Гигант Ту-114 и кроха Як-40 в музее ВВС
Музей ВВС // Часть 2

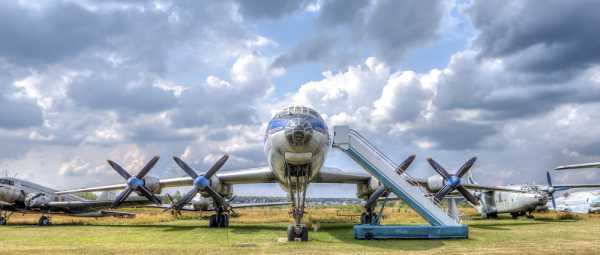

1. Ту-114 с бортовым номером Л-5611, находящийся в музее ВВС в Монино — это первый лётный экземпляр с очень необычной судьбой.
2. Разработку лайнера начали в 1955 году на базе стратегического бомбардировщика, и при проектировании он носил шифр Ту-95П. У Туполева уже имелся опыт переделки военной машины в гражданскую — Ту-16 и Ту-104. Первый полёт Ту-114, получивший имя «Россия», совершил 15 ноября 1957 года. В 1958 году был выполнен демонстрационный полёт в Нью-Йорк, тогда же он получил Гран-При на всемирной выставке в Брюсселе. 19-23 июня 1959 года демонстрировался на салоне в Ле-Бурже, а 28 июня прилетел в Нью-Йорк с правительственной делегацией во главе с заместителем Председателя СМ СССР Ф. Р. Козловым.
3. Самым известным эпизодом стал первый официальный визит Н. С. Хрущёва в Вашингтон в сентябре 1959 года. И это при том, что самолёт не закончил полный цикл испытаний, настолько Андрей Николаевич был уверен в своей машине.
4. В Америке случился конфуз. Ту-114, в отличие от Ту-95, проектировался как низкоплан, из-за чего пришлось делать высокие, по сравнению с другими советскими лайнерами, стойки шасси. В аэропорту Балтимор не было подходящего трапа, поэтому прибегли к использованию стремянки, которую отлично видно на фото ниже.
5. Всего было построено 31 экземпляр Ту-114, которые совершали регулярные рейсы в Хабаровск, Токио, Алма-Ату, Ташкент, Новосибирск, на Кубу. В 1977 году все самолёты были выведены из эксплуатации. Борт Л-5611 «Россия» совершил последний перелёт в Монино 16 марта 1972 года.
6. С 2010 года в определённые Дни открытых дверей можно посетить салон самолёта. Для этого нужно отстоять длинную очередь и подняться по старому трапу.
7. Взглянув на внушительное брюхо лайнера, отправимся в салон.

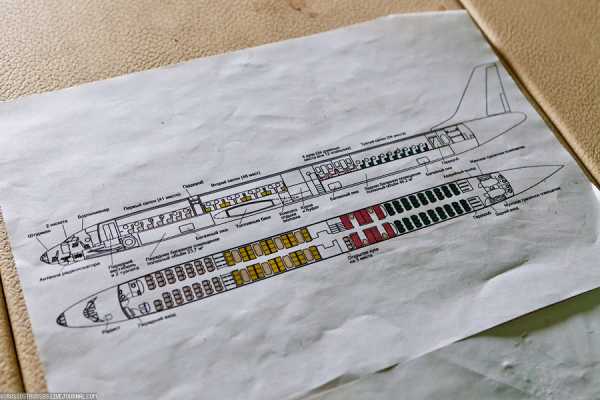

8. Чтобы было понятнее, вот схема салона от russos.
9. Осмотр начнём с конца. В хвосте самолёта расположен задний вестибюль с выходами на обе стороны.

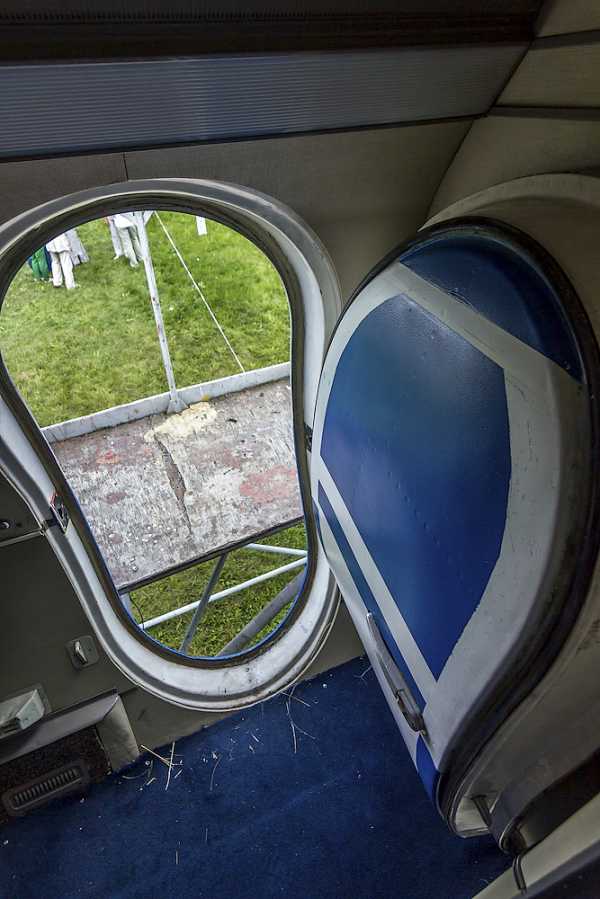

10. Из люка аварийного выхода просматривается территория музея.
11. В этом же тамбуре находятся туалеты. Другие два туалета находятся в носовой части лайнера.

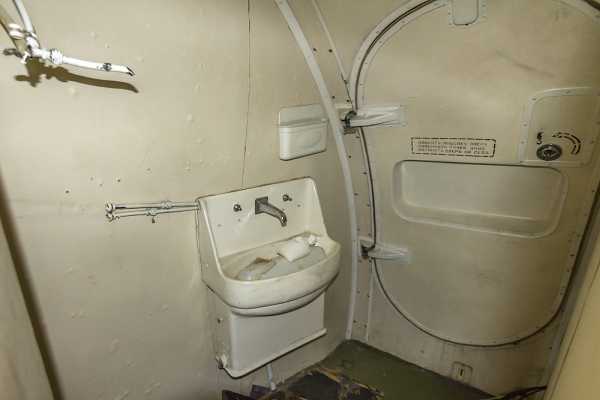

12. В каждом туалете — по две раковины.
13. За умывальниками находятся две туалетных кабины.
14. Перед пассажирским салоном расположен гардероб.
15. Третий салон был рассчитан на 54 места.
16. Двенадцать мест имеют перед собой столик со складными краями.
17. Над каждым рядом сидений есть динамик и кнопка вызова стюардессы.
18. Над рядами кресел — сетчатые открытые полки для багажа.
19. Следующая секция салона — четыре купе.
20. Здесь 24 сидячих или 12 спальных мест (одна полка ставилась поперёк).
21. Дальше — три кресла для членов экипажа и аптечка.
22. Под креслами — кислородные баллоны.
23. Напротив находится лестница на нижнюю палубу, где была кухня и буфет.
24. Ну а сверху — места для сервировки блюд, связанные с кухней двумя лифтами (один из них — слева на фото).
25. Здесь же пульт по управлению оборудованием салона: освещение, обогрев, вода. Здесь же загорались лампочки вызова бортпроводников, по одной на каждое купе и по одной на целый салон.
26. Второй салон на 48 мест — более комфортабельный.
27. Здесь столы есть у каждого ряда кресел.
28. А вот историческое фото второго салона. На столах стояли лампы и пепельницы.
29. За иллюминаторами — широкое крыло самолёта.
30. Первый салон похож на третий — те же ряды по шесть кресел. Всего здесь 41 место.
31. Дальше находится передний вестибюль с двумя туалетами.
32. Наконец, заглянем в кабину пилотов. Вход в неё ограничен, но обратите внимание, как прекрасно она восстановлена после разграбления вандалами в 2006 году. Слева место командира, справа — второго пилота, внизу — кабина штурмана.
33. За вторым пилотом — кресло бортинженера.
34. Як-40 — первый в мире реактивный самолёт местных авиалиний.
35. Серийное производство было запущено в 1967 году. Всего было построено больше тысячи таких машин.
36. На самолёте стоит три двигателя АИ-25 тягой по 1500 кгс.
37. Центральный двигатель оснащён реверсивным устройством.
38. Имеющийся в Монино Як-40 совершил первый полёт 17 марта 1971 года. Он использовался в основном для демонстрационных полётов, участвовал в салоне Ле-Бурже. В 1975 году был переделан в прототип Як-40К (грузо-пассажирская модификация). До 1980 года использовался для презентационных полётов, пока не был списан и не совершил свой последний полёт в Монино. Самолёт отреставрирован в 2006 году, и теперь можно попасть внутрь салона в Дни открытых дверей музея ВВС.
39. Для входа в хвосте самолёта опускается трап.
40. Рядом со входом расположен буфет.
41. Дальше — пассажирский салон.
42. Первоначально в самолёте было 24 места, но при переделке 1975 года салон разделили на две части.
43. Во втором салоне — 9 сидячих мест.
44. Первый салон гораздо удобнее, он был сделан для презентации самолёта, широко поставлявшегося на экспорт.
45. Кабина пилотов в идеальном состоянии.
46.
47. Рычаги управления двигателями.
48. Место второго пилота.
49. Место командира.
50. Штурвал.
51. В передней части есть ещё один выход, через него покидаем машину.
Дополнительная информация о Ту-114:
1. Сайт авиационной истории.
2. Фотографии russos.
3. Фотографии igor113.
4. Фотографии визита Хрущёва в США.
deletant.livejournal.com

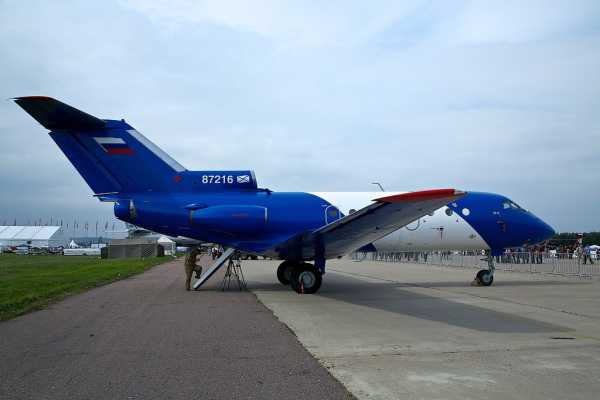

МАКС-2013: обновленный Як-40: khmelikvictor — LiveJournal
Як-40 для человека, родившегося в Советском Союзе – не просто самолет! Следующий в иерархической ступени сразу после Ан-2, это – не поршневой биплан с полотняными крыльями и оперением. Это – реактивный лайнер! Не уделяли тогда внимания цене расходуемого топлива, зато – настоящий и реактивный! Для меня – это второй освоенный тип в качестве пассажира после Ан-2. Всего было построено более 1000 машин. Приличное количество находятся в эксплуатации и сейчас. И если по концепции и комфорту самолет актуален и в настоящее время, то по расходу топлива и шуму что-то надо делать. Этим и занялся Сибирский научно-исследовательский институт авиации им. С. А. Чаплыгина (СибНИА). По аналогии с Ан-2 была выполнена ремоторизация самолета Як-40 двигателями Honeywell TFE-731-3. Давайте посмотрим, что из этого вышло!
Мне всегда нравился характерно стремительный облик самолета Як-40! Стойки шасси с колесами большого диаметра обеспечивали достаточную проходимость на аэродромах с низкой плотностью грунта. А расположение воздухозаборников боковых двигателей над крылом защищало силовую установку от попадания камней, песка и посторонних предметов, что весьма важно на грунтовых, часто плохо оборудованных ааэродромах.

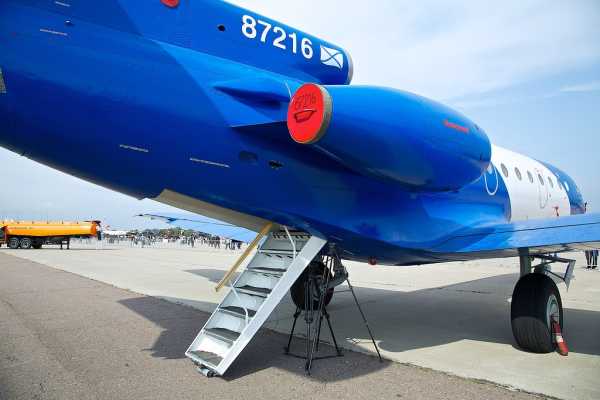

Новый двигатель в новом капоте и на новом пилоне. Традиционный собственный трап для входа в самолет. Это не просто трап. Вместе с багажными полками справа от прохода – это целая концепция «его величества» Аэрофлота. Такая же схема была и в Ил-86. Это позволило развивать сеть авиаперевозок без развития инфраструктуры аэропортов. Правильная или не правильная идея – время рассудило по другому. Но на тот момент компоновка самолета Як-40 позволила существенно расширить маршруты полетов Аэрофлота по стране.
Поднимаемся в салон. Справа видна входная дверь в самолет, она открывается внутрь, за ней дверь туалета. Слева – штанга гардероба и откидное сидение стюардессы. Дальше – буфет. В двухчасовом полете в Москву обычно подавали газировку в характерных низких аэрофлотовских пластмассовых (не одноразовых!) стаканчиках.
Напротив кухни – закрытые шторкой багажные полки. Пассажиры сами несли свой багаж и раскладывали на полки.
Самолет представлен в компоновке с двумя салонами: задний салон эконом-класса на 12 пассажиров (по 4 в ряд) и передний бизнес-салон с большим диваном вдоль правого борта и креслами и столом – вдоль левого.
Что касается компоновки эконом-класса. Я летал на самолетах Як-40 с 3 креслами в ряду (1+2). Были варианты с 4 креслами (2+2). Все это сделано, по моему мнению, в ущерб комфорту. Даже в Boeing 777 заметна разница при 9 и при 10 местах в раду, а здесь ширина салона существенно меньше. А круглое сечение фюзеляжа снижает комфорт пассажира, сидящего у борта.
Открытые багажные полки
Вид на салон «против полета»
Пассажирские кресла

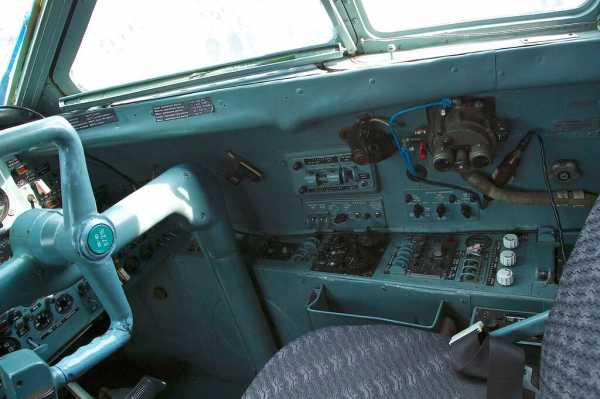

Ну а теперь кабина экипажа
И приборная доска
Верхний пульт
Левый борт
Правый борт
Подробную информацию о ходе выполнения данного проекта с экономическими и летно-техническими выкладками вы можете ознакомится на знакомом уже форуме:
Ремоторизация и модернизация самолетов Як-40
И на этом самолете я с удовольствием полетел бы: высокого ему неба!
khmelikvictor.livejournal.com
Первый советский пассажирский турбореактивный самолёт Як-40
Советский Союз первый решил проблему замены поршневых Ли-2, Ил-12 и Ил-14 и построил реактивный лайнер Як-40 для местных авиалиний, в то время когда западные перевозчики только пытались найти замену устаревшему DC-3
История создания
Ещё в середине 60-х годов стало ясно, что поршневые пассажирские самолёты безнадёжно устарели и требуется новый современный реактивный лайнер для региональных линий, который позволит заменить в этой области не только двухмоторные самолёты, но и ставший уже привычным Ан-2.
Спустя годы, стало ясно, что конкуренцию Ан-2 новый лайнер не составил, но успешно заменил старичков — поршневые Ли-2, Ил-12 и Ил-14. Решая задачу замены поршневых самолётов для ГВФ, А.С. Яковлев рассматривал различные варианты турбовинтовых машин, но в итоге пришёл к турбореактивному лайнеру, способному садиться на короткие грунтовые полосы порядка 700 метров.
Як-40
Постепенно родилась концепция традиционного по конструкции реактивного самолёта с прямым крылом, имеющим три турбореактивных двигателя, которые специально разработал для нового лайнера конструктор А.Г. Ивченко. Идея нескоростного реактивного самолёта, неприхотливого в эксплуатации и простого в обслуживании была для того времени передовой и задавала новое направление в авиастроении.
Воплощением в жизнь проекта занимался заместитель главного конструктора Ю.Г. Адлер, а ведущим инженером стал сын А.С. Яковлева — Сергей Александрович. Всего построили шесть прототипов реактивного лайнера, первый из которых поднялся в небо 21 октября 1966 года. Уже в 1968 году, после сертификации, получив обозначение как Як-40, эта турбореактивная машина 30 сентября выполнила первый рейс из Москвы на Кострому.
В настоящее время конструкция такого самолёта не представляет ничего особенного, но для того периода многие решения и идеи, воплощённые в неё, стали революционными.
Кабина пилота самолёта Як-40
Описание самолёта

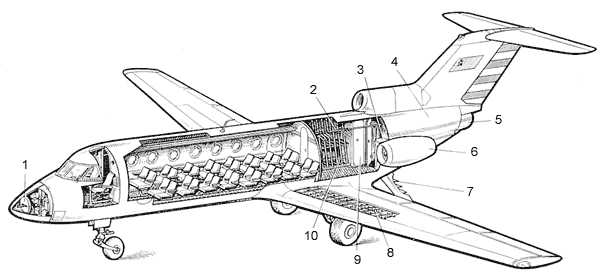

Аэродинамическая компоновка Як-40 традиционная — эта схема моноплана с крылом низкого расположения и большого удлинения, с тремя двигателями в хвостовой части фюзеляжа. Самолёт отличался от прежних конструктивных решений своим Т-образным хвостовым оперением.
Силовая установка нового лайнера состояла из трёх турбореактивных двигателей Аи-25, расположенных следующим образом: в хвостовой части корпуса по бокам на пилонах находятся два двигателя, третий размещён внутри хвоста и имеет S-образный воздухозаборник. В законцовке хвостовой части фюзеляжа имелся конструктивный элемент, представляющий реверсивное устройство — это позволяло сделать все двигатели взаимозаменяемыми.
Вспомогательная силовая установка Аи-9 самолёта Як-40 применялась для автономного запуска основных двигателей и кондиционирования пассажирского салона вместе с кабиной экипажа во время длительной стоянки на аэродроме.
Самолёт Як-40 вид снизу
Кабина экипажа просторная, лётчики размещались рядом друг с другом, а между ними находился бортмеханик, контролирующий работу силовых установок и систем самолёта. Пассажирская кабина на первых серийных выпусках была рассчитана на 24 места, в последующем была доработана на размещение сорока пассажиров. Выход и посадка людей производился по трапу со ступеньками, который располагался в конце пассажирского салона и опускался вниз до земли.
За всё время производства реактивных лайнеров, конструкция претерпела большое количество переделок, например: установили дополнительные баки, поставили реверсивное устройство с двумя створками, конструктивно усилили шасси и многое прочее.

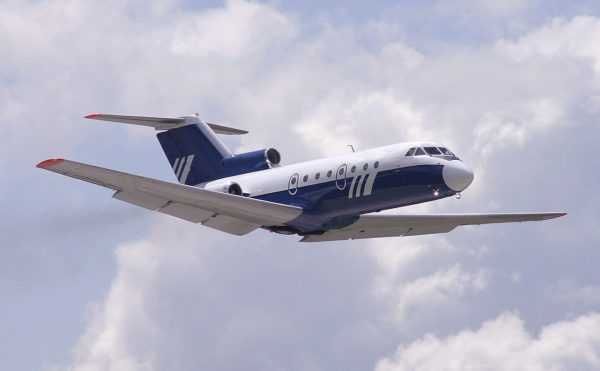

Самолёт Як-40
Технические и лётные характеристики Як-40
- Длина самолёта — 29,36 м
- Высота — 6,5 м
- Площадь крыла — 70 м2
- Вес пустого самолёта — 9850 кг
- Максимальный взлётный вес — 17200 кг
- Запас топлива — 3910 кг
- Двигатели — 3 х ТРДД АИ-25
- Номинальная тяга — 3 х 1120 кгс
- Максимальная скорость — 546 км/ч
- Скорость крейсерского режима — 510 км/ч
- Дальность с максимальной загрузкой — 820 км
- Потолок — 8 тыс. м
- Длина взлётной дистанции — 850 м
- Длина посадочной дистанции — 550 м с реверсом, 750 м без реверса
- Количество пассажиров — до 40 чел
- Экипаж — 3 чел.
VIP салон Як-40
Интересные факты
- В Московской области на гербе посёлка городского типа Быково имеется изображение самолёта для местных воздушных линий
- Крышка люка и одновременно трап, по которому выходят и входят пассажиры — это оригинальное устройство в хвосте Як-40.
- В Грузии в детском саду города Рустави частный владелец установил настоящий Як-40 и сделал, на радость детям, внутри игровую комнату, оставив кабину пилотов с оборудованием такой, какой она должна быть на самом деле.
- Як-40 перевёз 7 миллионов пассажиров и налетал 150 миллионов километров ещё в 1972 году, а сколько он налетал и перевёз на настоящее время — никто не подсчитывал.
- Як-40 один из самолётов, у которого отсутствует багажный отсек, багаж при посадке складируется в вестибюле лайнера.
- За создание уникального самолёта Як-40 для местных воздушных линий, конструкторское бюро Яковлева в 1970 году получило Ленинскую премию.
Самолёт Як-40
Як-40 достаточно простой самолёт, расчитанный на персонал средней квалификации. Он является безопасным и надёжным в эксплуатации.
