Туполев ПС-9 (АНТ-9). Фото. История. Характеристики.
ПС-9 (АНТ-9)– трехдвигательный ближнемагистральный пассажирский самолет. Произведен в СССР в конце 20-х годов ХХ века.
История ПС-9 (АНТ-9)
Разработкой девятиместного магистрального пассажирского самолета АНТ-9 начали заниматься в далеком 1927 году. Тогда совместными усилиями общества «Добролет» и Управления ВВС были определены главные требования к такому классу самолета.
Конструкция ПС-9 (АНТ-9)
АНТ-9 скомпонован по схеме свободнонесущего высокоплана, который имел неубирающееся шасси и цельнометаллическую конструкцию фюзеляжа с гофрированной обшивкой, аналогичную военным самолетам семейства АНТ того времени. Опытный экземпляр комплектовался готовыми отъемными частями крыла и оперением от истребителя Р-6.
В составе силовой установки находились три французских двигателя воздушного охлаждения, мощность каждого составляла 230 л.с. Один мотор установили в носовую часть фюзеляжа, два остальных поместили на центроплане крыла. Такое расположение обезопасило процесс полета, но усложнилось техническое обслуживание машины. Требовалось много времени затратить на проверку готовности самолета перед его вылетом.
Компоновка фюзеляжа АНТ-9 напоминала самолет К-5: за мотором в фюзеляже разместили закрытую двухместную кабину экипажа (имеющую двойное управление), пассажирскую кабину, гардероб, туалет и багажное отделение. Пассажирская кабина оборудована девятью креслами, изготовленными из плетеного камыша, которые позже заменили кольчугалюминиевыми креслами.
Продольную балансировку лайнера обеспечивал управляемый в полете стабилизатор, который мог менять угол своей установки от -0,5њ до -6њ.
Весной 1929 года начались госиспытания пассажирского самолета, которые длились несколько месяцев, и уже в июне были успешно закончены. Во время тестовых полетов АНТ-9 показал скорость 209 км/ч, имея массу полезной нагрузки 1700 кг и взлетную массу 5400 кг. Набор высоты 1000 м был достигнут за 6,5 мин., практический потолок – 3810 м. Разбег АНТ-9 на взлете составлял 290 м, а после посадки – 150 м.
12.06.1929. На самолете АНТ-29 совершен испытательный перелет на расстояние 4000 км. Самолет сделал огромный крюк по пути из Москвы в Киев через города Севастополь и Одессу. Руководил этим полетом летчик-испытатель М.М. Громов. Но на этом проверка на дальние расстояния не закончилась. Спустя месяц под управлением летчика М. Громова и бортмеханика В. Русакова был совершен невероятно дальний по меркам того времени перелет – на 9037 км. Самолет делал посадки в крупнейших европейских столицах: Берлине, Париже, Лондоне, Риме и Варшаве. Опытному самолету, который выполнил этот грандиозный по дальности полет, дали название «Крылья Советов», продолжительность перелета составила 53 летных часа.
Способность выполнять такие, казалось бы, неподъемные для гражданской авиации того времени задания, сопутствовала принятию решения в том же 1929 году о запуске АНТ-9 в серийное производство. Спустя три года промышленность подготовила для потребностей гражданских авиаперевозок 70 новых самолетов. В ходе серийной постройки аппарата заменяли компоненты силовой установки. Первый опытный экземпляр имел три двигателя воздушного охлаждения суммарной мощностью 690 л.с. Далее их заменили отечественными моторами М-26 (3 х 300 л.с.).
После сворачивания серийного выпуска последних двигателей самолет переоборудовали, в него стали ставить два мотора М-17 (500/680 л.с.). Эти доработки позволили улучшить летно-технические характеристики АНТ-9. В частности максимальная скорость полета, по сравнению с первыми машинами, возросла на 40 км/час, дальность полета увеличилась до 700 км, а практический потолок достиг отметки 5100 м. Поэтому приняли решение абсолютно все АНТ-9 переукомплектовать двигателями М-17. Самолеты с новой силовой установкой, введенные в эксплуатацию, получили название ПС-9.
Ряд самолетов ПС-9 длительный срок находился в распоряжении гражданских авиалиний страны. Некоторые из лайнеров показали рекордное для того времени количество налетных часов, которое достигало значения 5200.
ПС-9 (АНТ-9) характеристики:
| Модификация | АНТ-9 (2 Titan) | АНТ-9 (2 М-17) |
| Размах крыла, м | 27.31 | 27.31 |
| Длина самолета, м | 17.01 | 17.01 |
| Высота самолета, м | 4.86 | 4.86 |
| Площадь крыла,м2 | 84.00 | 84.00 |
| Масса, кг | ||
| пустого самолета | 3650 | 4400 |
| максимальная взлетная | 6200 | |
| Тип двигателя | 3 ПД Gnome-Rhone Titan | 2 ПД М-17 |
| Мощность, л.с. | 3 х 230 | 2 х 630 |
| Максимальная скорость, км/ч | 209 | 215 |
| Крейсерская скорость, км/ч | 186 | 192 |
| Практическая дальность, км | 1000 | 700 |
| Практический потолок, м | 3810 | 5100 |
| Экипаж, чел | 2 | 2 |
| Полезная нагрузка: | 1700 кг | 1700 кг |
Самолеты
avia.pro
АНТ-9 (ПС-9). Наши крылья — крокодильи!
Ровно 90 лет назад, 5 мая 1929 года, впервые поднялся в воздух первый и единственный в довоенные годы крупносерийный советский авиалайнер АНТ-9 (ПС-9). С 1930 по 1935 год было выпущено ровно 100 таких машин, ставших первыми «рабочими лошадками» Аэрофлота. Они обслуживали многие маршруты, но больше всего их летало на Дальнем Востоке, в Сибири и Средней Азии. С этим самолетом связан первый в СССР случай воздушного терроризма. В 1938 году вооруженный пассажир, взяв экипаж в заложники, заставил его перелететь границу и совершить посадку в Иране. Машину иранцы вернули, а дальнейшая судьба угонщика — неизвестна.
До начала войны АНТ-9/ПС-9 возили пассажиров и грузы, а потом были мобилизованы и использовались как военные транспортники. Им приходилось летать к партизанам за линию фронта и забрасывать разведчиков-парашютистов во вражеский тыл. Последний из них списали по износу в 1944 году. К сожалению, ни одного музейного экземпляра АНТ-9 не сохранилось. А на заставке — наиболее живописный представитель этого семейства, входивший в агитационную эскадрилью имени Максима Горького и декорированный под эмблему популярного сатирического журнала «Крокодил».
Как это обычно бывало в Советском Союзе, пассажирский АНТ-9 создавался на базе военной машины — дальнего разведчика АНТ-7 (Р-6). От него авиалайнеру досталось крыло и хвостовое оперение

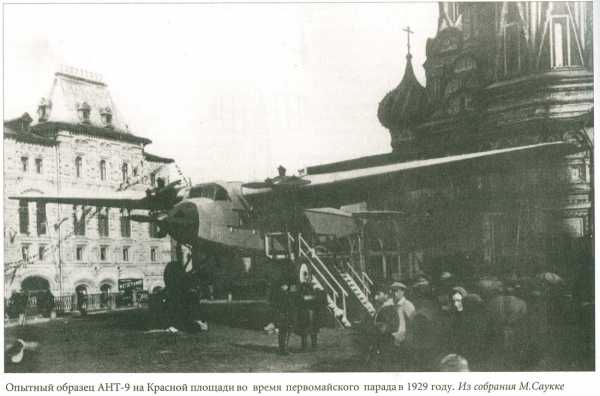

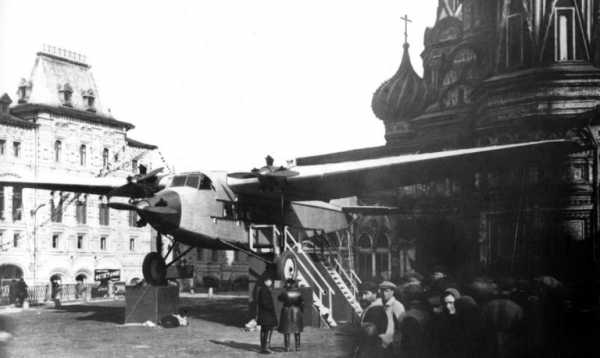

Первый прототип АНТ-9, выставленный накануне первомая 1929 года на Красной площади в качестве демонстратора достижений советского авиапрома
Та же машина во время летных испытаний, которые продолжались всего несколько дней. «Самолет был очень удачным» — писал впоследствии летчик-испытатель Михаил Громов
10 июля 1929 года первый образец АНТ-9, которому присвоили имя «Крылья Советов», отправился в пропагандистское турне по странам Европы, посетив Польшу, Германию, Францию, Италию и Великобританию. В пассажирском салоне находилась делегация известных советских писателей и журналистов, изображенная на снимке. Можете опознать персонажей?
По современным меркам, салон АНТ-9 выглядел очень скромно и вмещал всего девять пассажиров. Узкий проход между сиденьями перегораживали силовые балки каркаса, через которые приходилось перешагивать. Вопреки западным веяниям, стюарда на самолете не было и напитки с закусками пассажирам никто не предлагал. На этих «буржуазных излишествах» решили сэкономить. Зато в хвосте уже был туалет, представлявший собой прикрепленное к полу жестяное ведро с дыркой вместо днища. Впервые увидев это чудо техники, Громов скорбно произнес: «из авиации ушла романтика…».
Первые экземпляры АНТ-9 оснащались тремя английскими звездообразными моторами Бристоль «Титан» (слева) или аналогичными американскими «Райтами» J4. Потом все машины переделали под два советских рядных мотора водяного охлаждения М-17 — копии германского BMW-VI. Место крепления носового двигателя закрыли обтекателем.
ПС-9 Среднеазиатского управления ГВФ, конец 1930-х годов. Новый индекс самолет получил осенью 1937-го, когда его создателя А. Н. Туполева арестовали как «врага народа».
ПС-9 в стандартной для второй половины 1930-х годов ливрее «Аэрофлота» и агитсамолет «Крокодил». К машине приделали декоративный деревянный нос и гребни на крыше фюзеляжа, а колеса шасси закрыли обтекателями, раскрашенными под когтистые лапы
Источник — https://vikond65.livejournal.com/903125.html
alternathistory.com
М.М.Громов. «На земле и в небе»
М.М.Громов. «На земле и в небе» — АНТ-9 Весной 1929 года в ЦАГИ была закончена постройка трёхмоторного пассажирского самолёта АНТ-9 конструкции А.Н.Туполева. Его испытания были поручены мне. Они прошли быстро, без доводок. Самолёт был очень удачным. Не могу не описать одно удивительное событие, случившееся в самом начале испытаний.
Было сделано всего несколько полётов, когда Андрей Николаевич совершенно неожиданно привёз на аэродром всю свою семью, посадил в самолёт, а я должен был поднять их в воздух. Мы все, принимавшие участие в испытаниях, восприняли этот поступок как веру в добросовестность нашего коллектива. Это обязывало нас работать наилучшим образом. Впечатление было (что и говорить!) исключительное и вызвало много лестных толков.
Ещё на земле по нагрузкам на штурвал я сразу обнаружил, что сильно перетянуты тросы управления. С механиком самолёта мы проверили их натяжку: они оказались действительно сильно перетянутыми и мы их отрегулировали. После этого я сел в самолёт и пригласил лётчиков НИИ ВВС полететь вместе со мною. Во время полёта они по очереди садились за второе управление. Всё оказалось в порядке: самолёт был устойчив по всем осям (направлениям). Я.И.Алкснис справедливо «пробрал с песком» (как говорится) работников НИИ ВВС. О Якове Ивановиче я расскажу подробнее несколько позже. Сейчас же мне хочется только сказать, что это был человек необыкновенной работоспособности, воли и честности по отношению к делу, людям; он вникал абсолютно во всё, что касалось авиации, и был вездесущ. Я гордился и дорожил его доверием, тем, что он выслушивал моё мнение и считался с ним.
Испытания были почти закончены, когда я узнал, что Правительство приняло решение пустить АНТ-9 в перелёт по столицам Европы с целью его демонстрации, и лётчиком назначили меня. Я был очень доволен. Второго пилота не было, и на втором пилотском сидении должен был лететь механик В.Русаков. АНТ-9 в то время был, безусловно, лучшим самолётом в Европе.
Перед полётом по Европе следовало проверить самолёт в эксплуатационной обстановке, и мне предстояло выполнить на нём предварительный перелёт по маршруту Москва-Одесса-Киев-Москва [1].
Самолёт АНТ-9 преподнёс нам неприятный сюрприз: у магнитного компаса, установленного на специальном пульте между двумя лётчиками (сиденья лётчиков разделялись проходом), от вибрации в первом же полёте вылилась жидкость, и он не мог работать. Так как испытания нельзя было задерживать, то переделка установки компаса была оставлена без внимания.
Теперь же компас стал для меня самым важным предметом в самолёте. Я выяснил причину вибрации: концы лопастей винтов в момент работы на земле на большой мощности моторов начинали вибрировать. Если в этот момент смотреть на лопасти в профиль, то отчётливо была видна не одна линия их контура, а как бы два контура, расходящиеся к концу лопастей примерно до 2-3 сантиметров. Я обратил на это внимание аэродинамиков и прочнистов. Но кроме покачивания головой эти «мастера логарифмической линейки» ничего не предпринимали. Самолёт в это время поступил в распоряжение начальника экспедиции В.А.Зарзара [2]. Мой доклад о неисправности компаса потерпел крах: В.А.Зарзар ответил, что такой лётчик, как я, может полететь и без компаса (!). Тогда я решил сам заняться усовершенствованием установки компаса по принципу амортизации, но осуществить это перед вылетом в Одессу мне так и не удалось.
Вылет был всё же назначен. Компас поставили новый, но меня это не утешало: я знал, что через несколько минут полёта он развалится (так оно и случилось). Перед полётом я предупредил Зарзара о том, что нет гарантии в точности ориентировки. На это он объявил мне, что я просто, очевидно, нерешителен (!). Разговор на этом был закончен.
Я предложил всем занять свои места и полёт начался. Уже в самом начале погода была такой, когда, как говорят, хороший хозяин собаку из дому не выгонит. На высоте 50 метров, в дожде, пересекая отдельные обрывки облаков, мы летели на юг, ориентируясь по железной дороге, ведущей на Серпухов. После Серпухова погода стала постепенно улучшаться, и полёт можно было уже продолжать на высоте 300 метров. Я изменил направление и полетел прямо на Одессу. В самолёте находился известный штурман Иван Тимофеевич Спирин. Но что он мог сделать без компаса? Он только следил за картой и подсказывал мне примерное время прибытия к месту назначения. Я разделял его трагическое положение, так же, как и он — моё. К счастью, погода дальше стала ясной, и дальнейший полёт не представлял трудности.
В Одессе в это время находились начальник ВВС РККА П.И.Баранов и А.Н.Туполев. Через два дня после нашего прилёта они стали пассажирами на АНТ-9. Мы тронулись в Киев при ясной погоде. Но на полпути погода начала портиться, пошёл дождь. Высота полёта стала всего 100 метров. Мы летели над лесным массивом и должны были выйти к правому берегу Днепра. Летя над лесом, я стал прислушиваться к какому-то странному звуку, примешивающемуся к звуку работающих моторов. Кроме того, начала падать скорость самолёта. Я двинул рычаги секторов управления моторами вперёд, чтобы увеличить их мощность, но скорость всё равно продолжала падать. Звук, возникший ранее, ещё более усилился. А лесной массив всё не кончался. Дождь лил проливной. Для увеличения мощности рычаги газа даны были уже почти до отказа, а скорость всё падала. Я подозвал Ивана Ивановича Погосского, заместителя А.Н.Туполева. Он пожал плечами и, так же как и я, не смог разгадать причину этого неприятного явления. Рычаги секторов газа даны на полную мощность, а скорость вместо 200 км/час — 140 км/час!
Лес вскоре пролетели. Но скорость — 120 км/час! Наконец, справа показался Днепр. Лететь дальше я уже не мог: холмы на берегу впереди нас были выше высоты нашего полёта, а набрать высоту мы уже не могли. Я тщётно кричал спутникам: «Ищите площадку для посадки». Никто не мог помочь.
Скорость — 118 км/час. Я решил перелететь Днепр, потому что левый берег был более низким, чем правый. Пролетая мимо островка на реке, я видел, что труба на домике, стоявшем на нём, была выше высоты нашего полёта! Скорость — 115 км/час! Это уже предел. Впереди, на левом берегу, наконец-то мелькнула полоска земли. По ней тянулась тропинка, а за ней — телеграфные столбы, перелететь которые мы уже не могли.
Я сел на эту полоску со стороны Днепра. Фатальное везение. Самолёт остановился. К счастью, всё обошлось благополучно. Все мы сошли на землю и увидели: дождь разрезал полотно, обтягивающее лопасти винтов, так как на передней кромке они не были окованы. Полотно постепенно отставало всё больше и больше, как бы надуваясь карманами. Аэродинамика винтов была нарушена, что ухудшило их тягу и создало добавочный звук.
— Дате-с, нуте-с! Что мы будем делать далее? — спросил Баранов.
Андрей Николаевич быстро принял решение и скомандовал:
— У кого есть перочинные ножи? Срезайте полотно с винтов!
Нашлось несколько ножей. И.И.Погосский сел ко мне на плечи и начал срезать полотно с лопасти винта. Затем и другие таким же образом садились друг другу на плечи и чистили лопасти. Работа сопровождалась смехом. Туполев шутил и ободрял всех окружающих: «Любишь кататься, люби и саночки возить».
Когда эта процедура была закончена, то решили — несколько человек из экипажа снять с самолёта и отправить до ближайшей деревни искать транспорт. Часть бензина тоже пришлось слить. Эти меры были предприняты для облегчения веса самолёта, так как полоска, на которую я сел, была очень мала.
Мы с Андреем Николаевичем решили подняться по ветру, незначительному в это время, используя хоть и небольшой, но всё же ощутимый уклон для разбега. Против ветра подъём был опаснее, так как при этом мы разбегались в гору, в конце которой стояли телеграфные столбы с натянутыми проводами.
Затащили самолёт, насколько смогли, на самый край полоски, на взгорок. Запустили и опробовали моторы. Тряски не чувствовалось. Вынули из-под колёс подложенное бревно. Взлёт был прямо на Днепр. Хватит ли разбега до воды? Расчёт был сделан лишь на глаз, на основании опыта. Даю полный газ, и мы благополучно взлетаем до воды. Не успел я набрать 100 метров, как рядом со мною в проходе пилотской кабины появился Туполев с хитроватой одобряющей улыбкой и протянул мне открытую коробочку с леденцами. Такая оценка и одобрение запоминаются на всю жизнь.
Далее до Киева мы долетели без происшествий. На другой день в прекрасную погоду мы все вернулись в Москву.
* * *
Самолёт начали готовить к перелёту по Европе. Я занялся осуществлением идеи амортизационной установки компаса. Установил его на губчатой резине и прикрепил к вырезанному из резиновой камеры кругу. Круг, в свою очередь, крепился четырьмя отростками к пульту. Таким образом, компас полностью покоился на резине и работал отлично. Воздушные винты были окованы. Так я тоже внёс свою лепту в доработку конструкции.
Экспедицию вновь возглавлял В.А.Зарзар. Среди пассажиров находились: А.А.Архангельский
[3], писатель Михаил Кольцов
[4], его брат Б.Ефимов
[5], многие видные журналисты и писатели (помню — был ещё Гарри)
[6].
На 10 июля 1929 года был назначен вылет самолёта АНТ-9 «Крылья Советов» в Берлин. Лететь нужно было 1600 километров без посадки. Погода была отличная, но с очень сильным встречным ветром. По расчётам лететь предстояло 10 часов. Накануне я учёл все эти условия и начал соблюдать особый режим питания, поскольку я был единственным лётчиком на самолёте и подменить меня даже на короткий промежуток времени будет некому. На втором пилотском сидении был механик В.Русаков. Удивительное явление: сознание необходимости и неизбежности сидеть неподвижно, не снимая ног с педалей, помогает не ощущать утомления от однообразности позы. Попробовал бы кто-нибудь просидеть 10 часов, например, в театре, не изменяя позы и не шевеля ногами… Видимо, основа этого явления — самовнушение. Лишнее подтверждение, что возможности человека беспредельны. Кроме того, мне пришлось одновременно выполнять штурманские обязанности при отсутствии радиоприводных средств. В моём распоряжении были лишь магнитный компас и карта-«десятивёрстка».
Вылет, конечно, задерживался из-за затянувшегося прощания провожающих с улетающими. (Никому не приходило в голову, что и как может переносить человек в силу неизбежности обстоятельств. Кто может ответить на вопрос: почему я был поставлен в такие условия?.. Очевидно, прав был маршал Ф.А.Астахов, как-то сказавший: «О, этот ни в огне не сгорит, ни в воде не утонет». Да, часто приходилось вспоминать эти его слова. Вот и сейчас я его не забываю — добрые слова помнятся всю жизнь.)
Лететь пришлось на высоте 100 метров, так как внизу ветер был не так силён, как наверху. Через 15 минут после взлёта я посмотрел в салон самолёта, чтобы проверить самочувствие пассажиров. Михаил Кольцов был уже бледен и зелён: ему стало плохо. Я всегда поражался ему: он стоически переносил муки «воздушной болезни», но летал безотказно. Другие пассажиры пока были в порядке. Болтало сильно и это обстоятельство многим не доставляло удовольствия.
Пока все сидели на своих местах, я сбалансировал самолёт, и поэтому лететь было легко. Но вот я вдруг почувствовал давление на штурвал: это означало, что кто-то пошёл в уборную. Я оглянулся с неодобрительной миной на лице и снял давление со штурвала триммером (особым приспособлением, регулирующим нагрузки на рычаги управления). Вскоре пассажир вернулся. Опять нужно было балансировать самолёт. И так эти хождения изредка повторялись, вызывая у меня недовольство. По этому поводу незамедлительно появилась карикатура Бориса Ефимова: я повернулся, сидя за штурвалом с грозным видом, и из моего рта льются слова: «Опять кто-то пошёл в уборную?!»…
Лететь всё же было нетрудно. За 30 минут до посадки я предупредил В.А.Зарзара об окончании первого этапа перелёта. Он тут же написал записку, которую передал остальным пассажирам: «Уберите себя и возле себя». С этого момента все были весело настроены.
На аэродроме в Берлине нас радушно встретили наши посольские товарищи и немцы. Пробки шампанского только и щёлкали, но не все из нашего экипажа могли пить, так как ещё далеко не у всех самочувствие пришло в норму.
Хвост нашего самолёта был поставлен на электротележку и один-единственный человек завёл весь самолёт в ангар. Чистота и порядок в ангаре нас поразили. Но когда мы вошли в ангарную уборную, то просто не поверили, что до такой степени можно довести чистоту и в этом месте. Белоснежные полотенца. Душистое мыло. Курящиеся благовонные устройства. Сзади ангара была мастерская по сборке и ремонту моторов. Все люди — в белых халатах, нигде ни капли масла. Чистота, опрятность и аккуратность были доведены до предела.
В городе трамвай шёл по рельсам, между которыми был чистый зелёный газон. На балкончиках — только цветы. Как-то мы с В.Русаковым вышли из гостиницы и увидели такую картину: наши стояли на улице, а вокруг них на тротуаре валялись окурки. Кто-то сострил по этому поводу. Б.Ефимов, конечно, не пропустил случая и зарисовал это в свой альбом.
Когда мы переходили улицу, наше внимание было привлечено одним эпизодом: полицейский поднял жезл — сигнал, запрещающий движение; человек пять ребятишек-школьников (видимо, первоклассников) бросились к полицейскому с ласковыми приветствиями. Он перевёл их на другую сторону улицы, улыбающийся и довольный. Затем вернулся на свой пост и дал сигнал продолжать движение.
Мы осмотрели город и ознакомились со многими его достопримечательностями. Кроме того, нам предложили осмотреть немецкую авиабазу в Травемюнде. Мы полетели на нашем АНТ-9. Пригласившие нас туда летели на своём трёхмоторном пассажирском самолёте. Причём их самолёт имел явно меньшую скорость, чем наш.
Пробыв несколько дней в Берлине [7], мы полетели в Париж и опустились на знакомом мне уже аэродроме Ле-Бурже.
Обаятельный город. Красивый, через край брызжущий живостью. Тонкий, до изощрённости, вкус во всём, начиная с пищи, вина, одежды и до архитектуры и дворцовой роскоши. Я упивался коллекциями изобразительного искусства, в частности Лувром. Описывать Париж я не стану. Ему и так давно поются хвалебные гимны. И недаром.
* * *
Через несколько дней, проведённых содержательно и весело, мы вылетели в Рим
[8]. Вид Южной Франции и побережья Средиземного моря был сказочно красив. Затем мы должны были пересечь море и выйти прямо к Риму. В воздухе стояла густая дымка. Над морем я снизился до бреющего полёта. Мои пассажиры забеспокоились, но границы порядка не переходили. Над морем и в Италии стояла жара в 42-45°С. Мы летели так низко, что чудесные парусники, так поэтично украшавшие море, дополняли картину прекрасного побережья. Подлетая к берегу, я быстро набрал 1200 метров. Вскоре мы увидели залитый солнцем Рим и опустились на аэродром Литторио.
В Италии нас встречали особенно помпезно. На аэродроме был сам Бальбо — заместитель командующего ВВС Италии
[9]. Молодой, рыжий, казалось — заряженный огромной энергией.
На другой же день, несмотря на жару, мы побывали в соборе святого Петра. Красота, грандиозность, искусство и мастерство слились в одно грандиозное целое прекрасное произведение. Памятники древности и искусства были основными предметами нашего внимания. Залитая солнцем, утопающая в тропической зелени и цветах Италия — это то, что мы видели тогда.
Я забыл сказать, что своим полётом мы наносили итальянцам ответный воздушный визит. Бальбо устроил нам приём, где нам был представлен тогдашний рекордсмен, обладатель мирового рекорда дальности полёта без посадки лётчик Маддалена. Он же, вылетев из Италии на летающей лодке, разыскал У.Нобиле, потерпевшего аварию на дирижабле «Италия» около Шпицбергена. Мы осмотрели специальную дорожку с горкой для взлёта рекордного самолёта, построенного специально для установления рекорда дальности полёта. Там же мы осмотрели Научно-исследовательский институт авиации, построенный на прежде болотистых местах. Итальянцы в то время подняли престиж своей авиации рекордными полётами на дальность и скорость. Мы знали, что 22 итальянских самолёта в строю перелетели через Атлантический океан в США и вернулись обратно через Азорские острова.
Маддалена всюду сопровождал меня и давал пояснения через переводчика. Это был высокий, красивый брюнет, обаятельный, скромный молодой пилот. Вскоре после нашего отлёта он погиб на этом же рекордном самолёте, перегоняя его из ремонтной базы в Научно-исследовательский институт. Во время полёта над морем самолёт разлетелся на мелкие части. Оба лётчика, в том числе и Маддалена, погибли. Б.Муссолини приказал достать со дна моря все части самолёта и определить причину катастрофы. Как выяснилось, это был один из первых случаев флаттера, одного из самых опасных видов вибраций.
Наш визит был украшен замечательной прогулкой в Неаполь. Из Рима мы проехали на автомашинах до берега моря, там пересели в гидросамолёты и вдоль берега долетели до Неаполя. Осмотрев город, мы позавтракали на балконе, с которого открывался чудесный вид на город и вулкан Везувий. К обеду мы вернулись в Рим.
Через 2-3 дня вся наша экспедиция была представлена Б.Муссолини
[10]. На автомашинах, в сопровождении Бальбо, мы подъехали к его летней резиденции, утопающей в зелени и цветах. Бальбо шёл впереди, за ним — В.А.Зарзар, затем — я, и далее все остальные. Войдя в большую виллу, мы остановились перед входом в приёмный зал. В этот момент по лестнице, ведущей на второй этаж, быстро сбегала молодая девушка, жгучая брюнетка с громадными чёрными блестящими глазами. Поражённая видом незнакомых людей и, видимо, не ожидавшая такой встречи, она так же быстро, как и сбегала с лестницы, остановилась. Затем, улыбнувшись, вспорхнула и улетела снова наверх.
— Это — дочь Муссолини, — шепнул нам Бальбо.
Мы всей экспедицией прошли в круглый зал. Через несколько минут вошёл Б.Муссолини. На нём был светлый чесучовый костюм. Поздоровавшись и пожав всем руки, он встал в непринуждённую позу, скрестив руки на груди. Это был человек средних лет, небольшого роста, широкоплечий, могучего телосложения. Крупное лицо с большими чёрными блестящими глазами и мощной, выдающейся вперёд челюстью производило впечатление необычайной воли. Он держался просто, без какой-либо наигранности. Побеседовав минут пятнадцать, он попрощался со всеми и вышел из зала. Бальбо с восхищённым видом воскликнул, подняв вверх правую руку:
— Теперь вы понимаете, что мы готовы умереть за него!
Мы промолчали, но подумали: «За кого, а главное, за что вы готовы умирать?».
На другой день Бальбо устроил прощальный банкет на аэродроме, на открытом воздухе. На банкете присутствовали наиболее известные итальянские лётчики.
Перед отлётом мы поехали готовить самолёт. Стояла жара в 45°С. За самолёт нельзя было взяться голыми руками. Наш механик, чтобы не запачкаться, надел поверх трусов лёгкий комбинезон. Когда он залез на крыло и, забыв о жаре, лёг на него животом, намереваясь открыть капот мотора, то подскочил, как карась на сковородке: живот был слегка обожжён. Мы решили на другой день
[11] лететь в Марсель, где произвести посадку для дозаправки самолёта, чтобы далее лететь до Лондона без посадки. Полёт до Марселя был прекрасной воздушной прогулкой. Там мы успели позавтракать и попробовать лучших в мире марсельских сардинок. Но настроение было омрачено сообщением об ухудшении погоды на пути нашего дальнейшего следования.
* * *
При вылете из Марселя на небе с северо-западной стороны появилась высокая слоистая облачность. Это было плохим предвестием. Я взлетел из Марселя с тревожной мыслью: успеть бы пролететь гористые места. Выскочив на равнину, я при любой погоде сумел бы долететь хотя бы до Парижа. Облачность понижалась, но горы мы проскочили. До Парижа оставалось километров двести. Погода в месте посадки была неизвестна, а так как приводные радиостанции отсутствовали, то и точно сориентироваться было нельзя. Лететь над облаками или в облаках было невозможно, и поэтому мы шли на высоте 300 метров, под самыми облаками. Я, ориентируясь визуально, вёл самолёт над рекой. Облачность всё более и более понижалась. По опыту я знал, что над рекой препятствия маловероятны. Вдруг самолёт мгновенно перешёл в пикирование. Я быстро взял штурвал на себя, но полностью выбрать его мне помешал картодержатель. Быстро его отбросил. Русаков, видя, что мы сейчас упадём в лес (так как высота была очень небольшой), убавил газ, чем усугубил пикирующий момент. Я снова вывел моторы на полную мощность и выбрал штурвал до отказа на себя, успев при этом погрозить кулаком механику, чтобы он не вмешивался. Самолёт вышел в горизонтальный полёт метрах в тридцати над деревьями. На ножных педалях и штурвале чувствовались очень сильные удары от руля высоты. Штурвал был выбран на себя настолько, что между ним и моей грудью было пространство не более одного дюйма
[12]. Мгновенно оценив положение, я начал искать глазами площадку для посадки, так как понял, что по неизвестной мне причине возникла сильнейшая вибрация типа бафтинга. Слева я увидел площадку, подходящую для посадки, но на ней паслись бараны. Ещё через полминуты я увидел сероватого цвета лужок за рекой, как мне показалось, вполне годный по размерам для приземления. Штурвал и педали вырывало со страшной силой. Я устремился на сероватый луг и благополучно, хотя и с большим трудом, приземлился. Сероватый цвет луга сулил наибольшую вероятность благополучного приземления, ибо сероватый цвет обычно гарантирует сухой луг, а очень зелёный — указывает на то, что грунт может быть сырым, вязким, и даже болотистым.
Когда самолёт остановился, я не выключал моторы: жаль было тратить сжатый воздух баллонов для нового запуска. Моторы работали на малом газу. Выйдя из самолёта, я обратил внимание на то, что люк на верхней центральной части крыла был открыт. Я как-то сначала не придал этому значения. Мне думалось, что раз самолёт перешёл в пикирование, то, возможно, что-то случилось со стабилизатором. Осмотрели его. Всё оказалось в полном порядке. Попробовали увеличить мощность моторов, каждого в отдельности. Тоже всё было в порядке.
Механик залез на центроплан, осмотрел тросы управления рулями и закрыл люк. Все вопросительно смотрели на меня. Я спросил Архангельского:
— Вы ощущали толчки в самолёте?
— Нет, ничего не чувствовал. Наверное, просто погода плохая, болтало и тебе чего-то показалось.
Зарзар тоже смотрел на меня как-то недоверчиво.
— Садитесь, — сказал я.
Моё самолюбие было сильно задето, и я принял чудовищно опасное и необоснованное решение, поддавшись чужому влиянию. До сих пор не могу простить себе этот поступок. Мы взлетели, и я снова повёл самолёт над рекой, но теперь настороже. Эта настороженность оправдала себя.
Минут через пять после взлёта вдруг вновь повторилось то же явление. Как только самолёт мгновенно опустил нос, я выбросил картодержатель и, еле-еле справляясь с управлением, повернул самолёт назад, ощущая сильный бафтинг на рулях. Я полагал, что уже проверенная площадка вернее, чем какая-либо другая, поэтому и решил вернуться. Наконец сел. Выключил моторы, вышел из самолёта и увидел, что люк вновь открылся. Я обратился к Александру Александровичу:
— Вы видите: люк опять открыт?
— Да, вижу, — ответил он.
— Так вот, теперь я убеждён на все сто процентов, что бафтинг вызван изменением потока воздуха на оперении из-за открытого люка.
Когда открыли капот центрального мотора, то оказалось, что один трубчатый стержень моторной установки лопнул (и это при 15-кратной прочности!). Архангельский развёл руками и согласился с моим мнением.
В полутора километрах от места нашей посадки был небольшой городок. В нём, как и во всех городах Франции, была гостиница с гаражом. В гараже, конечно, нашлось всё необходимое для сварки. Утром трубка была заварена. Люк мы скрепили так, что сомнений в его надёжности больше не могло быть. Дело в том, что крепление люка оказалось ненадёжным: конусные шпильки входили в ушки, но в полёте сильноразрежённый воздух над люком несколько сгибал шпангоуты люка, и шпильки выезжали из своих гнёзд. Теперь всё было сделано на совесть.
Погода, как по заказу, с утра стояла отличная. Мы взлетели, чтобы проследовать в Лондон. Пролетая над аэродромом Ле-Бурже в Париже, Александр Александрович попытался уговорить меня приземлиться, чтобы проверить крепление люка перед перелётом через Ла-Манш. Я наотрез отказался, так как мы сами закрепили люк.
Подлетели к Ла-Маншу. Я летел над ним на высоте 20 метров. Пассажиры мои притихли, и, казалось, боялись шевельнуться. Вскоре мы увидели меловые берега Англии. Погода здесь была другой, но вполне можно было лететь на высоте 300 метров. Вскоре мы благополучно опустились на аэродром Кройдон под Лондоном
[13]. Нас встретил Андрей Николаевич Туполев. Он расспросил нас о том, что у нас случилось в пути. Мы рассказали. Он, конечно, подтвердил наше предположение о возникшем бафтинге из-за открытого люка и тут же рассказал, что у англичан на одном из опытных самолётов случилась такая же история, и пилот тоже с трудом справился с самолётом. Но если бы мы разбились, никто не догадался бы о причине катастрофы. Всё хорошо, что хорошо кончается.
* * *
Солидный Лондон на каждом шагу знакомил нас с английскими традициями и строгим укладом жизни. Прямо с аэродрома мы были доставлены в одну из лучших гостиниц Лондона. Здесь царила полная тишина. Солидный мрак толстых стен, чопорность обстановки и прислуги нисколько не изменила нашего весёлого настроения.
В отеле «Сесиль», где мы остановились, нас встретил Александр Александрович Микулин, знаменитый конструктор авиадвигателей. Как известно, и А.А.Архангельский, и А.А.Микулин отличаются «острым язычком». Остротам и смеху не было конца.
Микулин поселился с нами: у нас были две смежные комнаты. Как водится, решили с дороги перекусить. Идти в общий зал нам не хотелось, и мы решили заказать себе что-нибудь прямо в номер. Официант принял наш заказ и исчез. Мы с Архангельским начали готовить небольшой столик. Сняли с него лампу и ещё что-то, поставили на середину комнаты и начали прибирать вещи. Но не успели мы закончить приготовления, как вдруг раздался стук в дверь. Александр Александрович открывает и официант вкатывает в комнату столик на колёсиках, на котором всё, что мы заказали. Архангельский не преминул объявить:
— Вот как нас учат, русских дураков.
Утром следующего дня с Александром Александровичем Архангельским снова было приключение. Он решил привести в порядок свой костюм. Был вызван служащий, и Архангельский отдал ему погладить свой костюм. Через несколько минут я услышал тревожный вопль Александра Александровича:
— Что я наделал? Я отдал костюм, а в брюках все мои документы, деньги и прочее!
Я посоветовал ему немедленно вызвать того же служащего. Он так и сделал. Вызвав этого человека, он попросил его на минуту вернуть брюки. Служащий исчез и через несколько минут появился перед нами, но… не с брюками, а со всем тем, что Архангельский хотел вынуть из карманов. Служащий объяснил, что брюки уже погладили…
Кроме музеев и увеселительных заведений англичане предложили нам съездить и осмотреть авиамоторный завод фирмы «Роллс-Ройс». До завода было 200 километров.
— Сколько это займёт времени? — спросили мы.
— Мы выедем на поезде утром и вернёмся к обеду, т.е. к шести или к восьми часам вечера. Это зависит от того, сколько времени займёт осмотр завода, — был ответ.
Нам не верилось в такую быстроту. Но не верить было нельзя, пришлось соглашаться.
Завтракали в поезде. Поезд шёл со скоростью 112-115 км/час, нигде её не сбавляя, даже на крупных станциях. Ехали менее двух часов, с одной остановкой. К нашему приезду были поданы автомобили «Роллс-Ройс», как известно, лучшие в то время в мире. Такими же были и авиамоторы этой фирмы.
На заводе нам показали в работе на стенде авиационный двигатель мощностью 800 л.с. Это была опытная новинка. Англичане, показывая нам кузнечный цех, с гордостью заявили, что закалку стали у них ведёт из поколения в поколение один род (не помню, к сожалению, их фамилии). Традиции может быть и хорошая вещь, но далеко не во всём. Как известно, завод славился качеством и надёжностью выпускаемой продукции на весь мир.
Осмотрев производство, после ланча, мы действительно вернулись в Лондон к шести часам вечера
[14]. Нас предупредили, что если мы хотим отдохнуть, то нужно выставить на дверь специально заготовленную надпись: «Прошу меня не беспокоить». В этом случае, как сказали нам, «сам король Англии к Вам не постучит». И действительно, тишина в номере была поразительная. Если же Вы просите, например, разбудить Вас ровно в пять часов, то Вас разбудят с точностью до минуты. Но что удивительно, через пять минут к Вам постучат снова, чтобы убедиться, что Вы встаёте и не заснули опять.
Мы побывали также и на самолётостроительном заводе «Фери»
[15]. Конструктор Фери был громадным, «баскетбольного» роста, человеком с орлиным носом. На нём были модные в то время брюки необыкновенной ширины внизу, называемые у нас «клёш». На такой фигуре это очень бросалось в глаза. Его истребитель «Фери Ферфляй» славился тогда, как передовая машина. Борис Ефимов не преминул изобразить эту колоритную фигуру в карикатуре.
В Лондоне я купил себе фетровую шляпу. Она до сих пор жива, хотя и вышла из моды.
В одном из увеселительных заведений, которое мы посетили, зрители сидели в ресторанной обстановке, а на сцене шли выступления артистов. Содержание выступлений носило, главным образом, комичный характер. Но нам было смешно смотреть на англичан-посетителей: они старались скрыть свой смех, так как у них считалось неприличным громко смеяться в общественном месте, так же как и громко разговаривать. Нам было преподнесено выступление явно агитационного характера: рабочие сидели на крыше дома и рассуждали на политические темы, главным образом, о том, что рабочий класс должен быть интернационален. Но вдруг их внимание привлекал начавшийся футбольный матч. Играли англичане и французы. По ходу соревнования посыпались реплики, которые явно говорили о ярко выраженных национальных симпатиях. Когда англичане забили гол французам, то ликование рабочих вылилось в бурю восторгов. Занавес опустился.
* * *
После тёплых приёмов и проводов мы перелетели из Лондона в Варшаву
[16]. Здесь пробыли недолго [17] и благополучно вернулись в Москву. Было много написано об этом путешествии участниками экспедиции — Кольцовым, Гарри и другими. Много карикатур было опубликовано Ефимовым.
Но когда я вспоминаю вынужденную посадку, то думаю, что мы были на волосок от смерти. Если бы высота полёта была на 30-40 метров ниже или это явление произошло в облаках при полёте по приборам, то никто никогда бы не узнал, отчего мы погибли. Но, наверное, нам, как говорят, «на роду не было написано» разбиться. Хотя подобные полёты тогда особенно ничем и не отмечались, удовлетворение у меня от них было глубокое.
- Вторым пилотом в этом перелёте был И.В.Михеев, штурманом — И.Т.Спирин.
- Зарзар Валентин Ананьевич (1899-1933) — один из организаторов Общества друзей Воздушного Флота, с 1930 — член Президиума Госплана по вопросам авиации.
- Архангельский Александр Александрович (1892-1978) — авиаконструктор, заместитель А.Н.Туполева.
- Кольцов (Фридлянд) Михаил Ефимович (1898-1940) — известный журналист и писатель; вместе с П.Х.Межераупом участвовал в перелёте Москва-Анкара в 1926 году.
- Ефимов (Фридлянд) Борис Ефимович (р.1900) — известный художник-карикатурист.
- Гарри Алексей Николаевич — журналист «Известий», написавший об этом перелёте книгу «Чудаки над Европой».
- с 10 по 16 июля 1929 года.
- 23 июля 1929 года.
- Точнее — заместитель министра авиации Италии. Министром авиации Италии был Б.Муссолини.
- Муссолини Бенито (1883-1945) — диктатор Италии в 1922-1943 годах, основатель фашизма.
- 29 июля 1929 года.
- 2,5 сантиметра.
- 30 июля 1929 года.
- 2 августа 1929 года.
- Посещение завода «Фери» состоялось 1 августа 1929 года.
- По пути сделав остановки в Париже и Берлине.
- 7-8 августа 1929 года.
testpilot.ru
АНТ-9 «Улыбающийся крокодил». — Ты на белом коне, и я на белом коне. — LiveJournal
Отстранив на время свою голову от политических процессов этого мира, взялся за чтение «А.Н. Туполев – человек и его самолеты» за авторством Пола Даффи, Андрей Кандалов, 1999 год. Книгу когда-то подарил брат и она долгое время пылилась на работе.
Очень интересно читать про историю КБ Туполева и их самолёты. Особенно знакомясь с такими экземплярами, о которых никогда и не слышал. И самое главное в контексте тех времен. О том как экипаж АНТ-9 летал по Европе, встречался с Бенито Муссолини, про «улыбающегося крокодила» — далее глава из книги.
Осенью 1927 года конструкторское бюро Туполева выступает с предложением разработать трехмоторный лайнер для обслуживания членов советского правительства и полетов на международных авиалиниях. Предложение получает горячую поддержку: дело в том, что ни одна из нескольких находившихся в то время в эксплуатации моделей советских авиалайнеров не отвечала международным стандартам. В октябре того же года АГОС, как конструкторское подразделение ЦАГИ, получает указание: спроектировать и построить опытный образец самолета на девять пассажиров.
Под руководством Туполева проектные работы возглавил Иван Погосский. Разрабатывая самолет с высоким расположением крыла, Погосский использовал крыло и стабилизатор АНТ-7. Первоначально самолет рассчитывался на 250-сильные двигатели «Титан» фирмы «Гном-Рон». Разработку и серийное производство новой машины включили в план первой советской пятилетки 1928-1932 гг. Опытный образец самолета демонстрировался на первомайских торжествах на Красной площади в Москве в 1929 году. В первый полет в середине мая 1929 года АНТ-9 поднял летчик Михаил Громов. Практически сразу же начались государственные испытания, которые также возглавил Громов.
Туполеву АНТ-9 очень понравился. После трех или четырех успешных полетов Андрей Николаевич привез на аэродром жену и детей, и Громов взял их с собой в полет. Надо сказать, что уверенность Туполева в надежности самолета произвела на окружающих неизгладимое впечатление.
В рамках государственных испытаний с 6 по 12 июня был организован перелет по маршруту Москва – Одесса – Севастополь – Одесса – Киев – Москва. Пилотировали самолет в этом перелете летчики Громов, Михеев и Спирин. В конце июня 1929 года государственные испытания завершаются, и самолет передается для доводки в НИИ ВВС. Летчики-испытатели НИИ ВВС жалуются на недостаточную устойчивость АНТ-9 по крену. Громов лично проверяет самолет и делает вывод: некоторые тросы управления ходят слишком туго. Тросы перенатягивают, кажется, что проблема решена, но нет: в очередном полете из-за вибрации вытекает жидкость из магнитного компаса и сам прибор вываливается из приборной доски.
Тем временем планируется полет по европейским столицам. В качестве подготовительного мероприятия для опробования самолета в реальных условиях эксплуатации организуют перелет по маршруту Москва – Киев – Одесса – Киев – Москва. Дождливым июльским утром Михаил Громов взлетает на АНТ-9 с московского аэродрома. Плохая видимость и низкая кромка облаков заставляют его вести самолет на высоте всего 50 м. В районе Серпухова видимость улучшается, и Громов поднимает машину до высоты 300 м. Принято решение лететь прямо в Одессу, где на борт самолета должен подняться сам Туполев. Промежуточная дозаправка – и курс взят на Киев. Вскоре самолет попадает в сильнейший ливень и снова снижается до 100 м. На подходе к Днепру слышен странный шум: мощность двигателей вроде бы не падает, но скорость уменьшается. Громов увеличивает тягу, но самолет летит все медленнее… При скорости 118 км/час вынужденная посадка становится неизбежной. Найдя подходящую поляну, Громов благополучно сажает самолет.
Как выяснилось, причина была в трехлопастных винтах самолета. Ткань, которой был обшит деревянный каркас пропеллера, от дождя размокла и отваливалась кусками, образовались «карманы», которые значительно увеличивали лобовое сопротивление, в результате этого и падала скорость. Прибывший на место посадки Туполев осмотрел лопасти и попросил перочинный нож, после чего Погосский, усевшись на плечи рослого Громова, срезал куски полотна. Несколько пассажиров высадили, слили часть топлива, после этого самолет вылетел в Киев, а оттуда вернулся в Москву.
Через несколько дней, 10 июля, АНТ-9, на борту которого было выведено название – «Крылья Советов», начал свое путешествие по столицам европейских государств. Первая остановка запланирована в Берлине. Единственная проблема, с которой столкнулся в полете в столицу Германии экипаж в составе командира Громова, второго пилота Русакова и бортмеханика, заключалась вот в чем: туалет в самолете располагался в хвостовой части салона, поэтому каждый раз, когда кто-нибудь из пассажиров отправлялся туда, экипажу приходилось выравнивать самолет. До Берлина долетели за десять часов. Для экипажа и пассажиров была организована экскурсия по городу, затем следует перелет в Париж, оттуда – в Рим, где участники перелета встречаются с итальянским руководителем и диктатором Бенито Муссолини. После Рима – посадка и дозаправка в Марселе, затем курс взят на Лондон.
Во время пролета над центральными районами Франции самолет попадает в зону сложных метеоусловий, и Громов из-за плохой видимости вынужден спуститься ниже сплошной облачности. Внезапно машина начинает резко терять высоту, и происходит следующее: как раз в тот момент, когда Громов берет штурвал на себя, чтобы компенсировать снижение, Русаков сбрасывает газ.
Следует резкий «комментарий» Михаила Громова, и Русаков возвращает сектор газа вперед, а командир тем временем ищет удобную площадку для посадки. Через несколько минут АНТ-9 приземляется на большом лугу. Вот и причина неожиданного снижения: открылся лючок в центроплане. Крышку лючка закрепляют на месте, и экипаж снова поднимает машину в воздух, но Громов начеку: он замечает вибрацию. Разворот – и снова посадка на том же лугу. Так и есть – крышка лючка снова открылась! Громов, однако, чувствует, что это еще не все. После тщательного осмотра в одном из двигателей обнаруживают лопнувший патрубок. По счастью, в близлежащей деревеньке есть гараж, где к утру следующего дня трубку запаивают, а злосчастный лючок закрывают наглухо. Над побережьем Франции лететь приходится ниже кромки облаков на высоте всего 20 м, но все проходит благополучно, и вот уже посадка на аэродроме Кройдон в предместьях Лондона. После столицы Великобритании обратный маршрут в Москву проходит через Париж, Берлин и Варшаву.
Наконец, 8 августа самолет возвращается домой. За 53 полетных часа пройдено в общей сложности 9 037 км со средней скоростью 170,5 км/час.
АНТ запускается в серию на 22-м Московском авиазаводе. Здесь с 1930 по 1932 год построен 61 самолет. Еще пять построено на заводе № 31 в Таганроге. Шесть самолетов АНТ-9 были оснащены моторами М-26, но из-за производственных дефектов эти двигатели пришлось заменить на более надежные, хотя и более крупногабаритные и тяжелые М-17, под которые специально усилили крыло. Несколько самолетов с двигателями М-26 перевели на 365-сильные моторы J-4 «Уирлуинд» фирмы «Райт». За счет этого на 20 км/час (до 205 км/час) возросла скорость, правда, дальность полета сократилась с 900 до 700 км. В 1932 году два АНТ-9 с моторами «Уирлуинд» передаются в совместную советско-германскую авиакомпанию «Дейч-Руссиш Люфтверкерс», более известную под названием «Дерулюфт». Эта компания с 1922 года вплоть до своего закрытия в 1937 году обслуживала международные авиалинии. В течение следующих нескольких лет еще четыре самолета поступают из «Добролета» в «Дерулюфт» и остаются здесь до самой ликвидации компании 31 марта 1937 года. В «Дерулюфте» гофрированные поверхности крыльев АНТ-9 обтягивали тканью, и это существенно улучшало летные характеристики самолета.
В самом начале 1931 года АНТ-9 под наименованием ПС-9 (ПС – «пассажирский самолет») поступает в компанию «Добролет», которая являлась предшественницей созданного позднее «Аэрофлота». ПС-9 – первый советский самолет, способный успешно конкурировать с западными аналогами. Некоторые документы характеризуют ПС-9 как едва ли не лучший пассажирский самолет начала 30-х годов в Европе. Машина эксплуатировалась на международных трассах, связывавших Москву и некоторые другие города СССР с Европой вплоть до начала Второй мировой войны, после чего полеты в Европу прекратились. Тем не менее внутренние авиалинии самолет обслуживал до полного снятия с эксплуатации в 1945 году.
Всего в «Добролет» и «Аэрофлот» было поставлено шестьдесят два ПС-9, считая четыре самолета, находившиеся несколько лет в эксплуатации в «Дерулюфте». Одна из машин (бортовой номер СССР-Л183) за восемь лет эксплуатации с 1934 по 1942 год имела налет 5 205 часов, что по тем временам составляло огромное достижение.

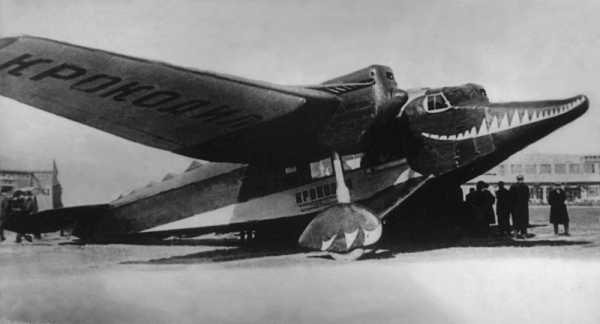

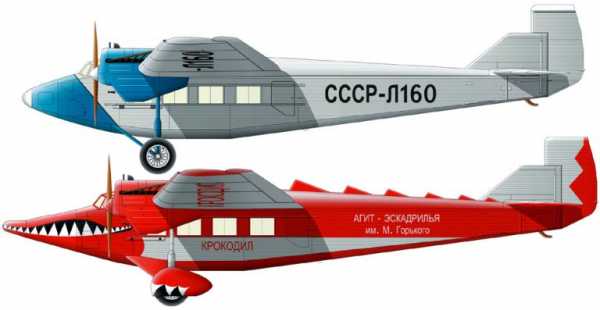

Два ПС-9 в 1933 году были приписаны к т.н. «Агитэскадрилье Максима Горького», сформированной для агитационно-пропагандистской работы на территории всей страны. Перелеты эскадрильи из города в город сопровождались демонстрацией кинофильмов и разбрасыванием листовок, а передовики производства получали возможность подняться на самолете в воздух. В те времена самолетам нередко давали имена по названиям советских газет и журналов. Агитационные ПС-9 назвали «Крокодилами» по наименованию популярного сатирического журнала. Чтобы придать самолетам схожесть с настоящими крокодилами, Вадим Шавров несколько изменил носовую часть фюзеляжа и сделал ее похожей на крокодилью морду. На носу одного самолета нарисовали улыбающегося зубастого крокодила, у другого пасть была закрыта. В 30-е годы эти две машины были в числе самых популярных в Советском Союзе самолетов.
Подборка фотографий АНТ-9 «Крокодил» не из книги.
fotoded.livejournal.com
ПС-9 — Википедия. Что такое ПС-9
АНТ-9, ПС-9 или «Крылья Советов» — ближнемагистральный трёхдвигательный самолёт, один из первых советских многоместных пассажирских самолётов[1], разработан в СССР в конце 1920-х годов.
История
Работа над девятиместным магистральным пассажирским самолётом ПС-9 (АНТ-9) была начата ещё в 1927 году, когда общество «Добролет» совместно с Управлением ВВС выпустило технические требования к самолёту такого класса.
АНТ-9 был выполнен по схеме свободнонесущего высокоплана с неубирающимся шасси и с цельнометаллической конструкцией планера, имевшей много общего с конструкцией первых военных самолётов семейства АНТ с гофрированной обшивкой. В частности, на опытном самолёте АНТ-9 использовались готовые отъемные части крыла и оперение с многоцелевого военного самолёта Р-6.
Силовая установка опытного самолёта АНТ-9 состояла из трёх французских двигателей воздушного охлаждения Гном-Рон «Титан» мощностью по 230 л. с.; два двигателя устанавливались, как обычно на центроплане крыла и один — в носовой части фюзеляжа. При этом значительно повышалась безопасность полётов, но одновременно, как показал опыт последующей эксплуатации, усложнилось техническое обслуживание, увеличилось время подготовки к вылету и, в конечном итоге, повысилась стоимость летного часа, что немаловажно для коммерческой эксплуатации пассажирских самолётов.
В компоновке фюзеляжа АНТ-9 было много общего с самолётом К-5: сразу за двигателем в фюзеляже размещались закрытая двухместная кабина экипажа с двойным управлением, пассажирская кабина, туалет, гардероб и багажное отделение. На опытном самолёте в пассажирской кабине устанавливались девять кресел из плетеного камыша, которые впоследствии заменили креслами с силовым каркасом из кольчугалюминия. Продольная балансировка самолёта АНТ-9 при различной коммерческой нагрузке обеспечивалась управляемым в полёте стабилизатором с диапазоном изменения угла его установки от −6њ до — 0,5њ).
К 1 мая 1929 года самолёт был готов. Он выставлялся на Красной площади во время первомайских празднований.
В мае — июне 1929 года АНТ-9 успешно прошёл государственные испытания, в процессе которых — с полетной массой 5044 кг и с массой полезной нагрузки 1700 кг он показал максимальную скорость 209 км/ч. Высоту 1000 м он набирал за 6,5 мин, его практический потолок составил 3810 м, а техническая дальность полёта с пассажирами −1000 км. Разбег самолёта при взлете был равен 275—290 м, а пробег после посадки- 150—160 м.
12 июня 1929 года экипаж испытателей во главе с М. М. Громовым совершил на АНТ-9 перелёт Москва — Одесса — Севастополь — Киев — Москва протяжённостью 4000 км[2].
Самолёты принимали участие в Великой Отечественной войне[3].
Тактико-технические характеристики
Источник данных: Уголок неба
- Технические характеристики
- Лётные характеристики
«Крылья Советов»
10 июля 1929 года самолёт, получивший наименование «Крылья Советов», отправился в европейское турне. Трансъевропейский перелёт АНТ-9 проводился по специальному постановлению Правительства СССР с целью демонстрации достижений советского авиастроения. Пилотировать «Крылья Советов» было доверено М. Громову, следил за техническим состоянием самолёта в рейсе бортмеханик Русаков. Начальником экспедиции являлся В. А. Зарзар. На борту находились ведущий авиаконструктор туполевского КБ А. Архангельский, как технический руководитель перелета, и группа журналистов, в том числе Михаил Кольцов и Алексей Гарри, художник-карикатурист Борис Ефимов. Маршрут самолёта был таким: Москва — Травемюнде — Берлин — Париж — Рим — Марсель — Лондон — Париж — Берлин — Варшава — Москва. М. М. Громов пролетел 9037 км за 53 лётных часа и со средней скоростью 170,5 км/ч.
См. также
Примечания
Ссылки
wiki.sc
АНТ-9. «А.Н. Туполев – человек и его самолеты» | Даффи Пол
Осенью 1927 года конструкторское бюро Туполева выступает с предложением разработать трехмоторный лайнер для обслуживания членов советского правительства и полетов на международных авиалиниях. Предложение получает горячую поддержку: дело в том, что ни одна из нескольких находившихся в то время в эксплуатации моделей советских авиалайнеров не отвечала международным стандартам. В октябре того же года АГОС, как конструкторское подразделение ЦАГИ, получает указание: спроектировать и построить опытный образец самолета на девять пассажиров.
Под руководством Туполева проектные работы возглавил Иван Погосский. Разрабатывая самолет с высоким расположением крыла, Погосский использовал крыло и стабилизатор АНТ-7. Первоначально самолет рассчитывался на 250-сильные двигатели «Титан» фирмы «Гном-Рон». Разработку и серийное производство новой машины включили в план первой советской пятилетки 1928-1932 гг. Опытный образец самолета демонстрировался на первомайских торжествах на Красной площади в Москве в 1929 году. В первый полет в середине мая 1929 года АНТ-9 поднял летчик Михаил Громов. Практически сразу же начались государственные испытания, которые также возглавил Громов.
Туполеву АНТ-9 очень понравился. После трех или четырех успешных полетов Андрей Николаевич привез на аэродром жену и детей, и Громов взял их с собой в полет. Надо сказать, что уверенность Туполева в надежности самолета произвела на окружающих неизгладимое впечатление.
В рамках государственных испытаний с 6 по 12 июня был организован перелет по маршруту Москва – Одесса – Севастополь – Одесса – Киев – Москва. Пилотировали самолет в этом перелете летчики Громов, Михеев и Спирин. В конце июня 1929 года государственные испытания завершаются, и самолет передается для доводки в НИИ ВВС. Летчики-испытатели НИИ ВВС жалуются на недостаточную устойчивость АНТ-9 по крену. Громов лично проверяет самолет и делает вывод: некоторые тросы управления ходят слишком туго. Тросы перенатягивают, кажется, что проблема решена, но нет: в очередном полете из-за вибрации вытекает жидкость из магнитного компаса и сам прибор вываливается из приборной доски.
Тем временем планируется полет по европейским столицам. В качестве подготовительного мероприятия для опробования самолета в реальных условиях эксплуатации организуют перелет по маршруту Москва – Киев – Одесса – Киев – Москва. Дождливым июльским утром Михаил Громов взлетает на АНТ-9 с московского аэродрома. Плохая видимость и низкая кромка облаков заставляют его вести самолет на высоте всего 50 м. В районе Серпухова видимость улучшается, и Громов поднимает машину до высоты 300 м. Принято решение лететь прямо в Одессу, где на борт самолета должен подняться сам Туполев. Промежуточная дозаправка – и курс взят на Киев. Вскоре самолет попадает в сильнейший ливень и снова снижается до 100 м. На подходе к Днепру слышен странный шум: мощность двигателей вроде бы не падает, но скорость уменьшается. Громов увеличивает тягу, но самолет летит все медленнее… При скорости 118 км/час вынужденная посадка становится неизбежной. Найдя подходящую поляну, Громов благополучно сажает самолет.
litresp.ru
АНТ-9 Википедия
АНТ-9, ПС-9 или «Крылья Советов» — ближнемагистральный трёхдвигательный самолёт, один из первых советских многоместных пассажирских самолётов[1], разработан в СССР в конце 1920-х годов.
История[ | ]
Работа над девятиместным магистральным пассажирским самолётом ПС-9 (АНТ-9) была начата ещё в 1927 году, когда общество «Добролет» совместно с Управлением ВВС выпустило технические требования к самолёту такого класса.
АНТ-9 был выполнен по схеме свободнонесущего высокоплана с неубирающимся шасси и с цельнометаллической конструкцией планера, имевшей много общего с конструкцией первых военных самолётов семейства АНТ с гофрированной обшивкой. В частности, на опытном самолёте АНТ-9 использовались готовые отъемные части крыла и оперение с многоцелевого военного самолёта Р-6.
Силовая установка опытного самолёта АНТ-9 состояла из трёх французских двигателей воздушного охлаждения Гном-Рон «Титан» мощностью по 230 л. с.; два двигателя устанавливались, как обычно на центроплане крыла и один — в носовой части фюзеляжа. При этом значительно повышалась безопасность полётов, но одновременно, как показал опыт последующей эксплуатации, усложнилось техническое обслуживание, увеличилось время подготовки к вылету и, в конечном итоге, повысилась стоимость летного часа, что немаловажно для коммерческой эксплуатации пассажирских самолётов.
В компоновке фюзеляжа АНТ-9 было много общего с самолётом К-5: сразу за двигателем в фюзеляже размещались закрытая двухместная кабина экипажа с двойным управлением, пассажирская кабина, туалет, гардероб и багажное отделение. На опытном самолёте в пассажирской кабине устанавливались девять кресел из плетеного камыша, которые впоследствии заменили креслами с силовым каркасом из кольчугалюминия. Продольная балансировка самолёта АНТ-9 при различной коммерческой нагрузке обеспечивалась управляемым в полёте стабилизатором с диапазоном изменения угла его установки от −6њ до — 0,5њ).
К 1 мая 1929 года самолёт был готов. Он выставлялся на Красной площади во время первомайских празднований.
В мае — июне 1929 года АНТ-9 успешно прошёл государственные испытания, в процессе которых — с полетной массой 5044 кг и с массой полезной нагрузки 1700 кг он показал максимальную скорость 209 км/ч. Высоту 1000 м он набирал за 6,5 мин, его практический потолок составил 3810 м, а техническая дальность полёта с пассажирами −1000 км. Разбег самолёта при взлете был равен 275—290 м, а пробег после посадки- 150—160 м.
12 июня 1929 года экипаж испытателей во главе с М. М. Громовым совершил на АНТ-9 перелёт Москва — Одесса — Севастополь — Киев — Москва протяжённостью 4000 км[2].
Самолёты принимали участие в Великой Отечественной войне[3].
Лётно-технические характеристики[
ru-wiki.ru
