ЗИЛ-130 дизель.

СОДЕРЖАНИЕ

1 Двигатель Д-245

2 Плита переходная ЗИЛ-БЫЧЕК

3 Корпус сцепления

4 Переднее крепление двигателя

5 Коробка передач

6 Выжимной подшипник

7 Диск сцепления

8 Тяга сцепления

9 Компрессор ЗИЛ-130

10 Рулевой механизм

11 Система питания

12 ЗИЛ-130 на 24 вольта

13 Воздушный фильтр

14 Тяга газа

15 Система охлождения

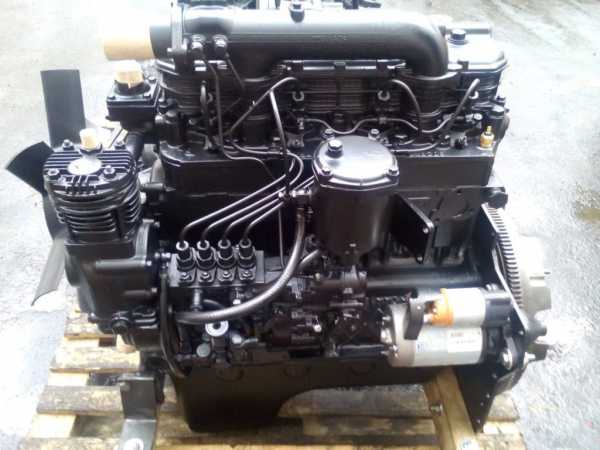

1 Двигатель Д-245

Для установки двигателя на автомобиль ЗИЛ-130 понадобится сам двигатель. Его можно купить в магазине сельхоз техники. Самое главное чтобы был документ на этот двигатель, справка счет с установкой на автомобиль, а не на трактор, а то вы его не оформите в ГАИ. Справка счет с установкой на автомобиль идет зеленого цвета, а на трактор красного цвета, так что не перепутайте.

Двигатель Д-245

Двигатель Д-245 ММЗ предназначен для переоборудования автомобилей ЗИЛ-130, ЗИЛ-131. Данная модель двигателя оснащена; генератором, масленым фильтром, насосом шестеренным, турбокомпрессор белорусского производства, труба выхлопная, фильтр воздушный в сборе с резиновыми патрубками, вентилятор охлаждения с приводными ремнями, компрессор производства белоруссь.  Двигатель оснащен топливным насосом высокого давления производства» Мотерпал». Также имеется стартер. Картер сцепления и само сцепление липистковое, корзина СТК. Интеркуллер для подачи охлажденного воздуха в цилиндры для большей компрессии.

2 Плита переходная ЗИЛ- БЫЧЕК

Плита переходная ЗИЛ

Плита крепления  двигателя делается на заводе, также продается в магазине. Такая плита ставится на автомобиль ЗИЛ-бычек, а не на трактор, они разные не перепутайте. Если хотите вы можете сделать ее самому. Для этого вам понадобится лист толстого металла 10-12мм и образец заводской плиты. По образцу главное просверлить все отверстия точно и вырезать по контуру и плита готова.

3 Корпус сцепления

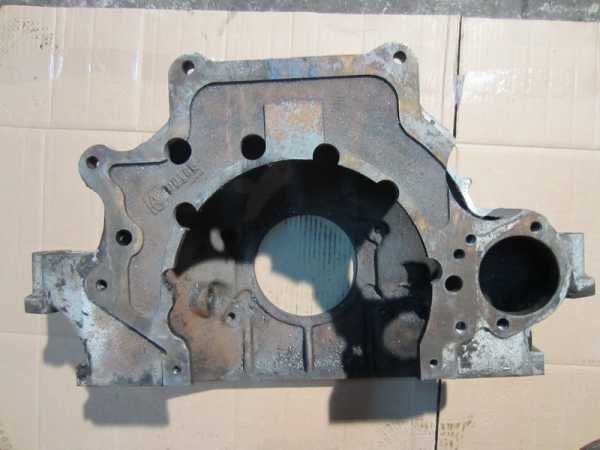

Кожух сцепления ЗИЛ-130Крепление кожуха

Корпус сцепления останется родной с вашей машины. В нем необходимо будет сделать отверстия под болты крепления плиты к двигателю. Вырезать под стартер под большой если будете ставить, а если поставите маленький чешский, то не надо, чешскому стартеру ни чего не мешает самый хороший вариант и кожух будет целым и стартер будет стоять легкий и не будет ломать плиту переходник.

4 Переднее крепление двигателя

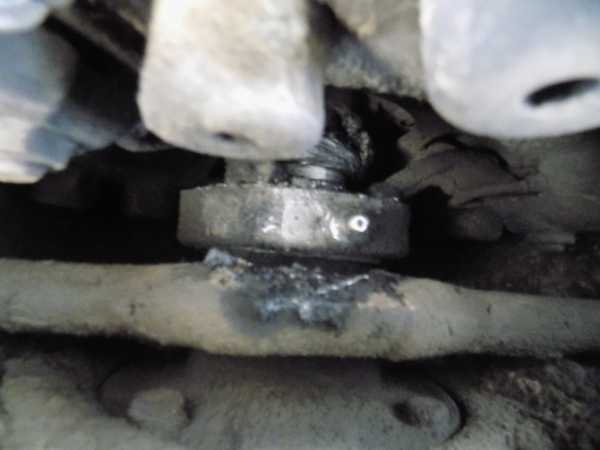

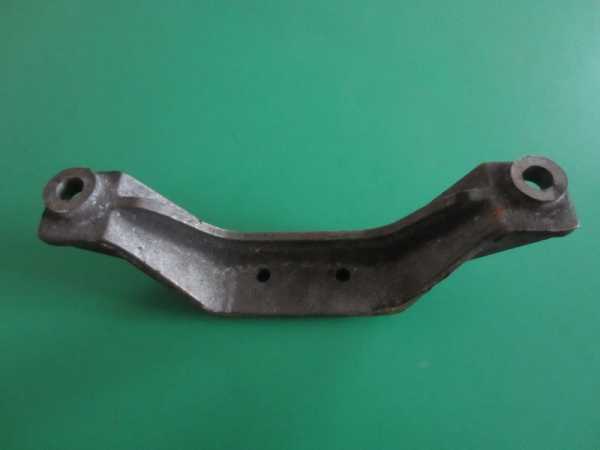

Переднее крепление двигателяОпора крепления двигателя

Переднее крепление двигателя придется сделать самому. В интернете множество вариантов как сделать крепление. Я вырезал из толстого металла крепление и посадил его на резиновую подкладку к раме автомобиля на болты. Подобрал две трубки и подставил под родное крепление через болты как показано на фото.  Вы его можете сделать по своему усмотрению.

После того как вы установите двигатель на автомобиль надо сделать следующие изменения.

5 Коробка передач

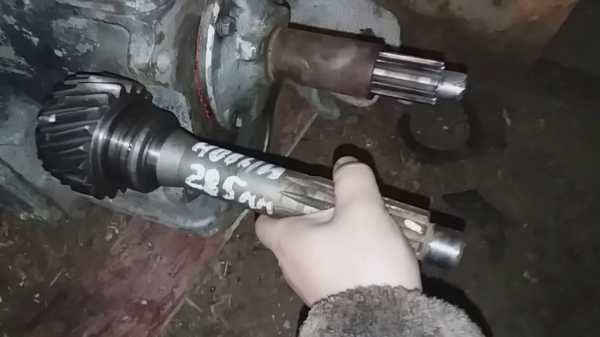

Первичный вал ЗИЛ-130

В коробке передач нужно сделать изменение в первичном валу. Первичный вал нужно будет отдать токарю чтобы он укоротил носик первички на 2 см в станке или ваша коробка передач не зайдет в сцепление.

6 Выжимной подшипник

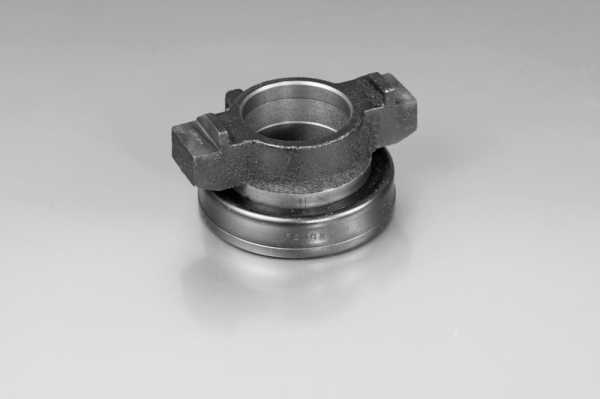

Выжимной подшипник ЗИЛ-130Выжимной подшипник ЗИЛ-130

Выжимной подшипник лучше всего поставить от трактора Т– 40 как сделал я. Такой подшипник ходит очень долго проверено временем. Далее  нужно вварить в него обязательно таотницу для смазывания подшипника литолом,  как сделано у меня смотрите видео. Можете оставить и свой подшипник на ваше усмотрение. С таотницей вы в любой момент сможете смазать выжимной подшипник и он будет долго вам служить.

СМОТРИТЕ ВИДЕО

7 Диск сцепления

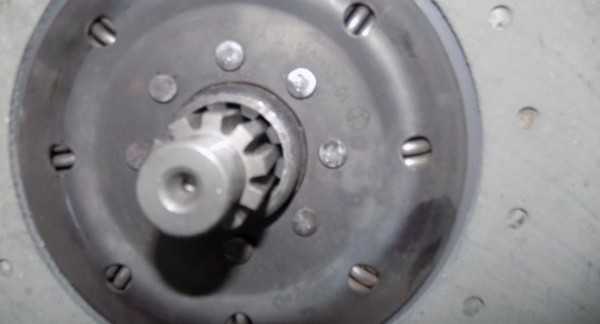

диск сцепления и первичный вал

Диск сцепления у меня стоит от автомобиля КАМАЗ. На этом диске я уже отъездил много лет и по сей день не меняю.  Камазовский диск сцепления сделан на много крепче зиловского. Зацепления первички и шлицов диска хватает для полноценной работы, хоть и зацепляет в пол зуба первичного вала. Смотрите видео там все показано.

СМОТРИТЕ ВИДЕО

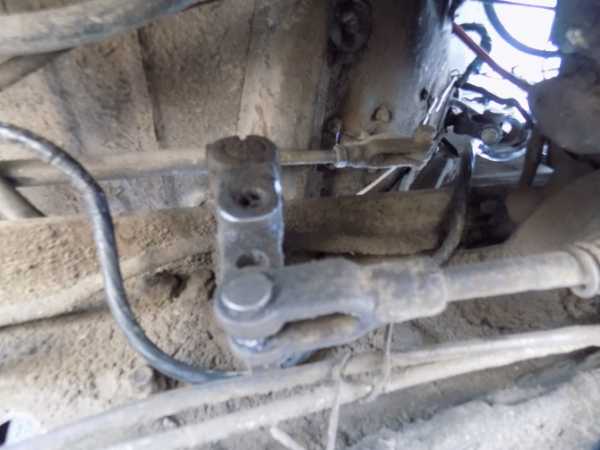

8 Тяга сцепления

Тяга сцепления ЗИЛ-130

Тяга сцепления не будет работать так как ей не хватает хода выжима диска. Для этого нужно сделать следующее. К рычагу сцепления нужно приварить удлинитель с отверстиями для большего хода тяги как показано на фото. После этой операции вы будете пробовать по дыркам ход сцепления как будет работать переставляя тягу. У меня стоит корзина сцепления от трактора родная. Если у вас корзина ЗИЛ то может быть и не надо будет удлинять тягу.

СМОТРИТЕ ВИДЕО

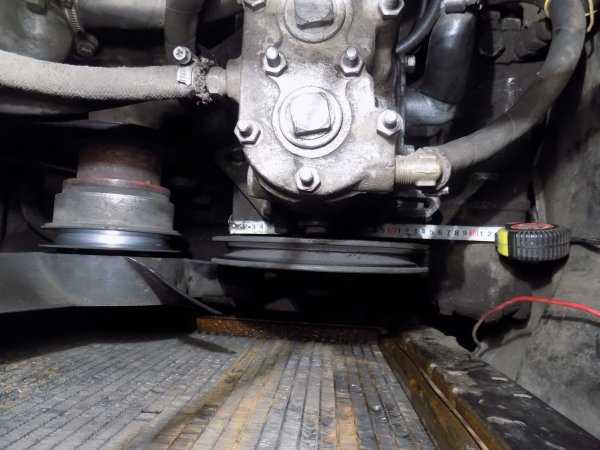

9 Компрессор ЗИЛ-130

Компрессор ЗИЛ-130

Если хотите оставьте компрессор родной Д-245, но у него есть минус, он сильно шумит и стучит по мозгам, качает медленно так как он одноцилиндровый. Предлагаю вам лучше всего поставить компрессор от автомобиля ЗИЛ. Его не слышно как он работает, да и качает в 2 раза быстрее. Для переделки компрессора вам потребуется сделать плиту для крепления компрессора и выточить шкив для ременной передачи от двигателя. Все эти материалы есть на этом сайте, а также смотрите видео,  как я переделал.

СМОТРИТЕ ВИДЕО

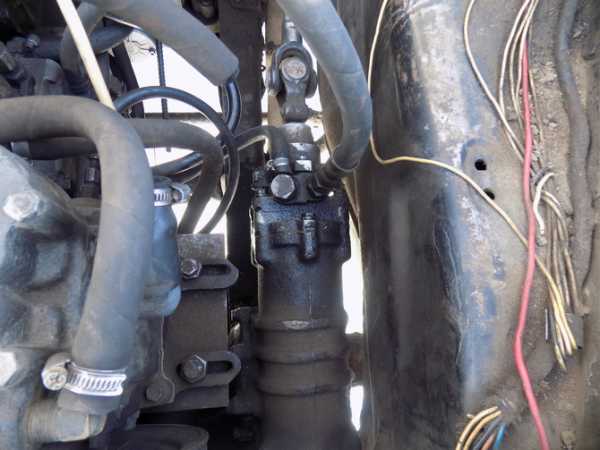

10 Рулевой механизм

Рулевой механизм ЗИЛ-130Масленый бачек ЗИЛ-130

СМОТРИТЕ ВИДЕО

На двигателе Д-245 есть для этого НШ насос это уже хорошо, здесь понадобится бачек от рулевого механизма ЗИЛ, гидравлические шланги, штуцера для шлангов. Есть видеоматериал вы можете посмотреть,  как все сделано смотрите видео.

11 Система питания

Тройник обратки

В систему питания я внес небольшие изменения. С заборника идет подвод топлива на фильтр грубой очистки, потом на помпу подкачки, с помпы на фильтр тонкой очистки и в насос высокого давления. Изменена здесь обратка топлива сделано как на автомобиле КАМАЗ. Поставлен тройник и с насоса ТНВД идет обратка в бак смотрите фото.

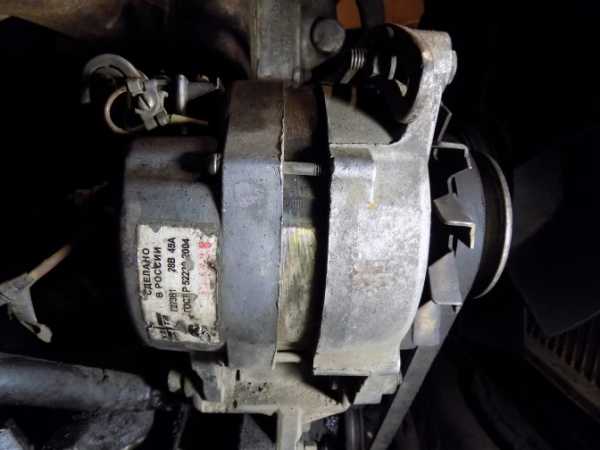

12 ЗИЛ-130 на 24 вольта

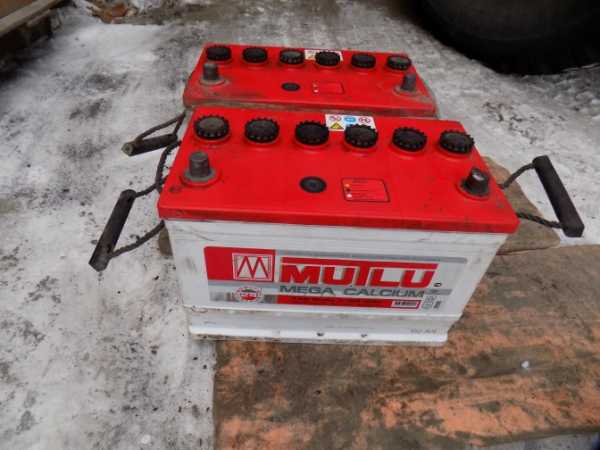

Аккумуляторы на ЗИЛ-130Зил-130 на 24 вольтаЗИЛ-130 НА 24 волта

Система электрооборудования.  На автомобиле ЗИЛ-130 дизель лучше всего сделать на 24 вольта. По одной важной причине, что зимой вам будет проще завести автомобиль. 12 вольт будет слабовато. Для этого вам понадобится, новый генератор на 24 вольта, все лампочки на 24 вольта. Стартер на 24 вольта(лучше поставить чешский редукторный), датчик температуры, амперметр оставим тот же.

СМОТРИТЕ ВИДЕО

13 Воздушный фильтр.

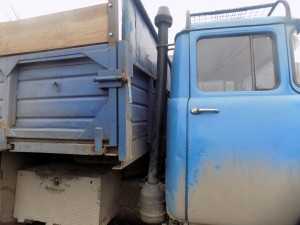

воздушный фильтрВоздушный фильтр

Воздушный фильтр нужно перенести за кабину.  Соединив его гофрированным шлангом. Потому что под капотом от него много шума в кабине и ездить тяжело с шумом, когда нечего не слышно. У меня он перенесен за кабину  я спокойно разговариваю по телефону, все слышно. Здесь переделки не много но оно этого стоит.

СМОТРИТЕ ВИДЕО

14 Тяга газа.

Тяга газа ЗИЛ-130

Вам придется сделать тягу педали газа самому,  на что вам хватит фантазии. У меня она сделана так, как показано на фото. Вы можете сделать ее по своему усмотрению. Еще есть вариант можно сделать тягу через тросик с рубашкой,  как это сделано на жигулях. В этом варианте есть плюс,  что при смещении двигателя обороты его не будут меняться, так как двигатель при торможении моленько ходит в перед и назад, вы этого не заметите, а обороты двигателя будут меняться.

СМОТРИТЕ ВИДЕО

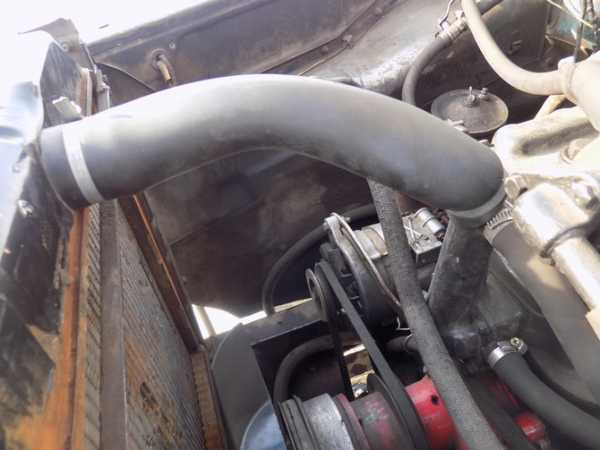

15 Система охлаждения

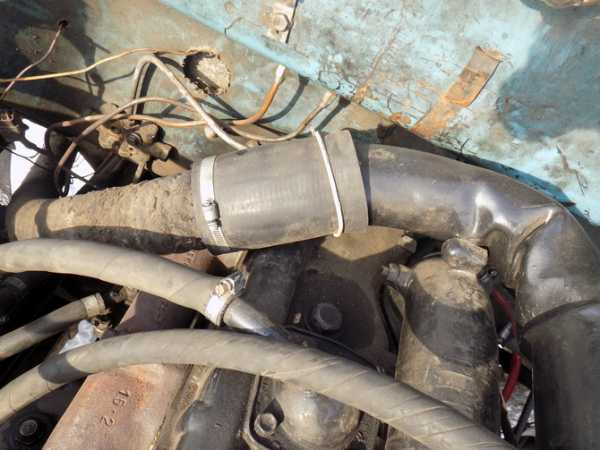

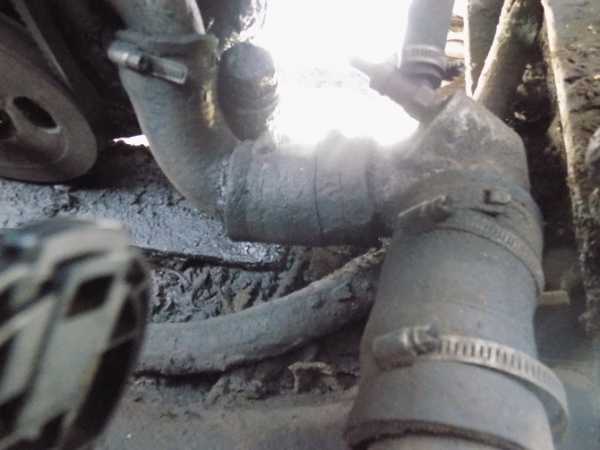

Нижние патрубки радиатораВерхний патрубок радиатора

В системе охлаждения будут некоторые изменения в соединениях патрубков с радиатором. Патрубки радиатора и двигателя разного диаметра вам тут надо будет подобрать их в магазине. Сейчас в магазинах появились патрубки с разными диаметрами на наконечниках, так что можно подобрать и все соединить смотрите фото как сделал я.

СМОТРИТЕ ВИДЕО

zil-130-431410.ru

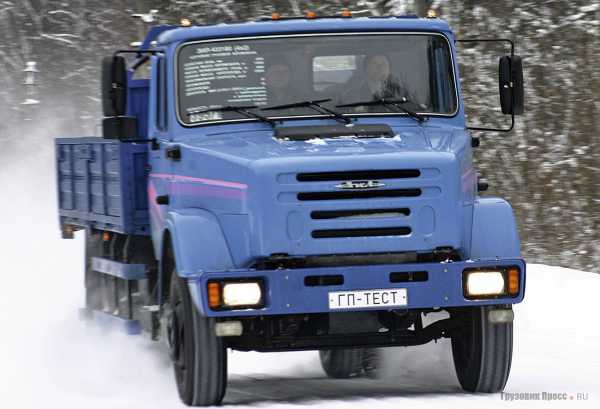

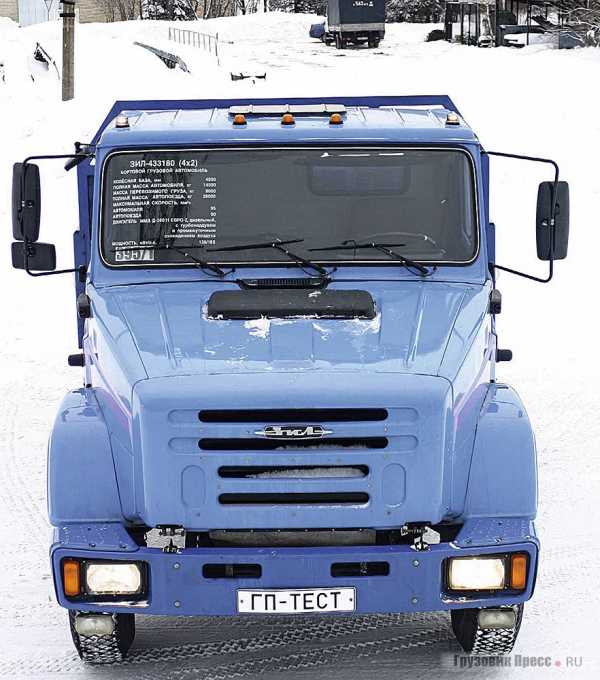

Бортовой грузовик ЗИЛ-433180

Раздумья под капотом ЗИЛа

Вячеслав Вальданов, фото Дмитрия Нестерова

Вот уже полтора десятилетия АМО ЗИЛ переживает трудные времена, которые никак не закончатся, несмотря на многочисленные планы модернизаций и реструктуризаций, а недавно окончательно решено вывести за пределы столичной территории значительную часть производственных мощностей. Но, несмотря на это, АМО ЗИЛ продолжает работать над созданием новых моделей автомобилей, одним из которых стал ЗИЛ-433180.

Необходимая прелюдия

Этот грузовик, выпускаемый с 2004 года, интересен двумя моментами – увеличенной до 8 т грузоподъемностью и шестицилиндровым дизелем ММЗ Д-260.11 Е2 мощностью 178 л.с. с солидным значением крутящего момента, равным 708 Н·м. Ставка на импортный (хотя и ближнезарубежной страны) дизель сделана не от хорошей жизни – просто в настоящее время у АМО ЗИЛ нет собственного дизельного двигателя, несмотря на многолетние усилия по его созданию и освоению в производстве.

Примерно тридцать лет назад на фоне резкого подорожания нефти на мировом рынке в СССР была принята широкомасштабная программа тотальной дизелизации автомобильного транспорта. Она подразумевала помимо модернизации двигателей ЯМЗ, пуска мощностей по выпуску дизелей КамАЗ и разработку ряда новых семейств дизелей, включая даже малолитражные дизели для легковых автомобилей. В условиях впадавшей во все больший паралич командно-административной системы хозяйствования успели создать дизели и для ВАЗа (малолитражный), и для ГАЗа (с воздушным охлаждением), а для УралАЗа закупили лицензию на мотор Deutz (тоже «воздушник»), а ЗИЛу была поручена разработка собственного семейства дизелей ЗИЛ-645. В отличие от предыдущих проектов этот безнаддувный мотор с водяным охлаждением мощностью порядка 180 л.с. дошел до серийного производства и в 1986–2003 годах устанавливался на серийную продукцию. Под производство порядка 150 000 дизелей в год специально был построен огромный завод в городе Ярцево, Смоленской области, но выйти на крупносерийное производство двигателей он уже не успел. Грянули рыночные реформы.

Очевидно, что Госплан и Минавтопром совершили просчет, приведший к распылению средств. Вместо создания оптимальной номенклатуры дизельных двигателей (хотя бы и на основе лицензий передовых мировых производителей) и их централизованного производства на базе ЯМЗ и/или КамАЗа каждому заводу был задан план по освоению собственных силовых агрегатов.

Переход к новой рыночной политике в 1992 году послужил точкой отсчета в новой судьбе отечественной автопромышленности. Крупномасштабные проекты производства дизелей стали закрываться один за другим как убыточные и бесперспективные. Проект развития дизеля ЗИЛ-645 замер на этапе оснащения его системой наддува, было создано всего несколько десятков таких двигателей. Оставшись без руководящего и надзирающего государева ока, предприятия автомобилестроительной отрасли начали выплывать в бурных водах экономики периода первоначального накопления каждый сам по себе, уже не имея и толики тех средств, что централизованно выделялись на дизелизацию, к тому же растеряв рынки сбыта не только в дальнем, но и в ближнем зарубежье, где, кроме того, остались и многие прежние смежники.

Дизельные химеры

В России и по сей день не существует массовых серийных дизелей, предназначенных для коммерческого транспорта полной массой 3,5–5 т и мощностью до 220 л.с. (минимальный порог для продукции камских и ярославских дизелей). Ярославская серия 530, включающая рядные четырех- и шестицилиндровые двигатели, превратилась в мифический образ, а отсутствие даже опытных образцов на прошедшем ММАС-2006, как говорится, оптимизма не прибавляет. Поэтому неудивительно, что ОАО «КАМАЗ», например, сделало ставку на двигатели Cummins, создав СП с американцами по их сборке. Белорусский ГУП «МАЗ» проявляет заметный интерес к двигателям Deutz. Российских производителей пока выручают братья-славяне с Минского моторного завода. АМО ЗИЛ первым еще в 1994 году начал устанавливать на своего «Бычка» (ЗИЛ-5301) дизель ММЗ Д-245.12 мощностью 109 л.с.

За последнее время Минский завод осуществил дальнейшую модернизацию двигателя, сделав его более автомобильным: была увеличена степень сжатия, изменены впускная и выпускная системы, при этом существенно возросли крутящий момент и мощность, а в сочетании с охладителем наддувочного воздуха дизель стал соответствовать экологическим нормам Euro 2. Появились модификации Д-245.7 мощностью 122 л.с и Д-245.9 мощностью 136 л.с. Нам доводилось испытывать и бортовой, и пассажирский «Бычки» (ЗИЛ-5301ЕЕ и 3250ВО соответственно), оснащенные Д-245.9 Е2. Основным их достоинством оказался уникально низкий расход топлива, правда, только на скоростях до 60–70 км/ч. Модификации модернизированного Д-245.7 Е2 также с успехом используются на автобусах ПАЗ, КАвЗ и новом нижегородском среднетоннажнике «Валдай». На свою пятитонку 4370 «Зубрёнок» МАЗ устанавливает двигатель ММЗ Д-245.30 мощностью 155 л.с.

Для более тяжелых моделей, как МАЗ-4371, КамАЗ-4308 и тем более ЗИЛ-433180, требуется значительно большая мощность двигателя, составляющая уже порядка 180 л.с., как на зарубежных аналогах. Интересно, что двигатель ММЗ Д-260.11 Е2 применяется Минским автозаводом только для оснащения автобусов большого класса, а вот в сегменте среднетоннажных грузовиков предприятие все больше ориентируется на использование (пока в заказной комплектации) двигателя Deutz мощностью 170 л.с. В свою очередь КАМАЗ свою пятитонную модель 4308 изначально создавал под шестицилиндровый Cummins старой серии «В» мощностью 178 л.с., причем если до недавних пор эти двигатели импортировали из Бразилии, то с 2007-го намереваются оснащать данный грузовик моторами уже собственной сборки.

Двигатель прогресса

Конструкция шестицилиндрового мотора Д-260.11 Е2 и его компоновка в моторном отсеке оставалась для нас «терра инкогнито». Когда же был откинут интегральный капот , первый взгляд разрешил все загадки – двигатель создан путем продольной «стыковки» двух трехцилиндровых блоков Д-243 (этот двигатель применяется на дорожно-строительной технике), о чем свидетельствовали две раздельные крышки головок блоков цилиндров. Таким образом, рабочий объем Д-260 в полтора раза больше, чем у четырехцилиндрового Д-245 (4,75 л), и составляет 7,12 л. Совершенно очевидно, что такой модульный принцип создания дизелей большей мощности из двигателей меньшей мощности (да еще морально устаревших) решает проблему лишь частично. Мы испытали разочарование. Действительно, современный мирового уровня двигатель таким путем не создашь. Из-за увеличения длины двигатель не подходит для автомобилей МАЗ по компоновочным параметрам, а вот под удлиненным «зиловским» капотом выглядит вполне естественно. К сожалению, не представилось возможности более детально познакомиться с конструкцией двигателя, но можно смело утверждать, что принципиальной разницы в конструкции с Д-245.7 Е2 он не имеет.

Таким образом, отсутствие прогресса в области создания собственного российского дизеля средней мощности, отвечающего мировому уровню, в условиях ужесточения экологического законодательства во всем мире вообще и в нашей стране, в частности, уже превращается в национальную проблему. Компания Cummins за это время создала новую серию ISBe уровня Euro 4 и такую мощность получает уже с четырех цилиндров при сохранении отличительной особенности серии «В» – один литр объема на один цилиндр. Топливные системы с не зависящим от оборотов двигателя давлением многоступенчатого впрыска топлива, его электронное управление и дозирование становятся необходимыми условиями обеспечения современных параметров двигателей. Но пока не станем заглядывать в будущее. До середины 2007 года в России действуют нормы Euro 2, двигатель Д-260.11 Е2 им соответствует и вполне гармонирует с автомобилем ЗИЛ-433180, к тому же есть практические наработки по обеспечению двигателем норм Euro 3.

Относительно грузоподъемности 8 т надо отметить, что в данном сегменте российского рынка грузовики отечественных марок представлены весьма скудно. Единственным аналогом ЗИЛ-433180 можно считать лишь КамАЗ-43253 (4х2) полной массой 14 740 кг и грузоподъемностью в бортовом варианте 7,5 т. В последние годы КАМАЗ успешно расширил диапазон грузоподъемности своей продукции, преимущественно в сторону больших и особо больших значений, но и среднему классу стал уделять значительное внимание. Новые семейства камских грузовиков с колесной формулой 4х2 разрабатываются уже изначально с использованием качественных и надежных, но и более дорогих комплектующих европейского уровня, например, одноступенчатых гипоидных мостов «Мадара» и коробок передач ZF. Впрочем, КАМАЗ предпринимает усилия по локализации производства ряда комплектующих (для выпуска современных коробок передач создано СП с фирмой ZF).

Новое на фоне старого

На этом фоне грузовик ЗИЛ-433180, созданный с минимальными усилиями, можно сказать, из подручных средств, отличается лучшими удельными показателями, например, коэффициентом тары (отношение полной массы к грузоподъемности) и ценой за одну тонну номинальной грузоподъемности. Опыт продаж показывает, что ЗИЛ-433180 пользуется повышенным спросом, другое дело, что объем производства сравнительно невелик. В семейство пока включены две основные версии: бортовой грузовик 433180 и шасси 433182 под комплектацию разнообразными надстройками, например, изотермическими фургонами, мусоровозными кузовами. Разработана версия шасси 494582 под самосвальный кузов.

Сам автомобиль получился внешне довольно привлекательным благодаря удлиненной в процессе компоновки нового двигателя передней маске капота с новой облицовкой радиатора округлой формы. Но мягкий голубой тон внешней окраски кабины контрастирует с убогим интерьером. Попадаешь в другой мрачный мир, с черным дерматином сидений, черным пластиком передней панели, черной обивкой и черной эмалью окраски металлических деталей. Только лампочки и стрелочки панели приборов выделяются на этом «ровном» фоне разноцветной мишурой. К сожалению, показанный на ММАС-2006 рестайлинговый проект «Тапир» с вполне симпатичным вариантом оперения кабины пока остается только прототипом с неясными перспективами серийного производства.

Порадовала работа передней подвески – она сохранила традиционную мягкость и хорошую энергоемкость. В задней подвеске, правда, только в качестве опции, предусмотрен стабилизатор поперечной устойчивости, рассчитанный на осевую нагрузку 10 т. Предусмотрена и заказная блокировка дифференциала. Девятиступенчатая КП с автоматически управляемым демультипликатором оснащена синхронизаторами на всех передачах, кроме первой. Включение демультипликатора осуществляется пневмоприводом с управлением от рычага КП (простым покачиванием рычага в стороны).

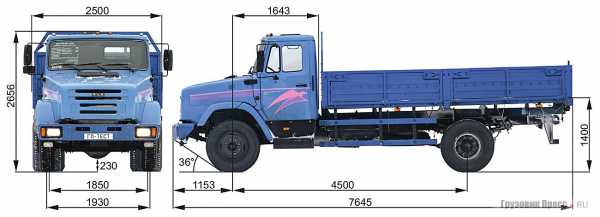

Техническая характеристика ЗИЛ-433180
Снаряженная масса, кг 6200
Полная масса, кг 14 500
Грузоподъемность, кг 8000
Двигатель:
рабочий объем, см3

  • мощность, л.с.
  • максимальный крутящий момент, Н·м
  • минимальный удельный расход топлива, г/кВт·ч
  • ТНВД
ММЗ Д-260.11 Е2, турбодизель I-6, OHV
7120
178 при 2100 мин–1
708 при 1400 мин–1
206
РР6М10Рli
Коробка передач

  • количество передач (вперед/ назад)
СААЗ-5423А3, механическая с демультипликатором
9/ 1
Главная передача 5,29
Шины Кама И-А185 10.00R20
Вместимость топливного бака, л 170
Максимальная скорость, км/ч 95

Наиболее благоприятное впечатление произвела работа АБС. На скользкой зимней дороге даже при движении по прямой задняя часть автомобиля постоянно стремилась к заносу, но при торможении в этих же условиях автомобиль четко сохранял направление движения и позволял его корректировку. В различных источниках мы обнаружили разночтение относительно контрольного расхода топлива при скорости 60 км/ч, в одном случае 22 л/100 км, в другом – 20,4 л/100 км, а в третьем – 19 л/100 км. На наших же испытаниях мы получили значение всего в 16,3 л/100 км, что только подтверждает привлекательность дизеля с точки зрения расходов на эксплуатацию. К сожалению, сравнить эти данные с расходами топлива аналогов мы пока не можем из-за отсутствия у нас собственной базы данных по автомобилям такого класса.

Пример ЗИЛ-433180 показывает, что нынешний вектор развития АМО ЗИЛ направлен в сторону улучшения потребительских свойств и качеств продукции, но хочется видеть более уверенное и быстрое движение в этом направлении. Несомненно, в перспективе дизельный двигатель нового технического уровня с использованием электронных систем управления топливоподачей, турбокомпрессором и системой нейтрализации уровня Euro 3 и Euro 4 позволит традиционной линейке грузовых моделей ЗИЛ оставаться в строю еще достаточно долго.

Результаты испытаний по топливной экономичности
Масса автомобиля при испытаниях, кг 14 500
Расход топлива, л/100 км, при скорости, км/ч: 13,8
14,6
16,3
18,8
22,2
26,4
Максимальная скорость, км/ч 96,1
Расход топлива в ИГД*, л/100 км (при средней скорости движения, км/ч) 23,9
(39,3)
Время разгона с места, с:

  1. на пути 400 м
  2. на пути 1000 м
35,2
63,0
Время разгона до 60 км/ч, с 29,9
Время разгона до 80 км/ч, с 51,7
Выбег со скорости 50 км/ч, м 966
Погодные условия при проведении испытаний
Температура, °С +18
Скорость ветра, м/с 1…3
Давление, гПа 978
Относительная влажность, % 45

Особое мнение

Дизельная тема на ЗИЛе поднимается достаточно давно. Первые трехтонки ЗИС-5, оснащенные дизелями иностранного производства, участвовали еще в испытательном дизельном пробеге 1935 года. В 1950–1960-е годы велась разработка дизельных двигателей на базе серийных карбюраторных моторов, но перспективную бескапотную модель ЗИЛ-170 отдали по указанию сверху на КАМАЗ. Всерьез к разработке собственного дизеля в производственном объединении «АвтоЗИЛ» приступили только в 1980-х в связи с проектом капотного 6-тонного грузовика ЗИЛ-169Э, ставшего в дальнейшем моделью ЗИЛ-4331.

В 1983 году было принято соответствующее постановление Совета Министров СССР об организации производства дизельных грузовиков на ГАЗе и ЗИЛе. Выбранный для производства мотор ЗИЛ-645 с объемно-пленочным смесеобразованием должен был укладываться в контрольный расход 18–23 л/100 км для одиночного грузовика и 26–31 л/ 100 км – для автопоезда с прицепом. Однако запустить в серию автомобиль удалось лишь в 1986 году, да и то только в опытно-промышленных сериях. Развертывание производства дизелей отставало. В 1992 году с переходом на рыночные рельсы преобразованный в акционерное общество АМО ЗИЛ озаботился поиском альтернативы карбюраторным «восьмеркам», перестающим пользоваться спросом. На ЗИЛ-4331 пытались устанавливать дизели ЯМЗ-236М, КамАЗ-740 и Caterpillar 3116, но по ряду причин ни один из этих проектов тогда не получил серьезного развития. Предприятие продолжило установку на среднетоннажники и тяжелые трехоски двигателей семейства ЗИЛ-645, которые одно время поставлялись с УЗАМа, а позже собирались на мощностях опытного цеха самого ЗИЛа. В 1999 году АМО ЗИЛ освоил задний мост грузоподъемностью 10 т и выпустил семейство 8-тонных грузовиков 5334 с дизелями ЯМЗ-236НЕ2 мощностью 230 л.с. В семейство входил седельный тягач 541720 (541740) с нагрузкой на седельно-сцепное устройство 8,1 т. Очевидно, что ЗИЛ-433180, оснащенный двигателем Д-260 меньшей, чем у «ярославца» мощности, в качестве тягача эксплуатировать уже не предполагается. Капотное шасси большой грузоподъемности (4х2) предпочтительнее под комплектацию различными спецнадстройками, например, автокранами, коммунальным оборудованием. Учитывая явную склонность АМО ЗИЛ в последние годы ориентироваться на сегменты специализированных и специальных автомобилей, модель 433180 вполне удачно и органично завершает собой модельную гамму этой известной, но переживающей в последние годы перманентный кризис столичной марки.

www.gruzovikpress.ru

Ремонт двигателя ЗиЛ: Ремонт двигателя ЗиЛ 4331 Д-245 дизель — Ремонт грузовиков, тракторов, автобусов, компрессоров

   Диагностика, плановый и капитальный ремонт двигателя  4,75л Д-245 дизельный двигатель на грузовом автомобиле ЗиЛ-4331:

  •  ЗиЛ-4331 борт/шасси с двигателем Д-245;
  • ЗиЛ-4331 фургон с двигателем Д-245;
  • ЗиЛ-4331 кранманипулятор с двигателем Д-245;
  • ЗиЛ-4331 автоцистерна с двигателем Д-245;
  • ЗиЛ-4331 седельный тягач с двигателем Д-245;
  • ЗиЛ-4331 автокран с двигателем Д-245;
  • ЗиЛ-4331 самосвал с двигателем Д-245;
  • ЗиЛ-4331 мусоровоз с двигателем Д-245;
  • Двигатель: 4,75л Д-245 дизельный двигатель с турбонаддувом на ЗиЛ-4331.

     Работы по диагностике и ремонту двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331 различной степени сложности выполняются согласно рекомендациям производителя. При ремонте двигателя  4,75л Д-245 на ЗиЛ-4331 используются технологические карты, и электронные каталоги ремонта, согласно которым выполняется последовательность мероприятий, обеспечивающая надлежащее качество работ.

    Текущий и капитальный ремонт двигателя включает:

  • диагностика двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • демонтаж двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • очищаются наружные поверхности двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331  от загрязнений;
  • дефектовка двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • ремонт двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;;
  • мойка деталей двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • переборка двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331, дефектовка деталей;
  • ремонт блока цилиндров двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • ремонт головки блока цилиндров (ГБЦ) двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена прокладки головки блока цилиндров ( ГБЦ ) двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена прокладки клапанной крышки двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена прокладки поддона картера двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена опор двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена сальников коленвала двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена гидрокомпенсаторов двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена распределительных валов двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена распредвала двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • регулировка клапанов двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена ремня ГРМ двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена масляного насоса двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена бензонасоса двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • замена маслосъемных колпачков двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • комплектация деталей двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • сборка соединений, сборка двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • установка двигателя на автомобиль  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • заправка жидкостями: масло моторное, масло трансмиссионное, антифриз;
  • регулировка двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • регулировка клапанов  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • обкатка двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • ремонт компрессора на дизельном двигателе Д-245 на ЗиЛ-4331;
  • ремонт и диагностика ТНВД на двигателе Д-245 дизель ЗиЛ-4331;
  • ремонт и замена турбокомпрессора на двигателе Д-245 дизель ЗиЛ-4331;
  • ремонт и замена турбины  4,75л Д-245 дизельный двигатель ЗиЛ-4331;
  • ремонт и то  4,75л Д-245 дизельный двигатель ЗиЛ-4331, ЮАО, ЮЗАО, ЮВАО, Москва.
  • гарантийное обслуживание двигателя  4,75л Д-245 дизельный двигатель ЗиЛ-4331.
  • замена и ремонт цепей/ремня ГРМ 4,75л Д-245 дизельный двигатель ЗиЛ-4331
  • ремонт ТНВД  4,75л Д-245 дизельный двигатель ЗиЛ-4331

   Ремонт двигателей  4,75л Д-245 на ЗиЛ-4331 производится нашими специалистами на высоком уровне качества и по доступной цене, не уступает ремонтным работам официальных сервисов, но при этом обойдётся Вам намного дешевле.

    Помещение автосервиса, в котором производится ремонт двигателей  4,75л Д-245 на ЗиЛ-4331, полностью оборудовано для переборки моторов.

    При проведении работ используются сертифицированные запасные части и расходные материалы от ведущих производителей.

    Нами используемся фирменное оборудование, технические приспособления и комплектующие для того, чтобы ремонт двигателей ваших автомобилей был произведён с максимально возможным качеством и в максимально сжатые сроки.

   Комплексным ремонт двигателей  4,75л Д-245 на ЗиЛ-4331 является потому, что работа мотористов, снабжение запчастями и станочные операции выполняются комплексно, на одном автосервисе. Грамотная комплектация качественными деталями — необходимое условие обеспечения ресурса и надежности двигателя.

   Мы не отправляет своих клиентов за запчастями на рынок, и не перекладываем ответственность на плечи клиента. Все запчасти для ремонта двигателей  4,75л Д-245 на  ЗиЛ-4331 поступают с нашего общего склада. Прямые поставки от известных производителей гарантируют 100% защиту от подделок и доступность цен.

Если вам необходимо эвакуировать ваш грузовик, тягачей или автобусов к нам на сервис или к себе на базу, у нас есть свой грузовой эвакуатор и мы будем рады помочь вам эвакуировать свой грузовик.

 Заключаем договора на техобслуживание, ТО, ремонт автомобилей юридических лиц, а так же мойку, ГАЗель, Соболь, Валдай, Баргузин, Зил, Камаз, Маз, Фотон, Хундай HD-65/72/78/120/170/250, Портер др. ( грузовых  и леговых авто ) в Москве.

maservice.ru

Дизельный двигатель ММЗ Д-245

___________________________________________________________________________

Дизельный двигатель ММЗ Д-245

Дизельный двигатель (дизель) Д-245 ММЗ и его
модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309,
МАЗ-4370 Зубренок,
представляют собой 4-х тактный поршневой четырехцилиндровый
двигатель внутреннего сгорания с рядным вертикальным расположением
цилиндров, непосредственным впрыском дизельного топлива и
воспламенением от сжатия.

Основными сборочными единицами дизеля являются: блок
цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и
маховик. Для обеспечения высоких технико-экономических показателей
двигателя в системе впуска применен турбонаддув с промежуточным
охлаждением наддувочного воздуха.

Использование в устройстве наддува турбокомпрессора с регулируемым
давлением наддува позволяет иметь на дизеле улучшенную приемистость,
обеспеченную повышенными значениями крутящего момента при низких
значениях частоты вращения коленчатого вала и высокий уровень
соответствия требованиям к содержанию вредных выбросов в
отработавших газах.

Устройство и запасные части
двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370
Зубренок

Блок цилиндров и коленвал Д-245

Газораспределение и клапаны Д-245

Система смазки Д-245

Топливная система Д-245

ТНВД Д-245

Система охлаждения Д-245

Технические параметры и рабочие характеристики дизельного
двигателя Д-245

Изготовитель — ММЗ (Минский моторный завод)
Тип — 4-х тактный, рядный с турбонаддувом
Число цилиндров, шт — 4
Способ смесеобразования — Непосредственный впрыск топлива
Степень сжатия (расчетная) — 15,1±1
Диаметр цилиндра, мм — 110
Ход поршня, мм — 125
Рабочий объем, л — 4,75
Порядок работы — 1-3-4-2
Система охлаждения — жидкостная
Номинальная частота вращения, об/мин — 2200
Мощность номинальная, кВт — 77+4
Максимальный крутящий момент, Нм — 385,5
Удельный расход топлива, г/кВтч — 236
Зазор между впускным клапаном и коромыслом на холодном дизеле, мм —
0,25…0,30

Система питания дизеля Д-245

Топливный насос
Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т
Регулятор: механический центробежный, всережимный, прямого действия,
с автоматическим увеличением подачи топлива при пуске дизеля.
Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2)
Форсунки: ФДМ-22 17.1112010-01

Воздухоочиститель
Комбинированный: моноциклон (сухая центробежная очистка) и
воздухоочиститель с масляной ванной

Турбокомпрессор: центростремительная радиальная турбина на одном
валу с центробежным компрессором.

Система охлаждения

Тип: Жидкостная, закрытая с принудительной
циркуляцией жидкости, контролем температуры термостатом и шторкой
радиатора, управляемой с места оператора.
Нормальная рабочая температура от 80С до 95С. Емкость системы
охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М;
Тосол А65М.

Система смазки

Тип: комбинированная, с жидкостномасляным
теплообменником (ЖМТ).
Очистка масла: центробежный масляный и сетчатый фильтр
предварительной очистки масла.
Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин.

Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2).
Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2).

Емкость системы смазки – 15 л.

Система пуска двигателя

Электростартерная, 24 В, номинальной мощности
4,0 кВт.
Генератор — Переменного тока, номинального напряжения 14 В,
мощностью 1150 Вт.

avtodisel.ru

Особенности дизеля Д-245

























Тип дизеля

Четырехтактный дизель

с турбонаддувом

Способ смесеобразования

Непосредственный

впрыск топлива

Число цилиндров

4

Расположение цилиндров

Рядное, вертикальное

Порядок работы цилиндров

1 — 3 — 4 — 2

диаметр цилиндра, мм

110

Ход поршня, мм

125

Рабочий объем цилиндров, л

4,75

Направление вращения коленчатого вала

Правое

Степень сжатия (расчетная)

15,1

номинальная мощность кВт(л.с)

80(108,8)

Номинальная частота вращения, мин-1

2400

Максимальный крутящий момент Нм

350

Частота вращения при максимальном значении крутящего момента, мин-1

1300….1700

Минимальная устойчивая частота вращения на холостом ходу, мин-1, не более

800±50

Удельный расход топлива по — внешней скоростной характеристике г/квт-ч:

минимальный –

При номинальной мощности —



218

245

Часовой расход топлива при номинальной мощности, кг/ч

19,6

Часовой расход топлива при минимальной

устойчивой частоте вращения холостого хода, кг/ч, не более

1,5

Номинальный установочный угол опережения впрыска топлива, град. до ВМТ

19 ±1

Общий расход масла (с учетом замены) в процентах к расходу топлива, не более

1,3

Расход масла на угар по ГОСТ 18509-88 в процентах по расходу топлива, не более

0,5

давление масла в главной масляной магистрали

на номинальном режиме работы дизеля, МПа

0,25…0,35

Масса сухого дизеля кг

500

Габаритные размеры мм —1011,5 х 702,0 х 1080,5

autoruk.ru

Переоборудование ЗиЛ — Ремонт грузовиков, тракторов, автобусов, компрессоров

   ДЛЯ ТЕХ, КТО ХОЧЕТ УСТАНОВИТЬ МОЩНЫЙ МОТОР Д-260 НА ЗИЛ — МАС предлагает произвести переоборудование (замену двигателя) на грузовых автомобилях ЗиЛ на дизельный двигатель Д-260 (Д260) 230 л.с.  ЗиЛ — борт/шасси, ЗиЛ — самосвал, ЗиЛ — бортовой с краном манипулятором, ЗиЛ — борт/тент, ЗиЛ — хлебный фургон, ЗиЛ — база «удлиненная», ЗиЛ – буровая установка.

  • Переоборудование — ЗиЛ на дизельный двигатель ММЗ Д-260 (Д260) рабочим объемом 7,15л. (230 л.с) – рядная «шестерка» Турбо.

Двигатель Д-260.5 (Д260) является более модернизированным и современным мотором в отличия от двигателя ЯМЗ-236, у которого конструкция не менялась годами. Д-260 более экономичен, а по тягучести и характеристикам даже лучше чем ЯМЗ-236.  Сам рабочий объем двигателя говорить, что у Д-260 7,15л в отличии от ЯМЗ-236 у которого 11,15л.

  Единственный минус Д-260.5 (Д260), то что он «турбирован», а это накладывает на эксплуатацию ЗиЛ-а определенные обязательства по хорошему топливу и по хорошим моторным маслам.

  Данный двигатель прекрасно зарекомендовал себя по своей экономичности, мощности, а так же ремонтопригодности. Он позволит вам прекрасно справляется с перевозками, как тяжелых грузов, так и тяжелого оборудования (буровых установок).  Прост и удобен в эксплуатации.

    Работы по переоборудованию — замене и установки дизельного двигателя Д-260 (Д260) на грузовиках ЗиЛ, мы производим по множеству причин:

 — при не целесообразности восстановления вашего старого двигателя ЗиЛ-508 или ЗиЛ-645

 — ремонт двигателя ЗиЛ-645 с каждым годом становится все сложнее из за отсутствия запчастей или их дороговизны;

 — замена двигателя ЗиЛ-508 и ЗиЛ-645 на Д-260 (Д260) по желанию клиента.

—  мы рекомендуем произвести данную замена с ЗиЛ-645 на Д-260 (Д260), так как двигатель Д-260 (Д260) более надежный и лучше ремонто пригоден.

— данная операция по замене двигателя с ЗиЛ-645 на Д-260 (Д260) позволит вам как минимум модифицировать свой автомобиль.

   Данный двигатель невозможно установить на ЗиЛ-130 и ЗиЛ-131!!!

maservice.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
