Содержание

Принцип действия запалов ручных гранат

Унифицированный запал ручной гранаты модернизированный УЗРГМ

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) (рис. 7) предназначается для взрыва разрывно-го заряда в гранатах Ф-1, РГД-5 и РГ-42.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верх-ней части трубки ударного механизма.

Рис. 7. Унифицированный запал ручной гранаты модернизированный (УЗРГМ)

Устройство УЗРГМ

Он состоит из ударного механизма и собственно запала.

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага.

Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

После выдергивания чеки положение частей запала не меняется.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает кап-сюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного за-ряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

Взаимодействие частей УЗРГМ (рис. 10, 11)

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель.
2.Пороховой состав замедлителя прогорел, срабатывает капсюль – детонатор

Рис. 8. Ударный механизм:
1 – трубка ударного механизма; 2 – направляющая шай-ба; 3 – боевая пружина; 4 – ударник; 5 – шайба ударника; 6 – спусковой рычаг; 7 – предохранительная чека с кольцом; 8 – соединительная втулка.

Рис. 9. Запал:
9 – капсюль – воспламенитель; 10 – втулка замедлителя; 11 – замедлитель; 12 – капсюль — детонатор.

Рис. 10.

Рис. 11.

Ударно-дистанционный запал УДЗ (рис. 12)

Ручные осколочные гранаты РГО и РГН ком-плектуются ударно — дистанционным запалом УДЗ.

Рис. 12. Ударно-дистанционный запал УДЗ


Рис. 13. Устройство ударно-дистанционный запал УДЗ

1 – корпус.
Накольно-предохранительный механизм:
2 – спусковой рычаг; 3 – ударник с жалом; 4 – боевая пружина; 5 – кольцо с чекой; 6 – планка; 7 – заглушка; 8 – капсюль – воспламенитель.
Механизм дальнего взведения:
9 – пороховые предохранители; 10 – капсюль – воспламенитель; 11 – движок; 12 – пружина.
Датчик цели:
13 – жало; 14 – пружина; 15 – гильза; 16 – втул-ка; 17 – груз.
Механизм самоликвидатора:
18 – замедлитель; 19 – капсюль – детонатор.
Детонационный узел:
20 — капсюль – детонатор.

Взаимодействие частей и механизмов

Исходное положение

В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удержи-вается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоя-нии. Втулка (16) под воздействием пружины (14) поджимает груз (17).


Рис. 14 Взаимодействие частей и механизмов ударно-дистанционный запал УДЗ

Положение частей и механизмов в служебном обращении (рис. 14)

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8).

Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18).

Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11).

Движок под воздействием пружины (12) становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.

Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)

При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.

В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв детонационного узла.

voenservice.ru

Граната Ф-1, или просто «Лимонка»: оружие оборонительного боя

Осколочная ручная граната Ф-1 — надежное и эффективное средство поражения живой силы противника в оборонительном бою. Эффективность гранаты обеспечивается разлетом осколков, образующихся из ее чугунного корпуса в момент взрыва. Убойная сила этих осколков сохраняется на расстоянии до 200 м, что и составляет ее радиус поражения.

История создания российской гранаты Ф-1

Основной для разработки первого варианта российской гранаты стали следующие системы, состоявшие на вооружении в начале прошлого века:

  • французская ручная граната F-1;
  • английская граната системы Лемона.

Именно это и объясняет маркировку той гранаты, которая используется в российской армии до настоящего времени, а также ее широко распространенное прозвище «Лимонка».

В раннем российском варианте был установлен далекий от совершенства запал системы Ковешникова, время задержки взрыва которого составляло 6 секунд. Впервые эта оборонительная граната подверглась модернизации в 1939 году. Два года спустя, в 1941 году, в ней был установлен запал системы Винцени, задерживавший взрыв гранаты на 3,5 — 4,5 секунды. Позже этот элемент стал называться унифицированным запалом ручных гранат (УЗРГ), который до восьмидесятых годов прошлого столетия являлся единым запалом для всех разрабатывавшихся ручных гранат осколочного действия. Его характеристики удовлетворяли и продолжают удовлетворять требованиям современного ближнего боя.

Технические характеристики гранат Ф-1

  • масса гранаты Ф1 – 600 г;
  • масса взрывчатого вещества – 60-90 г.
  • диаметр корпуса – 55 мм;
  • высота корпуса, включая запал – 117 мм.

Устройство гранаты Ф-1

Ручная граната состоит из:

  • металлического корпуса;
  • запала УЗРГМ;
  • заряда взрывчатого вещества.

Корпус является местом расположения ударно-спускового механизма, ударник которого направляется укрепленной внутри гранаты шайбой. Кроме того, в корпус вворачивается запал, снабженный резьбовой втулкой.

Схема устройства ударно-спускового механизма предполагает наличие:

  • предохранительного рычага;
  • предохранительной чеки с кольцом;
  • ударника с боевой пружиной.

Детонатор находится в металлическом корпусе, а в его устройство входят:

  • капсюль-детонатор;
  • капсюль-воспламенитель;
  • пороховой замедлитель.

Как срабатывает запал гранаты Ф-1

В обычном состоянии ударник нагружается боевой пружиной и фиксируется с помощью вилки предохранительного рычага, который сопряжен с его хвостовиком. Верхний конец боевой пружины упирается в фаску направляющей шайбы, а нижний – в фаску шайбы ударника. Фиксация предохранительного рычага обеспечивается шплинтом предохранительной чеки, вставленной в отверстия корпуса и рычага.

Удалив предохранительную чеку, боец должен удерживать рычаг рукой. При броске пружина заставляет рычаг провернуться, в результате чего освобождается ударник. Боевая пружина толкает его, и он накалывает корпус капсюля-воспламенителя, чем вызывается возгорание замедлителя. После выгорания последнего огонь достигает заряда детонатора, что вызывает взрыв гранаты Ф1.

Особенности использования «Лимонки»

Взрыв боевого заряда является причиной того, что корпус гранаты дробится на осколки, имеющие следующие показатели:

  • количество – около 290 штук;
  • начальная скорость – 730 м/сек;
  • радиус поражения – 200 м;
  • приведенная площадь поражения – до 82 кв. метров.

В войсковые части гранаты поставляются в деревянных ящиках, в каждом их которых находится по 20 лимонок и по две металлические коробки, содержащие по 10 запалов. Коробки вскрываются с помощью находящихся там же ножей. Вес каждого ящика составляет 20 кг.

Маркировкой, нанесенной на каждый ящик, уточняются:

  • наименование запалов и гранат;
  • количество гранат;
  • вес гранат;
  • наименование изготовителя;
  • номер партии;
  • знак опасности.

Полученные боеприпасы укладывают в гранатные сумки или в специальные карманы разгрузочных жилетов. Каждая ручная граната размещается отдельно от своего запала. Гранаты снаряжаются запалами непосредственно перед боем, из неиспользованной в бою гранаты запал вынимается и хранится отдельно. При перевозке в бронемашинах гранаты и запалы также по отдельности укладываются в специальные сумки.

Запалы и гранаты перед укладкой в сумку подвергаются тщательному осмотру. Корпуса каждой гранаты и каждого взрывателя не должны иметь вмятин и ржавых отметин. Если на запале имеются трещины или зеленый налет, то его использовать запрещено. Кроме того, необходимо убедиться в том, что щечки предохранительной чеки разведены, а на изгибах отсутствуют трещины.

Все боеприпасы следует оберегать от сырости, огня, ударов, толчков и грязи. Если они подверглись загрязнению или были подмочены, по возможности их необходимо тщательно протереть и просушить, но не рядом с огнем. Просушивание гранат должно производиться под постоянным наблюдением. Осколочная оборонительная граната, как и любая другая, может использоваться лишь бойцами, прошедшими специальную подготовку.

Подготовка и метание оборонительной гранаты Ф-1

Подготовка гранаты и ее бросок производятся в три приема:

  • боеприпас берется таким образом, чтобы предохранительный рычаг плотно прижимался к корпусу;
  • разжимаются усики на предохранительной чеке;
  • чека выдергивается, и граната тут же бросается в цель.

Видео о оборонительной гранате Ф1

militaryarms.ru

2.1. Унифицированный запал ручной гранаты модернизированный УЗРГМ

Рис. 7. Унифицированный запал ручной гранаты модернизированный (УЗРГМ)

Запал гранаты УЗРГМ (унифицированный запал ручной гранаты модернизированный) (рис. 7) предназначается для взрыва разрывного заряда в гранатах Ф-1, РГД-5 и РГ-42.

Ударный механизм служит для воспламенения капсюля-воспламенителя запала. Он состоит из трубки ударного механизма, соединительной втулки, направляющей шайбы, боевой пружины, ударника, шайбы ударника, спускового рычага и предохранительной чеки с кольцом.

Трубка ударного механизма является основанием для сборки всех частей запала.

Соединительная втулка служит для соединения запала с корпусом гранаты. Она надета на нижнюю часть трубки ударного механизма.

Направляющая шайба является упором для верхнего конца боевой пружины и направляет движение ударника. Она закреплена в верхней части трубки ударного механизма.


Устройство УЗРГМ

Он состоит из ударного механизма и собственно запала.

В служебном обращении ударник постоянно находится во взведенном состоянии и удерживается вилкой спускового рычага.

Спусковой рычаг соединен с трубкой ударного механизма предохранительной чекой. Перед метанием гранаты выворачивается пластмассовая пробка и на ее место вворачивается запал.

Рис. 8. Ударный механизм

1 – трубка ударного механизма; 2 – направляющая шайба; 3 – боевая пружина; 4 – ударник; 5 – шайба ударника; 6 – спусковой рычаг; 7 – предохранительная чека с кольцом; 8 – соединительная втулка.

После выдергивания чеки положение частей запала не меняется.



Рис. 9. Запал:

9 – капсюль – воспламенитель; 10 – втулка замедлителя; 11 – замедлитель; 12 – капсюль — детонатор.

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник. Ударник под действием боевой пружины накалывает капсюль-воспламенитель. Луч огня от капсюля воспламеняет замедлитель и, пройдя его, передается капсюлю-детонатору. Взрыв капсюля-детонатора инициирует подрыв разрывного заряда. Взрыв разрывного заряда дробит корпус гранаты на осколки.

Взаимодействие частей УЗРГМ (рис. 10, 11)

1.Чека выдернута, граната брошена, рычаг отделился, ударник наколол капсюль — воспламенитель.



Рис. 10.

2.Пороховой состав замедлителя прогорел, срабатывает капсюль – детонатор

Рис. 11.Рис. 12. Ударно-дистанционный запал УДЗ

2.1. Ударно-дистанционный запал УДЗ (рис. 12)

Ручные осколочные гранаты РГО и РГН комплектуются ударно — дистанционным запалом УДЗ.

Рис. 13. Устройство ударно-дистанционный запал УДЗ 1 – корпус.

Накольно-предохранительный механизм:

  • 2 – спусковой рычаг;
  • 3 – ударник с жалом;
  • 4 – боевая пружина;
  • 5 – кольцо с чекой;
  • 6 – планка;
  • 7 – заглушка;
  • 8 – капсюль – воспламенитель.

Механизм дальнего взведения:

  • 9 – пороховые предохранители;
  • 10 – капсюль – воспламенитель;
  • 11 – движок;
  • 12 – пружина.

Датчик цели:

  • 13 – жало;
  • 14 – пружина;
  • 15 – гильза;
  • 16 – втулка;
  • 17 – груз.

Механизм самоликвидатора:

  • 18 – замедлитель;
  • 19 – капсюль – детонатор.

Детонационный узел:

  • 20 — капсюль – детонатор.

Взаимодействие частей и механизмов

Исходное положение.

В исходном положении ударник с жалом (3) и заглушка с капсюлем-воспламенителем (7) удерживаются спусковым рычагом. Спусковой рычаг соединен с корпусом запала предохранительной чекой. Движок (11) с капсюлем-воспламенителем (10) смещен относительно жала (13) и удерживается стопорами пороховых предохранителей (9), его пружина (12) находится в сжатом состоянии. Втулка (16) под воздействием пружины (14) поджимает груз (17).

Рис. 14 Взаимодействие частей и механизмов ударно-дистанционный запал УДЗ

При подготовке гранаты к броску спусковой рычаг плотно прижимают пальцами к корпусу гранаты, пальцами свободной руки выпрямляют концы предохранительной чеки, затем выдергивают ее за кольцо, при этом положение частей запала не меняется.Положение частей и механизмов в служебном обращении (рис. 14).

В момент броска гранаты спусковой рычаг отделяется и освобождает ударник с жалом (3) и планку (6). Заглушка (7) с капсюлем-воспламенителем выходит из гнезда корпуса запала. Ударник под действием боевой пружины (4) накалывает жалом капсюль-воспламенитель (8).

Луч огня воспламеняет пороховые запрессовки предохранителей (9) и пиротехнический состав замедлителя самоликвидатора (18).

Через 1-1,8 сек. выгорают пороховые составы предохранителей и их стопоры под воздействием пружин выходят из зацепления с движком (11).

Движок под воздействием пружины (12) становится в боевое положение.

Механизм дальнего взведения исключает подрыв гранаты при случайном ее падении из руки.

Взаимодействие частей и механизмов при броске и встрече гранаты с преградой (поверхностью)

При встрече с преградой (поверхностью) груз (17), смещается по направлению составляющей инерционной силы, воздействует на втулку (16). Втулка, преодолевая сопротивление пружины (14), смещает жало, которое накалывает капсюль-воспламенитель (10). Луч огня передается капсюлю-детонатору (20), который вызывает подрыв разрывного заряда.

В случае отказа запала в инерционном действии через 3,3 — 4,3 сек. выгорает состав замедлителя, воспламеняется капсюль-детонатор(19) самоликвидатора, вызывая подрыв детонационного узла.

Читать полный конспект Ручные гранаты

plankonspekt.ru

Ручные гранаты. Ручные осколочные гранаты. Ручная граната РГД-5. Ручная граната Ф-1

Человечество воюет постоянно. Практически нет в новой истории сколь бы то ни было продолжительного периода мира. То одна область планеты становится «горячей», то другая, а порой и несколько сразу. И везде стреляют из стволов разнообразного оружия, гремят бомбы, летят реактивные и ручные гранаты, причиняя ранения и смерти солдатам противоборствующих армий, а заодно и мирным жителям. Чем смертоносное средство проще и дешевле, тем оно чаще применяется. Автоматы, пистолеты, карабины и винтовки – вне конкуренции. А наиболее смертоносный вид оружия — это артиллерия. Но не менее опасны и «карманные снаряды» — ручные гранаты. Если пуля, по распространенному у воинов мнению, — дура, то об осколках и говорить нечего.

В нашем неспокойном мире каждый должен знать если не о том, как пользоваться оружием, то, по крайней мере, о его поражающих факторах, хотя бы для того, чтобы иметь шанс как-то от них защититься в случае чего.

Краткая история гранат

Ручные гранаты появились давно, еще в начале пятнадцатого века, правда, тогда они назывались бомбами, а их устройство было довольно примитивным. В глиняном корпусе, сделанном по обычной «горшковой» технологии, размещалось опасное вещество — порох или горючая жидкость. Вся эта композиция снабжалась активирующим устройством в виде простейшего фитиля, а металась она в места наибольшей концентрации неприятеля. Вкусный и полезный плод — гранат — вдохновил неизвестного изобретателя, который усовершенствовал этот вид вооружений, начинив его, как зернами, поражающими элементами, а заодно и дал ему имя. К середине семнадцатого столетия во всех армиях мира появились подразделения гренадеров. В эти войска брали молодцев отборного телосложения, высоких и сильных. Эти требования диктовалось отнюдь не эстетическими соображениями, хотя и о них монархи не забывали, просто ручные гранаты того времени были тяжелыми, а бросать их нужно было далеко. Кстати, техника этого дела отличалась от современной. Бомбу швыряли от себя по направлению снизу вверх, движением, немного напоминающим действия игрока в боулинг.

Возникновение современного прообраза

Время шло, технологии развивались, гранаты становились безопаснее для метателя, но причиняли все больше вреда врагу. Толчком для развития их как вида компактного вооружения стала Русско-японская война, начавшаяся в 1905 году. Сначала солдаты обеих армий занимались изобретательством, сооружая смертоносные устройства из подручных материалов (бамбука, консервных банок и проч.), а затем в дело вступила военная промышленность. Во время сражения при Мукдене японцы впервые применили ручные осколочные гранаты с деревянной ручкой, имевшей двойное назначение: для удобства броска и стабилизации. С этого момента началась всемирная карьера «карманной артиллерии».

«Лимонка» и ее прототип

«Лимонку» изобрел британец Мартин Хейл. Устройство ручной гранаты примерно за столетие принципиальных изменений не претерпело. Новшество же заключалось в новом виде корпуса (или «рубашки»), рационально поделенного на правильные геометрические сегменты числом 24. Революционность конструкции состояла и в возможности использования для доставки боеприпаса к цели обычной армейской винтовки. Граната Хейла стала прообразом современного подствольного снаряда.

Во время Первой мировой войны использовалась и другая идея. Чтобы обезопасить метателя, к чеке на деревянной ручке привязывался длинный шнур, посредством рывка за который и производилась инициация запала. Автором стал норвежец Аазен, но это его изобретение не получило дальнейшего развития.

Основной схемой, которая используется и сегодня, стал принцип прототипа Хейла начала XX века. «Рубашка» рифленой сегментированной формы заполняется взрывчатым веществом. В центре есть круглое отверстие, в которое заходит при завинчивании цилиндрический запал. Задержка детонации осуществляется за счет известной скорости горения порохового столбика, есть и такая необходимая вещь, как предохранение от случайного срабатывания. Именно так устроены ручные осколочные гранаты в своем большинстве, вне зависимости от страны производителя и марки.

Специальные и боевые

Как и в мирной жизни, на войне каждый инструмент имеет свое назначение. В сумке или на поясе боец носит разные ручные гранаты. Фото советских и немецких солдат, вооруженных и экипированных, кинохроники, пропагандистские плакаты донесли до нас внешний вид этих смертоносных устройств сороковых годов, то лимонообразных, то похожих на моторные поршни.

Последующие десятилетия добавили разнообразия в их ассортимент: появились свето-шумовая, сигнальная, или ручная дымовая граната, а также начиненная слезоточивым газом. Это «гуманное» оружие относится к нелетальным средствам, предназначенным для пленения противника или преступников, а также для обеспечения на поле боя благоприятных условий при отступлении или маневре. Ситуации могут быть различными. Например, в случае необходимости отвода подразделения из опасной зоны под обстрелом при ясной погоде нужно «напустить туману». Густой серый дым обеспечит граната РДГ-П. Под его пеленой солдаты смогут совершить скрытный отход (или даже обход) и выполнить боевую задачу с минимальными потерями или вовсе без них.

Яркая вспышка, сопровождаемая страшным грохотом, ошеломит затаившегося бандита, и он утратит способность оказывать сопротивление представителям сил правопорядка. «Невольные слезы», совсем как в старинном романсе, покатятся из глаз зачинщиков массовых беспорядков, лишат на время способности хорошо видеть, помогут полиции выполнить нелегкую работу по охране общественного порядка.

Но спецсредства – лишь малая часть всех ручных гранат. В основном оружие это боевое, а предназначено оно для нанесения максимального ущерба солдатам вражеской армии. При этом следует помнить, что искалеченный воин для экономики страны-противника менее желателен, чем убитый. Его нужно лечить, снабжать протезами, кормить и проявлять заботу о семье инвалида. По этой причине современные ручные осколочные гранаты имеют относительно небольшой заряд.

С гранатой против танка

Противотанковые средства все послевоенные десятилетия непрерывно совершенствовались. Главной проблемой всегда была необходимость приблизиться к бронированной машине на расстояние броска. Экипажи наступающей бронетехники активно противодействовали таким попыткам, применяя всевозможные средства подавления живой силы противника. Сзади бежала пехота поддержки, что также не способствовало успеху метателей зарядов. Применялись самые разнообразные средства — от бутылок с горючей смесью до довольно хитроумных магнитных и липких устройств. Ручная противотанковая граната имеет большой вес. Во время Зимней войны финский штаб даже составил специальную памятку, согласно которой для поражения танка весом в 30 тонн (например, Т-28) нужно не менее четырех килограммов тротила, не считая корпуса. Из гранат делали связки, тяжелые и опасные. Забросить такой груз и не попасть под огонь курсового пулемета – задача не из простых. Возможность несколько снизить вес заряда появилась позже, за счет особой конструкции боевой части. Кумулятивная ручная противотанковая граната при ударе о броню испускает узконаправленный поток раскаленного газа, прожигающего металл. Появилась, однако, другая проблема. Теперь солдату требовалось метать свой снаряд так, чтобы не просто попасть в цель, заботиться нужно было и об угле касания. В конечном счете, после появления реактивных гранатометов, от ручных противотанковых гранат отказались практически все армии мира.

Для атаки и обороны

Идти с гранатой на танк – удел людей отважных. Другое дело – борьба с пехотой. Метание ручных гранат стало непременным упражнением при прохождении курса молодого бойца. В СССР этому учили даже школьников на уроках начальной военной подготовки. В зависимости от веса макета (500 или 700 г), зачетная длина броска составляет до 25 м (для девушек) и 35 м (для юношей). Взрослый сильный боец может послать заряд на полсотни метров, иногда немного дальше. Напрашивается вопрос о том, какой должен быть диаметр (или радиус) разлетания осколков, чтобы от них не пострадал сам метатель? Но есть и еще один аспект — необходимость укрыться от поражающих элементов. При ведении оборонительного боя у солдата есть возможность спрятаться в окопе, пригнувшись. Во время атаки стремительно меняющаяся диспозиция не столь благоприятна для применения такого эффективного оружия, как ручная осколочная граната. Можно запросто попасть в своих. Поэтому для разных условий боя созданы два основных типа оружия: наступательное и оборонительное. Ручные гранаты России и СССР производились именно по такой градации.

Советские наступательные гранаты

Во время Великой Отечественной войны наши солдаты при наступлении (а иногда и в условиях обороны) применяли осколочные РГН и РГ-42. В названии гранаты РГН даже обозначено ее основное назначение (ручная граната наступательная). РГ-42 отличалась главным образом геометрической формой (цилиндр) и наличием внутри корпуса свернутой стальной ленты с насечкой, которая при взрыве образовывала большое количество осколков. Запалы ручных гранат в нашей стране традиционно унифицировались для упрощения применения и производства.

РГ-42 имела продолговатую рубашку с полусферическими окончаниями и также обладала особыми вставками, разделенными на небольшие сегменты. Оба образца поражали живую силу в радиусе 25 метров. Дальнейшая модификация РГ-42 привела к упрощению конструкции.

Во время войны гранаты производились с запалами, которые могли активировать основной заряд не только через определенный временной промежуток, но и при ударе. Эта особенность конструкции повышала опасность применения боевого средства, поэтому в дальнейших разработках от принципа ударной детонации советские конструкторы отказались.

РГД-5

В 1954 году на вооружение Советской Армии была принята ручная граната РГД-5. Охарактеризовать ее можно теми же эпитетами, что и практически все образцы отечественных оборонных технологий. Она проста, надежна и технологична. Боевой опыт показал, что создание чрезмерного количества поражающих элементов нецелесообразно, вполне хватает и тех осколков, что образуются при разрушении внешней оболочки, сделанной из тонкой стали.

Ручная граната РГД и по своим тактико-техническим данным близка к своей предшественнице РГН, но в большей степени безопасна, так как не взрывается при ударе. Она настолько проста, что, помимо ее веса (0,31 кг) и радиуса разлета осколков (25-35 м), и рассказать-то о ней больше нечего. Еще можно указать лишь время задержки взрыва (примерно 4 секунды), но оно зависит от характеристик унифицированного запала.

Ф-1

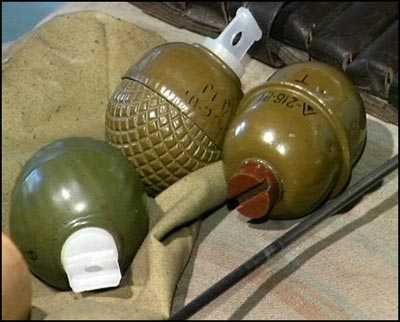

Ф-1 и РГД-5 — две самые распространенные российские ручные гранаты. Отличаются они по назначению, а следовательно, и по своим техническим характеристикам. Ручная граната Ф-1 – оборонительная, еще про нее известно, что используется она для уничтожения живой силы противника. Два этих пункта диктуют вдвое больший вес. Согласно паспортным данным, осколки разлетаются на 200 метров, но это вовсе не означает, что внутри этого круга непременно будет уничтожено все живое. Вероятность поражения обратно пропорциональна расстоянию от эпицентра, этот закон распространяется и на ручные гранаты. России, а вернее, вооруженным силам страны, требуются различные виды вооружений для защиты национальных интересов, и сегодня существуют намного более эффективные средства поражения пехоты. Однако и о проверенных временем видах гранат забывать пока рано.

Общие моменты

Ручная граната Ф1, как и РГД-5, по своему устройству не отличается от общепринятой схемы. Корпус заполнен взрывчатым веществом — тротилом. Масса его у двух типов отличается. Казалось бы, чтобы тяжелые осколки разбросать дальше, требуется больше тротила. На самом деле это не совсем так, имеет значение способность «рубашки» удерживать ВВ внутри себя в процессе взрывной реакции. Поэтому ручная граната Ф1 содержит меньшую массу взрывчатки, имея более тяжелый корпус. Более полное сгорание тротила придает необходимое ускорение разлетающимся фрагментам. Несмотря на высокую прочность чугуна, нельзя рассчитывать на то, что среагирует все ВВ, а также на разрушение рубашки строго по намеченной насечке, что снижает поражающую способность заряда. Ручная граната РГД-5 при почти втрое меньшей массе содержит целых 110 грамм тротила. Общей чертой двух конструкций является применяемый запал УЗРГМ. Буква «У» означает «унифицированный». Устройство его простое, чем и объясняется высокая надежность срабатывания.

Как устроен запал

Для приведения в боевое положение гранат Ф-1 и РГД-5 обычно применяется унифицированный модернизированный запал УЗРГМ, включающий в себя ударный механизм. Внутри него находится капсюль, служащий для детонации основного заряда. В транспортном положении отверстие, предназначенное для запала, закрыто пластиковой пробкой, предохраняющей гранату от попадания внутрь грязи или песка. Сам ударный механизм выполнен в виде трубки, снабженной втулками, шайбами (они выполняют направляющую функцию), пружиной, ударником, спусковым рычагом и предохранительной чекой. По своему принципу срабатывания запал похож на обычный патрон, только меньшей мощности. Он как бы стреляет внутрь корпуса струей раскаленного порохового газа после того, как игла ударника проколет капсюль-воспламенитель. Для придания достаточной кинетической энергии служит сжатая стальная пружина, которая получает возможность распрямиться тогда, когда вынута предохранительная чека и отпущена скоба.

После срабатывания капсюля-воспламенителя в трубке начинает гореть пороховой столбик. Длится это примерно четыре секунды, затем настает черед другого капсюля, называемого детонатором. Как следует из его названия, именно он взрывает основной заряд.

Следует помнить о том, что в конструкции запала применен особый порох с большим содержанием селитры. Он может гореть с одинаковой скоростью (1 см/с) что на суше, что под водой.

Растяжки и ловушки

Коварный противник при отступлении или ведении оборонительных боев может применять ручные гранаты для минирования местности. Жертвами таких тактических приемов могут становиться как военнослужащие вражеской армии, так и мирные жители, поэтому, находясь в прифронтовой полосе, следует соблюдать особую осторожность. Наиболее распространенным способом минирования является так называемая растяжка, представляющая собой гранату (чаше всего РГД-5), закрепленную с помощью подручных средств на дереве, кусте или другой детали пейзажа, и проволоку, одним концом прикрученную к чеке-кольцу, а другим – к любому иному неподвижному предмету. Усики чеки при этом разогнуты, а предохранительная скоба находится в свободном состоянии. Этот примитивный способ опытный боец распознает сразу.

Ловушка устроена несколько иначе. Граната (РГД-5 или Ф-1), приведенная в боевое положение (с выдернутой чекой), укладывается в углубление, сделанное в грунте. Скоба во время минирования придерживается таким образом, чтобы ее можно было прижать каким-либо предметом, представляющим интерес для неприятеля. Поэтому, осматривая недавно занятую местность, нельзя трогать брошенное оружие, снаряжение или ящики, в которых, предположительно, находится продовольствие или медикаменты. Лучше всего привязать к подозрительным вещам веревку, посредством которой и сдвинуть их с безопасного места.

Надеяться на то, что при активации гранаты есть время, за которое можно успеть укрыться, не стоит. Существуют дополнительные вставки, которые ввинчиваются вместо обычного замедлителя, они при срабатывании вызывают мгновенный взрыв.

Особую опасность растяжки и ловушки представляют для детей и подростков.

Мифы и реальность

Кинематограф, как известно, искусство главнейшее, но характерным его недостатком бывает чрезмерная картинность действа.

К примеру, партизан незаметно для фашистов приводит в действие ударный механизм, вытащив чеку и отпустив предохранительную скобу. Такая ситуация в реальной жизни невозможна. Устройство ручной гранаты не подразумевает скрытности использования. Были попытки сделать бесшумный детонатор, но по причине высокой опасности использования таких боеприпасов от них отказались. Запал ручной гранаты в момент срабатывания издает довольно громкий хлопок, после которого и начинается отсчет оставшихся до взрыва секунд.

То же касается и красивой привычки некоторых киногероев выдергивать чеку зубами. Это не просто трудно, это невозможно, даже если проволоку предварительно распрямить. Сидит чека прочно, поэтому выдернуть ее можно лишь приложив немалое усилие.

Понятно и желание режиссера сделать из взрыва гранаты некое подобие Хиросимы. На самом деле звучит он, конечно, громко, но на открытой местности не так уж оглушительно. Столбов черного дыма, доходящего до неба, тоже обычно не наблюдается, если, конечно, от взрыва не загорелся склад ГСМ.

Ручная граната – устройство малопредсказуемое в своем убойном действии. Были случаи, когда выживали люди, оказавшиеся совсем рядом с ее взрывом, а других убивало за десятки метров от него случайным осколком на излете. Слишком много зависит от случая…

fb.ru

технические характеристики, радиус поражения, устройство

Для пехоты, участвующей в бою, очень важно иметь эффективное средство борьбы с врагом. Таким средством является граната ф 1. Ее мощь, радиус убойного действия поражает воображение.

Прототип этого взрывного устройства был создан более ста лет назад. Граната до сих пор состоит на вооружении разных армий, в том числе российской, благодаря уникальным возможностям этого оружия.

Содержание статьи

История создания гранаты

Интересный путь прошло это простое, по своему устройству, средство обороны пехотинца. История ее начинается во Франции.

Именно здесь в 1915 году создали гранату под обозначением F1.

Она зарекомендовала себя самым лучшим образом и была вскоре принята на вооружении в России.

В нашей стране в период первой войны, имеется ввиду Мировой, конечно, она была усовершенствована.

Изобрели новый запал системы Ковешникова.

Но главные изменения произошли в советское время.

  1. В 1939 году изобрели, взяв за основу французский образец, собственную гранату Ф-1. Разработчик взрывного устройства инженер Храмеев оставил тот же принцип действия. Однако упростил и сделал более совершенным корпус.
  2. Следующий этап в усовершенствовании Ф-1 относится к началу Великой Отечественной войны. Именно в это время был создан конструктором Е. М. Вицени более простой, надежный и совершенный запал. Одновременно он был и безопаснее прежнего.
  3. Во времена ВОВ, а именно в 1942 году был также разработан «унифицированный запал к ручным гранатам», ставший универсальным, в последующее время, для нескольких типов гранат.

После войны запал модернизировали и его модификации УЗРГМ 1, 2, применяют в Ф-1, в РГ-42, а также РГД

Устройство гранаты

Ф-1 осколочная, противопехотная граната, предназначенная для метания из укрытия. Как видно из фотогравий в течение столетия внешний вид устройства не претерпел существенных изменений.

Корпус гранаты настолько идеален по своей конструкции, что не было необходимости, что-либо в нем менять.

Устройство ручной гранаты очень простое:

  • взрывное устройство состоит из металлического корпуса (сталистый чугун), овальной формы с оребрением, для того, чтобы после того как взорвется, образовалось как можно больше осколков;
  • запал типа УЗРГМ, в котором, по сравнению с УЗРГ изменена конструкция ударника, что позволяет свести к минимуму отказ оружия при использовании;
  • взрывчатая смесь, это тротил или тринитрофенол (сухая пикриновая кислота), бывают варианты, когда взрывчатое вещество имеет смесевой состав. В таком случае основой, как правило, является пироксилин (нитроцеллюлоза).

Т. е. граната содержит всего три основные части: корпус, запал, взрывчатое вещество.

В этой простоте главное преимущество – надежность.

Технические характеристики

Тактико-технические характеристики (ттх) Ф-1 сведены в таблицу, и представляют такую картину:

Масса 600г
Вес взрывчатой начинки 60г
На какое расстояние можно бросить 50-60м
Радиус разлета убойных осколков гранаты 40-50м
На каком расстоянии безопасно находится при взрыве 200м
Время горения замедлителя 3-4сек
Количество осколков после того как взорвалась до 300
Длина 110см

Характеристики гранаты ф1 говорят о том, что это взрывное устройство почти идеально для ведения оборонительных операций. А также для использования ее в диверсионной деятельности.

Радиус поражения позволяет нанести значительный ущерб живой силе противника.

Граната очень эффективна при применении в растяжках, как заградительная мера, если нет возможности установки противопехотных мин.

Как срабатывает запал

Боевые свойства гранаты во многом зависят от ее запала, а он состоит из:

  • чеки, представляющей собой металлическое кольцо, штыря из отрезка проволоки, который проходит через отверстие в запале;
  • ударника, стержня из металла, он заострен с одного конца;
  • пружины, приводящей в действие ударник;
  • рычага спуска в виде пластины, его назначение блокировать ударник, после того, как чека извлечена;
  • капсюля;
  • замедлителя;
  • детонатора.

Схема действия запала ручной гранаты выглядит таким образом:

  • после того, как извлечена чека, ударник удерживается с помощью рычага спуска;
  • отпустив рычаг, а это происходит во время метания, ударник приводится в действие и острым концом пробивает капсюль;
  • воспламеняется замедлитель, через несколько секунд срабатывает детонатор, происходит взрыв.

Снаряд срабатывает с замедлением, чтобы дать время бросающему солдату укрыться. Технические характеристики гранаты ф1 позволяют эффективно поражать противника.

Почему Лимонка?

По поводу сленгового названия лимонка есть несколько версий их происхождения:

  • из-за внешнего сходства с лимоном;
  • есть мнение, что за основу отечественной гранаты взята не только F-1, но и английская разработка Эдуарда Лемона отсюда, по фамилии создателя и название.

В армейской среде бытует другое название «фенюшка», во Франции название ручной осколочной гранаты «ананасовка», в Польше «черепаха».

Лимонка и особенности ее использования

Есть некоторые особенности хранения этого метательного снаряда. Заключаются они в том, что запал и корпус с взрывчатым веществом в деревянном ящике хранятся отдельно. Запал ввинчивается в гранату перед боем.

В инструкции по эксплуатации статья о хранении запалов говорится, о том, что они должны находиться в специальных герметичных коробках. Это чтобы они не подверглись коррозии.

Как отличить учебную гранату от боевой? В этом смысле особое значение имеет маркировка. Боевые гранаты окрашены в зеленый и темно-зеленый цвета. А модель гранаты окрашивают в черный цвет.

Делается это для того, чтобы визуально сразу же отличить боевую от имитационной гранаты. А последняя, естественно, используется для того, чтобы избежать во время обучения солдат несчастных случаев.

Но не только по этому признаку можно их отличить. У макета учебно тренировочной гранаты ф 1 кольцо от чеки, а также нижняя часть, самый кончик рычага, который необходимо прижимать после извлечения чеки, окрашен в красный цвет.

Бойцы должны переносить гранаты в специальном подсумке, рассчитанном на два снаряда. Или же в разгрузке, а также допускается транспортировка карманах. Но ни в коем случае не цеплять снаряды к ремню за кольца чеки.

Подготовка и метание гранаты

Характеристики Ф-1 требуют ответственного отношения к процессу подготовки и метанию гранаты. Тем более что эти снаряды являются оборонительными, а значит, требуют отточенных навыков обращения с ними.

  1. В первую очередь надо разогнуть проволочные усики, которые фиксируют чеку, так чтобы она самопроизвольно не выпала из запала.
  2. При этом правой рукой придерживается спусковой рычаг. Теперь можно выдернуть чеку. В таком положении гранату можно держать долго и, даже, в случае необходимости, вставить чеку обратно.
  3. Выбрав момент, гранату бросают в цель. Спусковой рычаг освобождает ударник, тот приводит в действие капсюль и происходит взрыв.

Через сколько взрывается граната?

Максимальное время 4 секунды.

Живая сила противника при использовании этого типа взрывчатого устройства страдает от поражения осколками.

Реальное применение в бою

На открытой местности фугасное действие (поражение избыточным давлением) Ф-1 ощутимо на расстоянии 3 – 5 метров от места взрыва. Радиус действия осколков (уверенного поражения) достигает 50, иногда 70 метров.

Самые крупные осколки могут отлететь на 200 метров от эпицентра взрыва.

Эти особенности диктуют и способы применения гранаты в бою:

  • наиболее эффективна она в замкнутых пространствах, т. е. в помещениях, где поражающая сила осколков максимальна;
  • в помещении и фугасное действие усиливается в несколько раз, что приводит к контузиям, а также полностью дезориентирует;
  • Ф-1 очень полезна при организации диверсий в качестве главного элемента растяжек, а также для подрыва автотехники, складов и т.п.

Иногда растяжки ставят с применением двух и более гранат.

А если убрать замедлитель, то можно добиться одного важного преимущества, т. е. мгновенного взрыва.

Такой же эффект дадут гранаты снаряженные минным взрывателем, действующим мгновенно.

Достоинства и недостатки

Граната Ф-1 состоит на вооружении многих армий уже не один десяток лет. В ближайшей перспективе, да даже и в далекой, вряд ли она будет снята с производства.

Причина тому ее неоспоримые преимущества.

  • Простота в изготовлении и дешевизна материала, из которого изготовляется корпус.
  • Простой и надежный запал, который действует дистанционно и надежно.
  • Высокое поражающее действие, особенно в замкнутых пространствах.

К недостаткам данного снаряда надо отнести слишком мелкие осколки, образующиеся при взрыве. Они обладают низкой поражающей способностью.

Минусом ее взрывателя является то, что замедлитель дает шанс врагу на спасение, хотя и небольшой. Ф-1 довольно тяжелый снаряд, далеко и точно бросить более чем пол килограмма груза удается не всякому.

Наступательные гранаты ргд своеобразный аналог Ф-1. Но они легче ее в два раза, а вот взрывчатого вещества в них больше также в два раза. Граната ргд имеет запал такого же типа, как и Ф-1.

Из-за меньшего количества осколков, но большего фугасного действия она используется в наступательных операциях.

Еще один тип это наступательные гранаты ргн. Их преимущество перед Ф-1 состоит также в меньшем весе.

Помимо этого немалое значение имеет и радиус действия как РГД, так и РГН – 15 – 20 метров.

Интересное видео

warbook.club

Ручные гранаты (Часть II) — Энциклопедия оружия и боеприпасов

Окончание. Начало в статье «Ручные гранаты» (Часть I)

Устройство и перспективы

Как говаривал Козьма Прутков, «веревка — вервие простое». Устройство типичной осколочно-фугасной гранаты на первый взгляд достаточно просто. Она состоит из корпуса, служащего вместилищем содержимого, боевого заряда и запала-детонатора. Однако кажущаяся простота и незатейливость гранаты пропадают при более детальном рассмотрении.

Корпус

Поначалу, как и положено в староглиняные времена, он делался из обожженной глины. Само собой, осколочное действие такой гранаты было минимальным, а ее ударная прочность — ничтожной. В процессе развития металлургии и совершенствования технологии литья корпуса стали делать чугунными. Хрупкость и твердость этого дешевого материала как нельзя лучше подходила для образования тяжелых и твердых осколков с острыми краями. Фрагментация чугунных корпусов поначалу не казалась проблемой. Однако насечки на корпусе оказались малоэффективными, поскольку большая часть корпуса дробилась при взрыве до пылеобразного состояния.

Когда потребовались наступательные гранаты, от чугуна пришлось отказаться. В ход пошла листовая сталь, из которой отштамповывались детали корпуса. Разумеется, коррозионная стойкость тонкостенного стального корпуса была низкой, поэтому корпуса гранат стали покрывать специальными защитными веществами.

Стальной тонкостенный корпус не может дать значительного осколочного эффекта, поэтому для создания большого количества осколков в наступательных гранатах прибегали к самым разнообразным ухищрениям. К примеру, внутри цилиндрического корпуса гранаты РГ-42 находится стальная лента, свернутая в рулон и плотно прилегающая к стенкам. При взрыве эта лента фрагментируется, создавая очень плотную, но компактную зону поражения.

На сегодняшний день корпуса гранат делаются из серого чугуна, стали, алюминия, ударопрочной керамики, твердой резины с запрессованными в нее полуготовыми осколками, пластмассы и даже из картона. Такое разнообразие применяемых материалов позволяет создавать гранаты с различным поражающим действием.

К примеру, корпус французской наступательной гранаты ОР37 выполнен штамповкой из алюминия, а у голландского образца R13C1 он делается из тонкого стального листа.

Боевой заряд

Пиротехника изобилует тонкостями. Физика взрыва неимоверно сложна и все еще плохо изучена. Поэтому все виды взрывчатки, используемые в гранатах, проверялись на практике. Марка ВВ, его количество, плотность, форма — все это исследовалось методом проб и ошибок в ходе лабораторных, стендовых и полевых испытаний.

Основное требование к боевому заряду — бризантное (дробящее) действие. На сегодняшний день известно множество бризантных взрывчатых веществ и смесей. Но далеко не все из них пригодны для ручных гранат.

Идеальная «боевая начинка» для осколочно-фугасной гранаты — это тринитротолуол (он же 2,4,6-тринитрометилбензол, он же тол, он же тротил, он же ТНТ), который впервые был получен немецким химиком Вильбрандом еще в 1863 году, но использоваться для снаряжения боеприпасов начал лишь с 1905 года. Эта взрывчатка обладает крайне низкой чувствительностью к детонации, поэтому выдерживает даже очень сильные удары (по некоторым данным, не детонирует даже при простреле). При этом она, в отличие от аммоналов, дает намного лучший дробящий эффект и удельную мощность взрыва. Да и чувствительность к влажности у ТНТ практически нулевая. Очень часто используется не химически чистый ТНТ, а его смеси с другими веществами, позволяющими добиться определенных взрывных характеристик. К примеру, 85-граммовый боевой заряд бельгийской наступательной гранаты PRB NR446 состоит из 60% тротила, 39% гексогена и 1% парафина.

Впрочем, в Первую, да и во Вторую мировые войны гранатные корпуса зачастую наполняли более слабыми пиротехническими составами, поскольку производство тротила далеко не всегда было достаточным. Принцип «годится все, что взрывается» зачастую приводил к тому, что целые партии гранат оказывались совершенно непригодными для использования.

Современный список инициирующих и бризантных взрывчатых веществ достаточно велик, чтобы сделать осколочно-фугасную гранату поистине грозным оружием. В капсюлях-детонаторах используются не только упомянутые фульминаты, но и азиды тяжелых металлов, и ацетилениды, и тетразен, и ГМТД (гексаметилентрипероксиддиамин), и ДАНФ (диазонитрофенол). Все они отличаются разной чувствительностью к трению, нагреву, наколу и позволяют создавать детонаторы любых мыслимых конструкций.

Среди бризантных ВВ, обладающих хорошим дробящим и фугасным эффектом, можно отметить уже упомянутый тринитротолуол, ТЭН (тетранитропентаэритрит), из которого, кстати, делают отличные детонирующие шнуры, гексоген (он же RDX), входящий в состав всемирно известной пластической взрывчатки С-4, октоген, еще более мощный, чем гексоген. Весьма перспективен гексанитробензол — одно из самых мощных бризантных ВВ на сегодняшний день. Его применение открывает путь к созданию миниатюрных гранат большой разрушительной силы. Те, кто хотя бы раз бегал марш-бросок в полном полевом снаряжении, смогут оценить всю привлекательность маленьких и легких боевых гранат.

Запал

Назначение этого устройства — обеспечить надежный подрыв гранаты после броска и не допустить ее самопроизвольного подрыва. Собственно говоря, изначально преследовалась только первая цель, а о второй задумались далеко не сразу.

Все гранатные запалы можно подразделить по действию на дистанционные и ударные. Первые обеспечивали фиксированную временную задержку взрыва, вторые же подрывали гранату при ударе определенной силы.

Первые дистанционные гранатные запалы были чрезвычайно простыми и крайне ненадежными. Они представляли собой огнепроводный шнур (фитиль), который давал некоторую временную задержку между моментом инициации гранаты и ее взрывом. Собственно, и в большинстве современных гранат этот узел остался неизменным, но он оброс такими «подробностями», что потерял всякое сходство с прародителем и получил название замедлитель.

Эволюция запала началась с изобретения Альфредом Нобелем капсюля-детонатора на основе фульмината ртути, который более известен как «гремучая ртуть». Как впоследствии выяснилось, именно «гремучая ртуть» оказалась идеальным детонатором для тротила.

Итак, на одном конце замедлителя, состоящего из порохового состава, помещается именно капсюль-детонатор. Но замедлитель должен чем-то поджигаться. Отметая в сторону спички, зажигалки, кремни, огнива и прочие бытовые орудия Прометея, остановимся на еще одном пиротехническом узле — воспламенителе. Таким образом, постепенно вырисовалась схема гранатного запала, просуществовавшая до сегодняшнего дня: воспламенитель — огнепроводный шнур (замедлитель) — детонатор. Причем именно принцип воспламенения породил большинство разнообразных схем и инженерных решений. Среди них можно выделить три основных: терочный, ударный и пружинный.

Терочный воспламенитель имеет много общего с обычной спичкой и с новогодней хлопушкой (той самой, которую надо дернуть за ниточку). Суть его состоит в том, что в чувствительный к трению пиротехнический состав запрессовывалась прочная шероховатая нить, которая при резком выдергивании создавала необходимое для воспламенения трение. Для изготовления таких пиросоставов обычно использовались красный фосфор и хлорат калия.

Терочными воспламенителями снабжались, например, всемирно известные «колотушки» Stielhandgranate 15 и Stielhandgranate 24. Их основным недостатком была необходимость незамедлительного броска гранаты после выдергивания шнура.

Ударный воспламенитель был чем-то сходен с терочным, но для его инициации использовалось не трение, а накол капсюля, содержащего чувствительный к удару состав. В принципе, здесь можно было использовать тот же детонатор Нобеля, но значительно менее мощный (нечто вроде капсюля унитарного патрона).

Для инициации гранаты с ударным воспламенением требовалось ударить выступающий шток бойка о любую достаточно твердую поверхность, после чего как можно быстрее бросать гранату. Недостатки такой схемы те же, что и в случае с терочным воспламенителем, но к ним добавляется и требование твердой поверхности, что в полевых условиях далеко не всегда достижимо.

Ударными воспламенителями комплектовались французские F1 первых модификаций.

Пружинный воспламенитель — это, по сути, доведенный до совершенства ударный. Его основу составляют капсюль и подпружиненный ударник, зафиксированный предохранительным шплинтом (чекой), снабженным кольцом. При выдергивании чеки ударник под воздействием пружины накалывает капсюль, который, в свою очередь, воспламеняет замедлитель.

Пружинный воспламенитель лишен недостатков ударного, а особенности его устройства позволяют с легкостью преодолеть и недостатки терочного. Оставался последний шаг, и он был сделан.

Схему автоматического запала с рычажным предохранителем разработал англичанин Миллс в 1914 году. Эта схема, претерпев незначительные изменения, сохранилась до сегодняшнего дня. Внутри верхней части корпуса гранаты №5 был расположен ударный механизм, состоявший из пружины, ударника с вырезом для спускового рычага, самого рычага и трубки, в которой помещался ударник с пружиной. Функцию цапф для оси рычага играли специальные выступы корпуса гранаты. Через отверстия в этих выступах продевалась проволочная чека, удерживавшая рычаг от проворота и спуска ударника с боевого взвода.

Смысл всех этих хитростей был прост и очевиден: после выдергивания предохранительной чеки подпружиненный ударник удерживался во взведенном состоянии спусковым рычагом, зажатым ладонью гранатометчика. Таким образом, готовую к броску гранату можно было удерживать в руке сколь угодно долго. При броске спусковой рычаг освобождал ударник, а дальше все шло по уже описанному сценарию.

Следует отметить, что ударный механизм запала системы Миллса был неотъемным от корпуса, а детонатор вставлялся снизу, что было весьма непрактично — визуально определить, заряжена ли граната, было невозможно.

Французские инженеры, наслушавшись неприятных отзывов о гранате F1 с ударным запалом, внимательно поглядели на противоположный берег Ла-Манша и решили переплюнуть англичан. Автоматический запал образца 1915 года к гранате F1, разработанный французами, учел в своей конструкции недостатки системы Миллса и стал функционально законченным устройством. В таком виде он надолго стал образцом для подражания при конструировании гранатных запалов в других государствах, в том числе и в СССР.

Немцы тоже пытались приспособить рычажный запал к «колотушке» Stielhandgranate 15, но новшество у фронтовиков не прижилось. Во всяком случае, известны находки этих гранат, кустарно переделанных под привычные терочные.

В 1941 году советскими оружейниками был разработан унифицированный запал УЗРГ-42 (унифицированный запал ручной гранаты образца 1942 года), который вытеснил находящийся до этого времени на вооружении запал Ковешникова, применявшийся в гранате Ф-1 и оказавшийся избыточно сложным в массовом производстве и ненадежным в полевых условиях. Собственно говоря, простой, дешевый и надежный УЗРГ-42 был гораздо ближе по своему устройству к системе Миллса, чем «заумный» запал Ковешникова с тремя пружинами, двумя цилиндрическими трущимися поверхностями и стальным шариком, фиксирующим шток ударника.

Позже его сменил УЗРГМ, в котором буква «М» означала «модернизированный». Правда, «модернизация» состояла лишь в увеличении окна спускового рычага, что облегчало освобождение штока взрывателя при броске, и в незначительном изменении геометрии ударника. Спустя еще некоторое время появился УЗРГМ-2, который практически не отличался от УЗРГМ. Судя по всему, кому-то нужно было создавать видимость работы, чтобы своевременно получать премии, а принципиально новых идей в голову как-то не приходило.

Это миф:
следует заметить, что огромная вспышка огня, раскатистый грохот и туча дыма, которые сопровождают взрыв гранаты в кинофильмах и компьютерных играх, в жизни не встречается. Настоящий взрыв гранаты — это резкий и отрывистый хлопок, после которого остается редкое облачко сероватого дыма, мгновенно рассеиваемое ветром. Пламени нет вовсе, впрочем как и сколь-нибудь заметной воронки. Те, кто видят взрыв гранаты впервые, обычно испытывают сильнейшее разочарование.

Запалы ударного действия, несмотря на множество экспериментов в этом направлении, не получили в прошлом заметного распространения. Причина этого, скорее всего, состояла в ненадежности такой системы. Излишняя чувствительность могла привести к детонации при случайном ударе, а недостаточная к отсутствию детонации при ударе о цель. Из ручных противопехотных гранат, снабженных запалом ударного действия, можно привести немецкую оборонительную Handgranate 34. Единственные области, где запалы ударного действия были максимально уместны это ручные противотанковые и винтовочные гранаты. Первых мы уже вскользь коснулись, а вторые настолько обширная категория, что ей может быть посвящена отдельная статья.

Современные технологические возможности возобновили интерес к запалам ударного действия. На сегодняшний день изготовление достаточно надежных и чувствительных запалов вполне выполнимая задача. К примеру, перспективная российская разработка РГО/РГН, включающая в себя наступательную и оборонительную гранаты, снабжена двухрежимным дистанционно-ударным запалом.

По данным зарубежной печати, в настоящее время разрабатываются принципиально новые запалы термоэлектрического действия. Яркий пример такой системы — американский запал М217 гранаты М68, в котором начальный процесс до воспламенения замедлителя происходит по уже привычной схеме. А вот дальше — принципиальные отличия. За счет тепла, выделяемого горящим пиросоставом замедлителя, полупроводниковая термоэлектрическая батарея вырабатывает электрический ток, которым заряжается конденсатор. При ударе о препятствие цепь электрозапала замыкается и происходит мгновенная детонация. Если же электроцепь не срабатывает, то замедлитель догорает за семь секунд до конца и вызывает самоликвидацию гранаты.

Английская электротехническая фирма Ferranti Technologies разрабатывает электронный запал дальнего взведения ударного действия. Внешне он мало отличается от привычного автоматического рычажного запала. Однако после отбрасывания спускового рычага боевая пружина не воздействует на ударник, а резко проталкивает намагниченный стержень сквозь катушку индуктивности. Наводимый при этом электрический ток заряжает миниатюрный конденсатор, питающий цепь электродетонатора. Одновременно с этим происходит боевой взвод самого детонатора. При ударе гранаты о преграду инерционный выключатель замыкает цепь и происходит взрыв.

В запале есть три ступени предохранения от случайного взрыва. К примеру, при падении гранаты раньше, чем через одну секунду после броска, она автоматически становится небоеспособной.

Зал громкой славы

Экспозиция «гранатного музея» невелика, хотя при желании в ней могло быть больше трех сотен совершенно уникальных экспонатов. Только за период Первой мировой войны воинственное человечество наклепало не менее сотни разнообразных гранат весьма удивительных форм и очертаний.

Поэтому ограничимся перечислением лишь теми представителями «народца со взрывным характером», которые были упомянуты в статье.

Германия
Kugelhandgranate 13
Stielhandgranate 15/24
Handgranate 34
Eihandgranate 39
Nebelhandgranate 39
DM51
M-DN

Франция
Ручная граната образца 1914 г.
Ручная граната F1 образца 1915 г.
LU213
SAE210/310 ALSETEX

Великобритания
Ручная граната Миллса № 5, № 23, № 36 образца 1915 г.
L2A2
СССР/Россия
РГД-33
РГ-42
РГД-5
Ф-1

США
Mk2A1
Mk3 A2
M26
M61
M67/68

Австрия
ARGES Hg77
ARGES Hg84
Нидерланды
NR20 C1

Итак, знакомство с гранатами состоялось. Разумеется, тема гранат слишком обширна для статьи, поэтому эту статью следует считать исключительно обзорной и никоим образом не претендующей на полноту освещения материала.

Из статьи Александра Домингеса

weaponland.ru

Ручная оборонительная граната «лимонка» Ф-1: описание, характеристики и отзывы

Есть на свете немало оружия, которое само по себе является действительно легендарным. К такому относится и граната «лимонка», более известная под индексом Ф-1. Многие считают, что появилась она сравнительно недавно, тогда как это далеко не так: этот вид был она вооружении РККА уже во время Великой Отечественной войны. Так когда появилась «лимонка» и в чем заключаются ее достоинства и недостатки?

Основные характеристики

Эта граната относится к классу ручных оборонительных средств. Проще говоря, она предназначается для поражения живой силы противника осколками вследствие использования ее солдатом вручную, без применения каких-то вспомогательных средств для броска. Словом, классическая граната, принцип действия которой не менялся еще со времен славного бомбардира Петра Алексеевича. Время замедления – от 3,2 до 4,2 секунды, достаточно «размытое».

Чем отличается оборонительная разновидность? Этот термин означает, что при взрыве образуется достаточно большое количество массивных осколков, разлетающихся на дальность, заметно превышающую таковую для броска. Солдат после метания такой гранаты в обязательном порядке должен прыгнуть в достаточно надежное укрытие. В противном случае высока вероятность его поражения собственным оружием. Вот какую гранату называют «лимонкой».

Внешние отличия

Характерный признак – ребристый корпус, отливаемый из особого сорта чугуна. Он подразделен ровно на 32 сегмента. Теоретически это должно означать, что при подрыве образуются все те же самые 32 осколка, но на практике так выходит далеко не всегда. Вместе с запалом граната «лимонка» весит целых 0,6 кг. В роли взрывчатого вещества выступает тротил. Навеска – 60 граммов. Запал характерен своей универсальностью, так как может быть использован одновременно с гранатами РГ-41, РГ-42, РГД-5. Индекс его — УЗРГМ.

Следует помнить, что боевые гранаты окрашиваются строго в зеленый цвет, который может варьироваться от хаки до темно-оливкового. Учебный вариант – черный, на поверхности «снаряда» в этом случае имеется две белые полосы. Помимо этого, учебная граната «лимонка» имеет отверстие в нижней части. Важно! У боевого запала никакой индикационной окраски нет.

Учебная граната отличается тем, что у нее чека и вся нижняя часть прижимного рычага окрашены в алый цвет. Так как сделать «лимонку» (гранату) учебную можно из боевой, выкрутив запал и «прожарив» корпус на костре (ВВ просто выгорит, без взрыва), то при изготовлении «эрзаца» об этой особенности забывать не нужно. В противном случае на учениях кто-нибудь может «поймать» сердечный приступ.

Откуда пошла «лимонка» по земле русской?

Скорее всего, прототипом послужила граната Мильса времен Первой мировой войны. На тот момент это было наиболее совершенное в своем классе оружие. Это предположение наверняка не лишено крупицы истины, так как формой и принципом конструкции осколочной рубашки они на удивление схожи. Впрочем, есть и другая точка зрения.

Ф. Леонидов считает, что непосредственной моделью для сборки послужила французская F-1 (!), которая была принята на вооружение в 1915 году и… английская граната системы Лемона (одна из версий, почему гранату Ф-1 называют «лимонкой»). Но так ли это на самом деле, никто доказать уже не сможет.

В принципе, это не так уж и важно, ибо конструкция запала – исконно отечественная, да и высокая технологичность производства – дань советской оружейной традиции. И английские, и французские образцы времен ПМВ значительно сложнее в изготовлении и дороже.

Разные варианты запала

Сперва она комплектовалась запалом, автором конструкции которого был Ф. В. Ковешников. По принципу работы он был абсолютно схож с современным, но отличался несколько большей трудоемкостью изготовления. Но основной его недостаток был в том, что «кушала» его только ручная оборонительная граната Ф-1 «лимонка».

В 1941 году Е. М. Вицени и А. А. Бедняков создают модель УЗРГ, которая подходит практически ко всем отечественным гранатам. Конструкция эта оказалась настолько удачной, что после войны под именем УЗРГМ (модифицированный) остался на вооружении и производится по сей день.

Хранятся гранаты в деревянных ящиках. Фасовка – по 20 штук. Запалы хранятся там же, но в металлических банках (запаянных), по десять штук в упаковке. Вес полностью укомплектованной тары – ровно 20 килограмм.

О разлете осколков и везении

О максимальной дальности броска говорить сложно: если солдат — мастер спорта по метанию диска, она может превышать 100 метров. Физически развитый человек швырнет ее (в среднем) на 30-35 метров. Осколки (на практике) разлетаются примерно на 30 метров. Здесь следует сделать важное отступление.

Практически во всех инструкция сказано, что граната «лимонка» «разбрасывает» осколки на 150-200 метров. Это не совсем фантастика: действительно, отдельные «ошметки» могут залетать и на такую дистанцию. Но про зону гарантированного поражения в этом случае никакой речи не идет.

Более того, в иных ситуациях на 200 метров улетают осколки даже от РГ-42, создатели которой о подобных рекордах и не заикались. Это не показатель. Опыт участников реальных боевых действий говорит, что зона гарантированного поражения у мин, гранат и тому подобного «добра» составляет примерно 35-40 метров, не больше. Если дальше – то здесь все зависит уже от индивидуального везения. Если совсем-совсем повезет, то есть вероятность и в метре от взорвавшейся «лимонки» остаться в живых.

О реальном применении гранат в бою

Бывалые солдаты говорят, что метательные гранаты – штука крайне капризная и непредсказуемая. Чего от нее ждать, не знает никто. Неоднократно фиксировались случаи, когда люди погибали от осколка собственной гранаты, в то время как у противника даже поцарапанных людей не оказывалось. Особенно актуально это в горах, где и в самом деле самый «молодец» — штык, так как в некоторых ситуациях там даже стрелять бывает опасно.

Конечно, в кино голливудские герои броском одной наступательной (!) «хлопушки» могут уничтожить до взвода злодеев включительно. В реальности осколочная граната Ф-1 «лимонка» может доставить много проблем тому человеку, который ее метнул, а не его противникам.

Реально задокументированное чудо

В 1987 г. в в/ч 74292 был реальный случай, когда Ф-1 взорвалась внутри (!) танка Т-62. А люки при этом были открыты. Проводились «стоячие» учения, на месте командира танка был молодой солдат, в роли заряжающего выступал комроты в чине капитана. Так вот. Командир вообще не получил никаких повреждений, а солдату в руку прилетел крошечный осколок. Зато вся внутренняя танковая «требуха» была буквально изрешечена осколками.

Случай напоминает сказку, но он реально задокументирован. Так что надеяться гранатой «выкосить» целую роту противников – затея довольно-таки бесперспективная. В гористой или лесистой местности враг (если он хоть как-то обучен) почти наверняка сумеет укрыться от поражающих факторов взрыва.

О правильном использовании

Перед применением солдат должен разогнуть предохранительные усики, а затем взять гранату таким образом, чтобы рука полностью фиксировала прижимной рычаг к корпусу. Перед самым броском (!) нужно выдернуть чеку. Держать «лимонку» в таком положении можно неограниченно долгое время, так как при сжатом рычаге капсюль не инициируется, а потому взрыв не произойдет.

Как только будет выбрана цель, следует энергично метнуть в нее гранату. Рычаг в этот момент провернется, освободив боевой ударник, и отлетит в сторону. Ударник инициирует капсюль (проколов его), а через три-четыре секунды произойдет взрыв.

Помните, как в фильмах неоднократно показывали эпизод, когда отчаянный матрос (солдат, революционер, партизан и т. д.) в последнем, отчаянном рывке выдергивает чеку зубами? Если вы решите повторить этот трюк, заранее озаботьтесь наличием хорошего стоматолога, так как передние зубы вам 100% придется менять. Даже рукой, если фиксирующие усики не разогнуты, такой подвиг может совершить разве что Шварценеггер в молодости, так что какие уж тут зубы… Словом, не вздумайте выдирать чеку таким образом!

Байки с полигона, или Отзывы об использовании

В армию нашу попадают самые разные люди. У некоторых «лимонка» (граната учебная, но на ситуацию это особенно не влияет) вызывает такой неконтролируемый ужас, что на огневом рубеже они начинают творить самые разные «непотребства». Чаще всего это выражается в том, что человек намертво сжимает ее в руках и не слышит никаких приказов.

Иные же способны бросить в цель чеку или же, размахнувшись для «героического» броска, запустить гранату на метр-полтора. Это же не петарда – граната! «Лимонка» в этом случае и в самом деле смертельно опасна не для мишени, а для самого бойца.

Как ни странно, но женщины в армии ведут себя при обращении со столь опасным предметом намного адекватнее. Они сосредоточены, исполнительны и старательны. Эмоции в этот момент их не посещают вовсе! Зато после броска они охотно делятся с подругами об «испытанном ужасе» и «трясущихся поджилках».

Преимущества Ф-1

Отчего же это оружие, появившееся фактически уже сто лет назад, и по сей день активно используется не только в нашей армии, но и в ВС других государств бывшего СССР? Самые важные обстоятельства – простота, технологичность и дешевизна производства. Процесс последнего был предельно прост: производилась отливка корпуса, в него помещали расплавленный тротил, остужали…

И граната была готова! Сравните это с выпуском тех же РГО, когда используется сталь, пластик, прочие материалы. «Лимонки» же могло выпускать любое предприятие, у которого имелся хоть какой-то литейный цех.

Кроме того, увесистость гранаты позволяет эффективно ее использовать в городских условиях: будучи брошенной с достаточной энергией, она легко пролетит через стекло, ветки, прочие препятствия. Кроме того, подрыв никак не зависит от силы, с которой Ф-1 столкнется с поверхностью. Она может упасть на дерево, камень, сталь, в болото или реку, но все равно взорвется (как правило).

Кроме того, граната Ф-1 «лимонка» достаточно мощная и убойная. А что еще нужно военным? Как ни странно, многое. Есть у этих гранат и недостатки.

Минусы «лимонок»

Во-первых, вес. Целых 0,6 кг! В боевых условиях это очень значительная масса. Во-вторых, «размытое» действие запала: от 3,2 до 4,2 с. Более того, на практике постоянно встречаются образцы, которые могут взорваться как через меньшее, так и через большее время. В одной из частей Забайкалья это обстоятельство чуть было не привело к трагедии, когда граната взорвалась через восемь секунд!

Солдат в это время уже высунулся из-за укрытия, и только по счастливой случайности его не нашинковало осколками. Кроме того, в боевых условиях длительное действие запала может приводить к тому, что особенно «шустрый» противник просто выбросит прилетевший к нему «подарок».

В-третьих, нет варианта гранаты, которая бы подрывалась сразу после контакта с целью. Это так называемые горные модели. В Афганистане это неоднократно приводило к трагедиям, когда брошенный снаряд отскакивал от камня и прилетал обратно. Все эти недостатки отсутствовали у гранат РГО и РГН. Но они были значительно дороже и сложнее в производстве, да и выпуск их пришелся на период развала СССР. Так что на страже осталась все та же самая «эфка».

Граната «лимонка» Ф1, имея многие положительные качества, в любом случае еще много лет будет стоять на вооружении нашей армии.
