«Краткая справка: Советский истребитель Як-7 времен Второй Мировой войны — учебный самолет, ставший боевым. Характеристики, история создания и боевого применения»

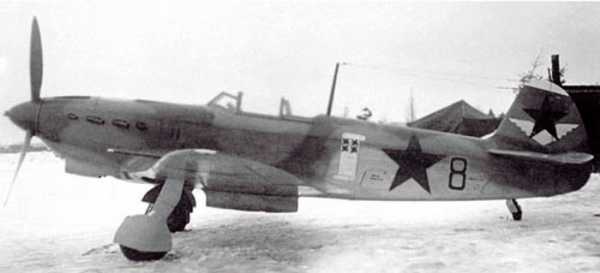

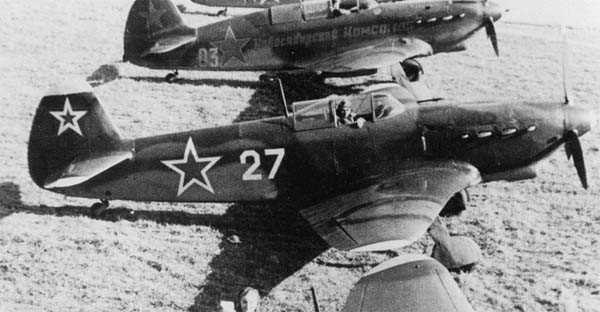

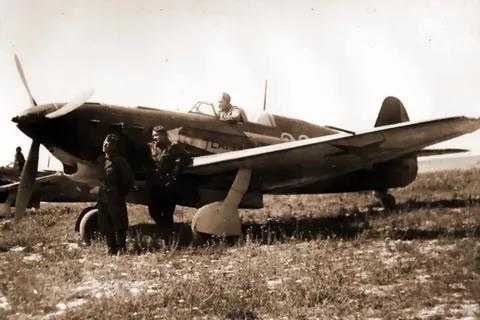

Истребитель Як-7Б
Немного о нумерации истребителей ОКБ Яковлева
Если кто проследит хронологию самолетов ОКБ Яковлева времен войны, он заметит одну странность: номера моделей идут не по порядку от меньшего к большему, а выстраиваются в замысловатый шифр: Як-1, Як-7, Як-9, Як-3. Ответ на самом деле прост — эти 4 самолета представляют собой по-сути два «семейства» — Як-1 и Як-3, а также Як-7 и Як-9 родившиеся из одного проекта, но развивавшиеся по разным сценариям.
История создания истребителя Як-7
Когда самолет И-26 — будущий Як-1 ещё находился на стадии проектирования, ОКБ А.С.Яковлева получило задание создать на его базе учебно-тренировочную машину И-27 (или УТИ-26). Работа над самолетом началась 25 января 1940 года. От И-26 его отличала двухместная кабина, закрытая общим фонарём, но с индивидуальными сдвижными частями. Вооружение И-27 состояло из 2 синхронных пулемётов ШКАС. Для сохранения центровки крыло пришлось сдвинуть вперёд на 100 мм.

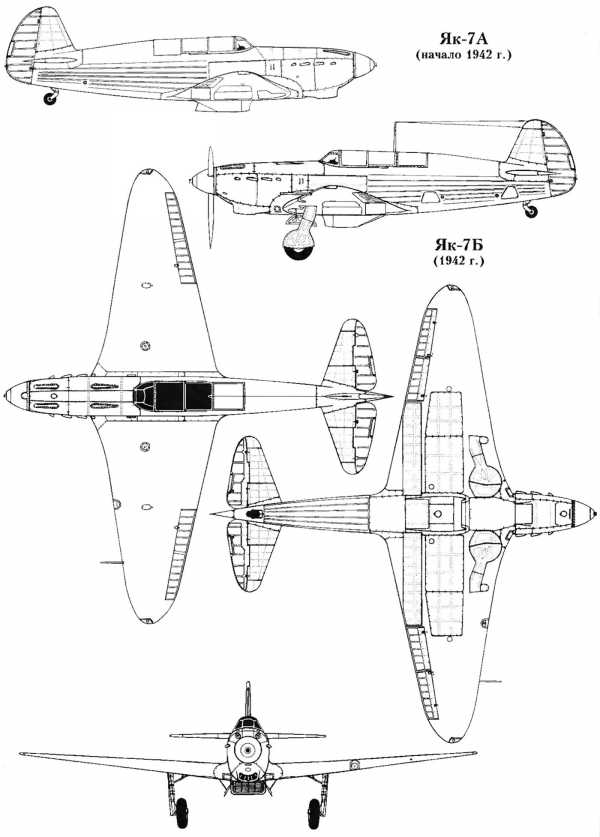

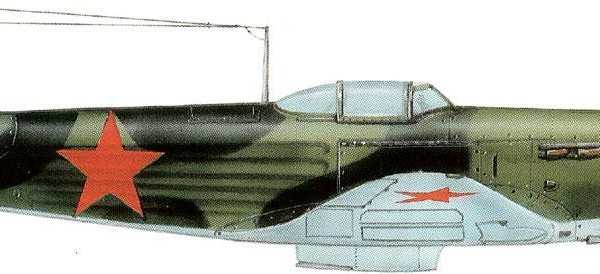

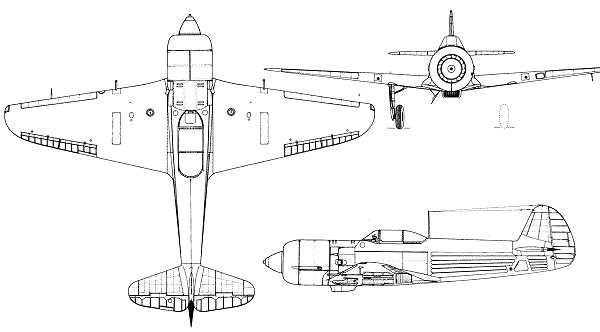

Чертеж истребителя Як-7
Первый И-27 поднялся в воздух 1 июля 1940 года, а в марте 1941 года, после ряда испытательных полетов и доработок, началось серийное производство на заводе №301 в Химках под обозначением Як-7УТИ. Производство продолжалось до эвакуации завода в Новосибирск в сентябре 1941 года.
Летом 1941 года началась война, и на фронте очень скоро возникла нехватка современных боевых самолетов. Тогда ведущий инженер ОКБ Яковлева, К.В.Синельщиков и предложил переделать в истребитель уже освоенный промышленностью учебный Як-7УТИ.
Проектирование было осуществлено бригадой конструкторов во главе с Синельщиковым на заводе №301. На самолёте установили мотор-пушку ШВАК, по 3 направляющих для реактивных снарядов под каждым крылом, бронеспинку и протектированные бензобаки. Задняя кабина осталась, но дублирующее управление из неё было демонтировано. Результат был несколько обескураживающий — вчерашний учебный самолет не только не уступал «боевому» Як-1, но даже, отчасти, превосходил его. Самолет немедленно был запущен в производство на заводах №301 и №153 (в Новосибирске).
Конструкция истребителя Як-7
Истребитель Як-7 представляет собой свободнонесущий низкоплан смешанной конструкции. Как и «двоюродный брат» Як-1, Як-7 имел ферменный каркас из стальных труб, фанерную обшивку носовой части и полотняную хвостовой. Капоты двигателя, обтекатели и щитки были дюралевыми. Неразъёмное крыло — деревянное, с обшивкой из фанеры, оклееной полотном. Хвостовое оперение, в отличие от Як-1 было металлическое.

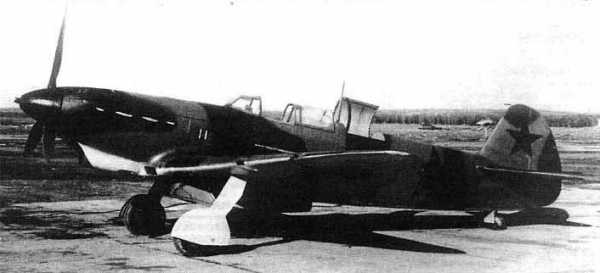

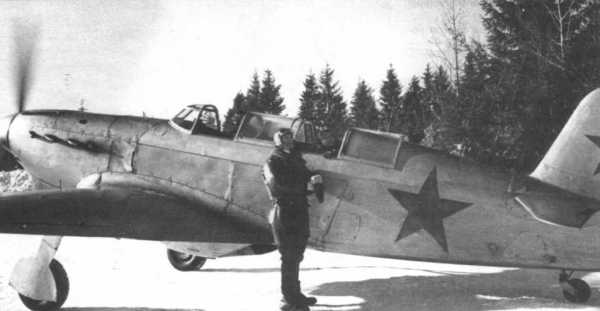

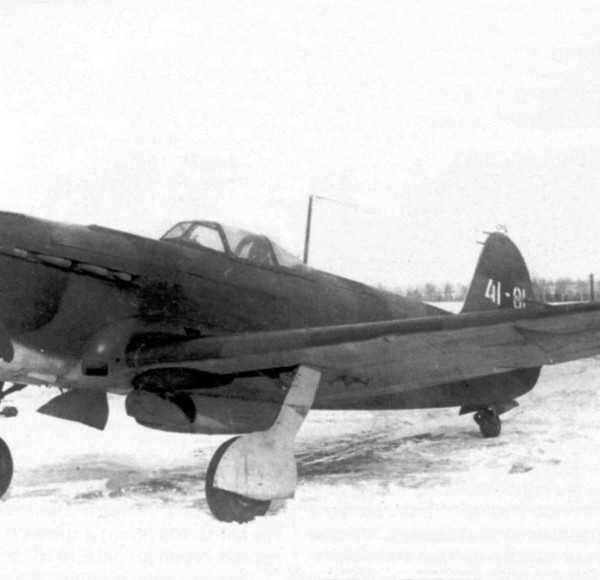

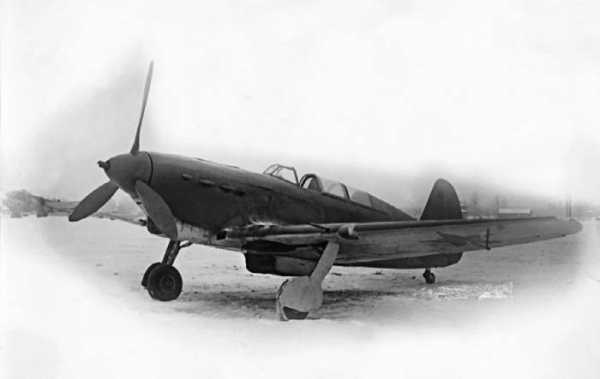

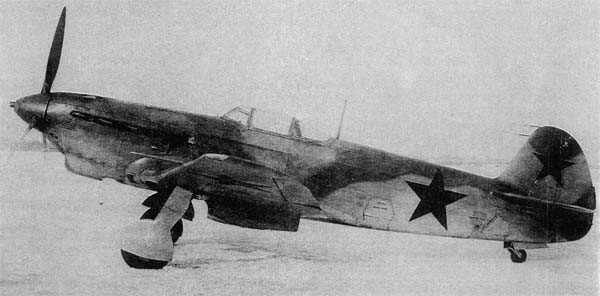

Истребитель Як-7 с непрозрачным фонарем второй кабины
Шасси убирающееся, трёхопорное, с хвостовым неубирающимся костылём (позже — с убирающимся колесом). Топливо размещалось в крыле в 4 протектированных баках. Фонарь кабины аналогичен УТИ-26 (характерный удлиненный), с модификации Як-7А вместо плексигласа в «задней кабине» использовалась фанера, а начиная с модификации Як-7Б, фонарь был уже каплевидной формы.
Вооружение состояло из 20-мм мотор-пушки ШВАК и 2 синхронных 7,62-мм пулемётов ШКАС, установленных в фюзеляже над двигателем, 6 реактивных снарядов РС-82 под крылом. В отсеке за кабиной могли устанавливаться фотоаппараты или подвешиваться бомбы. Во время перелёта с аэродрома на аэродром здесь оборудовалось место для техника.
Учебные версии УТИ-26 имели не протектированные топливные баки.
Модификации истребителя Як-7
- УТИ-26-I — первый прототип учебно-тренировочного самолёта с двухместной кабиной и двойным управлением. Вооружение состояло из 2 пулемётов ШКАС. Первый полёт 1 июля 1940 года.
- УТИ-26-II — второй прототип с измененным размером стабилизатора и рулей высоты, новым шасси. Первый полёт 16 сентября 1940 года.
- Як-7УТИ — серийный учебно-тренировочный, с неубираемым задним костылём, пониженными оборотами двигателя, непротектированными топливными баками. Вооружение — 1 пулемёт ШКАС. Первый полёт 18 мая 1941 года. В апреле-сентябре 1941 года на заводе №301 изготовлено 186 самолётов.
- Як-7 — серийный истребитель с протектированными баками, бронеспинкой в кабине пилота. Вооружение состояло из 1 пушки ШВАК, 2 пулемётов ШКАС, 6 реактивных снарядов РС-82. В сентябре-декабре 1941 года на заводах №301 и №153 изготовлено 62 самолёта.
- Як-7М — опытный вариант истребителя Саратовского завода №292 с вооружением из 3 пушек ШВАК, крылом уменьшенного размаха с автоматическими предкрылками и изменёнными законцовками. Прошёл испытания в декабре 1941 года, серийно не строился.
Характеристики Як-7 | |
|---|---|
| Страна: | СССР |
| Тип: | Истребитель |
| Год выпуска: | 1941 г. |
| Экипаж: | 1 человек |
| Двигатель: | М-105П, 1050 л.с. |
| Максимальная скорость: | 571 км/ч |
| Практический потолок: | 9250 м |
| Дальность полета: | 643 км |
| Масса пустого: | 2477 кг |
| Максимальная взлетная масса: | 2960 кг (нормальная взлетная) |
| Размах крыльев: | 10 м |
| Длина: | 8,48 м |
| Высота: | 2,9 м |
| Площадь крыла: | 17,15 кв.м. |
| Вооружение: | 1× 20-мм пушка ШВАК (120 снарядов), 2× 7,62-мм пулемета ШКАС (1500 патронов), 6х РС-82 |
Характеристики приведены для Як-7
- Як-7 М-82А — опытный со звездообразным двигателем воздушного охлаждения М-82А, а также крылом с автоматическими предкрылками, радиополукомпасом, отсутствием гаргрота за кабиной. Вооружение состояло из 2 синхронных пушек ШВАК в крыле и 1 синхронного пулемёта УБС. Изготовлен в конце 1941 года.
- Як-7-37 — истребитель с 37-мм пушкой НС-37. Оличался сдвинутой назад на 40 мм кабиной. Первый полёт в апреле 1942 года. В августе 1942 года изготовлено 22 самолёта.
- Як-7А — «доработанный» Як-7 с системой нейтрального газа, улучшенной аэродинамикой, фанерным колпаком вместо фонаря второй кабины, возможностью подвески до 100 кг бомб. Разработан в начале 1942 года. В январе-мае 1942 года на заводе №153 изготовлено 277 самолётов.
- Як-7Б — модернизированный Як-7 с двигателем М-105ПА (позже М-105ПФ), переработанными элементами конструкции, убирающимся хвостовым колесом, наличием радиостанции РСИ-4. Пулемёты ШКАС заменены на УБС. Первый полёт 28 января 1942 года. С апреля 1942 до июля 1944 годах на заводах №153 и №82 изготовлено 5120 самолётов. Выпускался также в модификации разведчика, с фотооборудованием размещенном за кабиной пилота (выпущено 350 самолётов).
- Як-7Б МПВО — истребитель для авиации ПВО с радиополукомпасом РПК-10 и посадочной фарой.
- Як-7В — «вывозной» учебный с двухместной кабиной, неубирающимся шасси, отсутствием вооружения. С мая 1942 по декабрь 1943 года на заводе №153 изготовлено 697 самолётов.
- Як-7Д — опытный дальний истребитель-разведчик. Крыло с металлическими лонжеронами, самолет отличался увеличенным запасом топлива. Изготовлен в 1942 году.
- Як-7ДИ — дальний истребитель, прототип Як-9 с металлическими лонжеронами и увеличенным запасом топлива. Вооружение состояло из 1 пушки ШВАК и 1 пулемёта УБС. Первый полёт в июне 1942 года.
- Як-7ПД — опытный высотный с двигателем М-105ПД мощностью 1160 л.с., каплевидным фонарём. Вооружение — 1 пушка ШВАК. Изготовлен летом 1942 года.
- Як-7Р — проект реактивного Як-7 с дополнительными 2 ПВРД конструкции И.А.Меркулова и 1 ЖРД конструкции Л.С.Душкина. Разрабатывался в 1942 году.
- Як-7Л — опытный с ламинарным профилем крыла. Изготовлен летом 1944 года.

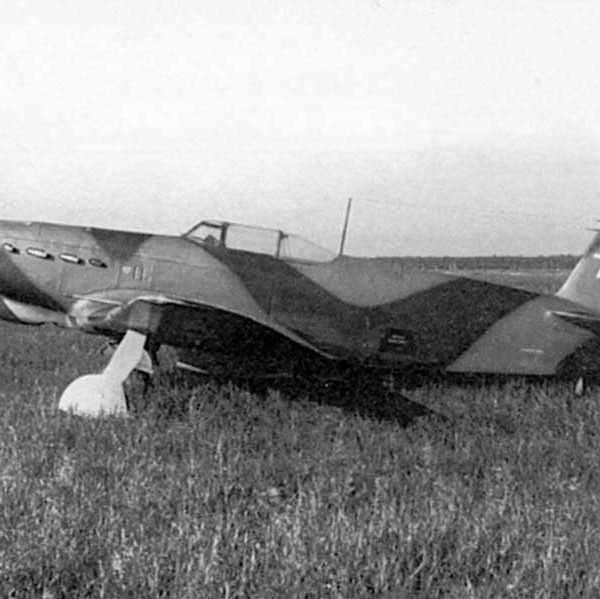

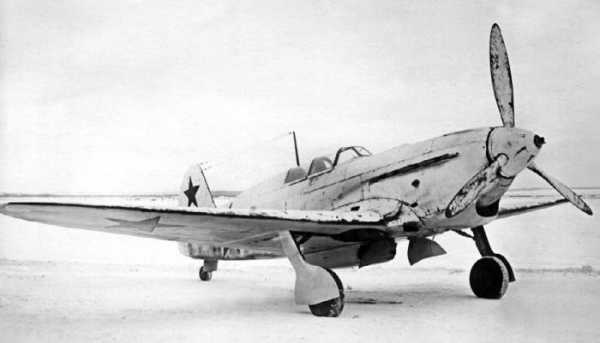

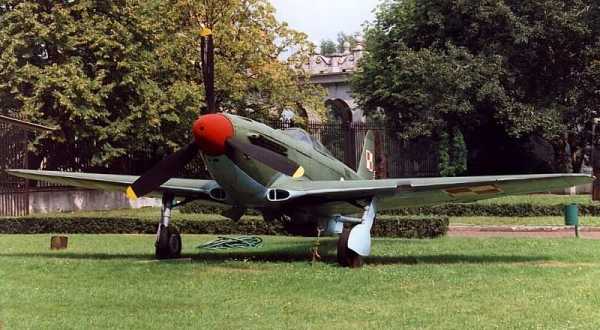

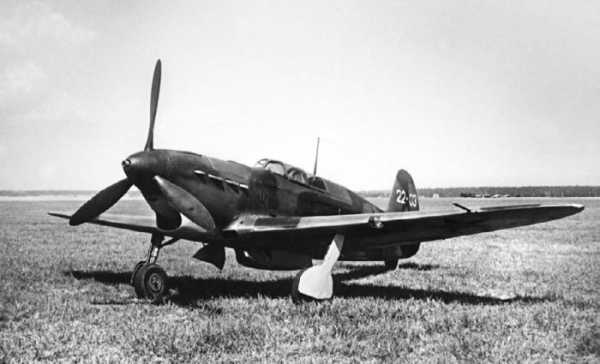

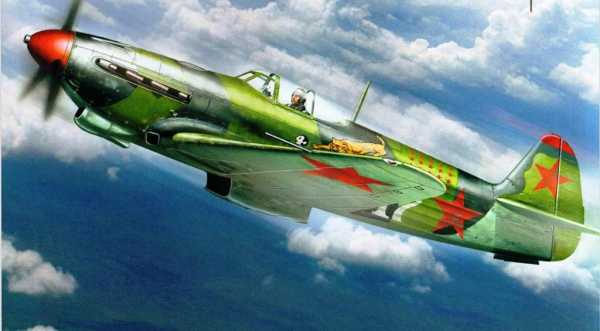

Истребитель Як-7
Эксплуатация истребителя Як-7
Як-7 — машина необычная. Первоначально учебный самолет, он во многом оставался таковым и в годы войны — именно Як-7 был той летающей лабораторией в которой отрабатывались десятки «мелочей» из которых складывается могучая сила современной авиации. Прямоточные двигатели, ламинарный профиль крыла, испытания гермокабин — все это впервые было опробовано на Як-7.
В производстве истребитель находился до июля 1944 года, за это время было выпущено 6399 самолётов Як-7 всех модификаций. дальнейшим развитием Як-7 стал Як-9 — самый массовый советский истребитель Великой Отечественной войны.
Як-7 состоял на вооружении советской армии до 1946 года, на экспорт машина не поставлялась.
Источник: компиляция по открытым источникам сети интернет, а также по книге «История конструкций самолётов в СССР. 1938-1950 гг.», Шавров В.Б.
armedman.ru
Яковлев Як-7. Фото и видео. История и характеристики.
Истребитель Як-7 был спроектирован советскими конструкторами и широко использовался во время Отечественной войны. Данная машина создавалась на авиастроительном заводе №301 под руководством конструктора А.С. Яковлева и инженера К.В. Синельщикова. Новый истребитель проектировался на базе уже существовашего учебного самолета типа Як-7УТИ.
Краткая история создания и конструктивные особенности аппарата ЯК-7
При создании машины типа УТИ-26 конструкторы даже не могли предположить, что этот аппарат будет использован как базовая модель нового истребителя. К переделке учебной машины приступили в первые годы войны, когда Красная Армия несла большие потери среди истребителей. Особенностью стало то, что данная машина успела пройти только заводские тесты и испытания, а государственные она так и не проходила. После заводских испытаний самолет был запущен в серийное изготовление. Несмотря на это, машина соответствовала всем требованиям заказчика.

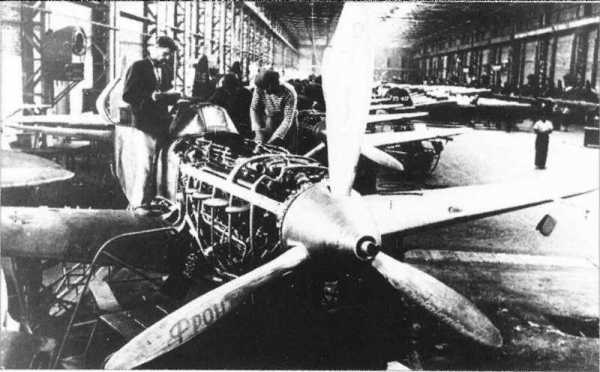

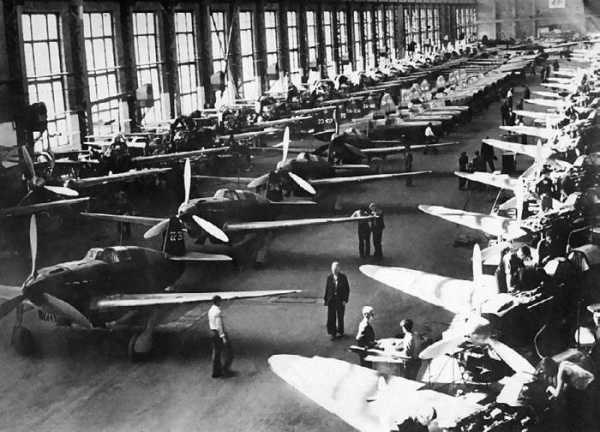

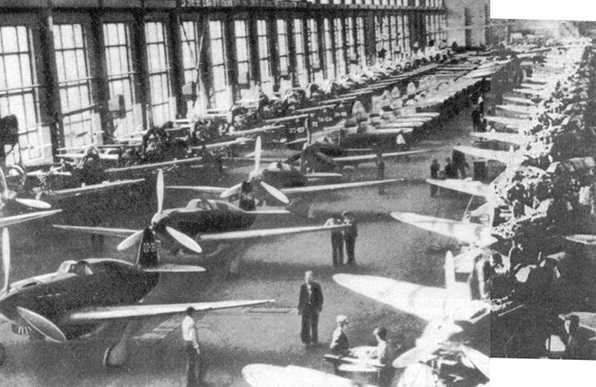

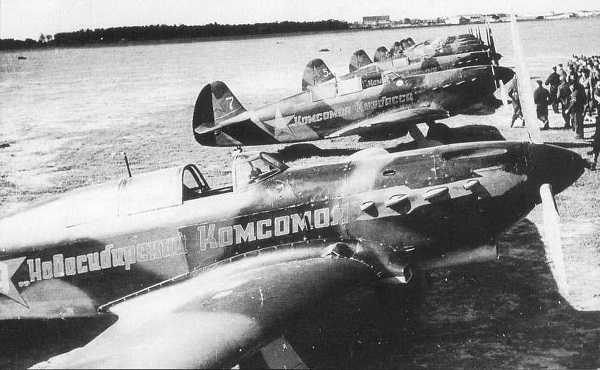

Изготовляли Як-7 в Подмосковье, в городе Химки, где осенью 41 года была выпущена 51 машина. Кроме того, производство осуществляли и в Новосибирске, до конца 41-го построили 11 Яков. Также истребители этого класса изготовлял и завод в городе Горьком. На 1942 год планировалось создать 2602 самолета Як-7.
Як-7 внешне очень был схож с предыдущей версией самолета, но отличался качественно лучшими летными и боевыми характеристиками. Преимуществом было то, что самолет имел мотораму, которая легко демонтировалась, за счет чего на данный аппарат можно было установить другой двигатель.
На новом истребителе модели Як-7 было установлено достаточно мощное вооружение, представленное крупнокалиберной пушкой, из которой можно было произвести 120 выстрелов. Также в вооружение входили два синхронных пулемета типа ШКАС с запасом патронов 1500 штук. На подкрылках размещались шесть ракетных установок, из которых запускались реактивные ракеты РС-82.
Летчики имели защиту в виде бронированной спинки кресла, чего не было на предыдущих самолетах. Были заменены топливные баки на баки протектированного типа. Также была переоборудована вторая кабина, в которой был размещен инструктор в исходной модели. Вторую кабину использовали как пассажирскую или для перевозки грузов. Также здесь можно было установить дополнительный топливный бак. За все время серийного выпуска было изготовлено 6399 единиц самолета Як-7. Нужно отметить, что все время конструкторы проводили доработки и модернизацию аппарата, за счет чего было выделено 18 различных модификаций данного истребителя.
Достоинства самолета Як-7:
- большая площадь остекления кабины, что позволяет эффективно производить боевые маневры и контролировать положение врага;
- отличные маневренные качества и на небольших высотах, а данные показатели имели только некоторые истребители;
- высокие скоростные показатели;
- боевая мощь, которая была представлена большим количеством вооружения, за счет этого данная машина поистине качественно справлялась с уничтожением вражеских самолетов;
- несмотря на то, что самолет имел поршневой двигатель, он все же обеспечивал очень быстрый набор высоты; данная машина могла выполнять даже некоторые фигуры высшего пилотажа.
Недостатки истребителя Як-7
- Несмотря на мощное оружие, запас патронов был недостаточным, поэтому иногда во время боя наши пилоты оставались просто безоружными. Особенно остро данная проблема проявлялась при боях, которые велись далеко от своего аэродрома.
- На машине была установлена броня средней толщины, что позволило снизить массу и увеличить скорость, но при этом самолет Як-7 стал более уязвим для огня противника.
Як-7 характеристики:
| Модификация | Як-7 |
| Размах крыла, м | 10.00 |
| Длина, м | 8.50 |
| Высота, м | 2.75 |
| Площадь крыла, м2 | 17.15 |
| Масса, кг | |
| пустого самолета | 2477 |
| нормальная взлетная | 2960 |
| Тип двигателя | 1 ПД М-105П |
| Мощность, л.с. | 1 х 1050 |
| Максимальная скорость , км/ч | |
| у земли | 471 |
| на высоте | 560 |
| Практическая дальность, км | 643 |
| Скороподъемность, м/мин | 735 |
| Практический потолок, м | 9250 |
| Экипаж | 1 |
| Вооружение: | одна 20-мм пушка ШВАК (боезапас 120 снарядов) и |
| два 7.62-мм пулемета ШКА |
Як-7 видео

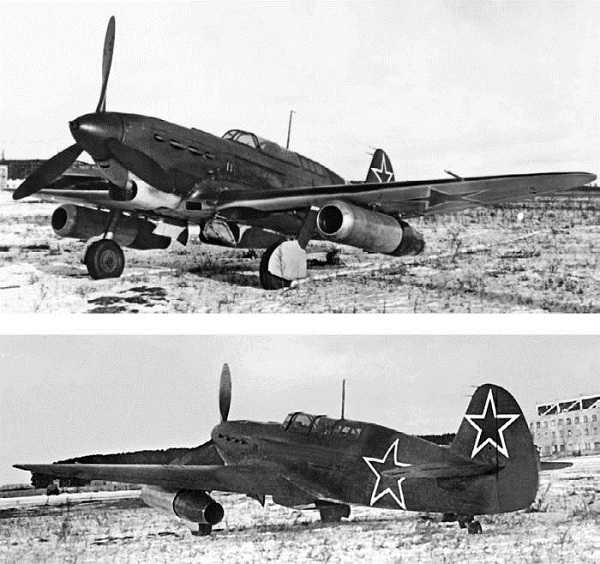

Яковлев Як-7Р
Як-7Р – проект перехватчика-истребителя на базе самолета Як-7.
Решение о создании реактивного перехватчика-истребителя путем модификации уже производимого серийно Як-7 в военных условиях было целесообразно, ведь позволяло построить самолет в минимальные сроки. Решение приняли после просмотра и тщательного анализа шести эскизных вариантов конструкций реактивного истребителя-перехватчика.
На самолете планировали применить комбинированную силовую установку, в составе которой были два ПВРД ДМ-4С конструкции И.А. Меркулова и один жидкостный ракетный двигатель Д-1А разработки Л.С. Душкина.
Двигатели ДМ-4С, которые вырабатывали максимум тяговых усилий, размещались под крылом, а дополнительный Д-1А расположили в хвостовой части фюзеляжа. Его применяли для кратковременного набора скорости во время взлета перехвата и догона воздушной цели.
Как горючее ДМ-4С использовал бензин, который поступал из крыльевых баков. Для Д-1А топливом был керосин, окислителем – азотная кислота.
В проекте самолета была компоновка с четырьмя крыльевыми бензобаками (по два на каждую крыльевую консоль), два керосиновых бака, размещенных позади кабины, и резервуар для азотной кислоты рядом с керосиновыми баками.
Исходя из внедрения принципиально новой силовой установки, провели уборку винта, двигателя М-105ПА, моторамы, капота двигателя, водо- и маслосистемы и т.д. В винтомоторной группе Як-7 остались только четыре бензобака с проводкой, располагающиеся в крыльях.
Хвостовое колесо с резиновым пневматиком заменили на металлический ролик. На место установки двигателя путем фиксации в четырех точках к фюзеляжу подвесили кабину летчика, которая представляла собой каркас, сделанный из стальных труб и обшитый дюралюминиевым листом. Из-за выноса кабины вперед длина самолета увеличилась на 1,325 м. Место, которое в Як-7 занимала кабина экипажа, в Як-7Р отводилось для керосиновых баков и резервуаров азотной кислоты.
Из-за установки в хвостовой части жидкого реактивного двигателя обрезали руль управления в нижней части и нарастили в верхней. За счет этого увеличилась общая величина хвостового оперения на 0,042 м.
Истребитель-перехватчик вооружили двумя пулеметами УБС, каждый из которых имел боезапас 200 патронов.
Работы по проектированию Як-7Р завершились в конце августа 1942 г. Реализовать проект не удалось из-за отсутствия надежных серийных ПВРД в военное время. В распоряжении конструкторов был лишь ЖРД Д-1А, которым оснастили реактивный самолет БИ разработки В.Ф. Болховитинова.
Хоть самолет и не удалось построить, однако в ходе проектирования был поднят ряд ключевых вопросов по поводу оснащения самолета различными типами силовых установок с применением ракетных и воздушно-реактивных двигателей. Эти знания применили во время разработки самолета Як-3РД.
ПВРД – это подвесные подкрыльные пустотелые цилиндры, которые имели обтекаемую форму. В них происходило сжигание бензина, которое вызывало выработку дополнительной тяги, последняя напрямую влияла на повышение скорости самолета.
Такие двигатели имели несложную конструкцию. Их впервые испытали на самолетах И-153 и И-15. Совершив 60 полетов, получили средний прирост скорости в пределах 25-30 км. Еще один плюс – небольшая масса двигателя (24 кг). Но такие моторы сильно прожорливые – потребляли 20 кг бензина за 1 мин., поэтому их было целесообразно использовать только во время догона противника. На малых скоростях и во время взлета прибавка к скорости была небольшой. Такие двигатели планировалось устанавливать внутрь фюзеляжа некоторых новых летательных аппаратов.
Самолеты
avia.pro
Советский истребитель Як-7: история создания, описание и характеристики
Як-7 – это советский одноместный поршневой истребитель периода Второй мировой войны, созданный в ОКБ Яковлева на базе учебно-тренировочной машины Як-7УТИ. Выпуск самолета начался в конце 1941 года и продолжался до 1944 года. Як-7УТИ, будучи разработан для тренировки летного состава, претерпел в дальнейшем ряд удивительных превращений и сыграл весьма важную роль в истории Великой Отечественной войны.
За время производства было разработано восемнадцать различных модификаций этого истребителя, десять из которых пошли в серийное производство. Всего было выпущено более 6300 самолетов Як-7. С 1942 года «семерка» на фронте стала постепенно вытесняться истребителем Як-9, который впоследствии стал самой массовой советской боевой машиной военного периода.
Несмотря на некоторые недостатки, летчики хорошо относились к Як-7. Качество их изготовления зачастую было выше, чем у истребителей Як-1, на базе которых они были созданы. Отменные летные характеристики и мощное вооружение позволяло пилоту не только постоять за себя в бою, но и выйти из него победителем.
По сравнению с Як-1, истребитель Як-7 был более проработанным, в его конструкцию были внесены целый ряд улучшений, которые сделали эту машину более управляемой, безопасной и удобной в обслуживании.
Выпуск самолета Як-7 был налажен на четырех авиазаводах: №82 и №301 (г. Москва), №21 (г. Горький) и №153 (г. Новосибирск).
История создания Як-7
В конце 30-х годов в Советском Союзе шла лихорадочная работа по созданию нового современного истребителя. К ней были привлечены лучшие отечественные конструкторские бюро: Лавочкина, Микояна, Яковлева. Новую машину планировали строить массово, поэтому практически сразу же встал вопрос о максимально быстром освоении истребителя в строевых подразделениях. Нужен был современный учебно-тренировочный самолет, характеристики которого бы не уступали новым боевым машинам. Его разработкой было поручено заниматься конструкторскому бюро под руководством Александра Сергеевича Яковлева.
Работы над новым тренировочным самолетом начались еще в 1939 году, за основу был взят истребитель Як-1, разработкой которого в то время занимались конструкторы КБ.
4 марта 1940 года появилось постановление советского правительства о создании учебно-тренировочного истребителя на базе опытного самолета И-26.
Испытания учебно-тренировочной машины начались летом 1940 года, самолет показал весьма неплохие летные качества: на высоте 4500 метров он смог достичь скорости 586 км/ч. Однако УТИ-26 (такое наименование получил учебный истребитель) был слишком сложным в пилотировании, что было неприемлемо для начинающих пилотов, поэтому машину пришлось дорабатывать.
Кроме того, первый прототип истребителя (он назывался УТИ-26-I) имел очень много общего с И-26 и поэтому страдал практически от всех его недостатков: двигатель нередко перегревался, частым был выброс масла из маслосистемы, которое забрызгивало всю переднюю часть самолета, включая фонарь кабины. Особенно неудачной была конструкция шасси. Диаметр колес не соответствовал весу самолета, замки, которые удерживали стойки шасси в убранном или выпущенном положении, были крайне ненадежными, что привело к аварии во время испытаний. УТИ-26-I имел сильную склонность к капотажу.
Несмотря на выявленные недостатки, машину все же решили запустить в серийное производство, правда, после серьезной доработки. Потребность советских ВВС в учебном самолете была настолько велика, что даже недоработанный УТИ-26-I был сразу же отправлен в 11 ИАП для переучивания пилотов на Як-1.
Улучшения и доработки вносились в конструкцию уже второго прототипа – УТИ-26-II. Серьезным изменениям подверглось шасси самолета: диаметр колес шасси был значительно увеличен, переделке подверглись сами стойки и замки, которые фиксировали их в крайних положениях. Площадь стабилизатора и руля направления заметно увеличилась – это существенно улучшило управляемость самолета. Центр тяжести машины был сдвинут, водяной радиатор увеличили и выдвинули вперед. В конструкцию машины внесли и другие, менее значительные изменения. Так, например, был изменен способ крепления кока винта, после чего его установка стала занимать гораздо меньше времени. Модернизация самолета увеличила его вес до 2750 кг.
Несмотря на то что УТИ-26-II внешне очень напоминал Як-1, конструкционно это были разные машины. Это вызывало некоторые технологические трудности на производстве, ведь на одних и тех же заводах должны были делать и Як-1 и УТИ-26. Государственные испытания самолета проходили в начале 1941 года. Доработанный прототип истребителя получил от военных гораздо более высокую оценку, чем УТИ-26-I. Потребность в учебном самолете была очень острой, поэтому в марте 1941 года московский авиазавод № 301 был переведен с выпуска Як-1 на производство Як-7УТИ.
Когда УТИ-26 только создавался, никто не мог и предположить, что когда-нибудь на его базе будет создаваться полноценный боевой истребитель. Однако огромные потери советских ВВС на начальном этапе войны вынудили пойти на такой шаг.
По предложению молодого конструктора Синелыциков, на самолет установили стандартное вооружение Як-1. Первоначально подобная идея была многими воспринята неоднозначно, однако Яковлев дал добро на переделку одного самолета. С него было снято дублирующее управление во второй кабине, установлена бронеспинка и топливные баки, защищенные протектором с системой накачки нейтрального газа.
Испытания «вооруженной» версии УТИ-26 начались в июне 1941 года, за несколько дней до начала войны. В отчете пилота, который проводил испытания истребителя, отмечались его лучшие пилотажные качества по сравнению с Як-1. Новый самолет получил обозначение Як-7. Боевое применение машины показало, что истребитель Як-7 превосходит Як-1 по живучести, вооружению и маневренности.
После начала войны переделку учебного самолета в боевой поддержали и в ГКО. Уже в августе были изданы соответствующие указы. Серийное производство самолета Як-7 началось сразу на двух заводах: № 301 и 153. В это время проходила эвакуация авиационных предприятий и НИИ, поэтому государственные испытания Як-7 решили не проводить и ограничились заводскими.
В июле 1941 года ОКБ Яковлева было эвакуировано в Саратов, где конструкторы буквально в считаные дни в инициативном порядке разработали пушечную модификацию истребителя – Як-7М, установив в крыле пушки ШВАК. Также на самолет были установлены пусковые установки для реактивных снарядов. Для этого, правда, пришлось уменьшить объем топливных баков. В октябре 1941 года начались летные испытания нового истребителя.
За время серийного производства были изготовлено несколько серийных модификаций истребителя:
- Як-7. Базовая модификация машины, выпуск продолжался с сентября по октябрь 1941 г. Всего изготовлено 62 единицы.
- Як-7А. Модификация истребителя, выпуск которой начался в январе 1942 года. Самолет был оснащен новой радиостанцией, были внесены незначительные изменения в конструкцию планера. Производство продолжалось до мая 1942 года, всего было выпущено 277 единиц Як-7А.
- Як-7Б. Самая массовая модификация машины, ее производство началось в мае 1942 года и продолжался до декабря 1943 года. За этот период было выпущено 5120 самолетов. Як-7Б имел два пулемета УБС вместо ШКАС, убирающееся хвостовое шасси, а с середины 1942 года и новый двигатель – М-105ПФ. Новая силовая установка, а также ряд других изменений позволили увеличить скорость истребителя до 532 км/ч у земли. На последних сериях этой модификации гаргрот был убран, были улучшены обводы фюзеляжа и его герметизация, что позволило еще более увеличить скоростные характеристики.
- Як-7В. Учебно-тренировочный истребитель, который изготавливался путем снятия вооружения с серийного Як-7Б. Выпускался с мая 1942 по декабрь 1943 года. Было изготовлено 597 самолетов.
- Як-7-37. Модификация, вооруженная 37-мм пушкой МПШ-37 и двумя пулеметами УБС. Этот истребитель имел несколько другое расположение кабины, предкрылки немного большее хвостовое колесо.
Интересной модификацией истребителя является Як-7Р, где литера «Р» расшифровывается, как «реактивный». Эта машина была оснащена комбинированной силовой установкой, состоящей из поршневого мотора и нескольких реактивных двигателей.
На основе истребителя Як-7 пытались создать дальний истребитель (Як-7ДИ), высотный перехватчик (Як-7ДИ), установить на самолет двигатель воздушного охлаждения. Но эти машины так и не пошли в серию.
Истребитель Як-7 принимал участие во всех крупнейших сражениях Второй мировой войны. Дополнительная кабина этого самолета часто использовалась для переброски личного состава или грузов на новые места дислокации. В задний отсек можно было установить и дополнительный топливный бак. Нередко в задней кабине устанавливалось фотооборудование, и Як-7 превращался в разведывательную машину.
Описание конструкции Як-7
Як-7 – это одноместный, одномоторный истребитель-моноплан с низкорасположенным крылом и смешанной конструкцией: при изготовлении машины использовался как дюраль, так и дерево с полотном. Экипаж самолета состоял из одного человека.
Как и у других истребителей семейства «Як», силовой каркас Як-7 был изготовлен из хромансилевых труб, к передней части которого присоединялась моторама. Выгодным отличием Як-7 от других яковлевских машин являлось то, что съемная моторама позволяла устанавливать на самолет другие двигатели. Обшивка передней части истребителя была металлической, а хвостовую часть Як-7 обшивали фанерой.
Кабина пилота находилась в центральной части фюзеляжа. Як-7 был создан на основе учебно-тренировочного самолета Як-7УТИ, который имел две кабины – для пилота и инструктора. На боевом самолете вторую кабину убрали, на ее месте находился дополнительный отсек, закрытый крышкой. Его можно было использовать для перевозки грузов, еще одного человека или установить дополнительный бензобак.
Крыло Як-7 имело смешанную конструкцию: два дюралевых лонжерона, деревянные нервюры и работающая обшивка, изготовленная из фанеры. Крыло дополнительно обклеивалось полотном.
Хвостовое оперение Як-7 состояло из деревянного киля и стабилизатора, рули были выполнены из дюраля и обшиты полотном. Самолет имел трехопорное убирающееся в полете шасси, в состав которого входили две основные стойки и хвостовая опора. На первых модификациях машины хвостовое колесо не убиралось в полете. Как и других яковлевских истребителей, Як-7 имел шасси с воздушно-масляной амортизацией, уборка и выпуск шасси осуществлялось за счет пневматической системы. В убранном положении шасси закрывались щитками.

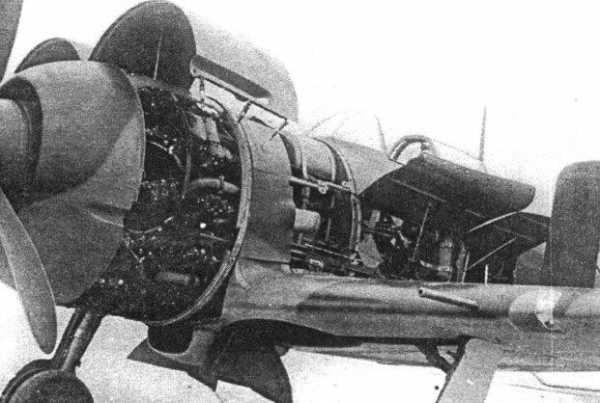

Первоначально истребитель Як-7 был оснащен двигателем водяного охлаждения М-105П (1050 л. с.), затем на самолет стали устанавливали более мощные моторы (М-105ПА, М-105ПФ). Топливные баки машины были протектированы и расположены в крыльях: два в консолях крыла и еще один в центроплане. Самолет имел систему накачки инертным газом, что повышало его пожаробезопасность.
Маслорадиатор располагался в передней части истребителя в специальном туннеле под мотором, водяной радиатор был установлен в центральной части фюзеляжа чуть позади кабины пилота. В зимнее время в воду добавляли антифриз, а в масло – бензин.
Учебно-тренировочный Як-7УТИ вообще не имел вооружения, Як-7 получил пушку 20-мм ШВАК, которая стояла в развале двигателя, а также два пулемета ШКАС (7,92 мм). Боекомплект пушки составлял 130 снарядов, пулеметов – 1 тыс. патронов. На модификацию самолета Як-7А можно было подвешивать несколько реактивных снарядов или 100 кг бомб. Наиболее массовая модификация истребителя Як-7Б была вооружена одной пушкой ШВАК и двумя 12,7-мм пулеметами УБС, что значительно повысило огневую мощь машины. В боевых отчетах отмечалось, что после установки более мощных пулеметов УБС, Як-7 стал эффективен для работы и по воздушным, и по наземным целям.
Характеристики ТТХ Як-7
Летно-технические характеристики истребителя Як-7:
- размах крыла, м – 9,74;
- длина, м – 8,37;
- высота, м – 2,75;
- масса, кг – 3370;
- двигатель – АШ-82;
- мощность, л. с. – 1330;
- макс. скорость, км/ч – 615;
- практическая дальность, км – 825;
- практический потолок, м – 10200;
- экипаж, чел. – 1.
militaryarms.ru
ЯК 7 — знаменитый самолет семерка, ТТХ и вооружение истребителя, история создания и особенности конструкции, боевое применение
Советский боевой истребитель ЯК-7 – это уникальная боевая машина. Когда советские конструкторы создавали учебный истребитель УТИ-26, они даже не представляли, что на его базе вскоре будет создан один из самых эффективных боевых истребителей Второй Мировой войны. Даже немецкие лётчики-асы, которые гордились превосходством своих боевых самолётов, после нескольких стычек с легендарной «семёркой» старались действовать хитростью, обходя их с тыла.
Странная нумерация самолётов ЯК
Каждый, кто попытается изучить историю самолётов ЯК, сразу наткнётся на непонятную нумерацию различных моделей. Они идут не по порядку, а в следующей последовательности:
- Сначала закономерно идёт ЯК-1;
- Потом идёт самолёт ЯК-7;
- Далее идёт ЯК-9;
- И заканчивает модельный ряд ЯК-3.
Подобная нумерация объясняется достаточно просто, все эти 4 самолёта являются разновидностями двух самолётов – Як-1 и ЯК-3. Самолёт ЯК-7 и ЯК-9 были созданы на базе одной модели, только в дальнейшем их развитие пошло по разным направлениям.
История появления самолёта ЯК-7
Истребитель ЯК-7 появился достаточно неожиданно. Сначала был создан учебный истребитель УТИ-26, который оказался настолько удачным, что даже не войдя в серийное производство, на его базе начали создавать новый боевой истребитель ЯК-7. Срочная переделка учебной машины понадобилась из-за того, что авиапарк СССР в первые годы войны был достаточно устаревшим, и советские истребители значительно уступали немецкой технике. Потребность в новом истребителе для фронта была настолько велика, что ЯК-7 был запущен в серийное производство, даже не пройдя государственных испытаний. Несмотря на это, истребитель ЯК-7 сразу же показал себя с наилучшей стороны.
Новый истребитель ЯК-7 изготавливался на подмосковном заводе в Химках. Именно здесь в 1941 году была создана первая партия боевых истребителей ЯК-7 в количестве 51 машины. Кроме завода в Химках, ЯК-7 изготавливали в Новосибирске и Горьком.
Новый самолёт, в отличие от УТИ-26, который и так выгодно отличался от других моделей истребителей того времени, ЯК-7 отличался повышенными лётными и боевыми характеристиками. Одним из главных преимуществ ЯК-7 является наличие особой моторамы, которую можно было с лёгкостью демонтировать. После этого на истребитель можно было установить другой мотор.
ЯК-7 был весьма эффективным истребителем времён Второй Мировой войны, чему способствовали не только его выдающиеся лётные характеристики, но и мощное вооружение:
- Крупнокалиберная пушка, которая была рассчитана на производство 120 выстрелов;
- 2 синхронных пулемёта ШКАС, имеющие боезапас в 1 500 патронов;
- 6 ракетных установок, предназначенных для запуска реактивных ракет типа РС-82.
Подобное вооружение было достаточно эффективным для борьбы с вражескими истребителями.
В отличие от предыдущих моделей истребителей, ЯК-7 имел дополнительную защиту пилота в виде бронированной спинки кресла. Стандартные топливные баки в данной модели были заменены на баки протектированного типа. Вторая кабина, которая досталась ЯК-7 в «наследство» от учебного самолёта УТИ-26, переоборудовалась для перевозки грузов или пассажира. В течение всех лет, на протяжении которых выпускался истребитель ЯК-7, конструкторы постоянно модернизировали модель. В общем, было создано 18 различных модификаций ЯК-7. Всего было выпущено 6 399 самолётов ЯК-7 различных модификаций.
Особенности конструкции ЯК-7
ЯК-7 является типичным низкопланом смешанной конструкции. Каркас ЯК-7 сделан из стальных труб, носовая часть была обшита фанерой, а хвостовая часть дополнительно обшита полотном. Двигатель защищали капоты из дюраля. Кроме этого, все обтекатели и различные щитки тоже были дюралевые. Неразъёмное крыло самолёта изготавливалось на основе деревянного каркаса, который был обшит фанерой с наклеенным полотном. В отличие от ЯК-1, хвостовое оперение ЯК-7 изготавливалось из металла.
Первые модели ЯК-7 получили шасси с неубирающимся костылём, хотя в дальнейшем оно было модернизировано и начало убираться. Топливо ЯК-7 размещалось в 4-х баках, которые располагались в крыле самолёта.
Модификации ЯК-7 и его характеристики
Историю модели ЯК-7 нужно начинать с первых прототипов УТИ-26, без которых не было бы этого выдающегося военного истребителя.
Первой моделью, с которой началось рождения ЯК-7, был УТИ-26-1, который имел двухместную кабину, и предназначался для учебно-тренировочной деятельности. Несмотря на то, что самолёт считался учебным, он оснащался вооружением, в качестве которого использовались 2 пулемёта ШКАС. Первый полёт УТИ-26-1 состоялся ещё до войны — 1июля 1940 года.
Следующей модификацией стал УТИ-26-2, который получил некоторые усовершенствование конструкции. Например, он получил новый стабилизатор и рули высоты. Первый полёт модернизированного прототипа УТИ-26-2 состоялся 16 сентября 1940 года.
Первой серийной модификацией ЯК-7 стал ЯК-7-УТИ, которых было выпущено 186 штук. Данный самолёт также был учебным, хотя имел на вооружении пулемёт ШКАС.
ЯК-7 –это серийный истребитель, который имел протектированные баки для горючего и бронеспинку кресла пилота. Вооружение данной модели сильно отличалось от ЯК-7-УТИ. Пулемётов теперь стало 2, а ещё к ним добавилась пушка ШВАК и 6 реактивных снарядов. Всего было изготовлено 62 самолёта данной модификации.
В конце 1941 года прошла испытание ещё одна модель ЯК-7, которая кроме конструктивных доработок имела на вооружении три пушки ШВАК. Это был ЯК-7М. Несмотря на то, что испытания данной модели прошли в декабре 1941 года, в серию он так и не вышел.
ЯК-7М-82А являлся опытным образцом самолёта. Его главными отличиями были: двигатель воздушного охлаждения звездообразного типа, автоматические предкрылки, наличие радиополукомпаса. В качестве вооружения на данной модификации использовались 2 пушки ШВАК и пулемёт УБС.
ЯК-7-37 – достаточно интересная модель, которая оснащалась пушкой калибра 37 мм. В 1942 году было изготовлено 22 самолёта данной модификации.
ЯК-7А являлся доработанной моделью, которая имела систему нейтрального газа, улучшенную аэродинамику и возможность нести в подвешенном состоянии 100 кг бомб. Данная модель выпускалась в 1942 году. Всего с конвейера сошли 277 подобных истребителей.
ЯК-7Б – самая популярная модель семейства ЯК-7. Всего было выпущено 5 120 подобных самолётов. В этой модели имелся новый двигатель (М-105ПА, а потом и М-105ПФ), радиостанция РСИ-4 и убирающееся хвостовое колесо. Данный самолёт выпускался с апреля 1942, до июля 1944 года.
Кроме этих моделей, выпускалось ещё множество различных модификаций, которые не вошли в серию. Например, ЯК7Б МПВО, ЯК-7В, ЯК-7Д, ЯК-7ДИ, ЯК-7ПД, ЯК-7Р и ЯК-7Л.
Характеристики самолёта ЯК-7 (именно этой модификации) выглядели следующим образом:
- Данный истребитель имел экипаж из одного человека;
- Двигатель самолёта выдавал 1050 л.с;
- Максимальная скорость равнялась 571 км;
- Самолёт мог подниматься на высоту 9 250 метров;
- 4 бака позволяли самолёту пролетать 643 км без дозаправки;
- Масса пустого самолёта составляла 2 477 кг, а максимальная взлётная масса не должна была превышать 2 960 кг;
- Длина самолёта составляла 8,48 м;
- Высота – 2,9 м;
- В качестве вооружения имелась пушка ШВАК, 2 пулемёта ШКАС и 6 реактивных снарядов.
Как видно из представленных характеристик, ЯК-7 был достаточно грозной боевой машиной для тех лет.
Эксплуатация боевого истребителя ЯК-7
ЯК-7 является уникальным самолётом, который даже в годы войны был настоящей летающей лабораторией для испытания различных новинок в авиации. Именно на нём испытывались и отрабатывались различные новинки, среди которых были:
- Прямоточные двигатели;
- Первые гермокабины;
- Ламинарный профиль крыла и другие новинки авиастроения.
ЯК-7, который выпускался до 1944 года, был заменён на ЯК-9, который начал выпускаться с 1942 года, и стал самым массовым советским самолётом времён Великой Отечественной войны. Хотя производство ЯК-7 было прекращено в 1944 году, на вооружении эти самолёты состояли вплоть до 1946 года. На экспорт данные самолёты не поставлялись.
Достоинства и недостатки истребителя ЯК-7
Хотя ЯК-7 заслужил на фронте множество восторженных отзывов, как и любая модель самолёта, он имел свои достоинства и недостатки. Начнём с перечисления достоинств:
- Огромным плюсом ЯК-7 была большая площадь остекления кабины. Это увеличивало обзорность для пилота, что помогало ему в воздушных боях. Любой военный пилот знает, что в воздушном бою нужно вертеть головой во все стороны, чтобы не пропустить самолёт противника, который может «пристроиться» сзади;
- Маневренность ЯК-7 была на высшем уровне, боевой истребитель мог маневрировать даже на небольших высотах, что для большинства истребителей того времени было недоступным;
- Скоростные качества ЯК-7 тоже были на высоте;
- Мощное вооружение, представленное разными типами оружия, позволяли эффективно бороться с несколькими вражескими самолётами;
- Мощный двигатель, который обеспечивал быстрый набор высоты, в связи с чем боевая машина могла выполнять фигуры высшего пилотажа.
К сожалению, кроме несомненных достоинств, ЯК-7 имел и некоторые недостатки, которые существенно отравляли жизнь военных пилотов:
- Вооружение ЯК-7 было достаточно мощным и эффективным, но запас боеприпасов был недостаточным. Часто во время боя советские лётчики внезапно обнаруживали, что стрелять нечем;
- ЯК-7 был быстрым и маневренным истребителем, это достигалось установкой брони среднего уровня, которая делала самолёт уязвимым для огня противника.

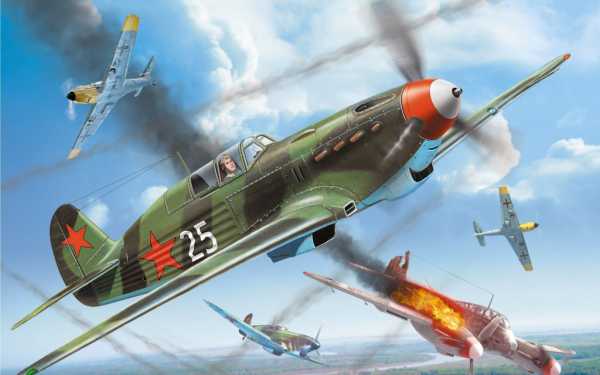

Военная служба и боевое применение ЯК-7
Первый дебют ЯК-7 состоялся во время битвы под Москвой. Уже в ноябре 1941 году военно-воздушные силы Западного фронта имели в своём составе 5 истребителей ЯК-7. К сожалению, темп выпуска ЯК-7 в 1941 году был весьма далёк от идеала, поэтому число подобных истребителей на фронте было крайне невелико. Первой модификацией ЯК-7, которая началась серийно выпускаться в больших количествах, стала модель ЯК-7Б. Первой серьёзной битвой, где ЯК-7Б показал, на что он способен, стала битва под Сталинградом, где участвовало большое количество машин данного типа. Самыми первыми ЯК-7Б получили 4-й ИАП и 910-й ИАП, который практически до конца войны сражался на ЯК-7Б, лишь в 1945 году получив новые истребители ЯК-3.
Заметив эффективность тактики военных лётчиков фашистской Германии, военно-воздушные силы Красной армии именно под Сталинградом начали использовать тактику «свободной охоты». Лётчики объединились в группу, которая имела на вооружении ЯК-7Б. Хотя данная группа просуществовала недолго, она добилась значительных успехов. Самым известным пилотом данной группы был Рязанов, который лично сбил 31 вражеский самолёт, а 16 – в составе группы.
В 1942 году на фронт поступила новая модификация ЯК-7-37. Эти машины поступили на вооружение 42-го ИАП Северо-западного фронта. Хотя данных самолётов было выпущено всего 22, они смогли уничтожить 10 вражеских самолётов, потеряв только 4 своих.

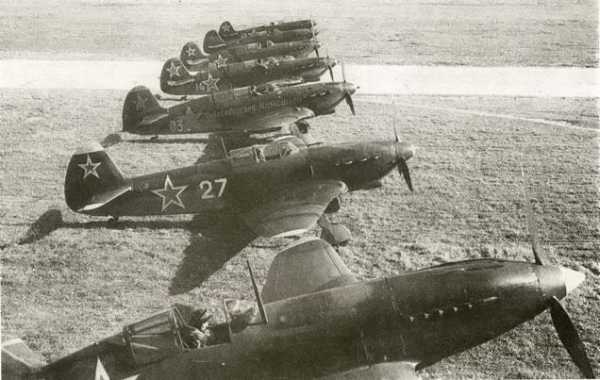

В 1943 году Як-7Б стал весьма распространённым самолётом на всех фронтах. Данные истребители принимали участие во всех значительных военных сражениях 1943 года. В 1944 году доля истребителей ЯК-7Б была ещё весьма значительной, но уже ближе к лету 1944 года они стали повсеместно вытесняться более современными машинами, в честности ЯК-3 и ЯК-9.
Стоит отметить, что ЯК-7, который создавался в связи с острой нехваткой истребителей в первый год войны на базе учебного самолёта, к середине войны стал одним из лучших отечественных истребителей. Мощное вооружение, которым обладал ЯК-7, не имело равных среди других серийных истребителей советской армии. Именно ЯК-7Б стал основой для выпуска более современных истребителей Яковлева.
warways.ru
Истребитель ЯК-7 СССР характеристики
Танки Самолеты | Як-7УТИ (И-26УТИ, УТИ-26, № 27) — двухместный вариант с двойным управлением для целей учебно-тренировочных, вывозныx и транспортных при перебазировании авиачастей. Самолет имел две кабины — ученика и инструктора. Самолет вышел на испытания почти сразу после И-26 — в середине 1940 году. Он успешно прошел госиспытания, выпускался серийно под обозначением Як-7УТИ и широко использовался как учебно-тренировочный истребитель. Як-7 — первоначальный вариант истребителя на базе серийного Мк-7УТИ с двигателем М-105П в 1050 л. с. создан в конце 1941 году. Вооружение — как на Як-1: одна пушка ШВАК (130 снарядов) и два синхронных пулемета ШKAC (1000 патронов). Размеры и контуры те же, что и у Як-7УТИ. За кабиной летчика в фюзеляже Як-7 был еще оставшийся от второй кабины Як-7УТИ отсек, закрывавшийся крышкой, который можно было использовать для различных целей: переброски грузов и технического состава при перебазировании частей или же для установки дополнительного бензобака в 100 л. Полетная масса по сравнению с Як-7УТИ увеличилась на 185 кг. Як-7А — улучшенный вариант Як-7 М-105ПА и тем же вооружением. Под крылом можно было в перегрузку подвешивать шесть реактивных снарядов РС-82 или бомбы по 100 кг. Самолет был создан в начале 1942 года, быстро прошел летные испытания и затем строился серийно. Як-7А вид сбоку и спереди

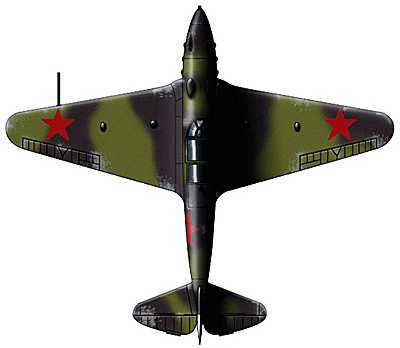

Як-7А вид сверху Як-7Б — по схеме аналогичный предыдущему, но с заменой пулеметов ШКАС на УБС, с более богатым оборудованием и с рядом конструктивных улучшений. Была установлена приемо-передающая станция РСИ-4 с мачтой и двухлучевой антенной. На варианте Як-7Б для ПВО имелись также радиополукомпас РПК-10, посадочная фара и электросветовая сигнализация убранного положения шасси. Полетная масса увеличилась по сравнению с Як-7А на 95 кг и достигла 3030 кг. Однако благодаря уборке в полете хвостового колеса, улучшению обводов капота и туннелей радиаторов, а также внутренней герметизации фюзеляжа удалось снизить сопротивление самолета в такой мере, что скорость не уменьшилась. Як-7Б был выпущен первоначально с двигателем М-105ПА, но в середине 1942 года. на нем был установлен более мощный М-105ПФ в 1180 л.с., благодаря чему летные данные улучшились. Як-7Б вид сбоку Конструкция Як-7Б смешанная: крыло деревянное с фанерной обшивкой, оклеенной полотном; каркас фюзеляжа ферменный сварной из хромансилевых труб, обшивка передней части фанерная, задней — полотняная; капоты, обтекатели, щитки и зализы — дуралюминовые; рули и элероны — дуралюминовые с полотном. Площадь крыла — 17,15 м2, размах — 10,0 м, длина самолета — 8,475 м, высота — 2,5 м; запас топлива — 305 кг. Окраска Як-7Б камуфляжная, зеленая с черным; снизу — бледно-голубая. В отчете о госиспытаниях Як-7Б отмечалось: «По сравнению с самолетом Як-1, хорошо зарекомендовавшим себя на фронте, самолет Як-7Б в конструктивном отношении является более совершенным и перспективным. В отличие от некоторых других истребительных самолетов, состоящих на вооружении ВВС Красной Армии, самолет Як-7Б за время нахождения в серийном производстве непрерывно улучшался конструктивно и оснащался новым более мощным вооружением (РО, пулеметы УБС) и спецоборудованием (фара, приемо-передающая радиостанция, радиополукомпас и др.), не теряя при этом своих боевых и летных данных благодаря умелому подходу и систематической работе ОКБ по улучшению летных данных серийных самолетов. Самолет Як-7Б после замены пулеметов ШКАС на УБС по мощности огня вполне соответствует запросим фронта и может быть более эффективно использован как по воздушным, так и по наземным целям». Летные данные Як-7Б практически одинаковые с Як-1: скорость -593 км/ч на высоте 3650 м, потолок — 10 000 м, дальность полета — 820 км. Як-7Б выпускался серийно в 1942-1944 годах. Технические данные Як-7Б
Як-7Б с герметической кабиной А. Я. Щербакова. Был опытный экземпляр, с успехом прошедший испытания, но не бывший в серии, поскольку в нем не было необходимости. Як-7В (вывозной) — как Як-7УТИ, но с неубирающимся шасси и без вооружения. Был в серии с 1942 г. Як-7ПД с М-105ПД в 1160 л.с. — продолжение работ по созданию высотного истребителя-перехватчика, начатых на Як-5 (И-28). Работа не дала результатов из-за недоведенности двигателя. Як-7-37 — модификация Як-7Б с более мощным вооружением: пушка Ш-37 калибра 37 мм Шпитального и два синхронных пулемета УБС. Самолет строился небольшой серией в 1942 г., принимал участие в боевых действиях, хорошо проявил себя против бомбардировщиков противника. Як-7Р (реактивный) с двумя ПВРД конструкции И. А. Меркулова и одним ЖРД конструкции Л. С. Душкина. Работы проводились в 1942 г. ЖРД предназначался для кратковременного увеличения скорости полета. Проект не был реализован из-за отсутствия в то время надежно работающих реактивных двигателей. Як-7-М-82 — вариант с звездообрахным двигателем. Выпущен был еще в 1941 году., но интереса к себе не вызвал, так как подобная идея уже осуществлялась в самолете ЛаГГ. Не было смысла нарушать производство истребителей Як с рядным двигателем М-105. Як-7ДИ (дальний истребитель) — модификация Як-7Б с существенным улучшением конструкции крыла, в котором деревянные лонжероны (с очень толстыми полками в корне) были заменены дуралюминовыми с полками-таврами и листовой стенкой. Это дало большой выигрыш объема для бензобака в крыле. Остальной набор крыла — нервюры и стрингеры — остался деревянным, а обшивка — фанерной с оклейкой полотном. Масса лонжеронов крыла значительно уменьшилась. Все вместе позволило значительно увеличить запас топлива и дальность полета. Фонарь кабины был, как у советского истребителя Як-1, с пониженным гаргротом. Вооружение: одна пушка ШВАК и один пулемет УБС.Опытный экземпляр Як-7ДИ прошел испытания при полетной массе 3035 кг (масса пустого — 2360 кг), показал скорость 505 км/ч у земли и 566 км/ч на высоте 3800 м и дальность полета 1310 км. Он был принят к серийной постройке, и серийные самолеты стали называться Як-9.Можно привести некоторые цифры о массе частей самолета Як-7 с деревянным крылом: фюзеляж — 236 кг, крыло — 560 кг, хвостовое оперение — 70 кг. Таким образом, при площади крыла 17,15 м2 удельная масса его была 32,6 кг/м2; при металлических лонжеронах она стала около 28 кг/м2. |
wikiwar.ru
Дальний истребитель Як-7ДИ. — Российская авиация
Дальний истребитель Як-7ДИ.
Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1942 г.
Як-7ДИ (дальний истребитель) с форсированным двигателем М-105ПФ являлся модификацией фронтового истребителя Як-7Б. Модификация была предпринята в июне 1942 года с целью облегчения конструкции и увеличения запаса горючего для улучшения летно-тактических характеристик и расширения возможностей боевого применения.
Облегчение Як-7ДИ по сравнению с Як-7Б было достигнуто, главным образом, за счет перехода от деревянного крыла к крылу смешанной конструкции и снятия одного пулемета УБС с боезапасом 200 патронов.
Для постройки головного Як-7ДИ использовали серийный фюзеляж Як-7Б № 23-26 с пониженным гаргротом с установленными двигателем М-105ПФ и оперением и опытное крыло самолета Як-7Д, изготовленные по чертежам ОКБ. В крыле разместили четыре дюралевых протектированных бензобака общей вместимостью 673 л (500 кг).
Важным новшеством, впервые примененным на самолетах «Як», было то, что все четыре бензобака были соединены через четыре обратных клапана с одним расходным бачком емкостью 6 л с двойным протектором, что обеспечивало равномерную и полную выработку горючего из правой и левой групп бензобаков и, таким образом, ликвидировало дефект, который был отмечен еще при госиспытаниях И-26-2.
Вооружение Як-7ДИ состояло из одной мотор-пушки ШВАК с боезапасом 120 снарядов и одного левого синхронного пулемета УБС с боезапасом 200 патронов. В перегрузку — две бомбы по 50 или 100 кг.
Спецоборудование по объему и размещению, как у Як-7Б 22-24-й серий.
На Як-7ДИ была сохранена вторая кабина, прикрытая откидывающейся в сторону фанерной крышкой. Эта кабина могла использоваться для размещения человека, аэрофотоаппарата, бомб, дополнительного бензобака и других целей.
Як-7ДИ мог использоваться в двух основных вариантах — нормальном и облегченном на 200 кг (меньше на 180 кг горючего, на 20 кг — масла).
При нормальной массе 3035 кг (запас топлива 500 кг, т.е. на 195 кг больше, чем у Як-7Б) Як-7ДИ имел максимальные скорости, скороподъемность, потолок, взлетно-посадочные свойства и маневренность практически такие же, как и Як-7Б 20…24-й серий, а по дальности и продолжительности полета превосходил их. В этом варианте Як-7ДИ мог успешно использоваться как дальний истребитель — для продолжительного патрулирования, сопровождения бомбардировщиков и других целей. Однако при массе 3035 кг противокапотажный угол достигал предельно допустимого по ТТТ значения 26,5°, а при посадочной массе 2485 кг (без бензина) уменьшался до 23,5°.
В облегченном варианте при полетной массе 2835 кг (запас горючего 320 кг, т.е. примерно как у Як-7Б) уменьшались время набора высоты 5000 м, длина разбега и время выполнения виража; увеличивались практический потолок и набор высоты за боевой разворот. В облегченном варианте, с заполнением только двух корневых бензобаков, Як-7ДИ был легким и приятным в управлении и очень маневренным. Он превосходил Me-109F как в вертикальной, так и в горизонтальной плоскостях.
В этом варианте Як-7ДИ мог успешно использоваться как фронтовой истребитель — для ведения воздушного боя, прикрытия действий штурмовиков и фронтовых бомбардировщиков и других целей.
Производство Як-7ДИ было закончено 25 июня 1942 года. Он проходил заводские испытания с 26 июня по 16 июля 1942 года (13 полетов общей продолжительностью 10 ч. 20 мин.) и государственные испытания с 18 июля по 5 августа 1942 года (60 полетов с общим налетом 40 ч. 15 мин.).
Заводские испытания проводила бригада ОКБ А.С.Яковлева в составе: летчик-испытатель П.Я.Федрови, ведущий инженер Н.К.Скржинский, техник Ф.3.Сбитнев. Государственные испытания — бригада НИИ ВВС в составе: летчик-испытатель К.А.Груздев, ведущий инженер по самолету А.Т.Степанец, помощник ведущего инженера по самолету Г.А.Седов, инженер по вооружению А.Г.Аронов, инженер по ВМГ А.И.Хвостовский, инженер по спецоборудованию А.И.Красовский, техник В.Ф.Сбитнев.
Як-7ДИ госиспытания прошел удовлетворительно. В заключении НИИ ВВС отмечалось, что возможность использования самолета Як-7ДИ в том или ином варианте и наличие превосходных летных данных выдвигают его на первое место среди отечественных серийных самолетов… Большая продолжительность полета позволяет более широко использовать Як-7ДИ в качестве ночного истребителя, но недостаточность противокапотажного угла ограничивает возможность полного использования тормозов колес, что значительно усложняет посадку ночью и требует аэродром большой площади (1500 х 1500 м)…
Як-7ДИ, благодаря большому запасу горючего и возможности размещения во второй кабине фотоаппарата, может быть с успехом применен для целей фоторазведки с аппаратом АФА-И.
Ввиду возможности широкого боевого применения Як-7ДИ М-105ПФ необходимо рекомендовать его к немедленному запуску в серийное производство… На самолете должны быть устранены все основные дефекты, выявленные при его испытании.
В заключении НИИ ВВС был также указан боезапас серийных самолетов: для пушки — 140 снарядов, для пулемета — 240 патронов. Бомбардировочное вооружение не предусматривалось.
ЛТХ:
Модификация: Як-7ДИ
Размах крыла, м: 9,74
Длина, м: 8,50
Высота, м: 2,75
Площадь крыла, м2: 17,15
Масса, кг
-пустого самолета: 2360
-нормальная взлетная: 3035
Тип двигателя: 1 х ПД М-105ПФ
-мощность, л.с.: 1 х 1180
Максимальная скорость, км/ч
-у земли: 505
-на высоте: 565
Практическая дальность, км: 1310
Скороподъемность, м/мин: 833
Практический потолок, м: 10000
Экипаж: 1
Вооружение: 1 х 20-мм мотор-пушка ШВАК с боезапасом 120 снарядов и 1 х 12,7-мм синхронный пулемет УБС с боезапасом 200 патронов. В перегрузку — две бомбы по 50 или 100 кг.

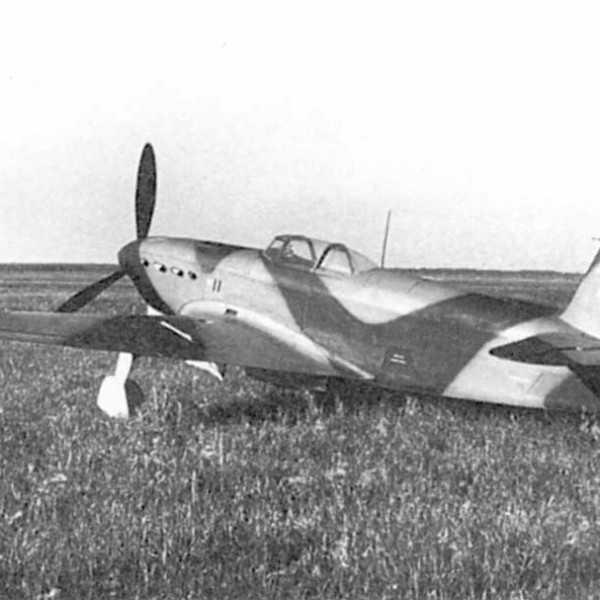

Истребитель Як-7ДИ.
Истребитель Як-7ДИ.
Истребитель Як-7ДИ.
Истребитель Як-7ДИ.
Истребитель Як-7ДИ.
Истребитель Як-7ДИ.
Як-7ДИ. Рисунок.
.
.
Список источников:
В.Б.Шавров. История конструкций самолетов в СССР 1938-1950 гг.
Б.Л.Симаков. Самолеты страны Советов. 1917-1970.
Энциклопедия-справочник. Самолеты страны Советов.
А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны.
Авиация и Время. Константин Косминков. Многоликий Як-7.
Крылья Родины. Вячеслав Кондратьев. Як-7. Три эскиза.
«Война в воздухе» № 31-34. Истребители Як-1/3/7/9 во Второй Мировой войне.
Антология Як. (Airfield.narod.ru).
xn--80aafy5bs.xn--p1ai
Як-7 Фото. Видео. Скорость. Вооружение. ТТХ
Новейшие лучшие военные самолеты ВВС России и мира фото, картинки, видео о ценности самолета-истребителя как боевого средства способного обеспечить «господство в воздухе», была признана военными кругами всех государств к весне 1916 г. Это потребовало создания боевого специального самолета, превосходящего все остальные по скорости, маневренности, высоте и применению наступательного стрелкового вооружения. В ноябре 1915 г. на фронт поступили самолеты-бипланы Ньюпор II Вебе. Это первый самолет, построенный во Франции, который предназначался для воздушного боя.
Самые современные отечественные военные самолеты России и мира обязаны своим появлением популяризации и развитию авиации в России которому способствовали полеты русских летчиков М. Ефимова, Н. Попова, Г. Алехновича, А. Шиукова, Б. Российского,, С. Уточкина. Стали появляться первые отечественные машины конструкторов Я. Гаккеля, И. Сикорского, Д. Григоровича, B.Слесарева, И. Стеглау. В 1913 г. совершил первый полет тяжелый самолет «Русский витязь». Но нельзя не вспомнить первого создателя самолета в мире — капитана 1-го ранга Александра Федоровича Можайского.
Советские военные самолеты СССР Великой Отечественной войны стремились поразить войска противника, его коммуникации и другие объекты в тылу ударами с воздуха, что обусловило создание самолетаов-бомбардировщиков способных нести большой бомбовый груз на значительные расстояния. Разнообразие боевых задач по бомбардировке неприятельских сил в тактическом и оперативной глубине фронтов привело к пониманию того факта, что их выполнение должно быть соизмеримо с тактико-техническими возможностям конкретного самолета. Поэтому конструкторским коллективам следовало решить вопрос специализации самолетов-бомбардировщиков, что и привело к возникновению нескольких классов этих машин.
Виды и классификация, последние модели военных самолетов России и мира. Было очевидно, что для создания специализированного самолета-истребителя потребуется время, поэтому первым шагом в этом направлении стала попытка вооружить уже существующие самолеты стрелковым наступательным оружием. Подвижные пулеметные установки, которыми начали оснащать самолеты, требовали от пилотов чрезмерных усилий, так как управление машиной в маневренном бою и одновременное ведение огня из неустойчивого оружия уменьшали эффективность стрельбы. Использование двухместного самолета в качестве истребителя, где один из членов экипажа выполнял роль стрелка, тоже создавало определенные проблемы, потому что увеличение веса и лобового сопротивления машины приводило к снижению ее летных качеств.
Какие бывают самолеты. В наши годы авиация сделала большой качественный скачок, выразившийся я значительном увеличении скорости полета. Этому способствовал прогресс в области аэродинамики, создания новых более мощных двигателей, конструктивных материалов, радиоэлектронного оборудования. компьютеризации методов расчетов и т. д. Сверхзвуковые скорости стали основными режимами полета истребителей. Однако гонка за скоростью имела и свои негативные стороны — резко ухудшились взлетно-посадочные характеристики и маневренность самолетов. В эти годы уровень самолетостроения достиг такого значения, что оказалось возможным приступить к созданию самолетов с крылом изменяемой стреловидности.
Боевые самолеты России для дальнейшего роста скоростей полета реактивных истребителей, превышающих скорость звука, потребовалось увеличить их энерговооруженность, повысить удельные характеристики ТРД, а также усовершенствовать аэродинамические формы самолета. С этой целью были разработаны двигатели с осевым компрессором, имевшие меньшие лобовые габариты, более высокую экономичность и лучшие весовые характеристики. Для значительного увеличения тяги, а следовательно, и скорости полета в конструкцию двигателя ввели форсажные камеры. Совершенствование аэродинамических форм самолетов заключалось в применении крыла и оперения с большими углами стреловидности (в переходе к тонким треугольным крыльям), а также сверхзвуковых воздухозаборников.
oruzhie.info
