Буратино ТОС-1 и Солнцепек ТОС-1А

В представлении обывателя огнемет – это трубка с раструбом, которая выплевывает струю огня в направлении неприятеля. Однако данный стереотип уже давно устарел и не соответствует действительности. Военные придумали помещать горючую смесь в капсулу и отправлять в таком виде к противнику, а уже затем поджигать ее. Этот способ гораздо эффективнее, да и безопаснее для собственных солдат.

По такому принципу работает советский пехотный огнемет «Шмель», а также различные виды зажигательных снарядов, авиационных бомб и ракет. С изобретением боеприпасов объемного взрыва огнеметные системы получили «второе дыхание».

Наиболее известной огнеметной системой, разработанной еще в СССР, является ТОС-1 «Буратино» и ее модификация ТОС-1А «Солнцепек». По сути, «Буратино» и «Солнцепек» — это тяжелые реактивные системы залпового огня (РСЗО), аналогичные «Граду», «Смерчу» и «Урагану», но их боевые характеристики, а также способ применения на поле боя позволяет выделить их из общей группы реактивных установок.

История создания

Идея создания тяжелой реактивной системы, которая могла бы непосредственно поддерживать войска на поле боя, родилась в начале 70-х годов. Это был разгар Холодной войны и обе супердержавы (СССР и США) активно исследовали новые боеприпасы объемного взрыва.

Разработкой будущего «Буратино» занималось омское «Конструкторское бюро транспортного машиностроения». Первые предсерийные образцы огнемета были созданы в 1979 году.

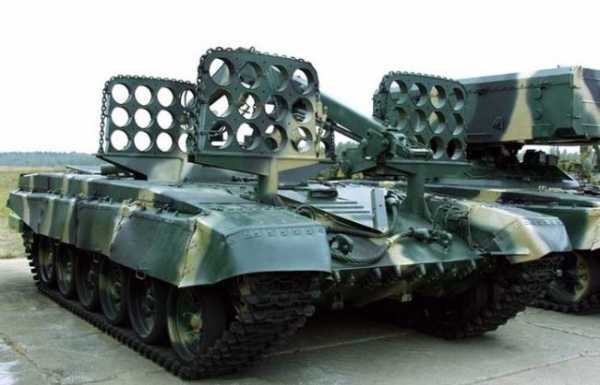

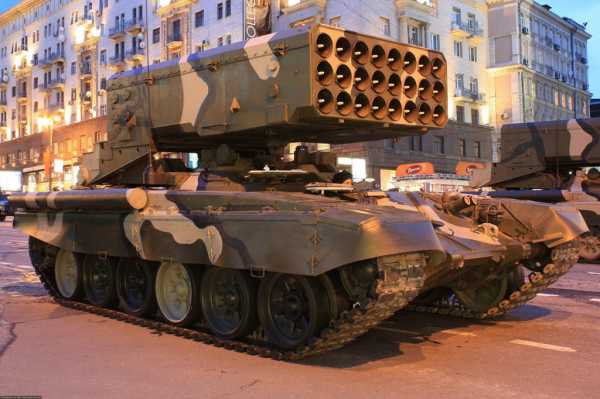

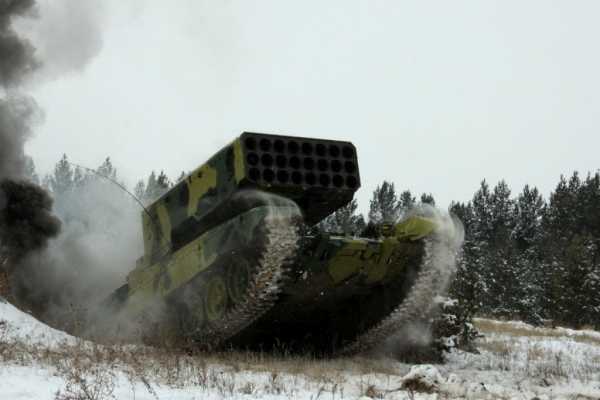

Огнеметная система была установлена на базе танка Т-72, комплекс состоял из двух машин: непосредственно боевой машины (БМ) и заряжающей машины, которая была изготовлена на базе грузового автомобиля КрАЗ. Установка создавалась для выведения из строя техники противника, разрушения фортификационных укреплений и уничтожения живой силы неприятеля.

Выбор танкового шасси не случаен: масса реактивным снарядов вместе с направляющими была значительной, что требовало значительной грузоподъемности. Кроме того, дальность стрельбы ТОС «Буратино» была сравнительно небольшой (до 4 км), по замыслу разработчиков, он должен был находиться неподалеку от линии соприкосновения с противником, и следовательно, нуждался в надежной броневой защите.

Государственные испытания тяжелой огнеметной системы начались в 1980 году, она успешно прошла их и была принята на вооружение.

Боевым крещением огнеметной системы стала афганская война. В Афганистан были направлены две установки, которые активно применялись уже на завершающей стадии этого конфликта. Огнеметная система получила самые хорошие отзывы.

Следует отметить, что боеприпасы объемного взрыва особенно эффективны в горной местности. В таких условиях ударные волны от взрывов множества боеприпасов накладываются друг на друга, интерферируют и многократно усиливаются. Говорят, что огонь «Буратино» производил на афганских моджахедов сильнейший психологический эффект.

Следующим конфликтом, в котором был использован «Буратино», стала первая чеченская война. Федеральные войска применили эту тяжелую огнеметную систему в боях за село Комсомольское, именно там она впервые попала на глаза журналистов и стала достоянием широкой общественности. Также есть информация, что огнеметная система «Буратино» применялась во время штурма города Грозного.

Из-за режима строгой секретности вокруг ТОС-1 «Буратино» и ТОС-1А «Солнцепек» появилось большое количество мифов. Был слух, что эти тяжелые огнеметные системы предназначены для стрельбы реактивными снарядами с отравляющими газами, по другой информации, эти установки нужны для «выжигания» зараженной химическим оружием территории.

Почему именно «Буратино»

Почему тяжелая огнеметная система имеет такое необычное название? Обычно оружие называют в честь явлений природы (чаще всего разрушительных), различных животных или исторических видов оружия. Некоторые системы советского и российского оружия носят весьма поэтичные названия («Гвоздика», «Акация»,). Но почему установку, которая предназначена для испепеления врагов в буквальном смысле этого слова, назвали в честь главного героя детской книги?

Причиной этого стала форма реактивных снарядов, используемых данной системой. Каждый из них имеет тонкий обтекатель-детонатор в носовой части. По форме он очень похож на длинный нос — главную отличительную черту Буратино.

Этот обтекатель необходим для создания объемного взрыва. Благодаря такой конструкционной особенности, боеприпас после удара о поверхность взрывается не сразу, а сначала распространяет вокруг себя облако горючей смеси и только затем поджигает ее. Детонация горючей смеси у реактивных снарядов ТОС «Буратино» происходит с меньшей скоростью, но зато она растянута во времени и может «затекать» в укрытия или огибать препятствия.

Основным видом боеприпасов, которые используются установками «Буратино» и «Солнцепек», являются термобарические реактивные снаряды. Основными поражающими факторами их действия является высокая температура и сильный перепад давления.

После того как боеприпас подрывается, в воздухе образуется смесь из воздуха и взрывчатого вещества. Только затем с помощью специального заряда эта смесь поджигается.

Термобарические боеприпасы в качестве окислителя используют атмосферный кислород, поэтому они гораздо мощнее обычных. Такие взрывы относятся к типу «горение», они не разрушают преграды на своем пути, а обтекают их. У подобных боеприпасов есть только один поражающий фактор – ударная волна, у них нет ни осколочного, ни кумулятивного действия. Ударная волна при подрыве термобарического боеприпаса стелется по земле, и от нее невозможно спрятаться в окопе или блиндаже.

Температура в эпицентре взрыва достигает 3 тысяч градусов.

Конструкция ТОС-1 «Буратино»

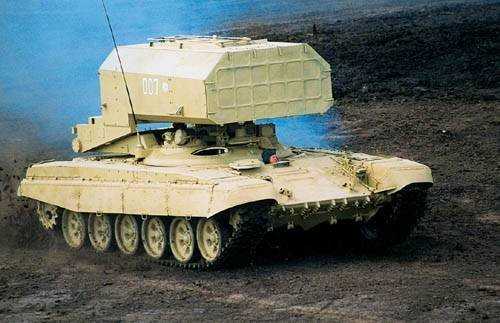

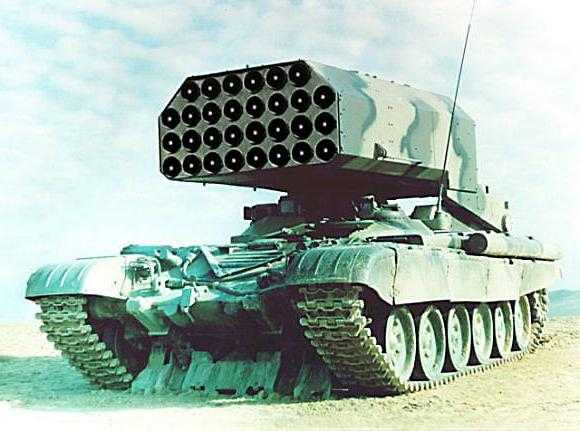

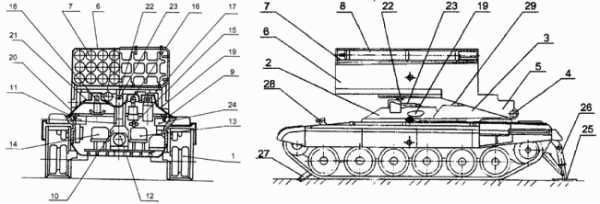

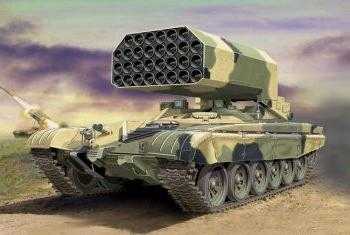

Тяжелая огнеметная система «Буратино» — это комплекс, который состоит из двух элементов: боевой машины (БМ) и машины заряжания. БМ представляет собой пусковую установку с направляющими для реактивных снарядов, установленную на шасси танка Т-72. Танковое шасси позволяет огнеметной системе легко перемещаться по пересеченной местности. Заряжающая машина для «Буратино» создана на базе грузового автомобиля КрАЗ-255Б.

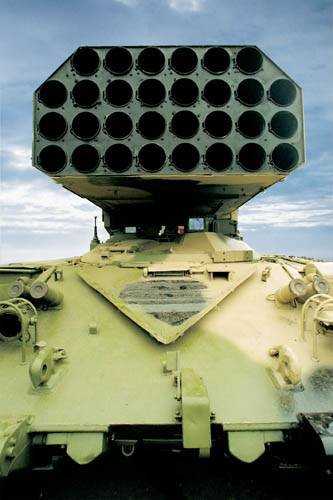

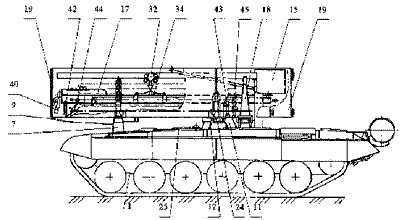

Пусковая установка комплекса — это поворотная платформа, на которой установлен пусковой контейнер, состоящий из 30 направляющих труб калибра 220 мм. Наведение на цель, изменение угла возвышения и поворота происходит за счет силовых приводов. Экипаж управляет стрельбой, не выходя из машины, посредством системы управления огнем, которая состоит из прицела, дальномера, датчика крена и вычислителя.

Дальномер позволяет определить расстояние до цели с точностью до десяти метров. Полученные данные вводятся в баллистический вычислитель, который и определяет угол возвышения пускового контейнера. При этом учитывается угол крена самой машины.

Общий вес боевой машины составляет 42 тонны. Для стрельбы могут быть использованы боеприпасы как с термобарической, так и зажигательной боевой частью. Каждая неуправляемая ракета весит 175 кг, масса боевой части зажигательного боеприпаса составляет 45 кг, дальность стрельбы – от 400 до 3600 метров. Вес боевой части термобарического боеприпаса значительно больше – 74 кг, максимальная дальность стрельбы составляет 2700 метров.

Площадь поражения для обоих видов боеприпасов составляет один гектар. ТОС-1 «Буратино» и ТОС-1А «Солнцепек» могут вести огонь одиночными или двойными выстрелами Длительность полного залпа при одиночных пусках составляет 12 секунд, при парных – 6 секунд. Время подготовки комплекса к стрельбе после остановки машины составляет 90 секунд.

Неуправляемые реактивные снаряды, используемые на этих огнеметных системах, состоят из головной части (в ней находится боевая смесь) и задней части с твердотопливным ракетным двигателем. В качестве наполнителя боевой части термобарических боеприпасов применяется смесь из жидкости (пропилнитрат) и порошка легких металлов (магний). Боевая часть снабжена специальным устройством, которая перемешивает смесь во время полета ракеты.

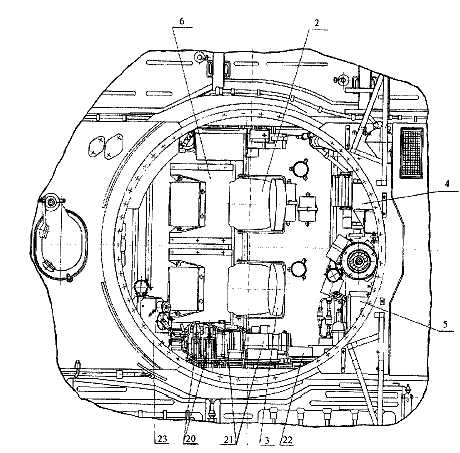

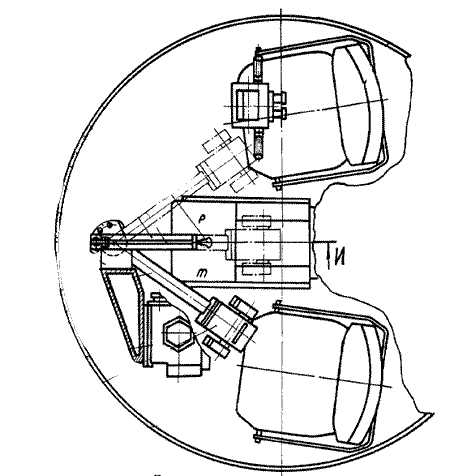

Места для командира и оператора-наводчика находятся в центральной части машины, а место механика-водителя – в передней.

Боевая машина оснащена оборудованием для самоокапывания и аппаратурой для постановки дымовых завес. Есть защита от оружия массового поражения.

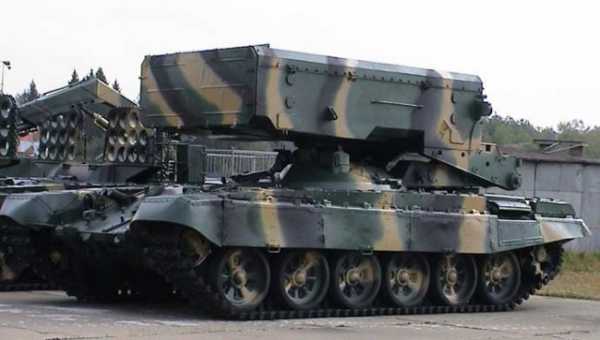

Транспортно-заряжающая машина (ТЗМ) предназначена для перевозки боеприпасов, заряжания и разряжания боевой машины.

ТОС-1А «Солнцепек»

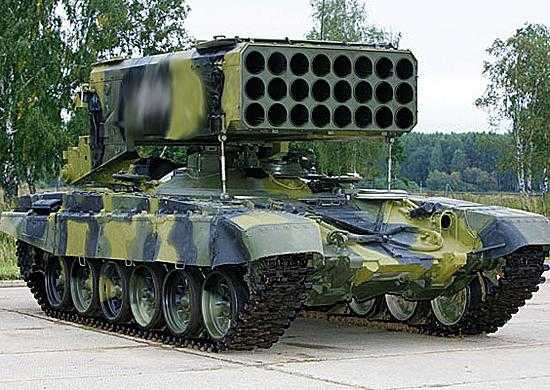

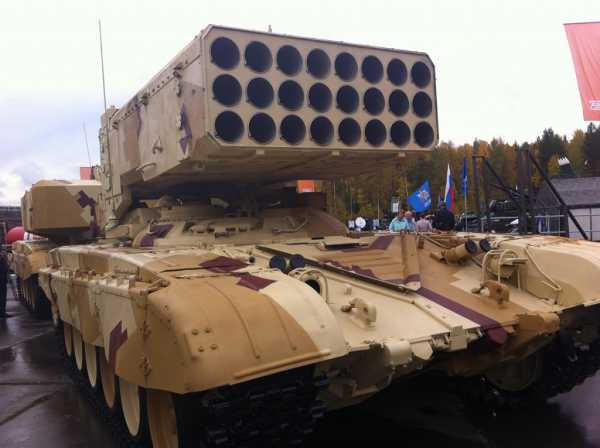

В 2001 году широкой общественности была представлена улучшенная модификация тяжелой огнеметной системы «Буратино» — ТОС-1А «Солнцепек». В этом комплексе конструкторы пытались исправить основные недостатки «Буратино» — недостаточную защищенность боекомплекта и низкую дальность стрельбы.

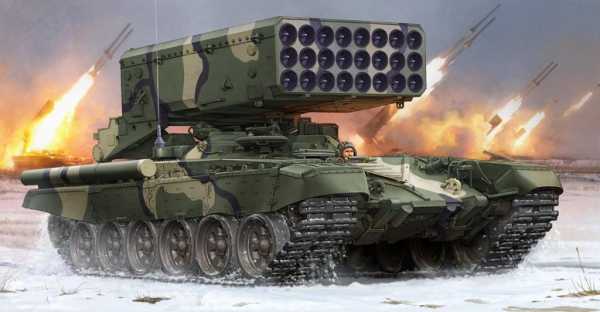

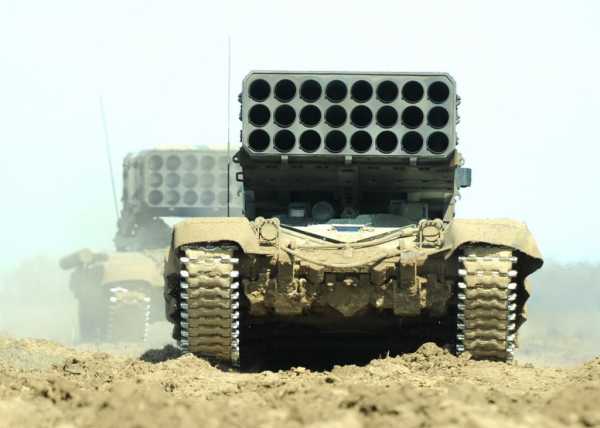

ТОС-1А имеет пусковую установку, состоящую из 24 (а не 30) направляющих, дальность стрельбы увеличена до 6 тыс. метров.

ТОС «Солнцепек»

Кроме того, заряжающая машина, которая входит в состав комплекса ТОС-1А «Солнцепек», также выполнена на базе танка Т-72, а не грузового автомобиля КрАЗ.

Экипаж транспортно-заряжающей машины состоит из трех человек, время заряжания боекомплекта – 24 минуты. Грузоподъемность электрогидравлического крана – 1 тонна. Заряжающая машина имеет дополнительное съемное бронирование.

Преимущества и недостатки

Несмотря на восторженные отзывы в прессе, количество огнеметных комплексов, которые в настоящее время стоят на вооружении российской армии, ничтожно. Сейчас ТОС-1 «Буратино» и ТОС-1А «Солнцепек» находятся на вооружении всего лишь трех частей российской армии, причем в каждой из них насчитывается по несколько единиц огнеметов.

В чем причина? В извечной российской безалаберности или эта огнеметная система не так уж и хороша, как о ней пишут журналисты? Да и иностранные аналоги этого оружия отсутствуют, хотя ничего особо революционного в конструкции «Буратино» нет. Давайте разбираться.

Прежде всего, для чего нужно было создавать «Буратино»? Все РСЗО, которые стояли на вооружении советской (а сегодня и российской) армии имели в своем арсенале термобарические боеприпасы, при этом стрельба ведется с относительно безопасных дистанций.

РСЗО «Торнадо» (дальнейшая модернизация системы «Град») может стрелять на расстояние до 40 км, а РСЗО «Смерч» поражает цели термобарическими зарядами на дистанции в 90 км. Однако точность стрельбы РСЗО часто является неудовлетворительной.

Разработчики «Буратино» хотели создать мощный комплекс, который мог бы поражать врага на минимальном расстоянии и делать это с максимальной точностью. «Буратино» и «Солнцепек» созданы для работы непосредственно на линии соприкосновения с противником, для нанесения ошеломляющих кинжальных ударов.

Однако применение комплекса в непосредственной близости от противника представляет серьезную опасность как для самой установки, так и для собственных войск. Дальность стрельбы огнеметной системы не превышает 6 км, на такой дистанции она является уязвимой для огня вражеских танков, артиллерии и даже противотанковых управляемых ракет. Одно дело использовать ТОС против партизанских отрядов, таких как афганские моджахеды или чеченские ополченцы, и совсем другое – против регулярной армии, которая располагает бронетехникой и авиацией. В последнем случае такой комплекс, скорее всего, будет быстро уничтожен, даже не успев выйти на позицию для стрельбы.

Даже в Афганистане при использовании ТОС «Буратино» против душманов, вооруженных стрелковым оружием, экипажам огнеметов было строжайшее предписано: на боевой рубеж выходить только под защитой танков и пехоты и сразу покидать его после окончания стрельбы.

Пусковой контейнер имеет бронирование, которое выдерживает попадание пули калибра 7,62 мм. Но этого явно недостаточно: современные противотанковые ракетные комплексы имею дальность стрельбы до 10 км, отличную точность и высокую мобильность. Для любого расчета ПТРК подобная огнеметная система будет желанной и довольно легкой целью.

В боевых условиях, чтобы хоть как-то обезопасить боекомплект от детонации, крайние боковые направляющие для снарядов обычно оставляли незаряженным. На ТОС-1А «Солнцепек» конструкторы попытались решить эту проблему, уменьшив боекомплект и повысив броневую защиту пускового контейнера. Однако вряд ли это поможет при попадании снаряда серьезного калибра. Страшно даже представить, что произойдет при детонации боекомплекта или при самопроизвольном запуске ракет.

Технические характеристики тяжелой огнеметной системы «Буратино»

Масса, т42
Экипаж, чел.3
Калибр, мм220
Количество направляющих, шт.30
Дальность стрельбы, м:
Минимальная400
Максимальная3500
Время полного залпа, сек.7,5
Мощность двигателя, л. с.840
Скорость максимальная, км/ч60
Запас хода по шоссе, км550
Преодолеваемые препятствия:
высота стенки, м0,8
ширина рва, м2,7
глубина брода, м1,2
подъём, град32

Видео об огнеметной системе

militaryarms.ru

Система залпового огня Буратино (РСЗО): фото, видео, характеристики


ТОС-1 «Буратино» — это огнеметная тяжелая система залпового огня, созданная на основе танка Т-72.



Содержание:

1. Фотографии
2. Видео
3. История создания
4. Тактико-технические характеристики

4.1 Размеры

4.2 Вооружение

4.3 Подвижность

4.4 Остальные параметры

5. Модификации
6. Служба и боевое применение



1. Фотографии



2. Видео



3. История создания

Разработка производилась в 1971-1979 годах в Омске, в Конструкторском бюро транспортного машиностроения. Опытные образцы на основе шасси Т-72 произведены там же в 1978-1979 годах. В комплекс входила транспортно-заряжающая система на основе шасси КрАЗ-255Б и боевая машина — пусковая установка с пакетом из тридцати направляющих на шасси Т-72. Во время испытаний и разработки машина обозначалась «Объект 634». В 1980 году она прошла госиспытания, потом состоялось принятие на вооружение. Дебютное участие в боевых условиях имело место в Афганистане в конце 80-х.



Функционал заключается в ликвидации живой силы, находящейся, в частности, в фортификационных сооружениях с помощью ударной волны или осколков, создаваемыми на территории нахождения цели во время массового применения реактивных неуправляемых снарядов в дымозажигательном и термобарическом снаряжении,  уничтожении и поджоге зданий и сооружений, выведении из строя автомобильной и легкобронированной техники.



Широкой публике продемонстрирована в Омске, в 1999 году.



4. Тактико-технические характеристики

4.1 Размеры

  • Длина в походном положении, см: 686
  • Ширина в походном положении, см: 346
  • Высота в походном положении, см: 260 (оценка)
  • Клиренс, см: 47



4.2 Вооружение

  • Калибр, мм: 220
  • Длина ствола, мм: 5000 (оценка)
  • Количество направляющих: 24 (30)
  • Дальность стрельбы мин., м: 400
  • Дальность стрельбы макс., м: 3600 (с новыми ракетами — до 6000)
  • Площадь поражения, м²: до 40 000



4.3 Подвижность

  • Тип двигателя: дизельный V-12
  • Максимальная скорость по шоссе, км/ч: 65
  • Запас хода по шоссе, км: 550
  • Колёсная формула: гусеничное шасси



4.4 Остальные параметры

  • Масса в боевом положении, т: 46
  • Экипаж, чел.: 3



5. Модификации

ТОС-1А «Солнцепёк»

Разработка тяжёлой огнемётной системы ТОС-1А произошла в 2001 году. Предназначена, главным образом, для поддержки бронетанковых соединений и пехоты. Основными усовершенствованиями являются: транспортно-заряжающая система выполнена на основе танка Т-72, общее число направляющих стало 24. Входит в него транспортно-заряжающая машина ТЗМ-Т (Объект 563), боевая машина БМ-1 (Объект 634Б), а также МО.1.01.04М либо НУРС МО.1.01.04.



6. Служба и боевое применение

  • Афганская война (1979—1989)
  • Вторая чеченская война.

contract-army.ru

РСЗО ТОС-1 Буратино - описание, характеристики, конструкция, история создания

ТОС-1 «Буратино», созданная в СССР на базе ОБТ Т-72, стоит в наше время на вооружении армий нескольких стран и не имеет зарубежных аналогов.

Эта тяжёлая огнемётная система залпового огня впечатляет своим видом, но что насчёт её эффективности?

Создание

Работы по созданию начались в конструкторском бюро города Омск в 1971 году, в 1978 году появились первые образцы, а в 1980 году успешно закончились государственные испытания. Изначально ТОС получила обозначение Объект 634. Машина разрабатывалась для истребления живой силы противника на открытой местности и легкобронированной техники. Использовались в составе комплекса из пусковой установки БМ и транспортно-заряжающей машины ТЗМ.

Конструкция

Система создавалась на базе Т-72 и представляет из себя корпус танка с поворотной качающейся пусковой установкой вместо башни. Установка защищена противопульной бронёй, выдерживающей 7,62 мм с расстояния 620 метров.

Наведение на цель осуществляется с помощью электрогидравлического привода, экипаж состоит из 3 человек.

Помимо бронирования, РСЗО для защиты имеет оборудование для самоокапывания, дымовую аппаратуру для дымовых завес и четыре установки с дымовыми гранатами 902 Г. Экипаж защищён от радиоактивных и химических веществ благодаря фильтровентиляционной установке.

Такая конструкция РСЗО Буратино привела в массе 46 тонн, но позволила защитить экипаж в достаточной мере. Почему потребовалась серьёзная защита экипажа, а система не была создана на базе простого и лёгкого колёсного шасси? Всё дело в вооружении. Транспортно-заряжающая машина создавалась на базе КрАЗ-255Б.

Вооружение

В пусковой установке расположено 30 направляющих для неуправляемых реактивных снарядов калибра 220 мм. Используются дымозажигательные и термоборические боеприпасы. Дымозажигательные имеют массу 175 кг, на боевую часть приходится 45 кг, а дальность стрельбы составляет от 400 до 3500 метров. Вес боевой части термобарических - 74 килограмма, а дальность стрельбы от 400 до 2700 метров. Из-за небольшой дальности враги могут открыть ответный огонь, чем и вызвано тяжёлое бронирование системы.

РСЗО позволяет вести огонь одиночными выстрелами, за 12 секунд «выплёвывая» весь боекомплект, двойными, тратя 6 секунд и серией с перерывами в четверть секунды. С момента остановки до начала стрельбы требуется 90 секунд. Благодаря СУО в лице баллистического вычислителя и связанных с ним оптического прицела, лазерного дальномера и датчика крена, угол возвышения пусковой установки рассчитывается автоматически и берётся поправка на крен. Достигается точность полёта неуправляемых реактивных снарядов порядка 10 метров, несмотря на крутую траекторию, и поражение залпом площади в 1 гектар.

Все операции с вооружением экипаж производит изнутри с помощью гидроэлектрических приводов.

Подвижность

Дизельный 12 цилиндровый V-образный двигатель, аналогичный двигателю Т-72, позволяет машине массой 46 тонн достигать 65 км/час. Запас хода до 550 километров.

Боевое применение

Впервые тяжёлая огнемётная система Буратино была применена в 1988 году в период боевых действий в Афганистане. В 2000 году ТОС-1 применили в Чечне возле села Комсомольское. Оба раза она продемонстрировала свою высокую эффективность, но требовала постоянной защиты.

Её применяли лишь под прикрытием танков, а после залпа сразу откатывали назад.

В 2016 году ТОС-1 «Буратино» вместе с современной модификацией ТОС-1А Солнцепек были переброшены в Сирию, где применялись против запрещенной в России экстремистской группировки ИГИЛ.

Эпилог

Система, несмотря на броню от Т-72, уязвима из-за легкобронированного боекомплекта и маленькой дистанции огня. Повреждение пусковой установки мелкокалиберным вооружением может привести к самопроизвольной детонации или запуску неуправляемых ракет, что чревато большим уроном по своим войскам.

Есть РСЗО Ураган или Град, ведущие стрельбу на дистанцию в разы дальше, но в современных войнах всё чаще применяются небольшие мобильные группы, стремительно передвигающиеся по местности. Вести огонь по ним с дистанции в десятки километров практически бессмысленное занятие.

Буратино действует гораздо быстрее, а результат его применения заметен сразу. За 90 секунд система полностью готова к стрельбе, выстреливая весь боекомплект за 6 секунд при необходимости.

tanksdb.ru

Установка залпового огня "Буратино". «Буратино», ТОС-1

Есть в нашей армии оружие отличное, а есть – просто устрашающее в своей эффективности. К последней категории относится установка залпового огня «Буратино». Сами производители говорят, что после одного залпа в радиусе трех километров не остается ничего живого, даже бактерий.

В свое время появление этих машин вызвало настоящую истерику у отечественных «правозащитников», которые утверждали, что ВС РФ с их помощью «уничтожают мирное население». Отсутствие свидетелей их нимало не смущало – раз в радиусе трех километров ничего не остается, то и спроса нет никакого. Оставим этот вопрос на их совести.

Сегодня нас интересует несколько другое. Почему же установка залпового огня «Буратино», эффективность которой просто поражает воображение, на вооружении нашей армии находится едва ли не в единичных экземплярах? Кроме того, что этот комплекс вообще собой представляет? Для ответа на этот вопрос и была написана настоящая статья.

При чем тут химики?

В середине 1980 годов работы по созданию термобарических снарядов объемного взрыва всецело завладели вниманием генералов. И недаром! Как-никак, эффект от взрыва таких боеприпасов по внешнему виду и последствиям сходен с действием небольшого тактического ядерного заряда. Практически все рода войск «выстроились в очередь», страстно желая принять что-то подобное на вооружение. Впрочем, пехота быстро дождалась портативных «Шмелей», а вот всем остальным пришлось подождать создания тяжелых залповых систем.

Специально для ВВС вскоре была создана уникальная бомба ОДАБ-500. А вот РХБЗ, как это ни странно, решили пойти по своему пути. Точно неизвестно, для чего химическим войскам такая система. Можно только предположить, что она предназначается для выжигания опасного химического оружия противника до того, как тот успеет его применить.

Омским конструкторам и их пермским коллегам из знаменитой Мотовилихи была поставлена задача. В первом варианте новая установка называлась ТОС, а вот второй - установка залпового огня «Буратино» ТОС-1. Что ни говори, а зря наших военных обвиняют в отсутствии юмора…

Опыт боевого применения

Первый «дебют» состоялся в 1988-89 годах при действиях ограниченного воинского контингента на территории Афганистана. Тогда ракетная установка «Буратино» (две единицы) была задействована в Чарикарской долине, а также в Южном Саланге («Тайфун»). Уже тогда были созданы предписания, указывающие на недопустимость долгого нахождения на огневой позиции. Как правило, машины наносили удар, после чего тут же уходили с «засвеченной» точки.

Чаще всего любая операция осуществлялась только под надежным прикрытием из трех-четырех танков и пехоты, которые должны были предотвратить действия вражеских гранатометчиков. Чтобы свести к минимуму все риски возникновения ЧП, боковые контейнеры для ракет оставляли пустыми. Все сложности были стократно вознаграждены: оказалось, что действие термобарических боеприпасов в гористой местности попросту невероятное. Сам ландшафт резко увеличивал силу и мощность взрыва.

К слову говоря, установка «Буратино» была настоятельно рекомендована к принятию на вооружение именно после этих полевых испытаний. В Чечне это оружие впервые было использовано во время второй кампании, в марте 2000 года (штурм Комсомольского). Как говорят обе стороны конфликта, основной эффект оказался психологическим: боевики настолько «прониклись» увиденным, что стали уходить с позиций уже только при появлении слухов о том, что будет использована установка «Буратино».

Общие сведения об устройстве

Если судить по внешности, то на первый взгляд «Буратино» напоминает обычное шасси танка Т-72, на котором установлен пакет трубчатых направляющих (30 штук). Ракеты (калибром 220 мм, кстати), заправлены особой объемно-детонирующей боевой смесью. Отличаясь тем самым от систем РСЗО («Град», «Смерч»), эти ракеты имеют минимальное количество топлива. Связано это с тем, что дальность запуска не превышает 3,5 километра. Для улучшения точности наведения пусковая установка смонтирована на поворотной платформе.

Сегодняшний день

Именно за столь малую дальность действия установка «Буратино», фото которой есть в статье, была неоднократно раскритикована некоторыми экспертами. К счастью, отечественная промышленность все же не стоит на месте, а потому к настоящему времени разработаны новые типы снарядов, которые летят уже на шесть километров.

Наведение на цель выполняется экипажем, который для данной цели использует лазерный дальномер и баллистический вычислитель. Сама система огня «Буратино» (система управления огнем, точнее) – полуавтоматическая, наведение на цель выполняется в ручном режиме.

Стрельбу можно вести как одиночными, так и дуплетом, а также очередью (30 ракет улетают за 7,5 секунд). Мощь установки и в самом деле поражает воображение: мощные кирпичные здания превращаются в гору дымящегося щебня всего за пару секунд. О судьбе укрывшегося в них противника лучше не думать.

Секретность – превыше всего!

Несмотря на то что установка залпового огня «Буратино» довольно активно участвовала в афганских событиях, оружие долгое время скрывалось под десятками грифов «Секретно». После того как «Буратино» очень «порадовал» боевиков в селе Комсомольском, секретность была снята. Смысла держать ее дальше не было, так как залпы ТОС-1 транслировались по всем федеральным каналам.

Сейчас описание «Буратино» можно легко отыскать даже на зарубежных форумах, не говоря уже об отечественных ресурсах.

Нереализованные перспективы

Некоторые источники сообщают, что одно время ходил слух о создании в Омске ТОС на базе танка Т-80 - единственного в СССР, имевшего газотурбинную силовую установку. Учитывая характеристики данного шасси, можно бы было надеяться на резко возросшую подвижность и маневренность получившейся машины. Кроме прочего, планировалось дополнительно вооружить «Буратино» 30-мм автоматической пушкой и 7,62-мм пулеметом. В этом случае залповый огонь «Буратино» мог бы быть дополнен «салютом» из дополнительного вооружения.

Теоретически все проведенные мероприятия могли бы несколько повысить боевое могущество и эффективность системы. Доподлинно неизвестно, продвинулась ли данная разработка дальше предложений или макетов. Впрочем, многие эксперты не без оснований считают, что подобная модификация не дала бы ничего хорошего. Во-первых, сразу же возникает вопрос целесообразности размещения боевой машины на шасси Т-80, который использовался далеко не так широко, как его «коллега», Т-72.

Отрицательные стороны подобной модификации

Несмотря на многие положительные стороны газотурбинной силовой установки, ее обслуживание и ремонт обходятся намного дороже. Кроме того, горестный опыт 1995 года (штурм Грозного) наглядно показал, что использовать солдат срочной службы в качестве операторов такого рода техники не следует. Учитывая, что именно призывники составляют костяк современной российской армии, такая модификация вряд ли была бы востребованной.

В настоящее время на вооружении нашей армии все же имеется значительное количество газотурбинных Т-80, но все же их количество не слишком значительно. Довольно глупо переделывать эту технику в тяжелые огнеметные системы, когда на складах имеются тысячи устаревших модификаций Т-72.

Как это работает?

Сказав немало лестных слов о боевом могуществе ТОС-1 «Буратино», пора поведать о том, на каких принципах основана сама работа системы.

Если говорить совсем просто, то боеприпасы объемного взрыва сперва создают облако легковоспламеняющегося аэрозоля, а затем поджигают его. Могут использоваться как жидкости, так и мелкодисперсные порошковые смеси металлов. Чтобы смесь была полностью гомогенной, в конструкцию боеприпаса включают специальные перемешивающие устройства, которые работают до подлета к цели. Конструкторам приходится решать немало труднейших задач. Одной из наиболее сложных является препятствование преждевременному воспламенению смеси сразу после разрушения оболочки снаряда.

Этим требованием ракетная установка «Буратино» резко отличается от РСЗО, снаряды которых как раз таки должны детонировать сразу после контакта с целью.

Отличия от обычных боеприпасов

От стандартных взрывчатых веществ, которые обычно используются в боеприпасах, аэрозоль отличается медленной скоростью распространения взрывной волны (около 3000 м/с), а также большим временем ее существования. Именно поэтому такая смесь воздействует на большую площадь. Что же касается термобарического эффекта, то связан он с тем, что в момент взрыва весь кислород, который есть в поражаемой области, вступает в реакцию с компонентами аэрозоля.

Процесс идет доли секунды. За это время давление сперва резко поднимается, а затем столь же резко падает, достигая отметки в 160 мм. рт. ст и даже ниже. Если враг выживает после резкого подъема температуры (что уже маловероятно, так как она достигает 3000 градусов по Цельсию), то в момент снижения давления его попросту разорвет.

Тяжелая бронетехника, оказавшаяся в зоне поражения, приходит в полную негодность, а БТР, БМП и подобные машины превращаются в груды металлического хлама.

Плюсы и немало минусов

Кроме химиков, ТОС «Буратино» поступила на вооружение саперов, которые с ее помощью должны уничтожать укрепления хорошо окопавшегося противника. Броня позволяет подогнать установку на дистанцию прямого выстрела, после чего полностью уничтожить опорную точку несколькими ракетами. Отличное танковое шасси дает ей подвижность, сравнимую с маневренностью БТР и БМП.

Несмотря на все вышеперечисленное, не стоит считать ТОС «Буратино» каким-то «чудо-оружием». Большие габариты и слабая броня – не самое лучшее сочетание на поле боя. И если экипаж все же защищен сравнительно неплохо, главная опасность – в хаотическом разлете ракет от поражения пусковой установки даже пулей станкового пулемета. Только представьте себе, сколько бед способны натворить три десятка термобарических ракет, разлетевшихся в расположении своих же частей!

А потому в той же Чечне «Буратин» выпускали только под прикрытием двух-трех танков. «Сделав дело», вся компания аккуратно отползала в укрытие. Впрочем, труд огнеметчиков на войне никогда не был прост: только сравните человека с огнеметом за спиной, который аккуратно подползает к вражескому ДОТУ с описанной нами системой, и вы поймете, как же много между ними общего!

Так почему их так мало?

В настоящее время нельзя с уверенностью говорить, сколько же ТОС-1 «Буратино» имеется в нашей армии, но, по всем признакам, их не так уж и много. Так почему же оружие, обладающее столь высокими характеристиками, не стоит массово на вооружении? Все дело в том, что это – специфический «инструмент» для отдельных операций. При массированных боевых действиях РСЗО куда удобнее и безопаснее, так как позволяют вести огонь с закрытых позиций.

Зарубежные контракты

В общем-то, сразу после рассекречивания машины предпринимались неоднократные попытки сбыта ТОС за рубеж. Сперва дела в этом направлении шли не слишком успешно. Во многом это было связано с тем, что на экспорт предлагался устаревший вариант, который заказчикам был далеко не так интересен.

Уже в 2010 году в Иордании рекламировалась ТОС с новыми снарядами (смотри выше), дальность которых составляла уже шесть километров. Местная армия очень заинтересовалась новым образчиком вооружения. В частности, предполагалось изучить возможность модернизации силами российских специалистов танков М-60, на шасси которых иорданцы желали установить отечественную разработку.

В принципе, в этом нет ничего экстраординарного, так как залповая система «Буратино» – фактически боевой модуль, который можно установить на любую подходящую по массе бронемашину. Так, в Иордании для этих целей могли быть использованы шасси танков "Тарик" или "Халид". Кроме того, шасси недавно приобретенных английских "Челленджер-1" ("Аль-Хусейн") для этой цели также подходит прекрасно.

Первый покупатель

Как бы там ни было, но первым покупателем стал Казахстан, который на протяжении вот уже 25 лет неоднократно показывает себя в качестве надежного торгового и стратегического партнера. Сперва казахские военные закупили три ТОС. Это был специальный вариант: от базового он отличался тем, что в качестве шасси был использован Т-90.
Впрочем, к настоящему времени достигнуто соглашение о том, что ТОЗ будет производиться силами российских специалистов непосредственно в Казахстане, для чего там планируют использовать запасы старых Т-72, которые в настоящее время находятся в консервации.

fb.ru

"Буратино", "Балеринка" и "Молодец" российского оборонного комплекса

Утверждение, гласящее, что у военных нет чувства юмора, вдребезги разбивается о те названия, которые в наших войсках присваивают снарядам, гаубицам и зенитным комплексам и вообще любому вооружению.

Традиция называть оружие, исходя из его внешней схожести с каким-либо предметом, восходит к 16-му веку. Тогда на вооружении французской армии впервые появились гранаты. Солдаты, недолго думая, присвоили новому оружию название фрукта – и по форме схожи, и разрыв гранаты на мелкие кусочки напоминает многочисленные гранатовые зернышки.

То же самое можно сказать и о лимонке. А противотанковый гранатомет M9, поступивший на вооружение американской армии во время Второй мировой войны, назвали базукой — в честь музыкального инструмента. Гранатомет якобы по форме был похож на базуку, вдобавок свист вылетающего снаряда напоминал солдатам звучание инструмента.

И все-таки наибольшую популярность получили названия, подчеркивающие угрожающий и смертоносный характер танков, автоматов и ракетных установок. Стоит вспомнить хотя бы немецкие танки "Тигр" и "Пантера", многоцелевой зенитный комплекс "Гепард", американский противотанковый ракетный комплекс "Дракон"…

Самоходная гаубица "Акация"

Российские инженеры пошли по другому пути. Названия нашего оружия остроумны, необычны, иногда даже кокетливы. И порой кажется, что все именования российских гаубиц, зенитных комплексов и реактивных снарядов – сущее издевательство над воображаемым противником.

Нарву цветов и подарю "Букет"

Цветы – отдельная тема в творчестве инженеров. На вооружении российской армии – целый "сад". Есть "Гиацинт" — 152-миллиметровая самоходная пушка (кстати, второе неофициальное название, "Геноцид", более точно отражает ее способности). Есть "Тюльпан" — 240-миллиметровая самоходная минометная установка. Есть "Пион" — самоходная артиллерийская установка с 203-миллиметровой пушкой 2А44, — а также самоходные гаубицы 2С1 "Гвоздика", 2С3 "Акация" и 82-миллиметровый автоматический миномет 2Б9 "Василек". И это еще не весь "букет". Кстати о "Букете". Так называются конвойные наручники на пять человек.

Вообще, судя по многим названиям, военным инженерам не чужда сентиментальность. Давит на них унылая серость армейских будней, тоскуют инженеры по душевному трепету и романтике. Отсюда, вероятно, — термобарическая ГЧ 9М216 "Волнение", радиопеленгационный метеорологический комплекс РПМК-1 "Улыбка", 122-миллиметровый реактивный снаряд 9М22К с кассетной БЧ "Украшение" и 240-миллиметровый реактивный снаряд МС-24 с химической БЧ "Ласка". Отдельного упоминания заслуживают 23-миллиметровая резиновая пуля "Привет", корабельная РЛС МР-352 "Позитив".

РТ-23 УТТХ "Молодец"

Прочий "Зоопарк"

Еще одним популярным источником вдохновения в оборонной промышленности служит животный мир. Здесь впору было бы заговорить о "тиграх" и "гепардах", но наши разработчики — люди честные. Тигры в России водятся разве что на Дальнем Востоке, зато белок — хоть отбавляй. Поэтому теперь "Белка" — это 140-миллиметровый реактивный снаряд М-14С, ракета-мишень РМ-207А-У, а еще радиостанция военной разведки 4ТУД.

Кроме того в нашей стране в изобилии встречаются "Кабан" — многоцелевой мишенный ракетный комплекс 96М6М, "Кузнечик" — мобильный робототехнический комплекс МРК-2, "Муха" — 64-миллиметровая реактивная противотанковая граната РПГ-18 (6Г12) (ТКБ-076), "Енот" — 533-миллиметровая самонаводящаяся торпеда СЭТ-65, и "Канарейка" — бесшумный автоматно-гранатометный комплекс 6С1.

Наземный возимый ДВ-СВ радиоприемник Р-880М назван "Креветкой". Опытный автоматический гранатомет ТКБ-0134 — "Козликом". А радиолокационный комплекс артиллерийской разведки и управления огнем 1Л219 — коротко и всеобъемлюще. "Зоопарк".

Из заморских зверей в почете у военных "Колибри" — 324-миллиметровая авиационная противолодочная торпеда, и "Панда" — радиолокационный прицельный комплекс Н001ВП для модификаций Су-27.

Ну и, наконец, полуфинал.

"Полуфинал". "Диагноз" — "Буйность"

Собственно, "Полуфинал" — неконтактный взрыватель 9Э343. Как бы продолжая тему, инженеры назвали ручной огнемет РПО-2 "Приз". Невольно вспоминается про "сектор-приз на барабане"…

Извечную тему, тему здоровья, военные обыграли по-своему. В распоряжении российской армии оказались тяжелая ТРС станция Р-410М "Диагноз" и бронетранспортер БТР-80А "Буйность". Кроме того, есть программно-технический комплекс 65с941 "Тонус" и медицинская машина для ВДВ БММ-1Д "Травматизм".

И уж совсем печальный 40-миллиметровый выстрел ВОГ-25П (7П24) к ГП-25(30) "Подкидыш".

"Балеринка" — это вам не "Абзац"

Не обошли стороной и тему профессии. Складывается впечатление, что многие из тех, кто придумывает названия, ранее работали журналистами. На это намекают "Газетчик-Е" — средство защиты радиолокационных станций, "Подзаголовок" — комплекс обеспечения радиоэлектронной совместимости МКЗ-10, и немного двусмысленный "Абзац" — 220-миллиметровый агитационный реактивный снаряд 9М27Д для ракетной системы залпового огня "Ураган".

Однако среди военных инженеров встречаются те, кто, судя по всему, знаком с работой "Курьера" — подвижного грунтового ракетного комплекса 15П159 с малогабаритной МБР РСС-40, и даже "Стюардессы"  — автономного комплексированного вторичного радиолокатора УВД и госопознавания. Сюда в качестве примера можно было бы привести такую необычную и романтическую профессию, как артист балета, на которую нам намекает "Балеринка", 30-миллиметровая авиационная автоматическая пушка 9А-4071, однако это оружие назвали так за изящество.

Прочие "Варианты"

Ваш браузер не поддерживает данный формат видео.

Вконтакте

Facebook

Одноклассники

Twitter

Whatsapp

Viber

Telegram

30-ствольный самоходный огнемет ТОС-1 "Буратино"

Порой кажется, что названия нашего оружия звучат радостней гостеприимного призыва "Добро пожаловать!". К примеру, МБР РТ-23 УТТХ (РС-22) "Молодец", 55-миллиметровый корабельный семиствольный гранатомет МРГ-1 "Огонек", тяжелая огнеметная система ТОС-1М "Солнцепек". Добавить к этому несколько элементов национальной самобытности, вроде 220-миллиметровой тяжелой огнеметной системы ТОС-1 "Буратино", бронежилета "Гжель" и контрольно-проверочной аппаратуры РЭБ Л-183-1 "Буковица" — получится вполне сформированный русский народный имидж.

И все же среди названий российского оружия упрямо витает романтическое настроение. Кокетливая церемонность того же бронежилета "Визит", лукавая неопределенность 40-мм гранатомета-лопаты "Вариант", игривость пехотной лопаты "Азарт". О наручниках "Нежность", автомобиле УАЗ-3150 "Шалун" и светозвукошумовой гранате многократного действия "Экстаз" и говорить не приходится.

Справедливости ради необходимо отметить, что, с другой стороны, наше оружие — тоже не сплошь одни "Шепталы" (система оповещения П-161 — прим. ред) и "кузнечики". Есть в арсенале российской армии и знаменитая полевая реактивная система БМ-21 "Град", и реактивная система залпового огня калибра 300 мм "Смерч", и система ПВО С-300ВМ "Антей-2500". Но всевозможных "смерчей", "ураганов" и "тайфунов"  в истории мирового оружия — пруд пруди.

ria.ru

Буратино зажигает » Военное обозрение

Залп «Буратино» – впечатляющее зрелище. Оставляя за собой огненный хвост, реактивный снаряд стремительно и точно летит к цели. О том, что остается от засевшего в укреплениях противника, можно лишь догадываться.

Есть в российской армии удивительное оружие – тяжелая огнеметная система ТОС-1 «Буратино». Рекламные материалы «Росвооружения» утверждают, что ее залп уничтожает все живое в радиусе 3 км.
Правозащитники называли эти машины посланцами ада и приписывали им массовое уничтожение мирных жителей. Причем отсутствие свидетелей подобных преступлений никого не смущало – сказано, все живое в радиусе трех километров, значит, так оно и есть. От свидетелей – только кучка пепла. Но почему же столь эффективное оружие никто кроме нас не производит, да и в нашей армии «Буратины» исчисляются единицами? «Популярная механика» решила внести некоторую ясность.

Первый вариант установки – ТОС, с 24-трубным пакетом.

Оружие химиков

В 1980-х годах успехи советских оружейников в разработке термобарических и объемно-детонирующих боеприпасов произвели сильнейшее впечатление на отечественных военачальников. Еще бы – подрыв боеприпаса достаточной массы внешне производил эффект работы небольшого тактического ядерного заряда. Принять на вооружение такое эффективное оружие захотели практически все рода войск. Для пехоты началась разработка реактивных огнеметов «Шмель». Главное артиллерийское управление выдало заказ на проектирование термобарических боевых частей к реактивным системам залпового огня. ВВС приступили к созданию объемно-детонирующей авиабомбы ОДАБ-500. Ну а войска радиационной, химической и биологической защиты (РХБЗ) решили обзавестись собственной тяжелой огнеметной системой ТОС. Зачем химикам такая система, мы точно не знаем, но есть сведения о разработке разных БЧ, в том числе и с отравляющими веществами бинарного типа.

Создание нового оружия Управление РХБЗ доверило тандему – Омскому КБ транспортного машиностроения, знаменитому своими танками Т-80У, и Мотовилихинским заводам, из ворот которых вышли реактивные системы залпового огня «Град», «Ураган» и «Смерч». Заводы оправдали доверие, и такая установка была создана. Первый вариант назывался просто ТОС, а второй, ТОС-1, получил игривое название «Буратино».

В отличие от ТОС установка ТОС-1 «Буратино» имеет увеличенный боекомплект – 30 ракет вместо 24.

Как устроен «Буратино»

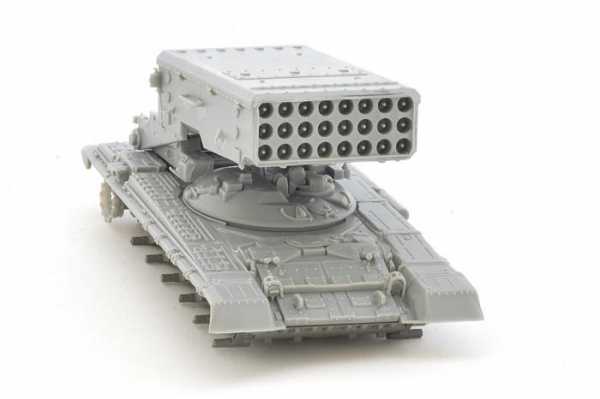

Внешне ТОС-1 выглядит как основной боевой танк Т-72, башня которого заменена пакетом направляющих, вмещающих увеличенный боекомплект – 30 ракет (ТОС имел 24-трубный пакет). Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонирующей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель – стрелять на десяток километров нет нужды. В зависимости от модификации ракеты дальность стрельбы составляет от 2700 до 3500 метров. Пусковая установка расположена на поворотной платформе. Экипаж производит наведение установки на цель, применяя лазерный дальномер и баллистический вычислитель, обеспечивающие приемлемую точность стрельбы. Огонь может вестись одиночными выстрелами, «дуплетом» из двух стволов и серией с интервалом между выстрелами в четверть секунды, при этом все 30 ракет выпускаются всего за 7,5 секунд. Разрушительная мощь ракет «Буратино» поражает воображение – кирпичные постройки скрываются в облаке дыма и пламени, напоминающем маленький ядерный гриб, а когда дым рассеивается, взору предстают только дымящиеся руины. О том, что остается от засевшего в укреплениях противника, можно только догадываться.

В комплекте с «Буратино» идет ТЗМ – транспортно-заряжающая машина.

Боец невидимого фронта

Долгое время «Буратино» был сверхсекретным оружием, хотя установка принимала участие в афганской войне. Однако после того, как в марте 2000 года телевидение растиражировало по всему миру работу ТОС-1 по селу Комсомольское, гриф «секретно» с установки был снят. Столь яркое появление сразу же породило массу легенд, в том числе и самых нелепых. Дескать, ТОС разрабатывался для «выжигания» зараженных в ходе биологической войны участков местности.

На самом деле ТОС-1 поступил на вооружение инженерных войск как средство уничтожения укрытого противника, что традиционно было задачей саперов. Прикрытый противопульной броней, «Буратино» может подойти к огневой точке на дальность прямого выстрела и несколькими ракетами полностью уничтожить ее. Танковое шасси позволяет 46-тонной машине иметь подвижность, сопоставимую с танками и БМП.

Однако тяжелая огнеметная система – вовсе не чудо-оружие, как, впрочем, и любой другой образец боевой техники. Большие размеры и сравнительно слабое бронирование делают машину уязвимой для гранатометов, противотанковых ракетных комплексов, скорострельных пушек. Поражение пускового пакета может привести если не к подрыву боевых частей, то к самопроизвольному пуску ракет. Хаотически разлетающиеся реактивные снаряды способны натворить массу бед для своих же войск. Именно поэтому в Чечне установки работали строго под прикрытием танков (1–2 впереди и по одному с боков) и после залпа «Буратино» сразу уползал в укрытие. Но труд огнеметчиков никогда не был легким. Действия ТОС-1 в боевой обстановке как раз и напоминают тактику бойцов, скрытно подбирающихся с ранцевым огнеметом к ДОТу.

Штучная вещь

Точное количество «Буратин» в армии нам неизвестно, но их число измеряется единицами. Почему же столь эффективное оружие не производится массово и не пользуется спросом на внешнем рынке? Дело в том, что удел «Буратино» – участие в локальных конфликтах и контртеррористических операциях. Но как раз для таких операций требуются не огнеметы, а высокоточные «хирургические инструменты», сводящие к минимуму потери среди гражданского населения. При полномасштабных же боевых действиях «Буратино» полностью проигрывает, например, РСЗО «Смерч», способной всего за 38 секунд отправить 12 ракет со 100-килограммовой термобарической головной частью на расстояние 90 километров.

http://www.popmech.ru

ТОС-1 ("Объект 634")

Боевая машина (БМ) реактивной системы залпового огня

Боевая машина (БМ) реактивной системы залпового огня (РСЗО) содержит базовое шасси 1 танка с сохранением конструктивного исполнения и взаимного расположения узлов и механизмов силовой установки, трансмиссии, отделения управления механика-водителя и ходовой части. На шасси 1 смонтирована пусковая установка (ПУ), включающая поворотную платформу (ПП) 2 с выносными кронштейнами 3, на которых через оси цапф 4 и опорные кронштейны 5 закреплен транспортно-пусковой контейнер (ТПК) 6 с направляющими пусковыми трубами 7 под ракеты 8. С целью снижения высотных габаритов БМ (по сравнению ТОС-1) ТПК 6 удлинен и выполнен с трехрядным размещением пусковых труб 7 (всего 24), которые выполнены с возможностью пуска, как минимум, двух типов ракет 8 по энергетической мощности. ПП неподвижно соединена с подвижным погоном 9 погонного устройства танка и совместно с корпусом шасси 1 образует боевое отделение, внутри которого закреплены аппаратура силовых приводов 10, механизм привода горизонтального наведения (ГН) 11, корпус станции привода вертикального наведения (ВН) 12, сидения наводчика 13 и командира 14, пульт управления 15 приводами наведения ПУ, прицел 16, дальномер 17, прибор наблюдения 18 командира с выводом оптических входных окон наружу. Снаружи на ПП закреплены люк 19 наводчика, люк 20 командира и башенка 21 командира. Спереди по оси ПП смонтировано устройство 22 с гидроцилиндром 23, соединенным с гидросистемой 24 танка для стопорения ТПК в транспортном положении. А для обеспечения устойчивости БМ во время ведения огня на кормовом листе корпуса шасси 1 закреплены через шарниры поворотные выносные опоры 25 с гидравлическими приводами 26, соединенными с гидросистемой а спереди закреплена гидравлическая опора 27, при этом на корпусе шасси 1 спереди смонтированы пусковые трубы 28 системы дистанционной постановки дымовой завесы.

В конце 70-х возникла идея разработки тяжелой реактивной огнеметной системы залпового огня, с боевыми частями, наполненными зажигательными и термобарическими смесями. Такой комплекс, включающий боевую машину - пусковую установку, НУРСы и транспортно-заряжающую машину, был создан в начале 80-х гг. в Омском Конструкторском бюро транспортного машиностроения и получил название ТОС-1 (тяжелая огнеметная система). Опыт боевого применения ТОС-1 в Афганистане и в Чечне показал ее высокую эффективность и определил направления дальнейшего совершенствования системы. В Чечне ТОС-1 применяли при штурме г. Грозный и села Комсомольское.

Тяжелая огнеметная система "ТОС-1", предназначена для комплексного поражения целей за счет воздействия высоких температур и избыточного давления. ТОС-1 может передвигаться в боевых порядках мотопехоты и танков, поражать атакующую живую силу противника с открытых и закрытых огневых позиций. В состав ТОС-1 входит боевая машина РСЗО, выполненная на базовом шасси танка, которая содержит пусковую установку (ПУ), включающую поворотную платформу (ПП) с выносными кронштейнами, на которых через оси цапф и опорные кронштейны закреплен транспортно-пусковой контейнер (ТПК) направляющими пусковыми трубами для НУРС. Наведение ПУ на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами от СУО, состоящей из прицела, квантового дальномера (КД), баллистического вычислителя (БВ) и датчика крена.

Вид сверху на рабочие места экипажа

Повышение тактико-технических характеристик ТОС осуществляется за счет совершенствования ее конструкции. В систему управления огнем введены датчики крена и дифферента, подключенные к баллистическому вычислителю (БВ), а в качестве оптического прицела использован качающийся панорамный прицел, на отражателе которого закреплен датчик суммы углов дифферента ПП и угла места цели, подключенный к БВ, а на дифференциале механизмов горизонтирования прицела и ввода углов вертикального наведения в прицел дополнительно закреплен сумматор (датчик) углов места цели, прицеливания и дифферента ПП, который подключен к электрогидравлической системе привода вертикального наведения (ВН), причем электрические выходы БВ и прицела подключены к электрогидравлической системе привода ВН через переключатель режимов работы, при этом привод ВН, ПУ и датчик обратной связи последовательно соединены между собой, а датчик обратной связи выполнен в виде принимающего прибора, корпус которого жестко закреплен на ступице выносного кронштейна ПП, а его выходной вал через промежуточный вал и соединительное устройство связан со ступицей опорного кронштейна ТПК..Общий вид ТЗМ (вид спереди и сверху)Общий вид ТЗМ (вид сбоку)

На верхнем носовом листе корпуса шасси 1 приварены кронштейны 7 под передние ложементы 8 и раму 9 для крепления защиты и настила 6.

Оборудование включает в себя: съемная крыша 10, рубка 11, кронштейны 12, задние ложементы 13, ложементы 8, 13 с элементами их крепления, консольно-поворотный кран 15 с выдвижной колонной 16, лоток 17 с досылателем и элементами его крепления в транспортном положении, механизм выверки 18 с направляющими под его установку, броневую защиту 19 наружного оборудования с элементами ее крепления, гидросистему 20, электронасосный агрегат 21, электрооборудование 22.

Машина выполнена на базовом шасси танка, используемого в качестве базового шасси ПУ, в машине рабочие места командира и оператора размещены в средней части корпуса шасси, закрытой съемной крышей с люком и рубкой со смотровыми приборами, а в настиле рамы между ложементами выполнен центральный прямоугольный проем, вытянутый вдоль оси машины над люками экипажа, при этом ложементы установлены с обеспечением фиксации укладки боекомплекта головной частью снарядов в сторону носа машины, а кран и крановое оборудование смонтированы на раме с возможностью заряжания ПУ с перемещением снарядов боекомплекта вперед по ходу движения машины и стопорения стрелы крана в походном положении между ложементами на высоте ниже уровня верхней кромки бортов и снабжены двухскоростным гидравлическим приводом с ускоренным режимом холостого хода в сравнении с режимом рабочего хода, причем борта рамы изготовлены из броневых плит и оснащены трособлочным устройством, используемым для подъема откидных бортов при переводе машины из рабочего в транспортное положение, при этом боковые борта шарнирно связаны со щитками, располагаемыми между откинутыми в рабочее положение передним и боковыми бортами и фиксируемыми с передним бортом, а задний борт выполнен в виде двух фигурных створок, связанных с рамой через вертикальные шарниры, кроме того, щитки могут быть снабжены фиксаторами, а на боковых торцах переднего борта жестко закреплены кронштейны с пазами под пальцы упомянутых фиксаторов, а в средней части корпуса шасси перед перегородкой моторно-трансмиссионного отделения установлены дополнительные топливные баки.

Вид сверху на отделение управления со снятой крышей.


topwar.ru

Тяжелая огнемётная система «Буратино» | Армейский вестник

Есть в российской армии удивительное оружие – тяжелая огнеметная система ТОС-1 «Буратино». Эксперты «Росвооружения» утверждают, что её залп уничтожает всё живое в радиусе 3 км, то есть на площади в 28 км2.
• Европейские правозащитники (прихвостни и лизоблюды НАТО) называют эти машины посланцами ада и приписывают им массовое уничтожение мирных жителей. Причем отсутствие свидетелей подобных преступлений никого не смущает – сказано, все живое в радиусе трёх километров, значит, так оно и есть. От свидетелей – только кучка пепла. Но почему же столь эффективное оружие никто кроме нас не производит, да и в нашей армии «Буратины» исчисляются единицами? Давайте попробуем внести некоторую ясность в этот вопрос.

«Буратино» — оружие химиков

• В 1980-х годах успехи советских оружейников в разработке термобарических и объемно-детонирующих боеприпасов произвели сильнейшее впечатление на отечественных военачальников. Еще бы – подрыв боеприпаса достаточной массы внешне производил эффект работы небольшого тактического ядерного заряда. Принять на вооружение такое эффективное оружие захотели практически все рода войск.

Для пехоты началась разработка реактивных огнеметов «Шмель». Главное артиллерийское управление выдало заказ на проектирование термобарических боевых частей к реактивным системам залпового огня.

Военно-воздушные силы приступили к созданию объемно-детонирующей авиабомбы ОДАБ-500. Ну а войска радиационной, химической и биологической защиты (РХБЗ) решили обзавестись собственной тяжелой огнеметной системой ТОС. Зачем химикам понадобилась такая система, мы точно не знаем, но есть сведения о разработке различных боевых частей, в том числе и с отравляющими веществами бинарного типа.

• Создание нового оружия Управление РХБЗ доверило тандему – Омскому КБ транспортного машиностроения, знаменитому своими танками Т-80У, и Мотовилихинским заводам, из ворот которых вышли реактивные системы залпового огня «Град», «Ураган» и «Смерч». Заводы оправдали доверие, и такая установка была создана. Первый вариант назывался просто ТОС (он имел 24-трубный пакет), а второй вариант, ТОС-1 (имеет 30-трубный пакет), получил игривое название «Буратино».

Как устроен «Буратино»

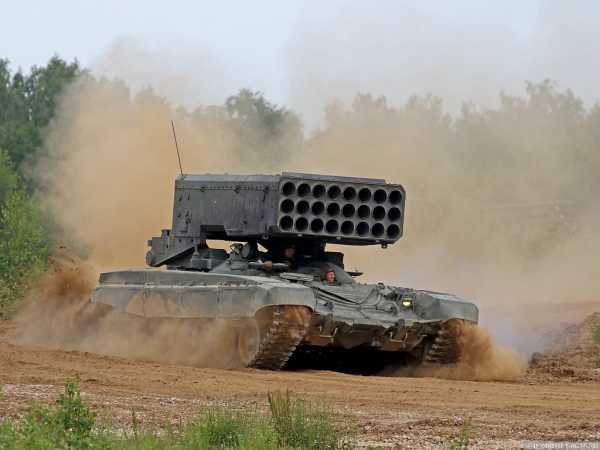

• Внешне ТОС-1 «Буратино» выглядит как основной боевой танк Т-72, башня которого заменена пакетом направляющих, вмещающих увеличенный боекомплект – 30 неуправляемых ракет. Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонирующей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель – стрелять на десяток километров нет нужды.

• В зависимости от модификации ракеты дальность стрельбы составляет от 2700 до 3500 метров. Пусковая установка расположена на поворотной платформе. Экипаж производит наведение установки на цель, применяя лазерный дальномер и баллистический вычислитель, обеспечивающие приемлемую точность стрельбы.
Огонь может вестись:
— одиночными выстрелами;
— «дуплетом» из двух стволов;

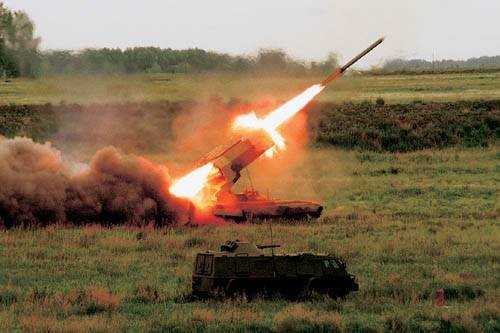

— серией с интервалом между выстрелами в четверть секунды, при этом все 30 ракет выпускаются всего за 7,5 секунд.

• Разрушительная мощь ракет «Буратино» поражает воображение – кирпичные постройки скрываются в облаке дыма и пламени, напоминающем маленький ядерный гриб, а когда дым рассеивается, взору предстают только дымящиеся руины. О том, что остается от засевшего в укреплениях противника, можно только догадываться.

Боец невидимого фронта

• Долгое время «Буратино» был сверхсекретным оружием, хотя установка принимала участие в афганской войне. Однако после того, как в марте 2000 года телевидение растиражировало по всему миру работу ТОС-1 «Буратино» по селу Комсомольское, гриф «секретно» с установки был снят.
Столь яркое появление сразу же породило массу легенд, в том числе и самых нелепых. Дескать, ТОС-1 «Буратино» разрабатывался для «выжигания» зараженных в ходе биологической войны участков местности.

• На самом деле ТОС-1 «Буратино» поступил на вооружение инженерных войск как средство уничтожения укрытого противника, что традиционно было задачей саперов. Прикрытый противопульной броней, «Буратино» может подойти к огневой точке на дальность прямого выстрела и несколькими ракетами полностью уничтожить ее. Танковое шасси позволяет 46-тонной машине иметь подвижность, сопоставимую с танками и БМП.
• Однако тяжелая огнеметная система – вовсе не чудо-оружие, как, впрочем, и любой другой образец боевой техники. Большие размеры и сравнительно слабое бронирование делают машину уязвимой для гранатометов, противотанковых ракетных комплексов, скорострельных пушек. Поражение пускового пакета может привести если не к подрыву боевых частей, то к самопроизвольному пуску ракет. Хаотически разлетающиеся реактивные снаряды способны натворить массу бед для своих же войск.
• Именно поэтому в Чечне установки «Буратино» работали строго под прикрытием танков (1–2 впереди и по одному с боков) и после залпа «Буратино» сразу уползал в укрытие. Но труд огнемётчиков никогда не был легким. Действия ТОС-1 «Буратино» в боевой обстановке как раз и напоминают тактику бойцов, скрытно подбирающихся с ранцевым огнеметом к ДОТу.

Штучная вещь

• Точное количество тяжелых огнемётных систем ТОС-1 «Буратино» в армии на сегодняшний день нам неизвестно, но их число измеряется единицами. Почему же столь эффективное оружие не производится массово и не пользуется спросом на внешнем рынке?

• Дело в том, что удел «Буратино» – участие в локальных конфликтах и контртеррористических операциях. Но как раз для таких операций требуются не огнемёты, а высокоточные «хирургические инструменты», сводящие к минимуму потери среди гражданского населения.
При полномасштабных же боевых действиях «Буратино» полностью проигрывает, например, ракетной системе залпового огня «Смерч», способной всего за 38 секунд отправить 12 ракет со 100-килограммовой термобарической головной частью на расстояние 90 километров.

/ По материалам topwar.ru /

army-news.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
