Почему винтовка Маузер 98 (Mauser G98) была так популярна во всём мире? | Культура

Словесной не место кляузе.
Тише, ораторы!
Ваше
слово,
товарищ маузер.

Именно эти строки «Левого марша» — первое, что приходит на ум, когда слышишь фамилию знаменитого оружейника. Но… Маяковский имел в виду совсем другое. Пистолет «Маузер К-96» калибра 7,63, получивший своё боевое крещение ещё в период англо-бурской войны 1899−1902 годов. Однако в связи с многочисленными недостатками — сложность изготовления, значительные габариты, не самое удобное снаряжение магазина — «Рейхсвер» он не заинтересовал, и в войска в течение всей первой мировой войны он поступал только в связи с острой нехваткой штатных пистолетов «Парабеллум».

А вот в России Маузер оказался очень даже востребованным. И постреляли из него… И в Империалистическую, и Гражданскую, и позже. В 1920−40-х годах этот пистолет был штатным оружием командного состава подразделений и частей ОГПУ-НКВД.

Но не он, а именно винтовка, ставшая среди магазинных систем самой распространённой в мире, сделала немецкого оружейника всемирно известным. Впервые Маузер 98 получил практическое боевое применение в 1900−01 годах в Китае, где в состав подавившего «боксерское» восстание Восточно-Азиатского экспедиционного корпуса входили подразделения немецкой морской пехоты. К 1914 году Маузер 98 стоял на вооружении не только германской, но ещё бельгийской, шведской, испанской, сербской и турецкой армий. В 20-е к ним добавились ещё и армии «новых» государств. Чехословакии, Польши и Югославии. Причём в последней Маузер использовался совсем недавно. В 90-х. Когда сербы стреляли в хорватов, а те, в свою очередь, — в сербов.

Это — если в Европе. Южная Америка практически вся — от Колумбии и Перу на севере до Чили и Аргентины на юге — по команде «в ружьё» выхватывала из пирамид именно эту винтовку. Практически то же самое делали военнослужащие таких Центральноамериканских стран, как Мексика, Коста-Рика, Сальвадор.

Модель 1935 года — Маузер 98-к — воевала во Вьетнаме. Это, как и Китай, — Азия, но уже Юго-Восточная.

Чем же объясняется популярность винтовки Маузера среди военных многих стран мира? Что обеспечило ей такую выдающуюся долговечность?

Причин, наверное, несколько. Не последняя в их ряду — немецкая точность и тщательность при изготовлении и сборке. А они определяют качество и надёжность изделия. Винтовка имеет сбалансированные характеристики, которые обеспечены своеобразным компромиссом между различными требованиями к этому типу оружия.

Да, «маузер» более чувствителен к загрязнению, чем знаменитая «трёхлинейка» — винтовка Мосина. Соответственно, «наша» надёжнее. Немаловажное свойство. Особенно — в бою. В полевых условиях. А вот на стрельбище…

Тщательная балансировка винтовки, учёт механических сопряжений, позволяющий до минимума свести вибрацию при выстреле, высокое качество изготовления — всё это сделало Маузер 98 оружием особо точного боя. И конкурентов по этому важному показателю у «немки» практически нет.

Да, для того, чтобы передёрнуть затвор «маузера», времени нужно больше, чем у винтовки «ли-энфилд». Потому и скорострельность у последней — выше. Но вот сам затвор… Именно благодаря его оригинальной конструкции стали возможными и высокая точность, и постоянство боя Маузер 98.

Затвор немецкой винтовки, в отличие, например, от нашей «трёхлинейки», не имеет боевой личины. Ею, по сути, является имеющий три боевых выступа удлиненный стебель, который при постоянных нагрузках значительно реже перекашивается, что, вполне естественно, уменьшает возникающие при выстреле вибрации и тем самым серьёзным образом снижает степень разброса пуль. Сам затвор удобен и надёжен. И не только. Он достаточно прост как в изготовлении, так и в обслуживании.

Простой. Как и всё гениальное. Но именно совершенство простой, надёжной конструкции поворотного затвора «маузера» обеспечило этой винтовке такую небывалую популярность по всему миру.

Как однажды сказал генерал Бен-Вильжен, «…маузеровская винтовка — наилучшая, как боевая… и как винтовка для стрельбы в цель». А генералы, они — такие. Знают толк в оружии.

Только путь к гениальной простоте очень часто бывает совсем не простым. А долгим, трудным и извилистым. И Пауль Маузер достиг совершенства не сразу. Почти 30 лет понадобилось ему, чтобы на свет появилась Маузер 98 с затвором, остающимся востребованным и в наши дни. А вот об этом — в следующий раз.

(В качестве иллюстраций к тексту статьи использованы фотографии с сайтов bratishka.ru/archiv и ww2photomuseum.com)

shkolazhizni.ru

Немецкий карабин к98 и его модификации + клейма

feldgrau.info

карабин Маузер К98 холостой со штыком

Винтовки и карабины системы «Маузер» 98 по праву считаются вершиной магазинных винтовок. В 60-х годах XIX века оружейники братья Вильгельм и Пауль Питер Маузеры занялись разработкой казнозарядных винтовок под унитарный патрон. Оснований к тому у братьев было немало — родившись в Оберндорфе в семье оружейного мастера Вюртембергского Королевского оружейного завода, они с юности прошли неплохую школу на различных заводах и в мастерских. Теперь братья занялись самостоятельной работой. Это был период введения патронов с металлической гильзой, уже распространившихся среди охотников и впервые примененных в боях во время гражданской войны в США 1861-65 гг. Одновременно шло уменьшение калибров оружия до 4 линий. Оружием под такие патроны интересовались армии всей Европы, и Вильгельм пытался получить казенные заказы в германских государствах: в 1867 г. он вел переговоры с агентами Австрии, в 1869 г. — Пруссии, в 1870 г. — Баварии. Пауль Маузер вместе с американцем Норрисом разработал вариант переделки под «металлический» патрон французской игольчатой винтовки Шасспо.

Винтовка «71» имела поворотный продольно скользящий затвор. Сцепление затвора со ствольной коробкой осуществлялось при его повороте гребнем, расположенным у рукоятки затвора. Внутри затвора помещался ударник с боевой пружиной. На хвост ударника навинчивался курок, передний срез которого служил боевым взводом. Срез задний гайки затвора служил предохранительным взводом. Гребень курка удерживал его от вращения при повороте затвора. При отпирании затвора, т. е. повороте его рукоятки влево, за счет взаимодействия наклонных поверхностей курка и стебля затвора курок отводился назад — происходило взведение ударника. На боевой личинке затвора крепился пружинный выбрасыватель. Винтовка «71» имела рамочный прицел, насеченный от 300 до 1600 м, гладкую неразрезную ложу с узкой шейкой приклада. К винтовке с помощью кольца, паза и защелки крепился штык-тесак с длиной клинка 249 мм или «пионерный» с длиной клинка 482 мм.

«71» стала одним из первых принятых на вооружение «малокалиберных» (4-линейных) образцов со скользящим затвором под «металлический» патрон. Первенство с ней разделили винтовки Бердана №2 в России (1871г.) и Гра во Франции (1874г.). Высокое качество исполнения винтовки заводом Маузеров было отмечено первыми наградами выставок в Сиднее (1879 г.), Мельбурне (1881 г.) и Штутгарте. Военное ведомство Пруссии закупило 100000 «71», 26000 приобрел Китай. 10,15-мм вариант «71» состоял на вооружении в Сербии («Маузер-Милованович»). В 1872 г. «Маузер» вместе в винтовками Верндля, Веттерли, Винчестера, Пибоди, Ремингтона, Шарпса, Шаспо, «Спрингфилд», «Нидл Ган» и другими испытывалась в США специальной комиссией по вооружению во главе с бригадным генералом Терри; правда, выбранной тогда оказалась все же модель «Спрингфилд».

Унитарный патрон с металлической гильзой и казнозарядные 4-линейные винтовки со скользящим затвором были существенным шагом вперед в развитии стрелкового оружия. Но развитие тактики требовало повышения скорострельности оружия. Еще в ходе гражданской войны в США проявились преимущества магазинных винтовок. В 1866г. в США появилась винтовка Генри Винчестера с подствольным магазином. Винтовки с подствольными магазинами начинают вводится и в Европе: винтовка Ветерли 1869 г. — в Швейцарии, Фрувирта 1870 г. — в Австро-Венгрии, Гра-Кропачека 1878 г. — во Франции.

Маузеры сначала опробовали постоянно-приставной подковообразный магазин системы Леве, снабдив им в 1878 г. свою «71». Однако охватывающий ложу магазин сильно увеличивал габариты винтовки. И в сентябре 1881 г. братья демонстрируют кайзеру Вильгельму переделанную модель «71» с подствольным магазином и укороченным на 55 мм стволом. Вскоре П. Маузер, ставший после смерти брата главой фирмы, ставит такую винтовку на производство. Она получает обозначение «Gew.71/84». Создана она была на основе «сербской» модели и модели «80». 11-мм патрон (11х60) получил несколько усиленный заряд пороха. В подствольной трубке помещалось 8 патронов. На линию досылания очередной патрон поднимался особой «ложкой» при отведении затвора назад. 9,5-мм вариант этой винтовки в 1887 г. приняла на вооружение Турция.

Компактный, не выступающий за пределы ложи подствольный магазин казался тогда оптимальным решением. Однако снаряжение его производилось по одному патрону, требовало немало времени, и солдату приходилось беречь патроны в магазине на самый решительный момент боя, в остальное время пользуясь винтовкой как однозарядной.

В 1886 г. появился этапный в истории оружия образец — 8-мм французская магазинная винтовка Лебеля под патрон с бездымным порохом и оболочечной пулей. Снята была последняя преграда на пути повышения скорострельности — слепящий стрелка дым и густой пороховой нагар в канале ствола и в механизмах.

Годом раньше австриец Ф. Манлихер разработал удачную конструкцию серединного магазина с пачечным заряжанием. Введение серединного магазина, по словам В. Г. Федорова, было «громадным достижением в конструкции магазинных механизмов. Только с этого времени основной недостаток магазинных ружей (медленное заряжание…) был устранен». Бездымный порох, оболочечная пуля, вновь — до 3 линий — уменьшенный калибр и серединный магазин — все это начало новую эпоху стрелкового оружия.

Ствол винтовки был заключен в металлическую трубу с воздушной прослойкой: такой кожух предохранял ствол от погнутия, а руки стрелка — от ожога. Прицельные приспособления крепились на кожухе ствола. Штык-тесак крепился к винтовке справа. В 1890 г. для кавалерии Маузер выпустил карабин «88». Прицел — рамочный, длина прицельной линии — 645 мм. Кроме укороченного ствола, отсутствия штыка и шомпола, другого крепления ремня, карабин от винтовки отличала отогнутая вниз — для удобства кавалериста — рукоятка затвора. Несколько видоизмененный карабин был выпущен год спустя для пеших артиллеристов. Винтовка и карабины «88» применялись резервными частями еще в первую мировую войну.

Для опробования ряда новшеств Маузер использует экспортные винтовки. Если выпущенная в 1888 г. для Бельгии 7,65-мм винтовка отличалась от «88» магазином на 9 патронов, то «бельгийский маузер» 1889 г. был уже новой системой. Существенной новинкой были здесь затвор и магазин. Затвор получил два симметричных запирающих выступа впереди. Запирание стало более надежным, как за счет увеличения опорной поверхности, так и за счет сокращения длины узла запирания. Однорядный магазин снаряжался не пачкой, а из обоймы. По сравнению с пачкой, обойма, отбрасываемая по снаряжении магазина, представляла собой меньший «мертвый вес». Заметим, что ставшая вскоре знаменитой «Фабрик Насьональ д’Армэ де Герре» в Эрстале была основана именно для производства этой винтовки по немецкой лицензии.

Позже винтовка «89» была модернизирована. «Винтовка гражданской гвардии» отличалась отогнутой книзу рукояткой затвора. Бельгийская жандармерия и расчеты крепостной артиллерии получили карабины на основе «89». Но вооружение кавалерии был принят карабин с несколько измененной ложей и без крепления штыка. «Карабин конной жандармерии» отличался от «кавалерийского» удлиненной ложей и возможностью крепления штыка. Любопытный факт — уже в самом начале первой мировой войны германский рейхсвер столкнулся с бельгийской армией, вооруженной винтовками и карабинами «89». Затвор «бельгийского маузера» был скопирован в итальянской винтовке «Манлихер-Каркано» Модели 91.

В 1890 г. выпускаются винтовки для Турции, в 1891 г. — для Аргентины. От «бельгийских» их отличает замена трубы-кожуха деревянной ствольной накладкой. 7,65-мм «аргентинский маузер» («Маузер Модело Аргентино 1891») выпускался заводом «Людвиг Лёве» в Берлине и посталялся также в Боливию, Колумбию, Перу, Эквадор. Модернизированная «турецкая» модель «90Т» состояла на вооружении как в Турции, так и в Югославии.

На 7-мм винтовках, выпускавшихся с 1892 г. появляется ряд существенных новшеств прежде всего в конструкции затвора — ударник взводился при отпирании затвора, уширенный пружинный выбрасыватель затвора захватывал гильзу сразу после подхвата патрона затвором и предотвращал сдвоенную подачу; третье, вертикальное положение предохранителя облегчило разборку затвора. Кроме того, было изменено шептало, спусковая скоба и корпус магазина составили единую сборку. От «турецкой» модели испанская отличалась также спрямленной шейкой приклада, измененной формой цевья и ложевого кольца, креплением и формой штыка. Модель «92» успешно прошла испытания в Испании.

Но еще до исполнения заказа на эту винтовку появилась 7-мм модель «93» под патрон 7х57 (1893 г., поначалу она выпускалась для испанского флота). На ней Маузер вводит еще одно новшество — серединный двухрядный магазин с пластинчатой пружиной подавателя, снаряжаемый из обоймы. Двухрядный магазин при достаточной емкости не выступал за габариты ложи, был проще «пачечного» (первым двухрядным магазином был приставной магазин к английской винтовке Ли-Метфорда 1890 г.). Была изменена и затворная задержка. В самой Испании эти винтовки выпускала «Индустриас Национал де Овьедо». Винтовки такого типа также продавались странам Латинской Америки. Испанский карабин 1895 г. получил отогнутую вниз рукоятку затвора, мушка защищалась «крыльями» на верхнем ложевом кольце, охватывавшем передний конец цевья и дульную часть ствола. Позже, в 1916 г. для артиллерийских расчетов был выпущен вариант карабина с несколько удлиненным стволом, без верхнего ложевого кольца и с креплением для штыка.

В 1895 г. Швеция закупила 12185 винтовок и карабинов модели 1894 г., подобных «испанской» модели. Шведский государственный завод «Карл Густав» приобрел лицензию на модель «94» и начал ее производство под 6,5-мм патрон (6,5х55). Еще через два года появилась еще одна «шведская» модель под тот же патрон. Этот «шведский маузер» известен под обозначением М96. Ее отличал верхний выступ курка, облегчавший разборку затвора, и более тяжелый ствол, обеспечивший лучшую меткость стрельбы. Винтовка имела прямую цельную ложу.

В Германии М96 выпускал завод Маузера, в самой Швеции — заводы «Карл Густав» и «Хускварна». Впоследствии шведы выпустили несколько модификаций М96 — карабин М38 с укороченным на 130 мм стволом и несколько обуженной ложей, снайперскую винтовку М41 с оптическим прицелом 4х90 «Аджак» и отогнутой книзу рукояткой затвора. В 1939-40 гг. — во время советско-финской войны — Финляндия получила около 8400 «шведских маузеров». 7-мм винтовки, аналогичные по устройству «шведскому маузеру» 1894 г., продавались Бразилии (1894 г.), Чили (1895 г.) и Мексике (1902 г.).

Все новинки, опробованные на экспортных образцах 90-х годов, П. Маузер свел воедино в новой винтовке, принятой для замены «88». Поначалу для этого предлагалась модернизированная модель «88/97». Однако 5 апреля 1898 г. на вооружение армии в Германии была принята новая винтовка «Gew.98» («Гевер 1898»). Винтовке «98» суждено было стать, пожалуй, наиболее известной среди магазинных. Ни одно более-менее крупное военное столкновение первой половины XX века не обошлось без винтовки «98» или членов ее обширного «семейства», да и после этого они продолжали свою «службу».

при

В задней части затвора помещался флажковый предохранитель на три положения: правое — запирание курка и затвора, вертикальное — запирание курка (при разборке) и левое — «огонь». Расположение рукоятки затвора над спусковой скобой ускоряло перезаряжание и позволяло не сбивать при этом наводку.

Предварительное страгивание гильзы при отпирании затвора облегчало ее дальнейшее извлечение из патронника. Казенная часть ствола была усилена муфтой. Спусковой механизм обеспечивал спуск с «предупреждением»: по окончании холостого хода спускового крючка стрелок чувствовал некоторый упор, что позволяло сделать спуск плавнее. Усилие спуска — около 3 кгс. Двухрядный магазин с шахматным расположением патронов и ступенчатым подавателем вмещал 5 патронов. Патрон при подаче надежно «направлялся» скосом патронника и отражателем.

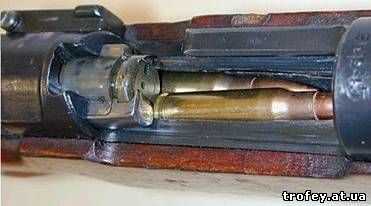

Механизм питания отличался компактностью и простотой; шахматное расположение патронов гарантировало от сдвоенной подачи и делало ненужным специальную отсечку.

Винтовку снабдили секторным прицелом системы Ланга с прямолинейным движением хомутика вдоль основания и фигурными пазами на планке, насеченной от 300 до 2000 м через 100. Длина прицельной линии составляла 647 мм. Ложа получила пистолетный выступ шейки. Шомпол крепился ввинчиванием в шомпольный упор. Шомпол был короткий и для чистки канала ствола свинчивали два шомпола.

С 1899 по 1903 г. кроме винтовки выпускался также карабин «Kar.98», отличавшийся укороченным стволом, «сплющенной» формой отогнутой вниз рукоятки, иным креплением ремня. В 1902 г. он был принят для кавалерии. Несколько позже по типу кавалерийского был создан карабин «радфаргевер 98» для самокатчиков.

Конструкция винтовки Маузера — и, прежде всего, ее затвора — оказала влияние на ряд зарубежных конструкций.

По окончании войны винтовки и карабины Маузера оставались на вооружении рейхсвера без существенных изменений. В 1923 г. был выпущен карабин «98b». На самом деле он был скорее не карабином, а модификацией «Gew.98» с упрощенным секторным прицелом, отогнутой книзу рукояткой затвора и изогнутым штырем впереди ложи — для удобства составления карабинов в козлы. Такой штырь впервые появился на винтовке Маузера «91» — модернизированном варианте «88».

Винтовки «98» вместе с другими образцами германского оружия поставлялись в гоминдановский Китай — эти винтовки известны под прозвищем «Чан Кай Ши». Заметим, что в Китае в 1943 г. выпускался карабин по образцу «98» под советский 7,62-мм винтовочный патрон обр.1908/30г. (7,62х54).

В двадцатые годы винтовки системы Маузера выбрали для своих армий молодые государства — Чехословакия, Югославия, Польша.

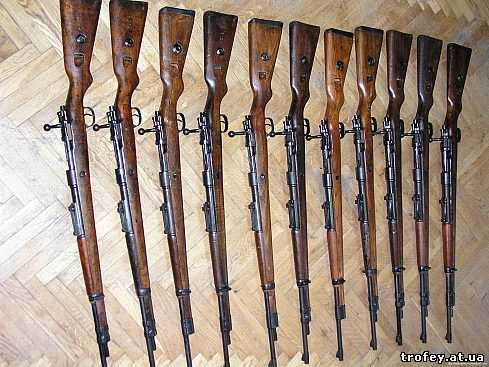

Германский вермахт в качестве основного индивидуального оружия выбрал карабин, и в 1935 г. на вооружение был принят 7,92-мм карабин «Kar.98k» (kurz), созданный на основе «98» a и b. Ствол был укорочен даже по сравнению с карабином «98а». Рукоятка затвора была отогнута вниз под 90 градусов и помещалась в выемке ложи, ремень крепился сбоку на простой антабке. Применение этих «кавалерийских» решений делало карабин довольно компактным оружием, пригодным для вооружения различных родов войск (пехоты, кавалерии, мотоциклистов, артиллеристов, саперов и т. д.).

К тому времени расширилось и семейство патронов. Так, имелись патроны:

— «l. S.» с особо легкой (5,5 г) пулей;
— «s. S. » с тяжелой 12,8-г пулей;
— «l. S. L’Spur» с легкой трассирующей пулей;
— «S. m. K. » и «S. m. K. H. » с бронебойными пулями;
— «S. m. K. v. », «S. m. K. L’Spur», «S. m. K. L’Spur 100/600» с бронебойно-трассирующими пулями;
— «P. m. K. » и «P. m. K. v. » с бронебойно-зажигательными пулями;

— «B.-Patrone» с двумя типами пристрелочных пуль — с капсюлем ударного и дистанционного действия и зарядом черного пороха. Эти пули использовались и в качестве зажигательных, их не надо путать с «разрывными» полуоболочечными пулями повышенной убойности типа «дум-дум».

Карабин «98k» хорошо соответствовал условиям боев начала второй мировой войны. Вопреки распространенному мнению о чуть ли не поголовном вооружении вермахта пистолетами-пулеметами, основную массу его вооружения составляли магазинные винтовки и карабины системы Маузера. На сентябрь 1939 г. пехотная дивизия вермахта имела по штату 13300 винтовок и карабинов и 3700 пистолетов-пулеметов, а на 1942 г. соответственно — 7400 и 750. Всего в сентябре 1939 г. вермахт имел: винтовок и карабинов — 4119533 и пистолетов-пулеметов — 26600 . На протяжении всей войны выпуск винтовок (карабинов) превосходил выпуск пистолетов-пулеметов и «штурмовых винтовок»: с 1939 по 1945 год было произведено 10327800 магазинных винтовок и карабинов и 1016213 пистолетов-пулеметов. Опыт боевого применения вермахтом мощных автоматических (самозарядных) винтовок «Маузер» и «Вальтер», как и во многих других армиях, оказался не слишком удачным.

Удобные в прикладке, с относительно плавным спуском и тихой работой затвора винтовки «Маузер» хорошо проявили себя как снайперское оружие. От линейных снайперские образцы отличали крепление прицела, лучшая выделка ствола, крепившаяся на приклад «щека». На винтовку крепился цейссовский прицел 4-кратного увеличения с устройством введения поправок. Только в 1943 г. было выпущено 12,5 тыс оптических прицелов. В 1944 г. эта цифра выросла до 98,6 тыс, но большую часть составили 1,5-кратные прицелы для линейных карабинов: предполагалось снабдить оптическими прицелами максимальное число отделений. В небольшом количестве в 1944 г. были выпущены глушители к снайперским винтовкам, а вместе с ними поставлялись и «дозвуковые» патроны (с уменьшенной скоростью пули). На дульной части ствола винтовки или карабина мог крепиться винтовочный гранатомет («мортирка») со специальным прицелом. В ходе обеих мировых войн к «Маузерам» применялись специальные приспособления для стрельбы из-за закрытий со спусковой цепочкой-тягой и перископическим прицелом.

«Маузеры» имели множество штыков, в большинстве — типа штык-тесак. Только к семейству «98» в Германии приняли 7 основных моделей. Первый штык-тесак «98» имел длину клинка 523 мм и гладкий обух, второй — длину клинка 520 мм и пилку на обухе. Пилку на обухе клинка имели также штык-тесак моделей «98/02» с клинком длиной 345 мм, «98/05» и «12» («саперный»). Такие штыки в рукопашной схватке наносили тяжелые рваные раны и пользовались дурной славой во время первой мировой: французские солдаты зверски расправлялись с «бошами», находя у них штыки с пилкой, в свою очередь немецкие солдаты на передовой старались поскорее заменить «зазубренные» штыки на обычные. «Kar.98k» получил короткий штык-нож с длиной клинка 252 мм и пластиковой рукояткой. В других странах к «маузерам» приняли свои штыки, в Мексике даже — штык-лопату.

Винтовки и карабины «Маузер» различных моделей широко распространились по миру. Они состояли на вооружении в трех десятках стран, среди которых: Аргентина, Бельгия, Боливия, Бразилия, Греция, Иран, Испания, Колумбия, Конго, Люксембург, Мексика, Китай, Парагвай, Перу, Польша, Португалия, Турция, Уругвай, Чехословакия, Югославия и др.

Винтовки и карабины системы Маузера по сию пору популярны среди охотников благодаря высокой мощности патрона, меткости, удобству прикладки, перезаряжания и обслуживания, надежной работе выбрасывателя и подавателя. Обыкновенные пули 7,92-мм патрона переделываются в экспансивные надпиливанием оболочки у самого носка. В нашей стране «осело» множество «Маузеров», в основном германского, а также польского, финского и чешского производства — трофеев двух больших войн. К сожалению, немалое их количество было испорчено в первые же послевоенные годы попытками стрельбы «чужими» патронами, включая наш обр.1908/30г. (7,62х54).
