ВСС Винторез: российская специальная снайперская винтовка

Винтовка снайперская специальная «Винторез» — советская и российская стрелковая система, отличающаяся малошумностью и предназначенная для оснащения подразделений спецназа. «Винторез» вместе со специальным патроном СП5 (калибр 9 мм) образуют бесшумный снайперский комплекс (БСК).

БСК «Винторез» способен обеспечить скрытное групповое поражение живой силы противника, защищенного бронежилетами типа 6Б2 (2 и 3 класс защиты), а также стальными армейскими шлемами на расстоянии до 400 м. На вооружение снайперская винтовка «Винторез» поступила в 1987 году. Первыми ее опробовали разведывательно-диверсионные подразделения Советской армии и специальные подразделения КГБ. Сегодня снайперская винтовка «Винторез» занимает достойное место в арсенале спецназа.

История ВСС «Винторез»

До 1970-х гг. подразделения специального назначения СССР в основном использовали доработанные образцы общевойскового стрелкового оружия, оснащенные интегрированными глушителями и заряженные специальными патронами с дозвуковой скоростью пули. К примеру, это были комплексы «Канарейка» и «Тишина», построенные на базе АКС74У и АКМ соответственно. Однако такие решения имели свои недостатки, поэтому было принято решение разрабатывать полностью новое оружие.

К будущей винтовке были сформулированы следующие требования:

  • скрытное уничтожение живой силы на расстоянии до 400 м;
  • пробитие армейского стального шлема на дальности не более 400 м;
  • возможность применения электронно-оптических прицелов ночью и оптических днем;
  • легкость и компактность;
  • возможность быстрой разборки и сборки, пригодность для скрытной транспортировки.

Чтобы добиться соответствия оружия этим условиям, оружейникам пришлось разрабатывать боеприпасы.

Первый вариант оружия под патрон 7,62 У появился под индексом РГ036. Автомат имел оригинальную систему газоотвода, что облегчало и упрощало конструкцию оружия, но отрицательно сказалось на ее надежности. В результате пришлось дорабатывать чертежи. В 1981 году появился второй вариант под патроны РГ037, и он оказался более надежным. Обзор винтовки показывал, что в целом оружие отвечает поставленным задачам и имеет удовлетворительные характеристики.

Новое оружие прошло предварительные испытания, но в 1985 году требования к бесшумной винтовке были ужесточены. Теперь автомат должен был поражать противника на дальности не более 400 м в бронежилетах 6Б2. В результате было решено переделать автомат под патрон 9×39 мм. В 1987 году на вооружение ГРУ и КГБ поступила снайперская винтовка «Винторез». Автомат стали осваивать на оружейном заводе в Туле.

ТТХ «ВСС» Винторез

  • Калибр — 9 мм
  • Патрон — 9х39 (СП5, СП6)
  • Длина — 894 мм
  • Длина ствола — 200 мм
  • Вес винтовки без патронов, а также оптического прицела — 2,45 кг
  • Начальная скорость пули — 290 м/с
  • Темп стрельбы — 800-900 выстрелов/мин
  • Боевая скорострельность — 30/60 выстрелов/мин
  • Прицельная дальность с применением оптического прицела – 400 м
  • Прицельная дальность с применением ночного прицела — 300 м
  • Прицельная дальность с применением открытого прицела — 400 м
  • Емкость магазина — 10 или 20 патронов.

Особенности конструкции

При создании ВСС «Винторез» были применены классические конструктивные решения. Это позволило получить хорошие результаты и добиться высоких характеристик оружия.

Винтовка «Винторез» имеет следующие основные части:

  • ствол, соединенный со ствольной коробкой;
  • приклад;
  • затвор;
  • затворная рама с газовым поршнем;
  • возвратный механизм;
  • ударник;
  • боевая пружина с направляющей;
  • ударно-спусковой механизм;
  • крышка ствольной коробки;
  • корпус глушителя;
  • цевье;
  • сепаратор.

Работа автоматики ВСС основана на применении энергии пороховых газов, которые отводятся в газовую камеру из канала ствола, а потом преобразуются в кинетическую энергию системы автоматики. Отпирание и запирание ствола осуществляется поворотом затвора. Ударно-спусковой механизм — ударникового типа, с возможностью осуществления автоматического и одиночного огня.

Подача патронов выполняется из двухрядного секторного магазина с шахматным расположением. Досылание патрона выполняется затвором. Подпружиненный качающийся выбрасыватель извлекает стреляную гильзу.

Ствол ВСС

Ствол винтовки хромированный, у него шесть правых нарезов. В средней части ствола имеется газовая камера, в том числе цилиндрическая поверхность с проточками для присоединения глушителя. Дульная часть ствола содержит 54 отверстия, просверленных по нарезам. Их предназначение — сброс газов в расширительную камеру глушителя. Для центрирования глушителя на дульную часть надевается специальная пружина сепаратора.

Приклад

Отделяемый приклад винтовки ВСС имеет скелетный тип (похож на приклад СВД), производится из многослойной фанеры.

К ствольной коробке приклад винтовки присоединяется при помощи накладки, которая имеет выступы «ласточкин хвост» и фиксатор. Конструктивное решение фиксатора позволяет быстро отсоединить приклад от ствольной коробки.

Глушитель

Эффективность винтовки обеспечивает еще один узел – интегрированный со стволом глушитель, который состоит из сепаратора и собственно глушителя.

Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, обоймы, шайбы и вставки. Цилиндрическая поверхность втулки и шайбы служит для обеспечения соосности корпуса и сепаратора, коническая поверхность втулки – для установки сепаратора на пружину сепаратора, которая находится на дульной части ствола.

Корпус глушителя выполнен из камеры надульного глушителя, а также расширительной камеры сброса газов. В передней части корпуса ставится сепаратор. На корпусе глушителя устанавливается колодка прицела с прицельной планкой, защелка сепаратора с пружиной и основание мушки с мушкой.

Прицелы

Для стрельбы из автомата и винтовки на различные дальности применяются различные оптические и электронно-оптические прицелы. Дневной оптический прицел ПСО-1-1 подобен ПСО-1 СВД, однако у него имеются дистанционные шкалы под баллистику патрона СП-5.

Помимо прицела ПСО-1-1, может также быть использован 1П43, дневной оптический прицел, который позволяет увеличить обзор. Для стрельбы в темное время оружие оснащается ночным прицелом МБНП-1 или НСПУ-3.

В последнее время разработаны прицелы нового поколения – например, семейство прицелов 1ПН93. Часть из них могут применяться и ночью. Если из строя выходит дневной оптический прицел, то применяется механическое прицельное приспособление, которое состоит из прицела секторного типа, а также мушки в намушнике, регулируемой по боковому направлению и высоте.

Размещение мушки и прицела на глушителе требует строго следить при эксплуатации оружия за правильным присоединением глушителя, беречь от ударов и механических повреждений.

Комплектация

Каждое оружие укомплектовано индивидуальным комплектом ЗИП-О, который включает:

  • шомпол;
  • принадлежность;
  • масленка;
  • скребок;
  • нож;
  • пять 10-зарядных магазинов;
  • ремень.

Укладочные средства включают: отдельную сумку для переноски ВСС, а также сумку для переноски четырех магазинов, оптического прицела и ЗИП-О.

ММГ ВСС «Винторез»

Макеты Массово–Габаритные (ММГ) в России являются единственным легальным способом иметь ВСС «Винторез» у себя дома. ММГ могут быть двух типов:

  1. ММГ, изначально произведенные как макеты, они при внешней идентичности, а также схожести работы механизмов выполнены из иных материалов, чем боевое оружие. Поэтому они не могут быть переделаны в боевое оружие.
  2. ММГ, выполненное из деактивированного оружия. Такое оружие было изготовлено как боевое, однако чуть позже оно было деактивировано (заваренный патронник, просверленный ствол и тому подобное). Условно к этому типу ММГ можно отнести практически все ММГ российского производства, выполняемые на оружейных заводах.

Видео о винтовке

militaryarms.ru

технические характеристики. Винтовка ВСС "Винторез": устройство

Оружейное семейство "Вал" давно славится использованием передовых технологий и по-настоящему уникальных разработок. Взять хотя бы новенький, но уже снискавший славу "Вихрь" - бесшумный и компактный штурмовой автомат, успевший полюбиться спецназу. Его собрат АС "Вал", участник многих военных компаний, прославился уже даже за пределами РФ, легко обойдя многие аналоги. Достойную компанию составляет им и "Винторез" - винтовка, сочетающая в себе достоинства снайперской и штурмовой.

Родословная

Эхо холодной войны между Штатами и Союзом дает о себе знать даже в наше время. "Винторез" ВСС была разработана по специальному правительственному заказу в 1970-х годах. Успешно проведенные испытания способствовали ее принятию на вооружение. Еще в 80-х годах она попала в руки сотрудников КГБ, разведчиков и некоторых подразделений спецназа МВД. "Винторез" ВСС позволяла поражать цели практически бесшумно. А все благодаря уникальному строению глушителя. Причем с ее помощью можно было уничтожать не только живую силу противника, но и его небронированную технику.

Применение новой винтовки оказалось настолько успешным, что разработчик винтовки ЦНИИТОЧМАШ приступил к созданию на ее базе штурмового высокоточного автомата. Новинка пришлась по душе не только разведке и штурмовикам, но даже снайперам. "Винторез" ВСС и АС "Вал" разработаны под одинаковый патрон, их строение во многом сходно, большинство деталей взаимозаменяемы. Неудивительно, что почти весь свой боевой путь эти два вида оружия идут плечом к плечу.

Устройство и его особенности

Конструкция винтовки довольно проста. Ударно-спусковой механизм состоит из ударника и двух шептал. Одно из них отвечает за автоматический огонь, второе - за одиночный. Принцип автоматики во многом схож с тем, который используется для автомата Калашникова. Винтовка ВСС "Винторез" имеет в строении следующие части:

  • ствол со ствольной коробкой;
  • деревянный приклад;
  • группа прицельных приспособлений;
  • затворная рама с поршнем;
  • затвор;
  • ударный, возвратный и спусковой механизмы;
  • газовая трубка;
  • цевьё;
  • крышка ствольной коробки.

Кроме перечисленного, имеется штатный магазин, рассчитанный на 10 патронов.

Автоматика работает по принципу вывода пороховых газов через ствольный канал в газовую камеру. Сам канал запирается посредством поворота затвора. Газовый поршень имеет жесткую связку с затворной рамой. В его полости расположена возвратно-боевая пружина. Флажковый предохранитель находится справа, кроме прямой задачи он еще и защищает коробку от попадания пыли и грязи. Режимы огня переключаются с помощью механизма, расположенного в спусковой скобе: его горизонтальное положение позволяет вести огонь одиночными, положение влево - стрельбу очередями.

Прицельные приспособления винтовки состоят из установленного на глушитель секторного прицела и мушки. Передняя часть ствола с шестью рядами отверстий полностью закрыта глушителем. Именно с помощью этих отверстий и осуществляется вывод пороховых газов. Пройдя по ним, они попадают в цилиндр глушителя, а там последовательно рассеиваются на взаимогасящие потоки, уходя в расширительные камеры.

Винтовка может быть укомплектована оптикой ПСО-1, НСПУ-3, коллиматором.

Полная демаскировка

Снайперская винтовка ВСС "Винторез" имеет два неоспоримых преимущества, выделяющие ее среди аналогов. В первую очередь это возможность стрелять практически беззвучно.

Дополняют эту полезнейшую опцию особенность строения и малые габариты. Штатная оптика, глушитель и даже приклад являются съемными деталями, демонтировав которые, легко можно спрятать винтовку в небольшую спортивную сумку.

Боеприпас

Как и все представители семейства "ВАЛ", "Винторез" стреляет патронами калибра 9х39 - СП-5 и СП-6. Эти достаточно серьезные боеприпасы способны крушить даже легкую броню военной техники.

Примечательно, что баллистика у них разная, пристреливать оружие нужно отдельно под каждый из них. Специалисты не рекомендуют использовать патроны СП-6 без особой необходимости, так как они ускоряют износ оружия, благодаря усиленному сталью сердечнику.

Убойная сила и прицельная дальность

Патроном СП-5 можно пробить двухмиллиметровую сталь и поразить находящиеся за ней живые цели. СП-6 превосходит этот показатель на 20 %. Большой дальностью прицельной стрельбы это оружие похвастаться не может, да и не такова его специфика. Все-таки "Винторез" - это универсальное оружие, подходящее в первую очередь штурмовикам. Поэтому для того, чтобы попасть в голову противника, придется подобраться к нему минимум на 200 метров. По корпусу тела можно попасть с вдвое большей дистанции. Установка дополнительных прицельных приспособлений рассчитана на максимальную дальность в полкилометра.

"Винторез" в бою

Несмотря на ряд преимуществ, не стоит думать, что "Винторез" ВСС превосходит все аналоги. Оружие рассчитано в первую очередь на проведение штурмовых, антитеррористических, разведывательных и диверсионных мероприятий. Это оружие идеально там, где бойцу нельзя открывать свое местонахождение, но при этом есть возможность подобраться к цели достаточно близко. Возможно, в некоторых случаях логичнее использовать старую добрую СВД, хоть и крупногабаритную, но зато поражающую цели на дистанции почти в километр. Кроме того, "Винторез" не рассчитана на проведение продолжительных боев. Но там, где нужно незаметно появиться, быстро и тихо провести операцию, а потом так же бесшумно отойти - просто незаменима винтовка ВСС "Винторез". Цена боевой винтовки относительно невелика, что дает возможность при необходимости вооружать ею подразделения спецназначения.

"Винторез" в мирной жизни

Любовь к оружию часто испытывают не только военные и правоохранители. Манит оно и мирных любителей приключений. Поэтому специально для такой цели были разработаны небоевые аналоги ВСС "Винторез". Страйкбол, лазертаг, пейнтбол - виды спорта, где можно повстречать гражданскую версию этой винтовки. Конечно, конструкция оружия сильно изменена, зато форма максимально напоминает оригинал. Сохранена и особая форма приклада, и глушитель, и своеобразный корпус. Страйкбольный ВСС "Винторез" в специализированном магазине можно купить за 500-600 долларов, в зависимости от комплектации.

Участие в войнах и вооруженных конфликтах

Впервые винтовка "Винторез" показала себя во время Первой чеченской кампании. Тогда ей были вооружены некоторые отряды специального назначения армии РФ. Принимала она участие и во Второй чеченской. Широкую известность получил случай, когда российский снайпер в одиночку уничтожил из винтовки "Винторез" всю вражескую диверсионную группу, причем еще до того, как боевики успели понять, с какой стороны по ним ведется огонь.

Во время грузино-осетинского конфликта "Винторезом" были вооружены обе стороны.

Отметилась эта винтовка и в печально известной террористической операции в Беслане. При последовавшем анализе отснятых журналистами пленок было обнаружено, что как минимум один боевик был вооружен "Винторезом".

"Винторез" на вооружении

В настоящее время эта винтовка есть не только у российских солдат и правоохранителей. Она экспортируется и за рубеж. Примечательно, что интерес к ней проявили не только страны Латинской Америки, Африки, Ближнего Востока и постсоветского пространства, но и США.

Есть ли большое будущее у проекта "Винторез"?

Сложно предположить, какая судьба ждет эту винтовку. На сегодняшний день она не имеет ни одного достойного аналога в своем классе, однако говорить о ее массовом производстве, которое хоть сколько-нибудь могло бы тягаться с легендарной СВД, не приходится. В первую очередь это связано с использованием достаточно редкого боеприпаса с особой баллистикой.

Но в любом случае ясно одно - с исполнением поставленной задачи "Винторез" ВСС справляется на "отлично". А те, кто хоть раз испытал ее в бою, единодушно называют это оружие "беззвучной русской смертью".

fb.ru

ВСС "Винторез" - 9-мм винтовка снайперская специальная. Разработка, устройство, боевое применение "Винтореза".

Винтовка ВСС "Винторез"

ВСС «Винторез» («винтовка снайперская  специальная», индекс ГРАУ 6П29) – советская и российская бесшумная снайперская винтовка, предназначенная для вооружения подразделений спецназа.

Скрытное проникновение в тыл противника и, при необходимости, уничтожение важных его объектов, устройство засад, борьба с террористами – выполнение этих и других специальных задач затруднительно без эффективного вооружения скрытного применения различных типов.

Поэтому в 80-х гг. прошлого века, с возрастанием роли спецподразделений в локальных войнах, борьбе с терроризмом и криминалом, начинают разрабатываться специальные комплексы бесшумного оружия для спецназа.

Одним из наиболее известных таких комплексов отечественной разработки стала единая система бесшумного стрелкового вооружения, разработанная Центральном НИИ точного машиностроения (ЦНИИ Точмаш, г.Климовск Московской области) в 80-х гг. В нее вошли винтовка снайперская специальная ВСС, автомат специальный АС и специальные патроны СП-5, СП-6.



ВСС «ВИНТОРЕЗ»: НЕОБХОДИМОСТЬ СОЗДАНИЯ И ИСТОРИЯ РАЗРАБОТКИ

Потребность спецназа в бесшумном оружии

Существуют доработанные для бесшумной и беспламенной стрельбы образцы общевойскового оружия, но для спецназа зачастую предпочтительным является использование узкоспециализированных систем. Обычно оружие в бесшумных версиях становится менее удобным и в значительной мере теряет боевые свойства: прицельную дальность стрельбы, точность, пробивное действие пули. Так, пистолеты ПБ (ПМ с глушителем) и АПБ (АПС с глушителем) имеют значительную длину, кроме того, узел крепления глушителя постепенно изнашивается, что приводит к изменению боя оружия. При создании прибора бесшумной стрельбы ПБС-1 к автомату АКМС оказалось, что метательный заряд дозвукового патрона УС не может обеспечить работу автоматики оружия. Чтобы повысить давление газов, в конструкцию ПБС-1 был введен обтюратор – резиновая пробка, которую пуля при вылете пробивала, а толкающие ее газы оставались в стволе и совершали работу по перезарядке оружия. При пробитии обтюратора пуля получала определенные возмущения, снижавшие кучность боя, особенно в холодный период. В результате прицельная дельность АКМС с ПБС-1 не превышала 100 метров.

Поэтому было решено вместо разрозненных образцов создать единый комплекс бесшумного стрелкового оружия для спецназа, и унифицированные боеприпасы к нему. Все силы специального назначения СССР должны были получить четыре бесшумных стрелковых комплекса: пистолетный, снайперский, автоматный и гранатометный.

Тактико-технические требования к винтовке ВСС

Важным этапом создания стрелкового оружия является выработка тактико-технических требований к нему. При создании комплекса бесшумного оружия этот этап затянулся, так как заказчики из разных силовых ведомств формулировали зачастую противоречивые требования к новому оружию. К 1983 г. удалось согласовать только требования к снайперскому комплексу, получившему шифр «Винторез». В связи с большой потребностью войск в бесшумном оружии, к работам по созданию новой снайперской винтовки приступили сразу же, не дожидаясь согласования требований по автоматному комплексу. Ставилась задача создать бесшумное автоматическое оружие, не уступающее по боевой мощи автомату АКС-74У. В ходе разработки и некоторое время после создания к «Винторез» обозначался также как БСК (бесшумный снайперский комплекс), но сейчас это обозначение не применяется.

Требования, которые предъявлялись к комплексу «Винторез», были высокие и порой противоречивые. Он должен был обеспечить скрытное поражение живой силы противника на дальности 400 м, притом обеспечивая на этой же дальности пробитие стального армейского шлема. Для решения указанных задач в составе комплекса были необходимы новый патрон с тяжелой пулей и повышенной кучностью, оптический (дневной) и электронно-оптический (ночной) прицелы.

Кроме того, винтовка должна была иметь небольшие вес и габариты, а также, для решения некоторых специфических задач, разбираться на небольшие составные части, позволяющие скрытно транспортировать ее, и быстро собираться.

Разработка «Винтореза»

Одна из основных проблем при разработке «Винтореза» заключалась в том, что для эффективной маскировки выстрела пуля должна иметь дозвуковую начальную скорость, но в таком случае она имеет недостаточную дульную энергию и дальность эффективной стрельбы. Поэтому конструкторы отказались от идеи делать оружие под уже существующий автоматный патрон 7,62х39 УС. Расчеты показали, что кучность стрельбы этим патронам, особенно на предельных дальностях, является неудовлетворительной для снайперской стрельбы. Поэтому, после длительных изысканий, разработчики создали принципиально новый 7,62-мм патрон, получивший индекс РГ037. Он имел массу 16 г при массе пули 10,5 г и на дистанции 400 м при стрельбе давал R50, равный 16,5 см (поперечник рассеивания лучшей половины выстрелов, то есть наиболее близкие к СТП 50% попаданий укладывались в круг указанного диаметра). Это была уже вполне приемлемая кучность для дальностей, на которых предполагалось использовать ВСС.

Прототип ВСС - винтовка РГ036

Первый прототип ВСС под патрон 7,62х39УС получил индекс РГ036. В конце 1981 г. был создан второй прототип винтовки под тем же индексом, но уже под патрон РГ037. Новая винтовка поражала компактность – при длине 85 см, она весила всего 1,8 кг, производя впечатление игрушечного оружия. Но при этом она соответствовала заявленным требованиям по прицельной дальности и пробивному действию, пробивая армейский шлем или стальной лист толщиной 1,6 мм на дальности 400 м. Однако, не смотря на вполне удовлетворительные результаты испытаний, в дальнейшем работы над винтовкой РГ036 под патрон РГ037 были прекращены.

В 1985 г., наконец, были утверждены требования к бесшумному автоматному комплексу. Согласно им, бесшумное оружие должно было поражать живую силу, защищенную бронежилетами 6Б2 (соответствующие 3-му классу защиты) на дальности 400 м. В связи с этим разработчики пришли к выводу, что оружие под 7,62-мм патрон с дозвуковой скоростью пули не обеспечит поражение живой силы, обеспеченной перспективными средствами индивидуальной защиты. Поэтому к середине 80-х гг. конструкторами Н.В.Забелиным и Л.С.Дворяниновым (ранее создавшими и патрон РГ037) был разработан новый 9х39-мм патрон СП-5. Пуля этого патрона при начальной скорости 300 м/с имеет массу 16,2 г., что в два раза больше массы пули 7,62х39-мм патрона обр.1943 г. Пуля такого патрона, несмотря на дозвуковую скорость, имеет достаточно высокую дульную энергию, и на дистанции 400 мм способна пробить 2-мм стальной лист и при этом сохранить необходимое убойное действие.

Снайперская винтовка РГ036 была полностью переделана под новые патроны. Так появилась винтовка ВСС «Винторез». Что касается автоматного комплекса АС «Вал» (конструкция которого на 70% унифицирована с винтовкой), то он получил патрон СП-6, пуля которого на дистанции 400 м способна поражать живую силу в бронежилетах 3-го класса защиты.

В 1987 г. «Винторез» поступил на вооружение спецподразделений КГБ и разведывательно-диверсионных подразделений Советской Армии под обозначением ВСС («9-мм винтовка снайперская специальная»). Винтовка комплектовалась дневными прицелами – ПСО-1-1 и 1П43 и ночными – 1ПН75 и 1ПН51.

Производство винтовки ВСС «Винторез» было освоено на Тульском оружейном заводе.



БОЕПРИПАСЫ ДЛЯ ВСС «ВИНТОРЕЗ»: СП-5, СП-6

Стрельба из винтовки ВСС «Винторез» может вестись патронами СП-5 (снайперские) и СП-6 (повышенной бронепробиваемости). Данные патроны имеют одинаковые заряды, но различаются конструкцией пуль.

Патроны СП-5, СП-6

Пуля патрона СП-5 имеет стальной и свинцовый сердечники, помещенные в биметаллическую оболочку. Форма пули обеспечивает ей хорошие баллистические свойства при полете с дозвуковой скоростью. Специальной маркировки патрон СП-5 не имеет, упаковочные картонные коробки с такими патронами имеют надпись «Снайперский».

Пуля патрона СП-6 состоит из стального закаленного сердечника увеличенной длины, помещенного в свинцовую рубашку и биметаллическую оболочку. Вершинка пули патрона СП-6 окрашивается в черный цвет, а на коробке имеется черная полоса.

Гильзы патронов стальные, с покрытием зеленым лаком.

Оба патрона имеют схожую баллистику, и могут применяться как ВСС, так и в АС. При этом патрон СП-5 имеет лучшую кучность, а СП-6 – бронепробиваемость. Последний следует применять для поражения живой силы в средствах индивидуальной защиты, а также в автомобилях или за легкими укрытиями.

Патроны СП-5 и СП-6 выпускает Климовский штамповочный завод.

Помимо штатных боеприпасов, существуют патроны учебные СП-6УЧ – для тренировок по заряжанию оружия. На ее гильзе имеются продольные канавки, а на коробке – надпись «Учебный».

Для проверки прочности узла запирания оружия применяется патрон СП-5УЗ. На упаковочной коробке  с данными патронами имеется надпись «Усиленный заряд». Они применяются только в заводских условиях, использование таких патронов в войсках строго запрещено.



УСТРОЙСТВО, РАБОТА ЧАСТЕЙ И МЕХАНИЗМОВ ВСС «ВИНТОРЕЗ»

При создании ВСС «Винторез» использованы классические конструктивные решения для автоматического оружия. Вместе с тем, эти отработанные решения позволили добиться хороших результатов.

Винтовка ВСС состоит из:

  • ствола, соединен­ного со ствольной коробкой,
  • приклада,
  • затворной рамы с газо­вым поршнем,
  • затвора, возвратного механизма,
  • удар­ника, боевой пружины с направляющей,
  • ударно-спус­кового механизма,
  • крышки ствольной коробки,
  • кор­пуса глушителя,
  • сепаратора и цевья.

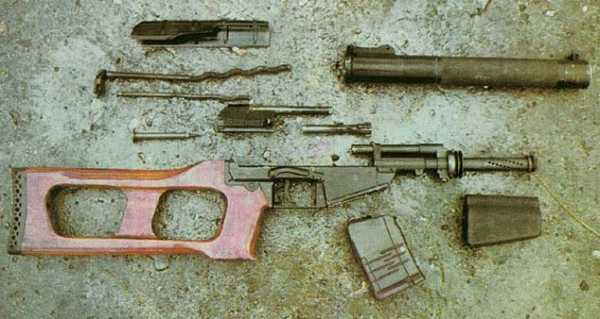

Винтовка, разобранная на составные части

Работа автоматики винтовки «Винторез» основана на использовании энергии порохо­вых газов, отводимых из канала ствола в газовую ка­меру, и затем преобразуемую в кинетическую энергию подвижной системы автоматики. Запирание и отпи­рание канала ствола осуществляется поворотом за­твора вокруг продольной оси. Ударно-спусковой меха­низм - ударникового типа оригинальной конструк­ции, с возможностью ведения одиночного и автома­тического огня.

Подача патронов осуществляется из двухрядного сек­торного магазина с шахматным их расположением. Досылание патрона осуществляется затвором. Стре­ляная гильза извлекается подпружиненным качающимся выбрасывателем, установленным на затворе. Для отражения стреляной гильзы служит подпружи­ненный отражатель, размещенный в затворе.

Ствол винтовки длиной всего 200 мм, хромированный,  имеет шесть правых нарезов. На пеньке ствола расположены выступы со скосами – для предварительного поворота затвора в начале его запирания. В средней части ствола находится газо­вая камера, а также цилин­дрическая поверхность с кольцевыми проточками для присоединения корпуса глушителя. В дульной части имеется 54 отверстия (6 ря­дов по 9 отверстий), про­сверленных по нарезам ствола. Они предназначены для сброса газов из канала ствола в расширительную камеру глушителя. На дуль­ную часть ствола надевает­ся специальной формы пру­жина сепаратора. Она обес­печивает центрирование глушителя относительно оси канала ствола. Узел центрирования глушителя создан как оригинальная конструкция, его устройство защищено патентом РФ.

Ствольная коробка служит для соединения частей и механизмов винтовки. Она изготавливается фрезерова­нием из стальной заготовки. Это значительно усиливает жесткость конструкции, но в то же время увеличивает трудоемкость ее изготовления и повышает стоимость. Тем не менее, для спецназа вполне логично иметь ору­жие более дорогое, но обеспечивающее высокую куч­ность стрельбы и надежность.

Сверху коробка закрывается крышкой, которая защищает части и механизмы оружия от загрязне­ния. Она выполнена из тонкой листовой стали штам­повкой. Для придания жесткости, при небольшой толщине металла, в ней выполнены выдавки. С пра­вой стороны крышка имеет окно для выбрасывае­мых наружу гильз и вырез для движения рукоятки затворной рамы.

Предохранитель, который при включении исключает возможность поворота спу­скового крючка, обеспечивает предотвращение случайных выстрелов при падениях, ударах оружия, нечаянном нажатии на спуско­вой крючок. Во включенном положении флажок предохранителя закрывает вырезы для движения ру­коятки перезаряжания и тем самым защищает ствольную коробку от попадания в нее песка и пыли. Предохране­ние от преждевременных выстрелов при незапертом затворе обеспечивается ав­тоспуском, а также взаим­ным расположением затвор­ной рамы и затвора при за­крывании канала ствола и запирании затвора.

На левой стороне стволь­ной коробки имеются вы­ступы типа «ласточкин хвост» - посадочные места для оптических прицелов. Центральный и два задних выступа служат базой для крепления ночных электронно-оптических прицелов, а два передних и центральный - для дневных оптических прицелов.

На ствольной коробке размещены также перевод­чик вида огня и защелка магазина с пружиной.

Основной режим стрельбы из винтовки - одиноч­ный. Тем не менее, конструкция спускового механизма, размещенного в ствольной коробке, пре­дусматривает возможность ведения автоматическо­го огня. Переводчик вида огня крепится к ствольной коробке внутри спусковой скобы, позади спускового крючка. Для ведения одиночного огня перевод­чик ставится в положение «Одиночная стрельба» (обозначен одной точкой), а автоматического - «Ав­томатическая стрельба» (обозначен тремя точками). Пользоваться переводчиком можно большим и указательным пальцами руки, удерживающей ру­коятку.

Для повышения точности снайперской винтовки необходимо, чтобы ее механизмы при работе как можно меньше воздействовали на оружие.

Для выполнения этого условия автоматика винтовки имеет легкие подвижные части (затвор и затвор­ную раму). Другим решением стало использование в меха­низме запирания шести бое­вых упоров затвора, взаимо­действующих с выступами ствольной коробки. При этом два нижних боевых упора ис­полняют роль досылателя па­тронов. Запирание и отпира­ние затвора осуществляется поворотом его вокруг про­дольной оси, происходящим при взаимодействии копирных пазов затворной рамы и ведущих выступов затвора. Это   позволило   обеспечить жесткое симметричное запирание канала ствола и снизить потери энергии на отпирание затвора.

Еще одним решением, способствующим точной стрельбе, было применение ударного механизма ударникового типа. Легкий ударник служит для раз­бивания капсюля-воспламенителя и при спуске с бо­евого взвода дает винтовке незначительный возмущающий импульс. Кроме того, такое конструктивное решение позволило облегчить работу автоматики. Это, а также специально спроектированная компо­новка газоотводного узла, позволили в итоге снизить «подбрасывание» оружия во время выстрела, что в свою очередь облегчило наблюдение за резуль­татами стрельбы через оптический прицел.

Ударники ВСС первых серий имеют боек и хвост, в котором выполнены отверстие для напра­вляющей боевой пружины, пазы для направления в ствольной коробке, выступы для взведения и для постановки ударника на автоспуск. В последу­ющих выпусках боек был перенесен в затвор. Цилин­дрической поверхностью ударник входит в канал затвора.

Возвратный механизм предназначен для возвра­щения затворной рамы с затвором в переднее положе­ние после выстрела или заряжания оружия, а также для фиксирования крышки ствольной коробки. На­правляющая возвратной пружины вместе со стерж­нем представляют собой телескопическую конструк­цию, которая обеспечивает необходимую длину хода затворной рамы. Для снижения шума при ударе подвижной системы в заднем положении в конструк­ции упора возвратного механизма предусмотрена полиуретановая прокладка. Для предотвращения про­никновения отработавших пороховых газов из ствольной коробки к лицу стрелка между выступом упора возвратного механизма и крышкой ствольной коробки имеется уплотнительное резиновое кольцо.

Боевая пружина служит для сообщения ударнику энергии, достаточной для разбивания капсюля па­трона. Направляющая боевой пружины также имеет телескопическую конструкцию.

Схема работы глушителя ВСС

Интегрированный глушитель является неотъемлемой частью винтовки. Он включает корпус глушителя и сепаратор.

Корпус глушителя состоит из расширительной ка­меры предварительного сброса газов и камеры на­дульного глушителя. В передней части корпуса уста­новлен сепаратор.

Сепаратор представляет собой штампо-сварную конструкцию, состоящую из втулки, вставки, шайбы и обоймы. Цилиндрическая поверхность шайбы и втулки служит для обеспечения соосности сепарато­ра и корпуса, коническая поверхность втулки - для установки сепаратора на пружину сепаратора, распо­ложенную на дульной части ствола.

Глушитель надевается на ствол винтовки и крепит­ся на нем двумя сухарными соединениями и защел­кой. Такое крепление позволяет легко снимать и уста­навливать глушитель на оружие. После выстрела, при прохождении пулей передней, перфорированной час­ти ствола, часть пороховых газов устремляется через боковые отверстия в стволе в расширительную камеру глушителя. При этом давление газов в канале ствола и их скорость после вылета пули снижаются. Струя по­роховых газов, истекающая из дульной части ствола, попадает на сепаратор, который «расчленяет» ее на многочисленные разнонаправленные потоки, интен­сивно снижая их скорость и температуру. В результате газы, истекающие из глушителя, имеют дозвуковую скорость и невысокую температуру, то есть не создают хлопка и дульного пламени, а уровень звука выст­рела составляет примерно 130 дБ, что соот­ветствует малокалиберной винтовке.

Применение интегрированного глушителя позво­лило уменьшить (по сравнению с глушителем, наде­вающимся на дульную часть ствола) и общую длину оружия.

На корпусе глушителя крепятся колодка прицела с прицельной планкой, основание мушки с мушкой, защелка сепаратора с пружиной.

Съемный приклад винтовки скелетного типа (как у СВД) изготовлен из многослойной фанеры. Он присоединяется к ствольной коробке с помощью накладки, имеющей выступы ти­па «ласточкин хвост» и фиксатора. При создании фиксатора приклада использовано оригинальное конструктивное решение, защищенное патентом РФ. Фиксатор обеспечивает быстрые съем и присоединение приклада, и жесткое (без люфтов) крепление на оружии.

Цевье винтовки «Винторез»  выполнено из пласт­массы и предназначено для удобства управления ору­жием при стрельбе, предохранения рук от ожогов и фиксации трубки. Цевье удерживается корпусом глу­шителя, а при снятом глушителе - защелкой корпуса, которая автоматически поджимается в процессе сборки внутренней наклонной плоскостью цевья.

Спусковой механизм служит для спуска ударника с боевого взвода и со взвода автоспуска, обеспечения одиночной и автоматической стрельбы, прекраще­ния стрельбы, для предотвращения выстрелов при незапертом затворе и для постановки автомата на предохранитель. Спусковой механизм помещает­ся в ствольной коробке и включает предохрани­тель, шептало, разобщитель, переводчик, автоспуск, спусковой крючок, пружину спускового крючка, ось спускового крючка, пружину автоспуска, пружину шептала  и  разобщителя.   Конструкция ударно-спускового механизма также защищена патентом РФ.

Для прицельной стрельбы из винтовки и автомата на различные дальности используются различные дневные и ночные прицелы.

Винтовка ВСС с прицелами ПСО-1-1 и НСПУ-3

Дневной оптический прицел винтовки ПСО-1-1 по­добен прицелу ПСО-1 снайперской винтовки СВД, но с дистанционными шкалами под баллистику патрона СП-5. Верхний маховичок прицела - для установки дальности - имеет шкалу с цифрами от 5 до 40, с ценой деления 25 м, что соответствует углам прицеливания для ведения огня на дальности от 50 до 400 м. Так как баллистика патрона СП-6 близка к баллистике патрона СП-5, шкалой прицела пользуются при стрельбе обои­ми патронами. Боковой маховичок, как и в прицеле ПСО1, служит для введения боковых поправок. Сетка прицела имеет один основной угольник для наведения в цель. Вправо и влево от него расположена шкала бо­ковых поправок, снизу - дальномерная шкала по цели высотой 1,7 м (ростовая фигура) с цифрами от 1 до 40 в десятках метров дальности. Прицел ПСО-1-1 имеет 4х увеличение и поле зрения 6°, его масса - 0,58 кг.

Помимо прицела, ПСО-1-1 для стрельбы из ВСС может быть использован и другой дневной оптиче­ский прицел- 1П43.

Для стрельбы ночью используется ночной прицел НСПУ-3 или МБНП-1. В последнее время созданы ночные прицелы нового поколения - серия прицелов 1ПН93.

В случае выхода из строя дневного оптического прицела или невозможности его применения по дру­гим причинам, используется механическое прицель­ное приспособление, состоящее из прицела секторно­го типа и регулируемой по высоте и по боковому на­правлению мушки в намушнике. Прицел и мушка размещены на корпусе глушителя. Прицельная план­ка имеет гривку с прорезью для прицеливания и вы­резы для удержания хомутика в установленном поло­жении. На прицельной планке нанесена шкала с де­лениями от 10 до 42: на правой стороне от 10 до 40, на левой - от 15 до 42. Цифры шкалы обозначают даль­ности стрельбы в десятках метров, Тккая шкала поз­воляет устанавливать прицел соответственно дально­сти до цели с точностью до 20 - 30 м.

ВСС, разобранная и уложенная в дипломат для скрытной переноски

На основании мушки и на корпусе нанесена общая риска, определяющая положение мушки после приве­дения оружия к нормальному бою.

Размещение прицела и мушки на глушителе тре­бует при эксплуатации оружия строго следить за пра­вильным присоединением глушителя, оберегать его от ударов и других механических повреждений.

Одно из требований, предъявлявшихся к новой винтовке при ее создании. - возможность скрытой пе­реноски и высокая готовность к боевому примене­нию. Поэтому винтовка разбирается на три основных узла - винтовка со снятым прикла­дом и глушителем, глушитель и приклад. Время ее пе­ревода в боевое положение - не более 1 мин.

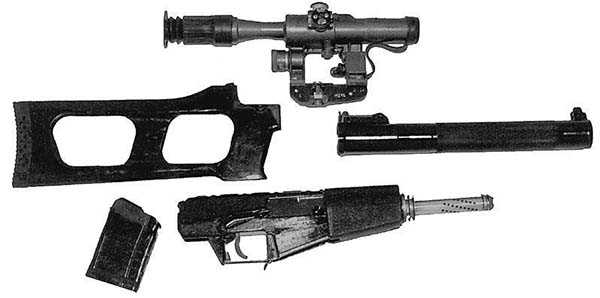

При необходимости винтовка может переноситься разобранной на основные узлы в кейсе 45x37x19 см или в сумке. Для изготовления укладки в кейсе был создан разъемный деревянный макет винтовки.



НЕПОЛНАЯ РАЗБОРКА ВСС «ВИНТОРЕЗ»

Бесшумное оружие при стрельбе в большей степени, чем обычное, загрязняется пороховым нагаром. Поэтому после стрельбы из ВСС нужно как можно быстрее ее почистить. Для этого выполняется неполная разборка винтовки, которая делается без специального инструмента.

Порядок неполной разборки следующий:

1. Отделить магазин, выключить предохранитель и, отведя затворную раму назад, проверить - нет ли патрона в патроннике.

2. Утопив защелку корпуса, повернуть глушитель по часовой стрелке и, выдвинув вперед, отделить его.

3. Отжав защелку,  продвинуть сепаратор  и затем, проталкивая его шомполом, отделить от корпуса.

4. Утопив фиксатор и нажав на выступ упора воз­вратного механизма, отделить крышку ствольной коробки.

5. Подав вперед упор возвратного механизма, приподнять его и извлечь из канала затворной рамы.

6. Подать боевую пружину с направляющей вперед и, придерживая ударник, отделить ее.

7. Отвести ударник назад до упора и, приподняв его, отделить от ствольной коробки.

8. Отвести затворную раму с затвором назад до упора и, приподнимая их, отделить от ствольной коробки.

9. Поворачивая затвор, отделить его от затворной рамы.

10. Утопив защелку корпуса, снять цевье, продвигая его вперед.

11. Поворачивая трубку по часовой стрелке до совмещения выступа трубки со шлицом на ствольной коробке, отделить ее, перемещая назад.

12. Для отделения приклада винтовки ВСС утопить фиксатор приклада и, продвигая приклад назад, отделить его от ствольной коробки.

1. Отсоединить магазин и проверить, нет ли патрона в патроннике.

2. Отделить глушитель и разобрать его.

3. Снять со ствола пружину сепаратора.

4. Отсоединить крышку ствольной коробки винтовки.

5. Извлечь возвратный механизм.

6. Извлечь боевую пружину с направляющей.

7. Вынуть ударник.

8. Отделить затворную раму с затвором и отделить затвор от затворной рамы.

9. Отсоединить цевье.

10. Отделить трубку.

11. Для ВСС - отделить приклад.

12. Сборка оружия производится в обратной последовательности. Она занимает от 30 до 60 секунд.



КОМПЛЕКТАЦИЯ ВИНТОВКИ

Каждая винтовка ВСС комплектуется индивидуальным комплектом запасных частей ЗИП-О. В его состав входят:

  • шомпол;
  • принадлежность;
  • масленка;
  • скребок;
  • нож;
  • пять 10-зарядных магазинов;
  • ремень.

Магазины АС «Вал» и ВСС «Винторез» взаимозаменяемы, таким образом, питание винтовки может осуществляться как из 10-зарядных, так и из 20-зарядных (автоматных) магазинов.

Масленка и принадлежность – от АКМ.

Скребок служит для удаления нагара со стенок канала ствола. Он навинчивается на шомпол.

Нож предназначен для удаления нагара со поверхностей сепаратора. Ствола и газового поршня. Он имеет два лезвия: один – для чистки сепаратора, другой – для наружных поверхностей, ствола и газового поршня.

Укладочные средства винтовки включают: сумку для переноски винтовки и сумку для переноски оптического прицела, четырех магазинов и ЗИП-О.



РЕЖИМЫ СТРЕЛЬБЫ ИЗ «ВИНТОРЕЗА»

Для снайперской винтовки приоритетным режимом огня является одиночный. При стрельбе с упора поперечник рассеивания серии из 10 выстрелов составляет не более 10 см.

Огонь очередями может вестись при неожиданной встрече с противником на дистанции «в упор». Так как емкость штатного магазина ВСС составляет всего 10 патронов, автоматический огонь следует вести очередями по 2-4 выстрела. В исключительных случаях огонь можно вести длинной очередью до израсходования всех патронов в магазине.



ОПЫТ БОЕВОГО ПРИМЕНЕНИЯ ВСС И ОТЗЫВЫ БОЙЦОВ

«Винторез» применялся в Афганистане, затем во время первой и второй Чеченских кампаний. Во время событий в Москве осенью 1993 г. «Винторезы» также применялись спецназом ВВ МВД «Витязь» в телецентре Останкино.

Помимо спецназа ГРУ и спецподразделений ФСБ, МВД постепенно «Винторез» начал поступать на вооружение и «обычных» разведчиков мотострелковых и воздушно-десантных частей. В целом, винтовка хорошо зарекомендовала себя среди спецназовцев и разведчиков.

 «Система оружия АС/ВСС близка к идеалу оружия для войск специального назначение Его умелое использование позволяет творить чудеса. Так, например, во время одного из ближних огневых боев развед­группа из нашей части успела «завалить» пять человек, включая головной дозор, пока противоборствующая сторо­на начала что-то понимать.

Наличие штатной дневной и ночной оптики, бронебой­ного патрона и зффектизного интегрированного прибора бесшумной и беспламенной стрельбы позволяет решать большую часть задач, которые могут возникнуть перед подразделением спецназа. Например, классическую задачу – «снятие часового» ВСС решает идеально (лучше, чем брошен­ный нож, арбалет…).

...С получением ВСС я сразу сдал на склад все свои АКМ с ПБС, которые мы привезли с собой за неимением лучшего» (В.Ольгин. «Чем мы воевали в Чечне», журнал «Солдат удачи», №8, 1997)

«Снайперу одной из групп пришлось на узкой тропе раз­рушать запал поставленной на неизвлекаемость гранаты. Сделав три пристрелочных выстрела из ВСС, четвертым он отстрелил запал у основания. Все это произошло бес­шумно». (Ш.Алиев. «Куда девался кровавый опыт?», журнал «Солдат удачи», №11, 1997.)

«Командир мотострелковой роты одного из полков, дей­ствовавшего в 1995 г. в горном районе Ярыш-Марды южнее Грозного, ныне майор В.Л. Мукашов по личному опыту счи­тает ВСС хорошим дополнением к штатному оружию мо­тострелковых подразделений в тех условиях. Его рота дей­ствовала в отрыве от основных сил части и вела разведку противника своими силами и средствами. Роте были поста­влены несколько комплектов винтовок ВСС. Командир вы­деляемой для разведки группы – обычно сам командир роты или один из командиров взводов – вооружался, помимо штатного автомата, винтовкой ВСС и переносил ее за спиной на ремне. Когда в ходе разведки требовалось поразить отдельную цель на дальности до 400 м, бесшумный выст­рел из ВСС не позволял противнику обнаружить группу. Ус­пешно использовалось это оружие и в других случаях, тре­бовавших бесшумной и беспламенной стрельбы». (А.Лови, В.Кораблин, «Современное стрелковое вооружение России». Журнал «Оружие», № 1, 2000.)

Во время второй «чеченской» войны снайпер одно­го из российских спецподразделений, находясь в за­саде на лесной тропе, занял огневую позицию в кроне густого дерева. Обнаружив разведывательную группу боевиков, он дождался, пока вся группа не выйдет на открытый участок местности. Огонь снайпер открыл с дальности эффективного огня и уничтожил всю группу прежде чем противник разобрался, откуда ведется огонь.

Помимо собственно снайперского огня, ВСС демонстрировала высокие боевые качества и в ближнем бою, где она применялась как автомат.

«В ходе одной из поисково-засадных операций головной дозор группы специального назначения в 5.30 утра пример­но в 4 км от населенного пункта обнаружил на дороге трех мужчин. Было принято решение проследить за неизвест­ными. За ними выдвинулись два разведчика, вооруженные ВСС. Вскоре разведчики обнаружили группу людей с оружи­ем в количестве около 10 человек. Один из боевиков, отойдя по какой-то причине в сторону, обнаружил одного из развед­чиков. Завязался бой, за несколько минут из каждой ВСС было израсходовано около 100 патронов. Вскоре на помощь разведчикам подоспел головной дозор, а затем и вся группа. В ходе боя было убито шесть боевиков, остальные бежали. На месте боя боевики бросили 10 автоматов, снайперскую винтовку, большое количество патронов и гранат, много нового обмундирования и снаряжения.

Огонь из ВСС велся автоматический, оружие при стрельбе задержек не имело. Магазины использовались 20-зарядные от автомата АС» (из воспоминаний офицера войск специального назначения).

«При проведении засады ночью на проселочной дороге од­на из групп специального назначения обнаружила автомо­биль. Как только он поравнялся с огневой подгруппой, был открыт огонь из бесшумного оружия (в огневой подгруппе имелось три ВСС и один АКМ с ПБС). Автомобиль остано­вился при досмотре в нем были обнаружены два боевика, радиостанция, оружие.

Из ВСС было расстреляно по 20 патронов (использова­лись магазины от АС). Магазины снаряжались в порядке – два СП-5, один СП-6. Такой способ снаряжения использовал­ся потому, что если вести огонь по автомобилю только па­тронами СП-5, то эффективность огня, из-за невысокой пробиваемости этого патрона, будет низкая. Для проведения бесшумной засады ВСС - образцовое ору­жие» (из воспоминаний офицера войск специального назначения).

Таких примеров успешного применения ВСС в локальных войнах последнего времени насчитываются десятки, если не сотни.

Применение ВСС и АС в ходе боестолкновений выявило еще одно полезное свойство данного оружия. При стрельбе в городе пули из АК или РПК склонны давать рикошеты от стен, что в некоторых случаях может быть опасно для самого стреляющего или его товарищей. В то же время пули патронов СП-5 и СП-6, имеющие начальную скорость менее 300 м/с практически не дают рикошетов. Таким образом, оружие на основе этих патронов является удобным для боя в городе.



ЗАКЛЮЧЕНИЕ

При создании ВСС «Винторез» и других систем бесшумного оружия разработчики из ЦНИИТОЧМАША выбрали единственно правильный путь: сначала были сформулированы тактико-технические требования к оружию, а затем началась работа над созданием комплекса вооружения, который включает патрон и устройство для метания пули (винтовка, пистолет, автомат и т.д.). Именно комплексный подход позволил советским конструкторам в середине 80-х гг. прошлого века совершить прорыв в создании бесшумного оружия.

Интересно, что прямых аналогов «Винтореза» ни в одной зарубежной стране до настоящего времени не создано, за исключением американской С-16 (М-16 с интегрированным глушителем), однако по боевым свойствам эта винтовка значительно уступает ВСС.

(Подготовлено для портала www.modernarmy.ru)

www.modernarmy.ru

ВСС Винторез винтовка снайперская - характеристики, фото, ттх

Винтовка снайперская специальная ВСС Винторез

Снайперская винтовка ВСС Винторез, (ВСС – Винтовка Снайперская Специальная), созданная в Климовском ЦНИИТОЧМАШ конструкторским коллективом под руководством Петра Сердюкова Фото (c) KardeN

ВСС Винторез с оптическим прицелом ПСО-1 и тактическим фонарем Фото (c) KardeN

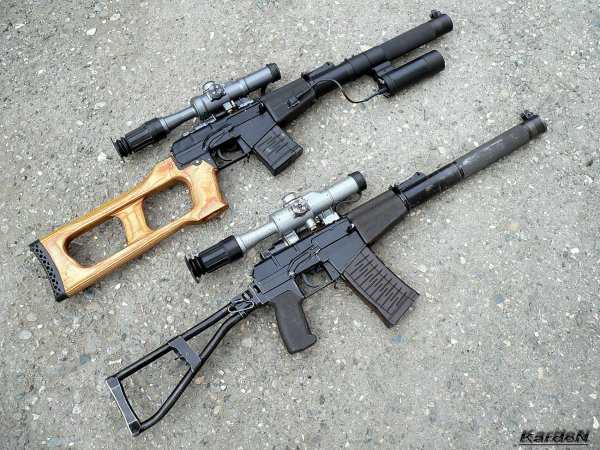

Снайперская винтовка ВСС Винторез и автомат АС Вал Фото (c) KardeN

Отзыв сотрудника МВД

«Отличная винтовка. Компактная, прикладистая, точная. В нашем подразделении используется с магазинами автомата АС. Штатные патроны СП-5 и СПП имеют, в небольшой степени, различную баллистику, поэтому наши снайперы, в зависимости от предпочтений, приводят свои винтовки к нормальному бою под понравившийся тип патрона. Удручает только отсутствие щеки на прикладе, что видимо, сделано в угоду быстрому переходу, при стрельбе, на механические прицельные приспособления».

KardeN - сотрудник специального подразделения МВД, имеющий обширный боевой опыт работы в «горячих точках»

История создания

Усиление противоборства между Советским Союзом и Западом в семидесятых годах прошлого столетия, расширение географии необъявленных войн и локальных военных конфликтов требовали все новых и новых видов специальных вооружений, в том числе и для борьбы на малых расстояниях с живой силой противника, оснащенной средствами индивидуальной защиты. В 1987 новый комплекс оружие-патрон «Винторез», принимают на вооружение частей спецназначения войск КГБ СССР и разведывательно-диверсионных частей Советских Вооруженных сил, и частей внутренних войск МВД под обозначением "Винтовка Снайперская Специальная" (ВСС) индекс 6П29. Новое оружие, являющееся групповым средством скрытого нападения и защиты, предназначалось для поражения целей снайперским огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника; его разведгрупп; наблюдателей и часовых), а также вывод из строя приборов наблюдения, элементов военной техники и уничтожение небронированной техники на дальностях до 400 м днем с оптическим прицелом и 300 м ночью с ночным прицелом.

Глушение звука выстрела основано на интегрирующем принципе. При прохождении пули мимо множества отверстий в стенках ствола пороховые газы проникают через них в расширительную камеру глушителя не сразу, а последовательно. При таком последовательном расширении раскаленных пороховых газов их температура падает, следовательно, сокращается объем и "выхлопное" давление. Кроме того, при вышеописанном процессе единый звуковой выхлоп дробится на многие составляющие. Остаточные звуковые волны, отражаясь от косо поставленных перегородок сепаратора, накладываются друг на друга в противоположных фазах и взаимно поглощаются. Из винтовки можно вести огонь, как одиночными выстрелами, так и очередями. Для скрытого ношения от винтовки отделяются прицел, приклад и глушитель. Все эти части укладываются в габариты 37х27х4,5 см и могут переноситься в обыкновенном портфеле.

Стрельба производится специальными патронами СП-5 и СП-6. Пули патронов СП-6 имеют стальной сердечник и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров - толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Прицельная дальность по голове - 200 метров, по корпусу - 400 метров. Винтовка снабжается прицелами: оптическим ПСО-1 и ночным НСПУ-3. К недостатком этой винтовки, по опыту ее боевого использования в войсках, относится невысокая прочность некоторых частей, особенно крышки ствольной коробки, а также щелчок при переключении рычага предохранителя-переводчика режимов огня. Винтовка ВСС, так же как и любое другое снайперское оружие, требует особо бережного обращения, что не всегда удается соблюдать в боевых условиях. Конструкция «Винтореза» предельно проста. Особенность ее - ударно-спусковой механизм, состоящий из ударника и двух шептал - одно для автоматического, другое для одиночного огня. Принцип автоматики и запирания ствола такой же, как у автомата Калашникова.

Винтовка ВСС состоит из ствола со ствольной коробкой, глушителя с прицельными приспособлениями, приклада, затворной рамы с газовым поршнем, затвора, возвратного механизма, ударного механизма, спускового механизма, цевья, газовой трубки, крышки ствольной коробки и магазина. Автоматика ВСС работает по принципу отвода пороховых газов из канала ствола в газовую камеру, расположенную сверху ствола под пластмассовым цевьем, запирание канала ствола производится поворотом затвора с шестью боевыми выступами. Газовый поршень жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ - ударникового типа, допускает ведение как одиночного, так и автоматического огня.

Флажок предохранителя, выведенный на правую сторону ствольной коробки, одновременно с этим закрывает паз для рукоятки перезаряжания, предохраняя коробку от попадания внутрь пыли и грязи. Переводчик вида огня смонтирован внутри спусковой скобы, за спусковым крючком. При его горизонтальном перемещении вправо ведется одиночный огонь, а при перемещении влево - автоматическая стрельба. Рукоятка перезаряжания расположена с правой стороны ствольной коробки. Прицельные приспособления состоят из открытого секторного прицела, смонтированного на корпусе глушителя и рассчитанного на дальность стрельбы до 400 м, и мушки в намушнике. Питание осуществляется из пластмассового коробчатого магазина с двухрядным расположением емкостью 10 патронов. Приклад деревянный, выполнен подобно СВД и снабжен резиновым затылком.

ВСС оснащена интегрированным прибором для бесшумно-беспламенной стрельбы (ПБС), надетым на ствол. Действие ПБС винтовки связано с необычным устройством самого ствола. Передняя его часть, закрытая глушителем, имеет шесть рядов сквозных отверстий, выполненных по дну нарезов. При выстреле, по мере продвижения пули по каналу ствола, пороховые газы выходят через эти отверстия в цилиндр глушителя, а затем последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Подобная конструкция глушителя, наряду с использованием патрона СП-5 с оптимальными баллистическими характеристиками, позволила значительно снизить уровень демаскирующих признаков (звук и пламя выстрела). На ВСС может устанавливаться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО-3х34 со специальным переходником.

Оружие может разбираться на три узла (ствол с глушителем, ствольная коробка с ударно-спусковым механизмом и приклад) и вместе с прицелом и магазинами упаковывается в чемоданчик типа «дипломат» размерами 450х370х140 мм, причем время, необходимое для перевода оружия из транспортного положения в боевое, составляет не более 1 минуты. На основе "Винтореза" созданы Автомат Специальный (АС) «Вал» и малогабаритный автомат СР-3 «Вихрь». Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

Поскольку ВСС это комплекс оружие-патрон, несколько слов о патроне СП-5. 9-мм снайперский патрон СП-5 с тяжелой пулей массой 16,2 г создан конструкторами ЦНИИТОЧМАШа Н.Забелин, Л. Дворянинова и Ю. Фролов, на основе гильзы промежуточного патрона обр. 1943 г. Дозвуковая начальная скорость пули этого патрона (270 - 280 м/с) обеспечивает необходимое снижение уровня звука при использовании глушителя, а увеличенная масса пули со стальным сердечником - достаточное пробивное действие на дальностях до 400 м. Масса патрона СП-5 - 32,2 г, длина патрона - 56 мм. Относительно небольшая скорость тяжелой пули отчасти компенсируется ее высокой энергией и поперечной нагрузкой, что обеспечивает устойчивость на траектории и достаточное пробивное действие. На основе СП-5 разработан «бронебойный» патрон СП-6. СП-6 имеет пулю с сердечником из карбида вольфрама и пробивает 6-мм стальную плиту на дистанции 100 метров. Оба этих боеприпаса могут применяться для стрельбы из ВСС «Винторез».

При работе в снайперской паре одному из снайперов очень желательно иметь «Винторез». Он начинает бесшумную стрельбу, «снимая» тех, кто находится в задних порядках противника. Другой снайпер, вооруженный обычной винтовкой, включается в события тогда, когда противник обнаруживает результаты работы «бесшумника». В другом варианте стрелок с любым «шумным» оружием обнаруживает себя стрельбой, провоцируя противника на ответные действия. После чего снайпер с «Винторезом» с близких дистанций под шумовым прикрытием напарника уничтожает выявленные огневые точки противника. Особенно эффективен «Винторез» ночью с ночным прицелом при боевых действиях в населенных пунктах.

ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу «укусил и скрылся». Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, «Винторез» начинает давать задержки. Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство «разбухать». Поэтому винтовку нужно чистить как можно чаще. Для непрерывной автоматической бесшумной стрельбы существует автомат специальный АС «Вал», конструктивно повторяющий винтовку ВСС, имеющий большой разброс пуль. По причине малого веса и сравнительно тяжелого ударника при его спуске и ходе вперед наблюдается незначительное смещение оружия назад из-за реакции боевой пружины. Поэтому, стреляя из ВСС, следует плотнее вжимать приклад в плечо. Смазывать патроны запрещается!

Винтовка снайперская специальная «Винторез» производится на Тульском оружейном заводе, состоит на вооружении спецподразделений ВС и МВД России, а также ФСБ и службы охраны президента. Кроме того, поставляется на экспорт в стран Ближнего Востока и Южной Америки, а также в США. ВСС, появившаяся в конце 80-х годов, за 10 лет своего существования стала оружейной легендой. В боевом применении «Винторез» на порядок результативнее всех известных образцов оружия такого класса и назначения. Практичные американцы широко разрекламированным натовским системам предпочитают бесшумную и невидимую смерть российского производства.

Однако лучше всего о ВСС и эффективности ее применения в бою расскажет человек, воевавший с ней в Чечне. Приведу выдержку из журнала «Солдат удачи» №8 / 1997 г.: «Система оружия АС/ВСС близка к идеалу оружия для войск специального назначения. Его умелое использование позволяет творить чудеса. Так, например, во время одного из ближних огневых боев разведгруппа из нашей части (командир группы – И. Ч.) успела «завалить» 5 человек, включая головной дозор, пока противоборствующая сторона начала что-то понимать. Наличие штатной дневной и ночной оптики, бронебойного патрона и эффективного интегрированного прибора бесшумной и беспламенной стрельбы позволяет решать большую часть задач, которые могут возникнуть перед подразделением «спецназа». Например, классическую задачу – «снятие часового» ВСС решает идеально (лучше, чем брошенный нож, арбалет или еще черт знает что). Это оружие – не для срочнослужащего! Особенно при таком качестве призывного контингента, как сейчас. Следить за ним нужно значительно тщательнее, чем за любым пехотным оружием (АК, ПК, СВД). На ударно-спусковой механизм мне, воспитанному на автомате Калашникова, вообще смотреть без слез нельзя – такое все миниатюрное. Есть отдельные недоработки: например, пластмассовое цевье на своем месте «сидит» неплотно, нет сумки для ночного прицела, 10-патронные магазины к ВСС, считаю, нужно заменить на 20-патронные (а для АС, возможно, пригодился бы и 30-патронный). С получением ВСС я сразу сдал на склад все свои АКМС с ПБС, которые мы привезли с собой за неимением лучшего».

Технические характеристики винтовки ВСС

  • Калибр: 9×39
  • Длина оружия: 894 мм
  • Длина ствола: 200 мм
  • Ширина оружия: 40 мм
  • Высота оружия: 60 мм
  • Масса без патронов: 2,6 кг. (без прицела и патронов)
  • Темп стрельбы: 800-900 выстр./мин
  • Начальная скорость пули: 292 м/с
  • Емкость магазина: 10 или 20 патронов
  • Прицельная дальность: 400 м
  • Прицельная дальность с ночным прицелом: 300 м

Снайперские винтовки

www.armoury-online.ru

Обзор ВСС "Винторез"

ВСС «Винторез»-снайперская винтовка, предназначенная для бесшумной-беспламенной стрельбы. Винтовка имеет войсковой индекс ГРАУ-6П29. Разработка винтовки была завершена в 1987 году. Разработкой «Винтореза» занимался коллектив ЦНИИточмаш (г. Подольск) под руководством Петра Ивановича Сердюкова.

ВСС-расшифровывается, как Винтовка Снайперская Специальная. Так же за ВСС закрепилось название «Винторез», которым называли винтовку во время проектирования в конструкторский документации.

В 1970-ых годах специальным службам армейской разведки и спецподразделениям МВД СССР хотели иметь в своем арсенале специальную бесшумную винтовку для спецопераций, так как бесшумный пистолет ПБ-6П9, МСП "Гроза" и ПСС "Вул" предназначены для ближнего боя, а глушитель ПБС-1 для АКС-74 не подходил в качестве бесшумного снайперского оружия. Военные и МВД стали давать конструкторскому бюро противоречивые ТТХ к новому оружию, так как на одной технической базе хотели получить бесшумный автомат и бесшумную винтовку. К 1983 году заказчики определились с ТТХ для винтовки.

Требования для бесшумной винтовки:

  • полуавтоматическая стрельба
  • бесшумная и беспламенная стрельба
  • прицельная стрельба по живой силе врага до 400 метров
  • пробитие стальной каски на расстояние 400 метров
  • малый вес и компактность
  • возможность быстрой разборки/сборки из основных узлов для удобства скрытой перевозки
  • наличие кронштейна для дневного или ночного оптического прицела

При проектирование винтовку конструктора столкнулись с проблемой. Первый опытный образец снайперской винтовки использовали патрон РГ036 7,62х25 (гильза от пистолета ТТ, а патрон от 7,62х54 мм) Патрон хоть имел хорошую пробивную способность и отвечал требованиям по бесшумности, но кучность при ведения снайперской стрельбы не отвечала требованиям. Винтовка имела газоотводную автоматику, газы для работы автоматики поступали из расширительной камеры глушителя. Такая конструкция была проста, но оказалась не надежной во время испытаний в разных условиях и было решено вернуться к классической газоотводной схеме пороховых газов из канала ствола.
В 1981 году был разработан второй опытный вариант винтовки с газоотводной автоматикой из канала ствола с поворотным запиранием патрона.  Для второго опытного образца новой винтовки был создан новый боеприпас РГО37 7,62х25 мм, пуля для нового патрона получила другую форму и бронебойный стержень. Новый патрон не обеспечивающий хорошую точность и кучность. Уровень шума из винтовки был аналогичен шуму стрельбы из пистолета ПБ. Новая винтовка получилась весьма компактной (815 мм длинной), а в разобранном виде состояла из 5 элементов (приклад, глушитель, магазин, прицел, корпус). Вес винтовки составил всего 1,8 км. Винтовка прошла успешно полигонные испытания, но в 1985 году военные «подкинули» утвержденные ТТХ уже для бесшумного автомата. Согласно которым бесшумный автомат должен пробивать бронежилет 6Б2 (2-лй класс защиты) на дистанции 400 метров. Патрон РГО37 уже не мог обеспечить пробиваемость бронежилета на таком расстояние. По этой причине было решено отказаться от патрона 7,62х25 мм.

 Что бы отвечать заданным ТТХ было решено создать новый боеприпас 9х39 мм СП-5, как основной патрон и СП-6 бронебойным стержнем. Патрон СП-5 способен пробивать стальной 6-и мм с лист стали и бронежилет второго класса на 100 метров и армейскую каску на 400 метров. Патрон СП-6 со стальным закаленным сердечником пробивает 8-и мм лист стали и бронежилет 3-го класа на дистанции 100 метров, а на дистанции 400 метров пробивает 5-и мм стальной лист, что делает его эффективным для выведения из строя не только живой силы врага, но и транспортных средств. Повысить пробиваемость решили за счет увеличения калибра и размера пули.  Патроны вылетая из канала ствола со скоростью 300 м/с, что ниже скорости звука. Патроны снаряжаются в магазины по 10 патронов, так же для питания ВСС «Винтореза» можно использовать магазина на 20 патронов от автомата АС «Вал». Для удобства снаряжения в ЗИПе к винтовке идут специальные обоймы на 10 патронов для быстрой зарядки магазинов.



Автоматика винтовки работает за счет газоотвода части пороховых газов из канала ствола во время выстрела. Газы давят на поршень, который в свою очередь толкает затвор на новый цикл, при этом происходит открывание поворотной личинки затвора состоящей из 6 боевых упоров. Стрельба происходит с переднего шептала. Автоматика «Винтореза» позволяет вести, как автоматический (очередями) огонь, так и одиночный огонь. Режим переключения огня находится позади спускового крючка. Автоматический огонь более громкий, так как в интегрированном глушителе пороховые газы не успевают выйти и рассеется, в результате чего повышается звук выстрела. В интегрированном глушителе пороховые газы рассеиваются через ствол с отверстиями по глушителю и с помощи камер, которые располагаются по диагонали. Во время выстрела звуковые волны отражаются от стенок камер и гасят друг друга. Сброс давления происходит через сам ствол глушителя, а также через заднюю полость глушителя.
Для прицеливания из ВСС «Винторез» бойцы могут использовать ночные/оптические прицелы или механический прицел с регулируемым целиком. Приклад винтовки аналогичен прикладу винтовки СВД, но при этом быстро отделяемый для уменьшения габаритов. Ресурс ствола составляет примерно 1500 выстрелов, на практике при ресурсе составляет 5000 выстрелов при надлежащей чистке винтовки. Безопасность винтовки обеспечивает предохранитель с правой стороны винтовки.

ВСС «Винторез» получил положительные отзывы после его реального боевого применения за свою высокую точность и бесшумность. Так во время «засады» бойцы могли начать вести огонь по противнику и оставаться не замеченным, так как их не выдает выстрел, и враг не может определить местоположение снайпера для ведения ответного огня. Стоит отметить очень высокую точность/кучность винтовки, так на 100 метров пули попадают в круг 4 см (у СВД 10 см), а на 400 метров 16,5 см. Второй очень важный момент, такой кучности, что винтовка стреляет бесшумно при том, что она автоматическая. При чем боевая и заявленная прицельная дальность соответствуют своим 400 метрам.
На базе ВСС "Винторез" был создан автомат для бесшумный стрельбы АС "Вал", который отличается складным прикладом. Боец с легкостью может стрелять из АС "Вал" и ВСС "Винторез", так как знаком с особенностями стрельбы из данных видов оружия.

ТТХ ВСС "Винторез"

 Количество выстрелов  10 или 20 патронов
 Калибр ствола  9х39 мм
 Боевая скорострельность  40 выстрелов в минуту
 Максимальная скорострельность  100 выстрелов
 Прицельная дальность  400 метров
 Максимальна дальность стрельбы  400 метров
 Эффективная стрельба   400 метров
 Начальная скорость вылета  285-295 м/с
 Автоматика   газоотводная, запирание ствола-поворотная личинка, одиночный и автоматический режим огня
 Вес  2,6 кг-сухой (без прицела и магазина), 3,7 кг с прицелом и полным магазином
 Энергия пули  677 Дж у СП-5 и 754 Дж у СП-6
 Размеры  894 мм

warbook.info

Снайперская винтовка ВСС «Винторез» (Россия / СССР)

ВСС «Винторез»

ВСС «Винторез» - винтовка снайперская специальная является частью комплекса БСК (бесшумный снайперский комплекс) состоящего из винтовки, 9-мм снайперского патрона СП-5 (бронебойного патрона СП-6), оптического прицела 1П43 (ПСО-1-1 и ночных прицелов МБНП-18 и 1ПН75).

Снайперская винтовка ВСС «Винторез» разработана конструкторами П. Сердюковым и В. Красниковым в Климовском ЦНИИТочМаш.

В 1987 году новый комплекс ВСС «Винторез», принимают на вооружение частей спецназначения войск КГБ СССР и разведывательно-диверсионных частей Советских Вооруженных сил, и частей внутренних войск МВД под обозначением "винтовка снайперская специальная" (ВСС) индекс 6П29.

ВСС «Винторез»

Новое оружие, являющееся групповым средством скрытого нападения и защиты, предназначалось для поражения целей снайперским огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника; его разведгрупп; наблюдателей и часовых), а также вывод из строя приборов наблюдения, элементов военной техники и уничтожение небронированной техники на дальностях до 400 м днем с оптическим прицелом и 300 м ночью с ночным прицелом.


ВСС «Винторез»
неполная разборка

Конструкция «Винтореза» предельно проста. Особенность ее - ударно-спусковой механизм, состоящий из ударника и двух шептал - одно для автоматического, другое для одиночного огня.

Винтовка ВСС состоит из ствола со ствольной коробкой, глушителя с прицельными приспособлениями, приклада, затворной рамы с газовым поршнем, затвора, возвратного механизма, ударного механизма, спускового механизма, цевья, газовой трубки, крышки ствольной коробки и магазина.

Принцип автоматики и запирания ствола такой же, как у автомата Калашникова.

Автоматика ВСС работает по принципу отвода пороховых газов из канала ствола в газовую камеру, расположенную сверху ствола под пластмассовым цевьем, запирание канала ствола производится поворотом затвора с шестью боевыми выступами. Газовый поршень жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ - ударникового типа, допускает ведение как одиночного, так и автоматического огня.

Флажок предохранителя, выведенный на правую сторону ствольной коробки, одновременно с этим закрывает паз для рукоятки перезаряжания, предохраняя коробку от попадания внутрь пыли и грязи. Переводчик вида огня смонтирован внутри спусковой скобы, за спусковым крючком. При его горизонтальном перемещении вправо ведется одиночный огонь, а при перемещении влево - автоматическая стрельба. Рукоятка перезаряжания расположена с правой стороны ствольной коробки.

Прицельные приспособления состоят из открытого секторного прицела, смонтированного на корпусе глушителя и рассчитанного на дальность стрельбы до 400 м, и мушки в намушнике. На ВСС «Винторез» может устанавливаться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО-3х34 со специальным переходником.

Питание осуществляется из пластмассового коробчатого магазина с двухрядным расположением емкостью 10 или 20 патронов.

ВСС «Винторез»
оснащенный ночным прицелом

Приклад деревянный, выполнен подобно СВД и снабжен резиновым затылком.

Винтовка ВСС «Винторез» оснащена интегрированным прибором для бесшумно-беспламенной стрельбы (ПБС), надетым на ствол. Действие ПБС винтовки связано с необычным устройством самого ствола. Передняя его часть, закрытая глушителем, имеет шесть рядов сквозных отверстий, выполненных по дну нарезов. При выстреле, по мере продвижения пули по каналу ствола, пороховые газы выходят через эти отверстия в цилиндр глушителя, а затем последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Подобная конструкция глушителя, наряду с использованием патрона СП-5 с оптимальными баллистическими характеристиками, позволила значительно снизить уровень демаскирующих признаков (звук и пламя выстрела).


ВСС «Винторез»
при использовании

Стрельба из ВСС «Винторез» производится специальными патронами СП-5 и СП-6.
9-мм снайперский патрон СП-5 с тяжелой пулей массой 16,2 г создан конструкторами ЦНИИТОЧМАШа Н.Забелин, Л. Дворянинова и Ю. Фролов, на основе гильзы промежуточного патрона обр. 1943 г. Дозвуковая начальная скорость пули этого патрона (270 - 280 м/с) обеспечивает необходимое снижение уровня звука при использовании глушителя, а увеличенная масса пули со стальным сердечником - достаточное пробивное действие на дальностях до 400 м. Масса патрона СП-5 - 32,2 г, длина патрона - 56 мм. Относительно небольшая скорость тяжелой пули отчасти компенсируется ее высокой энергией и поперечной нагрузкой, что обеспечивает устойчивость на траектории и достаточное пробивное действие. На основе СП-5 разработан «бронебойный» патрон СП-6. СП-6 имеет пулю с сердечником из карбида вольфрама и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%, что позволяет пробивать 6-мм стальную плиту на дистанции 100 метров. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров - толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Калибр, мм9х39
Вес, кг
- без патронов и прицела
- с патронами и прицелом
- с патронами и ночным прицелом

2.6
3.41
5.93
Длина, мм894
Длина ствола, мм210
Начальная скорость пули, м/с290
Прицельная дальность, м
- с открытым прицелом
- с оптическим прицелом
- с ночным прицелом

400
400
300
Темп стрельбы, выстр/мин600
Емкость магазина, кол. патронов10; 20

Снайперская винтовка ВСС «Винторез» может разбираться на три узла (ствол с глушителем, ствольная коробка с ударно-спусковым механизмом и приклад) и вместе с прицелом и магазинами упаковывается в чемоданчик типа «дипломат» размерами 450х370х140 мм, причем время, необходимое для перевода оружия из транспортного положения в боевое, составляет не более 1 минуты.

Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

Винтовка ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу «укусил и скрылся». Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, «Винторез» начинает давать задержки. Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство «разбухать». Поэтому винтовку нужно чистить как можно чаще.

К недостаткам этой винтовки, по опыту ее боевого использования в войсках, относится невысокая прочность некоторых частей, особенно крышки ствольной коробки, а также щелчок при переключении рычага предохранителя-переводчика режимов огня. Винтовка ВСС, так же как и любое другое снайперское оружие, требует особо бережного обращения, что не всегда удается соблюдать в боевых условиях.

В боевом применении «Винторез» оказался на порядок результативнее всех известных образцов оружия такого класса и назначения.

Производство снайперской винтовки ВСС «Винторез» было налажено на Тульском оружейном заводе.

ВСС «Винторез» была принята на вооружение спецподразделений ВС и МВД России, а также ФСБ и службы охраны президента. Кроме того, была налажена поставка этого оружия на экспорт в страны Ближнего Востока и Южной Америки, а также в США.

Конструкция винтовки была признана настолько удачной, что на ее основе создали Автомат Специальный (АС) «Вал» и малогабаритный автомат СР-3 «Вихрь».

weaponland.ru

Бесшумное оружие (Винтовка Снайперская Специальная «Винторез»)

ВСС «Винторез» - винтовка снайперская специальная, является частью комплекса БСК (бесшумный снайперский комплекс), состоящего из винтовки, 9-мм снайперского патрона СП-5 (бронебойного патрона СП-6), оптического прицела 1П43 (ПСО-1-1 и ночных прицелов МБНП-18 и 1ПН75).

Снайперская винтовка ВСС «Винторез» разработана конструкторами П. Сердюковым и В. Красниковым в Климовском ЦНИИТочМаш.


В 1987 году новый комплекс ВСС «Винторез», принимают на вооружение частей спецназначения войск КГБ СССР и разведывательно-диверсионных частей Советских Вооруженных сил и частей внутренних войск МВД под обозначением "винтовка снайперская специальная" (ВСС) индекс 6П29.

Новое оружие, являющееся групповым средством скрытого нападения и защиты, предназначалось для поражения целей снайперским огнем в условиях, требующих ведения бесшумно-беспламенной стрельбы по открытой живой силе противника (уничтожение командного состава противника, его разведгрупп, наблюдателей и часовых), а также вывод из строя приборов наблюдения, элементов военной техники и уничтожение небронированной техники на дальностях до 400 м днем с оптическим прицелом и 300 м ночью с ночным прицелом.

Конструкция «Винтореза» предельно проста. Особенность ее ударно-спусковой механизм, состоящий из ударника и двух шептал - одно для автоматического, другое для одиночного огня.

Винтовка ВСС состоит из ствола со ствольной коробкой, глушителя с прицельными приспособлениями, приклада, затворной рамы с газовым поршнем, затвора, возвратного механизма, ударного механизма, спускового механизма, цевья, газовой трубки, крышки ствольной коробки и магазина.

Принцип автоматики и запирания ствола такой же, как у автомата Калашникова.

Автоматика ВСС работает по принципу отвода пороховых газов из канала ствола в газовую камеру, расположенную сверху ствола под пластмассовым цевьем, запирание канала ствола производится поворотом затвора с шестью боевыми выступами. Газовый поршень жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратно-боевая пружина. УСМ - ударникового типа, допускает ведение как одиночного, так и автоматического огня.

Флажок предохранителя, выведенный на правую сторону ствольной коробки, одновременно с этим закрывает паз для рукоятки перезаряжания, предохраняя коробку от попадания внутрь пыли и грязи. Переводчик вида огня смонтирован внутри спусковой скобы, за спусковым крючком. При его горизонтальном перемещении вправо ведется одиночный огонь, а при перемещении влево - автоматическая стрельба. Рукоятка перезаряжания расположена с правой стороны ствольной коробки.

Прицельные приспособления состоят из открытого секторного прицела, смонтированного на корпусе глушителя и рассчитанного на дальность стрельбы до 400 м, и мушки в намушнике. На ВСС «Винторез» может устанавливаться прицел типа ПСО-1, любой штатный ночной прицел (НСПУМ, НСПУ-3), а также прицелы типа ПО-3х34 со специальным переходником.

Питание осуществляется из пластмассового коробчатого магазина с двухрядным расположением емкостью 10 или 20 патронов.

Приклад деревянный, выполнен подобно СВД и снабжен резиновым затылком.


Винтовка ВСС «Винторез» оснащена интегрированным прибором для бесшумно-беспламенной стрельбы (ПБС), надетым на ствол. Действие ПБС винтовки связано с необычным устройством самого ствола. Передняя его часть, закрытая глушителем, имеет шесть рядов сквозных отверстий, выполненных по дну нарезов. При выстреле, по мере продвижения пули по каналу ствола, пороховые газы выходят через эти отверстия в цилиндр глушителя, а затем последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Подобная конструкция глушителя, наряду с использованием патрона СП-5 с оптимальными баллистическими характеристиками, позволила значительно снизить уровень демаскирующих признаков (звук и пламя выстрела).

Стрельба из ВСС «Винторез» производится специальными патронами СП-5 и СП-6.
9-мм снайперский патрон СП-5 с тяжелой пулей массой 16,2 г создан конструкторами ЦНИИТОЧМАШа Н.Забелиным, Л. Дворяниновой и Ю. Фроловым на основе гильзы промежуточного патрона обр. 1943 г. Дозвуковая начальная скорость пули этого патрона (270 - 280 м/с) обеспечивает необходимое снижение уровня звука при использовании глушителя, а увеличенная масса пули со стальным сердечником - достаточное пробивное действие на дальностях до 400 м. Масса патрона СП-5 - 32,2 г, длина патрона - 56 мм. Относительно небольшая скорость тяжелой пули отчасти компенсируется ее высокой энергией и поперечной нагрузкой, что обеспечивает устойчивость на траектории и достаточное пробивное действие. На основе СП-5 разработан «бронебойный» патрон СП-6. СП-6 имеет пулю с сердечником из карбида вольфрама и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%, что позволяет пробивать 6-мм стальную плиту на дистанции 100 метров. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров - толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Снайперская винтовка ВСС «Винторез» может разбираться на три узла (ствол с глушителем, ствольная коробка с ударно-спусковым механизмом и приклад) и вместе с прицелом и магазинами упаковывается в чемоданчик типа «дипломат» размерами 450х370х140 мм, причем время, необходимое для перевода оружия из транспортного положения в боевое, составляет не более 1 минуты.

Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

Винтовка ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу «укусил и скрылся». Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, «Винторез» начинает давать задержки. Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство «разбухать». Поэтому винтовку нужно чистить как можно чаще.

К недостаткам этой винтовки, по опыту ее боевого использования в войсках, относится невысокая прочность некоторых частей, особенно крышки ствольной коробки, а также щелчок при переключении рычага предохранителя-переводчика режимов огня. Винтовка ВСС, так же как и любое другое снайперское оружие, требует особо бережного обращения, что не всегда удается соблюдать в боевых условиях.

В боевом применении «Винторез» на порядок результативнее всех известных образцов оружия такого класса и назначения.

Снайперская винтовка ВСС «Винторез» производится на Тульском оружейном заводе, состоит на вооружении спецподразделений ВС и МВД России, а также ФСБ и службы охраны президента. Кроме того, поставляется на экспорт в страны Ближнего Востока и Южной Америки, а также в США.

Конструкция винтовки была признана настолько удачной, что на ее основе создали Автомат Специальный (АС) «Вал» и малогабаритный автомат СР-3 «Вихрь».

topwar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
