Винтовка снайперская специальная ВСС калибра 9x39 «ВИНТОРЕЗ»

РазработчикГП «КБП» (город Тула, Российская Федерация)

Винтовка снайперская бесшумного действия, сконструирована в 80-ых годах ХХ века, в соответствии с особым госзаказом, для спецподразделений. В ходе длительной разработки ей присвоили рабочее название «Винторез», которое, впоследствии, приобрело статус основного. В мировой практике любое стрелковое оружие, обычно создают, уже для существующего патрона. С «Винторезом» все вышло с точностью до наоборот. Когда первые образцы данной модели сошли с конвейера, инженеры, начали разработку особого, облегченного 9 на 39 мм, боеприпаса. Ниже будут приведены подробные ТТХ, а также проиллюстрирован общий вид и маркировочные обозначения, указанного типа стрелкового оружия.

Характеристики ВСС

Общая длина, мм

894

Количество нарезов ствола

6

Общая высота, мм

160

Направление нарезов ствола

правое

Максимальная ширина, мм

40

Ширина полей нарезов ствола, мм

1,6-1,8

Длина ствола, мм

210

Угол наклона нарезов

8

Масса, кг

2,6/3,41

Диаметр бойка, мм

2,0

Калибр, мм

9

Угол образованный зацепом выбрасывателя и отражателем

180

Отражение гильз

вправо от стреляющего

Принцип автоматизации

при помощи энергии пороховых газов, отводимых за счет отверстия в стенке канала ствола

Механизм запирания ствола

поворот затвора вокруг продольной оси с попаданием боевых выступов затвора за боевые упоры ствольной коробки

УСМ

ударникового типа

Предохранитель

рычажный

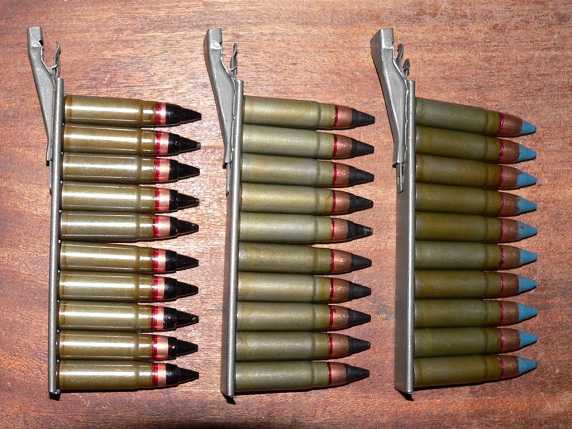

Применяемые боеприпасы

СП-5, ПАБ-9 или СП-6 калибра 939 мм

Магазин

коробчатый отъемный

Емкость магазина, патронов

10 штук

Примечание:

в знаменателе показан вес с оптическим прицелом ПСО-1-1 и со снаряженным магазином;

УСМ рассчитан для ведения, как одиночного, так и непрерывного вида огня; переводчик вида огня находится во внутренней части спусковой скобы, позади спускового крючка, рычаг предохранителя установлен на поверхности ствольной коробки, в правой ее части;

дневной прицел ПСО-1-1 подобен прицелу ПСО-1 снайперской винтовки Драгунова (СВД), но с одним различаем – наличие дистанционных меток, предназначенных под баллистику патрона СП-5, СП-6;

совместима с оптическим прицелом НСПУ-3(ночного типа).

Маркировочные обозначения:

ствольная коробка, левая часть

ствольная коробка, левая часть

затворная рама и ствольная коробка, правая часть

поверхность крышки ствольной коробки, правая часть

поверхность магазина

кнопка фиксатора глушителя

торцевая поверхность глушителя

Следы на гильзе:

Действие различных деталей УСМ, отображающихся на гильзе патрона после производства выстрела. Являются характерным признаком, того или иного вида оружия. Главный способ идентификации конкретного образца оружия, используемый в криминалистике.

1 – отражателя (в момент выстрела), 2 – скольжения отражателя (при повороте затвора),

3 – отражателя (в момент отражения), 4 – зацепа выбрасывателя, 5 – бойка.

Похожее

lockwork.ru

Винтовка снайперская специальная «Винторез»: история создания известного оружия

В семидесятых годах двадцатого столетия усиливался накал противоборства между западным миром и странами социалистического лагеря, возникали и расширяли свою географию все новые и новые «необъявленные войны» и локальные конфликты. Перед советскими оружейниками встала необходимость разработки новых видов вооружения, в частности такого, что могло бы с большей эффективности наносить урон живой силе противника, оснащенной современными на тот момент средствами защиты на малых расстояниях. Оружейная промышленность СССР приступила к выполнению поставленной задачи.

В то время советскими подразделениями специального назначения использовались модернизированные образцы уже имеющегося оружия. К примеру, «Тишина» и «Канарейка», созданные на базе АКС-74у и АКМ, были оборудованы интегрированным глушителем и имели специальный патрон с дозвуковой скоростью пули. Тем не менее, наличие определенных недостатков этих образцов сделало необходимым создание новых чертежей специального вооружения данного типа.

От нового оружия требовалось выполнение следующих задач:

  • Оружие должно скрытно уничтожать живую силу противника на расстоянии до четырехсот метров;
  • Пробивать армейский стальной шлем на той же дистанции;
  • Иметь возможность применять оптический прицел днем и электронно-оптический прицел ночью;
  • Оружие должно быть легким и компактным;
  • В целях обеспечения скрытой транспортировки, требовалась возможность быстро собрать и разобрать оружие на основные компоненты.

Первым вариантом такого оружия стал автомат с индексом РГО36 под патроны калибра 7.62. Обладая упрощенной конструкцией, что обеспечивалась за счет оригинальной системы газоотвода, автомат сильно отставал в надежности. После доработки чертежей в 1981 году свет увидел автомат с индексом РГО37, надежность которого была на порядок выше, чем у предшественника. Испытания показали, что оружие обеспечивало выполнение поставленных задач, а его технические характеристики были удовлетворительными.

Тем не менее, в 1985 году требования к винтовке стали жестче, и от нее уже требовалось поражать противника в бронежилетах 6Б2 на расстоянии четырехсот метров. Результатом ужесточения требований стало решение перепроектировать винтовку под патрон 9х39 мм. И уже в 1987 году КГБ и ГРУ получили на вооружение снайперскую винтовку «Винторез».

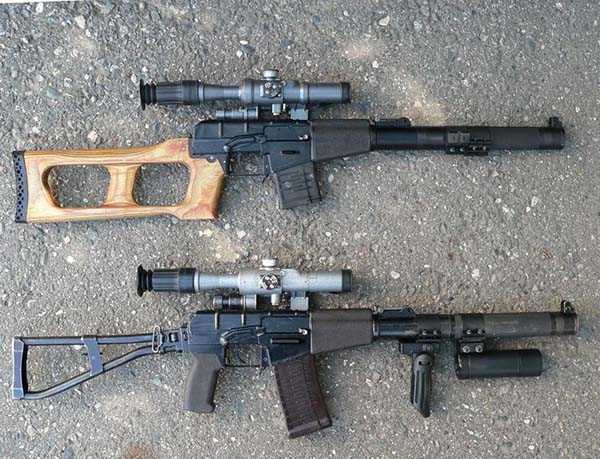

Снайперская винтовка «Винторез»

Общее описание

ВСС «Винторез» обладает классическими отработанными конструктивными решениями, что позволило достичь высоких показателей ТТХ. Автоматика винтовки работает за счет применения энергии, создаваемой пороховыми газами, что из канала ствола перемещаются в газовую камеру, в результате чего возникает кинетическая энергия, необходимая для работы автоматики. Ствол винтовки «Винторез» отпирается и запирается посредством поворота затвора, имеющего шесть боевых выступов, а ударниковый тип ударно–спускового механизма такой же, как и у автомата Калашникова, и позволяет вести огонь как одиночными выстрелами, так и стрельбу очередями. Патроны подаются из магазина, что имеет двухрядную секторную конструкцию, а патроны в нем расположены в шахматном порядке. Затвор досылает патрон в патронник. На затворе расположен подпружиненный качающийся выбрасыватель, который извлекает стреляную гильзу. Отражается гильза размещенным в затворе подпружиненным отражателем.

ВСС «Винторез» состоит из следующих основных частей:

  • Из ствола, что соединен со ствольной коробкой;
  • Из затвора и приклада;
  • Затворной рамы с газовым поршнем;
  • Возвратного механизма;
  • Ударника;
  • Боевой пружины и направляющей;
  • Из ударно-спускового механизма;
  • Крышки и ствольной коробки;
  • Корпуса глушителя;
  • Цевье также входит в число основных частей винтовки.

Части винтовки

На хромированном стволе винтовки имеется правая резьба с шестью нарезами. Длина ствола составляет двести миллиметров. Предварительный поворот затвора при запирании обеспечивается благодаря наличию на пеньке ствола выступов со скосами. Средняя часть ствола оборудована газовой камерой, а наличие цилиндрической поверхности, на которой расположились кольцевые проточки, позволяет установить корпус глушителя.

Дульная часть имеет 54 отверстия, что сделаны по нарезам ствола. За счет отверстий газы не задерживаются в канале ствола, а местом их сброса служит расширительная камера глушителя. Расположенная на дульной части ствола специальной формы пружина сепаратора центрирует глушитель с осью канала ствола. Устройство узла центрирования имеет оригинальную конструкцию и находится под защитой патента РФ.

Отверстия на стволе для пороховых газов

Ствольная коробка

Механизмы и части ВСС «Винторез» соединяются ствольной коробкой. Процесс ее изготовления трудоемкий, т.к. материалом для ее изготовления служит стальная заготовка, а изготавливается коробка посредством фрезерования. Как следствие, коробка имеет и высокую стоимость. Впрочем, высокая надежность и кучность стрельбы вполне оправдывают ее недешевую стоимость, к тому же спецподразделениям полагается иметь оружие, качественно превосходящее общевойсковое. Крышка, что закрывает коробку сверху, препятствует загрязнению находящихся внутри частей и механизмов. Изготавливается крышка посредством штамповки, а материалом служит тонкая листовая сталь. Выдавки, сделанные в крышке, придают ей жесткость. Через выполненное на правой стороне крышки окно выбрасываются гильзы, а специальный вырез обеспечивает движение рукояти затворной рамы.

Предохранитель

Чтобы предотвратить ненужные выстрелы во время перемещения, падений и при случайном нажатии на спусковой крючок, на ВСС «Винторез» установлен предохранитель, включение которого не позволяет спусковому крючку сделать поворот. Взаимное расположение затворной рамы и затвора в момент, когда закрывается канал ствола и запирается затвор, вместе с автоспуском блокируют возможность нежелательных выстрелов, когда затвор не заперт.

С левой стороны ствольная коробка оснащена выступами типа «ласточкин хвост», который позволяет использовать оптические прицелы. С помощью двух передних и центрального выступа крепятся дневные оптические прицелы, а ночные электронно-оптические крепятся на центральном и двух задних выступах.

При том, что конструкция спускового механизма дает возможность вести как одиночный, так и автоматический огонь, основным режимом является все же одиночный. Режим огня меняется специальным переводчиком, прикрепленным к ствольной коробке внутри спусковой скобы, за спусковым крючком. Режим одиночной стрельбы обозначен одной точкой, автоматического огня – двумя точками. Переводчик смещается в нужное положение большим или указательным пальцами руки, которая удерживает рукоятку.

Для того, чтобы избежать слишком сильного воздействия работы механизмов на оружие, и тем самым повысить точность, затвор и затворная рама сделаны легкими. Для этой же цели существуют шесть запирающихся упоров затвора. Упоры и выступы ствольной коробки взаимодействуют между собой. Также нижние боевые упоры досылают патроны. Копирные пазы на затворной раме и ведущие выступы затвора, взаимодействуя между собой, отпирают и запирают затвор, поворачивая его вокруг продольной оси. Тем самым канал ствола запирается жестко и симметрично, а энергии, необходимой для отпирания затвора, требуется гораздо меньше.

Ствольная коробка

Также для повышения точности использован ударный механизм ударникового типа. Помимо того, что данное решение значительно облегчило работу автоматики, спуск с боевого взвода обеспечивает оружию небольшой возмущающий импульс. Это и скомпонованный особым образом газоотводный узел в итоге снижают «подбрасывание» ствола во время стрельбы, а также упрощают возможность увидеть итоги выстрела через оптический прицел.

После того, как сделан выстрел или произведено заряжание оружия, затворная рама с затвором возвращается в переднее положение посредством возвратного механизма. Крышка ствольной коробки также фиксируется возвратным механизмом. Телескопическая конструкция направляющей возвратной пружины и стержня способствует достижению необходимой длины хода затворной рамы. Наличие полиуретановой прокладки обеспечивает снижение шума в момент, когда подвижная система в заднем положении ударяется в конструкцию упора возвратного механизма. Наличие уплотнительного кольца между крышкой ствольной коробки и выступом упора возвратного механизма исключает попадание пороховых газов в лицо стрелка.

Глушитель

Глушитель «Винтореза», в составе которого сепаратор и корпус глушителя, является интегрированным. Корпус составляют расширительная камера, обеспечивающая предварительный сброс газов, и камера надульного глушителя. Передняя часть корпуса вмещает в себя сепаратор.

Сепаратор выполнен в виде штампо-сварной конструкции, включающей в себя втулку, шайбу, обойму и вставку. Соосность корпуса и сепаратора обеспечивается шайбой и втулкой с цилиндрической поверхностью. Пружина сепаратора, занявшая дульную часть ствола, соединена с сепаратором конической поверхностью втулки.

Два сухарных соединения и защелка крепят глушитель на стволе винтовки и обеспечивают легкую съемку и установку глушителя. Когда пуля при выстреле проходит переднюю перфорированную часть ствола, часть образовавшихся пороховых газов устремляется к расширительной камере глушителя через имеющиеся в стволе боковые отверстия. При этом происходит снижение давления и скорости газов в канале ствола после того, как пуля уже вылетела. Сепаратор «расчленяет» струю пороховых газов, которые попадают на него, пройдя дульную часть ствола. Такое «расчленение» несет создание многочисленных разнонаправленных потоков, скорость и температура которых при этом значительно снижается.

Дозвуковая скорость и невысокая температура истекающих из глушителя газов не позволяют появиться хлопку и дульному пламени, а звуковой уровень составляет примерно 130дБ, обычно присущий малокалиберным винтовкам. Благодаря тому, что глушитель интегрирован, уменьшилась и общая длина оружия. Корпус глушителя располагает на себе мушку и ее основание, а также колодку прицела и прицельную планку.

Приклад и цевье

Приклад винтовки сделан из многослойной фанеры, и, подобно прикладу СВД, является прикладом скелетного типа. Ствольная коробка соединяется с прикладом при помощи накладки с выступами типа «ласточкин хвост» и фиксатора. Оригинальная конструкция фиксатора находится под защитой патента РФ. Фиксатор позволяет быстро снимать и присоединять приклад, и при креплении отсутствует люфт.

Цевье ВСС «Винторез» пластмассовое, предохраняет руки от ожогов, способствует удобству управления оружием.

Прицелы

Прицел ПСО-1-1 по своей структуре напоминает прицел ПСО-1 для СВД, только с некоторыми изменениями: прицелПСО-1-1 имеет дистанционную шкалу, предусматривающую баллистику патрона СП-5. Также для дневной стрельбы на ВСС «Винторез» может быть поставлен прицел 1П43.

Ночная стрельба из «Винтореза», как правило, производится с использованием прицелов НСПУ-3 или МБНП-1.

Если нет возможности использовать оптический прицел, используется прицел секторного типа и регулируемая мушка в намушнике, что находятся на корпусе глушителя.

ТТХ ВСС «Винторез»:

ТТХ винтовки

Подводя итоги, следует отметить, что ВСС «Винторез» сегодня, благодаря своей надежности, простоте и удобству при использовании и транспортировке, а также высокой эффективности при выполнении поставленных боевых задач, является самым высококлассным и передовым оружием данного типа. Даже американский спецназ предпочитает пользоваться в спецоперациях именно ей, несмотря на то, что НАТОвские разработки разрекламированы куда больше.

warways.ru

Винторез — обзор российской снайперской винтовки

ВСС «Винторез» — советская и российская специальная снайперская винтовка, отличающаяся бесшумностью и предназначенная для оснащения подразделений спецназа. «Винторез» вместе со специальным патроном СП5 (калибр 9 мм) образуют бесшумный снайперский комплекс, называемый БСК.

БСК «Винторез» способен обеспечить скрытное групповое поражение живой силы противника, которые защищены бронежилетами типа 6Б2 (2 и 3 класс защиты), а также стальными армейскими шлемами на расстоянии до 400 м. На вооружение снайперская винтовка «Винторез» поступила в 1987 году. Первыми ее опробовали разведывательно-диверсионные подразделения Советской армии и специальные подразделения КГБ. Сегодня снайперская винтовка «Винторез» занимает достойное место в арсенале спецназа.

История создания

До 1970-х г. подразделения специального назначения СССР в основном использовали доработанные образцы общевойскового стрелкового оружия, которые оснащались интегрированными глушителями. Для них использовали специальные патроны, обеспечивающие дозвуковую скорость пули. К примеру, это были комплексы «Канарейка» и «Тишина», построенные на базе АКС74У и АКМ соответственно. Однако такие решения имели определенные недостатки, поэтому было принято решение разрабатывать чертежи нового образца.

Перед оружейниками были поставлены следующие задачи:

  • скрытное уничтожение живой силы, находящихся на дальностях до 400 м;
  • пробитие армейского стального шлема на дальности не более 400 м;
  • возможность применения электронно-оптических прицелов ночью и оптических днем;
  • легкость и компактность;
  • возможность быстрой разборки и сборки на основные узлы, чтобы производить скрытную транспортировку.

Также, чтобы добиться конкурирующих требований, оружейникам пришлось разрабатывать чертежи под новые боеприпасы.

Первый вариант оружия под патрон 7,62 У имел индекс РГ036. Автомат имела оригинальную систему газоотвода, что облегчало и упрощало конструкцию оружия, но отрицательно сказалось на ее надежности. В результате пришлось дорабатывать чертежи. В 1981 году появился второй вариант под патроны РГ037, он оказался более надежным. Обзор винтовки показывал, что в целом оружие отвечает поставленным задачам и имеет удовлетворительные характеристики.

Новое оружие прошло предварительные испытания, но в 1985 году требования для бесшумной винтовки были ужесточены. Теперь автомат должен был поражать противника на дальности не более 400 м в бронежилетах 6Б2. В результате было решено переделать автомат под патрон 9×39 мм. В 1987 году на вооружение ГРУ и КГБ поступила снайперская винтовка «Винторез». Автомат стали осваивать на оружейном заводе в Туле.

Тактико-технические характеристики

Обзор ттх винтовки «Винторез» следующий:

  • Калибр — 9 мм.
  • Патрон — 9х39 (СП5, СП6).
  • Длина — 894 мм.
  • Длина ствола — 200 мм.
  • Вес винтовки без патронов, а также оптического прицела — 2,45 кг.
  • Начальная скорость пули составляет 290 м/с.
  • Темп стрельбы составляет 800-900 выстрелов/мин.
  • Боевая скорострельность — 30/60 выстрелов/мин.
  • Прицельная дальность с применением оптического прицела – 400 м.
  • Прицельная дальность с применением ночного прицела — 300 м.
  • Прицельная дальность с применением открытого прицела — 400 м.
  • Емкость магазина составляет 10 или 20 патронов.



Особенности конструкции

При создании ТВСС «Винторез» применены классические конструктивные решения. Данные отработанные решения позволили получить хорошие результаты и добиться высоких характеристик ТВСС.

Винтовка «Винторез» имеет следующие основные части:

  • ствол, соединенный со ствольной коробкой;
  • приклад;
  • затвор;
  • затворная рама с газовым поршнем;
  • возвратный механизм;
  • ударник;
  • боевая пружина с направляющей;
  • ударно-спусковой механизм;
  • крышка ствольной коробки;
  • корпус глушителя;
  • цевье;
  • сепаратор.

Оружие демонстрирует высокие ттх, что объясняется его конструкцией. Работа автоматики ТВСС основана на применении энергии пороховых газов, они отводятся в газовую камеру из канала ствола, а потом преобразуются в кинетическую энергию системы автоматики. Отпирание и запирание ствола ТВСС осуществляется поворотом затвора. Ударно-спусковой механизм ТВСС — ударникового типа, с возможностью осуществления автоматического и одиночного огня.

Подача патронов выполняется из двухрядного секторного магазина, которое имеет шахматное расположение. Досылание патрона выполняется затвором. Подпружиненный качающийся выбрасыватель извлекает стреляную гильзу.

Ствол ВСС

Ствол винтовки хромированный, в длину составляет всего 200 мм, у него шесть правых нарезов. В средней части ствола имеется газовая камера, в том числе цилиндрическая поверхность с проточками для присоединения глушителя. Дульная часть ствола содержит 54 отверстия, просверленных по нарезам. Их предназначение — сброс газов в расширительную камеру глушителя. Для центрирования глушителя на дульную часть надевается специальная пружина сепаратора.

Приклад ВСС

Отделяемый приклад винтовки ВВС имеет скелетный тип (похож на приклад СВД), производится из многослойной фанеры.

К ствольной коробке приклад винтовки присоединяется при помощи накладки, которая имеет выступы «ласточкин хвост» и фиксатор. Конструктивное решение фиксатора позволяет быстро отсоединить приклад от ствольной коробки.

Глушитель ВСС

Обзор винтовки показывает, что эффективное применение обеспечивает еще один узел – это интегрированный со стволом глушитель, который состоит из сепаратора и глушителя.

Сепаратор представляет штампо-сварную конструкцию, которая состоит из втулки, обоймы, шайбы и вставки. Цилиндрическая поверхность втулки и шайбы служит для обеспечения соосности корпуса и сепаратора, коническая поверхность втулки – с целью установки сепаратора на пружину сепаратора, которая находится на дульной части ствола.

Корпус глушителя выполнен из камеры надульного глушителя, а также расширительной камеры сброса газов. В передней части корпуса ставится сепаратор. Также на корпусе глушителя устанавливается колодка прицела с прицельной планкой, защелка сепаратора с пружиной и основание мушки с мушкой.

Прицелы ВСС «Винторез»

Для стрельбы из автомата и винтовки на различные дальности применяются различные оптические и электронно-оптические прицелы. Дневной оптический прицел ПСО-1-1 подобен ПСО-1 СВД, однако у него имеются дистанционные шкалы под баллистику патрона СП-5.

Кроме прицела, ПСО-1-1 может быть использован 1П43, дневной оптический прицел, который позволяет увеличить обзор. Оружие для стрельбы ночью оснащается ночным прицелом МБНП-1 или НСПУ-3.

В последнее время разработаны ночные прицелы нового поколения – ряд прицелов 1ПН93. Часть из них могут применяться и ночью. Если из строя выходит дневной оптический прицел, то применяется механическое прицельное приспособление, которое состоит из прицела секторного типа, а также мушки в намушнике, регулируемой по боковому направлению и высоте.

Размещение мушки и прицела на глушителе требует строго следить при эксплуатации оружия за правильным присоединением глушителя, беречь от ударов, в том числе других механических повреждений.

Комплектация винтовки

Каждое оружие индивидуальным комплектом ЗИП-О, который включает:

  • шомпол;
  • принадлежность;
  • масленка;
  • скребок;
  • нож;
  • пять 10-зарядных магазинов;
  • ремень.

Укладочные средства включают: отдельную сумку для переноски ВСС, а также сумку для переноски четырех магазинов, оптического прицела и ЗИП-О.

ММГ ВСС «Винторез»

Макеты Массово–Габаритные (ММГ) в России являются единственным легальным способом иметь ВСС «Винторез» дома в макетах. ММГ могут быть двух типов:

  1. ММГ, изначально произведенные как макеты, они при внешней идентичности, а также схожести работы механизмов ВСС «Винторез» выполнены из иных материалов, чем боевое оружие. Поэтому они не могут быть переделаны в боевое оружие.
  2. ММГ, выполненное из деактивированного оружия. Такое оружие было изготовлено как боевое, однако чуть позже оно было деактивировано (заваренный патронник, просверленный ствол и тому подобное). Условно к этому типу ММГ можно отнести практически все ММГ Российского производства, выполняемые на оружейных заводах.

Видео о винтовке

big-army.ru

Винторез (ВСС) — снайперская винтовка


Винтовка ВСС является новым направлением в разработке снайперского оружия Климовским ЦНИИточмаш и является комплексом, под которым понимается сочетание “оружие-патрон”. Это самая бесшумная винтовка и специальный патрон СП-5.

Снижение звука выстрела происходит за счет охлаждения и рассеивания пороховых газов, а также за счет устранения сверхзвуковой волны от пули. Винтовка ВСС снабжена интегрированным глушителем, охватывающим весь ствол. На дульной части ствола сделаны отверстия под отвод пороховых газов. Затем следует расширительная камера с поперечными перегородками, размещенными с наклоном к оси. Эти наклоны служат для завихривания пороховых газов.

Винторез (ВСС)

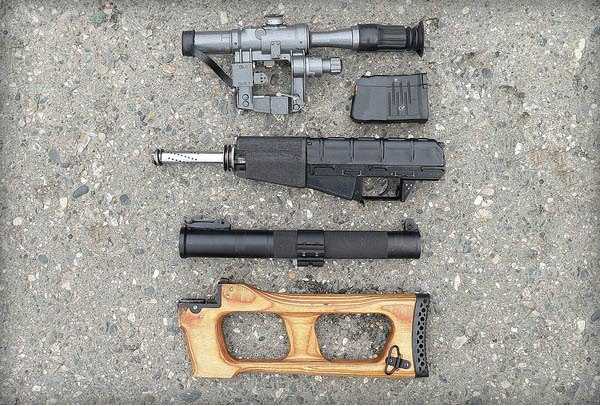

ВСС разбирается на три части: глушитель, приклад и коробку со стволом. Все это легко переносить в специальном контейнере, замаскированном под обычный “дипломат”. Патрон СП-5, выполненный на базе гильз патрона 1943 г. имеет калибр. 9-мм, массу пули. – 16,2 г. и небольшую начальную скорость – 290 м/с. Для стрельбы из “Винтореза” можно применять и бронебойный патрон СП-6. От СП-5 он отличается наличием твердосплавного сердечника пули. ВСС имеет переводчик на автоматический огонь, что позволяет использовать винтовку в ближнем бою.

Высокое поражающее и останавливающее действие пули не в состоянии устранить ни один бронежилет, которые человек способен реально носить на себе. Так бронежилеты I,II и III уровней защиты, а также небронированные автомобили любых марок “по зубам” стрелку, вооруженному этой винтовкой.  Тяжелая пуля очень эффективно проникает в бронежилет даже с дозвуковой скоростью. Его эффективная дальность составляет 400 метров.

Страна производительРоссия
Тактико-технические характеристики:
Калибр, мм9,0
Принцип действия автоматикиотвод газов
Длина винтовки, мм без штыка894
Масса винтовки, кг без штыка2,6 (с магазином без патронов)
Емкость магазина, патронов10
Вид огня: одиночный+
Непрерывный+
Прицельная дальность, м400 (300 с ночным прицелом)
