Вермахт боеприпасы – Клейма и маркировка на немецких снарядах и минометных минах Второй Мировой — Оружие — Статьи

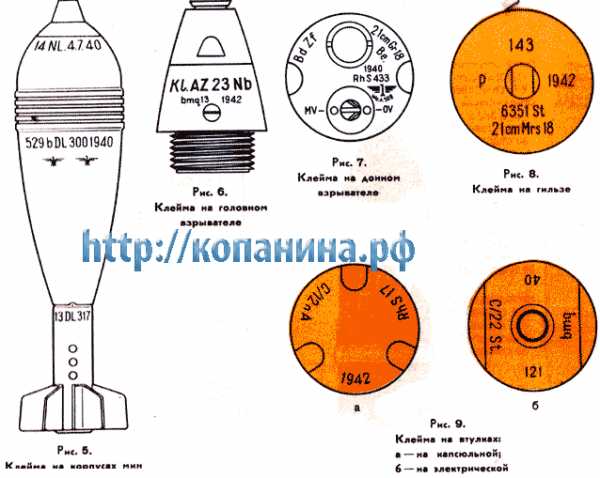

Клейма и маркировка на немецких снарядах и минометных минах Второй Мировой — Артиллерия

В немецких боеприпасах использовали капсюльные и электрические втулки. Внешнее отличие в том что капсюльных глухой донный срез, а у электрических в центре донного среза есть отверстие, в которое помещен контактный стержень. Клейма на втулках ставятся на донной поверхности их корпуса. Клейма указывают индекс втулки, из какого материала она изготовлена, фирму, № партии и год изготовления. К примеру клейма «C/22 St. bmq 133 42» обозначают:

C/22 — индекс втулки;
St.  — материал из которого изготовлен корпус втулки, в данном случае сталь;
bmq — фирму;
133 — партию;
42 — год изготовления.

На всех стальных втулках присутствует сокращение «St.» (Stahl).
На стальных форматированных капсюльных или луженых электрических вместо клейм часто  ставится белая маркировка.
Клейма или белая маркировка на трассерах наносилась на выступающей части. Нередко они ставятся  на поверхности ключевых выточек. Клейма обозначают фирму, №партии и год изготовления. К примеру клеймо «

Rdf 171 42» значит:

Rdf — фирму;
171 — партию;
43 —  год изготовления.






Клейма на детонаторе

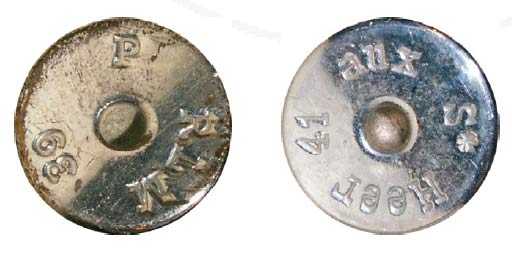

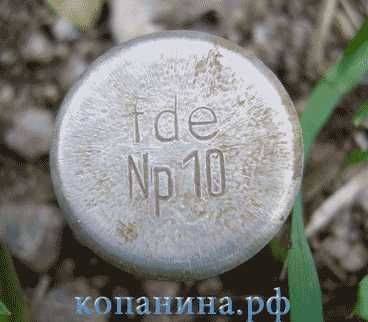

клейма на дне детонатора

   На детонаторах клейма ставились на дне алюминиевой оболочки. Трехбуквенный код производителя и обозначение ВВ которым снаряжен детонатор. Например, «Np. 10» (nitropenta 10%) значит что детонатор снаряжен тэном, флегматизированым 10% горного воска (озокерит).
Кроме  показанных стандартных и общих  клейм и маркировок, на некоторых частях снарядов, чаще всего на цилиндрической части корпуса, имеются дополнительные особые клейма, имеющие особое значение



Окраска немецких снарядов и мин

Окраска Окраска снарядов и мин имеет два предназначение, защита от коррозии оболочки снаряда и предоставление легко воспринимаемой информации о типе, назначение и действие боеприпаса. Взрыватели, с пластиковым корпусом, имеющие железную оболочку, окрашиваются в целях защиты от коррозии очку, также окрашиваются с целью предохранить их от коррозии.

Окраска немецких мин, снарядов и взрывателей:

В темнозеленый защитный цвет окрашены:
а) все снаряды основного и специального назначения наземной артиллерии, кроме всех бронебойных и агитационных снарядов и двух типов 37-мм осколочно-трассирующих гранат предназначаемых только для наземной стрельбы.б) все мины со стальной оболочкой
в) взрыватели с пластиковым корпусом покрытым тонкой железной оболочкой.

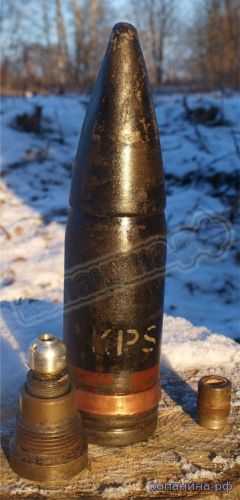

В черный цвет окрашены — все бронебойные снаряды, всех калибров, систем и устройств.

В желтый цвет окрашены— все осколочные боеприпасы зенитной и авиационной артиллерии, кроме 37-мм осколочно-трассирующих гранат, предназначенных для наземной стрельбы из зенитных орудий; такие снаряды окрашиваются в темнозеленый защитный цвет.

В красный цвет окрашны:
а) все мины с оболочкой из сталистого или ковкого чугуна;
б) Агитационные снаряды, головная часть которых окрашена в белый цвет.

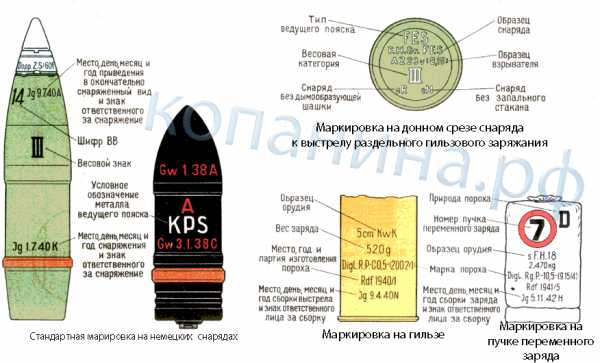

Стандартная маркировка немецких снарядов и особые отличительные признаки

    К стандартной маркировке относятся условные сочетания букв и цифр, имеющиеся на элементах выстрела, с целью определения всех необходимых данных по ним или по выстрелу в целом для их служебной эксплуатации.
    Стандартная маркировка имеется на снарядах и минах, на гильзах выстрелов патронного заряжания и картузах их боевых зарядов и на картузах пучков переменного боевого заряда. Часто эта маркировка дублируется этикетами, закрепленными на крышке переменного боевого заряда и на укупорке боеприпасов независимо от их устройства.
Маркировка нанесена белой, черной или красной краской.
На всех снарядах за исключением бронебойных всех калибров, окрашенных в черный цвет, и 20мм осколочно и бронебойно-зажигательно-трассирующих снарядов, маркировка нанесена черной краской и только на цилиндрической части и головке. Бронебойные снаряды всех калибров имеют аналогичную маркировку, но красного цвета.
20мм осколочно-зажигательно-трассирующие и 20мм бронебойно-зажигательно-трассирующие снаряды, как и все снаряды данного калибра, имеют маркировку только на цилиндрической части, причем первые красного цвета, и вторые белого цвета, что служит дополнительным отличительным признаком зажигательных снарядов этого калибра.
   Снаряды выстрелов раздельного гильзового заряжания, помимо стандартной маркировки черного цвета на цилиндрической части и головке, имеют дополнительную маркировку белого цвета на донном срезе.

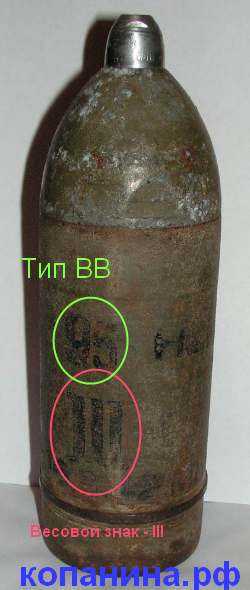

Весовая категория, или баллистический знак, ставится ввиде римской цифры на цилиндрической части снаряда с двух сторон и только на снарядах калибра 75мм и выше.



Значение баллистических знаков:

I — Легче нормального на 3-5%
II — Легче нормального на 1-3%
III — Нормальный +- 1%
IV — Тяжелее нормального на 1-3%
V — Тяжелее нормального на 3-5%

На бронебойно-трассирующих подкалиберных снарядах с карбид-вольфрамовым сердечником стандартная маркировка отсутствует.
Стандартная маркировка на минах нанесена черной краской, и значение ее совершенно аналогично значению маркировки на снарядах.
Стандартная маркировка на гильзах выстрелов патронного заряжания нанесена черной краской на их корпусе. Такая же маркировка нанесена на картузах или полу картузах боевого заряда этих выстрелов.
Стандартная маркировка на картузах пучков переменного боевого заряда отличается от маркировки на картузах боевого заряда выстрелов патронного заряжания только тем, что у первых дополнительно имеется указание номера пучка.
Стандартная маркировка на укупорке с выстрелами патронного заряжания указывает только их количество, калибр снарядов и назначение последних, а на укупорке с боевыми зарядами выстрелов раздельного гильзового заряжания только их назначение. Более подробные сведения приведены на этикетах.
Особые отличительные признаки весьма разнообразны. они играют важную роль и наносятся на различных элементах выстрелов в виде цветных полос, букв или цифр с целью указания особенностей снаряжения, конструкции или применения боеприпасов. Место их нанесения и условные значения приведены на рисунке «Особые отличительные признаки»

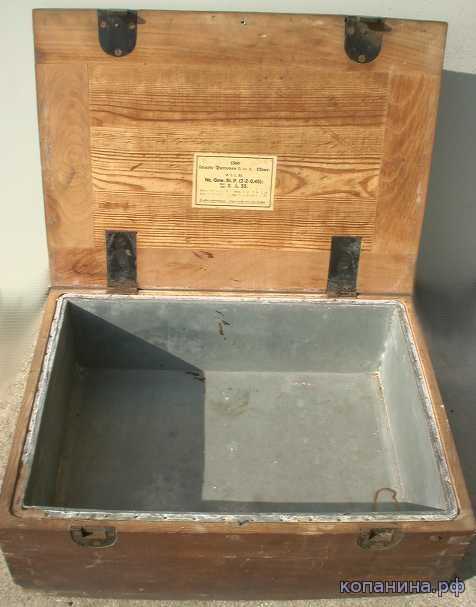

Этикеты закрепляются на укупорке с элементами выстрела или комплектными выстрелами с целью получения всех сведений о боеприпасах без вскрытия укупорки, которая часто бывает герметичной, и , следовательно вскрытие для осмотра боеприпасов без особой нужды в этом требует в последующем дополнительной работы по приведению ее в надлежащий порядок.
Этикеты бывают разноцветные и одноцветные. Цветные применяются при укупорке выстрелов патронного заряжания для систем малого калибра (до 30мм включительно), и их разноцветность имеет связь с конструктивными особенностями снарядов и, следовательно, с боевым применением тех или иных выстрелов. Условное значение расцветки таких этикетов приведено в соответствующих таблицах комплектации.

На укупорке с элементами выстрелов или комплектными выстрелами калибра 37мм и выше применяются одноцветные этикеты, содержание которых бывает различное. Ниже в качестве примера изображены наиболее распространенные этикеты и значения приведенных в них данных.


Этикеты на укупорке с элементами выстрелов раздельного гильзового заряжания

  а) Со снарядом

1-калибр и образец снаряда;
2 — образец взрывателя;
3 — в разрывном заряде отсутствует дымообразующая шашка;
4 — условное обозначение взрывчатого вещества
5 — материал ведущего пояска
6 — баллистический знак
7 — место, день, месяц и год окончательного снаряжения снаряда и знак ответственного лица за снаряжение.

б) С боевыми зарядами

1 — сокращенное обозначение орудия, к которому предназчаються боевые заряды;
2 — количество боевых зарядов;
3 — вес пороха в каждом боевом заряде;
4 — марка пороха;
5 — завод, год изготовления пороха и номер партии;
6 — место, день, месяц и год изготовления заряда и знак; ответственного лица за изготовление;
7 — условное обозначение природы пороха;
8 — индекс гильзы.



Этикет на укупорке с выстрелом патронного заряжания

1 — Калибр и образец снаряда и назначение выстрела
2 — образец взрывателя
3 — марка пороха
4 — завод, год изготовления пороха и номер партии
5 — место, день, месяц и год сборки выстрела и знак ответственного лица
6 — образец дымообразующей шашки
7 — условное обозначение взрывчатого вещества
8 — материал ведущего пояска на снаряде
9 — баллистический знак
10 — условное обозначение природы пороха
11 — индекс гильзы


xn--80aaxgqbdi.xn--p1ai

Специальные немецкие патроны 7.92 Маузер времен Второй Мировой войны — Патроны



Патроны verbessert предназначались для авиационных пулеметов, снаряжались более мощным тэновым порохом Np.Gew.P (Nitropentagewehrpulver). Пуля таких патронов маркировалась зеленой полоской.

Тропическая версия (Trop.) патронов от обычных отличается наличием лака на дульце гильзы, для герметизации стыка между гильзой и пулей.

Так же необходимо учесть что на копаных патронах очень часто сохраняется маркировка лаком на дне гильзы и полностью отсутствует цветовая маркировка на пуле, что вызывает дополнительную путаницу при попытке идентифицировать тип патрона.

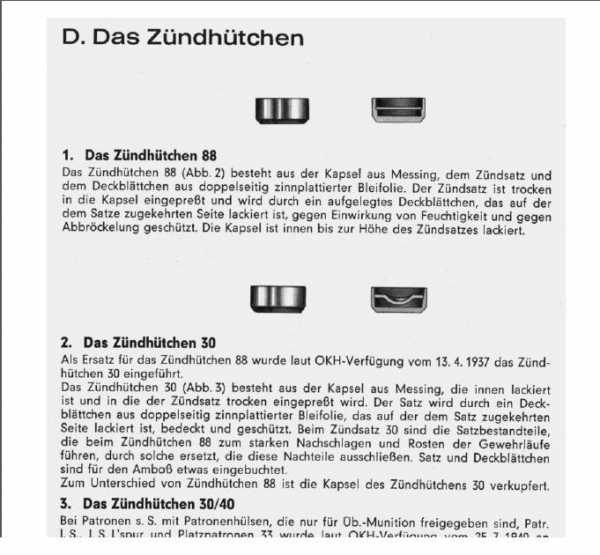

Используемые в патронах 7.92 капсюля:

Zdh.88 — латунный.
Zdh.30 — Латунный с омеднением. Чаще всего использовался в практических патронах l.S. и l.S.l’spur и с холостыми Плацпатронами.
Zdh.30/40 — стальной оцинкованный.
Zdh.43 — стальной оцинкованный с полной окраской капсюля. Цвет лаковой заливки соответствовал первоначальной штатной окраске вокруг капсюля. После окончательной отработки рецептуры и материала чашечки капсюля 30/40 (оцинкованная сталь) система опознавательной окраски вернулась к первоначальному варианту.


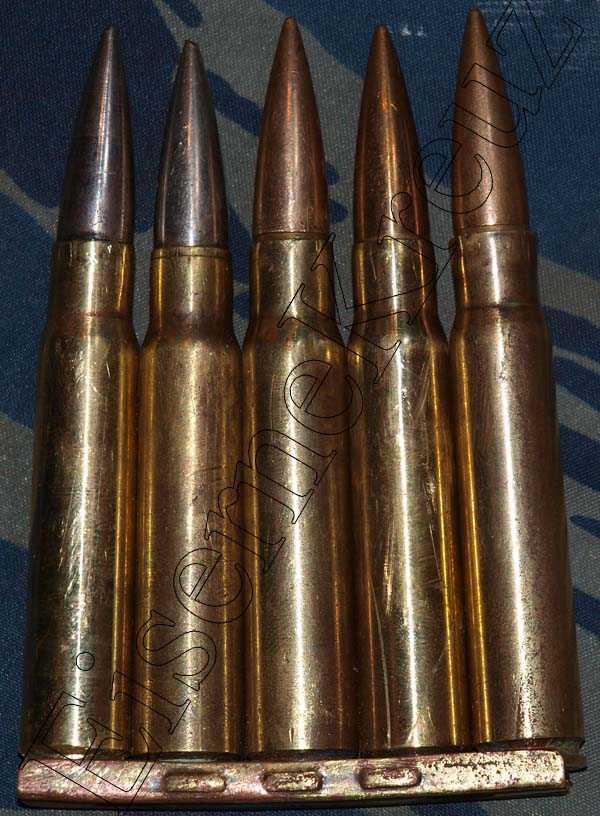

Тяжелая пуля sS

Самая используемая немецкими войсками во ВМВ пуля

sS, сокращение от «тяжелая пуля» — длина пули 35мм, вес пули 12,83 г, вес патрона 27 грамм, начальная скорость — 755 м/с;
Маркировка: зеленое кольцо вокруг капсюля

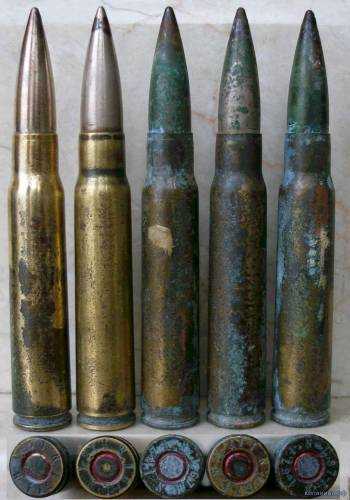

Самый распространенный тип патрона, попадается везде где прошли бои. Пуля состоит из плакированной стальной оболочки целиком заполненной свинцом.



Пуля со стальным сердечником S.m.E.

SmE переводится как «Spitzgeschoss mit Eisenkern» — пуля со стальным сердечником

Патрон весит 24,6гр, пуля весит 11,53 г, начальная скорость пули 770 метров в секунду, заряд 2.85гр пороха «Nz.Gew.P»

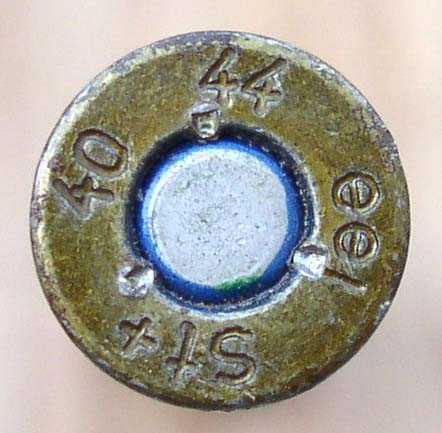

Маркировка: до конца 1943г — кольцо синего лака вокруг капсюля, с конца 1943г — синим лаком закрашивался весь капсюль


Кольцо синего лака вокруг капсюля и целиком залитый синим лаком капсюль

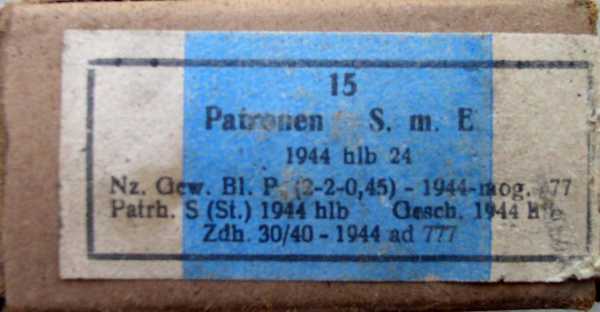

Этикетка на коробке патронов S.m.E




Пуля со стальным сердечником  S.m.E.lg.



Легкая пуля l.S

 Leichtes Spitzgeschoss — Легкая пуля.
Пуля состоит из стальной оболочки, плакированной томпаком и алюминиевого сердечника. Патрон с легкой пулей принят на вооружение в январе 1937 года в качестве учебного патрона для стрельбы по воздушным целям. При выстреле легкая пуля развивала очень высокую начальную скорость, которая, затем быстро падала, и на дистанциях 2000 — 5000 метров практически отсутствовала вероятность случайного ранения персонала. Производились патроны с такой пулей до 1942 года, когда их заменили патроном с самоликвидирующейся пулей SmK Üb m.Z.
Маркировка: зеленая полоса поперек дна гильзы

• Вес пули — 5,5 g
• начальная скорость — 925 m/s

Немецкая пуля L.S в разрезе


цветовая маркировка по донцу гильзы патрона Leichtes Spitzgeschoss


Этикетка на пачке патронов Leichtes Spitzgeschoss



Легкая трассирующая пуля l.S.L’Spur

Патрон с легкой трассирующей пулей l.S.L’Spur в разрезе



Легкая трассирующая пуля l.S.L’Spur

• длина пули — 37,2 мм
• вес пули — 6,1 г

Маркировка: зеленая полоса по диаметру дна гильзы и черный носик пули



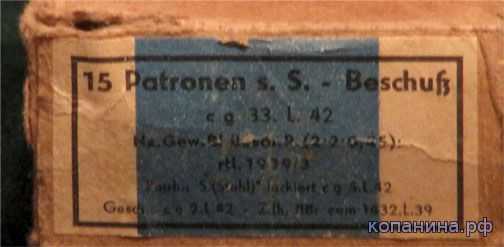

Тяжелая пуля , проверочный патрон высокого давления s.S. Beschuss Patrone



Для проверки на прочность узла запирания и ствола оружия.
Создавал давление на 30-40% выше обычного патрона.

Маркировка: донце гильзы целиком закрашено зеленым лаком



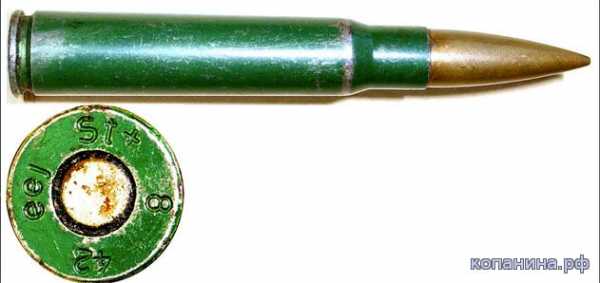

Патрон для стрельбы с глушителем NahPatrone



Nahpatrone — патрон  с низкой начальной скоростью пули ( около 275 м / сек.) для стрельбы из оружия с глушителем, рассчитанным  на дальность стрельбы не свыше 100 метров для которого обычный патрон был слишком мощным.

Маркировка: вся гильза окрашена в зеленый цвет или вся гильза окрашена в зеленый цвет и синее кольцо вокруг капсюля



Морозостойкая тяжелая пуля 30/40. s.S. 30/40

Патрон для стрельбы при морозе до -40 градусов

Маркировка: капсюль целиком окрашен в черный цвет


Бронебойная пуля S.m.K

• длина пули — 37,2 mm
• вес пули — 11,5 g

— SmK, бронебойный — пуля 11,53 г со стальным сердечником, начальная скорость -798 м/с;
Маркировка: красное кольцо вокруг капсюля, с 1943 года весь капсюь залит красным лаком

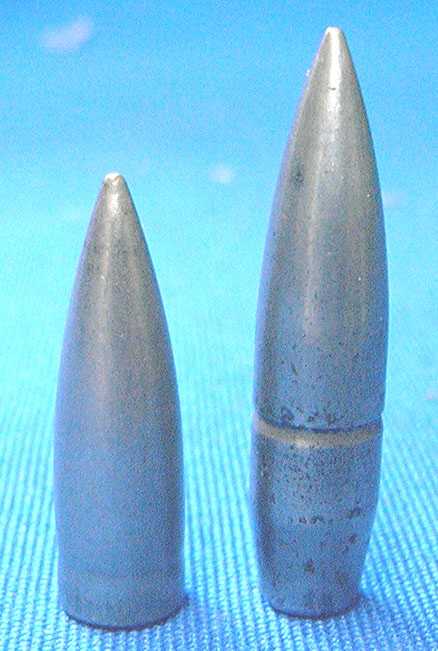

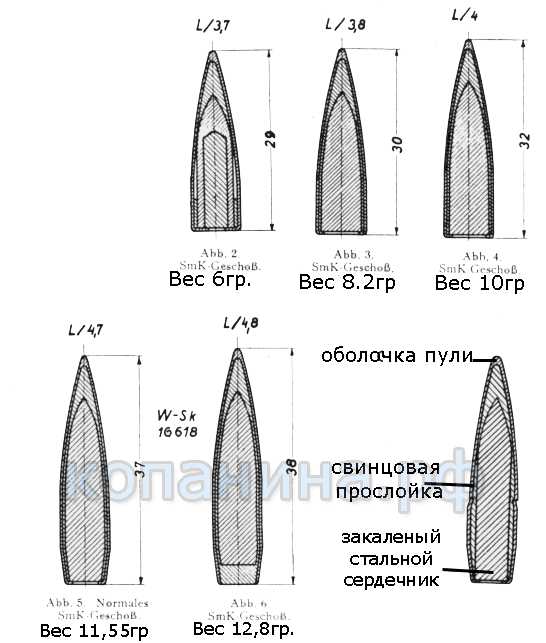

Варианты пуль S.m.K

Разрез пули S.m.K



Немецкая бронебойная пуля с сердечником из вольфрама S. m.K.H

Развернутое описание бронебойных пуль с фольфрамовым сердечником по ссылке —

Подробное описание патронов SmKH

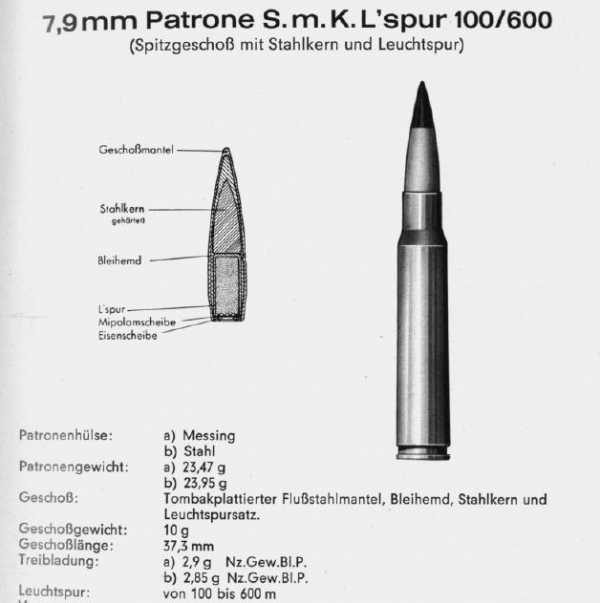

Трассирующая пуля с стальным сердечником S.m.K.L’Spur

Трассирующий состав весом 0.6г бывает зеленый,оранжевый,красный, белый. Время трассировния около 1,8сек. По данным отстрелов трофейных патронов, пуля S.m.K.L’Spur пробивает лист брони толщиной 7 миллиметров на расстоянии 170 м.





Пуля S.m.K.L’Spur

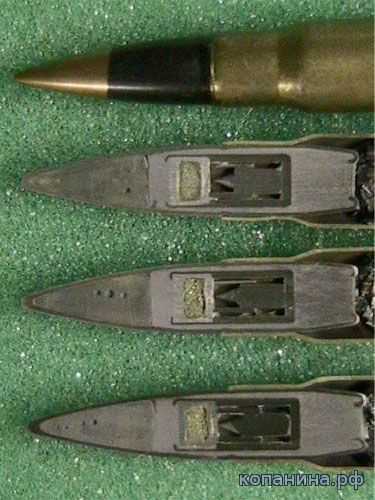

Патрон с бронебойно-трассирующей пулей в разрезе.

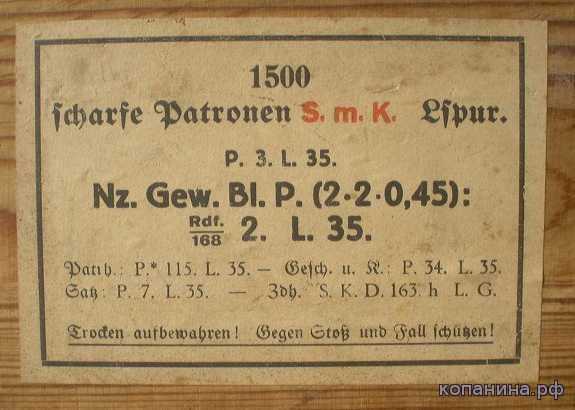

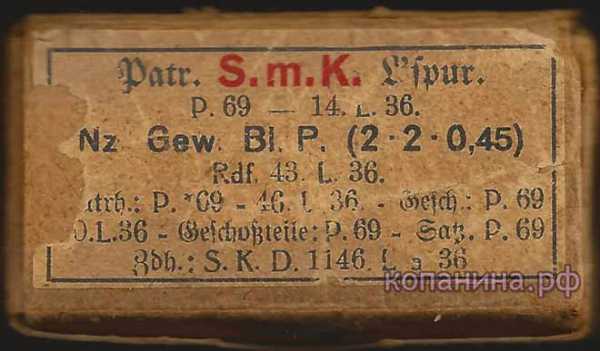

Этикетка на пачке патронов S.m.K l’spur

Разломанная пуля S.m.K l’spur





Маркировка: красное кольцо вокруг капсюля и черный носик пули


Ночная (для стрельбы ночью) трассирующая пуля с упрочненным сердечником S.m.K.Gl’Spur

Sptizgeschoss mit Stahlkern und Glimmspur, verbessert

Маркировка: черный носик пули и красное кольцо вокруг капсюля


Практическая трассирующая легкая пуля со стальным сердечником и  самоликвидатором S.m.K.L’Spur Ub.m.Zerl

Полное название «Sptizgeschoss mit Stahlkern und Leuchtspur, Ubungsmunition mit Zerleger». Время самоликвидации — 1 секунда (примерно 600 метров полета пули). Улучшенного варианта  «v» у этого боеприпаса не было. Патроны S.m.K. Ub.m.Zerl предназначались для учебной стрельбы по буксируемому конусу в условиях ограниченного размера полигона и использовались в Luftabwehr.

Маркировка: черная пуля с томпаковым ободком , красное кольцо вокруг капсюля

Вес патрона – 23,5 г
Вес пули – 10,8 г
Вес заряда 2,9 г
Длина патрона – 80,6 мм
Длина пули – 39,0 мм

Пуля состоит из стальной, плакированной томпаком оболочки, алюминиевого сердечника, свинцовой рубашки, фигурного стаканчика с разрывным составом, стаканчика с трассирующим огневым составом и красного прикрывающего кружочка.

Пуля S.m.K.L’Spur Ub.m.Zerl в разрезе крупным планом

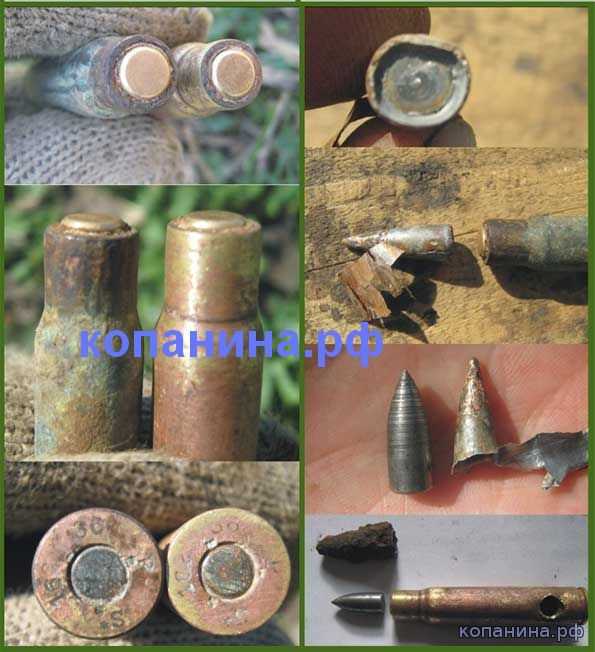

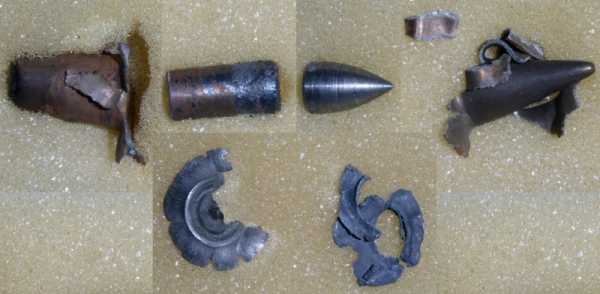

Остатки пули S.m.K.L’Spur Ub.m.Zerl после «самоликвидации»





Panzer Patrone c цельной стальной бронебойной пулей

Маркировка PZ Patrone

Цельная стальная пуля с медным ведущим пояском. Пуля PZ разработана для применения в авиации. Массово не выпускалась, в 1942м году было изготовлено около 20 000 штук. Вес 10,5г, длина 33,6мм, диаметр пояска — 8,23мм, ширина пояска — 6мм.



Маркировка: красное кольцо вокруг капсюля

Зажигательная пуля Pr.

Вес пули 10,1гр, длина пули 37мм,

Для стрельбы по легко воспламеняющимся  открытым горючим материалам. Пуля состоит из стальной плакированой томпаком оболочки, свинцовой рубашки, свинцовой донной пробки, ударного механизма инерционного типа, капсюля воспламенителя и желтого фосфора, помещенного в носовой части пули (ударный механизм и капсюль воспламенитель помещаются в плакированном стаканчике закрытым свинцовой прокладкой). Дно капсюльной чашечки имеет отверстие для прохода жала ударника, с другой стороны состав прикрыт алюминиевым кружком. Патроны такого типа выпускались до 1940 года, позже вместо них стали производить патроны с пулей PmK

Маркировка: черное кольцо вокруг капсюля и целиком черненная пуля.


Бронебойно-зажигательная пуля P.m.K

Патрон с пулей P.m.K

Разрез пули
Пуля состоит из стальной плакированной томпаком рубашки, бронебойного сердечника бутылочной формы и свинцовой пробки. В пространстве между узкой частью сердечника и пробкой содержится зажигательный состав из белого фосфора.
Маркировка:
с 1934 по 1937 года — красная полоса шириной 5 мм по дну гильзы
с 1937 по 1939 год — красное кольцо по окружности капсюля
с 1939 по 1944 год — черное кольцо по окружности капсюля.



Целеуказательная пуля (разрывная-зажигательная) Beobachtungs Patrone — B-patrone

B. patrone

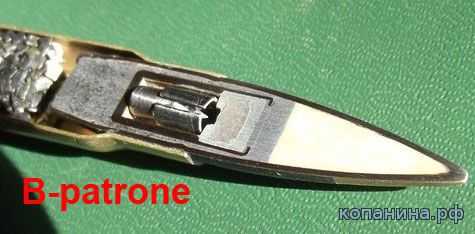

пуля B. patrone в разрезе



немецкий B. patrone в разрезе



Маркировка капсюля b. patrone

этикет на пачке B. — patronen

Принят на вооружение в 1937 году для корректировки и обучению ведения огня. В пулю добавлено 0,4 г фосфора который в момент удара загорается создавая облачко голубоватый дым. В 1944 году Гитлер санкционировал применение этого типа пули, несмотря на все конвенции, против пехоты и снайперов русских.

Маркировка: черное кольцо вокруг капсюля и черный носик пули или черное кольцо вокруг капсюля и черненная на две трети пуля c томпаковым носиком.


Alder b-patrone

Пуля со стальным сердечником, улучшенная S.m.K.-v.

Маркировка: красное кольцо вокруг капсюля и зеленое кольцо на пуле.

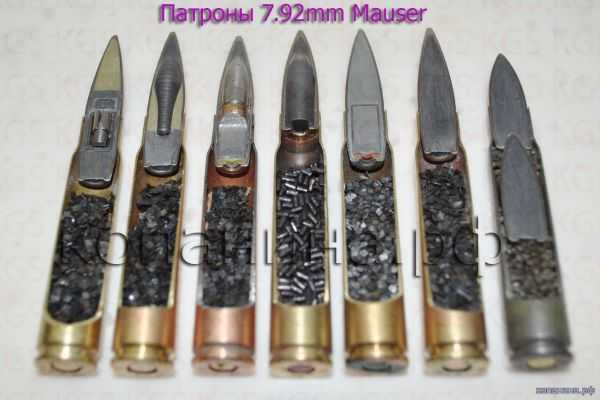

Разрез некоторых патронов:

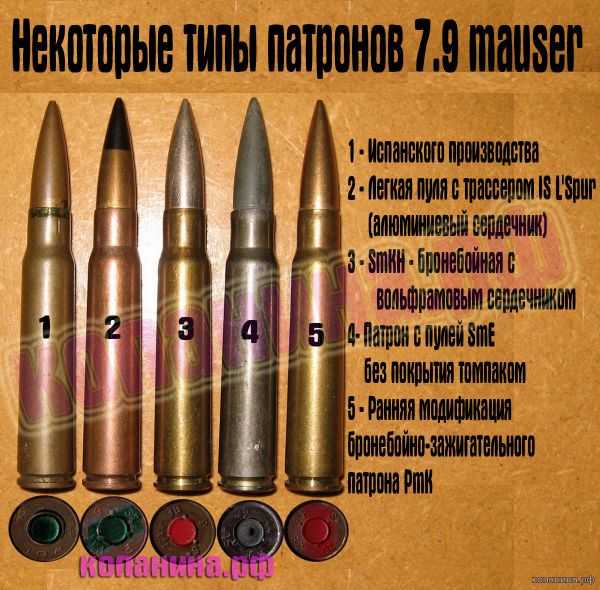

Несколько немецких специальных патронов 7.9

Легкая пуля lS, бронебойная с вольфрамовым сердечником SMKH, бронебойно-зажигательная пуля PmK

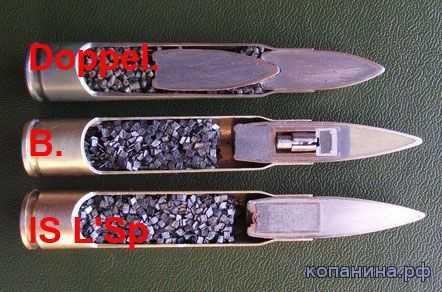

Двухпульный Doppel patrone, целеуказательный B-patrone, легкая пуля с трассером lS l’spur

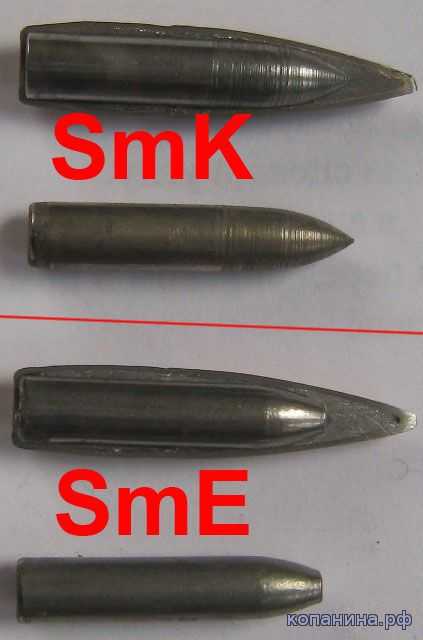

Разрезные пули SmK и SmE

Слева направо — пристрелочный b-patrone, бронебойно-зажигательный PmK, бронебойно-трассирующий, бронебойный SmKH с вольфрамовым сердечником, трассирующий, с тяжелой пулей s.S, двухпульный Doppel patrone

Трассирующая пуля со стальным сердечником, улучшенная S.m.K.L’Spur-v.



 В патронах S.m.K.L’Spur-v. были дополнительные варианты трассеров, не использовавшиеся в патронах S.m.K.L’Spur. Двухцветный трассер давал комбинацию зеленой и красной трассы. Патрон S.m.K.L’Spur 100/600-v-. выдавал трассу с задержкой 0,1 сек. после выхода из ствола и обеспечивал трассирование до 600 метров.

     Этикетка на упаковке патронов





Донце гильзы с кольцом красного лака

Маркировка: верхняя треть пули черненая и зеленое кольцо на пуле, красное кольцо вокруг капсюля

Ночная трассирующая пуля со стальным сердечником, улучшенная S.m.K.Gl’Spur-v.

Маркировка: красное кольцо вокруг капсюля, черненный носик пули и зеленое кольцо на пуле


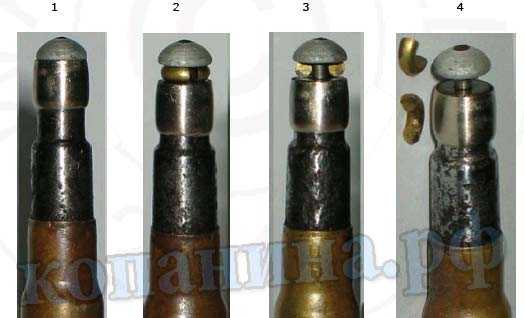

Инструментальный Werkzeugpatrone

Патрон для использования в оружейных мастерских — проверки правильности работы частей оружия во время ремонта.

Патрон Werkzeugpatrone  разрезе

Вариант патрона Werkzeugpatrone

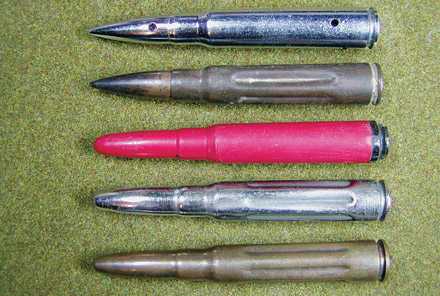

Различные немецкие учебные патроны




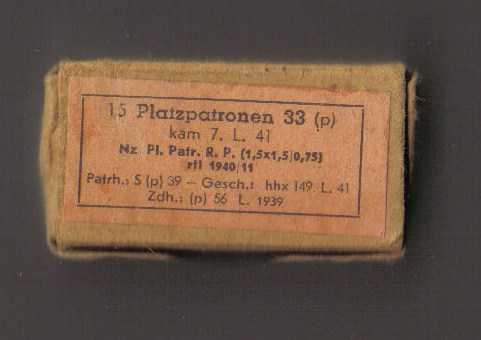

platzpatrone33 с деревянной пулей:

Использовались для учений как холостые патроны





Вышибной TreibPatrone

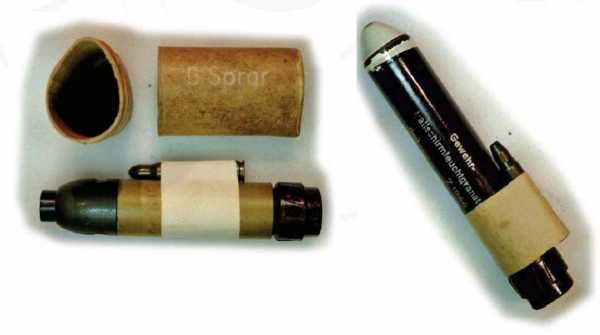

Холостой патрон для метания винтовочных гранат.

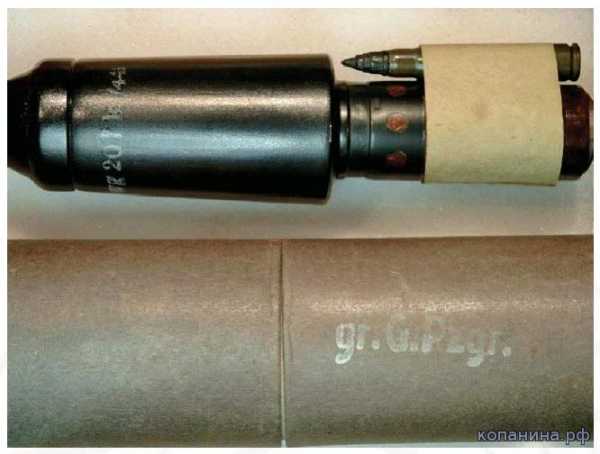

Ружейная граната с которой использовался вышибной патрон



Скачать краткий определитель «7.92 mauser color codes» с описанием цветовой маркировки специальных патронов

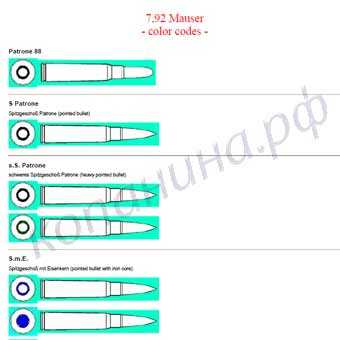

Пример страницы определителя  «7.92 mauser color codes»

Формат Acrobat Reader, Размер файла 688кб

Скачать с Unibytes — 792color.pdf

Скачать с gigabase — 792color.pdf

Скачать с share4web — 792color.pdf



DiePatrone7.92×57

Отличный справочник по патронам 7.92*57 с иллюстрациями. Рассматриваются коды производителей, цветовая маркировка, специальные пули и т.п.  Все хорошо, но на немецком языке.

Пример страниц:

Справочник в PDF формате, качество хорошее. Размер 12 mb.
Скачать можно с файлообмеников:

unibytes.com

gigabase.com

share4web.com



Die 7.9 munition 8x57JS

Еще один неплохой справочник по немецким патронам 7.92. Подробно рассматриваются специальные патроны — устройство, назначение, маркировка и т.п. И тоже на немецком.

Пример страниц:

Справочник в формате PDF, качество хорошее. Размер 6 mb.
Скачать можно с файлообмеников:

unibytes.com

gigabase.com

share4web.com

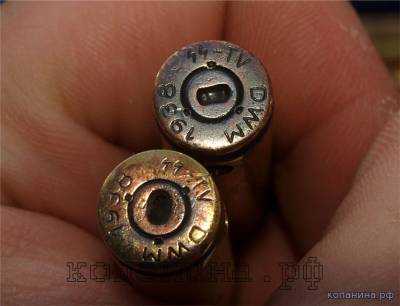

Статья — Нестандартные донные клейма на патронах 7.92



xn--80aaxgqbdi.xn--p1ai

Немецкая противотанковая артиллерия во Второй мировой войне. Часть 1-я

Вопреки расхожему мнению, сформированному художественными фильмами, литературой и компьютерными играми типа «World of Tanks», основным противником советских танков на поле боя были не танки противника, а противотанковая артиллерия.

Танковые дуэли, конечно, регулярно случались, но не так часто. Крупные встречные танковые сражения вообще можно пересчитать по пальцам.

После войны АБТУ провело исследование о причинах поражения наших танков.

На долю противотанковой артиллерии пришлось около 60% (с ПТ САУ и зенитной), в боях с танками потеряно 20%, остальная артиллерия уничтожила 5% , на минах подорвалось 5%, на долю авиации и противотанковых средств пехоты пришлось 10% .

Цифры конечно сильно округлённые, так как невозможно точно определить, чем был уничтожен каждый танк. По танкам на поле боя вело огонь все, что могло стрелять. Так во время боёв под Курском зафиксировано уничтожение тяжелого ПТ САУ «Элефант» прямым попаданием 203-мм снаряда. Случайность конечно, но случайность очень показательная.

37-мм противотанковая пушка Раk. 35/36 было основным противотанковым орудием с которым Германия вступила в войну.

Разработка этого орудия, в обход ограничений, наложенных Версальским договором, завершилась на фирме «Рейнметалл Борзиг» 1928 году. Первые образцы орудия, получившего наименование Так 28 (Tankabwehrkanone, т. е. противотанковая пушка – слово Panzer вошло в обиход позже) поступили на испытания в 1930 году, а с 1932 г. начались поставки в войска. Рейхсвер получил в общей сложности 264 такие пушки. Орудие Так 28 имело ствол длиной 45 калибров с горизонтальным клиновым затвором, обеспечивавшим достаточно высокую скорострельность – до 20 выстр./мин. Лафет с раздвижными трубчатыми станинами обеспечивал большой угол горизонтальной наводки – 60°, но при этом ходовая часть с деревянными колесами была рассчитана лишь на конную тягу.

К концу 20-х годов это орудие, пожалуй, являлось лучшим в своём классе, намного опередив разработки в других странах. Оно поставлялось в Турцию, Голландию, Испанию, Италию, Японию, Грецию, Эстонию, СССР и даже Абиссинию. В СССР было поставлено 12 таких орудий, а ещё 499 изготовлено по лицензии в 1931-32 годах. Орудие приняли на вооружение как «37 мм противотанковая пушка обр. 1930 г.». Знаменитая советская «сорокапятка» – пушка образца 1932 г. – ведет свою родословную именно от Так 29. Но германских военных пушка не удовлетворяла из-за слишком низкой подвижности. Поэтому в 1934 г. она была модернизирована, получив колеса с пневматическими шинами, допускающими буксировку автомобилем, усовершенствованный лафет и улучшенный прицел. Под обозначением 3,7 cm Pak 35/36 (Panzerabwehrkanone 35/36) орудие поступило на вооружение вермахта в качестве основного противотанкового средства.

Сектор горизонтального обстрела орудия составлял 60°, максимальный угол возвышения ствола — 25°. Наличие механизма автоматического закрывания затвора клинового типа обеспечивало скорострельность 12-15 выстрелов в минуту. Для наводки пушки применялся оптический прицел.

Стрельба велась унитарными выстрелами: осколочными и бронебойными. 37-мм бронебойный снаряд этого орудия пробивал на дальности 100 м броню толщиной 34 мм. Подкалиберный снаряд образца 1940 года имел бронепробиваемость на этой дистанции 50 мм, и кроме того, для пушки Раk.35/36 был разработан специальный надкалиберный кумулятивный боеприпас бронепробиваемостью 180 мм, с предельной дальностью стрельбы 300 м. Всего было построено около 16 тысяч орудий Раk.35/36.

Пушки Раk.35/36 состояли на вооружении противотанковых рот пехотных полков и батальонов истребителей танков в пехотных дивизиях. Всего по штату пехотная дивизия располагала 75 37-мм противотанковыми пушками.

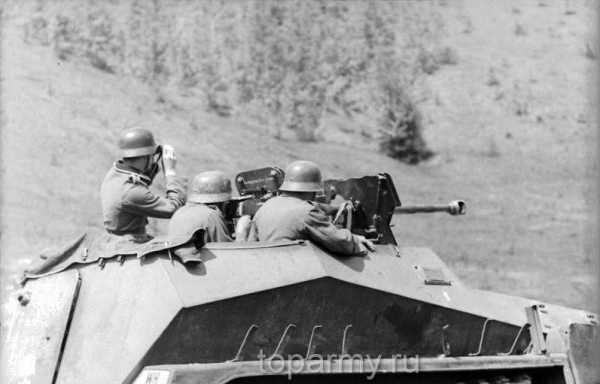

Кроме буксируемого варианта, Рак 35/36 штатно устанавливалась на бронетранспортерах Sd. Kfz. 250/10 и Sd. Kfz. 251/10 – командирских машинах, разведывательных и мотопехотных подразделений.

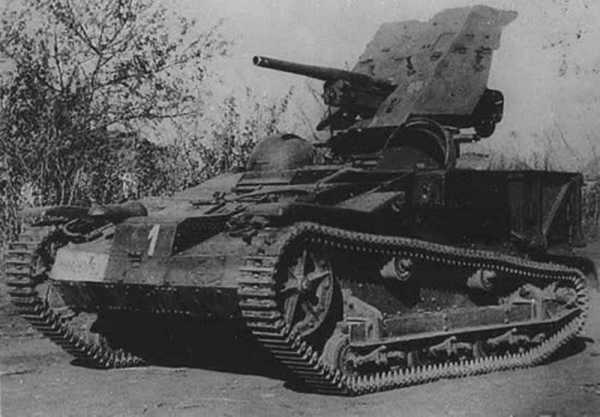

В войсках применялись и различного рода импровизированные самоходки с такими пушками – на шасси грузовиков «Крупп», трофейных французских танкеток «Рено» UE, английских бронетранспортеров «Универсал» и советских полубронированных гусеничных тягачей «Комсомолец».

Боевое крещение пушка получила в Испании, где продемонстрировала высокую эффективность, а затем с успехом использовалась во время Польской кампании против слабобронированных танкеток и легких танков.

Однако оказалась малоэффективной против новых французских, британских и в особенности советских танков с противоснарядным бронированием. Немецкие солдаты из-за низкой эффективности прозвали Pak 35/36 «дверным молотком» или «хлопушкой».

По состоянию на 1 сентября 1939 г. вермахт располагал 11 250 пушками Рак 35/36, к 22 июня 1941 г. это количество возросло до рекордных 15 515 единиц, но в дальнейшем неуклонно снижалось. К 1 марта 1945 г. в войсках вермахта и СС все ещё находилось 216 Рак 35/36, а 670 таких пушек хранилось на складах. Большинство пехотных дивизий перешло на более мощные орудия в 1943 г., но в парашютных и горных дивизиях они сохранялись до 1944 г., а в оккупационных частях и соединениях второй линии (учебных, запасных) – вплоть до конца войны.

В вермахте применялось так же 3.7 cm Pak 38(t) — противотанковое 37-мм орудие, производившееся чешской фирмой Skoda. На дистанции в 100 м, подкалиберный снаряд имел бронепробиваемость по нормали 64 мм.

Пушка производилась фирмой Skoda по заказу немецкой армии, в 1939-1940 году, всего было выпущено 513 орудий.

В 1941 году фирмой Beilerer & Kunz было разработано 4,2 cm PaK 41— противотанковое орудие с коническим каналом ствола.

Она была в целом аналогична противотанковой пушке Pak 36, но обладала более высокой начальной скоростью и бронепробиваемостью.

Диаметр канала ствола изменялся от 42 мм у казённика до 28 мм у дульного среза. Снаряд со сминаемыми ведущими поясками массой 336 г пробивал броню толщиной 87 мм с расстояния 500 м под прямым углом.

Пушка выпускалась в незначительных количествах в 1941-1942 году. Причинами прекращения производства была нехватка дефицитного в Германии вольфрама из которого изготавливался сердечник снаряда, сложность и дороговизна производства, а так же низкая живучесть ствола. Всего было выпущено 313 орудий.

Наиболее эффективной из трофейных легких противотанковых пушек оказалась 47-мм чехословацкая пушка обр.1936г., получившая у немцев название 4,7-см Pak36(t).

Характерным отличием пушки был дульный тормоз. Затвор клиновый полуавтоматический, тормоз отката гидравлический, накатник пружинный. Орудие имело несколько необычную для того времени конструкцию, для транспортировки ствол разворачивался на 180грд. и крепился к станинам. Для более компактной укладки можно было сложить и обе станины. Колесный ход пушки подрессорен, колеса металлические с резиновыми шинами.

В 1939г, в Чехословакии было изготовлено 200 единиц 4,7-см Pak36(t), а в 1940г, — еще 73, после чего было начато производство модификации пушки обр.1936г, — 4,7-см Pak (t) (Kzg.), а для самоходных установок — 4.7-см Pak (t) (Sf.). Производство продолжалось до 1943 года.
Было также налажено массовое производство боеприпасов к 4,7-см чехословацким противотанковым орудиям.

В боекомплект пушки 4.7-см Pak36(t) входил осколочный и бронебойный снаряды чешского производства, а в 1941г. на вооружение был принят германский подкалиберный снаряд обр.40.

Калиберный бронебойный снаряд имел начальную скорость 775 м/с, эффективная дальность стрельбы – 1,5 км. По нормали снаряд пробивал на дистанции 50 метров 75-мм броню, а на дистанции 100-метров 60-мм, на дистанции 500 метров 40 мм броню.

Подкалиберный снаряд имел начальную скорость 1080 м/с, эффективную дальность стрельбы до 500 метров. По нормали на дистанции 500 метров он пробивал 55-мм броню.

В германской армии помимо чешских активно использовались орудия, захваченные в других странах.

К моменту вхождения Австрии в состав Рейха австрийская армия располагала 357 единицами 47-мм противотанковой пушки М.35/36, созданной фирмой «Бохлер» (в ряде документов эта пушка именовалась пехотной). В Германии оно получило название 4.7-см Pak 35/36(о).

Состояла в количестве 330 единиц на вооружении австрийской армии и досталась немцам в результате «Аншлюса». По заказу немецкой армии в 1940 году было выпущено ещё 150 единиц. Поступали на вооружение противотанковых рот полков пехотных дивизий вместо 50-мм орудий. Пушка имело не слишком высокие характеристики, при начальной скорости бронебойного снаряда -630 м/с, бронепробиваемость на дистанции 500 м составляла- 43 мм.

В 1940г. во Франции было захвачено большее число 47-мм противотанковых пушек обр.1937г. Системы Шнейдера. Немцы присвоили им название 4,7cm Pak 181(f).

Всего немцы использовали 823 французские 47-мм противотанковые пушки.
Ствол пушки — моноблок. Затвор — полуавтоматический вертикальный клиновой. Пушка имела подрессоренный ход и металлические колеса с резиновыми шинами. В боекомплект пушек отправленных на Восточный фронт, немцы ввели германские бронебойные подкалиберные снаряды обр.40.

В боекомплект пушки 4.7-см Pak181(f) входил французский бронебойный сплошной снаряд с баллистическим наконечником, на дистанцию 400 метров по нормали калиберный снаряд пробивал 40 мм броню.

Противотанковая 5 cm Pak 38 была создана фирмой «Рейнметалл» в 1938 году. Однако из-за ряда технических и организационных трудностей первые две пушки поступили в войска только в начале 1940 года. Крупносерийное производство началось лишь в конце 1940 года. Всего произведено 9568 орудий.

50-мм противотанковые пушки, совместно с 37-мм пушками входили в состав противотанковых рот пехотных полков. Бронебойный снаряд с начальной скоростью 823 м/с, на дистанции 500 метров, под прямым углом пробивал 70 мм броню, а подкалиберный на той же дистанции обеспечивал пробитие 100 мм брони. Эти орудия могли уже достаточно эффективно бороться с Т-34 и КВ, однако с 1943 года начали заменяться более мощными 75-мм орудиями.

В 1936 г. фирма «Рейнметалл» начала проектирование 7,5-см противотанковой пушки, получившей название 7,5 cm Pak 40. Однако первые 15 орудий вермахт получил только в феврале 1942 г. В боекомплекте пушки имелись как калиберные бронебойные снаряды, так и подкалиберные и кумулятивные снаряды.

Это было весьма эффективное орудие, находившееся в производстве до конца войны, оно оказалось самым многочисленным. Всего было произведено 23 303 орудия.

Бронебойный снаряд с начальной скоростью – 792 м/с, имел бронепробиваемость по нормали на дистанции 1000 метров – 82 мм. Подкалиберный со скоростью 933 м/с, пробивал со 100 метров – 126 мм броню. Кумулятивный с любой дистанции, под углом 60 градусов – бронеплиту толщиной 60 мм.
Пушка широко использовалась для установки на шасси танков и бронированных тягачей.
На 1 марта 1945г. на вооружении оставалось 5228 единиц 7,5-см пушек Pak 40, из которых 4695- на колесных лафетах.

В 1944г. была предпринята попытка создать более легкую 7,5-см противотанковую пушку, получившую название 7,5 cm Pak 50. Для ее создания взяли ствол 7,5-см пушки Pak 40 и укоротили ее на 16 калибров. Дульный тормоз был заменен более мощным трехкамерным. В боекомплекте остались все снаряды от Pak 40, но длина гильзы и заряд были уменьшены. В результате этого снаряд весом 6,71 кг имел начальную скорость около 600м/с. Уменьшение веса ствола и силы отдачи дали возможность использовать лафет от 5 cm Pak 38. Однако вес пушки уменьшился не намного и не оправдал ухудшения баллистики и бронепробиваемости. В результате выпуск 7,5 cm Pak 50 был ограничен малой серией.

В ходе Польской и Французской компании немцы захватили несколько сотен 75-мм дивизионных пушек обр.1897г. Поляки закупили эти пушки во Франции в начале 20-х годов. Только во Франции немцы захватили 5,5 миллионов выстрелов к этим пушкам. Первоначально немцы использовали их в оригинальном виде, присвоив польской пушке название 7,5 cm F.K.97(p), а французской — 7,5 cm F.K.231 (f). Эти орудия направлялись в дивизии «второй линии», а так же в береговую оборону Норвегии и Франции.

Использовать пушки обр.1897г. для борьбы с танками в первоначальном виде не представлялось возможным из-за малого угла наведения (6 грд.), допускаемого однобрусным лафетом. Отсутствие подрессоривания не допускало возку со скоростью более 10-12 км/ч даже по хорошему шоссе. Однако германские конструкторы нашли выход: качающаяся часть 75-мм французской пушки обр. 1987 г. была наложена на лафет германской 5-см противотанковой пушки Pak 38. Так получилась противотанковая пушка 7,5 cm Pak 97/38.

Крановый затвор пушки обеспечивал сравнительно большую скорострельность — до 14 выстрелов в минуту. В боекомплект пушки немцы ввели свой калиберный бронебойный снаряд и три типа кумулятивных снарядов, осколочно-фугасные снаряды использовались только французские.

Бронебойный снаряд с начальной скоростью полёта – 570 м/с, по нормали, на дистанции 1000 метров пробивал -58 мм броню, кумулятивный, под углом 60 градусов – 60 мм броню.

В 1942г. вермахт получил 2854 единицы 7,5-см пушек Pak 97/38, а в следующем году еще 858. В 1942г. немцы изготовили небольшое число противотанковых установок, накладывая вращающуюся часть 7,5 cm Pak 97/40 на шасси трофейного советского танка Т-26.

topwar.ru

Противотанковая артиллерия вермахта во Второй Мировой войне фото

Противотанковая артиллерия вермахта во Второй Мировой войне фото. Немецкие войска использовали широкий спектр противотанковых средств в течение войны: одни доставались от противника, другие были результатом собственных перспективных разработок. В 1939 г. стандартной противотанковой пушкой, с которой вермахт вступил в войну, была 37-мм РаК 35/36.

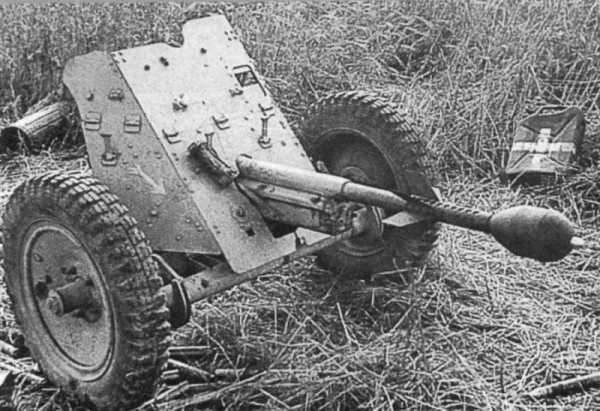

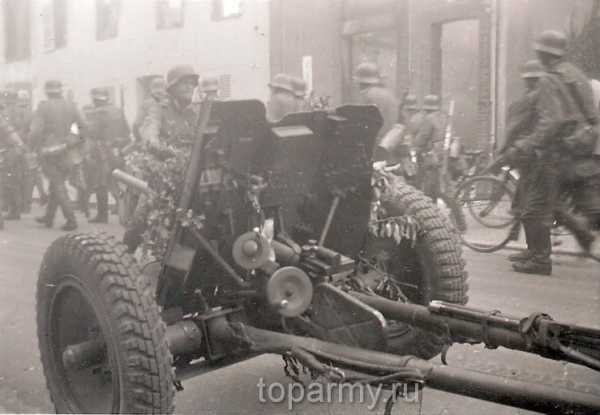

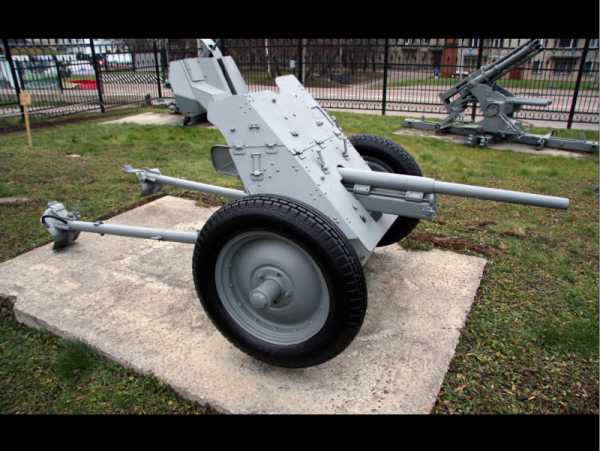

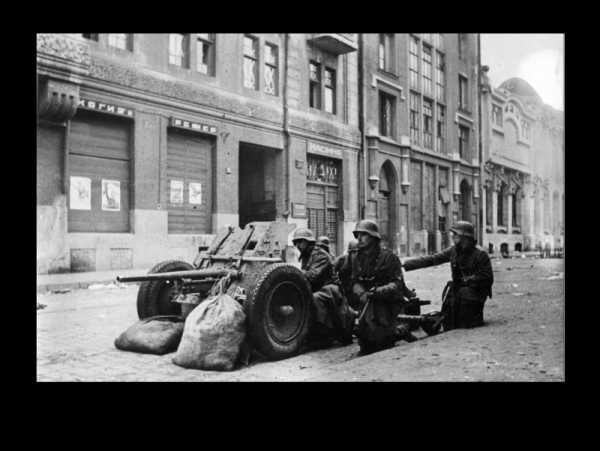

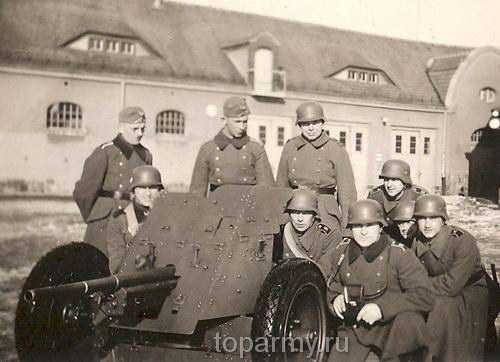

Противотанковая артиллерия вермахта противотанковая пушка Пак 36 фото

Название РаК — стандартная аббревиатура от Panzerabwehr Kanon — противотанковая пушка. Маленькая, с небольшим весом и сравнительно легкая в применении пушка РаК 35 была далека от идеала для встреч с тяжелыми, защищенными противоснарядной броней машинами, поступавшими в эксплуатацию к началу войны в армии союзников.

фото 3,7-см PaK 36 крупным планом Франция, июнь 1940 года

Стандартная немецкая противотан­ковая 37-мм пушка в начале войны РаК 35. Разработанная в 1920 г., она была легким и удобным в бою оружи­ем, однако в 1940 г. после применения на европейском театре, ее расчеты по­няли, что она не может справиться с толстой броней британских и французских танков. В самом деле, артиллеристы с сочувствием окрестили её «стук в дверь» из-за их слабых характеристик. Попытки улучшить бронепробиваемость включали использование снарядов с вольфрамовым сердечником и кумулятивные гранаты со стабилизаторами, которые заряжались с дульной части — Stielgranate 41. Смотрим небольшое видео, развертывание орудия, обстрел элеватора в Сталинграде и гибель немецкого расчета, в результате атаки с поддержкой танков.

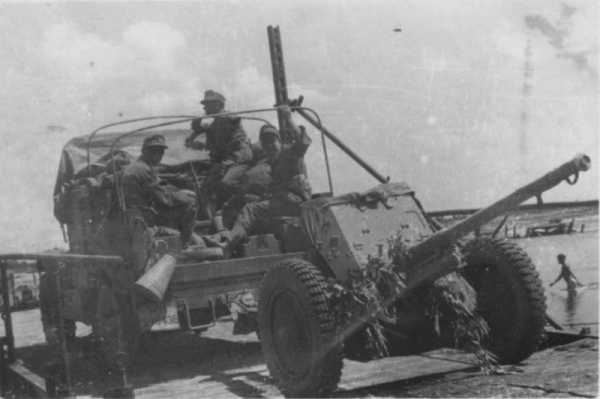

Немецкие солдаты тянут артиллерийское орудие на берег реки

Пушка РаК 35 имела максимальную дальность стрельбы 4025 м фугасным снарядом и могла пробить 35-мм броню под углом 30° с 500 м обычным снарядом или 180-мм броню с 300 м гранатой Stielgranate 41. За время войны изготовили более 20 000 этих пушек. Сознавая недостатки РаК 35/36, вермахт требовал оружие большего калибра. Разрабатываемая с 1938 г. 38-мм пушка РаК 38 поступила в эксплуатацию в 1940 г. РаК 38 имела максимальную дальность стрельбы 2652 м фугасным снарядом. Снарядом с вольфрамовым сердечником она могла пробить 55-мм броню с дистанции 1 км.

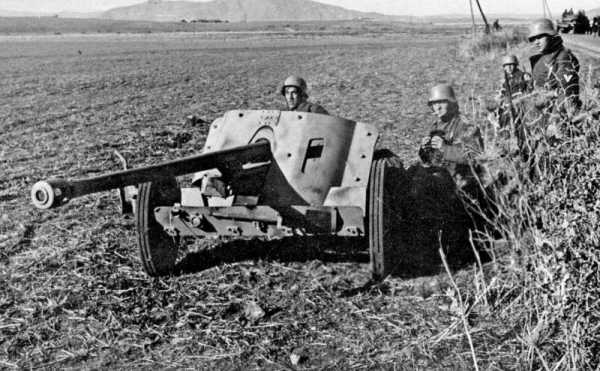

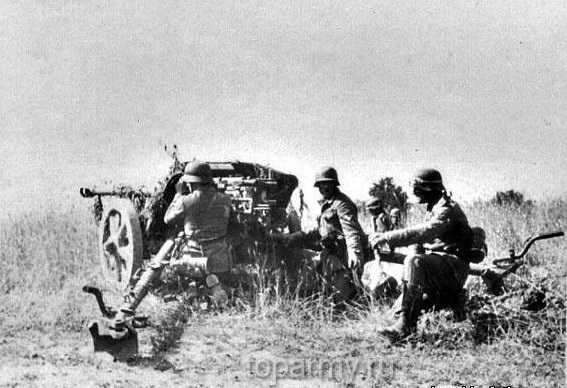

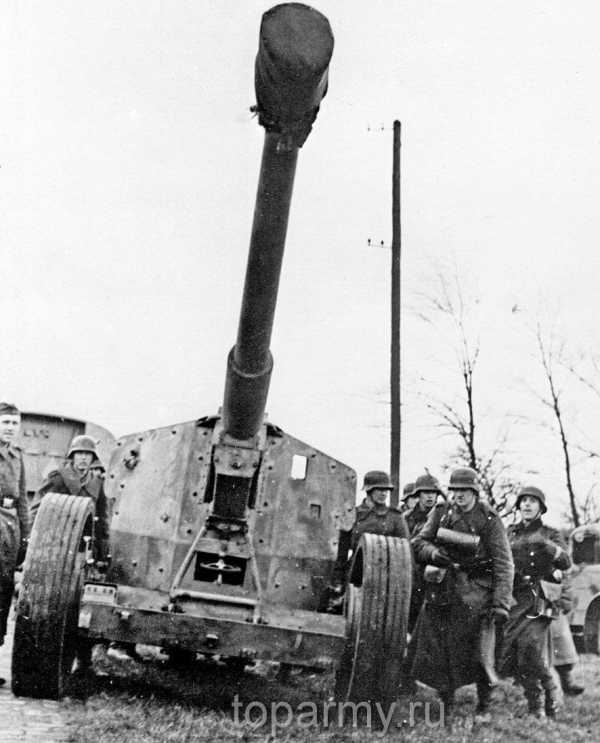

Противотанковая артиллерия вермахта 50mm pak 38 на момент вторжения в пределы СССР пехотная дивизия по штату имела 72-противотанковых орудия из них 14 шт pak 38 50-мм и 58 шт РаК 35/36 37-мм

Противотанковая артиллерия вермахта во Второй Мировой войне фото, пушки фирмы «Шкода». Немцы также использовали 47-мм противотанковую пушку чешской фирмы «Шкода», доставшуюся им после аннексии Чехословакии в 1939 г. Ее обозначили как 4,7см РаК 36(t). Она весила 400 кг в боевом положении, выстреливала 1,45-кг бронебойный снаряд с начальной скоростью 900 м/с. Орудие могло пробить 51-мм броню с 500 м.

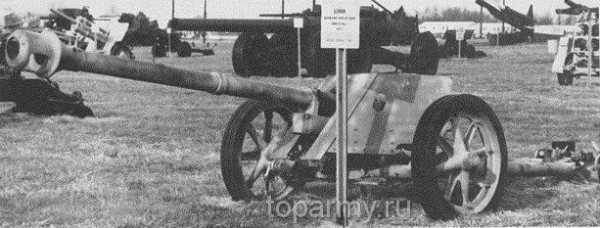

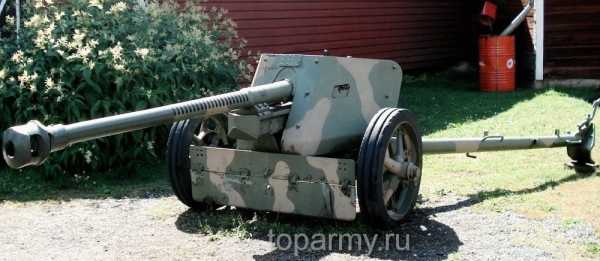

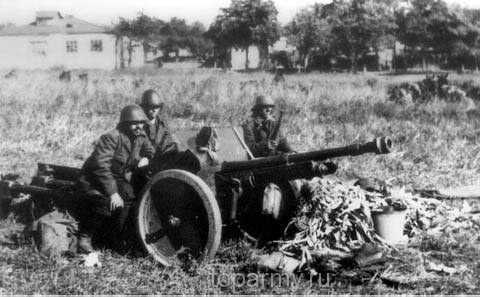

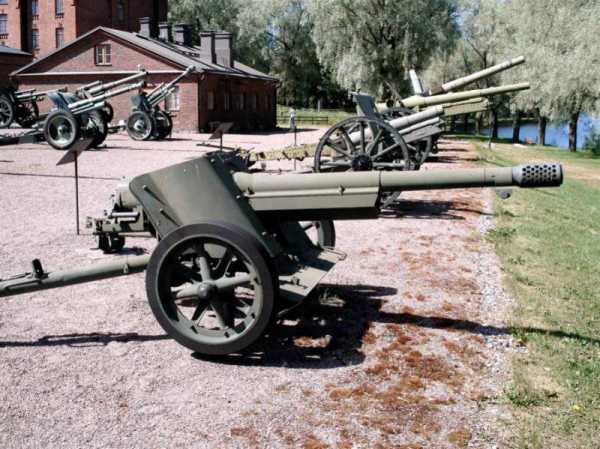

47-мм противотанковая пушка чешской фирмы Шкода 4,7 см РаК 36 t

Другой добычей, доставшейся в Австрии и капитулировавших Польше и Дании, была австрийская 47-мм противотанковая пушка «Болер» (Воlег). В Германии она обозначалась 4,7 см РаК или «Болер» и и придавалась горным дивизиям.

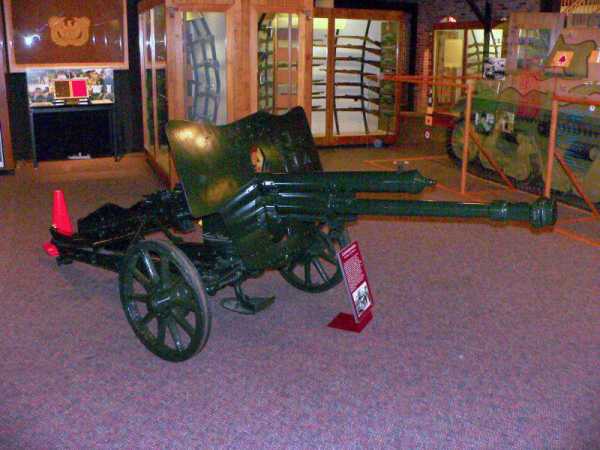

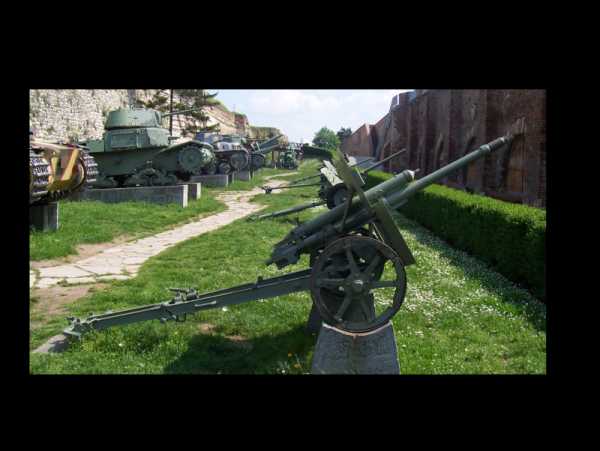

47-мм австрийская противотанковая пушка Болер фото

Появление советских танков Т-34 и КВ-1, защищенных толстой броней, придало срочность необходимости разработки новой противотанковой пушки. В результате были спроектированы две новые 75-мм пушки. РаК 40, производимая «Рейнметалл-Борзиг» (Pheinmetall-Borsig), и РаК 41, выпускаемая на заводах «Круппа», вскоре поступили в армию.

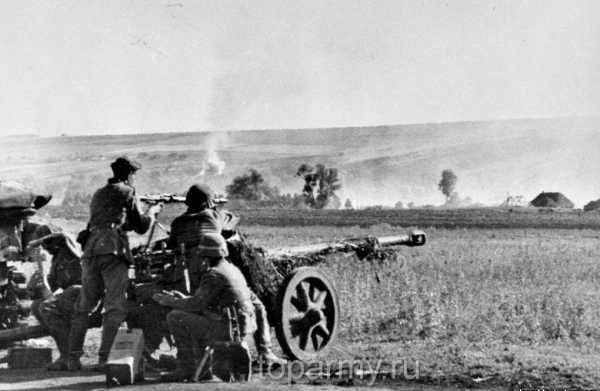

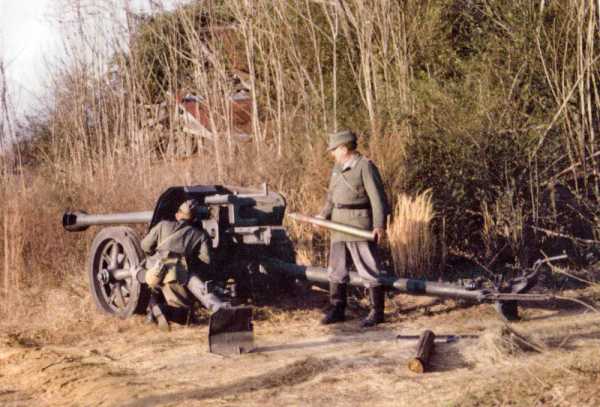

противотанковые орудия вермахта 7,5 см PaK 40 фото

Обе они получились достаточно мощными, хотя РаК 40 — более эффективная, увеличенная модификация РаК 38.

Немецкий 7,5 см PaK 40 замаскированные в снежной местности, России, февраль 1943 года фото

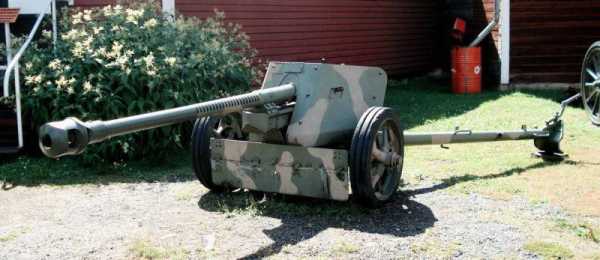

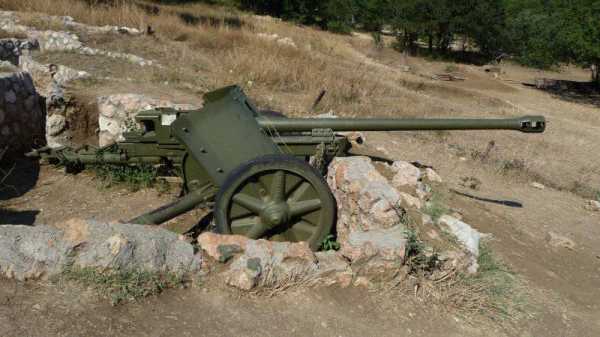

75-мм пушку РаК 40 — одно из самых эффективных и многочисленных противотанковых орудий времен войны; РаК 40 использовалась на всех фронтах после поступления ее на вооружение в 1941 г. До 1945 года  произведено  более 23 ооо пушек.

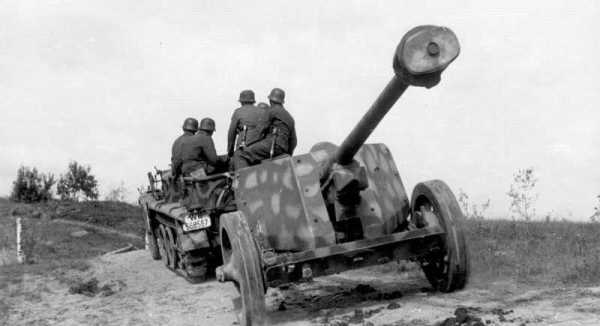

Перемещение 7,5 см Pak 40 противотанковая пушка на грязных дорогах Северной Франции, октябрь 1943 года

Пушка РаК 41, со значительно улучшенными характеристиками, была новой разработкой. Конструкция «Круппа» — одна из первых пушек с «вытянутым стволом» из поступивших в эксплуатацию. Внутреннее отверстие ствола постепенно сужалось от казенной части к дульному срезу. Давление за бронебойным снарядом с вольфрамовым сердечником Pzgr Patr 41 (НК) увеличивалось при движении снаряда в стволе, позволяя получить скорость снаряда на выходе 1125 м/с.

противотанковая пушка 42-мм РаК 41 фото

Снаряд имел легкий аэродинамический обтекатель, за которым находился сердечник из карбида вольфрама. Сердечник заключался во внешнюю оболочку с выступами по центру и основанию. Выступы выдерживали давление газов во время движения в стволе. Бронепробиваемость вновь представленного улучшенного оружия была замечательной: снаряды, выпущенные из РаК 41, могли пробить 145-мм броню с дальности 1 км. К счастью для союзников, в Германии не хватало вольфрама. Другая проблема — замена стволов: высокое давление означало, что стволы пушек должны заменяться через 500 выстрелов. В конечном итоге изготовили только 150 пушек РаК 41.

В Германии экспериментировали еще с двумя суживающимися стволами в течение войны. Маленькая sPz В 41 поступила на вооружение в 1942 г. и рассматривалась немецкой армией в качестве тяжелого противотанкового ружья, более предпочтительного, чем пушка.

Тяжелое противотанковое ружье вермахта sPz В 41 фото

Солдаты из дивизии «Великая Германия » 2.8cm противотанковое ружье sPzB 41 установлено на бронетранспортёре Sd.Kfz.250

Оно стреляло 28-мм снарядом из ствола, сужающегося от 28 мм в казенной части до 20 мм на срезе, в результате чего достигалась страшная скорость 1402 м/с и максимальная дальность 1км. Авиадесантная версия пушки sPz В 41 — le Feldlafette 41 — весила только 118 кг в боевом положении, но, как и основной вариант, она могла пробить только 50-мм броню под углом 30° с 500 м.

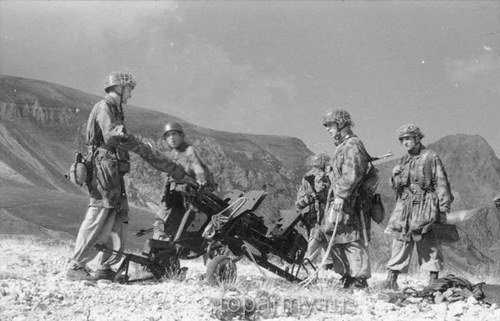

Авиадесантная версия пушки sPz В 41 — le Feldlafette 41фото

При беглом взгляде 42-мм РаК 41 выглядела как РаК 35/36 с удлиненным стволом. В действи­тельности ее ствол сужался с 42 до 28 мм. Пушка имела мак­симальную дальность стрельбы 1 км и пробивала 70-мм броню под углом 30′ с 500 м и 50-мм бро­ню с 1 км. Широко она не применялась,  но известно,  что ее ис­пользовали в некоторых десантных дивизиях в 1942-1943 гг.

Противотанковая артиллерия вермахта во Второй Мировой войне фото.

В 1944 г. завод «Рейнметалл» (Rheinmetall) представил 80-мм пушку PaW 600 со ствольным заряжанием, стрелявшую 2,7-кг оперенным снарядом с кумулятивным зарядом. Это была очень передовая разработка для того времени, орудие пробивало 140-мм броню под углом 30° с 750 м, но не могла открывать огонь по противнику за пределами этой дистанции.

Образец 80 мм пушки PAW 600 выставленной в Абердинском музее

Противотанковая пушка, на 8,8 см Pak 43 была разработана на основе Круппа Gerät 42, упоминалось в статье 88 мм немецкая зенитная ужасная восемьдесят восьмая. Используется новый крестообразный лафет, с более низким расположением, теперь её гораздо легче скрыть, более низкий силуэт затрудняет попадание в пушку. Для обеспечения лучшей зашиты, используется более толстая и угловатая броня щита. Затем для упрощения конструкции и уменьшения габаритов Pak 43 монтируют на лафет от 105-мм полевой гаубицы.

Различные модификации Pak 43 на базе 88 миллиметровой зенитки FlaK

Стандартное вооружение Тигра, танковая пушка KwK 43, была по существу Pak 43 несколько измененная, чтобы расположить ее в башне.

1. Модели Pak 43 88 мм появились в новом танке Королевский Тигр,
2. в «Elephant» (прежнее название «Фердинанд»),
3. «Носорог» (прежнее название «Hornet»),
4. Panzerjäger истребитель танков.

Было обнаружено сильно бронированный «Слон», слишком громоздок и механически ненадежен. «Носорог» слишком медленное шасси; его броня обеспечивает защиту только против осколков снарядов и пуль калибра 30. В общей сложности всего изготовили около 900 штук.

88 мм pak 43-41 противотанковые орудия вермахта фото

Все версии пушки 8,8 см Pak 43 могли пробивать около 200 мм броню на расстоянии 1000 м, что позволяет Pak 43 и ее модификации, гарантированно  поразить любой танк противника того периода. Снаряд  модели 1943г 88-мм пушки имеет очень высокую начальную скорость, что позволяет артиллеристам поражать, даже далекие движущиеся цели.

Украина, декабрь 1943 год PaK 43

Траектория снаряда была настолько плоской, что с некоторыми поправками, наводчик мог делать свои собственные расчеты высот диапазона 3400 метров для фугасных снарядов и 4400 метров для бронебойных снарядов. Траектория плоская, естественно, означает, что артиллеристы могут открыть огонь по танкам и другим бронированным машинам без предварительного расчета. Модель 8,8 см Pak 43, но как принято у нас 88 мм, имела определенные недостатки. С повышением скорость снаряда, немцы постарались снизить вес орудия. Результат ствол со значительно пониженным коэффициентом безопасности. Таким образом, немецкие расчеты орудия были предупреждены не использовать высокоскоростные боеприпасы в  моделях пушки 1943 г, после отстрела 500 снарядов ствол требовал замены. Чтобы сохранить орудийный ствол от эрозии, они могли стрелять осколочно-фугасными снарядами мощностью 1080 футов в секунду. Этот боеприпас дает максимальную дальность полета только 7765 метров.

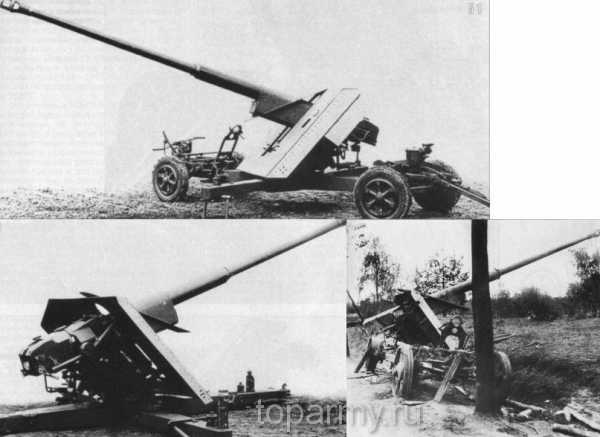

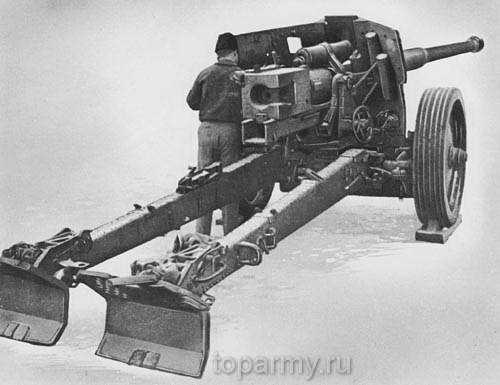

Громоздкая но эффективная противотанковая пушка PaK 43/41

Pak 43/41 очень тяжела (9660 фунтов) 4 381 килограмма, полностью снаряженная весит почти столько же, сколько 150-мм гаубица SFH 18.   Такой вес исключает поворот орудия вручную, основная причина гибели пушки и расчета, атака позиции не из сектора обстрела. Малоподвижность, приводила к большим потерям, как прислуги орудия, так и материальной части. Вступления в бой орудия означало либо победу на поле боя, либо поражение, без возможностей маневрирования. В одной статье невозможно описать, все многообразие артиллерийского вооружения вермахта использованного для борьбы с танками, а именно противотанковая артиллерия нанесла самый значительный урон танковым войскам союзников.

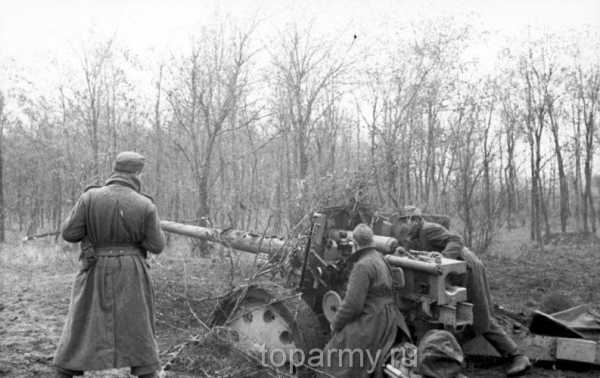

западнее Киева 41-42 год, обстрел деревни

Интересное фото, если огонь ведет пулеметчик то ничего, а вот выстрел из орудия может нанести непоправимый урон хозяйству, пулеметчика.

toparmy.ru

Немецкие кумулятивные снаряды — ВОП — Статьи

Принцип кумулятивного действия ударных волн разрывного заряда известен сравнительно давно, но в боеприпасах этот принцип осуществлен впервые. У снарядов кумулятивного действия углубление в го ло в ной
части заряда не позволяет ударным волнам расходиться в разных направлениях, а кумулирует (суммирует) силу взрыва, направляя его в одну точку. Вследствие этого ударные волны получают направленное действие. Опытным путем установлено, что характер разрушения в преграде зависит не только от качества и количества разрывного заряда, но и от его формы.
Если в разрывном заряде на плоскости, соприкасающейся с преградой, сделать углубление, а детонирующее вещество расположить на противоположной стороне заряда так, чтобы при взрыве детонатора детонационная волна шла в направлении углубления в разрывном заряде, то разрушение в преграде получается значительно большее, чем от заряда обычной формы. Повышенное дробящее действие достигается тем, что ударные волны, исходящие от поверхности углубления разрывного заряда, получают благодаря этому углублению известную направленность в сторону преграды.



При достижении волной поверхности углубления в любых точках разрывного заряда детонационная волна переходит в ударную, которая распространяется сферически. Эффект разрушительного действия получается от воздействия ударных волн на преграду и проникновение их за нее, а также от следующего за ними потока раскаленных газов. Разрушительный эффект зависит от величины и формы выемки в разрывном
заряде, т. к. каждая точка ее поверхности служит центром возникновения
ударных волн, причем все ударные волны собираются, как в фокусе,
и направляются в сторону преграды.
Принцип кумулятивного действия ударных волн —- повышенное дробящее действие — был использован д л я борьбы с танками в снарядах полевой артиллерии, называемых снарядами с полыми зарядами. Они отличаются от обычных осколочных снарядов специальной конфигурацией разрывного заряда. Форма углублении в разрывном заряде устанавливается опытным путем. Разрушение брони танка происходит не за
счет живой силы удара снаряда о броню, а ударной волной, которая
имеет направленное действие. Ударная волна пробивает броню танка и проникает внутрь его, нанося поражение.
В применении снарядов кумулятивного действия при стрельбе по броне танка основное значение имеет форма разрывного заряда; поэтому отпадают основные требования, предъявляемые к обычным : бронебойным
снарядам: прочность корпуса снаряда, особенно его головной части, и большая скорость снаряда в момент встречи с преградой. Отсюда следует еще и другой вывод: действие этих снарядов не зависит от дальности
стрельбы.

Устройство кумулятивного снаряда

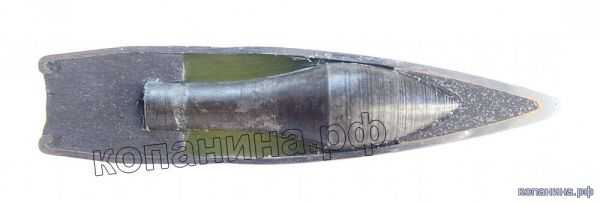

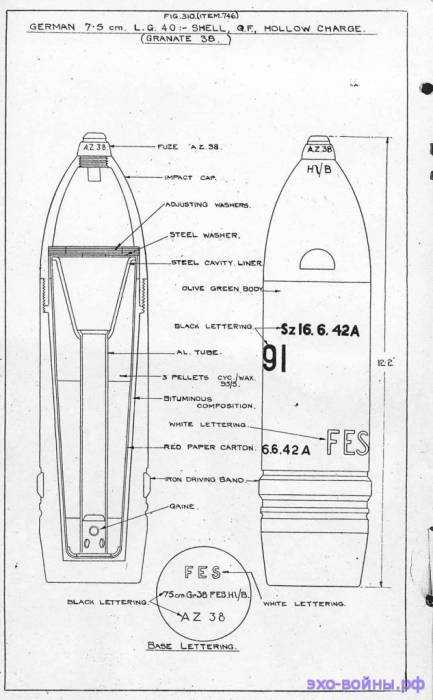

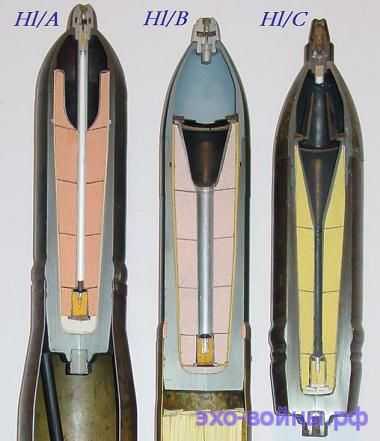

Разрез немецких кумулятивных снарядов

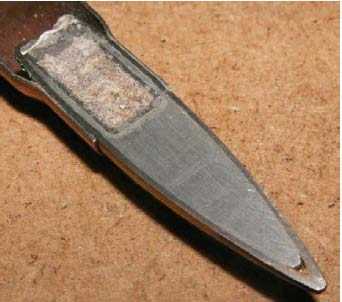

На фото немецкий кумулятивный 7.5 снаряд Gr.38 Hl/A

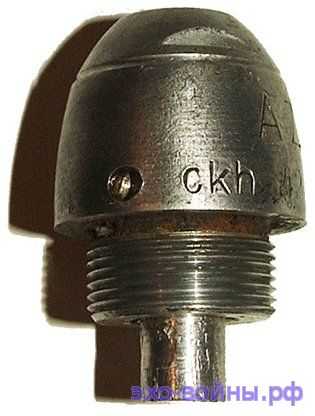

Головной взрыватель AZ38 для кумулятивных снарядов 7.5 и 10.5см





Разрывной заряд состоит из прессованных шашек ВВ, уложенных в бумажном футляре. В головной части верхней шашки делается углубление определенной формы. Все шашки имеют центральный канал
для сборки с трубкой и колпаком. В нижней части шашки — отверстие под детонатор.  Существует несколько типов кумулятивных снарядов, различающихся формой кумулятивной воронки и баллистической формой.



При встрече снаряда с преградой начинает действовать взрыватель, причем луч огня от капсюля-детонатора, находящегося в корпусе взрывателя, передается детонатору, находящемуся в дне снаряда, через
центральную трубку.

Время, необходимое для прохождения луча огня от взрывателя к детонатору, достаточно, чтобы снаряд, разрушив головку корпуса, передним срезом разрывного заряда продвинулся вплотную к пробиваемой преграде
по нормали. В данном случае получается наибольшее пробивное действие.
Корпус снаряда при этом не должен деформироваться.
Разрыв снаряда кумулятивного действия сопровождается резким звуком и ярким пламенем. Пробоина в броне получается по диаметру равной диаметру углубления в разрывном заряде и по краям оплавляется.
Снаряды такого действия применяются калибра 7,5 см и выше.
Т. к. кумулятивное действие снарядов не зависит от скорости в момент встречи с преградой, они применяются для стрельбы по танкам из орудий (не противотанковых) с небольшими начальными скоростями.




Немецкий кумулятивный снаряд 10.5см Gr.38 HL:

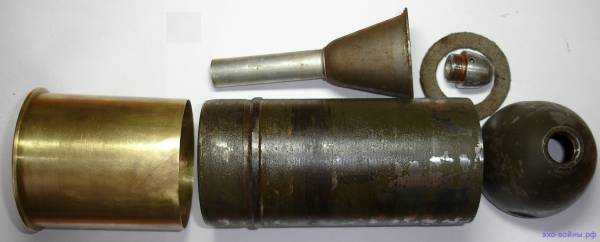

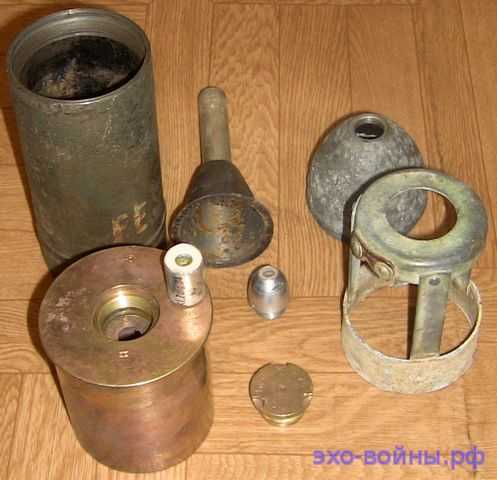

Кумулятивный снаряд с открученным колпаком

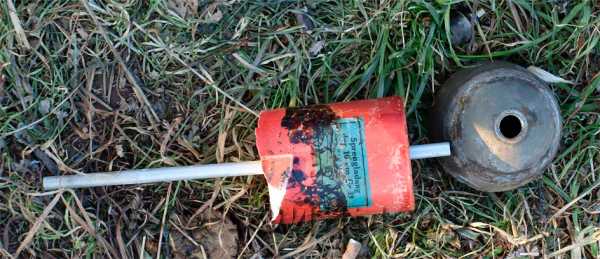

Шашка разрывного заряда в красной вощеной бумаге, надетая на центральную трубку. Надпись на этикетке — «Sprengladung der 10cm Gr. 39», ниже «95» шифр ВВ (смесь тротила и гексогена 50\50) и данные о производителе

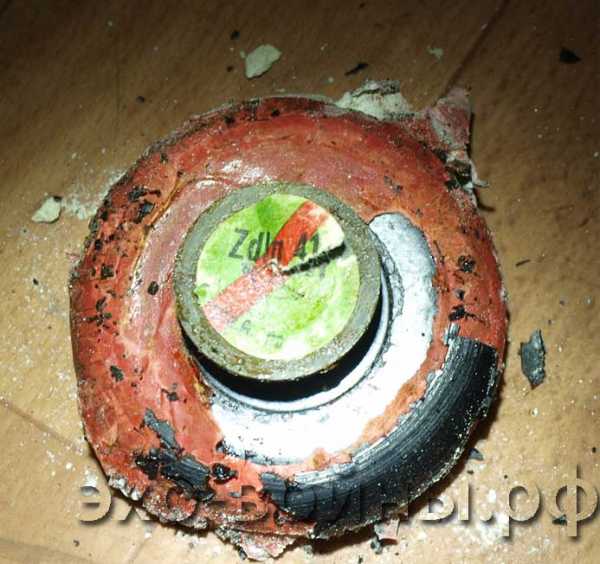

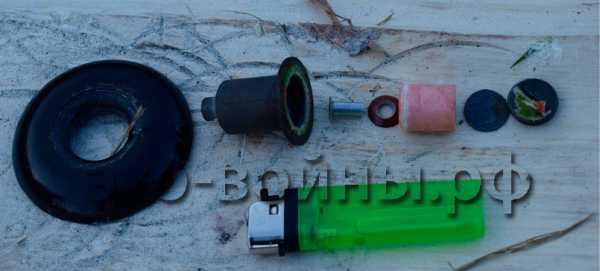

Взрыватель Zdlg 41

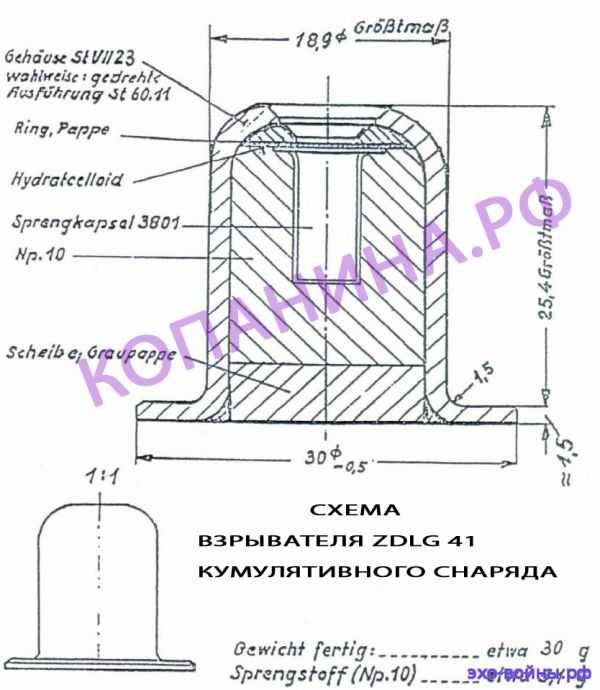

Схема взрывателя ZDLG 41:





Схема немецкого 10.5см кумулятивного снаряда:







Принцип действия кумулятивного снаряда(видео):



xn—-dtbvqbc9b0ck.xn--p1ai

Немецкий патрон 7,92 x 57 мм Маузер (7.9мм; 8мм; 8×57;). Устройство, клейма и маркировка — Патроны





О немецком патроне 7.92 на копанина.рф (ссылки):



Немецкий патрон 7,92×57 Mauser ( так же называемый 7.9 mm ;8 mm; 8×57 mm;) самый используемый патрон во Второй Мировой войне. Кроме Германии его активно использовали в армиях более чем десятка стран, каждая из который имела свою систему маркировки патронов, подчас не одну.
В самой Германии тех лет калибр своих винтовочных, автоматных (Курц-43) и пэтээровских 318 к PzB патронов не обозначался как 7,92 мм — только как 7,9 мм (ранние винтовочные и коммерческие могли обозначаться и как 8-мм).
Обозначение с добавлением 0,02 мм — 7,92 мм — появилось в Бельгии, Чехословакии, Польше и Румынии.
Австрия, Турция, Королевство СХС (Югославия), Китай, Греция и др. — обозначали традиционно как 7,9 мм.
Некоторые страны, если производили патроны на экспорт — обозначали калибр как принято в получающей стране. Например, для Румынии немцы на упаковке для румын на их языке писали 7,92 мм; а канадцы (использовали обозначение 7,92 у себя) для Китая клеймили гильзы как 7,9 мм

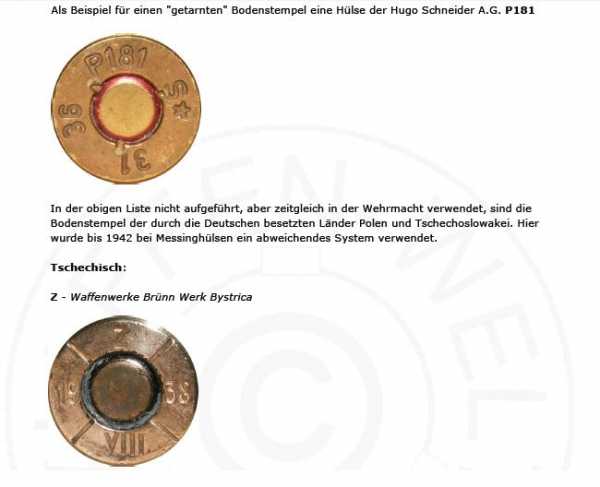

Здесь мы рассматриваем клейма на патронах германского производства 30х-40х годов. Патроны именно этого периода чаще всего встречаются на местах боев.

Гильзы патронов делались из латуни, железные покрытые медью и железные лакированые. Пуля закрепляется в гильзе обжимкой дульца гильзы в кольцевую канавку на пуле. Капсюль закреплен тремя кернениями.

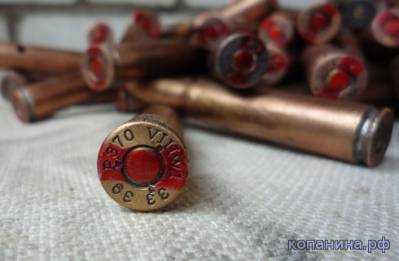

На дне гильзы ставились клейма обозначающие код фирмы изготовителя, тип материала гильзы, и номер партии.

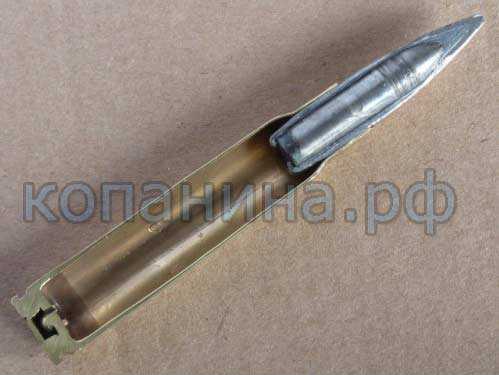

Немецкий патрон 7.92*57 с тяжелой пулей sS в разрезе

  Изначально патрон 7.92*57 был принят на вооружение с конической пулей. В 1905 году на вооружение приняли остроконечную пулю «S»(Spitzgeschoss). К началу Второй Мировой основной пулей в немецких вооруженых силах была тяжелая пуля sS (schweres Spitzgeschoß)

Немецкий патрон 7.92 M/88 обр. 1888года, с тупоконечной пулей. Использовался в Первую Мировую, на местах боев ВМВ встречается редко.

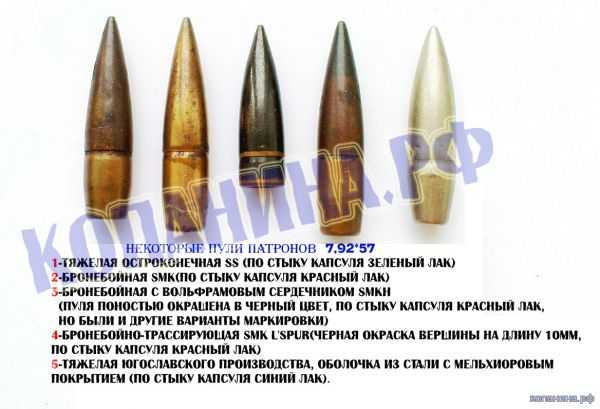

Немецкая легкая остроконечная пуля S и тяжелая пуля sS. Во ВМВ немцами использовалась бронебойная пуля SmKH, форма которой сходна с пулей S



Маркировка немецких патронов

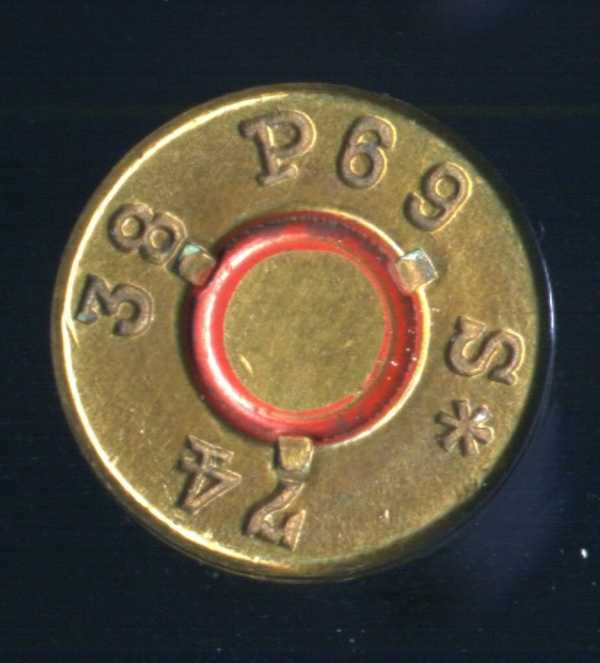

Маркировка латунной гильзы до 1941г.

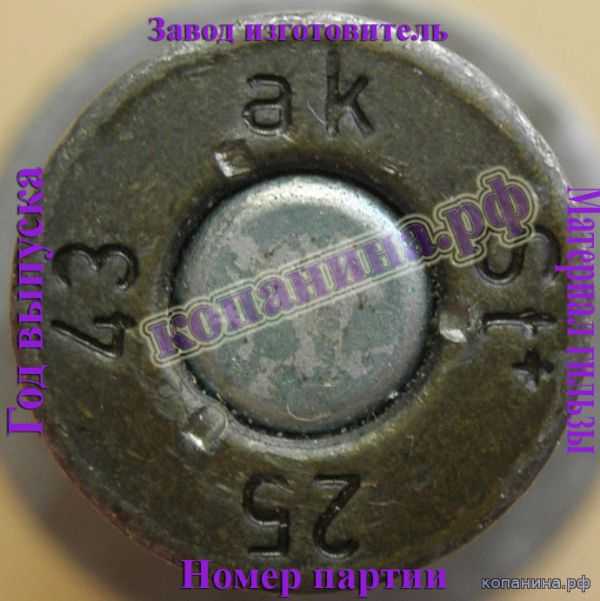

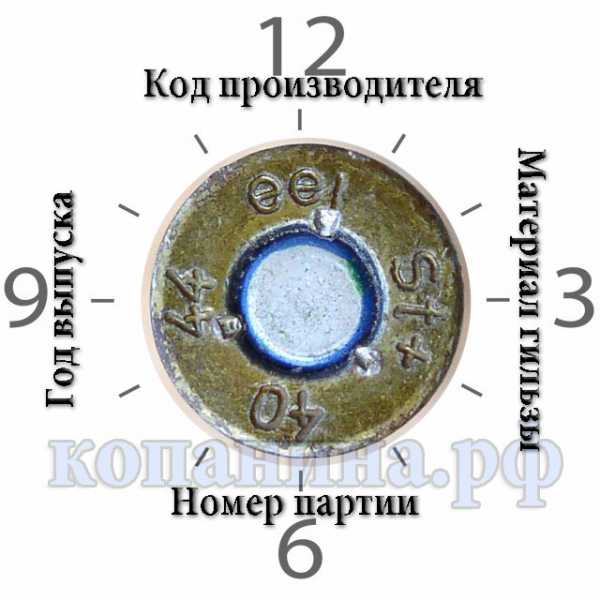

  Для удобства чтения клейм на гильзах маузер используется 12 часовой циферблат (как у часов).
На 12 часов — цифры после буквы «P» обозначают код фирмы изготовителя. Клеймо P без цифрового кода — производитель Polte. С 1941 года  код производителя с цифрового сменился на буквенный. Символ «\» между кодом производителя и кодом материала обозначает что у капсюля одно затравочное отверстие.
На 3 часа — клеймо обозначающее материал из которого изготовлена гильза, в данном случае это латунь (обозначаеться клеймом S* или просто *). На стальных гильзах клеймо материала указывалось на 3 часа в виде букв St, St+ или буквенно-цифрового кода, римские цифры которого указывали на сталелитейный завод, а следующий за римскими цифрами буквенный код обозначал завод производивший окончательное покрытие гильзы лаком, медью или латунью. Цифра в конце обозначает тип сплава.
Клеймо на 6 часов это номер партии.
Клеймо на 9 часов это две последние цифры года выпуска.

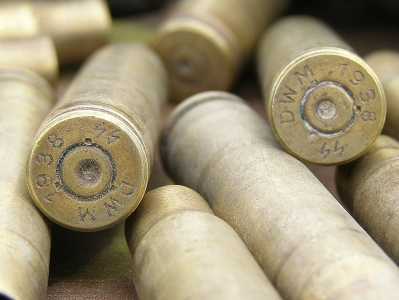

маркировка гильз немецких патронов после 1941г.

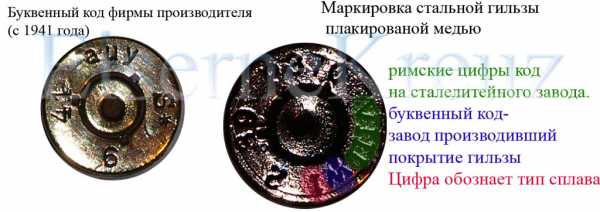

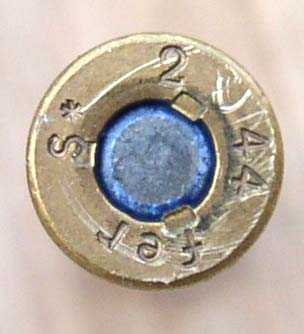

Вариант клейма стальной гильзы маузер 7.92 1943 года выпуска



Изредка встречаются патроны с клеймом СС на донце гильзы. Существует два вида клейм с рунами SS «DWM 1938 SS» и «DWM 1938 SS-TV«. Сокращение «DWM» переводится как «Deutsche Waffen und Munitionsfabrik A.G.», а «TV» как Technische Verwaltung (техническое управление)



Клейма на гильзах выпущенных для СС

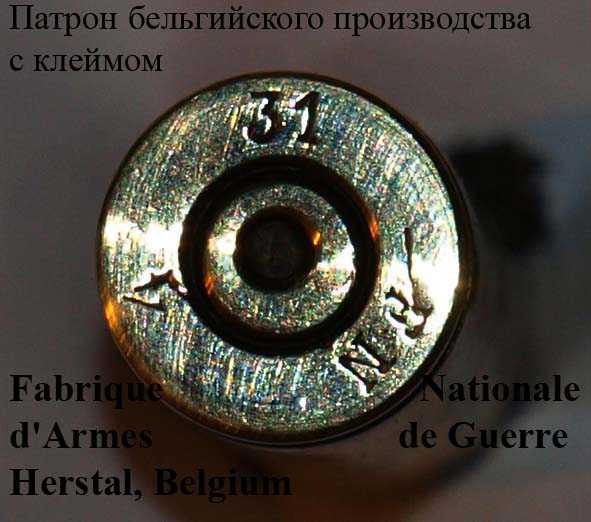

Маркировка бельгийского патрона маузер

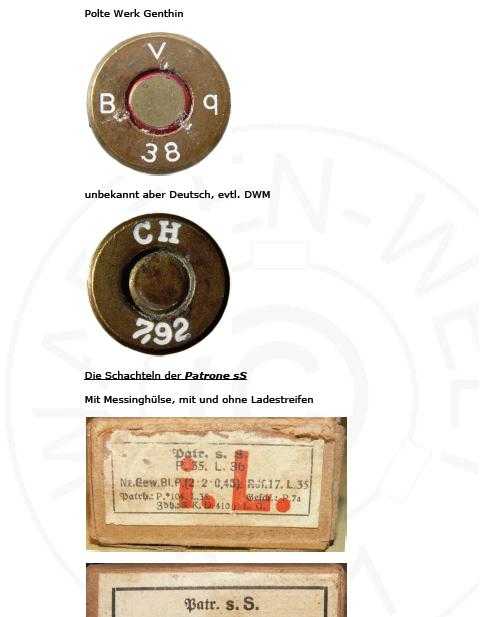

Расшифровка кодов производителей
Расшифровка кодов часть 2


Типы немецких патронов

В немецкой армии использовалось множество специальных патронов (бронебойные, трассирующие, зажигательные и т.п и т.д), для определения типа патрона использовалась цветовая маркировка капсюля и пули патрона. К примеру на патроны с тяжелой пулей маркировались кольцом зеленого лака вокруг капсюля, а патроны с бронебойно-трассирующей пулей S.m.K.L’Spur кольцом красного лака и окрашенным в черный цвет кончиком пули.

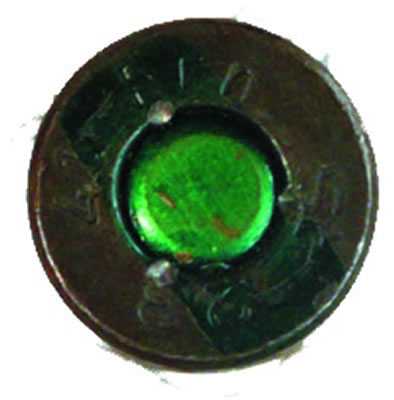

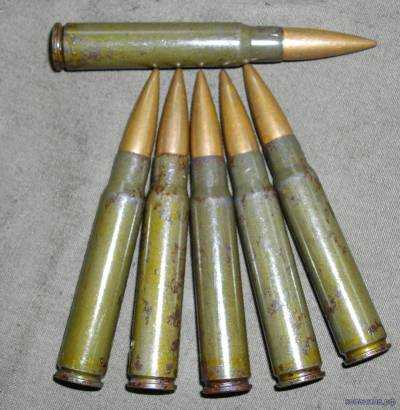

Патроны с пулей sS маркировались зеленым кольцом вокруг капсюля.

Подробнее про маркировку специальных патронов в статье: Немецкие патроны 7.92 маузер специального назначения и их цветовая маркировка

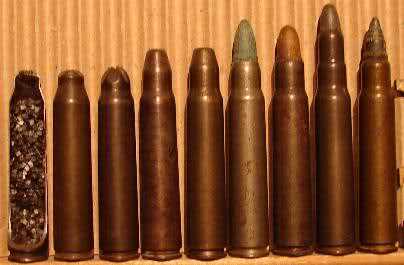

Разрезные макеты специальных патронов Маузер 7.92 (слева направо):
Пристрелочный B-patrone(с разрывной пулей)
Бронебойно-зажигательный с пулей PmK
Бронебойно-трассирующий
Бронебойный с вольфрамовым сердечником SmKH
С трассирующей пулей
Тяжелая пуля s.S
Двухпульный патрон

Материал гильзы патронов



Гильзы были латунные, биметалические и металлические лакированные. Латунные гильзы (72%меди и 28 % цинка) начали массово выпускать в 1926 году. На донце латунных гильз стоит клеймо S*. Для удешевления производства патронов в 1937 году в массовое производство запущены стальные гильзы покрытые медью. Из-за более низкого, по сравнению с латунными, качества стальные гильзы практически не использовали при производстве патронов специального назначения. С 1939 года налажено производство еще более дешевых стальных лакированных гильз, в следствии чего выпуск биметаллических гильз стал снижаться, и в сентябре 1943 был прекращен вовсе.

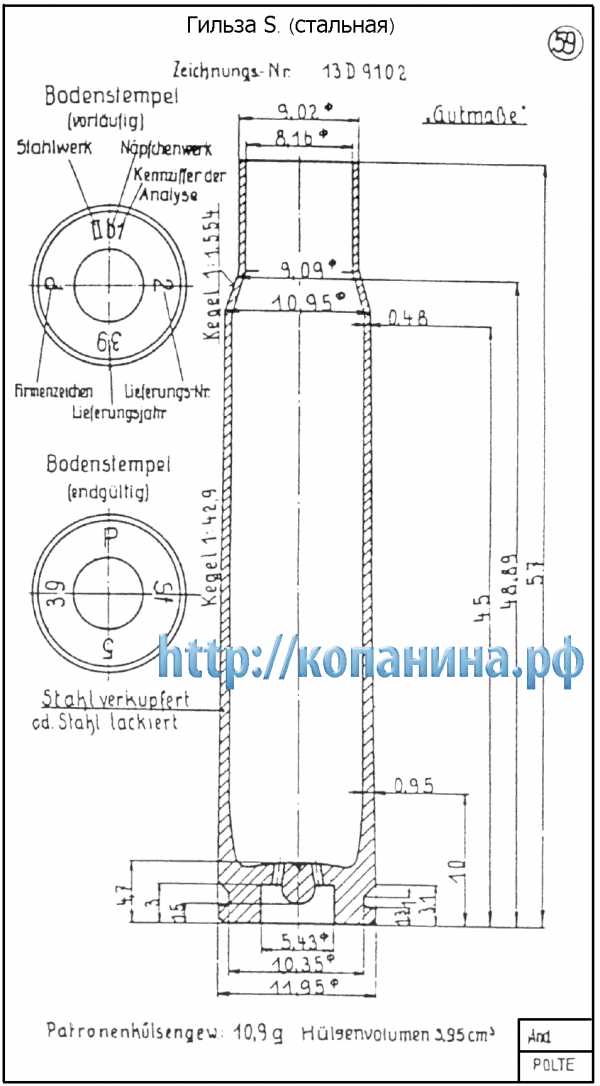

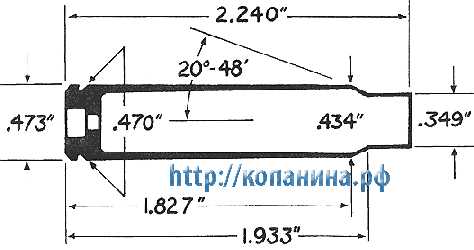

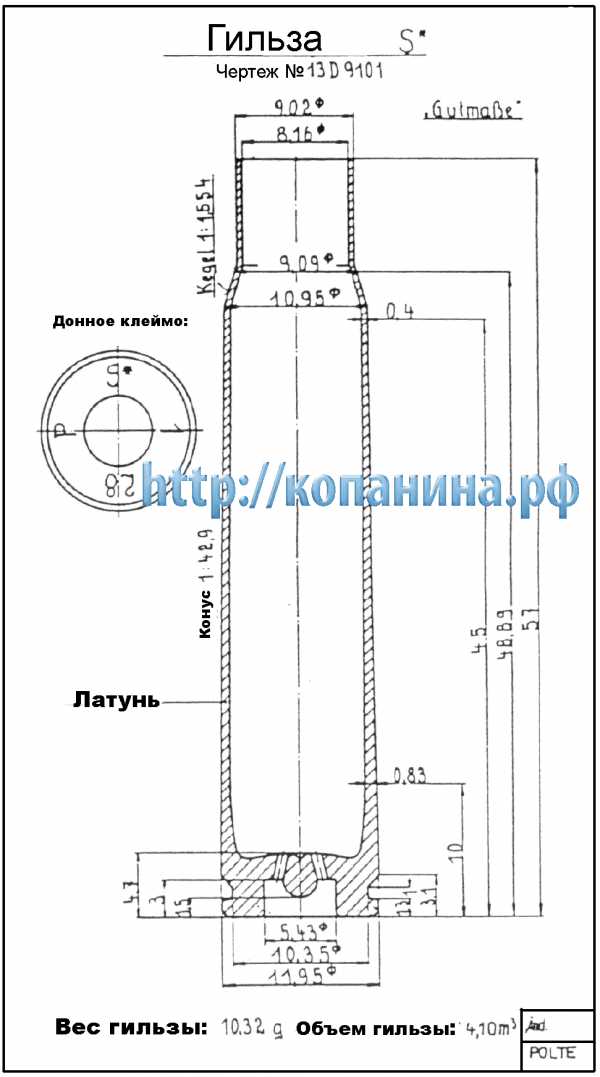

Немецкие чертежи гильз 7.92:
  Немецкий чертеж латунной гильзы

И чертеж стальной гильзы

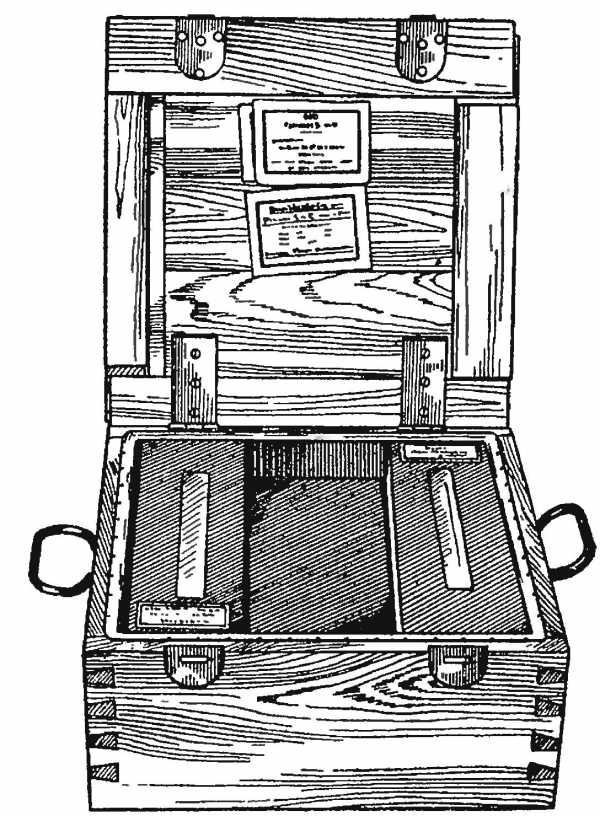

Упаковка патронов маузер

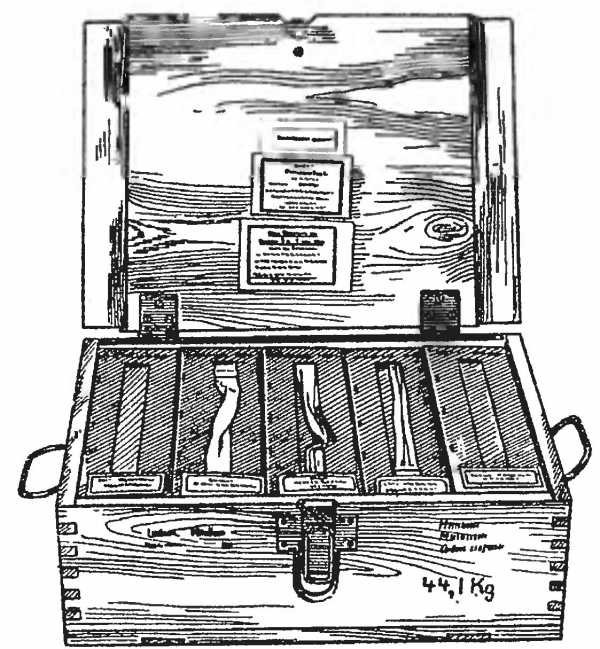

Наиболее распостранены ящики на 900, 1035 и 1500 патронов.

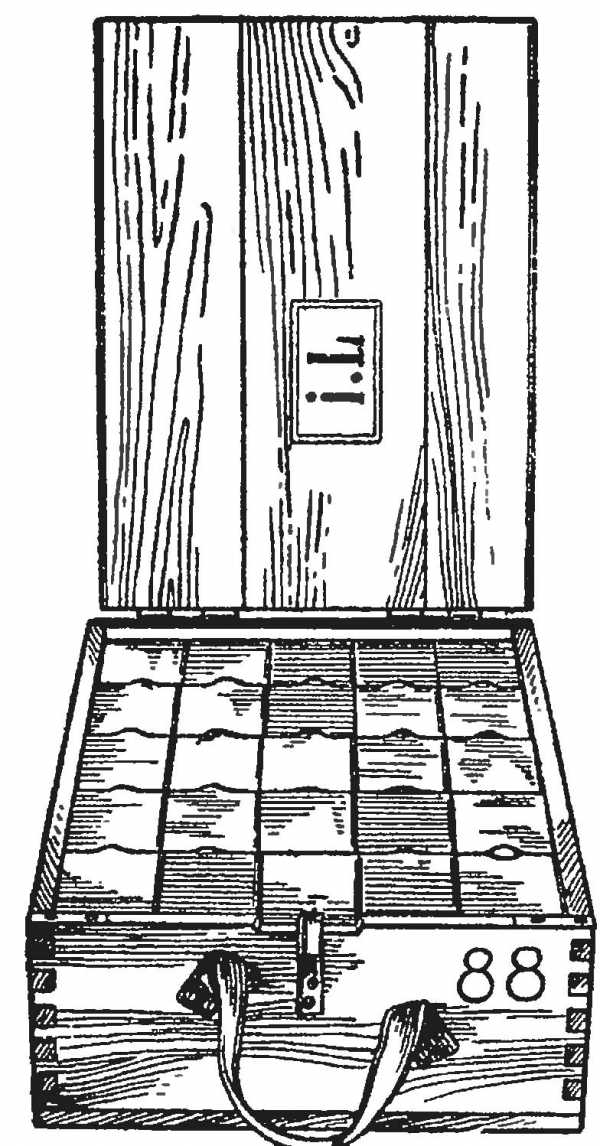

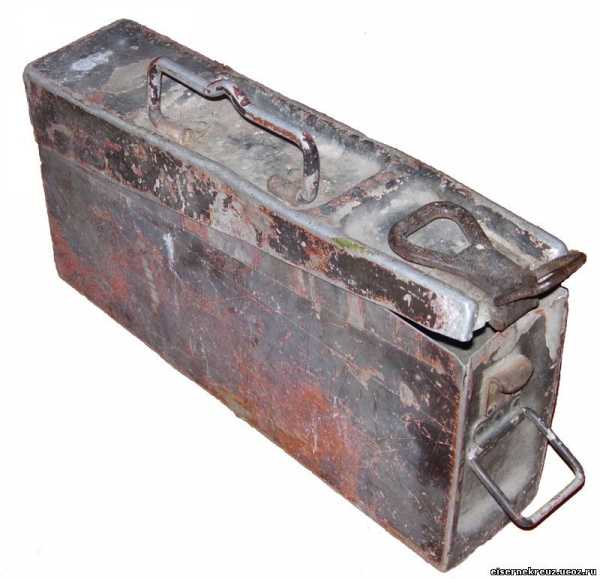

Ящик на 900 патронов.


Ящик на 1500 патронов маузер 7.92          Ящик на 1035 патронов маузер 7.92



Немецкие солдаты группы армий «Центр»,укрывающиеся от артобстрела. На переднем плане виден патронный ящик

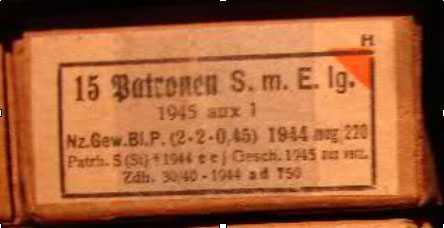

Патроны уложены в картонные коробки-пачки по 15 патронов, цвет этикетки которой указывает на тип патрона:
белый: простые и бронебойные патроны
желтый: трассирующие патроны
зеленый: бронебойно-зажигательные патроны
разделенные по диагонали красный и белый — бронебойные с упрочненным сердечником
белый с вертикальной зеленой полосой — легкие практические трассирующие патроны
красный — холостые патроны.
белый и черный сверху-разрывные патроны

Коробки-пачки в количестве 20шт. укладываются в большие картонные коробки и последние в железный или цинковый короб в деревянный ящик

Вес ящика с патронами на 1500 шт около 45кг.
Вес ящика с 900 патронами около 26кг, без патронов 2кг,
длинна 34.5,ширина 30см, высота 16см.
Вес ящика с 1035 патронами около 33.5кг, без патронов 6.5 кг.
Существуют ящики на 300 патронов S.m.K.H (бронебойные с карбид-вольфрамовым сердечником). Они окрашены в зеленый цвет с красной поперечной полосой.
На укупорке (ящиках, коробках и пачках патронов) имеются различные трафареты и этикетки
Патроны упаковывались в коробки, цвет этикетки которой указывает на тип патрона.

Наиболее часто двадцать коробок по 15 патронов в каждой упаковывались в промежуточные коробки или металлические цинки. Пять таких коробок (цинков) упаковывались в деревянный ящик с соответствующей этикеткой. Партия составляла 1020 ящиков.

Герметичный немецкий ящик на 1500 патронов SmK

Этикетка с патронного ящика с бронебойно-трассирующими пулями SmK L’spur.
Так же указаны данные о производителе, типе пороха, материале гильзы, дате производства и т.д




Патронный ящик Patronenkasten использовался для переноски пулеметной ленты на 300 патронов к пулеметам MG. Для переноски два Patronenkasten стягивали ремнями вместе. Производились как алюминевые так и стальные Patronenkasten. На местах боев ВМВ всречаются очень часто.


Патронный ящик к пулемету MG из алюминия



Patronenkasten — схема укладки ленты в патроный ящик к пулемету мг

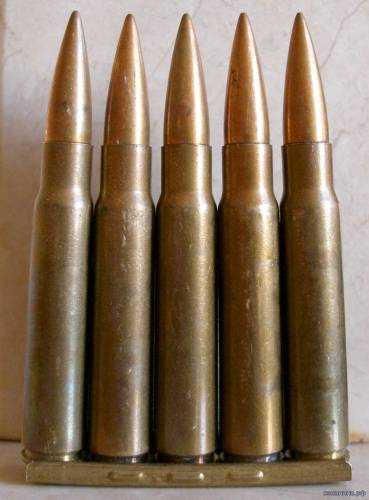

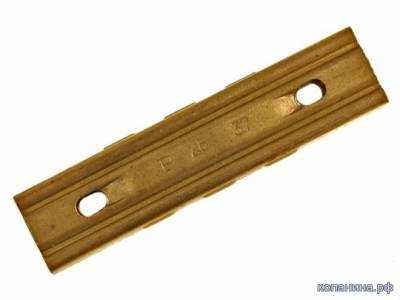

Обойма  патронов маузер 7.92 к карабину 98к

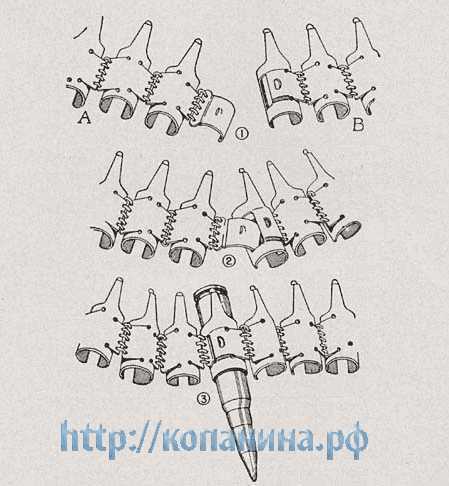

            Порядок скрепления звеньев ленты к пулемету MG

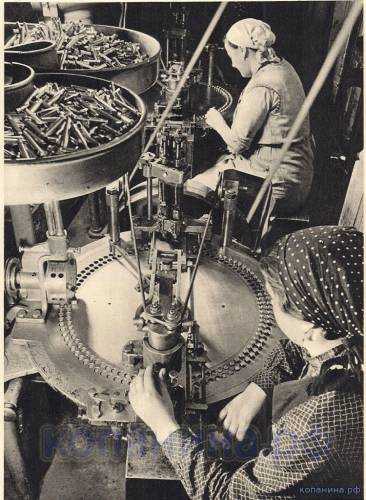

Производство патронов 7.92*57 маузер

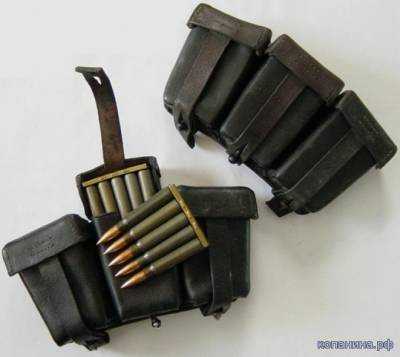

патронные подсумки

Немецкие патроны с латунными гильзами

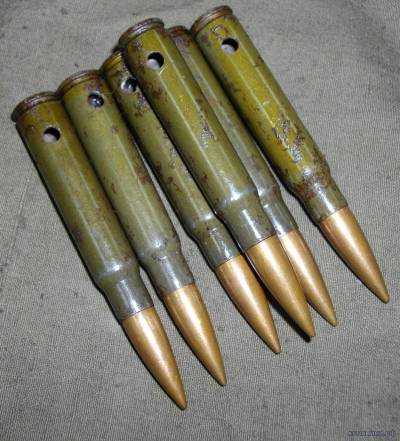

Немецкие патроны со стальными гильзами покрытые зеленым лаком

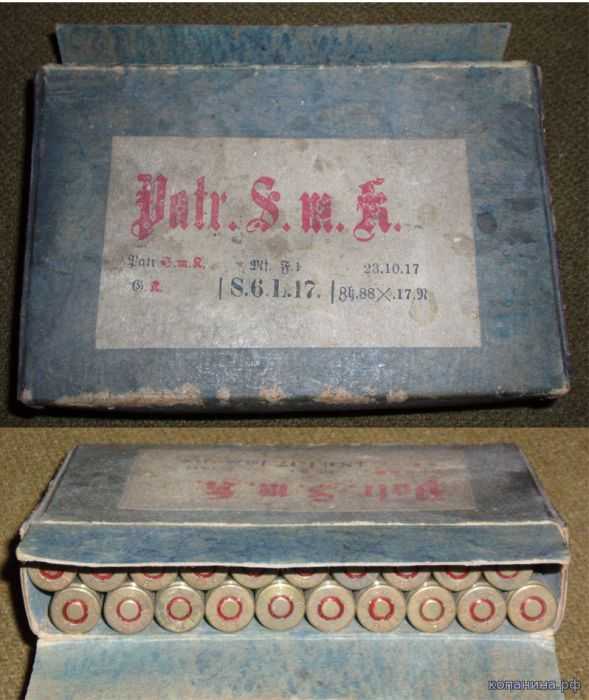

Коробка немецких патронов 8 mm Mauser с пулями SmK (со стальным сердечником) 1917 года выпуска





гугл

ya

xn--80aaxgqbdi.xn--p1ai

Становой хребет артиллерии вермахта | Warspot.ru

Эти орудия начали Вторую мировую войну, попав в объективы фотокамер во время штурма почтамта в Данциге. Они были основными в полевой артиллерии вермахта в годы Второй мировой войны, поставлялись союзникам Германии, а после войны разошлись по «горячим точкам» всего мира – некоторые образцы и сегодня можно увидеть в кадрах с Ближнего Востока и Африки. Воспроизведённая во множестве модификаций, 105-мм гаубица leFH 18 была современным эффективным орудием, простым в обслуживании, которое могло устанавливаться на различные лафеты и гусеничную технику. Попробуем разобраться в истории её создания и серийного выпуска.

История появления leFH 18

Для начала сразу нужно обговорить одну крайне распространённую ошибку, которую делают многие любители военной истории, которые считают, что число «18» в обозначении leFH 18 – это год принятия гаубицы на вооружение. Это не так. Индекс был присвоен для того, чтобы скрыть от западных наблюдателей за соблюдением версальских ограничений новый образец оружия – на самом деле, leFH 18 была принята на вооружение 27 июля 1935 года. Производство началось несколько раньше, в 1934 году.

Вверху гаубица FH 98/09 (http://www.landships.info), внизу гаубица leFH 16 (https://commons.wikimedia.org)

Толчком к созданию leFH 18 послужило желание командования рейхсвера модернизировать хорошо зарекомендовавшую себя в боях Первой мировой войны leFH 16 – 105-мм лёгкую полевую гаубицу образца 1916 года, очередное орудие из линейки гаубиц фирмы «Крупп».

В 1909 году на вооружение немецкой армии была принята 105-мм полевая гаубица 98/09 (Feldhaubitze 98/09), производившейся фирмой «Крупп», которая, в свою очередь, являлась модернизацией полевой гаубицы образца 1898 года (Feldhaubitze 98). Это орудие имело лафет коробчатого сечения с нераздвижными станинами, земляной сошник и щит, ствол был небольшой длины – 1,68 м. Кроме немецкой армии, эта гаубица поставлялась в союзные Турцию и Болгарию. К началу Первой мировой войны в немецкой армии было 1144 гаубицы FH 98/09, а к концу войны 1260. Однако дальность стрельбы этого орудия была невелика, всего чуть больше 6000 м. Войска требовали большей дальности, особо это стало актуально после начала боевых действий.

Использование лафета от 12 cm Haubitze 12, разработанного по заказу Швейцарии, и удлинение ствола до 20 калибров, повлекшее увеличение массы орудия на 275 кг, позволили повысить начальную скорость снаряда на 130–150 м/с и увеличить дальность стрельбы до 10 км. Это орудие получило обозначение leFH 17, всего было выпущено 294 таких гаубицы. Однако изменения были сделаны лишь к 1917 году и запоздали – фирма «Рейнметалл» разработала свой образец, оказавшийся более удачным.

leFH 18: вид спереди, максимальный угол возвышения ствола (ЦАМО)

В начале 1914 года «Рейнметалл» на основе FH 98/09 создал свою гаубицу, удовлетворявшую требованиям артиллерийской испытательной комиссии, летом 1916 года была подготовлена первая экспериментальная батарея, а в сентябре того же года производство орудия, получившего обозначение leFH 16, было развёрнуто на заводе «Рейнметалл». Орудие должно было полностью заменить устаревшую FH 98/09. К 1918 году на всех фронтах использовались 3004 гаубицы leFH 16.

Ввиду военного положения лафет leFH 16 был унифицирован с FH 98/09. При его создании старались использовать как можно больше деталей от лафета гаубицы фирмы «Крупп». Одинаковыми были также снаряды, зарядные гильзы и пороховые заряды. Ствол был длиннее, чем у FH 98/09 – его длина составляла 2,29 м, вес в боевом положении был меньше на 120 кг. Дальность стрельбы модернизированным снарядом FHGranate 98 («сигарообразным», C-Geschoss) достигала 9700 м.

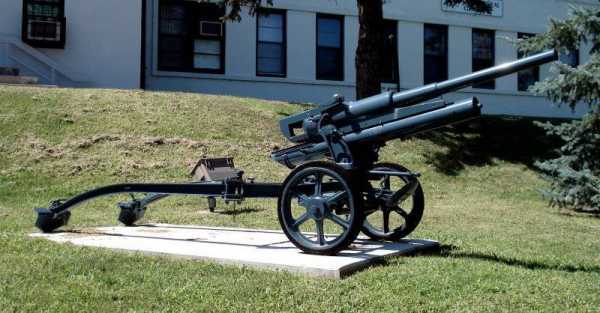

Гаубица leFH 18 в боевом положении. Хорошо видны станины (ЦАМО)

По сути, leFH 16 не была новой конструкцией, это было скорее временное решение, которое служило для быстрого достижения результата доступными средствами и отлично себя зарекомендовало. До конца 20-х годов специалисты считали leFH 16 превосходным орудием с отличными баллистическими характеристиками, эффективным и достаточно манёвренным. Получить эти оценки удалось за счет ряда небольших изменений, которые воплотились в орудии, получившем обозначение 10,5 cm leFH 16 nA (neuer Art – нового образца). До принятия на вооружения leFH 18 именно она была стандартной гаубицей дивизионной артиллерии и широко применялась до 1945 года.

В 1933 году в Рейхсвере было всего 28 лёгких гаубиц leFH 16, в 1934 году – 496, в 1935 году – 568, в 1936 году – 728, а в 1937 году – уже 980. Базовая структура дивизионной артиллерии вермахта сформировалась с учётом производства leFH 16.

В июне 1927 года отдел испытаний управления вооружений сухопутной армии потребовал разработки новой лёгкой полевой гаубицы. Проекту была присвоена вторая степень очерёдности – «приоритетные работы/первоочередные работы». В 1928 году началась подготовка расчётов и проектов – сначала для ствола длиной 25 калибров, затем 28 калибров. В начале 30-х годов «Рейнметалл» начал производство leFH 18.

Гаубица LeFH 18M на деревянных колёсах. Орудие выпуска 1934 года

Почти все основные характеристики leFH 16 были значительно превзойдены:

• длина ствола была увеличена на 6 калибров (63,1 см) – до 294,1 см;
• начальная скорость снаряда увеличилась на 79 м/с – до 470 м/с;
• максимальная дальность стрельбы увеличилась на 1400 м – до 10 675 м.

Наконец удалось выйти за предел требований военных необходимой дальности стрельбы – 10 км. Для этого вес снаряда был уменьшен почти на 1 кг при незначительно увеличенном весе взрывчатого вещества – до 1,845 кг. Ценой всех усовершенствований, которые были тщательно выверенными и продуманными, стало увеличение веса примерно 500 кг по сравнению с leFH 16 – вес leFH 18 в боевом положении составлял чуть больше 2000 кг.

Устройство leFH 18

Принципиально новым, отличным от leFH 16, был лафет с раздвижными станинами с клиновидным запиранием затвора и большими откидными сошниками, а также подвеска лафета. Боевая ось была снабжена рессорами, и в случае поломки в экстренной ситуации её можно было закрепить и использовать для медленного марша со скоростью не более 8 км/час.

Колеса leFH 18: слева литое из лёгкого сплава, справа деревянное с резиновой шиной

Благодаря трём точкам опоры, лафет с раздвижными станинами стал значительно более устойчив, что было немаловажно при увеличившийся начальной скорости снаряда. Существенно увеличился угол горизонтального обстрела – на 28° с каждой стороны, что стало большим преимуществом при стрельбе прямой наводкой.

В 1936 году были внедрены в производство более простые в производстве литые колеса из лёгкого сплава диаметром 130 см, с ободом шириной 10 см и стальными шарикоподшипниками. До этого использовались колёса с деревянными спицами и резиновыми шинами. Новые колёса были более крепкими и обеспечивали легкость хода. Вместо использовавшегося ранее тросового был введен более эффективный тормоз с внутренним расположением колодок и тормозными барабанами. При механической тяге из-за увеличения скорости и тягового усилия применялся дополнительный пневматический тормоз. Тем не менее, в войсках продолжали использоваться и деревянные колеса, в некоторых случаях могли устанавливаться деревянные колеса от leFH 16.

Вверху leFH 18, буксируемая тягачом, на колесо из лёгкого сплава надета резиновая шина (http://www.warrelics.eu), внизу leFH 18 на конной тяге (http://historywarsweapons.com)

Применение механической тяги имело значительные преимущества перед конной: дальность суточного перехода в первом случае была в 6–10 раз больше, скорость передвижения составляла до 40 км/ч, выше была мобильность в ходе боя, не нужен был фураж для лошадей, требовалось меньше людей. При транспортировке орудие цеплялась напрямую без передка к лёгкому или среднему полугусеничному тягачу-транспортёру.

Щитовое прикрытие новой гаубицы больше не было прямоугольным, а приобрело сложную трапециевидную форму с неровным большим основанием вверху. Снизу к лафету прикреплялся откидной щиток, применявшийся на боевой позиции для защиты ног расчета от пуль и осколков. Новым был накатник ствола, расположенный сверху ствола, который с помощью сжатого воздуха после отката возвращал ствол в боевое положение. Устройство состояло из пневматического цилиндра, цилиндра сжатия и поршня со штоком.

Гаубица leFH 18M. Орудие, модернизировано из leFH 18, использовалось в армии Финляндии

Верхний станок в люльке лафета имел тормоз отката с кожухом и гидравлическим компенсатором, содержащим 6,2 л жидкости для тормоза отката. На верхнюю часть ствола был установлен накатник, наполненный 3 л сжатого воздуха и 5,4 л жидкости под давлением 55 атмосфер, который сразу после выстрела возвращал ствол в боевое положение. Направляющие полозья/рёбра люльки были удлинены назад – прежде всего, ради увеличения вертикального угла обстрела до 42°. При максимальной нагрузке на ствол во время выстрела направляющие периодически «вылетали».

Призматический клиновой затвор с кривошипом на казённой части ствола оснащался запирающим механизмом/предохранителем и выбрасывающим механизмом.

Гаубица leFH 18/40 (http://hobby-games.com.ua)

Наводчик располагался слева и осуществлял наводку по горизонту, наводка прицела по вертикали не была жестко связана со стволом: 2-й номер расчета осуществлял наводку по вертикали и отвечал за производство выстрела. Прицельное приспособление при таком способе наведения орудия имело бы сложную конструкцию, но было упрощёно путём внедрения индикаторного прицела с указателем дистанционных шкал прицела и орудийной стрелкой, что позволяло наводчику устанавливать вертикальную наводку независимо от ствола, а 2-му номеру расчёта нужно было только выравнивать стрелки на индикаторе, вращая маховик вертикальной наводки. Также имелась возможность быстрой наводки на подвижные цели, в том числе танки, что позволяло эффективно использовать leFH 18 с обученным расчётом на прямой наводке.

Ствол-моноблок выдерживал от 8000 до 10 000 выстрелов.

Модификации leFH 18 на колёсном лафете

По заказу правительства Нидерландов в 1939 году на заводе «Крупп» в Эссене был произведён экспортный вариант leFH 18, отличавшийся от немецкого стволом и небольшими конструктивными отличиями: при чуть меньшем весе орудия были увеличены вертикальные (+45°) и горизонтальные (60°) углы обстрела. Ствол был приспособлен для стрельбы снарядами, использовавшихся в армии Нидерландов. В 1940 году, после захвата Нидерландов, экспортные гаубицы в количестве около 80 штук стали трофеями вермахта и были приняты на вооружение армии Германии как leFH 18/39.

Гаубица leFH 18 на боевой позиции. Орудие камуфлировано (ЦАМО)

В 1941 году была предложена другая модернизация: на гаубицу стал устанавливаться сменный лейнер, что улучшило характеристики ствола и увеличило дальность стрельбы на 1700 м (до 12 325 м). Также стал устанавливаться дульный тормоз 60 см длиной, препятствовавший откату ствола. При выстреле поток газов попадал в две камеры дульного тормоза и рассеивался вбок и назад, что гасило значительную часть энергии отката, и таким образом уменьшался откат ствола. Начальная скорость снаряда при этом увеличилась на 70 м/с. Эта модификация стала обозначаться leFH 18М.

В марте 1942 года Гитлер лично потребовал совместить leFH 18 с лафетом от 7,5 см Pak 40. В тот же день «Рейнметалл-Борзиг» получила задачу проработать эту модификацию. Уже 15 октября она была готова для запуска в производство. После того, как в марте 1943 года первые 10 гаубиц были приняты вермахтом, в апреле 1943 года начался их массовый выпуск, а с 15 сентября того же года – и систематическая поставка в войска. Этот гибрид получил обозначение leFH 18/40.

К моменту сражения под Курском число leFH 18/40 достигло 418, а в совокупности выпуск этой модификации составил более половины всего производства лёгких полевых гаубиц за всё время.

Гаубица leFH 18 на боевой позиции, вид спереди (ЦАМО)

Модификация leFH 18/40 была одним из вынужденных решений, принятых под давлением условий военного времени. Ввиду большого количества имеющихся лафетов для 7,5 см Pak 40 производства «Рейнметалл-Борзиг» и большого спроса на leFH 18 инженеры и технологи производства в целях упрощения и унификации соединили верхний станок гаубицы со слегка модифицированным нижним станком от Pak 40. Такое изменение перераспределило роли номеров расчёта leFH 18/40: подъёмный механизм и спуск (у leFH 18 они были справа) переместился с правой стороны на левую, к наводчику орудия.

Орудие получило двойное подрессоривание боевой оси за счёт использования торсионов, которые при раздвигании станин автоматически разъединялись (приводя орудие в боевое положение). Была повышена эффективность дульного тормоза (за счет измененной конструкции) и улучшена проходимость за счет увеличения ширины обода колеса (вес leFH 18/40 больше чем Pak 40). Поскольку вес орудия в боевом положении снизился на 240 кг (в сравнении с leFH 18), устойчивость орудия также снизилась, несмотря на то, что высота линии огня уменьшилась. Угол горизонтального обстрела был увеличен до 60°. Тем не менее, станины лафета оказались слишком слабыми и гнулись при больших углах возвышения и максимальном заряде.

Гаубица leFH 18 на стрельбе прямой наводкой. НИЗАП, 20 августа 1942 года (ЦАМО)

Кроме того, фирмы «Рейнметалл», «Крупп» и «Шкода» до 1945 года разработали несколько усовершенствованных проектов и прототипов, которые в первую очередь были нацелены на увеличение максимальной дальности стрельбы и переход от прежнего колёсного лафета к лафету на вращающейся платформе.

Гаубица leFH 18/42 производства фирмы «Крупп» с длиной ствола 31 калибр по факту являлась улучшенной моделью гаубицы leFH 18M со стволом 28 калибров, за счёт чего дальность стрельбы увеличилась до 12 700 м.

Гаубица leFH 42 представляла собой улучшенный образец гаубицы leFH 18/40 с первоначальной максимальной дальностью стрельбы 13 000 м, но с меньшим на 170 кг весом (1630 кг), электроспуском и накатником под стволом в люльке, что позволяло уменьшить профиль орудия, и широким ободом колеса.

Слева рабочее место наводчика, справа надставка для прицела для стрельбы поверх щита (ЦАМО)

По-настоящему революционные проекты под обозначением leFH 43 фирм «Крупп» и «Шкода» использовали лафет с крестовидным основанием по типу 8,8 см Flak и 8,8 см Pak 43 для кругового обстрела, и после войны использовались во Франции и Швеции. Образец I фирмы «Крупп» с длиной ствола 28 калибров при начальной скорости снаряда в 720 м/с показал на полигонных испытаниях максимальную дальность стрельбы 15 000 м. Образец II фирмы «Крупп» имел длину ствола 35 калибров, что приближало ствол к стволу 100-мм пушки, и стрелял реактивными снарядами на дальность 16 500 м.

Производство leFH 18

В 1939 году в немецкой армии было 4862 гаубицы leFH 18. Количество принятых на вооружение leFH 18 на колёсном лафете с сентября 1939 по февраль 1945 гг. составляло 6933 единицы, максимальное количество было принято в 1940 и 1943 годах.

С марта 1943 по март 1945 гг. было принято 10 245 гаубиц leFH 18/40, из них 7807 – в 1944 году. Помимо колёсных лафетов, leFH 18 устанавливались на различные самоходные шасси, поэтому при подсчёте общего количества произведённых гаубиц надо учитывать и их.

Нижний станок гаубицы leFH 18 (ЦАМО)

Орудий модификации leFH 18/2, установленных на «Веспе» (Panzerhaubitze Wespe, Sd.Kfz. 124, Geschützwagen II für le.F.H.18/2 (Sf.) Wespe) было выпущено с февраля 1943 по май 1944 гг. 662 единицы. С марта 1943 по март 1945 гг. также было выпущено 1264 Sturmhaubitze 42 (StuH 42, 105-мм самоходная гаубица образца 1942 года).

У «Рейнметалла» и «Круппа» не хватало собственных производственных мощностей для исполнения других контрактов, поэтому в 1942 году они передали всё производство leFH 18 шести фирмам в Пильсене, Альтоне (район Гамбурга), Эльблонге, Магдебурге, Дортмунде и Борзигвальде.

Всего у промышленности было принято 19 104 гаубиц leFH 18 в 24 различных версиях, при этом leFH 18 оставалась стандартным орудием вермахта до 1945 года.

Изучение трофейных leFH 18 в СССР

Первые образцы leFH 18 были захвачены Красной армией уже в начале войны, но до полноценного изучения на полигонах Главного артиллерийского управления (ГАУ) дело дошло только в 1942 году. Из сохранившихся архивных документов видно, что исследованию подвергались немодернизированные leFH 18 ранних выпусков на колесах из легкого сплава. Исследования проходили независимо друг от друга на Гороховецком артиллерийском научно-исследовательском полигоне (АНИОП) и на научно-испытательном зенитном артиллерийском полигоне ГАУ (НИЗАП).

В документах НИЗАП гаубица обозначается как «105-мм лёгкая полевая гаубица образца 1934 года» – т.е., именовали орудие по году начала производства, а не принятия на вооружение. В ходе исследований орудия разбирались до винтика и описывались. Итогом исследований стал отчёт по научно-исследовательской работе и краткое описание орудия. Наибольший интерес представляет отчёт по НИР: в нем отмечены детали конструкции, привлёкшие внимание советских артиллеристов, при этом часть технических решений была впоследствии применена в советских артсистемах.

Гаубица leFH 18, вид со стороны расчёта (ЦАМО)

В выводах по итогам изучения leFH 18 на НИЗАП указывается, что гаубица, определённая как дивизионная, может перевозиться как конной, так и механической тягой, при этом её проходимость и манёвренность оценены как удовлетворительные. Общая компоновка и конструкция системы также сочтены удовлетворительными и представляющими интерес. Устройство системы, разборка и сборка сочтены простыми, в производстве гаубица тоже должна была быть проста. Заменителей и остродефицитных металлов в системе не отмечено, применение сварки, клёпки и литья оценено как равномерное. Отмечено, что широко применяется штамповка.

Конструкция ствола вызвала интерес в части переднего захвата и крепления трубы в казённике, который отличался значительной простотой обработки. Ввиду значительной простоты обработки трубы и разборки ствола, в случае разгара, не требовалось лейнирование – отмечалось, что дешевле заменить трубу. Указывалось, что затвор в эксплуатации удобен, его разборка и сборка просты. Вызвали интерес конструкция боевой плитки и вставные втулки, которыми выполнялись сложные по конфигурации отверстия.

В конструкции люльки были отмечены её сварная цапфенная обойма, крепление на люльке переднего конца накатника и конструкция линейки указателя.

В противооткатных устройствах заслуживающим изучения названы компенсатор и водяное охлаждение тормоза отката. Отмечалось, что компенсатор очень прост по устройству и значительно проще, чем пружинные компенсаторы, применяющиеся в советской артиллерии. Кроме того, вызвали интерес уплотняющие устройства в местах герметичных соединений, конструкция пробок, расположение вентиля в накатнике.

Верхний станок орудия вызвал интерес своей простотой и лёгкостью, а прицел – конструкцией корзины панорамы и надставкой к ней, позволяющей производить наводку поверх щитового прикрытия.

Пристального внимания удостоился нижний станок – внимательно были изучены ходовая часть, автоматическое включение и выключение подрессоривания и приведение орудия к трём точкам опоры, закрепление станин по-боевому, соединение станин в походном положении, летние откидные сошники.

По итогам исследований на полигонах ГАУ были получены следующие тактико-технические характеристики орудия:

• длина ствола – 28 калибров;
• число нарезов – 32;
• крутизна нарезки – 15°;
• длина отката – 1150 мм;
• длина системы в боевом положении – 5750 мм;
• ширина системы в боевом положении – 4800 мм;
• высота системы в боевом положении (угол наводки 0/40°) – 1800/2850 мм;
• высота линии огня – 1180 мм;
• клиренс – 390 мм;
• ширина хода – 1560 мм;
• вес системы в боевом положении – 1980 кг;
• вес системы в походном положении (для конной тяги) – 3265 кг;
• угол вертикального обстрела – от −5 до +40°;
• угол горизонтального обстрела – 56°;
• вес снаряда – 14,81 кг;
• расчёт орудия – 6–7 человек;
• скорострельность – 4–6 выстрелов в минуту.

Немаловажно, что на полигоны ГАУ leFH 18 попала всего с одним зарядом, и о том, что заряд переменный и от него зависит дальность стрельбы и начальная скорость снаряда, узнали лишь несколько позднее. Всего к орудию предусматривалось пять основных зарядов и один специальный. Для leFH 18 был разработан широкий спектр снарядов (более 20 типов): осколочно-фугасных, бронебойных, кумулятивных, агитационных, учебных и практических.

Заключение

Гаубица leFH 18 предназначалась для уничтожения и подавления живой силы, расположенной открыто или находящейся за лёгким укрытием, для подавления огневых точек и разрушения лёгких полевых укрытий, для действия по танкам или бронемашинам, для борьбы с артиллерией. Данная статья не претендует на полноту – она лишь рассказывает об истории появления и создания leFH 18. Количество модификаций и вариантов установки орудия на разные лафеты и самоходные шасси открывает огромные возможности для изучения. Это орудие оказалось очень удачным, технологичным в производстве и простым в обслуживании и ремонте и по праву может считаться одним из достижений немецкой оружейной мысли.

По ссылке можно ознакомиться с подробным фотообзором раннего образца гаубицы из экспозиции Центрального музея ВОВ на Поклонной Горе в Москве.

---

Источники и литература:

1. Документы фонда ГАУ, ЦАМО
2. Joachim Engelmann. Deutsche Leichte Feldhaubitzen 1935–1945. Arbeitspferde der Divisionsartillerie – Podzun Pallas Verlag, 1990
3. Joachim Engelmann. German light field artillery 1935–1945 – Schiffer Publishing, 1995
4. Справочник по германской артиллерии – М.: Воениздат, 1945
5. Боеприпасы артиллерии бывшей германской армии. Справочник ГАУ ВС СССР – М.: Воениздат, 1946

warspot.ru
