v образный двигатель

История автомобиля может служить своеобразной демонстрацией пытливости и настойчивости человеческого ума. Казалось бы, изобрели в 1883 году Даймлер с Майбахом двигатель внутреннего сгорания (одноцилиндровый), так пользуйтесь люди. Нет же, сразу обнаружились недостатки – маломощный он, нужен посильней. И процесс пошел – моторы стали больше и сильнее, число цилиндров начало увеличиваться, появились новые варианты их компоновки, одной из которых явился V образный двигатель.

О ДВС и его типах

Двигатель внутреннего сгорания может быть с внешним образованием топливной смеси (бензиновый) и с внутренним смесеобразованием – дизельный. Все они являются четырехтактными, и это надо отметить как одно из свойств, которыми обладает такой двигатель. Первый двигатель был мощностью чуть больше одной лошадиной силы, что оказалось явно недостаточно для его практического использования. Он был одноцилиндровый, само собой напрашивалось решение увеличить число цилиндров для увеличения мощности.

А как только число цилиндров становится больше одного, возникает вопрос, об их расположении. Невзирая на то, бензиновый это или дизельный двигатель, возможны такие варианты:

• рядный, все цилиндры располагаются друг за другом на одной линии;
• V образный, в нем цилиндры находятся под острым углом (обычно шестьдесят или девяносто градусов) друг относительно друга;
• оппозитный, его можно считать частным случаем V образного. В нем цилиндры находятся под углом 180°. Такой двигатель чаще всего используют в конструкции мотоцикла;
• W образный, его можно рассматривать как комбинацию оппозитного и V образного, установленного поверх оппозитного, и работающих на один коленчатый вал;
• звездообразный, это своеобразная комбинация из нескольких V образных двигателей, в которой цилиндры располагаются под углом между собой по всей окружности и работают на один коленвал. Используется в основном в самолетостроении.

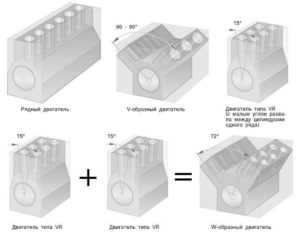

Некоторые из этих вариантов построения двигателей можно увидеть на приведенном ниже рисунке:

1- рядный; 2 – V образный; 3 – оппозитный; 4 – совмещенный V образный и рядный двигатель; 5 – W образный; 6 – совмещенный в W образной компоновке.

Для каждого из перечисленных вариантов свойственны свои достоинства и недостатки, но в настоящий момент более подробно будут рассмотрены V образные двигатели.

О конструкции V образного двигателя

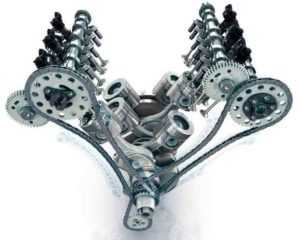

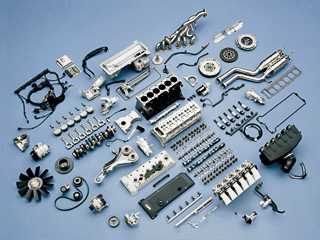

Что собой представляет современный V образный двигатель, можно понять, посмотрев приведенное фото

Даже беглого взгляда достаточно для понимания, какое это сложное изделие. Тем не менее, его можно считать закономерным этапом в развитии, которое прошел двигатель, в первую очередь, имея ввиду его практическое использование для автомобиля и мотоцикла.

После того, как резервы роста мощности, заложенные в увеличении диаметра цилиндра, были исчерпаны, стало расти их число. Тогда мотор начали делать с использованием нескольких цилиндров. Проще всего их оказалось разместить в ряд друг за другом. Так появился рядный двигатель, как бензиновый, так и дизельный.

Казалось бы, все хорошо, наращивай число цилиндров и увеличивай отдаваемую мотором мощность. Но при этом растут его габариты, а если учесть, что основное применение было рассчитано на конструкцию автомобиля и мотоцикла, то большой двигатель туда не помещался. В ходе проведения всех таких работ было установлено, что для автомобиля оптимальным является рядный четырех- или шестициндровый силовой агрегат. Такие двигатели используются также в настоящее время, как самые простые в производстве.

Появление v образного двигателя

Борьба за компактность привела к тому, что родился V образный двигатель, в нем цилиндры размещены под углом. Такое расположение позволило решить как минимум две задачи:

1. уменьшить габариты мотора, правда, надо отметить, что уменьшение длины сопровождалось увеличением ширины;
2. увеличить число цилиндров в одном моторе.

Однако следствием такого технического решения стало усложнение конструкции силового агрегата. Если для рядного требуется один блок цилиндров и один газораспределительный механизм, то для V образных силовых агрегатов их число увеличивается как минимум вдвое. Это приводит к значительному усложнению производства.

Кроме уже отмеченных, есть и другие недостатки, присущие V образной компоновке, но они тем или иным способом решаются, и на сегодняшний день такой силовой агрегат является чрезвычайно распространенным в мире моторов. В то же время, кроме использования на легковом автомобиле у таких моторов есть и другие варианты применения, для примера можно остановиться на следующих:

V образный мотор на мотоцикле

Особого внимания заслуживает оппозитный двигатель как разновидность V образного. Такая его конструкция оказалась подходящей для мотоцикла, хотя некоторые производители применяют его в автомобилях.

Первоначально, в течение длительного времени для мотоцикла хватало одноцилиндрового мотора. Однако проблема роста мощности силового агрегата коснулась и мотоцикла, вследствие чего на нем появился V образный мотор (2-цилиндровый). Сейчас можно только отметить – в конструкции мотоцикла характерно использование большого числа самых разнообразных типов моторов. Но стоит учесть, в настоящее время для всех видов мотоцикла характерно увеличение числа цилиндров, что позволяет поднять общую, «литровую» мощность мотора.

При этом наблюдается все большее использование четырехтактных моторов для мотоцикла, двухтактные из-за своей низкой надежности и ограниченном ресурсе остаются только в мотогонках. А для многоцилиндровых двигателей в условиях ограниченного места, характерного для мотоцикла, наиболее приемлемым будет применение V образного мотора.

Конечно, у мотоцикла есть свои, присущие только ему особенности, но это не имеет отношения к его типу. А V образные многоцилиндровые, в том числе и оппозитные моторы, используемые при создании мотоцикла, не собираются уступать свое место другим.

V образный дизель

На сегодняшний день наибольшей популярностью в Европе пользуются автомобили, в которых применяется дизельный силовой агрегат. Обусловлено это его высокой экономичностью, а также отличными эксплуатационными показателями. Как пример можно привести дизельный двигатель TD6.

По своим техническим характеристикам он соответствует самым высоким требованиям, этот дизельный мотор имеет шесть, расположенных по V образной схеме, цилиндров, общий объем может составлять до 2,7 литров, он способен развивать мощность до двухсот семи л.с., обеспечивая крутящий момент до четырехсот сорока Нм. При этом его вес не превышает двухсот двух кг.

Не касаясь других его характеристик, используемых в конструкции технических решений, стоит просто отметить, что по экспертным оценкам подобный дизельный силовой агрегат является несомненным лидером в классе шестицилиндровых V образных дизелей.

Однако это не единственный пример применения подобной концепции в построении двигателей. В тех случаях, когда требуется повышенная мощность при достаточно компактных размерах, чаще всего находит применение аналогичный дизельный силовой агрегат. Вот пример из прошлого столетия – 12 цилиндровый четырехтактный дизельный двигатель, устанавливаемый на легендарных танках Т-34. Это не единственный случай – высокая мощность и относительная компактность делает V образный двигатель незаменимым при создании самых разных устройств – от автомобилей до танков.

За не такую уж и длительную историю развития ДВС, были разработаны разные его модификации, отличающиеся различным исполнением и сложностью. Тем не менее, несмотря на все имеющиеся трудности в производстве и недостатки конструкции, V образный двигатель в настоящее время является одним из самых массовых вариантов ДВС.

znanieavto.ru

отличия и тонкости — DRIVE2

рост мощностей, оборотов и ожесточенная борьба за снижение себестоимости все расставили по местам. Простейший одноцилиндровый мотор для автомобилестроителей остался в далеком прошлом. Средний объем цилиндра двигателя обычного автомобиля сейчас — от трехсот до шестисот кубических сантиметров (плюс-минус сто «кубиков» в исключительных случаях вроде трехцилиндровой мотоколяски Smart или рядной 4,5-литровой «шестерки» внедорожника Nissan Patrol). Литровая мощность — от 35 л. с./л для безнаддувного дизеля до 100 л. с./л для форсированного бензинового мотора. Для серийных двигателей это оптимум, выходить за рамки которого просто невыгодно.
Сегодня двигатель мощностью 100 л. с. будет четырехцилиндровым, двухсотсильный будет иметь четыре, пять или шесть цилиндров, трехсотсильный — восемь…
Но как эти цилиндры расположить? Иными словами — по какой схеме строить многоцилиндровый двигатель?

Силы инерции от двух масс, вращающихся на одном валу поодаль друг от друга, создают свободный момент

В простейшем моторе есть свободные силы инерции, но нет моментов. Цилиндр-то один!

Простота хуже компактности
О чем болит голова у конструктора? Во-первых, о том, как упростить конструкцию двигателя, чтобы он был дешевле в производстве и легче в обслуживании.
Самый простой двигатель — рядный (мы будем обозначать такие двигатели индексами R2, R3, R4 и т. д.). Располагаем в ряд нужное количество цилиндров — получаем необходимый рабочий объем.
Двух- и трехцилиндровые двигатели встречаются на автомобилях нечасто, и рядные в том числе. Зато рядная «четверка» попала в самый массовый диапазон рабочего объема легковых автомобилей — от 1,0 до 2,3 л.

Рядный трехцилиндровый горизонтальный мотор микроавтобусов Subaru серии Е (рабочий объем — 1,0 или 1,2 л) снабжен балансирным валом

О силах и моментах
Вообще без вибраций поршневой двигатель внутреннего сгорания работать не может — так уж он устроен. Но бороться с ними нужно, и не только для повышения комфорта пассажиров.
Сильные неуравновешенные вибрации могут вызвать разрушения деталей мотора — со всеми вылетающими и выпадающими оттуда последствиями…
Отчего происходят вибрации? Во-первых, в некоторых схемах двигателей вспышки в цилиндрах происходят неравномерно. Таких схем конструкторы по возможности избегают или стараются делать массивней маховик — это помогает сгладить пульсации крутящего момента.
Во-вторых, при движении поршней вверх-вниз они то разгоняются, то замедляются, из-за чего возникают силы инерции — они сродни тем силам, что заставляют пассажиров автомобиля кланяться при торможении или вдавливают их в спинки сидений при разгоне.
В-третьих, шатун в двигателе движется вовсе не вверх-вниз, а совершает сложное движение. Да и возвратно-поступательное перемещение поршня от верхней мертвой точки к нижней тоже нельзя описать простой синусоидой.
Поэтому среди сил инерции появляются составляющие с удвоенной, утроенной, учетверенной частотой вращения коленвала… Этими так называемыми силами инерции высших порядков, как правило, пренебрегают — они по сравнению с основной силой инерции (которой присвоили первый порядок) очень малы. Исключение составляют силы инерции второго порядка, с которыми приходится считаться.
Плюс к этому, пары сил, приложенные на определенном расстоянии, образуют моменты — так происходит, когда в соседних цилиндрах силы инерции направлены в разные стороны.
Что сделать для того, чтобы уравновесить силы и моменты? Во-первых, можно выбрать схему мотора, в которой цилиндры и кривошипы коленчатого вала расположены таким образом, что силы и моменты взаимно уравновесят друг друга — всегда будут равны и направлены в противоположные стороны.
А если ни одна из уравновешенных схем не подходит — например, из компоновочных соображений? Тогда можно попытаться по-другому расположить шейки коленвала и применить всякого рода противовесы, создающие силы и моменты, равные по величине, но противоположные по направлению основным уравновешиваемым силам. Иногда это можно сделать, разместив противовесы на коленчатом валу мотора. А иногда — на дополнительных валах, которые называют балансирными валами противовращения. Называются они так потому, что крутятся в другую сторону, нежели коленвал. Но это усложняет и удорожает двигатель.
Чтобы облегчить описание степени уравновешенности разных двигателей, мы подготовили сводную таблицу. Зеленым в ней выделены самоуравновешенные силы и моменты, а красным — свободные (те, что не уравновешены и вырываются на свободу — через опоры силового агрегата проходят на кузов автомобиля).
Что же получается? Из распространенных типов двигателей абсолютно уравновешенных всего два — это рядная и оппозитная «шестерки». Теперь понимаете, почему BMW и Porsche так крепко держатся за такие моторы? Ну, а о причинах, по которым от них отказываются остальные, мы уже упоминали.
Теперь рассмотрим поподробнее остальные схемы.

Пример рядной четверки с балансирными валами — 2,3-литровый двигатель Saab. Валы располагаются по обе стороны от коленвала и с удвоенной скоростью вращаются в противоположные стороны

Это знакомая всем рядная четверка

Пятицилиндровый турбодизель Fiat TD 125 объемом 2387 куб. см образован путем добавления одного цилиндра к 1,9-литровой

Под каким углом расположить кривошипы коленвала рядной

Уравновешенные и не очень
Из двухцилиндровых двигателей на автомобилях нынче применяется только один — двухцилиндровый рядный мотор с коленчатым валом, у которого кривошипы направлены в одну сторону (например, такой стоит на отечественной Оке). Как видно, этот двигатель по степени уравновешенности похож на одноцилиндровый, поскольку оба поршня движутся вверх и вниз одновременно, в фазе. Для того, чтобы уравновесить свободные силы инерции первого порядка, в моторе Оки слева и справа от коленвала стоят два вала с противовесами. А как же быть с силами второго порядка?Для того, чтобы с ними справиться, пришлось бы добавить еще два балансирных вала, что на двухцилиндровом моторе, изначально предназначенном для маленьких и дешевых автомобилей, было бы совершенно неуместным.
Впрочем, это еще ничего — много двухцилиндровых моторов выпускалось вообще без балансирных валов. Так было, например, на малышках Fiat 500 образца 1957 года. Да, вибрации были, их старались погасить подвеской силового агрегата… Но мотор зато получался простым и дешевым!
Двухцилиндровый двигатель, у которого кривошипы направлены в разные стороны (под углом 180 о), можно встретить только на мотоциклах. Поскольку поршни в нем всегда движутся в противофазе, то он уравновешен лучше.
Однако равномерного чередования вспышек в цилиндрах можно добиться только на двухтактных моторах — такие двигатели можно было встретить на довоенных DKW и их прямых наследниках, пластиковых гэдээровских Трабантах. По причине простоты и дешевизны никаких балансирных валов на них тоже не было, а с возникающими вибрациями просто мирились.
Автомобиль с двухцилиндровым V-образным мотором припоминается только один — отечественный НАМИ-1.

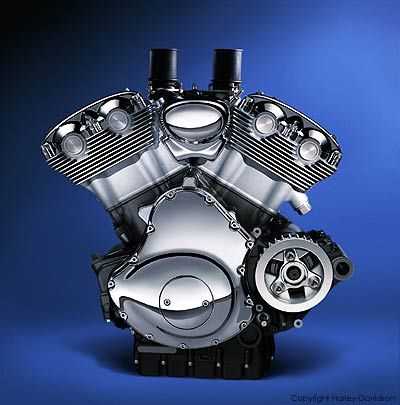

А до наших дней этот тип двигателя дожил только на мотоциклах — вспомните американский Harley Davidson и его японских последователей с их V-образными «двойками» во всей хромированной красе. Такой мотор можно уравновесить практически полностью с помощью противовесов на коленчатом валу, но достичь равномерного чередования вспышек невозможно.
Хорошо, что байкеры особого внимания на вибрации не обращают…
Автомобилей c оппозитным мотором, наиболее уравновешенным из всех двухцилиндровых, было немного — по экономическим и компоновочным соображениям. Можно упомянуть, например, французский Citroen 2CV.

Трехцилиндровый двигатель уравновешен хуже, чем рядная «четверка», и поэтому производители трехцилиндровых моторов — например, Subaru и Daihatsu — стараются оснащать их балансирными валами. Однако опелевские двигателисты, недавно снабдившие Opel Corsa новым трехцилиндровым мотором семейства Ecotec, и конструкторы двигателя «городского купе» Smart в целях удешевления и уменьшения механических потерь отказались от балансирного вала. Правда, трехцилиндровая Corsa уже была раскритикована немецкими автожурналистами: «По городу на переменных режимах ездить совершенно невозможно».
В самой популярной среди двигателистов рядной «четверке» остается свободной сила инерции второго порядка. Ее можно уравновесить только балансирным валом, вращающимся с удвоенной скоростью (вы не забыли — сила инерции второго порядка действует с удвоенной частотой?).
А для компенсации момента от балансирного вала придется ставить еще один, вращающийся в противоположную сторону.
Дорого? Безусловно. Однако, моторы с балансирными валами можно встретить на автомобилях Mitsubishi, Saab, Ford, Fiat, VW. Самый свежий пример — 2,2-литровая «четверка» из семейства Opel Ecotec.

Кстати, оппозитная «четверка» уравновешена лучше, чем рядная — здесь есть только момент от сил инерции второго порядка, который стремится развернуть двигатель вокруг вертикальной оси. Однако и «оппозитник» воздушного охлаждения легендарного Жука, и знаменитые «боксеры» Subaru обходились и обходятся без балансирных валов.

У рядных «пятерок» с уравновешенностью дела обстоят не очень. Силы инерции компенсируются, но вот моменты от этих сил… Во время работы двигателя по блоку постоянно «пробегает» волна изгибающего момента, поэтому блок должен быть весьма жестким. Однако и Mercedes-Benz, и Audi, и Volvo борются с вибрациями, дорабатывая подвеску силового агрегата. И только фиатовские мотористы применяют балансирный вал, который полностью уравновешивает все моменты.
Кстати, практически все «пятерки» образованы путем прибавления еще одного цилиндра к четырехцилиндровому двигателю — как кубики в конструкторе. Делают это для того, чтобы с минимальными производственными и конструкторскими затратами получить более мощные моторы. При этом всю начинку, включая поршни, шатуны, клапаны и т. д., можно взять от «четверки». Понадобятся иные блок и головка цилиндров и, само собой, коленчатый вал, кривошипы которого должны быть расположены под углом в 72 о.
О шестицилиндровых моторах — мечте с точки зрения уравновешенности — мы уже упоминали.

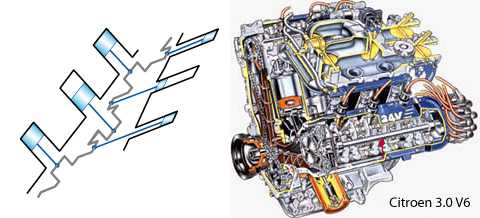

А вот в моторах V6, которые вытесняют рядные, ситуация с уравновешенностью такая же, как у «трешки», то есть не ахти. Поэтому балансирные валы можно увидеть на трехлитровом двигателе V6 Citroen/Peugeot или на новом 3,2-литровом моторе Mercedes-Benz М112. А на других моторах пытаются не усложнять конструкцию и стараются свести уровень вибраций к минимуму за счет усовершенствованной подвески силового агрегата и хитроумного смещенного расположения шатунных шеек коленчатого вала (как, например, на Audi V6).
Добавим сюда еще одно замечание — в моторах V6 с развалом в 90 о не обеспечивается равномерное чередование вспышек в цилиндрах. Возникающая неравномерность хода может компенсироваться за счет утяжеленного маховика, но лишь отчасти. Вот вам и еще один источник вибраций…
V-образные «восьмерки» с углом развала цилиндров в 90 о и коленвалом, кривошипы которого располагаются в двух взаимно перпендикулярных плоскостях, весьма неплохо уравновешены. В таком моторе можно обеспечить равномерное чередование вспышек, что тоже работает на плавность хода. Остаются неуравновешенными два момента, которые можно полностью утихомирить с помощью двух противовесов на коленчатом валу — на щеках крайних цилиндров.
Понимаете, почему американцы раньше других прочувствовали всю прелесть V-образных моторов?
Вибрации и тряски в своих автомобилях они очень не любят…
Напоследок можно поговорить о схемах необычных.
Сначала можно вспомнить про моторы V4. Таких было немного — европейский Ford образца 60-х годов (который стоял на автомобилях Ford Taunus, Capri и Saab 96) да чудо-двигатель отечественного Запорожца. Здесь не обошлось без уравновешивающего вала для момента от сил инерции первого порядка. Впрочем, конструкторы вышеупомянутых автомобилей выбирали эту схему из условий компактности и отчасти экономии, а не за хорошую уравновешенность.
А что насчет V-образных «десяток»? Как можно видеть, степень уравновешенности таких моторов точно такая же, как и у моторов R5.

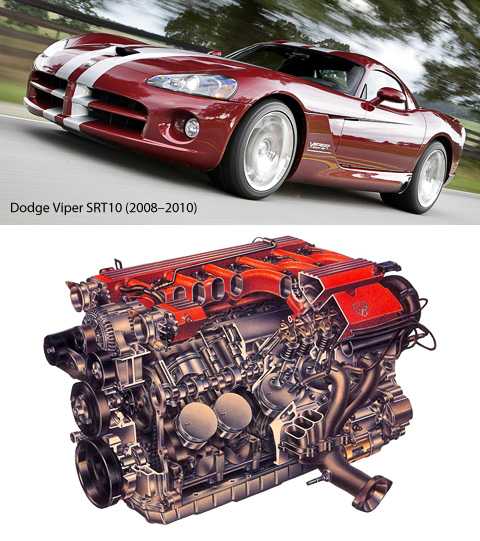

Впрочем, конструкторы некоторых моторов Формулы-1 или монстров Chrysler Viper и Dodge RAM, где стоят двигатели V10, о вибрациях думают далеко не в первую очередь.

VR6, VR5, W12…

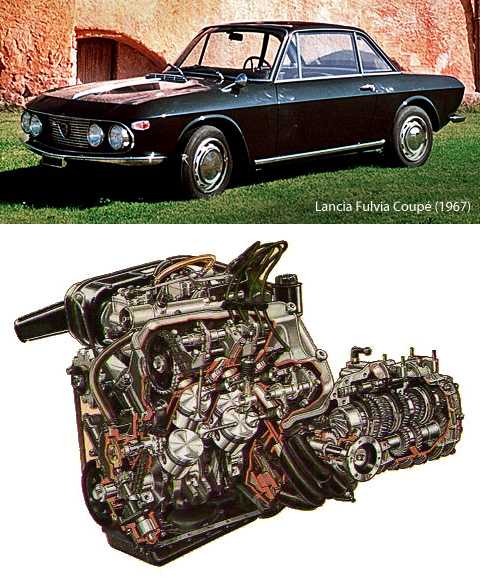

Помните, мы упоминали о V-образных моторах с малым углом развала блока — как на Лянчах?
Раньше таких схем избегали — уравновесить их сложнее, чем моторы с развалом в 60 о или 90 о, а выигрыш в компактности тогда ценили не так…
Но теперь ситуация изменилась. Во-первых, созданы и применяются гидроопоры силового агрегата, которые могут значительно ослабить вибрации. Во-вторых, пространство под капотом нынче на вес золота. Ведь кто раньше мог себе представить скромный хэтчбек с 2,8-литровым мотором? А теперь — пожалуйста: VW Golf VR6 предыдущего, третьего, поколения!
Этот знаменитый фольксвагеновский двигатель VR6, «V-образно-рядный» мотор (об этом и говорит обозначение VR), стал дальнейшим развитием V-образных двигателей с малым углом развала блока.
Цилиндры этого мотора разведены на еще меньший угол, чем на Лянчах — всего на 15 о. Гениальное решение — 2,8-литровая «шестерка» компактнее, чем обычный мотор V6, да еще и имеет одну головку блока! А в прошлом году на автомобилях Volkswagen Golf IV появился двигатель VR5 — это VR6, от которого «отрезали» один цилиндр.
После этого мотористы концерна VW вообще словно с цепи сорвались.

Теория и практика
Как видно, при выборе схемы силового агрегата конструкторы ставят во главу угла вовсе не степень уравновешенности. Главное — это удачно вписать в моторный отсек такой двигатель, который будет обладать наилучшим соотношением массы, размеров и мощности.
Потом, двигатели сейчас все чаще строятся по модульному принципу, и кульминацией этого стали фольксвагеновские изыски. Говоря упрощенно, на одной поршневой группе можно построить любой мотор — и трехцилиндровый, и W12.
А вибрации… Во-первых, следует различать теоретическую и действительную уравновешенность двигателя. Если коленчатый вал в сборе с маховиком не отбалансирован, а поршни и шатуны заметно отличаются по массе, то трясти будет даже рядную «шестерку».
А потом, действительная уравновешенность всегда значительно хуже теоретической — по причинам отклонения деталей от номинальных размеров и из-за деформации деталей под нагрузкой.
Так что вибрации «прорываются» из двигателя наружу при любой схеме. Поэтому автомобильные инженеры и уделяют такое внимание подвеске силового агрегата. На самом деле, конструкция и расположение опор двигателя — не менее важный фактор, чем степень уравновешенности самого мотора…

W-образный супермотор, который пока стоит на концепт-родстере и купе VW W12, — это два блока цилиндров VR6 (на фото хорошо видно шахматное расположение цилиндров), объединенных в одной отливке под углом 72 о. Длина 5,6-литрового 420-сильного мотора — всего 51 см, ширина — 70 см

www.drive2.ru

V образный двигатель — Как работает и где применяется

Современный мир представить без частных автомобилей просто невозможно. Машины могут быть роскошью, увлечением, возможностью получать адреналин и даже «кормильцем» семьи. Собственно, сердцем любого автомобиля остается мотор, одним из самых популярных видов которого считается распространенный V двигатель. Он работает по тому же принципу, что и любой другой ДВС, но отличается расположением цилиндров, благодаря которому V-образный двигатель и получил свое название.

Где используют V-образные двигатели

Если говорить откровенно, то популярность такого движка обусловлена тем, что он может использоваться буквально в любой сфере и устанавливаться на любое транспортное средство. Так, V-двигатели можно встретить в областях производства автомобилей, постройки кораблей и самолетов. Многие «V» сегодня ставят на мощные модели мотоциклов.

В общем, все зависит только от того, какие именно мощности требуются и для каких целей. Но, в большинстве случаев, V-движки идеально подходят для обеспечения выполнения поставленных задач.

Немаловажным остается и то, какое количество цилиндров в двигателе и как они расположены, ведь от этого зависит сила вибрации при работе, плавность и сбалансированность.

Виды и модификации V-двигателя

Чаще всего классификация автомобильных двигателей происходит исходя из порядка работы. Когда мы говорим о V-двигателях, порядок оказывается совершенно не важным, так как разделение на типы и классы идет исключительно по количеству цилиндров в движке и особенностях их расположения относительно друг друга.

Наиболее распространенными считаются движки, которые имеют угол расположения цилиндров в сорок пять и девяносто градусов. Также популярен и шестидесяти градусный угол. Чаще всего их можно встретить в серийных автомобилях и мотоциклах.

Основная классификация V-образных моторов в современном автопроизводстве выглядит следующим образом – бюджетные и серийные автомобили среднего класса используют V2 и V6. Среди производителей спортивных машин чаще всего можно встретить обычный или турбированный V8. Также существуют «V» 3, 4, 5, 10, 12, 14, 16, 18, 20 и 24.

Двух- и четырехцилиндровые движки используются исключительно в мотоциклах. Впрочем, особо мощные спортивные мотоциклы могут быть оснащены и более сильным V-двигателем, вплоть до шестицилиндрового. Для мотоциклов такие моторы обладают просто невероятной мощностью, позволяя развивать очень большую скорость.

В обычных серийных автомобилях вы скорее всего найдете под капотом шести- или восьмицилиндровую «V». Но, когда мы говорим о моделях со спортивными характеристиками, работает то же правило, что и для мотоциклов – многие ставят более мощные и сильные двигатели. Так, в премиумных спорткарах используются движки вплоть до мощнейшего V 12, а дорогие авто бизнес-класса с функцией «sport» могут быть оснащены десяткой. Однако, установка более сильного мотора является очень сложной задачей, так как для обеспечения его корректной работы требуется переработка практически всех базовых систем машины.

Далее стоит взглянуть на «высшую лигу» — самолеты и корабли. Здесь действительно настоящий рай для «V». Используется большой диапазон мощностей – от четырех цилиндров до двадцати четырех. По сути, в кораблестроении и авиации можно встретить буквально любой из классов подобного двигателя – пятерки, восьмерки, десятки, с двенадцатью и восемнадцатью цилиндрами – все это активно эксплуатируется в данных сферах. Это обусловлено тем, что в этих отраслях нужны, как очень мощные двигатели, так и достаточно слабые, для выполнения каких-то определенных задач. Например, если посмотреть на современный корабль, то быстро становится понятно, что ряд его жизненно важных систем не требует большой мощности, но вот надежность, который славятся V-двигатели, всегда в цене.

Преимущества V-образных двигателей

Каждый конструктор в наше время может выделять какие-то определенные преимущество V-движков, в зависимости от тех задач, которые перед ними ставятся. Однако, если смотреть со стороны, то все моторы обладают рядом общих плюсов, которые просто нельзя не заметить, сравнивая с более простым и старым R-мотором. Таким образом, среди главных преимуществ двигателя с цилиндрами, расположенными под угловым наклоном, можно выделить сразу несколько.

Мощность и компактность. По сути, V-двигатель изначально разрабатывался как раз для достижения больших мощностей, при сохранении удобного и относительно небольшого размера. Стоит отметить, что и с первой, и со второй задачей, конструкторы сумели справиться. Более того, во многом новые двигатели в свое время даже превзошли ожидания инженеров.

Так, главной проблемой R-образного движка всегда было направление сил на вал. При перпендикулярной направленности, увеличение крутящего момента в каждой новой модификации требовало невероятных усилий и денежных затрат. С изобретением «V» эта проблема ушла сама собой, так как теперь на вал силы начали действовать с двух сторон не перпендикулярно, а по касательной. Таким образом, ускорение вала стало достаточным благодаря силе инерции. В то же время, предыдущие поколения ДВС считаются наиболее проблемными именно из-за отсутствия возможности увеличения максимального крутящего момента.

Кроме прочего, V-двигатели оказались очень компактным решением, при достижении такой большой мощности. Размеры, как высота, так и длина, значительно меньше, чем у других устаревших моделей двигателей внутреннего сгорания.

Из важных преимуществ стоит выделить жесткий коленвал, позволяющий увеличить срок эксплуатации двигателя и прочность всей его конструкции. Немаловажным остается и то, что конструкторы сумели значительно увеличить диапазон рабочих частот – теперь движок быстро набирает обороты и даже на пределе своих возможностей остается максимально стабильным.

Основные минусы V-двигателей

Как показывает практика, даже при самых впечатляющих преимуществах, любые моторы имеют и свои неоспоримые минусы. К сожалению, V-двигатели не являются исключением.

Первое, и самое важное, что мешает использовать «V» буквально везде – сложность их конструкции. Это отражается на стоимости, а значит, далеко не каждый автомобиль ниже премиум-класса может оснащаться таким двигателем.

Более того, немаловажным остается и вторая проблема – большая ширина мотора. Он буквально в полтора раза больше, чем R-модели.

Однако главная проблема – сильная вибрация. Двигатель действительно очень сильно вибрирует и требует просто колоссальных сил и знаний для тонкой сбалансированности работы. Именно поэтому встретить самые мощные V 12 можно только на очень дорогих автомобилях спорт-класса. Проблема частично решается утяжелением некоторых частей конструкции, но это идет в разрез с главным принципом современных спорткаров, при создании которых инженеры борются буквально за облегчение каждого болтика.

Развитие V-образных двигателей

Большинство специалистов уверены, что в будущем наиболее распространенными моторами во всех моделях и классах машин станут именно V-двигатели. Конечно, недостатки у них есть, но уже сегодня все они постепенно нивелируются за счет новых разработок автопроизводителей.

Более того, их конструкция значительно более удобна для различных модификаций – любой V-движок, который эксплуатируется в наше время, еще не до конца доработан, в плане использования всего потенциала. То есть, с 1905 года, когда первые был приобретен патент на такой вид мотора, до сегодняшнего дня, когда автомобилестроение достигло небывалых высот, у V-образного двигателя все еще впереди. В ближайших планах переработка конструкции и снижение стоимости, чтобы была возможность оснащать даже бюджетные серийные авто популярных производителей.

servicing-auto.ru

Двигатели. Рядный? V-образный? «Оппозит»? — ДРАЙВ

	Алексей Воскресенский, Леонид Голованов (<a href=’http://www.autoreview.ru/knowhow/num188/likbez1.htm’>Авторевю</a>), 20 июля 2010. Иллюстрации DRIVE.RU и фирм-производителей
	Рядный шестицилиндровый двигатель — редкий пример абсолютно уравновешенного мотора. Вымирающий вид. А какой ещё архитектуры бывают ДВС и на что она влияет?

В начале XX века, когда конструкторская мысль бушевала вовсю, двигатель рабочим объёмом 10 л мог быть как одноцилиндровым, так, к примеру, и рядной «восьмёркой». Тогда никого особо не удивляли установленная на автомобиле рядная «шестёрка» объёмом 23 л или семицилиндровый звездообразный мотор с аэроплана…

Однако рост мощностей, оборотов и ожесточенная борьба за снижение себестоимости всё расставили по местам. Простейший одноцилиндровый мотор для автомобилестроителей остался в далёком прошлом. Средний объём цилиндра двигателя обычного автомобиля сейчас — от трёхсот до шестисот кубических сантиметров. Литровая мощность — от 35 л.с./л для безнаддувного дизеля до 100 л.с./л для форсированного бензинового «атмосферника». Для серийных двигателей это оптимум, выходить за рамки которого просто невыгодно.

Очень маленькие цилиндры часто встречаются на японских микролитражках: например, объём рядной «четвёрки» у Subaru R1 — всего 658 см³. Из «европейцев» отличился трёхцилиндровый дизельный Smart — 799 «кубиков». Есть цилиндры-напёрстки и у «корейцев»: трехцилиндровый Matiz — это 796 «кубиков», а четырёхцилиндровый — 995. «Четвёркой» объёмом 1086 см³ оснащаются Hyundai i10 и Kia Picanto. На другом полюсе — конечно же «американцы». Объём V-образной «восьмёрки» купе Chevrolet Corvette Z06 составляет 7011 см³. Хотя японцы, например, оснащали внедорожник Nissan Patrol предыдущего поколения рядной «шестёркой» TB48DE объёмом 4758 «кубиков».

Сегодня двигатель мощностью 100 л.с. в большинстве случаев окажется четырёхцилиндровым, у 200-сильного будет четыре, пять или шесть цилиндров, у 300-сильного — восемь… Но как эти цилиндры расположить? Иными словами — по какой схеме строить многоцилиндровый двигатель?

Простота хуже компактности

• Двигатель R3 (А). Угол между кривошипами — 120°.
• Добиться равномерности вспышек в двухцилиндровом двигателе (В) можно только при двухтактном цикле.
• А такой мотор (C), например, стоит на «Оке». Поршни движутся синфазно.

Двух- и трёхцилиндровые двигатели встречаются на автомобилях нечасто, хотя мода на «двухгоршковые» моторчики набирает обороты. Тому способствуют продвинутые системы смесеобразования и применение турбонаддува (как, например, на 85-сильной двухцилиндровой турбоверсии хэтчбека Fiat 500). А вот рядная «четвёрка» попала в самый массовый диапазон рабочего объёма легковых автомобилей — от 1,0 до 2,4 л.

В современных четырёхтактных двухцилиндровых двигателях, вроде турбомотора Фиата 500, проблему вибраций отчасти решает балансирный вал.

Пятицилиндровые рядные моторы появились на серийных автомобилях сравнительно недавно — в середине 70-х годов. Первым был Mercedes-Benz со своими дизельными «пятёрками» — они появились в 1974 году (на модели 300D с кузовом W123). Через два года увидел свет пятицилиндровый двухлитровый бензиновый двигатель Audi. А в конце 80-х годов такие моторы сделали Volvo и FIAT.

Рядные «шестёрки», до недавнего времени столь популярные в Европе, нынче во мгновение ока стали вымирающим видом. А про рядную «восьмёрку» и говорить нечего — с ней практически распрощались еще в 30-х годах. Почему?

Ответ прост. С ростом числа цилиндров двигатель становится длиннее, и это создаёт массу неудобств при компоновке. Например, втиснуть поперёк моторного отсека переднеприводного автомобиля рядную «шестёрку» удавалось в считанных случаях — можно припомнить лишь английский Austin Maxi 2200 середины 60-х годов (тогда конструкторам пришлось спрятать коробку передач под двигателем) и Volvo S80 с суперкомпактной коробкой передач.

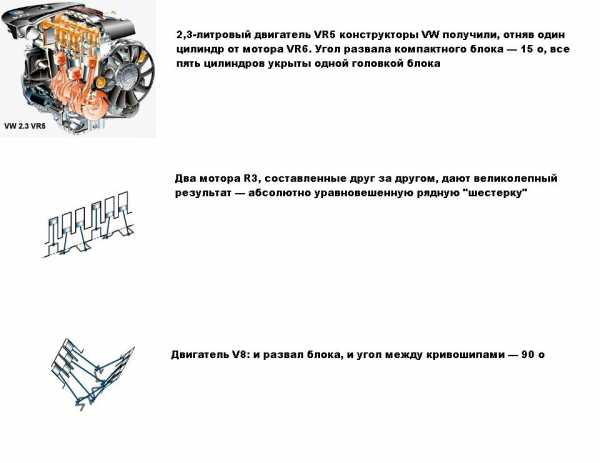

Два мотора R3, составленные друг за другом, дают великолепный результат — абсолютно уравновешенную рядную «шестёрку».

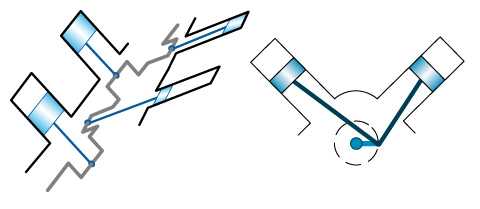

Как укоротить рядный мотор? Его можно «распилить» пополам, поставить две половинки рядом друг с другом и заставить работать на один коленвал. Такие моторы, у которых цилиндры расположены в виде латинской буквы V, вдвое короче рядных — наибольшее распространение получили двигатели с углом развала блока 60° и 90°. А V-образный мотор с углом развала блока 180°, в котором цилиндры расположены друг против друга, называют оппозитным (или «боксером» — обозначения В2, В4, В6 и т. д. происходят именно от слова boxer).

Такие моторы сложнее рядных — например, у них две головки цилиндров (каждая со своей прокладкой и коллекторами), больше распредвалов, сложнее схема их привода. А оппозитные двигатели ещё и занимают много места в ширину. Поэтому из компоновочных соображений они применяются довольно редко — производителей «боксеров» можно пересчитать по пальцам.

А как сделать V-образный двигатель еще компактнее? Одно из простых, на первый взгляд, решений — установить угол развала блока менее 60°. Действительно, такие моторы были, но редко — можно вспомнить, например, автомобили Lancia Fulvia 70-х годов с моторами V4, угол развала блока которых составлял 23°. Почему же этим не пользовались все? Дело в том, что перед конструктором двигателя всегда стоит ещё одна проблема — вибрации.

О силах и моментах

Отчего возникают вибрации? Во-первых, в некоторых схемах двигателей вспышки в цилиндрах происходят неравномерно. Таких схем конструкторы по возможности избегают или стараются делать массивней маховик — это помогает сгладить пульсации крутящего момента. Во-вторых, при движении поршней вверх-вниз они то разгоняются, то замедляются, из-за чего возникают силы инерции — сродни тем силам, что заставляют пассажиров автомобиля кланяться при торможении или вдавливают их в спинки сидений при разгоне. В-третьих, шатун в двигателе движется вовсе не вверх-вниз, а совершает сложное движение. Да и возвратно-поступательное перемещение поршня от верхней мёртвой точки к нижней тоже нельзя описать простой синусоидой.

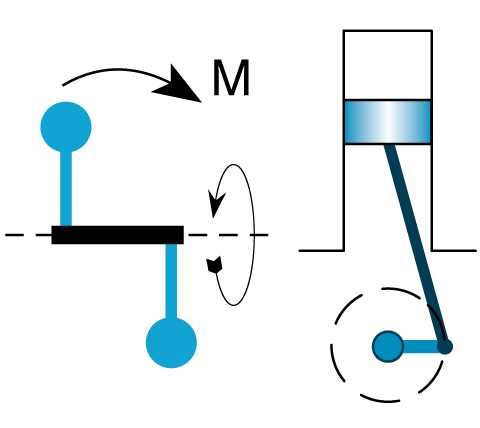

• Силы инерции от двух масс, вращающихся на одном валу поодаль друг от друга, создают свободный момент.
• В простейшем моторе есть свободные силы инерции, но нет моментов. Цилиндр-то один.

Поэтому среди сил инерции появляются составляющие с удвоенной, утроенной, учетверённой частотой вращения коленвала… Этими так называемыми силами инерции высших порядков, как правило, пренебрегают — они по сравнению с основной силой инерции (которой присвоили первый порядок) очень малы. Исключение составляют силы инерции второго порядка, с которыми приходится считаться. Плюс к этому, пары сил, приложенные на определённом расстоянии, образуют моменты — так происходит, когда в соседних цилиндрах силы инерции направлены в разные стороны.

Что сделать для того, чтобы уравновесить силы и моменты? Во-первых, можно выбрать схему мотора, в которой цилиндры и кривошипы коленчатого вала расположены таким образом, что силы и моменты взаимно уравновесят друг друга — всегда будут равны и направлены в противоположные стороны.

Яркий представитель вымершего племени автомобилей с рядной «восьмёркой» — модель 1930-х годов Alfa Romeo 8C.

А если ни одна из уравновешенных схем не подходит — например, из компоновочных соображений? Тогда можно попытаться по-другому расположить шейки коленвала и применить всякого рода противовесы, создающие силы и моменты, равные по величине, но противоположные по направлению основным уравновешиваемым силам. Иногда это можно сделать, разместив противовесы на коленчатом валу мотора. А иногда — на дополнительных валах, которые называют балансирными валами противовращения. Называются они так потому, что крутятся в другую сторону, нежели коленвал. Но это усложняет и удорожает двигатель.

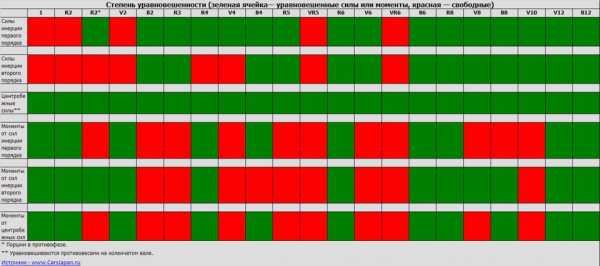

Чтобы облегчить описание степени уравновешенности разных двигателей, мы подготовили сводную таблицу. Зелёным в ней выделены самоуравновешенные силы и моменты, а красным — свободные (те, что не уравновешены и вырываются на свободу — через опоры силового агрегата проходят на кузов автомобиля).

Что же получается? Из распространённых типов двигателей абсолютно уравновешенных всего два — это рядная и оппозитная «шестёрки». Теперь понимаете, почему BMW и Porsche так крепко держатся за такие моторы? Ну а о причинах, по которым от них отказываются остальные, мы уже упоминали. Теперь рассмотрим поподробнее остальные схемы.

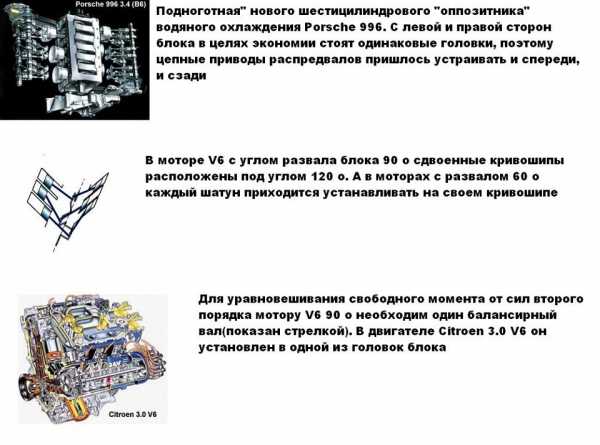

Шестицилиндровый «оппозитник» водяного охлаждения Porsche. С левой и правой сторон блока в целях экономии стоят одинаковые головки, поэтому цепные приводы распредвалов пришлось устраивать и спереди, и сзади.

Уравновешенные и не очень

Впрочем, это ещё ничего — много двухцилиндровых моторов выпускалось вообще без балансирных валов. Так было, например, на малышках Fiat 500 образца 1957 года. Да, вибрации были, их старались погасить подвеской силового агрегата… Но мотор зато получался простым и дешёвым! Дешевизна двухцилиндровых двигателей соблазняет разработчиков и сегодня: не зря же эту схему использовали создатели самого доступного автомобиля планеты, индийского хэтчбека Tata Nano.

Машин с оппозитной «двойкой» — по экономическим и компоновочным соображениям — было немного. Можно упомянуть, например, французский Citroen 2CV.

Двухцилиндровый двигатель, у которого кривошипы направлены в разные стороны (под углом 180°), можно встретить сегодня только на мотоциклах. Поскольку поршни в нём всегда движутся в противофазе, то он уравновешен лучше. Однако равномерного чередования вспышек в цилиндрах можно добиться только на двухтактных моторах — такие двигатели устанавливались на довоенные DKW и их прямых наследников, пластиковые гэдээровские Трабанты. По причине простоты и дешевизны никаких балансирных валов на них тоже не было, а с возникающими вибрациями просто мирились.

Автомобиль с двухцилиндровым V-образным мотором припоминается только один — отечественный НАМИ-1. А до наших дней этот тип двигателя дожил только на мотоциклах — вспомните американский Harley Davidson и его японских последователей с их V-образными «двойками» во всей хромированной красе. Такой мотор можно уравновесить практически полностью с помощью противовесов на коленчатом валу, но достичь равномерного чередования вспышек невозможно. Хорошо, что байкеры особого внимания на вибрации не обращают…

НАМИ-1 — прототип 1927 года.

Трёхцилиндровый двигатель уравновешен хуже, чем рядная «четвёрка», и поэтому производители трёхцилиндровых моторов — например, Subaru и Daihatsu — стараются оснащать их балансирными валами. В своё время опелевские двигателисты решили отказаться от балансирного вала, разрабатывая трёхцилиндровый мотор семейства Ecotec для Корсы второго поколения — в целях удешевления и уменьшения механических потерь. И трёхцилиндровая Corsa после дебюта в 1996-м была раскритикована немецкими автожурналистами: «По городу на переменных режимах ездить совершенно невозможно».

В самой популярной среди двигателистов рядной «четвёрке» остаётся свободной сила инерции второго порядка. Её можно уравновесить только балансирным валом, вращающимся с удвоенной скоростью. (Вы не забыли — сила инерции второго порядка действует с удвоенной частотой?) А для компенсации момента от балансирного вала придётся ставить ещё один, вращающийся в противоположную сторону. Дорого? Безусловно. Однако моторы с балансирными валами можно встретить на автомобилях Mitsubishi, Saab, Ford, Fiat и самых разных марок концерна Volkswagen.

Пример рядной «четвёрки» с балансирными валами — двухлитровый двигатель Audi. Валы располагаются по обе стороны от коленвала и с удвоенной скоростью вращаются в противоположные стороны. Здесь балансирные валы расположены снизу и соединены зубчатой передачей, а раньше (как, например, на приведённом на картинке внизу двигателе Saab 2.3) их располагали сверху и у каждого был свой шкив цепного привода.

Кстати, оппозитная «четвёрка» уравновешена лучше, чем рядная, — здесь есть только момент от сил инерции второго порядка, который стремится развернуть двигатель вокруг вертикальной оси. Однако и «оппозитник» воздушного охлаждения легендарного «Жука», и знаменитые «боксеры» Subaru обходились и обходятся без балансирных валов.

Subaru из компоновочных соображений предпочитает рядной «четвёрке» оппозитную. Что до вибраций, то силы инерции второго порядка у «боксера» уравновешены, но момент от них всё же остаётся свободным.

У рядных «пятёрок» с уравновешенностью дела обстоят не очень. Силы инерции компенсируются, но вот моменты от этих сил… Во время работы двигателя по блоку постоянно «пробегает» волна изгибающего момента, поэтому блок должен быть весьма жёстким. Однако и Mercedes-Benz, и Audi, и Volvo борются с вибрациями, дорабатывая подвеску силового агрегата или применяя специальные противовесы (как у наддувной «пятёрки» 2.5 TFSI на Audi TT RS). И только фиатовские мотористы применяли балансирный вал, который полностью уравновешивал все моменты.

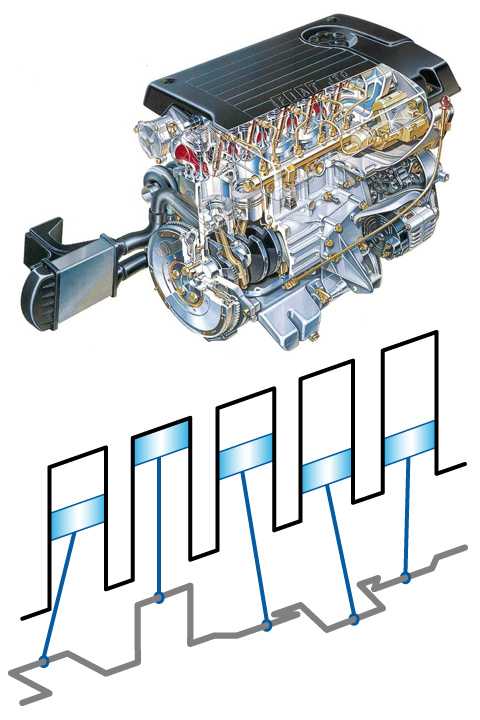

• На картинке FIAT JTD от хэтчбека Croma — потомок пятицилиндрового турбодизеля Fiat TD 125 объёмом 2387 см³, образованного путём добавления одного цилиндра к 1,9-литровой «четвёрке» TD 100. Балансирный вал — слева, в нижней части картера.
• Под каким углом расположить кривошипы коленвала рядной «пятёрки»? 360° делим на пять… Правильно — 72°!

Кстати, практически все «пятёрки» образованы путём прибавления ещё одного цилиндра к четырёхцилиндровому двигателю — как кубики в конструкторе. Делают это для того, чтобы с минимальными производственными и конструкторскими затратами получить более мощные моторы. При этом всю начинку, включая поршни, шатуны, клапаны и т. д., можно взять от «четвёрки». Понадобятся иные блок и головка цилиндров и, само собой, коленчатый вал, кривошипы которого должны быть расположены под углом в 72°.

О шестицилиндровых моторах — мечте с точки зрения уравновешенности — мы уже упоминали. А вот в моторах V6, которые вытесняют рядные «шестёрки», ситуация с уравновешенностью такая же, как у «трёшки», то есть не ахти. Поэтому, например, балансирным валом в развале блока цилиндров был оснащён самый первый двигатель V6 фирмы Mercedes-Benz — заслуженный М112 с тремя клапанами на цилиндр. У трёхлитровой «шестёрки» концерна PSA вал находился в одной из головок блока. На других моторах того времени инженеры пытались не усложнять конструкцию и старались свести уровень вибраций к минимуму за счёт усовершенствованной подвески силового агрегата и хитроумного смещённого расположения шатунных шеек коленчатого вала (как, например, на Audi V6).

• В моторе V6 с углом развала блока 90° сдвоенные кривошипы расположены под углом 120°. А в моторах с развалом 60° каждый шатун приходится устанавливать на своём кривошипе.
• Для уравновешивания свободного момента от сил второго порядка мотору V6 90° необходим один балансирный вал (показан стрелкой). В двигателе Citroen 3.0 V6 он был установлен в одной из головок блока.

У новейших мерседесовских двигателей V6 угол развала блока сократился до 60°, в результате чего необходимость в балансирном вале отпала.

Добавим сюда ещё одно замечание — в моторах V6 с развалом в 90° не обеспечивается равномерное чередование вспышек в цилиндрах. Возникающая неравномерность хода может компенсироваться за счёт утяжелённого маховика, но лишь отчасти. Вот вам и ещё один источник вибраций…

Двигатели V8 с углом развала цилиндров в 90° и коленвалом, кривошипы которых располагаются в двух взаимно перпендикулярных плоскостях, весьма неплохо уравновешены. В таком моторе можно обеспечить равномерное чередование вспышек, что тоже работает на плавность хода. Остаются неуравновешенными два момента, которые можно полностью утихомирить с помощью двух противовесов на коленчатом валу — на щеках крайних цилиндров. Понимаете, почему американцы раньше других прочувствовали всю прелесть V-образных моторов? Вибрации и тряски в своих автомобилях они очень не любят…

Двигатель V8: и развал блока, и угол между кривошипами — 90°.

Напоследок можно поговорить о схемах необычных. Сначала вспомнить о моторах V4. Таких было немного — европейский Ford образца 60-х годов (который стоял на автомобилях Ford Taunus, Capri и Saab 96) да чудо-двигатель отечественного «Запорожца». Здесь не обошлось без уравновешивающего вала для момента от сил инерции первого порядка. Впрочем, конструкторы вышеупомянутых автомобилей выбирали эту схему из условий компактности и отчасти экономии, а не за хорошую уравновешенность.

• Ford и ЗАЗ выбрали экзотику: мотор V4, в котором и угол развала блока, и угол между кривошипами составляют 90°.
• Угол развала цилиндров моторов V2 колеблется от 25° до 90°.

А что насчёт V-образных «десяток»? Как можно видеть, степень уравновешенности таких моторов точно такая же, как и у моторов R5. Впрочем, конструкторы прежних моторов Формулы-1 или монстров Dodge Viper и Dodge RAM, где стоят двигатели V10, о вибрациях думали далеко не в первую очередь.

Как жаль, что Viper и его коллосальный V10 — уже история.

Двигателями V10 отметилась целая череда знаковых машин: BMW M5, Audi S6 и S8, а также RS6 с наддувной «десяткой». Не говоря уже об автомобилях Lamborghini. Наконец, Lexus LFA тоже оснащается двигателем V10.

Ну а прочие схемы легко свести к предыдущим. Например, оппозитная «восьмёрка» (пример применения — гоночные болиды Porsche 917) — это две «четвёрки», работающие на один коленвал. А V-образный и оппозитный двенадцатицилиндровые двигатели можно свести к двум рядным «шестёркам».

VR6, VR5, W12…

Но теперь ситуация изменилась. Во-первых, повсеместно применяются гидроопоры силового агрегата, которые значительно ослабляют вибрации. Во-вторых, пространство под капотом нынче на вес золота. Ведь кто раньше мог себе представить скромный хэтчбек с 2,8-литровым мотором? А теперь — пожалуйста! Всё началось с Фольксвагена Golf VR6 третьего поколения.

Знаменитый фольксвагеновский двигатель VR6, «V-образно-рядный» мотор (об этом и говорит обозначение VR), стал дальнейшим развитием V-образных двигателей с малым углом развала блока. Цилиндры этого мотора разведены на ещё меньший угол, чем на Лянчах, — всего на 15°. Угол настолько мал, что такой мотор называют ещё «смещённо-рядным». Гениальное решение — «шестёрка» 2.8 компактнее, чем обычный мотор V6, да ещё и имеет одну головку блока! Потом появился двигатель VR5 — это VR6, от которого «отрезали» один цилиндр. После этого мотористы концерна Volkswagen вообще словно с цепи сорвались.

Двигатель VR5 2.3 конструкторы Фольксвагена получили, отняв один цилиндр от мотора VR6. Угол развала компактного блока — 15°, все пять цилиндров укрыты одной головкой блока.

Они придумали суперкомпактный двигатель W12, который дебютировал в 1998 году на концепт-каре W12 Roadster. Это два двигателя VR6, установленные под углом 72° на одном коленвале. Но прежде в серию пошёл мотор W8, которым оснащалась топ-модель седана Passat. Там тоже два мотора VR6, от которых «отрезано» по два цилиндра и которые тоже объединены в одном блоке на одном коленвале. Когда-то в Вольфсбурге подумывали и о восемнадцатицилиндровом двигателе — но в итоге остановились на W16 с четырьмя турбокомпрессорами, который разгоняет Bugatti Veyron до 431 км/ч.

Супермотор W12, показанный на концепте имени себя, приводит в движение представительские модели фирм Audi, Volkswagen и Bentley. На фото хорошо видно шахматное расположение цилиндров пары блоков, объединённых в одной отливке под углом 72°. Длина 420-сильного мотора — всего 51 см, ширина — 70 см.

Почему же таких моторов не было раньше? Взгляните, к примеру, на коленвал двигателя W12 — такое технологу и в страшном сне не приснится! Создателям новых схем должен помогать компьютер. Чтобы просчитать все варианты угла развала блока, расположения шатунных шеек, порядка вспышек в цилиндрах и выбрать самый уравновешенный, без помощи вычислительных мощностей обойтись очень сложно.

Теория и практика

А вибрации… Во-первых, следует различать теоретическую и действительную уравновешенность двигателя. Если коленчатый вал в сборе с маховиком не отбалансирован, а поршни и шатуны заметно отличаются по массе, то трясти будет даже рядную «шестёрку». А потом, действительная уравновешенность всегда значительно хуже теоретической — по причинам отклонения деталей от номинальных размеров и из-за деформации узлов под нагрузкой. Так что вибрации «прорываются» из двигателя наружу при любой схеме. Поэтому автомобильные инженеры и уделяют такое внимание подвеске силового агрегата. На самом деле конструкция и расположение опор двигателя — не менее важный фактор, чем степень уравновешенности самого мотора…

Материал адаптирован к публикации с разрешения ООО «Газета «Авторевю». Все права на перепечатку принадлежат Авторевю.

www.drive.ru

Двигатели. Рядный? V-образный? «Оппозит»? — DRIVE2

взято из: www.drive.ru/technic/2010/07/20/3453536.html
начале XX века, когда конструкторская мысль бушевала вовсю, двигатель рабочим объёмом 10 л мог быть как одноцилиндровым, так, к примеру, и рядной «восьмёркой». Тогда никого особо не удивляли установленная на автомобиле рядная «шестёрка» объёмом 23 л или семицилиндровый звездообразный мотор с аэроплана…

Однако рост мощностей, оборотов и ожесточенная борьба за снижение себестоимости всё расставили по местам. Простейший одноцилиндровый мотор для автомобилестроителей остался в далёком прошлом. Средний объём цилиндра двигателя обычного автомобиля сейчас — от трёхсот до шестисот кубических сантиметров. Литровая мощность — от 35 л.с./л для безнаддувного дизеля до 100 л.с./л для форсированного бензинового «атмосферника». Для серийных двигателей это оптимум, выходить за рамки которого просто невыгодно.

Очень маленькие цилиндры часто встречаются на японских микролитражках: например, объём рядной «четвёрки» у Subaru R1 — всего 658 см³. Из «европейцев» отличился трёхцилиндровый дизельный Smart — 799 «кубиков». Есть цилиндры-напёрстки и у «корейцев»: трехцилиндровый Matiz — это 796 «кубиков», а четырёхцилиндровый — 995. «Четвёркой» объёмом 1086 см³ оснащаются Hyundai i10 и Kia Picanto. На другом полюсе — конечно же «американцы». Объём V-образной «восьмёрки» купе Chevrolet Corvette Z06 составляет 7011 см³. Хотя японцы, например, оснащали внедорожник Nissan Patrol предыдущего поколения рядной «шестёркой» TB48DE объёмом 4758 «кубиков».

Сегодня двигатель мощностью 100 л.с. в большинстве случаев окажется четырёхцилиндровым, у 200-сильного будет четыре, пять или шесть цилиндров, у 300-сильного — восемь… Но как эти цилиндры расположить? Иными словами — по какой схеме строить многоцилиндровый двигатель?

Простота хуже компактности

О чём болит голова у конструктора? Во-первых, о том, как упростить конструкцию двигателя, чтобы он был дешевле в производстве и легче в обслуживании. Самый простой двигатель — рядный (мы будем обозначать такие моторы индексами R2, R3, R4 и т. д.). Располагаем в ряд нужное количество цилиндров — получаем необходимый рабочий объём.

Двигатель R3 (А). Угол между кривошипами — 120°.
Добиться равномерности вспышек в двухцилиндровом двигателе (В) можно только при двухтактном цикле.
А такой мотор ©, например, стоит на «Оке». Поршни движутся синфазно.
Двух- и трёхцилиндровые двигатели встречаются на автомобилях нечасто, хотя мода на «двухгоршковые» моторчики набирает обороты. Тому способствуют продвинутые системы смесеобразования и применение турбонаддува (как, например, на 85-сильной двухцилиндровой турбоверсии хэтчбека Fiat 500). А вот рядная «четвёрка» попала в самый массовый диапазон рабочего объёма легковых автомобилей — от 1,0 до 2,4 л.

В современных четырёхтактных двухцилиндровых двигателях, вроде турбомотора Фиата 500, проблему вибраций отчасти решает балансирный вал.

Пятицилиндровые рядные моторы появились на серийных автомобилях сравнительно недавно — в середине 70-х годов. Первым был Mercedes-Benz со своими дизельными «пятёрками» — они появились в 1974 году (на модели 300D с кузовом W123). Через два года увидел свет пятицилиндровый двухлитровый бензиновый двигатель Audi. А в конце 80-х годов такие моторы сделали Volvo и FIAT.

Рядные «шестёрки», до недавнего времени столь популярные в Европе, нынче во мгновение ока стали вымирающим видом. А про рядную «восьмёрку» и говорить нечего — с ней практически распрощались еще в 30-х годах. Почему?

Ответ прост. С ростом числа цилиндров двигатель становится длиннее, и это создаёт массу неудобств при компоновке. Например, втиснуть поперёк моторного отсека переднеприводного автомобиля рядную «шестёрку» удавалось в считанных случаях — можно припомнить лишь английский Austin Maxi 2200 середины 60-х годов (тогда конструкторам пришлось спрятать коробку передач под двигателем) и Volvo S80 с суперкомпактной коробкой передач.

Два мотора R3, составленные друг за другом, дают великолепный результат — абсолютно уравновешенную рядную «шестёрку».

Как укоротить рядный мотор? Его можно «распилить» пополам, поставить две половинки рядом друг с другом и заставить работать на один коленвал. Такие моторы, у которых цилиндры расположены в виде латинской буквы V, вдвое короче рядных — наибольшее распространение получили двигатели с углом развала блока 60° и 90°. А V-образный мотор с углом развала блока 180°, в котором цилиндры расположены друг против друга, называют оппозитным (или «боксером» — обозначения В2, В4, В6 и т. д. происходят именно от слова boxer).

Такие моторы сложнее рядных — например, у них две головки цилиндров (каждая со своей прокладкой и коллекторами), больше распредвалов, сложнее схема их привода. А оппозитные двигатели ещё и занимают много места в ширину. Поэтому из компоновочных соображений они применяются довольно редко — производителей «боксеров» можно пересчитать по пальцам.

А как сделать V-образный двигатель еще компактнее? Одно из простых, на первый взгляд, решений — установить угол развала блока менее 60°. Действительно, такие моторы были, но редко — можно вспомнить, например, автомобили Lancia Fulvia 70-х годов с моторами V4, угол развала блока которых составлял 23°. Почему же этим не пользовались все? Дело в том, что перед конструктором двигателя всегда стоит ещё одна проблема — вибрации.

О силах и моментах

Вообще без вибраций поршневой двигатель внутреннего сгорания работать не может — так уж он устроен. Но бороться с ними нужно, и не только для повышения комфорта пассажиров. Сильные неуравновешенные вибрации могут вызвать разрушения деталей мотора — со всеми вылетающими и выпадающими оттуда последствиями…
Отчего возникают вибрации? Во-первых, в некоторых схемах двигателей вспышки в цилиндрах происходят неравномерно. Таких схем конструкторы по возможности избегают или стараются делать массивней маховик — это помогает сгладить пульсации крутящего момента. Во-вторых, при движении поршней вверх-вниз они то разгоняются, то замедляются, из-за чего возникают силы инерции — сродни тем силам, что заставляют пассажиров автомобиля кланяться при торможении или вдавливают их в спинки сидений при разгоне. В-третьих, шатун в двигателе движется вовсе не вверх-вниз, а совершает сложное движение. Да и возвратно-поступательное перемещение поршня от верхней мёртвой точки к нижней тоже нельзя описать простой синусоидой.

Силы инерции от двух масс, вращающихся на одном валу поодаль друг от друга, создают свободный момент.
В простейшем моторе есть свободные силы инерции, но нет моментов. Цилиндр-то один.
Поэтому среди сил инерции появляются составляющие с удвоенной, утроенной, учетверённой частотой вращения коленвала… Этими так называемыми силами инерции высших порядков, как правило, пренебрегают — они по сравнению с основной силой инерции (которой присвоили первый порядок) очень малы. Исключение составляют силы инерции второго порядка, с которыми приходится считаться. Плюс к этому, пары сил, приложенные на определённом расстоянии, образуют моменты — так происходит, когда в соседних цилиндрах силы инерции направлены в разные стороны.

Что сделать для того, чтобы уравновесить силы и моменты? Во-первых, можно выбрать схему мотора, в которой цилиндры и кривошипы коленчатого вала расположены таким образом, что силы и моменты взаимно уравновесят друг друга — всегда будут равны и направлены в противоположные стороны.

Яркий представитель вымершего племени автомобилей с рядной «восьмёркой» — модель 1930-х годов Alfa Romeo 8C.

А если ни одна из уравновешенных схем не подходит — например, из компоновочных соображений? Тогда можно попытаться по-другому расположить шейки коленвала и применить всякого рода противовесы, создающие силы и моменты, равные по величине, но противоположные по направлению основным уравновешиваемым силам. Иногда это можно сделать, разместив противовесы на коленчатом валу мотора. А иногда — на дополнительных валах, которые называют балансирными валами противовращения. Называются они так потому, что крутятся в другую сторону, нежели коленвал. Но это усложняет и удорожает двигатель.

Чтобы облегчить описание степени уравновешенности разных двигателей, мы подготовили сводную таблицу. Зелёным в ней выделены самоуравновешенные силы и моменты, а красным — свободные (те, что не уравновешены и вырываются на свободу — через опоры силового агрегата проходят на кузов автомобиля).

Степень уравновешенности (зелёная ячейка — уравновешенные силы или моменты, красная — свободные)
1 R2 R2* V2 B2 R3 R4 V4 B4 R5 VR5 R6 V6 VR6 B6 R8 V8 B8 V10 V12 B12
Силы инерции первого порядка
Силы инерции второго порядка
Центробежные силы**
Моменты от сил инерции первого порядка
Моменты от сил инерции второго порядка
Моменты от центробежных сил

* Поршни в противофазе.
** Уравновешиваются противовесами на коленчатом вале.

Что же получается? Из распространённых типов двигателей абсолютно уравновешенных всего два — это рядная и оппозитная «шестёрки». Теперь понимаете, почему BMW и Porsche так крепко держатся за такие моторы? Ну а о причинах, по которым от них отказываются остальные, мы уже упоминали. Теперь рассмотрим поподробнее остальные схемы.

Шестицилиндровый «оппозитник» водяного охлаждения Porsche. С левой и правой сторон блока в целях экономии стоят одинаковые головки, поэтому цепные приводы распредвалов пришлось устраивать и спереди, и сзади.

Уравновешенные и не очень

Из двухцилиндровых двигателей на автомобилях нынче применяется только один — двухцилиндровый рядный мотор с коленчатым валом, у которого кривошипы направлены в одну сторону (такой, например, стоял на отечественной «Оке»). Как видно, этот двигатель по степени уравновешенности похож на одноцилиндровый, поскольку оба поршня движутся вверх и вниз одновременно, в фазе. Для того чтобы уравновесить свободные силы инерции первого порядка, в моторе «Оки» слева и справа от коленвала применялись два вала с противовесами. А как же быть с силами второго порядка? Для того чтобы с ними справиться, пришлось бы добавить ещё два балансирных вала, что на двухцилиндровом моторе, изначально предназначенном для маленьких и дешёвых автомобилей, было бы совершенно неуместным.

Впрочем, это ещё ничего — много двухцилиндровых моторов выпускалось вообще без балансирных валов. Так было, например, на малышках Fiat 500 образца 1957 года. Да, вибрации были, их старались погасить подвеской силового агрегата… Но мотор зато получался простым и дешёвым! Дешевизна двухцилиндровых двигателей соблазняет разработчиков и сегодня: не зря же эту схему использовали создатели самого доступного автомобиля планеты, индийского хэтчбека Tata Nano.

Машин с оппозитной «двойкой» — по экономическим и компоновочным соображениям — было немного. Можно упомянуть, например, французский Citroen 2CV.

Двухцилиндровый двигатель, у которого кривошипы направлены в разные стороны (под углом 180°), можно встретить сегодня только на мотоциклах. Поскольку поршни в нём всегда движутся в противофазе, то он уравновешен лучше. Однако равномерного чередования вспышек в цилиндрах можно добиться только на двухтактных моторах — такие двигатели устанавливались на довоенные DKW и их прямых наследников, пластиковые гэдээровские Трабанты. По причине простоты и дешевизны никаких балансирных валов на них тоже не было, а с возникающими вибрациями просто мирились.

Автомобиль с двухцилиндровым V-образным мотором припоминается только один — отечественный НАМИ-1. А до наших дней этот тип двигателя дожил только на мотоциклах — вспомните американский Harley Davidson и его японских последователей с их V-образными «двойками» во всей хромированной красе. Такой мотор можно уравновесить практически полностью с помощью противовесов на коленчатом валу, но достичь равномерного чередования вспышек невозможно. Хорошо, что байкеры особого внимания на вибрации не обращают…

НАМИ-1 — прототип 1927 года.

Трёхцилиндровый двигатель уравновешен хуже, чем рядная «четвёрка», и поэтому производители трёхцилиндровых моторов — например, Subaru и Daihatsu — стараются оснащать их балансирными валами. В своё время опелевские двигателисты решили отказаться от балансирного вала, разрабатывая трёхцилиндровый мотор семейства Ecotec для Корсы второго поколения — в целях удешевления и уменьшения механических потерь. И трёхцилиндровая Corsa после дебюта в 1996-м была раскритикована немецкими автожурналистами: «По городу на переменных режимах ездить совершенно невозможно».

В самой популярной среди двигателистов рядной «четвёрке» остаётся свободной сила инерции второго порядка. Её можно уравновесить только балансирным валом, вращающимся с удвоенной скоростью. (Вы не забыли — сила инерции второго порядка действует с удвоенной частотой?) А для компенсации момента от балансирного вала придётся ставить ещё один, вращающийся в противоположную сторону. Дорого? Безусловно. Однако моторы с балансирными валами можно встретить на автомобилях Mitsubishi, Saab, Ford, Fiat и самых разных марок концерна Volkswagen.

Пример рядной «четвёрки» с балансирными валами — двухлитровый двигатель Audi. Валы располагаются по обе стороны от коленвала и с удвоенной скоростью вращаются в противоположные стороны. Здесь балансирные валы расположены снизу и соединены зубчатой передачей, а раньше (как, например, на приведённом на картинке внизу двигателе Saab 2.3) их располагали сверху и у каждого был свой шкив цепного привода.

Кстати, оппозитная «четвёрка» уравновешена лучше, чем рядная, — здесь есть только момент от сил инерции второго порядка, который стремится развернуть двигатель вокруг вертикальной оси. Однако и «оппозитник» воздушного охлаждения легендарного «Жука», и знаменитые «боксеры» Subaru обходились и обходятся без балансирных валов.

Subaru из компоновочных соображений предпочитает рядной «четвёрке» оппозитную. Что до вибраций, то силы инерции второго порядка у «боксера» уравновешены, но момент от них всё же остаётся свободным.

У рядных «пятёрок» с уравновешенностью дела обстоят не очень. Силы инерции компенсируются, но вот моменты от этих сил… Во время работы двигателя по блоку постоянно «пробегает» волна изгибающего момента, поэтому блок должен быть весьма жёстким. Однако и Mercedes-Benz, и Audi, и Volvo борются с вибрациями, дорабатывая подвеску силового агрегата или применяя специальные противовесы (как у наддувной «пятёрки» 2.5 TFSI на Audi TT RS). И только фиатовские мотористы применяли балансирный вал, который полностью уравновешивал все моменты.

На картинке FIAT JTD от хэтчбека Croma — потомок пятицилиндрового турбодизеля Fiat TD 125 объёмом 2387 см³, образованного путём добавления одного цилиндра к 1,9-литровой «четвёрке» TD 100. Балансирный вал — слева, в нижней части картера.
Под каким углом расположить кривошипы коленвала рядной «пятёрки»? 360° делим на пять… Правильно — 72°!
Кстати, практически все «пятёрки» образованы путём прибавления ещё одного цилиндра к четырёхцилиндровому двигателю — как кубики в конструкторе. Делают это для того, чтобы с минимальными производственными и конструкторскими затратами получить более мощные моторы. При этом всю начинку, включая поршни, шатуны, клапаны и т. д., можно взять от «четвёрки». Понадобятся иные блок и головка цилиндров и, само собой, коленчатый вал, кривошипы которого должны быть расположены под углом в 72°.

О шестицилиндровых моторах — мечте с точки зрения уравновешенности — мы уже упоминали. А вот в моторах V6, которые вытесняют рядные «шестёрки», ситуация с уравновешенностью такая же, как у «трёшки», то есть не ахти. Поэтому, например, балансирным валом в развале блока цилиндров был оснащён самый первый двигатель V6 фирмы Mercedes-Benz — заслуженный М112 с тремя клапанами на цилиндр. У трёхлитровой «шестёрки» концерна PSA вал находился в одной из головок блока. На других моторах того времени инженеры пытались не усложнять конструкцию и старались свести уровень вибраций к минимуму за счёт усовершенствованной подвески силового агрегата и хитроумного смещённого расположения шатунных шеек коленчатого вала (как, например, на Audi V6).

В моторе V6 с углом развала блока 90° сдвоенные кривошипы расположены под углом 120°. А в моторах с развалом 60° каждый шатун приходится устанавливать на своём кривошипе.
Для уравновешивания свободного момента от сил второго порядка мотору V6 90° необходим один балансирный вал (показан стрелкой). В двигателе Citroen 3.0 V6 он был установлен в одной из головок блока.

У новейших мерседесовских двигателей V6 угол развала блока сократился до 60°, в результате чего необходимость в балансирном вале отпала.

Добавим сюда ещё одно замечание — в моторах V6 с развалом в 90° не обеспечивается равномерное чередование вспышек в цилиндрах. Возникающая неравномерность хода может компенсироваться за счёт утяжелённого маховика, но лишь отчасти. Вот вам и ещё один источник вибраций…

Двигатели V8 с углом развала цилиндров в 90° и коленвалом, кривошипы которых располагаются в двух взаимно перпендикулярных плоскостях, весьма неплохо уравновешены. В таком моторе можно обеспечить равномерное чередование вспышек, что тоже работает на плавность хода. Остаются неуравновешенными два момента, которые можно полностью утихомирить с помощью двух противовесов на коленчатом валу — на щеках крайних цилиндров. Понимаете, почему американцы раньше других прочувствовали всю прелесть V-образных моторов? Вибрации и тряски в своих автомобилях они очень не любят…

Двигатель V8: и развал блока, и угол между кривошипами — 90°.

Напоследок можно поговорить о схемах необычных. Сначала вспомнить о моторах V4. Таких было немного — европейский Ford образца 60-х годов (который стоял на автомобилях Ford Taunus, Capri и Saab 96) да чудо-двигатель отечественного «Запорожца». Здесь не обошлось без уравновешивающего вала для момента от сил инерции первого порядка. Впрочем, конструкторы вышеупомянутых автомобилей выбирали эту схему из условий компактности и отчасти экономии, а не за хорошую уравновешенность.

Ford и ЗАЗ выбрали экзотику: мотор V4, в котором и угол развала блока, и угол между кривошипами составляют 90°.
Угол развала цилиндров моторов V2 колеблется от 25° до 90°.
А что насчёт V-образных «десяток»? Как можно видеть, степень уравновешенности таких моторов точно такая же, как и у моторов R5. Впрочем, конструкторы прежних моторов Формулы-1 или монстров Dodge Viper и Dodge RAM, где стоят двигатели V10, о вибрациях думали далеко не в первую очередь.

Как жаль, что Viper и его коллосальный V10 — уже история.

Двигателями V10 отметилась целая череда знаковых машин: BMW M5, Audi S6 и S8, а также RS6 с наддувной «десяткой». Не говоря уже об автомобилях Lamborghini. Наконец, Lexus LFA тоже оснащается двигателем V10.

Ну а прочие схемы легко свести к предыдущим. Например, оппозитная «восьмёрка» (пример применения — гоночные болиды Porsche 917) — это две «четвёрки», работающие на один коленвал. А V-образный и оппозитный двенадцатицилиндровые двигатели можно свести к двум рядным «шестёркам».

VR6, VR5, W12…

Помните, мы упоминали о V-образных моторах с малым углом развала блока — как на Лянчах? Раньше таких схем избегали — уравновесить их сложнее, чем моторы с развалом в 60° или 90°, а выигрыш в компактности тогда ценили не так…
Но теперь ситуация изменилась. Во-первых, повсеместно применяются гидроопоры силового агрегата, которые значительно ослабляют вибрации. Во-вторых, пространство под капотом нынче на вес золота. Ведь кто раньше мог себе представить скромный хэтчбек с 2,8-литровым мотором? А теперь — пожалуйста! Всё началось с Фольксвагена Golf VR6 третьего поколения.

Знаменитый фольксвагеновский двигатель VR6, «V-образно-рядный» мотор (об этом и говорит обозначение VR), стал дальнейшим развитием V-образных двигателей с малым углом развала блока. Цилиндры этого мотора разведены на ещё меньший угол, чем на Лянчах, — всего на 15°. Угол настолько мал, что такой мотор называют ещё «смещённо-рядным». Гениальное решение — «шестёрка» 2.8 компактнее, чем обычный мотор V6, да ещё и имеет одну головку блока! Потом появился двигатель VR5 — это VR6, от которого «отрезали» один цилиндр. После этого мотористы концерна Volkswagen вообще словно с цепи сорвались.

Двигатель VR5 2.3 конструкторы Фольксвагена получили, отняв один цилиндр от мотора VR6. Угол развала компактного блока — 15°, все пять цилиндров укрыты одной головкой блока.

Они придумали суперкомпактный двигатель W12, который дебютировал в 1998 году на концепт-каре W12 Roadster. Это два двигателя VR6, установленные под углом 72° на одном коленвале. Но прежде в серию пошёл мотор W8, которым оснащалась топ-модель седана Passat. Там тоже два мотора VR6, от которых «отрезано» по два цилиндра и которые тоже объединены в одном блоке на одном коленвале. Когда-то в Вольфсбурге подумывали и о восемнадцатицилиндровом двигателе — но в итоге остановились на W16 с четырьмя турбокомпрессорами, который разгоняет Bugatti Veyron до 431 км/ч.

Супермотор W12, показанный на концепте имени себя, приводит в движение представительские модели фирм Audi, Volkswagen и Bentley. На фото хорошо видно шахматное расположение цилиндров пары блоков, объединённых в одной отливке под углом 72°. Длина 420-сильного мотора — всего 51 см, ширина — 70 см.

Почему же таких моторов не было раньше? Взгляните, к примеру, на коленвал двигателя W12 — такое технологу и в страшном сне не приснится! Создателям новых схем должен помогать компьютер. Чтобы просчитать все варианты угла развала блока, расположения шатунных шеек, порядка вспышек в цилиндрах и выбрать самый уравновешенный, без помощи вычислительных мощностей обойтись очень сложно.

Теория и практика

Как видно, при выборе схемы силового агрегата конструкторы ставят во главу угла вовсе не степень уравновешенности. Главное — это удачно вписать в моторный отсек такой двигатель, который будет обладать наилучшим соотношением массы, размеров и мощности. Потом, двигатели сейчас всё чаще строятся по модульному принципу. Говоря упрощённо, на одной поршневой группе можно построить любой мотор — и трёхцилиндровый, и W12. Вслед за Фольксвагеном на модульные конструкции переходит всё больше производителей. Новейшая линейка моторов Mercedes — тому отличное подтверждение.
А вибрации… Во-первых, следует различать теоретическую и действительную уравновешенность двигателя. Если коленчатый вал в сборе с маховиком не отбалансирован, а поршни и шатуны заметно отличаются по массе, то трясти будет даже рядную «шестёрку». А потом, действительная уравновешенность всегда значительно хуже теоретической — по причинам отклонения деталей от номинальных размеров и из-за деформации узлов под нагрузкой. Так что вибрации «прорываются» из двигателя наружу при любой схеме. Поэтому автомобильные инженеры и уделяют такое внимание подвеске силового агрегата. На самом деле конструкция и расположение опор двигателя — не менее важный фактор, чем степень уравновешенности самого мотора…

Материал адаптирован к публикации с разрешения ООО «Газета «Авторевю». Все права на перепечатку принадлежат Авторевю.

www.drive2.com
