Узкофюзеляжный самолёт — Википедия

Материал из Википедии — свободной энциклопедии

Узкофюзеляжный самолёт — пассажирский самолёт с диаметром фюзеляжа до 4 метров. В сравнении с широкофюзеляжными самолётами узкофюзеляжные берут на борт гораздо меньшее количество пассажиров и имеют, как правило, меньшую дальность полёта. Максимальная пассажировместимость — 289 человек (Boeing 757—300).

К узкофюзеляжным самолётам в частности относятся:

  • Airbus А320 — самый массовый европейский пассажирский реактивный самолёт[1].
  • Boeing 737 — самый массовый пассажирский реактивный самолёт в мире[1].
  • Boeing 757 — самый большой узкофюзеляжный самолет в мире.
  • МС-21 — разрабатываемый российский ближне-среднемагистральный пассажирский самолёт.
  • Ил-62М — узкофюзеляжный самолёт с самой большой дальностью полёта.
  • Ту-154 — самый массовый советский пассажирский реактивный самолёт,

а также Ту-134, Ту-204, Ил-18, FMA Cóndor, McDonnell Douglas DC-9, McDonnell Douglas MD-80, Sud Aviation Caravelle, Vickers VC10 и другие.

ru.wikipedia.org

Виды пассажирских самолетов, какие бывают пассажирские самолеты

Современные пассажирские самолеты позволяют оперативно преодолевать большие расстояния. Существующие воздушные суда различаются по габаритам и количеству пассажиров, а также по расстоянию, которое они в состоянии преодолевать.

В соответствии с этими параметрами существуют следующие виды пассажирских самолетов:

  1. Широкофюзеляжные.
  2. Узкофюзеляжные.
  3. Региональные самолеты.
  4. Местные самолеты.

Широкофюзеляжные пассажирские самолеты

Широкофюзеляжные самолеты обычно называются аэробусами, они обладают двумя проходами между рядами пассажирских кресел. Средний диаметр фюзеляжа подобных воздушных судов составляет примерно 5-6 метров, благодаря чему в салоне можно разместить до десяти кресел в одном ряду. Благодаря этой особенности, в зависимости от модификации, широкофюзеляжный самолет в состоянии взять на борт от 230 до 500 пассажиров. Длина некоторых самолетов этого типа может превышать семьдесят метров.

Широкофюзеляжные самолеты появились в начале 1970 года, причиной для их создания послужил бурный рост пассажирских перевозок на большие расстояния. Появление подобных воздушных судов позволило существенно увеличить пассажиропоток, а также сократить расход топлива. Эти пассажирские самолеты применяются для полетов на средние и большие расстояния. Все типы пассажирских самолетов с широким фюзеляжем делятся на однопалубные и двухпалубные.

Самый большой самолет в мире A380 в состоянии вместить 853 пассажира.

Узкофюзеляжные пассажирские самолеты

Воздушные суда этого типа отличаются более скромными габаритами. Максимальный диаметр фюзеляжа подобных самолетов не превышает четырех метров, а салон обладает всего одним проходом между креслами. Дальность полета подобных самолетов меньше, чем у предыдущего класса, по этой причине они обычно летают на средние расстояния. Максимальная вместимость салона узкофюзеляжных самолетов составляет 289 пассажиров. Самым большим воздушным судном этого класса является Boeing 757-300.

Региональные пассажирские самолеты

Воздушные суда этого типа представляют собой небольшие самолеты, с салоном вместительностью 30-100 человек. Подобные самолеты обычно применяются на внутренних рейсах. Первые модели воздушных судов этого типа появились в 1950 году, когда возникла необходимость в более экономичных самолетах для региональных авиалиний. Эти воздушные суда обычно комплектуются турбовинтовыми двигателями, которые позволяют существенно снизить эксплуатационные расходы. Новые самолеты этого типа комплектуются реактивными двигателями.

Подобные самолеты обладают достаточно тесным и узким салоном, поэтому ручная кладь обычно размещается в специализированном отсеке и выдается пассажирам после посадки. Главное преимущество подобных судов заключается в том, что их обслуживание может производиться даже в небольших аэропортах.

Местные пассажирские самолеты

Воздушные суда этого типа обладают компактными габаритами и салоном, максимальная вместимость которого составляет двадцать человек. Максимальное расстояние, которое в состоянии преодолевать такие самолеты, не превышает 1000 километров. Эти воздушные суда, как правило, комплектуются поршневыми или турбовинтовыми двигателями, что позволяет существенно снизить расходы на их эксплуатацию.

Какая скорость у самолета напрямую зависит от его вида, а также от особенностей конструкции. Воздушные суда, летающие на большие расстояния, обычно обладают более высокой скоростью, что дает возможность им находиться меньше времени в пути.

alpina.aero

Как отличить самолеты Airbus и Boeing

Как часто вы задумывались, что какой самолет пролетает над вами или на каком вы собираетесь в путешествие? Это Боинг или Эйрбас? Это A330 или B777?

Здесь представлена простая инструкция для опознания типа и модели самолетов для тех, кто интересуется авиацией. Попробуем сделать эту инструкцию наглядной насколько это возможно.

Как опознать самолет?

Первый и самый простой способ, посмотреть на название самолета, которое часто написано на фюзеляже. На большинстве самолетов его можно найти и прочитать и это не сложно сделать, если вы находитесь на достаточной близости от самолета.
Из практических соображений, мы сфокусируемся только на двух гигантах авиации - Эйрбас (Airbus) и Боинг (Boeing) и не будем рассматривать других производителей, таких как:  Lockheed, McDonnell Douglas, Antonov, Ilyushin, Bombardier, Embraer, Sukhoi.

Также мы будем рассматривать самолеты, которые в данный момент активно летают по миру, поэтому старые модели здесь описаны не будут.

Краткая справка

Боинг (Boeing) - это американская компания и крупнейший в мире производитель самолетов по таким показателям как прибыль, заказы и поставки готовых самолетов. Эйрбас (Airbus) - европейский производитель, подразделение EADS, и создатель почти половины мировых самолетов с воздушно-реактивным двигателем.

Нумерация самолетов Боинг начинается с цифры 7, например 737, 747, 757, 767, 777 и самый новый 787 Dreamliner.
Нумерация самолетов Эйрбас начинается с цифры 3, например A300, A310, A318, A319, A320, A321, A330, A340, A380.

Эйрбас или Боинг. A-Team vs. B-Team

Носовая часть Эйрбаса - выпуклая, закругленная

Нововая часть боинга - заостроенная

Проверьте носовую часть самолета, у Боинга она более заостренная, а у Эйрбаса закругленная.

Посмотрите на окна кабины пилотов. Окна на самолете Эйрбас имеют прямую нижнюю линию, а на большинстве Боингов эта граница имеет форму буквы V. Также крайнее окно Эйрбаса выглядит так, как будто его угол отрезали.

Airbus A330 область APU (хвост) - округлая

Boeing B777 область APU (хвост) - "спиленная"

Взгляните на хвостовую часть самолета, а именно на APU (ВСУ - Вспомогательная силовая установка). Оба Эйрбас и Боинг имеют круговую форму хвостовой части, но с одним исключением - у Боинга она имеет "отпиленную" форму на конце.

Все широкофюзеляжные самолеты Эйрбас, кроме A380, имеют прямую форму верхней части фюзеляжа, вплоть до APU. На Боингах хвостовая часть имеет конусообразную форму, а на Эйрбасах верхняя линия остается прямой, а нижняя сильно закругляется вверх.

Узкофюзеляжные или Широкофюзеляжные самолеты

Узкофюзеляжными называют самолеты, у которых всего один проход между сидениями, они обычно меньше и короче по размеру.

Airbus: A318, A319, A320 и A321
Boeing: B737 и B757

Широкофюзеляжными назвают самолеты, к которых два прохода между сидениями, они обычно больше и длинее по размеру.

Airbus: A300, A310, A330, A340, A380 и A350.
Boeing: B747, B757, B767, B777, B787 Dreamliner и B747-8 Intercontinental

2 двигателя или 4 двигателя

Только самолеты серий A340, A380 и B747 имеют 4 двигателя, остальные самолеты имеют по 2 двигателя.

Большие самолеты A340, A380 и B747:

Если у самолета 4 двигателя и 2 полных ряда окон, то это Airbus A380

Если у самолета 4 двигателя и полтора ряда окон, то это Boeing B747

Один ряд сидений, длинный фюзеляж и 4 двигателя - Airbus A340

B777 или A330

Боинг B777 имеет 3 пары колес на каждом шасси. Всего у B777 14 колес, в конфигурации 6 6 2.

У Боинга B777 нет законцовок крыла (winglet).

У самолета Airbus A330 две пары колес на каждом шасси

Колеса: У Боинга 3 пары колес, у Эйрбаса 2 пары колес на каждом шасси.
Хвостовая часть (APU): У Боинга "отпиленная" форма хвостовой части, у Эйрбаса коническая.
Крылья: У Боинга нет законцовок крыла, у Эйрбаса крылья загибаются на концах.

Серия A320 или B737

В терминах вместимости вот как самолеты Эйрбас соответствуют самолетам Боинг
A318 vs. B737-600
A319 vs. B737-700
A320 vs. B737-800
A321 vs. B737-900

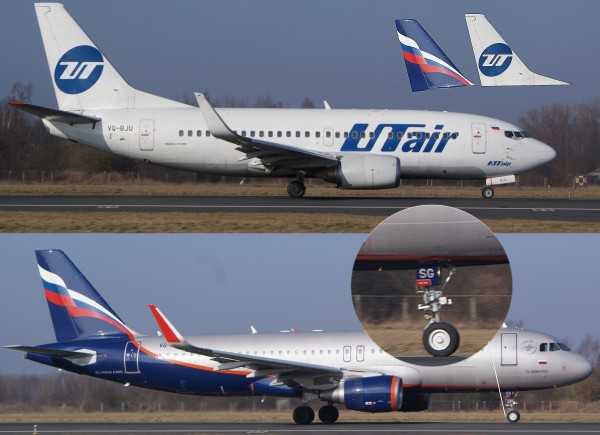

Слева B737-700, справа A320. Обратите внимание на разницу формы самолетов.

Сравните A320 наверху и B737 внизу. Фюзеляж 320-го закругленный в носовой части и заостренный в хвостовой. Фюзеляж 737-го заостренный в носовой и закругленный в хвостовой части.

Сможете догадаться где A320, а где B737?

В каждом случае версия самолета Боинг легде и вмещает больше людей. Самолет Эйрбаса расположен выше от земли, по сравнению с Боингом. Самолеты серии A320 имеют технологию fly-by-wire, которая означает, что во время полета компьютер играет важную роль, в отличии от Boeing 737, где пилоту уделяется центральная роль. А320 длинее, по сравнению с B737, но имеет меньший размах крыльев.

Посмотрите на вертикальный стабилизатор в хвостовой части, чтобы отличить 737 от A320. Если угол хвостового стабилизатора очень острый в месте его крепления к фюзеляжу, то это B737.

Если самолет больше, имеет двигатели круглой формы и длинее фюзеляж, то это A320. Если двигатели приплюснуты в нижней части, то это B737.

Подробнее о Боингах.

Подробнее о Боинг B737.
Боинг B737 поставляется в 9 версиях -100, -200, -300, -400, -500, -600, -700, -800, и –900ER. Версии –300, -400 и -500 попадают в категорию классических, а последние  4 версии являются Боингами нового поколения. Серия –300s самые короткие, а -900ER самые длинные.

B737-100 Классический

B737-200 классический

B737-300 классический

B737-400 классический

B737-500 классический

B737-600 новое поколение

B737-700 новое поколение

B737-800 новое поколение

B737-900 новое поколение

Серия Боингов –100s больше не летает.
Если передняя часть двигателя немного приплюснута, то это классическая серия, а если форма почти округлая, то это новое поколение.
Если вы посмотрите на APU и увидите два отверстия, то это новое поколение, если одно отверстие, то это классический вариант.

Также, все классические версии имеют дополнительные маленькие окна над основными в кабине пилотов (eyebrow windows).
Если самолет кажется длинным и это классический, то это 400 серия, если длинный и это новое поколение, то это 800 серия. Если самолет очень длинный и имеет 3 двери на каждой стороне, то это 900 серия.

Подробнее о B747
Боинг B747 выпускается в 5 версиях – 100, -SP, -200, -300, и -400. Все версии длинной 70.6 метров, кроме B747SP, которые на 15 метров короче. Есть несколько вариаций, но мы будем рассматривать только "большую пятерку".

Боинг B747-100 и -200 имеют 10 окон на каждой стороне на верхней палубе, некоторые первые версии серии -100, которые больше не выпускаются имели по 3 окна на каждой стороне верхней палубы.

B747-200 имеет 10 окон на каждой стороне верхней палубы.

B747-300 имеет удлененную верхнюю палубу, по сравнению с сериями -200 и -100. Также у серии -300 есть дверь на верхней палубе.

Только версия Боинга B747-400 имеет загнутые крылья на конце.

Версия B747-SP имеет более короткий фюзеляж, но это компенсируется удлененным носом.

Подробнее о Боинге B757s
B757s производится в двух сериях -200 и -300.

Серия -200 идет с 3 дверями на каждой стороне и маленькими окнами аварийного выхода.

Серия - 300 имеет 4 двери и 2 окна аварийного выхода на каждой стороне.

Подробнее о Боинге B767s

Боинг B767 производится в трех сериях – 200, –300 и –400 с соответствующими версиями для дальних полетов. Серия -200 самая короткая, серия -400 самая длинная соответственно.

B767-200

B767-300

B767-400

Какое ключевое различие между Боингами B757 и B767?

Размах крыла Боинга 767 48 метров, что на 10 метров больше, чем 757. Позиция переднего колеса относительно салона сильнее продвинута вперед в Боинге 767, чем в 757.
Также, основная колесная система находится гораздо ближе к задней части самолета на Боинге 767.

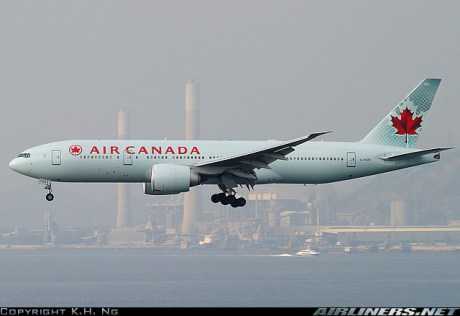

Подробнее о боинге B777s

Самый простой способ идентифицировать Боинг B777 это посмотреть на его хвостовую часть, в поисках хвостового конуса в форме бритвы. Также обратите внимание на основное шасси, если вы видите 6 колес на каждом шасси, то это 777. Существует 4 пассажирских версии Боинга 777: B777-200, B777-200 ER (Extended Range), B777-200LR (Longer Range), B777-300 и B777-300ER (Extended Range). Эти версии отличаются длиной фюзеляжа и дальностью полета. Серия -300s длинее, чем -200s на 10 метров.

Длина фюзеляжа:
B777-200 – 63.7m
B777-200ER – 63.7m
B777-200LR – 63.7m –  коммерческий самолет с самой большой дальностью полета. Боинг назвал этот самолет Worldliner, отмечая то, что он может соединить практически любые два аэропорта в мире.

B777-300 – 73.9m
B777-300ER – 73.9m

Подробнее о самолетах Airbus

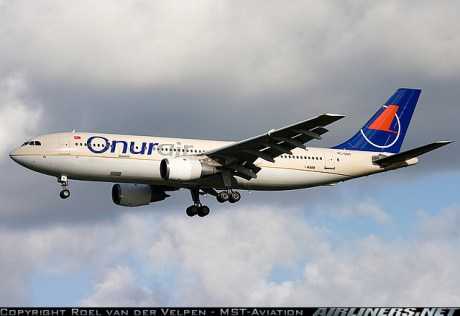

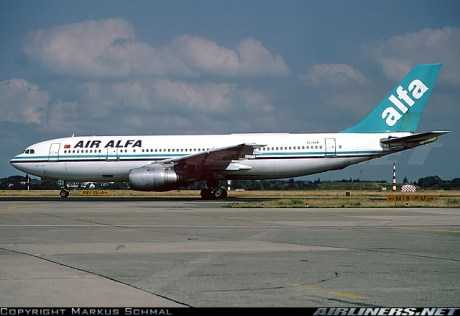

Эйрбас A300s

A300 B2

A300 B4

A300 -600

А300 и А330

Базовый дизайн фюзеляжа А330 заимствован у А300. Как же отличить два самолета, если они припаркованы рядом друг с другом? А330 имеет загнутые вверх кончики крыльев (wingtips) и он длинее, чем А300. Airbus А330 может иметь, а может не иметь wingtips. Также, А330 имеет больший размах крыльев.

A310

Airbus А310 это уменьшенная версия самолета А300. Он производится в двух разных вариантах -200 и -300. Он имеет более короткий фюзеляж и уменьшенную хвостовую часть, по сравнению с А300. Также, А310 имеет только две двери на каждой стороне, в отличии от А300, который имеет 3 двери на каждой стороне.

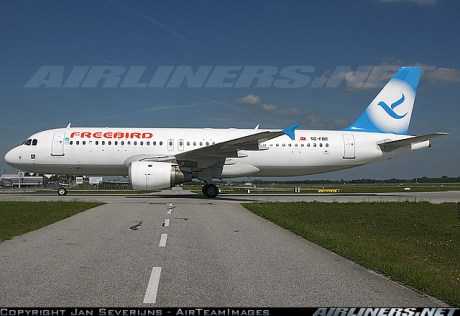

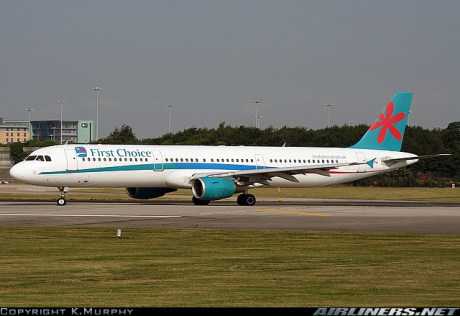

Подробнее про Airbus A320s

Серия самолетов А320 включает в себя A318-100, A319-100, A320-200 и A321-200.
Если сравнивать длину фюзеляжа, то А318 самый короткий, а А321 самый длинный.

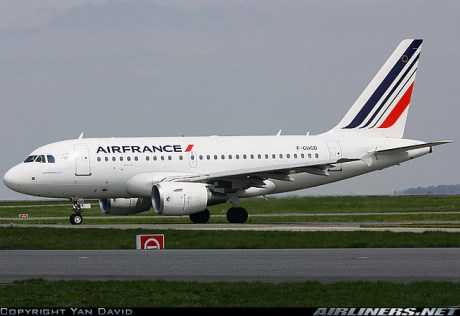

A318-100 – 31.44m

A319-100 – 33.84m

A320-200 – 37.57m

A321-200 – 44.51m

А320 обычно имеет два окна для аварийного выхода на крыльями самолета, тогда как А318 и А319 имеют только одно окно аварийного выхода. Самолет А321 имет 4 двери на каждой стороне.

Подробнее про самолеты Airbus серии A330s

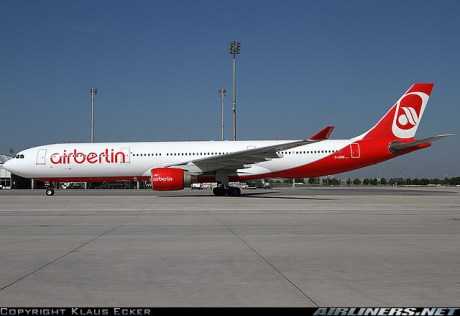

Эйрбас А330 поставляется в 2х пассажирских версиях А330-200 и А330-300. Серия -300 длиннее, чем -200. Самолет версии -300 может перевозить больше пассажиров, но дальность полета у него меньше.

Длина фюзеляжа
A330-200 – 58.8m

A330-300 – 63.6m

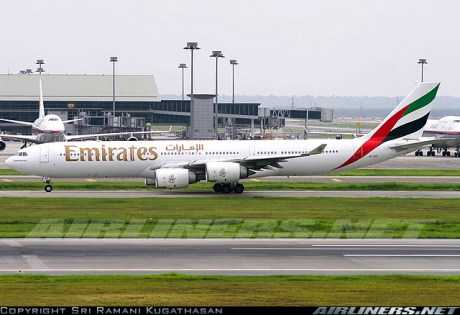

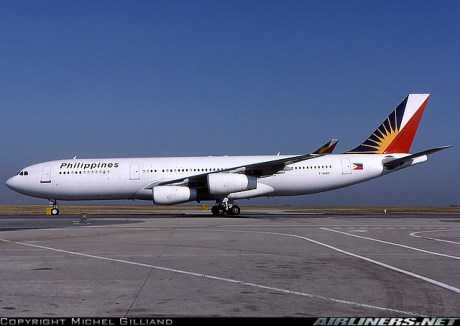

Подробнее про самолеты Airbus серии А340s

Если самолет имеет 4 двигателя и одноэтажный салон, то можно поспорить, что это А340. Самолет Эйрбас А340 производится в 4х версиях A340-200, A340-300, A340-500 и A340-600.

Длина фюзеляжа может помочь отличить версии друг от друга. Самолет А340-600 - это второй по размеру самолет в мире, после Боинга B747-8 Intercontinental (разрабатывается в настоящий момент). Обе серии -500 и -600 поставляются в High Gross Weight версиях с увеличенной дальностью полета, объемом топливного бака и весом.

Длина фюзеляжа
A340-200 – 59.39m

A340-300 – 63.60m

A340-500 – 67.90m

A340-600 – 75.30m

Источник: http://arunrajagopal.com/2010/08/12/identify-airbus-from-boeing/

Теги:

Будьте в курсе всего самого интересного

mirputeshestvii.ru

Широкофюзеляжный самолёт - это... Что такое Широкофюзеляжный самолёт?

Боинг 747—100 — первый в мире пассажирский широкофюзеляжный самолёт

Широкофюзеляжный самолёт (англ. a wide-body aircraft), именуемые также как аэробус (ещё до широкого распространения самолётов европейского авиастроительного концерна «Airbus SAS») — пассажирский самолёт с двумя проходами между пассажирскими креслами. Диаметр фюзеляжа широкофюзеляжного самолёта — 5-6 метров, что позволяет разместить в ряду 6-10 кресел. Для сравнения, у узкофюзеляжных самолётов диаметр фюзеляжа обычно составляет 3-4 метра, максимально с шестью сидениями в ряд, разделенных одним проходом. В среднем широкофюзеляжный самолёт может взять на борт 230 (Boeing 767-200) — 500 (Boeing 747, Аэробус А380) человек. При этом длина фюзеляжа у крупнейших машин превышает 70 метров.

Появление широкофюзеляжных самолетов в конце 60-х — начале 70-х гг. было вызвано быстрыми темпами роста объёма воздушных пассажирских перевозок и перегруженностью воздушного пространства, особенно на линиях с интенсивным движением и в зонах аэропортов. Кроме того, внедрение широкого фюзеляжа позволило благодаря резкому повышению пассажировместимости (грузоподъёмности) уменьшить расход топлива на единицу транспортной производительности.

Если повышение экономичности пассажирских самолётов предшествующих поколений обычно сопровождалось увеличением плотности компоновки пассажирских кресел и некоторым снижением комфорта, то рост экономичности широкофюзеляжных самолётов возможен и при уменьшении плотности компоновки и повышении комфорта, что привлекает новых пассажиров. [1]

Широкофюзеляжные самолёты предназначены для перевозки большого количества пассажиров на, как правило, средние и большие расстояния. Такие самолёты ввиду своей чрезвычайной дороговизны как правило берутся авиакомпаниями в операционный лизинг, а не покупаются.

Существуют двухпалубные широкофюзеляжные самолёты, такие как Боинг 747 и А380. Кроме них в настоящее время используются однопалубные широкофюзеляжные A300, A310, A330, A340, Боинг 767 и 777, а также Ил-86 и Ил-96. В стадии разработки находится A350.

Максимальную пассажировместимость имеет А380 (853 человека).

Современные широкофюзеляжные самолёты

В настоящее время эксплуатируются следующие широкофюзеляжные самолёты:

Следующие широкофюзеляжные самолёты находятся в разработке:

См. также

Примечания

dic.academic.ru

фюзеляж - это... Что такое фюзеляж?

  • фюзеляж — а, м. fuselage m. Корпус, остов самолета. БАС 1. Что такое фюзеляж типа монокок? Фюзеляж (корпус аэроплана), представляющий собою как бы целую скорлупу, склеенную из полос фанеры, носит название монокока. НИТ 1926 № 1. Консоль. Часть крыла… …   Исторический словарь галлицизмов русского языка

  • ФЮЗЕЛЯЖ — (Fuselage) одна из основных частей самолета. Он служит для: соединения несущих поверхностей с хвостовым оперением, помещения полезной нагрузки, установки винтомоторной группы и крепления шасси (преимущественно в конструкциях одномоторных… …   Морской словарь

  • фюзеляж — обшивка, корпус; брюхо, пузо Словарь русских синонимов. фюзеляж сущ., кол во синонимов: 4 • брюхо (29) • корпус …   Словарь синонимов

  • фюзеляж — ФЮЗЕЛЯЖ, а, м. Брюхо, пузо. Общеупотр. «фюзеляж» корпус летательного аппарата …   Словарь русского арго

  • ФЮЗЕЛЯЖ — (французское fuselage, от fuseau веретено), корпус летательного аппарата, к которому могут крепиться крыло, несущие винты, оперение, шасси и др. В фюзеляже кроме кабины экипажа могут размещаться пассажиры, грузы, оборудование, двигатели, топливо… …   Современная энциклопедия

  • ФЮЗЕЛЯЖ — (франц. fuselage от fuseau веретено), корпус летательного аппарата. Связывает между собой крылья, оперение и (иногда) шасси. В фюзеляже обычно размещаются экипаж, пассажиры, грузы, оборудование …   Большой Энциклопедический словарь

  • ФЮЗЕЛЯЖ — ФЮЗЕЛЯЖ, корпус САМОЛЕТА, к которому прикреплены крылья, хвостовая часть и шасси. В нем размещается команда, груз, пассажиры и средства управления. Основные структурные части это устойчивая к внешним воздействиям обшивка самолета, внутренние… …   Научно-технический энциклопедический словарь

  • ФЮЗЕЛЯЖ — ФЮЗЕЛЯЖ, фюзеляжа, муж. (франц. fuselage) (авиац.). Корпус, остов самолета. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ФЮЗЕЛЯЖ — ФЮЗЕЛЯЖ, а, муж. (спец.). Корпус летательного аппарата. | прил. фюзеляжный, ая, ое. Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • фюзеляж — фюзеляж, род. фюзеляжа (не рекомендуется фюзеляжа) …   Словарь трудностей произношения и ударения в современном русском языке

  • ФЮЗЕЛЯЖ — корпус летательного аппарата (самолёта, вертолёта, крылатой ракеты и др.), несущий крыло, оперение и (иногда) шасси. В одномоторных самолётах в Ф. размещается также силовая установка. Ф. является прочностной конструкцией, воспринимающей внешние… …   Большая политехническая энциклопедия

  • dic.academic.ru

    Учимся различать самолеты Аэрофлота. Урок 1.

    В сязи с появлением в семье профессионального авиатора, возник вопрос научиться узнавать "железных птиц", что называется, "по очертанию лица" (точнее - фюзеляжа). Так как кому-то предстоит носить форму флагмана отечественной гражданской авиации, то и научимся опознавать его флот.

    Вообще, самолеты бывают военные, грузовые и пассажирские. В Аэрофлоте - только пассажирские. Вертолётов там тоже нет.
    Пассажирские самолеты бывают широко- и узкофюзеляжные, региональные, бизнес-авиация и малая. В аэрофлоте есть только представители первых двух типов. (Конечно, они делятся на ближне-, средне- и дальнемагистральные, но в последнее время эти границы стираются и большой В777 могут поставить летать Москва - СПб, а мелкий В737 полетит 6 часов из Москвы в Дели).
    Вобщем, широкофюзеляжный самолет - он большой. Внешне это сразу можно понять. Он просто громаден.

    Два Боинга: 777 и 737.

    У него в салоне есть 2 прохода между пассажирскими сидениями. Т.е. часть пассажиров-лузеров весь полет сидит посреди салона без доступа к иллюминаторам. Кроме того, у этих самолетов есть куча всяких приятных "ништяков", типа душевых кабин, спальных мест отдыха экипажа, вай-фая в полете... Но о них мы поговорим тогда, когда придёт их время.

    А пока время изучить узкофюзеляжный флот Аэрофлота (где всего один проход по салону), который использует в своем парке самолеты трёх производителей: американский BOEING, европейский (Германия, Франция, Англия и прочии испании) AIRBUS (сразу запоминаем как что правильно пишется!)) и продукт отечественной отверточной сборки Sukhoi SuperJet.

    Начнем с поледнего - он самый простой.

    Sukhoi SSJ-100-95, он же SuperJet-100, он же RRJ-95.
    Он - самый маленький. Маленький настолько, что на нем не хватило места сделать люки аварийных выходов. А еще - он самый современный (как думают его создатели) - посмотрите какое большое остекление пилотской кабины и её обтекаемые формы.
    А ещё - у него (единственного) российская регистрация - типа этого RA-89029.

    Далее будет сложнее. Boeing и Airbus. Многие девушки путают их. Но, это пока я не объяснил.
    В Аэрофлоте среди узкофюзеляжных самолетов есть только Boeing 737й модели, модификации -800. Это самый популярный ныне 737й.

    Как я опознаю 737й боинг (любой модифцикации, кстати) - по трем простым деталям:
    1. Носок форкиля - ломаная передняя кромка "хвоста" самолёта. Сам хвост получается пятиугольной формы.
    Вот тут лучше показано отличие хвоста Боинга (вверху) от хвоста Аэробуса (внизу):

    2. Боинг более "коротконог" по сравнению с Аэробусом - особенно это заметно по носовой стойке шасси. У Аэробуса она визуально длиннее и скошена под углом к поверхности Земли.
    3. Форма кабины - Боинг "остроморд", а Аэробус "тупорыл". (Без обид, если чо...))

    Можно так же запомнить форма форточек в кабине и форму "хвостика" под хвостом самолета - но я так и не смог для себя выучить у кого там как. На законцовке крыла и количество аварийных люков в этом случае даже не смотрим - это не показатель.
    А теперь познакомимся с семейством аэрофлотовским Airbus-320. Оно более обширно и разобраться в нем более интересно.

    "Глава семейства" - Aibus-320.

    Если вы видите небольшие вертикальные треугольники на концах крыльев - это однозначно Airbus. Но, на фото выше вместо треугольников прицеплены более современные sharklet-ы, очень похожие на боинговские winglet-ы. Так что тут надо быть аккуратней.
    Вот он с shаrklet-ами

    Определив по форме носа (или законцовке крыла) что перед нами "европеец", стремительно переводим взгляд на аварийные люки над крылом самолета. Если люков два и расположены они рядом - это аэробус 320. (Смотри две картинки выше).

    Если люк всего один - это укороченная версия, называемая в миру Airbus-319. В Аэрофлоте таких уже нет.

    Если аварийных выходов 2 и они разнесены "до" и "после" крыла - мы видим Airbus-321.

    Тут уже не просто люки, а полноразмерные двери, для выпрыгивания с криками "Мама!"

    (В природе (но не в АФЛ) есть еще Airbus-318, но он настолько редк, что рассматривать его тут не будем).

    Вот и всё. Всё оказалось просто: Форма передней кромки хвоста, форма носа, высота "ног", количество "дверей" на корпусе самолёта. Главное - не перепутать где что.

    P.S. За фотки и коллажи спасибо многочисленным ресурсам интернета.

    P.P.S. To be continued тут.

    alykel-hater.livejournal.com

    Фюзеляж Википедия

    Фюзеля́ж (фр. fuselage, от fuseau — веретено) — корпус летательного аппарата. Связывает между собой консоли крыла, оперение и (иногда) шасси. Фюзеляж пилотируемого летательного аппарата (например, самолёта) предназначен для размещения экипажа, оборудования и целевой нагрузки. В фюзеляже может размещаться топливо, шасси, двигатели.

    Конструкция самолёта типа летающее крыло, в утолщённой части которого размещается всё, что обычно размещают в фюзеляже, традиционно считается безфюзеляжной, потому рассматривается отдельно.

    Общие сведения

    Являясь строительной основой конструкции самолёта, он объединяет в силовом отношении в единое целое все его части. Основным требованием к фюзеляжу является выполнение им своего функционального назначения в соответствии с назначением самолёта и условиями его использования при наименьшей массе конструкции фюзеляжа.

    Выполнение этого требования достигается:

    • выбором таких внешних форм и значений параметров фюзеляжа, при которых получаются минимальное его лобовое сопротивление и наибольшие полезные объёмы при определившихся габаритах;
    • использованием несущих фюзеляжей, создающих значительную (до 40 %) подъёмную силу в интегральных схемах самолёта (например, Ту-160). Это позволяет уменьшить площадь крыла и снизить его массу;
    • рациональным использованием полезных объёмов за счёт повышения плотности компоновки, а также за счёт более компактного размещения грузов вблизи ЦМ. Последнее способствует уменьшению массовых моментов инерции и улучшению характеристик маневренности, а сужение диапазона изменения центровок при различных вариантах загрузки, выгорании топлива, расходе боеприпасов обеспечивает большую стабильность характеристик устойчивости и управляемости самолёта;
    • согласованием силовой схемы фюзеляжа с силовыми схемами присоединённых к нему агрегатов. При этом необходимо обеспечить: надёжное крепление, передачу и уравновешивание нагрузок от силовых элементов крыла, оперения, шасси, силовой установки на силовых элементах фюзеляжа; восприятие массовых сил от целевой нагрузки, оборудования и от конструкции фюзеляжа, а также от аэродинамической нагрузки, действующей на фюзеляж, и нагрузки от избыточного давления в гермокабине.
    • Должно быть обеспечено удобство подходов к различным агрегатам, размещённым в фюзеляже, для их осмотра и ремонта; удобство входа и выхода экипажа и пассажиров, выброса десантников и вооружения, удобство погрузки, швартовки и выгрузки предназначенных для перевозки грузов. Пассажирам и экипажу должны быть обеспечены необходимые жизненные условия и определённый уровень комфорта при полёте на большой высоте, тепло- и звукоизоляция кабин, возможность быстрого и безопасного аварийного покидания самолёта, экипажу — хороший обзор.

    Нагрузки, действующие на фюзеляж

    В полёте и при посадке на фюзеляж действуют следующие нагрузки:

    • силы, передающиеся на фюзеляж от присоединённых к нему частей самолёта — крыла, оперения, шасси, силовой установки и др.,
    • массовые инерционные силы агрегатов, грузов, оборудования, расположенных в фюзеляже, и инерционные силы от собственной массы конструкции фюзеляжа,
    • аэродинамические силы, распределённые по поверхности фюзеляжа,
    • силы избыточного давления в герметических кабинах, отсеках оборудования, каналах воздухозаборников.

    Перечисленные нагрузки с учётом принципа Д’Аламбера полностью уравновешены на фюзеляже.

    С точки зрения строительной механики фюзеляж можно рассматривать как коробчатую балку, закреплённую на крыле и загруженную перечисленными выше нагрузками. В любом сечении такой балки действуют вертикальные и горизонтальные составляющие перерезывающих сил, изгибающих моментов, а также крутящий момент. В герметичных отсеках к этим нагрузкам добавляются усилия от избыточного внутреннего давления.

    Виды фюзеляжей

    • Узкофюзеляжный
    • Широкофюзеляжный
    • Однопалубный
    • Двухпалубный
    • Плоскофюзеляжный

    Внешние формы фюзеляжа

    Наивыгоднейшей формой фюзеляжа является осесимметричное тело вращения с плавным сужением в носовой и хвостовой частях. Такая форма обеспечивает минимальную при заданных габаритах площадь поверхности, а значит и минимальную массу обшивки, и минимальное сопротивление трения фюзеляжа.

    Круглое сечение тела вращения выгодно по массе и при действии избыточного давления в гермокабинах. Однако по компоновочным и иным соображениям от такой идеальной формы приходится отступать. Так, фонари кабины экипажа, воздухозаборники, антенны радиолокаторов нарушают плавность обводов и приводят к увеличению сопротивления и массы фюзеляжа. Такой же эффект даёт и отступление от плавных форм в хвостовых отсеках фюзеляжа с целью увеличения угла опрокидывания или для укорочения погрузочного люка и рампы.

    Поперечное сечение фюзеляжа обычно определяется условиями компоновки грузов, двигателей, пассажирских салонов.

    Конструктивно-силовые схемы фюзеляжа

    Наиболее рациональной конструкцией, способной воспринимать все перечисленные выше нагрузки при минимальной собственной массе, является тонкостенная пространственная оболочка, подкрепленная изнутри силовым каркасом. Рациональность такой оболочки обеспечивается полноценным использованием её работающей обшивки как при восприятии местной аэродинамической нагрузки, внутреннего избыточного давления, так и в общей силовой работе, которая состоит в том, что обшивка воспринимает всю перерезывающую силу, весь крутящий момент и участвует в восприятии изгибающих моментов. Каркасированная оболочка наилучшим образом удовлетворяет и требованиям удобства компоновки, обеспечения технологической простоты, а также живучести и эксплуатационной технологичности. С точки зрения силовой работы такая оболочка рассматривается как тонкостенная коробчатая балка, вследствие чего силовую схему подобных фюзеляжей принято называть балочной.

    Используемые ранее фюзеляжи ферменной конструкции неизбежно проигрывают балочным по массе конструкции в связи с тем, что обшивка ферменных фюзеляжей полностью исключена из общей силовой работы, воспринимая только местную воздушную нагрузку и являясь, таким образом, дополнительным конструктивным элементом, увеличивающим массу конструкции. Пространственная ферма затрудняет и компоновку грузов в фюзеляже. Всё это привело к тому, что ферменные фюзеляжи в настоящее время полностью вытеснены балочными и их применение оправдано лишь на лёгких тихоходных самолётах «малой» авиации. Поэтому в дальнейшем ферменные фюзеляжи не рассматриваются.

    Балочные фюзеляжи делятся на три основных разновидности:

    Продольный набор балочного фюзеляжа состоит из лонжеронов и стрингеров. Лонжерон отличается от стрингера формой и большей площадью поперечного сечения. Обшивочный фюзеляж продольного набора не имеет. Поперечный набор фюзеляжа состоит из шпангоутов, обеспечивающих сохранение при деформациях заданной формы поперечного сечения оболочки и передачу на обшивку распределённых и сосредоточенных нагрузок. В местах приложения к фюзеляжу больших сосредоточенных сил устанавливаются усиленные шпангоуты.

    В балочных фюзеляжах перерезывающая сила любого направления полностью воспринимается обшивкой, в которой возникает поток касательных усилий. Закон распределения этих усилий по контуру оболочки зависит от направления внешней нагрузки и от формы поперечного сечения фюзеляжа.

    Крутящий момент также полностью воспринимается обшивкой. Поток касательных усилий в этом случае равномерно распределён по периметру оболочки, имеющей, как правило, однозамкнутый контур поперечного сечения. Восприятие изгибающих моментов фюзеляжа определяется типом балочного фюзеляжа. В местах вырезов в оболочке устанавливаются силовые окантовки, обеспечивающие передачу всех усилий в зоне выреза.

    Лонжероны и стрингеры

    Продольные элементы каркаса, проходящие, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей различного сечения. Стрингеры распределяют нагрузку равномерно по обшивке, лонжероны в свою очередь обеспечивают общую жесткость конструкции.

    При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединённых между собой профилей.

    Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой

    Шпангоуты

    Поперечные элементы набора. Делятся на нормальные и усиленные. Нормальные обеспечивают сохранение формы поперечного сечения фюзеляжа. Усиленные шпангоуты устанавливаются в местах передачи на фюзеляж больших сосредоточенных нагрузок. На них располагаются стыковые узлы агрегатов, узлы крепления грузов, двигателей, крупного оборудования, перегородки гермоотсеков и т. п. Силовые шпангоуты могут устанавливаться по границам больших вырезов в фюзеляже. Нормальные шпангоуты обычно имеют рамную конструкцию и изготавливаются штамповкой или фрезеровкой.

    Усиленные шпангоуты выполняются в виде замкнутой рамы обычно двутаврового или швеллерного сечения. Рама шпангоута распределяет внешнюю нагрузку по периметру обшивки, поток касательных усилий в которой является опорной реакцией для рамы. Сама рама работает на изгиб, который в основном определяет её сечение. Кроме того, в любом сечении рамы действуют перерезывающая и нормальная силы. Конструктивно такая рама изготавливается сборной или монолитной. В местах установки перегородок силовой шпангоут полностью зашивается стенкой, подкреплённой вертикальными и горизонтальными профилями, или сферической оболочкой с радиально расположенными подкрепляющими элементами.

    Обшивка

    Изготавливается из металлических листов, которые формуются по профилю поверхности фюзеляжа, зачастую с приклёпкой стрингеров, и затем крепятся к каркасу (шпангоутам). Стыки листов располагаются на продольных и поперечных элементах каркаса. Возможно, особенно для обшивочных фюзеляжей, применение монолитных оребрённых панелей и слоистой обшивки с лёгким, обычно сотовым, заполнителем. В последнее время получает распространение обшивка из композиционных материалов.

    Соединение элементов каркаса и обшивки

    Возможно три способа соединения обшивки с каркасом:

    • обшивка крепится только к стрингерам,
    • обшивка крепится и к стрингерам, и к шпангоутам,
    • обшивка крепится только к шпангоутам.

    В первом случае образуются только продольные заклёпочные швы, а поперечные швы отсутствуют, что улучшает аэродинамику фюзеляжа. Незакреплённая на шпангоутах обшивка теряет устойчивость при меньших нагрузках, что приводит к увеличению массы конструкции. Чтобы избежать этого часто обшивку связывают со шпангоутом дополнительной накладкой — компенсатором. Третий способ крепления используется только в обшивочных (бесстрингерных) фюзеляжах.

    Сотовидная обшивка крепится к шпангоутам. Она состоит из двух металлических панелей и сердцевины. Сотовая конструкция — шестиугольного вида материал, сделанный из металла. В сердцевине находится клей, что позволяет не использовать заклёпки. Такая конструкция имеет высокое сопротивление деформации и способна передавать напряжение по всей своей поверхности.

    Стыковые соединения отсеков фюзеляжа

    Стыки отсеков фюзеляжа балочно-лонжеронной схемы выполняются с помощью стыковых узлов, расположенных только на лонжеронах — точечный стык. Конструктивно для этого используются узлы типа «ухо-вилка» или узлы фитинговой схемы.

    Балочно-стрингерные фюзеляжи стыкуются по принципу контурного стыка с расположением стыковых фитингов по всему периметру стыкового шпангоута с обязательной силовой связью обшивки и всех стрингеров стыкуемых частей фюзеляжа. Балочно-обшивочные фюзеляжи обычно соединяются фланцевым стыком, обеспечивающим силовую связь обшивок стыкуемых частей по всему контуру. Это по сути контурный стык с единым стыковым элементом — уголка, полосы и т. п.

    Крепление агрегатов самолёта к фюзеляжу

    Узлы крепления агрегатов к фюзеляжу устанавливаются на усиленных шпангоутах, которые выполняют роль жесткого диска, обеспечивая распределение сосредоточенных нагрузок по всему периметру оболочки фюзеляжа. Для передачи сосредоточенных нагрузок продольного направления стыковые узлы агрегатов должны быть связаны с усиленными продольными элементами фюзеляжа. Для уменьшения массы конструкции фюзеляжа всегда желательно уменьшать число усиленных шпангоутов, размещая на одном шпангоуте узлы крепления нескольких агрегатов.

    Крепление крыла и стабилизатора

    Принципиальной особенностью стыка крыла с фюзеляжем является способ уравновешивания изгибающих моментов консолей крыла в этом стыке. Наиболее рациональным считается уравновешивание изгибающих моментов левой и правой консоли крыла на центроплане, пропущенном через фюзеляж. Для лонжеронных крыльев с этой целью достаточно пропустить через фюзеляж только лонжероны, на которых и произойдёт уравновешивание изгиба.

    Для кессонных и моноблочных крыльев через фюзеляж обязательно должны пропускаться целиком все силовые панели крыла.

    В том случае, когда по компоновочным причинам пропуск через фюзеляж силовых элементов крыла невозможен, замыкание изгибающих моментов слева и справа должно выполняться на силовых шпангоутах фюзеляжа. Такое решение применимо лишь для лонжеронных крыльев, у которых число лонжеронов невелико. Кессонные и моноблочные крылья требуют большого числа силовых шпангоутов для замыкания силовых панелей, что конструктивно выполнить очень трудно. В этом случае следует отказаться от указанных силовых схем крыла и перейти на лонжеронную схему.

    Перерезывающая сила крыла с каждой его половины должна передаваться на фюзеляж. С этой целью стенки лонжеронов и дополнительные продольные стенки крыла стыкуются с силовыми шпангоутами. На эти же силовые шпангоуты обычно опираются и бортовые нервюры крыла, которые, собирая с замкнутого контура крыла крутящий момент, передают его на эти опорные шпангоуты. Часто для передачи крутящего момента обшивка крыла и фюзеляжа соединяется по контуру стыковочным уголковым профилем.

    Крепление стабилизатора к фюзеляжу принципиально ничем не отличается от схемы стыковки крыла. Ось вращения управляемого стабилизатора обычно закрепляется на одном или двух силовых шпангоутах фюзеляжа.

    Крепление киля

    Крепление киля к фюзеляжу требует обязательной передачи его изгибающего момента на фюзеляж. С этой целью каждый лонжерон киля соединяется с силовым шпангоутом стеночной или рамной конструкции.

    Если позволяют условия компоновки, то используется «мачтовая» заделка лонжерона в двух точках, разнесённых по высоте силового шпангоута. Стреловидный лонжерон киля имеет излом в точке пересечения с силовым шпангоутом, что требует обязательной постановки в этом сечении бортовой усиленной нервюры или усиленной балки на фюзеляже. От них можно избавиться, если силовой шпангоут поставить наклонно к оси фюзеляжа так, чтобы его плоскость являлась продолжением плоскости стенки лонжерона киля. Но такое решение вызывает значительные технологические трудности при изготовлении наклонного шпангоута и сборке фюзеляжа.

    Крепление шасси и двигателей к фюзеляжу

    Крепление двигателей к фюзеляжу осуществляется как внутри к усиленным элементам каркаса, так и снаружи на специальных пилонах. Крепление пилонов к фюзеляжу подобно креплению стабилизатора или крыла.

    Вырезы в фюзеляже

    Вырезы под двери, окна, фонари, люки, ниши шасси, боевой нагрузки нарушают замкнутость контура оболочки фюзеляжа и резко снижают её крутильную и изгибную жесткость и прочность. Компенсировать эти потери можно путём создания по контуру выреза достаточно жесткой рамной окантовки. При малых размерах выреза такая окантовка создается в виде монолитной конструкции, получаемой штамповкой из листа или другими способами изготовления.

    Большие вырезы окантовываются по торцам силовыми шпангоутами, а в продольном направлении усиленными лонжеронами или бимсами, которые не должны заканчиваться на границах выреза, а продолжаться за силовые шпангоуты (плечо В), обеспечивая жёсткую заделку этих продольных элементов.

    Крепление шасси выполняется к усиленным шпангоутам и продольным балкам в нижней части фюзеляжа. Обшивки киля и фюзеляжа обычно соединяются стыковочным уголком по контуру киля.

    Гермоотсеки

    В гермокабинах при полёте на больших высотах поддерживается избыточное давление до 40—60 кПа. Наиболее рациональной формой гермоотсека, обеспечивающей его минимальную массу, является сфера или немного уступающая ей по выгодности — цилиндр со сферическими днищами. Шпангоут в стыке цилиндра со сферическим сегментом за счёт перелома обшивки испытывает достаточно большие сжимающие нагрузки и должен быть усилен. Обшивка в таких отсеках при нагружении избыточным давлением полностью избавлена от изгибных деформаций и работает только на растяжение.

    Однако, по компоновочным соображениям иногда приходится отступать от этих рациональных форм, что неизбежно приводит к увеличению массы конструкции. Плоские и близкие к ним панели для обеспечения необходимой изгибной жесткости при восприятии избыточного давления должны иметь достаточно мощное подкрепление в виде продольных и поперечных рёбер (балок) или изготавливаться в виде трёхслойных конструкций.

    В конструкциях герметичных отсеков должна быть обеспечена надёжная герметизация по всем заклёпочным и болтовым швам. Герметизация швов обеспечивается прокладыванием между соединяемыми элементами специальных лент, пропитанных герметиком, промазыванием швов невысыхающей замазкой, покрытием швов жидким герметиком с последующей горячей сушкой. В местах стыка листов обшивки используются многорядные заклёпочные швы с малым шагом заклёпок.

    С помощью специальных гермоузлов обеспечивается уплотнение выводов проводки управления, трубопроводов, электрожгутов и т. п.

    Особое внимание уделяется герметизации фонарей, люков, дверей, окон, что обеспечивается специальными уплотнительными устройствами в виде резиновых лент, жгутов, прокладок, надувных трубок.

    См. также

    Ссылки

    wikiredia.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
