Гаубица «Тюльпан». «Тюльпан» — 240 миллиметровая самоходная минометная установка

Россия — большая страна, контактирует со всем миром. В результате практически в каждый момент времени ведутся боевые действия, в которых участвуют российские военные либо как минимум российское оружие и бронетехника. Побывав на параде Победы в разных городах, можно заметить, насколько техника разнообразна: артиллерия, танковые, ракетные войска, грузовики и автомобили для самых разных целей.

Названия своей технике изобретатели дают необычные: самолеты «Стриж» и «Миг», установки «Град», «Смерч», «Пион» и целый смертоносный букет гаубиц — «Акация», «Гиацинт» и «Тюльпан». Гаубица «Тюльпан» — один из прекрасных цветков артиллерии, давайте рассмотрим его подробнее.

История создания

Во времена Хрущева войска артиллерии в принципе были объявлены не соответствующими требованиям времени. Требовалось развитие ракет. На тот момент в стадии опытных испытаний находилось несколько перспективных образцов, которые пробивали броню любого танка. Но приказ принято выполнять, и технику разобрали.

Что-то где-то сохранилось, у кого-то рука не поднялась разобрать свое создание, и благодаря этому, в известном музее бронетанковой техники в Кубинке сейчас стоит противотанковая пушка СУ-100П «Таран».

Война во Вьетнаме наглядно показала отставание нашей артиллерии от американской. США применили установку М109, которая поражала цель на расстоянии до 14 км. Экстренно стали вспоминать старые наработки, догонять Запад в развитии артиллерии. Тогда и было начато на Урале создание бронебойного букета — «Акация», «Гиацинт» и «Тюльпан» — гаубица, фото которой представлены ниже. Сроки были даны сжатые, и уже в 1971 году машины прошли полевые испытания и приняты на вооружение. С тех пор они там и остаются, естественно, с некоторыми доработками и модификациями.

Назначение установки «Тюльпан»

240-миллиметровая самоходная минометная установка предназначена для уничтожения зданий и фортификационных сооружений, которые противник использует в качестве укрытия для своей живой силы, техники, пунктов командования и связи, артиллерии и т.д., недоступных для настильного огня артиллерии. Аналогов в мире нет, гаубицы и минометы других стран имеют меньший калибр и совсем другие характеристики.

Помимо обычных снарядов, гаубица «Тюльпан» может стрелять ядерными зарядами, сама оставаясь на безопасном расстоянии от взрыва. До «Тюльпана» на вооружении стоял буксируемый 240-миллиметровый миномет М-240, используемый еще с 1950 г. На 1971 год они имели сходные характеристики по стрельбе и пробивной способности, но миномет М-240 менее подвижен, имеет меньшую маневренность, ему требуется больше времени на приведение в состояние боевой готовности, прицеливание и уход с огневой позиции.

Конструкция боевой машины

«Тюльпан» — 240-миллиметровая самоходная минометная установка. Конструкция установки оригинальна. Вся артиллерийская часть стоит на крыше корпуса, экипаж, боекомплект и оборудование расположены в корпусе шасси. Слева расположена башенка командира.

В боекомплект входит 10 штук активно-реактивных и 20 осколочно-фугасных мин. Для всех процессов миномета, производимых для ведения стрельбы, предусмотрена гидравлическая система. У его предка М-240 все делалось вручную. Боеукладка механизированная, барабанная, заряжание производится с казенной стороны ствола. Предусмотрен вариант заряжания вручную с помощью крана.

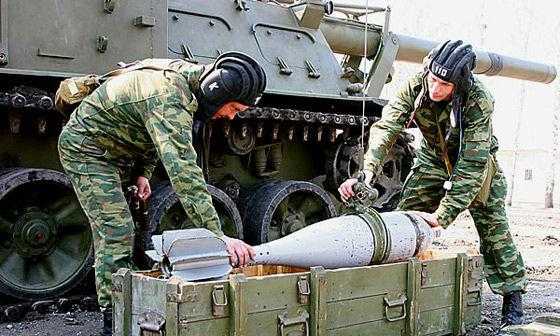

Стандартная фугасная мина Ф-864 имеет массу 130,7 кг, в ней пять разрывных зарядов, которые сообщают мине скорость движения. В западной печати были сообщения, что для М-240 разработаны и запущены в производство активно-реактивные мины с ядерными зарядами.

Дизельный двигатель установки «Тюльпан» В-59 позволяет развить скорость до 60 км/ч по асфальту и до 30 км/ч по грунтовке.

В соответствии с требованиями современной войны гаубица «Тюльпан» оснащена системой защиты и может преодолевать зараженную местность и действовать на ней. Система заряжания и габариты машины не требуют специальной подготовки позиции для стрельбы.

Шасси для миномета было использовано от объекта 305, что очень похоже на шасси зенитного комплекса «Круг». Бронепластины «Тюльпана» выдерживают пули калибра 7-62 типа Б-32 с расстояния в 300 м. Сам миномет 2Б8 без шасси использованию не подлежит, так уж устроена гаубица «Тюльпан».

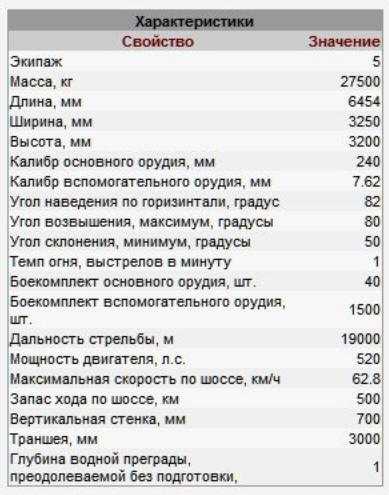

Характеристики

Дизельный двигатель Б-59 имеет мощность в 520 лошадей и позволяет развить максимальную скорость до 62,8 км/ч. Преодолевает вертикальную стенку в 700 мм и имеет запас хода в 500 км. Также траншея шириной в 3 м и водная преграда глубиной в 1 м не остановит «Тюльпан».

Обслуживает такую технику экипаж из 5 человек. Самоходная гаубица «Тюльпан» весит 27500 кг, длина — около 6,5 м, ширина — 3 метра с четвертью, высота — 3,2 м. Помимо основного орудия в 240-миллиметров, есть еще вспомогательное оружие с калибром 7,62.

Установка может делать до 1 выстрела в минуту, а при угле наведения и возвышения в 80-82 градуса, угле склонения в 50 градусов миномет может разрушать объекты противника, скрывшиеся за преградами, сам в это время оставаясь в недосягаемости. Что бы ни говорили критики, это эффективное оружие – гаубица «Тюльпан». Дальность стрельбы основного орудия составляет 19 км.

Испытания

Вся боевая техника перед постановкой на вооружение проходит серию испытаний. Не обошел этот удел и артиллерийский букет. Один из главных конструкторов рассказал случай про испытания «Акации».

При контрольной проверке произошел неожиданный запуск ракеты в пусковой установке, когда та была в пусковом положении. К счастью, боеголовки в ракете не было. За счет пускового заряда она таскала всю установку, пока не уперлась в стену, потом оторвалась и начала вилять по полигону, обошлось без жертв. Также у «Акации» была проблема с удалением пороховых газов, они скапливались в отделении экипажа. Пришлось создавать разность давлений, чтобы газы вылетали вслед за снарядом через орудие.

Гаубица «Тюльпан» показала себя с лучшей стороны. В качестве мишени использовали бетонные укрепления, по ним стреляли уже много лет, но благодаря прочности, они сносили все. После залпа «Тюльпана» от них осталась только воронка глубиной метров в 10 и столько же шириной.

Новые снаряды для гаубицы

Минометы модифицировались, улучшались, а также для них выпускались новые снаряды. Стоит упомянуть об одном из таких, мина 1К113 «Смельчак». Разработали ее в конце 80-х годов. В отличие от обычной мины, у нее ограничено время открытия окошка оптики для самонаведения и включения лазера для целеуказания.

Неподалеку от цели, на расстоянии от 200 до 5000 м, размещается корректировщик с целеуказателем. Он подсвечивает цель, лишь когда мина оказывается на расстоянии 400-800 м. У противника даже при обнаружении факта целеуказания не остается времени на ответные действия.

Выстрел с таким снарядом поражает цель радиусом 2-3 м с вероятностью в 80-90 %.

«Тюльпан» в Афганистане

После полевых испытаний необходимо было проверить артиллерию в условиях боевых действий. Афганистан стал первой такой точкой. «Тюльпан» был незаменим со своими возможностями поражать противника в укрытии и на другом склоне горы, заваливать пещеры одним снарядом и ронять моральный дух впечатляющими разрушениями. Особенно преимущества «Тюльпана» были заметны при штурме крепостей, 122-мм снаряды вязли в глиняной стене, тогда как 240-мм разрушали все. Благодаря углу стрельбы, можно поставить установку в 20 м от стены дома, придать максимальный угол и поразить противника, укрывшегося с другой стороны здания, чтобы знал, что такое «Тюльпан». Миномет, гаубица или просто пушка — технический термин не имеет значения, когда снаряды свистят над головой.

При использовании мины «Смельчак» точность возрастала, били прямо во входы пещер, где укрывался противник.

Артиллерия – бог войны

В своих воспоминаниях военные часто жалеют, что у них было мало артиллерии, потому что ее никогда не бывает много. Тяжелое уханье пушек вселяет уверенность в своих и вдавливает в землю, в буквальном и переносном смыслах, противника.

Установка «Тюльпан» до сих пор стоит на вооружении. Ни у одной из стран нет миномета такого калибра. В странах Европы и в США калибр не превышает 120 мм.

fb.ru

как устроен самый большой миномет в мире

Советская военная промышленность подарила миру немало удивительных вещей. Ракетные танки, истребители, скорость полета которых превышает скорость звука в три раза, и уникальные самоходные минометы «Тюльпан». Мины весом в пару сотен килограммов, разные по своему назначению боеприпасы и большая дальность стрельбы надолго вывели «Тюльпан» в класс самых необычных машин войны в мире.

Бог войны

Специалисты, изучавшие развитие советских ракетных войск и артиллерии отмечают, что история самоходного миномета «Тюльпан» вообще могла быть не написана. Новый генеральный секретарь ЦК Никита Хрущев, большой поклонник ракетной техники в значительной степени «запустил» ствольную артиллерию. Безусловно, советские КБ, военные стратеги и промышленники понимали, что ставить крест на артиллеристах никто не станет, однако работа над множеством уникальных разработок в этой области все же была остановлена.

В ситуацию вмешались военные аналитики, штабисты и руководители Минобороны СССР, которые донесли мысль о малой вероятности полномасштабной атомной войны между Соединенными Штатами и СССР. Благодаря грамотным и профессиональным действиям конструкторских бюро и военных большого пробела в направлении развития ствольной артиллерии удалось избежать.

Несмотря на любовь генсека к ракетам, безвозвратно терять уникальные разработки никто не торопился. В середине 60-х на стол руководителям профильных министерств легли доклады, главной темой которых было использование самоходной ствольной артиллерии на ограниченных участках и направлениях. Уже после отстранения Хрущева от власти специальным постановлением ЦК руки специалистов профильных КБ были развязаны и работа над новой артиллерией закипела.

Заказы на разработку и строительство целой линейки самоходных артиллерийских комплексов были выданы сразу нескольким советским предприятиям. Харьковскому тракторному заводу поручили работу над самоходной установкой с орудием калибра 122-мм, которое большинство знает под индексом и названием 2С1 «Гвоздика». Волгоградские машиностроители стали работать над самоходным орудием того же калибра – 122-мм гаубицей 2С2 «Фиалка».

Самый сложный заказ отдали оружейникам с Урала: специалисты УЗТМ взялись за разработку сразу двух изделий – 152-мм самоходной гаубицы 2С3 «Акация» и уникального самоходного миномета 2С4 «Тюльпан» с орудием калибра 240-мм. «Тюльпан» впечатлял военных не только размерами, калибром применяемых для стрельбы мин, но и проблемами, которые на этапе испытаний доставляла новая конструкция.

На одном из полигонных отстрелов после выстрела у нового самоходного миномета мощной отдачей порвало монтажное соединение опорной плиты, с помощью которой орудие крепилось на шасси. Впоследствии по итогам испытаний на полигонах в конструкцию «Тюльпана» внесли с десяток изменений, чтобы применение этого оружия стало последним для противника, а не для самой машины или тем более экипажа.

Исполин

Первый эффект от применения мин весом 130 кг военные ощутили уже на испытаниях. 122-мм и 152-мм артиллерийские боеприпасы почти не наносили вреда укрепленным дотам, использованным в качестве мишеней. Небольшие вмятины, да отломившиеся куски бетона – таким был максимальный ущерб. Стрельба из трех опытных «Тюльпанов» продемонстрировала прямо противоположные результаты: первым же попаданием стальная болванка разворотила бункер.

Эксперты отмечают, что именно в уничтожении защищенных целей и объектов как раз и раскрывается весь потенциал самоходного миномета. По словам специалистов, попадания одной мины будет достаточно, чтобы пробить перекрытия обычного промышленного объекта высотой 10–12 м или значительно повредить защищенную огневую точку или авиационный ангар. Применяемые боеприпасы для стрельбы из мощного орудия – вообще отдельная тема для обсуждения.

Помимо фугасных мин для поражения объектов и живой силы противника, в боеукладку «Тюльпана» могли входить активно-реактивные мины с фугасной боевой частью 3Ф2. Особенностью мины стала увеличенная дальность полета: теперь вместо 8–9 тыс. м 240-мм боеприпас «закидывали» почти на 20 км.

В 1982 году, спустя 11 лет после принятия миномета 2С4 «Тюльпан» на вооружение, в арсенале средств поражения советского «молота» появился уникальный корректируемый боеприпас «Смельчак». Блок коррекции и внешнее целеуказание, которое выдавалось боеприпасу импульсно, то есть в течение всего одной-двух секунд позволяли с высокой точностью организовывать точечные удары по защищенным объектам противника и даже выводить из строя бронетехнику. Массы взрывчатого вещества в 60 кг в этом случае хватало для поражения практически любой, даже хорошо защищенной цели.

Правильность применяемого метода неоднократно подтвердила война в Афганистане, где такими минами советские военные «выжигали» очаги сопротивления за один прием. Однако описанные боеприпасы – не единственное, чем может стрелять «Тюльпан». Для умножения противника на ноль в боеукладку 2С4 могут входить и другие, не менее смертоносные типы мин. Для поражения живой силы противника и нанесения значительного ущерба инфраструктуре также могут использовать 240-мм мины 3О8 с кассетной боевой частью и осколочными боевыми элементами и уникальный активно-реактивный боеприпас 3Б11 с ядерной боевой частью.

Применение последнего могло окончиться для противника большой братской могилой, ведь «специальной» боевой частью, согласно расчетам, за один выстрел можно было поразить целую мотострелковую бригаду. Для того чтобы «дать противнику огня», советские оружейники придумали другой боеприпас – зажигательную мину «Сайда», снаряженную огнесмесью и вызывающую сильнейшие пожары на обширной территории.  Помимо «обычных» боеприпасов, в номенклатуре 2С4 числятся нейтронные боеприпасы «Фата» и «Смола».

Самый мощный и никем еще непревзойденный 240-мм миномет и в наши дни, после долгой службы и боевого применения в нескольких конфликтах, остается в строю, а дивизионы самоходных минометов «Тюльпан» регулярно участвуют в учениях. Несмотря на то что современные авиационные средства поражения и артиллерийские боеприпасы совершенствуются и постоянно улучшаются, отправлять миномет «Тюльпан» на пенсию военные не торопятся.

tvzvezda.ru

Почему советский миномет 2С4 «Тюльпан» до сих пор лучший в мире

Используемые артиллеристами западных стран его 120-миллиметровые аналоги кажутся мелкими и смешными, а попадание «в яблочко» 134-килограммового снаряда «Смельчак-М» способно разнести вдребезги любое укрепление противника.

Шум, издаваемый дизельным мотором самоходной установки мощностью 520 лошадиных сил, и внешний вид «Тюльпана» не могут не устрашать. Лишь единожды увидев этого «Бога войны», вы никогда его не забудете, а увидеть его в действии нельзя желать никому.

Крепкий ребенок «холодной войны»

В начале 60-х годов минувшего столетия руководство СССР, обеспокоенное значительным отставанием от американцев в гонке ракетных вооружений, придумало выход, потрясший современников своей простотой и гениальностью.

Разработанный в спешном порядке советскими конструкторами самоходный миномет 2С4 «Тюльпан» получил ствол с невероятным калибром 240 мм (диаметр вполне солидного арбуза). Он с одинаковой степенью эффективности мог поразить цель, расположенную на расстоянии от 800 метров до почти 20 километров от места пуска, стабильно укладывая мины в круг диаметром до трех метров.

При необходимости это советское чудо инженерной техники может наносить акцентированные удары фугасными, зажигательными, кассетными и оптически управляемыми минами, способными взрываться при соприкосновении с целью или через определенное время после нанесения удара. Атомное противостояние 80-х между СССР и США заставило конструкторов «Тюльпана» наделить его поистине уникальной возможностью стрелять минами с нейтронным и ядерным зарядом небольшой мощности.

Советский самоходный монстр имеет относительно небольшую скорострельность – 1 выстрел в 62 секунды, но этого вполне достаточно, чтобы посеять хаос в оборонительных порядках противника и поставить перед ним боевую задачу «Удрать за 60 секунд».

Средство торга с американцами

Уральский завод транспортного машиностроения начал выпуск минометов 2С4 в 1972 году. До 1988 года, когда лидеры СССР и США договорились свернуть гонку вооружений, было произведено 588 этих самоходных установок.

Самоходные «Тюльпаны» чрезвычайно эффектно продемонстрировали свои боевые возможности во время войны в Афганистане, забрасывая мины в горные пещеры, являвшиеся штабами и военными базами боевиков.

«Тюльпан» в боевом положении. wikipedia

Существует версия, что Рональд Рейган предлагал тогда СССР заодно утилизировать все самоходные минометы «Тюльпан», называя их «дестабилизирующим оружием» (на тот момент десятки 2С4 были размещены в странах Варшавского договора, прикрывая наиболее опасные участки их границ).

Но Михаил Горбачев даже при всей своей уступчивости не мог пойти на подобный шаг, рискуя лишиться власти в стране. Мотив отказа был прост – Советский Союз не мог в одностороннем порядке утилизировать боевую технику, аналогов которой Америка не имела.

Правда, совсем скоро сменившиеся правительства Чехословакии, Восточной Германии и Венгрии настояли на выводе советского контингента со своей территории. Часть оружия и боеприпасов СССР оставил своим тогда еще союзникам, чего нельзя сказать о мощных «Тюльпанах», вернувшихся в резерв Советской Армии.

Увы, начало 90-х годов прошлого века стало смутным временем, когда шло массовое списание различных моделей военной техники. Не стал исключением и «Тюльпан».

Опасный «цветочек» России

Возможно, уникальный самоходный миномет был бы уже сегодня совершенно забыт, однако грянула вторая чеченская война 1999-2000 года. Командование российской армии неоднократно применяло уцелевшие «Тюльпаны» для уничтожения баз боевиков, скрытых в труднодоступной горной местности. Огонь из нее освобождал проходы для попавших в окружение бойцов, позволяя танковым группам наносить неожиданные удары, способствовавшие установлению последующего мира в этой республике.

Самоходная минометная установка 2С4 «Тюльпан». Вид с кормовой части. wikipedia

В ноябре-декабре 2016 года при освобождении сирийского города Алеппо, российская армия, уступив требованиям американцев, на два месяца отказалась от нанесения ракетно-бомбовых ударов по террористам «Исламского государства». Однако последним это совершенно не помогло, поскольку в ход были пущены самоходные минометы 2С4 «Тюльпан». Точечные удары из старого вроде бы оружия были настолько разрушительны и эффективны, что часть боевиков уже через несколько дней покинула город, а многие предпочли сдаться сирийской армии.

Грядущий вывод российских войск с территории Сирийской Арабской республики позволит вновь перевести артиллерийские подразделения, вооруженные самоходными минометными комплексами 2С4 «Тюльпан», в резерв Верховного командования Сухопутных сил РФ. Экипажи продолжат ежедневную подготовку, чтобы при необходимости применить свои умения и навыки при выполнении задач по защите интересов России.

Тактико-технические характеристики самоходной минометной установки 2С4 «Тюльпан»

Длина, мм 6 454
Ширина, мм 3250
Высота, мм 3200
Мощность двигателя, лошадиных сил 520
Максимальная скорость, км/час:

по шоссе

по бездорожью



63

30

Преодоление препятствий без подготовки, мм:

вертикальная стена

траншея

глубина водной преграды



700

3000

1000

Экипаж, человек 5
Калибр орудия, мм 240
Скорострельность, выстрелов в минуту 1
Боекомплект, мин 40
Максимальная дальность стрельбы, км 19,69
Минимальная дальность стрельбы, км 0,8
Используемые боеприпасы:

фугасные

зажигательные

кассетные

управляемые

нейтронные

ядерные



53-ВФ-864, активно-реактивный 3ВФ2

«Сайда»

3ВО11

3ВФ4, «Смельчак-М»

«Смола», «Фата»

3ВБ4, активно-реактивный 3ВБ11

www.eg.ru

Военное обозрение: Русские цветочки крупных калибров: «Пион», «Гиацинт», «Тюльпан» — Свободная Пресса

Подразделения Восточного военного округа в Приморском крае провели учебные стрельбы из самых мощных в мире самоходных минометов 2С4 «Тюльпан» калибра 240 мм. Учения проходили ночью. Бойцы, поднятые по учебной тревоге, выдвинулись с техникой в назначенный район и отразили нападение диверсионной группы условного противника.

«Тюльпан» — немолодое оружие, но все еще сохраняющее боевую мощь, позволяющую использовать этот миномет в тех случаях, когда бессильны артиллерийские установки более скромных калибров. Он незаменим при разрушении прочных фортификационных сооружений, легко справляется с бронетехникой. За счет высокой мощности боезаряда способен выводить из строя крупные соединения живой силы. Для особых случаев предусмотрен ядерный заряд мощностью в 2 килотонны. Разумеется, в Приморском крае такие снаряды со склада не извлекали.

«Тюльпан», принятый на вооружение в 1972 году, был разработан на Уральском заводе транспортного машиностроения в Екатеринбурге (тогда — Свердловск). Уральским конструкторам, преуспевшим в создании целого ряда самоходных артиллерийских установок, удалось сделать то, к чему неоднократно подступались японцы и американцы. В 1943 году японские конструкторы водрузили на гусеничное шасси мортиру калибра 273 мм, назвав это сооружение Тип 4 «Ха-То». Калибр им показался маловатым, и его повысили до 300 мм, сделав 4 опытных образца. Мортира стреляла на 3 километра, но после 10 выстрелов разваливалось шасси.

В середине 40-х годов американцы начали делать самоходный миномет калибра 250 мм. Был изготовлен макет. Однако разработка зашла в тупик, и ее финансирование было прекращено.

На Урале дело довели до победного конца. В результате у миномета получилась прекрасная дальность, достигающая 20 километров. И полный спектр боеприпасов: фугасные, зажигательные, кассетные, ядерные. Максимальная масса взрывчатого вещества приближается к 50 кг. Среди них есть управляемая мина «Смельчак-М», имеющая лазерное наведение на цель. Экипаж — 5 человек.

Название «Тюльпан» невольно напоминает о лозунге председателя Мао: «Пусть цветут сто цветов». В отечественной артиллерии цветов, конечно, меньше. Но из них вполне можно составить внушительный букет. Поскольку конструкторы советских и российских самоходок при названии своей продукции демонстрируют повышенный интерес к именам цветов.

2С1 «Гвоздика» — самоходная гаубица калибра 122 мм, разработанная на Харьковском тракторном заводе им. С.Орджоникидзе. С 1971 года находится на вооружении Советской, а теперь Российской армии. САУ «Гвоздика» длительное время была основным артиллерийским оружием мотострелковых полков. Было произведено более 10 тыс. этих эффективных и неприхотливых в эксплуатации гаубиц.

Несмотря на то, что производство «Гвоздик» было прекращено в 1991 году, их не отправили на бессрочное хранение. В 2003 году была запущена программа модернизации, в результате у модификации 2С1М1 появилась автоматизированная система управления и наведения орудия. Дальность стрельбы обычными снарядами — 15 км, активно-реактивными — 22 км. В боекомплект также входят бронебойные управляемые снаряды «Китолов».

2С2 «Фиалка» — самоходная авиадесантная гаубица калибра 122 мм. Разрабатывалась на Волгоградском тракторном заводе в конце 60-х годов. Однако проект был закрыт в связи с невозможностью удовлетворить требования технического задания. А они были предельно жесткими: для десантирования гаубицы с самолета Ан-12 ее вес не должен был превышать 10 тонн. С весовыми проблемами конструкторы справились. Но при этом конструкция шасси оказалась не слишком надежной: отдача 122-миллиметрового орудия была для него чрезмерной.

С этой проблемой, но уже в рамках другой, «не цветочной», ОКР справились в подмосковном Климовске, где находится ЦНИИточмаш. Была разработана САУ 2С9 «Нона-С» калибра 120 мм, принятая на вооружение ВДВ в 1980 году. Гаубица, вес которой не превышает 8 тонн, прекрасно десантируется парашютным способом и не имеет проблем с надежностью всех своих систем.

2С3 «Акация» — дивизионная самоходная гаубица солидного калибра 152 мм. Разработана на Уральском заводе транспортного машиностроения. Эксплуатируется с 1971 года. Эта САУ стала первой отечественной самоходной гаубицей такого большого калибра. В последующие годы неоднократно модернизировалась. 2С3М2 — это уже российская модель, выпускающаяся с 2006 года. В ней использована современная система управления огнем и повышена защищенность экипажа, а также новые боеприпасы. Дальность стрельбы осколочно-фугасными снарядами доведена до 19,2 км, активно-реактивными — до 25 км. Боекомплект увеличен до 46 выстрелов. В настоящий момент готовится следующая модификация «Акации» — 2С3М3.

2С5 «Гиацинт-С» — самоходная пушка калибра 152 мм. Разработана на Уральском заводе транспортного машиностроения. Орудие создано в СКБ-172 (Мотовилихинские заводы). Эксплуатируется с 1976 года.

При одинаковом с «Акацией» калибре имеет существенные отличия, предопределенные разницей между пушкой и гаубицей. Гаубица ведет стрельбу по навесной траектории, поражая укрытые цели, пушка — по настильной, в связи с чем имеет существенно меньший угол возвышения ствола. Начальная скорость пушечного снаряда выше за счет большей длины ствола и большего количества пороха, используемого в выстреле. Поэтому и дальность стрельбы у пушки больше. Но при этом пушка существенно тяжелее, поскольку имеет не только более длинный по сравнению с гаубицей ствол, но и его стенки толще, чтобы выдерживать большее давление пороховых газов.

Максимальная дальность стрельбы «Гиацинта-С» — 37 км. Среди его боеприпасов есть корректируемые снаряды «Краснополь». А также прелестный полевой цветок «Ромашка», который на поверку оказывается снарядом с ядерным зарядом.

2С7 «Пион» — самоходная пушка калибра 203 мм. Была создана в Ленинграде на Путиловском заводе в середине 70-х годов. Отличается повышенной огневой мощью и служит для подавления тылов, уничтожения особо важных объектов и средств ядерного нападения в тактической глубине на расстоянии до 47 километров. О солидности данного оружия свидетельствует вес, равный 45 тоннам. В экипаж входят 7 человек. Длина нарезного ствола — 11 метров. Масса снарядов — 110 килограммов. В боекомплект входят осколочно-фугасные, бетонобойные, кассетные, активно-реактивные снаряды. Есть и ядерные — «Клещевина», «Саженец», «Перфоратор». Было выпущено более 500 «Пионов» как базовой модификации, так и модифицированных САУ 2С7М.

2С8 «Астра» — самоходный экспериментальный батальонный миномет калибра 120 мм. Создавался в конце 70-х годов в ЦНИИ «Буревестник» на шасси самоходной гаубицы «Гвоздика». Казнозарядный миномет оснащался устройством, автоматизирующим перезарядку орудия. В связи с чем «Астра» имела повышенную скорострельность. Орудие имело обычную для минометов дальность стрельбы — 7,1 км. Но активно-реактивные мины были способны улетать и на 9 км.

Однако проект был закрыт из-за того, что появилась идея создания максимально универсальной самоходки 2С17−2 «Нона-СВ», которая представляет собой пушку, гаубицу и миномет «в одном флаконе». Существенных преимуществ по дальности и точности стрельбы она не имела, но обладала большей разрушительной способностью за счет использования специальных снарядов с нарезкой по корпусу. Снаряд разлетался на большее количество осколков, которые имели большую скорость — 1850 м/с против 1300 м/с. Однако гаубичные и пушечные (всего 12 км) характеристики были крайне неубедительными. Поэтому и этот проект был закрыт.

Пытался расцвести в отечественной оборонной промышленности и еще один цветок — танковый управляемый реактивный снаряд «Лотос». Его разработкой в 60-е годы занималось тульское КБ приборостроения (КБ-14). Наведение снаряда на цель осуществлялось при помощи лазерного луча. Комплекс предполагалось устанавливать на новом тяжелом танке, который разрабатывался на ЧТЗ. Однако создание танка было свернуто. Тем не менее, комплекс «Лотос» в 1964 году был испытан на Гороховецком полигоне, произведя на комиссию благоприятное впечатление. Но проект вскоре был закрыт.

svpressa.ru

Самоходная артиллерийская установка «Тюльпан»: характеристики и фото

Рассмотрим, что собой представляет всесокрушающая артиллерийская система резерва Главного командования, не имеющая прямого подобия ни в одной армии мира.

Причины появления

Опыт Второй мировой войны подтвердил необходимость артиллерии крупного калибра, способной уничтожать фортификационные сооружения. Но при этом стало очевидно, что старые образцы тяжёлой артиллерии не могут отвечать потребностям современных динамичных боевых действий. Поэтому ещё во время войны, в сорок четвёртом году, советское правительство дало задание на разработку 240-миллиметрового миномёта Коломенскому конструкторскому бюро.

Изделие получило индекс М-240 и поступило на вооружение советской армии в 1950 году. В отличие от миномётов меньшего калибра оно заряжалось 130-килограммовой осколочно-фугасной миной. Дальность огня составляла восемь километров. Однако тип буксируемого миномёта такого калибра для современной советской армии эпохи карибского кризиса стал представляться устаревшим. Самоходная артиллерийская установка «Тюльпан» выступила новым заданием для конструкторов Уральского завода транспортного машиностроения.

Платформа

Уральцы являлись системными интеграторами проекта, работая в кооперации со многими заводами и конструкторскими бюро СССР. Саму артиллерийскую систему, которую им предстояло установить на собственное шасси, создавали на пермских «Мотовилихинских заводах». Первоначально предполагалось использование шасси СУ-100, на которую монтировалась артиллерийская установка. «Тюльпан» оказался слишком тяжёл для такой платформы и плохо переносил огромную отдачу выстрела.

Уральцам пришлось радикально преобразовать исходную платформу, создав практически новую машину. Но при этом уровень унификации, которым обладала самоходная установка «Тюльпан», достиг восьмидесяти процентов по отношению к базовой транспортной основе. В движение машину приводит дизельный двигатель мощностью 520 лошадиных сил, позволяющий разогнать её до шестидесяти километров в час. В носовой части корпуса над рабочим местом командира установлена вращающаяся башенка, оснащённая 7,62-миллиметровым пулемётом.

Экипаж и расчёт

Экипаж боевой машины составляет пять человек, что демонстрирует серьёзное отношение разработчиков к механизации процесса подготовки к стрельбе орудия столь крупного калибра. Установка «Тюльпан» позволяет транспортировать одновременно весь расчёт и возимый боекомплект. Помимо командира орудия и механика-водителя, размещённых в носовом отсеке машины, она перевозит двух операторов и наводчика, располагающихся в боевом отделении. В транспортном положении они занимают места рядом с механизированной боеукладкой возимого боезапаса. При развёртывании системы для подготовки к открытию огня члены экипажа занимают места согласно боевому расписанию.

240-миллиметровый миномёт

Разработанная с учётом опыта создания и эксплуатации буксируемого миномёта М-240, новая система для самоходного шасси получила индекс 2Б8. Первоначально предполагалось ведение огня непосредственно с транспортного шасси. Однако ужасающая отдача силой около пятисот тонн и ударная волна выстрела, сминающая навесные топливные баки, вынудили отказаться от такого решения. По принятой изменённой компоновке установка «Тюльпан» имеет два положения. В транспортном миномёт находится на гусеничном шасси, а в боевом располагается за его кормой, на выдвигающейся опорной плите, опёртой на грунт.

Перевод орудия из походного в боевое положение осуществляется гидравлической системой. Питание миномёта осуществляется из внутренней револьверной боеукладки, которая может содержать до двадцати осколочно-фугасных мин или десяти активно-реактивных.

Ведение огня

Перед открытием огня машина переводится из транспортного положения в боевое. Установка «Тюльпан» при помощи гидравлических приводов откидывает миномёт назад, за тыльную часть машины, и устанавливает его на опорную плиту.

Заряжание миномёта осуществляется непосредственно из боеукладки машины или с грунта. При заряжании из боеукладки ствол разворачивается на девяносто градусов, оператор устанавливает заряд со стороны казённой части ствола, после чего миномёт опять приводится в положение, близкое к вертикальному. Для боепитания с грунта расчёт может использовать лебёдку для установки 130- и 250-килограммовых мин. После зарядки орудие наводится вручную по горизонтальному углу. Наводка по вертикали осуществляется при помощи гидравлической системы. Высокий уровень механизации процесса приведения в боевую готовность, зарядки и наведения позволил добиться выдающейся скорострельности для орудия такого калибра. Установка «Тюльпан» способна вести огонь со скоростью один выстрел в минуту.

Боевые возможности и боеприпасы

Боевая эффективность системы обеспечивается прекрасной подвижностью, баллистикой, точностью и ассортиментом применяемых боеприпасов. Основой боекомплекта являются осколочно-фугасные мины весом до ста тридцати килограмм, которыми можно вести огонь дальностью до десяти километров. Также в арсенале находится активно-реактивный снаряд, позволяющий поражать цели на удалении до двадцати километров. Мощность этих зарядов колоссальна. Они оставляют после себя воронку радиусом в десять метров и глубиной около шести. Даже фортификационные сооружения тяжёлого типа не могут им противостоять.

Ракетная установка «Тюльпан» (фото можно увидеть в статье) может использоваться как высокоточное оружие при стрельбе управляемыми снарядами «Смельчак». Они наводятся по отражённому лазерному лучу подсветки цели и дают возможность нанесения точных ударов на глубину от пяти до десяти километров. Для поражения живой силы и площадных целей могут применяться кассетные и зажигательные боеприпасы. Напалмовый заряд установки 2С4 «Тюльпан» накрывает один гектар территории, превращая его в сплошное озеро огня. Помимо традиционного оснащения «Тюльпан» может использовать и ядерные боеприпасы мощностью до двух килотонн тротилового эквивалента.

Постановка на вооружение и серийный выпуск

На вооружение советской армии самоходный миномёт 2С4 поступил в 1971 году, заменив буксируемую модель образца 1955 года. В середине восьмидесятых он прошёл модернизацию, повысившую его боевые характеристики. Производство изделия продолжалось до 1988 года, и за весь период выпуска было произведено около шестисот машин. Советский Союз поставил некоторое количество миномётов «Тюльпан» в Ирак и Чехословакию. В начале двухтысячных несколько образцов было отправлено в Ливию по соглашению с руководством России.

Применение в боевых действиях СССР

Миномётная установка 2С4 впервые прошла боевое крещение в Афганистане в составе ограниченного контингента советских войск. По подсчётам специалистов, в боях на этой территории принимало участие до ста двадцати единиц оружия. По общему мнению, оно показало себя исключительно удачно в сложных условиях той войны. Горная местность значительно усложняла применение артиллерии, стреляющей прямой наводкой, и гаубиц. Авиация тоже не всегда могла нанести удар по укреплённым пунктам, расположенным в горных пещерах или на склонах. Установка «Тюльпан» демонстрировала высочайшую эффективность, уничтожая позиции противника за один-два выстрела, вне зависимости от того, насколько сильно они были оборудованы.

Применение в современных войнах

Опыт использования миномёта в Афганистане пригодился во время подавления сопротивления террористических и бандитских формирований в Чечне. Аналогичные условия ведения боёв позволили быстро найти подходящий способ уничтожения горных позиций террористов. Помимо борьбы в полевых условиях самоходная минометная установка «Тюльпан» использовалась для штурма населённых пунктов. Из нее велся обстрел укреплённых бункеров бандитов во время подготовки штурма Грозного.

К сожалению, боевая биография системы 2С4 «Тюльпан» включает в себя и эпизоды участия в гражданской войне на Украине. Впервые её применили войска, подчиняющиеся киевскому режиму, в период штурма Семёновки в 2014 году. Экзотичность и редкость этого вида оружия стали причиной того, что воронка от снаряда не была опознана сразу и вызвала горячие дискуссии об оружии, которое могло причинить ущерб такого масштаба. Мнения склонялись к тому, что воронку оставила тактическая баллистическая ракета. Однако это отработал «Тюльпан».

fb.ru

Самоходный миномёт 2С4 «Тюльпан» | Армейский вестник

Миномёт 2С4 «Тюльпан» предназначен для уничтожения прочных сооружений полевого типа, зданий, приспособленных противником для укрытия живой силы и техники, командных пунктов, артиллерийских и ракетных батарей и другой боевой техники, недоступной для настильного огня.

• Самоходный миномёт 2С4 является единственным в мире миномётом такого калибра и аналогов не имеет. Миномёт 2С4 «Тюльпан» был принят на вооружение советской армии в 1972 году, а в 1974 году началось серийное производство – было выпущено более 400 единиц.

• Миномёт «Тюльпан» имеет оригинальную конструкцию. Артиллерийская часть размещена на крыше корпуса. Внутри корпуса шасси размещены экипаж, аппаратура и боекомплект. В механизированных боеукладках находятся два типа мин: 10 штук активно-реактивных и 20 штук осколочно-фугасных. Всего 30 шт.

• Боевое отделение находится в кормовой и средней части корпуса. В отделении управления находятся командир и механик-водитель. Слева, ближе к носу, за силовой установкой находится башенка командира.

• В отличие от миномета М-240, где все операции производились вручную, в артиллерийскую часть миномёта «Тюльпан» введена гидросистема, служащая для:
— перевода миномета из походного положения в боевое и обратно;
— вертикального наведения миномета;
— выведения ствола на линию досылания мины и открывания затвора;
— подачи мины из механизированной боеукладки на направляющие досылателя, расположенные сверху на корпусе базового шасси;
— заряжания миномета, закрывания затвора и опускания ствола в казенник.

• Боеукладка барабанного типа, механизированная. Способ заряжания с механизированным досыланием. Досылатель цепной. Привод досылателя: гидромотор. В отличие от миномётов меньшего калибра заряжание производится с казённой стороны разделяющегося ствола. Угол заряжания 2Б8 составляет около +63°. Мины на направляющие досылателя подаются автоматически из механической боеукладки, расположенной в корпусе шасси (в двух боеукладках размещается 40 фугасных или 20 активно-реактивных мин). Кроме того, заряжание может производиться с грунта при помощи крана.

Горизонтальное наведение осталось ручным. Установленный на «Тюльпане» дизель В-59 позволяет развивать по шоссе скорость до 60 км/ч, а по грунтовым дорогам — до 30 км/ч. Миномет стреляет стальной фугасной миной Ф-864 массой 130,7 кг при массе разрывного заряда 32 кг. Взрыватель ГВМЗ-7 имеет установки на мгновенное и замедленное действие.

Мина Ф-864 с выстрелом ВФ-864 имеет пять зарядов, сообщающих ей начальную скорость 158-362 м/с и соответственно дальность от 800 до 9650 м. Воспламенительный заряд находится в трубке стабилизатора мины. Остальные заряды помещаются в картузах кольцевой формы, закрепленных на самой трубке с помощью шелковых шнуров. По сообщениям западной печати, для М-240 и 2Б8 созданы и активно-реактивные мины с ядерными зарядами.

В конце 80-х годов для Тюльпана была разработана управляемая (корректируемая) мина 1К113 «Смельчак». Стрельба ею производится так же, как и обычной, лишь устанавливается время открытия окошка оптической головки самонаведения и время включения лазерного целеуказателя. На расстоянии от 200 до 5000 м от цели размещается корректировщик с лазерным целеуказателем.

• Корректировщиком и подсвечивается цель, причем не все время полета мины, а лишь когда она приближается к цели на дистанцию 400-800 м. То есть время подсветки и, соответственно, коррекции полета мины длится от одной до трех секунд, противник физически не успевает поставить «Смельчаку» помеху.

Вероятность попадания в этом случае в круг диаметром 2-3 м равна 80-90%. В ходе боевых действий в Афганистане «Смельчаки» с первого выстрела попадали во входы пещер, занимаемых душманами. 240-мм миномет, стреляющий как обычными, так и управляемыми минами, незаменим при штурме укрепленных позиций, а также при боевых действиях в населенных пунктах.

• Так, например, его можно поставить на расстоянии 10-20 м от многоэтажного дома, придать максимальный угол возвышения, и при стрельбе малыми разгонными зарядами крутизна падения мин становится почти вертикальной, то есть появляется возможность поразить противника, укрывшегося за противоположной стеной дома.

• В послевоенный период ни одна страна в мире не принимала на вооружение таких мощных минометов. По сведениям, опубликованным в журнале Military Balance за 1991/1992 годы, СССР на тот момент имел 54, а ЧССР — восемь установок «Тюльпан». В настоящее время калибр минометов США, Англии, Франции и Германии не превышает 120 мм.

/По материалам www.dogswar.ru/

army-news.ru

«Тюльпаны» и «Пионы» пугают американцев

О модернизации 240-мм миномета 2С4 «Тюльпан» и 203-мм гаубицы 2С7 «Пион» американские журналисты написали, ссылаясь на Агентство иностранных военных исследований армии США.

По их сведениям, Россия совершенствует «божественную» тяжелую артиллерию, «чтобы интегрировать ее в современные системы командования и управления и внедрить более совершенные системы связи и управления огнем».

При этом аналитики не понимают, почему Россия решила вернуться к старому вооружению, которое складировала после окончания холодной войны. По одной из их версий, снаряды для крупнокалиберной артиллерии существенно дешевле в производстве, чем ракеты.

«Самоходные минометы 2С4 «Тюльпан» и 203-мм самоходные пушки 2С7 (2С7М) «Пион» («Малка») являются артиллерией резерва Верховного главнокомандования и поступают на оснащение артиллерийских бригад большой мощности Ракетных войск и артиллерии», — пояснил «Газете.Ru» заместитель директора Центра анализа стратегий и технологий Константин Макиенко.

Собеседник издания напомнил, что «Тюльпан» в случае применения обычных осколочно-фугасных мин обладает дальностью стрельбы в 9,65 км, а активно-реактивными боеприпасами — до 20 км. В боекомплект самоходного миномета входят корректируемые мины «Смельчак» и ядерные мины мощностью 2 килотонны в тротиловом эквиваленте. Максимальная скорострельность миномета составляет примерно один выстрел в минуту. Всего изготовлено 588 «Тюльпанов», напоминает Константин Макиенко.

Самоходная 203-мм пушка 2С7 (2С7М) «Пион» («Малка») предназначена для уничтожения особо важных объектов и средств ядерного нападения противника на расстоянии до 47 км. В боекомплекты «Пиона» и «Малки» входят бетонобойные, осколочно-фугасные, кассетные и ядерные боеприпасы (их названия — «Клещевина», «Саженец» и «Перфоратор»). «Пионов» и «Малок» было выпущено более 500 единиц.

«Ренессанс российской артиллерии большой мощности связан, на мой взгляд, с несколькими обстоятельствами. Во-первых, некоторые отечественные образцы необычайно успешно показали себя в вооруженных конфликтах последнего времени, во-вторых, это наш своеобразный ответ в связи с продолжающими попытками наших вероятных партнеров разработать ядерные боеприпасы пониженной мощности», — пояснил «Газете.Ru» высокопоставленный источник в штабе Ракетных войск и артиллерии.

По его словам, применение самоходных минометов 2С4 «Тюльпан» в ходе боевых действий порой вызывало у противников впечатление, что по ним применяется тактическое ядерное оружие, а на самом деле это были самые обычные осколочно-фугасные мины.

Правда, мина «Тюльпана» весит 228 кг, и после ее разрыва остается воронка диаметром десять и глубиной шесть метров.

Эффективность стрельбы из миномета резко возрастает, когда применяются корректируемые мины типа «Смельчак», рассказал «Газете.Ru» высокопоставленный артиллерист. Только одно появление в районе боевых действий самоходных минометов «Тюльпан» вызывало у противника приступ паники, добавил он.

«Не меньшими, а даже большими боевыми возможностями обладает «Пион» и его модернизированный вариант — «Малка», — рассказал «Газете.Ru» генерал из штаба РВ и А.

По его словам, беспокойство американцев объясняется в первую очередь тем, что наши «Малки» и «Тюльпаны» без особых затруднений и переделок могут применять тактическое ядерное оружие. «У нас вопросы боевого применения ТЯО отработаны уже давно и тщательно — и хранение спецбоеприпасов, и их транспортировка, и выдача.

«Американцы в этом плане от нас значительно отстают. Основное оружие у них — 155-мм гаубица. А таких калибров, как 240-мм и 203-мм у них сейчас просто нет», — отметил источник «Газеты.Ru».

Наконец, когда американцы рассуждают о ядерных боеприпасах калибра 203-мм и 240-мм, они почему-то забывают о наших специальных боеприпасах калибра 152-мм. А у нас есть и такие снаряды, добавляет генерал.

По мнению артиллериста, применение артиллерии большой мощности в конфликтах с применением только обычных средств поражения подчас эффективнее, чем использование штурмовой и бомбардировочной авиации. Особенно, когда применяются высокоточные боеприпасы, поясняет высокопоставленный артиллерист.

Как отметил собеседник издания, стрельба артиллерии большой мощности практически не зависит от метеоусловий, характеризуется большой дальностью и высокой точностью.

Наконец, один выстрел и даже огневой налет артиллерии БМ существенно дешевле самолетовылета современного боевого самолета, полагает генерал. По его мнению, особенно эффективным будет применение артиллерии большой мощности при штурмах городов и при ведении боевых действий в условиях плотной городской застройки.

«Один выстрел прямой наводкой из 203-мм пушки способен привести к полному разрушению значительного по размерам дома, превращенного противником в опорный пункт. А это позволяет мотострелковыми подразделениями успешно выполнять поставленные боевые задачи без неоправданных потерь», — отмечает генерал-артиллерист.

Что касается аналогичного вооружения в Соединенных Штатах, то самоходная гаубица калибра 203,2-мм М110 в вооруженных силах США была снята с вооружения еще в 1990-х годах. Это было сделано в связи с возобладавшим в США мнением, что в современных условиях эффективность артиллерийских систем крупного калибра снижается. Американская самоходная артиллерийская установка М107 калибра 175-мм была снята с вооружения еще в конце 1970-х годов. Ничего похожего на 240-мм самоходный миномет «Тюльпан» у американцев никогда и не было.

В 1950-х годах с появлением ракетно-ядерного оружия некоторые военные теоретики пришли к выводу, что в новых условиях ствольная артиллерия уже не в состоянии обеспечить войскам необходимую огневую поддержку. Однако «ракетная эйфория» длилась недолго. Локальные войны последних десятилетий показали, что управляемые ракеты могут служить лишь дополнением к ствольной артиллерии, которая была и остается основным средством поддержки боевых действий сухопутных войск.

www.globalwarnews.ru
