Сравнение ТТХ автомата АК-74М с АК-103.

Еще один материал от профессионала прекрасно освещающий причины перехода ВС СССР на калибр 5,45. «Это должен знать каждый» в свете все никак  не желающих умирать баек.
Взято Часть I. Часть II. у berserk711

Для сравнения тактико-технических характеристик автоматов 5,45 мм АК-74М и 7,62 мм АК-103 используем сводную таблицу ТТХ автоматов Калашникова (Таблица 1), представленную фирмой-производителем[1]:

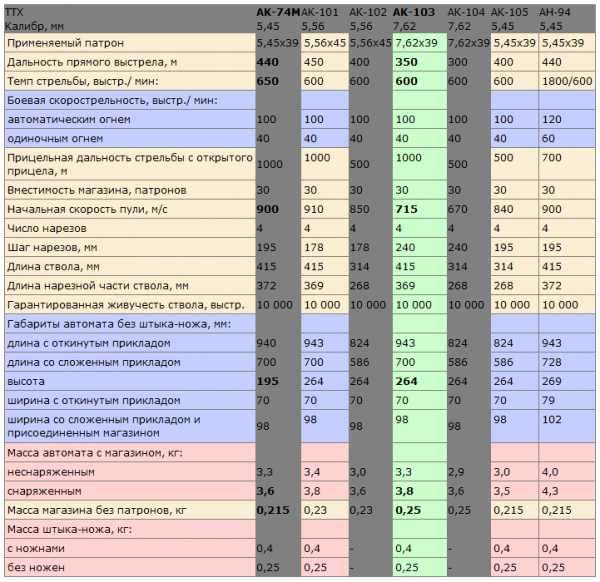

Таблица 1
Тактико-технические характеристики автоматов, производимых ОАО «Ижмаш».

Анализ данных, представленных в Таблице 1 позволяет заключить следующее:
1. Большая чем у АК-103 длина ствола автомата АК-74М способствует повышению начальной скорости пули у последнего до 900 м/с, что в свою очередь увеличивает пробивное действие пули.
Это подтверждается данными, представленными в Таблице 2:

Таблица 2:
Эффективность поражения преград в процентах пробитий, при стрельбе из автомата АК-74М:

Вид преграды Дальность стрельбы, м Тип пули
7Н6 7Н6 с термоупрочнённым сердечником 7Н10 7Н10 модернизированная 7Н22
Бронежилет 6Ж85Т (6БЗТ-М) 100
200
0
0
60
0
100
40
100
80
100
100
Стальная плита, материал -сталь 3, толщина 14 мм 100 0 30 80 100 100
Стальная плита, материал — сталь3, толщина 16 мм 100 0 0 30 90 100
Стальная плита, материал -сталь 3, толщина 20 мм 100 0 0 0 30 80
Бронелист толщиной 6 мм 100
250
0
0
0
0
20
0
50
0
100
80

[1] По данным конструкторского бюро ОАО «Ижмаш».

2. Более настильнная чем у АК-103 траектория полета пули увеличила дальность прямого выстрела АК-74М по ростовой (бегущей) фигуре с 525 до 625 м, а по грудной фигуре с 350 до 440 м соответственно.
3. Дальность эффективной стрельбы возросла с 400 (у АК-103) до 500 метров у АК-74М.
4. Меньший импульс отдачи и дульный тормоз компенсатор повысили кучность стрельбы АК-74М по сравнению с аналогичными показателями АК-103. По оценкам специалистов, АК-74М в 1,2-1,6 раза превосходит по эффективности АК-103 в отношении точности стрельбы. Все это говорит о лучшей «контролируемости» результатов стрельбы со стороны стрелка. Срединное отклонение попаданий на дальности 800 м составляет 0,48-0,64 м. При стрельбе навскидку (характерна для подразделений СН, действующих в горно-лесистой местности), время возвращения на линию прицеливания автомата АК-74М по сравнению с АК-103 значительно меньше.
5. Накопленная за последнее время богатая практика боевого применения подразделений специального назначения различных силовых ведомств РФ показывает, что на выход сотрудник берет с собой до 8 снаряженных магазинов. Сравнение массы переносимого боекомплекта для АК-74М и АК-103 показывает следующее:
8 снаряженных магазинов АК-74М: 0,3 кг × 8 = 2,4 кг
8 снаряженных магазинов АК-103: 0,5 кг × 8 = 4 кг.
Налицо явный выигрыш в 1,6 кг в пользу АК-74М, что для подразделения СН, ориентированного на боевое применение в условиях горно-лесистой местности имеет решающее значение.
6. Меньшая пороховая навеска патронов калибра 5,45 мм по сравнению с аналогичным показателем 7,62 мм патронов позволяет отстрелять большее количество боеприпасов до наступления перегрева ствола..
7. Учитывая специфику применения подразделений СН, в характеристиках автоматического оружия немаловажную роль играют его габариты. У АК-74М профиль стрелка на 7 см ниже, чем у АК-103. При огневых контактах, в т.ч. и на коротких дистанциях, характерных для Северо-Кавказского региона, данная характеристика АК-74М имеет большое практическое значение, позволяющая беречь жизнь сотрудников.

II. Сравнение боеприпасов автоматов АК-74М и АК-103

Существующая линейка боеприпасов на 5,45 мм АК-74М значительно шире, чем аналогичный ряд боеприпасов для АК-103.
Так, в настоящее время под 5,45 мм автомат АК-74М выпускается 12 типов боеприпасов (не считая холостые и учебные патроны):
5,45 БС (Индекс ГРАУ – 7Н24) – патрон с бронебойной пулей БС;
5,45 ПП (Индекс ГРАУ – 7Н10) – патрон с пулей повышенной пробиваемости ПП;
5,45 ПС (Индекс ГРАУ – 7Н6) – патрон с обычной пулей ПС со стальным сердечником
5,45 ПС (Индекс ГРАУ – 7Н6М) – модернизированный патрон с обычной пулей ПС со стальным сердечником
5,45 УС (Индекс ГРАУ – 7У1) – патрон с пулей УС с уменьшенной скоростью;
5,45 ПРС – патрон с пулей пониженной рикошетирующей способности;
5,45 ПСП — патрон для подводной стрельбы;
7Н20 – патрон с бронебойной пулей;
7Н22 – патрон с бронебойной пулей повышенной пробиваемости;
7Т3 – патрон с трассирующей пулей;
7БТ4 — патрон с бронебойно-трассирующей пулей
7Т3М – модернизированный патрон с трассирующей пулей.

Номенклатура боеприпасов на 7,62 мм автомат АК-103 значительно беднее – пять наименований:
7,62 БЗ (Индекс ГРАУ — 57-БЗ-231) — патрон с бронебойно-зажигательной пулей БЗ – снят с производства
7,62 ПС гс (Индекс ГРАУ — 57-Н-231СЛ) — патрон с обычной пулей ПС со стальным сердечником и стальной гильзой
7,62 Т-45 (Индекс ГРАУ — 57-Т-231П) — патрон с трассирующей пулей Т-45 – снят с производства
7,62 Т-45М (Индекс ГРАУ — 57-Т-231ПМ) — патрон с трассирующей пулей Т-45М
7,62 УС (Индекс ГРАУ — 57-Н-231У) — патрон уменьшенной скорости с утяжелённой пулей со стальным сердечником, предназначен для стрельбы с прибором бесшумной и беспламенной стрельбы ПБС-1
На практике из вышеперечисленного перечня 7,62 мм боеприпасов применяются всего 4 типа: 7,62 ПС гс; 7,62 Т-45М; 7,62 УС и 7,62 БЗ (поступают со складов мобрезерва в ограниченном количестве).

Если сравнивать 5,45-мм патроны 7Н6М или 7Н10 и 7,62-мм патроны обр. 1943 г., вывод будет в пользу 5,45-мм патрона, т. к. с учетом меньшего рассеивания и большей пробиваемости 5,45-мм патрон по эффективности превосходит остальные, имеющиеся на вооружении.
Следующей важной характеристикой боеприпасов является характер воздействия пули на цель (живой объект).
Для понимания процессов взаимодействия пуль с живой преградой в мировой практике используют имитаторы – желатин, пластилин, мыло или глину, где образуются остаточные полости. Остаточные полости в пластилине соответствуют временной пульсирующей полости (ВПП), образующейся при попадании пули в мягкие ткани. С медицинской точки зрения такие полости обусловливают разрывы тканей, переломы костей, внутреннее кровотечение, что соответствует особо тяжкой степени поражения. Объем остаточной полости (ООП) и является одной из важнейших характеристик степени тяжести возможного ранения (Таблица 3).

Таблица 3
Размеры ВПП и ООП

Объем ВПП в желатине и ОПП в мыле.
Калибр пули, патрон Скорость у цели, м/с Дальность, м Кол-во опытов Обьем ВПП, (W) см3 Обьем ОПП, (W) см3
I 5,45 мм  (7Н6) 911 ±5,9 10 10 618±154,9 226±87,4
854±7,8 100 12 873±113,6 270±29,0
621±12,5 300 11 580±79,9 82±19,8
II 7,62 мм обр. 1943 г. 722±2,9 10 13 435±26,5 50±8,4
618±6,1 100 12 263±15,1 33±5,4
361±8,3 300 10 171±11,3 20±2,1

Из содержания Таблицы 3 видно, что рассматриваемые характеристики боеприпасов калибра 5,45 мм значительно превышают аналогичные показатели 7,62 мм боеприпасов.

rostislavddd.livejournal.com

Отечественный автомат АК-74 М | Lockwork

Предприятие-производитель: АО «Ижевский машиностроительный завод» (город Ижевск, РФ).

Рассматриваемый представитель линейки АК задумывался, а впоследствии был сконструирован, как индивидуальное оружие, основное назначение которого – подавление единиц живой силы противника и уничтожение его огневых средств. Запуск серийного производства АК-74 М позволил полностью избавиться от необходимости использования, предшествующих ему четырех моделей серии АК, а, в частности: АК-74, АК-74 Н, АКС-74 и АКС-74 Н.

Особенности модели

Указанный образец Автомата Калашникова является модернизированной версией АК-74, имеет складывающейся, выполненный из полимерного материала приклад, в котором присутствует ниша для пенала с инструментом для чистки и разборки оружия. Слева на поверхности ствольной коробки предусмотрен классический узел крепления, в виде планки для кронштейна разного рода прицелов (оптических, ночных и коллиматорных). На прикладе с левой стороны — существует особое углубление для более плотного прилегания последнего к ствольной коробке оружия. Для ведения рукопашного боя предусмотрено использование традиционного для серии АК штык-ножа.

Подробные ТТХ АК-74 М

В целях более наглядного ознакомления с моделью АК-74 М, все его ТТХ собраны в структурированный список, который приведен ниже:

  • длина автомата с отомкнутым прикладом и без штык-ножа, мм – 943;
  • общая длина автомата с примкнутым к ствольной коробке прикладом, мм – 700;
  • общая длина оружия со штык-ножом, мм – 1089;
  • максимальная скорость (темп) стрельбы, выстрелов в минуту – 600;
  • общая длина ствола, мм – 415;
  • общая ширина, мм – 70;
  • максимальная высота – 195;
  • используемый боеприпас – 5,45х39;
  • калибр ствола, мм – 5,45;
  • максимально возможная прицельная дальность выстрела, м – около 1000;
  • масса оружия, кг – 3,4;
  • вес пули, г – 3,42;
  • вес магазина, кг – 0,23;
  • объем магазина, патрон – 30;
  • вид магазина – отъемный коробчатый;
  • число нарезов в канале ствола – 4;
  • стартовая скорость полета пули, м/с – 900;
  • дульная энергия, Дж – 1377;
  • предельная дальность полета пули, м – 3000;
  • ведение эффективного огня возможно до 650 метров.

внешний вид

В представленной модели были учтены и исправлены недочеты предшественников, и в самом начале 1991 года было организовано серийное производство АК-74 М, а меньше чем через год автомат поступил в вооруженные силы, как основное оружие армии РФ.

Похожее

lockwork.ru

АК 74: история легендарного автомата

Массовое оснащение войск стрелковым оружием привело к росту производственных расходов, связанных с обеспечением стрелковых подразделений боеприпасами. Наметилась тенденция уменьшения калибра винтовок — основного вида стрелкового оружия пехоты. Причиной такого технического решения стало желание конструкторов-оружейников создать для пехоты более компактное стрелковое оружие. Патрон уменьшенного калибра должен был не только дать существенную экономию металла, но и повысить эргономичность стрелкового оружия при возросшем количестве носимых боеприпасов.

Боеприпасы меньшего калибра имеют соответственно и меньший размер, что существенно отражается на емкости винтовочных магазинов. Этот фактор стал играть особую роль при конструировании автоматического оружия. Чем меньше вес и размер патрона, чем больше емкость магазина, соответственно, тем выше боевые возможности стрелка. Стрельба из АК 74 наглядно демонстрирует более высокие баллистические характеристики этого оружия. Пули меньшего калибра точнее ложатся в цель. Существенно снизился и вес оружия в снаряженном состоянии.

Предыстория появления АК 74

После окончания Второй Мировой войны на оснащении пехоты практически во всех армиях стояли винтовки и пистолеты-пулеметы стандартного калибра, 7-8 мм. Отечественный автомат Калашникова, принятый на вооружение Советской Армии в 1947 году, сделал традиционным для советского автоматического оружия калибр 7,62 мм. Однако еще в годы войны стало ясно, что основное стрелковое оружие пехоты – автоматически винтовки и пистолеты-пулеметы — должны иметь большой боекомплект. Не удовлетворяли и баллистические характеристики автоматического оружия, стреляющего патронами большого калибра.

Несмотря на то, что АК имел высокие тактико-технические характеристики, постоянно ощущалась необходимость уменьшить калибр основного боевого оружия современной мотопехоты. Наметилась тенденция поиска оптимального калибра для современного стрелкового оружия. На базе исследований, проводимых советскими оружейниками в середине 50-х годов XX века, удалось выявить преимущества боеприпасов меньшего калибра. За счет уменьшения заряда пороха снижался импульс отдачи во время выстрела. Соответственно улучшилась точность стрельбы в автоматическом режиме.

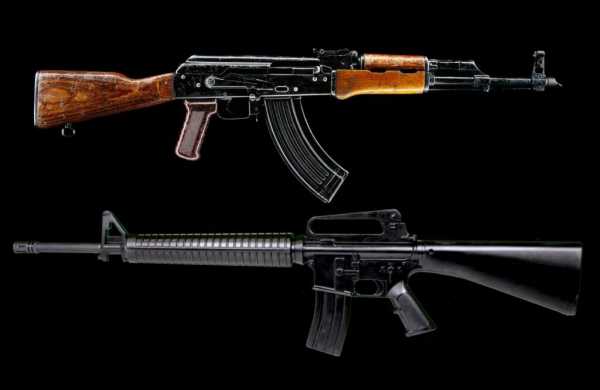

Результаты испытаний легли в основу тактико-технических требований к новым видам автоматического оружия меньшего калибра. Перед советскими конструкторами поставили требование создать автомат под малоимпульсный патрон. Толчком к ускорению работ в этом направлении стало появление в армии США автоматической винтовки, специально разработанной под патрон калибра 5,56 мм.

Новое оружие АК с индексом 74 создавали под патрон 7Н6 калибром 5,45х39 мм, которые были разработаны в ЦНИИ Точного Машиностроения.

Еще в ходе конструкторских изысканий было выявлено, что переход с калибра 7,62 мм на 5,45 мм дает существенное снижение массы боеприпаса, почти в 1,5 раза.

Малоимпульсный патрон 7H6 обеспечил более высокую начальную скорость полета пули. Улучшились ее баллистические характеристики, а дальность прямого выстрела выросла на 100 м. За счет снижения массы заряда уменьшилась отдача, что незамедлительно отразилось на кучности полета пуль при ведении автоматической стрельбы.

Конкурсные испытания новых автоматов начались в 1968 году. В конкурсе приняли участие 10 изделий, разработанных различными КБ. Основная борьба развернулась между изделием СА-006 конструкции Константинова и автоматом А-3, предоставленным конструкторским бюро под руководством Михаила Тимофеевича Калашникова. Разработка Калашникова являлась глубокой модификацией основного войскового автомата АКМ, стоявшего на вооружении Советской Армии. Автоматика нового оружия имела традиционную схему, только затвор и ствол были рассчитаны под новые 5,45 мм патроны.

Автомат из Ижевска показал во время испытаний большую эффективность, однако изделие Калашникова имело отработанную производственную базу. Конструкция АКМ была простой и освоенной в производственном цикле, была привычна в войсках. Себестоимость оружия и возможность быстро наладить серийное производство в разгар «холодной войны» сыграли решающую роль в пользу выбора автомата А-3. К тому же новое изделие Калашникова было легче своего конкурента.

Конструкция автомата Калашникова АК 74

По результатам конкурса было решили принять отдать первенство изделию А-3 конструкции Калашникова. Указом Совета Министров от 19 января 1974 года и Приказом Министра Обороны СССР на вооружение Советской Армии был принят унифицированный автоматический комплекс калибра 5,45 мм, получивший индекс АК 74 по году принятия вооружения.

На базе нового автоматического комплекса планировалось выпускать следующие модификации автоматов: АК 74 (автомат Калашникова), АКС 74, АК 74Н и АКС 74Н. В пулеметном варианте новая разработка должна была так же иметь четыре модификации: РПК 74 (ручной пулемет Калашникова), РПКС 74, РПК 74Н и РПКС 74Н.

Основными модификации, которые стали поступать в войска, — АК 74 и автомат Калашникова АК 74С — вариант изделия со складным прикладом.

Новый автомат имел сбалансированную автоматику. За счет снижения импульса отдачи при выстреле удалось существенно улучшить огневые ТТХ. Основное новшество в конструкции орудия – компенсатор, или дульный тормоз, гасящий отдачу.

Следует отметить, что уже в процессе массового серийного производства в базовую конструкцию оружия вносились изменения. Первоначально фиксированный приклад автомата выпускался в деревянном исполнении. Аналогично выглядело и цевье. Позже для облегчения конструкции решили заменить деревянные части автомата пластиковыми элементами.

Менялся не только внешний вид оружия, но и его техническое оснащение. Для АК 74 многие механизмы конструкции изготавливались специально других размеров и параметров, хотя во многом детали и отдельные узлы были унифицированы. Затвор и ствольный канал имели меньшие параметры в сравнении с размерами этих узлов в АКМ. Это же изменение коснулось и длины ствола. На появившихся позже модификациях автомата АКСУ-74, рассчитанного на оснащение спецподразделений и экипажей боевых машин, ствол был коротким.

Основные отличия конструкции и новшества

Основное отличие нового автомата от своего предшественника — длинный и массивный дульный тормоз. Это новшество вместе с уменьшением калибра оружия и установкой компенсатора позволило существенно снизить отдачу и улучшить кучность стрельбы в автоматическом режиме. Устройство автомата АК 74 имеет идентичные с АК основные части, узлы и механизмы. Общее количество деталей нового автомат,а унифицированных с АКМ, составило более 70%. Это наглядно демонстрирует сборка и разборка АК 74. Основные конструктивные изменения больше коснулись внешних и некоторых рабочих элементов конструкции. Органы управления огнем остались прежними.

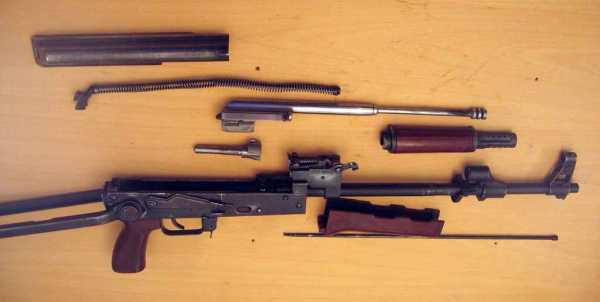

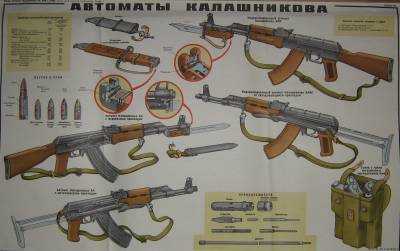

Конструкция автомата состоит из следующих частей и узлов:

  • ствольная коробка со стволом;
  • крышка ствольной коробки;
  • прицельная планка, мушка;
  • затвор вместе с затворной рамой;
  • компенсатор или дульный тормоз;
  • трубка для отвода газов вместе с накладкой;
  • ударно-спусковой механизм;
  • цевье и приклад;
  • съемный магазин.

Компенсатор, который можно назвать основным отличие АК 74, хотя и способствует ощутимому снижению отдачи и повышению точности стрельбы, в то же время значительно ухудшает звуковые характеристики орудия во время выстрела. Струя газов теперь распространяется не вдоль канала ствола, а выходит в стороны, усиливая звук выстрела.

Узлы конструкции изготавливались методом литья заготовок по созданным моделям. Ствол автомата изготавливался посредством ротационной ковки, во время которой осуществлялась подгонка канала ствола и патронника под меньший калибр. Все производство было направлено на адаптацию новой модели АК 74 к производственным мощностям оборонных предприятий, выпускавшим до этого АК и ручные пулеметы старых модификаций. Модель оснащена ремнем для ношения автомата.

Сохранились у новой модели и прицельные приспособления АКМ. На автомате был установлен секторный прицел. Мушка автомата АК 74 вкручивалась в колодку, что позволяло менять ее положение в зависимости от длины ствола. На новой модели появилась возможность устанавливать ночной прицел и подствольный гранатомет. Как и его предшественник, автомат АК 74 оснащался штык-ножом. Возможность использования глушителей существенно расширила боевое применение оружия.

Эксплуатация АК 74

С первых дней появления в боевых частях автомат сумел зарекомендовать себя как надежное и эффективное оружие. Новые модели стали поступать в строевые части мотопехотных подразделений. АКС 74 получили воздушно-десантные части, морская пехота и пограничники. Ремень позволял носить автомат на плече, а складывающийся приклад обеспечивал удобное и компактное ношение.

По оценкам специалистов и экспертов, новый автомат превосходил по огневой эффективности старый АКМ почти в 1,5 раза. Из АК 74 было одинаково удобно вести как автоматический огонь короткими очередями, так и одиночную стрельбу. Магазин имел емкость 30 патронов, изготавливался из пластика. Патроны в магазине располагались в шахматном порядке. Автомат позволял использовать для комплектации боеприпасами магазины от РПК 74 емкостью 47 патронов.

Первоначальная модификация АК 74 выпускалась до 1991 года. Далее в серию пошла уже модернизированная модель АК 74М, которая имела специальные крепления для установки новых оптических прицелов.

Для обучения личного состава вооруженных сил и для практических занятий в военно-патриотических клубах используется ММГ АК 74. Это деактивированная копия боевого автомата, которая в точности повторяет механику и автоматику оригинальной модели.

Помимо макета автомата Калашникова АК 74, выпускается шумовая реплика боевого оружия этого типа. «Охолощенный» автомат АК 74 предназначен для стрельбы сигнальными и шумовыми патронами. Изделие имеет видоизмененную конструкцию ствола и патронника, что предотвращает использование боевых патронов.

Выпуск автомата продолжается до сих пор, хотя сегодня все больше подразделений российской армии переходит на новую «сотую» версию автоматов Калашникова.

militaryarms.ru

ТТХ : ТТХ

Создан в 1946 г. М. Т. Калашниковым. Разработанный им автомат успешно выдержал испытания и превзошел по совокупности показателей конструкции известных оружейников В. А. Дегтярева, С. Г. Симонова и др. В 1949 г. автомат был принят на вооружение под названием АК-47 (автомат Калашникова образца 1947 г.).

Автоматика АК действует за счет отвода пороховых газов через отверстие в стенке ствола. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы, выполненной в одной детали со шгоком и газовым поршнем. Затворная рама АК-47 является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, поворачивает затвор, в ее канале размещена возвратная пружина. Рукоятка перезаряжания, расположенная справа, выполнена вместе с затворной рамой. Ударный механизм куркового типа с П-образной боевой пружиной.

Спусковой механизм АК-47 допускает ведение непрерывного и одиночного огня. Флажковый предохранитель в положении предохранения запирает спусковой крючок и препятствует движению назад затворной рамы, а также выполняет функции переключателя режимов огня (переводчика). Все детали автоматики и ударно-спускового механизма собраны в ствольной коробке. Автомат АК-47 имеет секторный прицел. Для удобства удержания автомата служат пистолетная рукоятка, цевье и ствольная накладка, изготовленные из дерева. АК-47 выпускался с постоянным деревянным или складным металлическим (АКС-47) прикладом. Магазин коробчатый, секторный, с шахматным расположением патронов.

АКМ — замедлитель курка, компенсатор, универсальный штык-нож 1959.

АКМС — то же, со складным металлическим прикладом 1959.

АКМН — с ночным прицелом.

АКМСН — со складным металлическим прикладом и ночным прицелом.

АКМСУ — для специальных и воздушно-десантных войск.

АК-74 — калибр 5,65 мм, повторяет схему АКМ, двухкамерное дульное устройство.

АК-74М — со складным монолитным пластмассовым прикладом 1991.

АК-74У — ствол короче на 200 мм.

АК-101 — калибр 5,56.

АК-102 — калибр 5,56.

АК-103 — калибр 7,62.

АК-104 — калибр 7,62.

АК-105 — калибр 5,45.

Калибр, мм 7,62
Масса, кг 4,3
Длина, мм 870
Длина ствола, мм 415
Начальная скорость пули, м/с 715
Темп стрельбы, в/м 660
Скорострельность, в/м 40
Емкость магазина, патронов 30
Прицельная дальность, м 800
Год выпуска 1947


tthak-47.blogspot.com

Автомат АК-74 (Автомат Калашникова образца 1974 года)




















Разделы справочника


Револьверы

Пистолеты

Пистолеты-Пулеметы

Дробовики

Штурмовые винтовки,

Автоматы

Винтовки

Пулеметы

Гранатометы

Огнеметы

ПТУР и ПТРК, ПЗРК

Ручные гранаты

Мины

Макеты оружия ММГ

Травматическое оружие

Пневматическое оружие

Мишени для стрельбы

Библиотека

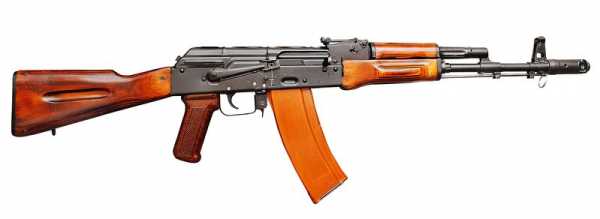

Автомат АК-74 (Автомат Калашникова обр. 1974 года)



Автомат АК — 74 (Автомат Калашникова обр. 1974 года) был создан
Михаилом Тимофеевичем Калашниковым в  середине 70х годов и
является индивидуальным оружием предназначенным для вооружения личного состава
подразделений армии и сил охраны правопорядка. В 1974 году был принят на
вооружение Советской Армии взамен автомата АК — 47. Конструкция автомата серьезных изменений не претерпела.

Автоматика работает за счет энергии отдачи
пороховых газов, отводимых из канала ствола. Запирание канала ствола
осуществляется поворотом затвора с постановкой его на два боевых
выступа. Поворот затвора происходит за счет перекоса затворной рамы,
которая объединена в одну деталь с газовым поршнем и штоком. Ударный
механизм куркового типа с П — образной пружиной, обеспечивает ведение
одиночного и непрерывного огня. Предохранитель — переводчик огня
флажковый, при включении он блокирует спусковой крючок и подпирает
рукоятку перезаряжания, ограничивая ход затворной рамы назад. В связи с
применением нового патрона появился новый дульный тормоз — компенсатор,
состоящий из двух камер. Он выполняет функции пламегасителя и тормоза —
компенсатора, который предназначен для уменьшения отдачи и подскока
автомата при стрельбе. Кроме того на автоматы АК-74 может быть
установлен глушитель (для этого свинчивается дульный тормоз-компенсатор
и на его место навинчивается прибор бесшумной стрельбы ПБС), тогда в
названии модификации пишется буква «Б».





















АК-74

АКС-74 АКС-74У
Калибр 5,45х39 мм
Длина без штыка 940 мм 940 мм 730 мм
Длина со сложенным прикладом 700 мм 490 мм
Длина ствола 415 мм 415 мм 206,5 мм
Масса без патронов 3,07 кг 2,97 кг 2,485 кг
Масса со снаряженным магазином 3,60 кг 3,50 кг 3,00 кг
Масса со штыком 4,09 кг 3,99 кг
Начальная скорость пули 900 м/с 900 м/с 735 м/с
Темп стрельбы,  600 в/м 600 в/м 700 в/м
Скорострельность 40-100 в/м
Прицельная дальность стрельбы 1000 м 1000 м 500 м
Емкость магазина 30 патронов



АКС-74 — приклад стальной, треугольной формы. В походном
положении он складывается влево.


АКС-74У — укороченная версия АКС-74 версия АКС-74 со складным рамочным
прикладом


АКС-74УН — укороченная версия АКС-74 c ночным прицелом

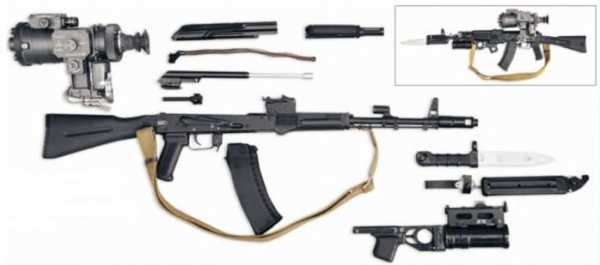

АК-74М — модернизированный вариант, серийно выпускается с 1991 года.
Магазины, приклад, пистолетная рукоятка и цевьё выполнены из пластмассы.
Приклад складной. На левой стороне ствольной коробки имеется
универсальное крепление «ласточкин хвост» для установки оптических и
ночных прицелов.






АКС-74У — укороченная версия АКС-74 со складным рамочным прикладом

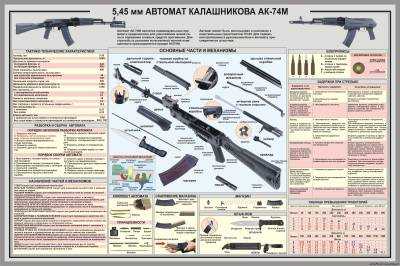

Автомат АК-74М (Автомат Калашникова обр. 1974 года Модернизированный)








Александр Кардаш © 2000 — 2017, копирование только со ссылкой на
www.GunData.ru |
контакты

www.gundata.ru

Автомат Калашникова ак-74 Тактико-технические характеристики Основные части и механизмы Боеприпасы Неполная разборка и сборка

Огневая подготовка
Лист 3

Автомат Калашникова АК-74

Тактико-технические характеристики

Основные части и механизмы

Боеприпасы

Неполная разборка и сборка

Калибр ствола, мм 5,45
Прицельная дальность стрельбы, м 1000
Предельная дальность полета пули, м 3150
Дальность убойного действия пули, м 1350
Дальность прямого выстрела, м:
По грудной фигуре 440
По бегущей фигуре 625
Начальная скорость пули, м/с 900
Темп стрельбы, выстр./мин 600
Боевая скорострельность, выстр./мин:
при стрельбе одиночными выстрелами до 40
при стрельбе очередями до 150
Вместимость магазина, патронов 30
Вес автомата со снаряженным магазином, кг 3,6
Вес штыка-ножа с ножнами, г 490

А – патрон с пулей со стальным сердечником
^
В – холостой патрон
Г – учебный патрон

1. Отделить магазин. Проверить, нет ли патрона в патроннике

2. Вынуть пенал принадлежности

3. Отделить шомпол

4. Отделить дульный тормоз-компенсатор

5. Отделить крышку ствольной коробки

6. Отделить возвратный механизм

7. Отделить затворную раму с затвором

8. Отделить затвор от затворной рамы

9. Отделить газовую трубку со ствольной накладкой

Сборка автомата после неполной разборки производится в обратном порядке

referatdb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
