Пистолет Токарева ТТ-33 | Стрелковое оружие

Пистолет ТТ-33 в годы Второй мировой войны получил большое распространение, однако так и не смог полностью заменить револьверы системы Нагана образца 1895 года, оставшиеся со времен царизма.

На этом явно пропагандистском снимке, относящемся к 1944 году, запечатлен командир, поднимающий своих бойцов в атаку. У него в руке — ТТ-33, оружие офицера. Снайпер противника, заметив человека с таким пистолетом, немедленно заносил его в разряд первоочередных целей.

Основным личным оружием русской армии начала XX века, а потом и вооруженных сил Советского государства был револьвер Нагана образца 1895 года.

Несмотря на возраст он представлял собой прекрасное семизарядное оружие калибра 7,62 мм. Поскольку этот револьвер бельгийской конструкции, он первоначально выпускался на заводе в Льеже и поставлялся в Россию, а затем было организовано его производство на Тульском оружейном заводе.

Базовая модель.

Первый массовый самозаряд ныи пистолет Красной Армии был разработан конструктором Федором Васильевичем Токаревым и выпускался в Туле, отсюда и произошло название ТТ — Тульский Токарева. Принятый на вооружение в 1930 году, он получил соответствующий цифровой индекс и стал именоваться ТТ-30.

Однако уже в 1933- м на смену ему пришел модернизированный образец ТТ-33, призванный заменить в войсках устаревшие револьверы Нагана. Однако эти револьверы можно было часто встретить и после окончания Великой Отечественной войны, потому что, во-первых, они заслужили отличную репутацию, а во вторых — за многие годы производства их выпустили огромное количество.

Советская копия

Как и предыдущая модель, ТТ-33 во многом напоминал самозарядный пистолет «Кольт» с использованием энергии отдачи и опускающейся казенной частью ствола, заимствованными из американского пистолета М1911.

Однако ТТ-33 все же был не просто копией: например, курок, боевая пружина и другие компоненты были объединены в модуль, который можно было извлечь через тыльную сторону рукоятки. Кроме того, советские конструкторы, любящие все делать практичным, внесли некоторые другие изменения (к примеру, запирающие вы ступы сделали вокруг всего ствола, а не только сверху).

За счет этого упростили производственный процесс и обслуживание пистолета в полевых условиях. Кроме того, увеличили длину боковых стенок магазина, которые входили теперь в патронник снижая тем самым вероятность задержки патрона в случае легкой деформации магазина. В результате получилось практичное и прочное оружие, которое, как и прочие достойные образцы советского оружия, безотказно действовало даже в самых тяжелых условиях.

Трофейное оружие

Немцы во Второй мировой войне активно использовали захваченные образцы оружия, среди них были и пистолеты, захваченные в советских арсеналах в начальный период войны. ТТ-30 и ТТ-33 были направлены на вооружение германских армейских частей и подразделений, а также в наземные части ВВС под обозначением «Pistole 615(г)».

Использование трофейных пистолетов объяснялось тем, что советский 7,62-мм патрон образца 1930 года типа П был практически идентичен германскому 7,63 мм патрону «Маузер», который мог быть использован в двух типах советских пистолетов. К 1945 году ТТ-33 практически полностью сменил револьвер Нагана на вооружении боевых частей Красной Армии.

По мере распространения советского влияния расширялась и зона распространения и производства пистолета ТТ. На его базе были созданы разные модели, по сути являвшиеся копиями. Так, Польша выпускала ТТ 33 для собственных нужд и экспорта в ГДР и Чехословакию, Югославия производила пистолет для себя и других стран под обозначением М65, в Китае пистолет выпускали под обозначением «тип 51», а в Северной Корее его назвали М68 Наиболее вдумчиво к копированию подошли в Венгрии, где внесли в конструкцию несколько изменений и переделали ее под 9-мм патрон «Парабеллум». Результат получил обозначение «модель 48», а экспортный вариант для египетской полиции — «Тикагипт».

Появление ПМ

В1952 году в передовых частях Советской Армии стали заменять ТТ-33 на пистолет Макарова (ПМ). Самозарядный со свободным затвором, он имел вес 0,73 кг и восьмизарядный магазин, размещенный в рукоятке. ПМ использовал для стрельбы специально разработанный 9-мм патрон.

Значительное количество пистолетов ТТ-33 было передано советским союзникам, так что еще долго он оставался на вооружении армий разных стран. По западным стандартам качество пистолетного покрытия было неважным, но для стран «третьего мира» это не играло большой роли — им нужны были надежность и низкая цена, а не внешняя привлекательность западных образцов.

Несмотря на принятие на вооружение ПМ, многие части второго эшелона и полицейские формирования в странах Варшавского блока сохраняли ТТ, полагаясь на надежность и прочность этого пистолета.

Пистолет Токарева ТТ-33 характеристики:

  • Образец 1930 года
  • Калибр: 7,62-мм
  • Вес: 0,83 кг
  • Длина общая: 196 мм
  • Длина ствола: 116 мм
  • Начальная скорость полета пули: 420 м/с
  • Магазин: на 8 патронов
Предыдущая статья:Револьверы «Энфилд» №2 Мк 1 и «Уэбли» Мк 4 Следующая статья:Пистолет P08 («Люгер»)

infoguns.com

Пистолет ТТ — это… Что такое Пистолет ТТ?

Пистолет ТТ

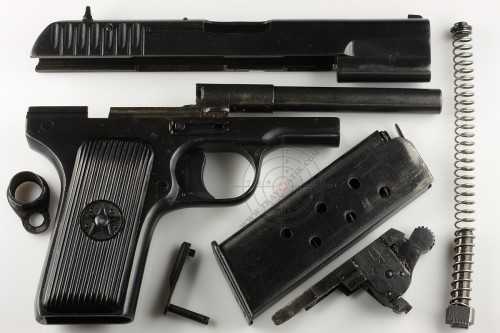

Пистолет ТТ в разобранном виде
У термина ТТ существуют и другие значения, см. «ТТ (значения)».

ТТ (Тульский Токарев, Индекс ГАУ — 56-А-132) — самозарядный пистолет, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым.

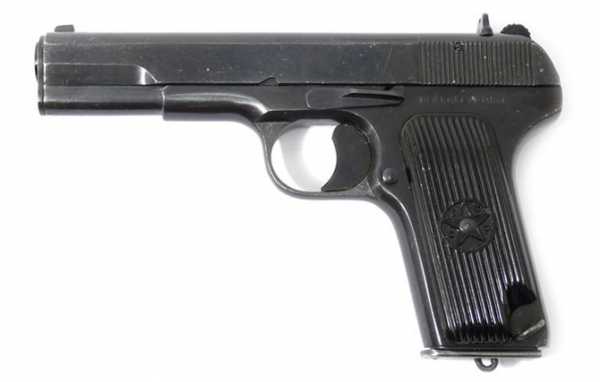

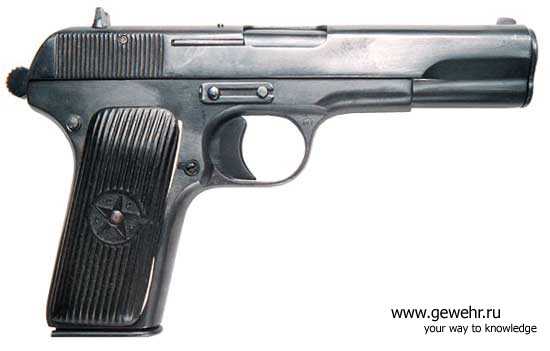

Сравнение пистолетов ТТ военного и послевоенного выпуска Пистолет ТТ производства военного времени Пистолет ТТ производства послевоенного времени

История

Пистолет ТТ был разработан в результате испытаний, проводившихся с середины 1920-х гг. с целью создания современного полуавтоматического оружия, которое должно было прийти на смену устаревшему револьверу Нагана образца 1895 года и ряду зарубежных полуавтоматических моделей. Одним из самых популярных зарубежных образцов был тогда знаменитый Маузер С-96. В 1920-е гг. он закупался в больших количествах, и в Красной Армии по достоинству оценили его мощный 7,63-мм патрон. Под этот боеприпас и было решено создавать собственную модель.

Были испытаны несколько пистолетов разных конструкторов, и в конце концов выбор пал на модель оружейника Фёдора Токарева. В 1930-32 гг. было выпущено несколько тысяч экземпляров, однако полевые испытания выявили ряд недостатков. Токарев внёс в конструкцию необходимые изменения, и в начале 1934 года пистолет был принят на вооружение под названием ТТ-33. Он выпускался во всё возрастающих количествах вплоть до начала Великой Отечественной войны. К 22 июня 1941 года на вооружение Красной Армии поступило около 600 тыс. ТТ-33. В годы войны производство ещё более возросло. Трофейные ТТ использовались в Вермахте с обозначением Pistole 615(r).

В 1946 году ТТ был немного модифицирован, что позволило снизить его себестоимость. Внешнее отличие послевоенных образцов состояло в том, что у них на кожух-затвор наносилось мелкое рифление вместо вертикальных полукруглых пазиков у довоенных. Производство пистолета в СССР продолжалось примерно до 1952 года, когда на вооружение был принят 9-мм пистолет Макарова (ПМ). Однако ТТ продолжал использоваться в Советской Армии вплоть до 1960-х, а в милиции — до 1970-х годов. Он также выпускался по лицензии в КНР, КНДР, Венгрии, Польше, Румынии и Югославии. Большинство импортных ТТ было выпущено под патрон 7,62 мм, хотя некоторые коммерческие модели, изготовленные на экспорт, использовали патрон 9×19 мм Парабеллум. ТТ до сих пор состоит на вооружении в некоторых странах.

В 90-е годы ТТ стал популярен среди киллеров. Данный факт можно встретить в некоторых литературных произведениях, посвящённых этому времени. Ему даётся несколько основных объяснений: мощность патрона, позволяющая пуле легко пробивать преграды и лёгкие бронежилеты, а также дешевизна и лёгкость приобретения (на чёрном рынке оружия в большом количестве присутствовали ТТ, краденные с военных складов стран бывшего СССР), позволявшие без значительных расходов использовать пистолет однократно и бросать на месте преступления, избегая таким образом риска задержания с оружием и предъявления доказательств, связанных с его предыдущим использованием. Помимо этого, подавляющее большинство пистолетов ТТ не имели отстрелянных образцов в пулегильзотеке МВД, что значительно осложняло проведение оперативно-розыскных мероприятий в случае совершения преступлений.

Конструкция

В ТТ использовалась отдача ствола с коротким ходом. Система Браунинга с качающейся серьгой, заимствованная у пистолета Кольт М1911, была модифицирована, чтобы упростить производство. Спусковой механизм не имел ручного предохранителя. Нежелательному выстрелу препятствовали только разъединитель и вырез для постановки курка на предохранительный взвод.

Ударный механизм был выполнен единым блоком, что упрощало сборку и разборку. Несколько лет спустя швейцарский оружейник Шарль Петтер применил такую же схему во французском пистолете «Модель 1935». Стальной магазин содержал 8 патронов. Фиксированные мушки были пристреляны на заводе под дистанцию стрельбы в 25 метров. Панели рукоятки изготавливались из пластика или (в годы войны) из дерева.

Достоинства и недостатки

ТТ отличается простотой конструкции и в силу этого — невысокой себестоимостью производства и лёгкостью в обслуживании. У него высокая пробивная способность пули(пробивает стальную каску с 50 м), существенная кинетическая энергия пули (немногим менее 500 Дж) при настильной траектории и достаточная для подобного оружия эффективная меткость. ТТ является плоским пистолетом, удобным для ношения, в том числе и скрытого. Однако в ходе эксплуатации проявились и недостатки.

До Великой Отечественной войны военными выдвигалось требование, чтобы из пистолета можно было вести огонь через танковые щели, ТТ не удовлетворяет этому условию. С другой стороны, многие специалисты считают данное требование абсурдным.

Серьёзным недостатком является отсутствие полноценного предохранителя. Из-за этого происходили многочисленные несчастные случаи, и даже в «Настольной книге следователя» существовала главка, в которой рассматривался типичный «самострел» ТТ от удара (дабы отличить подлинно случайное происшествие от инсценированного преступником). К сожалению, после этой массы несчастных случаев вследствие падения заряженного пистолета в МВД было приказом запрещено носить пистолет с патроном в патроннике.

Одним из недостатков является плохая фиксация магазина

Ещё одним недостатком является плохая фиксация магазина, что в боевых условиях нередко приводило к обезоруживанию стрелка.

Эргономика ТТ вызывает много нареканий по сравнению с более современными конструкциями. Угол наклона рукоятки невелик, щёчки рукоятки толстые и грубые.

Некоторые авторы полагают[кто?], что пуля, выпущенная из пистолета ТТ, не обладает достаточным останавливающим действием ввиду высокой скорости и относительно небольшого диаметра. Другие считают, что сам термин «останавливающее действие» не имеет смысла, а тяжесть ран, наносимых ТТ, вполне достаточна для поражения противника. Тем не менее при стрельбе в помещениях следует помнить о возможном рикошете, а в городских условиях — о высокой настильности боеприпаса, что может создать ненужные проблемы при нарушении правила «перед стрельбой ясно видеть обстановку впереди мишени и позади неё». Частично компенсировать недостатки стандартного патрона ТТ позволяют патроны с экспансивными (то есть раскрывающимися, подобно цветку, при попадании в цель) пулями. Но такие патроны запрещены для военного применения, а в некоторых странах — и для самообороны.

В силу указанных негативных факторов ТТ мало подходит в качестве современного оружия самообороны и милицейского оружия.

На базе пистолета существует его травматические варианты под названием ТТ-Лидер и MP-81, поставляющиеся на гражданский рынок как оружие самообороны.

Выпускается также пневматический газобаллонный вариант пистолета ТТ калибром 4,5 мм под индексом МР-656к.

Иностранные варианты

С начала 50-х годов XX в. в Венгрии выпускалась точная копия советского ТТ под названием «Модель 48», лишь на рукоятке пистолета вместо звезды был изображен герб ВНР. В конце 50-х годов «Модель 48» была модернизирована, новый образец получил название ТТ-58. ТТ-58 имеет эргономичную рукоятку, выполненную по типу рукоятки пистолета «Вальтер П-38». Конструкция магазина тщательно проработана и модернизирована.

Во время войны во Вьетнаме партизанами в полевых условиях собиралась малоизвестная версия ТТ из китайских комплектующих.

Венгерский ТТ-58 производился по межправительственному соглашению египетской фирмой «ФЕГ» в конце 50-х годов под наименованием «Токаджипт» под патрон 9×19 мм Парабеллум в модификации с предохранителем. Пистолет был передан на вооружение полиции. Значительное количество пистолетов было реализовано как коммерческая модель, в основном в ФРГ, под маркой «Файберд». Всего в Египте было выпущено более 15 тыс. пистолетов этой модели. Но, видимо, по определённым политическим мотивам производство этой модели было прекращено.

Тип 54

Основное отличие китайского варианта пистолета (Тип 54) от советского — наличие неавтоматического предохранителя, блокирующего курок.

Пистолет состоял на вооружении ПНР до конца 1960-х гг. Отличался от советского ТТ формой рукоятки.

Литература

  • Жук А. Б. Револьверы и пистолеты. М., 1990.
  • Наставление по стрелковому делу. Револьвер обр. 1895 г. и пистолет обр. 1930 г. М., 1938.
  • Федосеев С. Л. (авт.-сост.). Спокойно!.. Стреляю. Пистолет и револьвер в России. М., 1992.

См.так же

ППШ

Ссылки

dic.academic.ru

ТТ-Т пистолет травматический — отзывы, характеристики, ттх

Оружие самообороны: пистолет ТТ-Т

Пистолет ТТ-Т в настоящее время относится к огнестрельному оружию ограниченного поражения

Пистолет ТТ-Т является оружием самообороны, выполненным на базе боевых пистолетов Токарева, с учетом действовавших на момент его проектировки криминалистических требований. Основной целью при создании пистолета ТТ-Т являлось максимально возможное сохранение исторической ценности оружия в виде минимальных переделок и вмешательств в оригинальную конструкцию. Данное обстоятельство позволяет считать ТТ-Т наиболее аутентичной резинострельной версией боевого пистолета ТТ. Пистолет ТТ-Т разработан компанией ООО ПКП АКБС, производителем является ОАО ЗИД. Пистолет ТТ-Т обладает кроме свойств оружия самообороны в некотором роде исторической ценностью — поверхность рамки и затвора-кожуха сохранена, нет шлифовки и нового воронения.

Данное оружие представляет собой самозарядный пистолет ТТ образца 1933 года, адаптированный для стрельбы патронами травматического действия 10×28, которые отлично себя показали в пистолетах Grand Power T12 и Steyr M-A1. Конструкция резинострельного пистолета ТТ-Т исключает использование его основных частей в боевом оружии. Автоматика пистолета ТТ-Т работает по схеме использования отдачи со свободным затвором. Боевые выступы на стволе сохранены, однако упоры на внутренней поверхности затвора-кожуха удалены. Ствол зафиксирован в затворе и является несъемным. Стволы пистолета ТТ-Т сходны по конструкции со стволами словацких пистолетов Grand Power T12 — в канале ствола, сразу за патронником, вверху, имеется одна перегородка-штифт, препятствующая стрельбе твердым предметом. Снаружи ствола выполнены ослабляющие проточки.

Ударно-спусковой механизм куркового типа, одинарного действия, снабжен предохранительным взводом курка, повышающим безопасность в обращении с оружием. При постановке курка на предохранительный взвод блокируется так же и затвор-кожух. УСМ объединен в съемной колодке, которая при разборке оружия свободно отделяется от рамы для чистки и смазки. Боевая пружина размещена в курке, что сократило продольную ширину рукоятки. Направление подачи патрона из магазина в патронник в пистолете ТТ осуществляется направляющими поверхностями выступов колодки спускового механизма, что повышает надежность досылания, если загнутые верхние края боковых стенок горловины коробки магазина получили бы повреждения. На правой стороне рамы расположен рычаг затворной задержки, на левой размещена разрезная пружина затворной задержки, фиксирующая ее, и использующаяся для разборки оружия. Защелка магазина, находящаяся в основании спусковой скобы, с левой стороны рамы.

Прицельные приспособления состоят из нерегулируемой мушки, выполненной как часть затвора-кожуха и целика, закрепленного в пазе типа «ласточкин хвост» с возможностью внесения боковых поправок. Коробчатый магазин с однорядным расположением патронов в боковых стенках имеет отверстия для визуального определения их количества. Эти отверстия расположены в шахматном порядке, семь справа и шесть с лева. Угол наклона рукоятки составляет 105°. Щечки рукоятки пластиковые, с крупной насечкой. Щечки пистолетов раннего выпуска полностью рифленые. В 1935 году выпускались пистолеты с коричневыми щечками. Позднее, за исключением деревянных, изготавливались только черные щечки. На щечках более позднего выпуска, по центру, присутствует пятиконечная звезда со стилизованной надписью «СССР».

Крепление щечек рукоятки осуществляется при помощи закрепленных на них поворотных планок, упрощавших разборку. Пистолеты ТТ изготавливались из углеродистой стали, поверхности обрабатывались оксидированием. После войны, в 1946 году, еще раз было проведено усовершенствование технологии производства. Затвор-кожух модернизированного пистолета имеет рифленую насечку, вместо чередующихся крупных и мелких пазов, но в этом году еще выпускались пистолеты с крупной чередующейся насечкой. Всего с 1930 по 1953 гг. было выпущено около 1740000 пистолетов, из которых около 4700 – пистолеты образца 1930 года. В вооруженных силах СССР пистолет Токарева использовался вплоть до 1970-х годов.

Пистолет ТТ-Т, как и боевой пистолет Токарева, имеет малую ширину при отсутствии сильно выступающих деталей. Размещение УСМ в отдельном блоке намного облегчает уход за оружием и устраняет опасность утери мелких деталей. Простота в обращении обеспечивается УСМ одинарного действия, который является оптимальным для пистолетов, использующихся в реальных боевых действиях, так как имеет простейший принцип работы и устройства. Однако есть и ряд достаточно существенных недостатков. Постоянное напряжение боевой пружины при поставленном на предохранительный взвод курке ведет к ее постепенной осадке и сокращению живучести. Слабая фиксация магазина защелкой приводит к его самопроизвольному выпадению. Присутствует возможность поломки шептала, в случае его сильного износа, при падении пистолета на курок, поставленный на предохранительный взвод, что влечет за собой самопроизвольный выстрел, если патрон находится в патроннике. Малый угол наклона рукоятки не обеспечивает точность «инстинктивного» прицеливания при стрельбе навскидку. Из-за пониженного качества стали, пистолеты ТТ производства военного времени без поломок выдерживали только 700 — 800 выстрелов.

Для обеспечения надежной работы оружия необходимо хранить пистолет со спущенным курком и без патрона в патроннике, заменить пружину защелки магазина на более сильную, а при разборке, перед отделением затворной задержки необходимо сначала отделить направляющую втулку ствола и разгрузить этим возвратную пружину, что продлевает срок ее службы. Наиболее надежными и имеющими наилучшее качество изготовления считаются пистолеты Токарева, выпускавшиеся Ижевским механическим заводом с 1947 по 1953 гг., благодаря налаженности технологии производства и значительным снижением плана выпуска. Высоким качеством отличаются пистолеты ТТ выпускавшиеся на Тульском оружейном заводе до Великой Отечественной войны.

К сожалению, в резинострельных пистолетах ТТ-Т часто встречаются задержки в стрельбе в виде утыкания патрона при подаче и невыбросы гильзы с зажиманием ее между стенкой окна затвора-кожуха и стволом. При медленном досылании патрона в патронник, затвор-кожух останавливается не закрывшись, не дойдя около пяти миллиметров до крайнего переднего положения. Если владелец неаккуратно вкладывает свой ТТ-Т в кобуру, затвор-кожух немного сдвигается назад и остается в приоткрытом состоянии, а для его закрытия необходимо нажать на тыльную часть. Пистолет ТТ-Т не отличается ни точностью, ни кучностью стрельбы. При выстреле перегородка-штифт надрывает резиновые пули, либо вообще рвет их на две части. Обеспечивающий невозможность извлечения ствола из затвора-кожуха штифт расположен в очень заметном месте и вварен некачественно, к тому же пятно сварки просто закрашено черной краской, значительно отличающейся от цвета покрытия. Плюс к этому, сам штифт сильно портит историческую ценность ТТ-Т. В итоге пистолет ТТ-Т представляет собой оружие для любителей военной истории и коллекционеров, имеющих желание и возможность добиться надежного функционирования купленного за немалые деньги пистолета. В качестве оружия самообороны пистолет ТТ-Т можно рекомендовать только после проведения ряда работ по отладке работы автоматики и надежного функционирования всех остальных узлов и механизмов пистолета. В настоящее время пистолет ТТ-Т сертифицирован как огнестрельное оружие ограниченного поражения.

Технические характеристики

Калибр: 10х28

Длинна оружия: 195 мм

Длина ствола: 116 мм

Высота оружия: 130 мм

Ширина оружия: 28 мм

Вес пистолета без патронов: 850 г.

Емкость магазина: 8 патронов

Травматическое оружие самообороны — оооп

www.armoury-online.ru

Травматический пистолет «ТТР» на базе «ТТ» 1941 года выпуска.

«ТТ»  – первый отечественный армейский самозарядный пистолет, разработанный в 1930 году советским конструктором Фёдором Васильевичем Токаревым. Пистолет «ТТ» был создан в результате ряда испытаний, проводившихся с середины 1920-х гг. с целью создания современного самозарядного оружия, которое должно было прийти на смену  револьверу Нагана образца 1895 года. В целом конструкция пистолета «ТТ» повторяла схему знаменитого пистолета «Colt 1911», но имела отличие в виде блочного съемного УСМ. Серийное производство пистолета было развернуто на Тульском оружейном заводе, отсюда и наименование «ТТ» (Тула—Токарев).

Донором для создания травматической версии, рассматриваемого нами пистолета «ТТР», послужил оригинальный боевой пистолет «ТТ» выпущенный в 1941 году. Переделку осуществило украинское предприятие ООО «СОБР», г. Дергачи, Харьковская обл. Конструкция травматической версии пистолета «ТТ» претерпела существенные изменения, даже порядок сборки-разборки «ТТР» отличается от оригинала.

В конструкции оригинального боевого пистолета  «ТТ» использовалась отдача ствола с коротким ходом. Ствол травматического пистолета «ТТ-Р» наглухо приварен к рамке, причём достаточно «специфическим» образом. Ни о каком коротком ходе ствола речь не идёт.  Внешний диаметр ствола составляет 12,3 мм. Внутренний диаметр ствола от дульного среза расточен до 7,1 мм на глубину 9 мм, далее внутренний диаметр сужен до 5,2 мм.

Ход затвора «ТТ-Р» ограничен, а затворная задержка имеет спиленный зуб. Остановка затвора происходит выступом подавателя магазина. После остановки затвора в таком положении, необходимо вручную оттянуть затвор и поставить его на затворную задержку, иначе извлечь магазин будет затруднительно. Направляющий стержень возвратной пружины имеет изменённую по сравнению с оригиналом конструкцию.

Технические характеристики травматического пистолета «ТТР»:

  • Калибр 9 мм Р.А.
  • Длина ствола 117 мм
  • Длина пистолета 197 мм
  • Высота пистолета 128 мм
  • Ширина пистолета 30 мм
  • Масса пистолета с магазином без патронов 0,850 кг
  • Масса пистолета со снаряженным магазином 0,885 кг
  • Дальность эффективного действия 3-5 метров
  • Практическая скорострельность 30 выстр./мин.
  • Начальная скорость вылета пули 320 м/с (максимальная, для сертиф. патрона)
  • Вместимость магазина, патронов 8 шт.
  • Ударно-спусковой механизм куркового типа, одинарного (одиночного) действия, при нажатии на спусковой крючок происходит только спуск предварительно взведенного механизма (англ. Single Action, SA)

Ударно-спусковой механизм травматического пистолета «ТТ-Р»  курковый, одинарного действия, выполнен в виде единого легкосъемного модуля. Предохранительных устройств нет. Прицел открытый, нерегулируемый. Оригинальные пистолеты «ТТ» пристреливались на дальность 25 метров. Щечки рукоятки – пластиковые, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Пистолетный ремень и армейская кобура идут в комплекте с «ТТР». Однорядный коробчатый магазин переделан под патроны калибра 9 мм P.A. и имеет емкость 8 патронов. Защелка магазина кнопочная, расположена в основании спусковой скобы слева.

Оригинальный боевой пистолет «ТТ» отличается простотой конструкции и в силу этого — невысокой себестоимостью производства и лёгкостью в обслуживании. Недостатком  оригинального пистолета «ТТ» считается его невысокая живучесть (ресурс) и низкая надёжность. Пистолет оказался излишне чувствительным к засорению, малейшим деформациям, низким температурам, поэтому он требует бережного обращения и тщательного ухода. Низкая живучесть связана с тем, что используемый мощный патрон очень быстро изнашивает узел запирания пистолета. Фактический ресурс «ТТ» до 500 выстрелов, после чего возникают непредсказуемые задержки разного рода. В травматическом пистолете «ТТР» используются маломощные травматические патроны калибра 9 мм P.A., сертифицированные версии которых не приводят к быстрому изнашиванию деталей пистолета. По отзывам владельцев «ТТР» уже удачно пережил от 2000 до 3000 выстрелов сертифицированными травматическими патронами.

Информация от ПАРТНЁРОВ. Купить травматический пистолет со скидкой в г. Киев вы можете здесь.

www.travmatik.com

7,62-мм пистолет Тульский Токарева (ТТ)

А.Б. Жук, «Стрелковое оружие»
Журнал «Оружие» №9’2000
Журнал «Солдат удачи» №2 [77] 2001

Пистолет ТТ (Тульский, системы Ф.В.Токарева). Был принят на вооружение Красной Армии в замен револьвера образца 1985г., хотя и обладавшего отличными боевыми качествами, но устаревшего конструктивно и морально. Правда, замена была неполной, так как револьвер продолжал оставаться на вооружении и с производства не был снят, но у пистолета были все предпосылки для полного вытеснения револьвера — даже по сравнению с пистолетами, как зарубежными, так и опытными отечественными (систем С.А.Коровина и С.А.Прилуцкого), он оказался лучше.

До создания пистолета ТТ на вооружении Красной Армии наряду с револьвером образца 1985г. состояли также пистолеты иностранных марок разных систем и калибров, что затрудняло снабжение боеприпасами, ремонт. Принятие на вооружение ТТ положило конец разнобою и нестандартности в отношении этого вида личного оружия.

По техническим характеристикам пистолет ТТ не уступал лучшим образцам пистолетов того времени, а по ряду статей превосходил их. Он отличался простотой, прочностью и надежностью устройства. Работал пистолет по принципу использования энергии отдачи при коротком ходе ствола. Запирание достигалось сцеплением выступов кожуха-затвора с пазами на стволе. Подвижная серьга при отходе ствола опускала его казенную часть, и таким образом ствол и затвор расцеплялись. Предохранитель как отдельная деталь отсутствовал — предохранение осуществлялось постановкой курка на предохранительный взвод. Очень удобным в эксплуатации оказалось объединение всех деталей ударного механизма в одну колодку. Неполная разборка пистолета производилась без каких бы то ни было инструментов. Патрон был очень мощный, с гильзой бутылочной формы, такой же, как и к пистолету Маузера 1986г. Останавливающее действие пули при таком небольшом калибре было сравнительно не велико, но в выборе патрона для вводимого на вооружение пистолета решающее значене сыграли такие важные факторы, как, во-первых, возможность использования одного и того же заводского оборудования для изготовления любых стволов — пистолетных, винтовочных и пулеметных и, во-вторых, возможность использования пистолетных патронов в дальнейшем во вновь создаваемом оружии — пистолетах-пулеметах. Вскоре после постановки на вооружение (в 1933г.) пистолет подвергся частичной модернизации. Незначительные изменения были внесены в устройство главным образом спускового механизма, а задняя стенка рукоятки была сделана цельной, без отделяющейся крышки. Модернизированные пистолеты стали называться «Пистолетами образца 1933г.», но чаще всего употреблялось обобщенное обозначение «Пистолет ТТ».

Однако в ходе эксплуатации выявились определенные несовершенства оружия: преждевременно изнашивалась перенапряженная боевая пружина, из-за случайного нажима на расположенную спусковой скобы защелку магазина тот вываливался, требовалось также отладить спусковой механизм.

И в марте 1939 г. Токарев представил на испытания модернизированный ТТ. По устройству он не отличался от прототипа, но был крупнее, поскольку конструктор применил в нем двухрядный, с возможностью перестройки в один ряд, магазин на 12 патронов, из-за чего пришлось изменить рукоятку, а фиксирующий магазин защелку перенести в ее нижнюю часть. Правда после ряда испытаний, весной 1941 г. предпочтение отдали пистолету П.В.Воеводина, но до начала войны его производство наладить не успели и продолжели делать «старый», восьмизарядный ТТ. А двенадцатизарядный так и остался опытным образцом.

Несмотря на то, что ТТ был нашим первым военным самозарядным пистолетом, он отлично зарекомендовал себя в годы Великой Отечественной войны как мощное и надежное личное оружие и некоторое время продолжал оставаться на вооружении и после войны (на пистолетах послевоенных выпусков на кожухах-затворах вместо вертикальных полукруглых пазиков — мелкое рифление). О признании достоинств пистолета ТТ говорит и тот факт, что он получил распространение в целом ряде других стран.

На базе пистолета ТТ конструктором Севрюгиным в послевоенные годы был создан спортивный пистолет Р-3 калибра 5,6 мм со свободным затвором.

Устройство пистолета

Рамка пистолета разобранная: 1 — рамка, 2 — левая щечка, 3 — планка левой щечки, 4 — щечка правая, 5 — планка правой щечки, 6 — основание защелки магазина, 7 — разрезная чека, 8 — пружина защелки, 9 — крышка рукоятки, 10 — спусковая пружина, 11 — задержка крышки, 12 — спуск.

Основные ТТХ (ТТ образца 1933г.)
Калибр, мм 7,62
Масса (без патронов/с патронами), кг 0,845/0,940
Длина, мм
Длина ствола, мм
195
116
Ширина, мм 28
Высота, мм 120
Начальная скорость пули, м/с 420
Дульная энергия, кгм 49
Скорострельность, в/м 30
Емкость магазина, патронов 8
Прицельная дальность, м 50

www.guns2.narod.ru

ТТХ ТТ (Тульский Токарев) — 15 Августа 2011


«7.62мм самозарядный пистолет Токарева обр. 1933 года» — ТТ


Пистолет ТТ (Тульский Токарев или Тула-Токарев) одно из самых известных творений советских оружейников. Разработанный в 30х годах этот пистолет являлся основным оружием офицеров и генералов Красной Армии в годы Великой Отечественной Войны.

Пистолет разработан конструкторской группой под руководством Федора Васильевича Токарева, на Тульском оружейном Заводе. Работы по созданию пистолета для вооружения РККА велись с середины 20х годов прошлого века. Кроме группы Токарева в разработке принимали участие конструкторские коллективы под руководством Коровина, Ракова и др. Образец Токарева показал наилучшие результаты на проведенных конкурсных испытаниях в декабре 1930 года, а в феврале 1931 года Реввоенсовет заказал несколько тысяч пистолетов для войсковых испытаний под обозначением «7,62-мм самозарядный пистолет обр.1930 года». В 1934 году после некоторых изменений, внесенных в конструкцию по результатам испытаний, пистолет приобрел свой современный вид и был принят на вооружение как «7.62мм самозарядный пистолет Токарева обр. 1933 года». Но известен он стал под неофициальным названием «ТТ».

ТТ самозарядный пистолет калибра 7.62х25 мм разработанный на основе пистолета Браунинга «Кольт М1911». Автоматика пистолета работает на основе отдачи ствола при его коротком ходе. Запирание ствола осуществляется его перекосом в вертикальной плоскости при помощи качающейся серьги. УСМ — курковый, одинарного действия (не самовзводный). Предохранителя как отдельной детали пистолет не имеет. Его роль выполняет предохранительный взвод курка, исключающий возможность перезаряжания и накола капсюля патрона, находящегося в патроннике. Однако, достаточной безопасности он не обеспечивает. В случае случайного падения пистолета на курок возможен излом предохранительного взвода и случайный выстрел. Прицельные приспособления пистолета открытого типа, состоят из нерегулируемого целика и мушки. Щечки рукоятки изготавливались из дерева или пластика. Питание ТТ из однорядных магазинов емкость 8 патронов. Защелка магазина выполнена в виде кнопки, расположена на рукоятки у основания спусковой скобы. Меткость стрельбы из пистолета обеспечивается за счет низкого расположения оси канала ствола по отношению к рукоятке для уменьшения плеча отдачи, снижения скорости отдачи за счет применения массивного кожуха-затвора, а также за счет приближения центра тяжести оружия к рукоятке. Для обеспечения удобной, простой и быстрой разборки и, сборки оружия многие детали выполнены в виде отдельных блоков и агрегатов. Так, все детали ударно-спускового механизма объединены в одной колодке, которая легко отделяется и присоединяется при разборке и сборке оружия.


Послевоенный вариант пистолета Токарева, отличается «мелкой» насечкой на кожухе затвора

Пистолет ТТ состоял на вооружение офицеров и генералов Красной армии. НКВД, СМЕРШ, МГБ и им подобные «органы» получали в свое распоряжение не серийные ТТ, а более качественные – из лучших сортов оружейной стали, более подогнанные и длиннее серийных моделей на 30 мм. Производился пистолет Тульским оружейным заводом, во время ВОВ производство ТТ было,также развернуто на Ижевском и Ковровском заводах. Производство прекращено в 1952 году. В СА был заменен на пистолет Макарова – ПМ. На базе пистолета Токарева конструктором Севрюгиным в пятидесятые годы были созданы две модели спортивных пистолетов: Р-3 и Р-4. Пистолет Р-3 имел свободный затвор и стрелял патронами калибра 5,6 мм, для модели Р-4 была разработана приставная кобура — приклад, которая крепилась к задней части рукоятки. Пистолет ТТ поставлялись в рамках «помощи» дружественным СССР странам. В некоторых из них они производились или производятся до сих пор.

Краткое описание некоторых наиболее известных модификаций ТТ произведенных за рубежом:

Тип-54 китайская версия ТТ, отличатся от оригинала более узкой рукояткой и маркировкой на китайском. Остальные детали взаимозаменяемы.

Тип-68 – данный пистолет выпускается в КНР с конца 60х. Основное отличие это меньшие размеры, рассчитанные под руку среднестатистического Корейца. Защелка магазина перенесена в нижнюю часть рукоятки.

Тип-48 производился с пятидесятых годов в Венгрии. От оригинала отличается только Венгерским гербом на рукоятке. Модификация этого пистолета под обозначением ТТ-58 производится по сей день.

«Токагипт 58» ( Tokagypt 58) еще один венгерский вариант ТТ производимый фирмой FEG (Будапешт). Имеет более современный дизайн и калибр 9х19 Para. Поставлялся на вооружение Египетской армии. На гражданском рынке этот пистолет продавался под обозначением «FEG Firebird».

М-57 югославский вариант ТТ. Оснащен предохранителем, рукоятка удлинена, а магазин вмещает 9 патронов.

Пистолет Токарева и его модификации состоял на вооружении 25 стран мира. В настоящее время в России предлагаются к продаже травматические пистолеты «ТТ-Лидер», представляющий собой боевой пистолет, переделанный под стрельбу патронами калибра 10х32 ТТ с резиновой пулей. Производитель ЗАО «Байкал».

Тактико-технические характеристики:

Калибр, мм :7.62
Патрон :7.62х25 ТТ
Общая длина, мм :195
Длина ствола, мм :116
Масса без патронов, г :850
Прицельная дальность стрельбы, м:      50
Начальная скорость пули, м/c :430
Емкость магазина, патронов :8

vpsk-omega.ucoz.ru
