Тяжелый танк Pz.Kpfw.VI «Tiger» (Sd.Kfz.181) (Германия)

Характеристики тяжелого танка Pz.Kpfw.VI «Tiger»

Страна: Германия
Тип: Тяжелый танк
Дата выпуска: 1942 год
Длинна: 6,44 м
Ширина: 3,15 м/3,7 м (с узкими и широкими гусеницами)
Высота: 2,93 м
Броня, лоб: 100 мм
Броня, борт: 60 мм
Броня, башня: Нет сведений
Экипаж: 5 человек
Двигатель: Maybach HL 210 P30, 650 л.с.
Дальность хода: 140 км
Максимальная скорость: 38 км/ч (по дороге), 16 км/ч (по бездорожью)
Масса: 57 т
Вооружение: 1х 88-мм KwK 36 L/56 (92 снаряда), 2×7,92-мм MG 34 (4500 патронов)

26 мая 1941 года Адольф Гитлер утвердил так называемую «Tigerprogram», в рамках которой фирмам «Порше» и «Хеншель» было поручено разработать для Вермахта прототипы новых тяжёлых танков, а концерну «Крупп» — создать башню для обеих машин. «Хеншель» за основу взял свои более ранние проекты под шифрами VK3001(H) и VK3601(H), а «Порше», проект VK3001(P)-Leopard.

«Тигры» должны были иметь лобовую броню толщиной в 100-мм и на дистанции 1,5 км без проблем поражать цели оснащенные такой же защитой. При этом, вес танка не должен был выходить за 36 тонн — чтобы не затруднять его переход через деревянные мосты.

«Тигр Порше» против «Тигр Хеншель»

19 апреля 1942 года машины обеих фирм под общим индексом VK4501, но с разными литерами (P) и (H), были выгружены на железнодорожной станции неподалеку от Растенбурга и отправились до него своим ходом. До города было всего 11 км, но оба танка едва доковыляли до конечной точки маршрута, где на следующий день должен был состоятся их показ фюреру. Конечно это были совершенно «сырые» машины, однако VK4501(P) смотрелся совсем уж «бледно».

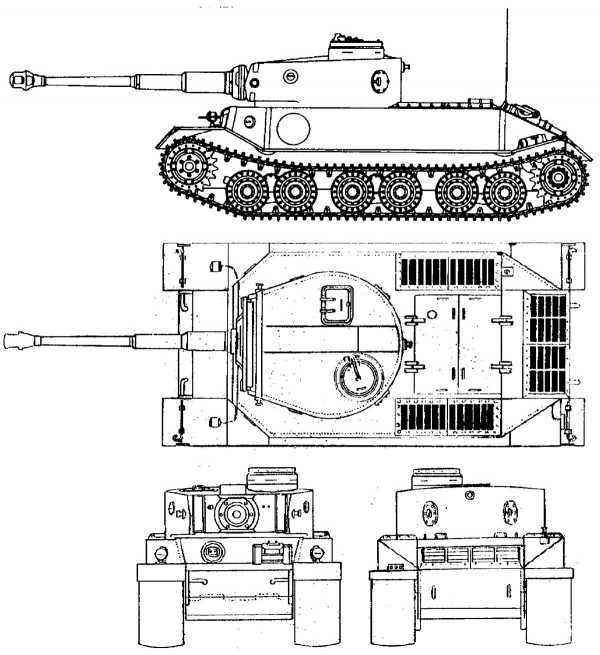

Чертеж «Тигра Порше», прототипа VK4501(P)

Несмотря на то, что об VK4501 были вооружены одинаковым 88-мм орудием KwK 36 L/56 созданным на основе зенитного орудия Flak 36 L/56 образца 1936 года, и имели практически одинаковые башни, «Тигр Порше», как его окрестили позже, оказался слишком сложным в управлении и обслуживании, а башня сильно смещенная вперед, делала боевое отделение очень тесным. Сроки поджимали — тяжелый танк нужен был Германии ещё «вчера», поэтому времени на переделку уже не оставалось. Не смотря на предложения «Порше» о вооружении новой машиной 100-мм орудием  L/70  или даже 150-мм KwK L/37, их проект был свернут, а танк VK4501(H) фирмы «Хеншель», после непродолжительных испытаний принят комиссией и в июле 1942 года запущен в производство под названием Pz.Kpfw VI «Тигр».

Конструкция тяжелого танка Pz VI «Тигр»

Конечно, в заданные техзаданием 36 тонн, конструкторы не уложились, что вызвало сложности с ходовой частью. На один борт приходилось по 24 катка, расположенные в четыре ряда, в шахматном порядке. Предполагалось, что это позволит во-первых равномерно распределить вес машины, а во-вторых, облегчит ходовую часть. Однако практика показало, что такое решение было как минимум спорным — тонкие катки быстро сминались при движении машины по пересеченной местности, между ними постоянно накапливалась грязь, камни, а ремонт, внутреннего катка был чрезвычайно трудоёмок и мог затянуться на двое суток.

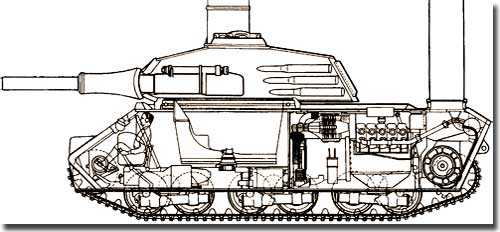

Разрез тяжелого танка Pz VI «Тигр». Хорошо видна схема размещения катков и двигатель

Первые 799 Тигров имели катки с резиновыми бандажами, которые быстро разрушались большим весом танка. На последующих машинах перешли на металлические бандажи с внутренней амортизацией, что привело к огромному шуму при движении и вело к быстрому износу гусениц. Гусениц «Тигры» имели аж по две пары  — «боевые», шириной 725-мм и транспортные, узкие, шириной 520-мм.

Подвеска — индивидуальная, торсионная, двигатель устанавливался в среднем водонепроницаемом отделении. Первоначально это был Maybach HL 210 Р30, V12, мощностью 650 л.с. но начиная с 251-й машины, стали ставить его усовершенствованную модель — Maybach HL 230 P45 мощностью 700 л.с. Отделение двигателя был довольно компактно, что нередко приводило к его перегреву.

Управление машиной осуществлялось рулём с полуавтоматическим гидравлическим сервоприводом, а переключение передач было необычно легким, благодаря использованию все того же гидравлического сервопривода. В случае его поломки, была предусмотрена и более традиционное для танка механическое управление двумя рычагами с приводом на дисковые тормоза. За комфорт приходилось платить — система была очень дорогой и сложной в ремонте.

Башня Pz VI «Тигр» досталась фирме «Хеншель» от конкурентов — «Тигра Порше», однако вместо электропривода в ней использовалась гидравлика, работающая за счёт отбора мощности от главного двигателя. Полный поворот башни занимал 1 минуту. При неработающем двигателе поворот выполнялся вручную, но только если машина стояла на ровном грунте.

Вертикальные стенки башни были из цельного гнутого бронелиста, маска литая, а броня соединялась «в шип» с обработкой электросваркой. В командирской башенке устанавливалось 6 оптических приборов, позднее их стало 7. Со временем на командирской башенке стали монтировать установку Fliegerbeschutzgerat 42 для ПВО пулемёта MG 34.

Схема размещения опорных катков танка Pz VI «Тигр». Крайние, заштрихованные катки снимались при транспортировке

Башня оснащалась тремя люками: 2 круглых (командирский и эвакуационный в правой стенке) и прямоугольный люк наводчика. По бокам башни крепились 3-х ствольные 90-мм мортирки для отстрела дымовых гранат Nbk 39.

Производство тяжелого танка Pz VI «Тигр»

Pz VI «Тигр» находился в производстве с августа 1942 по август 1944 года, за это время было выпущено 1354 машины, что по сравнению с темпами строительства аналогов «Тигра» у союзников, выглядит весьма скромной цифрой. Стоит отметить, что для своих габаритов и веса, он был довольно подвижной машиной, успешно «переболевший» поломками и дефектами на ранних стадиях производства и зарекомендовавший себя как исключительно надежная и мощная машина.

Одним из главных преимуществ Pz VI «Тигр» перед другими тяжелыми танками Германии — его сравнительная универсальность. Pz VI «Тигр» был не «танком прорыва», не «танком для борьбы с танками» или средством огневой поддержки пехоты, но мог отлично проявить себя в любом из этих качеств.

Практически до конца войны танк оставался одним из самых сбалансированных по огневой мощи, броневой защите и маневренности образцов вооружения и хорошо проявил себя в самых различных условиях, на разных театрах боевых действий.

Чертеж тяжелого танка Pz VI «Тигр»

Судьба «Тигров Порше»

К тому моменту, как «Тигр Хеншеля» выиграл у «Тигра Порше», в Австрии, на заводе в Доллершейме, уже успели изготовить 5 машин VK4501(P). Все они ещё послужили Германии — три танка были переделаны в ремонтно-восстановительные машины Bergepanzer Tiger (P), а одному, даже довелось повоевать (осень 1944 г.) на восточном фронте в качестве командирского танка.


источник: компиляция по материалам из открытых источников сети интернет

armedman.ru

Немецкий танк «Тигр». Оружие и военная техника. Добавил Данил Кузин — VilingStore.net

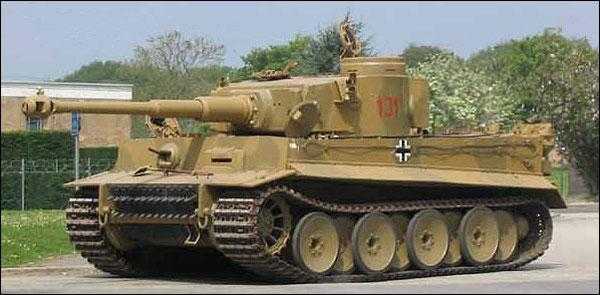

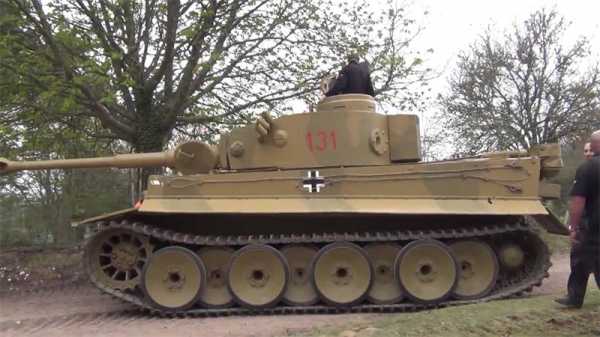

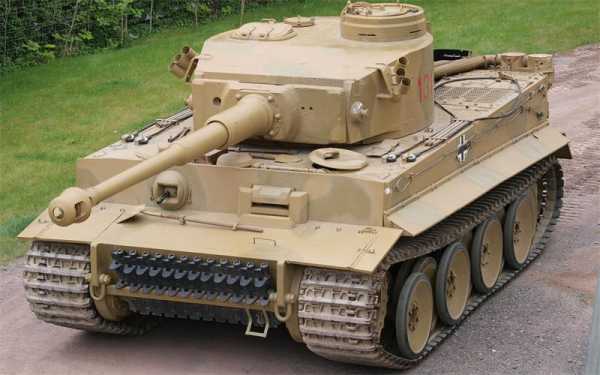

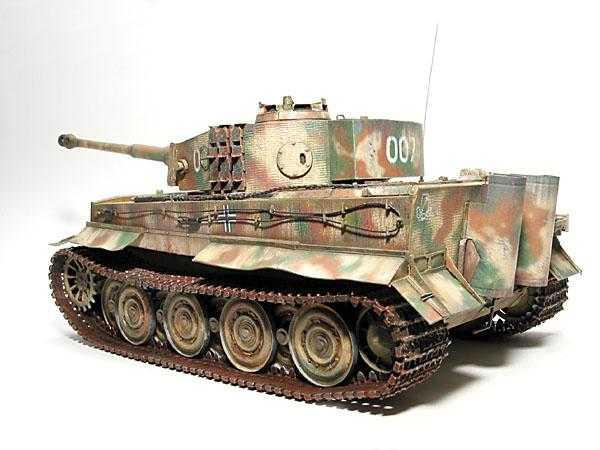

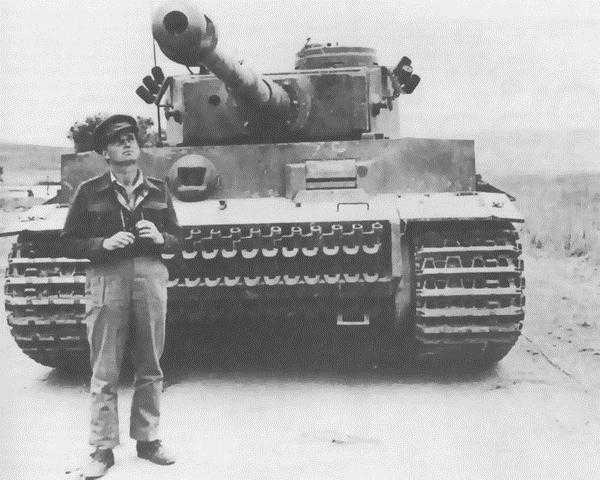

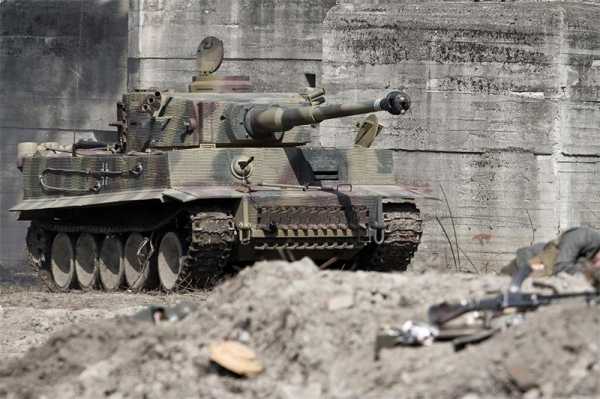

Немецкий танк «Тигр»

Panzerkampfwagen VI «Tiger I» Ausf E, «Тигр» — немецкий тяжёлый танк времён Второй мировой войны, прототипом которого являлся танк VK4501 (H), разработанный в 1942 году фирмой «Хеншель» под руководством Эрвина Адерса. В ведомственной сквозной классификации бронетехники нацистской Германии изначально танк получил обозначение Pz.Kpfw.VI (Sd.Kfz.181) Tiger Ausf.h2, но после принятия на вооружение одноимённого нового тяжёлого танка PzKpfw VI Ausf. B в название добавили римскую цифру «I» для отличия от более поздней машины, которая в свою очередь именовалась как «Тигр II». Хотя в конструкцию танка вносились небольшие изменения, модификация танка была всего лишь одна. В советских документах танк «Тигр» обозначался как T-6 или T-VI.

Наряду с прототипом фирмы Хеншель руководству Рейха был представлен и проект Порше, VK4501 (P), но выбор военной комиссии пал на вариант Хеншель, хотя Гитлер более благоволил к изделию Порше.

Первые бои «Тигра»

Впервые танки «Тигр I» пошли в бой 29 августа 1942 года у станции Мга под Ленинградом, массированно начали применяться со сражения на Курской дуге, использовались вермахтом и войсками СС вплоть до окончания Второй мировой войны. Общее количество выпущенных машин — 1354 единицы. Затраты на производство одного танка «Тигр I» — 1 млн рейхсмарок (в два раза дороже любого танка тех времён).

История создания

Первые работы по созданию танка «Тигр» начались в 1937 году. К этому моменту на вооружении вермахта вообще не было тяжёлых танков прорыва, аналогичных по назначению советским Т-35 или французским Char B1. С другой стороны, в планируемой военной доктрине (опробованной позже в Польше и во Франции) тяжёлым малоподвижным машинам практически не было места, поэтому требования военных к такого рода танку были довольно расплывчаты. Тем не менее, Эрвин Адерс, один из ведущих конструкторов фирмы «Хеншель» (Henschel) начал проработку 30-тонного «танка прорыва» (Durchbruchwagen). В течение 1939—1941 гг. фирма «Хеншель» построила два опытных образца, известных под обозначениями DW1 и DW2. Первый из прототипов был без башни, на второй устанавливалась башня от серийного PzKpfw IV. Толщина броневой защиты прототипов не превышала 50 мм.

После нападения Третьего рейха на Советский Союз немецким военным стала очевидной необходимость качественного усиления танкового парка вермахта. Немецкий средний танк PzKpfw IV Ausf. E-F сильно уступал по основным характеристикам советскому среднему танку (в немецкой классификации тех лет Mittlerschwerer — средне-тяжёлому) Т-34 обр. 1941 г. Аналога КВ-1 в танковых войсках вермахта не было совсем. При этом, в значительном числе боевых эпизодов, в руках грамотных советских танкистов «тридцатьчетвёрки» и КВ наглядно показали, что хорошая обзорность, отличная эргономика всё же полностью не компенсируют слабое бронирование и вооружение PzKpfw IV Ausf. E-F — с преодолением хаоса и неразберихи первого этапа войны эти машины стали представлять всё большую угрозу для вермахта. Кроме того, по ходу войны немецким войскам всё чаще приходилось сталкиваться с заранее подготовленной обороной противника, где необходимость тяжёлого танка прорыва уже не подвергалась сомнению. Решение возникших задач разделилось на два направления — модернизацию уже существующих образцов бронетехники (PzKpfw III и PzKpfw IV) и ускоренному созданию своего аналога советского КВ-1.

Вскоре после нападения на СССР конструкторским бюро двух известных машиностроительных фирм, «Хеншель» и «Порше», поступили тактико-технические требования на тяжёлый танк прорыва проектной массой 45 тонн. В распоряжении главы первого КБ Эрвина Адерса уже был значительный багаж наработок по DW1 и DW2, тогда как возглавлявший «конкурентов» Фердинанд Порше только пробовал себя в танкостроении. Представление опытных образцов было приурочено к 20 апреля 1942 года — дню рождения фюрера, времени на разработку и постройку прототипов было немного. Эрвин Адерс и сотрудники его КБ пошли по традиционному пути немецкой танкостроительной школы, выбрав для нового тяжёлого танка ту же компоновочную схему, что и у PzKpfw IV, и применив на танке изобретение конструктора Г. Книпкампа — «шахматное» расположение опорных катков в два ряда. До того оно применялось только на тягачах и бронетранспортёрах фирмы «Hanomag», использование его для танка было новшеством в мировом танкостроении. Таким образом была успешно решена задача повышения плавности хода, и, соответственно, и повышения точности стрельбы на ходу.

Прототип фирмы Хеншель получил обозначение VK4501 (H). Фердинанд Порше, более известный в то время новаторскими работами в области автомобилестроения (в том числе спортивного), попытался перенести свой подход в новую область. На его прототипе были реализованы такие решения, как высокоэффективные продольные торсионы в системе подвески и электротрансмиссия. Однако по сравнению с прототипом фирмы «Хеншель» машина Ф. Порше была конструктивно сложнее и требовала больше дефицитных материалов, в частности меди (использовалась в генераторах, необходимых для электротрансмиссии).

Прототип доктора Ф. Порше проходил испытания под обозначением VK4501 (P). Зная об отношении к нему фюрера и не сомневаясь в победе своего детища, Ф. Порше, не дожидаясь решения комиссии, распорядился о запуске в производство ходовой части под свой новый танк без испытаний, со сроком начала поставок фирмой Nibelungenwerk в июле 1942 года. Однако, при показе на Куммерсдорфском полигоне был выбран танк фирмы Хеншель, ввиду большей надёжности ходовой части и лучшей проходимости по пересечённой местности, отчасти — из-за меньших финансовых затрат. Башня же была позаимствована у танка Порше, так как башни, заказанные для танка фирмы Хеншель были в процессе доработок или находились в стадии прототипов. Кроме того, под вышеуказанную боевую машину проектировались башни с орудием KWK L/70 7,5 cm., калибр которого (75 мм) в 1942 году уже не удовлетворял потребностям Вермахта. В результате этот гибрид с шасси фирмы «Хеншель и сын» и башней Порше прославился на весь мир под обозначением Pz VI «Tiger» Ausf E, а «Тигры» Порше были произведены в количестве 5 машин, однако из изготовленных 90 шасси было создано 89 тяжелых штурмовых орудий, получившее имя своего «отца», Ф. Порше — «Фердинанд».

Конструкция

Схема внутреннего устройства корпуса танка

Управление танком осуществлялось при помощи руля (аналогичного автомобильному). При этом само управление было достаточно простым и не требовало особых навыков.

Броневой корпус и башня

Башня поворачивалась при помощи гидравлической трансмиссии (ёмкость системы башенного механизма — 5 литров масла). Поворот башни на 360 градусов путём нажатия специальной педали занимал от 60 секунд на максимальной скорости до 60 минут на минимальной; также была возможность вращения башни при помощи ручного привода.

Двигатель и трансмиссия

Maybach HL 230P45 — V-образный 12-цилиндровый карбюраторный двигатель с водяным охлаждением (HL 230 являлся развитием HL 210, которым были оснащены первые 250 танков «Тигр»). Двигатель имеет рабочий объём 23 095 см? (1925 см? на цилиндр).

Моторы «Майбах» HL210P45 и HL230P45 имели по четыре карбюратора «Солекс» 52 FF J и D, a HL230P30 — один карбюратор «Бош» PZ 12. Максимальная мощность 700 л. с. (515 кВт) при 3000 об/мин. Максимальный крутящий момент 1850 Н·м при 2100 об/мин. Топливные баки — 530 литров. Запаса топлива хватало на 80 км по пересечённой местности.

Картер и блок цилиндров выполнены из серого литейного чугуна. Головки цилиндров изготовлены из чугуна. Двигатель весит 1200 кг и имеет линейные размеры 1000?1190?1310 мм. Двигателю требовалось 28 литров масла. Топливо — этилированный бензин OZ 74, октановое число 74.

Охлаждение двигателя — водяной радиатор вместимостью 120 литров и четыре вентилятора. Смазка двигателей вентилятора — 7 литров масла.

Коробка передач «Майбах-Олвар» с восемью передачами переднего хода и четырьмя — заднего. Привод управления — гидравлический (ёмкость — 30 литров масла), полуавтоматический.


Ходовая часть

Подвеска — индивидуальная торсионная, «шахматное» расположение катков в четыре ряда, восемь на борт. Катки — большого диаметра, без поддерживающих роликов. Ведущее колесо — спереди.

Для перевозки по железной дороге танк оснащался специальными узкими гусеницами, поскольку на боевых гусеницах ширина машины превышала пределы железнодорожного габарита.

Средства наблюдения

Прицел TZF9b, позже TZF9с.

Средства связи

Все танки «Тигр» оснащались радиостанцией FuG5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

Вооружение

Изначально на танке «Тигр» планировалось установить 75-мм орудие, аналогичное стоявшему на Pzkfw IV. Но в ходе разработки фирма «Хеншель» планировала установить 75-мм пушку с коническим каналом ствола (которую ещё предстояло создать), а Порше изначально планировал установить на свой танк 88-мм пушку. В ходе испытаний выяснилось, что 88-мм пушка значительно превосходит по своей мощности 75-мм. Таким образом, на Тигр фирмы «Хеншель» установили башню от танка Порше с 88-мм пушкой (8,8 cm KwK 36), разработанную в инициативном порядке фирмой «Крупп» в тесном сотрудничестве с фирмой «Порше». Правда, для этого потребовалось увеличить диаметр башенного погона в свету с 1650 до 1850 мм, что вызвало изменение верхней части корпуса танка «Тигр».

Модификации

Pz.VI Ausf E (тропический вариант). Дополнительно был оборудован воздушными фильтрами «Feifel» большего объёма.
Pz.VI Ausf E (с зенитным пулемётом MG 42). Использовался на Западном фронте.
Машины на базе «Тигра I»

Основная статья: Штурмтигр
38 cm RW61 auf Sturmmorser Tiger, Sturmpanzer VI, «Штурмтигр» — тяжёлая САУ , вооружённая размещённым в неподвижной бронированной рубке переделанным 380-мм реактивным корабельным противолодочным бомбомётом, не принятым на вооружение кригсмарине. «Штурмтигры» переделывались из повреждённых в боях линейных «Тигров», всего переоборудовано 18 машин.
«Бергетигр» — бронированная ремонтно-эвакуационная машина, без вооружения, но оснащенная эвакуационным краном.

vilingstore.net

«Тигр» Порше: жертва грязной конкуренции

Программа создания немецких тяжёлых танков стартовала еще в 1937 году, но работы сильно затянулись. В конструкцию ещё не построенных танков постоянно вносились изменения. В связи с этим в декабре 1939 года была начата работа Porsche K.G. по созданию нового тяжёлого танка Typ 100, известного также как VK 30.01 (P ). Развитие этого проекта привело к созданию другого танка, VK 45.01(P ), или Pz.Kpfw.Tiger (P ), которому и посвящена сегодняшняя статья. Эта машина, которую также часто называют «Тигр» Порше», была принята на вооружение вермахта и даже вполне могла стать основным тяжелым танком немецкой армии – если бы обстоятельства сложились чуть иначе.

Рост массы в прежних габаритах

VK 30.01 (P ) стал первым немецким тяжелым танком, в конструкции которого толстая броня сочеталась с мощным вооружением, позволявшим без особых проблем бороться с боевыми машинами того же класса. Но уже в марте 1941 года, когда вооружение для первенца Porsche K.G. ещё только утверждалось, поднимался вопрос о более мощном вооружении для этого танка. Германия вовсю готовилась к войне с Советским Союзом, а достоверной информацией о танках, состоявших на вооружении Красной армии, немецкая разведка не располагала. Сведения приходили отрывочные и противоречивые, в них фигурировали даже боевые машины массой больше 100 тонн.

Неудивительно, что создателями немецкого тяжёлого танка рассматривались и более мощные орудия, чем танковая версия 8.8 cm Flak 18. В их числе были 10,5 cm Kw.K. L/47 и 8.8 cm Kw.K. L/56 с увеличенной начальной скоростью снаряда. В мае появилась и третья кандидатура – 8.8 cm Kw.K. L/71, которая базировалась на баллистике 88-мм зенитной пушки Flak 41.

Схема Typ 101 из английского справочника по немецким танкам, подготовленного в 1947 году

Направления дальнейшего развития немецких тяжёлых танков были утверждены на совещании с участием Гитлера 26 мая 1941 года. Тогда в очередной раз был поднят вопрос о том, что вермахту нужна танковая пушка, способная пробить броню толщиной 100 мм на дистанции в 1,5 километра. Кроме того, ужесточались требования к защите тяжёлых танков. Толщина бортов сохранялась на уровне 60 мм, а вот лоб корпуса и башни усиливался до 100 мм. Эти изменения касались как VK 30.01 (P ), так и машин, разрабатывавшихся Henschel.

Поскольку ни VK 30.01 (H), ни VK 36.01 в исходном виде не подходили под новые требования, конструкторы Henschel стали проектировать новый танк. Эта машина, получившая обозначение VK 45.01(H), базировалась на наработках по VK 36.01, а башня для неё бралась от VK 30.01(P ). Разработка VK 30.01(H) и VK 36.01 при этом не сворачивалась, то есть фирма Henschel теперь работала сразу над тремя тяжёлыми танками.

Что же касается фирмы Porsche, то здесь поначалу речь шла о доработке Typ 100 с учётом новых требований. При этом от усиления вооружения здесь довольно быстро отказались. Иногда утверждают, что якобы для Pz.Kpfw.Tiger Ausf.E конструкторы прорабатывали возможность установки 71-калиберной пушки 8.8 cm Kwk 43 в качестве одного из вариантов модернизации. На самом же деле её предполагалось использовать с самого начала. Но затребованное Гитлером орудие оказалось «заложником» башни. Вписать такую пушку в разработанную концерном Krupp башню было нереально. Об этом, кстати, писал и сам Порше. Таким образом, идея использования 8.8 cm Kw.K. L/71 в башне VK 45.01 – не более чем пожелание, которое оказалось невозможно выполнить.

Спецификация на VK 45.01(P ) по состоянию на март 1942 года. Как показал дальнейший ход событий, оценка боевой массы в пределах 52,5 тонн оказалась чересчур оптимистичной

Проектирование Typ 100 с усиленной броней привело к неутешительному выводу. Оказалось, что боевая масса машины преодолела отметку 50 тонн. При таком росте массы прежняя силовая установка не годилась. Нужны были другие, более мощные моторы, а это влекло за собой необходимость переделки моторного отделения. Возросшая масса также диктовала необходимость усиления ходовой части. Вместо модернизации у конструкторов получался новый танк, разработка которого началась в июле 1941 года.

Машину обозначили Typ 101, в КБ Porsche проекту присвоили индекс Sonderfahrzeug II. Также по отношению к этому проекту стали использовать индекс VK 45.01(P ), который под конец разработки применялся и к VK 30.01(P ). Правда, с самого начала было очевидно, что обозначенная в индексе 45-тонная весовая категория является не более чем условностью.

Схема моторно-трансмиссионной группы Typ 101. Электромоторы и ведущие колеса переместились в кормовую часть

В отличие от Henschel, инженеры Porsche K.G. не стали радикально переделывать исходный проект Typ 101. Общие габариты машины, а также её башня остались прежними. Вместе с тем, компоновка машины сильно изменилась. Идея с передним расположением ведущих колес была признана не самой удачной. К недостаткам подобной схемы относилось и то, что она сильно усложняла обслуживание электромоторов. Для их выемки требовался люк в лобовой части корпуса, который отнюдь не усиливал стойкость брони. Поэтому электромоторы и ведущие колеса перекочевали в кормовую часть танка.

Электромоторы Siemens-Schuckertwerke D1495a в трансмиссионном отделении

Увеличившаяся масса заставила Porsche K.G. проектировать новый бензиновый двигатель. Он был выполнен по схеме V-10 и имел воздушное охлаждение. Мотор получил тот же индекс, что и танк – Typ 101. Его объем вырос до 15 литров, а мощность – до 310 лошадиных сил при 2500 об/мин. Суммарно два установленных на танке мотора должны были выдавать 620 лошадиных сил. Каждый двигатель был сблокирован с генератором Siemens-Schuckertwerke aGV 275/24. Генераторы крепились с передней части двигателя. В изменённых надгусеничных полках разместились вентиляторы системы охлаждения, которые гнали воздух в моторное и трансмиссионное отделения. От генераторов ток поступал к двум электродвигателям Siemens-Schuckertwerke D1495a.

Конструкция кормовой части корпуса VK 45.01(P ), второго из построенных

Из-за перекомпоновки пришлось переделывать корпус. Его длина и общая форма почти не поменялись, но кормовая часть претерпела ряд метаморфоз. Также немного изменилась форма лобовой части. Толщина лобового листа выросла до 100 мм, а бортов и кормы до 80 мм. Соответствующим образом оказалась переделано моторное отделение, которое стало моторно-трансмиссионным. Кроме того, довольно сильно увеличились по высоте надгусеничные полки. Для улучшения обзорности в скосах лобового листа появились смотровые приборы.

Этот же корпус спереди

Согласно первоначальному проекту в бортах корпуса предусматривались эвакуационные люки. Они появились здесь явно благодаря 6-му отделу Департамента вооружений. Достаточно вспомнить, что подобные люки имелись на Pz.Kpfw.I Ausf.F, Pz.Kpfw.II Ausf.J и VK 36.01, к созданию которых 6-й отдел имел прямое отношение. То, что наличие люка ослабляет борт, как и то, что пользоваться этими люками было неудобно, во внимание не принималось. Корпуса VK 45.01(P ) изготавливались с вырезами под эвакуационные люки, но от этой идеи довольно быстро отказались, ни одного танка с такими люками построено не было. Отверстия пришлось заваривать прямо на заводе.

А вот от другого рудимента избавиться не удалось. Дело в том, что от Typ 101 новый тяжёлый танк по наследству получил лобовую часть корпуса характерной ступенчатой конструкции. С учетом скосов она состояла из 6 деталей. Ослабленные зоны смотрового прибора механика-водителя и пулеметной установки дополнялись верхним лобовым листом, расположенным под углом к нормали всего в 9 градусов.

Измененная конструкция подвески и опорных катков Typ 101

В отличие от корпуса, конструкция ходовой части изменилась довольно сильно. От поддерживающих катков конструкторы отказались, а опорные катки получили внутреннюю амортизацию. Полностью изменилась конструкция ведущих колес и ленивцев. Без изменений остались только траки, да и то, как выяснилось позже, лишь на время.

Метаморфозы

Гитлер распорядился изготовить по 6 образцов VK 45.01(H) и VK 45.01(P ) с одинаковыми башнями. Впрочем, довольно быстро было решено построить сразу 100 VK 45.01(P ) первой серии безо всяких прототипов. На тот момент детище Porsche K.G. имело больший приоритет. И дело тут отнюдь не в дружбе Фердинанда Порше с Гитлером, Тодтом и другими промышленниками. В отличие от фирмы Henschel, которая к тому моменту проектировал тяжелый танк уже пятый год, Porsche K.G. с поставленными задачами справлялась быстрее. А главное, машина Порше выглядела более удачной. Что же касается потенциальных подрядчиков, например, Krupp, то им было без разницы, чья машина победит. Так или иначе, контракты на изготовление корпусов доставались им.

Результаты обстрела лобовой части корпуса бронебойными снарядами 7,5 cm FK 16 n.A. Как можно заметить, поверхности под наклоном не были пробиты, в отличие от верхнего лобового листа

22 июля 1941 года с Krupp был заключён контракт SS-2105803/41 на изготовление 100 комплектов брони. На следующий день был заключён контракт SS-210–5905/41 на изготовление 100 башен вместе с вооружением. Орудия к ним поставляла фирма Wolf Buchau. Поставщиком моторов выступала фирма Simmering-Graz-Pauker AG из Вены, за электрооборудование, включая генераторы и электродвигатели, отвечала Siemens-Schuckertwerke. Ходовую часть изготавливала Škoda. Окончательная сборка производилась силами Nibelungenwerk в Санкт-Фалентин, Австрия.

Быстрее всех со своей работой справился концерн Krupp. Первые 4 корпуса VK 45.01(P ) были готовы в декабре 1941 года, еще 3 в январе 1942, 12 в феврале и 9 в марте. Всего до июля 1942 года было построено 64 корпуса.

Схема трансмиссии Typ 102

С корпусами весной 1942 года случился крайне неприятный конфуз. На полигоне в Куммерсдорфе был проведен обстрел с дистанции 100 метров бронебойными снарядами полевой пушки 7,5 cm FK 16 n.A.. Нижний лобовой лист пробить не удалось, а вот верхний покрылся пробоинами. На совещании 7 мая было принято решение о поверхностной закалке лобовых листов. Частично такие детали начали вводить в корпуса начиная с номера 150050, а полностью – с 150060. В июле прошли испытания обстрелом, которые показали, что ситуация улучшилась. Тем не менее, все построенные Nibelungenwerk танки имели старые корпуса.

Гидромеханическая трансмиссия Voith в сборе

Лишь закалкой изменения не ограничились. Ещё в марте 1942 года было принято решение половину Pz.Kpfw.VI Ausf.P (использовалось именно такое обозначение) построить в варианте Typ 102, заводское обозначение Sonderfahrzeug II HA. Typ 101, в свою очередь, стал обозначаться как Sonderfahrzeug II EA. Буква E означала электрическую трансмиссию, а H – гидромеханическую, фирмы Voith. Общая масса всех элементов электрической трансмиссии достигала 4,6 тонны. Вместе с тем, гидромеханическая трансмиссия, хоть и была более чем в 2 раза легче электрической, тоже оказалась весьма громоздкой, да в добавок имела лишь 2-скоростную коробку передач.

23 марта Krupp получил указание подготовить 50 корпусов для оснащения трансмиссией Voith. К маю было готово 10 корпусов, Voith получила заказ на изготовление трансмиссий. Согласно данным CIOS, было изготовлено 20 комплектов гидромеханических трансмиссий. Правда, на танки они так и не попали. Была получена команда оставить для оснащения гидромеханической трансмиссией всего один корпус, остальные переделать обратно. Позже трансмиссию испытали на истребителе танков Ferdinand. Машина прошла 2000 километров, при этом результаты показали, что работает разработка Voith хуже, чем трансмиссия Pz.Kpfw.Tiger Ausf.E.

Проект установки орудия 10,5 cm Kw.K. 16/775

Еще одной альтернативной разработкой, также не пошедшей в серию, стало другое вооружение. 30 октября 1941 года заводское КБ Škoda подготовило проект 105-мм орудия 10,5 cm Kw.K. 16/775. Пушка с длиной ствола 40,6 калибров вписывалась в башню Krupp при условии некоторой переделки орудийной маски и появления другой командирской башенки. Дальше эскизного проекта эта разработка не пошла. Характеристики этого орудия выглядели не особо впечатляющими по сравнению с 8.8 cm Kw.K. 36 L/56.

Первый образец VK 45.01(P ), апрель 1942 года. Это уже была не опытная, а первая серийная машина

Главной проблемой VK 45.01(P ) стала спешка, с которой этот танк запускали в серию. При этом причину, по которой немецкое руководстве решило начинать серийное производство этого танка, минуя изготовление опытных образцов, можно легко понять. Очень скоро после нападения на СССР немцы поняли, что потенциал Красной армии оказался ими недооценен. Это было связано в том числе и с танками Т-34 и КВ-1. Тяжёлый танк требовался вермахту как воздух.

На башне видна цифра 1, это означает, что на танке первая башня

Узким местом спешно отправленного на конвейер танка стал двигатель, выпускавшийся Simmering-Graz-Pauker. Первый тестовый образец был построен в декабре 1941 года, и сломался он спустя несколько минут после запуска. Несколько месяцев Porsche и Simmering работали над устранением недостатков. 9 марта 1942 года на сборочное предприятие был доставлен второй двигатель, который работал как часы. Спустя 2 дня прибыл третий мотор, также не имевший никаких проблем. 10 апреля оба двигателя отправились на Nibelungenwerk. В тот же день концерн Krupp отгрузил первую башню.

Эта же машина сзади. Она оказалась единственной, на которую ставились траки шириной 500 мм

18 апреля танк был готов и отправился в ставку Гитлера. Эта машина получила развитые крылья, выступавшие за габариты корпуса. Демонстрация, прошедшая 20 апреля, в день рождения фюрера, в целом оказалась успешной, но далеко не всё прошло гладко. Выяснилось, что проблемы с двигателем никуда не делись, и особенно это касалось системы охлаждения. Кроме того, для столь тяжелой машины траки шириной 500 мм оказались слабоватыми. В конструкцию машины требовалось срочно вносить изменения. И все это на фоне того, что в мае 1942 года Nibelungenwerk должна была выпустить первые 10 танков.

А к этому времени годами топтавшаяся на месте фирма Henschel смогла догнать конкурента. 20 апреля вместе с первым образцом VK 45.01(P ) перед Гитлером красовался и первый опытный образец VK 45.01(H). Детище Henschel было легче и оснащалось практически такой же башней, как танк Порше.

Борьба с дефектами и с административным ресурсом

Обнаружение в ходе испытаний дефектов сорвало план по выпуску 10 танков в мае 1942 года. Между тем, Krupp в апреле 1942 года сдал 2 заказанные башни, и ещё 8 – в мае. В июне поставки башен не производились. В изначальную конструкцию башен вносились изменения, особенно это заметно по форме крыши. Если раньше в крыше имелся выступ под пушку, то теперь этот выступ занял собой всю ширину башни. Это позволило немного увеличить объем боевого отделения. Эти изменения были внедрены в конструкцию башен, начиная с №11 (для танков Порше это была девятая башня). Тогда же переделке подверглась орудийная маска. Две первые измененные башни были построены в июле 1942 года.

Фердинанд Порше осматривает второй серийный образец Pz.Kpfw.VI(P1), начало июня 1942 года

Второй танк, на тот момент именовавшийся как Pz.Kpfw.VI(P1), был закончен в начале июня 1942 года. Он несколько отличался от первой серийной машины. Выступающие по всей длине корпуса крылья были заменены на раздельные передние и задние брызговики. Ширина траков увеличилась до 600 мм. Это изменение было необходимо, поскольку реальная боевая масса танка значительно превысила проектную и составила почти 60 тонн. У танка появился забашенный ящик от Pz.Kpfw.IV. Наконец, машина получила комплект инструментов, в основном размещавшийся на бортах корпуса, а также задних брызговиках.

Вторая машина довольно сильно отличалась от первой

Танк отправился на Куммерсдорфский полигон, где проходил испытания. Здесь снова дали знать о себе проблемы с двигателем и системой охлаждения. Эти проблемы, впрочем, были известны и ранее. В июне 1942 года один из серийных двигателей был подвергнут испытаниям. Мотор выдал мощность 311 лошадиных сил, но дальше начались проблемы. Карл Рабе, правая рука Фердинанда Порше, выявил основную причину возникавших неполадок. Из-за недостаточной площади охлаждения и пузырения масла, выполнявшего роль охлаждающей жидкости, перегревался распределительный вал. В результате после 50 часов работы двигатель начинал резко терять мощность и ломался.

Модернизированный двигатель Typ 101/2. Некоторые отечественные историки приняли приводы к вентиляторам системы охлаждения за ременный привод двигателя

Проблему с двигателем предполагалось решить путём его модернизации. Мотор с двумя дополнительными вентиляторами, установленными над генератором, получил обозначение Typ 101/2. По габаритам он был схож с Typ 101, но для установки улучшенного мотора всё же потребовалось немного переделать моторное отделение. 23 июля контракт вновь был изменён. Теперь 30 машин должно было быть построено в версии Typ 101, 10 – в версии Typ 102, а оставшиеся 60 танков, получавших мотор Typ 101/2, обозначались как Typ 103. Поскольку все эти модификации особо не отличались от Typ 101, их заводское обозначение осталось прежним – Sonderfahrzeug II EA.

Из-за необходимости переделки корпусов Krupp прекратил их отгрузку. Предполагалось, что поставки корпусов для Typ 103 начнутся с 5 октября 1942 года, а 45 шасси будут готовы в период с февраля по март 1943 года.

Существовал и запасной вариант, впервые упомянутый еще 23 марта 1942 года. Речь идет о танках Typ 130 и Typ 131, носивших заводское обозначение Sonderfahrzeug 101 WE и Sonderfahrzeug 101 WH соответственно. Их особенностью должны были стать двигатели жидкостного охлаждения. При этом Typ 131 (Sonderfahrzeug 101 WH) был, скорее, подстраховкой. На практике делать собирались только машину с электрической трансмиссией, Sonderfahrzeug 101 WE.

Сборка Pz.Kpfw.VI P на заводе Nibelungenwerk. В верхнем углу – полноразмерный макет VK 30.01(P )

Некоторые историки утверждают, что уже после демонстрации 20 апреля нацистское руководство сделало выбор в пользу Pz.Kpfw.VI(h2), отказавшись от проблемной машины. На самом деле это не так. Да, у детища Фердинанда Порше хватало болячек. Но это нормально для принципиально новых танков, тем более запущенных в серию без опытного образца. Больше того, как раз электрическая трансмиссия, которую часто высмеивают, работала надежно – в отличие от трансмиссии танка Henchel.

Не надо думать, что с производством машин Henschel все было хорошо. Первые танки были сданы в августе 1942 года, всего их в этом месяце было сделано 8 штук. За тот же период Nibelungenwerk закончила 4 танка. В сентябре было изготовлено 3 и 4 танка соответственно.

15 августа 1942 года танк Порше получил обозначение Pz.Kpfw.VI P и сквозной индекс Sd.Kfz.181. Тот же самый сквозной индекс получил и конкурент Pz.Kpfw.VI H. Другими словам, на вооружение вермахта были приняты оба танка.

Наглядная демонстрация того, что Pz.Kpfw.VI P был принят на вооружение. Обратите внимание на дату издания

То, что «Тигр» разработки Henschel уже имел к этому времени больший приоритет, не секрет. Эта машина создавалась при прямом контроле со стороны 6-го отдела Департамента вооружений и лично Генриха Книпкампа. В апреле 1942 года, еще до демонстрации Гитлеру, на Henschel «свалился» контракт на выпуск еще 200 танков, 124 машины «отсыпали» фирме в августе 1942 года. 8 февраля 1942 года в авиакатастрофе погиб Фриц Тодт, который был одним из покровителей Порше и Танковой комиссии. Тем не менее, Департамент вооружений всё ещё выжидал. 5 из выпущенных Pz.Kpfw.VI P отправились в Дёллерсхайм, где поступили в распоряжение 503-го батальона тяжелых танков. Это недвусмысленно намекает на то, что осенью 1942 года танки разработки Porsche K.G. по-прежнему рассматривались в качестве альтернативы.

Один из танков, использовавшихся в качестве тестовых лабораторий. Машина выпуска августа-сентября 1942 года с «широкими» крыльями

Начиная с шестой выпущенной машины внешний вид Pz.Kpfw.VI P немного поменялся. После испытаний стало ясно, что идея с обрезанными «крылышками» оказалась не самой удачной, танкам вернули крылья, которые тянулись через весь корпус. Вносились изменения в конструкцию, улучшалась надежность силовой установки. Все проблемы двигателя решить не удалось, но следует помнить, что в дальнейшем предполагалось выпускать улучшенные Typ 103, у которых болячки с системой охлаждения удалось вылечить. К тому же оставалась альтернатива в виде Typ 130 с двигателем жидкостного охлаждения.

Из выпущенных с апреля по сентябрь 9 танков 4 использовались как опытные образцы, на которых тестировались различные агрегаты. В октябре 1942 года был выпущен последний, десятый танк. Машину изготовили в командирском варианте, она получила серийный номер 150013.

В ходе испытаний в 503-м тяжёлом танковом батальоне

Тогда же, в октябре 1942 года, Департамент вооружений оказался в щекотливой ситуации. В серийном производстве находились 2 танка с одинаковым вооружением, практически равноценных по броне, при этом каждый со своими достоинствами и недостатками. Было решено провести совместные испытания разных танков, при этом 14 октября выпуск Pz.Kpfw.VI P был приостановлен. 8 ноября танки, среди которых было 2 Pz.Kpfw.VI P и 2 Pz.Kpfw.VI H, прибыли в Берке. В ходе испытаний на подъем оба танка Порше преодолели препятствие, чего не смог сделать ни Pz.Kpfw.VI H, ни VK 36.01.

Уже в процессе сравнительных испытаний было ясно, что задумывались они именно как предлог для прекращения выпуска Pz.Kpfw.VI P. К тому моменту было решено, что делать с 91 изготовленным шасси. На их базе было решено строить истребители танков 8,8 cm StuK 43 Sfl L/71 Panzerjäger Tiger (P ), более известные как Ferdinand. 90 башен переделывалось силами Wegmann для установки на Pz.Kpfw.VI H (с декабря 1942 года обозначавшиеся как Pz.Kpfw.Tiger Ausf.E). Как раз с ноября Henschel нарастил темпы производства своих танков, сдав 17 машин, а в декабре их было построено уже 38.

Да, налицо была нечистоплотная конкуренция. Но, в конце концов, шла война, и немецкому руководству следовало определиться, какой из двух похожих танков останется в серии.

Преодоление болотистой местности. В это же время Pz.Kpfw.VI H выковыривали из болота где-то под Мгой

Одному Pz.Kpfw.VI(P ) всё же удалось попасть на фронт. Речь идет о Pz.Bef.Wg.VI (P ), последней построенной машине. Она участвовала в испытаниях ноября 1942 года, далее танк оказался на Куммерсдорфском полигоне. В 1943 году машина тоже использовалась в различных испытаниях. В начале 1944 года танк вернулся на Nibelungenwerk, где его переделали. Вместо моторов Typ 101 были установлены два двигателя Maybach HL 120TRM, а также увеличена до 200 мм толщина лобового листа корпуса. Похожие метаморфозы проводили и с самоходными установками Ferdinand, которые тогда же переименовали в Elefant. Поскольку боевая масса Pz.Bef.Wg.VI (P ) выросла, танк получил траки шириной 640 мм, такие же, как на Ferdinand/Elefant. Машину покрыли циммеритом.

Pz.Bef.Wg.VI (P ), единственный реально воевавший танк Фердинанда Порше

Переделанный подобным образом командирский танк в апреле 1944 года отправили на фронт. Там он оказался в составе 653-го батальона истребителей танков. Машина попала в компанию «близких родственников» — батальон был вооружён истребителями танков Elefant. В этой же части оказались еще три машины на базе Pz.Kpfw.VI(P ) – БРЭМ Bergepanzer VI. Судьба у всех этих машин оказалась примерно одинаковой. 13 июля началась Львовско-Сандомирская операция. Никаких подробностей первого и одновременно последнего случая боевого применения Pz.Bef.Wg.VI (P ) не сохранилось. Можно лишь утверждать, что танк был раздавлен катком советского наступления: ещё 18 июля он числился в составе батальона, а 22 июля его, как и двух Bergepanzer VI, там уже не было.

Хорошо видны новые траки и усиленное бронирование лба корпуса

Реальная история «Тигра» разработки фирмы Фердинанда Порше слегка отличается от того, что рассказывают некоторые историки. Не было ни сложной постоянно ломающейся электротрансмиссии, ни выпуска 100 шасси до принятия решения о прекращении выпуска танка, ни однозначной победы над конкурентом «Тигра» фирмы Henschel. Зато имели место спешка и грязная конкурентная борьба.

После войны не стало ни 6-го отдела, ни Департамента вооружений, ни Гитлера, ни Третьего рейха. А вот значительная часть немецких фирм осталось. Когда во второй половине 50-х началась работа по созданию танка 30-тонного класса, известного как Standardpanzer, в конкурсе победила машина группы A. Основным разработчиком её шасси была фирма Porsche, а башню создавала Wegmann. В 1965 году танк был принят на вооружение как Leopard. То же самое имя за два с лишним десятилетия до того носил танк-первенец Porsche K.G.

Автор выражает признательность Юрию Тинтере (Jiri Tintera) и Франтишеку Роцкоту (František Rozkot), Чехия, за помощь в подготовке материала.


Источники и литература:

  1. Материалы BAMA (Bundesarchiv)
  2. Материалы NARA
  3. Материалы VHU Prahan (Vojenský historický archiv)
  4. Архив Юрия Тинтеры (Jiri Tintera)
  5. Panzerkampfwagen VI P (Sd.Kfz.181): The history of the Porsche Typ 100 and 101 also known as the Leopard and Tiger (P ), Thomas L. Jentz, Hilary L. Doyle, 1997, Darlington Productions, Inc, 1–892848–03–1
  6. Panzer Tracts No. 6 — Schwere-Panzerkampfwagen D.W to E-100, Thomas L. Jentz, Hilary L. Doyle, Panzer Tracts, 2001, ISBN 0–9708407–1–3
  7. Germany’s Tiger tanks, D.W. to Tiger I: design, production & modifications, Thomas L. Jentz, Hilary L. Doyle, Schiffer Publishing, 2000, ISBN 0–7643–1038–0
  8. Der Panzer-Kampfwagen Tiger und seine Abarten, Walter J. Spielberger Motorbuch verlag, 1987, ISBN 3–87943–456–5
  9. Professor Porsche’s Wars: The Secret Life of Legendary Engineer Ferdinand Porsche Who Armed Two Belligerents Through Four Decades, Karl Ludvigsen, Pen and Sword, 2015, ISBN 978–1783030194

warspot.ru

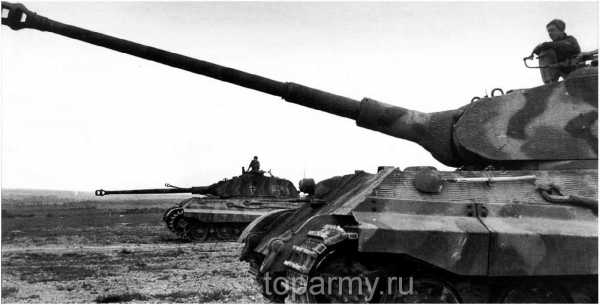

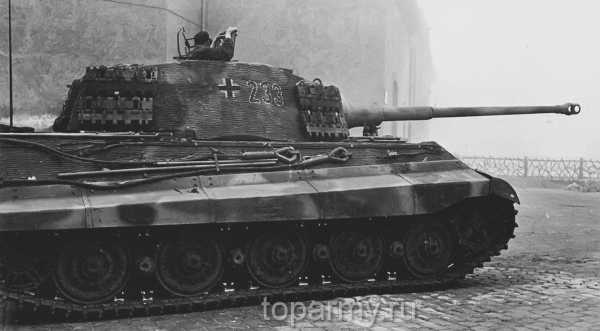

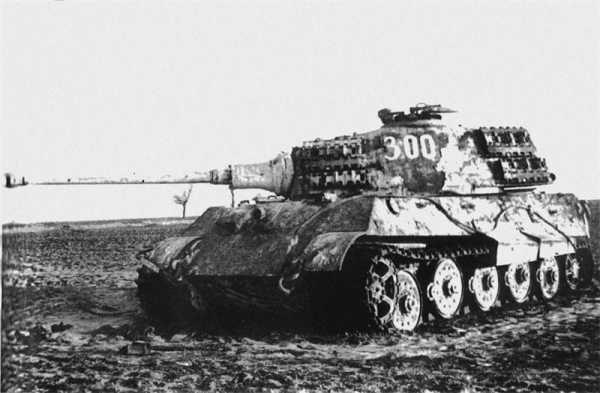

Танк Тигр 2 — характеристики

Тяжёлый немецкий танк Тигр 2, также известный как Королевский Тигр, должен был стать несокрушимым оружием Вермахта, с лёгкостью уничтожающим вражескую технику. Его предшественник Тигр уже был грозным врагом для советских и союзных машин, не способных выдержать попадание 88 мм снаряда.

Новый танк разрабатывался несколько лет, обзавёлся орудием ещё мощнее и бронёй ещё толще, но этого не хватило. Тигр 2 мог уничтожить любую машину в дуэли, но противники попросту избегали таких ситуаций, сводя на нет все преимущества немецкого тяжёлого танка.

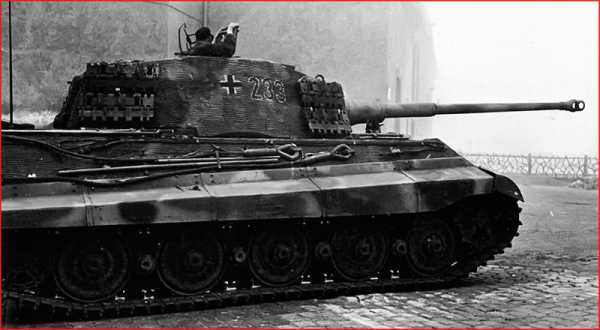

Танк Тигр 2

Создание

Танк Тигр 2

Обладая обычным Тигром, с лёгкостью расправляющимся со своими соперниками, немецкие инженеры уже в 1942 году начали работу над новым проектом, поскольку появлялись данные о новых советских танках, обладающих современными характеристиками. К тому же Гитлер хотел установить длинноствольную пушку KwK 43 L/71, отличающаяся повышенными размерами к шасси и башне из-за своих размеров.

Как обычно, Фердинанд Порше, конкурируя с Хеншель, представил свой прототип VK4502(P) и, не дожидаясь победы в конкурсе, начал производство башен. Из-за сложной и дорогой электрической трансмиссии в январе 1943 года был одобрен проект другой фирмы – Хеншель, однако с требованиями доработать его. Лишь в октябре 1943 года на свет появился VK 4503(H), на который было решено поставить уже изготовленные 50 башен конструкции Порше.

Корпус

Танк Тигр 2

Добиваясь хорошей защиты, и взяв пример с танка Пантера, инженеры расположили бронелисты под наклоном. Кроме того, плита ВЛД имела толщину 150 мм и защищала от любых снарядов своего времени. Борта и корма были защищены послабее, всего 80 мм под наклоном 25°-30°, что позже использовалось советскими войсками.

Дополнительной защитой служил слой циммерита, покрывающего большую часть танка. Покрытие служило защитой от магнитных мин и, по некоторым данным, дополнительно маскировало за счёт своей неровной, волнистой поверхности.

Ослабленной зоной была шаровая установка с курсовым пулемётом, люки водителя и стрелка радиста, жалюзи воздухозаборников моторно-трансмиссионного отделения. Позже воздухозаборники прикрыли бронёй, поскольку вражеская авиация с лёгкостью повреждала тяжёло бронированные Королевские Тигры.

Башня

Танк Тигр 2

50 башен, созданных по проекту Порше оказались неудачными из-за своей скруглённой формы спереди. Снаряды, попадавшие в эту часть, часто рикошетили и пробивали броню крыши. Поэтому была разработана новая башня, с простым прямым листом толщиной 180 мм под наклоном 10°. Такая простая на первый взгляд конструкция отлично защищала экипаж и позволяла не бояться рикошетов в крышу корпуса.

Позже качество брони башки и корпуса значительно понизилось из-за нехватки никеля, она стала слишком твёрдой и хрупкой, лишилась вязкости.

В башне имелись не только традиционные командирский люк с башенкой и люк заряжающего на крыше, но и большой люк на корме, предназначенный для эвакуации, замены пушки, загрузки снарядов или выброса гильз. Для вентиляции использовалось отверстие на крыше.

Не смотря на огромную пушку, почти делившую башню пополам, внутри было весьма свободно и комфортно, по сравнению с другими танками.

Имелся гидропривод для поворота с работой благодаря основному двигателю с возможностью ручного дублирования.

Вооружение

Танк Тигр 2

Мощнейшая пушка калибром 88 мм KwK 43 L/71 не только послужила причиной создания Тигра 2, но и сделала его превосходным истребителем танков. Её пробитие и дальность стрельбы были вне конкуренции благодаря скорости снаряда в 1000 м/с и позволяли уничтожить Шерман на расстоянии 4 км. Помимо Королевского Тигра такой пушкой могли похвастаться лишь чистокровные истребители танков: Фердинанд, Ягдпантера и Насхорн, не обладающие башней.

Разумеется, были и недостатки, например, длина ствола вместе с дульным тормозом составляла 6592 мм, а масса вместе с маской орудия 2265 кг. Снаряд весил 23,4 кг, из-за работа заряжающего была не самой лёгкой.

Помимо люка на крыше башни, для удаления пороховых газов из обитаемых помещений применялась продувка ствола, сначала компрессорная, позже благодаря энергии хода пушки.

Также имелись пулемёты, предназначенные для борьбы с живой силой противника. MG-34 калибром 7,62 мм был спарен с пушкой, второй такой же, курсовой, установлен в ВЛД. Третий MG-42 устанавливался опционально на командирскую башенку и использовался для воздушных целей.

Мортира N?hkampfger?t, стреляющая осколочными и дымовыми снарядами, располагалась на крыше башни и использовалась для уничтожения пехоты вокруг Тигра 2.

Боекомплект основного орудия состоял из 72 до 84 снарядов в зависимости от башни. Из-за большой массы, боезапас хранился в кормовой нише башни, как можно ближе к пушке. Для пулемётов имелось 5850 патронов, разделённых на 39 лент.

Двигатель и трансмиссия

Танк Тигр 2

Королевский Тигр массой 68 тонн, приводил в движение четырёхтактный V12 Майбах HL 230 P30, развивающий 700 л.с. Мощность развивалась при 3000 об/мин, хотя обычно танк эксплуатировался при 2500-2600 об/мин., дающих около 600 л.с.

Трансмиссия тяжёлого Тигр 2 была весьма сложной и значительно увеличивала высоту танка из-за карданного вала, соединяющего между двигатель сзади и трансмиссию спереди. Коробка передач имела 8 передних передач и 4 задние, встроенный стояночный тормоз. Благодаря сервоприводу, работа механика-водителя была значительно облегчена, за счёт переключения передач рычажком и автоматизации работы фрикциона.

Ходовая часть

Танк Тигр 2

Ходовая часть Тигра 2 получилась противоречивой. Она доставила немало головной боли своим экипажам и бригадам ремонтников, но обеспечивала хорошую плавность хода, маневренность и проходимость.

Несмотря на то, что часто Королевский Тигр называют перетяжелённой машиной, не предназначенной для бездорожья, американские испытания захваченного танка показали, что он превосходит многие другие по проходимости, а маневренность находится на достаточном уровне.

Расположенные на каждом из бортов в шахматном порядке 9 опорных катков вместе с широкими гусеницами обеспечили снижение удельного давление на грунт по сравнению с предшественником и улучшили проходимость. Вместе с тем конструкция требовала замены гусениц на узкие транспортные при перевозке по железной дороги, из-за чего значительно снижалась скорость переброски танков на большие расстояния.

Эпилог

Танк Тигр 2

Тигр 2 был самым опасным танком в дуэлях, благодаря пушке и броне. Его подвижность также позволяла вполне уверенно вести действия на пересечённой местности, а конструкция облегчала работу экипажа.

Всего Тигров 2 было выпущено 489 единиц, для сравнения, было создано 49234 Шерманов и 84070 Т-34. Значительно снизившееся качество брони и оптики к концу войны, превратило последние партии танков в бледные тени самих себя.

Несмотря на это, Тигр 2 завоевал себе место в истории, как один из наиболее совершенных и опасных танков времён Второй мировой войны.

tanksdb.ru

Танк «Королевский тигр» Германия характеристики

Panzerkampfwagen VI Ausf.B (Sd.Kfz.182) —
Panzerkampfwagen Tiger Ausf.B -Tiger II Konigstiger.

Танк «Королевский тигр» разработан в 1943 году фирмой «Порше» и с 1944 года начал поступать в германские войска дополнительно и взамен танков «Тигр». Так же, как и его предшественник, «Королевский тигр» был вооружен 88-мм полуавтоматической пушкой, однако длина ее ствола была увеличена до 71 калибра, что обеспечило получение начальной скорости бронебойного подкалиберного снаряда 1000 м/с. Такой снаряд на расстоянии 1000 метров пробивал броню толщиной до 200-мм. Кроме мощной пушки, танк имел и исключительно мощное бронирование, причем, учитывая опыт «Пантеры», конструкторы расположили броневые листы с рациональными углами наклона.

Башня также напоминает по своей форме башню «Пантеры», но более вытянута в длину. В башне, кроме вооружения, располагались три члена экипажа и часть боекомплекта — 22 снаряда. Снаряды располагались в горизонтальном положении, что в сочетании с механизмом заряжения существенно повышало скорострельность пушки. Для снижения уровня загазованности башни были предусмотрены вентилятор и система продувки канала ствола после выстрела. Карбюраторный двигатель фирмы «Майбах» жидкостного охлаждения был установлен в задней части танка, а трансмиссия с ведущими колесами — в его передней части. Соединение ее с двигателем обеспечивалось карданной передачей. Ходовая часть имела катки большого диаметра, расположенные в шахматном порядке. По сравнению с танком Т-VI Н она удлинена на один опорный каток на борт. В связи с высоким весом подвижность танка оказалась даже ниже, чем у танка Т-VI Н.

Танк «Королевский тигр»

«Королевский тигр» имел направленность на истребление танков и бронетехники противника; это не позволяет соотносить его с советским танком прорыва ИС-2, ориентированным главным образом на преодоление укрепленных позиций и поддержку пехоты.


 История создания тяжелого танка «Королевский тигр»

«Королевский тигр» — последний немецкий тяжелый танк — называли гибридом между «Элефантом» и «Пантерой». От первого он получил знаменитую 88-мм пушку, а от второй — форму корпуса с рациональными углами наклона броневых листов. Появился этот танк как результат настойчивого желания Управления вооружений  вермахта и самого фюрера вооружить танк отработанной конструктивно, мощной-зенитной пушкой. Тем самым будущему танку предназначалась роль истребителя танков. А как только наступательное оружие, каким, безусловно, являются танки, создается в ответ и для борьбы с танками противника, оно становится уже оборонительным оружием и неизбежно теряет одно из главнейших качеств, в данном случае маневренность и подвижность. Уже не так важно, какой окажется масса машины, главное — толщина брони и вооружение. И скорость не важна, и проходимость. Такой танк-истребитель будет действовать против наступающего противника в основном из засад и с больших дистанций, которые позволяют баллистика пушки и качество прицелов.

В августе 1942 года было разработало техническое задание на тяжелый танк, который должен был в перспективе заменить танк «Тигр». На новой машине предполагалось использовать 88-мм пушку с длиной ствола в 71 калибр, которая была сконструирована фирмой «Krupp» в 1941 году. Осенью 1942 года к проектированию танка приступили фирма «Henschel» и конструкторское бюро Фердинанда Порше, вновь вступившего в соревнование с Эрвином Адерсом.

VK 4502 (P1)

Проект Порше VK 4502 (P1) с задним расположением башни.

Ничего принципиально нового доктор Порше не предложил. Его танк VK 4502(P) — заводское обозначение Тур 180/181 или Sonderfahrzeug III — представлял собой несколько переработанный, применительно к новому техзаданию, танк VK 4501(Р). От последнего позаимствовали ходовую часть, силовую установку из двух карбюраторных двигателей «Simmering-Graz-Pauker»  мощностью 200 л.с. каждый и электрическую трансмиссию.

Проект Порше VK 4502 (P1)

VK 4502 (P1) с задним расположением башни.

Другие варианты проекта, предложенные конструкторским бюро Porsche AG, предполагали использование иных типов двигателей, в том числе спаренных дизелей мощностью по 370 л.с. каждый или одного Х-образного 16-цилиндрового дизельмотора мощностью 700 л.с., и гидромеханической трансмиссии. Были разработаны и два варианта компоновки танка VK 4502(Р): с передним и задним расположением башни. При заднем размещении башни двигатель располагался в средней части корпуса, а отделение управления — впереди.

Проект Порше VK 4502 (P2)

Проект Порше VK 4502 (P2) с передним расположением башни

Главными недостатками проекта VK 4502(Р) были недоведенность и низкая надежность электротрансмиссии, дороговизна и невысокая технологичность производства. Шансов на победу в конкурентной борьбе с машиной Э.Адерса у нее практически не было, тем не менее в 1943 году завод «Friedrich Krupp AG» в Эссене успел изготовить 50 башен для танка конструкции Порше.

Компоновка танка

Компоновка танка VK 4502 (P2)

Что касается проекта, предложенного фирмой «Henschel», — VK 4503(H) — то он в значительно большей степени отвечал требованиям военных. В частности и выдвинутому в феврале 1943 года требованию максимально возможной унификации с танком «Пантера II», разработка которого также шла в тот период.

Tiger II с башней Порше

Sd.Kfz.182 Pz.Kpfw VI Ausf.B Tiger II с башней Порше

Создавая новый тяжелый танк, и Адерс не изобрел ничего оригинального: взамен «ящикообразного» корпуса старого «Тигра» в основу новой машины были положены формы и пропорции корпуса и башни «Пантеры». При этом 150-мм лобовую броню корпуса расположили под углом 50° к вертикали, а 80-мм бортовую — 25°. В ходовой части применили девять сдвоенных опорных катков с внутренней амортизацией. Часть деталей ходовой части (в частности ведущих колес) заимствовали у «Тигра» и «Пантеры». В наследство от последней новой машине достался 700-сильный двигатель Maybach HL230Р30 и система охлаждения с четырьмя радиаторами, расположенными попарно слева и справа от двигателя. По — «Пантеровски» в силовом отделении разместили и вентиляторы. У «Тигра» заимствовали карданный вал, а маску пушки и установку курсового пулемета унифицировали с «Пантерой II».(так и не пошедшей в серию).

Sd.Kfz.182 Pz.Kpfw VI Ausf.B

Tiger II с башней Порше

В середине января 1943 года Гитлеру показали модель танка VK 4503(H). Игрушка понравилась и работа пошла полным ходом. При этом, так же как в случае с танком «Тигр», поступило распоряжение использовать на танке фирмы «Henschel » уже изготовленные башни конструкции Порше. 20 октября на полигоне Арис в Восточной Пруссии фюреру продемонстрировали полноразмерный деревянный макет новой машины. 18 ноября 1943 года в сборочный цех с фирмы «Wegmann» поступили первые три полностью скомплектованные башни и началась сборка танков. До конца года были изготовлены три предсерийные машины.

Tiger II с башней Порше

Sd.Kfz.182 Pz.Kpfw VI Ausf.B Tiger II с башней Порше

Новый танк получил обозначение Panzerkampfwagen VI Ausf.B (Sd.Kfz.182). позже замененное на Panzerkampfwagen Tiger Ausf.B или Tiger II. Неофициальное название «Konigstiger»  — «Королевский тигр» — в Вермахте использовалось довольно редко, но именно оно стало наиболее популярным у противников Германии. Так, например, в нашей стране название «Королевский тигр» известно каждому, а «Тигр Б» или «Тигр II» в большинстве случаев вызовет удивление и недоумение.

Tiger II с серийной башней

Sd.Kfz.182 Pz.Kpfw VI Ausf.B Tiger II с серийной башней

Серийное производство «Королевского тигра» началось в январе 1944 года. В соответствии с заказом Управления вооружений предполагалось изготовить 1237 танков «Тигр II» со средним темпом сборки 120 машин в месяц. Однако планам этим с самого начала не суждено было сбыться. Еще 23 октября 1943 года, то есть спустя три дня после показа на полигоне Арис, 486 английских бомбардировщиков бомбили Кассель. Город был разрушен на 80%, досталось и заводам «Henschel».

В результате к маю 1944 года заводские цеха покинули только 20 серийных «Королевских тигров». Своего максимума производство достигло в августе 1944 года, но и тогда не дотягивало до планового. Еще один крупный удар по немецким танковым заводам авиация союзников нанесла осенью 1944-го. После того выпуск «Королевских тигров» сократился почти втрое. С марта 1945 года к их производству должны были подключиться заводы «Niebelungenwerke» в Сент-Валентине, но этого не произошло.

Другой немецкий автор — Фриц Хан приводит другое число танков, выпущенных в 1945 году — 112. Подобное разночтение не позволяет указать общее количество изготовленных «Королевских тигров». Число это колеблется от 477 до 489, без учета трех прототипов, покинувших заводские цеха в 1943 году.


Производство танков















  1943 1944 1945
январь 3 40
февраль 5 42
март 6 18
апрель 6
май 15
июнь 32
июль 45
август 84
сентябрь 73
октябрь 1 26
ноябрь 22
декабрь 2 60
Итого 3 377 100

Производство танков

Первые же бои с участием «Королевских тигров» выявили некоторые недостатки у первых 50 танков, на которых устанавливались башни конструкции Порше, например, склонность снарядов к рикошету вниз при попадании их в нижнюю часть маски. Такие рикошеты грозили пробоиной в относительно тонкой крыше корпуса. К маю 1944 года фирма «Krupp» разработала новую башню, которую начали устанавливать на танки с 51-й машины. Эта башня имела прямую 180-мм лобовую плиту, исключавшую возможность рикошета. Больший забронированный объем новой башни позволил увеличить боекомплект с 77 до 84 выстрелов.

Pz.Kpfw VI Ausf.B King-Tiger

Всего было выпущено 489 танков «Королевский тигр»

Помимо смены башни, ставшей наиболее крупной модернизацией, в конструкцию танка в процессе серийного производства вносились и другие, более мелкие, изменения. Была усовершенствована конструкция пушки, усилено бронирование моторного отделения, установлен новый прицел. В конце ноября 1944 года на «Королевских тиграх» появилась новая гусеница Kgs 73/800/152, а в марте 1945 года внедрили бескомпрессорную продувку канала ствола пушки. Она осуществлялась воздухом из специального цилиндра, куда тот нагнетался с помощью энергии отката орудия. К этому же времени пулеметы MG-34 заменили на МG-42, а шаровую установку курсового пулемета — на установку пистолета-пулемета MP-40. По мере приближения конца войны в конструкцию танка вносилось все больше упрощений. На машинах последних выпусков, например, отсутствовали даже внутренняя окраска. В течение всего серийного производства предпринимались неоднократные, но безуспешные попытки усовершенствовать бортовые передачи и двигатель танка.




Танк «Королевский тигр» (Pz.Kpfw VI Ausf.B) в музеях стран мира
Тигр-II с башней Порше в
Бовингтонском музее
Тигр-II в Бовингтонском музее
Нажмите на фото танка, чтобы увеличить

Как и в случае с «Тигром» сборка «Королевских тигров» на фирме «Henschel» теоретически была разделена на девять этапов по 6 часов в каждом. В среднем же на сборку одного танка уходило до 14 дней. При этом от 18 до 22 машин одновременно находилось в сварочном цеху, а 10 — в сборочном. Что касается расхода материала, то на изготовление одного «Королевского тигра» уходило 119 798 кг стали (для сравнения на одну «Пантеру» — 77 469 кг).




Танк «Королевский тигр» (Pz.Kpfw VI Ausf.B) в музеях стран мира
В Германии В Бельгии
Нажмите на фото танка, чтобы увеличить

В начале 1945 года 10 танков с башней «Henschel» были переоборудованы в командирские. Сократив боекомплект до 63 выстрелов и демонтировав спаренный пулемет, на освободившемся месте разместили радиостанции Fu5 и Fu7 (вариант Sd.Kfz. 267) или Fu5 и Fu8 (вариант Sd.Kf/. 268). Переделкой занималась фирма «Wegmann».Первый командирский танк «Panzerbefehlswagen Tiger II» покинул заводской цех 3 февраля 1945 года.





Танк «Королевский тигр» (Pz.Kpfw VI Ausf.B) в музеях стран мира
в Швейцарии в США
Нажмите на фото танка, чтобы увеличить

В конце 1944 года фирма «Krupp» приступила к проектированию танка «Тигр II», вооруженного 105-мм пушкой с длиной ствола 68 калибров. Пушка размешалась в стандартной «хеншелевской» башне. Бронебойный снаряд массой 15,6 кг покидал ее ствол с начальной скоростью 990 м/с. Этот проект реализован не был.

wikiwar.ru

Королевский тигр танк фото | Лучшие армии мира Россия стратегия войны вооружение победы конфликты поражения

Королевский тигр танк фото. Первая попытка создать танк с длинноствольной 88-мм пушкой была предпринята компаниями Porsche (руководитель — доктор Фердинанд Порше) и Friedrich Krupp AG еще в конце 1941 года. При этом Porsche занималась разработкой шасси, a Krupp — башней с вооружением. Предполагалось установить в нем 88-мм пушку KwK L/71 с длиной ствола в 71 калибр.
Такое орудие начали проектировать осенью 1941 года по инициативе А. Гитлера — он предложил на базе нового 88-мм зенитного орудия Flak 41 создать танковую пушку. Управление вооружений сухопутных войск поручило данную работу фирме Friedrich Krupp AG, с которой в ноябре заключили соответствующий договор.
Доктор Ф. Порше, не особо утруждая себя проектированием другой машины, предложил для установки новой 88-мм длинноствольной пушки свое шасси VK 4501 (Р), более известное как «Тигр Порше». 30 января 1942 года на заседании «танковой комиссии» (состояла из представителей военных и промышленности, занималась вопросами проектирования и производства бронетанковой техники в Германии) прошло обсуждение проекта вооружения «Тигра Порше» длинноствольной 88-мм пушкой. В результате, было принято решение — установить башню с новым орудием начиная со 101-й серийной машины. При этом предполагалось переделать корпус «Тигра Порше» — его лобовые листы должны были устанавливаться под углом к вертикали (например, верхний под углом 60 градусов). Такое решение о производстве танка, который существовал только в виде эскизов было принято во многом благодаря особому отношению А. Гитлера к Ф. Порше — фюрер оказывал последнему серьезное покровительство.
Установка новой пушки и переделка корпуса привела к переделке проекта шасси VK 4501 (Р). В результате, новая машина стала сначала именоваться как VK 4501 (Р2), а с марта 1942 года — VK 4502 (Р). В документах конструкторского бюро Ф. Порше эта машина получила обозначение как Тур 101, а с 23 марта 1942 года — Тур 180.

Проекты тяжелого танка с 88-мм пушкой, разработанные Ф. Порше: Тур 181 (вверху) и Тур 180

Работы по новой машине велись довольно медленно — в проект постоянно вносились изменения, требовалось провести испытания различных узлов и агрегатов. Например, в мае 1942 года была увеличена толщина лобового листа корпуса до 80 мм, а сам лист устанавливался под углом 55 градусов. Кроме того, в нем появилась шаровая установка курсового пулемета, закрытая шарообразной бронировкой. При этом последнюю предполагалось отливать — позже такое решение использовали на «пантерах», «ягдпантерах» и «королевских тиграх».
5 октября 1942 года конструкторское бюро Ф. Порше представило в Управление вооружений пять вариантов нового тяжелого танка VK 4502 (Р). Проекты имели заводские обозначения Тур 180А, Тур 180В, Тур 181А, Тур 181В и Тур 180С. Все варианты имели единую ходовую часть «Тигра Порше» и похожие по конструкции корпуса. Между собой Тур 180 и Тур 181 различались расположением боевого отделения (в средней части или в кормовой соответственно) и трансмиссией — на первых планировалась электрическая, на вторых — гидравлическая. Оба варианта к тому времени уже прошли опробование на опытных образцах «Тигра» Порше. Варианты с литерами А, В и С различались типами используемых на них двигателей.

Башня «Королевского тигра», доставленная на сборку на завод фирмы Henschel

Проектированием 88-мм длинноствольного орудия и башни для его установки занималась фирма Krupp. И если с созданием артсистемы особых проблем не возникало, то с башней не все было гладко. Дело в том, что из-за значительных размеров орудия башня получалась весьма габаритной. Поэтому военные потребовали уменьшить ее лобовую проекцию для снижения вероятности поражения при обстреле. Идя навстречу заказчику, инженеры фирмы Krupp выполнили башню ромбовидной формы (в плане), сделав лобовую часть довольно узкой. При этом лобовой лист башни, имевший полукруглую форму, приходилось выгибать на специальных приспособлениях. Однако с изготовлением лобовых листов возникли проблемы — 7 мая 1942 года фирма Krupp сообщила, что при гибке лобовых бронелистов башен у 8 из 15 заготовок образовались трещины. Фирма предлагала заварить их, и использовать эти детали, но управление вооружений сухопутных войск выступило против. Не помогло даже то, что испытания заваренных бронелистов обстрелом показали благоприятные результаты.
Тем не менее, к осени 1942 года фирма Krupp закончила проект башни с 88-мм пушкой длиной в 71 калибр. Башня изготавливалась из гнутых бронелистов и имела довольно сложную «обтекаемую» форму. В левом борту имелась выштамповка под командирскую башенку. Для посадки экипажа имелось два люка — в командирской башенке и крыше башни. Здесь же устанавливался вентилятор и установка для стрельбы 90-мм минами. В кормовом листе имелся люк для демонтажа пушки, а в левом борту — лючок для выброса стрелянных гильз.

Линия подготовки башен для их установки на танки, завод фирмы Henschel. Весна 1945 г

Королевский тигр танк фото. Казалось бы, для появления «в металле» прототипов Тур 180 и Тур 181 конструкции Ф. Порше все есть. Тем более что еще 4 февраля 1942 года с фирмой Krupp заключили контракт на изготовление 100 комплектов бронедеталей для корпуса VK 45.01 (Р2) (сами корпуса должны были собираться на заводе Nibelungenwerke) и 100 башен с 88-мм пушкой. По первоначальному плану первые 8 комплектов брони должны были отправиться на Nibelungenwerke уже в августе 1942 года, но затем из-за неготовности чертежей, не законченных конструкторским бюро Ф. Порше, сроки сдвинули на октябрь. Но планам этим не суждено было сбыться — управление вооружений сухопутных войск отказалось от изготовления танков VK 4501 (Р2). Военные посчитали, что электрическая и гидравлическая трансмиссии, предлагаемые Ф. Порше для своих машин, являются сложными, дорогими и недоработанными. Кроме того, представители Nibelungenwerke сообщили, что установка башни Krupp с 88-мм пушкой L/71 на шасси VK 4501 (Р2) является весьма затруднительной. К тому же к этому времени у военных был проект другой машины, которой они отдавали предпочтение. Речь идет о машине фирмы Henschel.

Американские офицеры осматривают башни «королевских тигров», предназначенные для установки на танки. Завод фирмы Henschel, весна 1945 г

Henschel являлась третьей компанией, которая была привлечена к проектированию тяжелого танка с длинноствольной 88-мм пушкой. К работам она приступила позже конструкторского бюро Ф. Порше — лишь в конце февраля 1942 года. Причем по решению управления вооружений, после изготовления первых 100 машин VK 4501 (Н) с 88-мм пушкой L/56 («Тигр I»), Henschel должен был перейти на установку в башне «Тигра» 75-мм длинноствольного орудия L/70. Лишь в апреле 1942 года инженеры «Хеншеля» начали работу по установке 88-мм пушки L/71. Первый вариант, получивший обозначение VK 4502 (Н), предполагал использование ходовой части и моторно-трансмиссионной установки «Тигра I», установленных в новый корпус, бронелисты которого предполагалось устанавливать под большими углами наклона к вертикали.

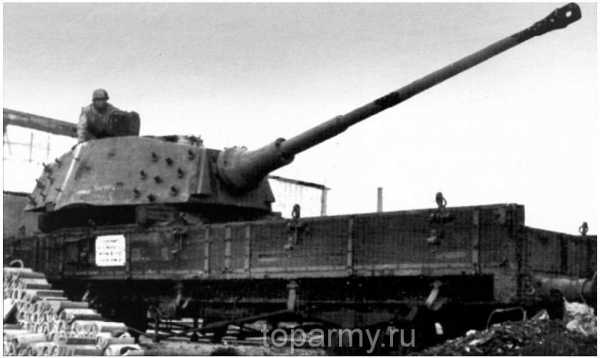

Один из «Королевских тигров» 503-го батальона тяжелых танков. Лето 1944 года. Хорошо виден гнутый лобовой лист «поршевской» башни и прилив для установки командирской башенки

19 августа 1942 года фирма Henschel получила задание об установке нового двигателя Maybach HL 230 РЗО, а также об усилении бронезащиты машины. В результате появился новый проект, получивший обозначение VK 4503(H). Первые варианты машины были представлены на рассмотрение военных 25 октября, а доработанные с учетом замечаний — 25 ноября 1942 года. Интересный факт: в документах фирмы Henschel, он именовался «Tiger III» — подразумевалось, что «Tiger II» это проект Ф. Порше Тур180/181. Смотрим =>> «Немецкий танк Королевский тигр характеристики устройство».
Внешне корпус нового «хеншелевского» танка VK 4503 напоминал «Пантеру», но с усиленной броней: верхний лобовой лист — 100 мм, нижний лобовой лист и борта — 80 мм. Предлагалось использовать различные двигатели и коробки перемены передач, причем в качестве последних рассматривались механические Maybach OG 4016 36 или ZF Alklauen, гидравлическая AEG, а также электрическая.

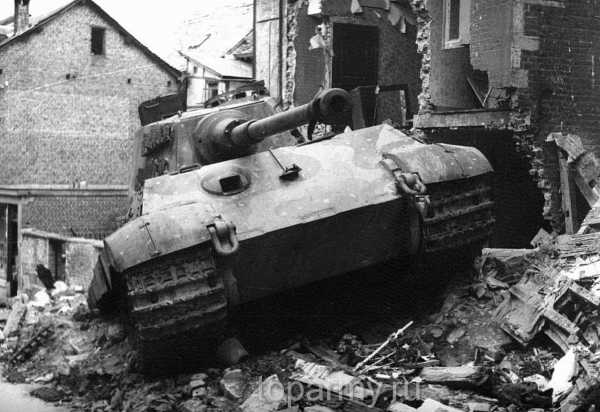

фото «Королевский тигр» из состава 101-го батальона тяжелых танков СС, подбитый на улице города Ставелот. Бельгия, декабрь 1944 г

3 января 1943 года Гитлер потребовал увеличить лобовой лист новой машины до 150 мм, что увеличило ее массу примерно на 1760 кг. В феврале 1943 года по решению управления вооружений сухопутных войск решено было провести унификацию проектов VK 4503 и «Пантера II» (над последней работали инженеры компании MAN). Это привело к тому, что работы затянулись как минимум на три месяца, и доработанный проект появился лишь в июне 1943 года. Примерно в это время машина в документах стала именоваться как Pz.Kpfw. Tiger Ausf. В, также встречается обозначение Tiger II.
Помимо усиленного до 150 мм лобового листа корпуса, машина получила металлические катки с внутренней амортизацией (девять сдвоенных на борт) и 700-сильный двигатель Maybach HL 230 РЗО. Радиаторы располагались так же, как и у «Пантеры» — справа и слева от двигателя (кстати, видимо это обстоятельство, как и форма корпуса, послужили причиной того, что в советских документах того времени «Королевский тигр» рассматривали как дальнейшее развитие «Пантеры»).

Фото «Королевский тигр» из состава 503-го батальона тяжелых танков на улице Будапешта. Октябрь 1944 года. Машина имеет башенный номер 233, корпус и башня покрыты циммеритом

Фото того же танка, вид с другой стороны

В октябре 1942 года управление вооружений сухопутных войск заключило с фирмой Henschel договор на изготовление к октябрю следующего года 176 новых танков. Однако после того как в январе 1943 года приняли решение об унификации VK 4503 и «Пантеры II», сроки выпуска пришлось скорректировать. В результате, первый образец танка Tiger II № V1 (V- Versuchs-Fahrgestell, «экспериментальное шасси») удалось собрать в октябре 1943 года, а в ноябре машина поступила на испытания. За первым образцом, последовали еще два № V2 и V3, собранные в январе 1944 года. Королевский тигр танк фото. После чего началось серийное производство. Новый танк получил обозначение Panzerkampfwagen VI Ausf. В (Sd.Kfz. 182), которое потом заменили на Panzerkampfwagen Tiger Ausf. В или Tiger II. Также у машины было и неофициальное наименование — Konigstiger («Королевский тигр»), которое более известно в нашей стране, нежели «Тигр Б» или «Тигр II»

Первые 50 «королевских тигров» (включая три прототипа) получили башни, спроектированные для танков конструкции Ф. Порше Тур 180/181 — к моменту начала серийного выпуска нового тяжелого танка они уже имелись в наличии (в отечественной литературе такие башни иногда именуются «поршевскими»). Начиная с 51-й машины, «королевские тигры» получили другую башню, в конструкции которой постарались учесть недостатки предыдущей конструкции (в литературе иногда именуется «хеншелевской»). Новая башня, проект которой впервые был представлен фирмой Krupp еще летом 1943 года, имела плоский лобовой лист, установленный под углом к вертикали — при попадании в него снаряды теперь не рикошетировали в крышу корпуса. Также отказались от выступа в левом борту для установки командирской башенки — теперь она крепилась на крыше.

Фото «Королевский тигр», машина имеет башенный номер 502, на борту надпись «Захвачен 13-8-44 3 б-н 53 танк, бригада 6 танк, корпус»

Выпуск «Королевского тигра» велся на заводе фирмы Henschel в Касселе, броневые детали поступали с предприятий Skodawerke (Skoda), Krupp и Dortund Hoerd Huttenverden, 88-мм пушки поставляли заводы Garny (во Франкфурте) и Wolf (Магдебург).
Производство танков «Королевский тигр» по месяцам, смотрим =>> «Королевский тигр боевое применение».

1943 1944 1945
Январь 5 40
Февраль 5 42
Март 6 30
Апрель 6
Май 15
Июнь 32
Июль 45
Август 94
Сентябрь 63
Октябрь 1 26
Ноябрь 26
Декабрь 56
Всего 1 379 112

С начала 1944 года авиация союзников начала усиленные бомбардировки немецких промышленных предприятий. Чтобы обеспечить бесперебойный выпуск танков, рейхсминистрество вооружений пыталось «разукрупнить» производство. Для этого отдельные сборочные линии или цеха с головных заводов переводились в другие места. Кроме того к сборке привлекали другие предприятия, ранее не занимавшиеся этим. Например, в 1945 году изготовление «королевских тигров» начали на фирме Wegmann в Касселе. Правда, тут главным образом велась сборка танков из готовых деталей.

Фото того же танка Королевский тигр 501-го батальона тяжелых танков, захваченный на Сандомирском плацдарме, вид сзади. Август 1944 года. Хорошо видны крепления дополнительных антенн, что являлось особенностью командирских танков

Всего до апреля 1945 года удалось изготовить 492 «королевских тигра», считая три прототипа. Пик производства пришелся на август 1944 года — в этом месяце удалось собрать 94 машины, после чего выпуск стал падать.
В 1945 году планировалось провести модернизацию «Королевского тигра» с целью повышения его боевых и технических характеристик. Так, на машину предполагалось установить новый бензиновый двигатель Maybach HL 234 мощностью 900 л.с. с системой впрыска топлива непосредственно в цилиндры (сейчас это называется инжекторной системой подачи топлива), улучшенную трансмиссию, оптический дальномер, а также прицел со стабилизированным полем зрения. Однако к маю 1945 года все эти работы были еще очень далеки до завершения.

toparmy.ru

История создания Тигра, концепция и разработки танка Тигр Хеншелем и Порше — Танки Германии

Выработка концепции танка «Тигр» датируется далеким 1937 годом, когда техническое задание на новый тяжелый танк было выдано министерством вооружения Германии фирмам «Даймлер-Бенц», «Хеншель», MAN и «Порше». На этой стадии он рассматривался в качестве тяжелого танка, способного взломать такую оборону, как линия Мажино.

Работа над проектом была приостановлена, когда танки T-III и Т-IV доказали свое превосходство в Европе, но в мае 1941года появились новые требования для 45-тонного танка, вооруженного модифицированной 88-мм зенитной пушкой.

Гитлер был поражен тяжелой броней британского танка «Матильда I» и французского В1 бис в 1940 году и перед вторжением в Россию увидел необходимость в тяжелом танке с броней максимально возможной толщины.

Вмешательство фюрера означало, что новая конструкция стала значительнее, тяжелее. Прототипы Pz Kpfw VI были готовы для показа в Ротенбурге в Восточной Пруссии ко дню рождения фюрера — 20 апреля.

Фирмы «Хеншель» и «Порше» по отдельности представили машины, позднее оснащенные комплексным дизель-электрическим приводом. Конструкция «Хеншеля» была признана более практичной и экономичной в изготовлении, хотя шасси 90 штук «Порше» были переделаны в истребители танков.

Они известны теперь как «Элефанты» или «Фердинанды». Девяносто шасси для «Тигров» фирмы «Порше» было уже изготовлено, когда вермахт решил сконцентрировать средства на более простой конструкции танка Тигр от  Хеншеля. Шасси «Тигров» фирмы «Порше» были использованы для сборки САУ, известных как «Фердинанд» (по имени конструктора, доктора Фердинанда Порше).

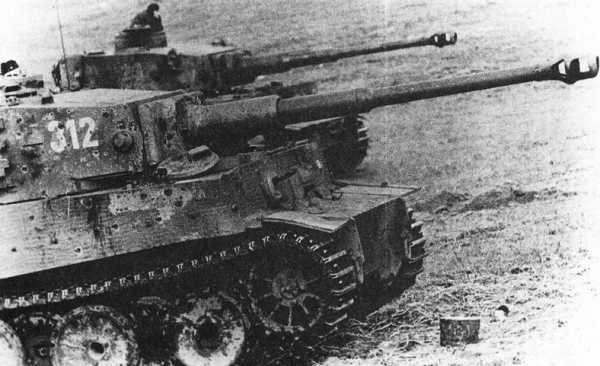

Весь путь от проекта до производства «Тигра» занял меньше трех лет. Первые танки можно было увидеть в бою в небольшом количестве в составе 502-го танкового батальона на Ленинградском фронте в августе 1942 г. Начало было неблагоприятным, несколько машин было потеряно, когда они шли, вытянувшись в вереницу на марше, не имея возможности маневрировать, поставив свой фланг советской артиллерии.

kriegs.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
