Условные тактические знаки: классификация

Что такое условные тактические знаки? Для чего они необходимы? В статье мы ответим на эти вопросы и не только. Тактическими условными знаками называют графические изображения, используемые для обозначения на военных картах, схемах положения, действий и планах своей армии и неприятеля, размещения оборонительных сооружений, боевой техники, линий связи, штабов, заграждений, аэродромов, тыловых учреждений и прочего.

План

Известно, что тактические знаки наносятся на карту. Сегодня, организуя боевые действия батальонов и руководя ими в ходе боя, командиру сложно без неё работать на местности.

Карта с боевой (оперативной) обстановкой, используемая начальником (командиром) в процессе управления войсками, называется его рабочей картой. Она является одним из базовых военных документов, с помощью которого военачальники ведут боевые действия.

Каждый командир всегда должен работать на подготовленной диаграмме, ведь тогда задачи можно решать очень быстро. Правильно изготовленная рабочая карта облегчает работу военных в боевой обстановке. Кстати, таким документом можно пользоваться очень долго.

Релятивные символы

Тактические знаки должен знать каждый командир. Обстановка, нанесённая на рабочую карту, является совокупностью условных знаков, надписей и сокращённых обозначений.

Условные тактические знаки и отображаемые с помощью них атрибуты очень важны в управлении войсками, так как они воспроизводят объективную действительность, то есть боевую обстановку. С помощью них можно увидеть характер действий, размещение батальонов (площадные размеры), количество средств и сил, цель маневров и методы их достижения.

Поэтому, работая с картой, необходимо помнить, что за каждым условным символом таится человек, боевые машины своей армии и неприятеля.

Язык армии

Тактические знаки являются своеобразным языком армии, узаконенным наставлениями и боевыми уставами. Поэтому нужно строго соблюдать однозначность их понимания, чёткость нанесения. Общепринятая система этих символов постоянно развивается и изменяется. Это закономерное явление, связанное с эволюцией военной техники и методов ведения боевых действий подразделениями и частями всех видов ВС.

Тактические знаки должны быть простыми и наглядными. Они обязаны обеспечивать возможность использования технических средств для ускорения нанесения ситуации на карту. Кроме того, они не должны иметь различное содержание, их нельзя истолковывать многообразно.

Нанесение знаков

Каким образом наносятся военные тактические знаки на карту? Линейные полузамкнутые и замкнутые символы (положение войск, рубежи позиций ложных областей, границы разного назначения и тому подобное) рисуют на плане, соблюдая масштаб. Ввиду этого их часто именуют условными масштабными знаками.

Фигурные символы правильной геометрической формы (отдельные танки), а также некоторые конвенционные составные знаки, состоящие из фактур и линий (средства связи, командные пункты, кое-какие инженерные сооружения и средства, пусковые установки и так далее), являющиеся точечными целями, называются внемасштабными, то есть рисуются на карте без соблюдения размеров.

Точечные цели, помеченные на диаграмме подобными символами, наносятся так, чтобы центр знака был размещён в точке нахождения предмета на территории. Координаты этого предмета при указании целей или ориентировании по карте должны предоставляться по центру пометки.

Командный пункт рисуется таким образом, чтобы прямая вертикальная линия, продолжающая одну из сторон геометрической конфигурации, упиралась своим нижним концом в точку района, где размещён КП. Тактический знак «Привал» выглядит так же – его рисуют на маршруте движения войск с указанием расстояния от исходного рубежа.

Следует помнить, что при движении или наступлении в западную сторону (или при защите фронтом, на запад) символ КП будет расположен вправо от вертикальной прямой, обозначающей его место размещения, и наоборот.

Нанесение обстановки

Процедура изображения на карте или ином графичном документе особой или тактической обстановки именуется «нанесением ситуации», а комплекс тактических условных символов — «тактическими условиями».

Полное нанесение обстановки о противнике выглядит так:

  • пехотные, танковые, мотопехотные, артиллерийские подразделения с подробностью до орудия, взвода;
  • размещение средств массового поражения с подробностью до ракетной установки, отдельного орудия;
  • радиационное состояние в объёме, нужном для действий.

Нанесение обстановки о своих войсках:

  • цели, установленные старшим руководителем;
  • положение батальонов с деталями на две степени ниже собственного уровня (к примеру, командир полка рисует символы рот и батальонов).

Для намечания ситуации применяются такие цвета:

  • базовые – синий, красный, чёрный;
  • вспомогательные – зелёный, коричневый, жёлтый.

Использование иных красок, а также оттенков базовых или дополнительных цветов не разрешается.

Соблюдение правил

Тактические знаки ВС РФ интересуют многих людей. Для того чтобы овладеть искусством ведения рабочей карты, нужно соблюдать принятые условные сокращения, надписи и обозначения. Их используют для ускорения нанесения ситуации на план и создания боевых документов.

Важно эти сокращения знать и верно применять, так как часто неправильно написанная буква в корне меняет смысл пометки и может деформировать данные. К примеру, в инструктаже предусмотрены сокращения: тр – танковая рота и ТР – тактическая ракета.

Если же использованы не приготовленные назиданиями и уставами лаконичные указатели, их значимость должна быть пояснена на полях документа или в легенде к нему.

Топографические знаки

Тактические знаки РФ должен знать каждый военнослужащий. Изучая территорию на карте, её синхронно рассматривают как бы в двух планах:

  1. Представляют себе особенности и вид самой поверхности Земли по её рисунку горизонталями.
  2. Выясняют наличие и характер размещённого на ней района.

Эти объекты рисуются на схемах условными топографическими символами. Все местные предметы, изображённые на топографических картах, делятся на такие базовые группы, для каждой из которых имеется своя система релятивных пометок:

  • населённые пункты;
  • грунт и растительный покров;
  • гидрография;
  • местные обособленные объекты-ориентиры;
  • социально-культурные, промышленные и сельскохозяйственные объекты;
  • дорожная сеть;
  • административные ограждения и границы.

Релятивные символы, принятые для разных объектов территории, указаны в особых таблицах, являющихся типовыми. Они обязательны для всех ведомств и министерств РФ, изготавливающих топографические карты. Для каждого однородного класса местных объектов (к примеру, для дорог, мостов, населённых пунктов) установлен общий символ, определяющий род предмета.

Если данный класс окрестных объектов имеет несколько типовых версий, то для их показа базовый символ частично дополняется или модифицируется.

Виды релятивных символов

Тактические знаки ВС России по их назначению и свойствам делятся на следующие виды:

  • масштабные;
  • пояснительные;
  • внемасштабные.

Масштабные знаки

Итак, вы уже знаете, что собой представляет классификация тактических условных знаков. Контурные (масштабные) условные символы используются для пометки местных объектов, размеры которых можно определять по карте. Например, площади болота, населённого пункта, леса.

Каждый релятивный масштабный символ слагается из контура — границы площади данного объекта, и наполняющих его единообразных по своему рисунку пометок, именующихся заполняющими символами.

Все контуры на карте рисуются точно в масштабе с сохранением их подобия и ориентировки действительным реальным силуэтам на территории. Они наносятся пунктиром, если не совпадают с иными линиями на местности (дорогами, канавами, заборами), которые рисуются другими знаками.

Внемасштабные знаки

Что собой представляют основные тактические знаки, мы уже выяснили. А что такое внемасштабные условные символы? Это знаки, необходимые для обрисовки местных мелких объектов, не воплощающихся в масштабе карты, обособленных элементов, колодцев, домов и так далее. При воспроизведении такого предмета в масштабе получилась бы на карте точка.

Релятивный внемасштабный символ включает эту, как бы ведущую точку, точно передающую позицию объекта, и своей картинкой указывает его сущность.

Такая первостепенная точка имеется:

  • у символов с прямым углом в основании – в вершине угла;
  • у меток симметричной формы (звёздочка, квадрат, кружок, прямоугольник) – в центре рисунка;
  • у символов в форме фигуры с широким базисом – в центре базиса;
  • у символов, являющихся сочетанием нескольких изображений – в центре нижнего изображения.

Этими ведущими точками пользуются при точных измерениях по карте дистанций между предметами и при продлении их координат.

Измерение по карте

К релятивным условным меткам относятся символы дорог, ручьёв и иных местных линейных объектов, у которых лишь длина выражается в масштабе (ширина по карте не может быть измерена). Их точное размещение на документе угадывается серединой (продольной осью) знака. Нужно запомнить, что местные мелкие предметы (отдельно стоящие объекты, деревья, колодцы и так далее) наносятся внемасштабными метками, а более обширные (реки, населённые пункты и так далее) — в зависимости от диапазона диаграммы внемасштабными и контурными символами.

Внемасштабные метки не могут указать размер объектов или занимаемую ими площадь, поэтому невозможно, к примеру, измерить ширину моста по карте.

Толковательные символы

Релятивные пояснительные знаки применяются для показа разновидностей предметов и их добавочной характеристики. К примеру, стрелка на реке показывает направление течения, фигурка лиственного или хвойного дерева внутри контура леса – доминирующую в нём породу деревьев и так далее.

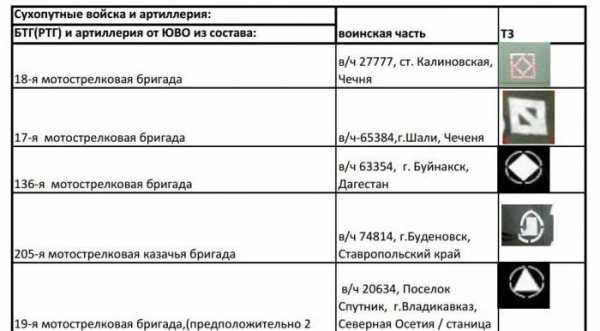

Опознавательные знаки для боевых машин

Тактический знак в технике играет очень большую роль. Для различения своих военных машин и выявления их принадлежности к подразделению, части, на них изображаются условные номера и опознавательные символы.

Тактический знак части (соединения) — это геометрическая фигура, нарисованная в виде квадрата, круга, прямоугольника, треугольника, ромба и так далее. Количество вариантов этих знаков необходимо было увеличить. Поэтому сегодня разрешено наносить внутри них линии в разном направлении, буквы, цифры, рисунки деревьев и их листьев. Иногда одну часть метки просто закрашивают. Такие знаки части (соединения) назначаются старшим начальником и периодически меняются.

Условные номера представляют собой трёхзначное число. На определённый период командир соединения каждой воинской части выделяет пару сотен номеров. К примеру, 200-288 или 700-555. Командир воинской части устанавливает порядок нумерации боевых машин. При этом для разной техники разрешается повторение одних и тех же номеров.

Нанесение знаков на технику

Опознавательный тактический знак рисуется на левом и правом бортах машины (сторонах башни) впереди релятивного номера. В связи с наличием открытых зон бортов (башни) допускается наносить его по ходу движения военной машины перед условным номером.

Летом эти метки белой краской наносятся, а зимой или при действиях в пустыне, когда боевая техника имеет маскирующую расцветку, — чёрной (красной).

Цифры условного номера рисуются высотой 20-40 см, в зависимости от конструктивных качеств военного оборудования. Их ширина составляет две трети высоты. Параметры тактического символа должны быть не менее двух третей высоты цифр релятивного номера, но и не более их. Толщина линий этих меток равна одной шестой их высоты.

Практика

В областях, где существовали реальные дивизии, и где проводились учения, назначались тактические распознавательные символы, которые в соответствии с Уставом представляли собой геометрические фигуры. Каждому подразделению назначался один определённый знак, внутри которого наносились цифры, литеры, точки, сектора, линии, обозначающие отдельный батальон дивизии, полк.

Хотя регламент не запрещал внутри символов рисовать листья, но на практике это не встречалось. Эти изображения после учений так и оставались на технике, превращаясь для солдат в постоянные опознавательные знаки. Чаще всего они несколько лет служили от учения к учению.

Устав обязывал изображать номер на обеих сторонах башни (на двух бортах) и на задней её части (корме машины). Но чаще всего его наносили только на так называемые «стрельбовые машины», которые применялись для тренировки на учебных стрельбах. Это связано с тем, что руководителю маневров без такого номера сложно с командной вышки выяснить, где какая машина.

Но уже во время Афганской войны пришлось с брони удалить не только дерзкие символы Гвардии, Спецназа, но и обычные знаки. В Чеченскую войну даже на самолётах и вертолётах закрашивали номера. Цветные яркие пятна демаскируют технику и помогают неприятелю распознавать, разыскивать и сосредотачивать огонь на ней.

fb.ru

Тактические знаки | lemur59.ru



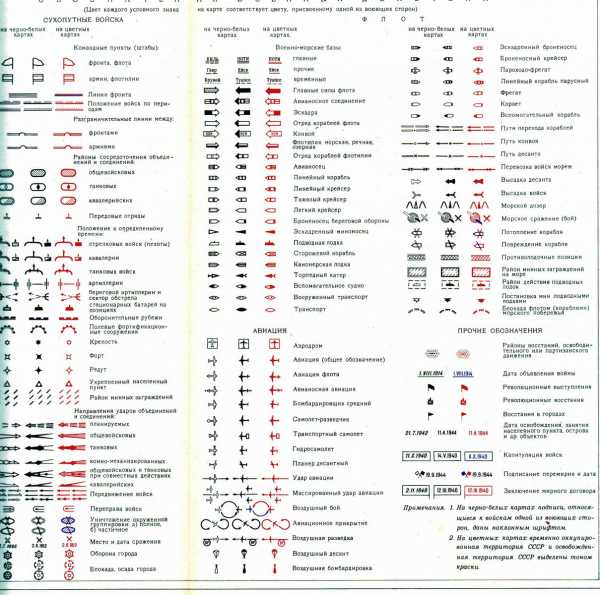

От автора. Это азбука (кстати, далеко не вся. Всего тактических знаков свыше шестисот). Не думайте, что теперь, взяв в руки военную карту вы сможете понять, что на ней нарисовано. Также, как выучив буквы, еще не означает, что вы научились читать и поймете во всей глубине суть бессмертных творений литературы, так и изучив тактические знаки, можно начинать читать карту по слогам, но умение читать карту придет не скоро. Вдобавок, чтобы читать карту, надо знать сразу два языка — язык топографических знаков и язык тактических знаков.

Топографическая карта, на которой графически при помощи условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой командира.

Процесс отображения на карте или ином графическом документе тактической или специальной обстановки называется «нанесением обстановки&quть условных тактических знаков называется «тактическая обстановка» или сокращенно «обстановка».

Полнота нанесения обстановки:

1. О противнике:
-расположение средств оружия массового поражения с подробностью до отдельного орудия, ракетной установки;
-пехотные, мотопехотные, танковые, артиллерийские подразделения с подробностью до взвода, орудия;
-радиационная обстановка в объеме необходимом для работы.

2.О своих войсках:
-положение подразделений с подробностью на две ступени ниже своего уровня (например, командир полка наносит знаки батальонов и рот).
— задачи поставленные старшим начальником.

Применяемые топографические карты:

1:25000 — командиры вводов и рот;

1:50000 — командиры батальонов;

1:100000 — командиры полков, дивизий, корпусов;

1:200000 — командующие армиями, фронтами;

1:500000 — обзорные карты фронтов, главного командования.

Для нанесения обстановки используются следующие цвета:
-Основные — красный, синий, черный;
-Вспомогательные — коричневый, зеленый, желтый.

Применение иных цветов, а также оттенков основных или вспомогательных цветов не допускается.

КРАСНЫЙ применяется при обозначении для наших войск  положения, задач, действий, оружия и техники мотострелковых, воздушно-десантных, танковых, авиационных, морских подразделений. Этим же цветом обозначаются зоны пожаров, вне зависимости от того, кем эти зоны созданы.

СИНИЙ применяется при обозначении для  войск противника  положения, задач, действий, оружия и техники всех родов войск. Также этим цветом наносятся все надписи, относящиеся к противнику. Этим же цветом обозначаются зоны затопления, независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ применяется  при обозначении для наших войск положения, задач, действий, оружия и техники ракетных войск, артиллерии, зенитных войск, инженерных войск, химических войск, радиотехнических войск, войск связи, железнодорожных и иных специальных войск. Также этим цветом выполняются все надписи, относящиеся ко всем родам наших войск.

КОРИЧНЕВЫЙ применяется для нанесения дорог, маршрутов, колоных путей наших войск, заполнения зон применения бактериологического (биологического) оружия, обозначения внешней границы зоны радиоактивного заражения В.

ЗЕЛЕНЫЙ применяется для обозначения внешней границы зоны радиоактивного заражения Б.

ЖЕЛТЫЙ применяется  для заполнения зоны химического заражения.

Все надписи выполняются прямым или наклонным стандартным чертежным шрифтом. Прямой шрифт применяется для заголовка карты и подписей должностных лиц. В остальных случаях применяется наклонный шрифт (угол наклона 75 градусов). Заглавные буквы наклонного шрифта применяются для служебных заголовков и подписей, а также в начале предложения и для сокращенных обозначений. Строчные буквы применяются для написания легенд, пояснительных надписей и большого количества сокращенных обозначений. Все надписи выполняются только горизонтально. Вертикальные или наклонные надписи не допускаются.

Размер надписей должен быть пропорционален масштабу карты и соразмерен значимости подразделения.В таблице приведены размеры надписей в зависимости от масштаба карты и подразделения (размер шоифта в натуральную величину). Размер шрифта для обозначения более мелких подразделений, отдельных объектов, пояснительных надписей не может быть больше размеров шрифта для взвода.

Рисунки тактических знаков наших войск всегда направляются в сторону противника и наоборот. Исключение составляют зенитные средства, которые всегда направлены к верхнему обрезу карты.

Если тактический знак явно больше по размеру истинного размера объекта в масштабе карты, то местом положения объекта на местности считается центр тактического знака (для флажков нижняя часть штока флажка, для стрелок -передний конец стрелки).

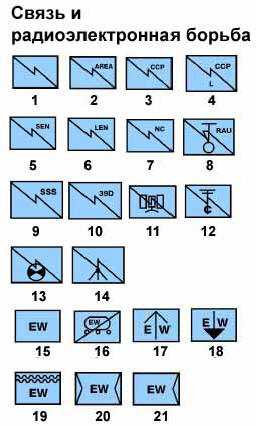

Пункты управления и средства связи

Пункт управления полка на месте. Надпись  КП обозначает — командный пункт, ТПУ — тыловой пункт управления. Надпись внутри флажка -номер полка.

Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.

То же в движении.



1- Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.

Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.

Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.

Узел связи. 1- полевой подвижный. 2- стационарный

Радиоприемник. 305- марка приемника.



Радиостанция. 1-подвижная, 2- носимая. 3- танковая



Подвижная радиорелейная станция



Радолокационная станция разведки. 1- воздушных целей. 2-наземных целей.

Радиосеть носимых  станций.



Радионаправление подвижных станций.

Марш, разведка и охранение

1-Пешая колонна войск. Полк с обозначением номера, батальон три черточки, рота две черточки, взвод с одной черточкой, отделение без черточек.

2. Колонна войск на технике. Здесь 2 мср на БМП. если танковая колонна, то значек танка, если колона БТР, то значек БТР, и т.п.

1- Колонна специальных войск. Здесь пятый инженерно-саперный батальон.

2-Колонна артиллерийского дивизиона (батарея — две черточки, взвод — одна черточка, отдельное орудие на марше  — стрелка короче и без черточек



Головная походная застава в составе первой мотострелковой роты на БМП, усиленная  первым взводом второй танковой роты (БПЗ- боковая походная застава, ТПЗ — тыловая.



Подвижный отряд заграждений десятого мотострелкового полка.

Колонна взвода тылового обеспечения (воб), если роты мат. обеспечения то надпись — рмоб, батальона обмоб

Колонна технического замыкания батальона (П- полка).



Разведывательный отряд.



Дозорное отделение на БМП.

Боевой разведывательный дозор 2 танкового батальона к 9.00 15 ноября. (ОРД-отдельн. развед.дозор, РД — развед.дозор, ОФРД -офицерский разв.дозор, ИРД-инженерный равзв. дозор, ХРД — хим.развед.дозор), Цвет знака по роду войск.

Пеший дозор.



Пеший патруль 7 танковой роты и маршрут его патрулирования

Секрет

1 взвод развед.роты 10 мотострелкового полка в поиске (налете)



1 взвод 9 танковой роты в засаде.



Расположение и действия подразделений.

Район (участок местности), занимаемый подразделением. Здесь 3 мотострелковым батальоном. Надпись, указывющая подразделение обязательна, тактический знак техники подразделения необязателен. Знак масштабный, на карте охватывает весь район, занятый подразделением. Прерывистая линия указывает на то, что этот район намечен к занятию данным подразделением. Буква «Л», указывает, что это ложный район.

Район, занимаемый подразделенеим, чьим тактическим цветом является черный. Здесь район 5 инженерно-саперного батальона.

Направление наступления подразделения.



Ближайшая задача подразделения. Здесь 1 -общий знак -батальона (на что указывают три черточки на стрелке), 2- батальона на БМП. Если батальон или рота, или взвод танковый, то значки танков, если на БТР, то значки БТР, если батальон пеший, то применяется знак № 1. Знак масштабный!



Последующая задача. Здесь 1- общий знак батальона, 2- знак танкового батальона. Знак масштабный!



Положение (рубеж) достигнутый подразделением к определенному времени. Знак масштабный.







Пулеметный взвод в боевом порядке. Ниже общий знак                                  батальона и роты на БМП. Знак масштабный



Рубеж вероятной встречи с противником.



Исходный рубеж (рубеж регулирования, рубеж ввода в боя второго эшелона и т.п. рубежи

Фронт (рубеж) занимаемый подразделениями. Линия соприкосновения с противником



Рубеж развертывания в батальонные колонны (рота- две черточки, взвод — одна черточка)

Рубеж перехода в атаку. 1-общий знак, 2- мотострелковых подразделений.





Рубеж спешивания мотострелковых подразделений



Огневой рубеж танкового подразделения. Здесь третий огневой рубеж третьего танкового батальона.



Рубеж развертывания противотанкового подразделения



Рубеж минирования.



Район высадки тактического воздушного десанта. Здесь второй батальон третьего мотострелкового полка. высадка предполагается в 9.00 10 июля. Если факт высадки свершился, то линия сплошная.

Посадочная полщадка вертолетов.

Участок и пункты высадки морского десанта.



Подразделение остановлено на этом рубеже.



Отход подразделения с занимаемого рубежа.



Разграничительная линия между полками



разграничительная линия между батальонами.



Рубеж (позиция) не занятая подразделениями.



Расположение подразделения в обороне. 1- общий знак, 2- мотострелкового подразделения.

Место захвата пленного. Здесь солдат второго батальона 26 пехотного полка 19 мех.дивизии захвачен в 5.00 12 августа.

Место изъятия документов убитого.



Оружие массового поражения и защита от него.

Планируемый нами ядерный удар. 015- номер цели, 1/5 ордн — первая батарея пятого рак.дивизиона. -40 -мощность боеприпасса 40 килотон, В- взрыв воздушный. «Ч+1.10 — время взрыва.



Рубеж безопасного удаления (выступы в сторону взрыва).

Район разрушений от взрыва противника. Внутреннее кольцо -зона сплошных разрушений, далее — зона сплошных завалов, слабых разрушений; внешнее кольцо зона нейтронного воздействия на открыто расположенный личный состав.



Район пожара и направление распространения огня.





Мсто ядерного взрыва произведенного противником с указанием типа взрыва, мощности и времени и зоны радиоактивного заражения. Направление и размеры зон масштабные



Точка замера уровня радиации с указанием уровня. времени и даты заражения.



Ядерная мина противника с указанием мощности заряда, глубины заложения и времени обнаружения.

Поле химических фугасов.





Участок, зараженный отравляющими веществами и направление смещения облака ОВ.





Участок заражения биологическим оружием.





Место нанесения удара зажигательным оружием. Здесь — авиация, напалм в 7.00 5 июня.



Пункт специальной обработки (ДП- дегазационный пункт)

Проход в зоне химическогго заражения (№1 — номер прохода, 3- его ширина)

Указатель направления Север-Юг.

Стрелковое оружие и артиллерия.

Ручной пулемет

Станковый пулемет



Ручной противотанковый гранатомет

Автоматический гранатомет

Зенитно-ракетный носимый комплекс.



Зенитная пулеметная установка



Станковый противотанковый гранатомет

Носимые противотанковые ракетные комплексы (ПТУР). Здесь 1- ПТУР противотанково-пулеметного взвода, 2- ПТУР противотанкового взвода.

Огнеметы. Здесь 1-реактивный легкий, 2-реактивный тяжелый.

Противотанковая пушка. 1-общее обозначение, 2- до 85 мм, 3-до 100мм, 4- более 100мм.



Пушка. 1- общее обозначение, 2- до 100мм, 3- до 152 мм, 4-более 152 мм.



Гаубица. 1- общее обозначение, 2-до 122мм., 3-до 155 мм., 4- более 155мм.



Гаубица калибром свыше 155мм., стреляющая ядерными боеприпасами.



Самоходная гаубица. Здесь калибра до 122 мм.



Боевая машина реактивной артиллерии. 1-общее обозначение. 2- среднего калибра.

Миномет. 1- общее обозначение, 2-малого калибра, 3- среднего калибра, 4-крупного калибра.

Зенитная пушка. 1-общее обозначение. 2-малого калибра, 3-среднего калибра.

Зенитная самоходная установка. 1- без РЛС, 2- имеющая РЛС.





Окончание

Боевая машина зенитно-ракетного комплекса. Начертание знака зависит от типа базовой машины, значок внутри зависит от типа ракеты.

Пусковая установка зенитной ракеты. 1-ближнего действия. 2-малой дальности, 3- средней дальности. Знак в кружке — батарея Зен.ПУ.

Район огневых позиций арт.дивизиона. Здесь первы дивизион 12 артиллерийского полка. Знаки батарей внемасштабный, района масштабный.



Огневая позиция батареи 100мм. пушек.





Огневая позиция минометной батареи



Отдельная цель. 28- номер цели. Синий знак внутри кружка — местоположение огневого средства противника.



Участки сосредоточения огня. Числа — номера СО. Знаки масштабные.

еподвижный заградительный огонь с указанием его условного наименования.







Глубокий неподвижный заградительный огонь на трех рубежах с указанием условного наименования Со и номеров рубежей.







Одинарный подвижный заградительный огонь с указанием его условного наименования и номеров рубежей.









Двойной подвижный заградительный огонь







Последовательное сосредоточение огня с указанием условных наименований рубежей и номеров целей (сплошными линиями — рубежи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном на трех. рубежи и участки целей масштабные.

Массированный огонь с указанием его условного наименования и номеров участков.



Огневой вал с указанием усл.наименований рубежей, участков для дивизионов и их номеров, и номеров промежуточных рубежей.





Граничная линия сектора обстрела



Граничная линия дополнительного сектора обстрела.



Сосредоточенный огонь мотострелковой роты (СО-1 — номер участка, 1,2,3 — номера участков взводов.

Рубеж заградительного огня гранатометного взвода с уазанием его номера и участков огней отделений.

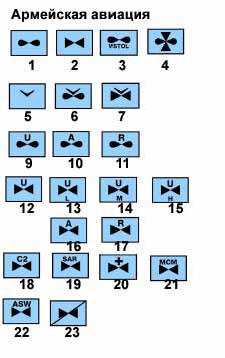

Бронетехника, автомобили и вертолеты.

Танк. 1- общее обозначение, 2- танк командира батальона, 3- плавающий танк, 4- огнеметный танк





Танк с комплексом противотанковых средств.



Танк и БМП с минным тралом



Танк с БТУ

Танк с СТУ



БМП

БТР

Боевая разведывательная машина и боевая разведывательная дозорная машина (БРДМ)



Автомобиль и автомобиль с прицепом



1-танковый тягач, 2-гусеничный тягач, 3-автомобильный тягач

Мотоцикл

Санитарный автомобиль



Вертолет. 1- общее обозначение, 2-боевой, 3- транспортный.

Инженерная техника и сооружения.

Танковый мостоукладчик

Гусеничный плавающий транспортер



Гусеничный самоходный паром (паромно-мостовая машина).



Инженерная техника на колесной базе (Здесь тяжелый механизированный мост ТММ)



Инженерная техника на гусеничной базе(Здесь БАТ).





Понтонно-мостовой парк с уазанием его типа.



Окоп мотострелкового подразделения с перекрытой щелью



Траншея с ходом сообщения.





Орудие в окопе. Цвет знака окопа по роду войск. (такой же знак для всех подвижных огневых средств)

Сооружение для наблюдения открытого типа (закрытого типа с черным закрашенным треугольником.



Укрытие для техники (значок техники по ее типу)



Блиндаж



Убежище с указанием степени защиты и вместимости

Открытая щель

Перекрытая щель

Эскарп (контрэскарп) с указанием протяженности.



Малозаметное проволочное заграждение (спираль, сеть на низких столбиках.

Противотанковый ров с указанием протяженности.



Надолбы с указанием типа, числа рядов и протяженности.



Минированный завал с указанием протяженности.



Проволочное заграждение (число штрихов -число рядов).

участок заграждений из ежей с указанием числа рядов и протяженности

Противотанковое минное поле



Противопехотное минное поле (смешанное минное поле обозначается чередованием закрашенных и незакрашенных кружочков)



Минные поля, установленные средствами дистанционного минирования.





1-неуправляемый фугас, 2- радиоуправляемый фугас, 3-фугас, управляемый по проводам.



Проход в заграждениях с указанием номера и ширины.



Мост, разрушенный противником





Участок дороги, разрушенный противником с указанием протяженности разрушений.

Десантная переправа с указанием количества и типа переправочно-десантных средств.





Переправа танков под водой с указанием 3-глубины, 180-ширины реки, 40-ширины трассы, П-характера дна, 0,8- скорости течения.

Паромная переправа с указанием числа паромов, их грузоподъемности и типа парка

Паромная переправа из трех паромов ГСП и 3 паромов по 40 тонн ииз машин ПММ.



Мост на жестких опорах. Н-низководный длиной 120м, шириной 4м. и грузоподьемностью 60 тонн.





Понтонный мост длиной 120м, грузоподьемностью 60 тонн из парка ПМП



Брод глубиной 0.8м., ширина реки 120м, дно твердое, скорость течения 0.5 м.в сек.

Ледяная переправа номер пять под грузы 60 тонн.



Пункт водоснабжения. С-скважина, 8-дебит скважины.



Маршрут движения войск с указанием его номера, расстояния от исходного рубежа.



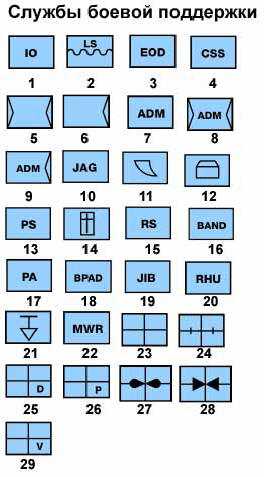

Подразделения технического обеспечения и тыла, и их объекты.

Сборный пункт поврежденных машин. П-полковой, 1- его номер, бт- для бронетанковой техники







Ремонтно-эвакуационная группа на БТР. П-полковая, бт — для бронетанковой техники.







Полковой склад. Г- горючего, 10тп — десятого танкового полка.



Медицинский пункт полка.





Мед.пункт батальона.



Мед.пост роты



Стрелок-санитар.



Пост санитарного транспорта



Пункт заправки ГСМ батальона





Пункт боепитания батальона



Пункт боепитания роты





Пункт обслуживания на маршруте. Г-ГСМ.





От автора. И еще около пятисот знаков….

Сокращения, применяемые в боевых документах.

В боевых документах (боевых приказах, картах, планах, схемах, иных графических документах, донесениях, служебной переписке и т.п.) для нижеперечисленных терминов допускаются только эти сокращения. Иные сокращения категорически запрещены. Для терминов, не указанных ниже допустимы иные, общепонятные сокращения, но с обязательной расшифровкой в легенде документа.

Общевойсковые части и подразделения

Мотострелк. полк, батальон, рота, взвод, отделение — мсп, мсб, мcр, мсв, мсо
Танковый полк, батальон, рота, взвод- тп, тб, тр, тв
Пулеметно-артиллерийский батальон, рота- пулаб, пулар
Парашютно-десантный батальон, рота, взвод- пдб, пдр, пдв
Десантно-штурмовой батальон, рота, взвод- дшб, дшр, дшв
Разведывательная рота, взвод, отделе­ние- рр, рв, ро
Пулеметная рота, взвод, отделение- пулр, пулв, пуло
Противотанковый взвод- птв
Гранатометный взвод, отделение- гв, го
Противотанково-пулеметный взвод- птпулв

Артиллерийские части и подразделения

Артиллерийский полк, дивизион, батарея- ап, адн, батр
Самоходно-артиллерийский дивизион, батарея- садн, сабатр
Батарея противотанковых управляемых ракет- батр ПТУР
Минометная батарея, взвод- минбатр, минв
Взвод управления- ву

Части и подразделения ПВО

Зенитная ракетная батарея, взвод, отделение — зрбатр, зрв, зро
Зенитная артиллерийская батарея, взвод, отделение — забатр, зав, зо
Зенитная ракетно-артиллерийская батарея- зрабатр
Батарея, взвод зенитных самоходных установок-батр ЗСУ, взв. ЗСУ

Подразделения специальных войск

Инженерно-саперная рота, взвод, отделение- иср, исв, исо
Инженерно-штурмовая рота, взвод, отделение- ишр, ишв, ишо
Переправочно-десантная рота-пдеср
Понтонная рота, взвод-понр, понв
Взвод, отделение гусеничных плавающих транспортеров-взв. ГПТ, отд. ГПТ
Взвод, отделение гусеничных самоходных паромов- взв. ГСП, отд. ГСП
Отделение мостоукладчиков- отд. МТУ
Рота, взвод химической защиты- рхз, вхз
Взвод, отделение радиационной и химической разведки- врхр, орхр
Взвод, отделение специальной обработки- всо, осо
Огнеметный взвод, отделение- ов, оо
Рота, взвод, отделение связи-рс, вс, ос
Комендантская рота, взвод- кр, кв

Подразделения технического обеспечения и тыла

Отдельный батальон, рота материального обеспечения- обмо, рмо
Автомобильная рота, взвод, отделение- автр, автв, авто
Ремонтная рота- ремр
Хозяйственный взвод, отделение-хозв, хозо
Взвод обеспечения, взвод снабжения-воб, всн
Отделение технического обслуживания-ото

Пункты управления

Командный пункт-КП
Тыловой пункт управления-ТПУ
Командно-наблюдательный пункт-КНП
Запасной командный пункт пункт-ЗКП
Наблюдательный пункт-НП
Пост воздушного наблюдения-ПВН
Артиллерийский наблюдательный пункт-АНП
Пункт технического наблюдения-ПТН
Инженерный наблюдательный пост-ИНП

Терминология общего назначения

Авангард (арьергард)-Ав (Ар)
Бактериологическое (биологическое) оружие-БО
Бактериологическое (биологическое) заражение-БЗ
Батальонный заправочный пункт-БЗП
Боевая машина-БМ
Боевая машина пехоты- БМП
Боевая разведывательная машина-БРМ
Боевая разведывательная дозорная машина-БРДМ
Боковая походная застава-БПЗ
Бронетранспортер-БТР
Боевой комплект-бк.
Взрывчатые вещества-ВВ
Высота-выс.
Головная походная застава-ГПЗ
Головной дозор- ГД
Дизельное топливо-ДТ
Долговременное огневое сооружение(долговременное фортификационное сооружение) —ДОС (ДФС)
Зажигательное оружие (зажигательные средства)-ЗЖО (ЗЖС)
Заправка- запр.
Защита от оружия массового поражения-ЗОМП
Зона радиоактивного, химического, бактериологического (биологического) заражения- ЗРЗ, 3Х3, ЗБЗ
Зенитная самоходная установка-ЗСУ
Исходный рубеж (исходный пункт)-исх. р-ж, (исх.п.)
Килотонна-кт
Командно-штабная машина-КШМ
Комплект-компл.
Командир 1-го мотострелкового, 2-го танкового батальона-кмсб-1, ктб-2
Командир 1-й мотострелковой, 2-й танковой роты-кмср-1, ктр-2
Командир 1-го мотострелкового, 2-го танкового взвода-кмсв-1, ктв-2
Минно-взрывное заграждение- МВЗ
Медицинский пункт полка-МПП
Медицинский пункт батальона-МПБ
Медицинский пост роты-МПР
Неприкосновенный запас-НЗ
Неснижаемый запас-НСЗ
Огневая позиция-ОП
Окраина-окр.
Отравляющие вещества (стойкие отравляющие вещества, нестойкие отрав ляющие вещества) —0В (СОВ, НОВ)
Отметка-отм.
Отдельный-отд.
Передовой отряд-ПО
Подвижный отряд заграждений-ПОЗ
Полевой заправочный пункт-ПЗП
Последовательное сосредоточение огня-ПСО
Противник-пр-к
Противовоздушная оборона (противотанковая оборона) — ПВО (ПТО)
Противопехотное минное поле-ППМП
Противотанковое минное поле-ПТМП
Противотанковый резерв-ПТрез.
Радиоактивное заражение-РЗ
Радиоактивные вещества-РВ
Радиационная и химическая разведка-РХР
Разведывательный отряд-РО
Разграничительная линия-разгранлиния
Радиосеть (радионаправление) —р/с (р/н)
Район-р-н
Ремонтно-эвакуационная группа (ремонтная группа) — РЭГ (Рем. Г)
Рубеж регулирования (пункт регулир вания) —р-ж per. (п. per.)
Сборный пункт поврежденных машин-СППМ
Сторожевой отряд (сторожевая застава, сторожевой пост) —Ст.О (Ст.З, Ст.П)
Севернее, южнее, восточнее, западнее-сев., южн., вост., зап.
Северо-западнее, северо-восточнее, западнее, юго-восточнее юго-западнее-сев.-зап., сев.-вост., юго-вост, юго-зап.
Сосредоточенный огонь-СО
Суточная дача-с/д
Тактический воздушный десант-Такт. ВД
Танковый мостоукладчик-МТУ
Тыльная походная застава —ТПЗ
Узел связи-ус
Укрепленный район-УР
Химический наблюдательный пост-ХНП
Химическое заражение-ХЗ
Химическое оружие-ХО
Химический фугас-ХФ
Ядерное оружие-ЯО
Ядерная мина-
ЯМ Ядерно-минное заграждение-ЯМЗ

lemur59.ru

Тактические знаки

скачать
Тактические знаки

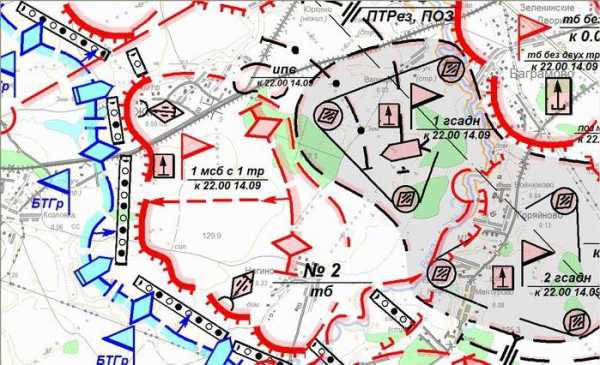

Топографическая карта, на которой графически при помощи условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой командира.

Процесс отображения на карте или ином графическом документе тактической или специальной обстановки называется «нанесением обстановки». Совокупность условных тактических знаков называется «тактическая обстановка» или сокращенно «обстановка».

Полнота нанесения обстановки:

1. О противнике:

-расположение средств оружия массового поражения с подробностью до отдельного орудия, ракетной установки;

-пехотные, мотопехотные, танковые, артиллерийские подразделения с подробностью до взвода, орудия;

-радиационная обстановка в объеме необходимом для работы.

2.О своих войсках:

-положение подразделений с подробностью на две ступени ниже своего уровня (например, командир полка наносит знаки батальонов и рот).

— задачи, поставленные старшим начальником.

Применяемые топографические карты:

1:25000 — командиры вводов и рот;

1:50000 — командиры батальонов;

1:100000 — командиры полков, дивизий, корпусов;

1:200000 — командующие армиями, фронтами;

1:500000 — обзорные карты фронтов, главного командования.

Для нанесения обстановки используются следующие цвета:

-Основные — красный, синий, черный;

-Вспомогательные — коричневый, зеленый, желтый.

Применение иных цветов, а также оттенков основных или вспомогательных цветов не допускается.

КРАСНЫЙ применяется при обозначении для наших войск  положения, задач, действий, оружия и техники мотострелковых, воздушно-десантных, танковых, авиационных, морских подразделений. Этим же цветом обозначаются зоны пожаров, вне зависимости от того, кем эти зоны созданы.

СИНИЙ применяется при обозначении для  войск противника  положения, задач, действий, оружия и техники всех родов войск. Также этим цветом наносятся все надписи, относящиеся к противнику. Этим же цветом обозначаются зоны затопления, независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ применяется  при обозначении для наших войск положения, задач, действий, оружия и техники ракетных войск, артиллерии, зенитных войск, инженерных войск, химических войск, радиотехнических войск, войск связи, железнодорожных и иных специальных войск. Также этим цветом выполняются все надписи, относящиеся ко всем родам наших войск.

КОРИЧНЕВЫЙ применяется для нанесения дорог, маршрутов, колоных путей наших войск, заполнения зон применения бактериологического (биологического) оружия, обозначения внешней границы зоны радиоактивного заражения В.

ЗЕЛЕНЫЙ применяется для обозначения внешней границы зоны радиоактивного заражения Б.

ЖЕЛТЫЙ применяется  для заполнения зоны химического заражения.

Все надписи выполняются прямым или наклонным стандартным чертежным шрифтом. Прямой шрифт применяется для заголовка карты и подписей должностных лиц. В остальных случаях применяется наклонный шрифт (угол наклона 75 градусов). Заглавные буквы наклонного шрифта применяются для служебных заголовков и подписей, а также в начале предложения и для сокращенных обозначений. Строчные буквы применяются для написания легенд, пояснительных надписей и большого количества сокращенных обозначений. Все надписи выполняются только горизонтально. Вертикальные или наклонные надписи не допускаются.

Размер надписей должен быть пропорционален масштабу карты и соразмерен значимости подразделения.В таблице приведены размеры надписей в зависимости от масштаба карты и подразделения (размер шоифта в натуральную величину). Размер шрифта для обозначения более мелких подразделений, отдельных объектов, пояснительных надписей не может быть больше размеров шрифта для взвода.

Рисунки тактических знаков наших войск всегда направляются в сторону противника и наоборот. Исключение составляют зенитные средства, которые всегда направлены к верхнему обрезу карты.

Если тактический знак явно больше по размеру истинного размера объекта в масштабе карты, то местом положения объекта на местности считается центр тактического знака (для флажков нижняя часть штока флажка, для стрелок -передний конец стрелки).

Пункты управления и средства связи

Пункт управления полка на месте. Надпись  КП обозначает — командный пункт, ТПУ — тыловой пункт управления. Надпись внутри флажка -номер полка.

Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.

То же в движении.



Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.

Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.

Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.


Узел связи. 1- полевой подвижный. 2- стационарный

Радиоприемник. 305- марка приемника.

Радиостанция. 1-подвижная, 2- носимая. 3- танковая



Подвижная радиорелейная станция



Радолокационная станция разведки. 1- воздушных целей. 2-наземных целей.

Радиосеть носимых  станций.



Радионаправление подвижных станций.

Марш, разведка и охранение

1-Пешая колонна войск. Полк с обозначением номера, батальон три черточки, рота две черточки, взвод с одной черточкой, отделение без черточек.

2. Колонна войск на технике. Здесь 2 мср на БМП. если танковая колонна, то значек танка, если колона БТР, то значек БТР, и т.п.


1- Колонна специальных войск. Здесь пятый инженерно-саперный батальон.

2-Колонна артиллерийского дивизиона (батарея — две черточки, взвод — одна черточка, отдельное орудие на марше  — стрелка короче и без черточек



Головная походная застава в составе первой мотострелковой роты на БМП, усиленная  первым взводом второй танковой роты (БПЗ- боковая походная застава, ТПЗ — тыловая.



Подвижный отряд заграждений десятого мотострелкового полка.

Колонна взвода тылового обеспечения (воб), если роты мат. обеспечения то надпись — рмоб, батальона обмоб

Колонна технического замыкания батальона (П- полка).



Разведывательный отряд.



Дозорное отделение на БМП.


Боевой разведывательный дозор 2 танкового батальона к 9.00 15 ноября. (ОРД-отдельн. развед.дозор, РД — развед.дозор, ОФРД -офицерский разв.дозор, ИРД-инженерный равзв. дозор, ХРД — хим.развед.дозор), Цвет знака по роду войск.

Пеший дозор.



Пеший патруль 7 танковой роты и маршрут его патрулирования

Секрет

1 взвод развед.роты 10 мотострелкового полка в поиске (налете)



1 взвод 9 танковой роты в засаде.

Расположение и действия подразделений.

Район (участок местности), занимаемый подразделением. Здесь 3 мотострелковым батальоном. Надпись, указывющая подразделение обязательна, тактический знак техники подразделения необязателен. Знак масштабный, на карте охватывает весь район, занятый подразделением. Прерывистая линия указывает на то, что этот район намечен к занятию данным подразделением. Буква «Л», указывает, что это ложный район.

Район, занимаемый подразделенеим, чьим тактическим цветом является черный. Здесь район 5 инженерно-саперного батальона.

Направление наступления подразделения.



Ближайшая задача подразделения. Здесь 1 — общий знак батальона (на что указывают три черточки на стрелке), 2 — батальона на БМП. Если батальон или рота, или взвод танковый, то значки танков, если на БТР, то значки БТР, если батальон пеший, то применяется знак № 1. Знак масштабный



Последующая задача. Здесь 1 — общий знак батальона, 2 — знак танкового батальона. Знак масштабный



Положение (рубеж) достигнутый подразделением к определенному времени. Знак масштабный





Пулеметный взвод в боевом порядке. Ниже общий знак батальона и роты на БМП. Знак масштабный


Рубеж вероятной встречи с противником.

Исходный рубеж (рубеж регулирования, рубеж ввода в боя второго эшелона и т.п. рубежи

Фронт (рубеж) занимаемый подразделениями. Линия соприкосновения с противником



Рубеж развертывания в батальонные колонны (рота- две черточки, взвод — одна черточка)

Рубеж перехода в атаку. 1 — общий знак, 2 — мотострелковых подразделений.





Рубеж спешивания мотострелковых подразделений



Огневой рубеж танкового подразделения. Здесь третий огневой рубеж третьего танкового батальона.



Рубеж развертывания противотанкового подразделения



Рубеж минирования


Район высадки тактического воздушного десанта. Здесь второй батальон третьего мотострелкового полка. высадка предполагается в 9.00 10 июля. Если факт высадки свершился, то линия сплошная.

Посадочная полщадка вертолетов.

Участок и пункты высадки морского десанта.



Подразделение остановлено на этом рубеже.



Отход подразделения с занимаемого рубежа.



Разграничительная линия между полками

разграничительная линия между батальонами.



Рубеж (позиция) не занятая подразделениями.



Расположение подразделения в обороне. 1 — общий знак, 2 — мотострелкового подразделения


Место захвата пленного. Здесь солдат второго батальона 26 пехотного полка 19 мех. дивизии захвачен в 5.00 12 августа.

Место изъятия документов убитого

Оружие массового поражения и защита от него.

Планируемый нами ядерный удар. 015- номер цели, 1/5 ордн — первая батарея пятого рак.дивизиона. -40 -мощность боеприпасса 40 килотон, В- взрыв воздушный. «Ч+1.10 — время взрыва.



Рубеж безопасного удаления (выступы в сторону взрыва).

Район разрушений от взрыва противника. Внутреннее кольцо -зона сплошных разрушений, далее — зона сплошных завалов, слабых разрушений; внешнее кольцо зона нейтронного воздействия на открыто расположенный личный состав.



Район пожара и направление распространения огня.





Место ядерного взрыва произведенного противником с указанием типа взрыва, мощности и времени и зоны радиоактивного заражения. Направление и размеры зон масштабные



Точка замера уровня радиации с указанием уровня. времени и даты заражения.



Ядерная мина противника с указанием мощности заряда, глубины заложения и времени обнаружения.

Поле химических фугасов.



 Участок, зараженный отравляющими веществами и направление смещения облака ОВ.





Участок заражения биологическим оружием.





Место нанесения удара зажигательным оружием. Здесь — авиация, напалм в 7.00 5 июня


Пункт специальной обработки (ДП- дегазационный пункт)

Проход в зоне химическогго заражения (№1 — номер прохода, 3- его ширина)

Указатель направления Север-Юг


Стрелковое оружие и артиллерия.

Ручной пулемет

Станковый пулемет

Ручной противотанковый гранатомет

Автоматический гранатомет

Зенитно-ракетный носимый комплекс.

Зенитная пулеметная установка

Станковый противотанковый гранатомет

Носимые противотанковые ракетные комплексы (ПТУР). Здесь 1- ПТУР противотанково-пулеметного взвода, 2- ПТУР противотанкового взвода.

Огнеметы. Здесь 1 — реактивный легкий, 2 — реактивный тяжелый


Противотанковая пушка. 1 — общее обозначение, 2 — до 85 мм, 3 — до 100мм, 4 — более 100мм



Пушка. 1 — общее обозначение, 2 — до 100мм, 3 — до 152 мм, 4 — более 152 мм

Гаубица. 1 — общее обозначение, 2 — до 122мм, 3 — до 155 мм, 4 — более 155мм



Гаубица калибром свыше 155мм, стреляющая ядерными боеприпасами



Самоходная гаубица. Здесь калибра до 122 мм



Боевая машина реактивной артиллерии. 1 — общее обозначение. 2 — среднего калибра.

Миномет. 1 — общее обозначение, 2 — малого калибра, 3 — среднего калибра, 4 -крупного калибра.

Зенитная пушка. 1 — общее обозначение. 2 — малого калибра, 3 — среднего калибра.

Зенитная самоходная установка. 1 — без РЛС, 2 — имеющая РЛС


Боевая машина зенитно-ракетного комплекса. Начертание знака зависит от типа базовой машины, значок внутри зависит от типа ракеты.

Пусковая установка зенитной ракеты. 1 — ближнего действия. 2 — малой дальности, 3 — средней дальности.

Район огневых позиций артдивизиона. Здесь первый дивизион 12 артиллерийского полка. Знаки батарей внемасштабный, района масштабный.



Огневая позиция батареи 100мм. пушек.



Огневая позиция минометной батареи



Отдельная цель. 28- номер цели. Синий знак внутри кружка — местоположение огневого средства противника.



Участки сосредоточения огня. Числа — номера СО. Знаки масштабные.

Одинарный неподвижный заградительный огонь с указанием его условного наименования


Глубокий неподвижный заградительный огонь на трех рубежах с указанием условного наименования СО и номеров рубежей.







Одинарный подвижный заградительный огонь с указанием его условного наименования и номеров рубежей.









Двойной подвижный заградительный огонь







Последовательное сосредоточение огня с указанием условных наименований рубежей и номеров целей (сплошными линиями — рубежи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном на трех. рубежи и участки целей масштабные


Массированный огонь с указанием его условного наименования и номеров участков.



Огневой вал с указанием усл. наименований рубежей, участков для дивизионов и их номеров, и номеров промежуточных рубежей.





Граничная линия сектора обстрела



Граничная линия дополнительного сектора обстрела.



Сосредоточенный огонь мотострелковой роты (СО-1 — номер участка, 1,2,3 — номера участков взводов)

Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огней отделений.


Бронетехника, автомобили и вертолеты.

Танк. 1 — общее обозначение, 2 — танк командира батальона, 3 — плавающий танк, 4 — огнеметный танк



Танк с комплексом противотанковых средств.



Танк и БМП с минным тралом

Танк с БТУ

Танк с СТУ



БМП

БТР

Боевая разведывательная машина и боевая разведывательная дозорная машина (БРДМ)



Автомобиль и автомобиль с прицепом

1 — танковый тягач, 2 — гусеничный тягач, 3 — автомобильный тягач

Мотоцикл

Санитарный автомобиль



Вертолет. 1 — общее обозначение, 2 — боевой, 3 — транспортный


Инженерная техника и сооружения.

Танковый мостоукладчик

Гусеничный плавающий транспортер



Гусеничный самоходный паром (паромно-мостовая машина).



Инженерная техника на колесной базе (Здесь тяжелый механизированный мост ТММ)



Инженерная техника на гусеничной базе(Здесь БАТ).





Понтонно-мостовой парк с уазанием его типа.



Окоп мотострелкового подразделения с перекрытой щелью



Траншея с ходом сообщения.





Орудие в окопе. Цвет знака окопа по роду войск. (такой же знак для всех подвижных огневых средств)


Сооружение для наблюдения открытого типа (закрытого типа с черным закрашенным треугольником.



Укрытие для техники (значок техники по ее типу)



Блиндаж

Убежище с указанием степени защиты и вместимости

Открытая щель

Перекрытая щель

Эскарп (контрэскарп) с указанием протяженности.

Малозаметное проволочное заграждение (спираль, сеть на низких столбиках.

Противотанковый ров с указанием протяженности.



Надолбы с указанием типа, числа рядов и протяженности.



Минированный завал с указанием протяженности.

Проволочное заграждение (число штрихов — число рядов)


Участок заграждений из ежей с указанием числа рядов и протяженности

Противотанковое минное поле



Противопехотное минное поле (смешанное минное поле обозначается чередованием закрашенных и незакрашенных кружочков)



Минные поля, установленные средствами дистанционного минирования.





1 — неуправляемый фугас, 2 — радиоуправляемый фугас, 3 — фугас, управляемый по проводам.



Проход в заграждениях с указанием номера и ширины.



Мост, разрушенный противником



Участок дороги, разрушенный противником с указанием протяженности разрушений


Десантная переправа с указанием количества и типа переправочно-десантных средств.



Переправа танков под водой с указанием 3 — глубины, 180 — ширины реки, 40 -ширины трассы, П-характера дна, 0,8 — скорости течения.

Паромная переправа с указанием числа паромов, их грузоподъемности и типа парка

Паромная переправа из трех паромов ГСП и 3 паромов по 40 тонн из машин ПММ.



Мост на жестких опорах. Н-низководный длиной 120м, шириной 4м. и грузоподъемностью 60 тонн.





Понтонный мост длиной 120м, грузоподъемностью 60 тонн из парка ПМП



Брод глубиной 0.8м., ширина реки 120м, дно твердое, скорость течения 0.5 м.в сек.

Ледяная переправа номер пять под грузы 60 тонн


Пункт водоснабжения. С-скважина, 8-дебит скважины.



Маршрут движения войск с указанием его номера, расстояния от исходного рубежа


Подразделения технического обеспечения и тыла, и их объекты.

Сборный пункт поврежденных машин. П-полковой, 1- его номер, бт — для бронетанковой техники







Ремонтно-эвакуационная группа на БТР. П-полковая, бт — для бронетанковой техники.







Полковой склад. Г- горючего, 10тп — десятого танкового полка.



Медицинский пункт полка.



Мед.пункт батальона.



Мед.пост роты



Стрелок-санитар.

Пост санитарного транспорта



Пункт заправки ГСМ батальона



Пункт боепитания батальона



Пункт боепитания роты





Пункт обслуживания на маршруте. Г-ГСМ

Сокращения, применяемые в боевых документах.

В боевых документах (боевых приказах, картах, планах, схемах, иных графических документах, донесениях, служебной переписке и т.п.) для нижеперечисленных терминов допускаются только эти сокращения. Иные сокращения категорически запрещены. Для терминов, не указанных ниже допустимы иные, общепонятные сокращения, но с обязательной расшифровкой в легенде документа.

Общевойсковые части и подразделения

Мотострелк. полк, батальон, рота, взвод, отделение — мсп, мсб, мcр, мсв, мсо

Танковый полк, батальон, рота, взвод — тп, тб, тр, ТВ

Пулеметно-артиллерийский батальон, рота — пулаб, пулар

Парашютно-десантный батальон, рота, взвод — пдб, пдр, пдв

Десантно-штурмовой батальон, рота, взвод — дшб, дшр, дшв

Разведывательная рота, взвод, отделе­ние — рр, рв, ро

Пулеметная рота, взвод, отделение — пулр, пулв, пуло

Противотанковый взвод — птв

Гранатометный взвод, отделение — гв, го

Противотанково-пулеметный взвод — птпулв

Артиллерийские части и подразделения

Артиллерийский полк, дивизион, батарея — ап, адн, батр

Самоходно-артиллерийский дивизион, батарея — садн, сабатр

Батарея противотанковых управляемых ракет — батр ПТУР

Минометная батарея, взвод — минбатр, минв

Взвод управления — ву

Части и подразделения ПВО

Зенитная ракетная батарея, взвод, отделение — зрбатр, зрв, зро

Зенитная артиллерийская батарея, взвод, отделение — забатр, зав, зо

Зенитная ракетно-артиллерийская батарея — зрабатр

Батарея, взвод зенитных самоходных установок — батр ЗСУ, взв. ЗСУ

Подразделения специальных войск

Инженерно-саперная рота, взвод, отделение — иср, исв, ИСО

Инженерно-штурмовая рота, взвод, отделение — ишр, ишв, ишо

Переправочно-десантная рота — пдеср

Понтонная рота, взвод — понр, понв

Взвод, отделение гусеничных плавающих транспортеров — взв. ГПТ, отд. ГПТ

Взвод, отделение гусеничных самоходных паромов — взв. ГСП, отд. ГСП

Отделение мостоукладчиков — отд. МТУ

Рота, взвод химической защиты — рхз, вхз

Взвод, отделение радиационной и химической разведки — врхр, орхр

Взвод, отделение специальной обработки — всо, осо

Огнеметный взвод, отделение — ов, оо

Рота, взвод, отделение связи — рс, вс, ос

Комендантская рота, взвод — кр, кв

Подразделения технического обеспечения и тыла

Отдельный батальон, рота материального обеспечения — обмо, рмо

Автомобильная рота, взвод, отделение- автр, автв, авто

Ремонтная рота — ремр

Хозяйственный взвод, отделение — хозв, хозо

Взвод обеспечения, взвод снабжения — воб, всн

Отделение технического обслуживания — ото

Пункты управления

Командный пункт — КП

Тыловой пункт управления — ТПУ

Командно-наблюдательный пункт — КНП

Запасной командный пункт пункт — ЗКП

Наблюдательный пункт — НП

Пост воздушного наблюдения — ПВН

Артиллерийский наблюдательный пункт — АНП

Пункт технического наблюдения — ПТН

Инженерный наблюдательный пост — ИНП

Терминология общего назначения

Авангард (арьергард) — Ав (Ар)

Бактериологическое (биологическое) оружие — БО

Бактериологическое (биологическое) заражение — БЗ

Батальонный заправочный пункт — БЗП

Боевая машина — БМ

Боевая машина пехоты — БМП

Боевая разведывательная машина — БРМ

Боевая разведывательная дозорная машина — БРДМ

Боковая походная заставамБПЗ

Бронетранспортер — БТР

Боевой комплект — бк.

Взрывчатые вещества — ВВ

Высота — выс.

Головная походная застава — ГПЗ

Головной дозор — ГД

Дизельное топливо — ДТ

Долговременное огневое сооружение(долговременное фортификационное сооружение) — ДОС (ДФС)

Зажигательное оружие (зажигательные средства) — ЗЖО (ЗЖС)

Заправка — запр.

Защита от оружия массового поражения — ЗОМП

Зона радиоактивного, химического, бактериологического (биологического) заражения — ЗРЗ, 3Х3, ЗБЗ

Зенитная самоходная установка — ЗСУ

Исходный рубеж (исходный пункт) — исх. р-ж, (исх.п.)

Килотонна — кт

Командно-штабная машина — КШМ

Комплект — компл.

Командир 1-го мотострелкового, 2-го танкового батальона — кмсб-1, ктб-2

Командир 1-й мотострелковой, 2-й танковой роты — кмср-1, ктр-2

Командир 1-го мотострелкового, 2-го танкового взвода — кмсв-1, ктв-2

Минно-взрывное заграждение — МВЗ

Медицинский пункт полка — МПП

Медицинский пункт батальона — МПБ

Медицинский пост роты — МПР

Неприкосновенный запас — НЗ

Неснижаемый запас — НСЗ

Огневая позиция — ОП

Окраина — окр.

Отравляющие вещества (стойкие отравляющие вещества, нестойкие отрав ляющие вещества) — 0В (СОВ,

ОВ)

Отметка — отм.

Отдельный — отд.

Передовой отряд — ПО

Подвижный отряд заграждений — ПОЗ

Полевой заправочный пункт — ПЗП

Последовательное сосредоточение огня — ПСО

Противник — пр-к

Противовоздушная оборона (противотанковая оборона) — ПВО (ПТО)

Противопехотное минное поле — ППМП

Противотанковое минное поле — ПТМП

Противотанковый резерв — ПТрез.

Радиоактивное заражение — РЗ

Радиоактивные вещества — РВ

Радиационная и химическая разведка — РХР

Разведывательный отряд — РО

Разграничительная линия — разгранлиния

Радиосеть (радионаправление) — р/с (р/н)

Район — р-н

Ремонтно-эвакуационная группа (ремонтная группа) — РЭГ (Рем. Г)

Рубеж регулирования (пункт регулирования) — р-ж per. (п. per.)

Сборный пункт поврежденных машин — СППМ

Сторожевой отряд (сторожевая застава, сторожевой пост) — Ст.О (Ст.З, Ст.П)

Севернее, южнее, восточнее, западнее — сев., южн., вост., зап.

Северо-западнее, северо-восточнее, западнее, юго-восточнее юго-западнее — сев.-зап., сев.-вост., юго-

вост, юго-зап.

Сосредоточенный огонь — СО

Суточная дача — с/д

Тактический воздушный десант — Такт. ВД

Танковый мостоукладчик — МТУ

Тыльная походная застава — ТПЗ

Узел связи — ус

Укрепленный район — УР

Химический наблюдательный пост — ХНП

Химическое заражение — ХЗ

Химическое оружие — ХО

Химический фугас — ХФ

Ядерное оружие — ЯО

Ядерная мина — ЯМ

Ядерно-минное заграждение-ЯМЗ

скачать

nenuda.ru

Условные обозначения, применяемые в боевых документах Советской Армии / Условные обозначения топографических карт / Снаряжение / Travelling.lv

От автора. Это азбука (кстати, далеко не вся. Всего тактических знаков свыше шестисот). Не думайте, что теперь, взяв в руки военную карту вы сможете понять, что на ней нарисовано. Также, как выучив буквы, еще не означает, что вы научились читать и поймете во всей глубине суть бессмертных творений литературы, так и изучив тактические знаки, можно начинать читать карту по слогам, но умение читать карту придет не скоро. Вдобавок, чтобы читать карту, надо знать сразу два языка — язык топографических знаков и язык тактических знаков.

Топографическая карта, на которой графически при помощи условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой командира.

Процесс отображения на карте или ином графическом документе тактической или специальной обстановки называется «нанесением обстановки». Совокупность условных тактических знаков называется «тактическая обстановка» или сокращенно «обстановка».

Полнота нанесения обстановки:

1. О противнике:
-расположение средств оружия массового поражения с подробностью до отдельного орудия, ракетной установки;
-пехотные, мотопехотные, танковые, артиллерийские подразделения с подробностью до взвода, орудия;
-радиационная обстановка в объеме необходимом для работы.

2.О своих войсках:
-положение подразделений с подробностью на две ступени ниже своего уровня (например, командир полка наносит знаки батальонов и рот).
— задачи поставленные старшим начальником.

Применяемые топографические карты:

1:25000 — командиры вводов и рот;

1:50000 — командиры батальонов;

1:100000 — командиры полков, дивизий, корпусов;

1:200000 — командующие армиями, фронтами;

1:500000 — обзорные карты фронтов, главного командования.

Для нанесения обстановки используются следующие цвета:
-Основные — красный, синий, черный;
-Вспомогательные — коричневый, зеленый, желтый.

Применение иных цветов, а также оттенков основных или вспомогательных цветов не допускается.

КРАСНЫЙ применяется при обозначении для наших войск  положения, задач, действий, оружия и техники мотострелковых, воздушно-десантных, танковых, авиационных, морских подразделений. Этим же цветом обозначаются зоны пожаров, вне зависимости от того, кем эти зоны созданы.

СИНИЙ применяется при обозначении для  войск противника  положения, задач, действий, оружия и техники всех родов войск. Также этим цветом наносятся все надписи, относящиеся к противнику. Этим же цветом обозначаются зоны затопления, независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ применяется  при обозначении для наших войск положения, задач, действий, оружия и техники ракетных войск, артиллерии, зенитных войск, инженерных войск, химических войск, радиотехнических войск, войск связи, железнодорожных и иных специальных войск. Также этим цветом выполняются все надписи, относящиеся ко всем родам наших войск.

КОРИЧНЕВЫЙ применяется для нанесения дорог, маршрутов, колоных путей наших войск, заполнения зон применения бактериологического (биологического) оружия, обозначения внешней границы зоны радиоактивного заражения В.

ЗЕЛЕНЫЙ применяется для обозначения внешней границы зоны радиоактивного заражения Б.

ЖЕЛТЫЙ применяется  для заполнения зоны химического заражения.

Все надписи выполняются прямым или наклонным стандартным чертежным шрифтом. Прямой шрифт применяется для заголовка карты и подписей должностных лиц. В остальных случаях применяется наклонный шрифт (угол наклона 75 градусов). Заглавные буквы наклонного шрифта применяются для служебных заголовков и подписей, а также в начале предложения и для сокращенных обозначений. Строчные буквы применяются для написания легенд, пояснительных надписей и большого количества сокращенных обозначений. Все надписи выполняются только горизонтально. Вертикальные или наклонные надписи не допускаются.

Размер надписей должен быть пропорционален масштабу карты и соразмерен значимости подразделения.В таблице приведены размеры надписей в зависимости от масштаба карты и подразделения (размер шоифта в натуральную величину). Размер шрифта для обозначения более мелких подразделений, отдельных объектов, пояснительных надписей не может быть больше размеров шрифта для взвода.

Рисунки тактических знаков наших войск всегда направляются в сторону противника и наоборот. Исключение составляют зенитные средства, которые всегда направлены к верхнему обрезу карты.

Если тактический знак явно больше по размеру истинного размера объекта в масштабе карты, то местом положения объекта на местности считается центр тактического знака (для флажков нижняя часть штока флажка, для стрелок -передний конец стрелки).

Пункты управления и средства связи

Пункт управления полка на месте. Надпись  КП обозначает — командный пункт, ТПУ — тыловой пункт управления. Надпись внутри флажка -номер полка.

Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.

То же в движении.



1- Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.

Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.

Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.

Узел связи. 1- полевой подвижный. 2- стационарный

Радиоприемник. 305- марка приемника.



Радиостанция. 1-подвижная, 2- носимая. 3- танковая



Подвижная радиорелейная станция



Радолокационная станция разведки. 1- воздушных целей. 2-наземных целей.

Радиосеть носимых  станций.



Радионаправление подвижных станций.

Марш, разведка и охранение

1-Пешая колонна войск. Полк с обозначением номера, батальон три черточки, рота две черточки, взвод с одной черточкой, отделение без черточек.

2. Колонна войск на технике. Здесь 2 мср на БМП. если танковая колонна, то значек танка, если колона БТР, то значек БТР, и т.п.

1- Колонна специальных войск. Здесь пятый инженерно-саперный батальон.

2-Колонна артиллерийского дивизиона (батарея — две черточки, взвод — одна черточка, отдельное орудие на марше  — стрелка короче и без черточек



Головная походная застава в составе первой мотострелковой роты на БМП, усиленная  первым взводом второй танковой роты (БПЗ- боковая походная застава, ТПЗ — тыловая.



Подвижный отряд заграждений десятого мотострелкового полка.

Колонна взвода тылового обеспечения (воб), если роты мат. обеспечения то надпись — рмоб, батальона обмоб

Колонна технического замыкания батальона (П- полка).



Разведывательный отряд.



Дозорное отделение на БМП.

Боевой разведывательный дозор 2 танкового батальона к 9.00 15 ноября. (ОРД-отдельн. развед.дозор, РД — развед.дозор, ОФРД -офицерский разв.дозор, ИРД-инженерный равзв. дозор, ХРД — хим.развед.дозор), Цвет знака по роду войск.

Пеший дозор.



Пеший патруль 7 танковой роты и маршрут его патрулирования

Секрет

1 взвод развед.роты 10 мотострелкового полка в поиске (налете)



1 взвод 9 танковой роты в засаде.



Расположение и действия подразделений.

Район (участок местности), занимаемый подразделением. Здесь 3 мотострелковым батальоном. Надпись, указывющая подразделение обязательна, тактический знак техники подразделения необязателен. Знак масштабный, на карте охватывает весь район, занятый подразделением. Прерывистая линия указывает на то, что этот район намечен к занятию данным подразделением. Буква «Л», указывает, что это ложный район.

Район, занимаемый подразделенеим, чьим тактическим цветом является черный. Здесь район 5 инженерно-саперного батальона.

Направление наступления подразделения.



Ближайшая задача подразделения. Здесь 1 -общий знак -батальона (на что указывают три черточки на стрелке), 2- батальона на БМП. Если батальон или рота, или взвод танковый, то значки танков, если на БТР, то значки БТР, если батальон пеший, то применяется знак № 1. Знак масштабный!



Последующая задача. Здесь 1- общий знак батальона, 2- знак танкового батальона. Знак масштабный!



Положение (рубеж) достигнутый подразделением к определенному времени. Знак масштабный.







Пулеметный взвод в боевом порядке. Ниже общий знак   батальона и роты на БМП. Знак масштабный

 Рубеж вероятной встречи с противником.



Исходный рубеж (рубеж регулирования, рубеж ввода в боя второго эшелона и т.п. рубежи

Фронт (рубеж) занимаемый подразделениями. Линия соприкосновения с противником



Рубеж развертывания в батальонные колонны (рота- две черточки, взвод — одна черточка)

Рубеж перехода в атаку. 1-общий знак, 2- мотострелковых подразделений.





Рубеж спешивания мотострелковых подразделений



Огневой рубеж танкового подразделения. Здесь третий огневой рубеж третьего танкового батальона.



Рубеж развертывания противотанкового подразделения



Рубеж минирования.



Район высадки тактического воздушного десанта. Здесь второй батальон третьего мотострелкового полка. высадка предполагается в 9.00 10 июля. Если факт высадки свершился, то линия сплошная.

Посадочная полщадка вертолетов.

Участок и пункты высадки морского десанта.



Подразделение остановлено на этом рубеже.



Отход подразделения с занимаемого рубежа.



Разграничительная линия между полками



разграничительная линия между батальонами.



Рубеж (позиция) не занятая подразделениями.



Расположение подразделения в обороне. 1- общий знак, 2- мотострелкового подразделения.







Место захвата пленного. Здесь солдат второго батальона 26 пехотного полка 19 мех.дивизии захвачен в 5.00 12 августа.

Место изъятия документов убитого.



Оружие массового поражения и защита от него.

Планируемый нами ядерный удар. 015- номер цели, 1/5 ордн — первая батарея пятого рак.дивизиона. -40 -мощность боеприпасса 40 килотон, В- взрыв воздушный. «Ч+1.10 — время взрыва.



Рубеж безопасного удаления (выступы в сторону взрыва).

travelling.lv

Условные обозначения, применяемые в боевых документах Советской Армии (Условные тактические знаки)

От
автора.
Это азбука (кстати, далеко
не вся. Всего тактических знаков свыше
шестисот). Не думайте, что теперь, взяв
в руки военную карту вы сможете понять,
что на ней нарисовано. Также, как выучив
буквы, еще не означает, что вы научились
читать и поймете во всей глубине суть
бессмертных творений литературы, так
и изучив тактические знаки, можно
начинать читать карту по слогам, но
умение читать карту придет не скоро.
Вдобавок, чтобы читать карту, надо знать
сразу два языка — язык топографических
знаков и язык тактических знаков.

Топографическая
карта, на которой графически при помощи
условных тактических знаков с необходимыми
пояснительными надписями отображается
тактическая или специальная обстановка
со всеми ее изменениями в ходе боевых
действий, называется рабочей картой
командира.

Процесс
отображения на карте или ином графическом
документе тактической или специальной
обстановки называется «нанесением
обстановки». Совокупность условных
тактических знаков называется «тактическая
обстановка» или сокращенно «обстановка».

Полнота
нанесения обстановки:

1.
О противнике:
-расположение средств
оружия массового поражения с подробностью
до отдельного орудия, ракетной
установки;
-пехотные, мотопехотные,
танковые, артиллерийские подразделения
с подробностью до взвода, орудия;
-радиационная
обстановка в объеме необходимом для
работы.

2.О
своих войсках:
-положение подразделений
с подробностью на две ступени ниже
своего уровня (например, командир полка
наносит знаки батальонов и рот).

задачи поставленные старшим начальником.

Применяемые
топографические карты:

1:25000
— командиры вводов и рот;

1:50000
— командиры батальонов;

1:100000
— командиры полков, дивизий, корпусов;

1:200000
— командующие армиями, фронтами;

1:500000
— обзорные карты фронтов, главного
командования.

Для
нанесения обстановки используются
следующие цвета:
-Основные — красный,
синий, черный;
-Вспомогательные —
коричневый, зеленый, желтый.

Применение
иных цветов, а также оттенков основных
или вспомогательных цветов не допускается.

КРАСНЫЙ
применяется при обозначении для
наших войск  положения, задач, действий,
оружия и техники мотострелковых,
воздушно-десантных, танковых, авиационных,
морских подразделений. Этим же цветом
обозначаются зоны пожаров, вне зависимости
от того, кем эти зоны созданы.

СИНИЙ
применяется при обозначении для
войск противника  положения, задач,
действий, оружия и техники всех родов
войск. Также этим цветом наносятся все
надписи, относящиеся к противнику. Этим
же цветом обозначаются зоны затопления,
независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ
применяется  при
обозначении для наших войск положения,
задач, действий, оружия и техники ракетных
войск, артиллерии, зенитных войск,
инженерных войск, химических войск,
радиотехнических войск, войск связи,
железнодорожных и иных специальных
войск. Также этим цветом выполняются
все надписи, относящиеся ко всем родам
наших войск.

КОРИЧНЕВЫЙ
применяется для нанесения дорог,
маршрутов, колоных путей наших войск,
заполнения зон применения бактериологического
(биологического) оружия, обозначения
внешней границы зоны радиоактивного
заражения В.

ЗЕЛЕНЫЙ
применяется для обозначения
внешней границы зоны радиоактивного
заражения Б.

ЖЕЛТЫЙ
применяется  для заполнения
зоны химического заражения.

Все
надписи выполняются прямым или наклонным
стандартным чертежным шрифтом. Прямой
шрифт применяется для заголовка карты
и подписей должностных лиц. В остальных
случаях применяется наклонный шрифт
(угол наклона 75 градусов). Заглавные
буквы наклонного шрифта применяются
для служебных заголовков и подписей, а
также в начале предложения и для
сокращенных обозначений. Строчные буквы
применяются для написания легенд,
пояснительных надписей и большого
количества сокращенных обозначений.
Все надписи выполняются только
горизонтально. Вертикальные или наклонные
надписи не допускаются.

Размер
надписей должен быть пропорционален
масштабу карты и соразмерен значимости
подразделения.В таблице приведены
размеры надписей в зависимости от
масштаба карты и подразделения (размер
шоифта в натуральную величину). Размер
шрифта для обозначения более мелких
подразделений, отдельных объектов,
пояснительных надписей не может быть
больше размеров шрифта для взвода.

Рисунки
тактических знаков наших войск всегда
направляются в сторону противника и
наоборот. Исключение составляют зенитные
средства, которые всегда направлены к
верхнему обрезу карты.

Если
тактический знак явно больше по размеру
истинного размера объекта в масштабе
карты, то местом положения объекта на
местности считается центр тактического
знака (для флажков нижняя часть штока
флажка, для стрелок -передний конец
стрелки).

studfiles.net

Условные обозначения, применяемые в боевых документах Советской Армии (Условные тактические знаки)

Условные обозначения, применяемые в боевых документах Советской Армии
(Условные тактические знаки)

От автора. Это азбука (кстати, далеко не вся. Всего тактических знаков свыше шестисот). Не думайте, что теперь, взяв в руки военную карту вы сможете понять, что на ней нарисовано. Также, как выучив буквы, еще не означает, что вы научились читать и поймете во всей глубине суть бессмертных творений литературы, так и изучив тактические знаки, можно начинать читать карту по слогам, но умение читать карту придет не скоро. Вдобавок, чтобы читать карту, надо знать сразу два языка — язык топографических знаков и язык тактических знаков.

Топографическая карта, на которой графически при помощи условных тактических знаков с необходимыми пояснительными надписями отображается тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий, называется рабочей картой командира.

Процесс отображения на карте или ином графическом документе тактической или специальной обстановки называется «нанесением обстановки». Совокупность условных тактических знаков называется «тактическая обстановка» или сокращенно «обстановка».

Полнота нанесения обстановки:

1. О противнике:
-расположение средств оружия массового поражения с подробностью до отдельного орудия, ракетной установки;
-пехотные, мотопехотные, танковые, артиллерийские подразделения с подробностью до взвода, орудия;
-радиационная обстановка в объеме необходимом для работы.

2.О своих войсках:
-положение подразделений с подробностью на две ступени ниже своего уровня (например, командир полка наносит знаки батальонов и рот).
— задачи поставленные старшим начальником.

Применяемые топографические карты:

1:25000 — командиры вводов и рот;

1:50000 — командиры батальонов;

1:100000 — командиры полков, дивизий, корпусов;

1:200000 — командующие армиями, фронтами;

1:500000 — обзорные карты фронтов, главного командования.

Для нанесения обстановки используются следующие цвета:
-Основные — красный, синий, черный;
-Вспомогательные — коричневый, зеленый, желтый.

Применение иных цветов, а также оттенков основных или вспомогательных цветов не допускается.

КРАСНЫЙ применяется при обозначении для наших войск  положения, задач, действий, оружия и техники мотострелковых, воздушно-десантных, танковых, авиационных, морских подразделений. Этим же цветом обозначаются зоны пожаров, вне зависимости от того, кем эти зоны созданы.

СИНИЙ применяется при обозначении для  войск противника  положения, задач, действий, оружия и техники всех родов войск. Также этим цветом наносятся все надписи, относящиеся к противнику. Этим же цветом обозначаются зоны затопления, независимо от того, кем эти зоны созданы.

ЧЕРНЫЙ применяется  при обозначении для наших войск положения, задач, действий, оружия и техники ракетных войск, артиллерии, зенитных войск, инженерных войск, химических войск, радиотехнических войск, войск связи, железнодорожных и иных специальных войск. Также этим цветом выполняются все надписи, относящиеся ко всем родам наших войск.

КОРИЧНЕВЫЙ применяется для нанесения дорог, маршрутов, колоных путей наших войск, заполнения зон применения бактериологического (биологического) оружия, обозначения внешней границы зоны радиоактивного заражения В.

ЗЕЛЕНЫЙ применяется для обозначения внешней границы зоны радиоактивного заражения Б.

ЖЕЛТЫЙ применяется  для заполнения зоны химического заражения.

Все надписи выполняются прямым или наклонным стандартным чертежным шрифтом. Прямой шрифт применяется для заголовка карты и подписей должностных лиц. В остальных случаях применяется наклонный шрифт (угол наклона 75 градусов). Заглавные буквы наклонного шрифта применяются для служебных заголовков и подписей, а также в начале предложения и для сокращенных обозначений. Строчные буквы применяются для написания легенд, пояснительных надписей и большого количества сокращенных обозначений. Все надписи выполняются только горизонтально. Вертикальные или наклонные надписи не допускаются.

Размер надписей должен быть пропорционален масштабу карты и соразмерен значимости подразделения.В таблице приведены размеры надписей в зависимости от масштаба карты и подразделения (размер шоифта в натуральную величину). Размер шрифта для обозначения более мелких подразделений, отдельных объектов, пояснительных надписей не может быть больше размеров шрифта для взвода.

Рисунки тактических знаков наших войск всегда направляются в сторону противника и наоборот. Исключение составляют зенитные средства, которые всегда направлены к верхнему обрезу карты.

Если тактический знак явно больше по размеру истинного размера объекта в масштабе карты, то местом положения объекта на местности считается центр тактического знака (для флажков нижняя часть штока флажка, для стрелок -передний конец стрелки).

Пункты управления и средства связи
Пункт управления полка на месте. Надпись  КП обозначает — командный пункт, ТПУ — тыловой пункт управления. Надпись внутри флажка -номер полка.
Пункт управления батальона. Надпись 1/10 мсп означает 1 батальон 10 мотострелкового полка.
То же в движении.
1- Командно-наблюдательный пункт командира роты на месте. 2- БМП командира роты (соответственно обозначается БТР, танк командира роты. Ставится такт. знак данного типа техники и две черточки. У командира взвода одна черточка.
Наблюдательный пункт 10 мотострелкового полка. Если внутри знака буква, то это означатет что НП специализированный (А-артилерийский, И-инженерный, Х-химический, В-воздушного наблюдения, Т- технический). В артиллерии, спец.войсках знак черный.
Пост регулирования движения (Р-регулировщик, КПП-контрольно-пропускной пункт, КТП-контрольно-технический пункт.
Узел связи. 1- полевой подвижный. 2- стационарный
Радиоприемник. 305- марка приемника.
Радиостанция. 1-подвижная, 2- носимая. 3- танковая
Подвижная радиорелейная станция
Радолокационная станция разведки. 1- воздушных целей. 2-наземных целей
Радиосеть носимых  станций.
Радионаправление подвижных станций.









.



Марш, разведка и охранение
1-Пешая колонна войск. Полк с обозначением номера, батальон три черточки, рота две черточки, взвод с одной черточкой, отделение без черточек.
2. Колонна войск на технике. Здесь 2 мср на БМП. если танковая колонна, то значек танка, если колона БТР, то значек БТР, и т.п.
1- Колонна специальных войск. Здесь пятый инженерно-саперный батальон.
2-Колонна артиллерийского дивизиона (батарея — две черточки, взвод — одна черточка, отдельное орудие на марше  — стрелка короче и без черточек

Головная походная застава в составе первой мотострелковой роты на БМП, усиленная  первым взводом второй танковой роты (БПЗ- боковая походная застава, ТПЗ — тыловая.

Подвижный отряд заграждений десятого мотострелкового полка.

Колонна взвода тылового обеспечения (воб), если роты мат. обеспечения то надпись — рмо, батальона обмо
Колонна технического замыкания батальона (П- полка).
Разведывательный отряд
Дозорное отделение на БМП.
Боевой разведывательный дозор 2 танкового батальона к 9.00 15 ноября. (ОРД-отдельн. развед.дозор, РД — развед.дозор, ОФРД -офицерский разв.дозор, ИРД-инженерный равзв. дозор, ХРД — хим.развед.дозор), Цвет знака по роду войск.
Пеший дозор.
Пеший патруль 7 танковой роты и маршрут его патрулирования
Секрет
1 взвод развед.роты 10 мотострелкового полка в поиске (налете)
1 взвод 9 танковой роты в засаде.







.

Расположение и действия подразделений.

Район (участок местности), занимаемый подразделением. Здесь 3 мотострелковым батальоном. Надпись, указывющая подразделение обязательна, тактический знак техники подразделения необязателен. Знак масштабный, на карте охватывает весь район, занятый подразделением. Прерывистая линия указывает на то, что этот район намечен к занятию данным подразделением. Буква «Л», указывает, что это ложный район.
Район, занимаемый подразделением, чьим тактическим цветом является черный. Здесь район 5 инженерно-саперного батальона.
Направление наступления подразделения
Ближайшая задача подразделения. Здесь 1 -общий знак -батальона (на что указывают три черточки на стрелке), 2- батальона на БМП. Если батальон или рота, или взвод танковый, то значки танков, если на БТР, то значки БТР, если батальон пеший, то применяется знак № 1. Знак масштабный!
Последующая задача. Здесь 1- общий знак батальона, 2- знак танкового батальона. Знак масштабный!
Положение (рубеж) достигнутый подразделением к определенному времени. Знак масштабный
Пулеметный взвод в боевом порядке. Ниже общий знак                                  батальона и роты на БМП. Знак масштабный

.

  Рубеж вероятной встречи с противником.
Исходный рубеж (рубеж регулирования, рубеж ввода в боя второго эшелона и т.п. рубежи
Фронт (рубеж) занимаемый подразделениями. Линия соприкосновения с противником
Рубеж развертывания в батальонные колонны (рота- две черточки, взвод — одна черточка)
Рубеж перехода в атаку. 1-общий знак, 2- мотострелковых подразделений.
Рубеж спешивания мотострелковых подразделений
Огневой рубеж танкового подразделения. Здесь третий огневой рубеж третьего танкового батальона.
Рубеж развертывания противотанкового подразделения
Рубеж минирования.
Район высадки тактического воздушного десанта. Здесь второй батальон третьего мотострелкового полка. высадка предполагается в 9.00 10 июля. Если факт высадки свершился, то линия сплошная.
Посадочная полщадка вертолетов.
Участок и пункты высадки морского десанта.
Подразделение остановлено на этом рубеже.
Отход подразделения с занимаемого рубежа.
Разграничительная линия между полками
разграничительная линия между батальонами.
Рубеж (позиция) не занятая подразделениями.
Расположение подразделения в обороне. 1- общий знак, 2- мотострелкового подразделения.
Оружие массового поражения и защита от него.
Планируемый нами ядерный удар. 015- номер цели, 1/5 ордн — первая батарея пятого рак.дивизиона. -40 -мощность боеприпасса 40 килотон, В- взрыв воздушный. «Ч+1.10 — время взрыва.
Рубеж безопасного удаления (выступы в сторону взрыва).
Район разрушений от взрыва противника. Внутреннее кольцо -зона сплошных разрушений, далее — зона сплошных завалов, слабых разрушений; внешнее кольцо зона нейтронного воздействия на открыто расположенный личный состав.
Район пожара и направление распространения огня.
Мсто ядерного взрыва произведенного противником с указанием типа взрыва, мощности и времени и зоны радиоактивного заражения. Направление и размеры зон масштабные
Точка замера уровня радиации с указанием уровня. времени и даты заражения.
Ядерная мина противника с указанием мощности заряда, глубины заложения и времени обнаружения.
Поле химических фугасов.
Участок, зараженный отравляющими веществами и направление смещения облака ОВ.
Участок заражения биологическим оружием.
Место нанесения удара зажигательным оружием. Здесь — авиация, напалм в 7.00 5 июня.
Пункт специальной обработки (ДП- дегазационный пункт)
Проход в зоне химического заражения (№1 — номер прохода, 3- его ширина)
Указатель направления Север-Юг.
Стрелковое оружие и артиллерия.
Ручной пулемет
Станковый пулемет
Ручной противотанковый гранатомет
Автоматический гранатомет
Зенитно-ракетный носимый комплекс
Зенитная пулеметная установка
Станковый противотанковый гранатомет
Носимые противотанковые ракетные комплексы (ПТУР). Здесь 1- ПТУР противотанково-пулеметного взвода, 2- ПТУР противотанкового взвода.
Огнеметы. Здесь 1-реактивный легкий, 2-реактивный тяжелый.
Противотанковая пушка. 1-общее обозначение, 2- до 85 мм, 3-до 100мм, 4- более 100мм
Пушка. 1- общее обозначение, 2- до 100мм, 3- до 152 мм, 4-более 152 мм.
Гаубица. 1- общее обозначение, 2-до 122мм., 3-до 155 мм., 4- более 155мм.
Гаубица калибром свыше 155мм., стреляющая ядерными боеприпасами.
Самоходная гаубица. Здесь калибра до 122 мм.
Боевая машина реактивной артиллерии. 1-общее обозначение. 2- среднего калибра
Миномет. 1- общее обозначение, 2-малого калибра, 3- среднего калибра, 4-крупного калибра
Зенитная пушка. 1-общее обозначение. 2-малого калибра, 3-среднего калибра.
Зенитная самоходная установка. 1- без РЛС, 2- имеющая РЛС.











Боевая машина зенитно-ракетного комплекса. Начертание знака зависит от типа базовой машины, значок внутри зависит от типа ракеты.
Пусковая установка зенитной ракеты. 1-ближнего действия. 2-малой дальности, 3- средней дальности. Знак в кружке — батарея Зен.ПУ.
Район огневых позиций арт.дивизиона. Здесь первы дивизион 12 артиллерийского полка. Знаки батарей внемасштабный, района масштабный.
Огневая позиция батареи 100мм. пушек.
Огневая позиция минометной батареи
Отдельная цель. 28- номер цели. Синий знак внутри кружка — местоположение огневого средства противника.
Участки сосредоточения огня. Числа — номера СО. Знаки масштабные.
Одинарный неподвижный заградительный огонь с указанием его условного наименования.
Глубокий неподвижный заградительный огонь на трех рубежах с указанием условного наименования Со и номеров рубежей.
Одинарный подвижный заградительный огонь с указанием его условного наименования и номеров рубежей.
Двойной подвижный заградительный огонь
Последовательное сосредоточение огня с указанием условных наименований рубежей и номеров целей (сплошными линиями — рубежи, по которым планируется вести огонь одновременно; при двойном ПСО сплошными линиями соединяются цели на двух рубежах, при тройном на трех. рубежи и участки целей масштабные.
Массированный огонь с указанием его условного наименования и номеров участков
Огневой вал с указанием усл. наименований рубежей, участков для дивизионов и их номеров, и номеров промежуточных рубежей
Граничная линия сектора обстрела
Граничная линия дополнительного сектора обстрела.
Сосредоточенный огонь мотострелковой роты (СО-1 — номер участка, 1,2,3 — номера участков взводов.
Рубеж заградительного огня гранатометного взвода с указанием его номера и участков огней отделений.























.



.









Бронетехника, автомобили и вертолеты.
Танк. 1- общее обозначение, 2- танк командира батальона, 3- плавающий танк, 4- огнеметный танк
Танк с комплексом противотанковых средств.
Танк и БМП с минным тралом
Танк с БТУ

Танк с СТУ

БМП

БТР

Боевая разведывательная машина и боевая разведывательная дозорная машина (БРДМ)
Автомобиль и автомобиль с прицепом
1-танковый тягач, 2-гусеничный тягач, 3-автомобильный тягач
Мотоцикл
Санитарный автомобиль
Вертолет. 1- общее обозначение, 2-боевой, 3- транспортный.

















Инженерная техника и сооружения.
Танковый мостоукладчик
Гусеничный плавающий транспортер
Гусеничный самоходный паром (паромно-мостовая машина).
Инженерная техника на колесной базе (Здесь тяжелый механизированный мост ТММ)
Инженерная техника на гусеничной базе(Здесь БАТ).
Понтонно-мостовой парк с уазанием его типа.
Окоп мотострелкового подразделения с перекрытой щелью
Траншея с ходом сообщения.
Орудие в окопе. Цвет знака окопа по роду войск. (такой же знак для всех подвижных огневых средств)
Сооружение для наблюдения открытого типа (закрытого типа с черным закрашенным треугольником.
Укрытие для техники (значок техники по ее типу)
Блиндаж
Убежище с указанием степени защиты и вместимости
Открытая щель
Перекрытая щель
Эскарп (контрэскарп) с указанием протяженности.
Малозаметное проволочное заграждение спираль, сеть на низких столбиках.
Противотанковый ров с указанием протяженности.
Надолбы с указанием типа, числа рядов и протяженности.
Минированный завал с указанием протяженности.
Проволочное заграждение (число штрихов -число рядов).



участок заграждений из ежей с указанием числа рядов и протяженности
Противотанковое минное поле
Противопехотное минное поле (смешанное минное поле обозначается чередованием закрашенных и незакрашенных кружочков)
Минные поля, установленные средствами дистанционного минирования.
1-неуправляемый фугас, 2- радиоуправляемый фугас, 3-фугас, управляемый по проводам.
Проход в заграждениях с указанием номера и ширины
Мост, разрушенный противником
Участок дороги, разрушенный противником с указанием протяженности разрушений.
Десантная переправа с указанием количества и типа переправочно-десантных средств.
Переправа танков под водой с указанием 3-глубины, 180-ширины реки, 40-ширины трассы, П-характера дна, 0,8- скорости течения.
Паромная переправа с указанием числа паромов, их грузоподъемности и типа парка
Паромная переправа из трех паромов ГСП и 3 паромов по 40 тонн ииз машин ПММ.
Мост на жестких опорах. Н-низководный длиной 120м, шириной 4м. и грузоподьемностью 60 тонн.
Понтонный мост длиной 120м, грузоподьемностью 60 тонн из парка ПМП
Брод глубиной 0.8м., ширина реки 120м, дно твердое, скорость течения 0.5 м.в сек.
Ледяная переправа номер пять под грузы 60 тонн.

Подразделения технического обеспечения и тыла, и их объекты.

Сборный пункт поврежденных машин. П-полковой, 1- его номер, бт- для бронетанковой техники
Ремонтно-эвакуационная группа на БТР. П-полковая, бт — для бронетанковой техники.
Полковой склад. Г- горючего, 10тп — десятого танкового полка.
Медицинский пункт полка.
Мед.пункт батальона.
Мед.пост роты
Стрелок-санитар.
Пост санитарного транспорта
Пункт заправки ГСМ батальона
Пункт боепитания батальона
Пункт боепитания роты
Пункт обслуживания на маршруте. Г-ГСМ.

 От автора. И еще около пятисот знаков….

Сокращения, применяемые в боевых документах.

В боевых документах (боевых приказах, картах, планах, схемах, иных графических документах, донесениях, служебной переписке и т.п.) для нижеперечисленных терминов допускаются только эти сокращения. Иные сокращения категорически запрещены. Для терминов, не указанных ниже допустимы иные, общепонятные сокращения, но с обязательной расшифровкой в легенде документа.

Общевойсковые части и подразделения

Мотострелк. полк, батальон, рота, взвод, отделение — мсп, мсб, мcр, мсв, мсо
Танковый полк, батальон, рота, взвод- тп, тб, тр, тв
Пулеметно-артиллерийский батальон, рота- пулаб, пулар
Парашютно-десантный батальон, рота, взвод- пдб, пдр, пдв
Десантно-штурмовой батальон, рота, взвод- дшб, дшр, дшв
Разведывательная рота, взвод, отделе­ние- рр, рв, ро
Пулеметная рота, взвод, отделение- пулр, пулв, пуло
Противотанковый взвод- птв
Гранатометный взвод, отделение- гв, го
Противотанково-пулеметный взвод- птпулв

Артиллерийские части и подразделения

Артиллерийский полк, дивизион, батарея- ап, адн, батр
Самоходно-артиллерийский дивизион, батарея- садн, сабатр
Батарея противотанковых управляемых ракет- батр ПТУР
Минометная батарея, взвод- минбатр, минв
Взвод управления- ву

Части и подразделения ПВО

Зенитная ракетная батарея, взвод, отделение — зрбатр, зрв, зро
Зенитная артиллерийская батарея, взвод, отделение — забатр, зав, зо
Зенитная ракетно-артиллерийская батарея- зрабатр
Батарея, взвод зенитных самоходных установок-батр ЗСУ, взв. ЗСУ

Подразделения специальных войск

Инженерно-саперная рота, взвод, отделение- иср, исв, исо
Инженерно-штурмовая рота, взвод, отделение- ишр, ишв, ишо
Переправочно-десантная рота-пдеср
Понтонная рота, взвод-понр, понв
Взвод, отделение гусеничных плавающих транспортеров-взв. ГПТ, отд. ГПТ
Взвод, отделение гусеничных самоходных паромов- взв. ГСП, отд. ГСП
Отделение мостоукладчиков- отд. МТУ
Рота, взвод химической защиты- рхз, вхз
Взвод, отделение радиационной и химической разведки- врхр, орхр
Взвод, отделение специальной обработки- всо, осо
Огнеметный взвод, отделение- ов, оо
Рота, взвод, отделение связи-рс, вс, ос
Комендантская рота, взвод- кр, кв

Подразделения технического обеспечения и тыла

Отдельный батальон, рота материального обеспечения- обмо, рмо
Автомобильная рота, взвод, отделение- автр, автв, авто
Ремонтная рота- ремр
Хозяйственный взвод, отделение-хозв, хозо
Взвод обеспечения, взвод снабжения-воб, всн
Отделение технического обслуживания-ото

Пункты управления

Командный пункт-КП
Тыловой пункт управления-ТПУ
Командно-наблюдательный пункт-КНП
Запасной командный пункт пункт-ЗКП
Наблюдательный пункт-НП
Пост воздушного наблюдения-ПВН
Артиллерийский наблюдательный пункт-АНП
Пункт технического наблюдения-ПТН
Инженерный наблюдательный пост-ИНП

Терминология общего назначения

Авангард (арьергард)-Ав (Ар)
Бактериологическое (биологическое) оружие-БО
Бактериологическое (биологическое) заражение-БЗ
Батальонный заправочный пункт-БЗП
Боевая машина-БМ
Боевая машина пехоты- БМП
Боевая разведывательная машина-БРМ
Боевая разведывательная дозорная машина-БРДМ
Боковая походная застава-БПЗ
Бронетранспортер-БТР
Боевой комплект-бк.
Взрывчатые вещества-ВВ
Высота-выс.
Головная походная застава-ГПЗ
Головной дозор- ГД
Дизельное топливо-ДТ
Долговременное огневое сооружение(долговременное фортификационное сооружение) —ДОС (ДФС)
Зажигательное оружие (зажигательные средства)-ЗЖО (ЗЖС)
Заправка- запр.
Защита от оружия массового поражения-ЗОМП
Зона радиоактивного, химического, бактериологического (биологического) заражения- ЗРЗ, 3Х3, ЗБЗ
Зенитная самоходная установка-ЗСУ
Исходный рубеж (исходный пункт)-исх. р-ж, (исх.п.)
Килотонна-кт
Командно-штабная машина-КШМ
Комплект-компл.
Командир 1-го мотострелкового, 2-го танкового батальона-кмсб-1, ктб-2
Командир 1-й мотострелковой, 2-й танковой роты-кмср-1, ктр-2
Командир 1-го мотострелкового, 2-го танкового взвода-кмсв-1, ктв-2
Минно-взрывное заграждение- МВЗ
Медицинский пункт полка-МПП
Медицинский пункт батальона-МПБ
Медицинский пост роты-МПР
Неприкосновенный запас-НЗ
Неснижаемый запас-НСЗ
Огневая позиция-ОП
Окраина-окр.
Отравляющие вещества (стойкие отравляющие вещества, нестойкие отрав ляющие вещества) —0В (СОВ, НОВ)
Отметка-отм.
Отдельный-отд.
Передовой отряд-ПО
Подвижный отряд заграждений-ПОЗ
Полевой заправочный пункт-ПЗП
Последовательное сосредоточение огня-ПСО
Противник-пр-к
Противовоздушная оборона (противотанковая оборона) — ПВО (ПТО)
Противопехотное минное поле-ППМП
Противотанковое минное поле-ПТМП
Противотанковый резерв-ПТрез.
Радиоактивное заражение-РЗ
Радиоактивные вещества-РВ
Радиационная и химическая разведка-РХР
Разведывательный отряд-РО
Разграничительная линия-разгранлиния
Радиосеть (радионаправление) —р/с (р/н)
Район-р-н
Ремонтно-эвакуационная группа (ремонтная группа) — РЭГ (Рем. Г)
Рубеж регулирования (пункт регулир вания) —р-ж per. (п. per.)
Сборный пункт поврежденных машин-СППМ
Сторожевой отряд (сторожевая застава, сторожевой пост) —Ст.О (Ст.З, Ст.П)
Севернее, южнее, восточнее, западнее-сев., южн., вост., зап.
Северо-западнее, северо-восточнее, западнее, юго-восточнее юго-западнее-сев.-зап., сев.-вост., юго-вост, юго-зап.
Сосредоточенный огонь-СО
Суточная дача-с/д
Тактический воздушный десант-Такт. ВД
Танковый мостоукладчик-МТУ
Тыльная походная застава —ТПЗ
Узел связи-ус
Укрепленный район-УР
Химический наблюдательный пост-ХНП
Химическое заражение-ХЗ
Химическое оружие-ХО
Химический фугас-ХФ
Ядерное оружие-ЯО
Ядерная мина-
ЯМ Ядерно-минное заграждение-ЯМЗ

Литература

1.И.Д.Помбрик, Н.А.Шевченко. Рабочая карта командира. Военное издательство. Москва. 1967г.
2. Боевой Устав Сухопутных Войск. Часть II. Батальон, рота. Военное издательство. Москва. 1983г.

.

.



rykovodstvo.ru

Условные тактические знаки Армии США Часть 1.1. Условные знаки боевых формирований — Общевойсковые вопросы — Общевойсковые вопросы — Top secret

Ю. Веремеев

Боевые формирования (Combat Units).

1- пехота, 2- легкая пехота, 3 -моторизованная пехота (т.е. пехотное формирование, личный состав которого перевозится на автомобилях), 4- горная пехота, 5-воздушно-десантная пехота, 6- десантно-штурмовая пехота, 7-механизированная пехота (т.е. формирование передвигается на гусеничных машинах), 8- морская пехота, 9-пехота на гусеничных боевых бронемашинах, имеющих тяжелое вооружение, 10- арктическая пехота.

Формирования пехоты существуют от команды до корпуса включительно. Более крупные формирования уже сложно называть пехотными, поскольку решаемые ими задачи требуют объединения усилий всех родов войск. Впрочем, и корпус уже правильнее считать общевойсковым объединением

От автора. Отличие воздушно-десантной пехоты от десантно-штурмовой в том, что если первые доставляются на место боя с помощью самолетов и сбрасываются на парашютах, то вторые с помощью вертолетов.
По мнению автора воздушно -десантные войска, которые у нас выделены в особый род войск, чем то особенным  в плане боевого применения не являются.
В армии США совершенно верно и обоснованно их относят просто к легкой пехоте, т.е. к слабо вооруженной и не имеющей транспортных средств пехоте, способной решать лишь вспомогательные второстепенные задачи. И они могут вести лишь обычный пехотный бой, нуждаясь при этом в усилении частями и подразделениями тяжелого оружия.  Либо действовать в тылу противника, где у нет боевых частей и подразделений.
Все то отличие от обычной линейной пехоты в том, что они доставляются к месту боя экзотическими способами (самолетами и вертолетами). Не случайно все бригады, батальоны и роты знаменитых 82-й воздушно-десантной и 101-й десантно-штурмовой дивизий именуются легкими пехотными.

И пусть на меня обижаются наши бравые  воины ВДВ, но вся их слава в большей степени есть результат мифологизации, а не реальных крупных боевых успехов уровня дивизии или хотя бы полка. И тельняшки вы просто позаимствовали, причем, совершенно необоснованно, у морской пехоты, которой есть действительно чем гордиться (хотя бы морским  десантом майора Цезаря Куникова у Новороссийска. Это знаменитая Малая Земля). Примазались, так сказать, к славе морской пехоты.
Зато своими бесчинствами, пьянками и безобразным хулиганством в дни своего праздника ВДВ-шники уже
заработали в народе себе недобрую славу. «Голубая шпана», «бандиты в беретах» — так вас называют простые граждане.
А может быть и впрямь самоназвание «Войска дяди Васи (ВДВ)» идет не по имени генерала Маргелова, а по имени известного в свое время в Одессе биндюжника бандита имевшего кличку «дядя Вася»?

1- танковые формирования;
2- формирования гусеничных плавающих бронемашин, плавающих гусеничных машин;
3-формирования колесных бронемашин;
4- формирования колесных плавающих бронемашин;
5- формирования ремонта гусеничных машин;
6- формирования ремонта гусеничных плавающих машин;
7- формирования ремонта колесных бронемашин;
8- формирования ремонта плавающих колесных бронемашин; 9- противотанковые формирования.
Самое меньшее формирование бронесил армии США это экипаж машины, самое большое это танковая дивизия.

Ниже даются условные знаки  артиллерийских формирований как обычной ствольной артиллерии (пушки и гаубицы), так и ракетных формирований,   формирований систем залпового огня (РСЗО) ( последние это нечто вроде наших «Градов», «Ураганов» и «Смерчей», минометных формирований. Все ракеты относятся к классу «земля-земля».

1- формирования буксируемых гаубиц или пушек,
1- формирования стратегических ракет ,
2- формирования тактических  ракет,
3- формирования  ракет малой дальности,
4- формирования  ракет малой дальности на гусеничном шасси,
5- формирования  ракет малой дальности на колесном шасси,
6- формирования  ракет малой дальности на прицепах,
7- формирования РСЗО,
8- формирования РСЗО на гусеничном шасси,
9-  формирования РСЗО на  колесном шасси,
10- формирования РСЗО на прицепах,
11- формирования буксируемых гаубиц или пушек,
12- формирования самоходных гусеничных  гаубиц или пушек,
13- формирования плавающих  гаубиц или пушек,
14- формирования переносных или буксируемых минометов,
15- формирования минометов на гусеничном шасси,
16- формирования минометов на колесном шасси,
17- формирования плавающих минометов.

От автора. Не совсем здесь понятен знак №17. Едва ли 60-мм. или 81-мм. миномет может плавать сам по себе. И если учитывать, что значок волны указывает на то, что формирование может плавать, очевидно, плавающими являются машины, транспортирующие минометы. И этот значок волны применим ко всем остальным знакам, если машина, на которой установлена та или иная артсистема, может плавать.

1- общий знак самолетных формирований,
2- общий знак вертолетных формирований,
3-общий знак формирований, имеющих на вооружении самолеты вертикального взлета и посадки,
4- общий знак смешанных формирований, т.е. имеющих в своем составе и самолеты и вертолеты,
5- формирования, состоящие из летательных аппаратов неопределенного назначения или характера,
6-формирования, состоящие из самолетов   неопределенного назначения,
7- формирования, состоящие из вертолетов неопределенного назначения,
9- формирования самолетов общего назначения,
10- формирования боевых самолетов,
11- формирования разведывательных самолетов,
12- общий знак вертолетных формирований общего назначения,
13- формирования легких вертолетов общего назначения,
14- формирования средних вертолетов общего назначения,
15- формирования тяжелых вертолетов общего назначения,
16-формирования боевых вертолетов,
17-формирования  разведывательных   вертолетов,
18-формирования вертолетов командований и управления («летающие командные пункты»),
19- формирования поисково-спасательных вертолетов,
20-формирования медико-эвакуационных вертолетов,
21- формирования противоминных вертолетов,
22-формирования противолодочных вертолетов,
23- кавалерийские формирования вертолетов.

По последнему знаку требуются пояснения. Разумеется, никакой кавалерии в современной американской армии нет. Однако, в армии США имеется если не особый род войск, то специализированный вид подразделений и частей. Это так называемые бронекавалерийские полки. Они предназначены для разведывательно-дозорной службы.  Когда дивизия или корпус  совершает марш бронекавалерийские подразделения создают головные, боковые и тыловые дозоры, головную походную заставу.  В обороне бронекавалерийские подразделения организуют сторожевое  и боевое охранение, выставляют разведывательно-наблюдательные посты, патрулируют местность перед боевыми порядками, ведут ближнюю войсковую разведку, преследуют отходящего противника (но только для того, чтобы дивизия не утратила бы контакт с противником).
Соотвественно и кавалерийские вертолетные подразделения предназначены для  решения этих же самых задач.

От автора. Собственно, в таком названии отражается американское понимание предназначения кавалерии как рода войск еще с XVIII-XIX века.  Американцы на своем континенте никогда не имели равного по силам противника,   и поэтому свою кавалерию они всегда использовали либо для дозорной службы, либо преследования бегущих индейских племен. В Гражданскую войну 1861-65гг.  кавалеристы играли роль конных стрелков. Кавалерийская атака американцам неведома.
С тех времен по мере замены лошадей на бронемашины  и пошло название «бронекавалерийский полк».

Кстати, очень любопытно как нация, которая начинала освоение континента с самого жестокого, безжалостного, дикого геноцида индейцев каких то 200-300 лет назад, наглого и бесцеремонного захвата чужих земель (некогда принадлежавшие Мексике штаты Техас и Нью Мехико) еще ав начале XX века, отменившая рабство лишь во второй половине XIX века, совершенно искренне считает себя богизбранной нацией, призванной руководить всем миром и нести всем народам свободу и демократию, следить за соблюдением прав человека во всем мире.

1- формирования противоракетной обороны на Театре военных действий,
2- формирования зенитных ракет средней и большой дальности,
3- формирования зенитных ракет малой дальности,
4- артиллерийско-ракетные зенитные формирования,
5- артиллерийские зенитные формирования,
6- радиотехнические и радиолокационные формирования.

Кроме основных родов войск в армии США чрезвычайно развит если не особый род войск, то система формирований особого рода, сочетающая в себе признаки и боевых родов войск и формирований боевой поддержки. В США они называются «Силы Специальных операций» (Specual Operations Forces), аббревиатура SOF. Грубо говоря, это нечто подобное нашему Спецназу, но существенно более развитое и   куда серьезнее  организованное. Например, подразделение SOF, предназначенное для  действий в том или ином регионе мира набирается из числа лиц, ранее проживавших в этом регионе и знающих язык, обычаи местного населения, особенности местности, климата, вооруженные силы местного противника. И обучение они проходят в местностях, максимально схожих с теми, в которых они будут действовать.

Условные тактические знаки формирований Сил Специальных операций.

1-Общий знак формирований Сил Специальных операций,
2-самолетные формирования SOF,
3-Вертолетные самолетные формирования SOF,
4-наземно-воздушно-морские команды SOF,
5-формирования специальных катеров SOF,
6-формирования специальных боевых малых подводных лодок для применения ядерного и радиологического оружия,
7-формирования рейнджеров,
От автора. Рейнджеры это, собственно говоря, предтеча SOF. По своему статусу, возможностям, оснащению они ближе всего к нашему Спецназу. Их основные задачи: разведка в тылу противника на 100-150 км, диверсионные действия в тылу противника, поиск и спасение экипажей сбитых самолетов и вертолетов и т.п.

8- формирования психологического воздействия на противника.
От автора.  Они занимаются пропагандой, направленной на противника с целью подорвать его боевой дух, побудить к переходу на другую сторону, дезертировать и т.п. В годы Великой Отечественной войны, да и позднее в нашей армии подобные задачи были возложены на армейские партийно-политические органы. Для этого в их составе имелись специальные отделы, носившие в разное время   названия «отдел спецпропаганды», «отдел по разложению войск противника». Однако, поскольку эта задача была возложена на политработников, она была не выполнена в полном объеме. Проще говоря, просто сорвана. Никакого воздействия на  Вермахт она не оказала, даже на окруженных в Сталинграде. И даже в апреле 1945. Этого нельзя сказать об американской спецпропаганде. Не знаю насколько эффективны армейские формирования спецпропаганды, но сегодня усилия Госдепа США по разложению политико-морального состояния  российского общества изощренны,  огромны и очень эффективны.
9-авиационные формирования   психологического воздействия на противника,
10-формирования поддержки SOF,
11- формирования SOF по воздействию на местное население.

По американской классификации к боевым формированиям относятся и те, которые по нашей класификации относятся к частям и подразделениям боевого обеспечения. Т.е. те, которые сами не ведут общевойсковой бой, но которые своими действиями оказывают прямое и непосредственное влияние на боевые действия. Это подразделения и части инженерные, защиты от оружия массового поражения, связи, разведки, радиоэлектронной борьбы, внутренней безопасности.

Ниже описываются условные тактические знаки этих формирований.   Естественно, что таких формирований крупнее, нежели бригада не существуют.

1- саперные формирования (или как их называют в армии США — боевые инженеры),
2-мостостроительные и переправочные формирования,
3- водолазные формирования,
4-бурильные формирования (бурение скважин для добычи воды),
5-  саперные формирования морской пехоты,
6-топографические формирования (в армии США военные топографы относятся к инженерным войскам,
7-строительные формирования.

Формирования защиты от оружия массового поражения по своей значимости  считаются вторыми после инженерных формирований. У нас обычно для их обозначения используют аббревиатуры ЗОМП или ОМП, а армии США и странах NATO используют аббревиатуру ABC (Atomic, Chimical, Biologocal).

1-общий знак формирований защиты от оружия массового поражения,
2- общий знак формирований защиты от биологического оружия,
3-общий знак формирований защиты от химического оружия,
4-общий знак формирований от от ядерного оружия,
5-формирования дезактивации и дегазации,
6-формирования дегазации и дымопуска,
7-формирования постановки дымовых завес,
8-формирования химической разведки,
9-формирования химической разведки на колесных бронемашинах,
10-моторизованные формирования биологической разведки.

От автора. Любопытно, что самого биологического оружия не существует и никогда не существовало, однако знак формирований защиты от этого призрака имеется. Хотя, справедливости   ради, стоит признать нужность и полезность таких формирований. Только называть их стоило бы совсем иначе. Типа «гигиенические подразделения». Собственно, массовые эпидемии (коими и пугают апологеты биологического оружия) всегда и везде являются следствием нарушения правил гигиены и правил соблюдения чистоты, а отнюдь не применения противником неких ужасных бацил, вызывающих невероятные заболевания. Действительно, были попытки организации массовых заболеваний у противника. В частности, во время корейской войны 1951-53гг, вьетнамской войны 1965-75гг. Но безуспешные. Кстати, в обеих случаях пыталась организовывать  массовое уничтожение  людей «самая демократичнейшая в мире страна — США».
Да, всю вторую половину XX века военные лаборатории ведущих стран (а в США и странах NATO очевидно и сегодня) усиленно пытались создать микроорганизмы, вызывающие эпидемии болезней с высокой степенью смертности и от которых нет лекарств. Ирония природы — работали над одним, а удалось создать прямо противоположное — высокоэффективные лекарства против инфекционных заболеваний.
А защитой людей от эпидемий всегда занимались и занимаются отнюдь не мифические или полумифические подразделения защиты от биологического оружия, а военные и гражданские медики.

Разведка, как это ни прискорбно для  писателей, киношников и телевизионщиков, эксплуатирующих эту тему, по своей значимости стоит лишь на третьем месте .

Знаки с 1 по 11а относятся к разведывательным формированиям, подчиненным инстанциям от штаба корпуса и выше.

1-формирования военной разведки,
2-формирования военной разведки, ведущей разведку с воздуха (обычно с помощью беспилотных летательных аппаратов),
3- формирования радиоразведки,
4- формирования радиолокационной разведки наземных целей,
5- формирования  приборной разведки (с помощью разведывательных датчиков),
6- формирования  приборной разведки (с помощью разведывательных модулей),
7-формирования  приборной разведки ( с помощью наземных систем GSM),
8- формирования метеорологической разведки,
9- формирования разведывательных операций,
10-формирования тактической разведки,
11- объединенные центры сбора и анализа развединформации,
11а — контрразведывательные формирования.

Знаки с 12 по 26 относятся к разведывательным формированиям, подчиненным дивизиям, бригадам и батальонам.

12- разведывательные посты и патрули бронекавалерийских полков,
13-разведывательные патрули на гусеничных бронемашинах (бронекавалерийских полков),
14- формирования корректировки огня флота и авиации,
15-формирования дальней разведки,
16-формирования разведки морской пехоты,
17-  формирования разведки дивизий морской пехоты,
18- формирования разведки сил морской пехоты,
19-  разведывательные формирования на колесных бронемашинах,
20- разведывательные формирования на легких колесных бронемашинах,
21- разведывательные формирования на гусеничных бронемашинах,
22- наблюдательные посты,
23 — наблюдательные метеорологические посты,
24- посты наблюдения с помощью разведдатчиков,
25- посты оптического наблюдения,
26- посты радиолокационной разведки наземных целей.

Формирования связи и радиоэлектронной борьбы.

1- общий знак формировании связи,
2- территориальные формирования связи,
3- формирования аварийной связи,
4- легкие формирования аварийной связи,
5- малый узел связи,
6- большой узел связи,
7-центральный узел связи,
8- узел радиосвязи,
9- защищенный узел многосторонней тактической связи,
10- узел многосторонней тактической связи типа AN/TTC-39D,
11-формирование спутниковой связи,
12- формирование радиотелетайпной связи,
13-формирование радиорелейной связи,
14-пункт сбора и передачи донесений,
15-общий знак формирований радиоэлектронной борьбы,
16- формирования радиоэлектронной борьбы на колесных бронемашинах,
17-формирования направленной радиоэлектронной борьбы,
18-формирования радиоэлектронного перехвата,
19-формирования глушения радиоэлектронных излучений,
20- формирования радиоэлектронной борьбы уровня от армии и выше,
21-формирования радиоэлектронной борьбы уровня корпуса.



Формирования обеспечения безопасности.

1-общий знак сил внутренней безопасности,
2- формирования внутренней безопасности на водном транспорте,
3- формирования внутренней безопасности на железнодорожном транспорте,
4- формирования внутренней безопасности на авиатранспорте,
5- формирования военной полиции,
6-формирования отдела уголовных расследований,
7- формирования береговой полиции,
8- формирования правопорядка для гражданского населения,
9- авиационная полиция.

От автора. Трудно сказать, что может входить в область деятельности сил внутренней безопасности на транспорте. Очевидно не только охрана путей движения, вокзалов, аэропортов, морских и речных портов в интересах военного ведомства, но и борьба с диверсиями, контрразведывательная работа, борьба с саботажем. Формирования правопорядка для гражданского населения это, очевидно,  части и подразделения, принимающие на себя функции гражданской полиции в зонах военных действий. Особо стоит авиационная полиция, которая следит за порядком в воздухе.

Службы боевой поддержки (Combat Service Support).

У нас иногда не вполне правильно понимают американский термин «Combat Service Support», полагая, что это примерно то же самое, что у нас «части и подразделения боевого обеспечения», т.е. части и подразделения инженерных войск, войск связи, разведки защиты от ОМП. Нет. Термин «Combat Service Support» следует понимать в смысле «Службы   обслуживания действий боевых родов войск». Чем занимаются эти службы ясно из перечня условных знаков этих служб.

1-формирования информирования,
2-формирования поддержки высадки морских десантов,
3-формирования очистки местности от взрывоопасных предметов (разминирование, уничтожение неразорвавшихся ракет, бомб, снарядов, гранат и т.п.),
4-формирования общих служб боевой поддержки,
5-формирования боевой поддержки Театра военных действий, групп армий и армий,
6-формирования боевой поддержки корпусов,
7-органы территориальной военной администрации,
8-органы территориальной военной администрации на Театре военных действий, в зонах групп армий и армий,
9-органы территориальной военной администрации в корпусной зоне,
10-органы военной юстиции (прокуратура, военные суды, адвокатура),
11- органы почтовой связи,
12-финансовые органы,
13-служба учета личного состава,
14-служба учета умерших, захоронения и военных кладбищ,
15-религиозная служба (капеланы, муллы и т.д.),
16-оркестры,
17-служба связи с местным населением,
18-служба радиовещания на местное население,
19-объединенное информационное бюро,

От автора. Руководящие документы по условным тактическим знакам не разъясняют понятие «объединенное информационное бюро». Исходя из текстов Гаагской конвенции о правилах и обычаях сухопутной войны 1907 года и Женевской конвенции о пленных 1949 года я смею предположить, что здесь идет речь о бюро по учету военнопленных и информированию заинтересованных сторон об их судьбах.

20-органы приема и распределения по войскам прибывающего пополнения личного состава,
21- формирования неквалифицированной рабочей силы,
22-органы, ведающие отдыхом, развлечениями, поднятием морального состояния личного состава,
23-общий знак медицинских формирований и учреждений,
24-медицинское лечебное учреждение (лазарет, госпиталь),
25-зубоврачебное медицинское учреждение,
26-психиатрическое медицинское учреждение,
27- формирование медицинских эвакуационных самолетов,
28-формирование медицинских эвакуационных вертолетов
29-ветеринарное учреждение.

Обычно формирования боевой поддержки уровня батальон и выше,   содержат в своем составе подразделения различных служб, т.е. они многофункциональны. Соответственно  и органы управления боевой поддержкой многофункциональны. Поэтому для них существуют следующие знаки:
1-командование боевой поддержки на Театре военных действий (говоря по нашему это штаб тыла всего Театра военных действий),
2-командование боевой поддержки в определенной области на  Театре военных действий (говоря по нашему это штабы тыла групп армий и армий),
3-группа боевой поддержки в определенной области на  Театре военных действий (иначе говоря это полк, в который сведены все меньшие тыловые формирования и который занимается поддержкой группы армий или какой то армии),
4-батальон боевой поддержки в определенной области на  Театре военных действий (иначе говоря это батальон, в который сведены все меньшие тыловые формирования и который занимается поддержкой группы армий или какой то армии),
5-командование боевой поддержки корпуса (говоря по нашему это штаб тыла  корпуса),
6-передовая группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие тыловые формирования и который занимается поддержкой корпуса от корпусных до дивизионных складов),
7-тыловая  группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие тыловые формирования и который занимается поддержкой корпуса от армейских  до корпусных   складов),
8-войсковая  группа боевой поддержки корпуса (иначе говоря это полк, в который сведены все меньшие тыловые формирования и который занимается поддержкой корпуса от корпусных складов до бригадных),
9-батальон боевой поддержки  корпуса (иначе говоря это батальон, в который сведены все меньшие тыловые формирования и который занимается поддержкой корпуса),
10-командование боевой поддержки дивизии  (говоря по нашему это штаб тыла  дивизии),
11-дивизионный батальон обеспечения действий авиации,
12-дивизионный батальон обеспечения дивизии,
13- передовой батальон обеспечения дивизии (занимается обеспечением вплоть до боевых батальонов0.

Службы снабжения (Suples Services).

Формирования служб снабжения занимаются подвозом из глубокого тыла до дивизий, приемкой, складированием, комплектованием и распределением практически всех видов материального обеспечения. Следует пояснить, что все виды материального снабжения в армии США разделены на следующие группы:
Class I — продовольствие, средства хранения и обработки продуктов и их приготовления,
Class II — одежда и  снаряжение,
Class III — горюче-смазочные материалы и твердое топливо,
Class IV — строительные материалы,
Class V —  все виды боеприпасов,
Class VI — маркитантские товары (одежда, напитки, продукты, развлекательные предметы и т.п., которые которые они покупают по своему желанию за свои средства),
Class VII —  вся основная боевая техника и вооружение,
Class VIII — медицинские средства и лекарства,
Class IX — запасные части, узлы, агрегаты, инструменты и оборудование для ремонта,
Class X -нестандартные изделия (предметы снабжения. которые невозможно отнести ни к одному из девяти классов. Сюда можно включать сено и солому для животных, газонокосилки, плуги, водяные насосы, седла, бороны, мебель, сантехнику, семена растений и любые прочие изделия).

1-общий знак формирований, занимающихся снабжением материальными средствами,
2-транспортные формирования служб снабжения,
3-органы распределения всех видом материальных средств,
4-органы снабжения  материальными средствами класса I (продовольствие,
5-органы снабжения  материальными средствами класса II (одежда и снаряжение),
6-органы снабжения  материальными средствами класса III (горючее),
7-органы снабжения  материальными средствами класса III для авиации (авиационное горючее,
8-органы снабжения  материальными средствами класса IV (строительные материалы),
9-органы снабжения  материальными средствами класса V (боеприпасы),
10-органы снабжения  материальными средствами класса VI (маркитантские товары),
11-органы снабжения  материальными средствами класса VII ( боевая техника и вооружение),
12-органы снабжения  материальными средствами класса VIII (медицинские средства),
13-органы снабжения  материальными средствами класса IX (запасные части),
14-органы снабжения  материальными средствами класса X (прочие грузы снабжения),
15-банно-прачечные формирования, формирования химчистки одежды,
16-формирования снабжения водой,
17- формирования водоочистки,
18-общий знак  транспортных служб снабжения,
19-центр управления перевозками грузов снабжения,
20-органы управления перевозками  по железным дорогам,
21- органы управления перевозками  по морю и рекам,
22-органы управления перевозками по воздуху,
23-общий знак ремонтных формирований,
24-формирования ремонта тяжелой техники и оборудования,
25-формирования ремонта электронно-оптического оборудования,
26-ремонтно-восстановительные формирования,
27-формирования ремонта артвооружения,
28-формирования ремонта ракетного вооружения.

 Разрешается, исходя из общей концепции условных тактических знаков и используя стандартные элементы и аббревиатуры наносить на карты и схемы знаки отличающихся от вышепоказанных и которые лучше информируют об особенностях того или иного формирования. Однако, нестандартные знаки должны поясняться на свободном месте карты или схемы.

От автора.  Не радуйся, уважаемый читатель, что добрался до конца статьи и не думай, что этим и ограничиваются американские условные тактические знаки. Я привел здесь только знаки, обозначающие подразделения, части и соединения только сухопутных войск. Причем, в очень сокращенном и упрощенном варианте. А полный текст FM 1-02, откуда я брал информацию, насчитывает порядка 500 страниц.

Для рассказа о знаках  вооружения, различного рода сооружений, установок, боевой обстановки потребуется еще несколько статей. А ведь есть еще Военно-Воздушные Силы, Военно-Морской Флот, Береговая Охрана.

И как мы в Советской Армии обходились буквально сотней условных тактических знаков, причем практически пользовались не более чем двумя десятками для обозначения всего  и вся?  Американцам. наверное, просто удивительно. И не было никогда и нет у нас  500-страничных справочников. Просто в каждом Боевом Уставе в конце на нескольких страничках нарисованы все необходимые знаки. Все просто и понятно.

Источники  и литература

1.FM 1-02 (FM 101-5-1) MCRP 5-12A. Change No.1. Operational Terms and Graphics.Headquarters Department of    the Army,  Headquarters Marine Corps Combat Development Command,  Department of the Navy. Washington,   DC. 2 February 2010.
2.А.Михайлов. Иракский капкан. Победное поражение США. Яуза. ЭКСМО. Москва. 2004г.
3.Боевой Устав Сухопутных войск. Часть I (дивизия-бригада-полк). Военное издательство. Москва. 1989г.
4.Боевой Устав Сухопутных войск. Часть II (батальон-рота). Военное издательство. Москва. 1989г.
5.Сборник действ. дог., соглаш. и конвенций, заключенных СССР с ин. гос-ми. Выпуск XVI. Москва.1957.
6.Сборник. Документы внешней политики СССР. Том 1. Политиздат. Москва. 1957г.
7.Л.Рендулич. Фатальные ошибки Вермахта.Почему Германия проиграла войну. Яуза.ЭКСМО. Москва. 2006г.
8. Dictionary of Military and Associated Terms.Department of Defense. 9 May 2005.
9. Сайт «Military Acronyms, Initialisms, and Abbreviations»(www.fas.org/news/reference/lexicon/aca.htm).

Анатомия Армии

Источник: http://army.armor.kiev.ua/hist/us-tak-znak-a.php

pentagonus.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
