Порядок разборки и сборки пистолета ТТ |

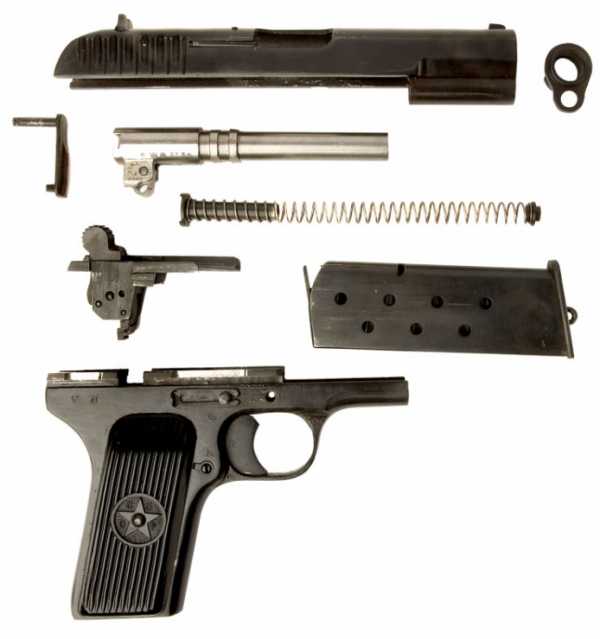

Неполная разборка пистолета ТТ

Неполная разборка пистолета ТТ начинается с подготовки места для обращения с оружием и необходимых инструментов.
1. Извлекаем магазин, убеждаемся в отсутствии патрона в патроннике пистолета.

2. Нажимаем на наконечник возвратной пружины пулей 7,62 мм патрона, или подручным предметом, выведя наконечник из зацепления с направляющей втулкой затвора.

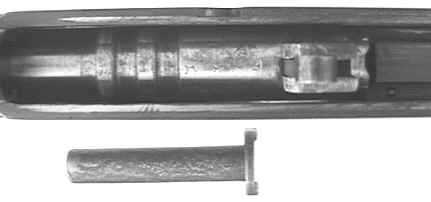

3. Поворачиваем направляющую втулку затвора на 180 градусов и извлекаем ее и возвратную пружину с наконечником.

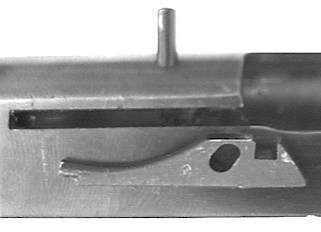

4. Подручным предметом (нижней частью магазина) сдвигаем пластинчатую пружину затворной задержки, освобождая стержень затворной задержки.

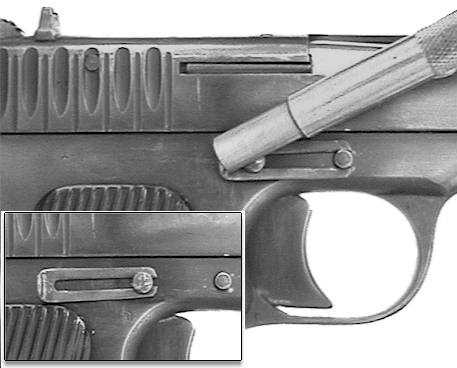

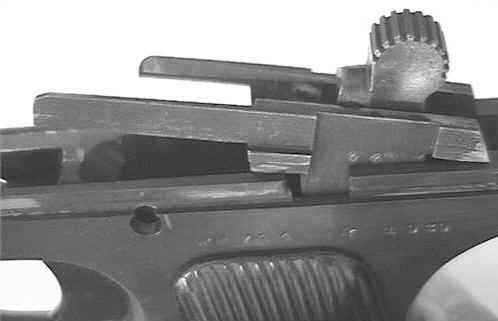

5. Надавив на освободившийся от пружины конец стержня затворной задержки и извлекаем её.

6. Перемещаем затвор вперед и снимаем его вместе со стволом с рамки пистолета.

7. Извлекаем из затвора направляющий стержень.

8. Разъединяем ствол от затвора и вынимаем ствол за дульную часть вперед через переднее отверстие затвора.

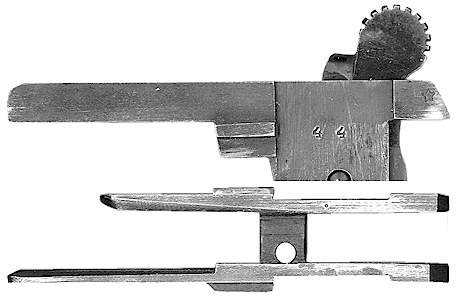

9. Извлекаем из рамки пистолета колодку ударно-спускового механизма.

Сборка пистолета ТТ выполняется в обратной последовательности. Для того чтобы правильно соединить ствол с затвором, перед тем как вложить ствол в затвор, серьгу откидываем в заднее положение. Перед установкой затвора на рамку необходимо утопить колодку ударно-спускового механизма, чтобы она не препятствовала свободному перемещению затвора. Чтобы закрепить затворную задержку необходимо отвести затвор чуть-чуть назад, добиваясь совпадения отверстия в рамке с отверстием в серьге ствола.

Полная разборка пистолета ТТ


Полная разборка пистолета ТТ начинается с неполной разборки оружия.  После неполной разборки оружия, порядок обращения с оружием следующий:

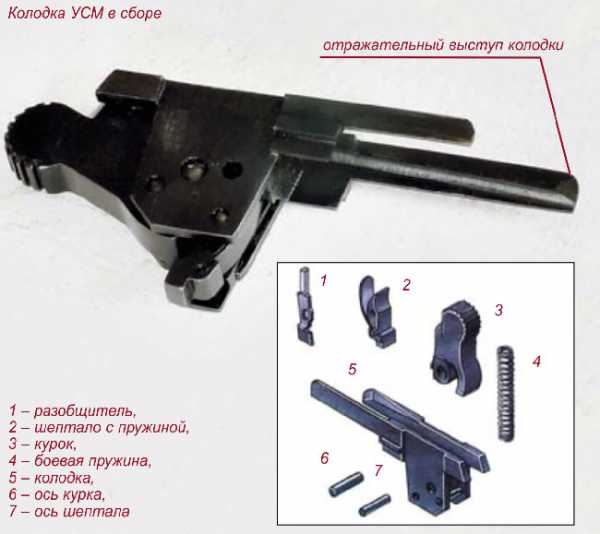

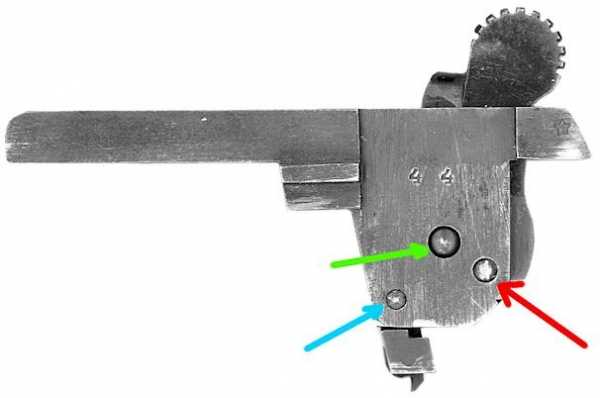

Разбираем колодку ударно-спускового механизма:

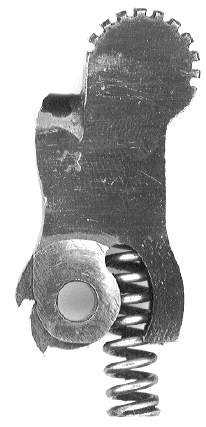

1. Отводим курок в заднее положение, выбиваем ось шептала и извлекаем шептало и разобщитель.

2. Выталкиваем ось курка (для этой цели можно использовать стержень разобщителя) и отделяем курок с пружиной. Пружину необходимо удерживать, чтобы она не вылетела в момент извлечения курка.

Разбираем рамку:

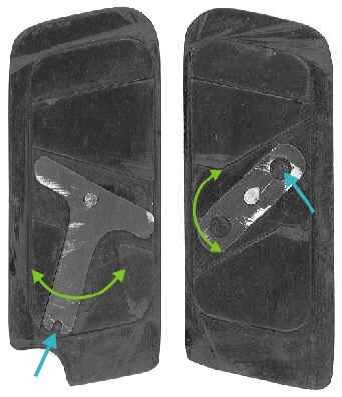

1. Используя длинное перо колодки ударно-спускового механизма поворачиваем хвостовик планки крепления левой щёчки и приложив к ней небольшое усилие изнутри, отделяем щечку рукоятки от рамки. Аналогично отделяем правую щёчку рукоятки.

2. Нажимаем на задержку крышки вверх и, придавив изнутри, отделяем от крышки защёлку и спусковую пружину.

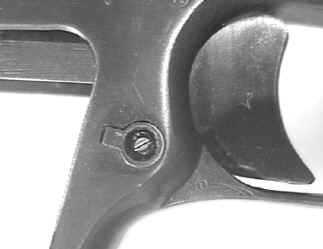

3. Нажимаем на разрезную головку штифта защелки магазина выталкиваем его из рамки и основания. Отделяем основание от рамки и извлекаем пружину защёлки магазина от штифта.

4. Двигая спусковой крючок вперед, извлекаем его из гнезда рамки.

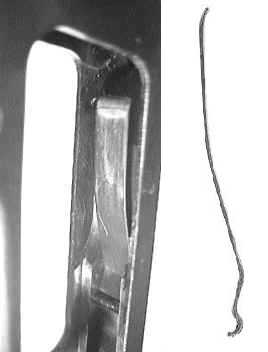

5. Отделяем пластинчатую пружину спускового крючка.

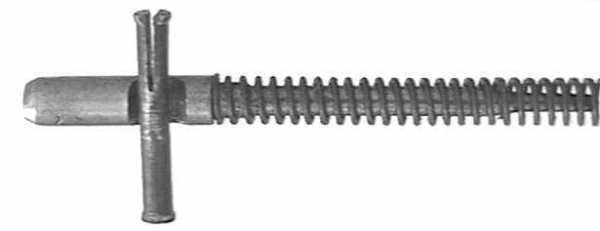

Разбираем возвратную пружину:

1. Отделяем от возвратной пружины направляющий стержень.

2. Отделяем от возвратной пружины наконечник.

Разбираем затвор:

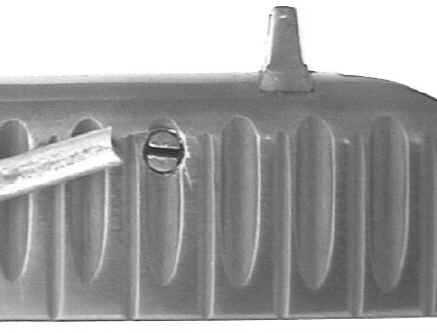

1. Выбиваем штифт ударника и вынимаем ударник с пружиной.

2. Аналогичным образом извлекаем выбрасыватель с пружиной.

Разбираем магазин:

1. Утопив заострённым концом (шомпола, шпильки или спички) фиксатор крышки магазина, сдвигаем ее в переднюю сторону, удерживаем фиксатор с пружиной, снимаем крышку.

2. Извлекаем пружину вместе с подавателем магазина.
Сборка полностью разобранного пистолета ТТ выполняется в обратной последовательности, после чего проверить работоспособность оружия.

Порядок обращения с оружием и другие сведения, можно получить, ознакомившись со справочной литературой: Руководство по войсковому ремонту 7.62 мм револьвера системы Наган образца 1895 года и 7.62 мм пистолета системы ТТ образца 1930/1933 года, Военное издательство, Москва 1943 г., а так же Наставление по стрелковому делу (НСД-38) Револьвер образца 1895 года, Пистолет образца 1930 года, Воениздат 1940 года.

Руководство по войсковому ремонту пистолета ТТ и Наставление по стрелковому делу Пистолет ТТ можно бесплатно скачать у нас на сайте пройдя по ссылке.

Популярность: 92%

Читайте интересные материалы нашего сайта:


Перейти на главную страницу сайта Старинное огнестрельное оружие

historypistols.ru

Пистолет ТТ (Тульский Токарев) - Характеристики, сборка и разборка пистолета, модели

Пистолет ТТ является первым армейским самозарядным пистолетом СССР. Его разработал в 1930-м году советский конструктор Федор Токарев. Пистолет имеет простую конструкцию – и, как следствие, невысокую себестоимость производства и легкость в обслуживании. Одним из его достоинств является патрон большой мощности и высокой проникающей способности – по этому свойству пуля превосходит пулю патрона 9х19 Парабеллум.

Остроконечная пуля ТТ способна пробить армейскую каску и легкий бронежилет. Однако ее останавливающее действие меньше, чем у пули патрона 9х19. Впрочем, пистолет ТТ боевой может использоваться с патронами 7,63х25 мм Маузер с пулями, имеющими повышенное останавливающее действие. Также пистолет ТТ удобен в ношении благодаря плоскому корпусу.

Недостатки пистолета Токарева

Недостатком пистолета Токарева является спорная эргономичность – он отличается небольшим углом наклона рукояти, ее форма не способствует удобству удержания пистолета. Также среди «минусов» этого оружия – недостаточно хорошая фиксация обоймы. Следует отметить и отсутствие полноценного предохранителя, что требует повышенного внимания при обращении с пистолетом «тульский Токарев».

Токарев создал знаменитый пистолет для конкурса 1929-го года, который проводился с целью получения нового армейского пистолета. Он должен был заменить револьвер «Наган» и ряд иностранных револьверов и пистолетов, которыми была вооружена красная армия к середине 1920-х годов. Штатным патроном стал немецкий патрон 7,63х25 мм Маузер. Местом создания пистолета ТТ стало проектно-конструкторское бюро Тульского оружейного завода.

В 1931-м году оружие приняли на вооружение. С целью повышения технологичности производства в 1930-х годах пистолет был подвергнут ряду доработок. В 1939-м году была создана версия, которая имела более массивную рукоять и обойму на 12 патронов. После начала войны, в конце 1941-го года оборудование для производства пистолета Токарева ТТ перенесли в Ижевск, на машиностроительный завод №74.

В 1944-м была проведена очередная модернизация – емкость магазина увеличили до 16 патронов. Пистолет ТТ выпускался до 1952-го года, когда на вооружение был принят 9-мм пистолет Макарова. До начала 1960-х и середины 1970-х соответственно в армии и милиции его заменил ПМ. После войны пистолет Токарева получил широкое распространение в криминальных кругах, поскольку много оружия не внесли в пулегильзотеку.

Технические характеристики пистолета ТТ

Внешние характеристики пистолета ТТ следующие. Его вес составляет чуть менее килограмма – 854 г без патронов и 940 г снаряженный. Длина – 195 мм, высота – 130 мм, ствол имеет длину 116 мм. Это пистолет с однорядным магазином коробчатого типа, который вмещает 8 патронов, открытым нерегулируемым прицелом и длиной прицельной линии 156 мм. «Рабочие» технические характеристики пистолета ТТ: прицельная дальность – 50 м, начальная скорость пули – 420 м/с. Оружие отличается высокой максимальной дальностью полета пули – 800–1000 м. Дистанция пристрелки пистолета составляет 50 м.

Механизм пистолета Токарева ТТ включает 45 деталей. Принцип работы пистолета заключается в использовании энергии отдачи при коротком ходе ствола. Запирание осуществляется за счет сцепления выступов кожуха-затвора с пазами на стволе. При отходе ствола он опускается подвижной серьгой на казенную часть, в результате происходит расцепление ствола и затвора. Для предохранения курок ставится на предохранительный взвод. Все детали ударного механизма объединены в одну колодку, что обеспечивает удобство эксплуатации. Спусковой крючок в пистолете устроен по принципу скольжения.

Сборка и разборка пистолета ТТ

Относительно пистолета ТТ можно применять неполную и полную разборку. В первом случае следует начать с извлечения магазина и убедиться, что патрон отсутствует в патроннике пистолета. Далее – нажать на наконечник возвратной пружины при помощи пули патрона 7,62 мм или другого подручного предмета, и вывести наконечник из зацепления с направляющей втулкой затвора. После этого простым усилием направляющая втулка затвора поворачивается на 180 градусов и извлекается вместе с возвратной пружиной и наконечником. Затем с помощью подручного предмета (нижней части магазина) нужно сдвинуть пластинчатую пружину затворной задержки и освободить ее стержень.

После – надавить на освободившийся от пружины конец стержня затворной задержки и извлечь ее; переместить затвор вперед и снять его и ствол с рамки. Из затвора извлекается направляющий стержень. Далее необходимо вынуть ствол за дульную часть через отверстие впереди затвора, и извлечь из рамки колодку ударно-спускового механизма. Чтобы собрать пистолет ТТ, следует выполнить все действия в обратной последовательности. Для правильного соединения ствола с затвором, серьгу следует откинуть в заднее положение. Перед тем как установить затвор на рамку, утопите колодку УСМ, чтобы она не мешала затвору. Для закрепления задержки отведите затвор чуть назад, чтобы отверстие в рамке совпало с отверстием в серьге ствола.

Полная разборка – это неполная разборка и еще ряд следующих действий. Для разборки УСМ нужно отвести курок назад, выбить ось шептала и извлечь шептало и разобщитель. Затем – вытолкнуть ось курка и отделить курок и пружину. Для разборки рамки следует повернуть хвостовик планки крепления левой щечки и отделить последнюю. Так само поступаем с правой щечкой. Затем следует нажать на задержку крышки вверх и отделить защелку и спусковую пружину. После – нажать на головку штифта защелки магазина и вытолкнуть из рамки и основания, отделить основание от рамки и извлечь пружину защелки от штифта. Затем нужно подвинуть спусковой крючок вперед и извлечь его из гнезда. После отделяется пластинчатая пружина спускового крючка.

Разбирая возвратную пружину, нужно отделить от нее направляющий стержень и наконечник. Разбирая затвор, следует выбить штифт ударника и вынуть ударник и пружину; так само извлечь выбрасыватель и пружину. Разбирая магазин, утопите с помощью заостренного конца (шпильки или шомпола) фиксатор крышки магазина, сдвиньте ее вперед, и удерживая фиксатор и пружину, снимите крышку. После нужно извлечь пружину и подаватель обоймы. Чтобы собрать полностью разобранный пистолет ТТ, повторяйте все действия в обратной последовательности. После проверьте работоспособность оружия.

www.guns.ua

Наш пистолет ТТ





«ТТ, Макаров, ПСМ, Стечкин»
Введение
Пе­ред ва­ми - кни­га об од­ной из по­пу­ляр­ных мо­де­лей руч­но­го стрел­ко­во­го ору­жия XX ве­ка - пис­то­ле­те ТТ. Вы мо­же­те иметь этот пис­то­лет по дол­гу служ­бы, или это де­дов­ский «тро­фей», в лю­бом слу­чае хо­те­лось бы на­де­ять­ся, что вы най­де­те не­ма­ло по­лез­ных со­ве­тов и уз­нае­те мно­го ин­те­рес­ных фак­тов из его ис­то­рии. Од­ни счи­та­ют ди­зайн пис­то­ле­та То­ка­ре­ва ужас­ным, дру­гим его внеш­ний вид ка­жет­ся эта­ло­ном ору­жей­ной кра­со­ты и це­ле­со­об­раз­но­сти. Хо­чет­ся ве­рить в то, что ка­ж­дый из вас, знаю­щий или впер­вые уви­дев­ший ТТ, сам оп­ре­де­лит свое лич­ное от­но­ше­ние к это­му ору­жию.

Стран­но и уди­ви­тель­но сло­жи­лась судь­ба это­го пис­то­ле­та в ми­ре лю­дей! ТТ не стал са­мым на­деж­ным ору­жи­ем, ему не при­над­ле­жит ни один ми­ро­вой ре­корд, и он не име­ет олим­пий­ских на­град. ТТ, по мне­нию спе­циа­ли­стов, во­все не эта­лон ору­жей­ной кра­со­ты и эс­те­ти­ки. Ско­рее все­го, за­гад­ку по­пу­ляр­но­сти это­го пис­то­ле­та ни­ко­му и ни­ко­гда не уда­ст­ся рас­крыть. Он так и ос­та­нет­ся «ви­зит­ной кар­точ­кой» эпо­хи, ко­то­рая со­че­та­ла в се­бе мас­су про­ти­во­ре­чи­во­го и не­по­нят­но­го с по­зи­ций се­го­дняш­не­го дня.

Сте­че­ние раз­ных об­стоя­тельств и цепь слу­чай­но­стей по­сто­ян­но вы­дви­га­ли это ору­жие на ост­рие борь­бы идео­ло­гий, че­ло­ве­че­ских стра­стей и вла­сто­лю­бия в те­че­ние бо­лее чем шес­ти­де­ся­ти лет. Мож­но не со­мне­вать­ся в од­ном: еще мно­го лет он бу­дет вер­но слу­жить сво­им вла­дель­цам. По­ла­га­ем, на­ша кни­га по­мо­жет вам луч­ше по­нять и по­знать сво­его спут­ни­ка, ко­то­рый, уве­ре­ны, при не­боль­шом к не­му вни­ма­нии ни­ко­гда вам не из­ме­нит и не под­ве­дет в труд­ную ми­ну­ту.

Конструктор
Кон­ст­рук­тор Фе­дор Ва­силь­е­вич То­ка­рев (1871-1968) по­свя­тил соз­да­нию стрел­ко­во­го ору­жия всю свою жизнь и ус­пел мно­гое сде­лать на этом по­при­ще - с его са­мо­за­ряд­ны­ми вин­тов­ка­ми сол­да­ты за­щи­ща­ли Ро­ди­ну в су­ро­вые го­ды Ве­ли­кой Оте­че­ст­вен­ной вой­ны. Но ми­ро­вую из­вест­ность ему при­нес­ло дру­гое ору­жие - пис­то­лет ТТ.

Ф.В. То­ка­рев ро­дил­ся в ста­ни­це Егор­лык­ской Рос­тов­ской об­лас­ти. Вос­хо­ж­де­ние его к вер­ши­нам ору­жей­но­го мас­тер­ст­ва на­ча­лось очень ра­но. За­кон­чив при­ход­скую шко­лу, он в 1885 го­ду че­тыр­на­дца­ти­лет­ним под­ро­ст­ком по­сту­пил в учеб­но-с­ле­сар­ную мас­тер­скую, где его пер­вым учи­те­лем стал кон­ст­рук­тор ка­зачь­ей вин­тов­ки, туль­ский ору­жей­ник А.Е. Чер­но­ли­хов.

Про­дол­жая свое спе­ци­аль­ное об­ра­зо­ва­ние, он в 1891 го­ду за­кон­чил ору­жей­ное от­де­ле­ние Но­во­чер­кас­ской во­ен­но­ре­мес­лен­ной шко­лы, а в 1900 го­ду - Во­ен­но-ка­за­чье юн­кер­ское учи­ли­ще. За­тем - служ­ба в ка­зачь­ем пол­ку на долж­но­сти на­чаль­ни­ка воо­ру­же­ния.

В 1907 го­ду при­хо­дит пер­вый ус­пех: бу­ду­чи слу­ша­те­лем кур­сов при офи­цер­ской стрел­ко­вой шко­ле в Ора­ни­ен­бау­ме, То­ка­рев соз­да­ет на ба­зе зна­ме­ни­той мо­син­ской трех­ли­ней­ки об­раз­ца 1891 го­да но­вый об­ра­зец ав­то­ма­ти­че­ской вин­тов­ки. Со­вер­шен­ст­во­ва­ние сво­его пер­вен­ца он про­дол­жил на Се­ст­ро­рец­ком ору­жей­ном за­во­де, на ко­то­ром тру­дил­ся с 1908 по 1914 год.

В го­ды пер­вой ми­ро­вой вой­ны кон­ст­рук­тор, уже в дей­ст­вую­щей ар­мии, по­зна­ет дос­то­ин­ст­ва и не­дос­тат­ки ав­то­ма­ти­че­ско­го ору­жия.

В 1919 го­ду То­ка­рев соз­да­ет ав­то­ма­ти­че­ский ка­ра­бин, в 1921 вновь воз­вра­ща­ет­ся к сво­ей ав­то­ма­ти­че­ской вин­тов­ке, а в 1925 го­ду на воо­ру­же­ние Крас­ной Ар­мии при­ни­ма­ет­ся руч­ной пу­ле­мет Мак­си­ма-То­ка­ре­ва, пе­ре­де­лан­ный им из стан­ко­во­го пу­ле­ме­та Мак­си­ма. За руч­ным пу­ле­ме­том с ин­тер­ва­лом в два го­да по­сле­до­вал пер­вый оте­че­ст­вен­ный пис­то­ле­т-пу­ле­мет под ре­воль­вер­ный па­трон.

Срав­ни­тель­ные ис­пы­та­ния пис­то­ле­та-пу­ле­ме­та То­ка­ре­ва и не­мец­ко­го пис­то­ле­та-пу­ле­ме­та сис­те­мы Фоль­ме­ра по­ка­за­ли пре­вос­ход­ст­во на­ше­го об­раз­ца, и он был ре­ко­мен­до­ван для ши­ро­ких вой­ско­вых ис­пы­та­ний.

Про­дол­же­ни­ем по­ле­та твор­че­ской мыс­ли кон­ст­рук­то­ра ста­ло соз­да­ние в 1925 го­ду ав­то­ма­ти­че­ско­го пис­то­ле­та с уд­ли­нен­ным ство­лом под па­трон 7,62 мм, рас­счи­тан­но­го на ве­де­ние ог­ня на боль­шие даль­но­сти. Эта ра­бо­та вплот­ную при­бли­зи­ла кон­ст­рук­то­ра к соз­да­нию его глав­но­го де­ти­ща - пис­то­ле­та ТТ.

Дея­тель­ность То­ка­ре­ва по раз­ра­бот­ке но­вых об­раз­цов стрел­ко­во­го ору­жия бы­ла вы­со­ко оце­не­на Ро­ди­ной - ему бы­ло при­свое­но зва­ние Ге­роя со­циа­ли­сти­че­ско­го тру­да, он - лау­ре­ат Го­су­дар­ст­вен­ной пре­мии, на­гра­ж­ден че­тырь­мя ор­де­на­ми Ле­ни­на и мно­ги­ми дру­ги­ми ор­де­на­ми и ме­да­ля­ми.

Немного истории
Ис­то­рию пис­то­ле­та ТТ мож­но на­чать с кон­ца про­шло­го ве­ка, ко­гда Гу­го Бор­хардт для сво­его са­мо­за­ряд­но­го пис­то­ле­та ка­либ­ра 7,65 мм ис­поль­зо­вал па­трон с без­дым­ным по­ро­хом, ко­то­рый и стал од­ним из пер­вых бо­е­при­па­сов для са­мо­за­ряд­ных пис­то­ле­тов. Мощ­ный па­трон в со­че­та­нии с при­став­ным при­кла­дом по­зво­лял вес­ти из пис­то­ле­та при­цель­ный огонь на дис­тан­ции до двух­сот мет­ров. Че­рез не­сколь­ко лет бра­тья Мау­зе­ры ис­поль­зо­ва­ли усо­вер­шен­ст­во­ван­ный па­трон Бор­хард­та в пис­то­ле­те «Мау­зер» К-96. Но­вый па­трон - 7,63x25 мм «мау­зер» иде­аль­но под­хо­дил для при­ня­той ими кон­цеп­ции пис­то­ле­та-ка­ра­би­на.

Точ­ность стрель­бы на за­пре­дель­ных для обыч­ных пис­то­ле­тов рас­стоя­ни­ях бы­ла пре­вос­ход­ной, хо­тя на­ли­чие де­ле­ний на ре­гу­ли­руе­мом при­це­ле, под­ра­зу­ме­ваю­щее воз­мож­ность ве­де­ния ог­ня на дис­тан­ции в пять­со­т-ты­ся­чу мет­ров, бы­ло труд­но вос­при­ни­мать все­рь­ез. Ко­гда в на­ча­ле XX ве­ка пис­то­лет Мау­зе­ра поя­вил­ся в США, то за па­тро­ном за­кре­пи­лось бо­лее по­нят­ное для аме­ри­кан­ских стрел­ков обо­зна­че­ние - .30 «мау­зер». На про­тя­же­нии со­ро­ка лет, до 1935 го­да, ко­гда в США был раз­ра­бо­тан ре­воль­вер­ный па­трон .357 «маг­нум», мау­зе­ров­ский па­трон был од­ним из са­мых мощ­ных сре­ди всех ре­воль­вер­ных и пис­то­лет­ных бо­е­при­па­сов. И имен­но этот па­трон То­ка­рев вы­брал для сво­его пис­то­ле­та. С це­лью уни­фи­ка­ции тех­но­ло­ги­че­ской ос­на­ст­ки и обо­ру­до­ва­ния па­трон 7,63 мм «мау­зер» был со­гла­со­ван с рус­ским ка­либ­ром 7,62 мм. Под этот ка­либр и был спро­ек­ти­ро­ван пер­вый пис­то­лет То­ка­ре­ва.

Пис­то­лет имел сво­бод­ный за­твор и удар­но-с­пус­ко­вой ме­ха­низм кур­ко­во­го ти­па. Пре­до­хра­ни­тель рас­по­ла­гал­ся спра­ва на за­тво­ре. Пис­то­лет по­зво­лял вес­ти оди­ноч­ный и ав­то­ма­ти­че­ский огонь. Пи­та­ние па­тро­на­ми осу­ще­ст­в­ля­лось из ко­роб­ча­то­го не­отъ­ем­но­го ма­га­зи­на ем­ко­стью 22 па­тро­на, рас­по­ла­гав­ших­ся в шах­мат­ном по­ряд­ке, и сна­ря­жав­ших­ся в не­го из обой­мы, ко­то­рая встав­ля­лась в па­зы за­тво­ра. При­цель­ные при­спо­соб­ле­ния бы­ли рас­счи­та­ны на даль­ность стрель­бы до се­ми­сот мет­ров. Во вре­мя ис­пы­та­ний пис­то­лет по­ка­зал вы­со­кие бал­ли­сти­че­ские ха­рак­те­ри­сти­ки. Вы­иг­рав по всем стать­ям у дру­гих об­раз­цов, он яв­но ус­ту­пал им по мас­се и га­ба­ри­там. Прав­да, по­лу­чен­ный опыт не про­пал да­ром - при раз­ра­бот­ке сле­дую­ще­го об­раз­ца, ко­то­рым и стал бу­ду­щий ТТ, кон­ст­рук­тор по­ста­рал­ся, что­бы все па­ра­мет­ры со­от­вет­ст­во­ва­ли при­ня­тым нор­мам.

Пис­то­лет ТТ соз­да­вал­ся кон­ст­рук­тор­ской груп­пой, воз­глав­ляе­мой Ф.В.Токаревым. Учи­ты­вая важ­ность ра­бо­ты, эта груп­па бы­ла вклю­че­на в со­став соз­дан­но­го в 1927 го­ду на Туль­ском ору­жей­ном за­во­де про­ект­но-кон­ст­рук­тор­ско­го бю­ро, пер­во­на­чаль­но за­ни­мав­ше­го­ся раз­ра­бот­кой но­во­го стрел­ко­во-пу­шеч­но­го воо­ру­же­ния для бур­но раз­ви­ваю­щей­ся со­вет­ской авиа­ции. Спус­тя де­вять лет, бю­ро бы­ло пе­ре­име­но­ва­но в Цен­траль­ное кон­ст­рук­тор­ское бю­ро (ЦКБ), позд­нее ЦКБ-14, а за­тем - в Кон­ст­рук­тор­ское бю­ро при­бо­ро­строе­ния (КБП).

Пер­вые офи­ци­аль­ные ис­пы­та­ния пис­то­ле­та ТТ со­стоя­лись в ию­не 1930 го­да. Ко­мис­сия под пред­се­да­тель­ст­вом В.Ф. Гру­шев­ско­го про­ве­ла по­ли­гон­ные ис­пы­та­ния пис­то­ле­та То­ка­ре­ва вме­сте с пис­то­ле­та­ми Ко­ро­ви­на, При­луц­ко­го и луч­ши­ми ино­стран­ны­ми об­раз­ца­ми сис­тем Валь­те­ра, Брау­нин­га и «Па­ра­бел­лум». Вы­во­ды ко­мис­сии бы­ли од­но­знач­ны­ми: пис­то­лет ТТ яв­ля­ет­ся «наи­бо­лее при­ем­ле­мым и под­хо­дя­щим для при­ня­тия на воо­ру­же­ние при ус­ло­вии, что бу­дут уст­ра­не­ны вы­яв­лен­ные не­дос­тат­ки». Пре­тен­зии ко­мис­сии бы­ли дос­та­точ­но серь­ез­ные - уве­ли­чить мет­кость, по­вы­сить безо­пас­ность и дру­гие. На уст­ра­не­ние по­доб­ных не­дос­тат­ков ино­гда ухо­дят го­ды, То­ка­рев спра­вил­ся за не­сколь­ко ме­ся­цев.

В де­каб­ре 1930 го­да на по­ли­го­не шко­лы «Вы­стрел» вновь со­стоя­лись ис­пы­та­ния пис­то­ле­та ТТ и дру­гих но­вых об­раз­цов. В док­ла­де пред­се­да­те­ля ко­мис­сии К.П. Убо­ре­ви­ча от­ме­ча­лось, что «при ис­пы­та­ни­ях пис­то­лет То­ка­ре­ва дал впол­не удов­ле­тво­ри­тель­ные ре­зуль­та­ты по бою, на­деж­но­сти дей­ст­вия ме­ха­низ­мов и удоб­ст­ву об­ра­ще­ния, вслед­ст­вие че­го счи­таю воз­мож­ным вве­сти его на воо­ру­же­ние».

Ус­пех к пис­то­ле­ту ТТ при­шел в фев­ра­ле 1931 го­да, ко­гда Рев­во­ен­со­вет СССР при­нял ре­ше­ние о за­ка­зе пер­вой пар­тии пис­то­ле­тов в ко­ли­че­ст­ве ты­ся­чи штук для все­сто­рон­них ис­пы­та­ний в вой­сках. Пис­то­ле­ту бы­ло при­свое­но офи­ци­аль­ное на­име­но­ва­ние «7,62-мм са­мо­за­ряд­ный пис­то­лет обр. 1930 го­да». По­вто­ри­лась си­туа­ция со­ро­ка­лет­ней дав­но­сти, ко­гда Ни­ко­лай II ли­шил сво­им ука­зом вин­тов­ку Мо­си­на име­ни, по­ве­лев на­зы­вать ее «7,62-мм вин­тов­ка обр. 1891 го­да». Спра­вед­ли­вость вос­тор­же­ст­во­ва­ла позд­нее, ко­гда пис­то­лет по­лу­чил все­мир­ную из­вест­ность как пис­то­лет ТТ (Туль­ский, То­ка­рев). Еще не­сколь­ко лет пис­то­лет под­вер­гал­ся по­сто­ян­ной мо­дер­ни­за­ции с це­лью уде­шев­ле­ния и уп­ро­ще­ния его про­из­вод­ст­ва. Мас­со­вый вы­пуск на­чал­ся в 1933 го­ду на Туль­ском ору­жей­ном за­во­де и дос­тиг к на­ча­лу Ве­ли­кой Оте­че­ст­вен­ной вой­ны бо­лее 100 ты­сяч штук в год.

Од­на­ко судь­ба ТТ не бы­ла без­об­лач­ной. В те­че­ние мно­гих лет он не мог пол­но­стью вы­тес­нить ре­воль­вер 1895 го­да. Про­из­вод­ст­во его то па­да­ло, то уве­ли­чи­ва­лось вновь, а сза­ди уже на­пи­ра­ли опыт­ные раз­ра­бот­ки дру­гих ору­жей­ни­ков. Глав­ное на­ре­ка­ние от­но­си­лось к ма­лой ем­ко­сти ма­га­зи­на ТТ, ко­то­рый к то­му же час­то вы­па­дал по при­чи­не слу­чай­но­го на­жа­тия на кноп­ку за­щел­ки. По­это­му в 1939 го­ду То­ка­рев соз­дал ва­ри­ант сво­его пис­то­ле­та с ма­га­зи­ном на 12 па­тро­нов в уве­ли­чен­ной ру­ко­ят­ке с ниж­ним рас­по­ло­же­ни­ем за­щел­ки. Вой­на по­ме­ша­ла как это­му опыт­но­му об­раз­цу, так и его, в че­м-то бо­лее со­вер­шен­ным кон­ку­рен­там по­пасть в се­рию, но за­то по­да­ри­ла за­слу­жен­ное при­зна­ние са­мо­му ТТ.

В на­ча­ле вой­ны про­дви­же­ние фа­ши­ст­ских войск до Мо­ск­вы по­ста­ви­ло под уг­ро­зу и Ту­лу, куз­ни­цу рос­сий­ско­го ору­жия. Пра­ви­тель­ст­вом СССР бы­ло при­ня­то ре­ше­ние о пе­ре­но­се обо­рон­но­го про­из­вод­ст­ва на вос­ток стра­ны. Так, вы­пуск пис­то­ле­тов ТТ и ре­воль­ве­ров На­га­на был по­ру­чен Ижев­ско­му ме­ха­ни­че­ско­му за­во­ду. Од­на­ко и в та­ких тя­же­лых ус­ло­ви­ях туль­ские ору­жей­ни­ки смог­ли, ис­поль­зуя ос­тав­шие­ся по­сле эва­куа­ции обо­ру­до­ва­ние и ин­ст­ру­мент и от­ре­мон­ти­ро­вав ста­рые стан­ки, на­ла­дить ре­монт по­сту­паю­щих с фрон­та пис­то­ле­тов и сбор­ку но­вых из ос­тав­ше­го­ся за­де­ла. За два по­след­них ме­ся­ца 1941 го­да ра­бо­чие ре­монт­ных мас­тер­ских за­во­да от­пра­ви­ли на пе­ре­до­вую бо­лее пя­ти­сот пис­то­ле­тов ТТ.

Как толь­ко не­мец­кие вой­ска бы­ли от­бро­ше­ны от Мо­ск­вы, на­ча­лось вос­ста­нов­ле­ние за­во­да, ко­то­рый в счи­тан­ные ме­ся­цы, су­мев вос­ста­но­вить про­из­вод­ст­во и энер­ге­ти­че­ское хо­зяй­ст­во, сно­ва стал ра­бо­тать в пол­ную си­лу. По­сле окон­ча­ния вой­ны мас­со­вое про­из­вод­ст­во пис­то­ле­тов То­ка­ре­ва бы­ло раз­вер­ну­то на Туль­ском, Ижев­ском и Ков­ров­ском за­во­дах. До на­ча­ла пя­ти­де­ся­тых го­дов, ко­гда на сме­ну ТТ при­шел пис­то­лет Ма­ка­ро­ва, эти за­во­ды из­го­то­ви­ли бо­лее мил­лио­на «То­ка­ре­вых».

Конструкция пистолета
Пис­то­лет ТТ в го­ды Ве­ли­кой Оте­че­ст­вен­ной вой­ны яв­лял­ся ос­нов­ным лич­ным ору­жи­ем офи­це­ров и ге­не­ра­лов Со­вет­ской Ар­мии и был пред­на­зна­чен для ве­де­ния ближ­не­го боя на дис­тан­ци­ях до пя­ти­де­ся­ти мет­ров.

Пистолет ТТ. Модель 1933 года


Пис­то­лет пред­став­ля­ет со­бой са­мо­за­ряд­ное ко­рот­ко­стволь­ное ору­жие, в ко­то­ром по­да­ча и до­сы­ла­ние па­тро­на в па­трон­ник, за­пи­ра­ние и от­пи­ра­ние ка­на­ла ство­ла, из­вле­че­ние из па­трон­ни­ка и вы­брос стре­ля­ной гиль­зы осу­ще­ст­в­ля­ют­ся ав­то­ма­ти­че­ски.

Дей­ст­вие ав­то­ма­ти­ки ос­но­ва­но на из­вест­ном прин­ци­пе Брау­нин­га, при ко­то­ром инер­ци­он­ная мас­са от­ка­та об­ра­зу­ет­ся за­тво­ром, сце­п­лен­ным со ство­лом при ко­рот­ком его хо­де. Стрель­ба из пис­то­ле­та ве­дет­ся оди­ноч­ны­ми вы­стре­ла­ми. Пи­та­ние па­тро­на­ми осу­ще­ст­в­ля­ет­ся из плос­ко­го ко­роб­ча­то­го ма­га­зи­на, раз­ме­щен­но­го в ру­ко­ят­ке пис­то­ле­та. Сре­ди оте­че­ст­вен­ных и за­ру­беж­ных пис­то­ле­тов ТТ от­ли­ча­ет­ся вы­со­ки­ми про­бив­ной спо­соб­но­стью и убой­ной си­лой. Эти ка­че­ст­ва обес­пе­чи­ва­ют­ся за счет мощ­но­го па­тро­на и дос­та­точ­но боль­шой дли­ны ство­ла.

Пис­то­лет со­сто­ит из сле­дую­щих час­тей и ме­ха­низ­мов:

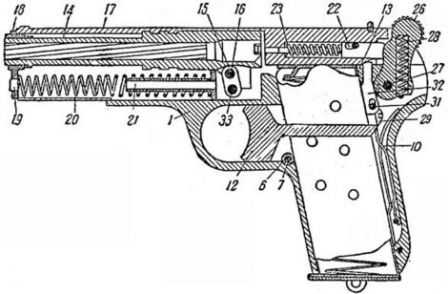

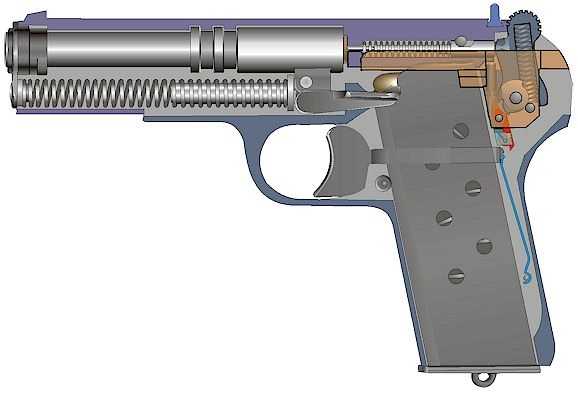

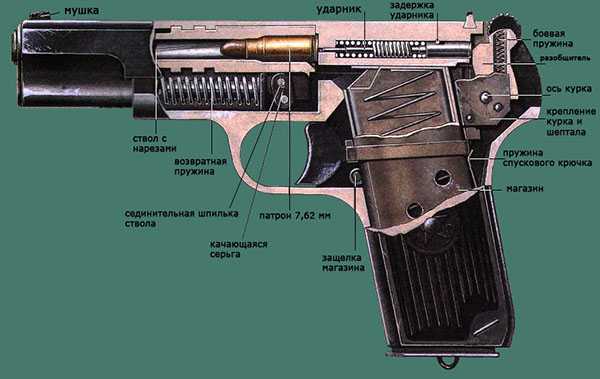

Схема пистолета ТТ


Рам­ка (поз. 15) слу­жит для со­еди­не­ния всех час­тей пис­то­ле­та. Она со­сто­ит из соб­ст­вен­но рам­ки и ко­лод­ки удар­но-с­пус­ко­во­го ме­ха­низ­ма. На ру­ко­ят­ке спе­ци­аль­ны­ми за­кре­п­ляю­щи­ми де­та­ля­ми к план­кам кре­пят­ся ле­вая и пра­вая щеч­ки. Ме­ж­ду ру­ко­ят­кой и спус­ком кре­пит­ся за­щел­ка ма­га­зи­на, ко­то­рая од­но­вре­мен­но яв­ля­ет­ся ог­ра­ни­чи­те­лем хо­да спус­ко­во­го крюч­ка на­зад.

Под­виж­ную часть пис­то­ле­та со­став­ля­ют ствол с серь­гой, за­твор с на­прав­ляю­щей втул­кой и воз­врат­ной пру­жи­ной (поз. 16).

Ствол (поз. 2) име­ет при­лив, в вы­ре­зе ко­то­ро­го на оси по­ме­ща­ет­ся серь­га ство­ла. В со­б­ран­ном со­стоя­нии в ниж­нее от­вер­стие серь­ги встав­ля­ет­ся стер­жень за­твор­ной за­держ­ки. В сред­ней час­ти ство­ла име­ют­ся два по­лу­коль­це­вых вы­ре­за для со­еди­не­ния с вы­сту­па­ми за­тво­ра при за­пи­ра­нии ка­на­ла ство­ла. При от­ка­те ствол упи­ра­ет­ся в дно па­за рам­ки, и по не­му на­чи­на­ет сколь­зить на­прав­ляю­щая втул­ка с за­тво­ром.

За­твор (поз. 1) - су­хар­ный ме­ха­низм для кре­п­ле­ния на­прав­ляю­щей втул­ки с от­вер­стия­ми для ство­ла (ввер­ху) и для на­ко­неч­ни­ка воз­врат­ной пру­жи­ны (вни­зу). В за­тво­ре мон­ти­ру­ют­ся удар­ник и вы­бра­сы­ва­тель, ко­то­рые кре­пят­ся штиф­та­ми. За­твор дви­жет­ся на рам­ке по ее про­доль­ным вы­сту­пам. Дви­же­ние за­тво­ра на­зад ог­ра­ни­чи­ва­ет­ся ос­но­ва­ни­ем на­прав­ляю­ще­го стерж­ня воз­врат­ной пру­жи­ны. При на­ка­те дви­же­ние за­тво­ра и ство­ла впе­ред ог­ра­ни­чи­ва­ет­ся упо­ром серь­ги в стен­ку вы­ре­за при­ли­ва ство­ла, а удар при этом вос­при­ни­ма­ет­ся стерж­нем за­твор­ной за­держ­ки.

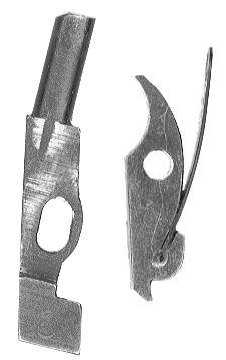

Удар­но-с­пус­ко­вой ме­ха­низм со­сто­ит из спус­ко­во­го крюч­ка, кур­ка с пру­жи­ной, шеп­та­ла с пру­жи­ной, оси и ра­зоб­щи­те­ля. Ра­зоб­щи­тель до­пол­ни­тель­но вы­пол­ня­ет роль пре­до­хра­ни­те­ля от вы­стре­лов при не­пол­но­стью за­пер­том за­тво­ре, по­сколь­ку разъ­е­ди­ня­ет сце­п­ле­ние тя­ги спус­ка с шеп­та­лом при не­пра­виль­ном по­ло­же­нии за­тво­ра.

При­цель­ные при­спо­соб­ле­ния пред­на­зна­че­ны для ве­де­ния при­цель­ной стрель­бы, со­сто­ят из муш­ки и це­ли­ка. Кре­п­ле­ние це­ли­ка осу­ще­ст­в­ля­ет­ся в па­зу за­тво­ра кер­не­ни­ем. Пис­то­лет при­стре­ли­ва­ет­ся на два­дцать пять мет­ров.

Ма­га­зин (поз. 13) слу­жит для раз­ме­ще­ния вось­ми па­тро­нов. Со­сто­ит из ко­роб­ки, по­да­ва­те­ля с пру­жи­ной, крыш­ки и вкла­ды­ша. На ма­га­зи­не име­ют­ся от­вер­стия для ука­за­ния ко­ли­че­ст­ва па­тро­нов. Он встав­ля­ет­ся в ру­ко­ят­ку и фик­си­ру­ет­ся там за­щел­кой, вхо­дя­щей в вы­рез на его пра­вой стен­ке.

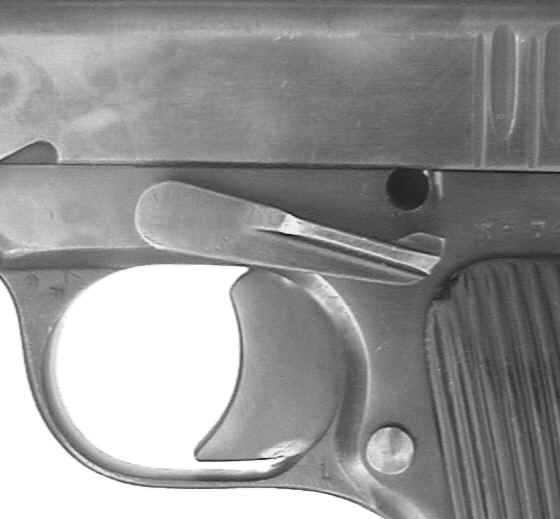

За­твор­ная за­держ­ка удер­жи­ва­ет за­твор в зад­нем по­ло­же­нии, раз­ме­ща­ет­ся с ле­вой сто­ро­ны рам­ки. Стер­жень про­хо­дит че­рез ниж­нее от­вер­стие серь­ги ство­ла и фик­си­ру­ет­ся с про­ти­во­по­лож­ной сто­ро­ны вил­ко­об­раз­ной пру­жи­ной. По­сле из­рас­хо­до­ва­ния па­тро­нов по­да­ва­тель сво­им за­це­пом на­дав­ли­ва­ет на зуб за­твор­ной за­держ­ки, ко­то­рая, по­во­ра­чи­ва­ясь, ос­та­нав­ли­ва­ет за­твор в зад­нем по­ло­же­нии. Для воз­вра­та за­тво­ра впе­ред не­об­хо­ди­мо ли­бо на­жать на гре­бень ло­па­сти за­твор­ной за­держ­ки, ли­бо от­де­лить ма­га­зин, от­вес­ти за­твор на­зад и от­пус­тить.

Взаимодействие частей и механизмов при стрельбе
В ис­ход­ном по­ло­же­нии сна­ря­жен­ный ма­га­зин встав­лен в ру­ко­ят­ку пис­то­ле­та, ку­рок на­хо­дит­ся на пре­до­хра­ни­тель­ном взво­де. Для про­из­вод­ст­ва пер­во­го вы­стре­ла взво­дит­ся ку­рок, за­твор от­во­дит­ся в край­нее зад­нее по­ло­же­ние и рез­ко от­пус­ка­ет­ся. Под дей­ст­ви­ем воз­врат­ной пру­жи­ны за­твор дви­жет­ся впе­ред, за­хва­ты­ва­ет и про­дви­га­ет па­трон в па­трон­ник, вхо­дит в сце­п­ле­ние со ство­лом и в пе­ред­нем край­нем по­ло­же­нии за­пи­ра­ет ка­нал ство­ла. Пис­то­лет го­тов к пер­во­му вы­стре­лу.

При на­жа­тии на спуск пус­ко­вая тя­га на­дав­ли­ва­ет на вы­ступ шеп­та­ла и по­во­ра­чи­ва­ет его, вы­зы­вая рас­це­п­ле­ние с кур­ком, ко­то­рый, под дей­ст­ви­ем бое­вой пру­жи­ны, по­во­ра­чи­ва­ет­ся и уда­ря­ет по удар­ни­ку - про­ис­хо­дит вы­стрел. Об­ра­зо­вав­шие­ся по­ро­хо­вые га­зы, дей­ст­вуя на дно гиль­зы, вы­зы­ва­ют от­кат за­тво­ра. Удер­жи­вае­мый вы­сту­па­ми в па­зах ствол дви­жет­ся вме­сте с за­тво­ром, по­сте­пен­но опус­ка­ясь под дей­ст­ви­ем серь­ги вниз. К то­му вре­ме­ни, ко­гда дав­ле­ние по­ро­хо­вых га­зов упа­дет до безо­пас­но­го зна­че­ния, под­виж­ная сце­п­лен­ная сис­те­ма «за­тво­р-ст­вол» прой­дет око­ло трех мил­ли­мет­ров, и ствол вый­дет из за­це­п­ле­ния с за­тво­ром. Прой­дя еще не­мно­го впе­ред и опус­тив­шись, он уда­ря­ет­ся о рам­ку пис­то­ле­та и ос­та­нав­ли­ва­ет­ся. За­твор вме­сте с удер­жи­вае­мой вы­бра­сы­ва­те­лем в пе­ред­ней ча­шеч­ке гиль­зой про­дол­жа­ет дви­же­ние на­зад. При встре­че с от­ра­жа­те­лем гиль­за вы­бра­сы­ва­ет­ся. Взво­дит­ся ку­рок и за­хо­дит за бое­вой взвод.

Од­но­вре­мен­но за­твор сво­им ско­сом ута­п­ли­ва­ет ра­зоб­щи­тель, рас­це­п­ляя тем са­мым шеп­та­ло и спус­ко­вую тя­гу. Шеп­та­ло, сво­бод­но по­во­ра­чи­ва­ясь, за­хо­дит за бое­вой взвод и за­дер­жи­ва­ет ку­рок во взве­ден­ном по­ло­же­нии. Сле­дую­щий вы­стрел воз­мо­жен толь­ко по­сле по­втор­но­го на­жа­тия на спуск. Вы­стрел про­изой­дет лишь по­сле пол­но­го за­пи­ра­ния ка­на­ла ство­ла, ко­гда ра­зоб­щи­тель мо­жет под­нять­ся в со­от­вет­ст­вую­щую вы­ем­ку за­тво­ра и по­зво­лит спус­ко­вой тя­ге стать пе­ред шеп­та­лом.

При дви­же­нии за­тво­ра впе­ред он за­хва­ты­ва­ет верх­ний па­трон из ма­га­зи­на и до­сы­ла­ет его в па­трон­ник. Для на­прав­ле­ния па­тро­на в па­трон­ник слу­жат ско­сы пе­ред­ней вил­ки ко­лод­ки удар­но-с­пус­ко­во­го ме­ха­низ­ма и скос на ка­зен­ном сре­зе ка­на­ла ство­ла. При под­хо­де за­тво­ра к ство­лу на­чи­на­ет­ся их со­вме­ст­ное дви­же­ние и по­во­рот ка­зен­ной час­ти до пол­но­го сце­п­ле­ния вы­сту­пов. При край­нем пе­ред­нем по­ло­же­нии под­виж­ной сис­те­мы «за­тво­р-ст­вол» ра­зоб­щи­тель под­ни­ма­ет­ся в вы­ем­ку за­тво­ра, по­зво­ляя спус­ко­вой тя­ге сце­пить­ся с шеп­та­лом. Пис­то­лет го­тов к оче­ред­но­му вы­стре­лу.

В пис­то­ле­те нет управ­ляе­мо­го ру­кой пре­до­хра­ни­те­ля или ры­ча­га, сни­маю­ще­го ку­рок с бое­во­го взво­да. Для пре­дот­вра­ще­ния слу­чай­но­го вы­стре­ла ку­рок име­ет пре­до­хра­ни­тель­ный взвод. По­ста­нов­ка кур­ка в пре­до­хра­ни­тель­ное по­ло­же­ние осу­ще­ст­в­ля­ет­ся его по­во­ро­том на не­сколь­ко гра­ду­сов. Зуб шеп­та­ла при этом за­ско­чит за пре­до­хра­ни­тель­ный взвод кур­ка. В этом со­стоя­нии не­воз­мож­но про­из­ве­сти на­жа­тие на спуск и взве­де­ние за­тво­ра. При по­ста­нов­ке кур­ка на пре­до­хра­ни­тель­ный взвод из взве­ден­но­го по­ло­же­ния не­об­хо­ди­мо, удер­жи­вая ку­рок, на­жать на спуск и плав­но вер­нуть ку­рок в не­взве­ден­ное по­ло­же­ние и, от­пус­тив ку­рок, вновь плав­но взве­сти его до по­ста­нов­ки на пре­до­хра­ни­тель­ный взвод.

Разборка и сборка пистолета
Са­мо­за­ряд­ные пис­то­ле­ты - из­де­лия тон­кой ме­ха­ни­ки и тех­но­ло­гии. Для обес­пе­че­ния на­деж­ной ра­бо­ты на­до знать их уст­рой­ст­во, уметь рас­по­зна­вать пер­вые при­зна­ки над­ви­гаю­ще­го­ся тех­ни­че­ско­го не­ду­га. Важ­ным и обя­за­тель­ным ша­гом в этом на­прав­ле­нии яв­ля­ет­ся ов­ла­де­ние на­вы­ка­ми раз­бор­ки и сбор­ки ору­жия. Раз­бор­ка пис­то­ле­та под­раз­де­ля­ет­ся на не­пол­ную (час­тич­ную) и пол­ную.В представленой статье изложена точка зрения автора, ее написавшего, и не имеет никакого прямого отношения к точке зрения ведущего раздела. Данная информация представлена как исторические материалы. Мы не несем ответственность за поступки посетителей сайта после прочтения статьи. Данная статья получена из открытых источников и опубликована в информационных целях. В случае неосознанного нарушения авторских прав информация будет убрана после получения соответсвующей просьбы от авторов или издателей в письменном виде.

Сотрудничество
Реклама на сайте


army.lv

Пистолет Токарева "ТТ", образца 1933 года


Пистолет ТТ (Тульский, Токарева), как следует из его названия, был разработан на Тульском Оружейном заводе легендарным русским оружейником Федором Токаревым. Разработка нового самозарядного пистолета, предназначенного для замены как штатного устаревшего револьвера Наган обр 1895 года, так и различных импортных пистолетов, имевшихся на вооружении в Красной Армии, была начата во второй половине 1920 годов. В 1930 году, после продолжительных испытаний, пистолет системы Токарева рекомендуется к принятию на вооружение, и армия заказывает несколько тысяч пистолетов для войсковых испытаний. В 1934 году по результатам опытной эксплуатации в войсках, на вооружение РККА принимается несколько улучшенный вариант этого пистолета под обозначением “7.62мм самозарядный пистолет Токарева образца 1933 года”. Вместе с пистолетом на вооружение принимается и 7.62мм пистолетный патрон типа “П” (7.62х25мм), созданный на основе популярного мощного патрона 7.63мм Маузер, закупавшегося для имевшихся в большом количестве в СССР пистолетов Mauser C96. Позже были также созданы патроны с трассирующей и бронебойной пулями. Пистолет ТТ обр. 33 года производился параллельно с револьвером Нагана вплоть до начала Великой Отечественной Войны, а затем полностью вытеснил наган из производства. В СССР производство ТТ продолжалось до 1952 года, когда он был официально заменен на вооружении Советской Армии пистолетом ПМ системы Макарова. В войсках ТТ оставался до 1960х годов, и по настоящее время значительное число этих пистолетов законсервировано на армейских резервных складах. Всего в СССР было выпущено примерно 1 700 000 пистолетов ТТ. Кроме того, в конце 1940х – 1950х годах СССР передал документацию и лицензии на производство ТТ ряду стран – союзников, а именно Венгрии, Китаю, Румынии, Северной Корее, Югославии. В этих странах пистолеты ТТ производились как для вооруженных сил, так и для экспорта и коммерческой продажи. Экспортные варианты могли иметь иной калибр (9мм парабеллум) а также неавтоматический предохранитель той или иной конструкции. В Китае и Югославии пистолеты на базе ТТ производятся до сих пор.

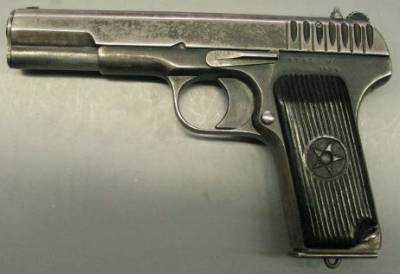

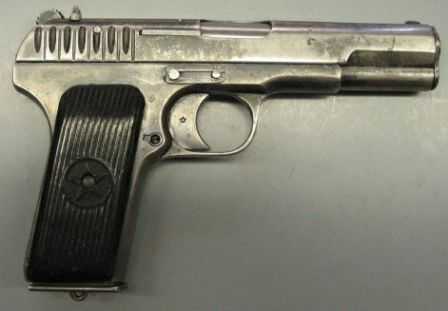

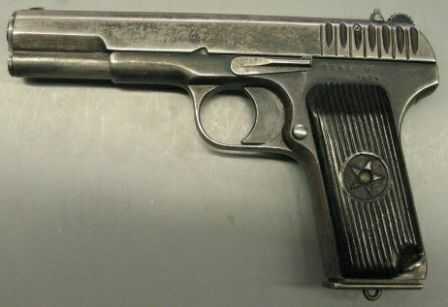

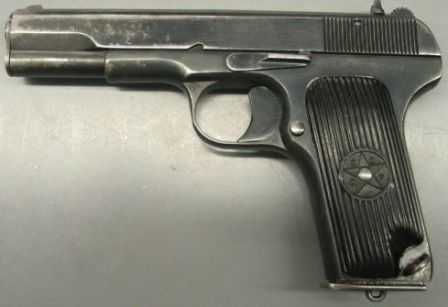

Пистолет Токарева ТТ обр 1933 года (выпуск конца 1930х годов), вид слева

Тот же пистолет, вид справа

Пистолет Токарева ТТ обр 1933 года, послевоенный выпуск

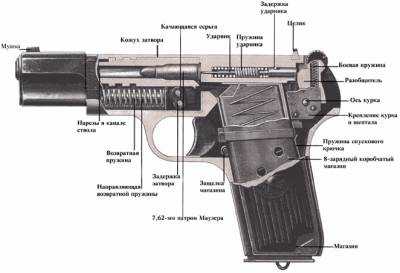

Схема устройства пистолета ТТ

Калибр: 7.62×25мм (7.63мм маузер)
УСМ: Одинарного действия
Длина: 116 мм
Вес: 910 г
Магазин: 8 патронов

Для своего времени пистолет ТТ представлял достаточно совершенное оружие, мощное и надежное, простое в обслуживании и ремонте. Его главными недостатками являлись пониженная безопасность в обращении из-за отсутствия полноценных предохранительных устройств, сравнительно невысокое останавливающее действие легкой 7.62мм пули, и не слишком удобная форма рукоятки. В 1938 – 39 годах проводились работы по принятию на вооружение РККА более современного пистолета, однако в связи с началом войны они не были завершены. В 1942 году был создан, но серийно не выпускался вариант ТТ с двухрядным магазином повышенной емкости.

Пистолет Токарева образца 1933 года построен на основе автоматики, использующей энергию отдачи при коротком ходе ствола. Запирание ствола осуществляется его перекосом в вертикальной плоскости при помощи качающейся серьги (по типу системы Браунинг / Кольт M1911). Запирающие выступы на стволе выполнены по всей его окружности, что упростило изготовление ствола. Ударно-спусковой механизм – курковый, одинарного действия, выполнен в виде единого легкосъемного модуля (впервые в мире). Предохранительных устройств нет, для относительно безопасного ношения пистолета с патроном в патроннике имелся предохранительный полувзвод курка, однако при изношенных частях УСМ падение пистолета с курком на полувзводе могло привести к случайному выстрелу. Прицел открытый, нерегулируемый, пистолеты пристреливались на дальность 25 метров. Щечки рукоятки – пластиковые или деревянные, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Питание патронами – из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина – кнопочная, расположена в основании спусковой скобы слева.

world.guns.ru


Загрузка...

sayga12.ru

Боевая подготовка сотрудников УИС - Пистолет ТТ

Пистолет ТТ (Тульский Токарев) образца 1933 года

     Пистолет "ТТ” создавался конструкторской группой, возглавляемой

    Учитывая важность работы, эта группа была включена в состав созданного в 1927 году на Тульском оружейном заводе проектно-конструкторского бюро, первоначально занимавшегося разработкой нового стрелково-пушечного вооружения для бурно развивающейся советской авиации.

    Спустя девять лет, бюро было переименовано в Центральное конструкторское бюро (ЦКБ), позднее ЦКБ-14, а затем — в Конструкторскоебюро приборостроения. Первые официальные испытания пистолета "ТТ” состоялись в июне 1930 года. Комиссия под председательством В. Ф. Грушевского провела полигонные испытания пистолета Токарева вместе с пистолетами Коровина, Прилуцкого и лучшими иностранными образцами систем Вальтера, Браунинга и "Парабеллум”. Выводы комиссиибыли однозначными: пистолет "ТТ” является "наиболее приемлемым и подходящим для принятия на вооружение при условии, что будут устранены выявленные недостатки”. Претензии комиссии были достаточно серьёзные – увеличить меткость, повысить безопасность и другие.

    На устранение подобных недостатков иногда уходят годы, Токарев справился за несколько месяцев. В декабре 1930 года на полигоне школы "Выстрел” вновь состоялись испытания пистолета "ТТ” и других новых образцов. В докладе председателя комиссии К. П. Уборевича отмечалось, что "при испытаниях пистолет Токарева дал вполне удовлетворительные результаты по бою, надёжности действия механизмов и удобству обращения, вследствие чего считаю возможным ввести его на вооружение”.

    Успех к пистолету "ТТ” пришёл в феврале 1931 года, когда Реввоенсовет СССР принял решение о заказе первой партии пистолетов в количестве тысячи штук для всесторонних испытаний в войсках. Пистолету было присвоено официальное наименование "7,62-мм самозарядный пистолет обр.1930 года”. Повторилась ситуация сорокалетней давности, когда Николай II лишил своим указом винтовку Мосина имени, повелев называть её "7,62-мм винтовка обр. 1891 года”. Справедливость восторжествовала позднее, когда пистолет получил всемирную известность как пистолет "ТТ” (Тульский, Токарев). Ещё несколько лет пистолет подвергался постоянной модернизации с целью удешевления и упрощения его производства. Массовый выпуск начался с 1933 года на Тульском оружейном заводе и достиг к началу Великой Отечественной войны более 100 тысяч штук в год.

    Однако судьба "ТТ” не была безоблачной. В течение многих лет он не мог полностью вытеснить револьвер "наган” образца 1895 года. Производство его то падало, то увеличивалось вновь. И только в ходе боевых действий на фронтах Великой Отечественной войны пистолет "ТТ” получил окончательное признание. В начале войны продвижение фашистских войск до Москвы поставило под угрозу и Тулу, кузницу российского оружия. Правительством СССР былопринято решение о переносе оборонного производства на восток страны. Так, выпуск пистолетов "ТТ” и револьверов Нагана был поручен Ижевскому механическому заводу. Однако и в таких тяжёлых условиях тульские оружейники смогли, используя оставшиеся после эвакуации оборудование и инструмент и отремонтировав старые станки, наладить ремонт поступающих с фронта пистолетов и сборку новых из оставшегося задела. За два последних месяца 1941 года рабочие ремонтных мастерских завода отправили на передовую более пятисот пистолетов ТТ. Как только немецкие войска были отброшены от Москвы, началось восстановление завода, который в считанные месяцы, сумев восстановить производство и энергетическое хозяйство, снова стал работать в полную силу.

    Безусловно, нельзя не отметить и довольно серьёзный вклад конструкторов Ижевского механического завода в деле повышения уровня взаимозаменяемости, надёжности и живучести пистолета (были выявлены причины появления расклинивания ствола и затвора при накате, и внедрены изменения в конструкцию и технологии, в результате которых появление этой задержки было исключено.

    После окончания войны массовое производство пистолетов Токарева было развёрнуто на Тульском, Ижевском и Ковровском заводах. До начала пятидесятых годов, когда на смену "ТТ” пришёл пистолет Макарова, эти заводы изготовили более миллиона пистолетов "ТТ”.

    Автоматика пистолета работает на основе отдачи ствола при его коротком ходе. Сцепление ствола с кожухом-затвором при запирании канала ствола осуществляется с помощью подвижной серьги.

    Ударный механизм - курковый, с открытым расположением курка, в специальном канале которого размещена витая боевая пружина.

    Предохранителя как отдельной детали пистолет не имеет, его роль выполняет предохранительный взвод курка, однако он не обеспечивает достаточной безопасности (в случае случайного падения пистолета на курок возможен излом предохранительного взвода и случайный выстрел). Прицел пистолета открытого типа в виде целика и мушки. Меткость стрельбы из пистолета обеспечивается за счёт низкого расположения оси канала ствола по отношению к рукоятке для уменьшения плеча отдачи, снижения скорости отдачи за счёт применения массивного кожуха затвора, а также за счёт приближения центра тяжести оружия к рукоятке.

Пистолет Токарева ТТ обр. 1933 года (выпуск конца 1930х годов)

Пистолет Токарева ТТ обр. 1933 года (послевоенный выпуск )

Схема пистолета ТТ



Тактико-технические характеристики:

Год выпуска                                                       1933

Калибр, мм                                                         7,62

Длина, мм                                                           195

Длина ствола, мм                                              116

Высота, мм                                                         130

Масса без патронов, кг                                    0,85

Вес со снаряженным магазином, кг              0,94

Ёмкость магазина, патронов                              8

Начальная скорость полёта пули, м/с           420

Скоростерельность, выстр/мин                        30

Прицельная дальность, м                                  50





boepodgotovka.ucoz.ru

Пистолет ТТ. История разработки | Армия и вооружение

Штатным личным оружием самообороны бойцов и командиров Красной Армии в 1920-1930-х годах служили револьверы «Наган«, которые к тому времени устарели не столько морально, сколько конструктивно. Невысокая скорострельность «Нагана«, обусловленная неудобством и длительностью заряжения и экстракции стрельных гильз , требовало его замены на более перспективный образец. Альтернативой мог стать самозарядный пистолет, у которого было автоматизировано только перезаряжение (отпирание канала ствола, извлечение и эктракция стрельной гильзы, взведение ударного механизма, запирание канала ствола), а спуск осуществляется вручную.

До Октябрьской революции вопрос о перевооружении армии оружием такого рода считался несвоевременным: только офицеры могли в частном порядке закупать некоторые официально разрешенные пистолеты. До конца 1930-х годов на вооружении РККА наряду с револьверами «Наган« находились и зарубежные пистолеты разных систем и калибров. что крайне затрудняло ремонт оружия и его снабжение патронами.

В начале 1920-х годов советское военное руководство приняло решение о принятии на вооружение Красной Армии единого штатного пистолета. Чтобы не зависеть от поставок из-за границы, требовалось наладить собственное производство. Однако у советского государства в 1980-1925 годах возможностей для полного перевооружения армии не было, поэтому пришлось начать с отбора и принятия на вооружение лучших из уже имевшихся отечественных образцов с последующим улучшением их характеристик Параллельно велись научно-исследовательские и конструкторские работы в Артиллерийском управлении (АУ), создавались специализированные конструкторские бюро. Но для преодоления серьезного отставания от Запада требовалась материально-техническая база, которой в первые послевоенные годы не было.

Разработка пистолетов в Советской России была начата практически с нуля. Руководство военного ведомства взяло курс на создание нового самозарядного пистолета., объявив среди отечественных конструкторов конкурс. В 1923 году к разработке нового оружия под патрон 7,65х17 «Браунинг« приступили оружейники С.А.Коровин, С.А.Прилуцкий и другие. Несколько лет ушло на проектирование и изготовление более-менее приемлемой модели пистолета. В 1927-1928 годах 50 пистолетов системы Коровина проходили конкурсные испытания наряду с основным конкурентом — пистолетом Прилуцкого, а также германским «Вальтером«. В сравнительных тестах на безотказность пистолет Коровина показал не самые лучшие результаты — 9 задержек на 110 выстрелов; зато по кучности боя он оказался лучше «Вальтером« . По итогам испытаний Артиллерийский комитет АУ отдал предпочтение пистолету Прилуцкого, но при условии доработки, после чего планировалось заказать Тульскому оружейному заводу опытную партию 500 единиц для широкомасштабных войсковых испытаний.

Первая система артиллерийского и пехотного вооружения РККА, утвержденная на заседании Реввоенсовета СССР 22 мая 1929 года на первую пятилетку, в числе прочего придусматривала разработать: …пункт Ж. Индивидуальное оружие пехоты…

б) Малый пистолет…калибр 7,62 мм, вес(без магазина) не более 600 г, магазин на 9 патронов.

в) Большой пистолет..калибр 7,62 мм, вес (с магазином) не более 2500г, магазин на 20-25 патронов.

Это было связано с тем, что Артком пересмотрел свою концепцию короткоствольного оружия личной самообороны. Многолетние испытания позволили существенно уточнить основные требования к самому оружию и боеприпасам. В соответствии с тактико-техническими требованиями пистолет должен обладать надежным останавливающим действием пули на расстоянии до 50 метров при небольшом весе и габаритах.

Руководство Арткома пришло к мнению, что самые напряженные моменты боя, когда военнослужащий вынужден воспользоваться оружием самообороны, крайне необходимо, чтобы пораженный противник сразу же перестал приковывать к себе внимание стрелка. Это позволило бы стрелку немедленно перевести огонь на другого противника, поскольку в подобные моменты боя численный перевес противника весьма вероятен. Отсюда следует, что сравнительно маломощный 7,65-мм пистолетный патрон «Браунинг«, под который первоначально проектировались первые советские пистолеты с невысоким убойным и останавливающим действием пули, более подходил для гржданского оружия самообороны, чем для военного.

У советских оружейников тогда уже имелся некоторый практический задел, поскольку в Советском Союзе одновременно с созданием новых пистолетов шли комплексные работы с пистолетными боеприпасами, а на Подольском патронном заводе 46 в конце 1920-х годов удалось освоить производство зарубежных пистолетных патронов, в том числе 7,65×17 «Браунинг«, 7.63×25 «Маузер«, 9×23 « Штейер«. После ряда обширных исследовании военные наконец-то смогли определиться по самому важному для себя вопросу: для вновь проектируемых пистолетов выбрали очень мощный и довольно популярный у нас германский пистолетный патрон 7.63×25 — Маузера. Немаловажную роль здесь сыграло то обстоятельство, что 7.63-мм пистолеты «Маузер« К.96 и патроны под него еще перед Первой мировой войной закупались в больших количествах у ведущей германской оружейной фирмы Deutsche Waffen und Munilionsfabriken A.G. (DWM) в г. Карлсруэ для офицерского состава Российской Императорской армии, а после гражданской войны — для НКВД. Таким образом, патрон 7.63×25 «Маузер» был хорошо известен нашим военным и оружейникам: он обеспечивал необходимое останавливающее действие пули. При попадании и противника на расстоянии до 50 м практически исключались возможность его дальнейшего движения или сопротивления — он уже не мог произвести ответный выстрел или бросить гранату.

Были уточнены и тактико-технические требования к новому пистолету. Учитывал, что, в отличие от других видов стрелкового оружия, он используется сравнительно редко, быстрота открытия огня и меткость стрельбы должны были обеспечить оптимальную и меткость поражения живых целей — как при стрельбе с прицеливанием, так и навскидку. По той же причине в новом оружии необходимо было обеспечить надежную и безотказную работу всех механизмов пистолета в любых условиях, даже при плохом уходе за ним: предполагалось предусмотреть хорошую защиту автоматики от пыли, грязи и т.п., а также максимальную безопасность в обращении. При стрельбе на дальность до 50 м кучность боя пистолета должна была составлять не менее: r50 — 6-8 см, r100 — 12-16 см.

В 1929 г. C.A.Коровин и С.А.Прилуцкий вынуждены были переделать свои пистолеты под 7.63-мм пистолетный патрон «Маузер«. Кроме них в конкурсе на создание новых пистолетов принял участие и Ф.В.Токарев, параллельно работавший над проектированием автоматической винтовки. Опытный оружейник отлично понимал, что для кардинального решения проблемы, над которой уже несколько лет безуспешно бились его конкуренты, требуется более оригинальный образец с принципиально новым конструктивным решением.

Токарев использовал наиболее удачные технические решения, которые нашли применение в пистолете-карабине (как тогда назывался пистолет-пулемет) его же конструкции под пистолетный патрон 7.63×25. От этого образца из-за многочисленных проблем Артком АУ летом 1928 г. отказался.

Большой автоматический пистолет Токарева образца 1929 года по своему внешнему виду очень напоминал пистолет-карабин. Автоматика работала по принципу отдачи свободного затвора. Ударный механизм — куркового типа с наружным расположением курка. Спусковой механизм допускал возможность выбора вида огня. Флажковый предохранитель располагался с левой стороны рамки. Питание осуществлялось из секторного магазина ёмкостью 22 патрона. Оригинальная особенность пистолета — снаряжение магазина, осуществляемое не только по одному патрону, но и непосредственно из 10-зарядной пластинчатой обоймы, вставлявшейся в пазы, расположенные в передней части кожуха-затвора. При опорожнении магазина затвор оставался в открытом положении на затворной задержке, что служило сигналом стрелку о необходимости перезарядить оружие. Прицельные приспособления, состоявшие из мушки и секторного прицела, были рассчитаны на дальность стрельбы до 700 м — она обеспечивалась не только длинным стволом, но и наличием деревянного цевья и возможностью крепления к пистолету деревянной кобуры-приклада.

В тактическом плане подобный автоматический пистолет мог претендовать не на роль оружия личной самообороны. а должен был заменить другие образцы, в первую очередь, у командного состава, а также у артиллерийских расчетов и экипажей в бронетанковых войсках и ВВС. Главное его преимущество — возможность ведения стрельбы непрерывными очередями на ближних дистанциях до 500-700 м.

Малый автоматический пистолет Токарева отличался от своего прототипа уменьшенными массой и габаритами, а также небольшими изменениями в конструкции. Однако принципиальные конструкторские недостатки, присущие этому оружию, так и не были устранены.

И хотя обе модели отличались высокими баллистическими данными: большой начальной скоростью пули, высокой меткостью и кучностью стрельбы, увеличенной ёмкостью магазина — все их плюсы сводились на нет высоким темпом стрельбы (1000 выстрелов в минуту) и большим количеством задержек при стрельбе.

Поэтому Токарев обратился к опыту других, более удачных конструкций пистолетов.

Новый образец ТТ стал самозарядным пистолетом калибра 7.62х25 мм, разработанный на основе пистолета Браунинга «Кольт М1911″. Автоматика пистолета работает на основе отдачи ствола при его коротком ходе. Запирание ствола осуществляется его перекосом в вертикальной плоскости при помощи качающейся серьги. УСМ — курковый, одинарного действия (не самовзводный). Предохранителя как отдельной детали пистолет не имеет. Его роль выполняет предохранительный взвод курка, исключающий возможность перезаряжения и накола капсюля патрона, находящегося в патроннике. Однако, достаточной безопасности он не обеспечивает. В случае случайного падения пистолета на курок возможен излом предохранительного взвода и случайный выстрел. Прицельные приспособления пистолета открытого типа, состоят из нерегулируемого целика и мушки. Щечки рукоятки изготавливались из дерева или пластика. Питание ТТ из однорядных магазинов емкость 8 патронов. Защелка магазина выполнена в виде кнопки, расположена на рукоятки у основания спусковой скобы. Меткость стрельбы из пистолета обеспечивается за счет низкого расположения оси канала ствола по отношению к рукоятке для уменьшения плеча отдачи, снижения скорости отдачи за счет применения массивного кожуха-затвора, а также за счет приближения центра тяжести оружия к рукоятке. Для обеспечения удобной, простой и быстрой разборки и, сборки оружия многие детали выполнены в виде отдельных блоков и агрегатов. Так, все детали ударно-спускового механизма объединены в одной колодке, которая легко отделяется и присоединяется при разборке и сборке оружия.

Пистолет Токарева ТТ обр 1933 года (выпуск конца 1930х годов), вид слева

Пистолет Токарева ТТ обр 1933 года (выпуск конца 1930х годов), вид справа

Пистолет Токарева ТТ обр 1933 года, послевоенный выпуск


Схема устройства пистолета ТТ

Пистолет ТТ состоял на вооружение офицеров и генералов Красной армии. НКВД, СМЕРШ, МГБ и им подобные «органы» получали в свое распоряжение не серийные ТТ, а более качественные – из лучших сортов оружейной стали, более подогнанные и длиннее серийных моделей на 30 мм. Производился пистолет Тульским оружейным заводом, во время ВОВ производство ТТ было,также развернуто на Ижевском и Ковровском заводах. Производство прекращено в 1952 году. В СА был заменен на пистолет Макарова – ПМ. На базе пистолета Токарева конструктором Севрюгиным в пятидесятые годы были созданы две модели спортивных пистолетов: Р-3 и Р-4. Пистолет Р-3 имел свободный затвор и стрелял патронами калибра 5,6 мм, для модели Р-4 была разработана приставная кобура — приклад, которая крепилась к задней части рукоятки. Пистолет ТТ поставлялись в рамках «помощи» дружественным СССР странам. В некоторых из них они производились или производятся до сих пор.

Краткое описание некоторых наиболее известных модификаций ТТ произведенных за рубежом:

Тип-54 китайская версия ТТ, отличатся от оригинала более узкой рукояткой и маркировкой на китайском. Остальные детали взаимозаменяемы.
Тип-68 – данный пистолет выпускается в КНР с конца 60х. Основное отличие это меньшие размеры, рассчитанные под руку среднестатистического Корейца. Защелка магазина перенесена в нижнюю часть рукоятки.
Тип-48 производился с пятидесятых годов в Венгрии. От оригинала отличается только Венгерским гербом на рукоятке. Модификация этого пистолета под обозначением ТТ-58 производится по сей день.
«Токагипт 58″ ( Tokagypt 58) еще один венгерский вариант ТТ производимый фирмой FEG (Будапешт). Имеет более современный дизайн и калибр 9х19 Para. Поставлялся на вооружение Египетской армии. На гражданском рынке этот пистолет продавался под обозначением «FEG Firebird».
М-57 югославский вариант ТТ. Оснащен предохранителем, рукоятка удлинена, а магазин вмещает 9 патронов.

Пистолет Токарева и его модификации состоял на вооружении 25 стран мира. В настоящее время в России предлагаются к продаже травматические пистолеты «ТТ-Лидер», представляющий собой боевой пистолет, переделанный под стрельбу патронами калибра 10х32 ТТ с резиновой пулей. Производитель ЗАО «Байкал».
Тактико-технические характеристики:

Калибр, мм :

7.62

Патрон :

7.62х25 ТТ

Общая длина, мм :

195

Длина ствола, мм :

116

Масса без патронов, г :

850

Прицельная дальность стрельбы, м:

50

Начальная скорость пули, м/c :

430

Емкость магазина, патронов :

8

—————

источник: журнал «Оружие« 7. 2003 «Всё о пистолете ТТ«

Обсудить на форуме

warinform.ru

Пистолет Токарева ТТ обр 1933 года - Россия - Пистолеты/револьверы - Каталог статей

ТТ обр 1933 года

ТТ обр 1933 года, послевоенный выпуск

Схема устройства пистолета ТТ

Калибр    7,62 мм
Длина    195 мм
Длина ствола    116 мм
Масса со снаряженным магазином    940 гр
Начальная скорость полета пули    420 м/с
Скорострельность    30 в/м
Емкость магазина    8 патронов
Прицельная дальность    50 метров

Пистолет ТТ (Тульский, Токарева), как следует из его названия, был разработан на Тульском Оружейном заводе легендарным русским оружейником Федором Токаревым. Разработка нового самозарядного пистолета, предназначенного для замены как штатного устаревшего револьвера Наган обр 1895 года, так и различных импортных пистолетов, имевшихся на вооружении в Красной Армии, была начата во второй половине 1920 годов. В 1930 году, после продолжительных испытаний, пистолет системы Токарева рекомендуется к принятию на вооружение, и армия заказывает несколько тысяч пистолетов для войсковых испытаний. В 1934 году по результатам опытной эксплуатации в войсках, на вооружение РККА принимается несколько улучшенный вариант этого пистолета под обозначением "7.62мм самозарядный пистолет Токарева образца 1933 года". Вместе с пистолетом на вооружение принимается и 7.62мм пистолетный патрон типа "П" (7.62х25мм), созданный на основе популярного мощного патрона 7.63мм Маузер, закупавшегося для имевшихся в большом количестве в СССР пистолетов Mauser C96. Позже были также созданы патроны с трассирующей и бронебойной пулями. Пистолет ТТ обр. 33 года производился параллельно с револьвером Нагана вплоть до начала Великой Отечественной Войны, а затем полностью вытеснил наган из производства. В СССР производство ТТ продолжалось до 1952 года, когда он был официально заменен на вооружении Советской Армии пистолетом ПМ системы Макарова. В войсках ТТ оставался до 1960х годов, и по настоящее время значительное число этих пистолетов законсервировано на армейских резервных складах. Всего в СССР было выпущено примерно 1 700 000 пистолетов ТТ. Кроме того, в конце 1940х - 1950х годах СССР передал документацию и лицензии на производство ТТ ряду стран - союзников, а именно Венгрии, Китаю, Румынии, Северной Корее, Югославии. В этих странах пистолеты ТТ производились как для вооруженных сил, так и для экспорта и коммерческой продажи. Экспортные варианты могли иметь иной калибр (9мм парабеллум) а также неавтоматический предохранитель той или иной конструкции. В Китае и Югославии пистолеты на базе ТТ производятся до сих пор.

Для своего времени пистолет ТТ представлял достаточно совершенное оружие, мощное и надежное, простое в обслуживании и ремонте. Его главными недостатками являлись пониженная безопасность в обращении из-за отсутствия полноценных предохранительных устройств, сравнительно невысокое останавливающее действие легкой 7.62мм пули, и не слишком удобная форма рукоятки. В 1938 - 39 годах проводились работы по принятию на вооружение РККА более современного пистолета, однако в связи с началом войны они не были завершены. В 1942 году был создан, но серийно не выпускался вариант ТТ с двухрядным магазином повышенной емкости.

Пистолет Токарева образца 1933 года построен на основе автоматики, использующей энергию отдачи при коротком ходе ствола. Запирание ствола осуществляется его перекосом в вертикальной плоскости при помощи качающейся серьги (по типу системы Браунинг / Кольт М1911). Запирающие выступы на стволе выполнены по всей его окружности, что упростило изготовление ствола. Ударно-спусковой механизм - курковый, одинарного действия, выполнен в виде единого легкосъемного модуля (впервые в мире). Предохранительных устройств нет, для относительно безопасного ношения пистолета с патроном в патроннике имелся предохранительный полувзвод курка, однако при изношенных частях УСМ падение пистолета с курком на полувзводе могло привести к случайному выстрелу. Прицел открытый, нерегулируемый, пистолеты пристреливались на дальность 25 метров. Щечки рукоятки - пластиковые или деревянные, с крупным вертикальным рифлением. В нижней части рукоятки имеется антабка для пистолетного ремня. Питание патронами - из отъемных однорядных коробчатых магазинов емкостью 8 патронов. Защелка магазина - кнопочная, расположена в основании спусковой скобы слева.
Производственная статистика следующая:
в 1933 году было выпущено 6785 пистолетов ТТ,
в 1934 году - 47150,
в 1935 году - 38488,
в 1936 - неизвестно,
в 1937 году - 59824,
в 1938 году - 87022,
в 1939 - 1940 - неизвестно,
в 1941 году - 120903,
в 1942 году - 161485
Пистолет популярен своей надежностью, высокой пробивной способностью пули, достаточной меткостью стрельбы. Состоял на вооружении в 25 странах. В настоящее время выпускается за границей под индексами:
Type 51 - в Китае
Type 68 - в Корее
Tokagypt 58 - в Венгрии (под патрон 9х19 Para)
М 57 - Югославия (магазин на 9 патронов)

Также стоит отметить ТТ "Лидер" - травматический пистолет под патрон 10х32Т, который получают переделыванием из ТТ со старых складских запасов. Внешние клейма оставляют оригинальными, замене подлежит только ствол и небольшая переделка затвора у дульного среза (растачивают под больший диаметр ствола)

calibr.ucoz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
