СВТ. Карьера винтовки - Стрелковое оружие и боеприпасы,гранаты

22. Шарнирная верхняя антабка винтовки СВТ-40
23. Упрощенная верхняя антабка на верхнем ложевом кольце винтовки СВТ-40

В начале 1941 г. комиссия во главе с Председателем Совнаркома В.М. Молотовым и с участием главных заказчиков Наркома обороны С.К. Тимошенко, Начальника Генштаба Г.К. Жукова. Наркома внутренних дел Л.П. Берии, решала вопрос о заказе винтовок на текущий год. Предлагалось включить в заказ только самозарядные винтовки, но активное сопротивление Наркомата вооружения, сознававшего трудности быстрого развертывания такого производства, позволило сохранить в плане магазинные винтовки и продолжить их производство. В утвержденный СНК СССР и ЦК ВКП(б) 7 февраля план заказов вооружения на 1941 г. вошли I 800 тыс. винтовок, из них -1 100 тыс. самозарядных (заметим, что. в тот же план был заложен выпуск 200 тыс. пистолетов-пулеметов Шпагина - пока еще представлявших собой вспомогательное оружие).

Устройство СВТ

Конструкция винтовки включает несколько узлов: ствол со ствольной коробкой, газоотводным механизмом и прицельными приспособлениями, затвор, ударно-спусковой механизм, ложу со ствольной накладкой и магазин. Ствол снабжен многощелевым дульным тормозом и имеет прилив для крепления штыка. Автоматика с газовым двигателем, газовой камерой с патрубком и коротким ходом газового поршня. Пороховые газы отводятся через боковое отверстие в стенке ствола в расположенную над стволом камеру, снабженную газовым регулятором, изменяющим количество отводимых газов. По окружности регулятора расположены 5 отверстий разного диаметра (диаметр указан на боковых плоскостях пятигранной головки регулятора, выступающей впереди газовой камеры). Это позволяет в широких пределах приспосабливать работу автоматики к условиям времени года, состоянию винтовки и типу патрона. Попавшие в полость камеры газы по продольному каналу регулятора подаются к трубчатому поршню, накрывающему патрубок газовой камеры. Поршень со штоком и отдельным толкателем передают импульс пороховых газов затвору и возвращаются вперед под действием собственной пружины. Отсутствие постоянной связи штока газового поршня с затвором и частично открытая сверху ствольная коробка позволяют снаряжать магазин из обоймы.

Затвор состоит из остова и стебля, играющего роль ведущего звена. Рукоятка заряжания выполнена заодно со стеблем затвора и расположена справа. Запирание канала ствола производится перекосом задней части остова затвора вниз. При откате затвора назад наклонные пазы в задней части его стебля, взаимодействуя с боковыми выступами остова, поднимают его заднюю часть, выводя из зацепления со ствольной коробкой. В остове затвора смонтированы ударник и подпружиненный выбрасыватель, в канал стебля вставлена возвратная пружина с направляющим стержнем и трубкой. Другим концом возвратная пружина упирается во втулку в задней части ствольной коробки. Втулка служит ограничителем движения затвора назад, в ней высверлен канал для прохода шомпола при чистке винтовки. В ствольной коробке смонтированы отражатель с остановом затвора. Останов задерживает затвор в заднем положении по израсходовании патронов.

Ударно-спусковой механизм куркового типа собран на отделяемом основании (спусковой скобе), крепящемся снизу к ствольной коробке. Спуск - с предупреждением. При нажатии на спусковой крючок его верхняя часть толкает вперед спусковую тягу, та поворачивает коромысло (шептало). Коромысло освобождает боевой взвод, выполненный на головке курка, и курок под действием винтовой боевой пружины наносит удар по ударнику. Если затвор не заперт, автоспуск удерживает курок от поворота. Разобщителем служит направляющий стержень боевой пружины -при повороте курка вперед стержень, отжимая стойку спусковой тяги, опускает тягу, ее выступ соскакивает с уступа коромысла и последнее под действием боевой пружины возвращается верхним концом вперед и готово захватить боевой взвод курка при откате подвижной системы. Хотя более надежным считается разобщитель, работа которого прямо связана с движением затвора, схема, принятая в СВТ, работает вполне надежно и к тому же достаточно проста. Флажковый неавтоматический предохранитель смонтирован позади спускового крючка и поворачивается в поперечной плоскости. При повороте флажка вниз он запирает спуск.

Питание производится из отъемного коробчатого металлического магазина секторной формы с шахматным расположением 10 патронов. Патрон с выступающей закраиной гильзы заставил принять ряд мер для предотвращения цепляния патронов друг за друга при подаче - подобран радиус кривизны коробки магазина, а поверхность подавателя спрофилирована так, что закраина каждого верхнего патрона находится впереди закраины нижнего; на внутренних стенках корпуса магазина выполнены выступы, удерживающие патроны от осевого смешения (в этом магазин СВТ походил на 15-зарядный магазин винтовки Симонова). По сравнению с СВТ-38, магазин СВТ-40 облегчен на 20 I. Пазы передней части крышки ствольной коробки и большое верхнее окно позволяли снаряжать установленный на винтовке магазин из стандартной обоймы на 5 патронов от винтовки обр. 1891/30г.

На дульной части ствола на стойке укреплена цилиндрическая мушка с предохранителем. Планка секторного прицела нарезана до 1500 м с промежуточными делениями, соответствующими каждым 100 м. Отметим, что в самозарядной винтовке пошли на формальное уменьшение прицельной дальности, на котором многие специалисты настаивали уже в Первую мировую войну. Винтовка пристреливается без штыка. Ложа - деревянная, цельная, с пистолетным выступом шейки и металлическим затылком приклада, впереди цевья ствол и газовый поршень укрыты перфорированным металлическим кожухом. Имелась и деревянная ствольная накладка. Для уменьшении тепловых поводок ствола и нагревания деревянных деталей, а также снижения массы, в металлическом кожухе и в ствольной накладке выполнены сквозные отверстия. Антабки для ремня сделаны на прикладе и ложевом кольце. Штык- клинковый, с односторонней заточкой и деревянными накладками рукоятки, на ствол крепится снизу Т-образным пазом, упором и защелкой.

Поскольку снайперские винтовки в то время создавались на основе обычных, был принят и снайперский вариант СВТ. Он отличайся более тщательной отделкой канала ствола и выступом (приливом) с левой стороны ствольной коробки для крепления изогнутого кронштейна с прицелом ПУ 3,5-кратного увеличения (этот прицел был принят именно для винтовки СВТ, а на магазинную снайперскую винтовку обр. 1891/30г. его приспособили позже). Крепление прицела выполнялось так, чтобы по нему не била стреляная гильза, вылетавшая из окна ствольной коробки. Масса СВТ с прицелом ПУ 4,5 кг. На основе СВТ был создан п самозарядный карабин.

Хорошо известно, что в 1939-1940гг. формировалась новая система вооружения Красной Армии. СВТ - вкупе с пистолетом Воеводина, пистолетом-пулеметом Шпагина (ППШ). станковым пулеметом Дегтярева (ДС) и крупнокалиберным Дегтярева-Шпа-гина (ДШК), противотанковым ружьем Рукавишникова - должна была составить новую систему стрелкового вооружения. Из приведенного перечня пистолет и ПТР не дошли до серии, пулемет ДС пришлось снимать с производства из-за технологической недоведен-ности, а ДШК и ППШ, опиравшиеся на уже имевшийся потенциал производства, отлично себя зарекомендовали. У СВТ оказалась своя судьба. Наиглавнейшими ее недостатками стали невозможность быстрого наращивания производства в требуемых войной масштабах и сложность быстрого обучения пополнений обращению с таким оружием.

24. Предохранитель СВТ-40 в выключенном положении
25,26. Предохранители СВТ-40 различного исполнения во включенном положении

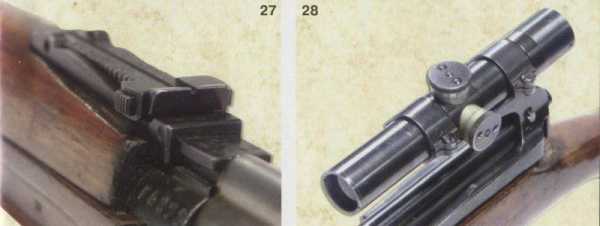

27. Секторный прицел винтовки СВТ-40
28. Оптический прицел ПУ на винтовке СВТ-40. Вид спереди слева

Война всегда вызывает скачкообразный рост потребности в оружии на фоне резкого сжатия сроков развертывания мощностей, снижения качества материалов и средней квалификации привлекаемых к производству рабочих, быстрого износа оборудования. Катастрофическое развитие событий на фронте только отягчало эти факторы для советской промышленности. Потери оружия были чрезвычайно велики. На 22 июня 1941 г. РККА была в целом обеспечена стрелковым оружием (хотя в ряде западных округов отмечалось отсутствие его запаса ). В действующей армии числилось 7 720 ООО винтовок и карабинов всех систем. В июне - декабре было изготовлено 1567 141 единиц этого оружия, потеряно же 5 547 500 (т.е. около 60%), пистолетов-пулеметов за тот же период утрачено 98 700 (около половины), а изготовлено 89 665. К 1 января 1942 г. в Красной Армии насчитывалось около 3 760 000 винтовок и карабинов и 100 000 пистолетов-пулеметов. В не менее тяжелом 1942 г. в армию поступило 4 040 000 винтовок и карабинов, потеряно 2 180 000. О потерях личного состава за этот период спорят до сих.пор. Но в любом случае, речь шла уже не о пополнении войск, а фактически о срочном формировании и вооружении новой армии.

Имевшиеся резервы и мобилизационные запасы не спасали положения и поэтому возврат к старой доброй "трехлинейке", которая была в производстве в 2,5 раза дешевле и куда проще, стал более чем оправданным. Отказ от расширения производства СВТ в пользу давно освоенной магазинной винтовки и менее сложных пистолетов-пулеметов, по сути, в создавшихся условиях позволил обеспечить армию оружием.

Заметим, что отказались не от самой винтовки, а от ее роли основного вооружения. Производство СВТ продолжалось по мере сил. В 1941 г. из запланированных 1 176 000 обычных и 37 500 снайперских СВТ-40 было изготовлено соответственно 1 031 861 и 34 782. Из Тулы производство СВТ эвакуировали на Урал, в Медногорск, где в течение первого же месяца удалось собрать из вывезенного задела 7000 винтовок, а перерыв от момента прекращения производства в Туле до начала его восстановления в Медногорске составил всего 38 дней. В январе 1942 г. выпуск винтовок Токарева практически довели до прежнего "тульского" уровня. Но когда здесь боролись за доведение выпуска СВТ до 50 тысяч в месяц. Ижевский завод уже получил задание выдавать магазинных винтовок до 12 тысяч в сутки (в воспоминаниях тогдашнего заместителя Наркома вооружения В.Н. Новикова описано, каких усилий стоило сделать коллективу завода это к концу лета 1942 г.). План на 1942 г. предполагал уже только 309 000 и 13 000 снайперских СВТ, выпушено же было 264 148 и 14 210. Для сравнения - магазинных винтовок и карабинов за 1941 г. изготовили 1 292 475, а в 1942 г. - 3 714 191.

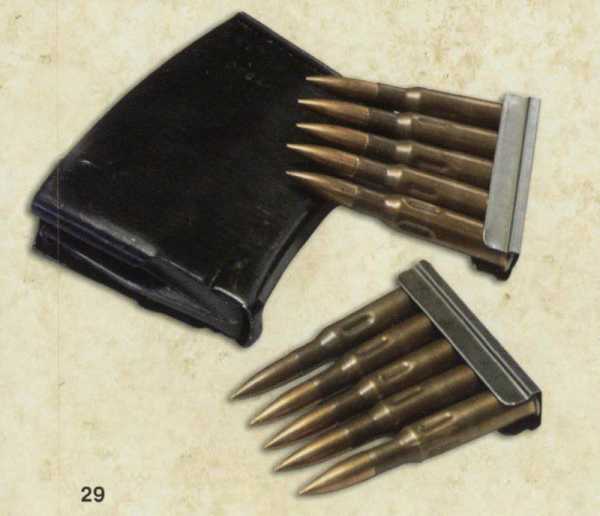

29. Магазин винтовки СВТ (виден ступенчатый подаватель) и обоймы (с учебными 7,62-мм винтовочными патронами)

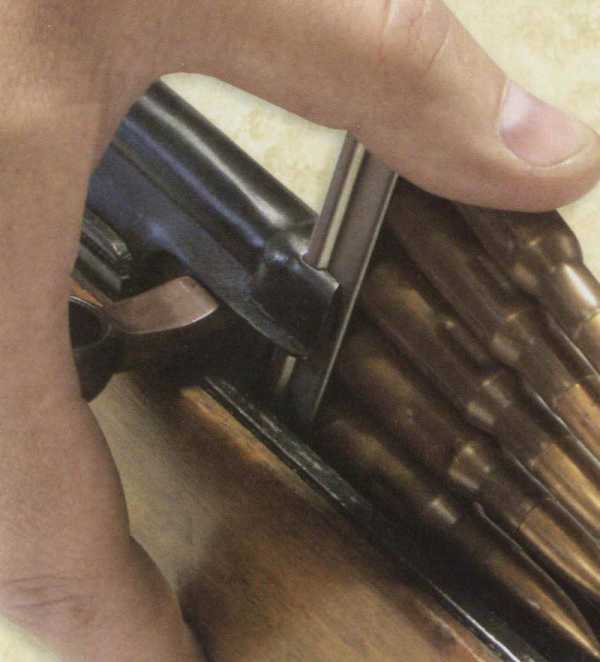

30. Снаряжение магазина СВТ патронами из обоймы (здесь - учебными)

31. Магазин СВТ, снаряженный учебными патронами

По солдатской традиции, СВТ получила неофициальное прозвище "Света", ей стали приписывать капризный женский характер. Жалобы, поступавшие из войск, сводились в основном к сложности винтовки в освоении, обращении и уходе. Наличие мелких деталей обусловило и высокий процент выхода этого оружия из строя в связи с их утерей (31%, в то время, как у магазинной винтовки обр. 1891/30г. он, конечно, был куда ниже -всего 0,6%). Некоторые моменты работы с СВТ действительно были сложны для массового оружия. Например, перестановка регулятора требовала применения ключа и была довольно кропотливой: отделить магазин, отвести назад затвор и поставить его на останов (приподняв останов пальцем через окно ствольной коробки), извлечь шомпол, снять ложевое кольцо, отделить металлический кожух, отвести назад газовый поршень, ключом повернуть патрубок на полоборота, установить горизонтально вверху требуемую грань гайки регулятора и закрепить ключом патрубок, отпустить поршень, закрыть затвора, поставить накладку, надеть ложевое кольцо, вставить шомпол и магазин. Состояние и точность установки регулятора требовали постоянного внимания пользователя. Однако в целом СВТ требовала лишь тщательного ухода для обеспечения надежной работы и понимания основ работы для быстрого устранения задержек. То есть пользователь должен был иметь определенную техническую подготовку. Между тем, еще в мае 1940 г. Нарком обороны С.К. Тимошенко, принимая дела у К.Е. Ворошилова, записал среди прочего: "а) пехота подготовлена слабее других родов войск; б) накопление подготовленного запаса пехоты недостаточно". К началу войны уровень подготовки вырос незначительно, а устройство СВТ плохо знало даже большинство тех, кто проходил срочную службу. Но и они были потеряны за первые полгода боев. Пополнения еще менее были готовы эксплуатировать такое оружие. Вины рядового солдата в этом нет. Практически всех призывников, мало-мальски знакомых с техникой, отбирали в танковые и механизированные войска, артиллерию, войска связи и т.п., пехота получала в основном пополнения из села, а сроки подготовки бойцов для "царицы полей" были предельно ужаты. Так что для них "трехлинейка" оказывалась предпочтительнее. Характерно, что верность СВТ на протяжении всей войны сохраняли морская пехота и морские стрелковые бригады - на флот традиционно отбирали более технически грамотную молодежь. Вполне надежно работали СВТ в руках подготовленных снайперов. У большинства партизан оставленные отступавшей армией или отбитые у немцев СВТ вызывали то же отношение, что и в стрелковых частях, но подготовленные группы НКВД и ГРУ предпочитали брать во вражеский тыл снайперские СВТ и автоматические АВТ.




www.73.odessa.ua

Самозарядная винтовка Токарева (СВТ) | Оружие второй мировой войны

7,62-мм самозарядные винтовки образцов 1938 и 1940 годов (СВТ), а также 7,62-мм автоматический карабин системы Токарева — модификации советской самозарядной винтовки, разработанной Ф. В. Токаревым.

СВТ-38 была разработана Фёдором Токаревым в качестве замены автоматической винтовки Симонова и 26 февраля 1939 принята на вооружение Красной армии. Первая СВТ обр. 1938 года была выпущена 16 июля 1939 года. С 1 октября 1939 года начался валовый выпуск на Тульском, а с 1940 года — на Ижевском оружейном заводе.

История

В начале 1940-х годов самозарядная винтовка должна была стать основным личным оружием советской пехоты. Так, в стрелковой дивизии РККА согласно штату №  04/400-416 от 5 апреля 1941 г.полагалось иметь 3307 самозарядных винтовок и 6992 неавтоматических винтовки и карабина, при этом в стрелковой роте — 96 и 27 соответственно, а в стрелковом отделении — только самозарядные винтовки (8 штук).

По довоенным планам в 1941 году предполагалось выпустить 1,8 млн. СВТ, в 1942 — 2 млн.К началу войны было изготовлено свыше 1 млн. СВТ, и многие части и соединения первой линии, в основном в западных военных округах, получили штатное количество самозарядных винтовок. В 1942 году их производство, однако, составило лишь 264 тысячи (и 14,2 тысячи снайперских винтовок). Производство было прекращено по приказу ГКО в 1945 году.

Советские самозарядные винтовки, не уступавшие американской M1 Garand и явно превосходившие более поздние немецкие G.41(M) и G.41(W), заслужили достаточно высокую оценку иностранных специалистов. Значительное количество автоматических винтовок у советских стрелков стало неожиданностью для немцев в начале войны («Русские поголовно вооружены ручными пулеметами»). Командующий 2-й танковой армией Г. Гудериан в докладе об опыте боевых действий на Восточном фронте от 7 ноября 1941 года отметил: «а) Пехота… Ее вооружение ниже немецкого, за исключением автоматической винтовки.»

Наряду с другими трофейными образцами СВТ были приняты на вооружение Вермахта. Попавшая в руки финнам СВТ-40 стала основой для винтовки ТаРаКо. В Красной Армии, однако, перевооружение ими во время войны было свёрнуто по вполне объективным причинам. Главной из них была нетехнологичность производства: как отмечал нарком вооружения Д. Ф. Устинов, СВТ-38 состояла из 143 деталей (из них 22 пружины), для производства которых требовались 12 марок стали (в том числе две специальные). Этим объясняется высокая себестоимость СВТ (выше, чем ручного пулемёта ДП и на порядок больше, чем винтовки обр. 1891/30 г.). В условиях военных поражений 1941—1942 годов, эвакуации промышленности, недостатка квалифицированных кадров и растущих потребностей фронта в оружии это было совершенно неприемлемо. Кроме того, как всякое автоматическое оружие СВТ требовала более тщательного ухода и аккуратного обращения, чем обычная винтовка (потому СВТ были вооружены морские пехотинцы как более технически грамотные бойцы). Быстро обучить этим навыкам огромное число призывников военного времени, зачастую никогда не имевших дела со сложной техникой, было затруднительно.

Большинство из имевшихся в войсках СВТ было потеряно в результате катастроф 1941—1942 годов, в результате чего эта самозарядная винтовка не сыграла решающей роли в ходе военных действий, — так как СВТ была сложнее и дороже в производстве, чем магазинная винтовка и пистолет-пулемёт, её выпуск был существенно сокращён в пользу менее совершенного, но более дешёвого и простого оружия. Аналогичная ситуация сложилась и в большинстве других стран-участниц войны, за исключением США, где ещё в 1939 году в качестве основного оружия пехоты была принята самозарядная винтовка Гаранда, которой участвовавшие в боевых действия части были вооружены практически поголовно, и, отчасти, Германии, где внимание было сосредоточено на разработке «штурмгевера» — принципиально нового оружия под промежуточный патрон.

К концу Второй мировой войны в СССР возобладало мнение, что автоматическая винтовка под штатный винтовочный патрон как основное оружие пехотинца изжила себя, и началось внедрение оружия под промежуточный патрон. При этом в США и на Западе вообще ещё долгое время после окончания Второй мировой войны (до середины 1960-х годов и принятия НАТО 5,56-мм малоимпульсного промежуточного патрона) господствовала концепция точного самозарядного и автоматического оружия под мощный винтовочный патрон, аналогичного советским довоенным АВС и СВТ, в качестве примеров которого можно назвать M14, BM 59, G3, FN FAL, L1A1 и иные образцы. Значительная часть из них состоит на вооружении до сих пор, хотя и на вторых ролях, более того, создаются и новые образцы этого класса — например автоматическая винтовка FN SCAR H, предназначенная для отрядов специального назначения US SOCOM.

Конструкция

Винтовка работает по принципу отвода газов из канала ствола с коротким ходом газового поршня. Запирание осуществляется перекосом затвора в вертикальной плоскости. Ложа составная. Ударно-спусковой механизм — курковый. Предохранитель блокирует спусковой крючок. Магазин коробчатый, двухрядный, отъёмный, на 10 патронов. Предусмотрена возможность снаряжать магазин, не отделяя его от винтовки, из штатных обойм к винтовке Мосина. Прицельные приспособления открытые, состоят из мушки с намушником и целика, регулируемого по дальности. Имеется дульный тормоз. Винтовка комплектовалась штык-ножом, носимым в ножнах на поясе и примыкаемым к винтовке только в случае необходимости.

weapon2.ru

СВТ | Стрелковое оружие

Снайперская винтовка Токарева СВТ-40 была одной из первых самозарядных моделей, принятых на вооружение снайперов Красной Армии. Она стала важным звеном в эволюции стрелкового оружия в СССР.

Снимок сделан в районе Мурманска на учениях морской пехоты Северного флота. На переднем плане — военнослужащий, вооруженный пистолетом-пулеметом ППШ-41, его сосед держит в руках снайперскую винтовку СВТ-40.

На протяжении многих лет Советский Союз показывал весьма удачные разработки в области стрелкового оружия, и поэтому неудивительно, что эта страна стала одной из первых где начались работы по созданию самозарядной винтовки Первой из них стала Автоматическая винтовка Симонова, разработанная оружейником С. Г. Симоновым и принятая на вооружение в 1936 году (получившая отсюда обозначение АВС-36).

Хотя их было выпущено и направлено в войска довольно большое количество, винтовка не пользовалась большой популярностью, так как ее сложный механизм был подвержен быстрому загрязнению, и ABC недолго оставалась на вооружении. В 1938 году вместо нее на вооружение приняли самозарядную винтовку Токарева (СВТ-38). Разработал новое оружие Ф. В. Токарев, и, по сути, это была усовершенствованная ABC.

Автоматика работала на принципе отвода газов, но ради уменьшения веса оружия механизм сделали довольно непрочным, что снижало срок службы оружия. В то время как сочетание газоотводного устройства и затвора, запирающегося упором в вырез в основании ствольной коробки зарекомендовало себя неплохо, им были свойственны частые поломки из-за того, что детали попросту ломались.

Поэтому в 1940 году СВТ-38 сняли с производства и заменили более совершенной СВТ-40, в которой основные механизмы остались прежними, но были сделаны качественнее.

Продолжающиеся проблемы

СВТ-40 также отличалась сильной отдачей и большим факелом пламени при выстреле. В попытке решить эти проблемы винтовку оснастили дульным компенсатором пламегасителем, в котором вначале было шесть отверстий, а потом два однако результат усовершенствовании был далек от желаемого. Винтовки СВТ 40 обычно выдавали сержантскому составу или рядовым, хорошо подготовленным солдатам, которые могли максимально использовать заложенные качества.

Некоторые образцы оснащались оптическими прицелами, часть винтовок была переделана в автоматические и получила обозначение АВТ-40 но эта модификация оказалась не очень удачной. Существовал также созданный на базе СВТ карабин, но отдача из него оказалась слишком сильной и выпуск ограничили малой партией.

Оценка противника

Когда в 1941 году Германия напала на Советский Союз, немцам очень скоро пришлось испытать на себе боевые качества СВТ 38 и СВТ 40. О том, какова оказалась эта оценка, говорит тот факт, что трофейные образцы сразу были приняты на вооружение вермахта под обозначениями «Selbstladegewehr 258(г)» и «Selbstladegewehr 259(г)» (самозарядная винтовка). Позднее, тщательно изучив устройство советских винтовок, немцы практически без изменении применили их в своей винтовке «Gewehr 43».

В СССР производство СВТ-40 продолжалось до конца войны, хотя и не очень крупными партиями. Заслуга этой винтовки состоит и в том, что она оказала значительное влияние на дальнейшее развитие советского стрелкового оружия и, в частности, на появление автомата Калашникова.

СВТ характеристики:

  • СВТ-40
  • Патрон: 7,62 мм
  • Вес: 3,89 кг
  • Длина общая: 1,222 мм
  • Длина ствола: 625 мм
  • Начальная скорость полета пули: 830 м/с
  • Магазин: коробчатый емкость 10 патронов
Предыдущая статья:Fallschirmjaegergewehr 42 Следующая статья:Винтовка Мосина-Нагана

infoguns.com

Винтовка Токарева СВТ-40 | огнестрельное оружие России

Развернутое на двух крупнейших оружейных заводах СССР валовое производство самозарядных винтовок СВТ-38 велось с постоянно нарастающими темпами. Предусматривалось, что в 1939 г. будет изготовлено 50000 единиц, в 1940 г. — 600000, в 1941 г. — 1 100000, а в 1942 г. выпуск должен был возрасти до 2000000 единиц. К началу Советско- финской войны 1939—1940 гг. многие задействованные в боевых действиях советские стрелковые дивизии успели получить самозарядные винтовки СВТ-38 взамен магазинных винтовок системы Мосина. Как выяснилось в первые же дни боев, это отнюдь не способствовало повышению их боевой мощи: винтовка СВТ-38 оказалась весьма чувствительна к загрязнению, из-за большой массы и длины была малопригодна для действий в лесистой местности, а в условиях экстремально низких температур вообще переставала стрелять из-за замерзания смазки.
И. В. Сталин был чрезвычайно раздражен внезапно вскрывшимися недостатками винтовки, успешно прошедшей все положенные испытания. Он даже распорядился прекратить изготовление винтовок Токарева и перейти на изготовление винтовок Симонова, однако нарком вооружений Б. Л. Банников сумел доказать Сталину, что такое решение приведет к остановке заводов на 1 — 1,5 года, в то время как недостатки СВТ-38 можно исправить без замены большого количества технологической оснастки и длительного перерыва в работе заводов.
Поставленная перед конструктором задача в кратчайшие сроки уменьшить массу и габариты винтовки при одновременном повышении ее надежности осложнялась тем, что уменьшение массы деталей путем простого сокращения их размеров было невозможно из-за того, что при этом нарушалась работа автоматики. Поэтому в деталях, там, где это было можно, были выполнены отверстия, увеличены размеры фасок, деревянные детали были сделаны более тонкими, была значительно уменьшена длина клинкового штыка.

В результате проделанной работы вновь созданная винтовка, принятая на вооружение Красной армии 13 апреля 1940 г. под названием «7,62-мм самозарядная винтовка системы Токаре­ва обр. 1940 г. (СВТ-40)» оказалась легче магазинной винтовки системы Мосина, у которой отсутствовала система автоматики. В целом же СВТ-40 аналогична СВТ-38. Она имеет те же механизмы автоматического перезаряжания, действующие за счет использования энергии пороховых газов, отводимых из ствола в расположенную над стволом камору, снабженную газовым регулятором. Запирание канала ствола производится перекосом затвора в вертикальной плоскости, ударно-спусковой механизм куркового типа обеспечивает ведение стрельбы только одиночными выстрелами. Облегченное ложе имеет приклад с пистолетной шейкой, его длина несколько уменьшена по сравнению с СВТ-38.
Отъемный коробчатый магазин вмещает 10 патронов 7,62 х 54 мм К, он может снаряжаться из 5-зарядных обойм
от винтовки Мосина, вставляемых в пазы ствольной коробки.
Длинный клинковый штык, который, по мнению многих военных, должен был обеспечить советской пехоте преимущество в штыковом бою, заменен на более короткий клинковый штык, более удобный для боя в лесу, окопах и ходах сообщения.
Открытые механические прицельные приспособления обеспечивают ведение прицельной стрельбы на дальность до 1500 м.
На базе СВТ-40 была разработана и поступила в производство снайперская винтовка, отличающаяся от валовой более высоким качеством изготовления ствола и наличием специально разработанного оптического прицела ПУ 3,5-кратного увеличения.
Валовое производство СВТ-40 началось 1 июля 1940 г. В течение этого месяца было изготовлено 3416 винтовок, а в августе — 8100, в сентябре — 10700 и далее выпуск шел с нарастающими темпами.
Поступившие с заводов винтовки СВТ-40 в первую очередь направлялись в воздушно-десантные бригады, мотострелковые и танковые дивизии Красной армии. В достаточном количестве их получили и стрелковые дивизии.
Согласно штату № 04/400 — 416 от 5 апреля 1941 г. в стрелковой дивизии полагалось иметь 3307 самозарядных и 6992 магазинные винтовки. При этом в стрелковой роте это соотношение составляло 96 и 27 соответственно.
С началом Великой Отечественной войны из войск стали поступать противоречивые донесения о боевой эффективности винтовок СВТ-40. Сообщалось о многочисленных отказах и поломках деталей, повышенной чувствительности винтовки к загрязнению и качеству используемой смазки. Крайне отрицательно ни «имидже» винтовки сказалось принятое 20 мая 1942 г. решение о производстве ее варианта АВТ-40, способного вести стрельбу в автоматическом режиме.
АВТ-40 должна была компенсировать нехватку ручных и станковых пулеметов, однако опыт боевых действий показал, что для этого она не подходит. Изменение режима стрельбы привело к понижению живучести деталей и увеличению количества задержек. По кучности боя при стрельбе короткими очередями и непрерывным огнем АВТ-40 уступала даже пистолетам-пулеметам ППШ-41.
Впрочем, в условиях крайне неудачно начавшейся войны главными недостатками СВТ-40 стали высокая стоимость и трудоемкость ее изготовления.
Чтобы восстановить боеспособность Красной армии, потери которой в июне декабре 1941 г. составили 5547500 винтовок и карабинов, пришлось восстановить производство многократно более дешевых и простых винтовок системы Мосина и развернуть массовое производство пистолетов-пулеметов ППШ-41.
Производство СВТ-40 и АВТ-40 в годы войны постепенно сокращалось и было окончательно прекращено постановлением Государственного Комитета Обороны СССР от 3 января 1945 г. Всего было произведено более 1700000 таких винтовок в обычном исполнении и 60000 снайперских винтовок.


Не перевелись еще коллекционеры на Руси. Если вы являетесь одним из коллекционеров, интересующихся «эхом войны» или эпохой коммунизма – вас наверняка могут заинтересовать медали СССР . Остается пожелать вам удачи и конечно же эстетического удовольствия от сделанных вами раритетных покупок.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Охотничий карабин ОСК-88 (СВТ-40) ТТХ. Фото. Размеры. Скорострельность. Скорость пули. Прицельная дальность. Вес

Если любитель военной истории возьмет в руки охотничью самозарядную винтовку ОСК-88, она может показаться ему довольно знакомой. И ничего удивительного в этом нет, поскольку под индексом ОСК-88 в специализированных охотничьих магазинах продавались боевые винтовки СВТ-40, выпущенные в годы Второй мировой войны. Большая часть винтовок, произведенных в СССР и попавших в свое время в продажу, участвовала в боях против нацистов, а некоторые СВТ-40 попали на вооружение вермахта после захвата военных складов на границе СССР в июне 1941 года.

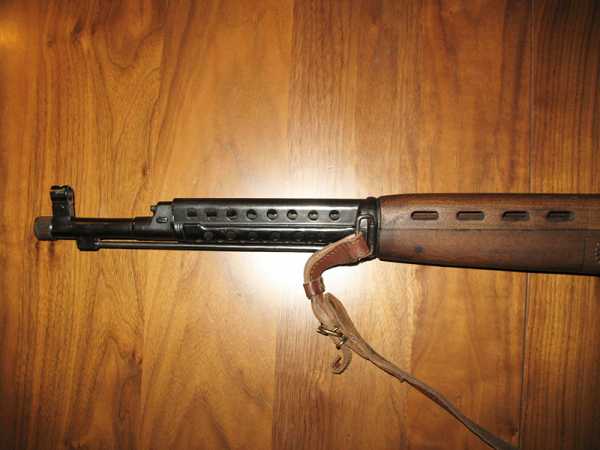

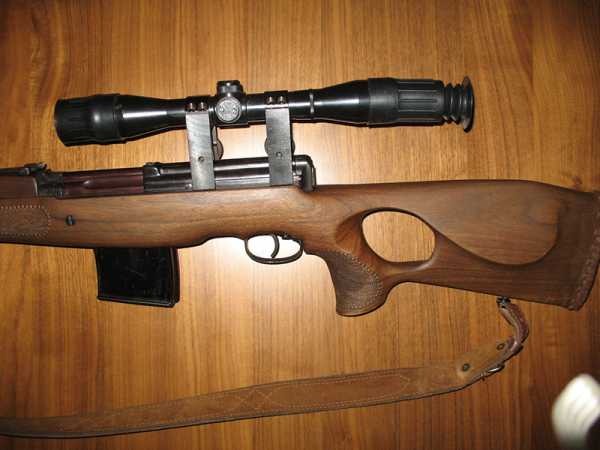

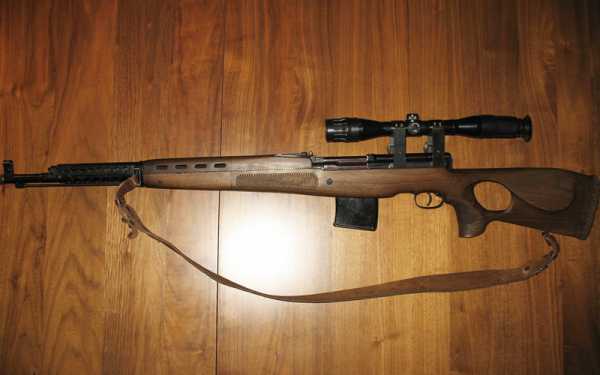

ОСК-88 (СВТ-40) год выпуска 1941. Дерево менялось, установлен прицел ПО 4х34. Калибр проходил 7,69 мм



Винтовка СВТ-40, позже ставшая ОСК-88, была разработана Федором Токаревым на базе принятой на вооружение Рабоче-крестьянской Красной армии винтовки СВТ-38. По большому счету СВТ-40 является не самостоятельной конструкцией, а лишь глубоко модернизированной СВТ-38.
Модель 1938 г. получила боевое крещение на Карельском перешейке, в ходе Зимней войны. Самые большие нарекания вызывала ненадежная работа газоотводного механизма в условиях низких температур, следствием чего становился отказ автоматики: гильза не извлекалась из патронника, новый патрон не досылался. Среди других причин называли также низкую техническую подготовку стрелков, которых посылали на фронт после минимального обучения. По итогам кампании конструктор получил приказ доработать винтовку.
Винтовка Токарева образца 1940 г. СВТ-40 была надежнее и даже несколько проще в обращении, но все равно оставалась достаточно требовательной к обслуживанию и не прощала ошибок своим владельцам.

Несмотря на то что в принципе работы системы автоматики СВТ-40 может разобраться любой человек с минимальным техническим образованием, даже таких стрелков в РККА в то время было не так много. Случались и казусы: солдаты, получившие СВТ-40 в качестве личного штатного оружия, не могли разобрать ее для чистки и отрегулировать газоотводный механизм. Именно по этой причине продолжался выпуск винтовок и карабинов Мосина.

Винтовка СВТ-40 осталась на вооружении только в специальных частях армии и флота, а также у снайперов, где «Света» (именно так называли винтовку советские солдаты) была в почете как точное и мощное оружие.
Как это ни печально, но по достоинству винтовку Токарева первыми оценили враги Советского Союза — нацистская Германия и Финляндия. В последние дни июня 1941 г., с началом операции «Барбаросса», вермахтом и войсками СС было захвачено огромное количество винтовок СВТ-40, которыми немецкие части и начали вооружаться.
Сразу по окончании Второй мировой войны СВТ-40 была забыта. Оставшиеся в войсках винтовки были законсервированы и помещены на стратегические склады.

Сейчас винтовки Токарева продаются под индексом ОСК-88. Многие охотники, пользующиеся ими, жалуются на нестабильную работу автоматики при низких температурах. Что тут можно сказать... Возможно, нужно чуть больше времени уделять уходу за этой поистине замечательной винтовкой.
Я думаю, читателю также будет интересно узнать, что по системе Токарева выпускались не только самозарядные винтовки СВТ-38 и СВТ-40, но и винтовки АВТ-40 и карабины СКТ-40 и АКТ-40. Винтовка АВТ-40 отличается от СВТ-40 возможностью ведения полностью автоматического огня. Карабины СКТ-40 и АКТ-40 отличаются от соответствующих винтовок лишь меньшей длиной ствола.
В качестве охотничьего оружия под индексом ОСК-88 в продажу поступают только полуавтоматические винтовки. По свидетельству охотников, ОСК-88 обладает отличной кучностью боя, даже при применении открытых прицельных приспособлений, а при установке оптики становится по-настоящему снайперским оружием. Однако серьезным препятствием для установки оптических прицелов является почти полное отсутствие кронштейнов крепления на рынке вооружений. Также сложно найти оптический прицел на винтовку ОСК-88: практически на нее можно установить только советские прицелы ПЕ и ПУ времен Второй мировой войны.

Тактико-технические характеристики ОСК-88

Вес ОСК-88

- 3,8 кг

Размеры ОСК-88

- Длина, мм: 1226
- Длина ствола, мм: 625

Патрон ОСК-88

- 7,62×54 мм

Калибр ОСК-88

- 7,62 мм

Скорострельность ОСК-88

- 20—25 выстрелов/мин

Скорость пули ОСК-88

- 830 м/с

Прицельная дальность ОСК-88

- 1500 метров; 400 (эффективная)

Максимальная дальность ОСК-88

- 800 метров

Емкость магазина ОСК-88

- коробчатый, отъёмный магазин на 10 патронов

Принципы работы: отвод пороховых газов, запирание перекосом затвора вниз



 Фото ОСК-88

ОСК-88 (СВТ-40) 1940 г. по паспорту 1989г.



Добавить комментарий

oruzhie.info

СВТ-40 (самозарядная винтовка Токарева) в интерактивном трехмерном симуляторе Оружие героев

Принцип действия

За всю историю нашей страны было создано несколько моделей автоматических винтовок. Наиболее популярными были образцы 1907 и 1915 годов известнейшего конструктора В. Федорова. На протяжении долгих лет мастера оружейного дела детально изучали все тонкости и нюансы каждого типа автоматического оружия, отслеживая специфику и особенности работы. В основе создания автоматических винтовок лежало желание конструкторов создать максимально удобное оружие, которое требовало бы только прицеливания и стрельбы от своего владельца. Одной из уникальных особенностей автоматического оружия является возможность осуществления стрельбы очередями. Наверное, самым главным критерием, которого старались придерживаться все создатели автоматического оружия, является максимальная степень практичности, надежности и прочности. Так как при эксплуатации оружия в боевых действиях необходимо использовать стрелковую единицу в любых условиях.

Если рассматривать основные принципы автоматического действия оружия, наиболее оптимальным является вариант бессемеровской автоматики. В данной системе используется энергия пороховых газов, которые воздействуют на дно гильзы, отправляя ее в противоположную сторону от движения освободившейся пули. Но данная схема автоматики не является абсолютно идеальной. Так как пороховые газы воздействуют не только на дно гильзы, но и на ее стенки, чем вызывают расширение и соприкосновение с поверхностью патронника.

Однако, постоянное совершенствование и разработка новых методов отвода пороховых газов позволяют достигать новых высот в оружейном деле. Некоторые новшества в системе автоматики позволяют открывать затвор только после того, как пуля покинула ствол. Именно по данному принципу был сконструирован оригинальный автомат Федорова, который проходил испытания в определенных частях отечественной армии.

Выдающиеся конструкторы прошлого века С. Симонов и Ф. Токарев использовали другой метод автоматики. Они применяли пороховые газы, только не те, которые воздействуют на гильзу, а те, что участвуют в сопровождении пули по стволу. В теле ствола имеется специальное отверстие, располагающееся перпендикулярно к главному каналу. Через это специальное отверстие лишние пороховые газы отводятся в особую емкость, которая называется газовая камера. Данная камера оборудована специальным патрубком и цилиндром, которые, с помощью толкателя, приводят в действие затвор.

История данного образца

В начале двадцатого века в Советском Союзе большое внимание уделялось степени вооружения армии. Одними из наиболее перспективных в плане эффективности и функциональности считались автоматические винтовки, которые в передвоенные годы полностью заменили знаменитую «трехлинейку». К началу 1940 года на вооружении отечественной армии состояла винтовка Симонова автоматического типа (АВС-36) и самозарядная винтовка системы Токарева (СВТ-38). Оба образца проявили себя в определенных боевых действиях, продемонстрировав все свои достоинства и недочеты. В выборе между двумя вариантами наиболее приоритетным оказался образец с возможностью автоматической перезарядки. Впоследствии, военное руководство приняло на вооружение винтовку СВТ, немного доработав и усовершенствовав ее до модели СВТ-40.

Разработка

Навязчивая идея сделать основным видом вооружения пехотных сил автоматические винтовки захватила умы разработчиков начала XX столетия, которые прилагали неимоверные усилия для достижения максимального результата. В то время, когда руководство представило эту идею основным конструкторам, Ф.В. Токарев обладал, наверное, самым богатым опытом в разработке автоматического оружия.

Он имел богатую военную биографию, которая тесно переплеталась с проектированием и производством оружия. Как и большое количество оружейных изобретателей того времени, Токарев начинал свою деятельность на базе усовершенствования моделей трехлинейной винтовки с магазином. Данная модель винтовки обладала автоматикой, основанной на принципе подвижного ствола на коротком ходу, перекрывание ствола которого осуществлялось с помощью поворота тела затвора. Именно поэтому получается, что основой для разработки СВТ не могла быть магазинная винтовка.

Во времена плодотворной деятельности Токарева на почве проектирования и разработки уникальных моделей автоматического оружия в стране создается специальная комиссия, которая должна контролировать все процессы производства автоматических винтовок. Вся дальнейшая деятельность конструктора проходила под чутким руководством данной организации. Токарев работал на основе производственных мощностей оружейного завода в Сестрорецке. В это же время на данную базу переводят и известного конструктора В.А. Дегтярева, который неоднократно работал с Токаревым при разработке автоматического оружия. Он предложил использовать в качестве запирания специальную поворотную муфту.

Долгие годы работы принесли свои плоды. В 1914 году уникальная автоматическая винтовка калибром 7,62 мм была утверждена на проведение испытаний в боевых условиях. Данный образец соперничал с некоторыми моделями опытных винтовок Федорова и Браунинга. Но испытания не закончились, так как началась война.

Конкурс

Свое автоматическое оружие в виде оригинальной винтовки калибра 7,62 мм Токарев представил на конкурс, который проводился в 1926 году. Данная модель основывалась на принципе подвижного ствола на коротком ходу, который запирался специальной поворотной муфтой. Такая винтовка имела магазин на 10 специальных патронов с возможностью выбора режима ведения огня. На очередном конкурсе в 1928 году Токарев снова представляет модель винтовки калибра 7,62 мм.

При создании новой модели автоматической винтовки главными конкурентами были Токарев и Симонов, которые обладали уникальными данными и личными характеристиками. Уже 22 мая 1938 года официально был объявлен конкурс на разработку самозарядной винтовки. Специально созданная комиссия Народного комиссариата вооружения исследовала несколько опытных образцов, которые были представлены конкурсантами. Изучив все тонкости и особенности каждой модели, предпочтение было отдано винтовке, которую проектировал Симонов со своими помощниками. Данный вывод основывался на невысокой массе изделия, простой конструкции, быстроте и дешевизне производства модели.

На базе оружейного завода в Туле было создано проектное бюро, которое занималось исключительно подготовкой и наладкой производственного процесса по выпуску автоматических винтовок. Необходимые работы были проведены в кратчайшие сроки. С конца июля началось производство винтовок малыми партиями, которые переросли в масштабное изготовление, начиная с осени 1938 года.

Применение

Массовое производство автоматических винтовок было очень кстати при военных действиях в период Советско-Финской войны в 1939-1940 годах. Современные тенденции диктовали определенные условия, которые требовали новых совершенствований автоматического оружия. Оперативная работа над улучшением показателей самозарядных винтовок контролировалась специальными органами, которые создавались по личному приказу И.В. Сталина. Такие комиссии должны были следить за тем, чтобы самозарядная винтовка Токарева максимально близко приблизилась своими параметрами к самозарядной винтовке Симонова.

Основные изменения коснулись уменьшения общей массы оружия без потери основных показателей прочности и надежности изделия. Для этого необходимо было существенно снизить вес шомпола и магазина, значительно усилив ложу и смонтировав дополнительную накладку на цевье. В ходе проведения усовершенствования был заметно укорочен шомпол, что позволило более безопасно и удобно транспортировать винтовку. Как оказалось, винтовка очень боится различных загрязнений. Для устранения данного недостатка требовалось существенное переделывание конструкции винтовки, которое заключалось в изменении системы смазки деталей с небольшими зазорами. Жесткие требования к усовершенствованию конструкции винтовки сказались на показателях прочности и надежности, которые были на пределе, так как следовали правилу снижения общего веса.

Великая отечественная война

Начавшаяся в 1941 году война моментально повысила спрос на все запасы произведенного оружия, заставив оперативно наращивать мощности по производству различных видов вооружения. Имеющиеся резервы быстро расходовались. В определенный момент пришлось вернуться к старым запасам проверенной «трехлинейки», которая была намного проще и в 2,5 раза дешевле при изготовлении.

Производство оригинальных винтовок СВТ проводилось по мере появления необходимых ресурсов. На 1941 год планировалось выпустить более 1,1 млн. единиц простых винтовок и более 37 тыс. единиц снайперских винтовок. Но было произведено всего лишь немногим более 1 млн. простых и 34 тыс. снайперских винтовок.

На фронтах винтовка СВТ получила прозвище «Света»  и ей начали приписывать капризные черты женского характера. Основными претензиями солдат были проблемы со сложностью регулярного ухода и эксплуатации винтовки. Фактически винтовка создавалась для кадровой обученной армии, которая понесла огромные потери в первые месяцы боев.

Однако подразделения специальных родов войск широко использовали снайперские модели СВТ и автоматические образцы АВТ. Морская пехота и разведка считали СВТ очень удачной винтовкой.

Немецкая армия также активно использовала трофейные СВТ.

Окончанием производства популярной модели самозарядной винтовки СВТ послужила значительно более высокая сложность и стоимость производства на фоне общего вооружения. Данный скачок был обусловлен определенными недостатками в общей конструкции винтовки и проблемами с эксплуатацией оружия в тяжелых боевых условиях. Определенный опыт осуществления разных фаз военных действий заставил руководство страны существенно увеличить темпы проведения всех проектных работ над производством новых видов патронов и автоматических систем ведения огня.

Благодаря внушительному внешнему виду винтовка стала очень популярной в кинематографе и ее можно обнаружить на многих плакатах военного времени.

weaponsofheroes.com

Снайперская винтовка СВТ-40 | огнестрельное оружие России

В связи с принятием на вооружение Красной армии самозарядной винтовки системы Токарева обр. 1940 г. (СВТ-40) и запланированным прекращением производства магазинных винтовок системы Мосина обр. 1891/1930 гг. руководство Наркомата обороны СССР приняло решение разработать на базе СВТ-40 снайперскую винтовку, предназначенную для замены имевшихся в войсках снайперских винтовок на базе винтовки Мосина. Основными доводами в пользу такого решения были более высокая скорострельность СВТ-40 (25 — 40 прицельных выстр/мин) по сравнению с винтовкой Мосина, делавшей только 10—12 прицельных выстр/мин, а также повышенное удобство ведения стрельбы — благодаря наличию механизмов автоматического перезаряжания, снайпер может сосредоточить все внимание на ведение наблюдения за полем боя и на поиски цели. Определенное значение имело и стремление унифицировать вооружение пехоты. В своем стремлении полностью вытеснить винтовку Мосина с вооружения Красной армии руководство Наркомата обороны пошло на маленькую хитрость: при испытаниях опытных снайперских винтовок СВТ-40 их результаты сравнивались с самозарядными винтовками других систем и не сопоставлялись с показателями магазинных снайперских винтовок, в результате чего не было учтено, что СВТ-40 имеет значительно большее рассеивание, чем снайперская магазинная винтовка обр. 1891/1930 гг.
Принятая на вооружение в 1940 г. снайперская винтовка СВТ-40 имеет такие же, как у базовой модели, механизмы автоматики, работающие за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола. Ударно-спусковой механизм позволяет вести стрельбу только одиночными выстрелами.
Длина ствола составляет 625 мм. В канале ствола выполнены четыре правосторонних нареза. Для повышения кучности стрельбы канал ствола обрабатывался на прецизионных станках. В процессе производства тщательно контролировалась точность изготовления всех деталей винтовки.
Специально для установки на СВТ-40 был разработан оптический прицел ПУ.
Конструкция ПУ включает оптическую трубку и кронштейн.
Оптическая трубка сверху имеет барабанчик с маховичком и шкалой делений прицела от 1 до 13 (через каждые 100 м) для установки углов прицеливания.
Слева установлен барабанчик для боковых поправок (учета ветра, деривации и выноса точки прицеливания при стрельбе по движущимся целям).
Внутри трубки помещена оптическая система, состоявшая из объектива, оборачивающей системы и окуляра, а также рамка с прицельными нитями. Рамка с прицельными нитями может перемещаться вверх и вниз вращением верхнего барабанчика и вправо и влево — вращением бокового барабанчика.
В отличие от прицела ПЕ, имеющего 4-кратное увеличение, ПУ имеет 3,5-кратное увеличение, обеспечивающее лучшее наблюдение за удаленными мелкими и замаскированными целями.
о
Поле зрения составляет 4 30′. Достаточная светосила прицела дает возможность вести огонь даже в сумерки и при лунном свете.
Удаление выходного зрачка на 72 мм от наружной поверхности линзы окуляра вполне обеспечивает удобство прикладки, возможность стрельбы в противогазе и безопасность при отдаче винтовки.
Кронштейн прицела выполнен таким образом, что обеспечивается возможность ведения стрельбы и с использованием штатных открытых механических прицельных приспособлений.
Масса прицела составляет всего 0,27 кг.
Существенным в условиях военного времени оказалось и то обстоятельство, что в производстве ПУ был гораздо дешевле прицела ПЕ.
Конструкция ПУ оказалась настолько удачной, что этот прицел устанавливался не только на снайперских винтовках, но и на некоторых противотанковых орудиях для стрельбы прямой наводкой, а также на пулеметных установках.
Что же касается комплекса прицел ПУ — винтовка СВТ, то его основным достоинством стала высокая скорострельность. При этом, впрочем, выяснилось, что движение механизмов автоматического перезаряжания снижает точность стрельбы.
В отчетах фронтовиков об использовании снайперской винтовки СВТ указывалось, что на дальностях свыше 200 м она существенно уступает по меткости боя винтовке обр. 1891/1930 гг. Возникавшее при выстреле дульное пламя, обусловленное уменьшенной длиной ствола, демаскировало позиции снайпера, а задержки при стрельбе нередко имели роковые последствия.
Тем не менее при боевом использовании снайперских винтовок СВТ-40 многое зависело и от мастерства снайперов.
Например, снайпер из 54-го стрелкового полка 25-й стрелковой дивизии лейтенант Людмила Павличенко в боях под Одессой и Севастополем из своей снайперской винтовки СВТ-40 поразила 309 солдат и офицеров противника.
Снайперская винтовка СВТ-40 выпускалась Тульским оружейным заводом с 1940 г.
С началом войны производство СВТ-40 было эвакуировано на Урал в город Медногорск. В 1941 г. было изготовлено 34782 снайперские винтовки СВТ-40, в 1942 г. — 12210. В последующие годы производство сокращалось и было полностью прекращено в январе 1945 г.
