Про прицелы к СВД.: bulochnikov

Я бы хотел начать эту статью с вопроса. А чем вас не устраивает стандартный прицел?
Конечно же это касается военных, чьи винтовки комплектуются ПСО-1 по умолчанию. Ну, или должны комплектоваться.

Мне понадобился целый год извращений с заменой прицелов на полсотни СВД, чтобы понять, что родной ПСО не так плох, как принято считать. Итак, если на вашей винтовке он есть и чудом неплохо сохранился за 25-50 лет жизни, я считаю, что это лучший вариант для даного оружия. Что я подразумеваю, под исправностью? Чистые и целые линзы, правильно работающее перемещение сетки и самое главное — стабильность фиксации на ласточкином хвосте. То есть неушатаным должно быть, как крепление прицела, так и сам кронштейн. Подсветка сетки работает мало на каком ПСО, но эта проблема легко поправима — перепаивается проводка, ставится подходящая и даже в пару раз более емкая батарея, а лампочку даже можно поменять на цветную диодную.

Итак, давайте оценим главные преимущества родного ПСО-1:

1. Если крепление исправно, то неплохо держит.
2. Фиксированная кратность позволяет без всяких «если» использовать дальномерную сетку, которая к тому же имеет простую и понятную ростовую шкалу.
3. Баллистический барабан вертикальных поправок действительно плюс-минус соответствует баллистике патронов и позволяет успешно стрелять без знаний и понимания траектории.
4. Кратность 4 дает возможность кое-как идентифицировать цель на дистанции до 600 метров и при этом не смущает начинающих стрелков брожением марки на цели.
5. Достаточно широкий угол обзора.
6. Простая и понятная ростовая дальномерная шкала.
7. Подсветка сетки.

А теперь о недостатках ПСО:

1. Кратности может действительно не хватать для поиска и идентификации целей на дистанциях 600-900 метров, которые на практике вполне достижимы для этой винтовки в случае ее доработки (приклад, сошки, супрессор, демпфер)
2. Невозможность адекватно вносить вертикальные поправки в случае, когда баллистический барабан не соответствует патрону.
3. Посредственная светосила не позволяет работать вечером и ночью.
4. Отсутствие регулировки параллакса и резкости сетки

Короче говоря прицел ПСО, если он исправен, — последняя деталь СВД, которую стоит заменить получив в руки винтовку. Но если я вас все же не убедил, давайте поговорим об альтернативах.

ПСО и ПОСП

Особая группа альтернативных прицелов — совковые варианты специально сделанные для СВД и подобных винтовок. Главная особенность и в то же время преимущество в том, что они по умолчанию имеют подходящее крепление и привычные «советскому солдату» сетки. Это могут быть более современные (если можно так сказать) версии — ПСО-2 и ПСО-3, а также их гражданские клоны — ПОСП. Второй и третий ПСО действительно неплохи — относительно надежные, легко и хорошо крепятся, и к тому же дают большую кратность — 6 и 8 соответственно. Но их очень сложно и дорого доставать в Украине

А вот ПОСПы совсем плохи в плане надежности — сыпятся линзы, откручиваются объективы, не соответствуют клики смещения сетки, плохо держат крепления. Да и дальномерная сетка переделана для охотников — ориентирована не на рост человека 1.7 метра, а на животное — 1.5 метра. В моей практике примерно 20 из 40 купленных ПОСПов очень быстро вышли из строя. Да, вам может повезти, но стоит ли рисковать с учетом, цены прицела в 250-400 долларов.

Кронштейн-адаптер

Единственный правильный серийный кронштейн, который мне встречался — российский МАНТА 2, но цена его цена превосходит 150 долларов. Также отличный кронштейн производит для установки своих теплоприцелов на СВД киевская компания Archer TVT, но в свободной продаже их нет. Также в интернете можно найти точные чертежи этих двух вариантов и заказать производство на ЧПУ из дюрали, но получится тоже не дешево и не просто (около 100$). Каким должен быть правильный кронштейн? Крепиться к «ласточке» двумя-тремя винтами с гроверами (никаких быстросъемных креплений), позволять без проблем снимать крышку ствольной коробки и в то же время не прижимать ее сбоку, иметь отрицательный наклон в 20 угловых минут, достаточную жесткость на кручение и сгибание, иметь правильный стопор позволяющий до упора толкнуть не зажатый кронштейн на «ласточке» от себя.

Импортные снайперские прицелы.

Итак, начинать выбирать «неродной» прицел для СВД стоит только в том случае, если у вас уже есть в руках правильный кронштейн. Бытует мнение, что на СВД стоит ставить недорогие (чаще всего китайские) прицелы. Мнение это конечно зародилось не от хорошей жизни и единственным аргументом кроме экономии может быть лишь то, что вместо покупки дорогого (от 1000$) прицела можно купить уже даже простенькую импортную винтовку (например Remington 700 или Howa 1500 в 308 калибре) + недорогой прицел (правильный китайский от 200$ типа Konus или NikoStirling). В итоге по точности и дальности такая система даст форму СВД-шке даже с самым крутым прицелом. Если же есть средства и стоит задача работать именно с СВД (из-за бесплатного БК, невозможности оформить винтовку или по другим причинам) то поводов не поставить на нее хотя бы Vortex или даже Leupold я не вижу.

Какие главные требования к прицелу для СВД?

Фактически такие же как и требования к прицелам большинства других военных винтовок, в том числе и импортных.

1. Способность держать отдачу, которая у СВД даже побольше, чем у большинства винтовок в калибре 308. При этом речь идет не только о самих линзах, но и о механизмах смещения сетки.
2. Иметь кратность желательно не менее 8-ми. А минимальную не более 6-ти. В идеале что-то около 3-12, 4-14, 5-25 или 6-20.
3. Иметь открытые т.н. «тактические» барабаны. То есть, чтобы крутить барабаны поправок не нужно снимать крышку-колпачек. А вот фиксаторы-локи как раз не помешают. Желательно чтобы шкала барабанов была в сантиметрах (MRAD, MIL, тысячные), а не в угловых минутах (MOA) — так удобней рассчитывать поправки.
4. Иметь дальномерную сетку типа MilDot, TMR, Horus и т.п. Желательно, чтобы сетка была в передней фокальной плоскости (Front Focal), тогда шкала сетки работает на любой кратности прицела.
5. Иметь диаметр трубки желательно не менее 30 мм. На трубку в 30 мм проще найти кольца и уровни.
6. Бывают прицелы со встроенным пузырьковым уровнем — это очень неплохо. Если такого нет, то стоит докупить отдельно уровень, который крепится на трубку прицела.
7. Для стрельбы ночью и вечером очень желательно иметь подсветку сетки. А для того, чтобы избежать бликов нужно позаботиться о бленде и сетке «kill flash».

Самое худшее в дешевых непроверенных прицелах, что они могут быстро выйти из строя абсолютно незаметно для стрелка. То есть неопытному стрелку это еще и не сразу станет понятно.

Но важно понимать, что для работы с прицелом со стандартным барабаном вертикальных поправок (а не баллистическим, как у ПСО) нужны серьезные знания баллистики в целом и характеристик советских боеприпасов, чего большинство «снайперов» в нашей армии не имеют. Соответственно замена стандартного ПСО-1 даже на самый крутой и современный прицел для начинающего стрелка без особых знаний означает фактически неспособность вести огонь на разные дистанции.

15 августа 2015. FB: Павел Кащук, Combat-ua

bulochnikov.livejournal.com

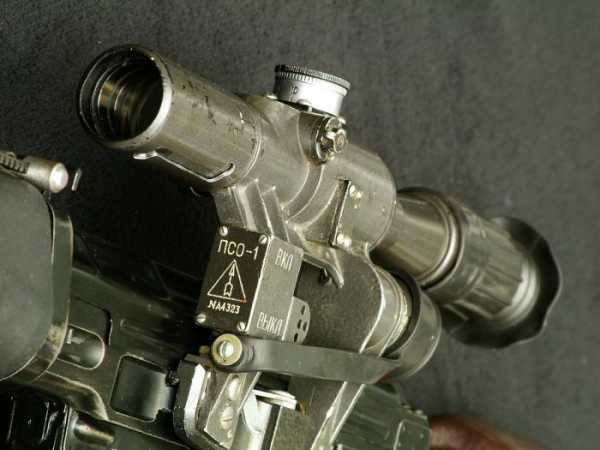

ПСО -1. Снайперский прицел ПСО

Оптический прицел является неотъемлемой принадлежностью снайпера. Данный прибор незаменим для удобной, быстрой и точной стрельбы. Только он позволяет доставать цель на весьма отдаленных расстояниях. Благодаря наличию светосилы и возможности увеличения изображения с оптическим прицелом можно эффективно вести огонь не только по дальним целям, но и по очень маленьким, малозаметным или даже замаскированным, которые поражать невооруженным глазом просто невозможно.

Назначение

Свойства снайперских прицелов позволяют с высоким результатом стрелять даже при неблагоприятном освещении, а также при ограниченной видимости. Достаточная светосила в сочетании с увеличением прицела дает возможность стрелять не только в сумерках, но даже при лунном свете, а также вести наблюдение за боем, отыскивая цели и определяя расстояния до мишеней.

Оптический прицел ПСО-1 предусмотрен для стрельбы по хорошо замаскированным и малогабаритным целям. Он устанавливается на стандартное крепление, принятое в странах Варшавского договора и именуемое «ласточкиным хвостом».

Существует достаточно много моделей оружия, на которые можно устанавливать ПСО-1:

• СВД, ТКБ-0145К, СВУ и другие снайперские винтовки при наличии на них бокового крепления;

• ВСС и ВСК-94 — специальные винтовки;

• ТСВ-1 — тренировочные винтовки;

• карабины «Тигр», «Сайга», «Соболь»;

• спецавтоматы «Вал» 9A-91 и т.д.;

• автоматы и пулеметы Калашникова.

Характеристики

Прицел ПСО-1 имеет возможность четырехкратного видимого увеличения при угловом поле зрения в шесть градусов. Диаметр его выходного зрачка составляет шесть миллиметров при объективе в 24 мм. Масса прицела 620 грамм, а предел разрешения доходит до двенадцати угловых секунд.

Устройство

ПСО-1, инструкция которого подробно описывает его технические характеристики и составляющие, выглядит как зрительная труба, на которой есть механизмы установки углов при прицеливании, а также для учета боковых поправок. Устройство состоит из корпуса, а также окулярной и объективной трубок.

На внешней части оборудованы механизм углов прицеливания, делающий поправки для дальности стрельбы, в том числе и по вертикали, маховик и шкала дистанций, насеченная через каждые сто метров.

Оптика ПСО-1 и его прицельные нити расположены внутри приспособления. В старых образцах, таких как ПУ, ПЕ или ПБ, сетка была сформирована стальными элементами. Это были прицельный пенек и боковые выравнивающие нити. В современных ПСО-1 металлические составляющие заменены на прицельную сетку, нанесенную на поверхность линзы. Оптика, в свою очередь, состоит из объектива, работающего с оборачивающей системой и окуляром, которые вместе с оправами неподвижно закреплены в прицеле. Оборачивающиеся линзы могут двигаться по оси при вращении диоптрийного кольца. Именно благодаря этому и достигается максимальная четкость для видимости.

Механическая часть

Корпус ПСО-1 предназначен для соединения всех частей на винтовке. На его кронштейне предусмотрены упор, пазы, а также зажимной винт с ручкой, движок с пружинкой и, наконец, регулировочная гайка. Также к корпусу прикрепляются индексы или указатели установок прицела, а также боковых поправок с колпачком объектива.

Верхний маховик предназначен для установки прицела, а левый или правый — для введения корректировок. По устройству они одинаковые. Сверху на каждом из них есть три отверстия: среднее предназначено для соединительного винта, а два крайних нужны для стопорных винтов. С помощью пружинной шайбы маховичок удерживается в заданном положении.

Устройство освещения

Оно предназначено для освещения сетки прицела ПСО-1 во время стрельбы в сумерках или ночью. Устройство состоит из корпуса, на котором есть контактный винт, батарейки — источника тока, колпачка с пружиной для прижатия батареи к винту, проводов для соединения с электролампочкой с помощью тумблера. Аккумулятор устанавливается таким образом, чтобы его центральный электрод был подключен к винту, а боковой — к корпусу, для чего контактная пластина загибается за край, после чего на нее надевается колпачок.

Составляющие

Прицел ПСО-1 оснащен резиновым наглазником, предназначенным не только для правильности установки глаза, но и для удобства прицеливания. К тому же он успешно защищает линзы окуляра от неизбежного загрязнения или повреждений.

Выдвижная бленда необходима для предохранения объектива в ненастную погоду от попадания на нее снега или дождя, а также от прямых лучей солнца во время стрельбы и исключения демаскирующих отблесков, которые могут изобличить снайпера.

Оптическая система

Она состоит из окуляра, каретки, оборачивающей системы, сетки прицела, люминесцентного экрана, окна со светофильтром и объективом, который необходим для получения перевернутого или же уменьшенного изображения объекта наблюдения. Он состоит из трех линз, при этом две — склеенные.

Прицел ПСО-1, инструкция к которому обязательно прилагается при покупке, имеет оборачивающую систему, предназначенную для придания изображению прямого нормального положения. Она, в свою очередь, тоже состоит из линз, которых четыре штуки, и они склеены попарно.

Прицельная сетка, необходимая для прицеливания, сделана на стекле, закрепленном в подвижной каретке. А окуляр предназначается для рассмотрения объекта наблюдения в увеличенном изображении. Люминесцентный экран же нужен для обнаружения инфракрасных световых источников. В ПСО-1 это тонкая пластина из специального состава, уложенная между двумя стеклами. На нем имеется окно со светофильтром для зарядки, а также флажок для переключения. При этом горизонтальное положение – при подзарядке экрана, а также для стрельбы в обычных условиях, вертикальное — для наблюдения и поражения цели, обнаруживающей себя своим инфракрасным излучением. На месте воздействия инфракрасных лучей на поверхности экрана появляется свечение, изображающее источник как круглое пятно зеленоватого оттенка.

Монтаж и демонтаж прицела

Для установки на оружие нужно вставить ПСО-1 на посадочное место, а затем подать ручку зажимного винта от себя. На винтовках модификации СВД даже после установки оптики сохраняется возможность для применения механического прицела, поскольку они не перекрывают друг друга.

Снайперский прицел ПСО-1 легко снимается с винтовки и так же беспроблемно присоединяется к ней, причем без какого-либо искажения качества стрельбы. Для того чтобы отсоединить устройство, необходимо ручку зажимного винта подать на себя, а затем снять с «ласточкиного хвоста» в направлении приклада.

Введение поправок

По дальности нужно поставить верхний маховичок на необходимое деление, которое и соответствует данному расстоянию. По горизонтали же боковик нужно раскрутить на красные цифры. Если сетка идет влево, пули пойдут в обратную сторону. Если же ориентироваться на черные цифры, то наоборот.

Боковые поправки по движущимся целям и на ветер производят вращением горизонтальных маховиков. На шкале нанесены деления со знаком «плюс» для правой корректировки и с «минусом» — для левой. Причем всегда в каждую сторону по десять делений с пронумерованными пятым и десятым положением. Каждое из них соответствует тысячному размеру дистанции.

Реплика ПСО-1

Изготовлена на фабрике в Китае. Ее корпус сделан из алюминия. Прицел полностью, включая и крепления, качественно окрашен прорезиненной краской и имеет красную подсветку сетки. На нем сделано антибликовое покрытие. Реплика, как и оригинал, оснащена дальномерными сетками, которые позволяют производить ориентировочные оценки расстояния до цели. Кроме того, он оборудован и подсветкой, делающей возможным прицеливание даже самой темной ночью. Прицел хорошо становится на СВД и СВУ, а также на страйкбольную серию АК. У него есть всего один недостаток. Реплика ПСО-1, к сожалению, не садится на винтовки российского производителя АС «ВАЛ» и ВСС «Винторез».

Прицеливание

Точка прицеливания — это вершина у основного угольника, куда «падает» пуля. Поле чистое и строго очерчено по краям. Прицельное приспособление с изображением цели располагается в фокальной плоскости на объективе, поэтому глаз снайпера приспосабливается лишь на одно расстояние. Удаление выходного зрачка на девяносто миллиметров от линзы окуляра разрешает стрелять и в очках, и в противогазе, обеспечивая при этом и безопасность от отдачи винтовки.

При грамотном прицеливании глаз должен располагаться строго на оптической прицельной оси. Это означает, что зрительное поле должно быть очень чистым, а его периметры — строго очерченными: без теней по краям или каких-либо лунообразных затемнений. В противном случае пули уйдут в сторону, причем противоположную даже самому незначительному отклонению и довольно далеко от точки прицела.

При этом глаз должен быть размещен от окуляра на таком расстоянии, при котором зрительное поле будет просматриваться полностью, в полную величину, не дальше и не ближе от этого оптимального параметра.

Стрельба

Процесс стрельбы с оптическим прицелом, в том числе и с ПСО-1, намного труднее, чем некоторым может показаться. Это достаточно тяжелый процесс. Соблазняясь сведениями об отличных характеристиках прицельной оптики, некоторые дилетанты стараются устанавливать на свое оружие прицел с самым большим увеличением. И зачастую, к сожалению, получается так, что с оптикой они стреляют намного хуже, чем открыто. Происходит это по следующей причине. Чем выше увеличение прицела, соответственно, тем больше цель «прыгает» в зрительном поле, а это значит, что за нее тяжелее будет «зацепиться». В то же время стрелок все больше старается, «упираясь», а поскольку естественная пульсация в организме только усиливает процесс, то после прицеливания мишень двигается еще сильнее.

Стрелять с большими увеличениями прицела в состоянии лишь опытные снайперы, специфика работы у которых допускает применение упора. Это могут быть, например, стрелки, которые сидят в неподвижной засаде, или же члены антитеррористических групп. Даже снайперы, которые работают в подвижных группах, не могут позволить себе подобной роскоши.

Комплектация

К каждому прицелу прилагаются сумка для переноски и чехол. Туда же входят и зимние устройства освещения сетки, масленка и запасные батарейки. В сумке предусмотрен специальный карман для оптического прицела, там же можно хранить магазины, есть место и для щеки-приклада, а также салфетки и светофильтра. Чехол служит для предохранения от снега, дождя и пыли при установлении его на винтовке.

fb.ru

Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Хочу добавить немного от себя. Первый раз СВД я увидел в армии, это был 95-97 год. Тогда я проходил срочную военную службу в рядах РА в далеком и прекрасном ЗАБВО, недалеко от города Чита, поселок Угдан.

Не знаю как сейчас, но в те времена, в боевых частях РА, нас от 4 до-5 раз в месяц возили на стрельбы. Может быть нашей части повезло, что полигон(стрельбище) был рядом в 10 км, либо действительно в те времена, это было обязанностью всех нормальных командиров подготовить своих солдат и сделать из них мужиков, не только на стрельбах, но и в повседневной жизни.

Всегда вспоминаю свою срочную службу только с теплотой и светлыми воспоминаниями. Пусть был определенный негатив где-то в службе, но это все такая мелочь, от истинных воспоминаний. Те, кто конечно не служил — далеки от реалий и почему-то, в последние лет так 5-7, вообще боятся как черт ладана служить. С чем это связано понятно, да и парней (мужиков и мужей) на Руси матушке ох как мало осталось, кто бы смог за нее Родимую постоять……..ох как мало.

Да, простите отвлекся. Больная тема для меня, но все же…

Так вот, стрелял я с этой машинки всего два раза в своей жизни. Всё это происходило в армии и то под дембель: первый раз произвел три выстрела, а в последующий всего семь. Но хочу сказать Вам — это никогда не забудется! По крайне мере для меня! Приходилось стрелять в своей жизни с АКМ, АКСУ, ПМ, не берем Сайгу, ИЖ ( с периодическим постоянством), но это……………это просто… ну не забываемое! Словами мне Вам не объяснить… Только спустя столько лет, я понимаю, почему они занимали лежки не такие, как стандарт для рядового состава 100 метров. Лежка была от 300 метров.

Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Назначение винтовки 7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей. Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.

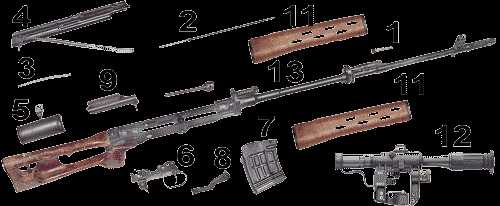

Состав винтовки. В комплект снайперской винтовки входят (рисунок выше):
Прицел снайперский оптический, индекс 6Ц1 — 1 шт.
Штык-нож, индекс 6Х5 — 1 шт.
Сумка для прицела и магазинов, индекс 6Ш18 — 1шт.
Сумка под ЗИП, индекс 6Ш26 — 1 шт.
Ремень для ношения стрелкового оружия, индекс 6Ш5 — 1 шт.
Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.

Технические данные.
Основные конструктивные баллистические характеристики
винтовки, винтовочного патрона и конструктивные данные оптического прицела.

1. Калибр, м…………………………………………………….7,62
2. Число нарезов………………………………………………4

3. Прицельная дальность, м:
с оптическим прицелом………………………………………1300
с открытым прицелом ………………………………………..1200
4. Начальная скорость пули, м/с…………………………. 830
5. Дальность полета пули,
до которой сохраняется ее
убойное действие, м…………………………………………..3800
6. Масса винтовки без
штыка-ножа с оптическим
прицелом, не снаряженным
магазином и щекой, кг………………………………………..4,3
7. Емкость магазина, патронов…………………………….. 10
8. Длина винтовки, мм:
без штыка-ножа………………………………………………..1220
с примкнутым штыком-ножом……………………………….1370
9. Масса патрона, г…………………………………………….21,8
10. Масса обыкновенной пули
со стальным сердечником, г………………………………….9,6
11. Масса порохового заряда, г……………………………. 3,1
12. Увеличение оптического
прицела, крат……………………………………………………4
13. Поле зрения прицела, градус…………………………. 6
14. Диаметр зрачка выхода, мм……………………………..6
15. Удаление зрачка выхода, мм……………………………68,2
16. Разрешающая способность,
секунда,………………………………………………………….12
17. Длина прицела с наглазником
и выдвинутой блендой, м……………………………………. 375
18. Ширина прицела, мм………………………………………70
19. Высота прицела, мм……………………………………….132
20. Масса прицела, г…………………………………………..616
21. Масса прицела с комплектом
ЗИП и чехлом, г………………………………………………….926

Винтовочные патроны

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.

7,62х53R мм винтовочный патрон с пулей со стальным сердечником (57-Н-323 С)
7,62х53R мм винтовочный патрон снайперский (7-Н-1)
7,62х53R мм винтовочный патрон снайперский с бронебойной пулей (7-Н-14)

7,62х53R мм винтовочный патрон с термоупрочненным сердечником (7-Н-13)
7,62х53R мм винтовочный патрон с пристрелочно-зажигательной пулей (ПЗ)
7,62х53R мм винтовочный патрон с трассирующей пулей Т46 (Т46М) (7-Т-2 (7-Т-2М))

7,62х53R мм винтовочный патрон с бронебойной пулей БП (7-Н-26)
7,62х53R мм винтовочный патрон с бронебойно-трассирующей пулей (7-БТ-1)

7,62х53R мм винтовочный патрон с бронебойно-зажигательной пулей Б-32 (7-БЗ-3)

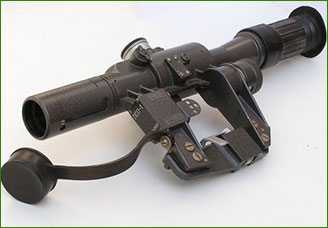

Оптический прицел ПСО-1

Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.

При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого пятна зеленоватого цвета.

Технические характеристики прицела снайперского оптического ПСО-1

Увеличение прицела — 4-кратное
Поле зрения — 6 градусов
Длина прицела с наглазником и блендой — 375 мм
Удаление выходного зрачка — 68 мм

Диаметр выходного зрачка — 6 мм
Световой диаметр объектива, мм — 24
Предел разрешения, угл./сек — 12
Напряжение питания, В — 1,5
Масса оптического прицела ПСО-1 — 0,58 кг/b]

Устройство прицела снайперского оптического ПСО-1

Оптический прицел является основным прицелом снайперской винтовки СВД.

Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур.

Работоспособен в интервале температур -50+C. Прицелы могут быть установлены на следующие модели оружия:снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.

Прицелы снайперские оптические выпускаются в следующих модификациях:ПСО-1, ПСО-1-1,
ПСО-1М2, ПСО-2, ПСО-3.

Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает: корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.

Оптическая часть прицела включает: объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

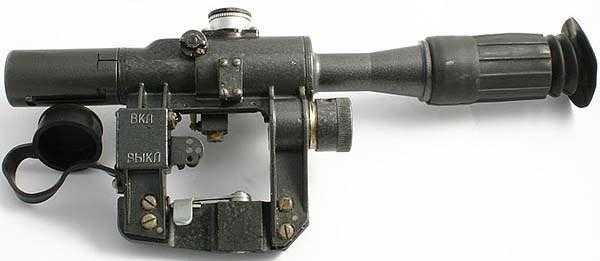

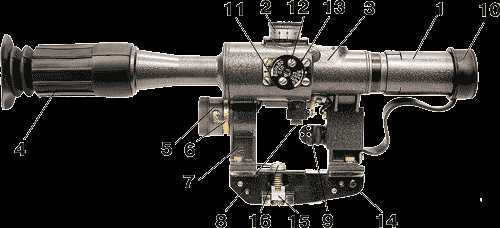

1 — выдвижная бленда, 2 — верхний маховичок, 3 — корпус,
4 — резиновый наглазник, 5 — колпачок с упором,
6 — корпус для батарейки, 7 — кронштейн, 8 — электролампочка,
9 — тумблер, 10 — колпачок объектива, 11 — указатель,
12 — стопорный винт, 13 — боковой маховичок,
14 — упор, 15 — движок, 16 — зажимной винт.

Механическая часть ПСО-1

Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива. Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении. Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.Для освещения сетки при температурах от +2? С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды. Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

1 — корпус,
2 — торцовая гайка,
3 — стопорные винты,
4 — соединительный винт,
5 — дополнительная шкала,
6 — индекс,
7 — указатель.

На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.

На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны;
цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» — на верхнем маховичке, «Вправо СТП», «Влево СТП» — на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).

Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

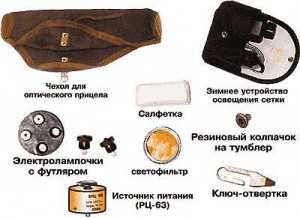

К каждой снайперской винтовке положены:
сумка для переноски оптического прицела и магазинов;
чехол для оптического прицела;
сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

Сумка для переноски оптического прицела и магазинов имеет:
карман для оптического прицела;
четыре кармана для магазинов;
карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две — склеенные. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка)-для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) -при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

1 — окуляр, 2 — каретка, 3 — оборачивающая система, 4 — сетка, 5 — люминисцентный экран, 6 — окно
со светофильтром, 7 — объектив

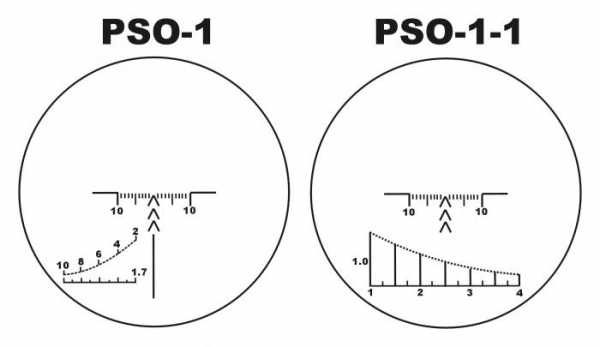

1 — шкала боковых поправок,
2 — основной угольник для стрельбы до 1000 м,
3 — дополнительные угольники,
4 — дальномерная шкала.

Табличные (нормальные) условия стрельбы:
— отсутствие ветра,
— температура воздуха +15?С,
— нулевая высота над уровнем моря, при значительных отклонениях внешних условий стрельбы вносятся поправки:
— поправка на боковой ветер
— поправка на перемещение цели (упреждение)
— поправка на температуру воздуха при стрельбе на расстоянии >500м.
— поправка при стрельбе в горах над уровнем моря выше 2000м.

Прицеливание по инфрокрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м.

Цена деления прицельной сетки и марки (угольника) в тысячных.

На сетке прицела нанесены:

основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м.

Определение дальности.

1. по дальномерной шкале:
2. по угловым величинам с помощью формулы тысячной

Прицеливание

Глаз снайпера расположен на оптической оси прицела и удален от окуляра на 68 мм. Видно все поле зрения. Если глаз расположен близко (далеко) от окуляра. В поле зрения видно круговое затемнение.

При смещении глаза в какую-либо сторону в поле зрения видна лунообразная тень. Пробоины будут отклоняться в противоположную от тени сторону!

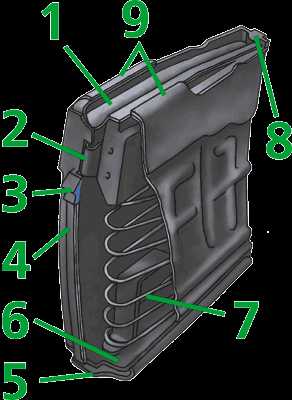

Магазин снайперской винтовки СВД.

Магазин служит для помещения патронов и подачи их в ствольную коробку. Емкость магазина 10 патронов 7,62х53. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

1 — подаватель;
2 — выступ подавателя;
3 — опорный выступ;
4 — корпус;
5 — крышка;
6 — стопорная планка;
7 — пружина;
8 — зацеп;
9 — загибы.

Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.

Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки. Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.

Части и механизмы СВД. Неполная разборка и сборка.

Снайперская винтовка состоит из следующих основных частей и механизмов:
— ствола со ствольной коробкой, открытым прицелом и прикладом,
— крышки ствольной коробки,
— возвратного механизма,
— затворной рамы,
— затвора,
— газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
— ствольных накладок,
— ударно-спускового механизма,
— предохранителя,
— магазина,
— щеки приклада,
— оптического прицела.

1 — газовый поршень,
2 — толкатель,
3 — пружина толкателя,
4 — крышка ствольной коробки
с возвратным
механизмом,
5 — щека приклада,
6 — ударно-спусковой механизм,
7 — магазин,
8 — предохранитель,
9 — затворная рама,
10 — затвор,
11 — ствольные накладки,
12 — прицел ПСО-1,
13 — ствол со ствольной
коробкой, открытым
прицелом и прикладом.

7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1)

1 — затыльник 7-2; 2 — шуруп затыльника 5-4/6П1; 3 — приклад 7-1; 4 — ось антабки 7-3; 5 — трубка
антабки 7-4; 6 — щечка Сб 3/6Ю7; 7 — приклад Сб 7; 8 — ось серьги 5-9; 9 — серьга 5-7; 10 —
направляющий стержень 5-6; 11 — задний вкладыш 5-2; 12 — чека крышки Сб 1-2; 13 — крышка с
возвратным механизмом Сб 5; 14 — коробка 1-2; 15 — направляющая втулка возвратной пружины 5-
5; 16 — возвратная пружина 5-4; 17 — останов затвора 1-4; 18 — пружина останова затвора 1-5; 19 —
затвор в сборе Сб 2-1; 20 — затвор с рамой Сб 2; 21 — рама 2-7; 22 — ствол с коробкой Сб 1; 23 —
защелка хомутика 1-36; 24 — хомутик прицельной планки 2-2/56-А-212; 25 — пружина защелки
хомутика 2-4/56-А-212; 26 — прицельная планка 1-21; 27 — прицельная планка в сборе Сб 1-9; 28 —
пружина прицельной планки 0-23/56-А-212; 29 — прицельная колодка 1-10; 30 — пружина
толкателя 1-24; 31 — толкатель 1-23; 32 — ствол 1-1; 33 — левая накладка в сборе Сб 1-3; 34 —
правая накладка в сборе Сб 1-4; 35 — штифт сальника 1-18; 36 — сальник в сборе Сб 1-8; 37 —
чека кольца Сб 1-7; 38 — верхнее кольцо в сборе Сб 1-1; 39 — газовый поршень 1-22; 40 — газовая
трубка 1-25; 41 — газовый регулятор 1-53; 42 — защелка газовой трубки 1-38; 43 — ось защелки
газовой трубки 1-37; 44 — пружина защелки газовой каморы 1-40; 45 — газовая камора 1-15; 46 —
штифт газовой каморы 1-46; 47 — мушка 1-17; 48 — корпус мушки 1-20; 49 — основание мушки 1-16;
50 — штифт основания мушки 1-45; 51 — выбрасыватель 2-2; 52 — ось выбрасывателя 2-3; 53 —
пружина выбрасывателя 2-4; 54 — штифт ударника 2-6; 55 — затвор 2-1; 56 — ударник 2-5; 57 —
курок 4-6; 58 — боевая пружина 4-7; 59 — ось курка 4-8: 60 — пружина защелки магазина 4-22; 61 —
ось защелки магазина 4-16; 62 — защелка магазина 4-15; 63 — автоспуск Сб 4-3; 64 — ось шептала,
крючка и автоспуска 4-10; 65 — шептало 4-9; 66 — тяга 4-12; 67 — спусковой крючок 4-11; 68 —
спусковой крючок с тягой Сб 4-4; 69 — ось тяги 4-14; 70 — корпус спускового механизма Сб 4-1;
71 — пружина крючка 4-13; 72 — ограничитель щитка 4-20; 73 — заклепка пружины накладок 1-39;
74 — нижнее кольцо с пружиной Сб 1-5; 75 — подаватель Сб 6-2; 76 — корпус магазина Сб 6-1; 77 —
пружина магазина 6-12; 78 — планка в сборе Сб 6-3; 79 — крышка магазина 6-11; 80 — магазин Сб
6; 81 — штифт останова 1-3; 82 — щиток в сборе Сб 3; 83 — ударно-спусковой механизм Сб 4; 84 —
шуруп приклада 5-14/56-А-212; 85 — розетка 7-7; 86 — шуруп антабки 5-4/6П1; 87 —
соединительный винт 1; 88 — пружинная шайба 2.

www.dal.by

Лучший прицел для СВД. Опыт украинского волонтера

От меня.
Целый год интенсивных боевых действий понадобился, чтобы понять, что в советских НСД к советским образцам оружия написаны дельные вещи, а не фигня.
Что будет, когда они откроют Боевой Общевойсковой Устав?

Лучший прицел для СВД. Опыт волонтера

Я бы хотел начать эту статью с вопроса — а чем вас не устраивает стандартный прицел? Конечно же это касается военных, чьи винтовки комплектуются ПСО-1 по умолчанию. Ну, или должны комплектоваться Смайлик «smile»

Мне понадобился целый год извращений с заменой прицелов на полсотни СВД, чтобы понять, что родной ПСО не так плох, как принято считать. Итак, если на вашей винтовке он есть и чудом неплохо сохранился за 25-50 лет жизни, я считаю, что это лучший вариант для даного оружия. Что я подразумеваю, под исправностью? Чистые и целые линзы, правильно работающее перемещение сетки и самое главное — стабильность фиксации на ласточкином хвосте. То есть неушатаным должно быть, как крепление прицела, так и сам кронштейн. Подсветка сетки работает мало на каком ПСО, но эта проблема легко поправима — перепаивается проводка, ставится подходящая и даже в пару раз более емкая батарея, а лампочку даже можно поменять на цветную диодную.

Итак, давайте оценим главные преимущества родного ПСО-1:
1. Если крепление исправно, то неплохо держит.
2. Фиксированная кратность позволяет без всяких «если» использовать дальномерную сетку, которая к тому же имеет простую и понятную ростовую шкалу.
3. Баллистический барабан вертикальных поправок действительно плюс-минус соответствует баллистике патронов и позволяет успешно стрелять без знаний и понимания траектории.
4. Кратность 4 дает возможность кое-как идентифицировать цель на дистанции до 600 метров и при этом не смущает начинающих стрелков брожением марки на цели.
5. Достаточно широкий угол обзора.
6. Простая и понятная ростовая дальномерная шкала.
7. Подсветка сетки.

А теперь о недостатках ПСО:

ПСО и ПОСП

Особая группа альтернативных прицелов — совковые варианты специально сделанные для СВД и подобных винтовок. Главная особенность и в то же время преимущество в том, что они по умолчанию имеют подходящее крепление и привычные «советскому солдату» сетки. Это могут быть более современные (если можно так сказать) версии — ПСО-2 и ПСО-3, а также их гражданские клоны — ПОСП. Второй и третий ПСО действительно неплохи — относительно надежные, легко и хорошо крепятся, и к тому же дают большую кратность — 6 и 8 соотвественно. Но их очень сложно и дорого доставать в Украине

Кронштейн-адаптер

Эту часть статьи правильней начать с ответа на вопрос — как установить на СВД стандартный прицел без специального СВД-шного крепления. Для этого нужен особый кронштейн-адаптер, который крепится на «ласточкин хвост» винтовки и выносит вверх планку пикатини-вивера. На которую уже без проблем ставятся кольца и прицел. Правильный кронштейн и представляет главную проблему. Большинство доступных на рынке недорогих вариантов либо сделаны для АК и просто не подходят для СВД, либо имеют очень низкое качество (Беломо, ВОМЗ, ЭСТ, UTG, Leapers) — они люфтят, гнутся, раскручиваются, планки пикатини могут вообще не соответствовать стандартам. Результат — отсутствие кучности боя, постоянное смещение СТП. Единственный правильный серийный кронштейн, который мне встречался — российский МАНТА 2, но цена его цена превосходит 150 долларов. Также отличный кронштейн производит для установки своих теплоприцелов на СВД киевская компания Archer TVT, но в свободной продаже их нет. Также в интернете можно найти точные чертежи этих двух вариантов и заказать производство на ЧПУ из дюрали, но получится тоже не дешево и не просто (около 100$). Каким должен быть правильный кронштейн? Крепиться к «ласточке» двумя-тремя винтами с гроверами (никаких быстросъемных креплений), позволять без проблем снимать крышку ствольной коробки и в то же время не прижимать ее сбоку, иметь отрицательный наклон в 20 угловых минут, достаточную жесткость на кручение и сгибание, иметь правильный стопор позволяющий до упора толкнуть не зажатый кронштейн на «ласточке» от себя.
Импортные снайперские прицелы.

Какие главные требования к прицелу для СВД? Фактически такие же как и требования к прицелам большинства других военных винтовок, в том числе и импортных.

Из самых недорогих прицелов очень хорошо себя показали Konus (KonusPro M30 4.5-16×40 за 200$ или KonusPro M30 6.5-25×42 за 250$), а также NikoStirling (от 200$). Достаточно популярный китайский бренд TAC Vector Optics мне не нравится — часто встречал браки и поломки.
Самое худшее в дешевых непроверенных прицелах, что они могут быстро выйти из строя абсолютно незаметно для стрелка. То есть неопытному стрелку это еще и не сразу станет понятно.

15 августа 2015. Павел Кащук, Combat-ua

uriadnik.livejournal.com

Оптический прицел ПСО-1

Прицел снайперский оптический ПСО-1 до сих пор является одним из основных прицелов для российского снайперского оружия, состоящего на вооружении ВС и внутренних войск МВД РФ. Был разработан в 1963 году для снайперской винтовки Драгунова,

принятой на вооружение ВС СССР в том же году.

Предназначен для стрельбы по малогабаритным целям, находящимся на расстоянии до 1300 метров, устанавливается на специальное крепление типа «ласточкин хвост». Сохраняет полную работоспособность в интервале температур от — 50 до +50°C без запотевания оптики при их резком перепаде.

Заполнен азотом, герметичен, подсветка сеток позволяет производить прицеливание в сумерках и темноте. Интегрированная дальномерная шкала позволяет определять дальность до цели.

Основные сведения и технические характеристики прицела снайперского оптического ПСО-1

Тип: оптический снайперский
Страна: СССР
Год создания: 1963
Годы изготовления: 1963 — настоящее время
Изготовитель: Новосибирский приборостроительный завод
Варианты (модификации): ПСО 1-1; ПСО-1М2; ПСО-2; ПСО-3
Увеличение: 4
Поле зрения: 6°
Диаметр выходного зрачка, мм: 6
Удаление выходного зрачка, мм: 68
Световой диаметр объектива, мм: 24
Максимальное разрешение, угл./сек 12
Длина, мм (с блендой и наглазником) 375
Напряжение элементов питания, В: 1,5
Масса, г: 580

Устройство прицела ПСО-1

Механическая часть.

1. Выдвижная бленда. Предохраняет линзы объектива от попадания на нее дождя, снега и прямых солнечных лучей при стрельбе против солнца во избежание демаскирующих снайпера отблесков.

2. Верхний маховичок. Служит для установки прицела (более подробно — см. ниже).

3. Корпус. Соединяет между собой все механические и оптические части прицела.

4. Резиновый наглазник. Предохраняет линзы окуляра от механических повреждений и загрязнения, а также служит для удобства прицеливания и правильной фиксации глаза снайпера.

5. Колпачок с упором. Элемент устройства освещения сетки.

6. Корпус для элемента питания (батарейки). Элемент устройства освещения сетки прицела.

7. Кронштейн. Служит для крепления прицела на оружие.На нем находится упор, пазы, зажимной винт и его ручка.

8. Электролампочка. Предназначена для подсветки прицельной сетки.

9. Тумблер. Элемент устройства освещения сетки. Служит для включения / выключения электролампочки.

10. Колпачок объектива. Предназначен для защиты линз от механических повреждений и загрязнения. Открывается только после занятия снайпером исходной позиции и перед непосредственным началом прицеливания / оснотра местности.

11. Указатель (индекс). Указывает значение установки прицела и шкалы боковой поправки верхнего и бокового маховичков.

12. Стопорный винт.

13. Боковой маховичок. Служит для введения боковых поправок на цель.

14. Упор. Элемент кронштейна.

15. Движок с пружиной. Элемент кронштейна.

16. Зажимной винт. Элемент кронштейна.

Устройство освещения сетки. Предназначено для освещения сетки прицела при стрельбе в темноте или сумерках. Состоит из батарейки (источник электрического тока), корпуса для батарейки с контактным винтом, колпачка с упором и пружиной, который служит для поджатия батарейки к винту, проводков, соединяющих винт, к которому подключен центральный электрод батарейки через тумблер и самого тумблера, который включает и выключает электролампочку.

Зимнее устройство освещения сетки. Входит в комплект полного оснащения прицела как принадлежность. Предназначено для освещения прицельной сетки при температуре от 2°С и ниже. состоит из корпуса для батарейки (1), колпачка с упором (2) и экранированного провода (3).

Для подготовки зимнего устройства освещения к работе, батарейка вкладывается в его корпус, на который, в свою очередь, надевается колпачок с упором, а колпачок зимнего устройства устанавливается на его место. Корпус устройства с установленой батарейкой может переноситься в кармане униформы снайпера, а провод, во избежание запутывания и зацепки за посторонние предметы, пропускается через левый рукав униформы.

Батарейка. В качестве элемента питания, для ПСО-1 используется батарейка типа РЦ-63. Правильная установка в корпус для батарейки (6): центральный электрод батарейки подключается к контактному винту устройства освещения сетки, а смещенный в сторону боковой электрод — к корпусу. При этом контактная пластина электрода загибается за край корпуса, затем на него надевается колпачок.

Назначение, устройство и принцип работы верхнего и бокового маховичков

Как было сказано выше, верхний маховичок служит для установки прицела в зависимости от расстояния до цели. Боковой маховичок — для введения боковых поправок на цель. Их устройство почти идентично, так что рассматриваться они будут комплексно.

1. Корпус.

2. Торцовая гайка.

3. Стопорные винты.

4. Соединительный винт.

5. Дополнительная шкала.

6. Индекс.

7. Указатель.

На корпусе верхнего маховичка расположена шкала прицела с делениями от 1 до 10, каждая цифра деления означает 100 метров, то есть установка индекса на деление «5» будет означать расстояние до цели 500 метров после его определения (см. ниже).

На корпусе бокового маховичка расположена шкала боковых поправок с делениями в обе стороны от 0 до 10, каждая цифра деления соответствует значению одной тысячной (обозначается как 0-01).

На верхней части корпуса обоих маховичков расположена дополнительная шкала, цена делений которой составляет 0,5 тысячной. Эта шкала применяется для выверки прицела при пристрелке оружия.

Установка значений основной шкалы верхнего маховичка до деления «3» фиксируется через одно деление (1; 2; 3), при этом происходит один щелчок фиксатора. От деления «3» до деления «10» установка фиксируется через каждые пол-деления, то есть на одно деление происходит два щелчка фиксатора.

Все установки шкалы бокового маховичка (0-10) фиксируются через каждые пол-деления.

Соединительный винт связывает торцовую гайку с кареткой и при вращении гайки или маховичка передвигает каретку с сеткой прицела в нужном направлении.

1. Окуляр. Служит для визуального рассмотрения объекта в увеличенном прямом изображении. Конструктивно состоит из трех линз, две из которых — склеенные.

2. Каретка. Соединяет верхний маховичок с сеткой прицела.

3. Оборачивающая система. Придает изображению прямое положение. Конструктивно состоит из попарно склееных четырех линз.

4. Сетка прицела. Исполнена на стекле, закрепленном в каретке (подвижной рамке).

5. Люминисцентный экран. Предназначен для обнаружения ИК (инфракрасных) источников света. Конструктивно состоит из тонкой пластины, изготовленой из специального состава, уложеной между двумя стеклами. Имеет окно со светофильтром, а также флажок переключения: при горизонтальном положении флажка (в сторону светофильтра) — для подзарядки экрана и стрельбы в обычных условиях, при вертикальном положении флажка (в сторону объектива) — для стрельбы по целям, которые обнаружили себя ИК излучением (например — лазерными прицелами) и для наблюдения.

6. Окно со светофильтром. Служит для зарядки люминисцентного экрана.

7. Объектив. Предназначен для получения перевернутого уменьшенного изображения наблюдаемого объекта. Конструктивно состоит из трех линз, две из которых — склеены.

Вправо и влево от угольника обозначена цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01). Марка угольника соответствует значению две тысячные (0-02).

1. Шкала боковых поправок.

2. Основной угольник для стрельбы на расстояние до 1000 метров.

3. Дополнительные угольники для стрельбы на расстояние свыше 1000 метров.
Предназначены для стрельбы на расстояние 1100, 1200, и 1300 м (сверху-вниз). Для этого, значение верхнего маховичка выставляется на отметке 10.

4. Дальномерная шкала. Состоит из кривой пунктирной и сплошной горизонтальной линии. Рассчитана на высоту цели 1,7 м (средний рост человека), значение которой указано под горизонтальной линией. Над кривой пунктирной линией нанесена шкала с делениями, один пункт которой соответствует расстоянию до цели 100 метров. Значения шкалы, обозначенные цифрами 2, 4, 6, 8 и 10 соответствуют значениям 200, 400, 600, 800 и 1000 метров соответственно.

Пример: Наблюдается грудная цель. Величина цели (В) = 0,5 м; угол (У) = 0,01 = 1. Значит, дальность до цели равна Д = 0,5 х 100 / 1 = 500 метров.

Нормальные (табличные) внешния условия стрельбы:

отсутствие ветра
температура воздуха +15°С
нулевая высота над уровнем моря
При значительных отклонениях от нормальных условий стрельбы вносятся поправки на:

боковой ветер
температуру воздуха (при стрельбе на расстояние свыше 500 метров)
при стрельбе выше 2000 метров над уровнем моря
перемещение цели (упреждение)

Дистанция, м Деривация, см Тысячные (горизонтальная поправка прицела) Точка прицеливания без поправок (винтовка СВД)

100 0 0 центр прицела

200 1 0 то же

300 2 0,1 то же

400 4 0,1 левый (от стрелка) глаз противника

500 7 0,1 в левую сторону головы между глазом и ухом

600 12 0,2 левый обрез головы противника

700 19 0,2 над центром погона на плече противника

800 29 0,3 без поправок точная стрельба не производится

900 43 0,5 то же

1000 62 0,6 то же

Добавить комментарий

okhotanakubani.com

Подготовка снайпера — прицел ПСО-1

Назначение и технические характеристики. Устройство – механическая и оптическая части. Запасные части и принадлежность.

Назначение прицела снайперского оптического ПСО-1 и технические характеристики

Оптический прицел ПСО-1 является одним из основным прицелом отечественного снайперского вооружения. Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур. Работоспособен в интервале температур ± 50°C.
Прицелы снайперские оптические выпускаются в следующих модификациях: ПСО-1, ПСО-1-1, ПСО-1М2, ПСО-2, ПСО-3.

Технические характеристики прицела снайперского оптического ПСО-1

Увеличение прицела Поле зрения Длина прицела с наглазником и блендой Удаление выходного зрачка Диаметр выходного зрачка Световой диаметр объектива Предел разрешения Напряжение питания Масса оптического прицела ПСО-1	— 4-кратное — 6 градусов — 375 мм — 68 мм — 6 мм — 24 мм — 12 угл./сек — 1,5 В — 0,58 кг

Устройство прицела снайперского оптического ПСО-1

1 — выдвижная бленда, 2 — верхний маховичок, 3 — корпус, 4 — резиновый наглазник, 5 — колпачок с упором, 6 — корпус для батарейки, 7 — кронштейн, 8 — электролампочка, 9 — тумблер, 10 — колпачок объектива, 11 — указатель, 12 — стопорный винт, 13 — боковой маховичок, 14 — упор, 15 — движок, 16 — зажимной винт.

Оптический прицел состоит из механической и оптической частей.Механическая часть прицела включает корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок. Оптическая часть прицела включает объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

Механическая часть ПСО-1

Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива.

Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении.

Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.

Для освещения сетки при температурах от +2° С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды.

Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения.

Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

Устройство маховичка

	1 — корпус 2 — торцовая гайка 3 — стопорные винты 4 — соединительный винт 5 — дополнительная шкала 6 — индекс 7 — указатель

На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров. На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны; цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

Оптическая система ПСО-1.

1 — окуляр, 2 — каретка, 3 — оборачивающая система, 4 — сетка, 5 — люминисцентный экран, 6 — окно со светофильтром, 7 – объектив

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две — склеенные.

Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно.

Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке).

Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка) — для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) — при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

Сетка прицела

	1 — шкала боковых поправок 2 — основной угольник для стрельбы до 1000 м 3 — дополнительные угольники 4 — дальномерная шкала

На сетке прицела нанесены:
основной (верхний) угольник для прицеливания при стрельбе до 1000 м;
шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м;
дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).
Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Определение дальности до цели

1. По дальномерной шкале:

2. По шкале боковых поправок и угловым величинам с помощью формулы тысячной: Пример: наблюдаем грудную цель. Величина цели В = 0,5 м. Угол У = 0-01 = 1 Дальность Д = : В (величину или размер цели) умножаем на 1000 и делим на У (угол в тысячных) = 0,5 х 1000 / 1 = 500 м.

Табличные (нормальные) условия стрельбы:
— отсутствие ветра,
— температура воздуха +15°С,
— нулевая высота над уровнем моря,
При значительных отклонениях внешних условий стрельбы вносятся поправки:
— поправка на боковой ветер
— поправка на перемещение цели (упреждение)
— поправка на температуру воздуха при стрельбе на расстоянии 500м.
— поправка при стрельбе в горах над уровнем моря выше 2000м.

Прицеливание по инфрокрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м.

Запасные части и принадлежность

Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка, резиновый колпачок на тумблер, чехол для оптического прицела, сумочка с зимнем устройством освещения сетки.
Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.
Чехол для оптического прицела служит для защиты прицела от дождя, снега и пыли при расположении его на винтовке.

ПСО-1 — WiKi

ПСО-1 (Прицел снайперский оптический) — один из основных прицелов советского и российского снайперского вооружения. Прицел был разработан в 1963 году специально для винтовки СВД. Конструктивной особенностью прицела стала очень удачная прицельная сетка, позволяющая снайперу быстро определять расстояние и брать необходимые горизонтальные поправки по ходу стрельбы, не вращая маховики^[1]^[2]. Прицел герметичен, наполнен азотом, что исключает запотевание оптики при перепаде температур, комплектуется сумкой для его переноски на поясном ремне, чехлом, светофильтрами, адаптером питания, запасными лампочками и источником питания. Работоспособен в интервале температур ± 50 °C.

Прицел, с момента постановки на вооружение винтовки СВД, широко применялся практически во всех локальных войнах и вооружённых конфликтах на территории СНГ, в частности во время чеченского конфликта, когда вошло в обиход понятие «снайперская война»^[3].

Устройство ПСО-1:
1-наглазник; 2-окуляр; 3-винты; 4-маховики; 5-корпус с кронштейном крепления; 6-объектив; 7-включатель подсветки; 8-зажимной винт; 9-регулировочная гайка; 10-фиксатор; 11-крышка отсека питания

Оптический прицел состоит из механической и оптической частей.

Механическая часть

Механическая часть прицела включает:

корпус;
верхний и боковой маховички;
устройство освещения сетки прицела;
выдвижную бленду;
резиновый наглазник и колпачок.

Вид через прицел ПСО-1, установленный на винтовку СВД

Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении.

Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения и не позволяет появляться световым бликам окулярной линзы, засвечивающим зрительное поле и утомляющих зрение стрелка^[1].

Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на неё дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

Оптическая часть

Прицельная сетка ПСО-1

Оптическая часть прицела включает:

Элементы прицельной сетки: 1 — шкала боковых поправок; 2 — основной угольник для стрельбы до 1000 м; 3 — дополнительные угольники; 4 — дальномерная шкала

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трёх линз, из них две — склеенные.

Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырёх линз, склеенных попарно.

Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке).

На сетке прицела нанесены:

основной (верхний) угольник для прицеливания при стрельбе до 1000 м;
шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м;
дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трёх линз, из них две — склеенные.

Оптическая часть прицела ПСО-1
	Элементы оптической части прицела: окуляр каретка оборачивающая система сетка люминесцентный экран окно со светофильтром объектив

Отображение на дальномерной шкале цели высотой 1м 70см на расстоянии 400 метров

Монтаж прицела

Для установки прицела на оружие необходимо установить прицел на посадочное место и подать от себя ручку зажимного винта. На винтовках типа СВД после установки оптического прицела ПСО-1 сохраняется возможность использования механического прицела, так как прицел при установке на крепление смещён левее, и не перекрывает механический прицел.

Демонтаж прицела

Прицел ПСО-1 снимается с винтовки и присоединяется к ней без снижения качества стрельбы. Для отсоединения прицела необходимо подать на себя ручку зажимного винта и снять прицел с «ласточкина хвоста» в сторону приклада.

Определение дальности до цели

В оптическом снайперском прицеле ПСО-1 предусмотрена шкала определения расстояний, привязанная к среднему росту человека 170 см.

По дальномерной шкале

Дальность до объекта может быть определена по дальномерной шкале. На дальномерной шкале изображены риски от 10 до 2. Наведя прицел таким образом, чтобы объект помещался между верхней линией риски и нижней горизонтальной линией, можно определить дальность до цели. На рисунке справа, например, дальность до цели D=400 метров.

По шкале боковых поправок и угловым величинам с помощью формулы тысячной

Пример: наблюдаем грудную цель. Величина цели В = 0,5 м, угол У = 0-01 = 1. Для вычисления дальности D величину цели В умножаем на 1000 и делим на угол в тысячных У:

D=0.5∗10001=500;{\displaystyle D={\frac {0.5*1000}{1}}=500;}

ru-wiki.org

Свд сетка прицела – Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Про прицелы к СВД.: bulochnikov

ПСО -1. Снайперский прицел ПСО

Назначение

Характеристики

Устройство

Механическая часть

Устройство освещения

Составляющие

Оптическая система

Монтаж и демонтаж прицела

Введение поправок

Реплика ПСО-1

Прицеливание

Стрельба

Комплектация

Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Лучший прицел для СВД. Опыт украинского волонтера

Оптический прицел ПСО-1

Добавить комментарий

Подготовка снайпера — прицел ПСО-1

Назначение прицела снайперского оптического ПСО-1 и технические характеристики

Устройство прицела снайперского оптического ПСО-1

Механическая часть ПСО-1

Оптическая система ПСО-1.

Запасные части и принадлежность

Рекомендуемые статьи

ПСО-1 — WiKi

Механическая часть

Оптическая часть

Монтаж прицела

Демонтаж прицела

Определение дальности до цели

Добавить комментарий Отменить ответ

Про прицелы к СВД.: bulochnikov

ПСО -1. Снайперский прицел ПСО

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_0.jpg" />

Назначение

Характеристики

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_2.jpg" />

Устройство

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_3.jpg" />

Механическая часть

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_4.jpg" />

Устройство освещения

Составляющие

Оптическая система

Монтаж и демонтаж прицела

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_6.jpg" />

Введение поправок

Реплика ПСО-1

Прицеливание

<img decoding="async" src="/wp-content/uploads/svd-setka-pricela_7.jpg" />

Стрельба

Комплектация

Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Лучший прицел для СВД. Опыт украинского волонтера

Оптический прицел ПСО-1

Добавить комментарий

Подготовка снайпера — прицел ПСО-1

Назначение прицела снайперского оптического ПСО-1 и технические характеристики

Устройство прицела снайперского оптического ПСО-1

Механическая часть ПСО-1

Оптическая система ПСО-1.

Запасные части и принадлежность

Рекомендуемые статьи

ПСО-1 — WiKi

Механическая часть

Оптическая часть

Монтаж прицела

Демонтаж прицела

Определение дальности до цели

Добавить комментарий Отменить ответ
