Фронтовой бомбардировщик Су-24/Су-24М — РИА Новости, 24.11.2015

В 1986 году было принято решение о разработке специальной экспортной модификации Су-24М, которая получила обозначение Су-24МК.

От базового самолета экспортная модификация отличалась измененным составом аппаратуры бортового радиоэлектронного оборудования и вооружения. Первый предсерийный самолет Су-24МК был собран на заводе в Новосибирске на базе серийного Су-24 весной 1987 года.

Первый полет на нем был выполнен 30 мая 1987 года. Серийное производство самолета было развернуто год спустя. В 1988-1992 годах самолеты Су-24МК поставлялись на экспорт в Алжир, Ливию, Иран, Ирак и Сирию.

С начала 1970-х годов велись работы по созданию на базе Су-24 специализированных модификаций — разведчика Су-24МР и постановщика помех Су-24МП. Производство Су-24МП было ограничено выпуском всего 10 машин, первый серийный самолет был поднят в воздух на заводе в Новосибирске 7 апреля 1983 года. Первый серийный Су-24МР был облетан в Новосибирске 13 апреля 1983 года. Серийное производство самолета осуществлялось с 1983 по 1993 год, машины поставлялись в состав отдельных разведывательных авиаполков.

Суммарный серийный выпуск самолетов типа Су-24 составил около 1400 самолетов. К настоящему моменту времени самолеты Су-24/Су-24М, являясь единственным современным отечественным типом фронтового бомбардировщика, составляют основу ударной составляющей фронтовой авиации ВВС РФ и Украины. С 1999 года в ОКБ совместно с ВВС осуществляется программа модернизации строевых самолетов.

Су-24 — это двухместный высокоплан нормальной аэродинамической схемы с высокомеханизированным крылом изменяемой в полете стреловидности и двумя двигателями с боковыми нерегулируемыми воздухозаборниками.

Конструкция бомбардировщика Су-24 цельнометаллическая, используются в основном алюминиевые, а также титановый и магниевый сплавы. Кабина герметическая вентиляционного типа — с системой кондиционирования воздуха и кислородным оборудованием, оснащена двойным управлением, что повышает безопасность полета. Летчик и штурман расположены рядом, один возле другого. Для аварийного покидания машины служат катапультные кресла К-36Д/ДМ.

Су-24 оборудован системой дозаправки в воздухе, для уменьшения пробега оснащен тормозным парашютом. Электронное оборудование самолета включает в себя мощную бортовую цифровую вычислительную машину. На Су-24 впервые установлена прицельно-навигационная система «Пума», в состав которой входит 13 подсистем: импульсно-доплеровский радиолокатор переднего обзора «Орион-А», радиолокатор предупреждения о столкновении, радиолокационная командная линия «Дельта ВМТ-6» для применения управляемых ракет, пеленгатор «Филин-Н» и др.

На Су-24М стоит усовершенствованный вариант прицельно-навигационной системы ПНС-24 — ПНС-24М «Тигр», в состав которой входят также 13 подсистем, в т. ч.: импульсно-доплеровская радиолокационная станция «Орион-А», радиолокационная станция следования рельефу местности «Рельеф», оптико-электронная (лазерно-телевизионная) прицельная система «Кайра-24» для наведения управляемых ракет контейнерная станция обнаружения источников радиолокационного излучения «Фантасмогория» и др. Имеющаяся система управления вооружением СУО-1-6М сопряжена с бортовым цифровым вычислителем Ц8У-10-058К. Самолеты также оснащены бортовым комплексом обороны «Карпаты», включающим в себя станцию предупреждения о радиолокационном облучении СПО-15, теплопеленгатор ЛО-82, станцию постановки активных помех СПС-161, устройство отстрела диполей и термоловушек АПП-50, блок управления.

Самолет несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Су-24 имеет одну встроенную шестиствольную пушку калибра 30 миллиметров (ГШ-30-6) или 23 миллиметра (ГШ-6-23) с боезапасом 500 выстрелов (в зависимости от модификации), расположенную на левом воздухозаборнике.

Ракетно-бомбовое вооружение размещается на восьми точках внешней подвески, четырех подкрыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех подфюзеляжных. На всех узлах Су-24 возможна подвеска бомб свободного падения калибром от 100 до 1500 килограмм, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2. Неуправляемое ракетное оружие включает блоки неуправляемых авиационных ракет калибром от 57 до 370 миллиметров.

Су-24М может нести корректируемые бомбы: до четырех КАБ-500Кр с ТВ-наведением или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят управляемые ракеты (УР) Х-23 с радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.

Су-24М может нести более широкий спектр УР класса «воздух-поверхность» с неядерной боевой частью, включая различные варианты ракет с активным и пассивным радиокомандным, лазерным и телевизионным наведением Х-25, Х-29, Х-58 и Х-59. В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М На внешних узлах возможна подвеска до трех подвижных пушечных установок СППУ-6 с ГШ-6-23М.

В качестве оружия самообороны самолет может применять УР класса «воздух-воздух» с тепловой головкой самонаведения (ТГС) Р-60 (Р-60М).

Су-24 имеет кодовое обозначение НАТО — Fencer-A (Фехтовальщик), а Су-24М — Fencer-D.

Тактико-технические характеристики бомбардировщика Су-24М

Размах крыла (макс/мин) — 17,63 / 10,36 м;

Длина самолета — 24,53 м;

Высота самолета — 6,19 м;

Масса:

пустого самолета — 19 000 кг,

нормальная — 36 000 кг,

максимальная — 39 700 кг;

Тип двигателя — 2 ТРД АЛ‑21 Ф‑3;

Максимальная скорость:

на высоте — 2 240 км/ч,

у земли без подвесок — 1 400 км/ч;

Практический потолок — 11 000 м;

Практическая дальность — 3 800 км;

Практический радиус действия — 410-560 км;

Максимальная эксплуатационная перегрузка — 7;

Экипаж — 2 человека.

Материал подготовлен на основе информации РИА Новости и открытых источников

ria.ru

Где собирают Су-34 и «Суперджеты» | 23 фото — Максим Бугаев

Новосибирский авиационный завод имени Чкалова — родина опытно-конструкторского бюро Антонова и знаменитого советского биплана «Ан-2». Сейчас здесь создают истребители-бомбардировщики Су-34 (на фото) и части фюзеляжа для пассажирских лайнеров «Сухой Суперджет 100». Раз в год проводят день открытых дверей, когда любой желающий может побродить по огромной территории, заглянуть в цеха и на лётно-испытательную станцию.

↓ 2. На территории завода стоят самолёты, над которыми работали «чкаловцы». Вот, например, Су-24, выпускавшийся с 1971 по 1993 год и снятый с вооружения в 2016 году. Это многоцелевой штурмовик-бомбардировщик с изменяемой стреловидностью крыла. Использовался в Афганистане (в операции в Панджшерском ущелье в 1984 и для прикрытия вывода войск в 1988-1989 гг.), против боевиков в Чечне, в Южной Осетии в 2008 году, в операциях в Сирии. В испытательных полётах на Су-24 погибло более 10 лётчиков и штурманов, в том числе, Чкаловского завода. Были потери и в армии. В 1998 году замглавкома ВВС назвал Су-24 наиболее аварийным аппаратом в боевой авиации. Тем не менее, на сайте завода отмечается, что по лётно-техническим характеристикам и боевым возможностям Су-24 в своё время превосходил «серийные образцы самолётов аналогичного класса», и создание 24-ки стало новым этапом в развитии завода и всего отечественного самолётостроения.

↓ 3. Советский истребитель-перехватчик Су-15ТМ. Первый серийный Су-15 собрали в Новосибирске, и в марте 1966 года первый полёт на нём совершил лётчик-испытатель Иван Сорокин. В июле того же года он получил звание Героя Советского Союза — «за мужество и героизм, проявленные при испытании новой авиационной техники». Су-15 на долгие годы стал основой авиации войск ПВО. Самолёт использовали, в частности, для борьбы с вторжениями в воздушное пространство СССР. Одно из нашумевших применений Су-15 — уничтожение пассажирского «Боинга 747-200» рейса 007 «Корейских авиалиний» в 1983 году, который по ошибке вторгся на территорию Союза и прошёл над военными объектами.

↓ 4. Могучие двигатели перехватчика Як-28П. В Новосибирске Як-28 выпускался с 1963 по 1966 год. Кроме перехватчика были модификации бомбардировщика, разведчика, самолёта радиоэлектронной борьбы и учебно-тренировочного самолёта. В качестве фронтового бомбардировщика Як-28 был носителем тактического ядерного оружия.

↓ 5. В таком месте сразу видно, что завод Чкалова начали строить в 1931 году. Правда, тогда он никакого отношения к авиации и Чкалову не имел — первоначально думали про завод горного оборудования. К счастью для Новосибирска, в 1936 году профиль предприятия поменяли на самолётостроение. Сегодня это один из крупнейших заводов такого профиля в России и, безусловно, гордость Новосибирска — где попало самолёты не делают. Но иногда удивляешься, в каком состоянии местами пребывает наша гордость. И сколько ещё времени должно пройти, чтобы у гордости появился сайт, на который не стыдно дать ссылку.

↓ 6. Внутри цехов можно найти очень старые таблички. Они меня заинтересовали как артефакты советской эпохи.

↓ 7. Стой! Опасно! Не балуй с предохранителями.

↓ 8. Про порядок. Сколько самолётостроителей видели эту надпись? Какие эмоции она у них вызывала?

↓ 9. В целом цеха завода, конечно, выглядят современнее, чем стены на предыдущих фото. Хотя всё равно кажется увидительным, что на заводской территории есть неотреставрированные здания. На этом снимке — злементы оперения для «Суперджета».

↓ 10. Если не ошибаюсь, это части подкилевого отсека фюзеляжа «Суперджета». Всего завод Чкалова собирает 5 частей для этого самолёта: головной отсек фюзеляжа (Ф1) и подкилевой (Ф5), горизонтальное оперение (ГО), отсек вспомогательной силовой установки (Ф6) и вертикальное оперение (ВО). Дальше будет картинка нагляднее.

↓ 11. Часть кабины.

↓ 12. Вот они, головные отсеки.

↓ 13. «Первый российский самолёт, полностью созданный на основе цифровых технологий». «Трёхмерное компьютерное проектирование». Плакат не позднее 2014 года.

↓ 14. По соседству с гражданским «Суперджетом» собирают военный Су-34.

↓ 15. Большие впечатления для маленького гостя.

↓ 16. Здесь силуэт «Утёнка» уже вполне узнаваем.

↓ 17. Су-34 — многоцелевой истребитель-бомбардировщик, пришедший в том числе на замену Су-24. «Утёнком» его прозвали за некоторую схожесть с животным. По кодификации НАТО это Fullback — «Защитник».

↓ 18. Рядом с неокрашенными частями будущих самолётов попался один окрашенный в традиционных серый цвет. Скорее всего, этот борт получил серьёзное повреждение при эксплуатации и вернулся на завод для сложного ремонта.

↓ 19. Посмотрев всё самое интересное в цехах завода, выходим на ЛИС — лётно-испытательную станцию. По сути это небольшой аэродром, на перроне которого в честь Дня открытых дверей организовали статичную выставку авиатехники. Например, вот такой симпатичный Як-40 Сибирского научно-исследовательского института авиации имени Чаплыгина (СибНИА).

↓ 20. Л-29 «Дельфин» — учебно-тренировочный самолёт производства Чехословакии. Выпускался с 1963 по 1973 год, но, как видно, кое-где ещё сохранился (много было выпущено).

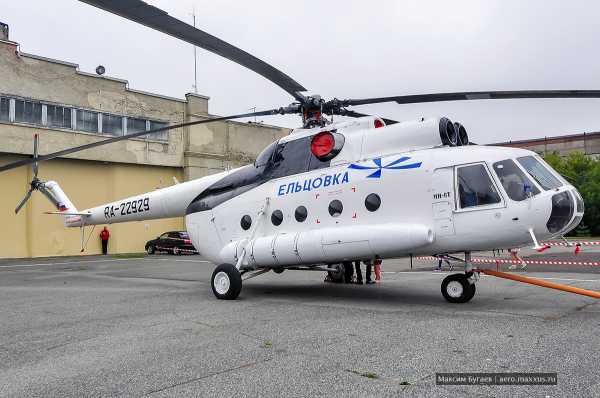

↓ 21. Ми-8Т авиапредприятия «Ельцовка».

↓ 22. Су-24М.

↓ 23. И красавец Су-34 под дождём.

На этом всё, спасибо за внимание.

b737.livejournal.com

24 — это… Что такое Су-24?

Первый прототип бомбардировщика Т6-1.

Су-24 (изделие Т-6, по кодификации НАТО: Fencer, Фе́нсер — англ. Фехтовальщик) — советский и российский фронтовой бомбардировщик с крылом изменяемой стреловидности, предназначенный для нанесения ракетно-бомбовых ударов в простых и сложных метеоусловиях, днем и ночью, в том числе на малых высотах с прицельным поражением наземных и надводных целей.

По состоянию на 2011 год средний возраст Су-24, состоящих на вооружении ВВС России, составлял 25-27 лет.[2] Первоначально планировалось заменить 60—70% самолётного парка Су-24 новейшим Су-34, а остальные — модернизировать до варианта Су-24М2.[3] Однако после ряда катастроф было принято решение списать все Су-24 к 2020 году.[4] Также в феврале 2012 года обьявлено о снятии бомбардировщиков Су-24 с вооружения ВС Республики Беларусь.[5]

История создания и производства

17 января 1970 года Су-24 совершил первый полёт. ГСИ проведены с января 1970-го по июль 1974-го.[6]. Су-24 принят на вооружение 4 февраля 1975. На базе самолета созданы модификации — разведчик и постановщик помех. Су-24М, МР, МП, М2 оборудованы системой дозаправки в воздухе.

Испытания Су-24 проведены в более чем 2000 полётов.[7] ГСИ Су-24М проведены с декабря 1976-го по май 1981 года. Постановлением правительства от 22 июня 1983 года самолет Су-24М был принят на вооружение[6]

Выпускался на Новосибирском авиазаводе и КнААПО. Серийное производство всех модификаций прекращено в 1993 году. Всего было выпущено около 1200 этих машин.

Модернизированный Су-24М2 совершил первый полёт в 2001 году. Предварительный этап испытаний начат в 2004 году. В 2006 году модернизированный самолёт находился на завершающей стадии испытаний.[8] В 2007 году первые 2 Су-24М2 были переданы в Липецкий центр боевого применения. Поставка всех заказанных Су-24М2 первой партии для ВВС России была завершена в декабре 2009 года.[9]

Конструкция

Самолёт представляет собой двухдвигательный высокоплан с крылом изменяемой стреловидности. В зависимости от режима полёта передние части крыла (консоли) устанавливаются в одно из четырёх положений — 16° на взлёте и при посадке, 35° в крейсерском дозвуковом полёте, 45° при боевом маневрировании и 69° при полёте на околозвуковых и сверхзвуковых скоростях. На самолёте трёхстоечное убираемое шасси. Фюзеляж полумонококовой конструкции, кабина двухместная. Лётчик и штурман располагаются рядом, «плечом к плечу», управление двойное. Катапультные кресла типа К-36ДМ.

На самолёте установлены два ТРДФ АЛ-21Ф-3 с тягой на форсаже 2х11500 кгс. Топливная система имеет ёмкость 11 700 литров, плюс возможна подвеска двух дополнительных баков по 3000 л каждый, что увеличивает перегоночную дальность до 2850 км. В носовой части машины имеется убираемая штанга топливоприёмника воздушной заправки по системе «шланг-конус».

Бортовая цифровая прицельно-навигационная система ПНС-24 «Пума» массой 837 кг[10] с РЛС переднего обзора «Орион-А» и РЛС предупреждения о столкновении при низковысотном полёте «Рельеф» обеспечивает автоматический вывод самолёта в заданный район, полёт по запрограммированному маршруту, автоматическое возвращение на свой аэродром и заход на посадку до высоты 40—50 метров. Также имеется режим автоматического низковысотного полёта с огибанием рельефа местности.

Максимальная взлётная масса машины — 39,7 т, максимальная скорость полёта на высоте составляет 1700 км/ч, потолок — 11500 м.
Некоторые технические решения при проектировании Су-24 были позаимствованы у американского истребителя-бомбардировщика F-111.

Места базирования российских Су-24

Государства, в которых Су-24 состоит на вооружении. Обозначено цветом: синим — текущие эксплуатанты, красным — бывшие.

  • Шагол — 2-й гв. бап (Су-24М)
  • Сиверский-2 — 67-й бап (Су-24М)
  • Хурба — 277-й бап (Су-24м)
  • Переяславка-2 — 302-й бап (Су-24M и Су-24М2)
  • Воронеж — 455-й бап (Су-24М)
  • Морозовск — 559-й бап (Су-24М)
  • Смуравьёво — 722-й бап (Су-24)
  • Ейск — 959-й бап (Су-24)
  • Черняховск — 4-й гв. омшап (Су-24М)
  • Мариновка — 11-й орап (Су-24МР)
  • Шаталово — 47-й гв. орап (Су-24МР)
  • Мончегорск — 98-й ограп (Су-24МР и Су-24)
  • Возжаевка — 293-й орап (Су-24МР)
  • Возжаевка — 56-й бап (Су-24М)
  • Бада — 313-й орап (Су-24МР)
  • Варфоломеевка — 799 орап (Су-24МР)
  • Лебяжье — 1-й бап (Су-24)
  • Липецк-2 — 968-й иисап (несколько)
  • Гвардейское — 43-й гв.омшап (Су-24)
  • Остров — 240-й гв.осап (Су-24М)

Модификации

  • Су-24М — модернизированный бомбардировщик, первый полёт совершил в 1976 году. Установлена новая прицельно-навигационная система ПНС-24М «Тигр». Способен в автоматическом и полуавтоматическом режиме совершать полет с огибанием рельефа местности на высоте от 50 м[10].
  • Су-24МП — постановщик помех, первый полёт совершил в декабре 1979 года. Выпущено 10 самолетов[1].
  • Су-24МР — самолёт-разведчик, первый полёт совершил в сентябре 1980 года. Выпущено 130 самолетов[11].
  • Су-24МК — экспортный вариант Су-24М, первый полёт совершил в 1987 году.
  • Су-24М2 — современная модернизация. Установлена новая навигационная система, которая за счёт интеграции данных, поступающих от различных источников, позволяет осуществлять длительный полёт на высотах 30-50 м (кратковременно — 10-30 м). Расширена номенклатура высокоточного оружия, в состав которого теперь входят ракеты Х-31П и Х-59М[12].

Боевое применение

В этом разделе не хватает ссылок на источники информации.
Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 12 мая 2011.

В Афганской войне (1979—1989) советские Су-24 применялись ограниченно. К боевой работе они привлекались только во время Панджшерской операции 1984 года и вывода советских войск в 1988—1989 годах. Су-24 никогда не базировались на территории Афганистана, действуя с советских авиабаз в Средней Азии. Боевых потерь не было.

Иракские Су-24 во время войны в Персидском заливе боевых вылетов не совершали и были перегнаны в Иран (присвоивший эти самолёты после завершения войны).

Самолёты, доставшиеся Азербайджану, ограниченно применялись в ходе Карабахской войны.

Узбекские Су-24 участвовали в гражданской войне в Таджикистане, одна машина была сбита.

Наиболее интенсивное боевое применение было у российских самолётов в ходе обеих Чеченских войн. Всего на Северном Кавказе было по разным причинам потеряно три машины.

Также российские Су-24 применялись во время войны в Южной Осетии в 2008 году[13]. В официальных российских сводках потерь Су-24 не упоминаются, однако часть экспертов указывает на потерю двух[14][15][16] самолётов этого типа (см. подробнее).

Один ливийский Су-24 был сбит огнём повстанцев во время гражданской войны в Ливии 2011 года[17][18][19].

Аварии и катастрофы

Су-24 считается достаточно сложной в пилотировании машиной и имеет высокий уровень аварийности. Только при проведении лётных испытаний было потеряно 14 Су-24 и Су-24М. После принятия самолёта на вооружение ежегодно происходило 5—6 аварий и катастроф. По свидетельству заместителя главнокомандующего ВВС РФ Виктора Кота, на 1998 год самолёт Су-24 был наиболее аварийным летательным аппаратом в российской военной авиации, потеряно около 100 самолётов[20].

12.10.1989 при взлёте Су-24 врезался в транспортный самолёт, погибло 7 человек[21];

В октябре 1999 в Чечне был сбит Су-24М[22];

29.01.2000 в Ахтубинске сгорело 3 Су-24М на ВПП[23];

14.03.2000 разбился фронтовой бомбардировщик Су-24, в Смоленской области в 25 километрах от аэродрома Шаталово, экипаж катапультировался[24];

07.05.2000 в Чечне сбит Су-24МР пилоты погибли[25];

27.06.2000 в 19:56 по московскому времени, в авиационном полку в Воронеже произошла авария самолёта Су-24М, пилоты остались живы, жертв нет[26];

24.09.2000 в городе Пушкин сгорело 3 Су-24, пожар был потушен 5 часов спустя[27];

11.03.2001 в 23:35 разбился Су-24 на аэродроме Моздока. Пилоты живы[28];

19.02.2002 под Псковом разбился Су-24, оба пилота погибли[29];

15.07.2003 Су-24 выпустил УР воздух-земля по деревне в ЛенОбласти, один человек пострадал, разрушено несколько зданий[30];

07.08.2003 в 16:09 по московскому времени разбился Су-24 при заходе на посадку в 5 километрах от взлётно-посадочной полосы аэродрома Бода Читинской области. Оба пилота погибли[31];

12.02.2004 в 06:52 по московскому времени на аэродроме Хурба разбился Су-24, пилоты катапультировались[32];

16.01.2006 в Амурской области близ посёлка Возжаевка в Белогорском районе во время учебного полёта разбился Су-24МР, оба пилота выжили. Было осуществлено 20 попыток посадить самолёт. Причина падения — отказ гидравлики привода изменения стреловидности[33];

15.03.2006 Су-24М потерпел аварию в 11:48 по московскому времени в 56 километрах юго-восточнее Воронежа, экипаж катапультировался[34];

30.07.2006 разбился Су-24М при взлете с аэродрома Черняховск, оба пилота погибли. Су-24 вылетел для показательного полета на параде[35];

23.08.2007 в Хабаровском крае разбился Су-24 в 115 километрах западнее аэродрома Хурба. Лётчики успешно катапультировались[36];

09.08.2008 в зоне конфликта (в Южной Осетии) были сбиты два лётчика Службы лётных испытаний истребительной и фронтовой авиации (в/ч 18374)[37]929-го Государственного летно-испытательного центра Минобороны им. Чкалова — лётчик-испытатель полковник Игорь Зинов и штурман-испытатель полковник Игорь Ржавитин. Тип самолёта, на котором они были сбиты, официально не сообщался (предположительно Су-24). Игорь Зинов попал в плен и был освобожден 19 августа, Игорь Ржавитин погиб и был посмертно удостоен звания Героя России [38];

19.12.2008 19 декабря 2008 года в Воронежской области в 38 км к юго-востоку от Воронежа потерпел аварию Су-24. Лётчикам удалось катапультироваться[39];

В июне 2009 года разбились сразу два самолёта. 17 июня в Мурманской области на аэродроме Мончегорск разбился фронтовой бомбардировщик Су-24МР. Самолет упал на взлетную полосу, разрушился и полностью сгорел. Экипаж успел катапультироваться. На земле жертв и разрушений не было[40]. Начальник Службы безопасности полетов авиации Вооруженных сил РФ генерал-лейтенант Сергей Байнетов заявил, что причиной аварии, по всей видимости, стала ошибка пилота[41];

17.06.2009 на аэродроме Мончегорск в Мурманской области при посадке разбился Су-24, который упал на взлетную полосу и полностью сгорел, пилоты катапультировались. Причина катастрофы — ошибка экипажа;

19.06.2009 в 15:40 мск в районе хутора Костино-Быстрянский Морозовского района Ростовской области разбился Су-24. Оба лётчика катапультировались[42]. Падение самолета было вызвано отказом системы управления механизацией поворота крыла, в результате чего лётчики не смогли выполнить приземление[43];

17.02.2010 в 13:00 на аэродроме Пушкин в Ленинградской области загорелся фронтовой бомбардировщик Су-24. Возгорание произошло во время пробега по взлетно-посадочной полосе. Самолёт должен был совершить плановый полёт[44]. По данным агентства «БалтИнфо», которое ссылается на свой источник в военных кругах, самолет загорелся уже после полёта. Во время посадки самолет выпустил тормозной парашют, после чего по неизвестной причине бомбардировщик загорелся. Летчики до последнего пытались спасти машину, но Су-24 сгорел полностью. По словам источника агентства, в момент происшествия на самолёте не было боекомплекта[45];

20.10.2011 в 06:02 мск при посадке на аэродроме Украинка в Амурской области у бомбардировщика подломилась передняя стойка шасси, самолёт «на брюхе» вынесло за пределы ВПП, он загорелся и перевернулся. Экипаж самолета — пилот, гвардии майор Олег Носков, и штурман, гвардии капитан Виталий Новосельский погибли сразу[46];

29.12.2011 около 20:00 мск Су-24МР загорелся и взорвался при посадке на аэродроме Мариновка в 60 километрах западнее Волгограда, при этом по команде руководства полетов экипаж катапультировался, пострадавших нет, а самолет восстановлению не подлежит[47];

13.02.2012 примерно в 18:40 мск потерпел аварию Су-24М в районе озера Большой Кошкуль в Сафакулевском районе в Курганской области. Экипаж катапультировался[48].

30.10.2012 в 40 км от села Еткуль Челябинской области Су-24М потерпел крушение. Причиной авиапроисшествия стал срыв радиопрозрачного обтекателя самолета. Экипаж катапультировался, на земле пострадавших и разрушений нет[49].

10.11.2012 На военном аэродроме Морозовск Ростовской области Су-24М сгорел при посадке[50]. Причиной аварии оказался отрыв тормозного парашюта. Пилоты благополучно катапультировались[51].

Тактико-технические характеристики

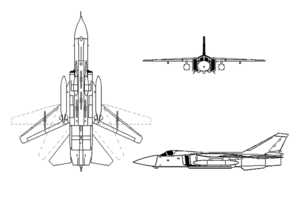

Су-24 в трёх проекциях.

Приведённые ниже характеристики соответствуют модификации Су-24М:

Источник данных: POLYGON «Су-24»[52]

Технические характеристики

  • Экипаж: 2 человека
  • Длина: 24,594 м (с ПВД)
  • Размах крыла:
    • при угле стреловидности χ=16°: 17,638 м
    • при угле стреловидности χ=69°: 10,366 м
  • Высота: 6,192 м
  • Площадь крыла:
    • при угле стреловидности χ=16°: 55,16 м²
    • при угле стреловидности χ=69°: 51 м²
  • Коэффициент удлинения крыла:
    • при угле стреловидности χ=16°: 5,64
    • при угле стреловидности χ=69°: 2,107
  • Угол стреловидности по передней кромке: 16°/ 35°/ 45°/ 69°
  • Поперечное V крыла: −4,5°
  • База шасси: 8,51 м
  • Колея шасси: 3,31 м
  • Масса пустого: 22 300 кг
  • Масса снаряжённого: 23 700 кг
  • Нормальная взлётная масса: 33 500 кг
  • Максимальная взлётная масса: 39 700 кг
  • Нормальная посадочная масса: 24 500 кг
  • Максимальная посадочная масса: 28 000 кг
  • Масса топлива во внутренних баках: 9800 кг
  • Объём топливных баков: 11 860 л
  • Силовая установка: 2 × ТРДДФ АЛ-21Ф-З

Лётные характеристики

  • Максимальная скорость:
    • на большой высоте: 1700 км/ч (1,35М)
    • на высоте 200 м: 1400 км/ч (без подвесок)
  • Скорость отрыва: 360—400 км/ч
  • Посадочная скорость: 285—310 км/ч
  • Боевой радиус: 560 км (на высоте 200 м с ПТБ и норм. боевой нагрузкой)
  • Перегоночная дальность: 2850 км (с ПТБ)
  • Практический потолок: 11 500 м
  • Нагрузка на крыло: 607 кг/м² (при норм. взлётной массе при χ=16°)
  • Тяговооружённость: 0,67 / 0,56 (при норм./макс. взлётной массе на форсаже)
  • Длина разбега: 1150 — 1250 м (при норм. взлётной массе)
  • Длина пробега: 950 — 1000 м (при норм. взлётной массе и с торм. парашютом)
  • Максимальная эксплуатационная перегрузка: + 6,5g

Вооружение

  • Стрелково-пушечное: 1 х шестиствольная 23 мм пушка ГШ-6-23 с 500 сн.
  • Точки подвески: 8
  • Боевая нагрузка: 7500 кг (максимальная)
  • Управляемые ракеты:
  • Неуправляемые ракеты:
    • 192 (6 × 32) × 57 мм С-5 в блоках УБ-32 или
    • 120 (6 × 20) × 80 мм С-8 в блоках Б-8М или
    • 30 (6 × 5) × 122 мм С-13 в блоках Б-13Л или
    • 4 × 240 мм С-24 или
    • 6 × 266 мм С-25
  • Бомбы: свободнопадающие и корректируемые различного назначения, бомбовые кассеты
    • 3 × 1 500 кг (ФАБ-1500, КАБ-1500Л/ТК и т. д.) или
    • 7 × 500 кг (КАБ-500Л/КР, ЗБ-500) или
    • 10 × 500 кг (ФАБ-500, РБК-500) или
    • 30 или 16 × 250 кг (ФАБ-250, РБК-250) или
    • 38 × 100 кг (ОФАБ-100) или
    • 7 × контейнеров КМГУ-2
  • Пушечные контейнеры: 3 × СППУ-6 с 23 мм пушкой ГШ-6-23 с 400 сн.
  • Подвесной контейнер «Фантасмагория»

На вооружении

Состоит на вооружении

  •  Россия:
  •  Украина:
    • ВВС Украины — 25 Су-24М (+55 на хранении) и 23 Су-24МР, по состоянию на 2012 год[57]. Зимой 1992 года, почти сразу после распада СССР, 6 Су-24, взлетев с авиабазы на Украине, перелетели в Россию вместе со знаменем части.
  •  Алжир — 11 Су-24, 7 Су-24MK и 4 Су-24МР, по состоянию на 2010 год[58]
  •  Узбекистан — 23 Су-24, по состоянию на 2010 год[59]
  •  Иран — 30 Су-24MK по состоянию на 2010 год[60]
  •  Сирия — 20 Су-24, по состоянию на 2010 год[61]
  •  Ангола — 12 Су-24, по состоянию на 2010 год[62]
  •  Казахстан — 23 Су-24М и 12 Су-24МР, по состоянию на 2010 год[63]
  •  Азербайджан — 5 Су-24, по состоянию на 2010 год[64]

Состоял на вооружении

См. также

Аналоги

Примечания

Литература

  • Левин М. Фронтовой бомбардировщик Су-24 и его американский «дядюшка» (рус.) // Крылья Родины. — М., 1994. — № 10. — С. 1-5. — ISSN 0130-2701.

Ссылки

dic.academic.ru

ФГУП СУ-23 ФСИН РОССИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «СТРОИТЕЛЬНОЕ УПРАВЛЕНИЕ №23 ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ»

Адрес Российская Федерация, 350020, Краснодарский край, Краснодар г, Новороссийская, 61
Телефон +7 (861) 2361551
Факс +7 (861) 2368446
Электронная почта [email protected]
Контактное лицо Григорьев Алексей Владиславович

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «СТРОИТЕЛЬНОЕ УПРАВЛЕНИЕ №23 ФЕДЕРАЛЬНОЙ СЛУЖБЫ ИСПОЛНЕНИЯ НАКАЗАНИЙ»

Тип организации Унитарное предприятие
Уровень организации Федеральный уровень
Полномочия Заказчик

Виды деятельности

Оcновной вид деятельности Подготовка строительного участка
Бюджет Федеральный бюджет
Административная принадлежность Федеральная служба исполнения наказаний
Вышестоящая организация Федеральное агентство по управлению государственным имуществом

Реквизиты организации

ОГРН 1022301976476
ИНН 2312039448
КПП 231201001
ОКПО 08550651
ОКАТО 03401372000
ОКОГУ 1318010

МУНИЦИПАЛЬНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ЗИМСТАНСКАЯ СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА» →

zakgo.ru

СУ-23, г. МОСКВА, ул. БАКУНИНСКАЯ, д. 58, стр. 1

«МОСИНЖЗЕЛЕНСТРОЙ» СПЕЦИАЛИЗИРОВАННОЕ УПРАВЛЕНИЕ ПО ДОРОЖНОМУ СТРОИТЕЛЬСТВУ №23, ФИЛИАЛ ОТКРЫТОГО АКЦИОНЕРНОГО ОБЩЕСТВА

Регион Москва
Адрес 107082, г. МОСКВА, ул. БАКУНИНСКАЯ, д. 58, стр. 1
Телефон (495) 265-01-08
Факс (495) 265-01-08

Виды деятельности

Реквизиты СУ-23

Организационно-правовая форма Представительства и филиалы
Форма собственности Частная собственность
ИНН 7712001783
ОГРН 1027739055398
КПП 771201001
ОКПО 42445526
Головная компания ОАО «МИЗС»
Дата регистрации 30 августа 1995 года
Регистрирующий орган Межрайонная инспекция Министерства Российской Федерации по налогам и сборам №39 по г. Москве

Ключевые слова

су, 23, москва, общестроительный, тоннель, сооружение, подземный, дорога, надземный, мост, строительство, производство, работа, здание, автомобильный

Если вы считаете, что информация по СУ-23, размещенная на этой странице устарела или неверна – сообщите нам об этом. Напоминаем, что администрация данного ресурса не несет ответственности за точность и достоверность данных по СУ-23.

yecom.ru

ФГУП СУ-23 ФСИН России — г. Краснодар

  • Оказание услуг по управлению многоквартирным домом

    Сибирский региональный центр по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий

  • Геологическое изучение недр и воспроизводству минерально-сырьевой базы твердых полезных ископаемых

    Департамент по недропользованию по Центрально-Сибирскому округу

  • № 299/13 «На право оказания образовательных услуг безработным гражданам в 2014 году».

    агентство государственного заказа Красноярского края

  • Поставка автомобиля NIVA Chevrolet или эквивалент

    Муниципальное казенное учреждение «Служба заказа и строительства Мотыгинского района»

  • На право оказания услуг по организации горячего питания иностранных граждан и лиц без гражданства, содержащихся в специальном помещении Отдела МВД России по г. Норильску

    Отдел Министерства внутренних дел Российской Федерации по г. Норильску

  • оказание услуг по организации горячего питания в группах дошкольного образования при МБОУ Стеклозаводской средней общеобразовательной школе в январе — декабре 2014 года

    Муниципальное казенное учреждение «Юридическое управление администрации Емельяновского района Красноярского края»

  • На право оказания услуг по обслуживанию систем видеонаблюдения на объектах Отдела МВД России по г. Норильску

    Отдел Министерства внутренних дел Российской Федерации по г. Норильску

  • Приобретение триплированного полотна для изготовления обуви

    федеральное казенное учреждение «Исправительная колония № 6 Главного управления Федеральной службы исполнения наказаний по Красноярскому краю»

  • оказание услуг по техническому обслуживанию системы и тревожной сигнализации, системы видеонаблюдения, контроля доступа, шлагбаума для МБУЗ «ГДБ № 4»

    муниципальное бюджетное учреждение здравоохранения «Городская детская больница № 4»

  • exposo.me

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
