Реактивная установка БМ-13 «Катюша» История и характеристики Преимущества и недостатки

Советская реактивная система залпового огня «Катюша» — один из наиболее узнаваемых символов Великой Отечественной войны. По своей популярности легендарная «Катюша» мало чем уступают танку Т-34 или автомату ППШ. До сих пор доподлинно неизвестно откуда взялось это название (существуют многочисленные версии), немцы же называли эти установки «сталинскими органами» и жутко боялись их.

«Катюша» — это собирательное название сразу нескольких реактивных установок времен Великой Отечественной войны. Советская пропаганда преподносила их как исключительно отечественное «ноу-хау», что было неправдой. Работы в этом направлении велись во многих странах и знаменитые немецкие шестиствольные минометы – тоже РСЗО, правда, несколько иной конструкции. Использовали реактивную артиллерию также американцы и англичане.

Тем не менее, «Катюша» стала наиболее эффективной и самой массовой машиной подобного класса Второй мировой войны. БМ-13 – настоящее оружие Победы. Она принимала участие во всех значимых сражениях на Восточном фронте, расчищая дорогу пехотным соединениям. Первый залп «Катюш» прозвучал летом 1941-го, а через четыре года установки БМ-13 уже обстреливали осажденный Берлин.

Немного истории БМ-13 «Катюша»

После окончания Первой мировой войны заметно повысился интерес к твердотопливным пороховым ракетам, и разработками в этом направлении занимались конструкторы сразу в нескольких странах. Сами по себе реактивные ракеты нельзя назвать чем-то инновацией, скорее это — возвращение к «хорошо забытому старому». Дело в том, что пороховые ракеты не так уж редко применялись вплоть до середины XIX столетия, но по мере развития нарезной артиллерии они до поры сдали свои позиции.

Возрождению интереса к ракетному оружию способствовали несколько причин: во-первых, были изобретены более совершенные виды пороха, что позволило значительно увеличить дальность полета реактивных снарядов; во-вторых, ракеты прекрасно подходили в качестве оружия для боевых аэропланов; а в-третьих, ракеты можно было использовать для доставки отравляющих веществ.

Последняя причина была наиболее важной: исходя из опыта Первой мировой войны, военные практически не сомневались, что следующий конфликт без боевых газов точно не обойдется.

В СССР создание ракетного оружия началось с экспериментов двоих энтузиастов — Артемьева и Тихомирова. В 1927 году был создан бездымный пироксилино-тротиловый порох, а в 1928 году был разработан первый реактивный снаряд, сумевший пролететь 1300 метров. В это же время начинается целенаправленная разработка ракетного оружия для авиации.

В 1933 году появились экспериментальные образцы авиационных реактивных снарядов двух калибров: РС-82 и РС-132. Основным недостатком нового оружия, который абсолютно не устраивал военных, была их малая точность. Снаряды имели небольшое оперение, которое не выходило за его калибр, а в качестве направляющих использовалась труба, что было весьма удобно. Однако для повышения точность ракет их оперение пришлось увеличить и заняться разработкой новых направляющих.

Кроме того, пироксилино-тротиловый порох не слишком хорошо подходил для массового производства этого вида оружия, поэтому решено было использовать трубчатый нитроглицериновый порох.

В 1937 году испытали новые ракеты с увеличенным оперением и новые отрытые направляющие рельсового типа. Нововведения значительно улучшили кучность стрельбы и увеличили дальность полета ракеты. В 1938 году реактивные снаряды РС-82 и РС-132 были приняты на вооружение и начали выпускаться серийно.

В том же году перед конструкторами была поставлена новая задача: создать реактивную систему для сухопутных войск, взяв за основу реактивный снаряд калибра 132 мм.

В 1939 году был готов 132-мм осколочно-фугасный снаряд М-13, он имел более мощную боевую часть и увеличенную дальность полета. Добиться таких результатов удалось за счет удлинения боеприпаса.

В этом же году была изготовлена и первая реактивная установка МУ-1. Восемь коротких направляющих устанавливались поперек грузового автомобиля, шестнадцать реактивных снарядов крепились к ним попарно. Эта конструкция получилась весьма неудачной, во время залпа машина сильно раскачивалась, что приводило к значительному снижению кучности боя.

В сентябре 1939 года начались испытания новой реактивной установки – МУ-2. Основой для нее служил трёхосный грузовик ЗиС-6, эта машина обеспечивала боевому комплексу высокую проходимость, позволяло быстро менять позиции после каждого залпа. Теперь направляющие для ракет располагали вдоль автомобиля. За один залп (примерно 10 секунд) МУ-2 выстреливала шестнадцать снарядов, вес установки с боекомплектом составлял 8,33 тонны, дальность стрельбы превышала восемь километров.

При такой конструкции направляющих раскачивание машины во время залпа стало минимальным, кроме того, в задней части автомобиля были установлены два домкрата.

В 1940 году были проведены государственные испытания МУ-2, и ее приняли на вооружение под обозначением «реактивный миномет БМ-13».

За день до начала войны (21 июня 1941 года) правительство СССР приняло решение о серийном производстве боевых комплексов БМ-13, боеприпасов к ним и формировании специальных частей для их использования.

Первый же опыт применения БМ-13 на фронте показал их высокую эффективность и способствовал активному производству этого вида оружия. Во время войны «Катюша» выпускалась несколькими заводами, был налажен массовый выпуск боеприпасов для них.

Артиллерийские части, вооруженные установками БМ-13, считались элитными, сразу после формирования они получали наименование гвардейских. Реактивные системы БМ-8, БМ-13 и другие официально назывались «гвардейскими минометами».

Применение БМ-13 «Катюша»

Первое боевое применение реактивных установок состоялось в середине июля 1941 года. Немцами была занята Орша – крупная узловая станция в Белоруссии. На ней скопилось большое количество боевой техники и живой силы неприятеля. Именно по этой цели произвела два залпа батарея реактивных установок (семь единиц) капитана Флерова.

В результате действий артиллеристов железнодорожный узел был практически стерт с лица земли, гитлеровцы понесли жестокие потери в людях и технике.

«Катюша» применялась и на других участках фронта. Новое советское оружие стало весьма неприятным сюрпризом для немецкого командования. Особенно сильное психологическое воздействие на военнослужащих Вермахта оказывал пиротехнический эффект применения снарядов: после залпа «Катюш» горело буквально все, что способно было гореть. Такой эффект достигался благодаря использованию в снарядах тротиловых шашек, которые при взрыве образовывали тысячи горящих осколков.

Реактивная артиллерия активно применялась в битве под Москвой, «Катюши» уничтожали врага под Сталинградом, их пытались использовать в качестве противотанкового оружия на Курской дуге. Для этого под передние колеса машины делали специальные углубления, таким образом «Катюша» могла вести огонь прямой наводкой. Однако применение БМ-13 против танков было менее эффективным, так как реактивный снаряд М-13 был фугасно-осколочным, а не бронебойным. Кроме того, «Катюша» никогда не отличалась высокой кучностью стрельбы. Но если ее снаряд попадал в танк — уничтожалось все навесное оборудование машины, башню часто заклинивало, а экипаж получал сильнейшую контузию.

Реактивные установки с большим успехом использовались до самой Победы, они принимали участие в штурме Берлина и других операциях завершающего этапа войны.

Кроме прославленной РСЗО БМ-13, существовала и реактивная установка БМ-8, использовавшая ракеты калибра 82 мм, а со временем появились тяжелые реактивные системы, запускавшие ракеты калибра 310 мм.

Во время берлинской операции советские солдаты активно использовали опыт уличных боев, полученный ими во время взятия Познани и Кёнигсберга. Он заключался в стрельбе одиночными тяжелыми реактивными снарядами М-31, М-13 и М-20 прямой наводкой. Создавались особые штурмовые группы, в состав которых входил электротехник. Запуск ракеты производился с пулеметных станков, деревянных укупорок или просто с любой ровной поверхности. Попадание такого снаряда вполне могло развалить дом или гарантировано подавить огневую точку противника.

За годы войны было потеряно около 1400 установок БМ-8, 3400 – БМ-13 и 100 БМ-31.

Однако на этом история БМ-13 не закончилась: в начале 60-х годов СССР поставлял эти установки в Афганистан, где они активно использовались правительственными войсками.

Устройство БМ-13 «Катюша»

Основное достоинство реактивной установки БМ-13 – ее предельная простота как в производстве, так и в применении. Артиллерийская часть установки состоит из восьми направляющих, рамы, на которой они находятся, поворотного и подъемного механизмов, прицельных приспособлений и электрооборудования.

Направляющие представляли собой пятиметровый двутавр со специальными накладками. В казенной части каждого из направляющих было установлено стопорное устройство и электрозапал, с помощью которого производился выстрел.

Направляющие были закреплены на поворотной раме, которая с помощью простейших подъемных и поворотных механизмов обеспечивала вертикальную и горизонтальную наводку.

Каждая «Катюша» была оборудована артиллерийским прицелом.

Экипаж машины (БМ-13) состоял из 5-7 человек.

Реактивный снаряд М-13 состоял из двух частей: боевой и реактивного порохового двигателя. Боевая часть, в которой находилось взрывчатое вещество и контактный взрыватель, весьма напоминает БЧ обычного артиллерийского осколочно-фугасного снаряда.

Пороховой двигатель снаряда М-13 состоял из камеры с пороховым зарядом, сопла, специальной решетки, стабилизаторов и запала.

Основной проблемой, с которой столкнулись разработчики ракетных систем (и не только в СССР), стала низкая точность кучность реактивных снарядов. Для стабилизации их полета конструкторы пошли двумя путями. Немецкие реактивные снаряды шестиствольных минометов вращались в полёте за счет косо расположенных сопел, а на советских РСах были установлены плоские стабилизаторы. Для придания снаряду большей точности нужно было увеличить его начальную скорость, для этого направляющие на БМ-13 получили большую длину.

Немецкий способ стабилизации позволял уменьшить габариты как самого снаряда, так и оружия, из которого его выпускали. Однако при этом значительно уменьшалась дальность стрельбы. Хотя, следует сказать, что немецкие шестиствольные минометы были точнее «Катюш».

Советская система была более простой и позволяла вести стрельбу на значительные дистанции. Позже на установках стали использовать спиральные направляющие, которые еще более увеличивали кучность.

Модификации «Катюши»

В годы войны были созданы многочисленные модификации как реактивных установок, так и боеприпасов к ним. Вот только некоторые из них:

БМ-13-СН – эта установка имела спиральные направляющие, которые предавали снаряду вращательное движение, чем значительно повышали его точность.

БМ-8-48 – данная реактивная установка использовала снаряды калибра 82 мм и имела 48 направляющих.

БМ-31-12 – эта ракетная установка для стрельбы использовала снаряды калибра 310 мм.

Реактивные снаряды калибра 310 мм первоначально использовались для стрельбы с земли, только потом появилась самоходная установка.

Первые системы были созданы на базе автомобиля ЗиС-6, затем их чаще всего устанавливали на машинах, полученных по «ленд-лизу». Нужно сказать, что с началом «ленд-лиза» для создания реактивных установок использовались только иностранные машины.

Кроме того, реактивные установки (со снарядов М-8) устанавливались на мотоциклы, аэросани, бронекатера. Направляющие устанавливались на железнодорожные платформы, танки Т-40, Т-60, КВ-1.

Чтобы понять насколько массовым оружием были «Катюши», достаточно привести две цифры: с 1941 по конец 1944 года советская промышленность изготовила 30 тысяч пусковых установок различных видов и 12 млн снарядов к ним.

За годы войны было разработано несколько видов реактивных снарядов калибра 132 мм. Основными направлениями модернизации было повышение кучности стрельбы, увеличение дальности полета снаряда и его мощности.

Преимущества и недостатки ракетной установки БМ-13 «Катюша»

Основным преимуществом реактивных установок было большое количество снарядов, которое они выпускали за один залп. Если по одной площади работали сразу несколько РСЗО, то разрушительный эффект увеличивался за счет интерференции ударных волн.

Простота в использовании. «Катюши» отличались предельной простой конструкции, несложными были и прицельные приспособления этой установки.

Низкая стоимость и простота в изготовлении. Во время войны производство реактивных установок было налажено на десятках заводов. Не представляло особых сложностей и производство боеприпасов для этих комплексов. Особенно красноречиво выглядит сравнение стоимость БМ-13 и обычного артиллерийского орудия схожего калибра.

Мобильность установки. Время одного залпа БМ-13 – примерно 10 секунд, после залпа машина покидала огневой рубеж, не подставляясь под ответный огонь противника.

Однако были у этого оружия и недостатки, главным была низкая точность стрельбы из-за большого рассеивания снарядов. Эту проблему частично решили БМ-13СН, но окончательно она не решена и для современных РСЗО.

Недостаточное фугасное действие снарядов М-13. «Катюша» была не слишком эффективной против долговременных оборонительных укреплений и бронетехники.

Малая дальность стрельбы в сравнении со ствольной артиллерией.

Большой расход пороха при изготовлении реактивных снарядов.

Сильное задымление во время залпа, что служило демаскирующим фактором.

Высокий центр тяжести установок БМ-13 приводил к частым опрокидываниям машины во время марша.

Технические характеристики «Катюши»

Характеристики боевой машины

Шасси ЗиС-6
Количество направлящих 16
Длина направляющих, м 5
Угол вертикальной наводки, град +4…+45
Угол горизонтальной наводки -10…+10
Длина в походном положении, м 6,7
Ширина, м 2,3
Высота в походном положении, м 2,8
Вес в походном положении без снарядов, кг 7200
Время перевода из походного положения в боевое, мин. 2
Время заряжания, мин 5
Время полного залпа, с 8

Характеристики реактивного снаряда М-13

Калибр, мм 132
Размах лопастей стабилизатора, мм 300
Длина, мм 1465
Вес, кг:
окончательно снаряженного снаряда 42,36
снаряженной головной части 21,3
разрывного заряда 4,9
снаряженного реактивного двигателя 20,8
Скорость снаряда, м/с:
дульная (при сходе с направляющей) 70
максимальная 355
Длина активного участка траектории, м 125
Максимальная дальность стрельбы, м 8470

Видео о РСЗО «Катюша»

militaryarms.ru

Как советские «Катюши» стреляли «сараями»: valerongrach


В время Великой Отечественной на вооружении Красной армии имелось несколько типов снарядов. Наиболее известны М-13, так как их ставили на первые «Катюши», силуэт которых стал одним из символов победы. Ну а М-20 и М-30 стали родоначальниками тяжелой реактивной артиллерии.

Вообще, М-13, конечно производили впечатляющий эффект. Немцев неожиданные массированные обстрелы «Катюшами» повергали в состояние, близкое к нокауту. Но при этом М-13 на самом деле не очень подходили для наступлений, так как не позволяли уничтожать тяжелую технику и серьезные укрепления. Поэтому в дальнейшем, уже в середине 1942-го на вооружение поступили М-20, у которых боевая часть была значительно мощнее, чем у М-13. А дальше появились еще более мощные М-30.

М-20 без особенных проблем подошли к «Катюше». Единственное – из-за больших размеров их запускали с одного ряда, а не с двух, как М-13. А вот М-30 поначалу поставить на автомобиль не получалось, это сделали только в 44-м. А сначала использовали пусковые станки с простой регулировкой угла наклона.

Вот на такие станки, прямо в заводской таре ставили по 4, а потом по 8 реактивных снарядов. Залпы производили электрической саперной машинкой, причем в цепь их ставили по несколько штук, чтобы запустить одновременно несколько снарядов.

Так как конечные пользователи, то есть бойцы не очень любили читать документацию, а точнее, быстро пускали их на самокрутки, то в боевых частях регулярно случались следующие сюрпризы.

При подготовке к запуску часто забывали убрать распорки, с помощью которых снаряд удерживался в упаковке при транспортировке. В результате, если распорки оставались на месте, снаряд-ракета стартовала вместе с ящиком. И хорошо, если только с ящиком, бывало и так, что ракеты улетали вместе со станком. Так как конструкция станка имела размеры около 1,5 на 2 метра, немцы после таких обстрелов говорили, что русские вообще обнаглели и ведут обстрелы сараями.

valerongrach.livejournal.com

Как стреляет катюша видео Видео

4 лет назад

Правда зачастую является невыгодной и неудобной…. Ютуб-канал информационного агентства «News-Front» был части…

3 лет назад

Насколько трудно управлять машиной весом 44 т и за сколько секунд ракета долетает до цели? Реактивная систем…

6 лет назад

Техника предоставлена Государственным Военно-техническим музеем в Черноголовке http://gvtm.ru/ тест-драйв Катю…

2 лет назад

Ко Дню ракетных войск и артиллерии! Один из самых мощных артобстрелов за всю историю войн! Начало операции…

4 лет назад

During the drills, it was demonstrated how the missile corps, artillery, aviation and anti-aircraft defenses can be used — for instance, to destroy troops on the …

2 лет назад

Здравствуйте, Уважаемые посетители! Приветствую Вас на канале «Документальные фильмы+». Наш канал создан…

5 лет назад

О работе «Катюши» рассказывает участник войны Александров Николай Яковлевич. Ветеран родился 25 сентября…

4 лет назад

Ссылка на трек БРАТЪЯ — 2-1-кнопка! https://soundcloud.com/bratja-1/bratja-2-1-knopka.

4 лет назад

Как Град работает по площадям Украина — информационный фронт! — http://vk.com/ukraine5will Эта ситема залпового огня…

5 лет назад

Реактивная система залпового огня «Ураган» была разработана в начале 70-х под руководством генерального…

11 меc назад

помощь каналу на пластилин http://www.donationalerts.ru/r/aleksp800.

3 лет назад

Пробный запуск м-13 (ракеты) с установки Катюша бм-13.

2 лет назад

Первый опыт боевого применения Катюш. Смотрите также https://youtu.be/IMuwu8lViKI.

5 лет назад

Редкие кадры записанные во время ВОВ.

5 лет назад

Multiple Rocket Launcher System «Uragan» Firing На полигоне «Полесский» дивизион реактивного полка провел один из этапов такти…

videoprime.ru

Боевые реактивные пусковые установки «Катюши». Справка

14 июля 1941 года — «день рождения» легендарной «Катюши». Семьдесят лет назад в этот день прозвучал первый залп батареи реактивных минометов.

14 июля 1941 г. прогремел первый залп знаменитых «Катюш».

«Катюша» — народное название боевых машин реактивной артиллерии БМ‑8 (со снарядами 82 мм), БМ-13 (132 мм) и БМ-31 (310 мм) во время Великой Отечественной войны. Существует несколько версий происхождение этого названия, наиболее вероятное из них связано с заводской маркой «К» завода изготовителя первых боевых машин БМ-13 (Воронежский завод им. Коминтерна), а также с популярной в то время одноименной песней (музыка Матвея Блантера, слова Михаила Исаковского).
(Военная энциклопедия. Председатель Главной редакционной комиссии С.Б. Иванов. Воениздат. Москва. в 8 томах -2004 г.г. ISBN 5 — 203 01875 — 8)

«Катюша» стала первой отечественной мобильной многозарядной реактивной системой залпового огня (РСЗО), которая включала в себя реактивные снаряды (РС), пусковые установки (ПУ), приборы управления стрельбой и транспортные средства. Самоходные пусковые установки на автомобилях получили обозначение боевых машин (БМ) реактивной артиллерии. Многозарядность РСЗО определяла возможность одновременного поражения целей на значительных площадях, а залповый огонь обеспечивал внезапность и высокий эффект поражающего и морального воздействия на противника.

Создание реактивных систем залпового огня стало бы невозможно без разработки реактивных снарядов с двигателем, работающим на твердом топливе.

Разработку реактивных снарядов на бездымном порохе с начала 1920-х гг. вели двое энтузиастов ракетной техники Владимир Артемьев и Николай Тихомиров.

К 1927 г. был разработан пироксилино-тротиловый бездымный порох. 3 марта 1928 г. первый в мире снаряд с ракетным двигателем на бездымном порохе пролетел 1 300 м, а в июле того же года в Ленинграде (ныне Санкт-Петербург) создается Газодинамическая лаборатория (преобразованная в 1933 г. в Реактивный научно-исследовательский институт — РНИИ). К 1933 г. были созданы два образца реактивных снарядов — осколочный РС‑82 и осколочно-фугасный РС-132. Первые их образцы предназначались для вооружения самолетов, и только летом 1938 г. группа инженеров РНИИ под руководством Ивана Гвая начала проектировать многозарядную реактивную установку для наземных войск и кораблей флота.

Проект первой механизированной многозарядной, размещенной на автомобиле ЗИС-5 установки для стрельбы реактивными снарядами появился в августе того же года, но полигонные испытания выявили у нее много недостатков. Доработанный вариант установки, обозначенный МУ-1 (механизированная установка, 1-й образец), имел тоже много недостатков. Только новая пусковая установка МУ-2, представленная РНИИ в апреле 1939 г., отвечала требованиям военных. Она заряжалась 132-мм реактивными осколочно-фугасными снарядами, позднее названными М-13.

25 декабря 1939 г. реактивный снаряд М‑13 и пусковая установка, позднее получившая название «Боевая машина 13» (БМ-13) были одобрены Артиллерийским управлением Красной Армии. К июню 1941 г. была изготовлена первая опытная партия БМ-13, предназначенная для всесторонних полигонных испытаний.

Машина БМ-13 представляла собой грузовик ЗИС-6, на месте кузова которого на специальной раме монтировались 16 направляющих желобкового типа, расположенных вдоль оси автомобиля в два яруса. Каждые две направляющие соединялись (спаривались), образуя единую конструкцию, названную спаркой. Спарок было восемь.

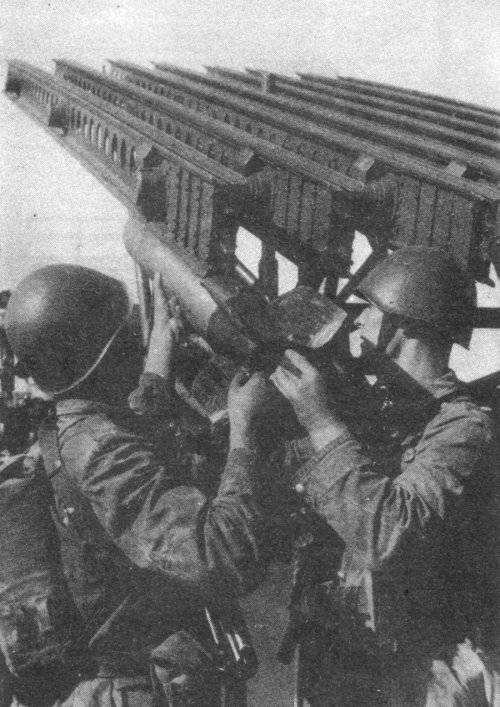

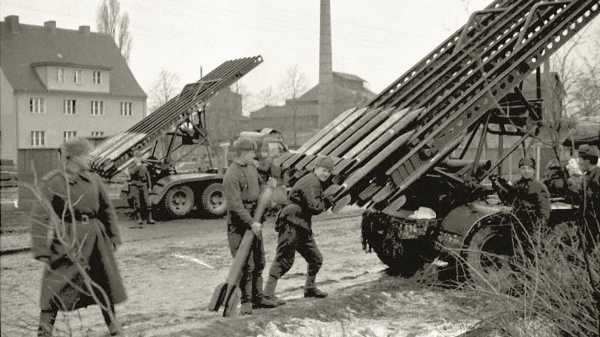

БМ-13 заряжалась 16 реактивными снарядами калибра 132 мм. Заряжение производилось с казенной части, а задняя часть автомобиля при ведении огня вывешивалась на двух домкратах. Запуск снарядов мог производиться и из кабины, и с выносного пульта с помощью электрической системы замыкателей. Залп выполнялся в течение 15-20 секунд. Дальность стрельбы – 8-8,5 км. Скорость БМ-13 по хорошей дороге достигала 50-60 км/ч. Всего 1-2 минуты требовалось для ее перевода из походного в боевое положение. На перезарядку после залпа уходило 3-5 минут, поэтому за час одна боевая машина могла сделать 10 залпов и выпустить 160 снарядов.

21 июня 1941 г. после осмотра образцов ракетного оружия Верховный Главнокомандующий Иосиф Сталин принял решение о развертывании серийного производства реактивных снарядов М-13 и пусковой установки БМ-13 и о начале формирования ракетных войсковых частей. Из-за угрозы надвигавшейся войны это решение было принято, несмотря на то, что пусковая установка БМ-13 еще не прошла войсковых испытаний и не была отработана до стадии, допускающей массовое промышленное изготовление.

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе «Компрессор». Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

После начала Великой Отечественной войны советское командование приняло решение не дожидаться изготовления промышленностью серийных образцов, а, используя имеющиеся в наличии опытные установки, сформировать из них первую отдельную экспериментальную батарею, направить ее на фронт и там, используя опытную партию реактивных снарядов PC-132, всесторонне проверить качество и боевую эффективность, а также выработать наставление и тактику по боевому применению этого нового реактивного оружия. От успеха выполнения этой задачи зависело окончательное решение вопроса о принятии установок БМ-13 на вооружение и развертывании их массового производства.

В соответствии с директивой командующего войсками Московского военного округа от 28 июня 1941 г. к 1 июля была сформирована первая отдельная экспериментальная батарея полевой реактивной артиллерии Красной Армии. В составе батареи имелось 7 боевых машин БМ-13, 122-мм гаубица, 44 автомобиля, способных поднять 600 снарядов М‑13. Командный состав батареи был укомплектован в основном слушателями Артиллерийской академии. Командиром батареи был назначен капитан Иван Флеров.

3 июля батарея прибыла на Западный фронт.

Ваш браузер не поддерживает данный формат видео.

Вконтакте

Facebook

Одноклассники

Twitter

Whatsapp

Viber

Telegram

Первый залп легендарных «Катюш». 1941 год

Боевое крещение БМ-13 получила 14 июля 1941 г., когда батарея произвела первый залп из всех установок по железнодорожной станции Орша, где было сосредоточено большое количество живой силы и боевой техники противника. В результате мощного огневого удара одновременно 112 реактивными снарядами над станцией поднялось огневое зарево: горели вражеские эшелоны, рвались боеприпасы. Еще через полтора часа батарея Флерова произвела второй залп, на этот раз по переправе через реку Оршицу, на подступах к которой скопилось много техники и живой силы немцев. В результате переправа противника была сорвана, развить успех на этом направлении ему не удалось.

Первый опыт применения нового ракетного оружия показал его высокую боевую эффективность, что явилось одной из причин быстрейшего его ввода в строй и оснащения им Сухопутных войск.

Перестройка промышленности, связанная с выпуском ракетного оружия, была осуществлена в короткие сроки, к его производству привлекли большое число предприятий (уже в июле-августе 1941 г. — 214 заводов), что обеспечило поступление в войска этой боевой техники. В августе-сентябре 1941 г. было развернуто серийное производство боевых установок БМ‑8 с 82-мм реактивными снарядами.

Одновременно с развертыванием производства были продолжены работы по созданию новых и совершенствованию имевшихся образцов реактивных снарядов и пусковых установок.

С 30 июля 1941 г. приступило к работе специальное конструкторское бюро (СКБ) при московском заводе «Компрессор» — головное конструкторское бюро по пусковым установкам, а сам завод стал головным предприятием по их производству. Это СКБ под руководством начальника и главного конструктора Владимира Бармина за годы войны разработало 78 образцов пусковых установок различного типа, монтируемых на автомобилях, тракторах, танках, железнодорожных платформах, речных и морских кораблях. Тридцать шесть из них были приняты на вооружение, освоены промышленностью и использовались в боевых действиях.

Большое внимание уделялось производству реактивных снарядов, созданию новых и совершенствованию имеющихся образцов. Модернизации подвергся 82-мм реактивный снаряд М-8, были созданы реактивные снаряды мощного фугасного действия: 132-мм М-20, 300-мм М-30 и М-31; увеличенной дальности – М-13 ДД и улучшенной кучности – М-13 УК и М-31 УК.

С началом войны в составе Вооруженных сил СССР были созданы специальные войска для боевого применения ракетного оружия. Это были ракетные войска, но в период войны они именовались гвардейскими минометными частями (ГМЧ), а впоследствии — реактивной артиллерией. Первой организационной формой ГМЧ стали отдельные батареи и дивизионы.

К концу войны реактивная артиллерия имела 40 отдельных дивизионов (38 М-13 и 2 М-8), 115 полков (96 М-13 и 19 М-8), 40 отдельных бригад (27 М-31 и 13 М-31-12) и 7 дивизий — всего 519 дивизионов в которых насчитывалось свыше 3000 боевых машин.

Легендарные «Катюши» во время войны участвовали во всех крупных операциях.

Судьба же первой отдельной экспериментальной батареи оборвалась в начале октября 1941 г. После боевого крещения под Оршей батарея успешно действовала в боях под Рудней, Смоленском, Ельней, Рославлем и Спас-Деменском. За три месяца боевых действий батарея Флерова не только наносила немалый материальный урон немцам, она способствовала и поднятию боевого духа у наших солдат и офицеров, измотанных непрерывными отступлениями.

Гитлеровцы устроили за новым оружием настоящую охоту. Но батарея не задерживалась долго на одном месте — дав залп, сразу же меняла позицию. Тактический прием — залп — смена позиции — широко использовался подразделениями «катюш» в ходе войны.

В начале октября 1941 г. в составе группировки войск Западного фронта батарея оказалась в тылу немецко-фашистских войск. При движении к линии фронта из тыла в ночь на 7 октября она попала в засаду врага под деревней Богатырь Смоленской области. Большая часть личного состава батареи и Иван Флеров погибли, расстреляв весь боезапас и взорвав боевые машины. Только 46 воинам удалось выйти из окружения. Легендарный комбат и остальные бойцы, до конца с честью выполнившие свой долг, считались «без вести пропавшими». И только когда удалось обнаружить документы одного из армейских штабов вермахта, где сообщалось о том, что же произошло на самом деле в ночь с 6 на 7 октября 1941 г. у смоленской деревушки Богатырь, капитан Флеров был исключен из списков пропавших без вести.

За героизм Иван Флеров посмертно в 1963 г. награжден орденом Отечественной войны 1-й степени, а в 1995 г. ему было присвоено звание Героя Российской Федерации посмертно.

В честь подвига батареи сооружены памятник в городе Орше и обелиск у города Рудня.

ria.ru

Катюша — уникальная боевая машина СССР

14 июля 1941 года на одном из участков обороны 20-й армии, в лесу восточнее Орши, взметнулись к небу языки пламени, сопровождавшиеся непривычным гулом, совсем не похожим на выстрелы артиллерийских орудий. Над деревьями поднялись облака черного дыма, а в небе с шипением понеслись в сторону немецких позиций едва заметные стрелы.

Вскоре весь район местного вокзала, захваченного гитлеровцами, был охвачен яростным огнем. Немцы, ошеломленные, в панике побежали. Противнику потребовалось много времени, чтобы собрать свои деморализованные подразделения. Так впервые в истории заявили о себе «катюши».

Первое боевое применение Красной Армией пороховых ракет нового типа относится к боям на Халхин-Голе. 28 мая 1939 года японские войска, оккупировавшие Маньчжурию, в районе реки Халхин-Гол перешли в наступление на Монголию, с которой СССР был связан договором о взаимопомощи. Началась локальная, но от того не менее кровопролитная война. И вот здесь в августе 1939 года группа истребителей И-16 под командованием летчика-испытателя Николая Звонарева впервые применила ракетные снаряды РС-82.

Японцы сначала решили, что их самолеты атакованы хорошо замаскированной зенитной установкой. Только через несколько дней один из офицеров, принимавших участие в воздушном бою, доложил: «Под крыльями русских самолетов я видел яркие вспышки пламени!»

«Катюша» на боевой позиции

Из Токио прилетели эксперты, осмотрели подбитые самолеты и сошлись на том, что подобные разрушения может причинить только снаряд диаметром не менее 76 мм. Но ведь расчеты показывали, что самолет, способный выдержать отдачу пушки такого калибра, существовать просто не мог! Лишь на экспериментальных истребителях опробовались пушки калибра 20 мм. Чтобы выяснить секрет, за самолетами капитана Звонарева и его боевых товарищей летчиков Пименова, Федорова, Михайленко и Ткаченко была объявлена самая настоящая охота. Но сбить или посадить хотя бы одну машину японцам не удалось.

Результаты же первого применения ракет, запускаемых с самолетов, превзошли все ожидания. Меньше чем за месяц боев (15 сентября было подписано перемирие) летчики группы Звонарева совершили 85 боевых вылетов и в 14 воздушных боях сбили 13 самолетов противника!

Ракеты, столь успешно показавшие себя на поле боя, разрабатывались с начала 1930-х годов в Реактивном научно-исследовательском институте (РНИИ), которым после репрессий 1937-1938 годов руководил химик Борис Слонимер. Непосредственно же над ракетами работал Юрий Победоносцев, которому ныне и принадлежит честь называться их автором.

Успех нового оружия подстегнул работы над первым вариантом многозарядной установки, которая превратилась потом в «катюшу». В НИИ-3 Наркомата боеприпасов, как перед войной именовался РНИИ, этой работой в качестве главного инженера руководил Андрей Костиков, Современные историки довольно непочтительно отзываются о Костикове. И это справедливо, ведь в архивах обнаружились его доносы на сослуживцев (на того же Победоносцева).

Первый вариант будущей «катюши» заряжался 132-мм снарядами, похожими на те, которыми стрелял на Халхин-Голе капитан Звонарев. Вся установка с 24 направляющими монтировалась на грузовике ЗИС-5. Тут авторство принадлежит Ивану Гваю, который сделал перед тем «Флейту» — установку для реактивных снарядов на истребителях И-15 и И-16.  Первые полигонные испытания под Москвой, проведенные в начале 1939 года, выявили многие недоработки.

Военные специалисты, подходившие к оценке реактивной артиллерии с позиций ствольной артиллерии, видели в этих странных машинах технический курьез. Но, несмотря на насмешки артиллеристов, коллектив института продолжал упорную работу над вторым вариантом пусковой установки. Ее установили на более мощный грузовик ЗИС-6. Однако 24 направляющие, смонтированные, как и в первом варианте, поперек машины, не обеспечивали устойчивость машины при ведении огня.

Полигонные испытания второго варианта производились в присутствии маршала Клима Ворошилова. Благодаря его благожелательной оценке коллектив разработчиков получил поддержку командного состава. Тогда же конструктор Галковский предложил совершенно новый вариант: оставить 16 направляющих и монтировать их на машине продольно. В августе 1939 года опытная установка была изготовлена.

К тому времени группа под руководством Леонида Шварца сконструировала и опробовала образцы новых 132-мм ракет. Осенью 1939 года на Ленинградском артиллерийском полигоне провели очередную серию испытаний. На этот раз пусковые установки и снаряды к ним были одобрены. С этого момента реактивная установка стала официально именоваться БМ-13, что означало «боевая машина», а 13 — сокращение от калибра 132-мм реактивного снаряда.

Боевая машина БМ-13 представляла собой шасси трехосного автомобиля ЗИС-6, на котором была установлена поворотная ферма с пакетом направляющих и механизмом наведения. Для наводки предусматривался поворотный и подъемный механизм и артиллерийский прицел. В задней части боевой машины находились два домкрата, которые обеспечивали ее большую устойчивость при стрельбе. Пуск реактивных снарядов производился рукояточной электрокатушкой, соединенной с аккумуляторной батарей и контактами на направляющих. При повороте рукоятки по очереди замыкались контакты, и в очередном из снарядов срабатывал пусковой пиропатрон.

В конце 1939 года Главное артиллерийское управление Красной Армии дало заказ НИИ-3 на изготовление шести БМ-13. К ноябрю 1940 года этот заказ был выполнен. 17 июня 1941 года машины продемонстрировали на смотре образцов вооружения Красной Армии, проходившем под Москвой. БМ-13 осматривали маршал Тимошенко, нарком вооружения Устинов, нарком боеприпасов Ванников и начальник Генерального штаба Жуков. 21 июня по итогам смотра командование приняло решение о развертывании производства ракет М-13 и установок БМ-13.

Утром 22 июня 1941 года сотрудники НИИ-3 собрались в стенах своего института. Было ясно: новое оружие никаких войсковых испытаний проходить уже не будет — сейчас важно собрать все установки и отправить их в бой. Семь машин БМ-13 составили костяк первой батареи реактивной артиллерии, решение о формировании которой было принято 28 июня 1941 года. И уже в ночь на 2 июля она своим ходом убыла на Западный фронт.

Первая батарея состояла из взвода управления, пристрелочного взвода, трех огневых взводов, взвода боевого питания, хозяйственного отделения, отделения горюче-смазочных материалов, санитарной части. Кроме семи пусковых установок БМ-13 и 122-мм гаубицы образца 1930 года, служившей для пристрелки, в батарее было 44 грузовые машины для перевозки 600 реактивных снарядов М-13, 100 снарядов для гаубицы, шанцевого инструмента, трех заправок горюче-смазочных материалов, семи суточных норм продовольствия и другого имущества.

Капитан Иван Андреевич Флеров — первый командир опытной батареи «Катюш»

Командный состав батареи был укомплектован в основном слушателями Артиллерийской академии имени Дзержинского, только что окончившими первыми курс командного факультета. Командиром батареи назначили капитана Ивана Флерова — офицера-артиллериста, имевшего за плечами опыт советско-финской войны. Никакой специальной подготовки ни офицеры, ни номера боевых расчетов первой батареи не имели, за период формирования удалось провести лишь три занятия.

Ими руководили разработчики ракетного оружия инженер-конструктор Попов и военный инженер 2-го ранга Шитов. Перед самым концом занятий Попов указал на большой деревянный ящик, укрепленный на подножке боевой машины. «При отправке вас на фронт, — сказал он, — мы набьем этот ящик толовыми шашками и поставим пиропатрон, чтобы при малейшей угрозе захвата реактивного оружия врагом можно было подорвать и установку, и снаряды». Через два дня после выступления из Москвы батарея стала частью 20-й армии Западного фронта, дравшейся за Смоленск.

В ночь с 12 на 13 июля ее подняли по тревоге и направили к Орше. На станции Орша скопилось множество немецких эшелонов с войсками, техникой, боеприпасами и горючим. Флеров приказал развернуть батарею в пяти километрах от станции, за горкой. Двигатели машин не заглушали, чтобы после залпа моментально покинуть позицию. В 15 часов 15 минут 14 июля 1941 года капитан Флеров дал команду открыть огонь.

Вот текст донесения в немецкий Генеральный штаб: «Русские применили батарею с небывалым числом орудий. Снаряды фугасно-зажигательные, но необычного действия. Войска, обстрелянные русскими, свидетельствуют: огневой налет подобен урагану. Снаряды разрываются одновременно. Потери в людях значительные». Моральный эффект от применения реактивных минометов был ошеломляющим. Противник потерял на станции Орша больше батальона пехоты и огромное количество боевой техники и вооружения.

В тот же день батарея Флерова обстреляла переправу через речку Оршица, где также скопилось немало живой силы и техники гитлеровцев. В последующие дни батарея использовалась на различных направлениях действий 20-й армии в качестве огневого резерва начальника артиллерии армии. Несколько удачных залпов было произведено по противнику в районах Рудни, Смоленска, Ярцево, Духовшины. Эффект превзошел все ожидания.

Немецкое командование пыталось заполучить образцы чудо-оружия русских. За батареей капитана Флерова, как когда-то за истребителями Звонарева, началась охота. 7 октября 1941 года под деревней Богатырь Вяземского района Смоленской области немцам удалось окружить батарею. Враг атаковал ее внезапно, на марше, обстреливая с разных сторон. Силы были неравными, но расчеты бились отчаянно, Флеров израсходовал последние боеприпасы, а затем взорвал пусковые установки.

Поведя людей на прорыв, он геройски погиб. 40 человек из 180 остались в живых, и всех, кто уцелел после гибели батареи в октябре 41-го, объявили без вести пропавшими, хотя они воевали до самой победы. Лишь по прошествии 50 лет после первого залпа БМ-13 поле у деревни Богатырь раскрыло свою тайну. Там наконец-то были найдены останки капитана Флерова и еще 17 ракетчиков, погибших вместе с ним. В 1995 году указом президента РФ Ивану Флерову было посмертно присвоено звание Героя России.

Батарея Флерова погибла, но оружие существовало и продолжало наносить урон наступающему врагу. В первые дни войны началось изготовление новых установок на московском заводе «Компрессор». Конструкторов тоже не надо было подгонять. В считанные дни они завершили разработку новой боевой машины для 82-миллиметровых снарядов — БМ-8. Она начала выпускаться в двух вариантах: один — на шасси автомобиля ЗИС-6 с 6 направляющими, другой — на шасси трактора СТЗ или танков Т-40 и Т-60 с 24 направляющими.

Очевидные успехи на фронте и в производстве позволили Ставке Верховного главнокомандования уже в августе 1941 года принять решение о формировании восьми полков реактивной артиллерии, которым еще до участия в боях присваивалось наименование «гвардейских минометных полков артиллерии резерва ВГК». Этим подчеркивалось особое значение, которое придавалось новому виду вооружений. Полк состоял из трех дивизионов, дивизион — из трех батарей, по четыре БМ-8 или БМ- 13 в каждой.

Для реактивного снаряда калибра 82 мм были разработаны и изготовлены направляющие, которые позднее устанавливали на шасси автомашины ЗИС-6 (36 направляющих) и на шасси легких танков Т-40 и Т-60 (24 направляющих). Специальные пусковые установки для реактивных снарядов калибра 82 мм и 132 мм изготовили для их последующей установки на боевые корабли — торпедные катера и бронекатера.

Выпуск БМ-8 и БМ-13 непрерывно рос, а конструкторы разрабатывали новый 300-миллиметровый реактивный снаряд М-30 весом 72 кг и с дальностью стрельбы 2,8 км. В народе они получили прозвище «андрюша». Запускались они с пускового станка («рамы»), изготовленного из дерева. Пуск производился с помощью саперной подрывной машинки. Впервые «андрюши» были применены в Сталинграде. Новое оружие было просто в изготовлении, но их установка на позиции и наводка на цель требовали много времени. К тому же небольшая дальность реактивных снарядов М-30 делала их опасными для своих же расчетов. Впоследствии боевой опыт показал, что М-30 — мощное оружие наступления, способное разрушать дзоты, окопы с козырьками, каменные постройки и другие укрепления. Была даже идея создать на основе «катюш» мобильный зенитно-ракетный комплекс для уничтожения авиации противника, однако опытную установку так и не довели до серийного образца.

Об эффективности боевого применения «катюш» в ходе наступления на укрепленный узел противника может послужить пример разгрома Толкачевского оборонительного узла в ходе нашего контрнаступления под Курском в июле 1943 года. Деревня Толкачево была превращена немцами в сильно укрепленный узел сопротивления с большим количеством блиндажей и дзотов в 5-12 накатов, с развитой сетью траншей и ходов сообщений. Подходы к деревне были плотно минированы и прикрыты проволочными заграждениями. Залпами реактивной артиллерии значительная часть дзотов была разрушена, траншеи вместе с находившейся в них вражеской пехотой засыпаны, огневая система полностью подавлена. Из всего гарнизона узла, насчитывавшего 450-500 человек, уцелели только 28. Толкачевский узел был взят нашими частями без какого-либо сопротивления.

К началу 1945 года на полях сражений действовали 38 отдельных дивизионов, 114 полков, 11 бригад и 7 дивизий, вооруженных реактивной артиллерией. Но были и проблемы. Массовое производство пусковых установок наладили быстро, однако широкое применение «катюш» сдерживалось из-за недостатка боеприпасов. Отсутствовала промышленная база по изготовлению высококачественных порохов для двигателей снарядов. Обычный порох в данном случае не мог быть использован — требовались особые сорта с нужной поверхностью и конфигурацией, временем, характером и температурой горения. Дефицит удалось лимитировать лишь к началу 1942 года, когда переброшенные с запада на восток заводы стали набирать требуемые темпы производства. За все время Великой Отечественной войны советская промышленность произвела более десяти тысяч боевых машин реактивной артиллерии.

Происхождение названия Катюша

Известно, почему установки БМ-13 стали в одно время именоваться «гвардейскими миномётами». Установки БМ-13 в действительности не являлись миномётами, но командование стремилось как можно дольше сохранять их конструкцию в секрете. Когда на полигонных стрельбах бойцы и командиры попросили представителя ГАУ назвать «подлинное» имя боевой установки, тот посоветовал: «Называйте установку как обычное артиллерийское орудие. Это важно для сохранения секретности».

Нет единой версии, почему БМ-13 стали именоваться «катюшами». Существует несколько предположений:
1. По названию ставшей популярной перед войной песни Блантера на слова Исаковского «Катюша». Версия убедительная, поскольку впервые батарея стреляла 14 июля 1941 года (на 23-й день войны) по скоплению фашистов на Базарной площади города Рудня Смоленской области. Стреляла с высокой крутой горы — ассоциация с высоким крутым берегом в песне тут же возникла у бойцов. Наконец, жив бывший сержант штабной роты 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии Андрей Сапронов, ныне — военный историк, который и дал ей это имя. Красноармеец Каширин, прибыв с ним вместе после обстрела Рудни на батарею, удивлённо воскликнул: «Вот это песенка!» «Катюша», — ответил Андрей Сапронов (из воспоминаний А. Сапронова в газете «Россия» № 23 от 21-27 июня 2001 года и в «Парламентской газете» № 80 от 5 мая 2005 года). Через узел связи штабной роты новость о чудо-оружии по имени «Катюша» в течение суток стала достоянием всей 20-й армии, а через её командование — и всей страны. 13 июля 2011 года ветерану и «крёстному отцу» «Катюши» исполнилось 90 лет.

2. Ещё есть версия, что название связано с индексом «К» на корпусе миномёта — установки выпускались заводом имени Калинина (по другому источнику — заводом имени Коминтерна). А фронтовики любили давать прозвища оружию. Например, гаубицу М-30 прозвали «Матушкой», пушку-гаубицу МЛ-20 — «Емелькой». Да и БМ-13 поначалу иногда именовали «Раисой Сергеевной», таким образом расшифровывая сокращение РС (реактивный снаряд).

3. Третья версия предполагает, что именно так окрестили эти машины девушки с московского завода «Компрессор», работавшие на сборке.
Ещё одна, экзотичная версия. Направляющие, на которые устанавливались снаряды, назывались скатами. Сорокадвухкилограммовый снаряд поднимали два бойца, впрягшиеся в лямки, а третий обычно помогал им, подталкивая снаряд, чтобы он точно лёг на направляющие, он же сообщал державшим, что снаряд встал-закатился-накатился на направляющие. Его-то, якобы, и называли «катюшей» (роль державших снаряд и закатывающего постоянно менялась, так как расчёт БМ-13, в отличие от ствольной артиллерии, не был в явном виде разделён на заряжающего, наводящего и др.)

4. Следует также отметить, что установки были настолько засекречены, что даже запрещалось использовать команды «пли», «огонь», «залп», вместо них звучали «пой» или «играй» (для запуска надо было очень быстро крутить ручку электрокатушки), что, возможно, тоже было связано с песней «Катюша». Да и для нашей пехоты залп «катюш» был самой приятной музыкой.

5. Есть предположение о том, что первоначально прозвище «катюша» имел фронтовой бомбардировщик, оснащённый реактивными снарядами — аналогом М-13. И прозвище перескочило с самолёта на ракетную установку через снаряды.

И ещё интересные факты о названиях БМ-13:

В немецких войсках эти машины получили название «сталинские орга́ны» из-за внешнего сходства реактивной установки с системой труб этого музыкального инструмента и мощного ошеломляющего рёва, который производился при запуске ракет.

Во время боёв за Познань и Берлин установки для одиночного пуска М-30 и М-31 получили от немцев прозвище «русский фаустпатрон», хотя эти снаряды использовались не как противотанковое средство. «Кинжальными» (с дистанции 100—200 метров) пусками этих снарядов гвардейцы проламывали любые стены.

Если бы гитлеровские оракулы повнимательнее всматривались в знаки судьбы, то наверняка 14 июля 1941 года стало бы для них знаковым днем. Именно тогда в районе железнодорожного узла Орша и переправы через реку Оршица советскими войсками впервые были применены боевые машины БМ-13, получившие в армейской среде ласковое название «катюша». Результат двух залпов по скоплению сил противника стал ошеломляющим для врага. Потери немцев попали под графу «недопустимые».

Вот выдержки из директивы войскам гитлеровского высшего военного командования: «Русские имеют автоматическую многоствольную огнеметную пушку… Выстрел производится электричеством… Во время выстрела образуется дым…» Очевидная беспомощность формулировок свидетельствовала о полной неосведомленности немецкого генералитета относительно устройства и технических характеристик нового советского оружия — реактивного миномета.

Ярким примером эффективности гвардейских минометных частей, а их основу составляли «катюши», могут служить строки из воспоминаний маршала Жукова: «Реактивные снаряды своими действиями производили сплошное опустошение. Я смотрел районы, по которым велся обстрел, и увидел полное уничтожение оборонительных сооружений…»

Немцы разработали специальный план захвата нового советского оружия и боеприпасов к нему. Поздней осенью 1941 года им удалось это сделать. «Плененный» миномет был действительно «многоствольным» и выстреливал 16 реактивных мин. Его огневая мощь в несколько раз превосходила по эффективности миномет, стоявший на вооружении фашистской армии. Гитлеровским командованием было принято решение о создании равноценного оружия.

Немцы не сразу поняли, что захваченный ими советский миномет — это поистине уникальное явление, открывающее новую страницу в развитии артиллерии, эру реактивных систем залпового огня (РСЗО).

Надо отдать должное его создателям — ученым, инженерам, техникам и рабочим московского Реактивного научно-исследовательского института (РНИИ) и смежных предприятий: В. Аборенкову, В. Артемьеву, В. Бессонову, В. Галковскому, И. Гвай, И. Клейменову, А. Костикову, Г. Лангемаку, В. Лужину, А. Тихомирову, Л. Шварцу, Д. Шитову.

Главным отличием БМ-13 от аналогичного немецкого вооружения была необычайно смелая и неожиданная концепция: минометчики могли относительно неточными реактивными минами надежно поражать все цели заданного квадрата. Это достигалось именно благодаря залповому характеру огня, так как каждая точка обстреливаемой местности обязательно попадала в зону поражения какого-нибудь из снарядов. Немецкие конструкторы, осознав блистательное «ноу-хау» советских инженеров, решили воспроизвести если и не в виде копии, то с использованием главных технических идей.

Скопировать «катюшу» как боевую машину было в принципе возможно. Непреодолимые трудности начались при попытке сконструировать, отработать и наладить массовое производство аналогичных реактивных снарядов. Оказалось, что немецкие пороха не могут сгорать в камере двигателя реактивного снаряда столь же стабильно и устойчиво, как советские. Спроектированные немцами аналоги советских боеприпасов вели себя непредсказуемо: либо вяло сходили с направляющих, чтобы тут же упасть на землю, либо с бешеной скоростью начинали полет и взрывались в воздухе от чрезмерного повышения давления внутри камеры. Исправно долетали до цели считанные единицы.

Дело оказалось в том, что для эффективных нитроглицериновых порохов, которые применялись в снарядах «катюши», наши химики добились разброса значений так называемой теплоты взрывчатого превращения не выше 40 условных единиц, а чем меньше величина разброса, тем стабильнее горит порох. Аналогичные же немецкие пороха имели разброс этого параметра даже в одной партии выше 100 единиц. Это и приводило к нестабильной работе двигателей реактивных снарядов.

Немцы не знали, что боеприпасы для «катюши» были плодом более чем десятилетней деятельности РНИИ и нескольких крупных советских исследовательских коллективов, куда вошли лучшие советские пороховых заводов выдающиеся советские химики А. Бакаев, Д. Гальперин, В. Карькина, Г. Коновалова, Б. Пашков, А. Спориус, Б. Фомин, Ф. Хритинин и многие другие. Они не только разработали сложнейшие рецептуры ракетных порохов, но и отыскали простые и эффективные способы их массового, непрерывного и дешевого производства.

В то время, когда на советских заводах по готовым чертежам небывалыми темпами развертывалось и буквально ежедневно наращивалось производство гвардейских реактивных минометов и снарядов к ним, немцам только еще предстояло вести исследовательские и проектные работы по РСЗО. Но на это история им времени уже не отпустила.

Статья написана по материалам книги Непомнящий Н.Н. «100 великих тайн Второй мировой», М., «Вече», 2010 г., с. 152-157.

moyapobeda.ru

Проект БМ-13. Загадки и легенды (Реактивная Система Залпового Огня БМ-13-16 «Катюша»)

Знаменитая «катюша» оставила свой незабываемый след в истории Великой Отечественной войны с тех самых пор, как 14 июля 1941 года это секретное оружие под командованием капитана И. А. Флерова буквально стерло с лица земли вокзал в городе Орше вместе с находившимися на нем немецкими эшелонами с войсками и техникой. Первые образцы реактивных снарядов, запускаемых с передвижного носителя (машины на базе грузового автомобиля «ЗИС-5»), испытывали на советских полигонах с конца 1938 г. 21 июня 1941 года их продемонстрировали руководителям Советского правительства, и буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании серийного производства реактивных снарядов и пусковой установки, получившей официальное название «БМ-13».

Это было воистину оружие небывалой силы — дальность полета снаряда достигала восьми с половиной километров, а температура в эпицентре взрыва — полутора тысяч градусов. Немцы неоднократно пытались захватить образец русской чудо-техники, но экипажи «катюш» строжайше выдерживали правило — попасть в руки врага им было нельзя. На критический случай машины были снабжены механизмом самоликвидации. От тех легендарных установок идет, по сути, вся история российской ракетной техники. А реактивные снаряды для «катюш» разработал Владимир Андреевич Артемьев.

Он родился в 1885 году в Петербурге в семье военнослужащего, окончил петербургскую гимназию и ушел добровольцем на Русско-японскую войну. За мужество и храбрость был произведен в младшие унтер-офицеры и награжден Георгиевским крестом, затем окончил Алексеевское юнкерское училище. В начале 1920 года Артемьев познакомился с Н. И. Тихомировым и стал его ближайшим помощником, однако в 1922 году на волне общей подозрительности к бывшим офицерам царской армии был заключен в концлагерь. Вернувшись с Соловков, продолжил заниматься совершенствованием реактивных снарядов, работу над которыми начал еще в двадцатых годах и прервал в связи с арестом. В период Великой Отечественной войны им было сделано много ценных изобретений в области военной техники.

После войны В. А. Артемьев, будучи главным конструктором ряда научно-исследовательских и проектных институтов, создавал новые образцы ракетных снарядов, был награжден орденами Трудового Красного Знамени и Красной Звезды, являлся лауреатом Сталинских премий. Умер 11 сентября 1962 г. в Москве. Его имя есть на карте Луны: в память о создателе «катюши» назван один из кратеров на ее поверхности.

«Катюша» — неофициальное собирательное название боевых машин реактивной артиллерии БМ-8 (82 мм), БМ-13 (132 мм) и БМ-31 (310 мм). Такие установки активно использовались СССР во время Второй мировой войны.

После принятия на вооружение авиации 82-мм реактивных снарядов класса «воздух-воздух» РС-82 (1937 год) и 132-мм реактивных снарядов класса «воздух-земля» РС-132 (1938 год) Главное артиллерийское управление поставило перед разработчиком снарядов – Реактивным НИИ – задачу создания реактивной полевой системы залпового огня на основе снарядов РС-132. Уточненное тактико-техническое задание было выдано институту в июне 1938 года.

В соответствии с этим заданием к лету 1939 года институт разработал новый 132-мм осколочно-фугасный снаряд, получивший позднее официальное название М-13. По сравнению с авиационным РС-132 этот снаряд имел большую дальность полета и значительно более мощную боевую часть. Увеличение дальности полета было достигнуто за счет увеличения количества ракетного топлива, для этого потребовалось удлинить ракетную и головную части реактивного снаряда на 48 см. Снаряд М-13 имел несколько лучшие, чем РС-132, аэродинамические характеристики, что позволило получить более высокую кучность.

К снаряду была разработана также самоходная многозарядная пусковая установка. Первый ее вариант был создан на базе грузового автомобиля ЗИС-5 и обозначался МУ-1 (механизированная установка, первый образец). Проведенные в период с декабря 1938 года по февраль 1939 года полигонные испытания установки показали, что она не в полной мере отвечает поставленным требованиям. С учетом результатов испытаний Реактивный НИИ разработал новую пусковую установку МУ-2, которая в сентябре 1939 года была принята Главным артиллерийским управлением для полигонных испытаний. По результатам окончившихся в ноябре 1939 года полигонных испытаний институту были заказаны пять пусковых установок для проведения войсковых испытаний. Еще одну установку заказало Артиллерийское управление Военно-Морского Флота для использования ее в системе береговой обороны.

21 июня 1941 года установка была продемонстрирована руководителям ВКП(6) и Советского правительства, и в тот же день, буквально за несколько часов до начала Великой Отечественной войны, было принято решение о срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 (боевая машина 13).

Производство установок БМ-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе «Компрессор». Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

В ходе войны производство пусковых установок в срочном порядке было развернуто на нескольких предприятиях, обладавших различными производственными возможностями, в связи с этим в конструкцию установки вносились более или менее существенные изменения. Таким образом, в войсках использовалось до десяти разновидностей пусковой установки БМ-13, что затрудняло обучение личного состава и отрицательно сказывалось на эксплуатации боевой техники. По этим причинам была разработана и в апреле 1943 года принята на вооружение унифицированная (нормализованная) пусковая установка БМ-13Н, при создании которой конструкторы критически проанализировали все детали и узлы в целях повышения технологичности их производства и снижения стоимости, в результате чего все узлы получили самостоятельные индексы и стали универсальными.

Состав

В состав БМ-13″Катюша» входят следующие боевые средства:

Боевая машина (БМ) МУ-2 (МУ-1) ;
Реактивные снаряды .

Реактивный снаряд М-13:

Снаряд М-13 (см. схему) состоит из головной части и порохового реактивного двигателя. Головная часть по своей конструкции напоминает артиллерийский осколочно-фугасный снаряд и снаряжена зарядом взрывчатого вещества, для подрыва которого используются контактный взрыватель и дополнительный детонатор. Реактивный двигатель имеет камеру сгорания, в которой помещен пороховой метательный заряд в виде цилиндрических шашек с осевым каналом. Для воспламенения порохового заряда используются пирозапалы. Образующиеся при горении пороховых шашек газы истекают через сопло, перед которым расположена диафрагма, препятствующая выбросу шашек через сопло. Стабилизация снаряда в полете обеспечивается с помощью хвостового стабилизатора с четырьмя перьями, сваренными из стальных штампованных половинок. (Такой способ стабилизации обеспечивает более низкую кучность по сравнению со стабилизацией вращения вокруг продольной оси, однако позволяет получить большую дальность полета снаряда. Кроме того, использование оперенного стабилизатора весьма существенно упрощает технологию производства реактивных снарядов).

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. По таблицам стрельбы 1942 года, при дальности стрельбы 3000 м боковое отклонение составляло 51 м, а по дальности — 257 м.

В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части выполнены 12 тангенциально расположенных отверстий, через которые во время работы ракетного двигателя выходит часть пороховых газов, приводящая снаряд во вращение. Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13. Принятие снаряда М-13-УК на вооружение в апреле 1944 года способствовало резкому увеличению огневых возможностей реактивной артиллерии.

Пусковая установка РСЗО»Катюша»:

К снаряду разработана самоходная многозарядная пусковая установка. Первый ее вариант — МУ-1 на базе грузового автомобиля ЗИС-5 — имел 24 направляющих, установленных на специальной раме в поперечном положении по отношению к продольной оси автомобиля. Ее конструкция позволила производить пуск реактивных снарядов только перпендикулярно продольной оси автомашины, причем струи горячих газов повреждали элементы установки и корпус ЗИС-5. Не обеспечивалась также безопасность при управлении огнем из кабины водителя. Пусковая установка сильно раскачивалась, что ухудшало кучность стрельбы реактивных снарядов. Заряжание пусковой установки с передней части направляющих производить было неудобно и требовало много времени. Автомашина ЗИС-5 имела ограниченную проходимость.

Более совершенная пусковая установка МУ-2 (см. схему) на базе грузового автомобиля повышенной проходимости ЗИС-6 имела 16 направляющих, расположенных вдоль оси автомобиля. Каждые две направляющие соединялись, образуя единую конструкцию, именовавшуюся «спаркой». В конструкцию установки был введен новый узел – подрамник. Подрамник позволил вести сборку всей артиллерийской части пусковой установки (как единого агрегата) на нем, а не на шасси, как было ранее. В собранном виде артиллерийская часть относительно легко монтировалась на шасси любой марки автомобиля при минимальной доработке последней. Созданная конструкция позволила уменьшить трудоемкость, время изготовления и стоимость пусковых установок. Вес артиллерийской части был снижен на 250 кг, стоимость – более чем на 20 процентов.Существенно повышены были и боевые и эксплуатационные качества установки. За счет введения бронирования бензобака, бензопровода, боковых и задней стенок кабины водителя была повышена живучесть пусковых установок в бою. Был увеличен сектор обстрела, повысилась устойчивость пусковой установки в походном положении, усовершенствованные подъемный и поворотный механизмы позволили увеличить скорость наведения установки на цель. Перед пуском боевая машина МУ-2 поддомкрачивалась аналогично МУ-1. Силы, раскачивающие пусковую установку, благодаря расположению направляющих вдоль шасси автомашины, прилагались по ее оси на два домкрата, находившиеся вблизи центра тяжести, поэтому раскачивание стало минимальным. Заряжание в установке производилось с казенной части, то есть с заднего конца направляющих. Это было удобнее и позволяло значительно ускорить операцию. Установка МУ-2 имела поворотный и подъемный механизмы простейшей конструкции, кронштейн для крепления прицела с обычной артиллерийской панорамой и большой металлический бак для горючего, установленный сзади кабины. Стекла кабины закрывались броневыми откидными щитами. Напротив сиденья командира боевой машины на передней панели был смонтирован небольшой прямоугольный ящичек с вертушкой, напоминающий диск телефонного аппарата, и рукояткой для поворачивания диска. Этот прибор носил название «пульт управления огнем» (ПУО). От него шел жгут проводов к специальному аккумулятору и к каждой направляющей.

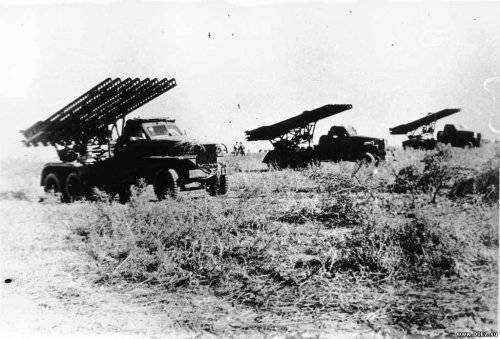

Пусковая установка БМ-13 «Катюша» на шасси Studebaker (6×4)

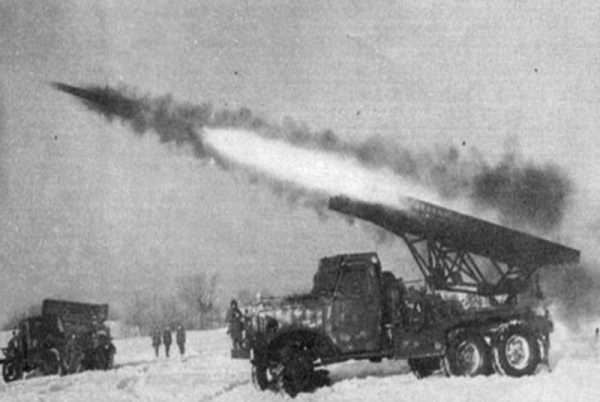

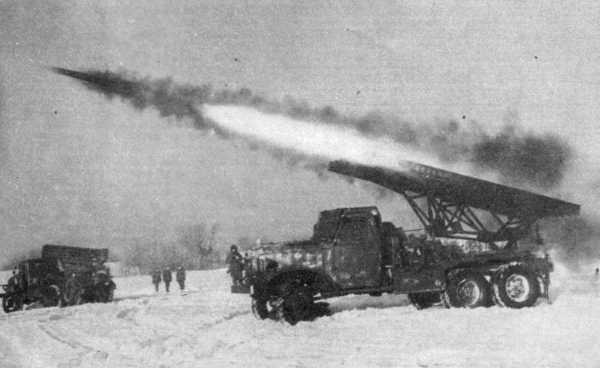

При одном обороте рукоятки ПУО происходило замыкание электроцепи, срабатывал пиропатрон, помещенный в передней части ракетной камеры снаряда, воспламенялся реактивный заряд и происходил выстрел. Темп стрельбы определялся темпом вращения рукоятки ПУО. Все 16 снарядов можно было выпустить за 7—10секунд. Время перевода пусковой установки МУ-2 из походного в боевое положение составляло 2-3 минуты, угол вертикального обстрела находился в пределах от 4° до 45°, угол горизонтального обстрела составлял 20°.

Конструкция пусковой установки допускала ее передвижение в заряженном состоянии с довольно высокой скоростью (до 40 км/ч) и быстрое развертывание на огневой позиции, что способствовало нанесению внезапных ударов по противнику.

Существенным фактором, повышающим тактическую мобильность частей реактивной артиллерии вооруженных установками БМ-13Н, стало то, что в качестве базы для пусковой установки был использован мощный американский грузовой автомобиль «Студебеккер US 6х6», поставлявшийся в СССР по ленд-лизу. Этот автомобиль имел повышенную проходимость, обеспечивающуюся мощным двигателем, тремя ведущими осями (колесная формула 6х6), демультипликатором, лебедкой для самовытаскивания, высоким расположением всех частей и механизмов, чувствительных к воздействию воды. Созданием этой пусковой установки была окончательно завершена отработка серийной боевой машины БМ-13. В таком виде она и провоевала до конца войны.

Испытания и эксплуатация

Первая батарея полевой реактивной артиллерии, отправленная на фронт в ночь с 1 на 2 июля 1941 года под командованием капитана И.А.Флерова, была вооружена семью установками, изготовленными Реактивным НИИ. Своим первым залпом в 15 часов 15 минут 14 июля 1941 года батарея стерла с лица земли железнодорожный узел Орша вместе с находившимся на нем немецкими эшелонами с войсками и боевой техникой.

Исключительная эффективность действий батареи капитана И. А. Флерова и сформированных вслед за ней еще семи таких батарей способствовали быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. Для их вооружения в 1941 году было изготовлено 593 установки БМ-13. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками БМ-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок БМ-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования.

topwar.ru

Из «Катюши» — по танкам! » Военное обозрение

Принято считать, что легендарная «Катюша» никогда не применялась против немецких танков. Да и в принципе не могла применяться. «Катюша» — это система залпового огня, то есть площадное оружие низкой точности с большим разбросом снарядов по местности. Из официального наставления «Таблицы стрельбы реактивными снарядами М-13», изданного в 1942 году, следует, что при дальности стрельбы 3000 м отклонение по дальности составляло 257 м, а боковое — 51 м.

Для меньших расстояний отклонение вообще не приводилось, так как рассеивание снарядов не поддавалось расчету. Однако реальная боевая практика оказалась богаче теоретических рассуждений.

Во время Донбасской стратегической операции 1943 года немцы, стремясь переломить ситуацию и остановить советское наступление, стали срочно перебрасывать сюда танковые дивизии. Но 31 августа 1943 года, в первый же день, вражеский контрудар был удачно парирован бесстрашными действиями солдат и офицеров 23-го гвардейского Краснознаменного минометного полка, которым командовал 29-летний гвардии майор Тимофей Иванович Шанкин. Воевавший, кстати, с 22 июня 1941 года…

Стремясь любой ценой остановить контратакующих немцев, «Катюши» его полка прямой наводкой стреляли по наступающим танкам. По итогам боя командир полка представил к награждению орденом Красной Звезды трех своих гвардейцев: ефрейтора Александра Даниловича Ермилова, старшего сержанта Николая Сергеевича Левина и лейтенанта Эдуарда Анатольевича Трахтенгерца.

Чем они отличились?

«…водитель боевой машины т. Ермилов при отражении контратаки танков и пехоты противника с открытой боевой позиции при стрельбе прямой наводкой исправил электрооборудование боевой машины при обстреле танков противника. Благодаря умелым и хладнокровным действиям он обеспечил своевременный залп, контратака была отбита и подбито 3 танка противника».

«…помощник командира огневого взвода гвардии старший сержант Левин, несмотря на сплошные разрывы снарядов, подошел к установке, навел основное орудие на цель и открыл огонь по прорвавшейся группировке противника. В результате точного и мощного залпа атака была отбита, атакующие танки рассеяны, уничтожено свыше взвода пехоты и автоматчиков противника».

«…батарея, где командиром огневого взвода т. Трахтенгерц, получила задачу отбить контратаку противника в районе села Павловка — пехота до батальона при поддержке 17 танков. Установки взвода были выведены на открытую огневую позицию. Под обстрелом со стороны танков противника взвод дал залп по вражеской пехоте и танкам, проявив исключительную выдержку командира и всего личного состава. В результате залпа уничтожено более 30 солдат и подбито 5 танков противника».

Подвиг ефрейтора, старшего сержанта и лейтенанта, прямой наводкой стрелявших из «Катюш» по немецким танкам, увы, не был своевременно осмыслен и должным образом оценен. 17 ноября 1943 года всех троих вместо ордена Красной Звезды наградили медалями «За отвагу». Зато все они дожили до Победы.

…Эту историю мне рассказал мой тесть — гвардии полковник, главный научный сотрудник Института проблем управления РАН, доктор технических наук, профессор, заслуженный деятель науки РФ Эдуард Анатольевич Трахтенгерц — один из создателей современной теории систем поддержки принятия решений. Он, девятнадцатилетний гвардии лейтенант, после тяжелого наступления, на марше встретился со знакомыми связистками. Они любили слушать рассказы интеллигентного москвича с Большой Бронной, который часами мог декламировать им стихи. Но сейчас лейтенант, измотанный непрерывным полуторамесячным наступлением, стал рассказывать о событиях последних дней. И неожиданно был прерван возмущенными девушками: «Эдик! Как ты можешь? Мы-то думали, что ты не такой, как все, что ты и слов-то таких не знаешь, что ты никогда не ругаешься!..»

— А я и не ругался, — резюмировал спустя семьдесят лет Эдуард Анатольевич, беседуя со мной. — Я просто рассказывал им о бое «Катюш» с немецкими танками.

ПУСТЬ УСЛЫШАТ «ДЕВУШКУ ПРОСТУЮ»!

У названия «Катюша» есть несколько версии. По самой очевидной, ракетную установку прозвали по аналогии с песней Матвея Блантера на слова Михаила Исаковского «Катюша». Говорят, во время первого применения установки батарея капитана Флерова 14 июля 1941 года стреляла по врагу с крутого склона. Кто-то из бойцов, глядя на пальбу, воскликнул: «Вот это песня!» Тут же вспомнили «Катюшу».
Сами немцы называли ракетную установку «сталинским органом», поскольку внешний вид пакета направляющих был похож на трубы музыкального инструмента.

Не удивительно, что народную песню «Катюша» фронтовики мгновенно переложили на народные слова. Вариантов появилось множество, поскольку едва ли не в каждой воинской части находился свой поэт:

А за рощей, за лесной опушкой,
Где дороги ко врагу ведут,
Притаилась новенькая пушка,
Что бойцы «Катюшею» зовут.

И летят снаряды в тьму густую,
И огнем окрашен небосвод.
Пусть услышат «девушку простую»,
Пусть запомнят, как она поет!

И так далее, и так далее…

В 1943 году к поэту Михаилу Исаковскому пришли посланцы генерала Алексея Нестеренко, командующего гвардейской частью, в которой были «Катюши», и попросили написать песню про реактивную установку. И в январе 1944-го хор имени Пятницкого записал на пластинку «Песню про «Катюшу» на музыку Владимира Захарова.

И на море и на суше —
По дорогам фронтовым —
Ходит русская «Катюша»,
Ходит шагом боевым…

Примечания
1. Широкорад А. «Лука» и «Катюша» против «Ванюши» // Независимое военное обозрение // http://nvo.ng.ru/history/2008-06-20/12_katusha.html
2. Полк, отличившийся еще во время боев за Сталинград, имел опыт борьбы с немецкими танками. «Полк под командованием майора Шанкина с 31 июля по 2 августа 1943 г. отразил 12 атак танков и пехоты противника, сжег и подбил 9 танков, среди них один «Тигр», уничтожил до 600 солдат и офицеров». 13 сентября 1943 года приказом командующего артиллерией Южного фронта гвардии майор Шанкин был награжден орденом Александра Невского. В конце войны полное название части звучало так: 23-й гвардейский минометный Севастопольский Краснознаменный, орденов Богдана Хмельницкого II степени, Суворова III степени, Кутузова III степени и Александра Невского полк.
3. «Боевая практика показала, что стрельба «Катюш» по вражеским танкам не является занятием безнадежным. С танков сметало десант, заклинивало башни, выходила из строя ходовая часть. Осколки нередко пробивали запасные баки, вызывая пожар. Даже самое безобидное для танкового «железа» прямое попадание «в лоб» приводило к контузии членов экипажа» (Филистович Д. «Катюши» против танков // «Во славу Родины»: Белорусская военная газета // http://vsr.mil.by/2011/09/15/katyushi-protiv-tankov/). Полковник Дмитрий Филистович — начальник кафедры боевого применения артиллерии Военного факультета в Белорусском государственном университете.

topwar.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
