Переносной зенитно-ракетный комплекс 9К34 "Стрела-3"

]]>]]>В состав ПЗРК "Стрела-3" входят:

  • пусковая труба 9П59 с пусковым механизмом 9П58М и зенитной управляемой ракетой 9М36 (9М36-1),

  • пассивный радиопеленгатор 9С13,

  • наземный радиолокационный запросчик 1РЛ247,

  • радиостанция Р-147 у командира отделения и приемник Р-147П у стрелков зенитчиков.

Для проверки технического состояния и параметров зенитных ракет и пускового устройства используется комплект контрольно-проверочной аппаратуры 9Ф387, для подготовки стрелков-зенитчиков - полевой тренажер 9Ф620М, тренировочно-практический комплект 9Ф629, комплект контроля пуска 9Ф631.

Ракета 9М36 комплекса "Стрела-3" практически полностью подобна ЗУР "Стрела-2М", выполнена по аэродинамической схеме "утка" и состоит из четырех скрепленных между собой отсеков — головного, рулевого, боевого и двигательной установки. Аэродинамические рули установлены в одной плоскости, а трехмерное управление достигается вращением ракеты со скоростью 15—20 оборотов в секунду при соответствующем преобразовании сигналов от тепловой ГСН к рулям. Для размещения ЗУР в пусковой трубе малого диаметра рули утапливаются в корпус ракеты, а четыре перьевых стабилизатора укладываются в пространстве за срезом сопла. При старте рули и стабилизаторы раскрываются пружинными устройствами.

В головном отсеке ракеты размещаются: следящий координатор цели, устройство выработки команд, электронная часть (усилитель автопилота), система стабилизации оборотов ротора гироскопа, система охлаждения фотоприемника.

Следящий координатор цели (СКЦ) предназначен для непрерывного автоматического определения угла рассогласования между оптической осью координатора и линией "ракета—цель", слежения за целью и выработки сигнала, пропорционального угловой скорости линии визирования "ракета—цель". СКЦ состоит из координатора цели и электронного блока.

Рулевой отсек предназначен для размещения элементов энергопитания ракеты, автопилота и коммутирующих элементов. В корпусе рулевого отсека размещены пороховой аккумулятор давления (ПАД), турбогенератор, стабилизатор-вьшрямитель, датчик угловых, скоростей с усилителем, рулевая машинка с рулями, блок взведения, формирующий сигнал на электровоспламенитель взрывателя после раскрытия рулей и на электровоспламенитель порохового управляющего двигателя (ПУД), розетка бортразъема, обеспечивающая электрическую связь бортовой аппаратуры ракеты с пусковой трубой.

Боевой отсек является несущим отсеком ракеты и выполнен в виде неразъемного соединения, включающего боевую часть и взрыватель. Боевая часть осколочно-фугасного-кумулятивного действия предназначена для поражения воздушных целей и состоит из корпуса с кумулятивной воронкой, боевого (разрывного) заряда и детонатора. Взрыватель предназначен для выдачи детонационного импульса на подрыв боевой части при встрече ракеты с целью или по истечении времени самоликвидации. Взрыватель состоит из предохранительно-детонирующего устройства, механизма самоликвидации, зарядного конденсатора, контактного датчика цели (магнитный индукционной генератор), пускового электровоспламенителя, электродетонатора двойного действия, детонатора взрывателя и двух контактных групп. Предохранительно-детонирующее устройство служит для обеспечения безопасности в обращении с ракетой до момента его взведения после пуска ракеты. Оно включает пиротехнический предохранитель, поворотную втулку и блокирующий (инерционный) стопор.

Двигательная установка представляет собой стартовый и однокамерный двухрежимный маршевый двигатель на твердом топливе. Стартовый двигатель обеспечивает выброс ракеты из пусковой трубы на безопасное для стрелка-зенитчика расстояние — 5,5 м, после чего запускается маршевый двигатель. Скорость вылета ракеты из трубы — 28 м/с. Маршевый двигатель обеспечивает разгон ракеты до скорости 470 м/с и поддержание скорости в полете.

]]>]]>

Пусковая труба 9П59 выполнена из стеклопластика и предназначена для хранения ракеты, осуществления прицеливания и пуска ракеты. Она способна выдержать до 5 пусков. Пусковой механизм 9П58М служит для подготовки к пуску и безопасного пуска ракеты. В его корпусе установлены электронный блок, телефон, стопорное устройство, вилка разъема, пусковой крючок и контактная группа. Телефон выдает звуковой сигнал при нахождении цели в поле зрения ТГСН. Электронный блок предназначен для разгона ротора гироскопа ТГСН, автоматического арретирования и разарретирования гироскопа, обработки и оценки сигналов информации и коррекции поступающих с ТГСН, выдачи сигналов звуковой и световой информации при наличии цели в поле зрения ТГСН, передачи напряжений на пусковые устройства.

Пассивный радиопеленгатор (ПРП) 9С13 "Поиск" предназначен для раннего обнаружения воздушных целей, летящих с включенными бортовыми импульсными радиолокационными станциями. ПРП способен обнаруживать воздушные цели на дальностях не менее 12км в секторе 50x45°.

НРЗ С2 1РЛ247 предназначен для опознавания госпринадлежности цели по принципу "свой—чужой" в системах опознавания "Кремний-2", "Кремний-2М", "Пароль" в третьем частотном диапазоне. Опознавание целей может производиться на дальностях 7—8км на высотах до 5 км, время опознавания составляет не более 3 секунд. НРЗ 1РЛ247 не имеет функциональной связи с пусковым механизмом и не способен автоматически производить блокировку пуска по "своим" целям.

Радиостанция Р-147 и радиоприемник Р-147П предназначены для приема оповещения о воздушной обстановке и управления огнем стрелков-зенитчиков. Радиостанция работает в диапазоне 44—52 МГц и обеспечивает дальность оповещения до 1 км.

К числу новых технических решений, реализованных в комплексе, относятся:

  • принципиально новая тепловая головка самонаведения с глубоким охлаждением до температуры -200° С, обеспечивающая чувствительность на два порядка выше чувствительности ГСН комплекса "Стрела-2М", что позволило проводить стрельбу на встречных курсах по самолетам и вертолетам, а также значительно расширить зону поражения по высоте и параметру при стрельбе на догонных курсах;

  • обеспечение работоспособности комплекса при стрельбе на догонных курсах в любых фоновых ситуациях;

  • разработка пускового механизма многоразового действия, который позволяет автоматически провести пуск ракеты по цели, находящейся в зоне пуска, при стрельбе на встречных курсах.

Комплекс "Стрела-3" был максимально унифицирован с комплексом "Стрела-2М", что упрощало постановку его на серийное производство и освоение в войсках.

В ходе испытаний были подтверждены и выявлены следующие значительные преимущества переносного ЗРК "Стрела-3" по сравнению с комплексом "Стрела-2М":

  • за счет использования в ракете более чувствительной тепловой ГСН обеспечивалось ведение стрельбы по реактивным и турбовинтовым самолетам на встречных курсах на дальностях до 2500 м и на высотах от 30 до 3000 м;

  • существенно повышена защищенность тепловой ГСН от фоновых помех при стрельбе на догонных курсах;

  • расширены возможности стрельбы в сложных метеоусловиях (дождь, снег, туман) и в условиях запыленности воздуха (при визуальной видимости цели).

В комплексе "Стрела-3" обеспечивается более высокая надежность пуска ракеты по цели с реактивным двигателем на встречном курсе за счет определения автоматом захвата и пуска границы зоны пуска по излучению от цели. Внешним отличием комплекса стал шар-баллон у блока питания под пусковой трубой.

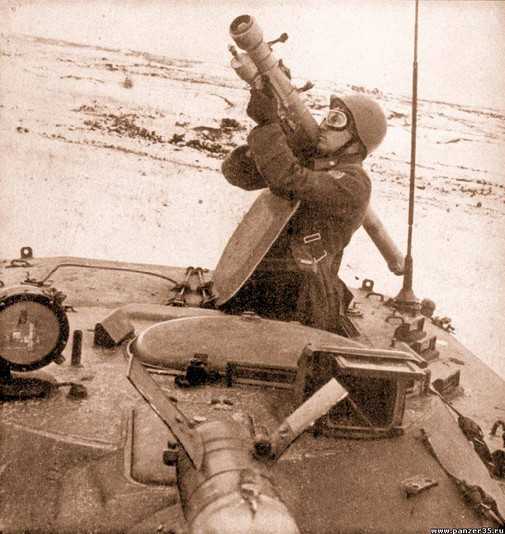

Боевые пуски переносного зенитного ракетного комплекса "Стрела-3" выполняются с плеча и могут выполняться с подготовленных и неподготовленных позиций, а также с боевых и транспортных машин любых типов, движущихся по ровной местности со скоростью 18-20 км/ч. В походном положении "Стрела-3" переносится на плечевом ремне за спиной стрелка-оператора.

rbase.new-factoria.ru

Переносной ЗРК 9К32М «Стрела-2М» | Энциклопедия оружия

Описание

В начале 60-х годов в КБ Машиностроения (г. Коломна, Московская область) был создан переносной зенитный ракетный комплекс «Стрела-2», однако боевое применение комплекса «Стрела-2» выявило его недостаточную эффективность. Многие поврежденные самолеты возвращались на свои базы и вновь вводились в строй после непродолжительного ремонта. Это происходило потому, что ракеты попадали в хвостовую часть самолета, в которой находилось мало жизненно важных систем и агрегатов, а мощность боевой части ЗУР была недостаточна для создания большей зоны разрушений конструкции цели.

В соответствии с постановлением Правительства от 2 сентября 1968 года была проведена модернизация комплекса «Стрела-2». Новый комплекс получил обозначение 9К32М «Стрела-2М». Он предназначен для поражения низколетящих воздушных целей (самолётов, вертолётов, крылатых ракет) на догонных курсах при скорости до 260 м/с (на встречных до 150 м/с).

Испытания модернизированного ПЗРК, проводились с октября 1969 года по февраль 1970 года на Донгузском полигоне (начальник полигона М. И. Финогенов) под руководством комиссии, возглавляемой Н. М. Орловым.

Комплекс «Стрела-2М» был принят на вооружение в 1970 году.

В настоящее время комплекс эксплуатируется более чем в 60 странах мира.

На западе комплекс получил обозначение SA-7B «Grail».

Переносной зенитный ракетный комплекс «Стрела-2М» состоит из:

  • самонаводящейся зенитной управляемой ракеты 9К32М;
  • пусковой трубы 9П58 ;
  • источника питания 9В17;
  • пускового механизма.

При подготовке ракеты прежде всего включается пусковой источник питания. Запитывается головка самонаведения (ГСН). За 5 секунд раскручивается ротор гироскопа в автопилоте и зенитно-ракетный комплекс готов к бою. В нужный момент стрелок наводит пусковую установку на цель и нажимает спусковой крючок. Как только в поле зрения ГСН попадает тепловое излучение цели, стрелок оповещается об этом звуковым сигналом. А когда головка перейдёт в автоматический режим слежения, он увидит световой сигнал. Через 0,8 с напряжение подаётся на блок задержки и электровоспламенитель порохового аккумулятора давления. Ещё через 0,6 с аккумулятор выходит на рабочий режим, подаётся напряжение на электровоспламенитель выбрасывающего двигателя. Примерно через 1,5 с после появления светового сигнала ракета стартует.

Как только её головная часть выйдет из пусковой трубы, под действием пружин раскрываются рули. Затем откидываются стабилизаторы и на удалении 5–6 м от стрелка срабатывает маршевый двигатель. В начале работы маршевого двигателя под действием сил инерции выключается специальный инерционный стопор, который подготавливает взрывное устройство к взведению. На расстоянии 80–250 м от стрелка срабатывает вторая ступень предохранения — полностью выгорают пиротехнические предохранители, и завершается подготовка взрывного устройства. В полёте оптическая ось головки самонаведения всё время направлена на цель: независимо от положения продольной оси ракеты головка следит за целью и корректирует курс ракеты до встречи с целью. В случае промаха через 14–17 секунд с момента запуска срабатывает самоликвидатор и ракета уничтожается.

По сравнению с ПЗРК «Стрела-2» у ПЗРК «Стрела-2М» были улучшены следующие характеристики:

  • автоматизированы процессы захвата цели ГСН и пуска ракеты по скоростным воздушным целям при стрельбе на догонных курсах, что облегчило боевую работу стрелка-зенитчика, особенно при стрельбе с подвижных объектов;
  • осуществлена селекция подвижной цели на фоне неподвижных естественных помех;
  • обеспечено исключение ошибки стрелка в определении ближней границы зоны пуска;
  • стало возможным поражение целей, летящих со скоростью до 260 м/с на догонных курсах;
  • обеспечена стрельба на встречных курсах по вертолетам и самолетам с поршневыми двигателями, летящим со скоростью до 150 м/с;
  • увеличена зона поражения на догонных курсах реактивных самолетов (по высоте и по дальности).

Помехоустойчивость тепловой ГСН комплекса «Стрела-2М» при работе на облачном фоне улучшилась. Обеспечивалась стрельба при нахождении цели на фоне сплошной (слоистой), легкой (перистой) и кучевой облачности менее трех баллов. Однако при кучевой подсвеченной солнцем облачности более трех баллов, особенно в весенне-летний период, зона действия комплекса значительно ограничивалась. Минимальный угол на солнце, при котором было возможно отслеживание воздушных целей головкой самонаведения, составлял 22°-43°. Линия горизонта в солнечный день также ограничивала зону действия комплекса углом места, большим 2°. В остальных условиях горизонт влияния на стрельбу не оказывал. Комплекс не был защищен от ложных тепловых помех (отстреливаемых самолетами и вертолетами тепловых ловушек).

Комплекс «Стрела-2М» успешно применялся во время операции «Буря в пустыне» и многочисленных конфликтах на Ближнем Востоке. Во время «Бури в пустыне» им были сбиты четыре истребителя «Harrier» ВВС Великобритании, а так же штурмовик А-10 «Thanderbolt» и вертолет «Super Cobra». Много самолётов НАТО было сбито ракетами «Стрела-2М» и «Игла» в 1999 году в ходе воздушной агрессии против Югославии, в том числе — самые современные «Ягуар», F-16 и «Mirage-2000».

В последнее время имели место случаи применения ПЗРК «Стрела-2М» в Чечне со стороны незаконных вооружённых формирований. Однако, успех бандитам сопутствовал только в одном случае — в конце 1999 года ракетой «Стрела-2М» был сбит бомбардировщик Су-24, при этом один лётчик погиб, а второй попал в плен, но был вскоре освобожден. Чеченцы не были достаточно обучены тактике применения такого оружия, к тому же основной ударной силой федеральных войск был вертолёт Ми-24В, оснащённый системой ЭВУ, делающей возможным захват его по инфрапеленгу с дистанции не более 1,5 км даже такой совершенной ракетой как «Игла».

ТТХ

Тактико-технические характеристики

9К32М «Стрела-2М»

Калибр, мм

72

Длина, м

1440

Максимальная дальность поражения целей, м

4200

Минимальная дальность поражения целей, м

800

Максимальная высота поражения целей, м

2300

Минимальная высота поражения целей, м

50

Максимальная скорость цели, м/с

260

Максимальная скорость ракеты, м/с

630

Средняя скорость ракеты, м/с

500

Скорость ракеты при выходе из трубы, м/с

28

Угловая скорость вращения ракеты, об/с

20

Стартовая масса ракеты 9К32М, кг

9,8

Масса комплекса в боевом положении, кг

15

Масса боевой части, кг

1,150

Время подготовки ракеты к пуску, с

10

Время самоликвидации, с

14–17

Тип наведения

Пассивная ИК ГСН

Угол обзора ГСН, град

2

Минимальный угол на солнце, град

22–43

war-arms.info

ПЗРК 9К32 "Стрела-2"

Работы по созданию переносного зенитного ракетного комплекса (ПЗРК) "Стрела-2" начались в соответствии с Постановлением СМ СССР от 25 августа 1960 г. о проведении работ по комплексу "Стрела". К этому времени поступила ограниченная информация о том, что в США еще в 1958 году началась разработка носимого ЗРК с ракетой, оборудованной пассивной тепловой головкой самонаведения.

ПЗРК 9К32 "Стрела-2" - видео

Более того, в конце 50-х годов по американскому телевидению была показана стрельба ракетой по воздушной цели из пусковой трубы с плеча стрелка. Этот факт свидетельствовал о реальной возможности создания носимого зенитного ракетного оружия. Как известно, такое оружие в США было создано в 1965 году под названием "Ред Ай". Правительственное постановление достаточно широко ставило задачу создания легкого ЗРК "Стрела", что обусловило возможность разработки в дальнейшем двух существенно различных вариантов - самоходного "Стрела-1" и переносного "Стрела-2".
Головным разработчиком комплекса "Стрела-2" (9К32) состоящего из пусковой трубы с источником питания, ЗУР 9М32 и пускового устройства было назначено специальное конструкторское бюро СКБ ГКОТ - единственное из ряда запрошенных КБ, согласившиеся взяться за разработку переносного комплекса. Главный конструктор СКБ ГКОТ Б.И. Шавырин еще в довоенное время сформировал конструкторский коллектив, обеспечивший разработку большинства минометов, применявшихся в Великой Отечественной войне. В послевоенные годы расположенная в Коломне организация продолжала работы по различным образцам минометного вооружения, включая колоссальную 406-мм самоходную систему "Ока". С середины пятидесятых годов СКБ приступило к разработке самоходного противотанкового комплекса с управляемой по проводам ракетой "Шмель", успешно завершенной в 1960г.

После кончины Б.И. Шавырина в 1965 г. главным конструктором стал С.П. Непобедимый. В 1966 году СКБ было переименовано в Конструкторское бюро машиностроения (КБМ) МОП. Создание переносного ЗРК вначале представлялось очень проблематичным. Разработка требований к комплексу "Стрела-2" и его проектирование проходили неординарно: путем проведения глубоких научных исследований (в НИИ-3 ГАУ) и выдвижения смелых технических идей в промышленности. Конструирование переносного ЗРК началось с "мозговой атаки": Б.И. Шавырин и группа специалистов на две недели отрешились от текущих дел и в ходе обмена идеями сформировали облик будущего комплекса "Стрела-2", а также разработали предложения по проекту ТТТ к комплексу.
Позже поступившие из-за рубежа сведения о комплексе "Ред Ай" подтвердили большое сходство технических предложений по созданию переносного ЗРК "Стрела-2" с его зарубежным прототипом. Конструкторы разных стран независимо друг от друга признали наиболее целесообразные одинаковым технические решения. Важнейшим элементом ЗУР переносимого комплекса была тепловая головка самонаведения (ТГСН), разработка которой была поручена ОКБ-357 Ленинградского совнархоза (в дальнейшем оно вошло в состав Ленинградского оптико-механического объединения - ЛОМО). Главным конструктором головки стал Пиккель, которого впоследствии сменил О.А. Артамонов. В разработке тепловой ГСН участвовал коллектив сотрудников Государственного оптического института (ГОИ), возглавляемый Г.А.Горячкиным.

К тому времени тепловые ГСН уже использовались в отечественной ракетной технике - в авиационных самонаводящихся ракетах класса "воздух-воздух" К-13 и К-8МТ. Примененная в ракете 9М32 система управления была теоретически обоснована профессором Военно-воздушной инженерной академии им. Н.Е. Жуковского А.А. Красовским. Основной трудностью в разработке тепловой ГСН для ЗУР 9М32 было создание устройства гиростабилизации (координатора головки) с малыми массо-габаритными характеристиками. Как стало известно, американские специалисты в процессе разработки тепловой ГСН для ЗРК "Ред Ай" нашли оригинальное решение по совмещению параболического зеркала головки с силовым гироприводом на основе трехстепенного гироскопа, что позволяло избавиться от гироплатформы, используемой в крупногабаритных ракетах, и двухканального управления, которые применялись, в частности, в авиационных ракетах класса "воздух-воздух", и перейти к одноканальному управлению с помощью указанного небольшого гироскопа. Но реализация этой идеи вызывала много сомнений, в частности, в ЦКБ "Геофизика", из-за недостаточно совершенной элементной базы, используемой в то время в отечественных гиростабилизированных ГСН. Однако разработчики комплекса 9К32 сумели преодолеть все трудности. Была создана тепловая ГСН массой не более 1,2 кг в требуемых для ракеты габаритах. Наведение ЗУР производилось по методу пропорциональной навигации, не требующему от ракеты больших поперечных перегрузок.

Сложной представлялась и задача создания двигательных установок ракеты для ЗРК "Стрела-2". Старт ЗУР должен был осуществляться из пусковой трубы с плеча стрелка-зенитчика из положений стоя, с колена, из окопа и даже при нахождении заднего среза пусковой трубы в воде. Комплекс должен был также позволять производить пуски ЗУР из люков объектов бронетехники, движущихся со скоростью до 20 км/ч. Нужно было исключить поражение стрелка-зенитчика струёй продуктов сгорания двигателя. Выход был найден в реализации схемы с запуском маршевого двигателя ЗУР на безопасном для стрелка расстоянии (с использованием специально разработанной пиротехнической задержки) после вылета ЗУР из пусковой трубы. Выброс ЗУР из трубы достигался задействованием выбрасывающего заряда, полностью сгорающего в пусковой трубе.
Сложной задачей было и обеспечение продолжительности работы маршевого заряда двигателя, соизмеримой с полетным временем ракеты. Очень легкая ЗУР с притупленным обтекателем тепловой ГСН быстро тормозилась после окончания работы двигателя. С учетом требований по высокой маневренности ЗУР при наведении на цель пассивный участок ее полета мог использоваться только в минимальной мере. Для снижения аэродинамического сопротивления ракету выполнили в большом удлинении и малом диаметре - 76 мм. При существующих скоростях горения топлива требуемая продолжительность работы (порядка 10-15 с) многократно превышала максимально достижимую для традиционных шашек с центральным каналом и малым сводом горения, но, с другой стороны, была в несколько раз меньше соответствующей бесканальному заряду топлива с горением по плоскому торцу. После длительной отработки удалось создать заряд смесевого топлива с увеличенной поверхностью горения за счет применения кратерной формы торца. Необходимая скорость горения (до 40 мм/с) достигалась за счет армирования заряда металлическими проволочками для ускоренного прогрева внутренних слоев топлива, обеспечивающего их быстрое воспламенение.

Для снижения массы аэродинамических рулей и рулевых машинок впервые в Советском Союзе была успешно применена одноканальная система управления самонаводящейся ЗУР. Аэродинамические рули на выполненной по схеме "утка" ЗУР были установлены только в одной плоскости, а трехмерное управление достигалось вращением ракеты при соответствующем преобразовании сигналов от тепловой ГСН к рулям. Для размещения ЗУР в пусковой трубе малого диаметра рули утапливались в корпус ракеты, а 4 перьевых стабилизатора укладывались в пространстве за срезом сопла. При старте рули и стабилизаторы раскрывались пружинными устройствами.
Малогабаритная ЗУР оснащалась легкой боевой частью (1,17 кг), способной нанести существенный ущерб цели только при прямом попадании. При использовании тепловой ГСН с малой чувствительностью ракета наводилась "в догон", так что наиболее вероятным случаем становился подход к цели с малыми углами к ее поверхности. При соударении происходило быстрое разрушение ракеты. В этих условиях для эффективного поражения цели во взрывательном устройстве ЗУР впервые был использован импульсный высокочувствительный магнитоэлектрический регенератор, в схеме которого применялись полупроводниковый усилитель и реактивные контакты, обеспечивающие его своевременное действие при ударе по прочным преградам.

ПЗРК «Стрела-2» применялся и во время конфликта на Фолклендских островах (аргентинскими ВВС), во время ирано-иракского конфликта, в Анголе (МПЛА и кубинские вой ска против ЮАР) и т. д. Комплекс поставлялся во многие страны мира: Алжир, Афганистан, Бенин, Ботсвану, Буркина-Фасо, Венгрию, Гайа ну, Гану, Гвинею, Гвинею-Бисау, Германию, Йемен, Заир, Замбию, Зимбабве, Индию, Иран, Ирак, Иорданию, Камбоджу, Кубу, Катар, КНДР, Кувейт, Лаос, Ливан, Ливию, Маврита нию, Мали, Монголию, Мозамбик, Намибию, Никарагуа, Нигерию, Оман, Перу, Сальвадор, Сейшельские острова, Сирию, Съерра-Леоне, Судан, Танзанию, Финляндию, Чад, Уганду, Эфиопию, Южная Африку. Комплекс производился по лицензии в: Болгарии, Египте, Чехии, Китае, Польше, Румынии, Югославии. Китай и Египет производили свои варианты ПЗРК, представляющие собой модернизированные варианты «Стрела-2».

Тактико-технические характеристики ПЗРК «Стрела-2М»

Дальность поражения максимальная, км: 4.2
минимальная, км: 0.8
Высота поражения максимальная, км: 2.3
минимальная, км: 0.05
Вероятность поражения 0,11 - 0,24
Максимальная скорость поражаемых целей, м/с навстречу: 150
вдогон: 260
Максимальная скорость ракеты, м/с 430
Масса, кг ракеты: 9,6
ракеты в ТПК: 15
боевой части: 1,17
Тип наведения Пассивная ИК ГСН
Время самоликвидации, с 14-17
Время подготовки ракеты к пуску, с 10

Фото ПЗРК 9К32 "Стрела-2"


Добавить комментарий

oruzhie.info

Переносной зенитный ракетный комплекс (ПЗРК) 9к32 «Стрела-2»

В конце 1950-х годов в связи с освоением боевой авиацией малых высот встал вопрос о создании переносных зенитных ракетных комплексов (ПЗРК) ближнего действия для непосредственного прикрытия наземных подразделений. Одним из наиболее заслуженных ПЗРК первого поколения стал советский «Стрела-2».

Научно-исследовательские работы, проведенные в СССР в конце 1950-х годов, показали, что ПВО батальонного звена нуждается в переносном ЗРК для поражения вдогон целей со скоростями до 220 м/с на высотах от 50 до 1500 м, на встречных курсах — поршневых самолетов и вертолетов со скоростями полета до 50-100 м/с. Из двух основных вариантов — самонаводящаяся ЗУР или командный метод наведения — выбрали первый.

ОТ ИДЕИ К «ЖЕЛЕЗУ»

Свою роль сыграли сообщения о разработке в США ПЗРК (впоследствии получившего название «Ред Ай») с запуском с плеча и тепловой головкой самонаведения ракеты. В 1960 году НТК Главного ракетно-артиллерийского управления совместно с НИИ-3 ГРАУ и Управлением Начальника войск ПВО Сухопутных войск выработали тактико-технические требования к комплексу. За его разработку взялось СКВ Б. И. Шавырина в Коломне, после его смерти в 1965 году работы продолжил С. П. Непобедимый (в 1966-м СКВ преобразовано в КБ Машиностроения). Головку самонаведения разрабатывало Ленинградское оптико-механическое объединение совместно с Государственным оптическим институтом. В разработках участвовали также НИИ-801 (НИИ Прикладной физики), НИИ-6 (ЦНИИ химии и механики), НИИ-24 (Научно-исследовательский машиностроительный институт) и другие. В 1968 году на вооружение Сухопутных войск был принят ПЗРК 9К32 «Стрела-2». В США и НАТО он получил обозначение SA-7 Grail.

РАБОТА КОМПЛЕКСА

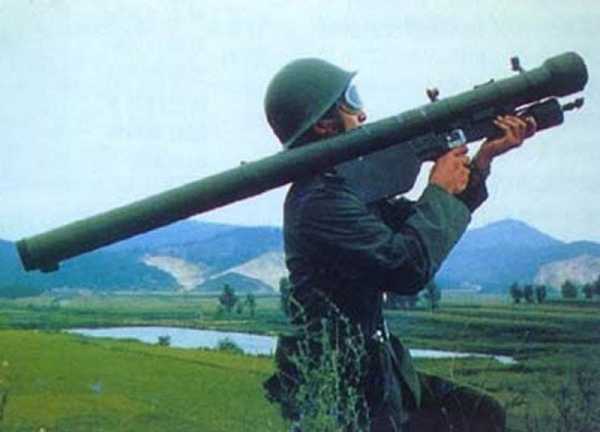

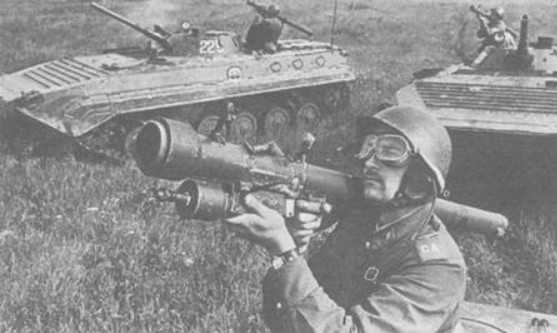

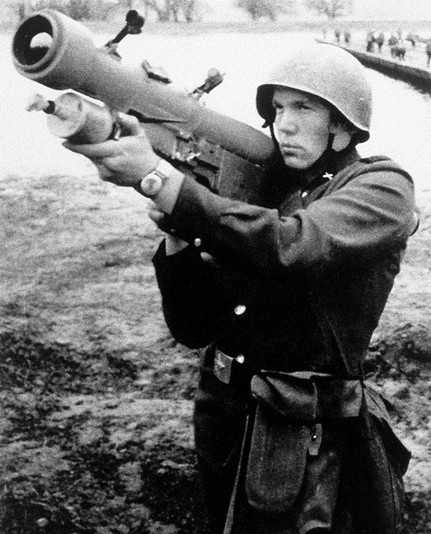

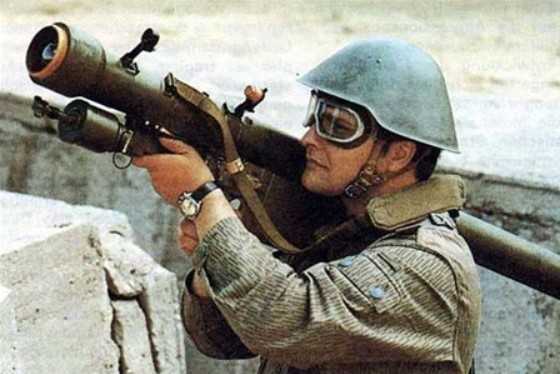

ПЗРК переносится на ремне за спиной стрелка-зенитчика. Пуск ЗУР производится с плеча. После обнаружения цели стрелок-зенитчик включает источник питания. Примерно через 5 с головка самонаведения (ГСН) ракеты выходит в штатный режим, раскручивается гироскоп.

ГСН захватывает цель, о чем стрелок получает сигнал зуммером и лампочкой прицела. Нажатием на спусковой крючок он производит пуск. Стартовый двигатель выбрасывает ракету из транспортно-пускового контейнера со скоростью 27-31 м/с. Через 03 с после выброса включается маршевый двигатель.

В полете раскрывается крестообразное крыло ракеты, наклон плоскостей крыльев придает ей вращение вокруг оси. ГСН осуществляет наведение ракеты по тепловому излучению двигателя цели. Если ракета не поразила цель, через 11-14 с срабатывает самоликвидатор. Для защиты органов зрения в процессе пуска стрелка снабжали специальными очками.

СКОРАЯ МОДЕРНИЗАЦИЯ

Комплекс «Стрела-2» создавался и доводился спешно. Неудивительно, что почти сразу был выдвинут ряд требований по его доработке в плане повышения чувствительности ГСН, возможности стрельбы на встречных курсах, защищенности от тепловых помех, увеличения дальности перехвата скоростных целей. Уже в 1970 году на вооружение поступил модернизированный ПЗРК 9К32М «Стрела-2М». Автоматизация процессов захвата цели ГСН и пуска ракеты на догонных курсах облегчила работу стрелка-зенитчика и сократила время реакции. Исключено влияние ошибки стрелка в определении ближней границы пуска. Зона поражения увеличена как по высоте, так и по наклонной дальности. Обеспечено поражение цели при стрельбе навстречу. Введена селекция ГСН подвижных тепло контрастных целей на фоне неподвижных (естественных) помех.

СЛУЖБА И БОЕВОЙ ОПЫТ

ПЗРК «Стрела-2» и «Стрела-2М» использовались зенитными ракетными взводами мотострелковых, парашютно-десантных или танковых батальонов. Взвод включал три отделения, отделение — трех стрелков-зенитчиков, каждый имел пусковое устройство и две ЗУР в ТПК (в возимом боекомплекте). Командир отделения управлял огнем с помощью своей радиостанции и радиоприемников у стрелков-зенитчиков. ПЗРК служили также в войсках ПВО и в ВВС (для прикрытия позиций зенитных дивизионов и полевых аэродромов), в ВМФ (ближняя ПВО малых кораблей).

«Стрела-2» и «Стрела-2М» выпускались в Коврове Заводом им. В. А. Дегтярева более 10 лет. Первая партия серийных «Стрела-2» попала в Египет, где за один день августа 1969 года десятью ракетами были сбиты 6 израильских самолетов, вторгшихся в египетское воздушное пространство на малой высоте. С 6 по 23 октября 1973 года арабские стрелки-зенитчики сбили 23 самолета. С успехом применялись ПЗРК «Стрела-2» и «Стрела-2М» и во Вьетнаме. В 1974 году принят на вооружение ПЗРК 9К34 «Стрела-3» с ЗУР 9М36.

ПЗРК «Стрела» различных модификаций поставлялись в 60 стран мира, включая Афганистан, Алжир, Анголу, Ботсвану, Буркина-Фасо, Гану, Гвинею-Бисау, Зимбабве, Индию, Ирак, Иран, Кипр, Кубу, КНДР, Кувейт, Лаос, Ливию, Мозамбик, Никарагуа, Сирию, Сомали, Судан, Финляндию, Эфиопию, Югославию. В шести странах организовали производство ПЗРК. Так, «Стрела» модификаций 2 и 2М производились в Болгарии, «Стрела-2М» — в Польше под обозначением «Стржала-2М», в Египте под обозначением «Сакр Ай», Югославии — S-2M/A. Копию «Стрела-2» выпускали в КНР под обозначением «Хонг Йинг-5» или HN-5. ПЗРК «Стрела-2» и «Стрела-2М» подтвердили отличное соответствие предъявленным к ним требованиям. Однако они не были всепогодными, на работу заметно влиял характер облачности, не было защиты от искусственных тепловых помех («ловушек»). Вместе с освоением авиацией полетов на малых высотах с около- и сверхзвуковыми скоростями с маневрированием это породило требования к улучшению ПЗРК и созданию комплексов следующего поколения.

Проектирование комплекса «Стрела-2» потребовало проведения глубоких научных исследований и развития смелых инновационных идей в промышленности. Конструирование переносного ЗРК началось с «мозгового штурма»: группа специалистов под руководством Б. И. Шавырина на две недели отрешилась от других задач и в ходе обмена идеями сформировала рабочий эскиз будущего комплекса «Стрела-2».

Переносной зенитный ракетный комплекс 9к32 «Стрела-2» включает:

— самонаводящуюся зенитную управляемую ракету (ЗУР) 9М32 в транспортно-пусковом контейнере,
— источник питания,
— пусковое устройство.

ЗУР 9М32 собрана из четырех отсеков:

— в головном (первом) отсеке расположена тепловая следящая головка самонаведения (ГСН), включающая координатор цели и автопилот. ГСН выполняет функции захвата цели по тепловому излучению двигателя, слежения за ней и формирования управляющего сигнала для наведения ракеты. ГСН отслеживает цель по тепловому контрасту двигателя, используя так называемые «окна прозрачности» в инфракрасном диапазоне;
— во втором отсеке размещены органы управления ракетой в полете. Рули приводятся в действие с помощью газов, поступающих от порохового аккумулятора давления;
— в третьем отсеке расположены боевая часть осколочно-фугасно-кумулятивного действия. Контактное взрывательное устройство обеспечивает подрыв боевой части при встрече ракеты с целью или самоликвидацию ракеты при промахе;
— в четвертом отсеке размещены два твердотопливных ракетных двигателя — стартовый и маршевый. Стартовый (выбрасывающий) двигатель вбрасывает ракету из контейнера со скоростью 30 м/с, двухрежимный (разгонно-маршевый) двигатель разгоняет ракету до средней скорости 430 м/с и затем поддерживает эту скорость. Наклон плоскостей крыльев придает ракете вращение вокруг продольной оси со скоростью 15 об/с и аэродинамическую устойчивость.

Пуск ракеты производится из транспортно-пускового контейнера (пусковой трубы), включающего трубу, блок вращения (для раскрутки гироскопа ракеты), механический прицел, механизм бортразъема, разъем и фиксатор. Прицел включает откидные мушку и целик.

Пусковое устройство многоразового использования предназначено для подготовки ракеты к пуску и производства пуска, включает электронный блок, механизмы пуска, блокировки и сочленение с трубой, зуммер. Пуск производится с плеча из положения стоя или с колена. Возможен пуск из окопа, с боевой машины — при соблюдении мер безопасности, с учетом опасной зоны позади казенного среза пусковой трубы и допустимых углов возвышения при пуске.
