Станок ручной для заточки ножей своими руками – Станок для заточки ножей своими руками фото,видео

Точило для ножей своими руками чертежи. Как сделать ручной заточной станок для ножей своими руками.

• Как правильно точить ножи
• Типичные ошибки при ручной заточке ножей
• Подведем основные итоги

Приспособление для заточки ножей своими руками – это необходимое устройство для любых работ на кухне или в мастерской. Использование идеально острых ножей значительно облегчает готовку пищи, позволяя прикладывать меньшую силу для разделки мяса, нарезки овощей или хлеба. Тупым ножом работать не только неудобно, но и опасно, ведь такой инструмент может в любой момент сорваться с разрезаемого материала и нанести вам травму.

С помощью самодельной точилки для ножей заточить нож можно под любым углом, так как угол заточки регулируется самостоятельно.

Для того, чтобы довести любой нож до острого состояния, следует знать оптимальный угол его заточки. Данный параметр зависит от марки стали и предназначения ножа. Самодельные приспособления помогут вам установить нож под нужным углом, чтобы быстро и качественно заточить его.

Как правильно точить ножи

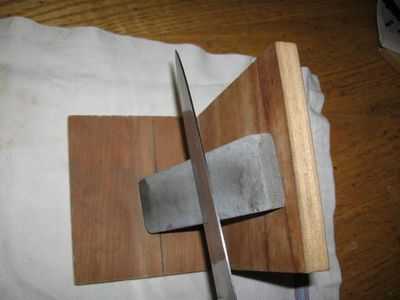

Рисунок 1. Приспособление для заточки ножей “Домик”.

Некоторые виды кухонных ножей невозможно заточить самостоятельно. К ним относятся инструменты специальной формы (например, нож-пилка для хлеба или другие типы ножей с рельефной кромкой). Также нельзя точить керамические ножи. Однако преимущество перечисленных инструментов состоит в том, что производители стараются делать их из особо твердых сортов стали, потому они долго не тупятся.

Для правильной заточки следует подобрать хорошие абразивы разной зернистости. Магазинные варианты таких брусков стоят довольно дорого, но всегда можно изготовить брусок самостоятельно из куска древесины, оклеенной мелкой наждачной бумагой. Важно иметь приспособления разной зернистости: крупные для предварительной «обдирки», и мелкие – для шлифовки.

Оптимальный угол заточки кромки ножа составляет от 20 до 30 градусов, в зависимости от функционального предназначения инструмента. Производить ручную заточку под этим углом довольно сложно, поэтому для такой цели применяют простые самодельные механизмы.

Вернуться к оглавлению

Сборка приспособления для заточки ножей

Среди всего множества приспособлений для заточки ножей своими руками следует выбрать то, которое будет максимально соответствовать поставленным целям. Все приспособления имеют довольно простое строение и состоят из двух главных частей:

• упор для надежного крепления ножа;
• подвижный брусок из абразивного материала.

Рисунок 2. Деревянный корпус в виде прямоугольного треугольника для размещения точильного камня.

Самый простой инструмент для создания острой кромки лезвия носит название «домик» (рис. 1). Он имеет вид деревянного бруска прямоугольной или квадратной формы, верхняя грань которого обработана в виде двускатной «крыши». Угол наклона граней такого бруска составляет 20-25°. Затачиваемый нож устанавливают кромкой впритык к гребню «крыши». Производя движения абразивным бруском в горизонтальной плоскости по лезвию, мы обеспечим соблюдение постоянного значения угла заточки.

Существуют и довольно сложные приспособления. Для их создания понадобятся некоторые материалы, инструменты и немного времени, но вы надолго обеспечите себе удобное средство для заточки. Сборка устройства осуществляется из таких материалов:

• деревянная доска, размерами 500х150х20 мм;
• металлические шпильки, диаметром 8 мм с резьбой;
• несколько болтов и гаек М8, саморезы по дереву;
• прижимные винты типа «барашек»;
• текстолит или кусок стали для прижимной пластины;
• опционально-неодимовый магнит для надежного крепления ножа во время процесса заточки.

Из деревянной доски нужно сделать корпус в виде прямоугольного треугольника, причем нижний катет должен быть немного длиннее, так как на нем будет размещена стойка для точильного камня (рис. 2). Наклонная доска крепится под углом 20° к основанию. В ней проделывают отверстие для крепления прижимной пластины, сквозь которое будет проходить винт с прижимной гайкой «барашком».

Рисунок 3. Необходимо просверлить отверстие под вертикальную шпильку, которая будет служить держателем для абразивного приспособления.

Возле острого угла конструкции нужно просверлить отверстие под вертикальную шпильку, которая будет служить держателем для подвижной абразивной конструкции (рис. 3). На шпильку надевается небольшой деревянный брусок, который зажимается винтом с прижимной гайкой.

Последний элемент приспособления – еще одна шпилька с держателем-струбциной дл

mirhat.ru

Как сделать станок для заточки ножей своими руками

В домашнем хозяйстве постоянно используется такое нехитрое приспособление, как нож. В процессе работы рано или поздно ножи начинают затупляться. Такой домашней утварью пользоваться становится некомфортно, а зачастую и небезопасно. Такой нож при резке продуктов может сорваться и нанести травму, поэтому ножи в домашнем хозяйстве должны быть всегда довольно острыми. Для этого этот инструмент следует периодически подтачивать.

Очень часто в домашних условиях для того, чтобы заточить свой режущий инструмент, используют обычные точилки или абразивные бруски, что не всегда приводит к хорошему результату. Чтобы научится затачивать свой кухонный инструмент точилками, нужна особая практика, так как при неверном угле заточки инструмент не будет иметь нужной остроты. Для выполнения работ по затачиванию ножей имеются как простейшие точилки с угловой формой зазора, так и разнообразные фабричные точильные устройства и сложные электрические точильные станки.

Простейшая точилка из деревянных брусков

Для того чтобы самостоятельно изготовить простейшее устройство для заточки ножей, понадобится пара абразивных брусков. Затем берём два одинаковых деревянные заготовки и с помощью наждачной бумаги проводим их обработку. Заготовки обрабатываем тщательно, так, чтобы на них не осталось неровностей и заусениц.

После этого производим разметку на деревянных брусках мест, где будут устанавливаться точильные камни. Для этого на бруске наносим линии, где будут крепиться точильные бруски, учитывая при этом нужный угол затачивания лезвия. Приложив к нанесённым линиям точильные бруски, фиксируем их толщину. По полученной разметке делаем пропилы глубиной 1–1,5 см. Выбрав древесину из пропилов и вставив туда точильные бруски, мы должны получить конструкцию, при которой деревянные бруски зажимают точильные камни. Абразивы при этом располагаются под углом заточки ножей.

Для окончательной сборки нашей самодельной конструкции нужно просверлить два отверстия в деревянных брусках и с помощью болтов стянуть их. Абразивные камни должны стоять неподвижно. Чтобы ножеточка при затачивании ножей не скользила, на нижней части брусков можно закрепить прокладку из прорезиненого материала.

Ручной самодельный станок для заточки ножей

В настоящее время домашними мастерами разработаны разнообразные конструкции для заточки ножей. Они различаются как принципом действия, так и необходимыми для изготовления материалами и инструментом. Если вы решили делать приспособление для заточки ножей своими руками, чертежи таких конструкций можно найти на просторах интернета. По принципу действия станки делятся на два типа.

Закрепляется нож, точильный брусок перемещается.

Такое приспособление изготовить достаточно просто. Конструктивно такой станок состоит из двух основных частей.

1. Первая часть — это держатель заточного камня. Его можно изготовить, как вариант, следующим образом. Берём шпильку диаметром 8 мм и длиной около 50 см. Из двух небольших брусочков изготавливаем крепёж точильного бруска. Точильный брусок зажимается на шпильке этими брусками (с помощью гаек с шайбами) и располагается вдоль шпильки. На одном конце шпильки можно сделать ручку для более комфортной работы. Конструкция с зажатым точильным камнем располагается ближе к ручке, за ней на шпильку одевается трубка ПВХ или термоусадка.
2. Вторая часть — это станина с держателем ножа. Первоначально изготавливается опорный стол. Его можно изготовить из листа ДСП размером ~ 30 х 30 см. Впрочем, размер может быть самым разным. Главное, чтобы его длина была меньше длины шпильки примерно на 30%. Это делается для того, чтобы держатель с точильным камнем мог беспрепятственно перемещаться вдоль станины. В вертикальном положении на опорный стол крепится винтовая стойка, в качестве которой можно также использовать шпильку диаметром 8 мм. На винтовую стойку крепится планка с прорезью. Эта планка может перемещаться вверх-вниз по вертикальному стержню, она будет определять угол заточки лезвия. На опорном столе также располагается конструкция держателя ножа. Она изготавливается из двух кусков ДСП или аналогичного материала, и при установке на опорный стол напоминает треугольник, одна вершина которого упирается в основание винтового стержня. Высота на противоположной стороне составляет приблизительно 8 см. На этом крае треугольника собирается держатель режущего инструмента. Им может быть как какой-либо зажим, так и магнит. Теперь осталось держатель точильного бруска вставить в прорезь на винтовом стержне опорного стола и, закрепив нож держателем, произвести заточку. Предварительно нужно выставить необходимый угол заточки планкой на винтовом стержне.

Закрепляется точильный брусок, перемещается нож.

Второе приспособление для затачивания лезвия основано на том, что точильный брусок закрепляется на основании, затачивание лезвия производится перемещением ножа. При таком способе заточки изготавливается приспособление в виде подвижной тележки, на которой жёстко фиксируется нож. Угол заточки выставляется высотой расположения бруска относительно площадки.

Перемещая тележку с зажатым ножом вперёд-назад, происходит заточка лезвия, правда, нужно приспособиться к заточке скруглённых краёв лезвия. Для качественной заточки нужно размещать это устройство на идеально ровной поверхности, например, положив на стол лист стекла или используя столешницу из натурального камня.

Выбор брусков для заточки ножей

При изготовлении самодельного станка для заточки ножей главным компонентом будет точильный брусок. Чтобы выбрать

правильный тип абразива, нужно знать параметры брусков, а также то, для затачивания какого инструмента они предназначены. Существует семь видов точильных брусков. Материалы, из которых они изготавливаются, называются абразивами.

Абразивный материал бывает натуральным и искусственным. Искусственные абразивы делают из самых различных материалов, они отличаются по качеству, прочности и цене. Натуральные абразивы — это новакулит и японские водные камни. Главными параметрами точильных брусков является зернистость и размеры. Для того чтобы полностью наточить нож, требуются бруски трёх видов зернистости.

• Крупнозернистые. Предназначены для первичной обработки, исправления формы лезвия.
• Среднезернистые. Предназначены для заточки, доводки после первичной обработки.
• Мелкозернистые. Предназначены для полировки и окончательной доводки лезвия.

Для бытовых нужд также изготавливаются точилки с двумя видами зернистости по обеим сторонам бруска.

Правила заточки ножей своими руками

Пользоваться тупыми ножами небезопасно, поэтому при затуплении лезвия следует произвести его заточку. Важно, чтобы при заточке режущий инструмент располагался строго перпендикулярно направлению бруска, а также затачивать нож нужно под одним и тем же углом вдоль всего лезвия.

Большинство кухонных режущих инструментов имеют заводскую заточку от 20 до 25 градусов. При заточке для бытовых нужд этот угол можно незначительно уменьшать примерно до 15 градусов, что увеличит его режущие свойства. Обработку нужно начинать выполнять с начала лезвия, для контроля угла заточки и качества можно закрасить обрабатываемую часть лезвия маркером. Так как в процессе пользования он изнашивается неодинаково, при выполнении заточки следует ориентироваться на самую тупую часть лезвия.

Все мы сталкивались с ситуацией, когда нет желания или возможности покупать специальный прибор для профессиональной заточки ножей либо обращаться за помощью к мастеру. Есть отличный выход — собственноручная сборка для заточки ножей. Для более безопасной и качественной заточки, используйте её строго по назначению. Плюс в том, что вы можете самостоятельно выбрать режим и уровень сложности, это позволит быстро и качественно добиться необходимого результата.

instrument.guru

Станок для заточки ножей своими руками: чертежи

Затупленные ножи в хозяйстве могут стать не только поводом для плохого настроения хозяйки, но и причиной несчастных случаев. В хозяйственных магазинах имеется ассортимент инструментов, предназначенных для заточки ножей, но не все они устраивают покупателей. Как вариант, можно сделать станок для заточки ножей самостоятельно, чертежи для его изготовления не представляют ничего сложного для человека, который умеет мастерить.

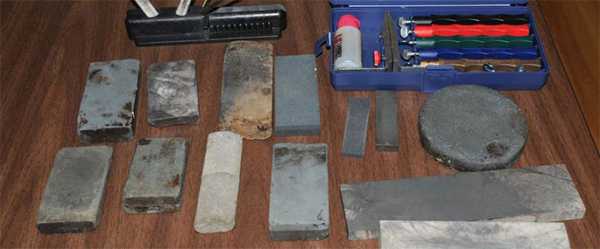

Виды камней для обработки лезвий

Перед тем как начинать делать станок для заточки ножей своими руками нужно ознакомиться с информацией о его составляющих. Точильные, или они могут еще называться – абразивные камни являются одним из решающих факторов достижения отличного результата, но не менее важную роль играет навык мастера.

Разновидности точильных камней

Так что для получения идеальной заточки придется немало потренироваться.

Существуют следующие виды камней подходящих для заточки режущих поверхностей:

• Инструменты, для работы с которыми необходима вода. Преимуществом этого вида точильного бруска заключается в экономии материала – поверхность инструмента менее подвержена износу.
• Масляные камни – по своей структуре аналогичны водным камням, но имеют маслянистую поверхность.
• Натуральные камни – изготавливаются из природного материала. Перед изготовлением инструмента такой камень подергается промышленной обработке.
• Искусственные камни – при их изготовлении применяются искусственные материалы. Считается, что инструмент из ненатуральных компонентов по своим качествам уступает природным материалам, но при этом они довольно дешевые.

При желании можно изготовить самодельный абразивный брусок. Для этого необходимо взять плоское оргстекло толщиной 5 мм прямоугольной формы и при помощи двухстороннего скотча наклеить на него наждачную бумагу. Этот самый простой способ изготовления точилки для ножей, он удобен тем, что при износе наждачной бумаги ее легко заменить.

Почему так важен угол заточки?

Угол между гранями лезвия называется углом заточки. Точное соблюдение заданного угла является основным требованием при обработке режущей поверхности абразивным инструментом, и именно его величина влияет на остроту лезвия.

При помощи простого маркера можно контролировать угол обточки, достаточно закрасить им затачиваемую область. Равномерное стирание краски свидетельствует о хорошем качестве обработки лезвия.

Необходимые условия для точильного станка

Для того чтобы сделать заточной станок для ножей своими руками необходимо тщательно спланировать этапы работы и составить чертежи. Если у мастера есть опыт, то он может разработать их самостоятельно или воспользоваться уже готовыми чертежами, которые предлагаются в специальной литературе.

Для идеальной обработки режущей поверхности станок должен обеспечивать выполнение следующих требований:

• надежная и в то же время не слишком жесткая фиксация ножа в тисках;
• соблюдение величины угла, в процессе заточки угол должен быть постоянным;
• конструкция станка должна предусматривать возможность изменения угла заточки.

О том, как сделать самостоятельно устройства для правки лезвий, которые нисколько не уступают покупным механизмам можно прочитать ниже.

Точилка для ножей своими руками

Самый доступный вариант точильного приспособления

Делаем самый быстрый вариант устройства. Для этого необходимо приготовить 2 пары деревянных уголков, абразивный брусок и транспортир для верного определения угла заточки. Размеры брусков должны быть одинаковыми. Деревянные уголки скрепляются между собой при помощи регулируемых винтов, а между ними надежно фиксируется затачивающий брусок под необходимым углом.

Несмотря на легкость изготовления, такие станки имеет ряд недостатков, к ним относятся:

• угол обработки приходится выдерживать вручную – что не очень удобно при длительном процессе обработки;
• необходимость жесткой фиксации устройства на рабочей поверхности для его устойчивости;
• затачивая нужно постоянно контролировать натяжение стяжек, чтобы брусок не менял свое положение.

Но следует отметить, что такие простые самоделки вполне подходят для обработки домашних кухонных ножей и не требуют больших финансовых вложений при изготовлении.

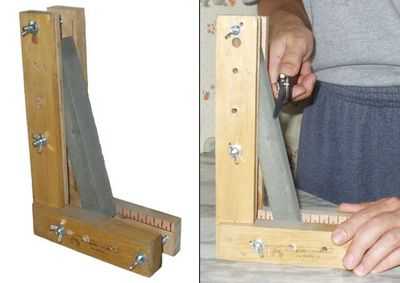

Ручной точильный станок с регулируемым бруском

Этот станок представляет собой конструкцию более сложную, но она гораздо удобнее в использовании. Основой для его создания послужила модель станка, носящего название – точилка Лански.

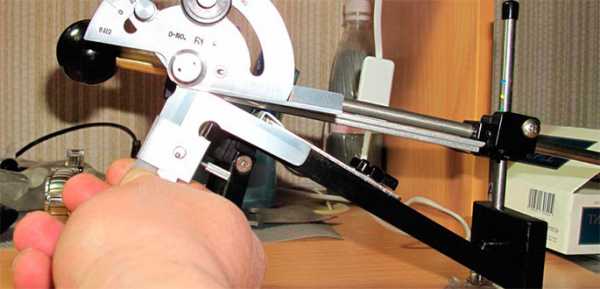

Точилка Лански

Преимуществом подобных моделей является надежная фиксация лезвия ножа.

Устройство представляет собой опорный стол, на котором закрепляется нож. На противоположном конце стола вертикально закреплена винтовая стойка с планкой. В эту планку вставляется направляющий стержень, на котором монтируется абразивный брусок. Методом передвижения планки по винтовому стержню можно изменить величину угла обработки металла.

К преимуществам станков с подобной конструкцией можно отнести:

• высокая точность обработки;
• возможность замены бруска наждачной бумагой, наклеенной на оргстекло;
• широкое опорное основание позволяет закрепить станок при помощи струбцин на любом столе.

При эксплуатации станка трудность заключается только в продолжительной настройке положения точильного бруска. Если планируется обработка разных типов лезвий, то придется каждый раз перенастраивать прибор.

Возможность регулировки положения ножа

Альтернативой станку с подвижным точильным камнем является устройство, где возможно регулировать положение ножа относительно бруска. В основном его конструкция аналогична станку с регулируемым бруском, немного проще в изготовлении.

На плоскости основания монтируется подвижный блок для крепления стержня с бруском. На ней же устанавливаются фиксаторы, один регулируемый, второй упорный. С помощью регулируемого фиксатора возможно регулирование угла заточки.

Единственный недостаток этой модели – появление износа бруска в одном определенном месте. Устранить этот недостаток можно, установив длинный штырь для регуляции кромки относительно обрабатываемой поверхности.

У каждого вышеописанного варианта имеются свои достоинства и недостатки. Делая свой выбор в пользу той или иной модели необходимо ориентироваться на уровень навыков и величину потребностей в эксплуатации станка.

Видео: Изготовление станка для заточки ножей

promzn.ru

Приспособление для заточки ножей своими руками: чертеж

Каждый мужчина, а порой и женщина, регулярно сталкиваются с необходимостью заточки ножа. Каждый нож, вне зависимости от качества, со временем может затупиться, поэтому ему необходим тщательный уход. На полках магазинов встречается большой выбор точилок и камней для заточки, так что сделать выбор не составит особого труда.

Разновидности камней для заточки

Существует несколько видов камней, которые применяются для заточки ножей:

1. Масляные – такие камни подразумевают под собой использование масла на поверхности, что позволяет экономить расход материала.
2. Водные камни – имеют такой же принцип работы, но в работе с ними используется вода.
3. Природные камни – это натуральный материал, который подвергся промышленной обработке.
4. Искусственные камни, соответственно, выполнены из ненатурального компонента.
5. Резиновые камни, такой материал встречается редко, так как с ними не удобно работать.

Некоторые особенности заточки ножей

Для каждого ножа существует своя особенность заточки.

К примеру, японский нож, для самостоятельной заточки, требует к себе внимание опытного мастера, так как японская сталь очень хрупкая. Производители рекомендуют для заточки использовать несколько видов японских водных камней, с различной зернистостью.

Домохозяйкам, для заточки кухонного ножа, проще и удобней использовать специальную точилку. Однако использование нескольких камней позволит сохранить остроту ножа на более длительное время, что особенно ценится. Хотя это и займет больше времени и усилий, но это продлит срок службы инструмента.

Условия для правильной заточки ножей

Для правильной заточки ножа необходимо создать условия, при которых нож будет острым несколько месяцев. Для такого затачивания поможет подбор правильного угла. Существует правило, которое определяет правильный принцип работы — меньший угол, для затачивания ножа, создаст меньшую прочность режущей кромки. То есть следует помнить, что чем острее сразу будет заточен нож, тем быстрее настанет время для повторной заточки, и тем труднее будет привести нож в его изначальное рабочее состояние.

Для чего нужна заточка

Основной смысл заточки ножей заключается в восстановлении остроты самого лезвия. Для чего необходимо соблюдать правильный угол при затачивании. А точнее, восстановление заданного ранее угла, который должен соответствовать технологическим нормам. Для проверки остроты ножа, необходимо разрезать тот материал, для которого он предназначается, если нож разрежет его без проблем, то техника соблюдена правильно.

Проблемы, которые могут возникнуть при заточке

Без сомнения, чтобы подобрать соответствующий угол, необходим опыт, без которого справиться с этой задачей довольно-таки сложно. Тем более без необходимого приспособления, так как, удерживая нож руками, затруднительно заточить его равномерно с обеих сторон. Для устранения проблемы, рекомендуется соорудить самодельный станок для заточки ножей, который легко сделать в домашних условиях. Ведь, уже существующие приспособления, по своей конструкции довольно простые и не отличаются своей сложностью.

Чем можно заточить нож в домашних условиях?

Существуют ситуации, когда нужно очень быстро заточить нож в домашних условиях, для таких целей можно использовать следующие подручные материалы:

• деревянный брусок;
• ножовка;
• наждачная бумага;
• напильник;
• керамическая тарелка;
• стамеска и некоторые другие.

Особо изощренные деревенские мужики вообще могут заточить нож о фундамент, изготовленный из раствора цемента и песка. Все же не рекомендуется следовать данному примеру, а использовать в практике наиболее проверенные способы, которые подходят быстрой заточке.

Самым лучшим способом будет изготовление самодельного приспособления, так как это эффективно и очень удобно, и к тому же, будет мало, чем отличаться от заводского.

Для чего нужны чертежи?

Конечно, приобрести готовую точилку для ножа это намного проще, да и стоят они не так дорого. Все же, большинство домовитых хозяев предпочитают делать все своими руками, это и приятно и можно быть уверенным в качестве изготовления. Ведь используются только натуральные материалы. Чтобы процесс изготовления был приятен и прост, необходимо подготовить план и следовать ему.

1. Для начала изготавливается или приобретается готовый чертеж для зажимных губок. При изготовлении чертежа необходимо уделить особое внимание самым мелким деталям и продумать и начертить всю конструкцию.
2. Следующим этапом будет прорисовка чертежа правого и левого упора, для прочности собранной конструкции.
3. Изготовить чертеж для направляющей, которая имеет свои тонкости.

Чертеж направляющей

Все, что нужно для направляющей, которая будет идеально подходить по размеру это следующее:

1. Шпулька с резьбой М6, которую необходимо отпилить, воспользовавшись ножовкой по металлу, так, чтобы она получилась длиной равной 16 — ти см. Главное проследить за отсутствием заусенцев, чтобы они не тормозили сам процесс заточки.
2. Также электроды с мягким и упругим цилиндром может пригодиться в работе, их необходимо загнуть буквой «г», использовав пассатижи. Главное в период работы не забывать, периодически смотреть на чертеж изделия.
3. Металлические обрезки пригодятся в использовании зажимов, их нужно распилить и установить отверстия, при помощи сверлильного станка. Ручной метчик поможет в наметке резьбы. А для того, чтобы уменьшить трение используйте каплю масла, которое впоследствии легко удаляется мыльным раствором.
4. Заканчивая работу с направляющей, согласно чертежу следует скрутить, все детали и для фиксации, на место соединения зажима и шпильки капнуть обычный лак для ногтей.

Полезные советы для качественной работы

Выделяют два вида заточки ножей – это двусторонняя и односторонняя. По принципу работы эти два, конечно же, отличаются. Все, что нужно учитывать в работе с ножами это такие критерии, как:

1. Абразивный брусок, используемый при работе с ножами не должен быть с очень мелкими или, наоборот, с очень крупными зернами, выбирайте что-то среднее, между этими двумя критериями.

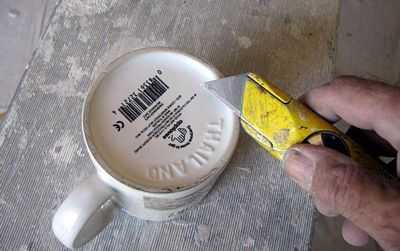

2. В случае, когда нет необходимого приспособления для заточки ножа, а инструмент необходимо наточить, можно использовать такое подручное средство, как керамическая кружка.Все, что нужно сделать – это перевернуть спонтанную заточку и провести по ее дну движениями на себя. Но стоит учитывать, что ее дно должно иметь шероховатую поверхность.
3. Не забывайте о том, что керамические ножи не нуждаются в заточке. На их поверхность нанесено специальное покрытие, выполненное из специальных сплавов, которое защищает его от повреждений и износа.
4. Зубчатый нож без специального оборудования точить не следует, есть большая вероятность, что вы его не наточите, а испортите. Для такого рода ножей используются специальный лазер.
5. Для того, чтобы ножи дольше оставались наточенными их следует промывать в холодной воде.

Ошибки заточки ножей

Особенности заточки строгальных ножей

С такого рода ножами может справиться только опытный мастер, обладающий определенными навыками и знаниями. Так как это очень сложный процесс, оборудование для заточки трудно отыскать в обычном магазине. Однако, многие используют для заточки строгальных ножей обычное оборудование. Но нужно помнить, что для этого необходим современный инструмент с низкими оборотами, имеющий водное охлаждение. А также следует использовать новый камень, с ровной поверхностью, лучше подойдет камень, имеющий водный принцип работы. Если вы не специалист и у вас нет необходимого оборудования, заточить строгальный нож можно за определенную плату на автомобильных мастерских, где найдется такое точило.

Видео

positroika-doma.ru

Точилка для ножей своими руками

Приветствую, Самоделкины!
Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.

Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками. Тем более цены на данный товар у китайских друзей немаленькие.

Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:
1. Обыкновенная доска;
2. Наждачная бумага;
3. Шуруповерт;
4. Молоток;
5. Толстый электрод 1 шт;
6. Электролобзик;
7. Кусок ламината;
8. Болтики и гайки;
9. Деревянная ручка;
10. Шестигранный ключ;
11. Фторопласт или текстолит (стеклотекстолит).

Давайте приступим собственно к изготовлению точилки.

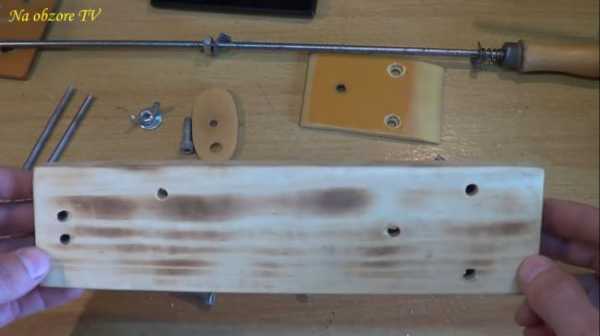

Для начала возьмем обыкновенную доску и выпилим из нее кусочек. Затем необходимо обработать получившуюся деревянную заготовку, а именно зашлифовать ее с помощью наждачной бумаги.

Она будет служить основанием нашего самодельного точильного приспособления.
По размерам она получается у нас 26 см в длину, в ширину заготовка получилась 6.5 см, а высота деревянного основания составляет 2 см.

Также в этой доске необходимо проделать отверстия. Всего данная деталь будущего изделия будет иметь 6 сквозных отверстий. Сверлим 2 отверстия для самой стойки (о ней чуть позже). Рядом сверлим еще одно отверстие меньшего диаметра, а также с другой стороны доски сверлим еще 3 отверстия, которые будут служить для крепления прижимной пластины.

В проделанные отверстия вставляем гаечки.

Эти гаечки в дальнейшем можно будет посадить на клей, чтобы они не выпадали, но пока все и так стоит вроде бы достаточно плотненько.

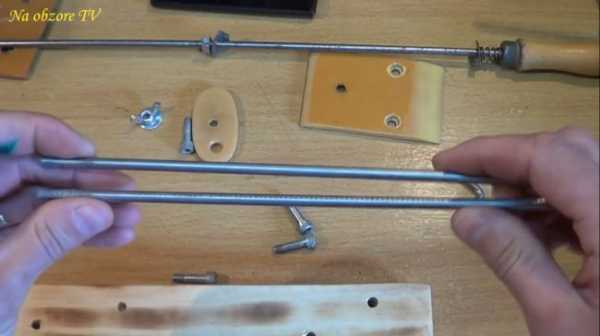

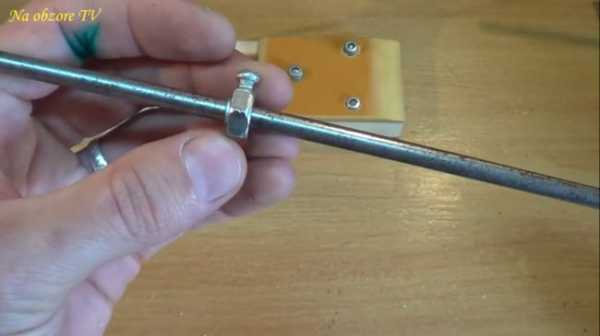

Затем займемся изготовлением самой направляющей стойки. Ее мастер сделал из обычного толстого электрода. Его необходимо согнуть пополам. Далее с помощью молотка автор отбил от сварочного электрода всю верхнюю часть и зашлифовал его. Кстати, шлифовать можно и с помощью обыкновенного шуруповёрта. Для этого просто вставляем электрод в зажимной патрон шуруповерта и держа в руке наждачную бумагу шлифуем изделие.



На данном этапе получившуюся из электрода заготовку (направляющая стойка) вставляем вот в эти два отверстия.
Вставляем не под прямым углом, а под небольшим наклоном. Угол направляющей составляет где-то от 65 до 70 градусов.

Садится все довольно плотненько, но также для большей надежности нашей конструкции, в дальнейшем можно будет посадить направляющую стойку на эпоксидный клей, либо же на какой-нибудь другой клей, либо на что-то ещё.

Далее автор решил использовать вот такой вот кусочек фторопласта.

Но возможно мастер ошибается и это не фторопласт. Фторопласт чаще всего белый и скользкий какой-то. Скорее всего это текстолит или стеклотекстолит. Но по сути не так уж это и важно. Главное, что этот материал довольно таки жесткий и не стирается.

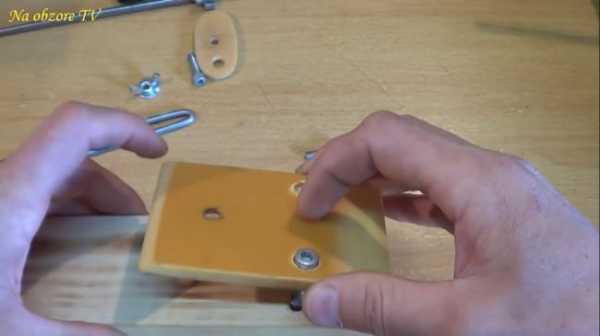

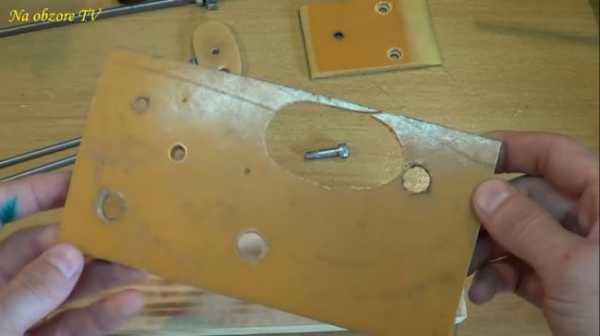

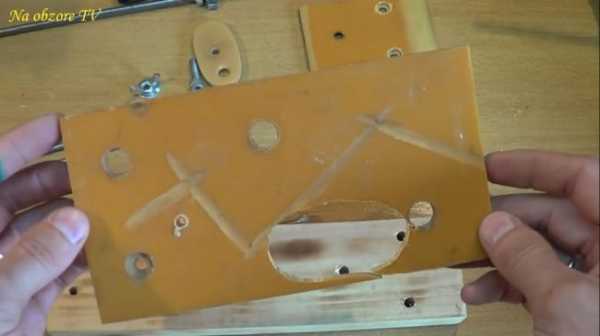

Из этого куска (фторопласта или не фторопласта), автор выпилил своеобразную прижимную пластину. В ней он сделал отверстия, а также небольшие потаи, для того чтобы шляпки немножко заходили в глубь пластины.



Потом эту пластину ставим на изготовленное ранее деревянное основание. Закрепляем с помощью винтиков.


Винтики автор взял под шестигранный ключ. Также мастер сделал небольшое отверстие в основании будущей точилки ножей, чтобы этот ключ был всегда в этой точилке.

Все это дело зажимается и их (винтиков) фактически не видно на пластине.
А вот здесь, мастер потаи делать не стал, так как заточная часть инструмента этого винта не будет касаться.

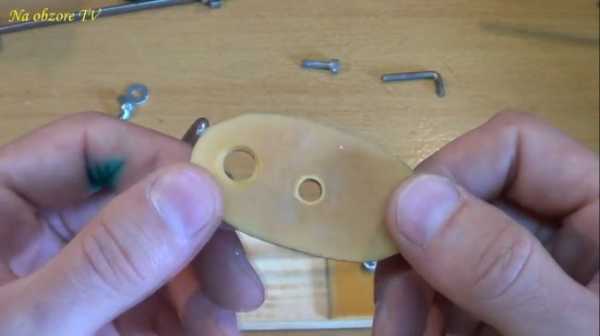

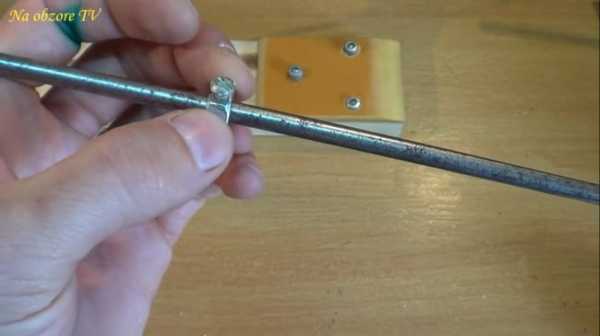

Далее из того же фторопласта автор сделал такую пластиночку.

В этой пластинке проделал 2 отверстия под тот же самый шестигранный винтик.
Далее все это дело ставится сюда и прижимается с помощью барашка.

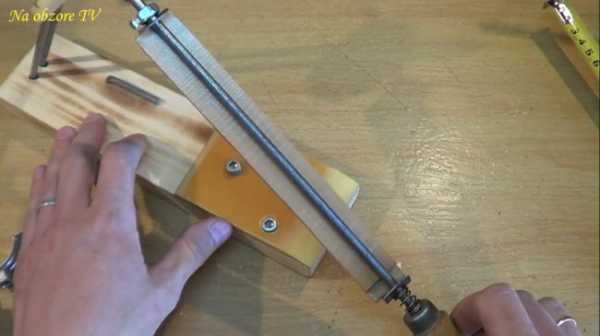

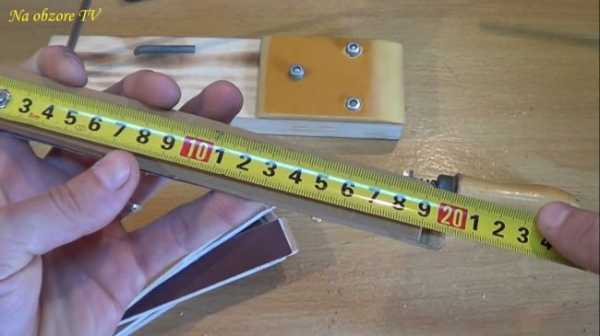

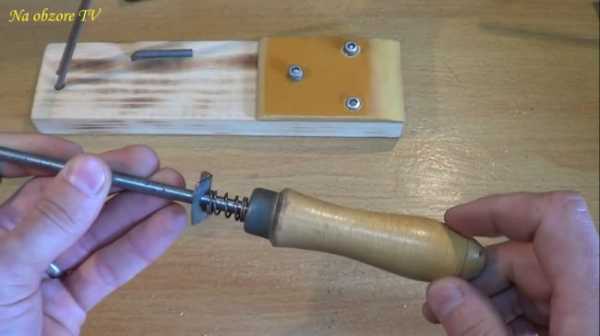

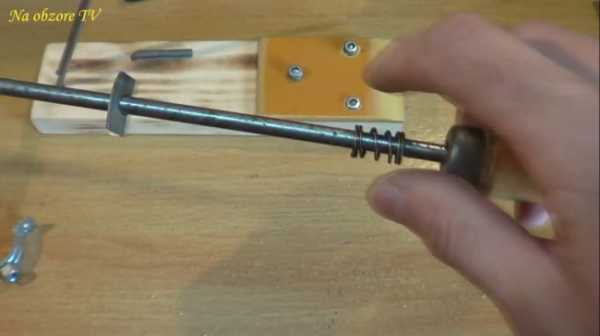

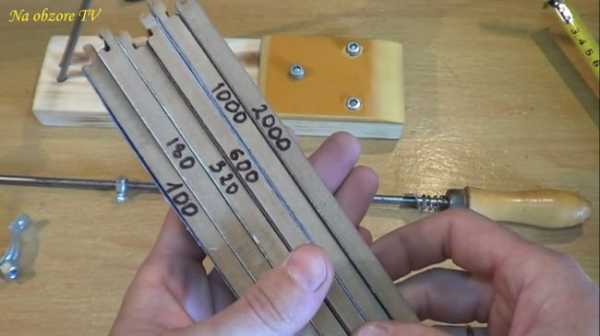

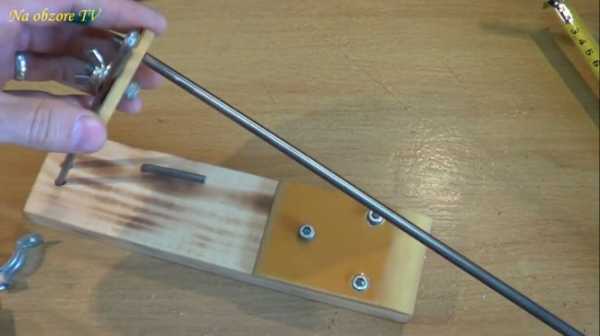

Затем мастер изготовил вот такую вот направляющую для заточных камней.

Длина направляющей составляет 57 см. Ее автор сделал из обычного стального прутка. Также его зачистил. А на один из концов поставил вот такую ручку (вроде бы от советского старого напильника).

Также можно усилить это соединение посадив деревянную ручку от напильника на клей, но она здесь и сама довольно плотно зашла, ничего не выпадает.

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.

А здесь поставил гайку с нарезанной резьбой и зажимным винтиком.


Так же на направляющую мастер поставил пружинку, для того чтобы можно было менять заточные камни, не отвинчивая при этом гайку с зажимным винтиком.

Сами заточные камни, а вернее основание для этих камней, автор сделал из обычного куска ламината. Просто порезав его на полоски.

Ширина полосок получается у нас 2,5 см, а длина где-то 20 см.


На кусочках ламината уже есть готовые пазики, собственно куда и будут становиться уголки направляющей части устройства.
Затем автор наклеил наждачную бумагу на кусочки ламината с помощью двустороннего скотча и подписал какая из них где. И, собственно, вот так это все получилось:


Ставится все это дело достаточно легко. Пазиком ламината попадаем в один уголок направляющей, а вторым уголком при помощи пружинки прижимаем точильный камень.

Все. Ничего никуда не выпадает. Все лежит ровненько и довольно плотно.
Давайте продолжим собирать дальше наше устройство. Вставляем направляющую с закрепленным на ней заточным камнем в заранее подготовленное для нее отверстие, и можно смело начинать процесс заточки ножа.


Ход довольно большой за счет того, что здесь автор снял небольшую фаску с обеих сторон.


За счет этого ход увеличился. Нож мы ставим вот сюда.

Для этого сначала ослабляем, а после установки ножа зажимаем винтики.
Зажимается все очень и очень плотно, нож не выпадает.

Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.

Ну и собственно вот такая получилась заточка.


Пойдемте испытаем на листе бумаге, например.

Отлично! А справится ли такой нож с пластиковой бутылкой наполненной водой? Сейчас узнаем.

Режет очень хорошо, нож острый. Так что точилочкой автор остался доволен. Единственный минус какой он в ней заметил, только то, что не сделал такую точилку намного раньше. Все остальное — одни плюсы.

Благодарю за внимание. До новых встреч!

Видео:

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Правильная заточка ножей — делаем станок своими руками

Необычное в ножах

С широким распространением в начале ХХ века коррозионностойкой стали выбор материала для производства поварских клинков, казалось, был предопределён на многие десятилетия вперёд. Многовековая мечта человечества о стали, не боящейся своего главного врага – ржавчины, – воплотилась в жизнь. Однако исследователи не оставляли попыток найти клинковый материал, идеальный во всех отношениях.

В последней четверти XX века восторги от достоинств клинков из коррозионностойких сталей несколько поутихли. В частности, выяснилось, что популярные «нержавейки» 420 типа, содержащие до 0,65% углерода и 12-14% хрома, обладают довольно скромной износостойкостью. Эти сравнительно «мягкие» (твёрдостью 56 HRC) стали, будучи использованными на поварском инструменте, требовали весьма частой правки режущей кромки. Доходило до того, что иной повар, любящий «бритвенно острые» клинки, хватался за мусат едва ли не каждые 15 минут.

Использование высокоуглеродистых сталей повышенной износостойкости (количество углерода доходило до 1% и более, а твёрдость достигала 59—61 HRC) хотя и решало проблему повышения износостойкости режущей кромки, но рождало кучу новых. Тут и повышенная хрупкость высокоуглеродистых хромистых сталей, и усложнение заточки, и главное — появление ржавчины. Решать эту проблему нужно было радикально. То есть раз и навсегда.

На века.

 Именно так можно перевести название новой серии «Forever», представленной на российском рынке весной этого года компанией «Тоджиро». Новая коллекция призвана окончательно разобраться с проблемой коррозии. Две новые линии коллекции — «Titan 21» и «Ceramic» — хоть и демонстрируют разные подходы к решению этой задачи, но выполняют ее с блеском. Серия «Titan 21» является развитием концепции вязких низкоуглеродистых «нержавеек». При достаточно невысокой твердости (44—46 HRC) прочная режущая кромка обладает просто феноменальной износостойкостью за счёт карбидов титана, равномерно распределённых внутри титановой матрицы. Под микроскопом лезвие такого ножа напоминает бетонную стену, верхняя часть которой усеяна кусками битого стекла. Режущую кромку такого ножа можно легко поправить оселком или мусатом, как обычную мягкую нержавейку, но её износостойкость будет совершенно иной; лезвие, даже заполированное в «зеркало», продолжает удивительным образом резать, работая как микрозубчатый инструмент. А титановая матрица делает клинок не только прочным и упругим, но и совершенно невосприимчивым к любым неблагоприятным химическим воздействиям — от физиологических жидкостей до «ядрёных» рассолов.

 Режущие свойства керамических клинков на основе оксида циркония (ZrO 2), наоборот, больше напоминают высокоуглеродистые стали. При твёрдости порядка 75 HRC клинок из такого материала режет аналогично ножам наших далёких пращуров — из обсидиана и кремня. Но, в противоположность ножам эпохи неолита, современная керамика обладает куда большей прочностью и ударной вязкостью: разговоры о том, что керамический клинок ломается от нерасчётного приземления на столешницу, во многом являются преувеличением. Зато износостойкость режущей кромки превосходит традиционные стали почти в 100 раз! Ещё одно немаловажное достоинство керамики — абсолютная химическая нейтральность: любители сыроедения уже давно и с удовольствием используют это свойство керамических клинков для нарезки овощей и фруктов. Ведь керамические ножи вообще не оставляют после себя какого-либо следа на разрезанных продуктах.

Другой ареной экспериментов японских производителей ножей стала борьба с налипанием на клинок ножа продуктов. Каких только решений тут не увидишь! Серия «Narihira» от компании «Тоджиро» оснащена не только «воздушными карманами», представляющими собой серию последовательных отверстий, но и парой штампованных рёбер, идущих вдоль лезвия

Линия «Titan 21» оснащена «воздушными карманами» для предотвращения налипания во время нарезки.

Помощники кулинара.

В то время как более консервативные повара-профи пока еще с некоторой настороженностью поглядывают на новые материалы, титановые сплавы и циркониевая керамика уверенно покоряют любительские кухни. На них-то практичность и прочие разноплановые достоинства давно снискали моделям из альтернативных материалов широчайшую популярность.

 Не любите возиться с заточкой, но тупой инструмент на кухне раздражает? Проблема решается керамическим клинком, который можно не точить месяцами. Всё это время он остаётся достаточно острым. Когда же и он притупится (а это неизбежная судьба всякого режущего инструмента, из каких бы сверхматериалов он ни был сделан), нож отдаётся в заточку. Алмазный круг или хон способен вернуть клинку из керамики былую остроту, что бы по этому поводу ни говорили их противники.

 Любите легкие как перышко ножи? Тогда обратите внимание на серию «Titan 21» — модели почти невесомы. Кроме того, они обладают ещё и антибактериальными свойствами. А лёгкость заточки делает эту невообразимо сложную для многих операцию простой и лёгкой.

 Недостатки моделей являются логическим продолжением их достоинств. Клинки из новых материалов не любят нагрузок на излом, а также рубки костей, хрящей, мороженого мяса. Однако это же можно сказать о любом ноже, независимо от того, из какого материала он сделан. Покупая качественный поварской инструмент, использовать его для поддевания крышек и банок с растворимым кофе или мелкого ремонта покосившейся форточки просто глупо. Зато новые технологии способны предоставить уникальные возможности повару и кулинару в создании как гастрономических шедевров, так и повседневных блюд.

Керамическими ножами серии «Forever» не стоит что-то резать прямо на тарелках. Вы можете случайно испортить любимый сервиз.

Рождённый атомной энергетикой.

 Циркониевая керамика «пришла» на кухню из атомной техники, где она занимает ведущее место среди огнеупорных конструкционных материалов. Полное название циркониевой керамики, используемой на клинках, — YTZAP (иттриевый поликристаллический оксид титана-циркония-алюминия). Составляющие порошки такой керамики формуются на прессе, а затем спекаются под давлением при температуре около 1400-1500°С методом экструзии. В процессе спекания циркониевой керамики происходит преобразование структуры, обусловленное агломерацией и ростом зёрен за счёт рекристаллизации, разрушения корундовых микросфер в результате термических напряжений, а также полиморфных превращений диоксида циркония.

В результате образуется твёрдая зернистая поликристаллическая структура, которая и обеспечивает клинку великолепные режущие свойства. Твёрдость этого материала приближается к алмазу, и он легко режет стекло. Материал обладает полной пищевой нейтральностью. Основным направлением использования этого материала на кухне стали отдельные операции: обработка рыбного филе и мясной вырезки, резка и чистка овощей и корнеплодов. Для компенсации повышенной хрупкости режущей кромки ее толщину первоначально приходилось увеличивать, что зачастую сказывалось на функциональных свойствах. Однако в настоящее время совершенствование технологий изготовления циркониевой керамики позволило задавать на клинках практически те же углы заточки, что и на традиционных сталях. Кроме того, современные керамические ножи уже не боятся случайных падений.

 Пионером в производстве ножей для кухни является японская фирма «Куосега». Другое направление использования такого материала — на медицинских скальпелях и резаках со сменными клинками для технических нужд, в частности, резки оптоволокна. В связи с немагнитностью ограниченное использование керамические клинки нашли и в моделях, предназначенных для боевых пловцов. Это, например, нож «Mirage Operator» от американской фирмы «Mad Dog Knives».

«Летучий» металл.

Преимущество титановых сплавов перед другими конструкционными материалами заключается в том, что их высокая прочность сочетается с великолепной коррозионной стойкостью — на воздухе, в морской воде и многих химически активных средах. Титановые сплавы имеют довольно высокий предел прочности и могут выдерживать высокие упругие напряжения.

 Эти сплавы применяются для основных деталей (лопаток, дисков, колец) компрессора реактивных двигателей, для изготовления деталей планёра самолетов, шасси, фюзеляжа, деталей управления, оперения и др. Также титановые сплавы широко применяются в судостроении. Сплавы титана можно разделить на три группы: сплавы с альфа-структурой; с альфа + бета структурой и сплавы с бета-структурой. Именно бета-сплавы, содержащие до 25% ванадия, 15% хрома, 2% алюминия, до 0.15% кислорода и от 0.1 до 0.3% углерода, используются для изготовления клинков ножей, которые сочетают хорошую пластичность и упругость с высокой прочностью и имеют твёрдость до 47 HRC. Титановые бета-сплавы имеют объёмно-центрированную кристаллическую решётку, что и обуславливает их повышенные (по сравнению с другими модификациями) прочность и износостойкость. Кроме того, они поддаются закалке. В ходе термообработки получается материал, представляющий собой матрицу из титанового сплава С равномерно внедрёнными карбидами (с твёрдостью HV ~ 3000), выполняющими на режущей кромке роль микропилы.

 Клинки из титановых сплавов отличаются весьма необычными свойствами — при невысокой твёрдости они способны «держать» заточку намного дольше большинства традиционных сталей. Кроме того, они бактерицидны.

 Достоинства таких клинков — высокая коррозионная стойкость, низкий вес (на 40% меньше, чем у стали), высокая упругость, повышенная износостойкость режущей кромки при динамической нагрузке и даже антибактериальные свойства. Недостатком является чувствительность к точечным ударным нагрузкам и излому. Основное применение такие материалы (сплавы Ti-13V-HCr-3Al, Ti-15V-3Cr-3Al и Ti-8V-6Cr-3AI-4Mo-4Zr), наряду с поварскими ножами, нашли в моделях для дайвинга. Ввиду немагнитности материал применяется и для моделей клинков боевых пловцов, таких как «Multi Purpose Knife» (МРК) от американской фирмы «Mission Knives & Tools».

kazap.ru

Приспособление для заточки ножей своими руками | Своими руками

» Своими руками

Приспособление для заточки ножей своими руками: чертеж

Любой нож, даже самый хороший, требует за собой тщательного ухода. Если пренебрегать этим, то со временем он может перестать резать. Поэтому важно правильно подобрать приспособление для заточки ножей. В настоящее время в магазинах можно встретить огромное количество камней и точилок.

Виды камней для заточки

В основном выделяют три вида камней для заточки:

1. Водные. Это такие инструменты, техника работы с которыми подразумевает использование воды. Это позволяет экономить поверхность камня, поэтому с ним можно будет работать намного дольше.
2. Масляные. По форме и структуре напоминают водные камни, но поверхность для работы является более маслянистой.
3. Искусственные, которые изготавливают из ненатуральных компонентов.
4. Природные. Это натуральные камни, которые получили последующую промышленную обработку.
5. Встречаются даже резиновые камни, но работать на них неудобно.

Особенности заточки различных ножей

Чтобы самостоятельно заточить японские ножи, необходимо иметь достаточные навыки работы в этой сфере. Ведь японская сталь является очень хрупкой, поэтому она требует специального ухода за собой. Производители рекомендуют точить такие ножи на японских водных камнях. Желательно использовать одновременно несколько камней с разной степенью зернистости, что позволит поддержать остроту ножей на долгое время. Конечно, этот процесс не из легких и требует терпения.

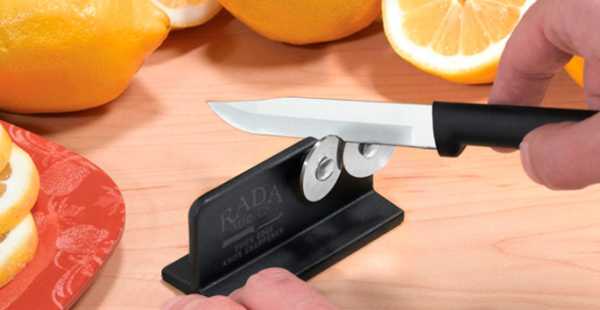

А вот чтобы наточить кухонный нож, все привыкли использовать специальную точилку. С ее помощью можно быстро и удобно сделать острым любой нож. Конечно, ни одна домохозяйка не захочет использовать для заточки несколько камней. Тем не менее благодаря их использованию нож станет резать намного лучше.

Условия для заточки

Выбрать и приобрести приспособление для заточки ножей – это только полбеды. Необходимо сделать так, чтобы нож оставался острым на протяжении нескольких месяцев. Для этого следует подобрать благоприятный угол для затачивания. Некоторые считают, что чем меньше будет угол между гранями лезвия, тем острее будет инструмент. Но это не совсем так, поскольку такое действие может привести к тому, что нож в скором времени вновь потеряет свои режущие качества. То есть чем острее он будет после заточки, тем быстрее он затупится. В таком случае можно выявить закономерность: чем меньше угол, при котором затачивался нож, тем меньшей прочностью будет обладать режущая кромка клинка.

Задача заточки

Главной задачей данной операции является восстановление остроты лезвия. При этом должен быть сохранен правильный угол заточки. Поэтому можно сказать, что в ее процессе происходит восстановление угла, который был задан ранее. Этот угол должен полностью соответствовать всем технологическим нормам. Задача считается выполненной, если с помощью ножа можно разрезать материал, для которого он предназначен.

Какие проблемы могут возникнуть в процессе работы?

Конечно, подобрать правильный угол для затачивания сложно. Тем более такой процесс затруднителен, если отсутствует специальное приспособление для заточки ножей. Ведь если удерживать клинок руками, очень сложно будет добиться равномерного заострения с правильными углами. Чтобы устранить такую проблему, можно использовать самодельное приспособление для заточки ножей. Тем более что сделать его в домашних условиях не составит труда. И хотя в настоящее время существует огромное количество различных заточек, их конструкция не отличается повышенной сложностью, поэтому на изготовление такого прибора уйдет мало времени.

Чем можно заточить нож в домашних условиях?

Одной из главных задач каждого мужчины по дому является заточка ножей. Приспособление своими руками – это не только удобно, но и эффективно. При этом можно самостоятельно изготовить устройство, которое будет напоминать заводское. А можно использовать некоторые подручные средства:

• Ножовка.
• Деревянный брусок.
• Стамеска.
• Наждачная бумага.
• Рубанок.
• Напильник и тому подобное.

В некоторых деревнях практикуется также заточка ножей о фундамент. Он изготавливается из цементно-песчаного раствора и имеет зернистую поверхность. Конечно, такой способ нельзя назвать примером для подражания. Но если срочно нужно наточить клинок, а приспособление для заточки ножей отсутствует, то это относительно неплохой вариант.

Зачем нужны чертежи?

Точилки для ножей стоят недорого. Тем не менее многие хозяева хотят сделать приспособление для заточки ножей своими руками. Такой прибор будет качественнее магазинного, так как в процессе его создания используются только натуральные материалы. Чтобы изготовление точилки завершилось успешно, необходимо выполнять процесс по предложенному плану:

• Приобрести или изготовить самостоятельно чертежи для зажимных губок. Очень важно детально начертить будущую конструкцию. В особенности следует уделить внимание мелким деталям.
• Нарисовать чертеж левого и правого упора, который необходим для того, чтобы собранная конструкция не разваливалась.
• Подготовить чертеж направляющей. Здесь есть несколько нюансов.

Чертеж направляющей: особенности

Чтобы направляющая получилась подходящего размера, следует:

• приобрести шпильку, которая имеет резьбу М6. Ее необходимо тщательно отпилить с помощью ножовки по металлу. В результате получится шпилька длиной 16 см. На ее поверхности не должно быть заусенцев, которые будут впоследствии тормозить процесс заточки ножа
• также при создании направляющей могут понадобиться электроды с упругим мягким цилиндром. Их следует согнуть при помощи пассатижей, образовав букву г . В процессе работы следует обращать внимание на чертеж приспособления для заточки ножей
• зажимы выполняются из металлических обрезков подходящей величины. Их необходимо распилить, обработать заусенцы, а затем установить центры отверстий
• используя сверлильный станок, нужно создать отверстия в зажимах. Резьбу можно наметить с помощью ручного метчика. Уменьшение трения станет доступным благодаря добавлению капли масла в созданное ранее отверстие
• для удаления остатков масла железки следует тщательно промыть в мыльном растворе
• скрутить все детали в соответствии с чертежом. В место соединения шпильки и левого зажима следует капнуть лак для ногтей для надежной фиксации
• все, направляющая готова!

Советы для качественной работы

Как известно, заточка ножей бывают двух основных видов: односторонняя и двусторонняя. Естественно, методы работы в том и ином случае отличаются друг от друга. В работе с ножами следует учитывать такие факторы:

• Выбирая оптимальный абразивный брусок, необходимо остановиться на чем-то среднем. То есть желательно отдать предпочтение камню с не слишком крупным и не очень мелким зерном.
• Все знают, что для заточки лезвия необходимо использовать специальное приспособление. Станка для заточки ножей может не оказаться под рукой. В таком случае можно попытаться заострить лезвие, используя обычную керамическую кружку. Ее следует перевернуть, а на дне, по краю, должна быть шероховатая поверхность. Лезвие необходимо положить на дно чашки и несколько раз провести по нему движениями на себя.
• Если нож имеет специальное покрытие (керамическое), то его затачивать нельзя. В процессе работы может быть повреждена эта поверхность, что приведет к потере ножом режущих качеств. Покрытия выполняются из твердых сплавов, в результате чего клинок практически полностью защищается от износа.
• Нельзя пытаться наточить кухонный нож с зубчатой поверхностью, не имея для этого специальных приспособлений. Ведь заточка таких зубьев происходит при помощи лазера, который вряд ли можно встретить в обычной квартире.
• Лучше мыть ножи в холодной воде, поскольку в таком случае они не так сильно затупляются.

Заточка строгальных ножей

Заточка строгальных ножей – это довольно сложный процесс. Для его выполнения необходимо овладеть некоторыми знаниями и умениями. Приспособление для заточки строгальных ножей тяжело найти в продаже. Поэтому многие улучшают их режущие качества на обычных точилах. Но для этого необходимо обзавестись современным низкооборотистым точилом, обладающим водяным охлаждением. Чтобы с легкостью заострить строгальный нож, следует найти ровный и незасаленный камень, применяемый в этой области. Лучше использовать водный камень. Найти точило можно в автомобильных мастерских, где за дополнительную плату заточат любое лезвие.

Приспособления для заточки

Угол заточки — это очень важный параметр лезвия, от которого зависят режущая способность и долговечность заточки. При уменьшении угла заточки режущие свойства инструмента возрастают, а вот прочность его лезвия, особенно при ударах и соприкосновениях с твердыми телами, снижается. Поэтому для того или иного инструмента практикой рекомендованы определенные углы заточки, при этом, чем тверже обрабатываемый материал, тем больше угол заточки, причем это правило справедливо даже для обычных кухонных ножей.

Угол заточки ножа

Как правило, на заводе лезвие затачивают под оптимальным углом для конкретного инструмента, а когда дело доходит до заточки затупившегося инструмента, нужно просто сохранить уже имеющийся угол заточки. Однако, выполняя заточку без специальных приспособлений, придется сосредотачивать все внимание на правильном положении затачиваемого лезвия при его контакте с абразивом. Значительно упрощается эта задача благодаря специальным приспособлениям, без которых, кстати, не обойтись, если потребуется изменить угол заточки.

Приспособления, описанные ниже, предназначены для ручной заточки не случайно, электроточила не дают хороших результатов. От быстрых оборотов абразивного круга железки после каждой заточки становятся все мягче и быстрее тупятся. Многие мастера давно отказались от электроточил и теперь затачивают инструмент вручную, используя специальные приспособления для заточки. При этом такие приспособления можно купить или сделать своими руками. Усилия и время, затраченные на их изготовление, быстро оправдаются сокращением времени заточки и более высокой производительностью труда, лучшей степенью остроты режущего инструмента.

Приспособления для заточки ножей

Начнем с самодельных приспособлений для заточки ножей. Принцип действия первого приспособления заключается в том, что удерживать лезвие ножа вертикально и водить им по закрепленному под определенным углом бруску проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом.

Приспособление для заточки ножей

Брусок под требуемым углом зажимается, с помощью винтов, между двумя деревянными угольниками. Угол можно точно выставить использую правила тригонометрии. Так для ножа с углом заточки 30°: угол x=30°/2=15° угол y=90-x=90°-15°=75° отношение b/a=tg(y)=tg(75°)=3.732 (можно определить калькулятором Windows в инженерном режиме) тогда если b=15 см, a=15/3.732=4.0 см.

Недостаток такого варианта в невозможности плавной регулировки угла наклона бруска.

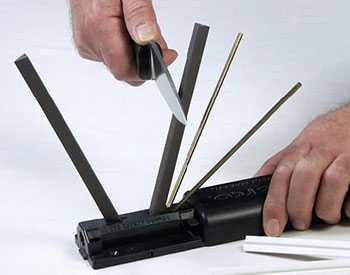

Приспособление Tri-Angle Sharpmaker фирмы Spyderco

Как определить угол заточки ножа при помощи ножниц, и даже без транспортира, читайте здесь .

Вместо того чтобы ориентировать лезвие ножа горизонтально, его можно ориентировать и вертикально, что так же проще, чем размещение точильного бруска горизонтально и удержания затачиваемого ножа под требуемым углом. При этом достаточно под брусок положить какой-нибудь предмет, например деревяшку с нужным углом.

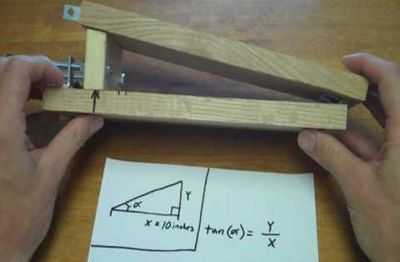

Регулирование угла заточки деревяшкой под абразивным бруском

В следующем приспособлении затачиваемый инструмент фиксируется, а брусок перемещается под выбранным углом благодаря направляющей, к которой он прикреплен:

Самодельные приспособы для заточки инструмента

Категории:

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я выяснил, что даже свои кухонные ножи я точил не правильно)))) Статья про принципы заточки ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, самым важным моментом является выдерживание строго заданного угла заточки. В данной статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской и которые в значительной мере способны облегчить вам жизнь. Ведь работать острым инструментом не только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление позволит закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (а 90 градусов выдержать значительно проще, чем, скажем, 30).

Второе приспособление является самодельным аналогом одной из профессиональных систем для заточки (справа). В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (путем вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще один пример, на этот раз для одновременной заточки двух ножей (электрорубунок/фуганок)

Перейдем теперь к малой механизации, а именно, использовании для заточки электроинструмента.

С помощью небольшой подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточной станок.

Или такая приспособа к шлифовальному кругу.

В принципе, вы можете быстро и без потерь сделать миниатюрный заточной станок из старого компьютерного жесткого диска (вместе с блоком питания).

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу ) можно с помощью простых абразивных шарошек цилиндрической или конической зажатых в патрон дрели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань вполне, да и места они почти не занимают.

Источники: http://www.syl.ru/article/190634/new_prisposoblenie-dlya-zatochki-nojey-svoimi-rukami-chertej, http://tool-land.ru/prisposobleniya-dlya-zatochki.php, http://ruki-zolotye.ru/sovety-mebelschiku/samodelnye-prisposoby-dlya-zatochki-instrumenta.html

Комментариев пока нет!

restart24.ru
