Чья каска была лучше? » Военное обозрение
Сравнение собственных образцов вооружения и снаряжения с принятыми на снабжение у врага всегда заботило не только рядовых бойцов, но и высшее командование, поэтому всю Великую Отечественную войну в тылу и на фронте трофеи тщательно изучались и испытывались. В наши дни большое количество публикаций традиционно посвящается сравнительным испытаниям танков, самолётов, стрелкового оружия. Тем не менее интересно узнавать о подобных испытаниях и более утилитарных, но не менее важных предметов солдатского снаряжения. Простой вопрос: чей шлем лучше — советский или немецкий? Ответ на него дала работа комиссии Главного интендантского управления Красной армии в январе-феврале 1943 года.Первый массовый советский стальной шлем СШ-36 появился в РККА в 1936 году, и уже к концу года стало очевидно, что он обладает массой недостатков. Наиболее принципиальными из них были хрупкость стали и низкая пулестойкость в местах гибки. Попытки усовершенствования каски привели к появлению ряда экспериментальных образцов, некоторые из них проходили войсковые испытания.
Красноармейцы на параде в стальных шлемах СШ-36.
В июне 1939 года на снабжение РККА приняли стальной шлем СШ-39, который был избавлен от большинства недостатков СШ-36. Однако начавшаяся война с Финляндией показала, что подтулейное устройство СШ-39 не позволяет надевать его вместе с тёплым головным убором, а имевшиеся специальные шерстяные подшлемники для ношения с СШ-39 в сильные морозы не спасают от холода и обморожений. Поэтому были начаты работы по усовершенствованию подтулейного устройства СШ-39, что привело к выпуску в декабре 1940 года партии СШ-39 с новым подтулейным устройством. Впоследствии эта модификация получила индекс СШ-40. В июне 1941 года СССР вступил в войну, используя три типа касок: СШ-36, СШ-39 и СШ-40. Первые два типа к тому моменту уже не производились, но были в войсках в больших количествах.
Нацистская Германия к моменту нападения на СССР имела в войсках гораздо большее количество моделей стальных шлемов — от касок времён Первой мировой войны М16, М17 и М18 до более современных М35 и М40.
Советский стальной шлем СШ-40
Основными боевыми шлемами немецких солдат на фронтах в 1941 году были М35 и М40. Старые модели почти не использовались на передовой, но не были редкостью в тыловых подразделениях. Это объясняется тем, что они не удовлетворяли армию по целому ряду параметров, в том числе из-за слабой пулестойкости.
Стальной шлем нового образца приняли на вооружение сухопутной армии и флота Германии 25 июня 1935 года, дав ему наименование «стальной шлем модели 1935 года», сокращённо М1935 (или просто М35). Базовая конструкция М35 была подобна шлему образца 1916 года М16, но новая модель имела более короткие поля и козырёк, иные вентиляционные втулки и меньший вес.
29 октября 1938 года был запатентован проект модификации М35. Она заключалась в технологических упрощениях производства и замене легирующего элемента в химическом составе стали. Эту модификацию приняли на снабжение только 26 марта 1940 года. Модернизированный стальной шлем модели 1935 года получил обозначение «стальной шлем модели 1940 года» (также М1940 или М40).

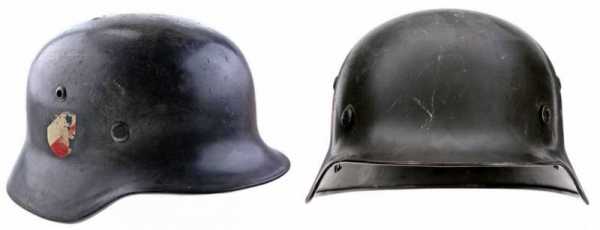

Немецкий стальной шлем образца 1935 года
В первый год войны стало очевидно, что быстрой победы не добьётся ни одна из сторон. В армию призывались миллионы солдат, которых необходимо было экипировать и вооружить. Резко требовалось увеличить производство всех предметов снаряжения, в том числе стальных шлемов. В такой обстановке требовалось максимальное удешевление и технологичность производства, и по обе стороны фронта велись работы в этом направлении. Параллельно для соответствия требованиям массового производства военного времени искали замену дорогим и дефицитным легирующим добавкам в составе стали, по возможности не в ущерб защитным свойствам готовых изделий.
В Германии результатом стало принятие на снабжение 6 июля 1942 года «стального шлема модели 1942 года» (также М1942 или М42). Серийно первые шлемы M42 произвели 1 августа 1942 года. Они были технологичнее в производстве, имели упрощённый состав стали. М42 использовался в немецкой армии наряду с М35 и М40 до конца войны, постепенно заменяя их.
Немецкие солдаты в касках М35 или М40.
В СССР работы были направлены на уменьшение технологических операций при изготовлении. Для поиска нового состава стали использовались наработки довоенного времени: в 1936–1940 гг. над этим совместно работали инженеры ленинградского НИИ № 13 и металлургического завода г. Лысьва (в документах назывался по-разному: завод имени газеты «За индустриализацию», «ЗИ», «За Индустрию», «Имени газеты Индустрия», «Индустрия», завод № 700 наркомата чёрной металлургии, ЛМЗ). Итогом этих работ стала углеродистая кремний-марганцево-никелевая сталь 36СГНА (36СГН), ставшая основной для стальных шлемов РККА. Эта сталь на заводе получила обозначение И-1 и использовалась не только для касок, но и для нагрудников. Сталь имела в составе дорогие и дефицитные легирующие добавки, в которых с началом войны стала ощущаться нехватка. Именно этим добавкам и требовалось найти замену.
Весной 1942 года было предложено несколько вариантов сталей для замены И-1, причём испытание сталей-заместителей делалось сразу на опытно-валовом производстве: из опытной стали выпускались огромные партии стальных шлемов, которые тут же шли в войска. Так была принята испытанная в 1939 году сталь 36СГА (36СГ), получившая обозначение И-2. Эта сталь имела в своём составе гораздо меньше никеля, чем И-1, и, хотя не уступала ей по пулестойкости, процент брака касок при штамповке из И-2 был значительно больше, чем при штамповке из И-1. Всего предлагалось испытать и было испытано 14 вариантов марок сталей, но при улучшении обстановки со снабжением в конечном итоге вернулись к исходной И-1.
Советские солдаты в касках СШ-39 и СШ-40.
В ходе боевых действий у солдат воюющих сторон возникает частый и закономерный вопрос: чьи оружие и снаряжение лучше? Какие-то образцы, считающиеся лучшими, становятся желаемыми трофеями и находят применение в быту и бою — примеров тому масса. Аналогичная мысль посещала на фронте не только рядовых солдат, но и высшее руководство страны. Часто такое сравнение реальных трофейных образцов с собственными давало пищу для размышлений и служило толчком к работам по совершенствованию и созданию новых видов оружия и экипировки.
В декабре 1942 года по распоряжению члена Государственного комитета обороны СССР А. И. Микояна сформировали комиссию под руководством заместителя Главного интенданта Красной армии генерал-майора Я. С. Колесова. Её задачей было сравнительное испытание стальных шлемов отечественного и немецкого производства. В комиссию вошли представители главного интендантского управления (ГИУ КА), наркомата чёрной металлургии (НКЧМ) и завода № 700 НКЧМ, а также броневой лаборатории НИИ № 13 наркомата вооружений (НКВ).
Испытания проходили в два этапа: первый состоялся 10–16 января 1943 года в тире завода № 700 в Лысьве, второй — 7–12 февраля на Научно-исследовательском полигоне стрелковых вооружений Главного артиллерийского управления (НИПСВО ГАУ КА) в подмосковном Щурово. Испытанию подвергались СШ-40, сделанные из сталей марок И-1 и И-2, а также трофейные немецкие шлемы.

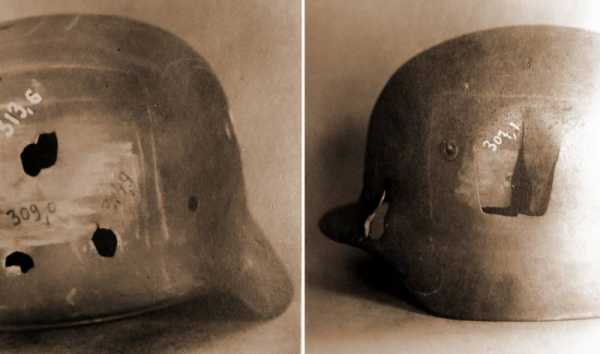

Немецкие шлемы с засчитанными пробитиями (РГАЭ)
К сожалению, трофейные немецкие шлемы не были разобраны по типам и одинаково испытывались все, хотя между шестью разными моделями (M16, M17, M18, M35, M40 и M42) была существенная разница. Сделать такое предположение позволяет таблица-реестр корпусов немецких шлемов, из которой видно, что испытывались шлемы разных размеров, а в таблице с определёнными на заводе № 700 и НИПСВО химическим составом стали и твёрдостью видно, что это каски разных типов. Местами в таблице вместе с размерами шлемов указана заводская маркировка, из чего следует, что это были каски разных заводов.
Испытания не подразумевали только определение химического состава и твёрдости материала касок. Наиболее интересная их часть — обстрел и близкие подрывы боеприпасов — давала представление о том, чья каска лучше.
Стрелять на первом этапе испытаний предполагали из 7,62-мм винтовки Мосина обр. 1891/1930 г. патроном с приведённым зарядом (рассчитанным на дальность 800, 900 и 1000 м) пулей обр. 1908 г. из-за небольшой длины тира завода № 700 и из 7,62-мм револьвера Нагана обр. 1895 г. «Наган» с дистанции 10 м.

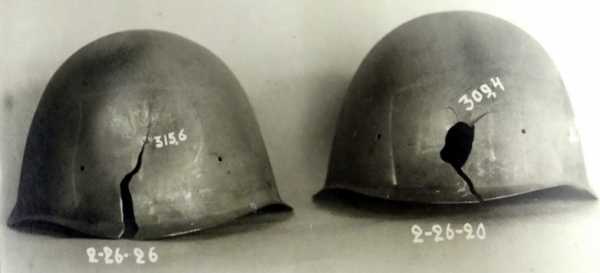

Корпуса СШ-40 после испытаний (РГАЭ)
На втором этапе, на полигоне, стреляли из винтовки уже полноценным зарядом той же пулей на дистанциях 800, 900 и 1000 м, обстреливали из ППШ боевыми патронами с дистанции 115 м, из ТТ с дистанции 65 м. Под конец испытаний подрывали 82-мм миномётные мины на расстоянии двух метров.
Обстрел в тире и на полигоне вёлся по незакреплённым корпусам шлемов без подтулейного устройства с трёх сторон: лобовой, боковой и затылочной части. Зачёту в тире подлежали только попадания в определённую область шлема, не засчитывались касательные попадания, попадания ближе 20 мм от предыдущего или от заклёпки/отверстия для вентиляции. На полигоне требования к засчитанным попаданиям были мягче из-за более приближенных к реальности условиям.
Глубина вмятин у шлемов, выдержавших испытания, замерялась, результаты фиксировались в двух журналах параллельной записи, вдобавок в тире завода № 700 дополнительно фиксировалась скорость каждого выстрела патроном с приведённым зарядом. Такие достаточно жёсткие условия испытаний позволили объективно оценить качество продукции завода № 700 в сравнении с немецкими касками.
Задач у испытаний было несколько, решали целый спектр вопросов:
Соответствуют ли штатные шлемы СШ-40 техническим условиям?
Какова сравнительная пулестойкость сталей 36СГН и 36СГ?
Каковы преимущества и недостатки у шлемов с увеличенной толщиной стенок по сравнению со штатными (1,14–1,22 мм против 1,20–1,38 мм)?
Какова сравнительная пулестойкость отечественных и немецких шлемов?
Достаточно ли отработаны технические условия на производство шлемов из стали 36СГ и можно ли их утвердить как постоянные?
Сравнительная пулестойкость СШ-40 из сталей 36СГН и 36СГ и немецких шлемов (РГАЭ)
После проведения испытания оказалось, что штатные шлемы СШ-40 из стали 36СГН полностью удовлетворяют техническим условиям, как военного, так и довоенного времени. При этом отмечалось, что ТУ военного времени в части отбора процента шлемов из партии для проб следует отменить и вернуть довоенные, так как это «является менее надёжным критерием для оценки качеств шлемов».
В процессе обстрела было получено попаданий: из винтовки приведённым зарядом — 990, из винтовки нормальным зарядом — 462, из револьвера — 171, из ППШ — 811, из ТТ — 552.
Обстрел показал, что сталь 36СГ почти равноценна стали 36СГН и обеспечивает пулестойкость, требуемую по действующим ТУ. Комиссия сочла возможным применение единых ТУ на стали 36СГ и 36СГН. Решили, что сталь 36СГ возможно допустить к валовому производству наравне с 36СГН. Технологию изготовления СШ-40 на заводе № 700 (операции штамповки, термообработки) комиссия сочла правильной.
Отмечалось, что толщина стенок значительно влияет на пулестойкость, и шлемы с увеличенной толщиной стенок обладают лучшей пулестойкостью. Поэтому рекомендовалось установить минимальную толщину заготовки 1,20 мм, а максимальную — 1,41 мм. Это соответствовало повышению среднего веса корпуса СШ-40 2-го роста на 55 граммов.
Было установлено, что пулестойкость шлемов отечественного производства значительно выше пулестойкости трофейных при всех видах испытаний обстрелом, при том, что в среднем толщина стенок немецких касок была на 0,1–0,2 мм больше, чем у штатных СШ-40 из И-1. Это объяснили лучшими свойствами отечественной стали и значительным преимуществом конструкции корпуса СШ-40, у которого, в отличие от германских шлемов, единственным ослабленным местом назывался радиальный переход от козырька к лобной стенке корпуса (полоска шириной 8–10 мм). У немецких касок ослабленных зон оказалось значительно больше, что хорошо было видно по местам пробитий.
Сравнительная диаграмма пулестойкости по зонам СШ-40 и немецких касок (РГАЭ)
При обстрелах из винтовок на дистанции 800 м пулей образца 1908 года у советских касок было 7,7–10% пробитий, а у немецких — порядка 34,5% (с учётом всех попаданий, как зачётных, так и нет). При стрельбе из ППШ немецкие каски были пробиты в 41,4% случаев, а советские — в 11,5–11,7%. ТТ дал 38,8% пробитий у немецких шлемов против 12,4–13,0% у советских, «наган» — 29,0% пробитий у немецких касок…
В заключении комиссия посчитала, что необходимо продолжить поиски более пулестойких марок стали, заниматься усовершенствованием технологии производства шлемов и доводить конфигурацию стального шлема до повышения пулестойкости. Кроме того, улучшить конструкцию подтулейного устройства. Нам же остаётся констатировать: несмотря на то что отбор немецких касок нельзя назвать идеальным, результаты сравнения оказались в пользу советских стальных шлемов.
topwar.ru
Все военнослужащие Вермахта, войск СС и вспомогательных формирований Третьего рейха носили помимо прочих головных уборов так называемый стальной шлем —Stahlhelm (штальхельм, русские солдаты его называли каской), причем в Вермахте и СС он являлся частью парадной униформы, что указывает на особое отношении немцев к этому предмету боевой амуниции. Солдаты в шутку называли его «ведерком для угля», но скорее с чувством признательности, нежели с насмешкой. Пожалуй, нет больше в мире каски, более известной, если не сказать, знаменитой, чем немецкий стальной шлем. В какой-то мере он стал символом немецкой армии и Третьего рейха. Вполне вероятно, что он был лучшим защитным головным убором Первой и Второй мировых войн. Его форма послужила образцом для подражания. Например, современный шлем американской армии чрезвычайно похож на немецкий образца 1935 года, а в касках современной чилийской армии и вовсе можно снимать фильмы о Второй мировой войне.
ПРЕДЫСТОРИЯ СОЗДАНИЯ СТАЛЬНОГО ШЛЕМА
Немецкий стальной шлем в том виде, в каком он известен всем из эпохи нацистской Германии, ведет свою историю от Первой мировой войны, точнее от 1916 года. А до тех пор в германской армии использовался так называемый «пикелхауб» (Pickelhaube — зубчатый шлем) — военный головной убор в виде шлема с высоким металлическим штырем на макушке. В октябре 1842 года он был принят на вооружение прусской армии, а позднее и в немецкой императорской армии, где просуществовал без особых изменений до 1916 года, когда началась его постепенная замена тем самым стальным шлемом, о котором и пойдет речь. Но прежде немного истории. Возникший в XIX веке шлем пикелхауб вряд ли был практичен и удобен в той мере, в какой эти требования предъявлялись в начале XX века к таким предметам военной униформы. Защита ушей и шеи обеспечивалась пикелхаубом явно недостаточно. Тем более что в условиях окопной войны, каковой стала Первая мировая, когда над брустверами траншей на всех фронтах с той и другой сторон мелькали головы солдат, а дальнобойность и точность стрелкового оружия достигли своего совершенства, когда стали массово применяться пулеметы, снайперский огонь, рвущаяся над головами шрапнель, важность защиты головы солдата приобрела решающее значение. Нужно сказать, что уже в 1915 году немецкое верховное командование было не удовлетворено конструкцией своих шлемов, считало их явно устаревшими, не отвечающими требованиям современной войны. Согласитесь, даже внешне, во время химической атаки, коими изобиловали сражения на Западном фронте, солдат в противогазе, увенчанный шлемом времен, когда воевали чуть ли не в парадных мундирах, выглядел достаточно нелепо. Да и окопная грязь никак не соответствовала роскошному и дорогому пикелхаубу. Одним словом, эта война создала условия, при которых яркие мундиры с эполетами и шлемы с бронзовыми шишаками должны были окончательно отойти в прошлое.Дошло до того, что в немецкой армии стали изготавливать самодельные шлемы. Одной из таких импровизаций стал шлем начальника армейского управления в Верхнем Эльзасе генерала пехоты Ганса Гаэде (Gaede), разработанный им лично в 1915 году. Гаэде, встревоженный большим количеством ранений его Шлем Гаэде солдат (причем, как правило, в голову) на относительно тихом участке фронта в горах у швейцарской границы, распорядился изготовить около полутора тысяч этих тяжелых (4,5 фунта — чуть более 2 кг) головных уборов для солдат передней линии. Шлем представлял собой кожаную кепку, к которой с помощью заклепок крепилась стальная изогнутая пластина, закрывающая лоб, часть макушки и нос длинным свисающим выступом наподобие норманнских шлемов XI века, при этом большая часть головы оставалась совершенно открытой. Это изделие отличалось, пожалуй, лишь одним полезным свойством — качеством хромоникелевой стали, прочность которой была очень СТАЛЬНЫЕ ШЛЕМЫ (НЕМЕЦКИЕ КАСКИ) ПЕРВОЙ МИРОВОЙ ВОЙНЫСтальной шлем модели 1916 Итак, наряду с пикелхаубом прототипом первого немецкого стального шлема образца 1916 года можно считать французский шлем Адриана, правда, в отличие от них обоих он окрашивался в серый цвет (или фельдграу), в то время как его предшественники (если они были металлическими, а не кожаными) имели бронзовый цвет.
Диапазон размеров стального шлема составлял от 60 до 68 включительно (возможно некоторое количество и 70). Размер отпечатывался на внутренней стороне юбки. В конце 1916 года была опробована белая окраска шлема, от которой уже в феврале 1917 года отказались, заменив ее на серую. Белые каски сильно бликовали в солнечном свете днем и в лунном ночью. В 1917 году разработали модель М17, являвшуюся в основном точной копией М16. Было упрошено крепление КАСКИ ВЕРМАХТА В соответствии с Версальским договором июня 1919 года в побежденной Германии произошло массовое уничтожение военной техники и амуниции. Наряду с тысячами самолетов, орудий и практически всем крупнотоннажным военно-морским флотом эта участь постигла и сотни тысяч стальных шлемов. Однако для стотысячной регулярной германской армии (Рейхсвера), разрешенной по договору Антантой, осталось достаточное количество стальных шлемов М 16 и М 17. В Рейхсвере и вспомогательных формированиях встречались также и М 18 и даже пикелхаубы. Большое количество касок М 16 было переработано для нужд полиции. Декали на стальном шлеме вермахта — wehrmachtadler и триколор Модели шлема М16 и М18 оставались в употреблении в армии и зарождавшихся вооруженных формированиях СС до 1935 года, когда началась их замена новым образцом М35. Принципиальных отличий стального шлема 1935 года от своих предшественников по-прежнему не было, хотя форма все же претерпела некоторые пропорциональные изменения. Количество произведенных немцами шлемов в конце Первой мировой войны оценивается числом 8,5 млн штук. Понятно, что после создания стотысячного Рейхсвера огромное количество касок оказалось излишним (даже несмотря на то, что много их было переплавлено). К 1934 году вся немецкая армия по-прежнему носила шлемы старого образца (однако уже послевоенного производства), на которые стали наносить с двух сторон декали по принципу переводной картинки. По инструкции декаль помещалась в 3 мм ниже вентиляторной втулки строго по ее центру. Каска модели 1940 (М40)В 1940 году появляется очередная модель, почти идентичная предыдущей. Несколько увеличились вентиляционные отверстия, исчезли шиты (триколор и Wehrmachtadler). Однако маркировки Люфтваффе, СС, полицейских формирований еще продолжали существовать. Возможно, их наносили уже непосредственно в частях, а может, по спецзаказам на заводах. В 1942 году в войска поступает новый образец (иногда называемый сейчас как модель 1943 года). Нехватка рабочих рук, качественного сырья и других ресурсов (в том числе времени) заставили немецкую промышленность переходить на упрошенные и просто менее качественные модели униформы и амуниции. Новый шлем уступал в качестве стали, но главным, бросающимся в глаза отличием стало отсутствие завальцовки краев.
Поскольку применялись, скорее всего, старые вырубные и вытяжные штампы, а края стального листа не загибали, как прежде, при окончательной формовке изделия, шлем в нижней его части стал несколько больше. Появились острые кромки и уменьшилась жесткость по краям. Подшлемник остался прежним — образца 1931 года.
Стальные шлемы последней версии выпускались уже без изменения до конца войны. Ими снабжались как подразделения Вермахта и ваффен СС, так и вспомогательные военизированные организации, такие как полиция, «Гитлерюгенд», службы само-защиты (зельбстшутц), батальоны фольксштурма и другие. Причем, судя по фотографиям конца войны, на которых можно увидеть немцев вспомогательных служб в итальянских, чешских и советских касках, ясно, что в Германии ощущалась нехватка стальных шлемов. По этой причине до самого конца войны в войсках применялись все предыдущие модели касок, включая первую — образца 1916 года.Ну а в хорошие времена в элитных частях и у многих офицеров были отдельные парадные шлемы, отличавшиеся качеством окраски, яркостью декалей и отсутствием царапин и вмятин. Для парадов офицеры применяли даже бутафорские каски из фибры. Парашютный шлем М35 Нельзя обойти вниманием специальный шлем для парашютных частей Люфтваффе и Сухопутных войск образца 1936 года. Он представлял собой стальной шлем М35, у которого почти полностью отсутствовал козырек и на 3/ 4 задняя юбка. При разработке парашютного стального шлема использовались данные, полученные Однако парашютистов не удовлетворила надежность крепления подшлемника (использовался подшлемник 1931 года), который фиксировался в каске при помоши трех кнопок. Бывали случаи, когда во время прыжка потоком воздуха шлем просто срывало с головы парашютиста и он, теряя каску, приземлялся в одном подшлемнике. Это заставило немцев в 1937 году модернизировать и шлем, и подшлемник. Из шлема была КАМУФЛЯЖ
В вермахте и особенно в ваффен СС немцы на своих шлемах широко стали применять маскировочный камуфляж. Его можно разделить на два типа: маскировочная сетка и матерчатый чехол из тканей, использовавшихся для шитья камуфляжной униформы. Проволочные и веревочные сетки крепились на шлемах с помощью крючков, резинок, тесемок и прочих подобных простейших приспособлений. Сетка позволяла утыкать каску травой и ветками с листвой, превратив голову, например, снайпера в подобие болотной кочки. РАЗМЕРЫ Раковина шлема штамповалась 6 размеров: 60, 62, 64, 66, 68 и 70 см. В каждый типоразмер корпуса могло быть установлено два соседних типоразмера подшлемника. Внешнее кольцо подшлемника крепилось к раковине тремя заклепками с двумя разводными плоскими усиками каждая. Усики пропускались через отверстие в каске, проходили через соответствующее отверстие в кольце и после того, как на них одевалась специальная шайба с прорезями, разводились в стороны. Заклепки вырубались из листового оцинкованного железа и соответствующим образом загибались. Подшлемник состоял из двух колец, отштампованных из листового металла — внутреннего (более тонкого) и внешнего. Внутреннее кольцо с прикрепленным к нему кожаным подтулейником крепилось к внешнему, уже прикованному к раковине, причем между ними располагался ряд плоских металлических пластинок-амортизаторов, позволяющих варьировать размер внутреннего кольца. К внутреннему кольцу заклепкой крепились два кронштейна с D-образными или прямоугольными кольцами для подбородочного ремешка. ПРОИЗВОДСТВО
С приходом Альберта Шпеера на пост имперского министра вооружений это производство было значительно модернизировано. В первую очередь это коснулось технологии процесса штамповки самого корпуса, который прежде был холодным, совершенно таким же, как и в 1916 году. Шлемы М42 стали формовать уже горячим способом, т. е. заготовка на всех стадиях штамповки была нагрета до определенной температуры. Это позволило, вероятно, сократить число операций и уменьшить процент брака, поскольку нагретый листовой материал гораздо пластичнее, что чрезвычайно важно при операциях глубокой вытяжки. гугл |
xn--80aaxgqbdi.xn--p1ai
Шлемы и каски военные: описание, виды и особенности
Еще в древние времена воины пользовались специальными защищающими головы стальными шлемами. Ими укомплектовывались легионеры Юлия Цезаря, скифы, средневековые рыцари в Европе. Свое широкое применение стальной шлем получил и в Киевской Руси, в которой он был представлен большим разнообразием видов.
В наше время защищающие во время сражений головные уборы уже не называют стальным шлемом. Сегодня это название не используется. Современные шлемы известны потребителям как каски. Военные составляют основной процент всех пользователей данного вида головных уборов. Кроме них, касками пользуются шахтеры, строители, полицейские, пожарные и участники экстремальных видов спорта.
Как появилось понятие “каска”?
Специальный убор, предназначенный для защиты головы воина во время сражения, изначально назывался шлемом. Поскольку он являлся продолжением доспехов и был также изготовлен из железа, то военным командованием он был внесен в стандартный боевой комплект под официальным названием “стальной шлем” и признан эффективным средством индивидуальной защиты бойца.
С появлением различных видов войск и усовершенствованием военного ремесла стали модернизироваться и шлемы. Изделия имели куполообразную форму. Для их изготовления использовалась сталь. Но история знает образцы, изготовленные из фетра и кожи, защитные свойства которых обеспечивались большим количеством прикрепленных к ним металлических элементов. Из-за наличия этих стальных деталей головной убор ассоциировался с железом. Со временем в обиходе появилось более удобное слово “каска”, что на латыни значит «металлический шлем».
Устройство касок
Каски военных лет всегда были предметом для исследований историков и археологов, которые досконально изучили все особенности строения и формы средств индивидуальной защиты солдата, широко используемых не одну тысячу лет. Научные исследования дают основания полагать, что главная часть конструкции защитного шлема много веков оставалась неизменной. Изменения коснулись только формы. Она зависела от развития вооружения и поражающих средств, от которых была обязана защитить.
В качестве материала для изготовления касок использовался металл. Это были тонкие листы бронзы или меди, которые со временем были заменены стальными или железными. Именно каски из железных листов использовались всеми армиями мира до 80-х годов двадцатого века. Позже военные каски и шлемы стали изготавливаться из таких современных материалов, как титан, кевлар, тканевые полимеры, соединение титана с алюминием.
Внутреннее устройство каски представлено специальной кожаной деталью, крепящейся с помощью заклепок по окружности в нижней внутренней части изделия. Эта часть каски получила название “тулейка”. Она ответвляется с помощью прорезей на несколько соединенных шнурком лепестков. Основные функции, которые выполняют тулейка и лепестки:
- обеспечение сбалансированной посадки каски на голове;
- предотвращение контакта головы с металлическим листом шлема;
- смягчение силы ударов осколков и камней по наружной части каски.
Военные современные шлемы более комфортны и безопасны для солдата, поскольку лепестки содержат прикрепленные к ним дополнительные, усиливающие мягкость подушечки из пенопласта или кожи.
Влияние моды
В период со времен легионеров Юлия Цезаря до европейских рыцарей средневековья солдатами активно использовались каски. Военные действия тех лет проводились с большой интенсивностью, и спрос на защищающие головные уборы был особенно велик. Но со временем каски стали выполнять и эстетическую функцию. Появилась мода на красивые головные уборы. Вопрос безопасности отошел на второй план. Шлемы были вытеснены шляпами с перьями, киверами и фуражками с красивыми лакированными козырьками.

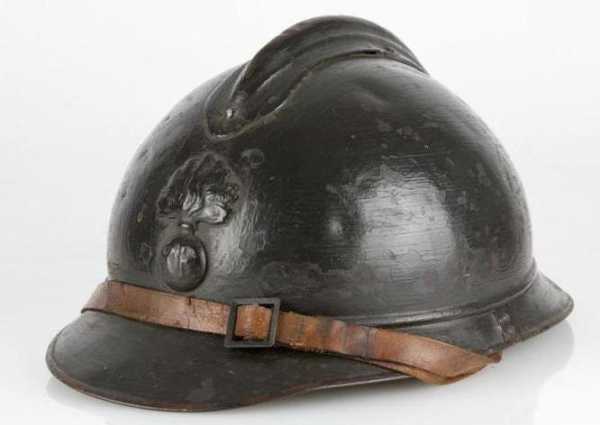

Французская каска
Военные действия в Первую мировую войну носили окопный характер. Мишенями стали незащищенные головы солдат. Неосторожное передвижение вдоль окопа грозило серьезным ранением или смертью. Неприкрытая голова была уязвимым местом для стрельбы из винтовки или пулемета, для шрапнели и фугасов. Впервые в эти годы снова вспомнили о высокой эффективности шлемов. К этому времени мода на красивые шляпы и кивера прошла, и на службу опять вернулись каски.
Военные Франции первыми были укомплектованы новыми, более усовершенствованными моделями. Французские изделия содержали три элемента: колпак, юбку и гребень. “Адриана” – такое официальное название получили эти каски. Военные французы с 1915 года укомплектовывались данными защитными изделиями, что существенно снизило потери личного армейского состава. На 13% уменьшилась смертность и на 30% снизилось количество раненых. В годы Первой мировой войны французскими касками пользовались солдаты Англии, России, Италии, Румынии и Португалии.
Английский шлем
Военное руководство Англии было не удовлетворено французским шлемом “Адриана”. Было решено создать свой собственный вариант военной каски. Разработчиком такого защитного изделия стал Джон Леопольд Броди, который за основу взял средневековую шляпу Капеллина, широко используемую военными в период с одиннадцатого по шестнадцатый век. Каска получила название “шлем стальной первой модификации” и представляла собой цельноштампованное изделие с широкими полями.
Подобная форма каски была очень удобна для окопных сражений, поскольку поля создавали солдату эффект зонтика, укрывали от падающих сверху осколков. Но данная модель была неудобна, когда нужно было атаковать, так как ее посадка на голове осуществлялась очень высоко и совершенно не защищала височную и затылочную части головы. Но, несмотря на этот недостаток, английский шлем Броди был принят на вооружение армиями Канады, Соединенных Штатов Америки и Австралии.
Немецкий вариант каски
В отличие от других стран, Германия до 1916 года не тратилась на производство, по мнению ее экспертов, некачественных низкосортных касок. Ее оружейники в Ганновере занимались конструкцией действительно качественной продукции. В 1916 году Германия увидела знаменитый шлем Stahihelm, который впоследствии стал символом немецкого солдата, поскольку использовался в двух мировых войнах.
Немецкий шлем значительно превосходил по удобству и защитным качествам французские и английские модели. Характерной особенностью конструкции в шлеме Stahihelm было наличие в нем стальных рожек в височных областях. Они выполняли несколько функций:
- обеспечивали прикрытие вентиляционных отверстий в шлеме;
- осуществляли крепеж специального бронированного щитка, защищающего голову немецкого солдата от прямых попаданий винтовочных и пулеметных пуль.
Несмотря на отсутствие недостатков в конструкции и форме, немецкий вариант шлема не гарантировал абсолютной безопасности личного состава. Хоть каски и выдерживали прямые пулевые попадания, но не обеспечивали сохранности шейных позвонков солдата. Удары при попадании в шлем имели настолько высокую энергию, что травмировались шейные позвонки. А это, в свою очередь, влекло за собой летальный исход. На улучшение этой ситуации не влиял тот факт, что энергию ударов при прямых попаданиях спокойно выдерживала сама каска.
Военная советская модель
Для производства касок в СССР использовалась легированная броневая сталь. Советская модель получила название СШ-39 и представляла собой изделие весом 1,25 кг. Стенки имели толщину 1,9 мм. Испытания каски были проведены лично С. М. Буденным и дали хороший результат. Советская модель была способна выдержать прямые попадания с дистанции десять метров от револьверной пули “Наган”.
В 1940 году СШ-39 подвергся модернизации. Тулейка укомплектовывалась дополнительными ремнями, сетками и подкладками. СШ-40 — такое официальное название получила усовершенствованная каска. Последующие изменения и новшества производились в 1954 и 1960 годах. Результатом стало появление новых касок СШ-54 и СШ-60, изменения в которых коснулись только тулейки. Сама конструкция с 1939 года оставалась неизменной.
Усовершенствованная модель СШ
Существенная доработка СШ-39 была произведена в 1968 году. Модернизации подлежала форма, которую имела каска. Военная российская модель теперь обладала увеличенным наклоном лобной стенки купола и укороченными выгнутыми наружу бортами. Для ее изготовления использовался броневой сплав с большей прочностью. Наклон лобной стенки усиливал стойкость каски при осколочных попаданиях.
Подобную конструкцию шлема использует для укомплектования своего личного состава Китай, Северная Корея, Российская Федерация, Индия и Вьетнам.
Одними из самых эффективных военных касок, используемых силовыми структурами России, считаются:
Оба варианта имеют современные тулейки. Несмотря на то что вес у этих касок около двух килограммов, они отвечают первому классу стойкости, поскольку способны выдержать прямые пулевые попадания из пистолета Макарова и осколков, летящих со скоростью 400 м/с, масса которых не превышает одного грамма.
Современный российский шлем
Шлем СТШ-81 “Сфера”, начиная с 1981 года, и по сей день используется внутренними войсками Российской Федерации.
Для производства его корпуса была взята титановая пластина толщиной 0,3 см. Шлем весит 2,3 кг и применяется только для защиты от механических травм. Отвечает второму классу, поскольку не гарантирует защиты от огнестрельного оружия. Конструкция купола представляет собой три бронированных элемента, которые содержатся в специальных чехлах.
Шлем “Сфера” имеет модификацию “Сфера-П”, в которой была произведена замена титановых бронированных пластин стальными, что существенно повысило вес модели (3,5 кг). Недостатком в конструкции считается отсутствие ее целостности. Возможны черепно-мозговые травмы. Специальные чехлы с бронированными титановыми или стальными элементами быстро изнашиваются. Это приводит к их смещению и понижению защитных качеств шлема.
Как сделать военную каску?
В первую очередь нужно обзавестись необходимыми материалами. Второй шаг — сделать чертеж, по которому будет создаваться военная каска. Своими руками ее изготовить не трудно. Лучше, если каска будет иметь сферическую форму. Это снизит разрушительную энергию при ударе. Поглотить ее или существенно уменьшить поможет также удачно выполненная подкладка.
Основой для каски может быть болванка из дерева или детский мяч, обработанный гипсовыми связующими и эпоксидными смолами с отвердителем. После затвердения гипса каркас считается готовым, и болванку можно убирать.
Одна из задач, которую выполняет каска, заключается в перераспределении удара по всей ее площади. Поэтому материал для внешней оболочки должен иметь высокий показатель прочности и вязкости. Идеально подойдет пенополиуретан. Его предел прочности составляет 5 кг/см2, что делает очень эффективным поглощение им удара. Можно использовать стеклоткань, которую в несколько слоев наклеивают на поверхность каски и промазывают эпоксидной смолой. После затвердения смолы излишки снимаются шпателем, а остатки стеклоткани срезаются ножом.
Внутренняя часть каски должна содержать блоки из пенопласта, что увеличивает защиту при ударах. Они крепятся с помощью клея. Рекомендуется это делать после тщательной подгонки. Важно, чтобы не было во внутренней части шлема пустот, пенопластовые блоки не должны давить на височную область.
Блоки в затылочной и лобной части клеятся в последнюю очередь. Они предотвращают возможное смещение каски от удара. Если в шлеме имеются пустоты, они заполняются кусками ППУ. Перед тем как приступить к оклейке внутренней части, монтируются с помощью винтов и шайб специальные крепежные ремешки.
Последним штрихом будет покраска самодельной каски. Для этого можно использовать аэрозольную нитрокраску или нитроэмаль. Но перед этим поверхность изделия нужно обработать автомобильной нитрогрунтовкой.
Недостатками самодельных касок считаются отсутствие теплообмена и слабая звукопроницаемость.
Прежде чем приступить к работе, нужно уяснить, что каска не гарантирует безопасности головы, она только смягчает удар. К тому же существенное значение имеет сила удара. Вырабатываемая при этом энергия составляет приблизительно 25 Дж. Это предел выносливости человека, его превышение грозит потерей сознания и более серьезными последствиями.
fb.ru
От каски к стальному шлему (Часть I)
Стальной шлем (каска) образца 1928 года
Появление огнестрельного стрелкового оружия положило начало кризису защитного индивидуального снаряжения. В течение многих столетий для изготовления средств индивидуальной бронезащиты использовались естественные природные материалы: кожа буйволов, крепкое дерево, кость, прочные ткани и т. д. Применение этих материалов обеспечивало надежную защиту от оружия с низким уровнем энергии воздействия. Но еще более пяти тысяч лет назад началось производство средств индивидуальной бронезащиты из металлических материалов: сначала из бронзы, а затем из железа и стали. Металлические материалы характеризовались высокой технологичностью, стабильностью свойств, а изделия из металла обеспечивали необходимый уровень защиты. По мере совершенствования средств поражения доспехи становились крайне тяжелыми и значительно ограничивали подвижность. Стремительное совершенствование стрелкового оружия в XIX века, связанное с изобретением бездымного пороха, нарезного стрелкового оружия и оболочечных пуль с высокой начальной скоростью и энергией, обладавших значительным пробивным действием, окончательно вытеснило последние образцы защитного снаряжения (латы, кирасы, нагрудники) и надолго определило скептическое отношение к средствам защиты тела от ранящих снарядов.
Металлические латы и шлемы на поле боя в полном смысле слова «убила» артиллерия! Именно она с начала XVII столетия определила тактику, структуру армий и общие требования к вооружению. Доспехи не выдерживали тяжелой картечной пули. Холодное рубящее оружие осталось только у кавалерии, которая чем дальше, тем больше отходила на второй план, а главная роль на поле боя переходила к пехоте. Для нее первостепенным был фактор подвижности; защитное снаряжение должно было приспосабливаться к этому требованию. Постепенно вслед за изменением тактики и унификацией пехотного оружия оно выходило из употребления. Дольше всего продержались на вооружении кираса и металлический шлем — в середине XIХ века они еще входили в снаряжение тяжелой кавалерии — кирасирских полков.
В начале ХХ столетия динамичное поступательное развитие получили новые достижения технического прогресса, что способствовало бурному росту исследований в научных и промышленных отраслях знаний, что, в свою очередь, привело к качественному рывку в области военного дела и в военной технике. Это было обусловлено введением бездымных порохов, появлением многозарядного, в том числе и автоматического стрелкового оружия (пулеметов), осколочно-фугасных (бризантных) снарядов (гранат), скорострельных орудий, а также улучшением прицельных приспособлений. Все это вместе взятое резко повлияло на повышение эффективности воздействия стрелкового оружия и артиллерии на противника. Так, фундаментальное открытие французских конструкторов-оружейников в области артиллерийского вооружения — гидропневматическая система отката, сконструированная при создании 75-мм полевой пушки М 97, позволило повысить практическую скорострельность артиллерийских орудий от 3 до 5 раз. Бризантные взрывчатые вещества, заменившие черный порох, при разрыве снаряда, давали большее количество осколков с увеличенной убойной силой, чем при прежнем наполнении артиллерийских снарядов.
В те годы шло постоянное наращивание эффективности наступательных вооружений, в ущерб разработке защитного вооружения. Хотя еще в 1900 году в Германии были проведены опытные стрельбы по животным, на головы которых были надеты кожаные шлемы разных конструкций, наглядно доказавшие, что даже самые маленькие осколки снарядов пробивают не только кожаные шлемы, но и черепа их носителей. Однако этому не было придано никакого значения.
1 августа 1914 года началась Первая мировая война. Ее боевые широкомасштабные действия вывели военную технику и вооружения на новую ступень развития. Однако ни в одной армии не было введено защитное вооружение, противостоящее возможностям новейшего оружия. Все еще продолжали руководствоваться опытом франко-прусской войны 1870-1871 годов, когда самое большое количество ранений было вызвано прицельным огнем из стрелкового оружия, т. е. огневым воздействием на близком расстоянии, и только 8,5% ранений было получено от артиллерийского огня. Это соотношение резко изменилось в Первую мировую войну. В условиях позиционной войны, при дальнейшем развитии артиллерии, и использовании новых убойных элементов многократно возросло число человеческих жертв. Так, по данным департамента медицины Германии, за время со 2 августа 1914 года по 31 января 1917 года потери кайзеровской армии составили 39,1% от огня стрелкового оружия, 54,7% от артиллерийского огня; 1,3% от ручных гранат, 0,28% от холодного оружия и 4,6% от других видов оружия. Причем из 100 убитых 47 умерло от ранений в голову. Именно необходимость защиты одного из жизненно важных центров — головы от осколков вызвало появление стальных шлемов (касок).
В начальный период войны во многих воюющих странах была выработана концепция стального шлема (каски) — защитного головного убора, предохраняющего голову воина от осколков снарядов и пуль, ударов холодного оружия, а также возможных повреждений камнями, обломками каменных и деревянных строений. Разработка стального шлема начались одновременно во Франции, Германии, Бельгии, Италии, Великобритании в 1915 году. Во Франции еще в конце 1914 года появился пepвый защитный головной убор, массой 250 г. Он представлял собой стальной колпак овальной формы с двумя отверстиями для шнура, которым он крепился под кепи. Но новый головной убор из-за плохой непродуманной формы не пользовался у солдат популярностью. Весной 1915 года французский офицер интендантской службы Адриан разработал новый стальной шлем (каску), причем за основу он взял старый кавалерийский шлем. Стальной шлем М 15 состоял из трех частей — стального купола и прикрепленных к нему в нижней части двух полей: козырька и назатыльника. Сверху на куполе крепился продольно расположенный гребень, закрывающий вентиляционное отверстие. На 4 заклепках крепилось подтулейное устройство. Над козырьком спереди крепилась эмблема того или иного рода войск. Шлем окрашивался в серо-голубой цвет. Масса стального шлема — 720-760 г.
В России на снабжение войск поступила переданная союзниками по Антанте французская каска М.15, но окрашенная в матовый светло-серый цвет и с закрепленной на лобной части кокардой в виде герба Российской империи — двуглавого орла. В 1916 году появляется новая русская каска образца 1916 года, paзpaбoтанная на базе М.15, но с цельнотянутым куполом. Кроме того, она получила вместо гребня, закрывающего вентиляционное отверстие, небольшой конусоидально-тупенчатый шишак. Подобных касок было изготовлено для русской армии в 1916-1917 годах несколько десятков тысяч штук и они достаточно широко использовались на Германском фронте, а затем в годы Гражданской войны армиями обеих воюющих сторон — как белыми, так и красными.
Военинтендант I ранга
А.А. Шварц в своей каске
2-го опытного образца.
1936 год
После Октябрьской революции Рабоче-Крестьянская Красная Армия получила в наследство от царской армии некоторое количество стальных шлемов (касок) М. 15 образца 1916 года, которые состояли на снабжении РККА вплоть до конца 1920-х годов. Наряду с ними использовались также и небольшие запасы трофейных германских стальных шлемов (касок) М.16. Ими вооружались части 1-й Московской пролетарской стрелковой дивизии. И только в конце 1920-х годов, когда разрушенное народное хозяйство в СССР было в основном восстановлено, появилась возможность вплотную заняться модернизацией вооружения, военной техники и снаряжения, а также созданием новых, перспективных образцов, в том числе и защитного вооружения. Так, первоначально в Советском Союзе было налажено производство касок французского образца М 15, получивших обозначение «стальной шлем (каска) образца 1928 года». Они были практически полностью идентичны французскому образцу, отличаясь от него только немного измененными формами козырька и назатыльника. Окрашивались новые советские каски в темный оливково-зеленый цвет. На лобовой части каски в некоторых воинских частях крепились большие красные звезды с серпом и молотом, хотя в боевой обстановке подобная яркая большая звезда являлась отличной мишенью для прицеливания.
Но уже к концу 1920-х годов этот образец устарел как морально, так и конструктивно. Уже на Всесоюзных маневрах 1929 года работала специальная комиссия Штаба РККА по испытанию опытных образцов вооружения, которая отрабатывала в числе других и предложения по созданию новых вариантов стальных шлемов (касок).
Они должны были соответствовать требованиям технического задания, составленного научно-техническим комитетом ГАУ, в том числе:
— надежно защищать голову бойца от действия шрапнельных пуль, осколков снарядов, мерзлых комьев земли и винтовочных пуль на больших дистанциях;
— в то же время каска должна быть удобной в пользовании, т. е. при ходьбе, езде верхом, на повозке, в автомобиле и т. п. сидеть плотно на голове, не болтаться, не сползать на лоб или шею, не давить на лоб, затылок и виски; при стрельбе лежа не должна сползать на глаза, должна допускать наблюдение за небом, допускать прикладывание телефонной трубки к уху, обеспечивать вентиляцию в подкупольном пространстве;
— конструкция вентиляции каски должна обеспечить отсутствие свиста во время ветра или быстрого движения;
— подтулейное устройство должно обеспечивать возможность ношения каски летом без дополнительного головного упора, а зимой — с соответствующим зимним подшлемником, причем подтулейное устройство должно обеспечивать подгонку каски к голове не только по глубине, но и по окружности головы бойца. Кроме того, оно должно быть достаточно мягким и эластичным, т. е. не давить на голову, не натирать голову и смягчать действие массы каски (амортизировать) при ударе по каске пули или холодного оружия.
Стальной шлем (каска) СШ-37 образца 1937 года
Уже вскоре один из старших офицеров Интендантского управления Наркомата обороны военинтендант I ранга А. А. Шварц представил комиссии несколько вариантов новых стальных шлемов. Предлагаемая конструкция стальных шлемов Шварца отвечала практически всем вышеперечисленным требованиям. Каски Шварца имели цельноштампованный корпус, купол которого представлял эллипс (в плане), а сбоку (в профиль) — кривую поверхность, являющуюся сопряжением двух радиусов. Вид спереди также представлял собой сочетание двух радиусов, причем они были подобраны так, чтобы создать поверхность наиболее выгодную при воздействии на нее пуль и осколков. Снизу каска имела удлиненный козырек и поля по бокам. Причем размеры каски являлись оптимальными с точки зрения защитных свойств и необходимости иметь каски одного размера. Предполагалось, что все каски будут штамповаться одного размера и проблему подгонки касок к голове конкретного бойца можно будет решить за счет новой конструкции подтулейного устройства.
Подтулейное устройство состояло из алюминиевого обруча, закрепленного к корпусу каски заклепками. К обручу системой пружин крепилась разъемная стальная лента, которая могла раздвигаться для придания по окружности желаемой величины в зависимости от размеров головы. Система ленточных пружин удерживала ленту прочно на обруче и придавала ей форму эллипса. К ленте крепилось 8 кожаных лопастей, допускающих регулировку подтулейного устройства по глубине. Таким образом, подтулейное устройство данной конструкции позволяло регулировку как по окружности, так и по глубине. Плотность посадки подтулейного устройства на голове обеспечивалось тем, что ленту можно было раздвинуть до желаемого размера. Специальный замок надежно удерживал ленту в зафиксированном положении, а пластинчатые пружины амортизировали подтулейное устройство.
Однако А. А. Шварцу не удалось завершить свою работу над новой каской. В 1937 году он был репрессирован, но несмотря на это его каска, в немного измененном виде, все же была принята на снабжение РККА под индексом СШ-37. Причем в окончательном варианте в ее конструкцию были внесены уже явно устаревшие к тому времени требования, предъявленные к этому виду защитного вооружения генеральным инспектором кавалерии Красной Армии, Маршалом Советского Союза С. М. Буденным. Он полагал, что в предстоящей войне основную роль, как и прежде, будет играть такой высокоманевренный род войск, как кавалерия, что и вызывало специфические требования к новым образцам защитного вооружения. Так, по его настоянию в каске был сохранен явно ненужный гребень, закрывавший вентиляционное отверстие, и полям колпака каски была придана более пологая форма. По его замыслу — подобная форма полей каски служила дополнительной защитой при ударе саблей противника по голове нашего солдата, тогда клинок сабли противника должен был соскальзывать с гребня и уводиться от плеч советского воина. Поэтому стальной шлем (каска) образца 1937 года имела очень необычные формы: неглубокий купол с очень длинным козырьком и низко опущенными боковыми полями, закрывавшими уши, с большими углами наклона в наружную сторону. Сверху гребень прикрывал вентиляционное отверстие. Подтулейное устройство крепилось к колпаку каски тремя заклепками, а подбородочный ремень — к подтулейному устройству. Подтулейное устройство состояло из алюминиевого обруча, на котором был закреплен тканевый колпак, допускающий регулировку шнуром по объему головы. Система ленточных пружин удерживала ленту прочно на обруче и придавала ей форму эллипса. Окрашивалась каска СШ-37 образца 1937 года в зелено-песочный цвет. Масса — 960 г. Эти каски активно использовались военнослужащими РККА в боевых действиях на Хасане, Халхин-Голе, во время советско-финской войны и в начальный период Великой Отечественной войны.
Командующий советско-
монгольской группой войск
Г.К. Жуков рассматривает
пробитый стальной шлем СШ-37.
Халхин-Гол. Лето 1939 года.
Но уже вскоре проявились многочисленные недостатки этого стального шлема. С учетом этого создается ее усовершенствованный вариант — СШ-39, который вобрал в себя все лучшие черты своей предшественницы.
Новая каска была цельнотянутая, с куполом, равномерно закругленным, с отогнутыми полями, вытянутыми по бокам для защиты ушей. Рационально выбранные углы наклона сторон купола придали ему хорошую защиту. Поля шириной 5 мм отогнутые наружу, спереди переходили в немного удлиненный козырек. Подтулейное устройство, состоявшее из алюминиевого обруча, на котором был закреплен тканевый колпак, допускающий регулировку шнуром по объему головы, крепилось на пружинах к колпаку тремя заклепками, а подбородочный ремень — к подтулейному устройству. Несколько десятков тысяч подобных касок были использованы в советско-финской войне 1939-1940 годов.
В ходе ведения боевых действий в суровых условиях северной зимы вновь выявились отдельные недостатки нового стального шлема, и в первую очередь — неглубокая посадка каски на голове бойца, одетого в зимнюю шапку-ушанку. Уже вскоре в конструкцию каски были внесены изменения, и она была принята на снабжение Красной Армии под обозначением «стальной шлем (каска) образца 1940 года». Новое подтулейное устройство состояло теперь не из алюминиевого обруча, а из трех пружин, крепившихся к колпаку шестью заклепками, при этом подбородочный ремень крепился к двум из пружин подтулейного устройства. На пружинах крепились три лопасти подкладки из кожезаменителя, также допускающие регулировку шнуром по объему головы. Окраска — оливково-коричневая (краска ХВ 518). Масса — 1270 г. В подобном виде каска СШ-40 поступила на снабжение Красной Армии и с честью прошла все тяготы и невзгоды Великой Отечественной войны. В годы войны советские солдаты получили от оборонной промышленности несколько миллионов подобных касок.
С середины 1950-х годов удобное крепление и надежная фиксация каски СШ-40 на голове стали обеспечиваться специальной трехточечной удерживающей системой. Основной ремень крепился по бокам шлема. Вспомогательный ремень охватывал подбородок снизу и замыкался сзади, предохраняя шлем от смещения на лицо. Соединенные в единую систему ремни надежно фиксировали куску, не мешая в ношении.
В 1960 году стальной шлем СШ-40 вновь подвергся модернизации — подтулейное устройство теперь состояло из 4 пружин, которые были перенесены немного выше и крепились соответственно 4 заклепками, в верхней части купола, а подбородочный ремень теперь крепился заклепками к стенкам купола. Этот вариант получил обозначение СШ-60.
Советский офицер в стальном
шлеме СШ-40 со специальной
трехточечной удерживающей
системой
В 1968 году на снабжение Советских Вооруженных сил была введена новая каска СШ-68, отличающаяся от СШ-60 только большим наклоном передней (лобовой) стенки купола и укороченными бортиками, отогнутыми наружу. Ее подтулейное устройство было идентично каске СШ-60. Масса — 1300 г. Стальной шлем СШ-68 также окрашивался в темно-зеленый цвет. В настоящее время СШ-68 продолжает состоять на снабжении Вооруженных сил Российской Федерации, а также армий большинства стран СНГ.
Почти все двадцатое столетие огнестрельное оружие занимало доминирующее положение в противоборстве средств нападения и защиты. При этом соотношение убитых и раненых на поле боя, как правило, сопоставляется с вероятностью поражения жизненно важных органов, повреждение которых исключает возможность сохранения жизни раненого. Голова и шея занимают всего 12% общей проекции площади человека, однако второе место по вероятности смертельных ранений после грудной проекции человеческого тела занимала именно область головы и шеи. Частота смертельных ранений в голову составляет 43,5% (усредненные данные, включающие статистику ранений по Первой и Второй мировым войнам, войнам в Корее, Вьетнаме и Афганистане).
Причина указанного несоответствия кроется в том, что в реальной боевой обстановке положение тела весьма изменчиво, часть его может быть укрыта в окопе, военной технике, и только голова и верхняя часть грудной клетки остаются открытыми. Согласно статистике ранений личного состава, в первом чеченском вооруженном конфликте 1994-1996 годов число смертельных ранений в голову и шею составило 37%.
При определении требований к защите головы наряду с требованиями по исключению пробития шлема (каски) существенно возрастает роль защитных свойств по заброневому ударному действию. Создание современных шлемов обусловлено жесткими ограничениями по массе, высокими требованиями по пулестойкости, противоосколочной стойкости, амортизации ударной нагрузки, а также необходимостью выполнить медико-биологические требования и обеспечить сочетаемость с остальной экипировкой.
Защитные шлемы должны удовлетворять следующим требованиям:
— обеспечивать заданные защитные свойства;
— иметь максимальную массу шлема не более 2-2,5 кг;
— иметь вентиляционную систему с целью обеспечения хорошего микроклимата под шлемом;
— обеспечивать плотное прилегание к голове;
— сохранять оптимальное поле зрения;
— не являться акустической преградой в речевом диапазоне частот или быть оснащенными специальным переговорным устройством;
— обеспечивать возможность совмещения шлема с остальными предметами экипировки;
— обеспечивать ведение огня из стрелкового оружия из любых положений.
Стальной шлем (каска) СШ-60
образца 1960 года
Увеличение пулестойкости шлема приводит к повышению его массы, а как показывают результаты исследований, увеличение массы более чем на 1,5 кг снижает маневренность военнослужащих, при массе более 2,5 кг допустимое время использования шлема измеряется минутами. Такие шлемы называют штурмовыми и используют только при проведении скоротечных специальных операций.
По своему назначению выделяют следующие типы защитных шлемов для военнослужащих и сотрудников правоохранительных органов: пехотные, десантные, для экипажей танков и бронемашин, для экипажей самолетов и вертолетов, для милиции, для специальных подразделений.
Так, в правоохранительных органах (милиции и внутренних войсках) используются противоударные и противопульные защитные шлемы. Противоударные шлемы предназначены для защиты от ударов различными тупыми и острыми предметами (камнями, палками и т. д.). Бронешлемы наряду с требованиями по защите к ударным воздействиям должны обеспечивать и баллистическую защиту. Все отечественные бронешлемы предусматривают защиту различного уровня от пуль короткоствольного оружия, высокоскоростных осколков и ударного воздействия тупых и острых предметов. Защиту от винтовочных и автоматных пуль существующие шлемы не обеспечивают. Однако применение бронешлема может сохранить жизнь при обстреле из длинноствольного оружия на значительном расстоянии и ударе пули по касательной.
Надо отметить, что до последнего времени бронешлемы сравнительно редко использовались в практике правоохранительных органов в нашей стране. Однако в Российской армии был накоплен большой опыт боевого применения стальных шлемов (касок). Стальные шлемы для личного состава мотострелковых подразделений до конца 1980-х годов оставались практически единственным и основным образцом для всех родов войск Советской армии. До сих пор на снабжении в Российской армии остается стальной шлем СШ-68, являющаяся модификацией каски образца 1940 года, которая используется и подразделениями МВД.
Действия мотострелковых войск сопряжены с большими нагрузками, требуют высокой мобильности и предусматривают наличие штатной экипировки массой от 20 до 40 кг. Поэтому основными требованиями, предъявляемыми к шлему, являются: легкость, надежность конструкции, хорошая совместимость с предметами экипировки, приемлемые габариты и удобство при ведении прицельного огня.
К стальным шлемам воздушно-десантных войск предъявляются более жесткие требования. Основное внимание уделяется массе шлема.
Требования, предъявляемые к шлему танкиста, определяются условиями ограниченного внутреннего пространства или рабочего объема боевой машины. Дополнительными специальными условиями являются их сочетание с приемно-передающим устройством и огнестойкость. Требования к шлему по защите у танкистов невысокие, так как необходима в основном защита головы от ударов о внутреннее оборудование машины.
Шлемы экипажей самолетов и вертолетов отличаются большим разнообразием в зависимости от условий работы. Из-за конкретного предназначения к ним предъявляется ряд специфических требований. Ранее от летных шлемов не требовалось защитных свойств. Однако большое количество ранений осколками доказали необходимость введения защиты.
Шлемы для правоохранительных органов имеют различные уровни защиты в зависимости от назначения, начиная с защиты от ударов камнями, палками и заканчивая защитой от пуль. Конструкция шлемов также отличается большим разнообразием. На нее влияют условия эксплуатации и конкретные требования. Поскольку специальные полицейские операции, как правило, скоротечны, эксплуатация бронешлемов не сопровождается чрезмерным утомлением. В связи с этим основное требование, предъявляемое к шлему для сотрудников милиции и военнослужащих внутренних войск, — это повышенная защищенность (за счет увеличения площади и уровня защиты), даже, возможно, за счет небольшого увеличения массы и снижения удобства ношения.
Наиболее специфичны требования к штурмовому шлему для спецподразделений. Как правило, спецоперации характеризуются скоротечностью, а бойцы обладают высокой выносливостью и хорошо физически подготовлены. Поэтому при создании штурмовых шлемов основное внимание уделяется защите в ущерб показателям эргономики. В связи с тем, что повышение массы позволяет увеличить энергоемкость шлема, его масса (с пулестойким забралом) может достигать 5 кг, а время непрерывного использования может быть ограничено до нескольких десятков минут. Обычно такие шлемы имеют специальный подголовник для улучшения балансировки массы и уменьшения нагрузки на мышцы шеи.
(Начало. Окончание в статье «От каски к стальному шлему (Часть II)»)
Сергей Монетчиков
Фото Владимира Николайчука
и из архива автора
Братишка 06-2009
weaponland.ru
Сравнительные испытания советских и немецких стальных шлемов
Сравнение собственных образцов вооружения и снаряжения с принятыми на снабжение у врага всегда заботило не только рядовых бойцов, но и высшее командование, поэтому всю Великую Отечественную войну в тылу и на фронте трофеи тщательно изучались и испытывались.В наши дни большое количество публикаций традиционно посвящается сравнительным испытаниям танков, самолётов, стрелкового оружия. Тем не менее интересно узнавать о подобных испытаниях и более утилитарных, но не менее важных предметов солдатского снаряжения. Простой вопрос: чей шлем лучше — советский или немецкий? Ответ на него дала работа комиссии Главного интендантского управления Красной армии в январе-феврале 1943 года.
Первый массовый советский стальной шлем СШ-36 появился в РККА в 1936 году, и уже к концу года стало очевидно, что он обладает массой недостатков. Наиболее принципиальными из них были хрупкость стали и низкая пулестойкость в местах гибки. Попытки усовершенствования каски привели к появлению ряда экспериментальных образцов, некоторые из них проходили войсковые испытания.
Красноармейцы на параде в стальных шлемах СШ-36.В июне 1939 года на снабжение РККА приняли стальной шлем СШ-39, который был избавлен от большинства недостатков СШ-36. Однако начавшаяся война с Финляндией показала, что подтулейное устройство СШ-39 не позволяет надевать его вместе с тёплым головным убором, а имевшиеся специальные шерстяные подшлемники для ношения с СШ-39 в сильные морозы не спасают от холода и обморожений. Поэтому были начаты работы по усовершенствованию подтулейного устройства СШ-39, что привело к выпуску в декабре 1940 года партии СШ-39 с новым подтулейным устройством. Впоследствии эта модификация получила индекс СШ-40. В июне 1941 года СССР вступил в войну, используя три типа касок: СШ-36, СШ-39 и СШ-40. Первые два типа к тому моменту уже не производились, но были в войсках в больших количествах.
Нацистская Германия к моменту нападения на СССР имела в войсках гораздо большее количество моделей стальных шлемов — от касок времён Первой мировой войны М16, М17 и М18 до более современных М35 и М40.
Советский стальной шлем СШ-40Основными боевыми шлемами немецких солдат на фронтах в 1941 году были М35 и М40. Старые модели почти не использовались на передовой, но не были редкостью в тыловых подразделениях. Это объясняется тем, что они не удовлетворяли армию по целому ряду параметров, в том числе из-за слабой пулестойкости.
Стальной шлем нового образца приняли на вооружение сухопутной армии и флота Германии 25 июня 1935 года, дав ему наименование «стальной шлем модели 1935 года», сокращённо М1935 (или просто М35). Базовая конструкция М35 была подобна шлему образца 1916 года М16, но новая модель имела более короткие поля и козырёк, иные вентиляционные втулки и меньший вес.
29 октября 1938 года был запатентован проект модификации М35. Она заключалась в технологических упрощениях производства и замене легирующего элемента в химическом составе стали. Эту модификацию приняли на снабжение только 26 марта 1940 года. Модернизированный стальной шлем модели 1935 года получил обозначение «стальной шлем модели 1940 года» (также М1940 или М40).
Немецкий стальной шлем образца 1935 годаВ первый год войны стало очевидно, что быстрой победы не добьётся ни одна из сторон. В армию призывались миллионы солдат, которых необходимо было экипировать и вооружить. Резко требовалось увеличить производство всех предметов снаряжения, в том числе стальных шлемов. В такой обстановке требовалось максимальное удешевление и технологичность производства, и по обе стороны фронта велись работы в этом направлении. Параллельно для соответствия требованиям массового производства военного времени искали замену дорогим и дефицитным легирующим добавкам в составе стали, по возможности не в ущерб защитным свойствам готовых изделий.
В Германии результатом стало принятие на снабжение 6 июля 1942 года «стального шлема модели 1942 года» (также М1942 или М42). Серийно первые шлемы M42 произвели 1 августа 1942 года. Они были технологичнее в производстве, имели упрощённый состав стали. М42 использовался в немецкой армии наряду с М35 и М40 до конца войны, постепенно заменяя их.
Немецкие солдаты в касках М35 или М40.В СССР работы были направлены на уменьшение технологических операций при изготовлении. Для поиска нового состава стали использовались наработки довоенного времени: в 1936–1940 гг. над этим совместно работали инженеры ленинградского НИИ № 13 и металлургического завода г. Лысьва (в документах назывался по-разному: завод имени газеты «За индустриализацию», «ЗИ», «За Индустрию», «Имени газеты Индустрия», «Индустрия», завод № 700 наркомата чёрной металлургии, ЛМЗ). Итогом этих работ стала углеродистая кремний-марганцево-никелевая сталь 36СГНА (36СГН), ставшая основной для стальных шлемов РККА. Эта сталь на заводе получила обозначение И-1 и использовалась не только для касок, но и для нагрудников. Сталь имела в составе дорогие и дефицитные легирующие добавки, в которых с началом войны стала ощущаться нехватка. Именно этим добавкам и требовалось найти замену.
Весной 1942 года было предложено несколько вариантов сталей для замены И-1, причём испытание сталей-заместителей делалось сразу на опытно-валовом производстве: из опытной стали выпускались огромные партии стальных шлемов, которые тут же шли в войска. Так была принята испытанная в 1939 году сталь 36СГА (36 СГ), получившая обозначение И-2. Эта сталь имела в своём составе гораздо меньше никеля, чем И-1, и незначительно уступала ей по пулестойкости. Всего предлагалось испытать и было испытано 14 вариантов марок сталей, но при улучшении обстановки со снабжением в конечном итоге вернулись к исходной И-1.
Советские солдаты в касках СШ-39 и СШ-40.В ходе боевых действий у солдат воюющих сторон возникает частый и закономерный вопрос: чьи оружие и снаряжение лучше? Какие-то образцы, считающиеся лучшими, становятся желаемыми трофеями и находят применение в быту и бою — примеров тому масса. Аналогичная мысль посещала на фронте не только рядовых солдат, но и высшее руководство страны. Часто такое сравнение реальных трофейных образцов с собственными давало пищу для размышлений и служило толчком к работам по совершенствованию и созданию новых видов оружия и экипировки.
В декабре 1942 года по распоряжению члена Государственного комитета обороны СССР А. И. Микояна сформировали комиссию под руководством заместителя Главного интенданта Красной армии генерал-майора Я. С. Колесова. Её задачей было сравнительное испытание стальных шлемов отечественного и немецкого производства. В комиссию вошли представители главного интендантского управления (ГИУ КА), наркомата чёрной металлургии (НКЧМ) и завода № 700 НКЧМ, а также броневой лаборатории НИИ № 13 наркомата вооружений (НКВ).
Испытания проходили в два этапа: первый состоялся 10–16 января 1943 года в тире завода № 700 в Лысьве, второй — 7–12 февраля на Научно-исследовательском полигоне стрелковых вооружений Главного артиллерийского управления (НИПСВО ГАУ КА) в подмосковном Щурово. Испытанию подвергались СШ-40, сделанные из сталей марок И-1 и И-2, а также трофейные немецкие шлемы.
Немецкие шлемы с засчитанными пробитиями (РГАЭ)
К сожалению, трофейные немецкие шлемы не были разобраны по типам и одинаково испытывались все, хотя между шестью разными моделями (M16, M17, M18, M35, M40 и M42) была существенная разница. Сделать такое предположение позволяет таблица-реестр корпусов немецких шлемов, из которой видно, что испытывались шлемы разных размеров, а в таблице с определёнными на заводе № 700 и НИПСВО химическим составом стали и твёрдостью видно, что это каски разных типов. Местами в таблице вместе с размерами шлемов указана заводская маркировка, из чего следует, что это были каски разных заводов.
Испытания не подразумевали только определение химического состава и твёрдости материала касок. Наиболее интересная их часть — обстрел и близкие подрывы боеприпасов — давала представление о том, чья каска лучше.
Стрелять на первом этапе испытаний предполагали из 7,62-мм винтовки Мосина обр. 1891/1930 г. патроном с приведённым зарядом (рассчитанным на дальность 800, 900 и 1000 м) пулей обр. 1908 г. из-за небольшой длины тира завода № 700 и из 7,62-мм револьвера Нагана обр. 1895 г. «Наган» с дистанции 10 м.
Корпуса СШ-40 после испытаний (РГАЭ)
На втором этапе, на полигоне, стреляли из винтовки уже полноценным зарядом той же пулей на дистанциях 800, 900 и 1000 м, обстреливали из ППШ боевыми патронами с дистанции 115 м, из ТТ с дистанции 65 м. Под конец испытаний подрывали 82-мм миномётные мины на расстоянии двух метров.
Обстрел в тире и на полигоне вёлся по незакреплённым корпусам шлемов без подтулейного устройства с трёх сторон: лобовой, боковой и затылочной части. Зачёту в тире подлежали только попадания в определённую область шлема, не засчитывались касательные попадания, попадания ближе 20 мм от предыдущего или от заклёпки/отверстия для вентиляции. На полигоне требования к засчитанным попаданиям были мягче из-за более приближенных к реальности условиям.
Глубина вмятин у шлемов, выдержавших испытания, замерялась, результаты фиксировались в двух журналах параллельной записи, вдобавок в тире завода № 700 дополнительно фиксировалась скорость каждого выстрела патроном с приведённым зарядом. Такие достаточно жёсткие условия испытаний позволили объективно оценить качество продукции завода № 700 в сравнении с немецкими касками.
На испытания было подано СШ-40 из стали 36СГН 620 штук, из стали 36СГ — 298 штук, немецких шлемов — 270 штук. Наравне с этими шлемами были испытаны опытные СШ-40, изготовленные по новой технологии однопереходного штампования: из стали 36СГН — 100 шлемов, из 36СГ — 60. Часть СШ-40 была сделана с утолщёнными стенками.
Задач у испытаний было несколько, решали целый спектр вопросов:
Соответствуют ли штатные шлемы СШ-40 техническим условиям? Какова сравнительная пулестойкость сталей 36СГН и 36СГ? Каковы преимущества и недостатки у шлемов с увеличенной толщиной стенок по сравнению со штатными (1,14–1,22 мм против 1,20–1,38 мм)? Какова сравнительная пулестойкость отечественных и немецких шлемов? Достаточно ли отработаны технические условия на производство шлемов из стали 36СГ и можно ли их утвердить как постоянные?
Сравнительная пулестойкость СШ-40 из сталей 36СГН и 36СГ и немецких шлемов (РГАЭ)
После проведения испытания оказалось, что штатные шлемы СШ-40 из стали 36СГН полностью удовлетворяют техническим условиям, как военного, так и довоенного времени. При этом отмечалось, что ТУ военного времени в части отбора процента шлемов из партии для проб следует отменить и вернуть довоенные, так как это «является менее надёжным критерием для оценки качеств шлемов».
В процесс обстрела было получено попаданий: из винтовки приведённым зарядом — 990, из винтовки нормальным зарядом — 462, из револьвера — 171, из ППШ — 811, из ТТ — 552.
Обстрел показал, что сталь 36СГ почти равноценна стали 36СГН и обеспечивает пулестойкость, требуемую по действующим ТУ. Комиссия сочла возможным применение единых ТУ на стали 36СГ и 36СГН. Решили, что сталь 36СГ возможно допустить к валовому производству наравне с 36СГН. Технологию изготовления СШ-40 на заводе № 700 (операции штамповки, термообработки) комиссия сочла правильной.
Отмечалось, что толщина стенок значительно влияет на пулестойкость, и шлемы с увеличенной толщиной стенок обладают лучшей пулестойкостью. Поэтому рекомендовалось установить минимальную толщину заготовки 1,20 мм, а максимальную — 1,41 мм. Это соответствовало повышению среднего веса корпуса СШ-40 2-го роста на 55 граммов.
Было установлено, что пулестойкость шлемов отечественного производства значительно выше пулестойкости трофейных шлемов при всех видах испытаний обстрелом. Это объяснили значительным преимуществом конструкции корпуса СШ-40, у которого, в отличие от германских шлемов, единственным ослабленным местом назывался радиальный переход от козырька к лобной стенке корпуса (полоска шириной 8–10 мм). У немецких касок ослабленных зон оказалось значительно больше, что хорошо было видно по местам пробитий.
Сравнительная диаграмма пулестойкости по зонам СШ-40 и немецких касок (РГАЭ)При обстрелах из винтовок на дистанции 800 м пулей образца 1908 года у советских касок было 7,7–10% пробитий, а у немецких — порядка 34,5% (с учётом всех попаданий, как зачётных, так и нет). При стрельбе из ППШ немецкие каски были пробиты в 41,4% случаев, а советские — в 11,5–11,7%. ТТ дал 38,8% пробитий у немецких шлемов против 12,4–13,0% у советских, «наган» — 29,0% пробитий у немецких касок…
В заключении комиссия посчитала, что необходимо продолжить поиски более пулестойких марок стали, заниматься усовершенствованием технологии производства шлемов и доводить конфигурацию стального шлема до повышения пулестойкости. Кроме того, улучшить конструкцию подтулейного устройства. Нам же остаётся констатировать: несмотря на то что отбор немецких касок нельзя назвать идеальным, результаты сравнения оказались в пользу советских стальных шлемов.
* Статья написана с использованием материалов РГАЭ.
back-in-ussr.com
Каски «Стальные шлемы» 1914-1945 — Wiki
Швеция
M 21
Несмотря на нейтралитет, занятый Швецией в Первой мировой войны, в 1917 году Генеральный штаб шведской армии начал изучать возможность создания собственного стального шлема для экипировки солдат. К 1921 году из множества экспериментальных моделей был окончательно выбран и утвержден первый шведский стальной шлем, это была модель 21 (М 21). В 1922 году в армию поступили первые партии шлемов. Существовало два типа шлема этой модели М 21/16 и М 21/18. Единственным отличием М 21/18 от шлема предыдущей модели были более покатые края шлема.
Шлем M 21/16 можно считать, первым стальным шлемом, принятым официально в шведской армии в современной истории. Производство шлемов этой модели было непродолжительным, достаточно быстро он был заменен образцом М 21/18.
М 21 изготавливался из прочной стали толщиной 2,25 мм, и весил около 1200 грамм. Внешне, форма М 21 напоминала перевернутую лодку. Во фронтальной части шлема располагалась эмблема в форме щита с рельефным изображением трех корон, которая припаивался к шлему. Нижний край шлема имел небольшой бортик. Для всех моделей шведских стальных шлемов характерно отсутствие вентиляционных отверстий. Подшлемник состоял из трех двойных кожаных язычков, в верхней части соединенных шнуром. С внутренней стороны к кожаным язычкам коричневого цвета, крепились мешочки, набитые конским волосом. Кожаные язычки крепились к алюминиевому обручу, который в свою очередь, крепился к шлему с помощью трех клепок. Подбородочный ремень состоял из двух половин, соединяющихся с помощью прямоугольной застежки. Каждая половинка подбородочного ремня крепилась прямоугольными кольцами к специальным держателям, которые в свою очередь были приклепаны к шлему.
Окрашивался шлем в темно-зеленый или серо-зеленый цвета. До 1940 г. с боку на шлем наносились декали — три золотых короны на синем фоне.
Тип А
Тип Б
M 26
Шлем модели 1926 года (М 26) имел более упрощенный контур, чем у модели 1921 г. М 26 изготавливался из сплава стали, никеля и хрома, что делало его более прочным. Характерно, что на М 26 не устанавливали фронтальную эмблему, как на М 21. Вес шлема составлял около 1200 грамм в зависимости от размера, толщина стали 1,8 мм. В отличие от М 21 у М 26 край основания шлема был острый. Подшлемник у этой модели шлема, так же как и у М 21 состоял из трех двойных кожаных язычков, с внутренней стороны к которым крепились мешочки набитые конским волосом. В верхней части кожаные язычки через специальные отверстия скреплялись шнуром. Однако в отличие от М 21 у этой модели отсутствовал обруч, к которому крепился подшлемник, и кожаные язычки крепились к шлему с помощью металлических пластин, не соединенные друг с другом. Подбородочный ремень оставался такой же как на М 21, состоящий из двух половинок и скрепляющихся прямоугольной застежкой. Окрашивался шлем в темно-зеленый или серый цвета, иногда по бокам на шлем наносились декали с изображением трех золотых корон на синем фоне. На протяжении Второй мировой войны шлем этой модели поставлялся для армий Норвегии и Финляндии. М 26 изготавливался до конца 60-х годов.
M 37
К середине тридцатых годов возникла необходимость модернизации защитной экипировки солдата шведской армии и создания нового стального шлема, более современного и дешевого в производстве. Новый шлем получил маркировку М 37. Шлем этой модели имел полусферическую форму. Его вес составлял примерно 1100 грамм. Подшлемник М 37, так же как и на предыдущих моделях состоял из трех двойных кожаных язычков, с внутренней стороны к кожаным язычкам крепились амортизационные мешочки набитые конским волосом или ватой. Крепились кожаные язычки, так же как и на М 26 с помощью металлических пластин, не соединенных друг с другом.
Так же не отличался от предыдущей модели и подбородочный ремень, состоящий из двух частей, соединяющихся с помощью прямоугольной застежки.
Окрашивался шлем в темно-зеленый или в темно-серый цвета. До середины 1941 года, а так же в послевоенный период на шлем наносилась декаль с тремя золотыми коронами на синем фоне.
Наравне со шведской армией М 37 использовался в течение Второй мировой войны армиями Финляндии, Дании, Норвегии, а так же странами прибалтийского региона, позже вошедшие в состав СССР. В 1940 году в Финляндии было начато лицензионное производство шлемов этой модели. В Финляндии шлем получил маркировку М 40.
В Швеции М 37, в том числе в более поздних модификациях — 37/62 и 37/70 использовалась до конца 80-х годов, когда на смену стальным шлемам пришли кевларовые аналоги.
www.nakop.ru
Стальной шлем в австро-венгерской армии
Stahlhelm
[134] Стальной шлем стал одной из самых важных частей армейской экипировки в период первой мировой войны и оставался таковым на протяжении всего ХХ века. Изменения в тактике ведения боя, использование траншей и массированного артиллерийского огня привели к необходимости особенным образом защитить голову бойца. Это привело к появлению большого количества разнообразных моделей шлемов.
Солдаты австро-венгерской штурмовой роты (обратите внимание на стальные шлемы и сумки для гранат) и император Карл
Австро-венгерский стальной шлем модели 1917 года, также называемый «немецкая модель»
Австро-венгерская армия стала одной из последних, в которых ввели стальной шлем. Хотя еще в 1914 году она несла высокие потери из-за ранений в голову и поэтому испытывала в шлемах особую нужду. Является фактом то, что первое предложение поступило не от военных структур, а из частного сектора. В 1914 году металлообрабатывающая фирма «Neudek» из Богемии предложила Военно-техническому комитету (ТМК = Technisches Militär Kommitee) шлем со стальной пластиной.
К сожалению, документы по проекту были утеряны и неизвестно, что он из себя представлял.
В августе 1915 года ТМК поднял вопрос о стальных шлемах. Это было связано с боевыми действиями в горах на итальянском фронте. Потери от ранений в голову возросли не только из-за интенсивного применения шрапнели, но и от осколков скальных порoд. Запрос, адресованный к германскому Инженерному корпусу в Берлине по поводу так называемой «бронированной маски» (Panzermaske) сталелитейной фирмы «Becker A.C. Stahlwerk» в Willich/Krefeld, привел к присылке 5 образцов. Испытания, проведенные в Вене, показали удовлетворительные результаты в отношении прямого пехотного огня, но из-за веса в 5,8 кг шлем был признан слишком тяжелым. В то же время проект, предложенный венской фирмой «Negledy», испытания не выдержал. Только в 1916 году крупные оружейные фирмы начали предлагать подходящие проекты шлемов. Одной их первых стала фирма «Böhler & Co.» из Kapfenberg, подавшая в ТМК 22 февраля 1916 года 4 типа шлемов, делившихся на 22 модели. Первый предложенный тип, описанный в документах как «французский», базировался на французской каске Адриана модели 1915 года. Этот тип имел три модификации с широким, средним и узким краем. Толщина металла также варьировалась [136]: для первой модели — от 1,45 до 4,8 мм, для второй — от 2,4 до 4,7 мм и для третьей — от 1,9 до 2,3 мм. Второй тип «базировался на австрийской драгунской каске» и был представлен в двух толщинах — 1,3 и 1,35 мм. Третий — «с маской на основе средневекового рыцарского шлема». Четвертый тип состоял только из личины и налобных пластин с толщиной металла 4,2 мм.
До введения в императорской и королевской армии стальных шлемов, многие австро-венгерские солдаты на итальянском фронте получили драгуснкие шлемы с накладками
Пока немцы не помогли наладить австро-венграм собственное производство, немецкие стальные шлемы оставались до середины 1917 года редкостью в войсках. Здесь представлены сразу два типа шлемов: австрийский «Берндорф» и итальянский «Адриан М17»
В это же время императорское и королевское Военное министерство пыталось, в целях проведения испытаний, получить образец стального шлема, который уже использовался в германской армии. Кроме того, фирма «Phönix Stahlwerk Joh. E. Bleckmann» из Mürzzuschlag, представила 7 собственных моделей (к сожалению ни чертежей, ни рисунков этих шлемов не осталось). 1-я модель представляла собой стальную «ермолку» и должна была носиться под полевым кепи. 2–6 модели описывались как стальные шлемы с толщиной от 1,5 до 3 мм. 7-я модель была преподнесена как «головная маска» (вес 2,58 кг). В апреле 1916 года начались испытания шлемов «Bleckmann», а в мае — «Böhler». Итог испытаний был признан не совсем удовлетворительным. Из образцов, представленных «Böhler», только шлемы толщиной не менее 4,5 мм могли предоставить необходимый уровень защиты и сохранение предохранительных свойств металлом под воздействием прямого огня противника. Возможно, что некоторые образцы «Böhler» поступали на вооружение войск для испытаний в боевых условиях, поскольку верховное командование (Armeeoberkommando) несколько раз в мае и августе 1916 года сообщало, что шлемы и «Stirnplatten» (налобные щитки или пластины) от этого предприятия проявили себя плохо.
В сентябре 1916 года в рапорте для верховного командования ТМК подвел итоги «проблемы стального шлема». Впервые констатировался факт, что защита от прямого огня противника не является главным критерием в оценке проектных шлемов, хотя ранее именно он был приоритетным. Наиболее важным требованием к шлему стала защита от осколков и шрапнели. Для защиты передней части головы от прямого попадания вражеской пули предполагалось наличие дополнительной налобной пластины. [137] Приложенный к рапорту ее рисунок очень напоминал аналогичную конструкцию для германского стального шлема, который, очевидно, вообще послужил вдохновителем требований ТМК к шлему. В заключении ТМК предложил изготовить на основе своего чертежа упрощенную модель шлема в количестве 10.000 штук для проведения более интенсивных испытаний. Изготовление шлемов предлагалось поручить фирмам «Böhler», «Bleckmann» и «Poldihutte».
Штурмовая рота 25-го пехотного полка общей армии (Северо-восточный фронт, 25 февраля 1917 года). Солдаты экипированы стальными шлемами неустановленного образца
Тем временем ощущалась острая необходимость в шлемах, особенно в 5-й армии, которая занимала позиции на реке Изонцо (Isonzo). Хотя военнослужащие уже отрицательно реагировали на любые временные решения, очередная импровизация была осуществлена в 1916 году. Это была стальная накладка на драгунский шлем, который использовался до 1915 года. Для ее установки гребень со шлема снимался. Накладка была толщиной 4 мм и оказалась достаточно эффективной даже при прямом огне противника на дистанции не менее 100 метров. Вероятнее всего накладки изготавливались фирмой «Böhler».
Инспектирование штурмовиков 1-го боснийско-герцеговинского полевого егерского батальона (Сараево, март 1918 года). В отличии от других солдат, штурмовики в качестве головного убора всегда использовали стальной шлем, даже вне линии фронта
Однако ситуацию осенью 1916 года никак нельзя было признать удовлетворительной. Кроме упомянутой импровизации с переделкой драгунской каски, австро-венгерские части на юго-западном фронте широко применяли трофейные итальянские каски. Применяли, даже не смотря на их низкую эффективность против огня противника и шрапнели. Более того, воинским частям рекомендовалось собирать трофейные каски во время патрулирования. В октябре 1916 года военное министерство было проинформировано, что армия ощущает срочную потребность в 15.000 шлемов, еще 35.000 шлемов понадобятся в ближайшее время. И это вне зависимости оттого, что уже были заказаны 10.000 шлемов по чертежам ТМК и 35.000 «драгунских» (возможно заказ так никогда и не был выполнен, так как по документам прошло только 18.000 «драгунских» шлемов). [138] Однако очевидным фактом стало то, что ни одно из австрийских или венгерских сталелитейных предприятий не было способно начать массовое производство из-за отсутствия необходимого оборудование, которое в лучшем случае могло быть получено только после длительной задержки.
В октябре 1916 года компания «Krupp/Berndorf» предоставила на испытания ТМК собственные модели шлемов. Они были изготовлены из стального листа фирмы «Böhler» толщиной 1, 2 и 1,35 мм. Так как необходимое оборудование уже имелось на заводах «Krupp/Berndorf», то компания предлагала начать с 1 января 1917 года массовое производство с изготовления 600 шлемов в сутки и довести суточную норму к 1 апреля до 2–3.000 шлемов. В конце концов «Krupp/Berndorf» была уполномочена произвести 100.000 так называемых «шлемов Берндорф», официально известных как «австрийская модель». Дополнительно фирма была уполномочена военным министерством изготовить большую часть из 10.000 испытательных шлемов ТМК , на которые заказ хотя и был уже сделан, но не был закончен.
Передовая часть на Юго-западном фронте, использующая стальные шлемы «Берндорф»
Руководство для нижних чинов, в котором представлены как стальной шлем собственной модели, так и «германской». Представлены варианты с налобной пластиной и в чехле. Рядом — варианты подбородочного ремешка
Заказ на переделку драгунских касок у фирмы «Böhler» был уменьшен до 15.000. Австро-венгерское верховное командование пробовало выполнить требования 5-й армии, в том числе прибегнув к поставкам из Германии. Хотя эти поставки в октябре были невозможны, благодаря генерал-квартирмейстеру (Generalquartiermeister) германской армии Людендорфу в ноябре было передано 15.000 шлемов, [140] а в декабре — еще 35.000. В этом же, 1916 году Германия пообещала предоставить необходимые пресс-формы и штамповочные машины, и австро-венгерское военное министерство объявило «германскую модель» официальным стальным шлемом для армии. Необходимое оборудование для австрийских предприятий было поставлено из Германии, скорее всего в начале 1917 года. Можно было начинать массовое производство. «Австрийский шлем» изготовлялся фирмой «Krupp/Berndorf» до ноября 1917 года, хотя в это же время другие предприятия уже производили германский стальной шлем М.16, выполняя директиву ТМК о принятии «германского шлема» на вооружении австро-венгерской армии. После завершения производства «шлема Берндорф», фирма «Krupp/Berndorf» также перешла на изготовление «немецкой модели». Несмотря на все предпосылки к увеличению темпов производства, воинские части вплоть до апреля 1917 года получали исключительно шлемы германского производства. [141] Только в мае первые шлемы отечественного производства попали на фронт. Возможно, это было связано с острой нехваткой сырья. Первоначально немецкий импорт направлялся преимущественно в 5-ю армию, ставя ее таким образом в особое положение среди других соединений императорских и королевских вооруженных сил. Дошло до того, что когда первые австро-венгерские курсанты прибыли на немецкий западный фронт для прохождения курса штурмовиков (Sturmkurse), лишь незначительная их часть имела собственные стальные шлемы, а большинство их впервые увидело! К производству стальных шлемов в Австро-Венгрии были привлечены следующие фирмы:
Стальной шлем немецкого производства легко распознается по заклепке крепления подбородочного ремешка, которая расположена гораздо ниже, чем в шлеме австрийского изготовления
C. A. Scholtz , Mateocz
Manfred Weiss, Csepel-Budapest
Brüder Lapp, Rottenmann
Warcholowsky , Eissler & Co., Wien
Brüder Gottlieb und Brauchbar, Brünn
A.Westen, Cilli
A. Krupp A.G., Berndorf
Gebrüder Böhler & Co., Kapfenberg.
Принятие партии стальных шлемов у производителя было сложной процедурой. Кроме стандартных испытаний на прочность, шлемы также обстреливались шрапнельной пулей, выстреливавшейся со скоростью 240 м/с. Испытания проходил один шлем из сотни и, если все было нормально, остальные 99 принимались. Процедура приема называлась Ubernahmeorgane и проводилась военным министерством на каждом предприятии. Принятые шлемы маркировались печатью приемщика на внутренне стороне. Печать, согласно заведенным в австро-венгерской армии правилам, показывала участок приемки.
Штурмовой взвод пехотного полка изготовился к атаке. Штурмовые подразделения в 1917 году первыми получали стальные шлемы
Австро-венгерский штурмовой взвод на Юго-западном фронте. Видны стальные шлемы «Берндорф» и «германской модели»
ДИНАМИКА НАЛИЧИЯ СТАЛЬНЫХ ШЛЕМОВ В АРМИИ ДО ЯНВАРЯ 1918 года:
| месяц | германские поставки | собственное производство | шлемы «Берндорф» | всего |
|---|---|---|---|---|
| ноябрь 1916 года | 15.000 | 15.000 | ||
| декабрь 1916 года | 35.000 | 35.000 | ||
| январь 1917 года | 20.000 | 20.000 | ||
| февраль 1917 года | 10.000 | 10.000 | ||
| март 1917 года | 10.000 | 10.000 | ||
| апрель 1917 года | 34.000 | 34.000 | ||
| май 1917 года | 15.800 | 7.000 | 8.000 | 30.800 |
| июнь 1917 года | 25.000 | — | — | 25.000 |
| июль 1917 года | 50.000 | 21.000 | 27.968 | 98.869 |
| август 1917 года | 60.000 | 35.000 | 46.400 | 141.400 |
| сентябрь 1917 года | — | 57.856 | 38.000 | 95.856 |
| октябрь 1917 года | 40.000 | 100.839 | 18.400 | 159.237 |
| ноябрь 1917 года | 10.000 | 150.863 | 1.200 | 162.063 |
| декабрь 1917 года | 20.000 | 119.176 | — | 139.176 |
| январь 1918 года | 71.000 | 42.279 | — | 113.279 |
| всего | 416.000 | 534.013 | 139.968 | 1,089.981 |
[142] Шлемы не прошедшие испытаний, в зависимости от обнаруженных недостатков уничтожались, переделывались или направлялись как запасные в тыловые части. В последнем случае, чтобы избежать путаницы, шлемы сзади маркировались красной полосой.
Военнослужащие этого пехотного взвода экипированы стальными шлемами «герменской модели» и «Берндорф»
Сапер австро-венгерской штурмовой роты в полевом обмундировании. В экипировку входят стальной шлем (германский М16), лопата, гранатные сумки, коробка с противогазом, эмалированная фляга и сухарная сумка. Вооружен нижний чин карабином Манлихер М95
Немецкие поставки продолжались до 1918 года и в январе составляли 40% всех стальных шлемов в армии Австро-Венгрии. Достоверные данные о их количестве в вооруженных силах с 1 февраля 1918 года до конца войны отсутствуют. Но вероятно, что на фронте (тыловые части не в счет) с января 1917 по октябрь 1918 года их было от 2,5 до 3,5 млн. штук. Таким образом, стальные шлемы имели только боевые части. Принимая во внимание потери, которые несла армия, неудивительно, что их постоянно не хватало. В конце октября 1918 года верховное командование еще требовало дополнительно 500.000 стальных шлемов, которые уже не могли попасть в армию, так как было заключено перемирие.
Cтальная накладка на драгунский шлем
Немецкий стальной шлем М16
Австро-венгерский стальной шлем М17
Австро-венгерский стальной шлем М17 с подшлемником М18
Австро-венгерский стальной шлем «Берндорф»
Австро-венгерский стальной шлем «Берндорф»
Австро-венгерский стальной шлем «Берндорф»
Австро-венгерский стальной шлем «Берндорф»
Австро-венгерский стальной шлем «Берндорф»
Австро-венгерский стальной шлем с защитной маской
Австро-венгерский защитный налобник к стальному шлему М17
Австро-венгерский защитный налобник к стальному шлему М17
Австро-венгерский защитный налобник к стальному шлему «Берндорф»
Австро-венгерский защитный налобник к стальному шлему «Берндорф»
Австро-венгерский проектный стальной шлем 1896–1898 годов
Австро-венгерский проектный стальной шлем к новому обмундированию (около 1918 года)
Австро-венгерский проектный стальной шлем к новому обмундированию (около 1918 года)
Австро-венгерский проектный стальной шлем к новому обмундированию (около 1918 года)
Представление проекта нового обмундирования
Представление проекта нового обмундирования
Австро-венгерский проектный стальной шлем к новому обмундированию (около 1918 года)
Материал переведен из книги Stefan Rest, M. Christian Ortner, Thomas Ilming. The Emperor’s Coat in the First World War: Uniforms and Equipment of the Austro-Hungarian Army from 1914 to 1918. – Verlag Militaria, Vienna, Austria, 2002
ah.milua.org
