Современные артиллерийские системы – И. М. Кириллов-Губецкий. Стандартизация артиллерийских систем. Современная артиллерия. История России. Библиотека.

Система PGK совместима с двумя стандартными артиллерийскими снарядами: фугасным M795 High Explosive и активно-реактивным M549/A1 Rocket Assisted Projectile. В ней используется приемник GPS и небольшие аэродинамические поверхности для получения более точной траектории снаряда. При полете снаряда по баллистической траектории GPS приемник обеспечивает текущие координаты снаряда и схему полета. Система сравнивает эти данные с координатами цели. Рули поворачиваются с целью небольшой коррекции баллистической траектории, что в итоге позволяет направить снаряд по более точной траектории. Первые поставки PGK были завершены к концу июня 2013 года после учебных курсов в Афганистане в марте того же года. Также снаряд M107 HE будет заменен практическим 155-мм снарядом M1122. Разрабатываются 155-мм снаряд XM1123 увеличенной дальности инфракрасной подсветки и 155-мм снаряд XM1124 увеличенной дальности подсветки видимым светом.

Радары в модернизации артиллерии

Как ожидается, в рамках стратегии модернизации полевой артиллерии американской армии до 2020 года основными радарами обнаружения целей для полевой артиллерии станут устанавливаемый на HMMWV легкий контрминометный радар AN/TPQ-50 LCMR (Lightweight Counter Mortar Radar) и устанавливаемый на грузовик быстродействующий радар AN/ТPQ-53 QRCR (Quick Reaction Capability Radar). АМ/ТРQ-53 обеспечивает те же возможности, что прежний радар AN/ТPQ-37, но при этом снижает эксплуатационные расходы. Он обеспечивает обнаружение, идентификацию и сопровождение атакующих снарядов и ракет в секторах 90° и 360°. Дальность его действия составляет от 500 метров до 60 км. Эти радары обеспечивают всеракурсное (360°) обнаружение при контрбатарейном огне и выдают предупреждение об атакующих вражеских ракетах, артиллерийских снарядах и минометных выстрелах. Развертывание радара Q53 запланировано на начало 2014 года, а радара Q50 на конец 2013. Конечно, всё будет зависеть от окончания испытаний и хода изготовления.

Радар с автоматической регулировкой может быть установлен за 5 минут, убран за 2 минуты, обслуживается он расчетом из 4 человек. Радар подсоединяется с помощью цифровых тактических радиостанций к усовершенствованной системе передачи тактических данных полевой артиллерии Advanced Field Artillery Tactical Data System (AFATDS) для быстрой обработки огневых задач.

Армия США выдала компании Raytheon контракт на 81 миллион долларов в июле 2012 года на разработку и производство новой версии AFATDS. Она будет интегрировать и использовать информацию для создания общей оперативной картины, начиная от планирования задачи и кончая ее выполнением. Ее функции – координация и контроль боевых элементов, обеспечение ближней авиационной поддержки, корабельного огня, штурмовых вертолетов, наступательной радиоэлектронной борьбы, полевой артиллерии и управляемых ракет. AFATDS обеспечивает автоматизированное оперативное управление для системы Fires Warfighting Function, используемой армией, флотом и морской пехотой США; более 5000 этих систем эксплуатируются по всему миру. Новая версия системы AFATDS 6.8X также будет сосредоточена на улучшении и упрощении пользовательского интерфейса, при этом будет повышена скорость работы и расширятся ее возможности.

Система JETS

Перспективная компьютерная система синхронизации огня JETS (Joint Effects Targeting System) является частью нового поколения ручных устройств высокоточного наведения handheld precision targeting devices (HHPTD). JETS создана для того, чтобы дать возможность передовым наблюдателям точно определять координаты цели и эффективно применять высокоточные боеприпасы без измерения координат цели (измерение местоположения для определения абсолютной широты, долготы и угла наводки). JETS позволит передовым наблюдателям распознавать цели на дальностях 3000 метров днем и 1300 метров ночью с достаточной точностью (без измерения) с целью обстрела высокоточными боеприпасами (10 метров ошибка в определении координат цели на дальности 2,5 км).

Масса ручного устройства системы JETS будет не более 2 кг; с его помощью можно выполнять круглосуточное наблюдение, обнаружение и локализацию целей. С модулем обнаружения и целеуказания Target Location Designation System (TLDS) система JETS способна обнаруживать неподвижные цели на дальности до 5 км и движущиеся цели на 3 км. Отдельные артиллерийские подразделения американской армии будут оснащены системой к 2016 году.

Пушки AS90 и M777

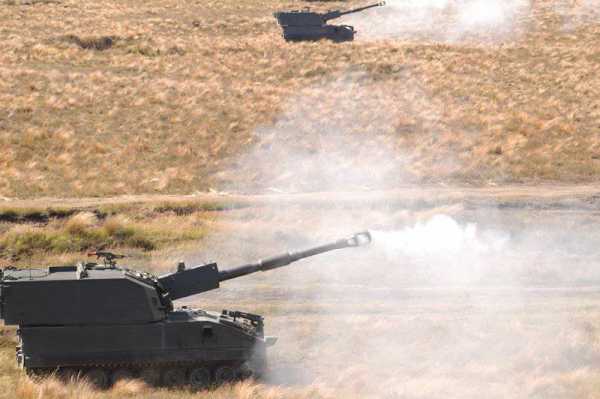

155-мм самоходная пушка AS90 наряду с 105-мм легкой пушкой Light Gun стоит на вооружении шести полков британской королевской артиллерии. Каждая батарея имеет четыре группы огневой поддержки Fire Support Teams (FST) и может принять до шести пушек. Замена ствола длиной 39 калибров на ствол длиной 52 калибра увеличивает дальнобойность до более 40 км, а дополнительное вооружение состоит из 7,62-мм пулемета. САУ AS90 имеет всеракурсную защиту от 7,62-мм бронебойных пуль; машина оборудована также системой защиты от ОМП и автоматической системой пожаротушения. Как только местоположение противника определено FST координирует пушки, минометы, вертолеты и реактивные истребители для нанесения удара. AS90 стреляла в Ираке, а войска развернутые в Афганистане обучались обслуживать легкое орудие L118 Light Gun. Как ожидается, САУ AS90 останется на вооружении до 2023 года.

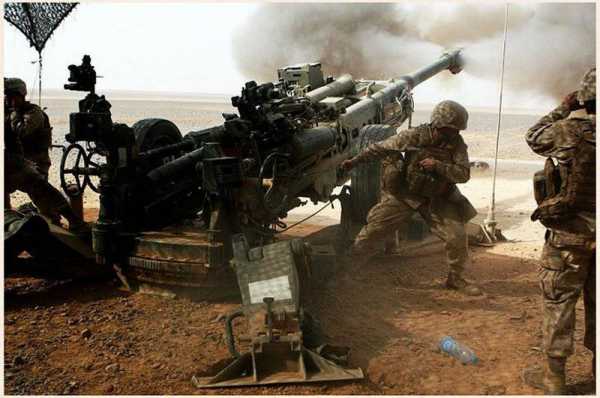

155-мм гаубица M777 от компании BAE Systems рассматривается в качестве основной стратегической системы будущего и вскоре станет стандартом НАТО в своем классе. M777 155 мм/39 калибра имеет массу 4218 кг, скорострельность 5 — 8 выстрелов в минуту, быстро развертывается за 2 — 3 минуты и может транспортироваться вертолетом средней грузоподъемности.

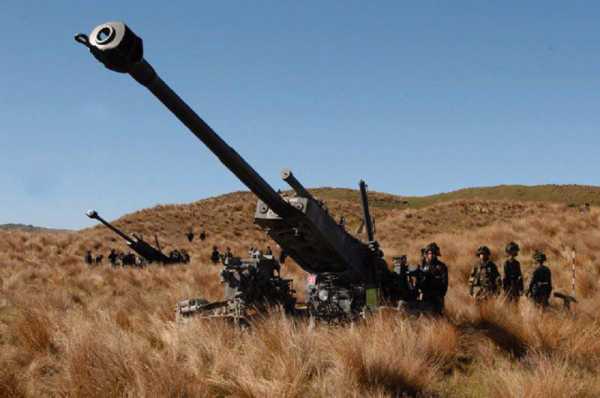

155-мм легкая гаубица Lightweight была разработана в конце 80-х годов для выполнения требований к вооружению, которое имело бы дальнобойность как у американской 155-мм буксируемой гаубицы M198, но весила бы не более 4000 кг. Корпус морской пехоты искал легкую 155-мм систему для замены всех имеющихся 105-мм и 155-мм буксируемых артиллерийских установок. Легкая 155-мм гаубица M777A2 от BAE Systems, послужившая уже в Афганистане, является совместной программой корпуса морской пехоты и американской армии. В качестве основного элемента американской программы по буксируемой артиллерии PM-TAS гаубица M777A2 заменяет устаревшие 155-мм пушки M198 морской пехоты. Она может стрелять снарядами без ракетного ускорителя на дальность 24 км, снарядами с ускорителем на дальность 30,5 км и снарядами EXCALIBUR на дальность свыше 40 км. M777 весит около 50% от массы типичной 155-мм гаубицы. Легкая гаубица M777A2 представляет собой первую артиллерийскую систему, изготовленную из титановых и алюминиевых сплавов, она может доставляться по воздуху в удаленные высокогорные районы, до которых нельзя добраться наземным транспортом, конвертолпланом V-22 OSPREY, а также средними и тяжелыми вертолетами. На сегодняшний день развернуто свыше 925 таких систем.

Запланированы усовершенствования цифровой системы управления огнем и лазерной системы воспламенения этой гаубицы, которая предназначена для обработки системы модульных артиллерийских зарядов Modular Artillery Charge (MACS). Считается, что система энергоснабжения цифровой СУО не способна обеспечить адекватные возможности при проведении афганских операций. По программе PM-TAS в настоящее время проходит квалификацию усовершенствованный модуль состояния и контроля питания Improved Power Condition and Control Module, который будет установлен на все гаубицы, а улучшенный блок энергоснабжения заменит свинцово-кислотные аккумуляторы.

Реактивные системы: Россия и не только

Российская армия модернизирует свои 300-мм РСЗО БМ-30 Смерч (обозначение 9K58 Смерч) за счет установки новых систем навигации и целеуказания. Система предназначена для поражения небронированных и бронированных целей, артиллерийских и ракетных систем; она принимала участие в боевых действиях в Чечне, стоит на вооружении армий Беларуси и Украины и экспортировалась в Кувейт, Алжир, Азербайджан, Перу и ОАЭ.

Улучшенное наведение позволит Смерчу поражать цели на расстоянии до 200 км. В настоящее время она стреляет 300-мм ракетой 9M55K на дальности 20 — 70 км. Ракета 9M55K весит свыше 800 кг. Батарея РСЗО Смерч, как правило, состоит из шести пусковых установок и шести транспортно-заряжающих машин (ТЗМ). Интеллектуальные подснаряды имеют двухдиапазонные инфракрасные сенсоры для наведения на конечном участке траектории и осколочную боевую часть, которая способна пробить 70-мм броню под углом 30° к нормали.

Спутниковая навигационная система ГЛОНАСС для РСЗО Смерч будет включена в модернизацию артиллерийской системы Торнадо-С и будет наводить также управляемые реактивные снаряды на дальности до 120 км. Россияне также экспортируют в Иорданию тяжелую огнеметную 220-мм систему ТОС-1 Буратино. ТОС-1 перевозит 30 175-кг ракет с термобарическими боеголовками. Система установлена на шасси танка Т-72, но вариант для Иордании будет установлен на шасси танка M-60. Российская армия также модернизирует свою 16-снарядную 220-мм РСЗО Ураган за счет установки навигационно-прицельных систем. Она экспортировалась в Беларусь, Гвинею, Молдову, Анголу, Казахстан, Узбекистан, Туркменистан и Украину (и стоит отметить в Сирию).

Разработки РСЗО ведутся и в странах БРИК. В августе 2012 года Индия организовала с Рособоронэкспортом совместное предприятие по производству пяти вариантов РСЗО Смерч на базе российских технологий. Смерч-M является единственной индийской системой дальнобойной реактивной артиллерией. Рособоронэкспорт поставляет системы Смерч также и другим странам, развивая их реактивную артиллерию.

Что доступно и кто покупает

В 2011 году бразильское министерство обороны решило модернизировать ASTROS до конфигурации ASTROS 2020 (ASTROS III) как часть программы модернизации стоимостью 760 миллионов долларов. Будет профинансировано 30 систем ASTROS 2020, которые смогут стрелять высокоточными крылатыми ракетами AV/MT 300 на дальность 300 км. Бразильцы собираются противопоставить свою систему американскому тактическому ракетному комплексу сухопутных войск ATACMS (Army Tactical Missile System), хотя ATACMS ведет огонь ракетами баллистического, а не ближнего действия. ASTROS также стоит на вооружении Бахрейна, Малайзии, Катара и Саудовской Аравии и будет изготавливаться в Ираке по лицензии под обозначением SAJIL-60. В конце 2012 года Индонезия заказала 36 пусковых установок у компании Avibras, которая поставит также СУО и другое оборудование и системы.

Бразильская пусковая установка ASTROS III – характеристики управляемых и неуправляемых ракет

Пусковая установка ASTROS III в основном нацелена на экспортный рынок. Колесное шасси 8×8 было отобрано из-за своей большой грузоподъемности и повышенной проходимости, поскольку будет предназначено для перевозки пяти типов неуправляемых ракет разных калибров и двух типов управляемых ракет (см. табл.). Стабильность платформы гарантируют четыре гидравлические опоры, опускающиеся на грунт. Обслуживают эту пусковую установку транспортно-заряжающая машина, перевозящая два комплекта боеприпасов для каждой пусковой установки, и машина управления с системой управления огнем (AV-VCC), которая обеспечивает командование уровня батальона с координацией огня до трех батарей ASTROS.

Компания ST Kinetics предлагает несколько систем в этом сегменте. Во-первых, это легкая гаубица 155-мм/39 калибра PEGASUS с возможностью передвижения. Она транспортируется в самолете C-130 или вертолете CH-47 и имеет гидравлическую (импульсную) систему подачи и досылания, которая снижает нагрузку на расчет и повышает скорострельность. Во-вторых, гусеничная самоходная гаубица 155-мм/39 калибра PRIMUS. В мобильную и летальную гаубицу PRIMUS внедрены передовые технологии автоматизации, что позволяет минимальному расчету из 4 человек (включая водителя) эффективно управлять системой. Расчет может выбирать тип боеприпаса посредством СУО, и боеприпас затем загружается автоматической системой обработки боеприпасов. В-третьих, 120-мм миномет SRAMS производства ST Kinetics представляет собой один из первых минометов, у которого силы отката составляют менее 30 тонн при стрельбе максимальным зарядом, позволяющим достичь дальности 10 км. При массе всего 1200 кг, он может устанавливаться и стрелять с самых разных легких гусеничных и колесных машин, привнося большое огневое могущество в нижние эшелоны. В-четвертых, гаубица Fh3000 155-мм/52 калибра соответствует совместному меморандуму по баллистике, которая может стрелять 155-мм снарядами стандарта НАТО на дальность до 40 км. Ее механизм заряжания позволяет получить темп стрельбы до трех выстрелов за 20 секунд.

Компания Aselsan особое внимание уделяет разработке своих собственных систем вооружения, среди которых можно увидеть изделия для противовоздушной обороны, береговой обороны, охраны границ и обороны морских платформ. СУО 105-мм легкой гусеничной гаубицы обеспечивает компьютерное планирование и выполнение огневых задач для легкой гаубицы. Она разработана для повышения мобильности артиллерии и обеспечения огня прямой наводкой, а также цифровой интеграции в другие системы огневой поддержки. Система была разработана компаний для удовлетворения потребностей турецкой армии и готова адаптироваться под требования зарубежных покупателей. Систему правления огнем (СУО) от компании Aselsan для буксируемых и самоходных гаубиц совмещают управление огнем, системы связи и целеуказания, что обеспечивает возможности быстрого развертывания, передислокации, высокоточного наведения орудия и интеграцию в современные артиллерийские системы оперативного управления.

107-мм РСЗО Multi Barrel Rocket Launcher Weapon System от компании Roketsan– это комплекс вооружения, который может применяться круглосуточно и при любой погоде для огневой поддержки боевых подразделений. Буксируемая установка T-107 – это превосходная система вооружения ближнего действия. Она может транспортироваться целиком или в разобранном виде, наземными платформами и вертолетом, на борту или на подвесе вместе со своими боеприпасами, или может быть сброшена на парашюте с боекомплектом из 48 ракет.

Легкая буксируемая 105-мм пушка была специально разработана компанией Nexter для соединений быстрого развертывания. Приоритет был отдан надежности, простоте работы и снижению массы. В боевых действиях 105LG1 MkIII показала свою надежность, мобильность, маневренность и огневое могущество. Сегодня, он представляет собой идеальное оружие огневой поддержки для войск, служащих в любых погодных условиях, включая самую труднопроходимую местность. Она может стрелять всеми боеприпасами стандарта НАТО, включая OE-LP G3 от Nexter Munitions, на дальность более 17 км. TRAJAN – это еще одна высокоточная и мощная буксируемая система 155-мм/52 калибра, способная поддержать любое мотострелковое или бронетанковое подразделение. Она сочетает огневое могущество гаубицы CAESAR 155-мм/52 калибра и современное буксируемое орудие, оборудованное СУО и автоматизированными функциями, например, начало стрельбы/окончание стрельбы, наведение, заряжание. TRAJAN достигает высокой точности благодаря радару измерения начальной скорости, блоку инерциальной навигации и баллистическому вычислителю. TRAJAN была спроектирована с целью достижения высокой эффективности во всех типах огневых действий, например это прямая огневая поддержка, огневая поддержка в глубине обороны, контрбатарейный огонь. Ее пушка 155-мм/52 калибра полностью совместима со всеми боеприпасами 155-мм 39/52 калибра стандарта НАТО и может стрелять снарядами ERFB (снаряд повышенной дальности с донным выдуванием) и интеллектуальными боеприпасами (BONUS, SPACIDO…).

Восточные пушки

Среди стран бывшего восточного блока только российская, китайская и северокорейская промышленность предлагает множество типов пушек.

В России производство в последней четверти столетия было ограничено двумя факторами, все потенциальные покупатели, включая российскую армию, имели излишнее число пушек в своих арсеналах, в то время как новые изделия не отличались революционными изменениями и поэтому не сильно добавляли огневого могущества артиллерийским подразделениям.

Самое тяжелое российское самоходное орудие – это пушка 2С7 Пион калибра 203 мм, имеющая дальнобойность свыше 44 км и ядерные боеприпасы в своем арсенале. Это единственная советская пушка, не имеющая буксируемого варианта. Вторым очень эффективным оружием является 52-мм самоходная установка 2С5 Гиацинт с буксируемым вариантом 2A36 Гиацинт-Б. Оба самоходных орудия не имеют защиты расчета (пушки установлены внешним образом) и современной автоматизированной системы наведения. Следовательно, время реакции и гибкость применения у них ниже среднего.

152-мм гаубица 2С19 Мста и ее буксируемый вариант 2A65 Мста-Б являются самыми современными пушками в российской номенклатуре. Самоходное орудие имеет полуавтоматический механизм заряжания и автоматическую систему целераспределения. Впрочем, ее дальнобойность далеко отстает от таких западных аналогов, как например, PzH-2000 или FIRTINA/K-9. Дальнейшее развитие 2С19 – это САУ 2С35 Коалиция-СВ, которая превратилась в двуствольного монстра. Новая пушка устанавливается в необитаемой башне и три члена расчета сидят в корпусе унифицированного шасси нового поколения Армата. Рассматривается и колесный вариант Коалиции, где подобная автономная башня будет установлена на грузовое шасси 8×8 Камаз или Тайфун.

Заполняет брешь в артиллерии полкового уровня легкая 152-мм гаубица 2A61 Пат-Б, тогда как устаревающая 122-мм плавающая гаубица 2С1 модернизируется до стандарта 2С34 Хоста. В этом случае пушка ближнего действия, стреляющая старыми боеприпасами, заменяется 120-мм гаубицей-минометом с длинным стволом и дальнобойностью 13 км. Долгосрочной заменой станет новая автоматическая пушка с боевым модулем, адаптированным под грузоподъемность обеих российских перспективных бронированных платформ, гусеничной Курганец и колесной Бумеранг.

Потребность в легких буксируемых пушках возникла во время кавказского конфликта, тогда были изготовлены и испытаны некоторые прототипы, но, по всей видимости, окончательного решения пока не принято. Большое число устаревших, буксируемых гаубиц Д-30 калибра 122 мм и Д-20 калибра 152 мм до сих пор остаются на вооружении.

Уникальным орудием береговой обороны является 130-мм корабельная пушка Берег, установленная на тяжелую платформу МАЗ-543M. Небольшое число таких установок было развернуто черноморским флотом. Еще один уникальный тип пушки – это миномет-гаубица, стреляющий артиллерийскими и минометными боеприпасами. К этому типу можно отнести 120-мм гусеничный 2С9 Нона, колесный 2С23 Нона-K и буксируемый 2Б16 Нона-Б.

Россия до сих пор имеет сильную противотанковую артиллерию с 100-мм гладкоствольными пушками MT-12, стреляющими обычными снарядами и более популярными управляемыми ракетами. Новейший вариант, получивший обозначение MT-12Р, оборудован современным радиолокационным прицелом Рута. Более тяжелая 125-мм пушка Спрут-Б пока очень редка в войсках, а САУ 2С25 Спрут СД была заказана в очень небольших количествах для ВДВ. Вполне вероятно, что 2С25 вскоре будет заменена одним из членов семейства Курганец, вооруженным установленной внешним образом пушкой.

В то время как Китай до сих пор преследует развитые страны, стремясь достичь возможностей их систем вооружения, появляются новые решения, но правда не ясно, в каких количествах и производятся ли они вообще.

Самыми большими китайскими орудиями являются 203-мм САУ W-90 и буксируемая Type-90. W-90 это грубая копия пушки M110A3, а Type-90 имеет ствол советского стиля и казенную часть в американском стиле. Поступили ли они фактически на вооружение и в каких количествах, неизвестно.

Китайцы, по всей видимости, предпочитают 155-мм пушки. Две модели САУ, старая PLZ-45 и новая PLZ-05, стоят на вооружении только элитных подразделений. Последняя внешне похожа на российскую 2С19, но имеет более длинный ствол и башню в задней части. Новейшая пушка PLZ-52 представляет собой модель PLZ-45 с удлиненным стволом, и, по всей видимости, ориентирована на экспорт.

Китай также до сих пор «доверяет» гаубицам малого калибра, где Type-89 (похожа на советскую 2С1) является, наверное, самой распространенной гаубицей в китайской армии, хотя недавно появились две новых модели. SH-03 представляет собой иное воплощение Type-89 с новой башней установленной на унифицированную броневую машину (высокий уровень унификации с БМП ZBD-97), а PLZ-07 является членом семейства десантных машин с поразительными мореходными качествами.

В Китае также появилось некоторое количество колесных САУ. Они в основном копируют мировые тенденции. SH-1, SH-2 и SH-5 – это соответственно 155-мм, 122-мм и 105-мм пушки, установленные на специальные машины повышенной проходимости, тогда как другие установлены в башни на бронетранспортеры 8×8. Не ясно только поставлена ли хоть одна из этих установок на вооружение. Официальные фотографии показывают, что, по крайней мере, одна 122-мм гаубица на шасси грузовика Shanqi SX-2150 6×6 была принята на вооружение китайской армии.

В Китае нет новых буксируемых пушек, то есть основу артиллерийских подразделений составляют устаревшие 152-мм и 122-мм гаубицы. Более современная 155-мм пушка PLL-01 (копия Noricum GC-45), по всей видимости, довольно редки.

Китай, следуя по советско-российскому пути, разработал буксируемую и самоходную противотанковую артиллерию. Уникально самоходное противотанковое орудие Type-89 с 120-мм пушкой. Более легкие варианты – это колесные противотанковые установки; самая новая имеет 105-мм пушку. Еще одна копия советской конструкции – 120-мм нарезной миномет-гаубица PLL-05 на бронированном шасси 6×6.

Никто не знает за исключением северокорейских генералов, какое число орудий может быть развернуто армией Ким Чен Ына в случае чрезвычайной ситуации. Бедная и изолированная страна разработала число типов самоходных установок, бьющее мировой рекорд (по меньше мере эксплуатируются 11 типов!), но их характеристики, надежность и особенно реальное количество остаются неизвестными.

Самыми тяжелыми являются два варианта 170-мм пушки. Устаревшее орудие установлено на безбашенное шасси танка T-54, более новая пушка установлена на специально доработанное шасси T-54. Более легкими вариантами являются 152-мм гаубицы и пушки, 130-мм пушки, 122-мм гаубицы и 100-мм пушки. Большая часть из их установлена в открытых бронированных отсеках (казематах), и только самые новые во вращающихся башнях. Остается неизвестным, все они в серийном производстве или изготовлены небольшими партиями. Технический уровень этих пушек близок к технологии Второй мировой войны, но, тем не менее, небольшие партии экспортировались в арабские и африканские страны. Подавляющим большинством северокорейских запасов являются буксируемые орудия, включая устаревшие советские 76-мм пушки ЗИС-3, которые до сих пор стоят на вооружении. Возможно, самыми современными орудиями являются 122-мм легкие гаубицы Д-30, изготавливаемые по лицензии.

В прошлом большинство стран Варшавского договора могли производить малокалиберные и среднекалиберные пушки, некоторые даже местной разработки; советские лицензии в то время были предпочтительны. В настоящее время Словакия изготавливает 152-мм и 155-мм колесные гаубицы DANA/ZUZANA (на шасси Tatra) и боеприпасы к ним. В 2008 году польская армия заказала начальную партию из восьми гусеничных САУ KRAB 155-мм на шасси местной разработки. Орудие и башня лицензионные (британская AS-90), а ствол куплен во Франции. Еще одно польское изделие – 120-мм миномет RAK; боевой модуль установлен на гусеничные (2С1) или колесные (ROSOMAK/Patria AMV) шасси.

Также в «орудийный бизнес» пришло несколько новых игроков. Куба имеет на вооружении самоходные пушки собственной разработки на базе советских базовых шасси и орудий. Два типа стоят на модифицированных БМП-1, 100-мм противотанковая пушка и 122-мм гаубица. Гаубицы Д-30 и более мощные 130-мм M-46 установлены на танки T-34. Самые и тяжелые и возможно самые современные – это 130-мм пушки и 152-мм гаубицы на специально изготовленных колесных машинах. Сирия в прошлом изготавливала примитивные самоходные пушки (Д-30 на T-34), а недавно показала более современное решение – 130-мм пушку M-46 на шасси грузовика Mercedes 8×8. Похожая компоновка у прототипа суданской гаубицы KHALIFA GHY-02 (Д-30 на шасси грузовика Камаз 8×8) и у самоходной установки SEMSER, разработанной компанией Soltam для казахстанской армии.

Использованы материалы:
Military Technology 9/2013
http://www.atk.com
http://www.stengg.com

topwar.ru

Большие пушки (Самоходные артиллерийские системы в современных условиях)

Традиционно самоходные артиллерийские системы устанавливались на гусеничные шасси, но все большее число пользователей в настоящее время ставят на вооружение колесные варианты, имеющие лучшую стратегическую мобильность и меньшую стоимость всего срока эксплуатации.

Некоторые операторы, включая Францию, Норвегию и Швецию, уже приняли решение заменить свои нынешние буксируемые и гусеничные артиллерийские системы на колесные варианты. Впрочем, ожидается, что гусеничные системы еще многие годы останутся на вооружении, ведь большинство пользователей модернизируют свои системы с целью увеличения их срока службы.

Новейшие самоходные артиллерийские установки (САУ) как правило, имеют на борту компьютеризированную систему управления огнем (СУО), которая включает систему наземной навигации, позволяющую выполнять самостоятельно огневые задачи, а также развертываться в составе батареи или дивизиона.

Вдобавок к стрельбе обычными боеприпасами, например осколочно-фугасными, дымовыми и осветительными, в некоторых странах существует тенденция иметь на вооружении более точные артиллерийские боеприпасы. Инвестиции скорее направляются на закупку новых боеприпасов и улучшенных средств наведения и слежения за целями, чем на новые платформы.

Подходящая артиллерия

Тип артиллерийской системы, развертываемой в боевых действиях, зависит от типа местности и набора уничтожаемых целей.

В Афганистане, например, буксируемая артиллерия и минометы более широко распространены, чем гусеничное самоходное вооружение, поскольку они могут быть быстро доставлены вертолетом. Нидерландская армия развернула несколько гаубиц на гусеничном ходу Krauss-Maffei Wegmann PzH 2000 в Афганистане, которые в настоящее время заменены гаубицами немецкой армии, в то время как французская армия развернула свои колесные гаубицы CAESAR в Афганистане и северном Ливане.

В связи с повышенным вниманием к колесным платформам, число серийно выпускающихся и предлагаемых на рынке полностью гусеничных САУ резко уменьшилось за последние десять лет.

Система PLZ45 155 мм/45 кал разработки китайской компании North Industries Corporation (NORINCO) стоит на вооружении китайской армии; она была экспортирована, по крайней мере, в две страны – Кувейт и Саудовскую Аравию.

Максимальная дальнобойность зависит от сочетания снаряд/заряд, но обычно составляет 39 км при стрельбе калиберным снарядом увеличенной дальности с донным газогенератором (ERFB-BB). Для поддержки PLZ45 был разработана и поставлена в производство транспортно-заряжающая машина PCZ45; она может возить дополнительные 90 155-мм снарядов и зарядов, которые могут быть быстро поданы в артиллерийскую установку PLZ45.

Новейшая гусеничная артиллерийская система NORINCO PLZ52, вооруженная 155 мм/52 кал пушкой, отличается новым корпусом и имеет полную массу 43 тонн против 33 тонн у оригинальной PLZ45.

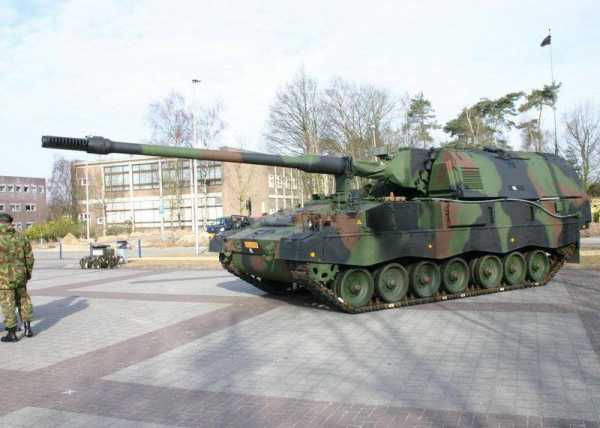

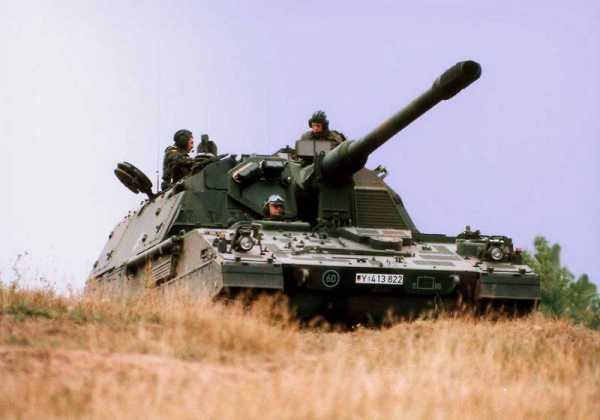

PzH 2000 в настоящее время сменила устаревшие гусеничные САУ, эксплуатируемые немецкой армией. Пушка 155 мм/52 калибра устанавливается в башню в задней части корпуса; при наведении башня может быстро поворачиваться на 360°. Возимый боекомплект составляет 60 штук 155-мм снарядов и зарядов.

Примерно 185 гаубиц PzH 2000 были изготовлены для немецкой армии с экспортными поставками в Грецию (24), Италию (70) и Нидерланды (57). Производство завершено, но может быть заново начато. В результате реструктуризации у Нидерландов появилось несколько лишних систем.

Вопросы подвижности

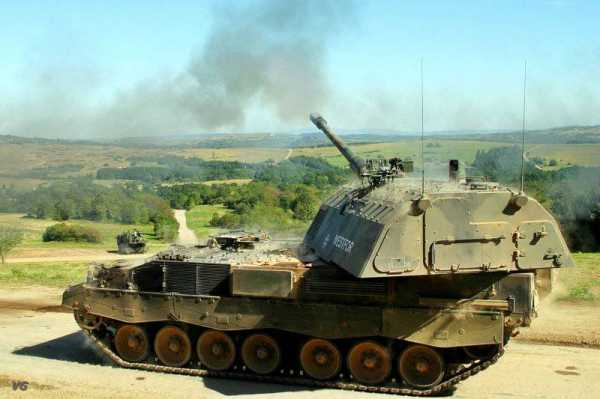

Несмотря на то, что PzH 2000 является очень эффективной 155-мм САУ, она со своими 55 тоннами слишком тяжела для быстрого развертывания. По этой причине компания Krauss-Maffei Wegmann в инициативном порядке разработала 155 мм/52 кал пушку Artillery Gun Module (AGM), ее первый экземпляр был изготовлен в 1994 году. AGM – это дистанционно управляемая башня, вооруженная такой же орудийной установкой Rheinmetall 155 мм/52 калибра, как и гаубица PzH 2000 и оснащенная полностью автоматической системой обработки боеприпасов, которая вначале заряжает снаряд и затем досылает модульный заряд MCS (Modular Charge System).

Возимый боекомплект составляет 30 155-мм снарядов плюс заряды MCS; максимальная скорострельность пушки может составлять 8 выстрелов в минуту, при этом все функции наведения и заряжания выполняются дистанционно. Первый экземпляр AGM был установлен на резервное шасси РСЗО и имел боевую массу около 30 тонн.

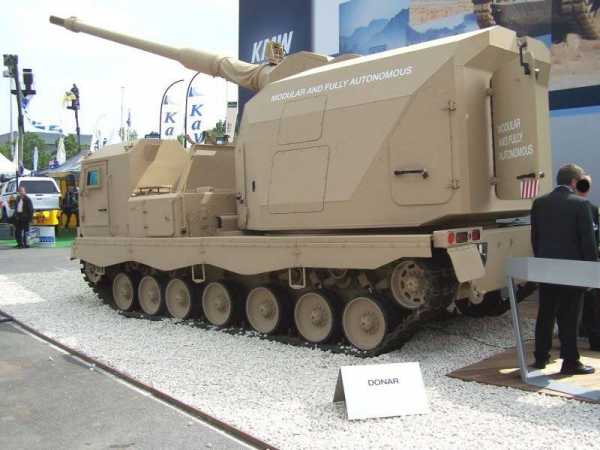

Дальнейшее развитие системы привело к появлению САУ Donar, которая по сути своей является AGM, установленной в специальный корпус на базе БМП Pizarro, разработанный General Dynamics Land Systems Europe – Santa Bárbara Sistemas.

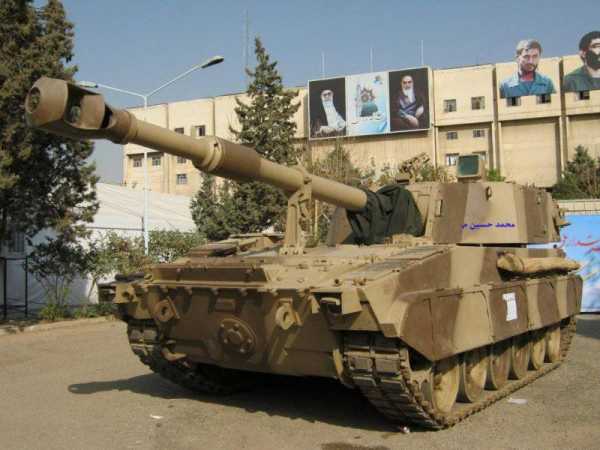

Иран разработал и начал производить, по меньшей мере, две полностью гусеничные самоходные артиллерийские системы, Raad-2 155 мм и Raad-1 122 мм, последняя имеет башню схожую с башней установленной на широко распространенную российскую 122-мм 2С1 Гвоздика.

Подразделение компании Samsung Techwin по оборонным программам изготовило по лицензии 1040 самоходных 155 мм/39 кал установок M109A2 BAE Systems, они до сих пор стоят на вооружении корейской армии.

Эти установки в настоящее время дополнены 155-мм/52 калибра САУ K9 Thunder, которая имеет полную массу 46,3 тонны и установленное в башне 152 мм/52 кал орудие, оборудованное автоматической системой обработки боеприпасов, при этом заряды загружаются вручную. Всего в боекомплект входят 48 снарядов и зарядов. В турецкой армии также стоит на вооружении вариант гаубицы K9 Thunder местного производства названный Firtina.

Российский экспорт

Новейшей САУ, поставленной на вооружение российской армии, является 152-мм 2С19, экспортируемая в несколько стран. Был разработан и испытан вариант вооруженный пушкой 155-мм/52 калибра западного стандарта, получивший обозначение 2С19M1.

Сингапур много лет был самодостаточным в артиллерийских системах. Компания ST Kinetics из этой страны разработала гусеничную САУ Primus 155 мм/39 кал, предположительно было поставлено в общей сложности 54 системы.

Сегодня, британская армия эксплуатирует только гусеничную систему AS90 от BAE Systems (прежняя Vickers Shipbuilding and Engineering) с орудием 155 мм/39 кал, которая обычно развертывается в дивизионах по шесть орудий. Всего было поставлено 179 систем, но на сегодня на вооружении стоят в общей сложности 132 гаубицы; система более не продвигается на рынок компанией BAE Systems. Башня AS90 с 155-мм пушкой использована для САУ Krab, разработанной в Польше для польской армии.

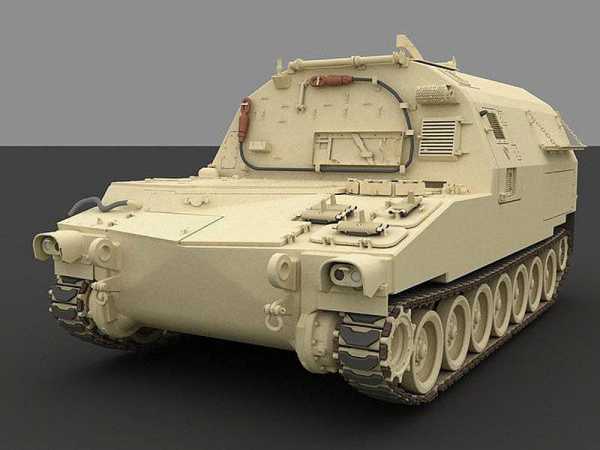

Американская армия приняла поставки 975 систем 155 мм/39 кал M109A6 Paladin от BAE Systems и соответсвующее число транспортно-заряжающих машин M992 FAASV (Field Artillery Ammunition Support Vehicle), базирующихся на модифицированном корпусе M109. Эту парочку должны были заменить современная 155-мм САУ Crusader и соответствующая транспортно-заряжающая машина (ТЗМ), но впоследствии их посчитали слишком тяжелыми и замена была отменена.

В рамках отмененной в настоящее время программе Боевые Системы Будущего разрабатывалась самоходная артиллерийская установка 155 мм/38 кал NLОSC, которая также была отменена. M109A6 Paladin будет заменена модернизированной установкой M109A6 Paladin Integrated Management (PIM), компания BAE Systems уже изготовила пять прототипов САУ M109A6 PIM и две ТЗМ FAASV. САУ состоит из нового корпуса, который включает компоненты БМП Bradley, и модифицированной башни от M109A6 Paladin в которой оставлено 155 мм/39 кал орудие.

При открытии финансирования ожидается, что примерно 440 САУ M109A6 Paladin PIM будут закуплены американской армией, решение о начальном производстве должно быть принято в конце 2013 года или начале 2014 года.

Меняющаяся тенденция

За последние несколько лет наметилась тенденция создания, разработки и производства колесных САУ. По сравнению со своими гусеничными аналогами они предлагают конечному пользователю значительные преимущества – традиционные САУ обычно требуют транспортеров тяжелого вооружения для развертывания на дальние расстояния, тогда как колесные системы могут развертываться самостоятельно. Сегодня, колесные САУ могут варьироваться от тяжелых хорошо защищенных систем до более легких, авиатранспортируемых, как правило, с защищенной кабиной и вооружением, устанавливаемым на незащищенной установке в задней части шасси. Они обычно оборудованы стабилизаторами-сошниками, которые опускаются на грунт перед открытием огня, большинство систем также оборудуются гидравлическим досылателем с целью снижения утомляемости экипажа и повышения скорострельности.

Однако, эти колесные САУ имеют и ряд недостатков по сравнению с их гусеничными аналогами, включая худшую проходимость и уменьшенный возимый боекомплект готовых выстрелов.

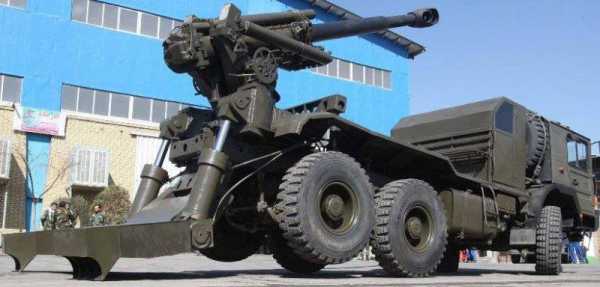

Сегодня NORINCO представляет на рынке самое большое семейство колесных СГ в мире, включая самую могущественную систему Sh2 155 мм/52 калибра на базе шасси 6×6 повышенной проходимости с полностью защищенной передней кабиной. Угол горизонтального наведения 155-мм орудия составляет 20°, углы вертикального наведения составляют от -3 до +70°. Заявлена максимальная дальнобойность при стрельбе калиберным снарядом увеличенной дальности с донным газогенератором – 41 км, боекомплект составляет 20 снарядов и 20 зарядов. Понятно, что САУ Sh2 стоит на вооружении китайской армии, и вполне возможно она была экспортирована в Мьянму.

Компания NORINCO также продвигает 122-мм САУ Sh3, которая имеет защищенную четырехдверную кабину и артустановку в задней части. Углы горизонтального и вертикального наведения которой соответственно составляют 22,5° и от 0° до +70°.

Такие же типы

Само 122-мм орудие в этой установке такое же, как и в китайской буксируемой артиллерийской системе Type 86 (вариант российской Д-30), не говоря уже о многочисленных устаревших китайских гусеничных системах.

Китайская армия также имеет на вооружении 122-мм САУ Type 86, которую продвигала на рынке компания Poly Technologies. Она представляет собой достаточно типичную систему, состоящую из шасси грузовика 6×6 с установленной незащищенной кабиной впереди и верхней частью стандартной буксируемой гаубицы Type 86 в задней части. Перед началом стрельбы с каждой стороны опускаются сошники, при этом орудие может стрелять только поверх задней части шасси.

На экспортный рынок нацелена 105-мм СГ SH5 6×6, она имеет схожую компоновку с 122-мм Sh3, но установлена на немного отличающееся шасси, которое имеет передние и задние управляемые колеса. Пушка 105-мм /37 кал при стрельбе американским осколочно-фугасным боеприпасом M1 имеет максимальную дальнобойность 12 км, которая может быть увеличена до 18 км при использовании снаряда с донным газогенератором, возимый боекомплект составляет 40 выстрелов.

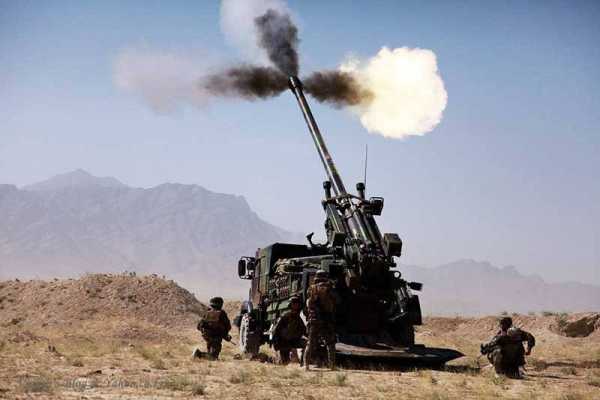

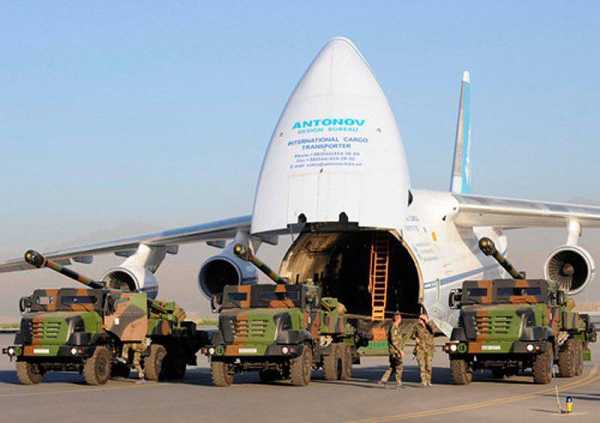

Компания Nexter в инициативном порядке разработала артиллерийскую систему CAESAR 155 мм/52 кал, ее первый технологический прототип впервые был продемонстрирован в 1994 году. Пушка 155 мм/52 кал установлена в задней части шасси, после развертывания на позиции для стрельбы угол по азимуту составляет 17°, вертикальные углы от -3 до +66°. Максимальная дальнобойность при стрельбе калиберным снарядом увеличенной дальности достигает 42 км, боекомплект состоит из 18 155-мм снарядов и соответствующих зарядов, готовых к стрельбе.

Французское минобороны выдало компании контракт на пять предсерийных систем, которые были поставлены в 2002 – 2003 годах. Затем в 2008 – 2011 годах были поставлены 72 серийных системы, они базировались на шасси грузовика Renault Trucks Defense Sherpa 6×6 с защищенной кабиной.
Существуют долгосрочные цели французской армии по замене всех своих оставшихся 155-мм гусеничных AUF1 TA и буксируемых TR от Nexter на СГ CAESAR. В будущем в компании надеются получить дополнительный заказ на 64 гаубицы CAESAR, которые могли бы быть поставлены в период с 2015 по 2020 год.

Таиландская армия приняла начальную партию из шести СГ CAESAR, которые также базируются на шасси Sherpa. Национальная гвардия Саудовской Аравии заказала в общей сложности 136 гаубиц, но они установлены на шасси повышенной проходимости Mercedes-Benz Unimog 6×6, последняя партия из 32 систем будет собрана в Саудовской Аравии. В конце 2012 года было также объявлено о том, что Индонезия заказала в компании Nexter 37 СГ CAESAR.

Иранские разработки. И не только

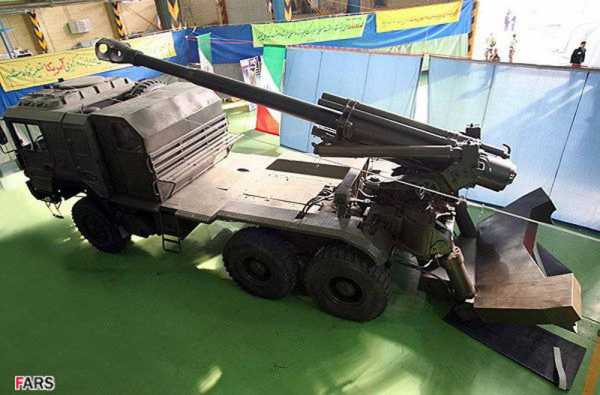

Иран недавно разработал 155 мм САУ 6×6, состоящую из шасси грузовика с бескапотной кабиной и стандартной иранской буксируемой 155 мм/39 кал артиллерийской системой HM41 установленной сзади. После опускания большого сошника с гидроприводом на грунт перед началом стрельбы орудие может стрелять только по фронтальной дуге.

Израильская компания Soltam Systems (в настоящее время подразделение Elbit) имеет многолетний опыт проектирования, разработки и производства буксируемых и самоходных артиллерийских систем. Компания в настоящее время может предложить потенциальным покупателям законченную артиллерийскую систему не только с вооружением и боеприпасами, но и с СУО, включая передовых наблюдателей. В настоящее время, на экспортный рынок изготавливается автономная гаубица на грузовом шасси ATMOS 2000 (Autonomous Truck Mounted Howitzer System 2000), которая может устанавливаться на грузовое шасси повышенной проходимости 6 x 6 с бескапотной кабиной, которая, как правило, имеет защиту.

В задней части шасси устанавливаются 155-мм орудия 52, 45 или 39 кал с приводами по вертикали и горизонтали и гидравлическим досылателем. С каждой стороны платформы имеется гидравлический сошник, опускающийся на грунт перед началом стрельбы.

Для румынского рынка ATMOS переименована в систему 155 мм/52 кал ATROM, базирующуюся на румынском шасси 6 x 6; по всей видимости, производство этой гаубицы для армии этой страны пока не начато.

Итальянская армия имеет большой парк бронированных машин 8 x 8, включая 105-мм артиллерийскую установку Centauro, а также все увеличивающееся число БМП Freccia. С целью обеспечения для этих подразделений возможностями высокомобильного огня непрямой наводкой компания Oto Melara разрабатывает 155-мм сверхлегкую колесную гаубицу, типичный макет которой был показан на выставке Eurosatory 2012.

Первый выставочный экземпляр башни, вооруженный пушкой 155-мм/39 калибра, был установлен на корпусе от артиллерийской 105-мм системы Centauro. В башне может устанавливаться автоматическая система подачи боеприпасов, позволяющая достичь скорострельности 8 выстрелов/мин.

Сербская система

Вдобавок к производимому широкому семейству буксируемых артиллерийских систем, включая комплекты для модернизации, сербская компания Yugoimport разработала колесную САУ NORA B-52 155-мм/52 кал, которая продана, по меньшей мере, двум зарубежным покупателям. Система устанавливается на шасси грузовика повышенной проходимости 8×8 и обычно стреляет назад по горизонтальной дуге 30° и при вертикальных углах от -5° до +65°.

В 70-х годах бывшая Чехословакия стала одной из первых стран, разработавшая колесную артиллерийскую систему с 152-мм пушкой ZTS Dana на базе шассе грузового автомобиля Tatra 8 x 8. У этой системы защищенное отделение для расчета было впереди, полностью защищенная башня в середине, а защищенное двигательное отделение сзади. Было изготовлено свыше 750 штук, они до сих пор стоят на вооружении Чехии, Грузии, Ливии, Польши и Словакии.

В результате дальнейших разработок появилась гаубица Zuzana 155-мм/45 калибра, которая была поставлена на Кипр и в Словакию, а совсем недавно была разработана её модификация САУ Zuzana A1 155-мм/ 52 калибра.

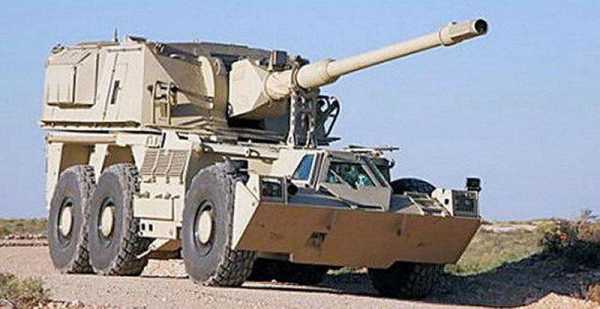

За исключением танка Olifant южноафриканская армия эксплуатирует исключительно колесные машины, включая гаубицу G6 155-мм/45 кал от Denel Land Systems, которая имеет боевую массу примерно 47 тонн и вооружена 155-мм/45 калибра пушкой, установленной в хорошо защищенной башне в задней части корпуса с возимым боекомплектом 45 выстрелов.

Всего для южноафриканской армии было изготовлено 43 гаубицы G6, было экспортировано 24 гаубицы в Оман и 78 гаубиц в ОАЭ. В ходе дальнейшего развития появилась гаубица G6-52 с пушкой 155-мм/52 кал с системой автоматической обработки боеприпасов, которая подает снаряды и модульные заряды MCS.

Экспортные надежды

Для экспортного рынка компания разработала гаубицу T5 Condor, которая обычно базируется на шасси грузовика Tatra 8×8 с устанавливаемой в задней части пушкой 155 мм/45 кал или 155 мм/52 кал.

Компания Rheinmetall Defence разработала колесную САУ Rheinmetall Wheeled Gun 52, при этом корпус разработан Industrial Automotive Design, а башня вооружена таким же 155 мм/52 кал орудием, что и немецкая PzH 2000.

Норвегия и Швеция заменяют свои нынешние парки артиллерийских систем гаубицей FH77 BW L52 Archer 6×6 от BAE Systems; каждая страна получила для начала 24 системы. Archer базируется на шасси грузовика Volvo 6 x 6 повышенной проходимости с защищенной кабиной и орудийной установкой 155 мм/52 кал позади, где также имеется боекомплект готовых снарядов и зарядов к ним. Установка имеет максимальную скорострельность до 8 выстрелов в минуту, все операции ведутся дистанционно из кабины.

В то время как самоходная артиллерийская система, возможно, имеет ограниченное применение в контрповстанческих операциях, она может стать ключевым игроком в традиционных маневренных операциях благодаря своей достаточной подвижности, а высокий уровень защиты позволяет действовать ей совместно с танками и БМП, для которых она обеспечивает огневую поддержку.

Использованы материалы:
Land Warfare International December/January 2013
www.nexter-group.fr
www.denellandsystems.co.za
www.kmweg.de
www.baesystems.com
www.rheinmetall-defence.com/

topwar.ru

Самые грозные артиллерийские системы Российской армии

Бешеная скорострельность, невероятная дальность и убойные снаряды с ГЛОНАСС — Минобороны России в начале сентября заказало опытную партию самоходных артиллерийских установок (САУ) «Коалиция-СВ». Новейшие САУ должны стать основными дивизионными орудиями Сухопутных войск, придя на смену заслуженным самоходкам «Мста-С».  Российским артиллеристам всегда было чем ответить противнику.

«Пион» и «Малка»

Ствольная артиллерия особо крупных калибров всегда играла важную роль в арсеналах ведущих военных держав. Ее разработкой в годы холодной войны занимались и СССР, и США. Оба государства стремились создать эффективное средство доставки тактического ядерного боеприпаса малой мощности для удара по скоплениям войск противника на сравнительно небольшой дистанции.

В нашей стране таким оружием стала 203-миллиметровая самоходная пушка 2с7 «Пион» и ее модификация 2с7 М «Малка». Несмотря на то что системы создавались для стрельбы снарядами со специальной боевой частью, оружейники изготовили для них также мощные неядерные боеприпасы. К примеру, осколочно-фугасным активно-реактивным снарядом ЗФОФ35 весом 110 килограммов «Пион» может бить аж на 50 километров. То есть по боевым возможностям эта самоходка вплотную приблизилась к орудиям главного калибра линкоров времен Второй мировой войны.

© РИА Новости / Михаил Воскресенский
Военнослужашие у самоходной пушки 2С7 М «Малка» на международном военно-техническом форуме «Армия-2017» в Подмосковье. 23 августа 2017

Однако мощность и дальнобойность — не только достоинства, но и в какой-то степени недостатки. В России можно пересчитать по пальцам полигоны, пригодные для стрельбы из этих орудий на среднюю и максимальную дальность. Кроме того, боезапас у самоходок сравнительно невелик — четыре снаряда у «Пиона» и восемь у «Малки». Тем не менее в арсеналах Вооруженных сил до сих пор хранится более 300 этих самоходок.

«Тюльпан»

Самоходный миномет 2с4 «Тюльпан» был принят в эксплуатацию еще в 1970-х, однако до сих пор остается грозным оружием, и списывать его никто не спешит. Основной козырь «Тюльпана» — широкий ассортимент разрушительных 240-миллиметровых боеприпасов — фугасные, зажигательные, кассетные, управляемые. В советское время были даже нейтронные и ядерные мины мощностью две килотонны. Боеприпасы миномет «забрасывает» в сторону цели навесом, что позволяет уничтожать объекты противника, укрытые в складках местности и фортификационных сооружениях. При этом огонь может вестись с закрытой позиции, которую гораздо сложнее засечь.

© РИА Новости / Кирилл Каллиников
240-мм самоходный миномёт 2С4 «Тюльпан»

Боевое крещение «Тюльпан» получил в Афганской войне. Высокая мобильность позволяла ему двигаться по пересеченной местности наравне с другой бронетехникой, а мощное орудие — уничтожать цели на обратных склонах гор, в ущельях и других укрытиях. Фугасные 240-миллиметровые мины эффективно поражали огневые точки в каменных завалах и пещерах, глинобитные сооружения и крепости противника. «Тюльпаны» также применялись в Чечне, где из них громили бетонные оборонительные сооружения в горах.

«Вена»

Российская 120-миллиметровая самоходная артиллерийская установка 2с31 «Вена» впервые была представлена на выставке IDEX-97 в ОАЭ. Ее разработали после войны в Афганистане, где себя хорошо зарекомендовали легкие самоходки «Нона», стоящие на вооружении ВДВ. Минобороны тогда посчитало, что подобное оружие нужно и в Сухопутных войсках, но на более тяжелом шасси БМП-3. Первые «Вены» начали поступать в Российскую армию 2010 году.

© Фото: Vitaly v. Kuzmin
САУ 2С31 «Вена»

Основным отличием новых самоходок от десантных «Нон» является их высокая автоматизация. Каждая САУ оснащена орудийно-вычислительным комплексом, который позволяет получать и передавать информацию с данными для стрельбы. Цифры выводятся на монитор командира машины. Бортовая ЭВМ может хранить информацию одновременно о 30 объектах противника. Командиру достаточно лишь выбрать цель, а дальше автоматика сама наведет на нее орудие. В случае внезапного появления новой цели «Вена» будет готова к стрельбе осколочно-фугасным снарядом всего через 20 секунд после получения первой информации.

На самоходке установлено комбинированное полуавтоматическое нарезное 120-миллиметровое орудие, совмещающее в себе функции пушки-гаубицы и миномета. Оно может вести огонь всеми типами мин своего калибра независимо от страны-производителя, что делает «Вену» очень привлекательной с точки зрения экспорта.

«Смерч»

Принятые на вооружение в 1987 году системы залпового огня БМ-30 «Смерч» на сегодняшний день считаются самой мощной реактивной артиллерией в мире. Установка за один залп способна обрушить на голову противника двенадцать 300-миллиметровых снарядов с кассетными, осколочно-фугасными или термобарическими боевыми частями весом по 250 килограммов каждая. Площадь поражения полным залпом — около 70 гектаров, а дальность стрельбы — от 20 до 90 километров. По оценкам экспертов, залп шести установок «Смерч» по своей разрушительной мощи сопоставим с тактическим ядерным взрывом.

© РИА Новости / Андрей Александров
Боевой пуск реактивных систем залпового огня «Смерч» на полигоне под Барановичами

Сейчас на смену «Смерчам» в войска поступают новейшие «Торнадо-С». В них предусмотрена возможность автономной коррекции траектории полета реактивных снарядов, осуществляемой газодинамическими устройствами по сигналам системы управления. Проще говоря, оружие, создаваемое для поражения площадных целей, стало высокоточным и может эффективно работать по точечным объектам.

Андрей Коц

Подпишитесь на нас Вконтакте, Facebook, Одноклассники

news24today.info

Современная артиллерия Часть I | lemur59.ru

Нынешний акцент на операциях на труднопроходимой местности привел к растущему интересу к легким 155-мм гаубицам, транспортируемым вертолетами, например на фото BAE Systems M777. Стоит отметить в этой связи, что корпус морской пехоты заказал больше M777A1/A2 (380 гаубиц) чем американская армия (273 гаубицы)

Имеющаяся материальная часть быстро устаревает, в тоже время многие армии прошли через радикальный процесс снижения численности и в некоторых случаях были полностью переведены на профессиональную основу. В рамках многонациональных операций делается повышенный акцент на развертывании миссий за рубежом. Постепенная стандартизация вооружения на основе единого калибра (155 мм) плюс несколько 105-мм моделей для специальных применений и остатки 152-мм систем в бывших странах Варшавского договора и российских/советских клиентов. Появление новых стандартов (в частности артиллерия 155 мм/52 калибр) и новые концепции (устанавливаемые на грузовые шасси самоходные гаубицы). Внедрение новых типов «интеллектуальных» боеприпасов дальнего действия наряду с высокоэффективными системами командования и управления. Все эти факторы говорят о широкомасштабном процессе модернизации ствольной артиллерии, включая материальные и оперативные доктрины. Этот процесс уже идет, планируется его ускорить в последующие годы за счет последовательного выполнения ряда важных программ.

В конце 80-х годов мировой парк артиллерии оценивался в свыше 122000 пушек и гаубиц, но это общее количество было поделено на две части: 78% буксируемых систем (большей частью 105 мм, 122 мм, 130 мм, 152 мм и 155 мм) и оставшиеся 22% – самоходные системы (122 мм, 152 мм, 155 мм и 203 мм, а также несколько «странных» моделей меньшего или большего калибра). Двадцать лет спустя общее количество сократилось на более чем 20%, примерно до 96000 штук, многие из них поставлены на длительное хранение.
Впрочем, интересно отметить, что этот процесс сокращения не был симметричным. Буксируемые средства приняли полный удар на себя, их количество сократилось с 95000 единиц со времен падения Берлинской стены до менее 67000 штук на сегодняшний день, тогда как количество самоходных систем фактически увеличилось на 8% (с 27000 до более чем 29000 штук).

Оперативные, технологические и коммерческие тенденции

В настоящее время на мировом рынке и вооружении армий мира присутствуют три основных класса систем ствольной артиллерии и каждому из них сопутствует собственная оперативная доктрина: буксируемые системы, гусеничные самоходные системы и колесные самоходные системы. Соответствующие преимущества и недостатками первых двух классов очень хорошо известны и признаны, и, таким образом, эти классы не находятся в прямой конкуренции друг с другом, ни в коммерческих, ни в оперативных смыслах. Буксируемые системы менее дороги и проще в использовании, они обычно разворачиваются для обеспечения огневой поддержкой легких подразделений (мотострелки, горные подразделения, парашютные войска, морская пехота и т.д.), в то время как гусеничные самоходные гаубицы (СГ) обычно являются компонентом обеспечения тяжелых механизированных и бронетанковых войск. Впрочем, голландские системы PzH-2000 показали превосходные результаты в Афганистане при выполнении противоповстанческих операций, которые полностью отличаются от традиционного поля боя, для которого эти гаубицы были созданы. В тоже время колесные СГ находятся в самом сердце обещанной (но еще в основном не начавшейся) революции. Эти системы с одной стороны предлагаются в качестве выигрышной замены буксируемым системам (кроме нескольких особых случаев, когда сверхлегкие гаубицы необходимы), а с другой стороны они постепенно «отъедают» рыночную долю своих гусеничных аналогов, используя с выгодой свою лучшую стратегическую мобильность и, таким образом, пригодность для развертывания за рубежом.

Хотя подавляющее большая часть артиллерийских систем в нынешних материальных запасах до сих пор гусеничная, менее чем за 10 лет количество 155-мм колесных систем фактически увеличилось вчетверо. Подтверждением такой ярко выраженной мировой тенденции является то, что на колесную артиллерию приходит всё больше заказов при одновременном сокращении заказов на тяжелые буксируемые системы. Доля последних, по всей видимости, все больше и больше сокращается на мировом рынке, особенно если они не имеют ВСУ (вспомогательная силовая установка), которая позволяла бы выполнять, по крайней мере, короткие автономные передвижения.

Вторая важная мировая тенденция – это вышеупомянутое постепенное ограничение на рынке набора стандартных калибров. Хотя устаревшие калибры (75 мм, 76 мм, 85 мм, 88 мм) по-прежнему имеют некую долю в мировых запасах, остается некоторое количество 170-мм и 240-мм стволов, современный парк в основном базируется на шести разных калибрах для буксируемой артиллерии и семи калибрах для самоходных гаубиц. Кроме того, даже внутри каждого калибра существуют несколько различных стандартов касательно объема каморы и длины ствола, что ведет к многочисленным конфигурациям и моделям (не менее 36 для 155-мм артиллерии!).

Это довольно хаотичное многообразие постепенно меняется, по крайней мере, во всем мире новые заказы включают два или три (максимум четыре) основных калибра. В частности, стандарт НАТО 155 мм/52 кал быстро становится предпочтительным стандартом артиллерии. Кстати даже китайские и российские производители в настоящее время предлагают артиллерийские орудия, соответствующие этому стандарту.

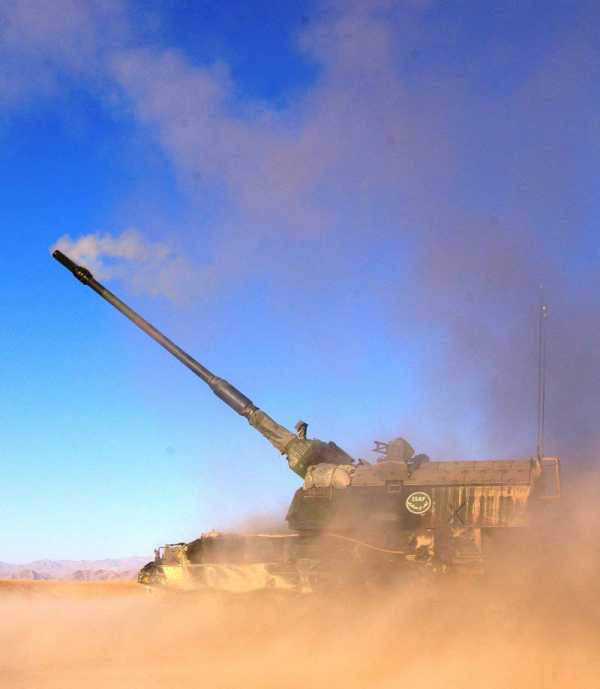

В июне 2007 года голландская СГ PzH 2000 стреляет по позициям Талибана в Афганистане. СГ PzH 2000 с той поры получила прозвище «длинная рука международных сил содействия безопасности в Афганистане»

Одним из основных оперативных преимуществ устанавливаемых на грузовое шасси СГ является легкая авиатранспортируемость. На фото показаны первые три системы CAESAR прибывшие в Кабул 1 августа 2009 года для поддержки французского контингента

Калибры, находящиеся на вооружении
Буксируемая артиллерия

В мире основное вооружение этого типа включает калибры 105 мм (на вооружении 83 стран), 122 мм (69 стран), 130 мм (39 стран), 152 мм (36 стран) и 155 мм (59 стран), тогда как полдюжины стран до сих пор располагают 203-мм системами.

Таким образом, 105-мм модель остается самым распространенным артиллерийским калибром в мире, хотя его доля в мировой книге заказов сильно сокращается в связи с появлением сверхлегких 155-мм гаубиц, и что более важно, вследствие конкуренции со стороны современных минометов (в частности 120-мм нарезных образцов). Две самые распространенные 105-мм гаубицы, итальянская M56 и американская M101, были созданы более чем полвека назад и уже не производятся. Более современные модели с лучшими характеристиками, например британская L118 Light Gun (с индийским клоном Light Gun и американским вариантом M119) и французская Nexter 105 LG1, остаются в производстве для вооружения легких подразделений, но, по меньшей мере, что касается основных армий, существует тенденция по их замене на сверхлегкие 155-мм модели. Южноафриканская Denel G7 находится в своем собственном классе и скорее является конкурентом 155 мм/39 калибра орудия, предназначенного как для буксируемых, так и колесных систем, касательно эквивалентной дальности (около 30 км со снарядом с донным газогенератором).

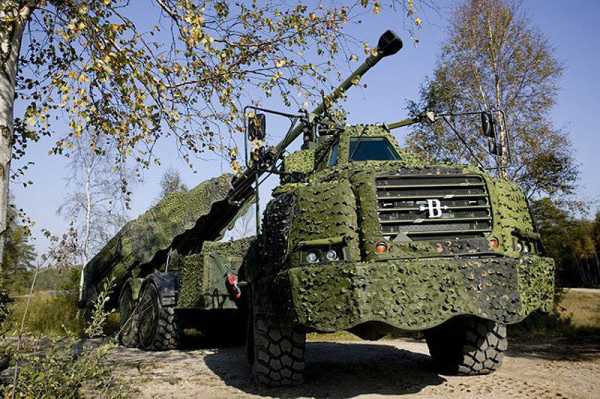

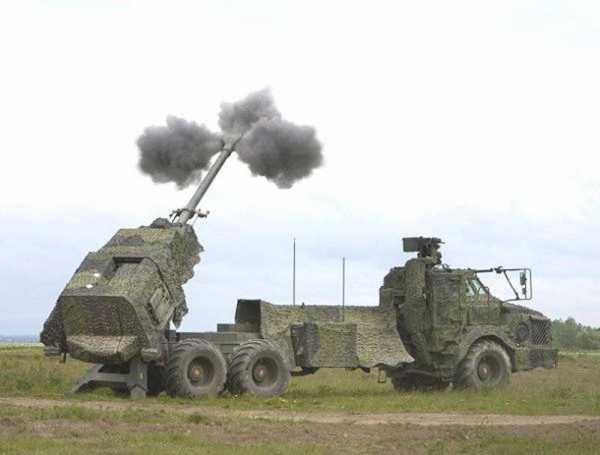

СГ ARCHER 155-мм/52 калибра от BAE Systems Bofors . Самоходная гаубица на колесном сочлененном шасси оборудована продвинутым автоматом заряжания, позволяющим отстреливать по 20 снарядов без покидания экипажем защищенной кабины. Шведская и норвежская армии заказали по 24 таких системы

Гусеничная самоходная артиллерия

Мировые запасы самоходной гусеничной артиллерии включают системы: 105 мм (в 7 странах), 122 мм (33 страны), 130 мм (2 страны, но это временное положение), 152 мм (23 страны), 155 мм (46 стран), 175 мм (6 стран) и 203 мм (19 стран). Довольно очевидно, что 105 мм, 130 мм и 175 мм системы исчезнут в ближайшем будущем, тогда как 203-мм системы могут остаться на вооружении до истечения срока хранения боеприпасов к ним. Большое число 122-мм систем (большей частью 2С1 Гвоздика) остаются в эксплуатации в бывших странах Варшавского договора и у советских/российских заказчиков; они всё больше рассматриваются как устаревшие и таким образом представляют интерес только для стран с ограниченными финансовыми средствами и скромными оперативными требованиями. На сегодняшний день борьба ведется только между двумя калибрами и двумя военными концепциями, между Россией и Китаем с 152 мм с одной стороны и Западом с 155 мм с другой, последний калибр всё больше распространение (155-мм системы в настоящее время представляют более трети мирового парка гусеничных СГ). Что касается конкретных моделей, то семейство M109 до сих пор занимает львиную долю существующего парка, до конца 80-х годов оно полностью доминировало в своем секторе. В настоящее время всё больше гаубиц этого семейства с успехом заменяются более современными и эффективными моделями.

Колесная самоходная артиллерия

Концепция колесной самоходной артиллерии изначально рассматривалась как некая форма причудливости (когда были представлены первые системы, например чехословацкая DANA (152 мм) и позднее южноафриканская G6 (155 мм/45 кал)), но с течением времени составила грозную и заслуживающую доверия конкуренцию буксируемым и гусеничным СГ, хотя и по разным причинам. Преимущества перед буксируемыми орудиями состоят в лучшей живучести (личный состав под прикрытием брони, по крайней мере, в движении, меньше время перехода с походного положения на позицию для стрельбы и наоборот), более высокой тактической мобильности и упрощенной логистике (один грузовик транспортирует орудие, расчет, начальный боезапас и систему управления), тогда как преимущества перед гусеничными системами состоят в более низкой вероятности обнаружения, сниженных эксплуатационных расходах, в упрощенных требованиях к обслуживанию и лучшей стратегической мобильности.

Системы, находящиеся на вооружении, поделены между 152-мм (4 страны) и 155-мм (9 стран) моделями, хотя также существуют промышленные предложения для колесных самоходных систем калибра 105 мм или 122 мм. До сих пор было десятью странами заказано всего около 1000 систем и потенциальный рынок колесных систем может оцениваться еще в 1000 штук в течение следующих 10 лет.

Буксируемая гаубица Soltam ATHOS может быть оснащена ВСУ для того, чтобы получить возможность независимого передвижения

Как было заявлено, сингапурская легкая гаубица PEGASUS – это первое в мире самоходное и транспортируемое вертолетом легкое 155-мм орудие

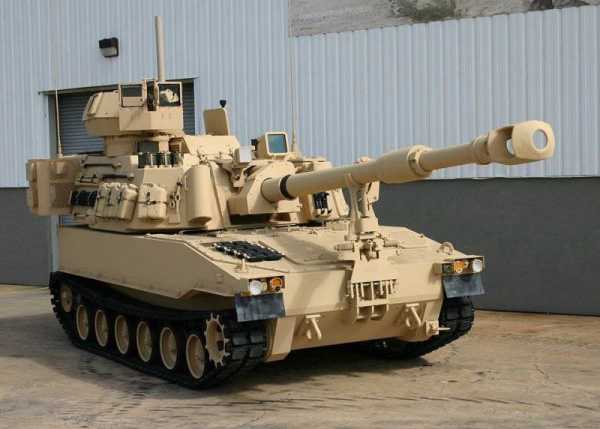

Компания BAE Systems показала первую модернизированную 155-мм СГ M-109 PIM (PALADIN Integrated Management), церемония состоялась на заводе в Нью-Йорке 20 января 2010 года. Компании был выдан контракт стоимостью 63,9 миллиона долларов в августе 2009 года на изготовление семи прототипов PIM (пять СГ и две машины загрузки боеприпасов). В PIM используются существующее основное вооружение и конструкция кабины M-109A6 PALADIN, при этом заменены устаревшие компоненты шасси новыми от M2/M3 BRADLEY. Модернизация PIM, кроме того, включает современную «цифровую архитектуру», надежные возможности выработки энергии, электроприводы горизонтального и вертикального наведения, электрический досылатель и цифровую СУО. Модернизация PALADIN будет выполняться совместно с компаниями Anniston Army Depot в Алабаме и BAE Systems

152 мм против 155 мм

То, что однажды было очень энергичным технологическим и коммерческим соревнованием между российским калибром 152 мм и западным 155 мм с тех пор сделало заметный поворот в пользу последнего, особенно с появлением стандарта НАТО 155 мм/52 калибр, имеющего баллистические характеристики, с которыми российская система не может сравниться.

Около 40 стран по всему миру уже заказали или сформулировали требования по современным 155-мм буксируемым или самоходным системам при возрастающем процессе стандартизации 52 калибра. Общее количество систем уже поставленных, существующих достоверных заказов и опционов на мировом рынке составляет примерно 4500 штук при оценке, что, по крайней мере, такое же количество будет добавлено в следующие 10-15 лет.

Китай, несмотря на то, что является лидирующим оператором, производителем и экспортером 152-мм артиллерийских систем, быстро отреагировал на меняющиеся тенденции и компания Norinco в настоящее время предлагает 155-мм модели, как гусеничную PLZ45, так и колесную Sh2 системы. Российские производители заявляют о наличии у них орудия 155-мм/45 калибра для экспортного варианта гусеничной системы 2С19M1.

Израиль и ЮАР следуют скорее интригующей коммерческой политике, предлагая на выбор несколько различных решений для своих 155-мм колесных гаубиц. Новый вариант Denel G6 доступен как со стволом 45 калибра, так и 52 калибра (последний, кроме того, может иметь две каморы сгорания разного объема), тогда как Soltam ATMOS 2000 может иметь ствол 39, 45 или 52 калибра.

Гусеничные самоходные системы

Линейка 155-мм гусеничных самоходных систем, доступная в настоящее время на рынке, может быть грубо разделена на два основных класса тяжелых (40 – 60 тонн) и средних (25 – 40 тонн) машин. Тяжелые системы включают:

KMW/Rheinmetall PzH 2000 (Германия). Это самая тяжелая (55,3 тонны) и самая дорогая самоходная гаубица доступная в настоящее время, но также конечно самая продвинутая и эффективная касательно автоматической работы, огневого могущества и живучести. До сих пор она была принята Германией (185 систем), Италией (2 x 68 систем изготовленных по лицензии компанией ОТО Melara), Нидерландами (57 систем, впоследствии количество уменьшено до 24) и Грецией (24).

Хотя потенциальный рынок для систем с такими возможностями и стоимостью неизбежно ограничен, PzH 2000 определенно получит заказы в будущем от тех армий, которые хотят (и могут себе позволить) поддержать свои тяжелые бронетанковые подразделения системой 155 мм/52 калибра с наивысшими возможностями.

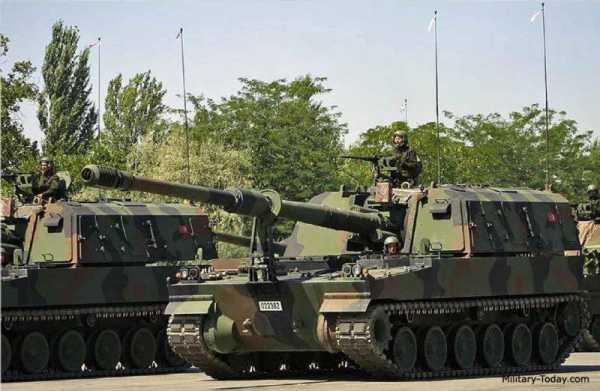

K9 THUNDER от компании Samsung Techwin (Южная Корея). Она весит 47 тонн в боеготовой конфигурации, гаубица K9 также собирается по лицензии в Турции под обозначением T155 FIRTINA. Эти две страны заказали в совокупности 850 машин, то есть примерно 20% от всей текущего объема заказов СГ, который, скорей всего, в ближайшем будущем вырастет еще за счет дополнительных заказов других экспортных заказчиков.

И в настоящее время легкая 105-мм артиллерия необходима для легких подразделений, например десантных войск. На фото британские солдаты, служащие в G Battery, 7-ой десантной парашютной дивизии стреляют из своей 105-мм Light Gun прямой наводкой

BAE Systems AS90 (Великобритания). Всего 179 гаубиц AS90 было поставлено в британскую армию и 96 из них впоследствии были модернизированы за счет установки орудия 52 калибра, заменившего оригинальную модель 39 калибра (масса увеличилась до 45 тонн). Такая же башня BRAVEHEART с пушкой 155-мм/52 калибра должна была быть установлена компаниями Huta Stalows Wola и XB Electronics на польский концепт KRAB массой 52 тонны. Он представляет собой модифицированное шасси основного боевого танка (ОБТ) T-72 с системой командования и управления AZALIA.

Средние системы включают:

SSPh2 PRIMUS (Сингапур). Эта система массой 28,3 тонны с пушкой 155-мм/39 калибра была разработана компаниями Singapore Defence Science and Technology Agency и SI Kinetics основываясь на специфических требованиях сингапурской армии, в которых определена общая масса менее 30 тонн и максимальная ширина менее 3 м для сохранения совместимости с местной дорожной инфраструктурой (особенно мостами) и рельефом местности.

PRIMUS находится на вооружении сингапурской армии (54 системы), и производство для местных нужд, по всей видимости, завершено. Об экспортных заказах не сообщается.

Norinco PLZ45 (Type 88) (Китай). В 1997 году PLZ45 вызвала небольшую сенсацию, победив американские и европейские модели в конкурсе кувейтской армии (51 система). Победившее предложение Norinco было основано на существующей 152-мм модели, впрочем, она была модифицирована для того, чтобы принять такой же ствол 155-мм/45 калибра, какой установлен в буксируемой пушке Type 89 (PLL01). Система с тех пор продана в Бангладеш (количество неизвестно) с поставками к 2011 году, в то время как слухи о возможной продаже в Саудовскую Аравию не подтвердились.

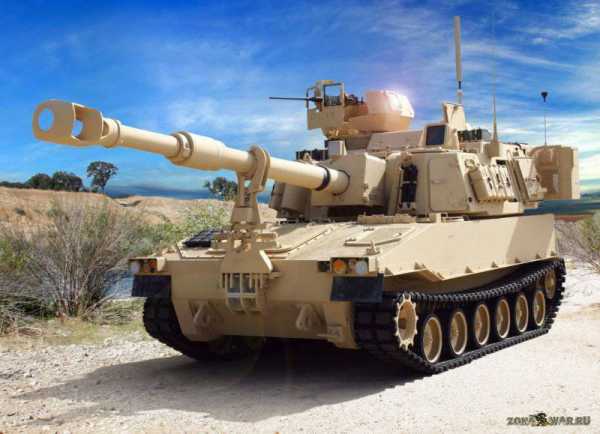

M109 PIM компании BAE Systems (бывшая United Defense) (США). M109 PIM (PALADIN Integrated Management) представляет собой новейшую (на данный момент) версию «вечной» серии M109, чьей оригинальной конструкции в настоящее время свыше 60 лет. Компании BAE Systems был выдан контракт стоимостью 63,9 миллионов долларов в августе 2009 года на производство семи прототипов машин PIM, первая изготовлена в январе 2010 года.

PRIMUS была создана для соответствия строгим требованиям дорожной проходимости сингапурской армии. Это в основном послужило причиной выбора орудия 39 калибра, а не более современного и с высокими характеристиками орудия 52 калибра

Гаубица Denel G6-52 имеет пушку 155-мм/52 калибра и доступен вариант с огневой каморой объемом 25 литров, что позволяет достичь дальности 67 км со снарядом VLAP (Velocity-enhanced Long-range Artillery Projectile – артиллерийский дальнобойный снаряд с увеличенной скоростью)

В PIM установлено существующее основное вооружение и башня от M109A6 PALADIN (скорее радикальная реконструкция/модернизация существующих машин, чем новый продукт), устаревшие компоненты шасси в ней заменены современными от БМП M2/M3 BRADLEY. В PIM интегрирована современная «цифровая архитектура», повышена надежность выработки энергии, установлены приводы вертикального и горизонтального наведения, досылатель с электроприводом и цифровая СУО. Модернизация PIM гарантирует максимальную унифицированность с существующими системами в бронетанковой бригаде HBCT (Heavy Brigade Combat Team), снижает логистическую нагрузку и стоимость эксплуатационного обслуживания за счет замены устаревших компонентов в шасси. PIM также является первой серийной машиной, оснащенной улучшенной системой управления электропотреблением от BAE Systems, представляющую собой первую реализацию требования американской армии по общей модульной энергетической системе CMPS (Common Modular Power System).

Модернизация парка PALADIN выполняется в сотрудничестве с компанией Anniston Army Depot и на заводах BAE Systems.

С отменой программы по 155-мм/38 калибра гаубице XM1203 (NLOS Cannon), PIM в настоящее время является единственной программой по самоходной артиллерийской системе в США.

KMW Artillery Gun Model (AGM)/DONAR (Германия). AGM находится в собственном классе, так как является промышленным предложением для автономной башни 155-мм/52 калибра, которая может устанавливаться на различные гусеничные и колесные шасси с целью получения СГ среднего класса, совместимых с авиатранспортированием в самолете A400M. Система сохраняет такой же ствол, массу откатных частей и гидравлический досылатель какие имеются на PzH 2000. В системе установлена модифицированная версия автомата заряжания, для гаубицы используются снаряды и модульные метательные заряды согласно спецификациям совместного меморандума по баллистике. Демонстрационный образец был реализован на базе модифицированного шасси MLRS (РСЗО).

В 2008 году компании KMW и General Dynamics Europe Land Systems (GDELS) объединили силы и объявили о создании DONAR, новой гусеничной самоходной системы, полученной за счет установки башни AGM на модифицированное шасси БМП ASCOD 2. При боевой массе 35 тонн (включая боезапас с 30 снарядами и 145 зарядами), в DONAR все операции автоматизированы (включая заряжание снарядов и зарядов), экипаж всего два человека, башня управляется дистанционно находящимся в корпусе оператором. На основе этих характеристик и возможностей было заявлено, что DONAR «перевернула сегодняшнее представление об артиллерии». На сегодняшний день не сообщается о заказах ни на AGM, ни на DONAR.

lemur59.ru

PzH-2000 – одна из лучших и самых скорострельных САУ мира » Военное обозрение

Разработка новой САУ PzH-2000, которая должна была заменить устаревающую американскую САУ М109, началась в 1987 году. Победа в контракте на производство самоходных гаубиц досталась компании «Вегманн». 4 прототипа новой САУ были переданы заказчику уже в 1994 году. В том же году все 4 машины успешно преодолели полигонные испытания и были рекомендованы к проведению войсковых испытаний. До конца февраля 1995 года 2 машины эксплуатировались в достаточно сложных климатических условиях при низких температурах в Канаде на полигоне Шило. Летом 1995 года те же 2 машины были отправлены на полигон Юма в США, здесь САУ были испытаны в условиях жаркой аризонской пустыни. Параллельно 2 других машины проходили войсковые испытания в Германии. Окончательное решение о запуске САУ в серию было принято в конце 1995 года. Бундесвер сделал заказ на 185 самоходок PzH-2000. В последствии данные гаубицы были приобретены Италией, Нидерландами и Грецией.

Главным вооружением PzH-2000 выступает смонтированная в баше кругового вращения 155-мм гаубица с длиной ствола 52 калибра (чуть более 8 метров), разработанная компанией «Рейнметалл индастри». Канал орудия хромирован, что продлевает его эксплуатацию, препятствует износу ствола. Объем зарядной камеры равняется 23 литрам. На конце орудийного ствола смонтирован специальный щелевой дульный тормоз нового образца, который уменьшает интенсивность вспышки при покидании снарядом ствола орудия и увеличивает начальную скорость снаряда. Полуавтоматический клиновый затвор оснащается магазином на 32 стандартных капсюля-детонатора с кольцевым конвейером, который используется для их подачи и удаления. Ряд параметров ствола, таких как температура зарядной каморы контролируется автоматикой и используются для управления АЗ. В вертикальной плоскости ствол орудия может наводиться в диапазоне от -2,5 до +65 градусов.

Компанией «Рейнметалл» была создана система многослойной закладки метательного вещества заряда (MTLS), которая позволяет увеличить скорострельность, препятствует образованию нагара в канале ствола и его быстрому износу, увеличивает дельность стрельбы и ликвидирует опасность возгорания. Метательный заряд для гаубицы PzH-2000 включает в себя 6 модулей MTLS. Максимальная дальность ведения огня стандартным снарядом L15A2 составляет 30 км., а активно-реактивными боеприпасами – около 40 км. Помимо специально разработанных модульных зарядов могут применяться и обычные натовские.

Магазин автомата заряжания САУ PzH-2000 рассчитан на 60 выстрелов 155-мм калибра. Из боеукладки в кормовой части самоходки выстрелы извлекаются и автоматически поступают в магазин. В рамках огневых испытаний гаубицы, проводившихся в октябре 1997 года, ее скорострельность составила 12 выстрелов за 59,74 секунды и 20 выстрелов за 1 минуту 47 секунд – выдающийся результат. При этом все этапы заряжания могут производиться в ручном, полуавтоматическом и автоматическом режимах.

Рабочее место командира САУ оснащается графическим дисплеем с удобным MICMOS интерфейсом, который позволяет обеспечивать взаимодействие с бортовым компьютером посредством вывода на экран разных меню. При работе установки в автоматическом режиме наведение на цель могут производить 2 члена экипажа. Применяя введенные или вычисленные данные, бортовой компьютер машины может самостоятельно переводит орудие с одной цели на другую. На люльке гаубицы смонтирована система ориентации и наведения, которая автоматически определяет пространственное положение ствола орудия и устанавливает точку начала координат, которая необходима для процесса полуавтоматического и автоматического наведения на цель. Помимо этого самоходная гаубица PzH-2000 оснащается внутренней системой навигации и глобальной системой позиционирования (GPS).

Проведенные в последнее время различные исследования показывают, что с учетом только таких показателей, как дальность стрельбы, скорострельность, размер возимого боезапаса, САУ PzH-2000 обладает огневой мощью, которая сравнима с 3 самоходками М109 последних модификаций. Более того, немецкая артсистема имеет куда больше шансов уцелеть на поле боя, благодаря высокой подвижности, лучшему бронированию, возможности действовать как в роли стационарной огневой точки, так и в роли мобильной системы вооружения. Бортовая система самоходки позволяет ей действовать независимо от внешних корректировщиков и артиллерийских наблюдателей. Во время боя автоматическая система наведения осуществляет ввод соответствующих поправок после каждого произведенного выстрела.

Технические характеристики САУ PzH-2000

Масса: 55,3 т.
Габаритные размеры:
Длина 11,669 м. (с пушкой вперед), ширина 3,48 м., высота 3,40 м.
Экипаж: 3-5 чел.
Вооружение: 155-мм орудие L-52, 7,62-мм пулемета MG3
Скорострельность с модифицированным приводом заряжания выстрелов:
— 3 выстрела за 8,4 секунды,
— 12 выстрелов за 59,7 секунд,
— 20 выстрелов за минуту и 47 секунд,

Пополнение боезапаса: 10 минут и 50 секунд.
Максимальная дальность стрельбы: стандартными боеприпасами – 30 км., активно-реактивными более 40 км. Рекорд стрельбы активно-реактивным боеприпасом 56 км.
Боекомплект: 60 снарядов, 2000 патронов к пулемету.
Двигатель: восьмицилиндровый дизельный двигатель с турбо-наддувом МТU 881 мощностью 1000 л.с.
Максимальная скорость: по шоссе – 61 км/час, по пересеченной местности – 45 км/ч.
Запас хода: по шоссе – 420 км.

Использованы источники:
www.detavlad.ru/item/139
www.btvt.narod.ru/4/pzh3000.htm
www.kubinkamuseum.ru/index.php?option=com_content&view=article&id=99&Itemid=313

topwar.ru

Большие пушки (Самоходные артиллерийские системы в современных условиях)

Автор:

Категории: Артиллерия

Мобильные артиллерийские системы до сих пор играют важную роль на поле боя, несмотря на применение БЛА и других передовых систем и технологий.

Традиционно самоходные артиллерийские системы устанавливались на гусеничные шасси, но все большее число пользователей в настоящее время ставят на вооружение колесные варианты, имеющие лучшую стратегическую мобильность и меньшую стоимость всего срока эксплуатации.

Некоторые операторы, включая Францию, Норвегию и Швецию, уже приняли решение заменить свои нынешние буксируемые и гусеничные артиллерийские системы на колесные варианты. Впрочем, ожидается, что гусеничные системы еще многие годы останутся на вооружении, ведь большинство пользователей модернизируют свои системы с целью увеличения их срока службы.

Новейшие самоходные артиллерийские установки (САУ) как правило, имеют на борту компьютеризированную систему управления огнем (СУО), которая включает систему наземной навигации, позволяющую выполнять самостоятельно огневые задачи, а также развертываться в составе батареи или дивизиона.

Вдобавок к стрельбе обычными боеприпасами, например осколочно-фугасными, дымовыми и осветительными, в некоторых странах существует тенденция иметь на вооружении более точные артиллерийские боеприпасы. Инвестиции скорее направляются на закупку новых боеприпасов и улучшенных средств наведения и слежения за целями, чем на новые платформы.

Подходящая артиллерия

Тип артиллерийской системы, развертываемой в боевых действиях, зависит от типа местности и набора уничтожаемых целей.

В Афганистане, например, буксируемая артиллерия и минометы более широко распространены, чем гусеничное самоходное вооружение, поскольку они могут быть быстро доставлены вертолетом. Нидерландская армия развернула несколько гаубиц на гусеничном ходу Krauss-Maffei Wegmann PzH 2000 в Афганистане, которые в настоящее время заменены гаубицами немецкой армии, в то время как французская армия развернула свои колесные гаубицы CAESAR в Афганистане и северном Ливане.

В связи с повышенным вниманием к колесным платформам, число серийно выпускающихся и предлагаемых на рынке полностью гусеничных САУ резко уменьшилось за последние десять лет.

Система PLZ45 155 мм/45 кал разработки китайской компании North Industries Corporation (NORINCO) стоит на вооружении китайской армии; она была экспортирована, по крайней мере, в две страны – Кувейт и Саудовскую Аравию.

Максимальная дальнобойность зависит от сочетания снаряд/заряд, но обычно составляет 39 км при стрельбе калиберным снарядом увеличенной дальности с донным газогенератором (ERFB-BB). Для поддержки PLZ45 был разработана и поставлена в производство транспортно-заряжающая машина PCZ45; она может возить дополнительные 90 155-мм снарядов и зарядов, которые могут быть быстро поданы в артиллерийскую установку PLZ45.

Новейшая гусеничная артиллерийская система NORINCO PLZ52, вооруженная 155 мм/52 кал пушкой, отличается новым корпусом и имеет полную массу 43 тонн против 33 тонн у оригинальной PLZ45.

PzH 2000 в настоящее время сменила устаревшие гусеничные САУ, эксплуатируемые немецкой армией. Пушка 155 мм/52 калибра устанавливается в башню в задней части корпуса; при наведении башня может быстро поворачиваться на 360°. Возимый боекомплект составляет 60 штук 155-мм снарядов и зарядов.

Примерно 185 гаубиц PzH 2000 были изготовлены для немецкой армии с экспортными поставками в Грецию (24), Италию (70) и Нидерланды (57). Производство завершено, но может быть заново начато. В результате реструктуризации у Нидерландов появилось несколько лишних систем.

Вопросы подвижности

Несмотря на то, что PzH 2000 является очень эффективной 155-мм САУ, она со своими 55 тоннами слишком тяжела для быстрого развертывания. По этой причине компания Krauss-Maffei Wegmann в инициативном порядке разработала 155 мм/52 кал пушку Artillery Gun Module (AGM), ее первый экземпляр был изготовлен в 1994 году. AGM – это дистанционно управляемая башня, вооруженная такой же орудийной установкой Rheinmetall 155 мм/52 калибра, как и гаубица PzH 2000 и оснащенная полностью автоматической системой обработки боеприпасов, которая вначале заряжает снаряд и затем досылает модульный заряд MCS (Modular Charge System).

Возимый боекомплект составляет 30 155-мм снарядов плюс заряды MCS; максимальная скорострельность пушки может составлять 8 выстрелов в минуту, при этом все функции наведения и заряжания выполняются дистанционно. Первый экземпляр AGM был установлен на резервное шасси РСЗО и имел боевую массу около 30 тонн.

Дальнейшее развитие системы привело к появлению САУ Donar, которая по сути своей является AGM, установленной в специальный корпус на базе БМП Pizarro, разработанный General Dynamics Land Systems Europe – Santa Bárbara Sistemas.

Иран разработал и начал производить, по меньшей мере, две полностью гусеничные самоходные артиллерийские системы, Raad-2 155 мм и Raad-1 122 мм, последняя имеет башню схожую с башней установленной на широко распространенную российскую 122-мм 2С1 Гвоздика.

Подразделение компании Samsung Techwin по оборонным программам изготовило по лицензии 1040 самоходных 155 мм/39 кал установок M109A2 BAE Systems, они до сих пор стоят на вооружении корейской армии.

Эти установки в настоящее время дополнены 155-мм/52 калибра САУ K9 Thunder, которая имеет полную массу 46,3 тонны и установленное в башне 152 мм/52 кал орудие, оборудованное автоматической системой обработки боеприпасов, при этом заряды загружаются вручную. Всего в боекомплект входят 48 снарядов и зарядов. В турецкой армии также стоит на вооружении вариант гаубицы K9 Thunder местного производства названный Firtina.

Российский экспорт

Новейшей САУ, поставленной на вооружение российской армии, является 152-мм 2С19, экспортируемая в несколько стран. Был разработан и испытан вариант вооруженный пушкой 155-мм/52 калибра западного стандарта, получивший обозначение 2С19M1.

Сингапур много лет был самодостаточным в артиллерийских системах. Компания ST Kinetics из этой страны разработала гусеничную САУ Primus 155 мм/39 кал, предположительно было поставлено в общей сложности 54 системы.

Сегодня, британская армия эксплуатирует только гусеничную систему AS90 от BAE Systems (прежняя Vickers Shipbuilding and Engineering) с орудием 155 мм/39 кал, которая обычно развертывается в дивизионах по шесть орудий. Всего было поставлено 179 систем, но на сегодня на вооружении стоят в общей сложности 132 гаубицы; система более не продвигается на рынок компанией BAE Systems. Башня AS90 с 155-мм пушкой использована для САУ Krab, разработанной в Польше для польской армии.

Американская армия приняла поставки 975 систем 155 мм/39 кал M109A6 Paladin от BAE Systems и соответсвующее число транспортно-заряжающих машин M992 FAASV (Field Artillery Ammunition Support Vehicle), базирующихся на модифицированном корпусе M109. Эту парочку должны были заменить современная 155-мм САУ Crusader и соответствующая транспортно-заряжающая машина (ТЗМ), но впоследствии их посчитали слишком тяжелыми и замена была отменена.

В рамках отмененной в настоящее время программе Боевые Системы Будущего разрабатывалась самоходная артиллерийская установка 155 мм/38 кал NLОSC, которая также была отменена. M109A6 Paladin будет заменена модернизированной установкой M109A6 Paladin Integrated Management (PIM), компания BAE Systems уже изготовила пять прототипов САУ M109A6 PIM и две ТЗМ FAASV. САУ состоит из нового корпуса, который включает компоненты БМП Bradley, и модифицированной башни от M109A6 Paladin в которой оставлено 155 мм/39 кал орудие.

При открытии финансирования ожидается, что примерно 440 САУ M109A6 Paladin PIM будут закуплены американской армией, решение о начальном производстве должно быть принято в конце 2013 года или начале 2014 года.

Меняющаяся тенденция

За последние несколько лет наметилась тенденция создания, разработки и производства колесных САУ. По сравнению со своими гусеничными аналогами они предлагают конечному пользователю значительные преимущества – традиционные САУ обычно требуют транспортеров тяжелого вооружения для развертывания на дальние расстояния, тогда как колесные системы могут развертываться самостоятельно. Сегодня, колесные САУ могут варьироваться от тяжелых хорошо защищенных систем до более легких, авиатранспортируемых, как правило, с защищенной кабиной и вооружением, устанавливаемым на незащищенной установке в задней части шасси. Они обычно оборудованы стабилизаторами-сошниками, которые опускаются на грунт перед открытием огня, большинство систем также оборудуются гидравлическим досылателем с целью снижения утомляемости экипажа и повышения скорострельности.

Однако, эти колесные САУ имеют и ряд недостатков по сравнению с их гусеничными аналогами, включая худшую проходимость и уменьшенный возимый боекомплект готовых выстрелов.

Сегодня NORINCO представляет на рынке самое большое семейство колесных СГ в мире, включая самую могущественную систему Sh2 155 мм/52 калибра на базе шасси 6×6 повышенной проходимости с полностью защищенной передней кабиной. Угол горизонтального наведения 155-мм орудия составляет 20°, углы вертикального наведения составляют от -3 до +70°. Заявлена максимальная дальнобойность при стрельбе калиберным снарядом увеличенной дальности с донным газогенератором – 41 км, боекомплект составляет 20 снарядов и 20 зарядов. Понятно, что САУ Sh2 стоит на вооружении китайской армии, и вполне возможно она была экспортирована в Мьянму.

Компания NORINCO также продвигает 122-мм САУ Sh3, которая имеет защищенную четырехдверную кабину и артустановку в задней части. Углы горизонтального и вертикального наведения которой соответственно составляют 22,5° и от 0° до +70°.

Такие же типы

Само 122-мм орудие в этой установке такое же, как и в китайской буксируемой артиллерийской системе Type 86 (вариант российской Д-30), не говоря уже о многочисленных устаревших китайских гусеничных системах.

Китайская армия также имеет на вооружении 122-мм САУ Type 86, которую продвигала на рынке компания Poly Technologies. Она представляет собой достаточно типичную систему, состоящую из шасси грузовика 6×6 с установленной незащищенной кабиной впереди и верхней частью стандартной буксируемой гаубицы Type 86 в задней части. Перед началом стрельбы с каждой стороны опускаются сошники, при этом орудие может стрелять только поверх задней части шасси.

На экспортный рынок нацелена 105-мм СГ SH5 6×6, она имеет схожую компоновку с 122-мм Sh3, но установлена на немного отличающееся шасси, которое имеет передние и задние управляемые колеса. Пушка 105-мм /37 кал при стрельбе американским осколочно-фугасным боеприпасом M1 имеет максимальную дальнобойность 12 км, которая может быть увеличена до 18 км при использовании снаряда с донным газогенератором, возимый боекомплект составляет 40 выстрелов.

Компания Nexter в инициативном порядке разработала артиллерийскую систему CAESAR 155 мм/52 кал, ее первый технологический прототип впервые был продемонстрирован в 1994 году. Пушка 155 мм/52 кал установлена в задней части шасси, после развертывания на позиции для стрельбы угол по азимуту составляет 17°, вертикальные углы от -3 до +66°. Максимальная дальнобойность при стрельбе калиберным снарядом увеличенной дальности достигает 42 км, боекомплект состоит из 18 155-мм снарядов и соответствующих зарядов, готовых к стрельбе.

Французское минобороны выдало компании контракт на пять предсерийных систем, которые были поставлены в 2002 – 2003 годах. Затем в 2008 – 2011 годах были поставлены 72 серийных системы, они базировались на шасси грузовика Renault Trucks Defense Sherpa 6×6 с защищенной кабиной.
Существуют долгосрочные цели французской армии по замене всех своих оставшихся 155-мм гусеничных AUF1 TA и буксируемых TR от Nexter на СГ CAESAR. В будущем в компании надеются получить дополнительный заказ на 64 гаубицы CAESAR, которые могли бы быть поставлены в период с 2015 по 2020 год.

Таиландская армия приняла начальную партию из шести СГ CAESAR, которые также базируются на шасси Sherpa. Национальная гвардия Саудовской Аравии заказала в общей сложности 136 гаубиц, но они установлены на шасси повышенной проходимости Mercedes-Benz Unimog 6×6, последняя партия из 32 систем будет собрана в Саудовской Аравии. В конце 2012 года было также объявлено о том, что Индонезия заказала в компании Nexter 37 СГ CAESAR.

Иранские разработки. И не только

Иран недавно разработал 155 мм САУ 6×6, состоящую из шасси грузовика с бескапотной кабиной и стандартной иранской буксируемой 155 мм/39 кал артиллерийской системой HM41 установленной сзади. После опускания большого сошника с гидроприводом на грунт перед началом стрельбы орудие может стрелять только по фронтальной дуге.

Израильская компания Soltam Systems (в настоящее время подразделение Elbit) имеет многолетний опыт проектирования, разработки и производства буксируемых и самоходных артиллерийских систем. Компания в настоящее время может предложить потенциальным покупателям законченную артиллерийскую систему не только с вооружением и боеприпасами, но и с СУО, включая передовых наблюдателей. В настоящее время, на экспортный рынок изготавливается автономная гаубица на грузовом шасси ATMOS 2000 (Autonomous Truck Mounted Howitzer System 2000), которая может устанавливаться на грузовое шасси повышенной проходимости 6 x 6 с бескапотной кабиной, которая, как правило, имеет защиту.

В задней части шасси устанавливаются 155-мм орудия 52, 45 или 39 кал с приводами по вертикали и горизонтали и гидравлическим досылателем. С каждой стороны платформы имеется гидравлический сошник, опускающийся на грунт перед началом стрельбы.

Для румынского рынка ATMOS переименована в систему 155 мм/52 кал ATROM, базирующуюся на румынском шасси 6 x 6; по всей видимости, производство этой гаубицы для армии этой страны пока не начато.

Итальянская армия имеет большой парк бронированных машин 8 x 8, включая 105-мм артиллерийскую установку Centauro, а также все увеличивающееся число БМП Freccia. С целью обеспечения для этих подразделений возможностями высокомобильного огня непрямой наводкой компания Oto Melara разрабатывает 155-мм сверхлегкую колесную гаубицу, типичный макет которой был показан на выставке Eurosatory 2012.

Первый выставочный экземпляр башни, вооруженный пушкой 155-мм/39 калибра, был установлен на корпусе от артиллерийской 105-мм системы Centauro. В башне может устанавливаться автоматическая система подачи боеприпасов, позволяющая достичь скорострельности 8 выстрелов/мин.

Сербская система

Вдобавок к производимому широкому семейству буксируемых артиллерийских систем, включая комплекты для модернизации, сербская компания Yugoimport разработала колесную САУ NORA B-52 155-мм/52 кал, которая продана, по меньшей мере, двум зарубежным покупателям. Система устанавливается на шасси грузовика повышенной проходимости 8×8 и обычно стреляет назад по горизонтальной дуге 30° и при вертикальных углах от -5° до +65°.

В 70-х годах бывшая Чехословакия стала одной из первых стран, разработавшая колесную артиллерийскую систему с 152-мм пушкой ZTS Dana на базе шассе грузового автомобиля Tatra 8 x 8. У этой системы защищенное отделение для расчета было впереди, полностью защищенная башня в середине, а защищенное двигательное отделение сзади. Было изготовлено свыше 750 штук, они до сих пор стоят на вооружении Чехии, Грузии, Ливии, Польши и Словакии.

В результате дальнейших разработок появилась гаубица Zuzana 155-мм/45 калибра, которая была поставлена на Кипр и в Словакию, а совсем недавно была разработана её модификация САУ Zuzana A1 155-мм/ 52 калибра.

За исключением танка Olifant южноафриканская армия эксплуатирует исключительно колесные машины, включая гаубицу G6 155-мм/45 кал от Denel Land Systems, которая имеет боевую массу примерно 47 тонн и вооружена 155-мм/45 калибра пушкой, установленной в хорошо защищенной башне в задней части корпуса с возимым боекомплектом 45 выстрелов.

Всего для южноафриканской армии было изготовлено 43 гаубицы G6, было экспортировано 24 гаубицы в Оман и 78 гаубиц в ОАЭ. В ходе дальнейшего развития появилась гаубица G6-52 с пушкой 155-мм/52 кал с системой автоматической обработки боеприпасов, которая подает снаряды и модульные заряды MCS.

Экспортные надежды

Для экспортного рынка компания разработала гаубицу T5 Condor, которая обычно базируется на шасси грузовика Tatra 8×8 с устанавливаемой в задней части пушкой 155 мм/45 кал или 155 мм/52 кал.

Компания Rheinmetall Defence разработала колесную САУ Rheinmetall Wheeled Gun 52, при этом корпус разработан Industrial Automotive Design, а башня вооружена таким же 155 мм/52 кал орудием, что и немецкая PzH 2000.

Норвегия и Швеция заменяют свои нынешние парки артиллерийских систем гаубицей FH77 BW L52 Archer 6×6 от BAE Systems; каждая страна получила для начала 24 системы. Archer базируется на шасси грузовика Volvo 6 x 6 повышенной проходимости с защищенной кабиной и орудийной установкой 155 мм/52 кал позади, где также имеется боекомплект готовых снарядов и зарядов к ним. Установка имеет максимальную скорострельность до 8 выстрелов в минуту, все операции ведутся дистанционно из кабины.

В то время как самоходная артиллерийская система, возможно, имеет ограниченное применение в контрповстанческих операциях, она может стать ключевым игроком в традиционных маневренных операциях благодаря своей достаточной подвижности, а высокий уровень защиты позволяет действовать ей совместно с танками и БМП, для которых она обеспечивает огневую поддержку.

Источник: TopWar

www.metaljournal.com.ua
