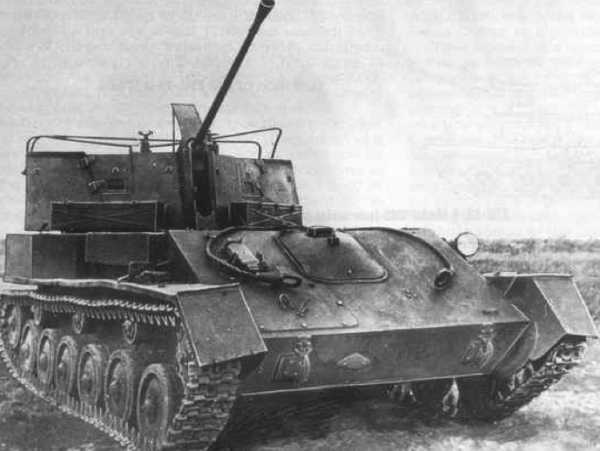

ЗСУ-37
Зенитная самоходная установка создана на базе САУ СУ-76М и принята на вооружение в 1944 г. Она имела отрытую башню с круговым вращением, оснащалась дальномером и радиостанцией. Всего было выпущено 75 машин. ТТХ ЗСУ: длина – 4,9 м; ширина – 2,7 м; высота – 2,1 м; клиренс – 315 мм; масса – 10,5 — 12,2 т; бронирование – 10-45 мм; тип двигателя – два 6 цилиндровых, карбюраторных «ГАЗ-202»; мощность двигателя – 140 л.с; удельная мощность – 11,7 л.с/т; скорость передвижения по шоссе – 42 км/ч; запас хода – 330 км; вооружение – 37-мм пушка 61-К обр.1939 г; боезапас – 320 выстрелов; экипаж – 4 человека.

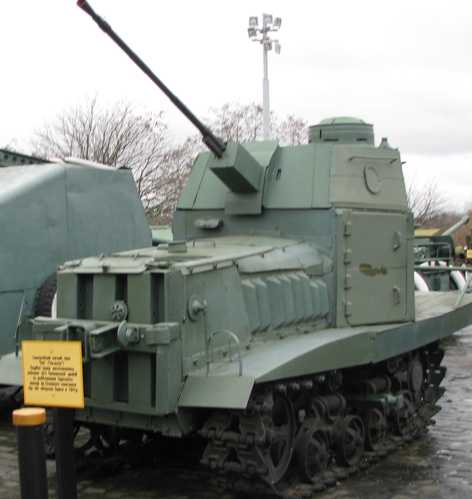

ЗСУ ХТЗ-16
Зенитная самоходная установка была создана в 1941 г. на базе трактора «СТЗ-3», обшитого бронелистами с установленным пушечным и пулеметным вооружением. Пушка имела ограниченные углы обстрела — чтобы навести ее на цель необходимо было разворачивать весь трактор. Всего было выпущено около 100 машин. ТТХ ЗСУ: длина – 4,2 м; ширина – 1,9 м; высота – 2,4 т; масса – 7 т; бронирование – 5-25 мм; тип двигателя — четырехцилиндровый, керосиновый; мощность двигателя – 52 л.с; скорость передвижения по шоссе – 20 км; запас хода – 120 км; основное вооружение — 45-мм танковая пушка 20-К; дополнительное вооружение – 7,62-мм пулемет ДП; экипаж – 2 — 4 человека.

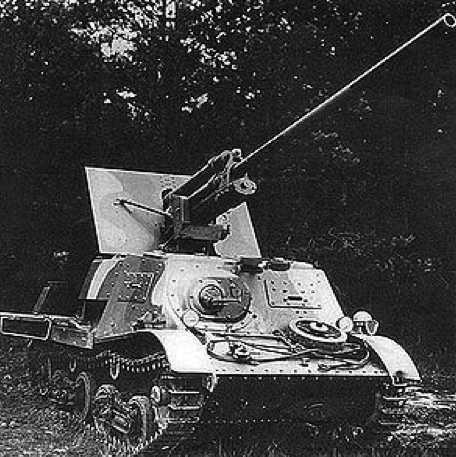

Противотанковая САУ ЗИС-30
САУ открытого типа была создана путем установки противотанковой пушки «ЗИС-2» на артиллерийском тягаче Т-20 «Комсомолец» и принята на вооружение в конце 1941г. Для большей устойчивости при стрельбе машина оборудовалась откидными сошниками. На крыше кабины устанавливался кронштейн крепления пушки по-походному. Всего было выпущено 101 машину. ТТХ САУ: длина – 3,5 м; ширина – 1,9 м; высота – 2,2 м; масса – 4 т; бронирование – 7-10 мм; тип двигателя — 6 цилиндровый карбюраторный; мощность – 50 л.с; удельная мощность – 12 л.с/т; скорость передвижения по шоссе – 60 км/ч; запас хода – 250 км; основное вооружение – 57-мм пушка ЗиС-2; дополнительное – 7,62-мм пулемет ДТ; экипаж – 4 — 5 человек.

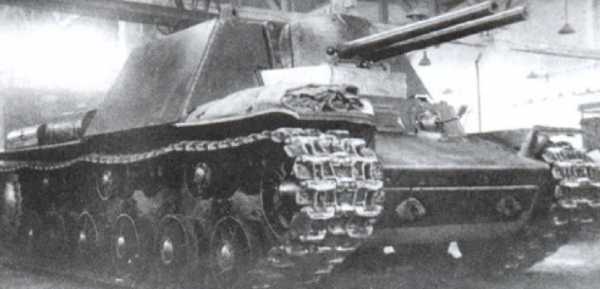

САУ КВ-7, первый вариант
САУ КВ-7, второй вариант
Опытная установка разработана в 1941 г. на шасси танка КВ-1 с двумя вариантами артиллерийского вооружения. Самоходная установка разрабатывалась как артиллерийская машина сопровождения танков с большой скорострельностью основного оружия. Она относилась к типу полностью за крытых самоходных установок и представляла собой модификацию танка КВ-1, отличаясь от него в основном отсутствием вращающейся башни, установленным вооружением, боекомплектом, броневой защитой, численностью экипажа и меньшей высотой машины. Первый вариант имел сразу три пушки: одну 76,2-мм Ф-34 и двух 45-мм орудий 20-К. Второй вариант установки был оснащен двумя одинаковыми пушками ЗиС-5. Всего было выпущено по одному экземпляру. ТТХ САУ: длина – 6,7 м; ширина – 3,2 м; высота – 2,5 м; клиренс – 440 мм; масса – 47,5 т; ширина гусениц – 700 мм; бронирование – 30-100 мм; тип двигателя — 12 цилиндровый дизель; мощность – 600 л.с; удельная мощность – 13 л.с/т; скорость передвижения по шоссе – 34 км/ч; запас хода – 225 км; экипаж – 6 человек. Вооружение первого варианта: основное вооружение – одна 76-мм пушка Ф-34, две 45-мм пушки 20-К; боезапас – 93 выстрела для 76-мм пушки и 200 выстрелов для 45-мм пушек; скорострельность строенных пушек – 12 выстрелов в минуту; дополнительное вооружение – два основных и один запасной 7,62-мм пулемет ДТ; боекомплект – 3 591 патрон. Вооружение второго варианта: 2 пушки 76,2-мм ЗИС-5; скорострельность – 15 выстрелов залпом; боекомплект – 150 выстрелов в минуту; дополнительное вооружение – три 7,62-мм пулемета ДТ; боекомплект – 2 646 патрон; 30 гранат Ф-1.

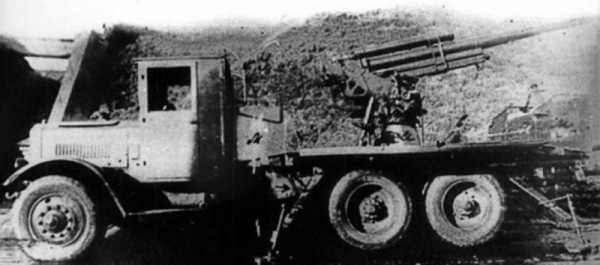

САУ СУ-12 (СУ-12-1)
САУ выпускались в 1933-1935 гг. путем монтажа на тумбовой установке 76,2-мм пушки образца 1927 г. на шасси грузовых автомобилей с колесной формулой 6х4 «Морланд» (СУ-12) и ГАЗ-ААА (СУ-12-1). Из выпущенных 99 машин к началу войны на вооружении находилось 3 установки. ТТХ САУ: длина — 5,6 м; ширина – 1,9 м; высота – 2,3 м; масса – 3,7 т; толщина щита – 4 мм; тип двигателя – карбюраторный, мощность – 50 л.с; скорость передвижения по шоссе – 60 км/ч; запас хода – 370 км; скорострельность – 10 — 12 выстрелов в минуту; боекомплект – 36 выстрелов; экипаж – 4 человека.

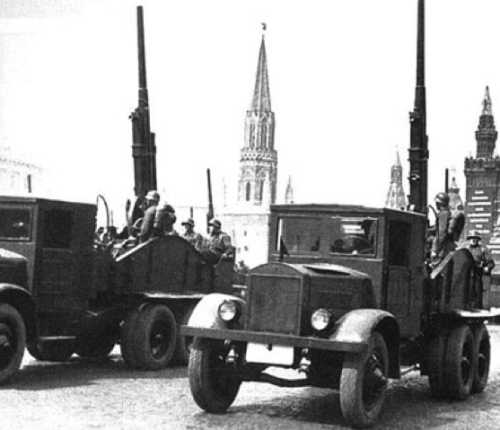

ЗСУ 29-К
САУ выпускалась в 1935-1937 гг. на базе шасси трехосного грузовика ЯГ-10 (6х4) и 76-мм зенитной пушки 3-К образца 1931 г. Для устойчивости по бортам платформы были смонтированы четыре сошника «домкратного типа». Кузов был защищен бронированными бортами изогнутой формы, которые в боевом положении откидывались наружу. Всего было выпущено 61 установку. ТТХ САУ: длина – 7 м; ширина – 2,5 м; высота – 2,6 м; клиренс – 420 мм; масса – 10,6 т; скорость передвижения по шоссе – 42 км/ч; запас хода – 275 км; тип двигателя – карбюраторный «Hercules-YXC», мощность – 94 л.с; боекомплект – 48 выстрелов; скорострельность – 20 выстрелов в минуту; дальность стрельбы – 14,3 км; бронепробиваемость – 85 мм; экипаж – 5 человек.
САУ ОСУ-76
Установка являлась максимально облегченной и упрощенной версией САУ СУ-76. Она была разработана в 1944 г. Крыша рубки открытая. Всего было выпущено 3 машины. ТТХ САУ: длина – 5 м; ширина – 2,2 м; высота – 1,6 м; клиренс – 290 мм; масса – 4,2 т; бронирование – 6-10 мм; тип двигателя -рядный 4-цилиндровый карбюраторный жидкостного охлаждения; мощность двигателя – 50 л.с; удельная мощность – 11,9 л.с/т; скорость движения по шоссе – 41 км/ч; запас хода – 220 км; вооружение – 76,2 мм пушка ЗИС-3; боезапас – 30 выстрелов; экипаж – 3 человека.

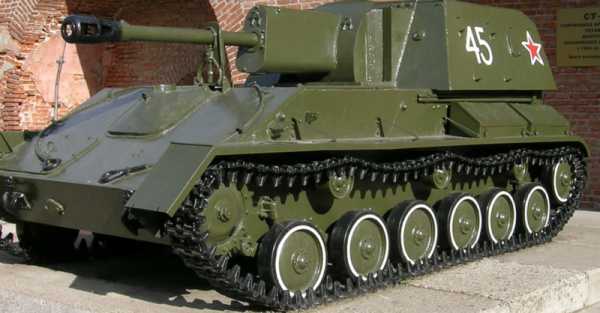

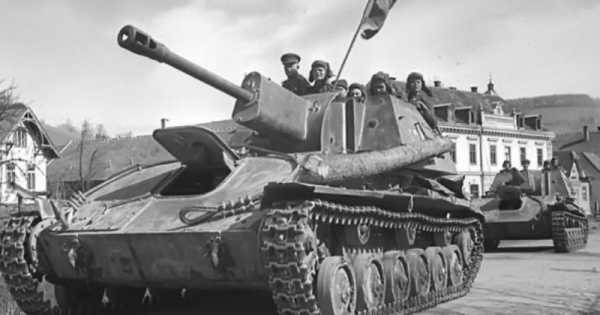

САУ СУ-76
САУ СУ-76
Установка выпускалась в 1943-1945 гг. в двух вариантах: СУ-76 (с двигателями ГАЗ-202) и СУ-76М (с двигателями ГАЗ-203). Крыша рубки открытая. Всего было выпущено 14 292 машины. ТТХ САУ: длина – 5 м; ширина – 2,7 м; высота – 2,2 м; клиренс – 300 мм; масса – 11,2 т; бронирование – 7 — 35 мм; тип двигателя – два спаренные рядные 6-цилиндровые карбюраторные жидкостного охлаждения; мощность двигателя – 140/170 л.с; удельная мощность – 12,5 л.с/т; скорость движения по шоссе – 44 км/ч; запас хода – 250 км; вооружение – 76,2 мм пушка ЗИС-3; боезапас – 60 выстрелов; дальность стрельбы – 13 км; экипаж – 4 человека.

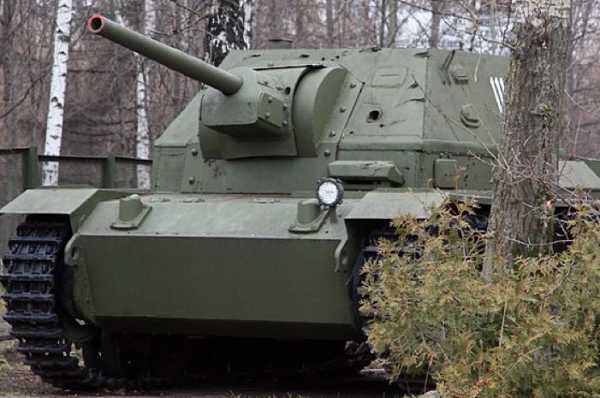

САУ СУ-76и («СУ С-1»)
Штурмовое орудие было построено в 1943 г. на базе трофейных немецких танков «Pz Kpfw III» и САУ «StuG III». Всего было выпущено 201 машину, из них 20 командирских машин, оснащенных башенкой с входным люком и радиостанцией повышенной мощности. ТТХ САУ: длина – 6,3 м; ширина – 2,9 м; высота – 2,4 т; клиренс – 350 мм; масса – 22,5 т; бронирование – 10-60 мм; тип двигателя — V-образный 12-цилиндровый карбюраторный жидкостного охлаждения; мощность двигателя – 265 л.с; удельная мощность – 11,8 л.с/т; скорость передвижения по шоссе – 50 км/ч; запас хода – 180 км; вооружение – 76,2-мм пушка «С-1»; скорострельность – 5 — 6 выстрелов в минуту; боезапас – 98 выстрелов; экипаж – 4 человека.

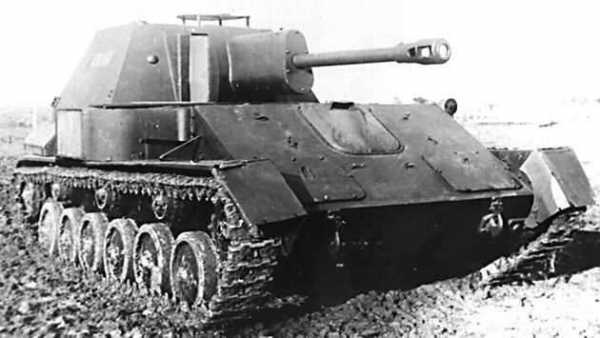

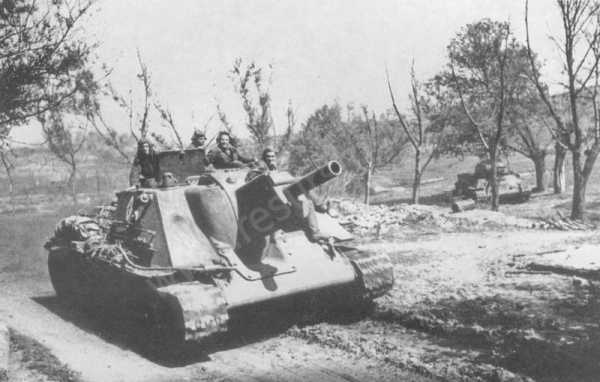

САУ СУ-85
СУ-85М
Истребитель танков выпускался на шасси Т-34 и рубки САУ СУ-122. Принят на вооружение в 1943 г. Известна модификация установки СУ-85М, по сути являвшаяся СУ-100 с 85-мм пушкой (выпущено 315 шт.). Установка предназначалась главным образом для стрельбы прямой наводкой с коротких остановок. Экипаж, орудие и боезапас размещались впереди в броневой рубке, которая совмещала боевое отделение и отделение управления. Всего было построено 2 652 машины. ТТХ САУ: длина – 8,2 м; ширина – 3 м; высота – 2,5 м; клиренс – 400 мм; масса – 29,2 т; бронирование – 20-60 мм; тип двигателя – дизель; мощность – 500 л.с; скорость передвижения по шоссе – 55 км/ч; запас хода – 400 км; вооружение – 85-мм пушка – Д-5Т; боезапас – 48 выстрелов; скорострельность – 6-7 выстрелов в минуту; бронепробиваемость на дистанции 500 м – 140 мм; экипаж – 4 человека.

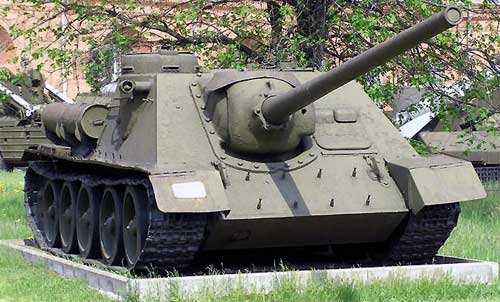

САУ СУ-100
Истребитель танков создан на базе танка «Т-34-85» и принят на вооружение в 1944 г. САУ относилась к типу закрытых самоходных установок. На крыше рубки над местом командира устанавливалась неподвижная командирская башенка с пятью смотровыми щелями для кругового обзора. Вентиляция боевого отделения осуществлялась при помощи двух вентиляторов, установленных в крыше рубки. Всего в период войны было выпущено 2320 машин. ТТХ САУ: длина – 9,5 м; ширина – 3 м; высота – 2,2 м; клиренс – 400 мм; масса – 31,6 т; бронирование – 20-110 мм; тип двигателя — V-образный 12 цилиндровый дизель «В-2-34»; мощность двигателя – 520 л.с; удельная мощность — 16,4 л.с/т; скорость передвижения по шоссе – 50 км/ч; запас хода – 310 км; вооружение – 100-мм пушка «Д-10С»; дальность стрельбы прямой наводкой – 4,6 км, максимальная – 15,4 км; боезапас – 33 выстрела; бронепробиваемость на дистанции 1000 м – 135 мм; экипаж – 4 человека.
САУ СУ-122
Самоходное штурмовое орудие выпускалось в 1942-1943 гг. как максимально упрощенная конструкция танка Т-34. Орудие было установлено на тумбе, прикрепленное к днищу машины. Полностью бронированный корпус был разделён на две части. Захваченные Вермахтом установки служили под обозначением «StuG SU-122(r)». Всего выпущено 638 машин. ТТХ САУ: длина – 7 м; ширина – 3 м; высота – 2,2 м; клиренс – 400 мм; масса – 29,6 т; бронирование — 15-45 мм; тип двигателя – дизель «В-2-34», мощность двигателя – 500 л.с; удельная мощность – 16,8 л.с/т; скорость передвижения по шоссе – 55 км/ч; запас хода – 600 км; вооружение – 122-мм гаубица М-30С; боезапас – 40 выстрелов; бронепробиваемость на дистанции 1000 м – 160 мм; скорострельность – 203 выстрела в минуту; экипаж – 5 человек.

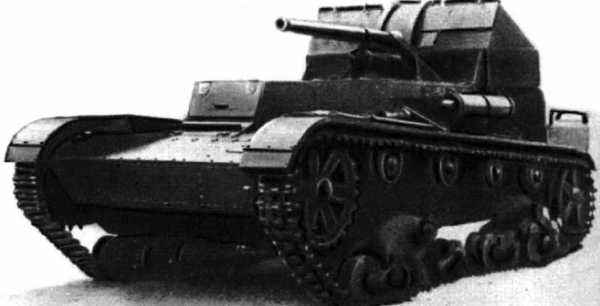

САУ СУ-5
Самоходная гаубица выпускалась в 1939 г. на шасси танка Т-26 путем демонтажа башни и открытой установки на ее место 122-мм гаубицы обр. 1910/30 гг. К началу войны на вооружении находилось 28 машин. ТТХ САУ: длина – 4,8 м; ширина – 2,4 м; высота – 2,6 м; клиренс – 380 мм; масса – 10,5 т; тип двигателя – карбюраторный, мощность – 90 л.с; бронирование – 6 — 15 мм; скорость передвижения по шоссе – 30 км/ч; запас хода – 170 км; боекомплект – 8 выстрелов; экипаж – 5 человек.

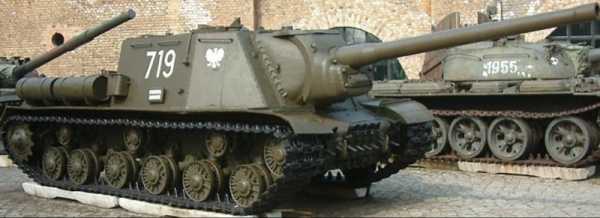

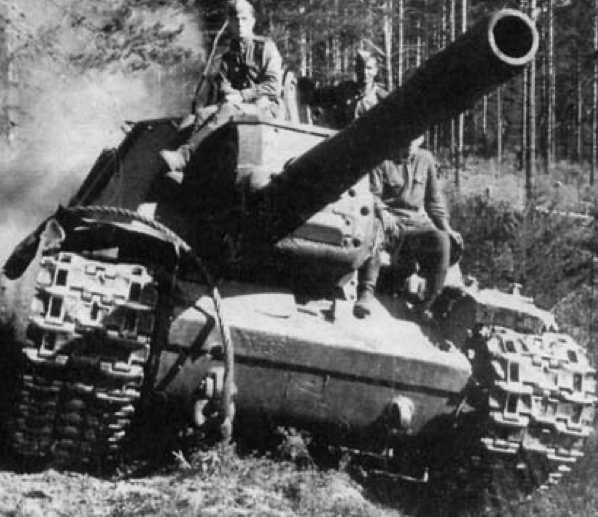

САУ ИСУ-122
ИСУ-122С
Установка создана на базе танка ИС и принята на вооружение в 1944 г. Известна модификация САУ – ИСУ-122С с орудием Д-25Т. САУ имела бронированный корпус, который был разделен на две части. Экипаж, орудие и боезапас размещались впереди в броневой рубке, которая совмещала боевое отделение и отделение управления. Двигатель и трансмиссия были установлены в корме машины. С конца 1944 г. на САУ устанавливался зенитный крупнокалиберный пулемет. Всего построено 1 735 машин. ТТХ САУ: длина – 9,9 м; ширина – 3,1 м; высота – 2,5 м; клиренс – 470 мм; масса – 46 т; бронирование – 20-100 мм; тип двигателя — 12 цилиндровый дизель; мощность двигателя – 520 л.с; удельная мощность – 11,3 л.с/т; скорость передвижения по шоссе – 35 км/ч; запас хода – 220 км; основное вооружение – 121,9-мм пушка А-19С; скорострельность – 2 выстрела в минуту; скорострельность Д-25Т — 3-4; высота линии огня – 1,8 м; боезапас – 30 выстрелов; дополнительное вооружение – 12,7 мм пулемет ДШК; боезапас – 250 патронов; дальность выстрела прямой наводкой – 5 км, максимальная дальность – 14,3 км; экипаж – 5 человек.

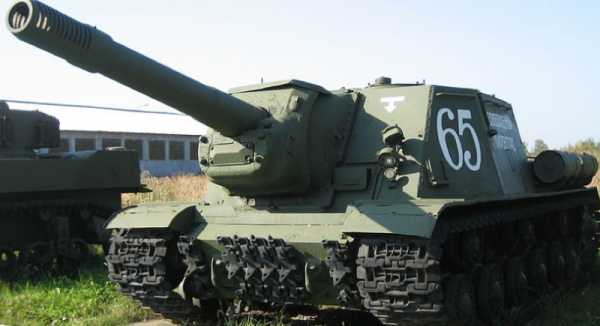

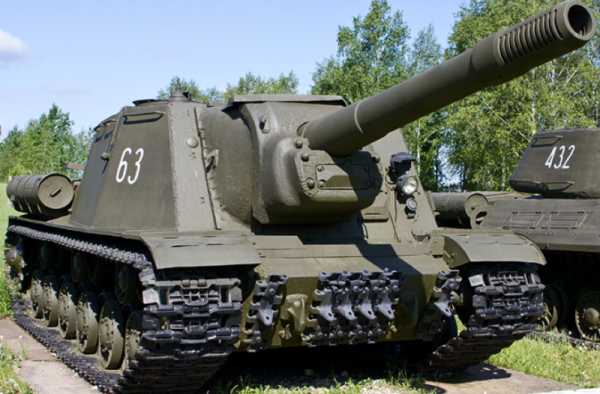

САУ ИСУ-152
САУ СУ-152 (КВ-14)
Установка создана на базе танка «ИС-1/2» и принята на вооружение в 1943 г. С начала 1945 г. на САУ устанавливался зенитный крунокалиберный пулемет. Самоходка использовалась как тяжелое штурмовое орудие, истребитель танков и как самоходная гаубица. Всего в период войны было выпущено 1 885 машин. ТТХ САУ: длина – 9 м; ширина – 3,1 м; высота – 2,9 м; клиренс – 470 мм; масса – 46 т; бронирование – 20 — 100 мм; тип двигателя — 4 тактный 12 цилиндровый дизель В-2-ИС; мощность двигателя – 520 л.с; удельная мощность – 11,3 л.с/т; скорость передвижения по шоссе – 40 км/ч; запас хода – 350 — 500 км; основное вооружение – 152,4-мм гаубица-пушка «МЛ-20С»; боезапас – 21 выстрел; бронепробиваемость на дистанции 1000 м -123 мм; дальность выстрела прямой наводкой – 3,8 км; максимальная — 13 км; высота линии огня – 1,8 м; дополнительное вооружение – 12,7-мм пулемет ДШК, боезапас – 250 патронов; экипаж – 5 человек.
САУ СУ-152
Самоходное штурмовое орудие выпускалось в 1942-1944 гг. на базе тяжелого танка КВ-1с. Во время ремонтов на САУ могла устанавливаться турельная установка зенитного 12,7-мм пулемета ДШК. Всего было выпущено 671 машину. ТТХ САУ: длина – 9 м; ширина – 3.3 м; высота – 2,5 м; клиренс – 440 мм; масса – 45,5 т; бронирование – 20-65 мм; тип двигателя — V-образный 12-цилиндровый дизельный В-2К; мощность — 600 л. с.; удельная мощность – 13,2 л.с/т; скорость передвижения по шоссе – 43 км/ч; запас хода – 330 км; вооружение – 152,4-мм пушка-гаубица МЛ-20С; боезапас – 20 выстрелов; скорострельность – 1 — 2 выстрела в минуту; дальность выстрела прямой наводкой – 3,8 км; максимальная — 13 км; экипаж – 5 человек.
wwii.space
САУ У-19. СССР. Или Штурмтигр по-советски.
В апреле 1942 года зам наркома Танковой Промышленности Котин поручил спец. КБ УЗТМ разработку тяжелой штурмовой САУ. Проект, получивший заводской индекс У-19, предполагал установку на шасси КВ 203-мм гаубицы Б-4. Гаубица устанавливалась в закрытой рубке с лобовой броней 75 мм и бортами 60 мм. Крышу рубки предполагалось сделать съемной, при этом ее толщина достигала 30 мм. Для удобства заряжания гаубицы на крыше было спроектировано специальное оборудование, которое напоминало аналогичную систему в «Штурмтигре».
Согласно проектным расчетам, боевая масса У-19 достигала 66 тонн, а высота 3505 мм, что на 5 мм выше Pz.Kpfw. Maus. Вел разработку проекта Л.И. Горлицкий. В Артком ГАУ проект У-19 поступил в сентябре 1942 года, по ряду причин его отклонили. Тем не менее, идея штурмовой САУ с Б-4 возникала еще неоднократно, в том числе и на Уралмаше.
http://world-of-kwg.livejournal.com/45957.html
Источник фото – http://panzer35.ru/forum/47-13720-1
alternathistory.com
Советские САУ против немецких танков. Часть 1-я » Военное обозрение
В данной публикации предпринята попытка анализа противотанковых возможностей советских самоходных артиллерийских установок (САУ), имевшихся в СССР в годы Великой Отечественной войны. К началу боевых действий в июне 1941 года в РККА практически не было самоходных артиллерийских установок, хотя работы по их созданию велись, начиная с первой половины 30-х годов. Доведенные в СССР до стадии серийного производства САУ создавались на основе артиллерийских систем с невысокой баллистикой и рассматривались как средства поддержки пехотных подразделений. В качестве вооружения первых советских самоходок использовались 76-мм полковые орудия образца 1927 г. и 122-мм гаубицы образца 1910/30 гг.

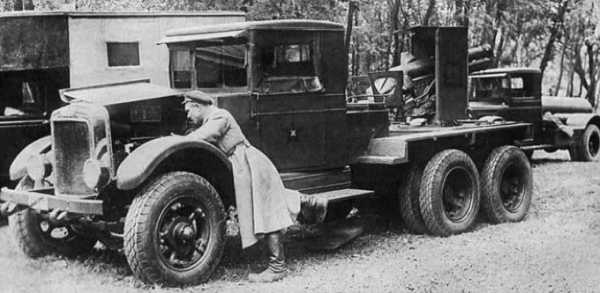

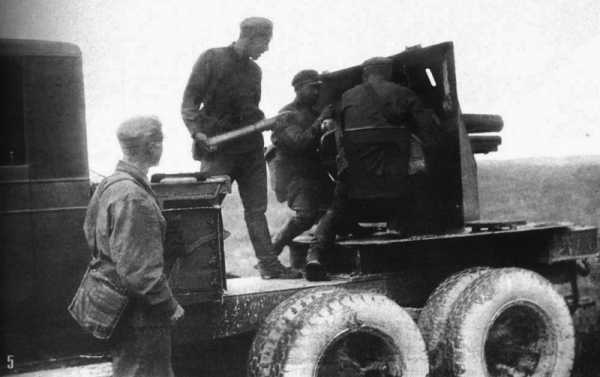

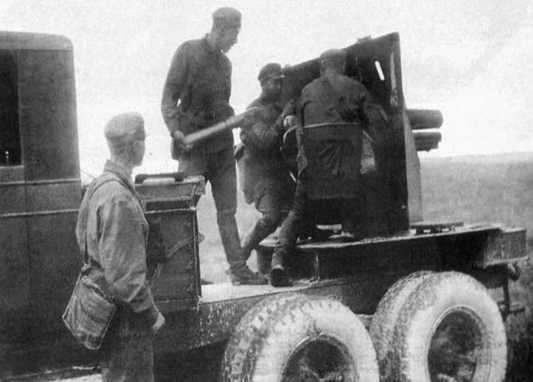

Первым советским серийным образцом САУ была СУ-12 на шасси трёхосного американского грузовика «Морланд» (Moreland TX6) с двумя ведущими мостами. На грузовой платформе «Морланда» монтировалась тумбовая установка с 76-мм полковым орудием. «Грузовые самоходки» поступили на вооружение в 1933 году и впервые были продемонстрированы на параде в 1934 году. Вскоре после начала серийного производства в СССР грузовиков ГАЗ-ААА на их базе началась сборка САУ СУ-1-12. Согласно архивным данным, всего построили 99 САУ СУ-12/СУ-1-12. Из них 48 на базе грузовика «Мореланд» и 51 на базе советского грузовика ГАЗ-ААА.

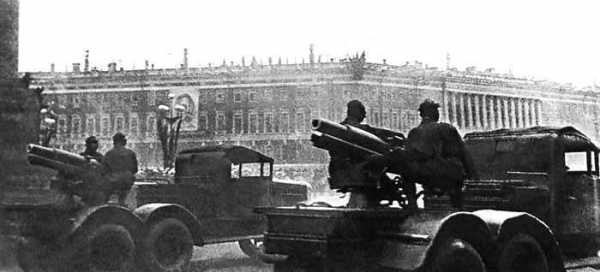

СУ-12 на параде
Первоначально САУ СУ-12 вообще не имели какой либо бронезащиты, однако вскоре установили П-образный броневой щит для предохранения расчёта от пуль и осколков. Боекомплект орудия составлял 36 шрапнельных и осколочных гранат, бронебойные снаряды предусмотрены не были. Скорострельность составляла 10-12 выстр/мин. Установка орудия на платформе грузовика давала возможность быстро и недорого создать импровизированную САУ. Тумбовая артустановка имела сектор обстрела 270 градусов, огонь из орудия мог вестись как прямо-назад, так и по борту. Также имелась принципиальная возможность стрельбы на ходу, но при этом сильно снижалась точность.
Мобильность СУ-12 при передвижении по хорошим дорогам была существенно выше, чем у 76-мм полковых орудий на конной тяге. Однако и недостатков у первой советской самоходки оказалось немало. Уязвимость артиллерийского расчёта, частично прикрытого 4-мм стальным щитом, при ведении огня прямой наводкой была очень велика. Проходимость колёсной машины по слабым грунтам оставляла желать много лучшего и серьёзно уступала конным упряжкам полковой и дивизионной артиллерии. Вытащить завязшую в грязи колёсную самоходку можно было только трактором. В связи с этим было решено строить самоходки на гусеничных шасси, а производство СУ-12 прекратили в 1935 году.
Первые советские самоходки успешно применялись в боевых действиях на Дальнем Востоке против японцев в конце 30-х годов и в Зимней войне с Финляндией. Все СУ-12, имевшиеся в западной части страны, были потеряны вскоре после нападения Германии, не оказав влияния на ход боевых действий.
В 20-30-е годы создание САУ на базе грузовых автомобилей было общемировой тенденцией, и данный опыт в СССР оказался полезным. Но если установка зенитных орудий на грузовики имела смысл, то для САУ, действовавших в непосредственной близости от противника, применение незащищённого автомобильного шасси с ограниченной проходимостью, безусловно, было тупиковым решением.
В предвоенное время в Советском Союзе был создан ряд САУ на базе лёгких танков. В качестве носителей 45-мм противотанковых орудий рассматривались плавающие танкетки Т-37А, однако дело ограничилось строительством двух опытных экземпляров. До стадии серийного производства удалось довести САУ СУ-5-2 с 122-мм гаубицей обр. 1910/30 гг. на базе танка Т-26. СУ-5-2 выпускались малой серией с 1936 по 1937 год, всего построили 31 машину.

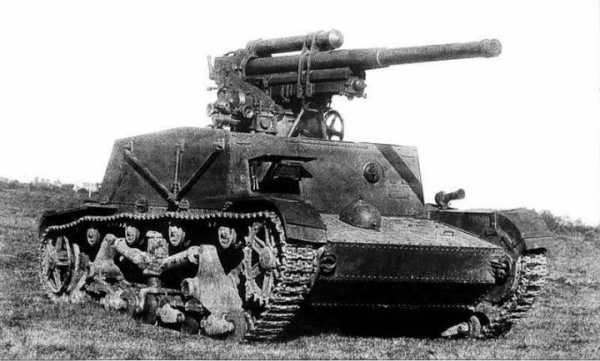

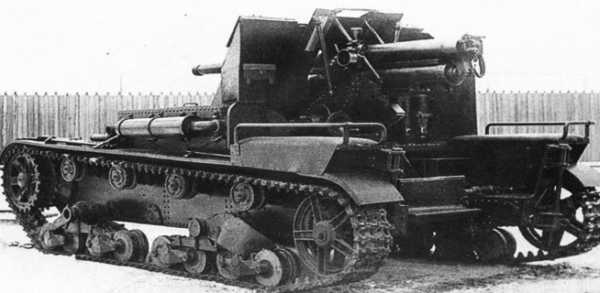

СУ-5-2
Боекомплект 122-мм САУ СУ-5-2 составлял 4 снаряда и 6 зарядов. Углы наведения по горизонтали — 30°, по вертикали от 0° до +60°. Максимальная начальная скорость осколочного снаряда — 335 м/с, максимальная дальность стрельбы — 7680 м, скорострельность 5—6 выстр./мин. Толщина лобовой брони — 15 мм, борт и корма — 10 мм, то есть бронезащита была вполне адекватной, чтобы противостоять пулям и осколкам, но она имелась только спереди и частично по бокам.
В целом СУ-5-2 для своего времени обладала неплохими боевыми качествами, что было подтверждено в ходе боевых действий у озера Хасан. В отчётах командования 2-й механизированной бригады РККА отмечалось:
«122-мм самоходные орудия оказали большую поддержку танкам и пехоте, уничтожая проволочные заграждения и огневые точки противника».
В силу малочисленности 76-мм СУ-12 и 122-мм СУ-5-2 не оказали заметного влияния на ход боевых действий в начальный период войны. Противотанковые возможности 76-мм СУ-12 были невысокими, при повышенной уязвимости как самой САУ, так и расчёта для пуль и осколков. При начальной скорости 76-мм тупоголового бронебойного снаряда БР-350А – 370 м/с на дальности 500 метров при встрече под углом 90 ° он пробивал 30 мм броню, что позволяло бороться только с лёгкими немецкими танками и бронеавтомобилями. До появления в боекомплекте полковых орудий кумулятивных снарядов их противотанковые возможности были очень скромными.
Несмотря на то, что в боекомплекте 122-мм гаубицы отсутствовали бронебойные снаряды, часто достаточно эффективной оказывалась стрельба осколочно-фугасными гранатами. Так, при весе снаряда 53-ОФ-462 — 21,76 кг, он содержал 3,67 кг тротила, что в 1941 году при прямом попадании позволяло гарантированно поражать любой германский танк. При разрыве снаряда образовывались тяжелые осколки, способные пробить броню толщиной до 20 мм в радиусе 2-3 метров. Этого было вполне достаточно для поражения брони бронетранспортёров и лёгких танков, а также вывода из строя ходовой части, приборов наблюдения, прицелов и вооружения. То есть при правильной тактике использования и наличии в войсках значимого количества СУ-5-2 эти САУ в начальный период войны могли бороться не только с укреплениями и пехотой, но и с немецкими танками.
До войны в СССР уже была создана САУ с высоким противотанковым потенциалом. В 1936 году испытания проходила СУ-6, вооруженная 76-мм зенитным орудием 3-К на шасси лёгкого танка Т-26. Данная машина предназначалась для зенитного сопровождения мотомеханизированных колонн. Военных она не устроила, поскольку весь расчёт не помещался в артиллерийской установке, и установщик дистанционных трубок был вынужден передвигаться на машине сопровождения.

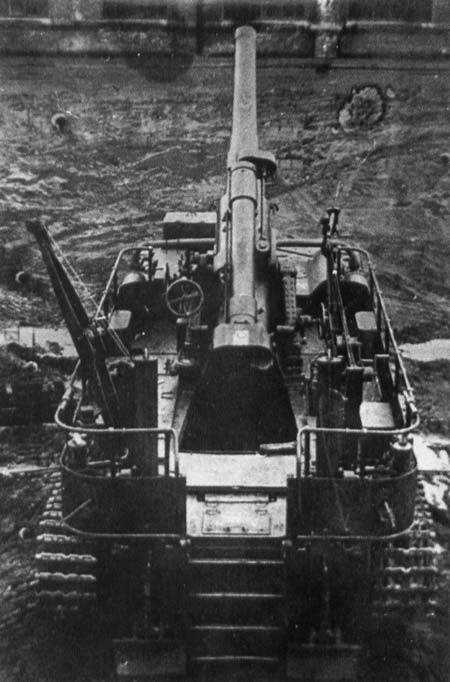

СУ-6
Не слишком удачная в качестве зенитной, САУ СУ-6 могла бы стать очень эффективным противотанковым средством, действуя с заранее подготовленных позиций и из засад. Бронебойный снаряд БР-361, выпущенный из орудия 3-К на дистанции 1000 метров при угле встречи 90° пробивал 82-мм броню. В 1941-1942 годах возможности 76-мм САУ СУ-6 позволяли ей на реальных дистанциях стрельбы успешно бороться с любыми немецкими танками. При использовании подкалиберных снарядов показатели бронепробиваемости были бы намного больше. К сожалению, в качестве противотанковой самоходной артиллерийской установки (ПТ САУ) СУ-6 на вооружение так и не поступила.
Многие исследователи относят к тяжелым штурмовым САУ танк КВ-2. Формально, благодаря наличию вращающейся башни, КВ-2 идентифицируется как танк. Но фактически боевая машина, вооруженная уникальной 152-мм танковой гаубицей обр. 1938/40 гг.(М-10Т), по многим параметрам являлась САУ. Гаубица М-10Т по вертикали наводилась в пределах от −3 до +18°, при неподвижном положении башни она могла наводиться в небольшом секторе горизонтальной наводки, что было характерно для самоходных установок. Боекомплект составлял 36 выстрелов раздельно-гильзового заряжания.
КВ-2 создавался на основе опыта борьбы с финскими ДОТами на «Линии Маннергейма». Толщина лобовой и бортовой брони составляла 75 мм, а толщина бронемаски орудия – 110 мм, что делало его малоуязвимым для противотанковых орудий калибра 37-50-мм. Впрочем, высокая защищённость КВ-2 зачастую обесценивалась низкой технической надёжностью и плохой подготовкой механиков-водителей.
При мощности дизельного двигателя В-2К — 500 л.с., 52-тонная машина по шоссе теоретически могла разогнаться до 34 км/ч. В реальности же скорость по хорошей дороге не превышала 25 км/ч. По пересеченной местности танк передвигался со скоростью пешехода 5-7 км/ч. С учётом того, что проходимость КВ-2 по слабым грунтам была не очень хорошей, а вытащить завязший в грязи танк было непросто, приходилось весьма тщательно выбирать маршрут передвижения. Из-за чрезмерного веса и габаритов переправа через водные преграды зачастую становилась неразрешимой задачей, мосты и переправы не выдерживали, и немало КВ-2 было просто брошено при отступлении.

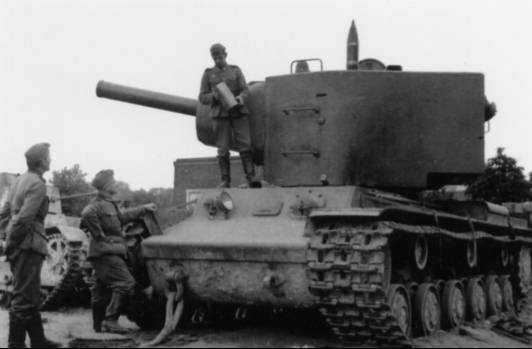

КВ-2, захваченный противником
22 июня 1941 года в боекомплекте КВ-2 имелись только осколочно-фугасные гранаты ОФ-530 массой 40 кг, содержащие около 6 кг тротила. Попадание такого снаряда в любой немецкий танк в 1941 году неминуемо превращало его в груду пылающего металлолома. На практике ввиду невозможности комплектования боекомплекта штатными боеприпасами для стрельбы применяли все снаряды буксируемой гаубицы М-10. При этом из гильзы удалялось необходимое количество пучков пороха. Использовались чугунные осколочные гаубичные гранаты, зажигательные снаряды, старые фугасные гранаты и даже шрапнельные, поставленные на удар. При стрельбе по немецким танкам хороший результат показали бетонобойные снаряды.
Орудие М-10Т обладало целым набором недостатков, которые обесценивали его эффективность на поле боя. Ввиду неуравновешенности башни штатный электромотор не всегда мог справиться с её весом, что делало вращение башни весьма затруднительным занятием. Даже при небольшом угле наклона танка башню зачастую было невозможно повернуть. Из-за чрезмерной отдачи стрелять из орудия можно было только во время полной остановки танка. Отдача орудия могла попросту вывести из строя как механизм поворота башни, так и моторно-трансмиссионная группу, и это при том, что из танковой М-10Т категорически запрещалась стрельба на полном заряде. Практическая скорострельность с уточнением наводки составляла — 2 выстр./мин, что в сочетании с низкой скоростью поворота башни и относительно небольшой дальностью прямого выстрела снижало противотанковые возможности.
В силу всего этого боевая эффективность машины, созданной для наступательных боевых действий и уничтожения укреплений противника, при стрельбе прямой наводкой с дистанции нескольких сот метров оказалась невысокой. Впрочем, большая часть КВ-2 была потеряна не в дуэлях с немецкими танками, а в результате повреждений от огня немецкой артиллерии, ударов пикирующих бомбардировщиков, поломок двигателя, трансмиссии и ходовой части, отсутствия ГСМ. Вскоре после начала войны производство КВ-2 было свёрнуто. Всего с января 1940 по июль 1941 года удалось построить 204 машины.
В начальный период войны на танкоремонтных предприятиях скопилось значительное количество подбитых и неисправных легких танков Т-26 различных модификаций. Зачастую танки имели повреждения башни или вооружения, что препятствовало их дальнейшему использованию. Так же свою полную несостоятельность продемонстрировали двухбашенные танки с пулемётным вооружением. В этих условиях вполне логичным представлялась переделка танков с неисправным или устаревшим вооружением в САУ. Известно, что некоторое количество машин с демонтированными башнями перевооружались 37 и 45-мм противотанковыми орудиями с броневыми щитами. Согласно архивным документам, такие САУ, например, имелись в октябре 1941 года в 124-й танковой бригаде, однако изображений машин не сохранилось. По огневой мощи импровизированные САУ не превосходили танки Т-26 с 45-мм орудием, уступая по защищённости экипажа. Но плюсом подобных машин был гораздо лучший обзор поля боя, да и в условиях катастрофичных потерь первых месяцев войны любая боеспособная бронетехника была на вес золота. При грамотной тактике использования 37 и 45-мм самоходки в 1941 году могли вполне успешно бороться с танками противника.
Осенью 1941 года на ленинградском заводе имени Кирова на отремонтированных шасси Т-26 выпускались самоходки, вооруженные 76-мм пушками КТ. Данное орудие представляло собой танковую версию 76-мм полкового орудия образца 1927 г., с аналогичной баллистикой и боеприпасами. В разных источниках данные самоходки обозначались по-разному: Т-26-СУ, СУ-Т-26, но чаще всего СУ-76П или СУ-26. Орудие СУ-26 имело круговой обстрел, расчёт спереди прикрывался бронещитом.
Подбитая СУ-26
Поздние варианты, построенные в 1942 году, также имели бронезащиту по бокам. Согласно архивным данным, в Ленинграде в годы войны было построено 14 САУ СУ-26, некоторое из них дожили до прорыва блокады. Конечно, противотанковый потенциал этих самоходок был очень слабым, и использовались они в основном для артиллерийской поддержки танков и пехоты.

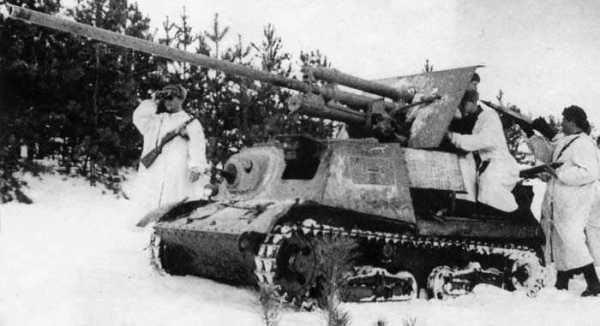

Первой советской специализированной ПТ САУ стала ЗИС-30, вооруженная 57-мм противотанковой пушкой обр. 1941 г. Очень часто данное орудие называют ЗИС-2, но это не вполне правильно. От ПТО ЗИС-2, производство которого возобновили в 1943 году, 57-мм орудие обр. 1941 г. отличалась рядом деталей, хотя в целом конструкция была одинаковой. Противотанковые 57-мм орудия имели отменную бронепробиваемость и в начале войны гарантированно пробивали лобовую броню любого немецкого танка.

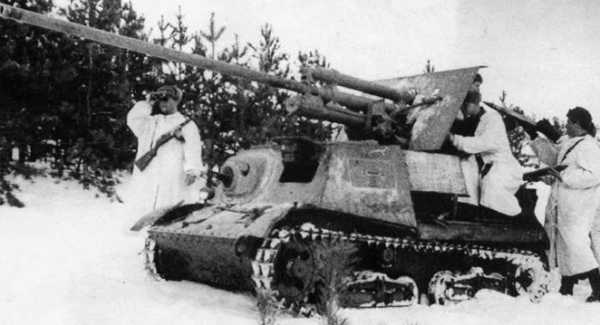

ЗИС-30
ПТ САУ ЗИС-30 представляла собой легкую противотанковую установку с открыто расположенным орудием. Верхний станок орудия крепился в средней части на корпус лёгкого тягача Т-20 «Комсомолец». Углы вертикальной наводки составляли от -5 до +25°, по горизонту – в секторе 30°. Практическая скорострельность достигала 20 выстр/мин. От пуль и осколков расчет, состоявший из 5 человек, в бою защищал лишь орудийный щит. Огонь из орудия можно было вести только с места. Ввиду высоко расположенного центра тяжести и сильной отдачи во избежание опрокидывания необходимо было откидывать сошники в кормовой части САУ. Для самообороны самоходной установки имелся 7,62-мм пулемет ДТ, доставшийся по наследству от тягача «Комсомолец».
Серийное производство САУ ЗИС-30 началось в конце сентября 1941 года на Нижегородском машиностроительном заводе и длилось всего около месяца. За это время удалось построить 101 самоходку. По официальной версии производство ЗИС-30 было прекращено по причине отсутствия тягачей «Комсомолец», но даже если это так, что мешало ставить весьма эффективные в противотанковом отношении 57-мм орудия на шасси лёгких танков?
Наиболее вероятной причиной сворачивания строительства 57-мм ПТ САУ, скорей всего, стали трудности с производством стволов орудий. Процент брака при изготовлении стволов достигал совершенно неприличных значений, и исправить такое положение на существующем станочном парке, несмотря на усилия трудового коллектива завода-изготовителя не получалось. Именно этим, а не «избыточной мощностью» 57-мм противотанковых орудий объясняются их незначительные объемы производства в 1941 году и последующий отказ от серийного строительства. Горьковскому артиллерийскому заводу № 92 , да и самому В.Г. Грабину оказалось проще, основываясь на конструкции 57-мм орудия обр. 1941 г., наладить производство дивизионного 76-мм орудия, ставшего широко известным как ЗИС-3. 76-мм дивизионная пушка образца 1942 года (ЗИС-3) на момент создания имела вполне приемлемую бронепробиваемость, обладая при этом более мощным осколочно-фугасным снарядом. Впоследствии это орудие получило широкое распространение и пользовалось популярностью в войсках. ЗИС-3 состояло на вооружении не только в дивизионной артиллерии, специально доработанные орудия использовались истребительно-противотанковыми частями и устанавливались на самоходные артустановки. Впоследствии производство 57-мм ПТО после внесения некоторых изменений в конструкцию под наименованием ЗИС-2 было возобновлено в 1943 году. Это стало возможно после получения из США совершенного станочного парка, что позволило решить проблему с изготовлением стволов.
Что касается САУ ЗИС-30, то эта самоходка в условиях острой нехватки противотанковых средств первоначально зарекомендовала себя неплохо. Артиллеристам, до этого имевшим дело с 45-мм противотанковыми орудиями, особенно нравились высокая бронепробиваемость и дальность прямого выстрела. Во время боевого применения у самоходки выявился целый ряд серьёзных недостатков: перегруженность ходовой части, недостаточный запас хода, малый боекомплект и склонность к опрокидыванию. Впрочем, всё это было вполне предсказуемо, так как САУ ЗИС-30 являлась типичным эрзац — образцом военного времени, созданным в спешке из имеющихся под рукой, мало подходящих друг для друга шасси и артиллерийской части. К середине 1942 года практически все ЗИС-30 были потеряны в ходе боевых действий. Тем не менее, они оказались весьма полезным средством борьбы с немецкими танками. САУ ЗИС-30 состояли на вооружении противотанковых батарей танковых бригад Западного и Юго-Западного фронтов и принимали активное участие в обороне Москвы.
После стабилизации положения на фронте и ряда успешных наступательных операций РККА возникла острая потребность в САУ артиллерийской поддержки. В отличие от танков самоходки не должны были непосредственно участвовать в атаке. Двигаясь на расстоянии 500-600 метров от наступающих войск, они огнём своих орудий подавляли огневые точки, разрушали укрепления и уничтожали вражескую пехоту. То есть требовался типичный «артшурм», если пользоваться терминологией противника. Это предъявляло иные требования к САУ по сравнению с танками. Защищенность самоходок могла быть меньшей, но предпочтительным было увеличение калибра орудий, и, как следствие, могущества действия снарядов.
Поздней осенью 1942 года началось производство СУ-76. Данная самоходка была создана на базе легких танков Т-60 и Т-70 с использованием ряда автомобильных агрегатов и вооружена 76-мм орудием ЗИС-ЗШ (Ш — штурмовая) – специально разработанным для САУ вариантом дивизионного орудия. Углы вертикальной наводки составляли от -3 до +25°, по горизонту – в секторе 15°. Угол возвышения орудия позволял достичь дальности стрельбы дивизионного орудия ЗИС-3, то есть 13 км. Боекомплект составлял 60 снарядов. Толщина лобовой брони — 26-35 мм, бортовой и кормы -10-15 мм позволяла защищать экипаж (4 человека) от стрелкового огня и осколков. На первой серийной модификации имелась также бронированная 7 мм крыша.
Силовая установка СУ-76 представляла собой спарку двух автомобильных моторов ГАЗ-202 суммарной мощностью 140 л.с. По замыслу конструкторов, это должно было снизить стоимость производства САУ, но послужило причиной массовых рекламаций из действующей армии. Силовая установка была очень сложной в управлении, несинхронная работа двигателей вызывала сильные крутильные колебания, что приводило к быстрому выходу из строя трансмиссии.

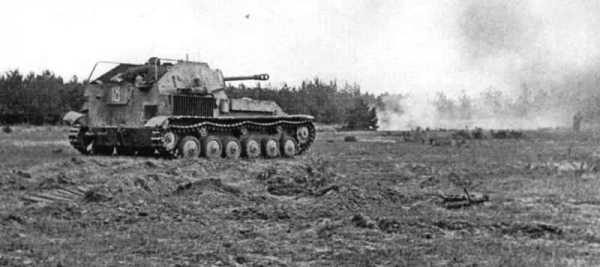

СУ-76
Первые изготовленные 25 штук СУ-76 в январе 1943 года были направлены в учебный самоходно-артиллерийский полк. Через месяц два первых сформированных на СУ-76 самоходно-артиллерийских полка (САП) отправились на Волховский фронт и приняли участие в прорыве блокады Ленинграда. В ходе боевых действий самоходки продемонстрировали хорошую подвижность и проходимость. Огневая мощь орудий позволяла эффективно разрушать лёгкие полевые укрепления и уничтожать скопления живой силы противника. Но в то же время наблюдался массовый выход из строя элементов трансмиссии и двигателей. Это привело к остановке серийного производства после выпуска 320 машин. Доработка моторно-трансмиссионого отделения не привела к кардинальному изменению конструкции. Для повышения надёжности было решено усилить её элементы с целью повышения надёжности и увеличения моторесурса. В последствии мощность спаренной двигательной установки довели до 170 л.с. К тому же отказались от бронированной крыши боевого отделения, что позволило снизить массу с 11,2 до 10,5 т. и улучшило условия работы экипажа и обзор. В походном положении для защиты от дорожной пыли и осадков боевое отделение закрывалось брезентом. Этот вариант САУ, получивший обозначение СУ-76М, успел принять участие в Курской битве. Понимание, что САУ — не танк, ко многим командирам пришло не сразу. Попытки использования СУ-76М с противопульной бронёй в лобовых атаках хорошо укреплённых позиций противника неизбежно вели к большим потерям. Именно тогда эта самоходка заслужила среди фронтовиков нелестные прозвища: «сука», «голожопый фердинанд» и «братская могила экипажа». Впрочем, при грамотном применении СУ-76М проявляли себя хорошо. В обороне они отражали атаки пехоты и использовались как защищенный подвижный противотанковый резерв. В наступлении самоходки подавляли пулеметные гнезда, разрушали доты и дзоты, проделывали огнём орудий проходы в проволочных заграждениях, а также при необходимости боролись с контратакующими танками.
Во второй половине войны 76-мм бронебойный снаряд уже не мог гарантированно поражать немецкие средние танки Pz. IV поздних модификаций и тяжелые Pz. V «Panther» и Pz. VI «Tiger», а стрельба кумулятивными снарядами, используемыми в полковых пушках, из-за ненадёжной работы взрывателей и возможности разрыва в стволе для дивизионных и танковых орудий была категорически запрещена. Эта проблема разрешилась после введения в боекомплект выстрела 53-УБР-354П с подкалиберным снарядом 53-БР-350П. Подкалиберный снаряд на дистанции 500 метров пробивал по нормали 90 мм броню, что позволяло уверенно поражать лобовую броню германских «четвёрок», а также борта «Тигров» и «Пантер». Конечно, СУ-76М не подходила для дуэлей с танками и противотанковыми САУ противника, которые, начиная с 1943 года, повально вооружались длинноствольными орудиями с высокой баллистикой. Но при действиях из засад, разного рода укрытий и в уличных боях шансы были неплохими. Свою роль играла также хорошая подвижность и высокая проходимость по слабым грунтам. Грамотное использование маскировки с учётом рельефа местности, а также маневрирование от одного отрытого в грунте укрытия к другому, нередко позволяло добиться победы даже над тяжёлыми танками противника. Востребованность СУ-76М в качестве универсального средства артиллерийского сопровождения пехотных и танковых подразделений подтверждается огромным тиражом — 14 292 построенных машин.
В самом конце войны роль 76-мм самоходок как средства борьбы с бронетехникой противника снизилась. К тому моменту наши войска были уже достаточно насыщены специализированными противотанковыми орудиями и ПТ САУ, а танки противника стали редкостью. В этот период СУ-76М применялись исключительно по своему прямому назначению, а также в качестве БТР для перевозки пехоты, эвакуации раненых и как машины передовых артиллерийских наблюдателей.

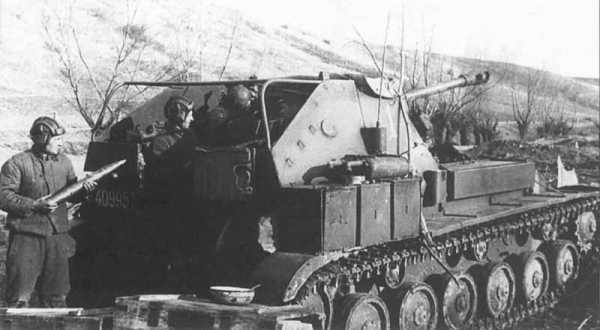

В начале 1943 года на базе трофейных германских танков Pz. Kpfw III и САУ StuG III началось производство САУ СУ-76И. По уровню защищённости, при практически одинаковых характеристиках вооружения, они значительно превосходили СУ-76. Толщина лобовой брони трофейных машин в зависимости от модификации составляла 30-60 мм. Лоб боевой рубки и борта защищались 30 мм бронёй, толщина крыши – 10 мм. Рубка имела форму усеченной пирамиды с рациональными углами наклона броневых листов, что повышало бронестойкость. Часть машин, предназначенных для использования в качестве командирских, была оборудована мощной радиостанцией и командирскими башенками с входным люком от Pz. Kpfw III.

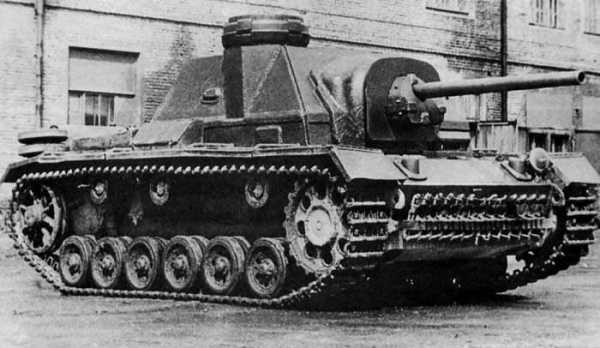

Командирская СУ-76И
Первоначально САУ, создаваемую на базе трофеев, планировалось по аналогии с СУ-76 вооружить 76,2-мм пушкой ЗИС-3Ш. Но в случае использования этого орудия не обеспечивалась надежная защита амбразуры орудия от пуль и осколков, так как при подъеме и повороте орудия в щите неизменно образовывались щели. В данном случае как нельзя кстати оказалось специальное самоходное 76,2-мм орудие С-1. Ранее оно было создано на базе танкового Ф-34, специально для легких опытных САУ Горьковского автозавода. Углы вертикальной наводки орудия от — 5 до 15°, по горизонту — в секторе ±10°. Боекомплект составлял 98 снарядов. На командирских машинах, ввиду использования более громоздкой и мощной радиостанции, боекомплект был уменьшен.
Производство машины продолжалось с марта по ноябрь 1943 года. СУ-76И, построенная в количестве около 200 экземпляров, несмотря на лучшую защищённость по сравнению с СУ-76, мало подходила на роль лёгкой ПТ САУ. Практическая скорострельность орудия составляла не более 5 — 6 выстр./мин. А по характеристикам бронепробиваемости орудие С-1 было полностью идентично танковому Ф-34. Однако документально зафиксировано несколько случаев успешного применения СУ-76И против средних немецких танков. Первые машины начали поступать в войска в мае 1943 года, то есть на несколько месяцев позже СУ-76, но в отличие от советских самоходок особых нареканий не вызывали. В войсках СУ-76И любили, самоходчики отмечали высокую по сравнению с СУ-76 надёжность, лёгкость управления и обилие приборов наблюдения. К тому же по уровню подвижности на пересечённой местности самоходка практически не уступала танкам Т-34, превосходя их по скорости на хороших дорогах. Несмотря на наличие бронированной крыши, экипажам нравился относительный простор внутри боевого отделения по сравнению с другими советскими самоходными артустановками командир, наводчик и заряжающий в боевой рубке были не слишком стеснены. В качестве существенного недостатка отмечалась трудность запуска двигателя в сильный мороз.
Боевое крещение самоходно-артиллерийские полки, вооруженные СУ-76И, получили во время битвы под Курском, где в целом неплохо проявили себя. В июле 1943 года по опыту боевого применения на маске орудия СУ-76И был установлен броневой отражательный щиток для предотвращения заклинивания орудия пулями и осколками. Для увеличения запаса хода СУ-76И стали оснащать двумя внешними бензобаками, устанавливаемыми на легкосбрасываемых кронштейнах вдоль кормы.
Самоходные установки СУ-76И активно использовались при проведении Белгородско-Харьковской операции, при этом многие машины, получившие боевые повреждения, восстанавливались по несколько раз. В действующей армии СУ-76И встречались до середины 1944 года, после чего выжившие в боях машины были списаны ввиду предельного износа и отсутствия запчастей.

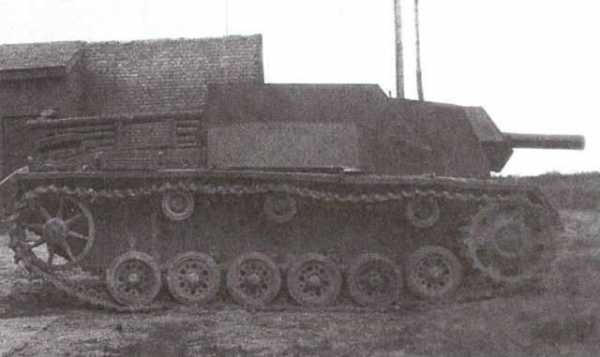

Кроме 76-мм орудий, на трофейные шасси пытались ставить 122-мм гаубицу М-30. Известно о постройке нескольких машин под наименованием СГ-122 «Артштурм» или сокращенно СГ-122А. Эта самоходка создавалась на базе штурмового орудия StuG III Ausf. C или Ausf. D. Известно о заказе 10 САУ в сентябре 1942 года, но информации о том, был ли этот заказ выполнен полностью, не сохранилось.
СГ-122А
122-мм гаубицу М-30 не удавалось установить в стандартную немецкую рубку. Боевая рубка советского изготовления была существенно выше. Толщина лобовой брони рубки – 45 мм, борта – 35 мм, кормы – 25 мм, крыши – 20 мм. Машина оказалась не слишком удачной, специалисты отмечали чрезмерную перегруженность передних катков и высокую загазованность боевого отделения при стрельбе. САУ на трофейном шасси после установки бронерубки советского производства получилась тесной и имела более слабое бронирование, чем немецкие StuG III. Отсутствие на тот момент хороших прицельных приспособлений и наблюдательных приборов также отрицательно сказывалось на боевых характеристиках самоходок. Можно отметить, что помимо переделки трофеев в РККА в 1942-1943 годах использовалось немало захваченной немецкой бронетехники в неизменном виде. Так, на Курской дуге в одном ряду с Т-34 сражались трофейные СУ-75 (StuG III) и «Marder III».
Более жизнеспособной оказалась самоходка СУ-122, построенная на шасси советского танка Т-34. Общее число деталей, заимствованных у танка, составляло 75%, остальные детали были новыми, специально изготовленными для самоходной установки. Во многом появление СУ-122 связано с опытом эксплуатации в войсках трофейных немецких «артштурмов». Штурмовые орудия обходились существенно дешевле танков, просторные боевые рубки позволяли устанавливать орудия большего калибра. Использование 122-мм гаубицы М-30 в качестве вооружения сулило ряд существенных выгод. Это орудие вполне можно было поместить в боевой рубке САУ, что подтверждалось опытом создания СГ-122А. По сравнению с 76-мм снарядом, гаубичный 122-мм осколочно-фугасный снаряд обладал существенно большим разрушительным эффектом. В 122-мм снаряде, весившем 21,76 кг, содержалось 3,67 взрывчатки, против 6,2 кг снаряда «трёхдюймовки» с 710 гр. взрывчатого вещества. Одним выстрелом 122-мм орудия можно было добиться большего, чем несколькими выстрелами 76-мм. Мощное фугасное действие 122-мм снаряда позволяло разрушать не только деревянно-земляные укрепления, но и бетонные ДОТы или прочные кирпичные здания. Для уничтожения высокозащищённых фортификаций также с успехом могли применяться кумулятивные снаряды.
СУ-122
САУ СУ-122 родилась не на пустом месте, в конце 1941 года была предложена концепция безбашенного танка с полным сохранением ходовой части Т-34, вооруженного 76-мм пушкой. Экономия веса, достигнутая в результате отказа от башни, позволяла увеличить толщину лобовой брони до 75 мм. Трудоёмкость изготовления сокращалась на 25 %. В дальнейшем эти наработки использовались для создания 122-мм САУ.
По уровню защищённости СУ-122 практически не отличалась от Т-34. САУ вооружалась танковой модификацией 122-мм дивизионной гаубицы обр. 1938 г. — М-30С, с сохранением ряда особенностей буксируемого орудия. Так, размещение органов управления механизмами наводки по разные стороны ствола требовало наличия двух наводчиков в экипаже, что, конечно, не добавляло свободного места в самоходке. Диапазон углов возвышения составлял от −3° до +25°, сектор горизонтального обстрела ±10°. Максимальная дальность стрельбы – 8000 метров. Скорострельность — 2-3 выстр/мин. Боекомплект от 32 до 40 выстрелов раздельно-гильзового заряжания в зависимости от серии выпуска. В основном это были осколочно-фугасные снаряды.
Потребность в таких машинах на фронте была огромной, несмотря на ряд выявленных на испытаниях замечаний самоходку приняли на вооружение. Первый полк самоходных орудий СУ-122 сформирован в конце 1942 года. На фронте 122-мм САУ появились в феврале 1943 года и были приняты с большим энтузиазмом. Боевые испытания самоходок с целью отработки тактики применения прошли в начале февраля 1943 года. Наиболее удачным вариантом признано использование СУ-122 для поддержки наступающей пехоты и танков, находясь позади их на расстоянии 400—600 метров. В ходе прорыва вражеской обороны самоходки огнём своих орудий осуществляли подавление огневых точек противника, разрушали препятствия и заграждения, а также отражали контратаки.
При попадании 122-мм осколочно-фугасного снаряда в средний танк, как правило, происходило его уничтожение или вывод из строя. Согласно отчётам немецких танкистов, принимавших участие в сражении под Курском, неоднократно ими фиксировались случаи нанесения серьёзных повреждений тяжелым танкам Pz. VI «Tiger» в результате обстрела 122-мм гаубичными снарядами.
Вот, что пишет по этому поводу майор Гомилле командир III. Abteilung/Panzer Regiment танковой дивизии Grossdeutschland:
«…Гауптман фон Виллиборн, командир 10-й роты, был тяжело ранен во время боя. Его «Тигр» получил в общей сложности восемь попаданий 122-мм снарядов от штурмовых орудий на базе танка Т-34. Один снаряд пробил бортовую броню корпуса. В башню попало шесть снарядов, три из которых сделали лишь небольшие вмятины в броне, два других растрескали броню и откололи небольшие ее кусочки. Шестой снаряд отколол огромный кусок брони (размером с две ладони), который влетел в боевое отделение танка. Вышла из строя электрическая цепь электроспуска пушки, приборы наблюдения были разбиты или выбиты с мест крепления. Сварной шов башни разошелся, и образовалась полуметровая трещина, которую невозможно было заварить силами полевой ремонтной бригады».
В целом же, оценивая противотанковые способности СУ-122, можно констатировать, что они были весьма слабыми. Это, собственно, и послужило в итоге одной из основных причин снятия САУ с производства. Несмотря на наличие в боекомплекте кумулятивных снарядов БП-460А массой 13,4 кг, с бронепробиваемостью 175 мм, добиться попадания в движущийся танк с первого выстрела можно было только из засады или в условиях боя в населённом пункте. Всего было построено 638 машин, производство САУ СУ-122 было завершено летом 1943 года. Тем не менее, несколько самоходок этого типа дожили до окончания боевых действий, приняв участие в штурме Берлина.
topwar.ru
night-panther » Советские САУ времен войны – СУ-100

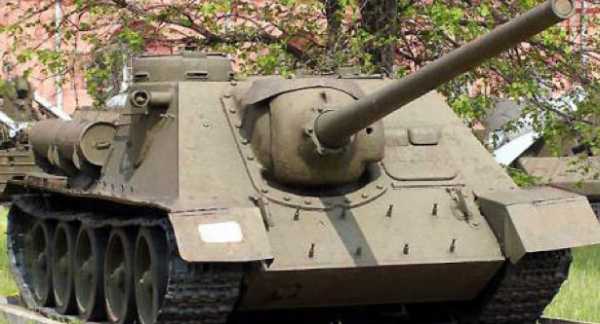

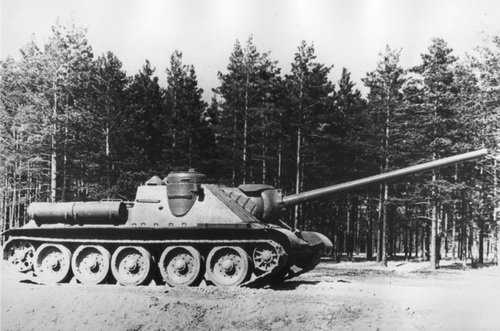

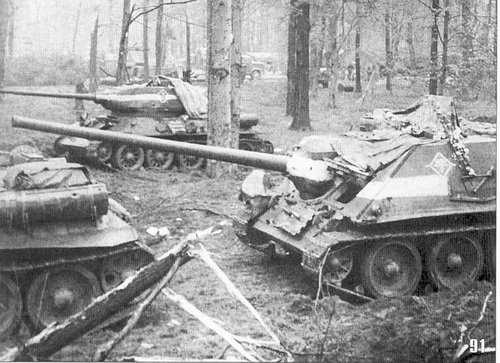

СУ-100 – советская САУ периода Второй мировой войны, относится к классу истребителей танков, средняя по массе. Самоходка была создана на базе среднего танка Т-34-85 конструкторами Уралмашзавода в конце 1943 начале 1944 года. По своей сути является дальнейшим развитием САУ СУ-85. Разрабатывалась для замены СУ-85, которая обладала недостаточной возможностью борьбы с немецкими тяжелыми танками. Серийный выпуск САУ СУ-100 начался на Уралмашзаводе в августе 1944 года и продолжался до марта 1946 года. Помимо этого с 1951 по 1956 год САУ производилась в Чехословакии по лицензии. Всего по разным данным в СССР и Чехословакии было произведено от 4 772 до 4 976 самоходок данного типа.
К середине 1944 года стало окончательно ясно, что имеющихся у Красной армии средств борьбы с современными немецкими танками явно недостаточно. Необходимо было качественное усиление бронетанковых войск. Данный вопрос попытались решить применением на САУ 100-мм орудия с баллистикой морской пушки Б-34. Эскизный проект машины в декабре 1943 года был представлен Наркомату танковой промышленности, а уже 27 декабря 1943 года ГКО принял решение о принятии на вооружение новой средней САУ, вооруженной 100-мм орудием. Местом производства новой самоходки был определен «Уралмашзавод».
Сроки разработки были поставлены очень жесткие, однако, получив чертежи орудия С-34, на заводе убедились в том, что данная пушка для САУ не подходит: она обладает очень внушительными размерами, а при наведении влево упирается во вторую подвеску, не позволяя разместить на прежнем месте люк водителя. Для того чтобы установить на самоходке данное орудие, требовались серьезные изменения ее конструкции, в том числе и ее герметичного корпуса. Все это влекло за собой изменение производственных линий, смещения рабочего места водителя и органов управления на 100 мм. влево и изменение подвески. Масса САУ могла возрасти на 3,5 тонны по сравнению с СУ-85.
Для того чтобы справится с возникшей проблемой, «Уралмашзавод» обратился за помощью к заводу №9, в котором в конце февраля 1944 года под руководством конструктора Ф. Ф. Петрова было создано 100-мм орудие Д-10С, разработанное на основе морского зенитного орудия Б-34. Созданное орудие обладало меньшей массой в сравнении С-34 и свободно монтировалось в серийном корпусе самоходки без каких-либо существенных изменений и увеличения массы машины. Уже 3 марта 1944 года первый прототип новой самоходки, вооруженный новым орудием Д-10С, был отправлен для прохождения заводских испытаний.
Тактико-технические показатели новой САУ СУ-100 позволяли ей успешно бороться с современными немецкими танками на дистанции в 1500 метров для «Тигров» и «Пантер» вне зависимости от точки попадания снаряда. САУ «Фердинанд» можно было поразить с расстояния в 2000 метров, но только при попадании в бортовую броню. СУ-100 обладала исключительной для советской бронетехники огневой мощью. Ее бронебойный снаряд на расстоянии 2000 метров пробивал 125 мм. вертикальной брони, а на расстоянии до 1000 метров пробивал большинство немецкой бронетехники практически насквозь.
Особенности конструкции
САУ СУ-100 была спроектирована на основе агрегатов танка Т-34-85 и САУ СУ-85. Все основные узлы танка – ходовая часть, трансмиссия, двигатель были использованы без изменений. Толщина лобового бронирования рубки была увеличена практически вдвое (с 45-мм у СУ-85 до 75-мм у СУ-100). Рост бронирования в совокупности с увеличением массы орудия привел к тому, что подвеска передних катков вышла перегруженной. Проблему постарались решить, увеличив диаметр проволоки пружин с 30 до 34 мм., но полностью ее ликвидировать так и не удалось. В данной проблеме отразилось конструктивное наследие отсталой подвески танка Кристи.
Корпус самоходки, заимствованный у СУ-85, подвергся хоть и немногочисленным, но очень важным изменениям. Помимо увеличения лобовой брони на САУ появилась командирская башенка со смотровыми приборами MK-IV (копия британских). Также на машине были установлены 2 вентилятора для лучшей очистки боевого отделения от пороховых газов. В целом 72% деталей было заимствовано у среднего танка Т-34, 7,5% от САУ СУ-85, 4% от САУ СУ-122, а 16,5% были спроектированы заново.
САУ СУ-100 обладала классической для советских самоходок компоновкой. Боевое отделение, которое совмещалось с отделением управления, находилось в передней части корпуса, в полностью бронированной боевой рубке. Здесь были расположены органы управления механизмами САУ, комплекс основного вооружения с прицельными приспособлениями, боекомплект орудия, танкопереговорное устройство (ТПУ-3-БисФ), радиостанция (9РС или 9РМ). Здесь же располагались носовые топливные баки и часть полезного инструмента и запасных принадлежностей (ЗИП).
Спереди в левом углу рубки находилось рабочее место механика-водителя, напротив которого в лобовом листе корпуса имелся прямоугольный люк. В крышке его люка были смонтированы 2 призматических смотровых прибора. Справа от орудия располагалось место командира машины. Сразу за сиденьем механика-водителя находилось место наводчика, а в левом заднем углу боевой рубки – заряжающего. В крыше рубки находилось 2 прямоугольных люка для посадки/высадки экипажа, неподвижная командирская башенка и 2 вентилятора под колпаками. Командирская башенка имела 5 смотровых щелей с бронестеклами, перископические смотровые приборы МК-IV находились в крышке люка командирской башенки и левой створке крышки люка наводчика.
Моторное отделение находилось сразу же за боевым и отделялось от него специальной перегородкой. В середине МТО на подмоторной раме был смонтирован дизельный двигатель В-2-34, развивавший мощность в 520 л.с. С данным двигателем САУ весом в 31,6 т. могла разогнаться по шоссе до 50 км/ч. Трансмиссионное отделение располагалось в корме корпуса самоходки, тут находились главный и бортовые фрикционы с тормозами, 5-ступенчатая коробка передач, 2 инерционно-масляных воздухоочистителя и 2 топливных бака. Емкость внутренних топливных баков САУ СУ-100 составляла 400 литров, этого количества топлива было достаточно для совершения 310-км марша по шоссе.
Главным вооружением самоходки была 100-мм нарезная пушка Д-10С обр. 1944 года. Длина ствола орудия равнялась 56 калибрам (5608 мм). Начальная скорость бронебойного снаряда составляла 897 м/с, а максимальная дульная энергия – 6,36 МДж. Пушка оснащалась полуавтоматическим горизонтальным клиновым затвором, а также механическим и электромагнитным спуском. Для обеспечения плавности наводки в вертикальной плоскости пушка оснащалась компенсирующим механизмом пружинного типа. Противооткатные устройства состояли из гидропневматического накатника и гидравлического тормоза отката, которые были расположены над стволом орудия справа и слева соответственно. Полная масса орудия и откатывающих механизмов составляла 1435 кг. Боекомплект САУ СУ-100 включал в себя 33 унитарных выстрела с бронебойно-трассирующими снарядами БР-412 и осколочно-фугасными ОФ-412.
Орудие устанавливалось в лобовой плите рубки в специальной литой рамке на двойных цапфах. Углы наведения в вертикальной плоскости лежали в пределах от -3 до +20 градусов, в горизонтальной 16 градусов (по 8 в каждую сторону). Наводка пушки на цель осуществлялась при помощи двух ручных механизмов – поворотного механизма винтового типа и подъёмного механизма секторного типа. При стрельбе с закрытых позиций для наведения орудия использовалась панорама Герца и боковой уровень, при стрельбе прямой наводкой наводчик использовал телескопический шарнирный прицел ТШ-19, обладавший 4-х кратным увеличением и полем обзора в 16 градусов. Техническая скорострельность орудия составляла 4-6 выстрелов в минуту.
Боевое применение
САУ СУ-100 начали поступать в войска в ноябре 1944 года. В декабре 1944 года в войсках приступили к формированию 3 отдельных самоходно-артиллерийских бригад РГВК, каждая из которых состояла из 3 полков, вооруженных самоходками СУ-100. Штат бригады включал 65 САУ СУ-100, 3 САУ СУ-76 и 1492 человека среднесписочного состава. Бригады, получившие номера 207-я Ленинградская, 208-я Двинская и 209-я, были созданы на основе имеющихся отдельных танковых бригад. В начале февраля 1945 года все сформированные бригады были переданы фронтам.
Таким образом, бригады и полки, вооруженные самоходками СУ-100, приняли участие в заключительных сражениях Великой Отечественной войны, а также в разгроме японской Квантунской армии. Включение в состав наступающих подвижных групп данных САУ существенно повышало их ударную мощь. Часто СУ-100 использовались в завершении прорыва тактической глубины обороны немцев. Характер боя при этом был похож на наступление на противника спешно подготовившегося к обороне. Подготовка наступления занимала ограниченные сроки или не проводилась вовсе.
Впрочем, САУ СУ-100 довелось не только наступать. В марте 1945 года они приняли участие в оборонительных боях у озера Балатон. Здесь в составе войск 3-го Украинского фронта с 6 по 16 марта они участвовали в отражении контрудара 6 танковой армии СС. Все 3 сформированных в декабре 1944 года бригады, вооруженные СУ-100, были привлечены для отражения контрудара, также в обороне использовались отдельные самоходно-артиллерийские полки, вооруженные САУ СУ-85 и СУ-100.
В боях с 11 по 12 марта данные САУ часто использовались в качестве танков, из-за больших потерь бронетехники. Поэтому по фронту был отдан приказ об оснащении всех САУ ручными пулеметами для лучшей самообороны. По итогам мартовских оборонительных боев в Венгрии СУ-100 заслужила очень лестную оценку советского командования.
Без сомнения, САУ СУ-100 была самой удачной и мощной советской противотанковой САУ периода Великой Отечественной войны. СУ-100 была на 15 тонн легче и при этом имела сопоставимую бронезащиту и лучшую подвижность в сравнении с идентичной ей немецкой ПТ-САУ «Ягдпантера». При этом немецкая САУ, вооруженная 88-мм немецкой пушкой Рак 43/3, превосходила советскую по бронепробиваемости и величине боеукладки. Пушка «Ягдпантеры» за счет применения более мощного снаряда PzGr 39/43 с баллистическим наконечником обладала лучшей бронепробиваемостью на дальних дистанциях. Подобный советский снаряд БР-412Д был разработан в СССР только после окончания войны. В отличие от немецкой ПТ-САУ в боекомплекте СУ-100 не было кумулятивных и подкалиберных боеприпасов. При этом осколочно-фугасное действие 100-мм снаряда естественно было выше, чем у немецкой самоходки. В целом обе лучших средних противотанковых САУ Второй мировой не имели перед собой каких-либо выдающихся преимуществ, при том, что возможности применения СУ-100 были несколько шире.
Тактико-технические характеристики: СУ-100
Масса: 31,6 т.
Габаритные размеры:
Длина 9,45 м., ширина 3,0 м., высота 2,24 м.
Экипаж: 4 чел.
Бронирование: от 20 до 75 мм.
Вооружение: 100-мм орудие Д-10С
Боекомплект: 33 снаряда
Двигатель: двенадцатицилиндровый V-образный дизельный двигатель В-2-34 мощностью 520 л.с.
Максимальная скорость: по шоссе – 50 км/час
Запас хода: по шоссе – 310 км.
источник topwar.ru
night-panther.com
Самоходные гаубицы Второй мировой войны. Часть 14. Советские САУ
В СССР работы над созданием самоходных гаубиц велись еще в довоенный период. Однако единственной представительницей данного класса самоходных артиллерийских установок стала СУ-5, которая в середине 1930-х годов была выпущена очень небольшой серией. Еще несколько проектов самоходных гаубиц так и не вышли за стадию прототипов. К таким проектам относилась САУ СУ-14, вооруженная 203-мм гаубицей Б-4 образца 1931 года. А вот серийные советские САУ времен войны, вооруженные гаубицами, к примеру, СУ-122, являлись по факту штурмовыми орудиями и могли выполнять функции самоходных гаубиц лишь в ограниченном объеме.В довоенные годы в СССР велись также работы над созданием так называемого «среднего триплекса» -самоходных артиллерийских систем на базе среднего танка Т-28. На шасси танка планировалось установить 152-мм гаубицу, 203-мм мортиру и 76-мм пушку, которая могла бы использоваться и как зенитная, и как противотанковая. Данные проекты в конце 1930-х годов были рассмотрены в ГБТУ, но ни один из них не получил одобрения. Поэтому история САУ, базой для которых мог стать средний танк Т-28, достаточно быстро подошла к концу.
В то же время проект самоходной артиллерийской установки СУ-14 был проработан гораздо более детально, было даже выпущены две опытные установки СУ-14-1 и СУ-14-2. Последняя отличалась наличием 152-мм орудия БР-2, размещенного в бронированной рубке. До наших дней сохранилась именно САУ СУ-14-2, которая представлена в коллекции бронетанкового музея в подмосковной Кубинке.

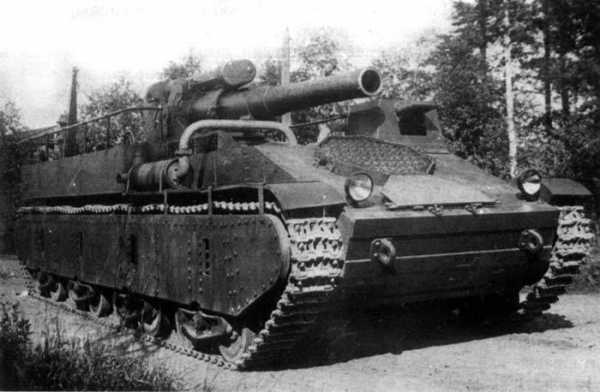

СУ-14 во дворе завода № 185 (1934 год)
Задание по разработке средств механизации артиллерии большой и особой большой мощности было выдано Спецмаштресту еще 17 сентября 1931 года. Эскизные проекты были рассмотрены в июле следующего года и в целом получили одобрение. Прорабатывались два основных варианта: гаубичный с 203-мм орудием Б-4 и пушечный с 152-мм длинноствольным орудием БР-2. В качестве шасси для СУ-14 использовалось специальное шасси с использование узлов и агрегатов перспективного тяжелого танка (Т-35). Первое шасси было готово в мае 1934 года, однако из-за поломок трансмиссии, которую конструкторы заимствовали от среднего танка Т-28, доводка машины шла до конца июля. Дальнейшие испытания шли ни шатко, ни валко. Ломалась коробка передач, слетали траки, перегревался двигатель. В итоге САУ длительное время доделывалась, к примеру, 31 января 1935 года она получила главный фрикцион и коробку передач от тяжелого танка Т-35.
Эталонный образец боевой машины после всех переделок получил обозначение СУ-14-1. С апреля по сентябрь 1936 года он испытывался пробегом (порядка 800 км), а с 28 апреля по 29 ноября 1936 года и стрельбой на НИАПе. В качестве основного вооружения использовалась 203-мм гаубица образца 1931 года (Б-4) с верхним станком, поворотным и подъемным механизмами без каких-либо переделок. Для прицельной стрельбы применялась панорама Герца. Скорострельность составляла приблизительно один выстрел раз в две минуты. Для облегчения процесса заряжания 203-мм гаубицы с грунта, а также подачи снарядов в кокорах (специальных люльках) САУ оснащалась двумя кранами (лебедками) грузоподъемностью до 200 кг. Стрельба велась только с места, при этом самоходка закреплялась на грунте при помощи двух сошников, имевших электрический и ручной привод гидроцилиндров.
Доводке уже построенных образцов до серийного производства помешали репрессии. Сначала был арестованы создатель гаубицы Б-4 и начальник КБ завода «Большевик», а затем главный конструктор и руководитель работ по проекту СУ-14 П. И. Сячинтов, который был расстрелян за контрреволюционную деятельность. После этого работы над САУ были свернуты и две построенных самоходки переданы на хранение военному складу №37 в Москве. К проекту вернулись вновь в 1939 году. Самоходки экранировали, они получил полностью закрытую бронерубку и вновь прошли испытания, после чего в сентябре 1940 года были переданы на хранение НИБТ Полигону. Данные самоходные установки даже приняли участие в боях осенью 1941 года в ходе битвы за Москву, они использовались в районе станции Кубинка для ведения огня закрытых позиций по наступающим немецким войскам. Это было единственное боевое применение данных опытных САУ в Великой Отечественной войне.
СУ-122
Уже в ходе Великой Отечественной войны в СССР вернулись к вопросу постройки самоходной артиллерии. Так уже по результатам анализа первого полугодия боевых действий советские специалисты: как военные, так и инженерные работники очень высоко оценили эффективность немецких штурмовых орудий. 14-15 апреля 1942 года состоялся пленум артиллерийского комитета, на котором среди прочего обсуждался вопрос о разработке в стране безбашенного «штурмового танка». Еще одной причиной появления подобных проектов были серьезные потери материальной части Красной Армиейв 1941 году, а также оставление большого числа производственных мощностей и ресурсно-сырьевой базы. В этой связи безбашенные танки рассматривались как более простая в производстве замена обычным танкам. К примеру, разработанный конструкторами УЗТМ проект безбашенного танка У-33 на базе стандартной тридцатьчетверки был гораздо проще в производстве, отказ от башни позволил снизить трудоемкость изготовления на 27%.
19 октября 1942 года Государственный комитет обороны (ГКО) своим постановлением обязал УЗТМ и завод № 592 в срочном порядке разработать бронированную 122-мм самоходную гаубицу, предназначенную для подавления огневых точек, а также борьбы с танками противника. Уже к 29 октября того же года на основе ранее уже разработанных на УЗТМ проектов был готов новый проект САУ, получивший обозначение У-35.
Государственные испытания новинки прошли на Гороховецком артиллерийском полигоне с 5 по 19 декабря 1942 года. По результатам испытаний самоходная артиллерийская установка У-35 была принята на вооружение под обозначением СУ-122. При этом данная боевая машина была так необходима на фронте, что список из 48 необходимых доработок конструкции решили проигнорировать. Первая серия СУ-122 пошла в производство «как есть», без устранения выявленных недостатков. Справедливости ради стоит отметить, что коллектив завода сумел ликвидировать большую их часть еще до конца 1942 года. Лишь предсерийная партия самоходок СУ-122, состоявшая из 10 боевых машин, имела «ломаную» лобовую часть, не оснащалась вентилятором и бронированием артиллерийского панорамного прицела, отличалась недостаточными размерами маски орудия. Серийные СУ-122, которые начали сходить с конвейера УЗТМ в январе 1943 года имели сплошную лобовую плиту, новую маску, которая исключала попадание осколков и пуль внутрь боевой рубки при повороте орудия, увеличенные топливные баки и другие улучшения.

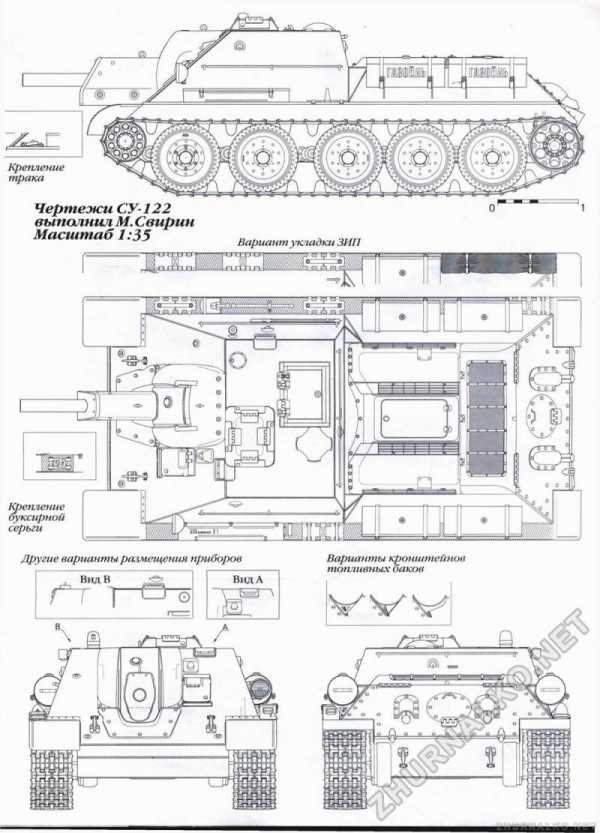

СУ-122 стала средней по массе советской самоходной артиллерийской установкой класса штурмовых орудий, с некоторыми ограничениями ее можно было использовать и как самоходную гаубицу. Данная машина стала одной из первых созданных в Советском Союзе САУ, которая была принята в крупносерийное производство. Стимулами к ее созданию стали необходимость дать советским танковым и механизированным частям мощное и главное высокомобильное средство огневой поддержки, а также необходимость максимального упрощения конструкции среднего танка Т-34 в очень тяжелых для страны условиях середины 1942 года. Выпуск данной САУ продолжался с декабря 1942 года по август 1943 года, когда в производстве ее сменил истребитель танков СУ-85, созданный на базе СУ-122. Всего за это время УЗТМ собрал 638 самоходок данного типа, включая опытный экземпляр.
САУ СУ-122 имела ту же компоновку, что и все другие советские серийные самоходные установки периода Великой Отечественной войны, за исключением СУ-76. Полностью бронированный корпус делился на две части. Экипаж, 122-мм гаубица и боезапас располагались в передней части в броневой рубке, которая совмещала в себе и отделение управление, и боевое отделение. Силовая установка и трансмиссия находились в корме боевой машины. Три члена экипажа САУ располагались с левой стороны от орудия: впереди сидел механик-водитель, затем наводчик, и сзади них — заряжающий, два других члена экипажа — командир самоходки и замковый располагались справа от орудия. Топливные баки были размещены вдоль бортов САУ между шахтами узлов индивидуальной пружинной подвески, в том числе и в обитаемом пространстве самоходки. Это не лучшим образом сказывалось на взрывобезопасности, а также выживаемости экипажей СУ-122 в случае поражения машины вражескими снарядами.
Основным вооружением самоходной артиллерийской установки СУ-122 стала модификация М-30С нарезной 122-мм дивизионной гаубицы образца 1938 года (М-30). При этом различия между качающимися частями буксируемого и самоходного вариантов были минимальными, они были вызваны необходимостью подгонки гаубицы под монтаж в стесненном боевом отделении САУ. 122-мм орудие устанавливалось на тумбовой установке, подкрепленной поперечной балкой справа от плоскости продольной симметрии самоходки. Данная гаубица имела ствол длиной 22,7 калибра, дальность ведения огня прямой наводкой составляла 3,6 км, максимально возможная дальность стрельбы — 8 км. Диапазон углов возвышения орудия составлял от −3° до +25°, сектор горизонтального наведения орудия был ограничен значением в 20 градусов.
Боекомплект самоходной установки СУ-122 составлял 40 (32-35 для ранних вариантов) выстрелов раздельно-гильзового заряжания. Метательные заряды в гильзах и 122-мм снаряды были уложены вдоль бортов САУ, а также у задней стенки боевого отделения. Скорострельность 122-мм гаубицы М-30С составляла до 2-3 выстрелов в минуту. В состав боекомплекта самоходки могла быть включена почти вся номенклатура 122-мм гаубичных боеприпасов, однако чаще всего большую часть боекомплекта составляли осколочно-фугасные снаряды, а для борьбы с бронированными целями противника использовались кумулятивные боеприпасы.
Ходовая часть СУ-122 была практически полностью и без изменений заимствована от среднего танка Т-34. Она состояла из 5 двускатных опорных катков большого диаметра с резиновыми бандажами, ленивца и ведущего колеса (применительно на каждый борт). Поддерживающие катки отсутствовали, так как верхняя ветвь гусеничной ленты опиралась на опорные катки самоходки. Ленивцы с механизмом натяжения гусеницы размещались спереди, а ведущие колеса гребневого зацепления — сзади.

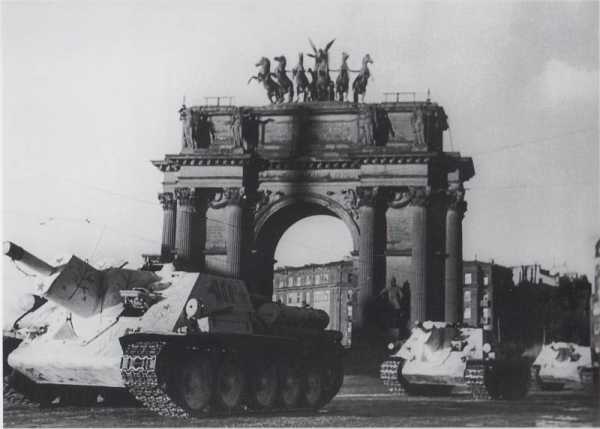

САУ СУ-122 направляются на передовую у Нарвских ворот в Ленинграде.
Первые боевые испытания новых самоходок прошли с 3 по 12 февраля 1943 года. Целью данных испытаний стала отработка тактики применение СУ-122 в боевых условиях. Наиболее удачным вариантом было признано использование САУ для поддержки наступающих танков и пехоты огнем с коротких остановок, находясь на удалении 300-600 метров от них. Благодаря этому по ходу прорыва вражеской обороны они занимались подавлением выявляемых огневых точек противника, а затем могли отбивать танковые контратаки противника (однако 122-мм гаубица с раздельно-гильзовым заряжанием и низкой скорострельностью не особо этому способствовала). В ходе испытаний проводились также стрельбы с закрытых позиций, однако из-за позиционного характера боев данное применение было редким, огневая поддержка от имевшихся в наличии буксируемых дивизионных орудий была достаточной.
В апреле 1943 года был принят штат для среднего самоходно-артиллерийского полка вооруженного САУ СУ-122. Данный штат был признан удачным и просуществовал до конца Великой Отечественной войны. Организационно полк состоял из 4-х батарей по 4 самоходки СУ-122 в каждой, а также одного командирского танка Т-34, который входил во взвод управления, в котором также имелся бронеавтомобиль БА-64.
Наиболее активно СУ-122 использовались на фронтах Великой Отечественной войны во второй половине 1943 года и в начале 1944 года. Но уже к апрелю 1944 года они стали редкими машинами в парке советской бронетехники (были потеряны в боях или списывались после выработки ресурса), а до конца войны в частях уцелели единичные экземпляры, которые, тем не менее, приняли участие в битве за Берлин. Чаще всего СУ-122 использовались в роли штурмовых орудий, случая ведения ими огня с закрытых позиций были довольно редкими. Обычно самоходки использовались для поддержки танков и пехоты, идя вместе с ними в атаку и подавляя огнем противотанковые орудия противника и уничтожая другие помехи наступлению.
Тактико-технические характеристики СУ-122:
Габаритные размеры: длина корпуса — 6950 мм, ширина — 3000 мм, высота — 2235 мм, клиренс — 400 мм.
Боевая масса — 29,6 т.
Бронирование — 15 (днище) — 45 мм (лоб и борта корпуса и рубки).
Вооружение — 122-мм гаубица М-30С.
Боекомплект — 40 снарядов.
Силовая установка — V-образный дизельный двигатель В-2-34 жидкостного охлаждения максимальной мощностью 500 л.с.
Максимальная скорость — 55 км/ч (по шоссе), до 20 км/ч (по пересеченной местности).
Запас хода — 600 км (по шоссе).
Экипаж — 5 человек.
Источники информации:
http://www.aviarmor.net/tww2/tanks/ussr/su-14.htm
http://armedman.ru/tanki/1919-1936-bronetehnika/samohodnaya-artilleriyskaya-ustanovka-su-14.html#_-14-1
http://www.aviarmor.net/tww2/tanks/ussr/su-122.htm
Материалы из открытых источников
topwar.ru
Шасси – немецкие, САУ – советские
К концу 1941 года ситуация с бронетехникой в Красной Армии была близка к катастрофической. В первые месяцы войны была потеряна большая часть танков, имевшаяся в наличии на начало 1941 года. Производство восполнить потери не могло, так как большая часть предприятий была эвакуирована с захваченных противником территорий и еще не успела наладить работу на новом месте.
Для частичного решения вопроса обеспечения Красной Армии (далее — КА) бронетехникой 21 декабря 1941 года всем предприятиям, подчиненным Наркомату вооружений, было вменено в обязанность изложить свои предложения по использованию трофейной техники, значительное количество которой скопилось в боевых частях. Часть машин использовалась там же, на местах, но после израсходования боезапаса немецкие танки и самоходные артиллерийские установки становились бесполезными, так как советские снаряды к их орудиям не подходили.
В начале 1942 года группе инженеров-конструкторов под руководством Е. В. Синельщикова, специально созданной при Главном артиллерийском управлении (далее – ГАУ) КА было поручено проектирование самоходных артиллерийских установок (далее – САУ) на базе различных шасси. В качестве таковых рассматривались как автомобильные шасси (в том числе, получаемые по ленд-лизу), так и шасси трофейных танков и САУ (в советских документах они указывались как «артштурмы»).
Эскизный проект СГ-122(А), вид сбоку. Апрель 1942 годаИсточник – topwar.ru
6 апреля 1942 года был утвержден эскизный проект самоходной гаубицы на базе шасси трофейной немецкой САУ StuG III. На заводе №592 в Мытищах, до войны производившем вагоны метро, начались работы над созданием первого экземпляра машины, получившей обозначение СГ-122(А) – самоходная гаубица 122 мм (артштурм). Созданная на заводе конструкторская группа под руководством инженера Каштанова уже к июню смогла создать первый прототип.
Эскизный проект СГ-122(А), вид сверху. Апрель 1942 годаИсточник – topwar.ru
В войсках требовалось мобильное бронированное средство артиллерийской поддержки пехоты, способное как подавлять и разрушать полевые укрепления противника, так и, в случае необходимости, уничтожать его бронетехнику. Было принято решение установить в новой САУ полевую 122-мм гаубицу М-30 образца 1938 года, которая хорошо зарекомендовала себя в сражениях 1941 года. Кроме того, в ремонте находилось значительное количество этих орудий, лишившихся щитков или колесной базы, что также повлияло на выбор именно этой гаубицы.
122-мм гаубица М-30 образца 1938 года в экспозиции Мемориала героической обороны Одессы.Автор фото – Андрей Алексеев
Источник – dishmodels.ru
Так как «родная» рубка трофейной самоходки была слишком мала, было решено ее демонтировать, а новую рубку спроектировать на 10 см выше. Толщина лобового бронелиста новой рубки достигала 45 мм, бортов – 35 мм, кормы – 25 мм, крыши – 20 мм. После испытаний, показавших, что переднюю часть САУ перетяжелили, толщину лобового и бортовых бронелистов уменьшили на 10 мм – до 35 и 25 мм соответственно. Орудие устанавливалось на специальной литой тумбе, крепившейся к полу рубки. В лобовой части орудие защищалось специальным бронированным кожухом. Над его казенной частью монтировался электрический вентилятор для оперативного удаления из рубки пороховых газов. Наведение гаубицы осуществлялось через монтируемую в рубке орудийную панораму. Стрельба могла осуществляться как в неподвижном положении, так и с хода (по площадям). «Родная» лобовая броня шасси StuG III усиливалась дополнительными 20-мм броневыми экранами.
Экипаж гаубицы составлял пять человек: командир (также имевший обязанности наводчика по горизонтали), наводчик по вертикали (он же радист), механик-водитель и два заряжающих. В боевой рубке для экипажа были предусмотрены два люка: один – в кормовом бронелисте и один – справа, в лобовом бронелисте. После проведения испытаний от переднего люка решили отказаться, чтобы повысить прочность САУ. Для наблюдения за окружающей обстановкой командир получил артиллерийский разведывательный перископ, под который в крыше рубки был предусмотрен специальный выдвижной стакан.
Эскизный проект СГ-122(А), поперечный разрез. Апрель 1942 годаИсточник – topwar.ru
Штатный боекомплект СГ-122(А) достигал 50 снарядов, которые размещались на специальных полках вдоль бортов и кормовой стенки боевой рубки. Гильзы с зарядами (заряжание гаубицы М-30 было раздельным, поэтому в экипаже предусматривалось двое заряжающих) хранились на полу рубки в специальных пазах.
В бак самоходки входило 320 литров топлива, плюс в навесные баки помещалось еще 120 литров. Запас хода машины составлял 180 километров.
В период с 20 по 30 июня 1942 года первый прототип СГ-122(А) проходил испытание на полигоне московского завода №8, а с 25 июля по 8 августа – на Софринском артиллерийском полигоне. Машина прошла по шоссе и бездорожью в общей сложности 125 километров, показав неплохие результаты проходимости и управляемости. Сложности возникали лишь при езде по пересеченной местности, так как передняя часть САУ была тяжелее «оригинала» на 2,6 тонны. САУ также провела артиллерийские стрельбы, которые показали хорошую скорострельность и кучность стрельбы орудия. В результате было принято решение облегчить боевую рубку путем уменьшения толщины брони, от чего она стала тоньше, чем у StuG-III, на шасси которой производилась новая САУ.
СГ-122(А), апрель 1942 годаИсточник – aviarmor.net
19 октября Сталин лично подписал постановление ГКО №2429, которым предусматривалось изготовление ста двадцати СГ-122(А) на базе трофейных танков Pz.III, Pz.IV и StuG III и определялся график их поставки на завод №592.
Однако из-за того, что большая часть мощностей завода была эвакуирована на Урал, а остальная часть была загружена другими военными заказами, план производства был сорван. Руководство завода пыталось переложить ответственность за срыв плана на военных функционеров из Главного автобронетанкового управления (далее – ГАБТУ) КА, однако им это не удалось. Проблема состояла в том, что иногда завод не принимал отремонтированные трофейные шасси (поставляемые с танкоремонтного завода №8), поскольку не имел свободного места в цехах. Та же проблема возникла и с поставками с Московских предприятий: рембазы №82 и завода №8. При этом танки Pz.IV заводом вообще не принимались.
Модель СГ-122(А). Автор – Юрий МорозовИсточник – rumodelism.com
Тем не менее, за период с октября 1942 по февраль 1943 года, по различным оценкам, завод №592 произвел от 21 до 27 экземпляров САУ СГ-122(А). 1 февраля 1943 года завод из Наркомата вооружений передали в ведение Наркомата танковой промышленности и обязали сконцентрироваться на производстве новых легких танков Т-80. При этом завод получил новый номер – №40.
Самоходками СГ-122(А) комплектовался 1435-й самоходно-артиллерийский полк (далее – САП). В январе 1943 года он начал получать новые САУ, и сразу же от командования полка стали поступать нарекания на качество полученных машин. В результате на протяжении всего времени эксплуатации СГ-122(А) значительное их количество находилось в ремонте. Способствовало этому и то, что шасси танков Pz. III и САУ StuG III были крайне сложны в управлении для советских механиков-водителей, а печатных руководств по вождению СГ-122(А) и Pz. III в армии не хватало или не было вовсе – во всяком случае, до фронтовиков они не доходили. По этой причине около 50% самоходок было потеряно из-за поломок.
В составе 1435-го САП самоходки СГ-122(А) успели повоевать чуть больше недели (с 6 по 14 марта 1943 года) – совместно с частями 10-й армии Западного фронта в боях по освобождению Калужской области. Обладая хорошей огневой мощью, новые САУ показали свою техническую ненадежность. Крайне негативную роль сыграла и плохая подготовка экипажей. 19 марта 1943 года уцелевшие самоходки были отправлены с железнодорожной станции Пробуждение в тыл для ремонта, и дальнейшая их судьба автору статьи неизвестна. На сегодняшний день ни одной СГ-122(А) не сохранилось.
warspot.ru
Советские САУ против немецких танков — начало — GunMan News
В данной публикации предпринята попытка анализа противотанковых возможностей советских самоходных артиллерийских установок (САУ), имевшихся в СССР в годы Великой Отечественной войны. К началу боевых действий в июне 1941 года в РККА практически не было самоходных артиллерийских установок, хотя работы по их созданию велись, начиная с первой половины 30-х годов. Доведенные в СССР до стадии серийного производства САУ создавались на основе артиллерийских систем с невысокой баллистикой и рассматривались как средства поддержки пехотных подразделений. В качестве вооружения первых советских самоходок использовались 76-мм полковые орудия образца 1927 г. и 122-мм гаубицы образца 1910/30 гг.
Первым советским серийным образцом САУ была СУ-12 на шасси трёхосного американского грузовика «Морланд» (Moreland TX6) с двумя ведущими мостами. На грузовой платформе «Морланда» монтировалась тумбовая установка с 76-мм полковым орудием. «Грузовые самоходки» поступили на вооружение в 1933 году и впервые были продемонстрированы на параде в 1934 году. Вскоре после начала серийного производства в СССР грузовиков ГАЗ-ААА на их базе началась сборка САУ СУ-1-12. Согласно архивным данным, всего построили 99 САУ СУ-12/СУ-1-12. Из них 48 на базе грузовика «Мореланд» и 51 на базе советского грузовика ГАЗ-ААА.
Первоначально САУ СУ-12 вообще не имели какой либо бронезащиты, однако вскоре установили П-образный броневой щит для предохранения расчёта от пуль и осколков. Боекомплект орудия составлял 36 шрапнельных и осколочных гранат, бронебойные снаряды предусмотрены не были. Скорострельность составляла 10-12 выстр/мин. Установка орудия на платформе грузовика давала возможность быстро и недорого создать импровизированную САУ. Тумбовая артустановка имела сектор обстрела 270 градусов, огонь из орудия мог вестись как прямо-назад, так и по борту. Также имелась принципиальная возможность стрельбы на ходу, но при этом сильно снижалась точность.
Мобильность СУ-12 при передвижении по хорошим дорогам была существенно выше, чем у 76-мм полковых орудий на конной тяге. Однако и недостатков у первой советской самоходки оказалось не мало. Уязвимость артиллерийского расчёта, частично прикрытого 4-мм стальным щитом, при ведении огня прямой наводкой была очень велика. Проходимость колёсной машины по слабым грунтам оставляла желать много лучшего и серьёзно уступала конным упряжкам полковой и дивизионной артиллерии. Вытащить завязшую в грязи колёсную самоходку можно было только трактором. В связи с этим было решено строить самоходки на гусеничных шасси, а производство СУ-12 прекратили в 1935 году.
Первые советские самоходки успешно применялись в боевых действиях на Дальнем Востоке против японцев в конце 30-х годов и в Зимней войне с Финляндией. Все СУ-12, имевшиеся в западной части страны, были потеряны вскоре после нападения Германии, не оказав влияния на ход боевых действий.
В 20-30-е годы создание САУ на базе грузовых автомобилей было общемировой тенденцией, и данный опыт в СССР оказался полезным. Но если установка зенитных орудий на грузовики имела смысл, то для САУ, действовавших в непосредственной близости от противника, применение незащищённого автомобильного шасси с ограниченной проходимостью, безусловно, было тупиковым решением.
В предвоенное время в Советском Союзе был создан ряд САУ на базе лёгких танков. В качестве носителей 45-мм противотанковых орудий рассматривались плавающие танкетки Т-37А, однако дело ограничилось строительством двух опытных экземпляров. До стадии серийного производства удалось довести САУ СУ-5-2 с 122-мм гаубицей обр. 1910/30 гг. на базе танка Т-26. СУ-5-2 выпускались малой серией с 1936 по 1937 год, всего построили 31 машину.
Боекомплект 122-мм САУ СУ-5-2 составлял 4 снаряда и 6 зарядов. Углы наведения по горизонтали — 30°, по вертикали от 0° до +60°. Максимальная начальная скорость осколочного снаряда — 335 м/с, максимальная дальность стрельбы — 7680 м, скорострельность 5—6 выстр./мин. Толщина лобовой брони — 15 мм, борт и корма — 10 мм, то есть бронезащита была вполне адекватной, чтобы противостоять пулям и осколкам, но она имелась только спереди и частично по бокам.
В целом СУ-5-2 для своего времени обладала неплохими боевыми качествами, что было подтверждено в ходе боевых действий у озера Хасан. В отчётах командования 2-й механизированной бригады РККА отмечалось: «122-мм самоходные орудия оказали большую поддержку танкам и пехоте, уничтожая проволочные заграждения и огневые точки противника».
В силу малочисленности 76-мм СУ-12 и 122-мм СУ-5-2 не оказали заметного влияния на ход боевых действий в начальный период войны. Противотанковые возможности 76-мм СУ-12 были невысокими, при повышенной уязвимости как самой САУ, так и расчёта для пуль и осколков. При начальной скорости 76-мм тупоголового бронебойного снаряда БР-350А – 370 м/с на дальности 500 метров при встрече под углом 90 ° он пробивал 30 мм броню, что позволяло бороться только с лёгкими немецкими танками и бронеавтомобилями. До появления в боекомплекте полковых орудий кумулятивных снарядов их противотанковые возможности были очень скромными.
Несмотря на то, что в боекомплекте 122-мм гаубицы отсутствовали бронебойные снаряды, часто достаточно эффективной оказывалась стрельба осколочно-фугасными гранатами. Так, при весе снаряда 53-ОФ-462 — 21,76 кг, он содержал 3,67 кг тротила, что в 1941 году при прямом попадании позволяло гарантированно поражать любой германский танк. При разрыве снаряда образовывались тяжелые осколки, способные пробить броню толщиной до 20 мм в радиусе 2-3 метров. Этого было вполне достаточно для поражения брони бронетранспортёров и лёгких танков, а также вывода из строя ходовой части, приборов наблюдения, прицелов и вооружения. То есть при правильной тактике использования и наличии в войсках значимого количества СУ-5-2 эти САУ в начальный период войны могли бороться не только с укреплениями и пехотой, но и с немецкими танками.
До войны в СССР уже была создана САУ с высоким противотанковым потенциалом. В 1936 году испытания проходила СУ-6, вооруженная 76-мм зенитным орудием 3-К на шасси лёгкого танка Т-26. Данная машина предназначалась для зенитного сопровождения мотомеханизированных колонн. Военных она не устроила, поскольку весь расчёт не помещался в артиллерийской установке, и установщик дистанционных трубок был вынужден передвигаться на машине сопровождения.
-
- СУ-6
Не слишком удачная в качестве зенитной, САУ СУ-6 могла бы стать очень эффективным противотанковым средством, действуя с заранее подготовленных позиций и из засад. Бронебойный снаряд БР-361, выпущенный из орудия 3-К на дистанции 1000 метров при угле встречи 90° пробивал 82-мм броню. В 1941-1942 годах возможности 76-мм САУ СУ-6 позволяли ей на реальных дистанциях стрельбы успешно бороться с любыми немецкими танками. При использовании подкалиберных снарядов показатели бронепробиваемости были бы намного больше. К сожалению, в качестве противотанковой самоходной артиллерийской установки (ПТ САУ) СУ-6 на вооружение так и не поступила.
Многие исследователи относят к тяжелым штурмовым САУ танк КВ-2. Формально, благодаря наличию вращающейся башни, КВ-2 идентифицируется как танк. Но фактически боевая машина, вооруженная уникальной 152-мм танковой гаубицей обр. 1938/40 гг.(М-10Т), по многим параметрам являлась САУ. Гаубица М-10Т по вертикали наводилась в пределах от −3 до +18°, при неподвижном положении башни она могла наводиться в небольшом секторе горизонтальной наводки, что было характерно для самоходных установок. Боекомплект составлял 36 выстрелов раздельно-гильзового заряжания.
КВ-2 создавался на основе опыта борьбы с финскими ДОТами на «Линии Маннергейма». Толщина лобовой и бортовой брони составляла 75 мм, а толщина бронемаски орудия – 110 мм, что делало его малоуязвимым для противотанковых орудий калибра 37-50-мм. Впрочем, высокая защищённость КВ-2 зачастую обесценивалась низкой технической надёжностью и плохой подготовкой механиков-водителей.
При мощности дизельного двигателя В-2К — 500 л.с., 52-тонная машина по шоссе теоретически могла разогнаться до 34 км/ч. В реальности же скорость по хорошей дороге не превышала 25 км/ч. По пересеченной местности танк передвигался со скоростью пешехода 5-7 км/ч. С учётом того, что проходимость КВ-2 по слабым грунтам была не очень хорошей, а вытащить завязший в грязи танк было непросто, приходилось весьма тщательно выбирать маршрут передвижения. Из-за чрезмерного веса и габаритов переправа через водные преграды зачастую становилась неразрешимой задачей, мосты и переправы не выдерживали, и немало КВ-2 было просто брошено при отступлении.
22 июня 1941 года в боекомплекте КВ-2 имелись только осколочно-фугасные гранаты ОФ-530 массой 40 кг, содержащие около 6 кг тротила. Попадание такого снаряда в любой немецкий танк в 1941 году неминуемо превращало его в груду пылающего металлолома. На практике ввиду невозможности комплектования боекомплекта штатными боеприпасами для стрельбы применяли все снаряды буксируемой гаубицы М-10. При этом из гильзы удалялось необходимое количество пучков пороха. Использовались чугунные осколочные гаубичные гранаты, зажигательные снаряды, старые фугасные гранаты и даже шрапнельные, поставленные на удар. При стрельбе по немецким танкам хороший результат показали бетонобойные снаряды.
Орудие М-10Т обладало целым набором недостатков, которые обесценивали его эффективность на поле боя. Ввиду неуравновешенности башни штатный электромотор не всегда мог справиться с её весом, что делало вращение башни весьма затруднительным занятием. Даже при небольшом угле наклона танка башню зачастую было невозможно повернуть. Из-за чрезмерной отдачи стрелять из орудия можно было только во время полной остановки танка. Отдача орудия могла попросту вывести из строя, как механизм поворота башни, так и моторно-трансмиссионная группу, и это при том, что из танковой М-10Т категорически запрещалась стрельба на полном заряде. Практическая скорострельность с уточнением наводки составляла — 2 выстр./мин, что в сочетании с низкой скоростью поворота башни и относительно небольшой дальностью прямого выстрела снижало противотанковые возможности.
В силу всего этого боевая эффективность машины, созданной для наступательных боевых действий и уничтожения укреплений противника, при стрельбе прямой наводкой с дистанции нескольких сот метров оказалась невысокой. Впрочем, большая часть КВ-2 была потеряна не в дуэлях с немецкими танками, а в результате повреждений от огня немецкой артиллерии, ударов пикирующих бомбардировщиков, поломок двигателя, трансмиссии и ходовой части, отсутствия ГСМ. Вскоре после начала войны производство КВ-2 было свёрнуто. Всего с января 1940 по июль 1941 года удалось построить 204 машины.
В начальный период войны на танкоремонтных предприятиях скопилось значительное количество подбитых и неисправных легких танков Т-26 различных модификаций. Зачастую танки имели повреждения башни или вооружения, что препятствовало их дальнейшему использованию. Так же свою полную несостоятельность продемонстрировали двухбашенные танки с пулемётным вооружением. В этих условиях вполне логичным представлялась переделка танков с неисправным или устаревшим вооружением в САУ. Известно, что некоторое количество машин с демонтированными башнями перевооружались 37 и 45-мм противотанковыми орудиями с броневыми щитами. Согласно архивным документам, такие САУ, например, имелись в октябре 1941 года в 124-й танковой бригаде, однако изображений машин не сохранилось. По огневой мощи импровизированные САУ не превосходили танки Т-26 с 45-мм орудием, уступая по защищённости экипажа. Но плюсом подобных машин был гораздо лучший обзор поля боя, да и в условиях катастрофичных потерь первых месяцев войны любая боеспособная бронетехника была на вес золота. При грамотной тактике использования 37 и 45-мм самоходки в 1941 году могли вполне успешно бороться с танками противника.
Осенью 1941 года на ленинградском заводе имени Кирова на отремонтированных шасси Т-26 выпускались самоходки, вооруженные 76-мм пушками КТ. Данное орудие представляло собой танковую версию 76-мм полкового орудия образца 1927 г., с аналогичной баллистикой и боеприпасами. В разных источниках данные самоходки обозначались по-разному: Т-26-СУ, СУ-Т-26, но чаще всего СУ-76П или СУ-26. Орудие СУ-26 имело круговой обстрел, расчёт спереди прикрывался бронещитом.
Поздние варианты, построенные в 1942 году, также имели бронезащиту по бокам. Согласно архивным данным, в Ленинграде в годы войны было построено 14 САУ СУ-26, некоторое из них дожили до прорыва блокады. Конечно, противотанковый потенциал этих самоходок был очень слабым, и использовались они в основном для артиллерийской поддержки танков и пехоты.
Первой советской специализированной ПТ САУ стала ЗИС-30, вооруженная 57-мм противотанковой пушкой обр. 1941 г. Очень часто данное орудие называют ЗИС-2, но это не вполне правильно. От ПТО ЗИС-2, производство которого возобновили в 1943 году, 57-мм орудие обр. 1941 г. отличалась рядом деталей, хотя в целом конструкция была одинаковой. Противотанковые 57-мм орудия имели отменную бронепробиваемость и в начале войны гарантированно пробивали лобовую броню любого немецкого танка.
ПТ САУ ЗИС-30 представляла собой легкую противотанковую установку с открыто расположенным орудием. Верхний станок орудия крепился в средней части на корпус лёгкого тягача Т-20 «Комсомолец». Углы вертикальной наводки составляли от -5 до +25°, по горизонту – в секторе 30°. Практическая скорострельность достигала 20 выстр/мин. От пуль и осколков расчет, состоявший из 5 человек, в бою защищал лишь орудийный щит. Огонь из орудия можно было вести только с места. Ввиду высоко расположенного центра тяжести и сильной отдачи во избежание опрокидывания необходимо было откидывать сошники в кормовой части САУ. Для самообороны самоходной установки имелся 7,62-мм пулемет ДТ, доставшийся по наследству от тягача «Комсомолец».
Серийное производство САУ ЗИС-30 началось в конце сентября 1941 года на Нижегородском машиностроительном заводе и длилось всего около месяца. За это время удалось построить 101 самоходку. По официальной версии производство ЗИС-30 было прекращено по причине отсутствия тягачей «Комсомолец», но даже если это так, что мешало ставить весьма эффективные в противотанковом отношении 57-мм орудия на шасси лёгких танков?
Наиболее вероятной причиной сворачивания строительства 57-мм ПТ САУ, скорей всего, стали трудности с производством стволов орудий. Процент брака при изготовлении стволов достигал совершенно неприличных значений, и исправить такое положение на существующем станочном парке, несмотря на усилия трудового коллектива завода-изготовителя не получалось. Именно этим, а не «избыточной мощностью» 57-мм противотанковых орудий объясняются их незначительные объемы производства в 1941 году и последующий отказ от серийного строительства. Горьковскому артиллерийскому заводу № 92 , да и самому В.Г. Грабину оказалось проще, основываясь на конструкции 57-мм орудия обр. 1941 г., наладить производство дивизионного 76-мм орудия, ставшего широко известным как ЗИС-3. 76-мм дивизионная пушка образца 1942 года (ЗИС-3) на момент создания имела вполне приемлемую бронепробиваемость, обладая при этом более мощным осколочно-фугасным снарядом. Впоследствии это орудие получило широкое распространение и пользовалось популярностью в войсках. ЗИС-3 состояло на вооружении не только в дивизионной артиллерии, специально доработанные орудия использовались истребительно-противотанковыми частями и устанавливались на самоходные артустановки. Впоследствии производство 57-мм ПТО после внесения некоторых изменений в конструкцию под наименованием ЗИС-2 было возобновлено в 1943 году. Это стало возможно после получения из США совершенного станочного парка, что позволило решить проблему с изготовлением стволов.
Что касается САУ ЗИС-30, то эта самоходка в условиях острой нехватки противотанковых средств первоначально зарекомендовала себя неплохо. Артиллеристам, до этого имевшим дело с 45-мм противотанковыми орудиями, особенно нравились высокая бронепробиваемость и дальность прямого выстрела. Во время боевого применения у самоходки выявился целый ряд серьёзных недостатков: перегруженность ходовой части, недостаточный запас хода, малый боекомплект и склонность к опрокидыванию. Впрочем, всё это было вполне предсказуемо, так как САУ ЗИС-30 являлась типичным эрзац — образцом военного времени, созданным в спешке из имеющихся под рукой, мало подходящих друг для друга шасси и артиллерийской части. К середине 1942 года практически все ЗИС-30 были потеряны в ходе боевых действий. Тем не менее, они оказались весьма полезным средством борьбы с немецкими танками. САУ ЗИС-30 состояли на вооружении противотанковых батарей танковых бригад Западного и Юго-Западного фронтов и принимали активное участие в обороне Москвы.
После стабилизации положения на фронте и ряда успешных наступательных операций РККА возникла острая потребность в САУ артиллерийской поддержки. В отличие от танков самоходки не должны были непосредственно участвовать в атаке. Двигаясь на расстоянии 500-600 метров от наступающих войск, они огнём своих орудий подавляли огневые точки, разрушали укрепления и уничтожали вражескую пехоту. То есть требовался типичный «артшурм», если пользоваться терминологией противника. Это предъявляло иные требования к САУ по сравнению с танками. Защищенность самоходок могла быть меньшей, но предпочтительным было увеличение калибра орудий, и, как следствие, могущества действия снарядов.
Поздней осенью 1942 года началось производство СУ-76. Данная самоходка была создана на базе легких танков Т-60 и Т-70 с использованием ряда автомобильных агрегатов и вооружена 76-мм орудием ЗИС-ЗШ (Ш — штурмовая) – специально разработанным для САУ вариантом дивизионного орудия. Углы вертикальной наводки составляли от -3 до +25°, по горизонту – в секторе 15°. Угол возвышения орудия позволял достичь дальности стрельбы дивизионного орудия ЗИС-3, то есть 13 км. Боекомплект составлял 60 снарядов. Толщина лобовой брони — 26-35 мм, бортовой и кормы -10-15 мм позволяла защищать экипаж (4 человека) от стрелкового огня и осколков. На первой серийной модификации имелась также бронированная 7 мм крыша.
Силовая установка СУ-76 представляла собой спарку двух автомобильных моторов ГАЗ-202 суммарной мощностью 140 л.с. По замыслу конструкторов, это должно было снизить стоимость производства САУ, но послужило причиной массовых рекламаций из действующей армии. Силовая установка была очень сложной в управлении, несинхронная работа двигателей вызывала сильные крутильные колебания, что приводило к быстрому выходу из строя трансмиссии.
Первые изготовленные 25 штук СУ-76 в январе 1943 года были направлены в учебный самоходно-артиллерийский полк. Через месяц два первых сформированных на СУ-76 самоходно-артиллерийских полка (САП) отправились на Волховский фронт и приняли участие в прорыве блокады Ленинграда. В ходе боевых действий самоходки продемонстрировали хорошую подвижность и проходимость. Огневая мощь орудий позволяла эффективно разрушать лёгкие полевые укрепления и уничтожать скопления живой силы противника. Но в то же время наблюдался массовый выход из строя элементов трансмиссии и двигателей. Это привело к остановке серийного производства после выпуска 320 машин. Доработка моторно-трансмиссионого отделения не привела к кардинальному изменению конструкции. Для повышения надёжности было решено усилить её элементы с целью повышения надёжности и увеличения моторесурса. В последствии мощность спаренной двигательной установки довели до 170 л.с. К тому же отказались от бронированной крыши боевого отделения, что позволило снизить массу с 11,2 до 10,5 т. и улучшило условия работы экипажа и обзор. В походном положении для защиты от дорожной пыли и осадков боевое отделение закрывалось брезентом. Этот вариант САУ, получивший обозначение СУ-76М, успел принять участие в Курской битве.
Понимание, что САУ — не танк, ко многим командирам пришло не сразу. Попытки использования СУ-76М с противопульной бронёй в лобовых атаках хорошо укреплённых позиций противника неизбежно вели к большим потерям. Именно тогда эта самоходка заслужила среди фронтовиков нелестные прозвища: «сука», «голожопый фердинанд» и «братская могила экипажа». Впрочем, при грамотном применении СУ-76М проявляли себя хорошо. В обороне они отражали атаки пехоты и использовались как защищенный подвижный противотанковый резерв. В наступлении самоходки подавляли пулеметные гнезда, разрушали доты и дзоты, проделывали огнём орудий проходы в проволочных заграждениях, а также при необходимости боролись с контратакующими танками.
Во второй половине войны 76-мм бронебойный снаряд уже не мог гарантированно поражать немецкие средние танки Pz. IV поздних модификаций и тяжелые Pz. V «Panther» и Pz. VI «Tiger», а стрельба кумулятивными снарядами, используемыми в полковых пушках, из-за ненадёжной работы взрывателей и возможности разрыва в стволе для дивизионных и танковых орудий была категорически запрещена. Эта проблема разрешилась после введения в боекомплект выстрела 53-УБР-354П с подкалиберным снарядом 53-БР-350П. Подкалиберный снаряд на дистанции 500 метров пробивал по нормали 90 мм броню, что позволяло уверенно поражать лобовую броню германских «четвёрок», а также борта «Тигров» и «Пантер». Конечно, СУ-76М не подходила для дуэлей с танками и противотанковыми САУ противника, которые, начиная с 1943 года, повально вооружались длинноствольными орудиями с высокой баллистикой. Но при действиях из засад, разного рода укрытий и в уличных боях шансы были неплохими. Свою роль играла также хорошая подвижность и высокая проходимость по слабым грунтам. Грамотное использование маскировки с учётом рельефа местности, а также маневрирование от одного отрытого в грунте укрытия к другому, нередко позволяло добиться победы даже над тяжёлыми танками противника. Востребованность СУ-76М в качестве универсального средства артиллерийского сопровождения пехотных и танковых подразделений подтверждается огромным тиражом — 14 292 построенных машин.
В самом конце войны роль 76-мм самоходок как средства борьбы с бронетехникой противника снизилась. К тому моменту наши войска были уже достаточно насыщены специализированными противотанковыми орудиями и ПТ САУ, а танки противника стали редкостью. В этот период СУ-76М применялись исключительно по своему прямому назначению, а также в качестве БТР для перевозки пехоты, эвакуации раненых и как машины передовых артиллерийских наблюдателей.
В начале 1943 года на базе трофейных германских танков Pz. Kpfw III и САУ StuG III началось производство САУ СУ-76И. По уровню защищённости, при практически одинаковых характеристиках вооружения, они значительно превосходили СУ-76. Толщина лобовой брони трофейных машин в зависимости от модификации составляла 30-60 мм. Лоб боевой рубки и борта защищались 30 мм бронёй, толщина крыши – 10 мм. Рубка имела форму усеченной пирамиды с рациональными углами наклона броневых листов, что повышало бронестойкость. Часть машин, предназначенных для использования в качестве командирских, была оборудована мощной радиостанцией и командирскими башенками с входным люком от Pz. Kpfw III.
Первоначально САУ, создаваемую на базе трофеев, планировалось по аналогии с СУ-76 вооружить 76,2-мм пушкой ЗИС-3Ш. Но в случае использования этого орудия не обеспечивалась надежная защита амбразуры орудия от пуль и осколков, так как при подъеме и повороте орудия в щите неизменно образовывались щели. В данном случае как нельзя кстати оказалось специальное самоходное 76,2-мм орудие С-1. Ранее оно было создано на базе танкового Ф-34, специально для легких опытных САУ Горьковского автозавода. Углы вертикальной наводки орудия от — 5 до 15°, по горизонту — в секторе ±10°. Боекомплект составлял 98 снарядов. На командирских машинах, ввиду использования более громоздкой и мощной радиостанции, боекомплект был уменьшен.
Производство машины продолжалось с марта по ноябрь 1943 года. СУ-76И, построенная в количестве около 200 экземпляров, несмотря на лучшую защищённость по сравнению с СУ-76, мало подходила на роль лёгкой ПТ САУ. Практическая скорострельность орудия составляла не более 5 — 6 выстр./мин. А по характеристикам бронепробиваемости орудие С-1 было полностью идентично танковому Ф-34. Однако документально зафиксировано несколько случаев успешного применения СУ-76И против средних немецких танков. Первые машины начали поступать в войска в мае 1943 года, то есть на несколько месяцев позже СУ-76, но в отличие от советских самоходок особых нареканий не вызывали. В войсках СУ-76И любили, самоходчики отмечали высокую по сравнению с СУ-76 надёжность, лёгкость управления и обилие приборов наблюдения. К тому же по уровню подвижности на пересечённой местности самоходка практически не уступала танкам Т-34, превосходя их по скорости на хороших дорогах. Несмотря на наличие бронированной крыши, экипажам нравился относительный простор внутри боевого отделения по сравнению с другими советскими самоходными артустановками командир, наводчик и заряжающий в боевой рубке были не слишком стеснены. В качестве существенного недостатка отмечалась трудность запуска двигателя в сильный мороз.
Боевое крещение самоходно-артиллерийские полки, вооруженные СУ-76И, получили во время битвы под Курском, где в целом неплохо проявили себя. В июле 1943 года по опыту боевого применения на маске орудия СУ-76И был установлен броневой отражательный щиток для предотвращения заклинивания орудия пулями и осколками. Для увеличения запаса хода СУ-76И стали оснащать двумя внешними бензобаками, устанавливаемыми на легкосбрасываемых кронштейнах вдоль кормы.
Самоходные установки СУ-76И активно использовались при проведении Белгородско-Харьковской операции, при этом многие машины, получившие боевые повреждения, восстанавливались по несколько раз. В действующей армии СУ-76И встречались до середины 1944 года, после чего выжившие в боях машины были списаны ввиду предельного износа и отсутствия запчастей.
Кроме 76-мм орудий, на трофейные шасси пытались ставить 122-мм гаубицу М-30. Известно о постройке нескольких машин под наименованием СГ-122 «Артштурм» или сокращенно СГ-122А. Эта самоходка создавалась на базе штурмового орудия StuG III Ausf. C или Ausf. D. Известно о заказе 10 САУ в сентябре 1942 года, но информации о том, был ли этот заказ выполнен полностью, не сохранилось.
122-мм гаубицу М-30 не удавалось установить в стандартную немецкую рубку. Боевая рубка советского изготовления была существенно выше. Толщина лобовой брони рубки – 45 мм, борта – 35 мм, кормы – 25 мм, крыши – 20 мм. Машина оказалась не слишком удачной, специалисты отмечали чрезмерную перегруженность передних катков и высокую загазованность боевого отделения при стрельбе. САУ на трофейном шасси после установки бронерубки советского производства получилась тесной и имела более слабое бронирование, чем немецкие StuG III. Отсутствие на тот момент хороших прицельных приспособлений и наблюдательных приборов также отрицательно сказывалось на боевых характеристиках самоходок. Можно отметить, что помимо переделки трофеев в РККА в 1942-1943 годах использовалось немало захваченной немецкой бронетехники в неизменном виде. Так, на Курской дуге в одном ряду с Т-34 сражались трофейные СУ-75 (StuG III) и «Marder III».
Более жизнеспособной оказалась самоходка СУ-122, построенная на шасси советского танка Т-34. Общее число деталей, заимствованных у танка, составляло 75%, остальные детали были новыми, специально изготовленными для самоходной установки. Во многом появление СУ-122 связано с опытом эксплуатации в войсках трофейных немецких «артштурмов». Штурмовые орудия обходились существенно дешевле танков, просторные боевые рубки позволяли устанавливать орудия большего калибра. Использование 122-мм гаубицы М-30 в качестве вооружения сулило ряд существенных выгод. Это орудие вполне можно было поместить в боевой рубке САУ, что подтверждалось опытом создания СГ-122А. По сравнению с 76-мм снарядом, гаубичный 122-мм осколочно-фугасный снаряд обладал существенно большим разрушительным эффектом. В 122-мм снаряде, весившем 21,76 кг, содержалось 3,67 взрывчатки, против 6,2 кг снаряда «трёхдюймовки» с 710 гр. взрывчатого вещества. Одним выстрелом 122-мм орудия можно было добиться большего, чем несколькими выстрелами 76-мм. Мощное фугасное действие 122-мм снаряда позволяло разрушать не только деревянно-земляные укрепления, но и бетонные ДОТы или прочные кирпичные здания. Для уничтожения высокозащищённых фортификаций также с успехом могли применяться кумулятивные снаряды.
САУ СУ-122 родилась не на пустом месте, в конце 1941 года была предложена концепция безбашенного танка с полным сохранением ходовой части Т-34, вооруженного 76-мм пушкой. Экономия веса, достигнутая в результате отказа от башни, позволяла увеличить толщину лобовой брони до 75 мм. Трудоёмкость изготовления сокращалась на 25 %. В дальнейшем эти наработки использовались для создания 122-мм САУ.
По уровню защищённости СУ-122 практически не отличалась от Т-34. САУ вооружалась танковой модификацией 122-мм дивизионной гаубицы обр. 1938 г. — М-30С, с сохранением ряда особенностей буксируемого орудия. Так, размещение органов управления механизмами наводки по разные стороны ствола требовало наличия двух наводчиков в экипаже, что, конечно, не добавляло свободного места в самоходке. Диапазон углов возвышения составлял от −3° до +25°, сектор горизонтального обстрела ±10°. Максимальная дальность стрельбы – 8000 метров. Скорострельность — 2-3 выстр/мин. Боекомплект от 32 до 40 выстрелов раздельно-гильзового заряжания в зависимости от серии выпуска. В основном это были осколочно-фугасные снаряды.
Потребность в таких машинах на фронте была огромной, несмотря на ряд выявленных на испытаниях замечаний самоходку приняли на вооружение. Первый полк самоходных орудий СУ-122 сформирован в конце 1942 года. На фронте 122-мм САУ появились в феврале 1943 года и были приняты с большим энтузиазмом. Боевые испытания самоходок с целью отработки тактики применения прошли в начале февраля 1943 года. Наиболее удачным вариантом признано использование СУ-122 для поддержки наступающей пехоты и танков, находясь позади их на расстоянии 400—600 метров. В ходе прорыва вражеской обороны самоходки огнём своих орудий осуществляли подавление огневых точек противника, разрушали препятствия и заграждения, а также отражали контратаки.
При попадании 122-мм осколочно-фугасного снаряда в средний танк, как правило, происходило его уничтожение или вывод из строя. Согласно отчётам немецких танкистов, принимавших участие в сражении под Курском, неоднократно ими фиксировались случаи нанесения серьёзных повреждений тяжелым танкам Pz. VI «Tiger» в результате обстрела 122-мм гаубичными снарядами.
Вот, что пишет по этому поводу майор Гомилле командир III. Abteilung/Panzer Regiment танковой дивизии Grossdeutschland:
«…Гауптман фон Виллиборн, командир 10-й роты, был тяжело ранен во время боя. Его «Тигр» получил в общей сложности восемь попаданий 122-мм снарядов от штурмовых орудий на базе танка Т-34. Один снаряд пробил бортовую броню корпуса. В башню попало шесть снарядов, три из которых сделали лишь небольшие вмятины в броне, два других растрескали броню и откололи небольшие ее кусочки. Шестой снаряд отколол огромный кусок брони (размером с две ладони), который влетел в боевое отделение танка. Вышла из строя электрическая цепь электроспуска пушки, приборы наблюдения были разбиты или выбиты с мест крепления. Сварной шов башни разошелся, и образовалась полуметровая трещина, которую невозможно было заварить силами полевой ремонтной бригады».
В целом же, оценивая противотанковые способности СУ-122, можно констатировать, что они были весьма слабыми. Это, собственно, и послужило в итоге одной из основных причин снятия САУ с производства. Несмотря на наличие в боекомплекте кумулятивных снарядов БП-460А массой 13,4 кг, с бронепробиваемостью 175 мм, добиться попадания в движущийся танк с первого выстрела можно было только из засады или в условиях боя в населённом пункте. Всего было построено 638 машин, производство САУ СУ-122 было завершено летом 1943 года. Тем не менее, несколько самоходок этого типа дожили до окончания боевых действий, приняв участие в штурме Берлина.
gunm.ru
