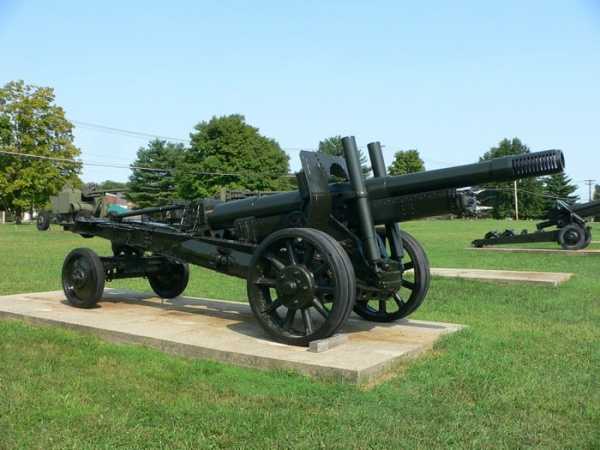

152-мм гаубица-пушка образца 1937 года (МЛ-20) — Википедия

Материал из Википедии — свободной энциклопедии

Перейти к навигации Перейти к поиску

152-мм пушка-гаубица МЛ-20 (52-Г-544А)
Калибр, мм	152,4
Экземпляры	6884
Расчёт, чел.	9
Скорострельность, выстр/мин	3—4
Дульная скорость, м/с	655
Эффективная дальность, м	до 17 230
Максимальная дальность, м	20 500
Ствол
Длина ствола, мм/клб	4240 / 27,8
Масса
Масса в походном положении, кг	8070
Масса в боевом положении, кг	7270
Габариты в походном положении
Длина, мм	8000 (8170 на марше)
Ш

ru.wikipedia.org

МЛ-20С (152-мм) — War Thunder Wiki

Описание

152-мм гаубица-пушка образца 1937 года (МЛ-20, индекс ГАУ — 52-Г-544А) — советская гаубица-пушка периода Второй мировой войны. Это орудие серийно выпускалось с 1937 по 1946 год, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Также этой артиллерийской системой были вооружены самые мощные советские серийные самоходные артиллерийские установки Великой Отечественной войны — СУ-152 и ИСУ-152.

В игре установлена на следующих образцах техники:

Основные характеристики

Параметр	Значение
Калибр, мм	152,4
Скорострельность,выстрелов/мин	3—4
Прицельная дальность, м:	до 17 230
Длина ствола, мм	4240

Доступные снаряды

Для данной пушки доступны следующие снаряды:

• БР-540 — бронебойный остроголовый каморный снаряд.
• БР-540Б — бронебойный тупоголовый каморный снаряд.
• БП-540 — кумулятивный снаряд. Присутствует только на ИСУ-152
• ОФ-540 — осколочно-фугасный снаряд.

Технические характеристики снарядов приведены в следующих таблицах:

Снаряд	Тип	Масса, кг	Начальная скорость, м/с	Задержка взрывателя, м	Чувствительность взрывателя, мм	Масса взрывчатого вещества, г	Угол встречи, при котором вероятность рикошета 100%	Угол встречи, при котором вероятность рикошета 50%	Угол встречи, при котором вероятность рикошета 0%
БР-540	БС	49	600	1.2	15	480	25	30	43
БР-540Б	БС	49	600	1.2	15	660	19	27	42
БП-540	КС	28	680	—	0.1	3840	17	21	28
ОФ-540	ОФС	44	655	—	0.01	5900	9	10	11

Шаблон:Гаубицы

Применение в бою

Гаубица-пушка МЛ-20С пожалуй одно из самых мощных орудий на третьей эре. Практически любо попадание из этого орудия смертельно для вашего противника, кем бы он ни был. Отличные баллистические характеристики позволяют стрелять на вскидку без использования сетки определения дальности. Относительно быстрая перезарядка открывает достаточно широки возможности по сравнению с другими орудиями того же калибра у других стран.

Достоинства и недостатки

Достоинства

• Высокая поражающая способность боеприпасов
• Высокая скорость огня как для 152 мм пушки
• Отличная баллистика

Недостатки

• Малые углы наводки
• Большие габариты орудия

Историческая справка

После нескольких неудачных попыток модерниировать 152-мм осадную пушка образца 1910 года. В КБ завода № 172 были спроектированы две гаубицы-пушки — МЛ-15 и МЛ-20. Над проектированием МЛ-20 работала группа инженеров под руководством известного советского конструктора-оружейника Ф. Ф. Петрова, причём первоначально работы над этим орудием велись в инициативном порядке, тогда как МЛ-15 создавалась по заданию ГАУ. Оба орудия имели многочисленные заимствования от 152-мм пушки обр. 1910/34 гг. — ствол с затвором, противооткатные устройства. МЛ-20 также имела с этим орудием общий колёсный ход, подрессоривание и станины, а у МЛ-15 эти элементы конструкции были разработаны заново.

В апреле 1936 года первый образец МЛ-15 был направлен на полигонные испытания, однако их не прошёл и был отправлен на доработку. В марте 1937 года МЛ-15 вышла на повторные полигонные испытания, которые прошли без замечаний. МЛ-20 вышла на полигонные испытания 25 декабря 1936 года, а в следующем году — на войсковые. По итогам этих испытаний МЛ-20, после устранения недостатков, в основном касающихся лафета, была рекомендована к принятию на вооружение. 22 сентября 1937 года МЛ-20 была принята на вооружение под официальным названием «152-мм гаубица-пушка обр. 1937 г.». МЛ-20 использовалась для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. При установке взрывателя осколочно-фугасной гранаты ОФ-540 массой 43,56 кг на осколочное действие она наносит поражение осколками по фронту на 40 м и в глубину до 8 м. Хотя число осколков и их разлёт существенно меньше, чем у гаубичной гранаты того же калибра, сами осколки получаются более массивными и способны пробивать броню до 20—30 мм толщиной. Поэтому заградительный огонь батареи МЛ-20 осколочно-фугасными снарядами представлял большую угрозу не только для живой силы и укреплений противника, но и для его бронетехники. Осколки пробивали броню бронетранспортёров, борта лёгких и средних танков. У тяжелобронированных машин они выводили из строя элементы ходовой части, орудие, прицелы. Иной раз сотрясения от близкого разрыва снаряда было достаточно для поломки узлов и агрегатов внутри танка или самоходки с непробитой бронёй.

Впервые МЛ-20 в небольших количествах была применена в ходе боёв на реке Халхин-Гол, при этом потерь орудия не понесли. Орудие активно использовалось в Советско-финской войне, где оно в том числе успешно применялось для разрушения ДОТов и ДЗОТов на линии Маннергейма (для уверенного разрушения дота требовалось 3-4 попадания 152-мм снарядов). Потери в ходе советско-финской войны составили 22 орудия этого типа. МЛ-20 участвовала во всех крупных операциях Великой Отечественной войны, в частности, известно её участие в Курской битве, где орудие в том числе выступало в несвойственной ему роли противотанковой пушки, оказавшись одним из немногих орудий, способных эффективно бороться с новыми хорошо бронированными немецкими танками и самоходно-артиллерийскими установками. Известно, что первый пушечный выстрел по территории Германии во второй половине Великой Отечественной войны произвела гаубица-пушка МЛ-20 № 3922 2 августа 1944 года. После окончания войны орудие долго состояло на вооружении Советской армии, передавалось или продавалось в другие страны для оснащения их вооружённых сил, в составе армий которых принимало участие в различных региональных конфликтах (в частности, в арабо-израильском). Небольшое количество боеспособных МЛ-20 имеется на складах Российской армии и в настоящее время.

Медиа

• СУ-152 с пушкой МЛ-20С

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

• ссылка на статью о варианте пушки/пулемёта;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

wiki.warthunder.ru

САУ

Часть 1.

1) История создания системы вооружения. Коллектив разработчиков.

1.1.

152-мм самоходная гаубица 2С3 «Акация» предназначена для поражения открытой и укрытой живой силы, вооружения и военной техники противника. В 1947-1953 годах началось проектирование первых отечественных самоходных гаубиц. Но в середине 50-х годов Н.С. Хрущев попал под влияние ученых-атомщиков и ракетчиков и своей властью прекратил работы по развитию тяжелых танков и артиллерии. Высвободившиеся средства он направил на разработки ракетного вооружения. Надо отметить, что и в США складывалась похожая ситуация, но там раньше осознали свой промах. Результаты такой политики оказались плачевными. В постоянно возникавших локальных войнах выявилась незаменимость самоходной артиллерии. Мало того, во многих ситуациях артиллерия становилась единственной реальной силой, когда применение авиации и тактических ракет было невозможно.

Примеров таких конфликтов десятки 50-е годы — артиллерийская дуэль в Формозском проливе между КНР и обосновавшимися на островах американцами и гоминдановцами; 60-е годы — бои за остров Даманский между СССР и КНР. 70-е годы — первая социалистическая война между Вьетнамом и КНР: в 1967—1972 годах — артиллерийская дуэль через Суэцкий канал Египта с Израилем наконец, в 90-х — война в Боснии и Чечне. Везде артиллерия, в том числе и самоходная, подтвердила, что она была, есть и будет богом войны.

4 июля 1967 года ЦК КПСС и Совет министров СССР приняли совместное постановление, предписывающее приступить к разработке новой 152-мм самоходной гаубицы.

Артиллерийская часть самоходной установки проектировалась в ОКБ-9 «Уралмаша» на основе буксируемой пушки-гаубицы Д-20 конструкции И.Ф. Ефимова. Новое орудие получило индекс Д-22.

Два первых опытных образца 2С3 «Акация» были изготовлены в конце 1968 года. Наряду с положительными качествами на испытаниях, продолжавшихся до ноября следующего года, обнаружили и недостатки — например, при стрельбе малыми зарядами отмечалось чрезмерное загазовывание боевого отделения. Поэтому посоветовали заменить раздельно-гильзовое заряжание картузным и внедрить полуавтомагический поршневой затвор с пластическим обтюратором. Впрочем, особых преимуществ это новшество не обещало, хотя его и сочли нужным использовать при проектировании новых 152-мм самоходных пушек.

Серийное производство самоходок 2С3 «Акация» развернули в 1970 году на головном предприятии — УЗТМ. Первые три машины были собраны в конце года. В 1971 году изготовили еще девять, из них шесть — в декабре месяце. В 1973 году завод получил заказ уже на 70 САУ.

При проектировании гаубицы, рассматривалось несколько вариантов шасси. Среди них были: Объект 118 (Гусеничный минный заградитель), Объект 123 (шасси СПУ 2П24 ЗРК «Круг»), Объект 124 (шасси СНР 1С32 ЗРК «Круг»). Так же рассматривался вариант использования в качестве шасси среднего танка «Объект 432». После проведения исследований и анализа полученных данных, в качестве базы было рекомендовано использовать шасси производства Свердловского машиностроительного завода.

«Акация» должна была поступить на вооружение артиллерийских полков танковых и мотострелковых дивизий. Как и другие разработки того времени (2С1 «Гвоздика», 2С2 «Фиалка», 2С5 «Гиацинт»), 2С3 должна была ликвидировать отставание Советского Союза от стран НАТО в области самоходной артиллерии.

1.2.

Главным конструктором самоходной гаубицы 2С3 «Акация» был Георгий Сергеевич Ефимов. В качестве орудия использовалась гаубица 2А33, разработанная Федором Федоровичем Петровым.

Проектировалась гаубица в ОКБ-9 «Уралмаша».

2) Принятие на вооружение. Боевое использование.

2.1.

В ходе заводских испытаний, завершившихся в октябре 1969 года, была выявлена большая загазованность боевого отделения, особенно при стрельбе с малыми зарядами. По этой же причине оказались не принятыми и еще четыре образца, выпущенных летом 1969 года для полигонных испытаний. В конце концов, с проблемой загазованности справились, и в 1971 году САУ 2С3 «Акация» была принята на вооружение.

2.2.

В 1987 году 2С3М «Акация» оснастили аппаратурой приема командной информации, аппаратурой связи 1В116 и новым прицелом 1П5, и эта модификация самоходной гаубицы получила обозначение 2С3М1 «Акация».

Последняя глубокая модернизация 2С3М «Акация» получила обозначение 2С3М2. Изменения коснулись артиллерийской чати самоходной гаубицы. Гаубица 2А33/2А33М заменена на более мощную 152,4-мм гаубицу М-385 (в экспортном варианте предусмотрена замена на гаубицу калибра 155-мм), что дало увеличенную дальность стрельбы по сравнению с предыдущими вариантами. Кроме того, добавлена автоматизированная система управления наведением и огнем АСУНО. Улучшена защищённость машины, благодаря установке системы 902B для постановки дымовых завес.

Самоходная гаубица 2С3 «Акация» авиатранспортабельна, причем самолет Ан-22 может перевозить сразу две установки.

САУ 2С3 «Акация» — достаточно хорошо зарекомендовала себя в ходе боевых действий в Афганистане, Чечне, а также в прочих вооруженных конфликтах, происходивших на территории бывшего СССР. Производство самоходки 2С3 «Акация» прекращено в 1993 году. В настоящее время машины этого типа состоят на вооружении сухопутных войск России, Венгрии, Ирака, Ливии и Сирии.

3) Конструктивные характеристики системы.

Технические характеристики артиллерийского орудия.

Наименование: Самоходная гаубица 2С3 «Акация»

Калибр d=152,4 мм

Полный путь снаряда в стволе L =5175 мм

Длина нарезной части канала ствола L =3467 мм

Длина ходов нареза канала ствола n=25 клб

Число нарезов n=48

Глубина нарезов =1,5 мм

Ширина поля нареза a=3 мм

Ширина дна нареза b=6,97 мм

Диаметр канала ствола по полям нарезов d=152,4 мм

Диаметр канала ствола по доньям нарезов d=155,4 мм

Максильное давление пороховых газов Р=230,5 МПа

Углы вертикального обстрела -4..+65

Масса орудия в боевом положении 27 500 кг

Технические характеристики снаряда.

Тип снаряда и его наименование:

Осколочно-фугасный стальной гаубичный снаряд 53-ОФ-540 В

Масса штатного снаряда q=43, 56 кг

Начальная скорость V=652 м/с

Максимальная дальность полета снаряда Xmax=17300 м

Тип взрывателя РГМ, В-90

Масса ВВ = 5,9—6,25 кг

Высота головной части снаряда Н=0,315 м

Материал корпуса Сталь С-60

4) Баллистические свойства.

Скорострельность без перекомплектации зарядов: прямой наводкой из укладки башни, выстр./мин. 3,5 прямой наводкой из укладки корпуса, выстр./мин. 2,6

При стрельбе с закрытых позиций и подаче выстрелов с грунта, выстр./мин. 3,4

Средняя скорострельность при полном расходе возимого боекомплекта, выстр./мин. 1,9

Тепловые ограничения: 30 выстрелов за 10 мин. 75 выстрелов за 60 мин.

Наибольшая предельная дальность (с прицепов прямой наводки ОП5-38), м 4000

В 1970 году для САУ «Акация» была начата разработка специального выстрела ЗБВЗ с дальностью стрельбы 17,4 км.

Кроме того, «Акация» могла вести огонь корректируемыми 152-мм снарядами «Краснополь» (ОФ-38) и спецбоеприпасами.

Подробные баллистические данные других снарядов не приводятся, так как они близки к ОФ- 540. Так, у снаряда ОФ25 начальная скорость – 655 м/с, а максимальная дальность – 17410 м. Несколько больше отличаются гаубичные снаряды. Так, у ОФ- 530 начальная скорость 670 м/с, а дальность 15920 м.

Для борьбы с танками в боекомплект 2С3 входит кумулятивный снаряд БП-540. Стрельба им ведется специальным зарядом Ж6 весом 5,6 кг, начальная скорость снаряда 676 м/с, прицельная дальность 3000 м. По нормали снаряд пробивает броню толщиной 250 мм, под углом 60° – 220 мм, под углом 30° – 120 мм. Бронепробиваемость кумулятивного снаряда от дальности стрельбы не зависит. Кроме того, САУ может стрелять и не входящим в штатный боекомплект снарядом Бр-540Б (тупоголовый с баллистическим наконечником) и снарядом Бр-540 (остроголовым). На дистанции 1000 м Бр-540Б пробивает по нормали 120-мм броню, а под углом 60° – 100-мм; соответственно Б-540 – 115-мм и 95-мм броню.

5) Эксплуатационные требования.

При работе с наубицей и боеприпасами к ней, необходимо знать и строго помнить выполнения правила эксплуатации и требования по мерам безопасности, изложенным в настоящим Инструкции.

К работе с гаубицей допускаются только лица, предварительно изучившие ее.

Боевое состояние гаубицы определяется исправленной работой всех механизмов, наличием и надежным креплением всех деталей сборок, а также наличие и исправность запасных частей, инструментов и пригодностью.

Эксплуатационные требования для САУ: проходимость военной машины вне зависимости от дороги и погоды; скорость прохождения по военным горнизонам; мобильность; бронезащита; наименьший УЗ; управляемость.

Для гаубицы и боеприпасов: дальность полета снаряда; скорость; точность; мощность взрывателя; угор бросания.

6) Устройство и действие выстрела.

Конструктивно 152-мм самоходная гаубица 2С3 «Акация» состоит из трех основных частей: гусеничного шасси, вращающейся башни и артиллерийской части 2А33.

Артиллерийская часть состоит из 152-мм гаубицы Д-22, позволяющей вести стрельбу непрямой и прямой наводкой с места при подаче боеприпасов как из боеукладки, так и с грунта. Гидравлический тормоз отката веретенного типа, с компенсатором жидкости; накатник гидропневматический, с клапаном дополнительного торможения. Цилиндры, тормоза отката и накатника жестко связаны с казенником и при выстреле отходят вместе с ним. Для защиты расчета от удара откатных частей гаубицы на люльке смонтировано ограждение. Работа заряжающего существенно облегчена за счет использования досылателя снаряда и гильзы в камору ствола. Подъемный механизм секторного типа с ручным приводом обеспечивает углы возвышения ствола от — 4° до + 60°. Поворотный механизм служит для кругового вращения башни, имеется пневматический уравновешивающий агрегат. В походном положении, для исключения поломок механизма наведения, ствол гаубицы стопорится на специальном кронштейне.

В боекомплекте «Акации» применяются выстрелы раздельно-гильзового заряжания, размещенные в двух боеукладках: в башне и внутри корпуса. В него входят осколочно-фугасные снаряды ОФ-25, ОФ-540 и ОФ-540ЖС, последние с металлокерамическим ведущим пояском; кумулятивные БП-540 весом по 27,4 кг и со специальными 5,6-килограммовыми зарядами, обеспечивающими начальную скорость в 676 м/с. При угле встречи с целью 90° они пробивают броню толщиной 250 мм, а при 60° — 220 мм. Применяются и бронебойные остроголовые снаряды Бр-540 и тупоголовые Бр-540Б, с баллистическим наконечником, которые на расстоянии 1000 м при попадании в объект под углом 90° пробивают броню толщиной до 120 мм. Кроме того, допускается использование боеприпасов буксируемых гаубиц-пушек МЛ-20, пушек-гаубиц Д-20 и гаубиц Д-1, в том числе бетонобойные Г-545.

Корпус и башня машины свариваются из катанных броневых листов и обеспечивают защиту экипажа от пуль и осколков снарядов и мин. Корпус имеет три отделения: моторно-трансмиссионное (впереди справа), управления (впереди слева) и боевое (сзади). В кормовом листе корпуса машины имеется специальный люк для загрузки снарядов.

В башне размещается орудие, приборы прицеливания и наблюдения, радиостанция Р-123М, часть боекомплекта и ФВУ (фильтровентиляционная установка), предохраняющая расчет от воздействия радиоактивных и отравляющих веществ. Вспомогательное вооружение самоходной установки состоит из 7,62-мм пулемета ПКТ, установленного на турели, на башенке командира. Стрельбу из него можно вести как по наземным, так и по воздушным целям.

В моторно-трансмиссионном отделении установлен 12-цилиндровый, 4-тактный дизель жидкостного охлаждения В-59, мощностью 520 л.с. с принудительным впрыском топлива и возможностью работы в режиме форсажа. Трансмиссия — механическая, двухпоточная, коробка передач выполнена в блоке с планетарным механизмом поворота. В ходовой части с каждого борта установлено по шесть сдвоенных обрезиненных опорных и по четыре поддерживающих катка. Подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа. Ведущие колеса расположены впереди. Гусеница стальная, мелкозвенчатая с одним направляющим гребнем и с резинометаллическим шарниром.

Часть 2.

Анализ патентной литературы.

Одним из наиболее актуальных, полных и достоверных видов научно-технической информации является патентная документация. Она представляет собой отдельный вид научно-технической литературы, для ориентации в котором применяется сᴨециальная система ее упорядочения, так называемая классификация изобретений.

На основании классификации изобретений осуществляется распределение технических решений, содержащихся в описании изобретений к патентам и в других патентных документах по тематическим рубрикам. Это позволяет провести индексирование и расстановку патентной документации в фонде, осуществлять ее поиск в соответствии с запросом.

С ростом изобретательной активности классификация становится все более важным средством поиска информации в патентных фондах, так как без строгой ее расстановки практическое использование патентной литературы вообще невозможно.

Поиск в патентной документации необходим для определения новизны, технического уровня или определения нарушения прав владельцев патентов.

• Литература, которая использовалась при написании данного реферата, содержит подленную информацию, специализированную в данной сфере;

• Использованная патентная литература содержит информацию, касающуюся непосредственно изучаемой темы и пригодной исключительно к военному делу;

• Данные, приведенные в таблицах книг и руководств, выявлены в результате тщательных измерений и расчетов;

• Книги и руководства, содержащие изложенную информацию, являются достаточно ограниченными в издании, чаще всего к ним имеется доступ у лиц, имеющих отношение к военной деятельности.

Список использованных источников.

1) Руководство службы артиллерийской системы, с кафедры Е3;

2) Научно-популярный журнал «Техника и оружие», 1996 г;

3) Российская Военная Техника, http://russianarms.mybb.ru/ ;

4) Dogs of War, http://www.dogswar.ru/ .

studfiles.net

стрельба из пушки мл-20 образца 1937 года, тактико-технические характеристики (ТТХ), обзор

Солдаты Советской армии любовно называли это артиллерийское орудие — Емеля. Именно оно, в августе 1944 года, выпустило первые снаряды по Германии. Гаубица 152 мм (МЛ-20) начала свой путь в тяжёлые годы для СССР. Молодой армии новой страны требовалось нагнать и опередить развитые страны в качестве и количестве вооружения.

Одним из первых шедевров отечественной артиллерийской мысли стал гаубица-пушка МЛ-20 обр. 1937 года. Это орудие охраняло покой страны на суше, установленное на танк КВ-2 и ИСУ-152 вело бой на гусеницах и защищало берега страны с позиций береговых батарей.

Содержание статьи

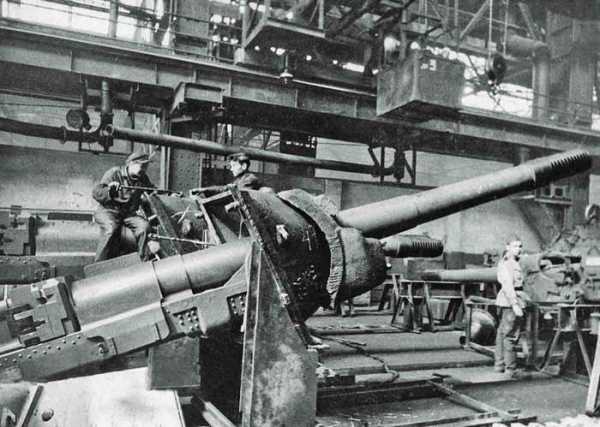

История создания

На момент начала Первой Мировой войны армия Императорской России обладала значительным, но разномастным парком осадной артиллерии. В составе артиллерийских подразделений РИА были 6-ти дюймовые гаубицы Шнейдера и гаубицы-пушки Круппа, мортиры и пушки завода в Мотовилихе.

Орудия использовали снаряды разных калибров и веса, не меньший хаос наблюдался и во флотских подразделениях. Зачастую снаряды береговых пушек отличались от корабельных калибров. Вес пороха в разных зарядах мог отличаться на порядок.

К моменту вступления в войну парк пытались систематизировать за счёт заказов французских гаубиц Шнейдера обр.

1910 года. Эти же орудия были поставлен на производство и в России, был налажен выпуск и снарядов к ним.

Гражданская война принесла разруху. Но тем не менее, производство постепенно восстанавливалось, налаживался выпуск новых орудий. Одним из которых, стала гаубица-пушка МЛ-20. Разработка орудия велась на основе ствола от 152 мм осадной пушки Шнейдера обр. 1910 года, после модернизации 1930 года получившей название 152-мм пушка обр. 1910/30 гг.

В ходе модернизации была удлинена камора и установлен щелевой дульный тормоз, перешедший по наследству и к МЛ-20.

Разработка лафета для установки орудия, а также изменения казенной части для увеличения скорострельности велась под руководством мастера орудийного дела Ф.Ф. Петрова. Стоит отметить что упоминаемое в ряде источников предположение В. Грабина о создании нового вида вооружения в виде гаубицы-пушки скорее всего является самопиаром конструктора или инженеров работавших с ним.

Осадное орудие Шнейдера изначально имело пушечный ствол и большие углы возвышения, присущие гаубице.

МЛ-20 представляет собой подобную артсистему, но с улучшенными параметрами мобильности.

В 1936 году за разработку усовершенствованного орудия взялось КБ Петрова Ф.Ф. находящееся на заводе №174 в Мотовилихе, этот завод служит колыбелью артиллерийского дела в России, именно оттуда вышли все знаменитые русские орудия нового времени. На испытания представили два варианта гаубицы-пушки – МЛ-15 и МЛ-20.

Оба варианта представляли интерес в плане конструкции, что достаточно интересно гаубица-пушка МЛ-15 выигрывала по своим характеристикам, но на вооружение была принята МЛ-20, это было обусловлено экономическими соображениями.

Необходимо отметить, что для стрельбы планировалось использовать имевшийся на вооружении 152 мм гаубичный снаряд и полузаряд, новые типы боеприпасов также рассчитывались под имевшиеся в наличии артсистемы. В результате испытаний на вооружение была принята гаубица-пушка МЛ-20, обр. 1937 года.

Конструкция и ТТХ

От пушки обр. 1910/30 гг. гаубице- ушке достался только ствол, все остальные элементы конструкции были разработаны с нуля. В первую очередь стоит отметить введение характерного дульного тормоза, щелевая конструкция с отражением ударной волны пороховых газов назад компенсировала откат орудия и придавала выстрелу неповторимый звук, известный всем артиллеристам.

Затвор классической конструкции, поршневого типа. Камора расточена под более мощные снаряды. Заряжание раздельное, сначала в ствол вкладывался снаряд, затем полузаряд, на высоких углах возвышения гильза удерживалась от выпадения из канала ствола специальным механизмом. Это обеспечивало высокую боевую скорострельность.

Тактико-технические характеристики МЛ-20

Калибр, мм	152
Длинна ствола, калибра	32,4
Масса в боевом положении, кг	7270
Масса фугасного снаряда, кг	44
Начальная скорость снаряда, м/с	655
Максимальная дальность стрельбы, м	17235

Для произведения выстрела необходимо было потянуть шнур курка. Открыть затвор можно было только после выстрела, так как в конструкции пушки был установлен предохранительный механизм. После открытия затвора, автоматический механизм выбрасывал гильзу.

Орудие обладало отличной манёвренностью ведения огня. Длинный ствол и гаубичные углы наводки, придавали снаряду высокую скорость и настильную, или при необходимости навесную, траекторию полёта.

Прицельные приспособления состояли из панорамы Герца для стрельбы навесом и телескопического прицела для прямой наводки. В боекомплект орудия входили как традиционные для гаубицы ОФС и бетонобойные снаряды, так и снаряды предназначенные для борьбы с бронированными целями: морская полубронебойная граната обр. 1915/28года например, или более поздние остроголовые и кумулятивные бронебойные снаряды.

Отдельно стоит отметить конструкцию лафета.

Для увеличения скорости буксировки лафет оснащался рессорами листовой конструкции, колёсный ход был представлен штампованными дисками с цельнолитым резиновым бандажом.

Это увеличило скорость буксировки до 20 км/ч по шоссе. Для артиллерии такого калибра и массы это достаточно хороший показатель. Ствол орудия при транспортировке откатывался в крайнее положение, это уменьшало её габариты при движении.

Станины орудия раздвижные, это обеспечивало орудию быстрый перенос огня на другую цель, кроме того большую устойчивость при стрельбе. Для защиты расчёта во время стрельбы орудие оснастили щитовым прикрытием. Кроме того впервые для гаубичной артиллерии каждое орудие снабжалось счётным механизмом – сумматором. Его использовали для расчёта параметров стрельбы.

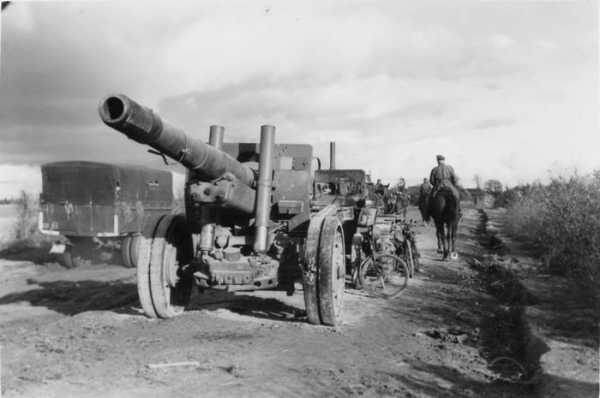

Боевое применение

Впервые гаубица-пушка МЛ-20 воевала в Монголии, во время боев на реке Халхин-Гол её снаряды сносили укрепления японских пехотных частей и артиллерийские батарей. Затем была Зимняя война и ДОТЫ-«миллионники» линии Маннергйма.

Именно там эта гаубица впервые опробовала себя в качестве пушки, бившей прямой наводкой по амбразурам замаскированных и неприступных бетонных укреплений. Уже тогда успели произвести полторы тысячи гаубиц-пушек МЛ-20, а затем началась Великая Отечественная война.

Во время ВОВ МЛ-20 использовалась в корпусной артиллерии для обеспечения артиллерийской подготовки на участках прорыва, для уничтожения важных или трудноподавимых целей. Для контрбатарейной стрельбы.

Это одно из наиболее сложных направлений ведения огня, требующее высокого качества расчетов и точности стрельбы. Корректировка в этом случае производится по данным предоставленным звуковой артиллерийской разведкой.

В артиллерии РГК гаубицы-пушки поддерживали все стратегически важные операции, уничтожали живые силы противника, вели артподготовку, уничтожали опорные пункты и фортификационные сооружения противника.

Кроме того МЛ-20 использовалась для береговой обороны, эти пушки устанавливались на опасных направлениях для предотвращения высадки десанта.

Кроме того захваченные немцами МЛ-20 обеспечивали оборону их «Атлантического вала».

След в истории

МЛ-20 имеет достаточно удачную конструкцию. Гаубицы-пушки несмотря на некоторое неудобство и перетяжеленность конструкции прекрасно показали себя как универсальные орудия, но в тоже время на отдельных направлениях уступали специализированным орудиям.

Именно в этом причина снятия её с вооружения. Современные гаубицы превосходят МЛ-20 по всем параметрам, включая и дальность навесного огня, но в тоже время поддерживать наступление стрелковых подразделений на прямой наводке ни одна гаубица не сможет, недостаточная длина ствола и соответственно низкая дальность при стрельбе прямой наводкой мешают этому.

Помимо буксируемых орудий, МЛ-20 устанавливалось в самоходные установки, базой которых являлись танки: КВ-1, ИС-1. Эти самоходные установки известные под именем «Зверобоев» прекрасно показали себя при борьбе с бронетехникой немцев, броня хвалёных «Тигров» и «Пантер» лопалась и крошилась от ударов тяжёлых 152 мм снарядов этих пушек.

Интересно! В Санкт-Петербурге, в период 2002-2009 года именно это орудие ежедневно отмечало время «полуденного выстрела»

Видео

warbook.club

152-мм пушка-гаубица Д-20 | Армии и Солдаты. Военная энциклопедия

«Советская 152-мм пушка-гаубица Д-20 — история создания, характеристики и особенности конструкции»

---

История создания 152-мм пушки-гаубицы Д-20

Советская 152-мм пушка-гаубица Д-20 создавалась вместе с 122-мм пушкой Д-74, как «корпусной дуплекс». «Дуплекс» из двух специализированных, и в то же время собранных по большей части из одних и тех же блоков артсистем, позволял во-первых, решать полный спектр задач стоящих перед корпусной артиллерией, а во-вторых, позволял снизить расходы и упростить ремонт и эксплуатацию, улучшить снабжение запасными частями и подготовку артиллерийских расчетов.

И 122-мм пушка Д-74 и 152-мм пушка-гаубица Д-20 были спроектированы сразу после окончания Второй мировой войны в ОКБ-9 под руководством Ф. Ф. Петрова. Первый опытный образец 122-мм пушки Д-74 был изготовлен заводом № 9 в начале 1950 года, и 23 февраля 1950 г. был впервые опробован стрельбой на заводском полигоне.

С Д-20 получилось сложнее — моноблок 152-мм гаубицы, изначально звавшейся Д-72 был готов в том же 1950-м. В качестве лафета для неё использовали лишь немного измененный лафет Д-74. Но спустя 2 года (1952 г.), гаубицу Д-72 переквалифицировали в пушку-гаубицу Д-20 (Д индекс завода, а цифра 20 по аналогии с 152-мм гаубицей-пушкой МЛ-20 обр. 1937 года).

К 1953 г. было изготовлено 2 батареи «корпусного дуплекса», которые приступили к испытаниям, продлившихся до 1955 года. После завершения испытаний было развернуто серийное производство обоих орудий на заводе № 221 «Баррикады», однако из-за накладок производства, фактически первые серийно изготовленные Д-74 и Д-20 стали выпускаться серийно только с 1956 года.

Схема 152-мм пушки-гаубицы Д-20

Д-20 стала одной из первых советских артсистем, способных вести огонь тактическими ядерными и химическими боеприпасами, а также первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. В модификации Д-22 (2А33) пушка-гаубица Д-20 использована в качестве основного оружия САУ 2С3 «Акация».

Кроме СССР/России, пушка-гаубица состояла или состоит на вооружение трех десятков стран, среди которых: Азербайджан, Афганистан, Ангола, Армения, Белоруссия, Болгария, Венгрия, Вьетнам, Ирак, Иран, Йемен, Казахстан, КНР, КНДР, Конго, Молдавия, Мьянма, Никарагуа, Польша, Румыния, Сербия, Сирия, Туркмения, Украина, Хорватия, Шри-Ланка, Финляндия, Югославия.
По состоянию на 2015 год, пушки-гаубицы Д-20 армии РФ, выведены в резерв и сняты с вооружения.

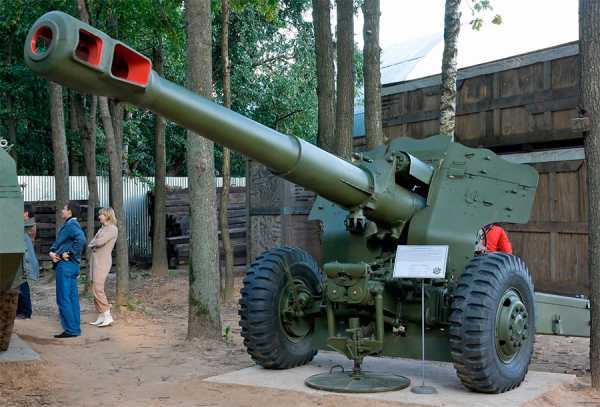

Советская 152-мм пушка-гаубица Д-20

Конструкция 152-мм пушки-гаубицы Д-20

152-мм пушка-гаубица Д-20 – артиллерийское орудие в составе полевой артиллерии, в котором сочетаются свойства пушки и гаубицы (с преобладанием «пушечных» свойств). По сравнению с пушкой, пушка-гаубица имеет меньшую длину ствола и большие углы возвышения ствола. По сравнению с гаубицей, у пушки-гаубицы большая дальность стрельбы.

Ствол пушки-гаубицы Д-20 состоит из трубы, казенника, обоймы и дульного тормоза. Затвор вертикальный клиновой, с полуавтоматикой механического типа. Лафет пушки-гаубицы Д-20 заимствован от пушки Д-74 различаются только профилем веретена тормоза отката и диаметром передней обоймы.

Тормоз отката гидравлический, веретенного типа, с пружинным компрессором, заполнен стеолом-М. Накатник гидропневматический, заполнен стеолом-М. Цилиндры тормоза отката и накатника закреплены в обойме ствола и откатываются вместе с ним.
Станины сварные, коробчатого типа. Для перекатывания орудия на короткие расстояния имеются подхоботовые катки, торсионное подрессоривание при стрельбе с колес не выключалось. Основные колеса заимствованы с грузового автомобиля ЯАЗ.

Подъемный механизм пушки-гаубицы Д-20 имеет один сектор, обеспечивающий угол вертикальной наводки от -5 до +63 град. Поворотный механизм винтового типа, расположен с левой стороны орудия, угол горизонтального наведения составляет 58 град. Уравновешивающий механизм пневматический, толкающего типа, состоит из двух одинаковых колонок. На нижнем станке закреплен поддон, который в боевом положении являлся опорой системы, колеса при этом вывешиваются.

Прицельные приспособления состояли из механического прицела С-71 с артиллерийской панорамой и прицела прямой наводки ОП-2–97.

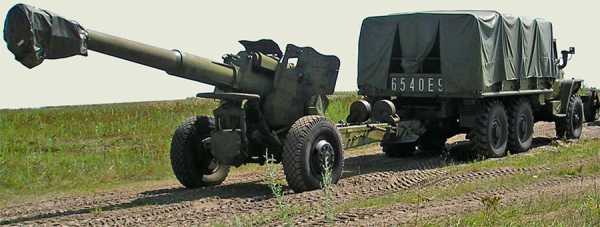

Транспортировка 152-мм пушки-гаубицы Д-20

Модификации и варианты 152-мм пушки-гаубицы Д-20

• Д-22 (Россия) — Орудие для САУ 2С3 «Акация».
• Тип 66 (Китай) — лицензионный китайский вариант Д-20.
• Д-20М «Хитин» (Россия) — модернизированный вариант с автоматическим досылателем, увеличивающим скорострельность до 7-8 выстр./мин. Модификация ориентирована на экспорт.
• Тип 83 (Китай) — китайский вариант САУ 2С3 «Акация», с орудием Тип 66.
• A411 (Румыния) — 152-мм буксируемая пушка-гаубица M1981 копирующая Д-20, но использующая собственные 152-мм боеприпасы, которые (при длине ствола в 20,5 калибров) имеют максимальную дальность в 17,2 км.

Выстрел из 152-мм пушки-гаубицы Д-20

Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет

armedman.ru

НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН

Началу работы над 152-мм самоходной гаубицей «Акация» предшествовали поисковые, научно-исследовательские работы. В них был выполнен сравнительный анализ артиллерийских орудий, созданных во время войны типа СУ-100, СУ-152 и ИСУ-152, и артиллерийских систем послевоенного поколения, как отечественного, так и зарубежного производства.
При проведении научно-исследовательских работ предприятиями и организациями оборонного комплекса Советского Союза по поиску облика 152-мм самоходной гаубицы ВНИИ-100 было предложено несколько вариантов шасси для размещения орудия.
По одному из вариантов самоходная установка прорабатывалась на базе «объектов 118», «123» и «124» в КБ Свердловского машиностроительного завода. На такой самоходной установке предполагалось разместить в башне артиллерийскую часть 152-мм буксируемой пушки-гаубицы Д-20.
По-другому вариант самоходная гаубица прорабатывалась на базе узлов среднего танка «объект 432» (Т-64). В бронированной поворотной башне были размещены гаубица
Д-20 и спаренный с ней пулемет. Сам танк Т-64 стал первым советским танком второго послевоенного поколения, он имел много новых прогрессивных решений, оригинальную ходовую часть и автомат заряжания. В 60-е годы эта машина – «объект 432» была очень популярной для проработок перспективных типов броне-танковой и другой боевой техники.
В результате исследований, изучения опыта использования самоходной артиллерии и проработок облика систем была выбрана концепция перспективного развития самоходной артиллерии. Для дальнейших работ по 152-мм самоходной гаубице было рекомендовано шасси Свердловского машиностроительного завода.
Проектирование 152-мм самоход-ной гаубицы получившей шифр «Акация» (индекс 2С3) для замены буксируемых гаубиц МЛ-20, Д-20 и Д-1 было официально задано свердловскому заводу «Уралтрансмаш» Постановлением ЦК КПСС и СМ СССР №609-201 от 4 июля 1967 года, вместе с другими самоходными артсистемами: 122-мм гаубицей «Гвоздика» , 122-мм гаубицей «Фиалка» и 240-мм минометом «Тюльпан». 152-мм отечественная самоходная гаубица, как и другие артсистемы, должна была ликвидировать отставание Советского Союза от стран НАТО в самоходной артиллерии.

Самоходная гаубица «Акация» создавалась для вооружения артиллерийских полков танковых и мотострелковых дивизий. Она предназначалась для поражения открытой и укрытой живой силы, вооружения, военной техники и др. объ¬ектов противника на глубину интересов дивизии.
Гаубица 2С3 «Акация» создана на базе шасси опытных самоходных установок «объект 105» и «объект 120», а также шасси самоходной пусковой установки ЗРК «Круг» ПВО Сухопутных войск. Самоходная гаубица выполнена по классической башенной схеме. Установка 2С3 имеет сварной бронированный корпус, разделенный на три отделения: управления, силовое (моторно-трансмиссионное) и боевое. Отделение управления, в котором находится механик-водитель, расположено в носовой части корпуса между левым бортом и моторной перегородкой. Силовое (моторно-трансмиссионное) отделение находится в передней части корпуса с права. В нем размещены двигатель, трансмиссия, системы силовой установки.
Боевое отделение было расположено в кормовой части машины, его образуют башня с полом и кормовая часть корпуса с оборудованием. На днище корпуса размещена вращающаяся платформа пола, установленная на шариковом погоне и опирающаяся на пять роликов. Сиденье наводчика размещено слева от гаубицы, а заряжающего – справа. Командир находится сзади наводчика.
На самоходной гаубице 2С3 были применены мелкозвенчатые гусеницы с резинометаллическим шарниром и передним расположением ведущих колес.
Артиллерийская часть 2А33 (Д-22) самоходной гаубицы 2С3 была создана в ОКБ-9 на базе буксируемой пушки-гаубицы Д-20 и изготовлена на Пермском машиностроительном заводе им. В.И.Ленина (бывшем заводе №172), серийное производство было налажено на ПО «Баррикады». Орудие с вертикально-клиновым затвором, двухкамерным дульным тормозом и эжектором размещено в поворотной закрытой бронированной башне, установленной на шаровой опоре.
Сама буксируемая 152-мм пушка-гаубица Д-20 так же была спроектирована в ОКБ-9 завода №9 и принята на вооружение в 1955 году. Ее испытания проводились на Ржевском полигоне в 1950-1957 годах, модернизированная пушка-гаубица получила обозначение – Д-20М.

Для облегчения работы заряжающего гаубица 2А33 оборудована электромеханическим досылателем снаряда и гиль¬зы оригинальной конструкции, лотком-улавливателем стреляной гильзы.
На крыше башни слева установлена командирская башенка с люком, где установлен пулемет ПКТ с дистанционным управлением, а по правому борту – место заряжающего с люком в крыше башни.
Стрельба может вестись только с места в обычных условиях и на зараженной местности. Боекомплект гаубицы размещен в двух механизированных боеукладках. При стрельбе боеприпасы могут так же подаваться с грунта через специальный люк в корме корпуса.
На машине установлен V-образный 12 цилиндровый с наддувом четырехтактный двигатель В-59 жидкостного охлаждения. Трансмиссия механическая, двухпоточная, с планетарными механизмами поворота. Подвеска индивидуальная, торсионная, с гидравлическими амортизаторами телескопического типа.
Установленное на 2С3 оборудование самоокапывания позволяет за 20-40 минут отрыть окоп для укрытия. Для обогрева экипажа установлена отопительная установка ОВ-65Г производитель¬ностью 6500 кКал/час. Самоходная гаубица имеет коллективную защиту от оружия массового поражения, она снабжена системами ПАЗ и ППО.
Для стрельбы из гаубицы 2С3 используются боеприпасы от пушек-гаубиц МЛ-20 и Д-20, могут применяться снаряды от гаубицы Д-1.
В процессе отработки артиллерийской части 152-мм самоходной гаубицы было создано несколько вариантов орудий. Для уменьшения загазованности по приказу МОП от 11 декабря 1967 года была начата разработка гаубиц для самоходных орудий «Гвоздика» и «Акация». В 1967-1972 годах проводились работы по созданию для самоходных установок 152-мм гаубиц Д-16 и Д-16М картузного заряжания с начальной скоростью снаряда до 683 м/с и дальностью стрельбы до 19300 м.

Серийное производство 2С3 в различных модификациях продолжалось до середины 80-х годов. Самоходная гаубица 2С3 «Акация» и ее модификации применялись Советской Армией в боевых действиях в Афганистане, российские вооруженные силы использовали установки 2С3 в Чечне во время первой и второй военных компаний.
Для стрельбы из самоходной гаубицы 2С3 и ее модификаций, а так же систем Д-20, МЛ-20, 2А65, 2С19, в НИМИ разработаны следующие боеприпасы: 152-мм выстрел 3ВОФ32 с осколочно-фугасным снарядом 3ОФ25 и полным переменным зарядом; 152-мм выстрел 3ВОФ33 с осколочно-фугасным снарядом 3ОФ25 и уменьшенным переменным зарядом; 152-мм выстрел 3ВОФ96 с осколочно-фугасным снарядом 3ОФ64 и дальнобойным зарядом; 152-мм выстрел 3ВОФ97 с осколочно-фугасным снарядом 3ОФ64 и полным переменным зарядом; 152-мм выстрел 3ВОФ98 с осколочно-фугасным снарядом 3ОФ64 и уменьшенным переменным зарядом; 152-мм выстрел 3В013 с осколочным кассетным снарядом 3-0-13 и полным зарядом; 152-мм выстрел 3В014 с осколочным кассетным снарядом 3-0-13 и уменьшенным переменным зарядом. Уменьшенные заряды при небольшой дальности стрельбы позволяют посылать снаряд по более крутой траектории и поражать цели, скрытые препятствиями (холмами, домами и др.).
Для борьбы с танками используется кумулятивный снаряд БП-540. Начальная скорость снаряда 676 м/с, прицельная дальность – 5000 м. По нормали он пробивает броню толщиной 250 мм, под углом 60° – 220 мм, под углом 30° -120 мм.
Для дезорганизации систем управления войсками противника в тактическом звене путем постановки помех KB и УКВ радиосвязи в НИМИ для системы типа 2С3 и других созданы следующие боеприпасы: комплект 152-мм выстрелов 3ВРБ37 со снарядом 3РБЗО для радиопомех и с полным переменным зарядом; комплект 152-мм выстрелов 3ВРБ36 со снарядом 3РБЗО для радиопомех и с уменьшенным переменным зарядом.
В настоящее время самоходная гаубица 2С3 и ее модификации могут использовать корректируемые снаряды «Сантиметр» (разработчик НТК «Автоматизация и механизация технологий») и управляемые «Краснополь» (разработчик КБП).

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЛЕКСА ТИПА «САНТИМЕТР»:

Комплекс “Сантиметр” предназначен для поражения бронетанковой техники в местах сосредоточения пусковых установок и артсистем на огневых позициях, пунктов управления и связи, долговременных оборонительных сооружений, мостов и переправ. Состав комплекса: выстрелы 3ВОФ63 и 3ВОФ66 со 152-мм корректируемым осколочно-фугасным снарядом 3ОФ38; лазерный целеуказатель-дальномер 1Д15; средства синхронизации 1А35К, 1А35И; средства радио (проводной) связи: радиостанции Р107М, Р108М, полевой телефон ТА-57 с кабелем П-274М; 152-мм пушка-гаубица Д-20.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОРРЕКТИРУЕМЫХ СНАРЯДОВ КОМПЛЕКСА ТИПА «САНТИМЕТР»:

По своему устройству корректируемый снаряд 3ОФ38 практически аналогичен мине 3Ф5, время коррекции снаряда составляет 0,05 – 0,3 сек. Для поражения типовой цели требуется один-три снаряда. В огневой взвод обычно входит три пушки-гаубицы, 300 выстрелов со снарядами 3ОФ38, один лазерный целеуказатель-дальномер. Расход снарядов для поражения типовой цели составляет 1-3 единицы. Прибор 1Д15 переносится в двух вьюках общей массой 60 кг. В комплексе может применяться более легкий прибор 1Д20 весом 30 кг. В настоящее время на предприятие «Красногорский завод им. С.А.Зверева» созданы более современные лазерные дальномеры-целеуказатели 1Д22 и 1Д26. Лазерные приборы осуществляют подсветку цели в течение трех секунд на дальности от 200 метров до 5 км.

ОСНОВНЫЕ ТТХ ЛАЗЕРНЫХ ЦЕЛЕУКАЗАТЕЛЕЙ

Впервые комплексы «Смельчак» и «Сантиметр» были представлены на выставках вооружения в сентябре 1993 года в Нижнем Новгороде («Осень-93»), Анкаре («Идеф-93») и МАКС-93. На международной выставке МАКС-99 в Жуковском АО НТЦ «АМЕТЕХ» предложил подобную систему корректируемого артиллерийского вооружения для 120-мм и 160-мм минометов. Снаряжение снаряда «Сантиметр» и мины «Смельчак» производилось на Брянском химическом заводе.
На международном салоне МАКС-99 в Жуковском АО НТЦ «АМЕТЕХ» представил новые модернизированные варианты артиллейского корректируемого вооружения «Смельчак-М» и «Сантиметр-М». В качестве лазерных целеуказателей в этих комплексах будет применяться прибор 1Д20М, время подсвета 1-3 секунды. В новых системах была увеличена дальность стрельбы, уменьшена мертвая зона при увеличении эффективности боевых частей и уменьшении массо-габаритных характеристик.
В комплексах типа «Сантиметр» и «Смельчак» применялись корректируемые снаряды (мины), в новых комплексах была поставлена задача создания управляемого артиллерийского снаряда. Проблема в Советском Союзе впервые была решена Тульским конструкторским бюро приборостроения (КБП), разработавшим под руководством главного конструктора В.Бабичева 152-мм управляемый снаряд «Краснополь» с лазерным полуактивным самонаведением. Головка самонаведения 9Э410 создана и производится ленинградским НПО «ЛОМО».
Комплекс «Краснополь» к артиллерийским системам Д-20, 2СЗМ, 2С19, 2А65 предназначен для поражения малоразмерных наземных целей при стрельбе с закры¬тых огневых позиций с применением подсвечивания целей лучом лазерного целеуказателя-дальномера. Состав: 152-мм осколочно-фугасный управляемый снаряд ЗОФ39, комплектуемый в зависимости от дальности стрельбы зарядом №1 54-ЖН-546 или уменьшенным перемен¬ным зарядом 54-Ж-546У; лазерный целеуказатель-дальномер 1Д15 (возможно применение 1Д20, 1Д22).
Производство комплекса «Краснополь» организовано в акционерном обществе «Ижмаш». Самонаведение снаряда 30Ф39 происходит по лучу лазера, отраженному от цели, подсвет которой осуществляется наблюдателем-наводчиком с помощью лазерного целеуказателя-дальномера типа 1Д15 (1Д20) и др. Управление снарядом осуществляется аэродинамическими рулями. Снаряд «Краснополь» по многим характеристикам превосходит известный американский управляемый снаряд «Копперхед».
На базе самоходной гаубицы 2С3 созданы модификации: 2С3М, 2С3М1 и 2С3М2, последняя модификация в двух калибрах – 152-мм и 155-мм. В настоящее время на вооружении Российской армий состоят несколько модификаций самоходной гаубицы 2С3: 2С3М, 2С3М1. Самоходные гаубицы типа 2С3 «Акация» поставлялась за рубеж, в частности в страны Варшавского договора. Кроме Российской Армии, гаубица 2С3 состоит на вооружении стран СНГ, она поставлялась на экспорт в Алжир, Венгрию, Ирак, Ливию, ГДР и Сирию. В 1995 году в войсках Российской Армии, подпадающих под ограничения обычных вооружений в Европе, было более 1000 установок 2С3, около 250 в странах дальнего зарубежья.

МОДИФИКАЦИИ:
• 2С3 «Акация» – базовый вариант самоходной гаубицы. Проектирование 152-мм самоход-ной гаубицы получившей шифр «Акация» (индекс 2С3) для замены буксируемых гаубиц МЛ-20, Д-20 и Д-1 было официально задано свердловскому заводу «Уралтрансмаш» Постановлением ЦК КПСС и СМ СССР №609-201 от 4 июля 1967 года. Серия с 1971 года до середины 1970-х годов, в дальнейшем выпускались модернизированные варианты 2С3М
• 2С3М – создана в 1975 году, на ней вместо двух механизированных боеукладок ввели одну — барабанного типа на 12 выстрелов, что позволило увеличить возимый боекомплект с 40 до 46 выстрелов (в штатный боекомплект 2С3М обычно входит 42 ОФС ОФ-540 и ОФ-25 и четыре КС БП-540).
• 2С3М1 – модернизированный вариант 1987 года оснастили аппаратурой приема, обработки и отражения командной информации и новым прицелом СП-538, ввели в боекомплект корректируемый снаряд 3ОФ38 «Сантиметр» (НТК «Аметех») и управляемый снаряд 3ОФ39 «Краснополь» (КБ приборостроения).
• 2С3М2 – последний модернизированный вариант самоходной гаубицы 2С3М (2С3М1) с установкой новой более мощной артиллерийской системы. Кроме того, на машине размещается приемоиндикаторная аппаратура 1В514-1 «Механизатор-М», которая позволяет совершенствовать обмен информацией между орудием и машиной старшего офицера батареи (МСОБ) сокращая время подготовки орудия к открытию огня.

ХАРАКТЕРИСТИКИ

Состояние на вооружении с декабря 1971 года
Разработчик ЦКБ «Трансмаш»
Изготовитель ПО «Уралтрансмаш »
Производство серия с 1971 года до середины 70-х годов, в дальнейшем выпускались модернизированные варианты 2С3М
Боевая масса, т 27-27,5
Длина, мм
— с пушкой вперед 7765
— корпуса 6970
Ширина, мм 3250
Высота, мм 2615-3050
Клиренс, мм 450
Ср. уд. давл. на грунт, кг/см2 0,6
Двигатель:
— тип четырехтактный V-образный дизель В-59-4
— число цилиндров 12
— максимальная мощность, л.с. 520
— число оборотов, об/мин 2000
— охлаждение жидкостное
Трансмиссия механическая двухпоточная
Коробка передач с планетарным механизмом поворота
Ходовая часть:
— тип движителя гусеничный
— подвеска индивидуальная. торсионная с гидравлическими амортизаторами телескопического типа в подвесках 1-го и 6-го катков
— гусеница с резинометаллическим шарниром
ширина, мм 485
шаг, мм 125
число траков 115
— ведущее колесо:
тип со съемными зубчатыми венцами
расположение переднее
зацепление цевочное
— опорные катки:
тип сдвоенные обрезиненные
число на борт 6
— поддерживающие катки:
тип обрезиненные двух типов: сдвоенные и одинарные
число на борт 4
число одинарных на борт 2
число сдвоенных на борт 2
Запас топлива, л 830-850
Максимальная скорость, км/ч 60-63
Запас хода, км 500
Преодолеваемые препятствия:
— подъем, град. 30
— крен, град. 25
— ров, м 3,0
— стенка, м 0,7
— брод, м 1,0
Бронирование, мм
— лоб корпуса 30
— лоб башни 30
Экипаж, чел 4
Радиостанция Р-123
Переговорное устройство Р-124

АРТИЛЛЕРИЙСКОЕ ВООРУЖЕНИЕ:

Тип орудия одна 152-мм гаубица 2А33 (Д-22)
Разработчик ОКБ-9 и КБ Пермского МЗ (»Мотовилиха»)
Изготовитель ПО «Баррикады»
Калибр, мм 152,4
Длина ствола, клб 27
Тип затвора полуавтоматический верти-кально-клиновый копирного типа
Томоз отката гидравлический веретенного типа
Тип накатника пневматический
Заряжание раздельно-гильзовое
Дальность стрельбы, км:
— макс. снарядом 3ОФ25 17,3
— макс. снарядом 3ОФ22 20,5
— макс. снарядом «Краснополь» 20,0
Кучность стрельбы:
— по дальности, Вд/Хмах 1/290
— по боку, Вб,м 11
Скорострельность, выстр./мин 1,9-3,5
Подъемный механизм секторный ручной
Углы наведения, град.:
— вертикального от -4 до +60
— горизонтального 360
Длина отката, мм:
— нормальная 510-710
— предельная 740
Вес качающейся части, кг 2450
Тип применяемых боеприпасов ОФ-540, БП-540 и др.
Масса ОФС, кг 43,56
Боекомплект, выстрелов 40
Прицел ПГ-4, ОП5-38
— разработчик ЦКБ «Точприбор»
— изготовитель Новосибирский приборостроительный завод

ДОПОЛНИТЕЛЬНОЕ ВООРУЖЕНИЕ:

Тип пулемета один 7,62-мм ПКТ
Боекомплект, патронов 250

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ОСКОЛОЧНО-ФУГАСНЫХ ВЫСТРЕЛОВ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВОФ32	3ВОФ33	3ВОФ96	3ВОФ97	3ВОФ98
Калибр, мм	152	152	152	152	152
Масса снаряда, кг	43,56	43,56	43,56	43,56	43,56
Масса взрывчатого вещества, кг	6,8	6,8	7,8	7,8	7,8
Максимальная дальность стрельбы, км	17,4	13,4	24,4	19,2	14,2
Диапазон эксплуатационных температур, град. С	+40		+50



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ОСКОЛОЧНЫХ ВЫСТРЕЛОВ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВО13	3ВО14
Калибр, мм	152	152
Масса снаряда, кг	41,4	41,4
Масса боевого элемента, кг	1,4	1,4
Масса ВВ в элементе, кг	0,23	0,23
Число боевых элементов	8	8
Максимальная дальность стрельбы, км	14,5	11
Эффективность действия снаряда	в 3-4 раза выше, чем у ОФС 3ОФ25
Диапазон эксплуатационных температур, град. С	от _40 до +50





ОСНОВНЫЕ ХАРАКТЕРИСТИКИ 152-ММ ВЫСТРЕЛОВ ДЛЯ РАДИОПОМЕХ ДЛЯ ГАУБИЦЫ 2С3

Характеристики	3ВРБ36	3ВРБ37
Калибр, мм	152	152
Масса снаряда, кг	43,56	43,56
Диапазон подавляемых частот, МГц	1,5-120
Радиус действия передатчика помех, м	700
Продолжительность работы передатчика, ч	1
Максимальная дальность стрельбы, км	13,5	18
Диапазон эксплуатационных температур, град. С	от _40 до +50



А.В.Карпенко, ВТС «НЕВСКИЙ БАСТИОН», 10.08.2014

Источники: Карпенко А.В. «Современные самоходные орудия». «Отечественные самоходные артиллерийские и зенитные установки» часть 2. СПб: «Бастион», 2001 г., 48 с., http://bastion-karpenko.ru/art_publikacii/ и др.

152 ММ МОДЕРНИЗИРОВАННАЯ САМОХОДНАЯ ГАУБИЦА 2С3М «АКАЦИЯ»
152 (155)-ММ МОДЕРНИЗИРОВАННАЯ САМОХОДНАЯ ГАУБИЦА 2С3М2 «АКАЦИЯ»
УРАЛЬСКИЙ ЗАВОД ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ (УРАЛТРАСМАШ)

nevskii-bastion.ru

М-69 (152-мм) — War Thunder Wiki

Описание

Противотанковая пушка М-69 калибра 152-мм является мощнейшим и уникальным вооружением опытной САУ Обьект 120 «Таран». Пушка была изготовлена в 1958 году. Дульная энергия бронебойного снаряда составляла 18.5 МДж, что даже превосходит современные танковые орудия. Опытный образец САУ «Таран» был отправлен на заводские испытания, где совершил несколько выстрелов, после чего испытания были остановлены. Постановлением Совета министров СССР от 30 мая 1960 года все работы по теме «Таран» были прекращены. В качестве официальной причины называется появление эффективных (в том числе переносных) противотанковых ракетных комплексов (ПТРК) и гладкоствольных танковых орудий (которые имели возможность стрелять из ствола ПТУРом, чего нарезная пушка Обьекта 120 делать не умела). Также были сложности с заряжанием орудия, недоведённость некоторых узлов и агрегатов САУ.

Длина ствола составляла 9045 мм. Вертикальное наведение осуществлялось с помощью гидравлического привода. Для снижения загазованности боевого отделения пушка была снабжена эжектором. На дульном срезе ствола был установлен дульный тормоз (в целях снижения отдачи). Длина отката составляла 300 мм, а сила сопротивления откату — 53,5 тс. На пушке М-69 был установлен полуавтоматический клиновой затвор. Заряжание — раздельно-гильзовое. В целях обеспечения высокой скорострельности во время стрельбы после каждого выстрела орудие автоматически приводилось на угол заряжания. Установлен досылатель. Орудие не имеет стабилизатора стрельбы в движении.

Машины оснащающиеся этим вооружением

Основные характеристики

Расскажите о тактико-технических характеристиках пушки или пулемета.

Доступные снаряды

Опишите снаряды, которые доступны для пушки, их особенности и предназначение. Если речь идёт об автопушках или пулемётах, напишите о разных типах лент и об их набивке.

Шаблон:Гаубицы

Применение в бою

Обьект 120 в War Thunder

Орудие имеет отличные боевые характеристики и идеально подходит для борьбы с техникой противника на любых расстояниях. Даже осколочный снаряд тут можно успешно применять не только для поражения ЗСУ, но и даже против танков (благодаря крупному калибру 152-мм). Танки осколочным поражаются в крышу и под днище, возможно и пробитие борта некоторых танков (при этом бывает практически гарантированный ваншот вражеского танка). Кроме того осколочный может повредить вражеское орудие, сбить гусеницы. Бронебойные снаряды хоть и имеют отличное пробитие, но временами страдают от недостатка заброневого воздействия (и как следствие — невозможности уничтожить танк врага одним выстрелом). Поэтому желательно выверять каждый выстрел.

В целом это отличная и грозная пробивная пушка, с хорошей скорострельностью и точностью стрельбы. Она по праву может называться одной из лучших на своём 5 ранге. Иногда кумулятивный снаряд способен пробить даже противокумулятивную защиту танка Т-64. М60А1 Rise за счёт динамической защиты и основной брони выдерживает кумулятив (но сразу же все контейнеры защиты уничтожаются взрывом). МБТ-70 тоже может выдерживать. Впрочем все эти самые сильные противники легко шьются подкалиберным 152-мм снарядом Тарана. Именно его и рекомендуется использовать в основном.

Достоинства и недостатки

Достоинства:

• Отличная бронепробиваемость.
• Отличная баллистика.
• Хорошая скорострельность.

Недостатки:

• Посредственное заброневое действие бронебойных снарядов.
• Нет каморного снаряда.

Историческая справка

Обьект 120 в музее Кубинка

Официально разработка новых ракетных танков и истребителей танков была задана 28 мая 1957 года Постановлением Совета министров СССР. Истребители танков предполагалось использовать для прикрытия танкоопасных направлений на дистанциях до вражеских объектов от 2 км и более. При этом помимо ракетного варианта одновременно рассматривалась возможность создания истребителя танков с классическим артиллерийским орудием, установленным на легкобронированное шасси, в результате чего 8 мая 1957 года Постановлением Совета министров СССР была открыта НИР (научно-исследовательская работа) «Таран».

Головным исполнителем НИР «Таран» было назначено ОКБ-3 Уральского машиностроительного завода, пушка проектировалась в СКБ-172 Пермского машиностроительного завода имени В. И. Ленина, за боеприпасы отвечал московский НИИ-24. К концу 1957 года СКБ-172 совместно с другими предприятиями, принимавшими участие в НИР «Таран», были проведены работы по выбору оптимального калибра разрабатываемой противотанковой пушки. В ходе проработок были рассмотрены калибры 130 и 152,4 мм. Вариант орудия калибром 130 мм получил заводское обозначение М-68, а вариант калибра 152,4 мм — М-69.

К январю 1960 года Пермским машиностроительным заводом были изготовлены и отправлены на Уралмаш два образца пушки М-69, предназначенные для монтажа в самоходную артиллерийскую установку СУ-152. Опытный образец САУ «Таран» был отправлен на заводские испытания, где совершил несколько выстрелов, после чего испытания были остановлены, а постановлением Совета министров СССР от 30 мая 1960 года все работы по теме «Таран» были прекращены. В качестве официальной причины закрытия работ называется появление более эффективных противотанковых ракетных комплексов и 125-мм пушки Д-81, однако в качестве альтернативной версии упоминаются действия «ракетного лобби» в Министерстве обороны СССР, таким образом избавлявшегося от разработок, которые могли составить конкуренцию системам с ракетным вооружением.

Основным советским аналогом при создании САУ СУ-152 «Таран» являлся ракетный танк ИТ-1, вооружённый противотанковым ракетным комплексом 2К4 «Дракон» и разрабатывавшийся параллельно с СУ-152. По своему назначению и планируемой тактике применения ИТ-1 и Таран были одинаковы, при этом Таран имел ряд преимуществ и недостатков по сравнению с ракетным танком ИТ-1.

К основным преимуществам относилась высокая скорострельность при стрельбе на максимальную дальность. При этом нагрузка на наводчика приблизительно соответствовала танку Т-62, тогда как нагрузка на оператора ИТ-1 была повышена в 2,3 раза. Вероятность поражения цели с первого выстрела при стрельбе из САУ Таран на дальности до 2500—2700 м приблизительно соответствовала таковой у ИТ-1. Минимальная дальность стрельбы САУ «Таран» не была ограничена, в том время как система управления ракетой 3М7 комплекса «Дракон» позволяла управлять ракетой с дистанции не менее 300 метров. Возимый боекомплект Обьекта 120 был на 7 выстрелов больше, чем у ИТ-1.

К недостаткам САУ «Таран» относился меньший уровень бронирования по сравнению с ИТ-1, однако данный недостаток при стрельбе с дистанций выше 2 км нивелировался малой вероятностью прямого попадания снаряда в корпус САУ, при этом обеспечивалась защита от снарядов калибра до 57-мм, пуль и осколков. Бронепробиваемость бронебойно-подкалиберного снаряда САУ Обьект 120 была существенно ниже, чем у ИТ-1, но при этом даже при стрельбе на максимальную дальность пушка М-69 обеспечивала поражение брони танков, состоявших в то время на вооружении стран-участниц НАТО.

Сама конструкция СУ-152 «Таран» существенно отличалась от самоходных артиллерийских установок времён Великой Отечественной войны и послевоенного периода, разработанных в СССР, и являлась первым представителем следующего поколения самоходных артиллерийских установок СССР. Основным отличием была закрытая компоновка САУ с орудием установленным во вращающейся на 360° башне. Однако, несмотря на ряд преимуществ перед ракетным танком ИТ-1 и инновационную компоновку, работы по СУ-152 «Таран» были остановлены, а на вооружение поступил ракетный танк ИТ-1. Причинами отказа от САУ «Таран» называлось появление альтернативных более эффективных противотанковых средств, недоведённость некоторых узлов и агрегатов САУ, неготовность и нежелание «ракетного лобби» Министерства обороны СССР к принятию такой системы на вооружение.

Уже после закрытия работ по СУ-152 «Таран», в 1964 году, 3 ЦНИИ вновь предложил наряду с ПТРК иметь в системе вооружения противотанковую САУ, унифицированную по баллистике и боекомплекту с пушкой Д-81 (2А26). Результатом этого предложения стало начало опытно-конструкторских работ по созданию противотанковой пушки 2С25 Спрут-СД. Конструкторский и научный заделы, а также ряд технических решений, принятых в ходе создания САУ «Таран», были применены уже при создании САУ 2С3 Акация.

Медиа

Обзор на Обьект 120 от CrewGTW

Первый обзор на Обьект 120 от Алконафтера

Второй обзор от Алконафтера

См. также

Ссылки на статьи War Thunder Wiki, которые по вашему мнению, будут полезны читателю. Например,

• ссылка на статью о варианте пушки/пулемёта;
• ссылки на приблизительные аналоги в других нациях и ветках.

И подобные.

Ссылки

wiki.warthunder.ru
