Автоматический пистолет Макарова ПМ, калибр 9,2 мм
Еще перед второй мировой войной руководство Советской армии решило заменить автоматический пистолет Токарева ТТ 33, использовавшийся как штатное ручное огнестрельное оружие. 17 мая 1938 года был объявлен конкурс на разработку нового оружия.
И. И. Раков представил опытный пистолет модели 1939 калибра 7,62 мм с достаточно обтекаемым стволом, П. В. Воеводин — пистолет того же калибра, с тем же названием и с магазином на 18 патронов. С. А. Коровин разработал ручное огнестрельное оружие, снаряжавшееся пистолетными патронами Токарева 7,62×25. Эти опытные модели были испытаны в июле 1940 года, а конструкторы получили задание усовершенствовать пистолеты.
Сравнительные испытания проводились в марте 1941 года, правда, решение не было принято сразу. Ответственные ведомства наметили новые испытания. В то время они, однако, не могли быть проведены. После нападения Германии на Советский Союз нужно было сконцентрироваться на разработке и производстве более важных систем оружия. Новое ручное огнестрельное оружие было в этой ситуации проблемой второстепенного значения. Лишь после 1945 года был объявлен конкурс, целью которого являлась разработка меньшего и более легкого, чем пистолет Токарева ТТ 33, армейского пистолета, снаряжавшегося патронами калибра 7,62 или 9 мм.
Кроме вышеназванных, в конкурсе приняли участие С. Г. Симонов и Ф. В. Токарев. Победил, однако, достаточно неизвестный Н. Ф. Макаров. Он разработал не только новый пистолет, но и новые пистолетные патроны: позже они были названы в его честь патронами Макарова 9,2×18.
Кроме оружия калибра 9,2 мм, конструктор представил пистолет, снаряжавшийся патронами 7,62×45.
Советские вооруженные силы выбрали версию Макарова калибра 9,2 мм. Как и автоматический пистолет Стечкина модели АПС, пистолет Макарова в 1951 году был принят на вооружение армии и милиции. Оружие получило название автоматический пистолет Макарова ПМ (ПМ — пистолет Макарова). Еще и сегодня такие пистолеты производятся серийно.
В Китае это оружие производилось по лицензии как пистолет модели 59, в ГДР — как модель Макарова М, в Югославии — как модель 67. В Югославии, помимо модифицированной версии для патронов Браунинг 9×17, существует модификация для калибра 7,65 мм.

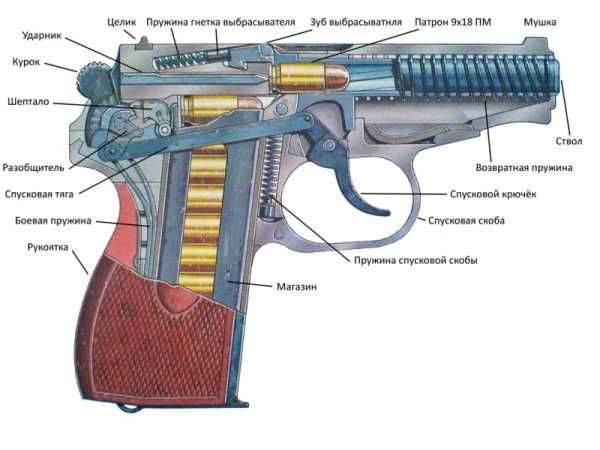

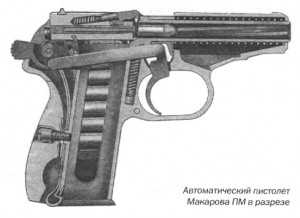

Автоматический пистолет Макарова полностью изготовлен из стали, имеет толщину 30 мм. Действие автоматики основано на использовании энергии отдачи. Ствол жестко закреплен. Подача боеприпасов осуществляется из однорядного металлического магазина. Как и у всех армейских пистолетов, разработанных в то время, фиксатор магазина находится снизу рукоятки.
После выстрела последним патроном затвор остается в заднем положении. Когда стрелок вставляет полный магазин и освобождает затворную задержку, затвор скользит вперед, и оружие снова готово к бою без перезарядки. Стрельба может осуществляться по принципу двойного действия с жестким или по принципу одиночного действия с плавным спуском. Темп стрельбы составляет от 30 до 35 выстр./мин.
Предохранитель удобно расположен и приводится в действие большим пальцем руки, удерживающей пистолет.
Прицельное приспособление, состоящее из сменного целика и неподвижной мушки, настроено на дальность 50 м. Сверху на затворе имеется рифление, которое препятствуют возникновению бликов. Помимо стандартной модели, производилась специальная версия с глушителем.
Для разборки оружия при чистке достаточно нескольких движений. После снятия магазина спусковая скоба оттягивается вниз, а затвор освобождается от рукоятки, для чего его нужно немного оттянуть назад, затем снять, продвигая по направлению к входному отверстию ствола.
Пистолет Макарова — это надежное и меткое оружие. Функциональность, удобство в обслуживании и масса соответствуют международным требованиям к современным армейским пистолетам.
Характеристики: автоматический пистолет Макарова ПМ
Калибр, мм — 9,2
Начальная скорость пули (v0), м/с — 315
Длина оружия, мм — 160
Высота оружия, мм — 127
Длина линии прицела, мм — 130
Масса заряженного пистолета, кг – 0,806
Масса в незаряженном состоянии, кг – 0,730
Патрон – 9,2×18
Длина ствола, мм — 93
Нарезы/направление — 4/п
Емкость магазина, патронов — 8
Дальность эффективного действия, м — 50
Похожие записи:
tsdr.ru
Скорость пули пистолета Макарова
|
|
-= СКАЧАТЬ МИШЕНИ ДЛЯ СТРЕЛЬБЫ =-
Из данной темы вы узнаете скорость полета пули на различных расстояниях, выпущенную из пистолета марки Макаров, также вы узнаете мощность выстрела из пистолета Макарова и то, как сносит ветер пулю пистолета Макарова калибра 9х18 миллиметров. Пистолет Макарова один из самых распространенных пистолетов, состоящих на вооружении Российской полиции, также он очень популярен среди криминала. Рекомендуем ознакомиться, СКОРОСТЬ ПУЛИ ТТ
СКОРОСТЬ ПУЛИ И ЕЕ БАЛЛИСТИЧЕСКИЕ ДАННЫЕ ПИСТОЛЕТА МАКАРОВА 9Х18 ММ
Приведенные в таблице данные являются усредненными и ориентировочными, но, тем, не менее, их можно использовать для расчета скорости пули, так как такие различия не значительно отличаются от реальности. Например, в зимнее и летнее время года начальная скорость пули будет немного отличаться, также она будет отличаться, например, в зависимости от погодных условий, разных партий патронов и образцов оружия, но повторимся, что такие отличия незначительные. Рекомендуем ознакомиться, СКОРОСТЬ ПУЛИ ПИСТОЛЕТА
ТЕХНИЧЕСКИЕ ДАННЫЕ ТАБЛИЦ: В 1 таблице указывается начальная скорость пули, а также ее скорость на различных дистанциях, указывается мощность пули в джоулях калибра 9х18 мм, выпущенной из пистолета Макарова, далее вы можете увидеть скорость полета пули до цели в секундах, то есть, за какое время пуля преодолевает определенное расстояние и ее абсолютное снижение. В таблице 2 вы увидите, как отклоняется пуля в зависимости от силы ветра, направленного 90 градусов к цели. Для расчета взяты следующие баллистические данные патрона Макарова. Масса пули 6.1 грамм, начальная скорость пули 320 метров в секунду и баллистический коэффициент 0.134. Рекомендуем ознакомиться, СКОРОСТЬ ПУЛИ АВТОМАТА
|
www.listopedia.ru
Пистолет Макарова: 60 лет
Пистолету Макарова 60 лет
Осенью 2011 года отмечает юбилей пистолет Макарова. 60 лет на вооружении – срок весьма приличный. Хотя личное оружие достаточно «консервативно» и хорошо зарекомендовавшие себя системы могут долго оставаться на службе, в то время как в остальных типах ВВТ, возможно, сменится не одно поколение образцов. Для начала стоит вспомнить, как и для чего создавался когда-то ПМ.
Конкурс на новый пистолет был объявлен в СССР в 1945 году. В задании, сформулированном ГАУ, фигурировали патроны 7,62х25 ТТ, 7,65х17, перспективный патрон 9х18. Опытно-конструкторские работы поставили основательно. В соревновании приняли участие как опытные конструкторы «с именем» – Ф. В. Токарев, П. В. Воеводин, С. А. Коровин, И. И. Раков, С. Г. Симонов, так и молодые, пока малоизвестные – Н. Ф. Макаров и К. А. Барышев из Тулы, Г. В. Севрюгин, А. А. Климов и А. И. Лобанов из Ижевска.
Уже в октябре 1945 года начались полигонные испытания пистолетов Макарова, Севрюгина, Коровина, Ракова, Симонова, Барышева, Воеводина. Макаров представил 7,65-мм опытный пистолет ТКБ-412 и 9-мм ТКБ-429. Пистолеты прошли тщательную проверку на научно-испытательном полигоне стрелкового и минометного вооружения в Щурове. Для сравнения вместе с ними испытывали зарубежные пистолеты: «Вальтер» РР, «Маузер» HSc, «Браунинг» 1922 года, «Зауэр» 38Н, «Берета» 1934-го, а также ТТ.
Успех выпал на долю сотрудника ЦКБ-14 Министерства вооружения Николая Федоровича Макарова. Главным его конкурентом на заключительном этапе конкурса стал пистолет Барышева. Испытания 9-мм образцов провели в 1948-м. Комиссией был выбран образец Макарова, принятый на вооружение в 1951 году под обозначением «9-мм пистолет Макарова (ПМ) обр. 1951 г.». ГАУ присвоило ему индекс 56-А-125. Вместе с пистолетом поступил на вооружение и патрон типа 9х18, разработанный Б. В. Семиным и Н. М. Елизаровым в НИИ-44 (будущий ЦНИИТОЧМАШ).
В 1952 году за разработку пистолета Макаров был удостоен Сталинской премии III степени. 8 апреля того же года появился приказ начальника 5-го Главного управления Министерства вооружения о начале производства ПМ. Выпуск организовали в Ижевске на заводе № 622 (впоследствии Ижевский механический завод).
Описывать устройство пистолета Макарова излишне: он хорошо знаком многим. Однако до сих пор нередко звучат голоса, утверждающие, что «Макаров» лишь «несколько измененная копия» германского «Вальтера» РР, а патрон 9х18 – вариация 9-мм патрона «Ультра» немецкой фирмы «Геко».
Действительно, после окончания Великой Отечественной войны значительная часть производства «Карл Вальтер» в Целла-Мелисе досталась советской стороне. Причем специалисты Наркомата (Министерства) вооружения рекомендовали при разработке пистолета ориентироваться на системы «Вальтер». Малогабаритный «Вальтер» РР и в самом деле относился к числу лучших самозарядных пистолетов Старого и Нового Света, а его схема после Второй мировой войны стала едва ли не самой копируемой в мире. Патрон «Ультра», разработанный перед войной для «усиления» того же «Вальтера» РР, по мощности находился между двумя распространенными 9-мм пистолетными патронами – «Парабеллум» и «Браунинг короткий».
Прототипы выбрали весьма удачно. Однако ни пистолет Макарова, ни пистолетный патрон Семина и Елизарова не были прямыми копиями германских аналогов. Конструкция ПМ существенно переработана в деталях, что позволяет считать его вполне самостоятельным образцом – во всяком случае более самостоятельной системой, чем большинство подражаний схеме «Вальтер» РР в других странах.
Широкое использование принципа многофункциональности деталей позволило упростить конструкцию и увеличить надежность работы механизмов. В частности, винтовая боевая пружина заменена двуперой пластинчатой, которая широким пером действует на курок, узким – на рычаг взвода и спусковую тягу, а нижний изгиб пружины служит защелкой магазина. Рычаг взвода на конце спусковой тяги служит также разобщителем, останов затвора – отражателем экстрагируемой гильзы.
Замена ряда осей цапфами на деталях упростила разборку и сборку пистолета по сравнению с тем же «Вальтером» РР. Флажковый неавтоматический предохранитель в ПМ выполнен лучше, чем в «Вальтере» РР: его действие надежнее, а поворот флажка при выключении сверху вниз более естественен для работы пальцами кисти, держащей оружие.

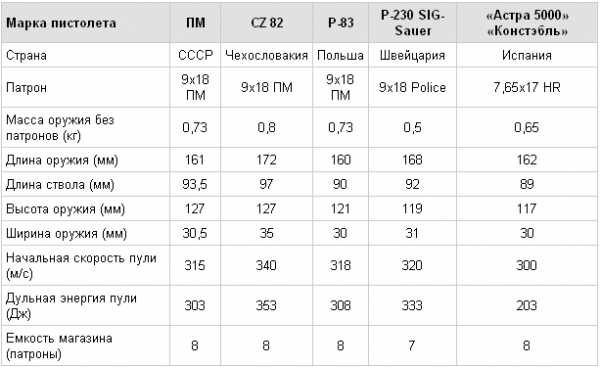

Конструкция ПМ включает всего 29 деталей, в то время как у «Вальтера» РР их было около 50, а например, у созданного много позже чехословацкого CZ 82 (весьма удачного, кстати) – уже 55.
Налаживание массового изготовления «Макаровых» потребовало времени. ПМ отнюдь не сразу превратился в эталон надежного малогабаритного пистолета и был принят как пользователями, так и производственниками. Первыми в основном являлись офицеры Советской армии, привыкшие к баллистике и габаритам ТТ. Хотя более удобная рукоятка ПМ, спуск с «предупреждением», меньшие баллистический импульс и отношение энергии отдачи к массе оружия способствовали увеличению меткости стрельбы на малых дальностях.
Производственники поначалу сочли ПМ образцом «нетехнологичной конструкции». Упомянутая многофункциональность деталей обусловила их достаточно сложную для имевшихся технологий форму, велик был объем подгоночных операций. Немалый вклад в обеспечение массового выпуска и увеличения надежности пистолета внесли ижевские конструкторы и технологи, среди них Г. В. Севрюгин, А. А. Климов, А. А. Беликов, А. Н. Молодченков, Е. В. Лопаткин, М. Б. Дорфман, А. М. Пестов, А. В. Камерилов.
Разумеется, в постановке производства участвовал и сам Макаров. Тем более что приходилось вносить некоторые поправки в конструкцию. В 1953 году изменили форму рамки пистолета, упростив спусковую скобу. Проблему полной взаимозаменяемости деталей удалось решить только к концу 50-х. До начала 60-х годов, когда был налажен массовый выпуск ПМ, оставался на вооружении ТТ.
В 60–90-е годы над совершенствованием производства «Макарова» потрудились В. С. Чугуевский, А. Г. Пасынков, В. А. Иванов, А. Е. Субботин, В. А. Кучумов. ПМ принял на себя немало технологических новшеств. Внедрили хромирование канала ствола, фрезеровку деталей из стальных поковок заменили на литье в форму с последующей фрезеровкой (литье ввели при изготовлении шептала, предохранителя, курка, спускового крючка), фрезерованную из текстолита рукоятку – на прессованную.
В конце 80-х годов начали изготовление рамки и затвора пистолета методом высокоточного литья по выплавляемым моделям. Результат – трудоемкость изготовления одного ПМ с 90 нормочасов в период освоения серийного производства снизилась до 5 – в 18 раз. Коэффициент использования металла (отношение массы готовой детали к массе заготовки) при производстве пистолета с первоначальных 0,12 увеличился почти втрое, возврат серийных пистолетов с предварительных испытаний снизился с 30 до одного процента.
Не зря, видно, авторитетные оружейные издания мира, составляя рейтинги личного оружия, включают ПМ в число лучших малогабаритных пистолетов, отмечая сочетание размеров и массы с останавливающим действием пули на малых дальностях, высокую надежность и живучесть. Хотя и военные, и полицейские службы предпочитают все же боевые малогабаритные пистолеты под более мощные патроны – тот же 9х19 «Парабеллум» например.
ПМ – один из самых массовых пистолетов второй половины XX века. Количество «Макаровых», выпущенных только Ижмехом, оценивается примерно в пять миллионов штук. А нужно учесть еще производство за рубежом.
«Макаров» оказался на вооружении в полутора десятках государств (тут он уступает своему предшественнику ТТ), среди которых – бывшие члены Организации Варшавского договора и Китай. Варианты ПМ изготавливались в Болгарии, КНР, ГДР, Югославии. Патроны 9х18 ПМ выпускаются или выпускались кроме этих стран в Ливии, Польше, Чехословакии, Румынии.
Нужно признать, что уменьшение размеров пистолета и патрона стоило баллистических качеств. С изменением сферы и условий применения оружия это становилось очевидным. В 80-е годы уже настоятельно требовалось увеличить точность и кучность стрельбы боевого пистолета, пробивное действие пули при сохранении останавливающего действия и высокой готовности к первому выстрелу, увеличить в полтора-два раза емкость магазина. В рамках опытно-конструкторских работ по теме «Грач» среди прочих велась разработка высокоимпульсного патрона 9х18 (7Н16) и модернизированного под него пистолета с сохранением базовой схемы ПМ. Такой вариант представили (под шифром «Грач-3») ижевские конструкторы Б. М. Плецкий и Р. Г. Шигапов. Позже этот пистолет, рассчитанный на стрельбу штатным и высокоимпульсным патроном 9х18, с двухрядным магазином на 12 патронов получил обозначение ПММ (пистолет Макарова модернизированный) и индекс 56-А-125М.
С 1994 года ПММ серийно выпускался Ижмехом, поставлялся в МВД, Федеральную службу охраны, в небольшом количестве – в армию. Однако патрон ПММ так и не был принят на вооружение. Кроме общих для оборонной промышленности проблем сыграло свою роль опасение, что высокоимпульсным патроном с его увеличенным давлением пороховых газов начнут стрелять и из штатных ПМ, что может привести к авариям и травмам. Вместе с патроном постепенно сошла на нет и карьера ПММ. Тем более после принятия в 2004 году новых пистолетов под более мощные патроны, куда лучше отвечавшие требованиям к современному армейскому пистолету.
В начале 2000-х Ижмех представил вариант облегчения системы ПМ – молодой конструктор Д. А. Богданов под руководством Р. Г. Шигапова создал пистолеты МР-448 «Скиф» и МР-448С «Скиф-мини» под патроны 9х18 и 9х17, сохранившие базовую схему, но с совершенно новой пластмассовой рамкой и некоторыми мелкими изменениями. Пистолеты пока остались опытными.
В то же время в 90-е годы на судьбе ПМ сказалась изменившаяся политическая и экономическая ситуация. Пистолет послужил основой для коммерческих, служебных и гражданских образцов. Так, Ижмех выпустил экспортные модели ИЖ-70, ИЖ-70-17А (ИЖ-70-200), ИЖ-70 ХЦ (ИЖ-70-100), служебный ИЖ-71 под патрон 9х17 «Курц», газовый ИЖ-79 нескольких калибров. Большую популярность приобрел поступивший в продажу в 2004 году травматический пистолет ИЖ-79-9Т, более известный как «Макарыч».
Вместе с пистолетом шесть десятилетий своей службы отмечает и пистолетный патрон 9х18 ПМ. За это время кроме «военных» вариантов с обыкновенной оболочечной пулей разработано немало модификаций боеприпаса, заметно расширивших возможности комплекса. Обыкновенная пуля первоначально имела свинцовый сердечник (пуля П, патрон 57-Н-181), но в 1954 году появилась более дешевая в массовом производстве пуля Пст со стальным сердечником (патрон 57-Н-181С). Гильза патрона в 1956-м стала нелатунной биметаллической, патрон герметизировали лаком. С 1993 года изготавливались стальные лакированные гильзы. «Остановить» обыкновенные пули 9х18 ПМ способны бронежилеты скрытого и открытого ношения 1-го класса защиты, бронестекла класса II (IIA).
Разработанная В. В. Труновым и П. Ф. Сазоновым трассирующая пуля с дальностью трассирования до 150 метров больше подходила пистолетам-пулеметам и не получила распространения с пистолетами. Зато ее производство восстановили в 90-е, когда интерес к пистолетам-пулеметам возобновился.
Поскольку ПМ поступал на вооружение не только армии, но и правоохранительных органов, в ЦНИИТОЧМАШе разработали варианты патрона, соответствующие специфическим требованиям их структур.
Еще в конце 70-х годов по заказу КГБ СССР для специальных подразделений выпустили патрон РГ028 с пулей с выступающим из оболочки бронебойным сердечником. Патрон обеспечивает поражение живой силы в бронежилетах 2-го класса защиты с жесткими элементами вроде отечественного ЖЗТ-71М. В 1989 году появились специальные патроны 9х18 для МВД.
Несмотря на возникновение новых боевых пистолетных комплексов, очевидно, что ПМ останется на вооружении еще долго – «пенсионный возраст» ему наверняка увеличат. Тем более что многочисленные «Макаровы» не утратили своей надежности.
В связи с этим разработаны новые варианты патрона с повышенным пробивным действием пули для стрельбы из штатных ПМ. В 1996 году НЗНВА представил патрон 7Н15 с бронебойной пулей 9 миллиметров БЖТ, но уже в 1997-м появился более удачный патрон с бронебойной пулей 9 миллиметров ПБМ разработки тульского КБП. Этот боеприпас принят на вооружение в 2005 году и получил индекс 7Н25. Его пуля массой 3,55 грамма (сравним с 6,1 г у пули Пст) с выступающим бронебойным сердечником и начальной скоростью до 480 м/с способна на дистанции 10 метров пробить стальной лист толщиной 5 миллиметров (пуля Пст – 1,5 мм) или 1,4-мм титановую пластину и 30 слоев ткани типа кевлар, сохраняя убойное действие. Это позволяет поразить живую цель в бронежилете 2-го класса защиты. Вместе с тем создан патрон с пулей пониженной рикошетирующей способности со свинцовым сердечником – он получил характерное обозначение 9х18 ППО (патрон правоохранительных органов).
Кстати, в 1996 году для нужд МВД в ЦКИБ СОО под руководством Г. А. Коробова к пистолету Макарова было разработано оригинальное устройство ОЦ-15 «Линь» – для забрасывания выстрелом из ПМ тонкого линя, например, на крышу или через препятствие.
Стоит учесть и немалое количество кобур и комплектов снаряжения для открытого и скрытого ношения ПМ, созданных за последние полтора десятилетия для использования в различных структурах. А это тоже составляющая пистолетного комплекса. Служба юбиляра продолжается.
Источник
spec-naz.org
Пистолет макарова. Цена, характеристики, фото, видео / Оружие / Психология отношений LoverTalks.com

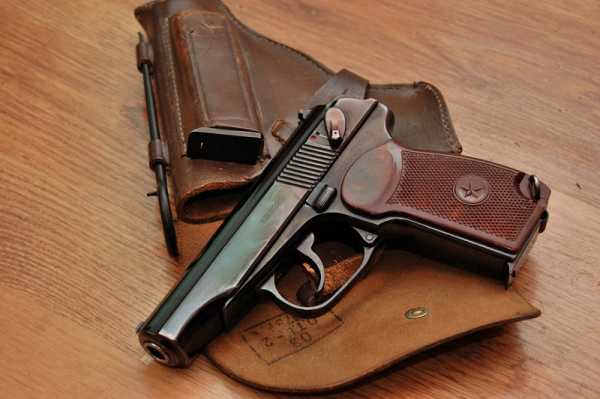

Сделаю небольшой обзор пистолета макарова — его характеристики, ценовой диапазон и конечно фотографии.Пистолет Макарова или ПП, 9-миллиметровый самозарядный пистолет, который впервые был изготовлен в 1948 году конструктор Николай Федорович Макаров. Вес без патронов — 730 грамм, с полным магазином — 810 гр. Патрон использует 9 на 18, при этом начальная скорость пули равна 315 метрам в секунду.
Эффективная, как и прицельная дальность пистолета Макарова — 50 метров, но убойная сила сохраняется до 200 м.
Цена пистолета макарова зависит от многих факторов и колеблется от 40 до 130 латов. То есть от 80 до 260 долларов соответственно.
Стрелковые характеристики его достаточно интересны. Как стрелок с большим стажем, был приятно удивлен. Взяв в руки пистолет Макарова, сразу отметил его вес — ведь он полностью из металла, в отличии от пластиковых пистолетов последних годов. Ожидал худшего, но стрелковые качества меня порадовали. На дистанции до 25 метров пистолет удивительно точен. Отдача адекватная и нормально компенсируется правильным хватом двумя руками. С одной стрелять сложно, но легче чем с полноразмерных пистолетов типа Glock.
Большой минус ПП — процесс извлечения магазина. Если у современных пистолетов сброс производится одной кнопкой и за секунду, у пистолета Макарова, без должной тренировки, замена пустого магазина занимает куда больше времени. При этом его емкость у большинства модификаций — всего 8 патронов.
Для тех, кто собирается сдавать экзамен на ношение оружия, следует внимательно посмотреть эти два видео. На первом — подготовка к стрельбе из пистолета Макарова и непосредственно сам процесс стрельбы. Второе видео демонстрирует неполную сборку и разборку пистолета. Что непременно пригодится при сдаче экзамена на оружие.
Стрельба из пистолета Макарова:
Сборка и разборка пистолета Макарова (неполная):
