В Украине упал Boeing-777 с двигателем от Boeing-737?

17 июля 2014 года в Украине был сбит Боинг-777 Малазийских Авиалиний. Сразу же после крушения в Интернете появилась версия о том что катастрофа является спектаклем организованным некими тайными силами, а само место крушения всего лишь декорации.

В пользу этой версии было придумано множество мало убедительных доводов, но некоторые факты действительно сложно игнорировать, и они заслуживают того чтобы рассмотреть их подробнее. Одним из таких фактов является то что на фото с места крушения Боинг-777 9М-MRD лежит двигатель от Boeing-737.



Для того чтобы подтвердить или опровергнуть эту версию нам нужно проанализировать реальные фото двигателя RR Trent 800 и фотографию обломков с места крушения.

Судя по количеству лопаток (26) и размерам — на фотографиях с места событий мы видим обломки турбовентиляторного RR Trent 800.

Других двигателей с таким количеством лопаток на Боинг-777 не ставят. Да и он ощутимо меньше чем GE. Лопатки вентилятора данного двигателя (его остатки на переднем плане) изготавливаются из титанового сплава. Титан не коррозирует.

Можно лишь предположить что «странная ржавчина» — это налет от обгоревшего покрытия лопаток (если вглядеться, то налет отскочил чешуйками, оголились черноватые участки). Ближе к валу рыжего налета нет…

Излом лопаток неравномерен — какие-то сломаны под корень, у других только потрепаны концы… Единственная странность состоит в том что лопатки поломаны против направления вращения.

Далее — вентилятор RR Trent 800 находится на переднем плане, на заднем — задняя часть турбины, смотрите схему двигателя… Множество длинных тонких лопаток располагается в зоне наибольшего расширения газового потока… Это ЗАДНЯЯ часть двигателя…

На фото с бокового ракурса мы видим что компрессор двигателя буквально смят, стал овальным, точно так же как крыльчатка на фото получила повреждения неравномерно…

Вопрос: КАК он должен был упасть, чтобы его так разнесло?

В полете лопатки вентилятора RR Trent 800 не должны были гореть, даже если бы двигатель воспламенился, то пламя сносится набегающим потоком воздуха назад. они погорели на земле.

Из справочника по технологии изготовления ГТД можно узнать максимальную рабочую температуру лопаток из титановых сплавов — около 500 градусов — температура при которой крыльчатка сохраняет работоспособность при эксплуатационных нагрузках без разрушения и деформаций… Рабочая температура вентилятора ±40 градусов (он «всасывает» воздух и особые температурные требования на него не накладываются).

Температура пламени горения керосина в воздухе — 800 градусов…

Т.е. с натяжкой можно допустить что повреждения лопаток вентилятора вызваны не только деформацией от удара Боинг-777 о грунт, но и длительным горением — т.е. лохмотья на концах вентилятора RR Trent 800 теоретически могли погореть и отслоиться (напомним, что концы лопаток — самое тонкое их место). Ближе к валу конструкция более массивная и такого термического воздействия не наблюдается. Но основная деформация вызвана именно от удара об твердую поверхность.

Рассмотрим турбину…

Ее рабочая рабочая температура — вплоть до 1095 градусов (предположим, что она на основе никелевых сплавов). В любом случае она создана чтобы нести высокие нагрузки при высоких температурах в среде горящего керосина с оптимальным удельным соотношением воздуха к керосину, т.е. с оптимальным составом распыленной горючей смеси. Т.е. условия работы намного более тяжелые, чем при остановившемся двигателе, лежащем на земле в луже горящего керосина (который горит с явным недостатком воздуха и коптит черным дымом)…

Таким образом можно смело сделать заключение что на фото с места крушения Боинг-777 Малазийских Авиалиний лежит устанавливаемый на Боинг-777 двигатель RR Trent 800. А не CFM56 с Boeing-737.

Крыльчатка не той формы!!!

Еще одним «железобетонным» доказательством подстроенной катастрофы 9М-MRD, сторонники теории декораций считают то что крыльчатка на фото с места крушения в Украине Боинг-777 Малазийских Авиалиний якобы не той формы. Часто можно увидеть заявления что «лопатки лопастей вентилятора RR Trent 800 являются произведением искусства…». Это «громкое» звание они получили всего лишь за то что имеют изогнутую форму.

Да, лопасти крыльчатки вентилятора RR Trent 800 действительно имеют характерный изгиб, по которому тоже можно определить принадлежность обломков.

Но, выдвигая этот довод, сторонники теории заговора указывают совсем не на ту крыльчатку, лопатки которой считают произведениями искусства, а на ту что так удобно расположена на фото в торцевой части разрушенного падением RR Trent 800.

Показывая это фото людям не сведущим в конструкции двигателей и авиации, сторонники теории заговора просто спекулируют на их неосведомленности в этих вопросах.



Сторонникам этой версии тем кто им поверил, не стоит забывать что на фотографиях среза развалившегося при падении RR Trent 800 видна не внешняя а внутренняя крыльчатка этого двигателя. Если взглянуть на то как она выглядит на разобранном двигателе, то можно сразу убедиться что на фото находится именно она.



Далее возникает закономерный вопрос, а где же та самая уникальная крыльчатка от RR Trent 800 по которой его можно опознать? Она лежит тут же, на земле, неподалеку от обломков самого двигателя. Но сторонники теории заговора предпочитают ее не замечать, ведь и количество лопастей и характерные для лопаток RR Trent 800 изгибы, на ней прекрасно видны.



Таким образом можно с уверенностью сказать что на фото с места крушения Боинг-777 Малазийских Авиалиний находятся обломки двигателя RR Trent 800, а не CFM56, используемого на Boeing-737. Самый главный довод сторонников теории декораций — полностью опровергнут.

Другие статьи по теме:

Нелепые обвинения в подлоге катастрофы Боинг-777 в Украине.

Маленькие двигатели от Boeing-737 на Боинг-777?

Поддельные фото с места крушения боинга 777 в Украине

На (в) Украине упал Боинг 777 ? Да не смешите — мне щекотно. Там упала авиасвалка с грузовика и трупы с морга ….

Мог ли сбитый в Украине Боинг-777, быть сбит из комплекса Бук-М1?

Разоблачение команды фальсификаторов работающих по делу 9M-MRD

Малазийский Boeing-777 был сбит по приказу из Харькова

При полном или частичном копировании матерала с сайта http://vesvladivostok.ru обязательна активная, не закрытая от индексации поисковыми системами ссылка.

vesvladivostok.ru

Боинг 777: boeing 300er и 200 — отличия, самолёты авиакомпании Норд Винд (северный ветер), салон

Боинг 777 – семейство больших двухдвигательных пассажирских самолётов. Модели этого ряда вмещают несколько сотен пассажиров – от 301 до 550 человек. Кроме того, эти воздушные суда способны пролетать огромные расстояния. Рекордная дальность составляет 21 тысячу километров. На авиалайнерах этой линейки установлены самые мощные двигатели из применявшихся в пассажирской авиации.

Самолеты данной серии стали легендой, не успев появиться. Самолеты проекта 777, пожалуй, самые востребованные на сегодняшний день среди эксплуатантов.

Содержание статьи

История создания

В 1970-х годах постоянный рост популярности пассажирских авиаперевозок привел к тому, что существующие к тому времени самолёты перестали удовлетворять возросший спрос. Для обновления модельного ряда лайнеров Boeing стал разрабатывать новые модели – двухдвигательные 757 и 767, а также трёхдвигательный 777.

Новые лайнеры составили бы конкуренцию продукции компаний Airbus, McDonnell Douglas и Lockheed. Однако в дальнейшем от проекта 777 пришлось отказать из-за ограниченности ресурсов и невысокого спроса.

Ситуация изменилась в 1980-е, когда стали востребованы широкофюзеляжные самолёты.

Сначала предполагалось провести модернизацию Boeing 767, но представленный проект не удовлетворил авиакомпании.

Перевозчикам нужно было воздушное судно похожее по конфигурации на Boeing 747, но предназначенное для полётов на относительно небольшие расстояния. Использование трёх моторов было уже избыточным, и новая машина получила два двигателя.

Для проекта возрожденного Боинга 777 компания использовала нестандартный подход. Разработка самолёта велась с постоянным сотрудничеством с несколькими крупными авиакомпаниями. Они провели опросы среди пассажиров, а потом объединили их результаты со своими требованиями к новому лайнеру. Благодаря такому подходу, удалось создать самолёт, лучше других подходящий конечным пользователям.

Начало разработки Боинга 777 приходится на 1990 год. Через 5 лет первый экземпляр появился на коммерческих авиалиниях.

Производство

Для изготовления самолёта компания Боинг выбрала завод в городе Эверетт. Производственные площади пришлось увеличить почти в 2 раза. Были добавлены сборочные линии, которые могли поворачивать фюзеляж на 180 градусов.

Модельный ряд Boeing 777-200

Первый полёт Boeing 777 базовой модели 200 был совершён в июне 1994 года. А менее чем через год компания United Airlines получила первый лайнер для коммерческой эксплуатации.

После успеха первой модели компания приступила к разработке лайнера, рассчитанного на перелёты между континентами через Атлантический океан.

Эта модификация Boeing получила обозначение 777-200ER. Она оказалась очень популярной и стала самой продаваемой моделью самолёта.

Boeing 777, модели 200LR, имеет максимальную дальность из существующих коммерческих авиалайнеров. Он способен выполнить беспосадочный перелёт между большинством аэропортов мира. Самолёт именно этой модификации совершил рекордный перелёт протяжённостью более половины длины экватора и продолжительностью около суток.

Модельный ряд Boeing 777-300

Модели с числом 300 в названии – это версии самолётов с удлинённым фюзеляжем. Модификация Boeing 777-300 предназначалась для замены старого Boeing 747. Эти модели имеют сравнимые грузоподъёмность и дальность полёта, но 777-й на 30% эффективнее по расходу топлива и на 40% дешевле в эксплуатации.

Усовершенствованная модель самолета Boeing 777-300 получила обозначение 777-300ER.

Это самый большой и тяжёлый лайнер семейства Боинг 777. Дальность полёта была увеличена на треть. Для достижения таких характеристик в этой модификации улучшены многие элементы конструкции и добавлены дополнительные топливные баки.

Боинг 777, изначально предназначенный для перевозки пассажиров, имеет и грузовую модификацию, названную Boeing 777 Freighter. Этот самолёт берёт на борт более сотни тонн груза и летает на расстояние более 9000 километров.

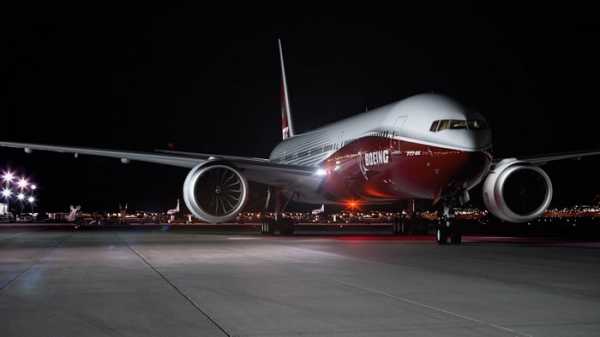

Перспективы

С 2013 года Боинг разрабатывает перспективную серию Boeing 777Х. Приступить к производству этих самолётов компания планирует к 2020 году.

В этом лайнере будут собраны все доступные усовершенствования двигателей и конструкции, чтобы он стал самым экономичным в мире.

Конструкция

Скорость и дальность полёта воздушного судна определяется тем, сколько оно весит. Компания Boeing, начиная с первой модели 777-200, стала гораздо шире, чем раньше, использовать высокие технологии:

  • композитные материалы в конструкции фюзеляжа;
  • цифровая система управления Fly-by-Wire;
  • авионика со сменяемым программным обеспечением;
  • жидкокристаллические экраны в кабине пилотов;
  • бортовая информационная сеть на оптоволокне.

Благодаря таким новшествам, удалось снизить массу лайнеров и их себестоимость. Взлётная масса пустых Боингов 777 составляет от 140 до 170 тонн.

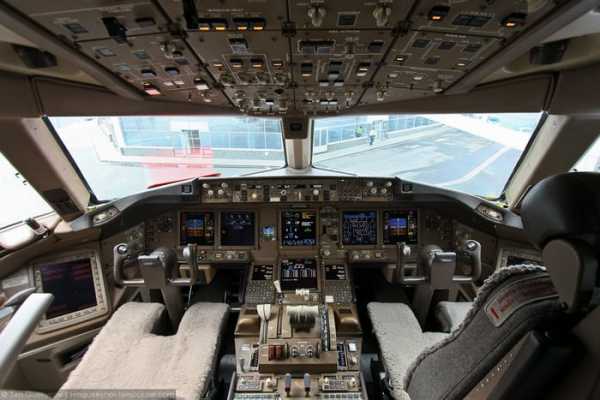

Кабина пилотов

Особое внимание при проектировании кабины пилотов для Boeing 777 было уделено комфортабельности. Удобные кресла, тихий звуковой фон, хороший обзор – уже в базовой модели 200 было сделано всё, чтобы у пилотов не было отвлекающих факторов.

Полётные и диагностические сведения выводятся на панели и цветные дисплеи, для лучшего восприятия человеком. Для отдыха экипажа во время длительных перелётов предусмотрены специальные места с креслами и кроватями.

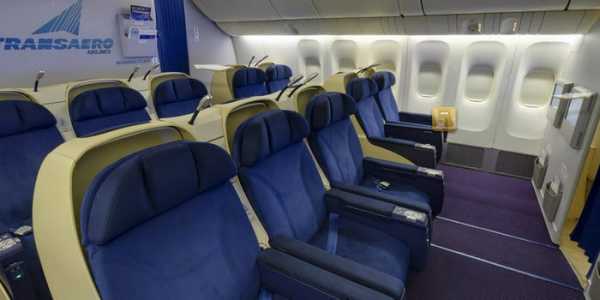

Интерьер

Дизайн интерьера Боинг 777 известен плавными линиями, вместительными багажными полками и рассеянным светом. Авиакомпании сами определяют сколько нужно установить посадочных мест.

Количество кресел зависит от числа классов и компоновки мест в салоне.

В ряд устанавливают от четырёх до десяти кресел в разных классах. Над средним рядом остаётся больше пространства благодаря опускающимся полкам для багажа.

Планер

На композитные материалы, применяемые для облегчения конструкции планера, приходится девять процентов от полного веса. Профиль крыльев рассчитан на скорость Боинга 777, достигающую в крейсерском полёте 84% от скорости звука. Благодаря размаху крыльев и повышенной прочности, Боинг 777 может лететь на высоте до 13 километров.

Двигатели

На семействе Boeing 777, начиная с базовой модели 200, применяются самые современные двигатели. Благодаря им скорость самолёта Боинг 777 приближается к скорости звука.

Их рекордные мощности обеспечивают лайнеры великолепными полётными характеристиками. Производит двигатели для воздушных судов этой линейки компания General Electric.

Авионика

На лайнерах установлены компьютеры небольшого размера. Конструктивно предусмотрена их простая замена при модернизации. Цифровой комплекс EFIS включает:

  • ЖК дисплеи;
  • систему управления данными и библиотеку с информацией о подсистемах самолёта;
  • систему управления электропотреблением;
  • систему контроля герметизации салона и параметров воздуха.

Шасси

На самолётах линейки Боинг 777 установлены шестиколёсные шасси. Этим достигается эффективное распределение нагрузки при движении по взлётной полосе. В связи с большим размером шин потребовалось усовершенствовать и тормозную систему. Каждая из шести шин в стойках шасси выдерживает нагрузку до 27 тонн, что больше чем у Боинг 747-400.

Летные характеристики в сравнении с конкурентами

В 1990-е годы произошли существенные изменения на рынке пассажирских лайнеров. Часть компаний была поглощена более крупными. Некоторые авиастроители ушли с рынка из-за экономических трудностей и снижения спроса. В результате остались только два производителя – Airbus в Европе и Boeing в США.

Россия продолжает производство пассажирских самолётов, но объёмы производства не идут в сравнение с двумя крупнейшими поставщиками лайнеров.

Их самолёты присутствуют во всех нишах пассажирских перевозок. Этим сохраняется конкуренция, а компании-перевозчики получают возможность выбирать авиалайнеры, имеющие наиболее подходящие технические характеристики.

Лётно-технические характеристики самолёта Боинг 777 в сравнении с конкурирующими моделями от Эйрбас представлены в таблицах.

  Boeing 777-200 Boeing 777-200ER Airbus A330-300
Длина 63,7 м 63,69 м
Высота 18,5м 16,83 м
Размах крыла 60,9 м 60,3 м
Пассажировместимость 305–400 чел. 301–400 чел. 295–440 чел.
Крейсерская скорость 905 км/ч 871 км/ч
Максимальная скорость 965 км/ч 913 км/ч
Максимальная дальность 9695 км 14260 км 11300 км
  Boeing 777-200LR Airbus A340-500HGW
Длина 63,7 м 67,93 м
Высота 18,8 м 17,28 м
Размах крыла 64,8 м 63,45 м
Пассажировместимость 301 чел. 313– 375 чел.
Крейсерская скорость 905 км/ч 881 км/ч
Максимальная скорость 945 км/ч 913 км/ч
Максимальная дальность 17500 км 16670 км
  Boeing 777-300 Boeing 777-300ER Airbus A340-600 Airbus A340-600HGW
Длина 73,9 м 75,36 м
Высота 18,5 м 18,7 м 17,22 м
Размах крыла 60,9 м 64,8 м 63,45 м
Пассажировместимость 368–451 чел. 365 чел. 380–475 чел.
Крейсерская скорость 905 км/ч 881 км/ч
Максимальная скорость 945 км/ч 913 км/ч
Максимальная дальность 11135 км 14685 км 14350 км 14600 км

Эксплуатация

Boeing 777 разрабатывался с учетом пожеланий компаний-перевозчиков и пассажиров. Благодаря этому в лайнере учтено большинство деталей, из которых складывается комфортный перелёт.

Достоинства

Существенным достоинством воздушных судов этой линейки является мягкость взлёта и посадки. Улучшенная звукоизоляция значительно снижает шум от двигателей.

В широкие багажные полки помещаются даже габаритные сумки. Для развлечения пассажиров во время длительных перелетов в спинки кресел встроены мультимедийные комплексы.

Недостатки

При заказе самолётов авиакомпании сами выбирают компоновку салонов. Некоторые авиаперевозчики, желающие получить повышенную прибыль, устанавливают слишком много кресел. Результатом такого подхода является теснота и неудобства пассажиров, особенно в эконом классе.

Безопасность полётов

Боинг 777 считается самым безопасным самолётом в мире. С ним не случилось ни одной подтвержденной катастрофы из-за отказа оборудования.

Случались аварийные посадки, происходили возгорания, но после этого большинство лайнеров возвращалось в строй.

В этих инцидентах погибло 4 человека. За время эксплуатации с 1995 годы было потеряно 6 самолётов этого типа. Особняком стоят два события, при которых погибли 537 человек.

В марте 2014 года самолёт Малайзийских авиалиний пропал с радаров. Предполагалось, что Боинг 777-200 упал в Индийский океан. За три года поисков удалось обнаружить несколько фрагментов фюзеляжа, но определить причину падения так и не удалось. Существует множество версий, но ни одна из них не получила достаточных доказательств.

Второе событие – это катастрофа, произошедшая с Боингом 777-200ER под Донецком 17 июля 2014 года. Рейс той же компании – Malaysia Airlines – был сбит, когда пролетал над районом боевых действий. В результате длительного расследования комиссия определила, что самолёт сбит ракетой «земля-воздух» комплекса «Бук». Однако не было установлено, кто именно из участвующих в конфликте сбил Боинг.

Интересные факты

С линейкой самолётов Боинг 777 связаны интересные факты и рекорды:

  • При проектировании 777-200 – первой модели этого семейства – не было сделано ни одного чертежа на бумаге. Впервые весь процесс разработки был выполнен с использованием только компьютеров.
  • Двигатель General Electric GE90-115B, устанавливаемый на Boeing 777 моделей 200LR и 300ER, является самым большим и мощным в мире.
  • Самый длительный полёт на одном двигателе совершил Boeing модели 777-200ER. Продолжительность составила 177 минут.
  • Беспосадочный перелёт на расстояние 21601 км совершил Боинг 777. У лайнера модели 200LR полёт из Гонконга в Лондон занял 22 часа 42 минуты.

Nordwind Airlines

Nordwind Airlines – в переводе «Северный ветер» – российская авиакомпания, использующая самолёты Боинг моделей 777-200ER и 777-300ER.

Присутствует на рынке пассажирских авиаперевозок с 2008 года. Парк «Нордвинд» начитывает 21 воздушное судно, из которых пять приходится на Боинг 777.

Боинг 777-200 имеет салон, вмещающий 393 посадочных места. Он включает бизнес-класс и эконом-класс. Расположение мест в самолёте следующее:

  • бизнес-класс – компоновка 2-2-2;
  • эконом-класс – большинство рядов 3-4-3, часть рядов 2-4-2.

В эконом-классе можно выделить несколько рядов, отличающихся от большинства других по удобству. В рядах с номерами 5 и 6 имеются места, перед которыми нет кресел. Тут не будет проблем с откидывающейся спинкой кресла переднего соседа, хватит места для коленей даже высокого человека. Перед рядами 12, 14, 15, 33 и 34 также относительно много места, но рядом располагаются туалеты, что не способствует комфорту.

Салон в самолётах Боинг 777-300 делится на три класса и может вмещать 312 пассажиров. Схема расположения кресел следующая:

  • бизнес-класс – 1-2-1;
  • комфорт-класс – 2-4-2;
  • эконом-класс – большинство рядов 3-3-3, часть рядов 2-3-2.

Лучшие места в комфорт-классе относятся к ряду номер 20. В эконом-классе перед местами в рядах 45, 46, 60 и 61 присутствует дополнительное пространство, но находящиеся рядом туалеты уменьшают удобства.

Самолёты Боинг 777 компании «Нордвинд» являются достаточно привлекательными для длительных перелетов благодаря их безопасности и уровню комфорта.

Видео

warbook.club

Boeing 777 — Википедия РУ

  Boeing 777 в трёх проекциях

В середине 1970-х годов Boeing следовало представить ряд новых самолётов, которые должны были обновить или дополнить линейку самолётов, которые выпускались на тот момент компанией. Этими новыми машинами должны были стать: двухмоторный 757, планировавшийся на смену 727, двухмоторный 767, который должен был составить конкуренцию A300 компании Airbus, и, наконец, трёхмоторный 777, который задумывался как конкурент для McDonnell Douglas DC-10 и Lockheed L-1011. Этот самолёт задумывался как доработанный вариант 767 с переделанным крылом и хвостовой частью. Планировалось создать два основных варианта: ближнемагистральный самолёт, который был бы способен перевозить до 175 пассажиров на расстояние в 5000 километров, и межконтинентальный лайнер, перевозящий то же количество пассажиров на расстояние до 8000 километров.

Работа над двухмоторными самолётами вскоре была начата, а вот проект 777 заморожен, так как возникли трудности с проектированием хвостовой части самолёта, и компания кроме того решила сосредоточиться на более коммерчески перспективных 757 и 767. В результате, когда обе машины стали сходить с конвейера, стало ясно, что в линейке самолётов Boeing недостаёт звена. Остро встала необходимость иметь самолёт, который находился бы в нише между такими машинами, как Boeing 767-300ER и Boeing 747-400. Тем более, что DC-10 и L-1011 были разработаны ещё в 1960-х годах и в скором времени должны были исчезнуть с рынка. Ситуация усугублялась для Boeing ещё и тем, что компания Airbus приступила к разработке своего A330, который как раз и должен был заполнить освобождающийся рынок.

Поначалу Boeing планировал просто доработать 767, в результате чего появился концепт так называемого 767-X. Он был во многом сродни 767, но имел более длинный фюзеляж, большее крыло и мог перевозить порядка 340 пассажиров на расстояние до 13,5 тыс. километров.

Но авиакомпании не были впечатлены новым самолётом. Они хотели иметь самолёт, способный летать и на более короткие расстояния и конфигурацией салона, схожей с Boeing 747, которую, кроме того, можно было бы менять, добавляя или убирая необходимое количество пассажирских мест в салоне того или иного класса. Ещё одним необходимым условием было снижение затрат на эксплуатацию — они должны были бы быть значительно ниже, чем у 767. В результате первоначальный проект был сильно переработан и на свет появился двухмоторный Boeing 777.

С самого начала работа над 777 сильно отличалась от предыдущих разработок Boeing. Впервые авиакомпании и пассажиры приняли активное участие в разработке. Их мнение ставились во главу угла, и в результате получившаяся машина, по признанию самого Boeing, стала самой потребительски ориентированной машиной в мире.

Boeing 777 стал первым коммерческим авиалайнером, на 100 % разработанным на компьютерах. За всё время разработки не было выпущено ни одного бумажного чертежа, всё было изготовлено с помощью трёхмерной конструкторской системы, известной сейчас как CATIA. Самолёт был предварительно собран в компьютере, что позволило избежать большого количества ошибок при производстве.

Разработка самолёта началась в 1990 году и сразу же поступил первый заказ от United Airlines. В 1995 году первый 777 приступил к выполнению коммерческих рейсов. На 2018 год 777-200LR является самолётом, способным совершать самые длительные пассажирские полёты в мире.

6 марта 2012 года самолёт, ставший 1000-м Boeing 777, получила авиакомпания Emirates, являющаяся крупнейшим эксплуатантом модели — всего в её авиапарке 148 самолётов модели 777[3].

  Двигатели, выпущенные предкрылки, закрылки и шасси на 777-200ER American Airlines
  Шестиколёсная основная опора шасси 777-300ER

Компания Boeing представила ряд передовых технологий по проекту 777, включая полностью цифровую электродистанционную систему управления fly-by-wire[4], полностью программируемую авионику, стеклянную кабину с жидкокристаллическими дисплеями Honeywell[5]; оптоволоконная сеть авионики на коммерческом авиалайнере была проведена впервые . При этом Boeing использовал уже известные разработки из отменённого проекта регионального самолёта Boeing 7J7, что имел подобный уровень технологий[7].

9 % элементов фюзеляжа изготовлены из композиционных материалов на основе углерода.

В 2003 году компания Boeing в качестве опции начала предлагать электронные журналы полётов вместо бумажных[8].

Планер и системы самолёта

  Крыло Boeing 777 с выпущенными закрылками при кренении влево и вправо
  Крыло Boeing 777 при полностью выпущенных спойлерах

Конструкция планера самолёта включает в себя использование композиционных материалов, которые составляют 9 % от веса конструкции. Из таких материалов сделаны в том числе пол салона и элементы управления (руль направления, рули высоты, элероны и др.). Главная часть фюзеляжа имеет круглое сечение и сзади переходит в лезвиеподобный хвостовой конус, в котором расположена вспомогательная силовая установка.

Крыло Boeing 777 имеет сверхкритический профиль, оптимизированный для крейсерской скорости, соответствующей M=0,83 (после испытаний показатель был пересмотрен в сторону повышения до M=0,84). Конструкция крыла имеет бо́льшую толщину и размах, чем у предыдущих авиалайнеров, что позволило увеличить дальность и полезную нагрузку, повысить лётные характеристики и увеличить крейсерскую высоту полёта[13]. При запуске проекта самолёта было предложено разработать складное крыло (англ. Folding wingtips), чтобы авиакомпании могли использовать ангары для небольших самолётов, но ни одна авиакомпания не согласилась на этот вариант[14].

Авиалайнер также имеет самые крупные стойки шасси и самые большие шины, которые когда-либо использовались в коммерческих реактивных авиалайнерах[15]. Каждая шина из основной шестиколёсной стойки шасси 777-300ER может выдержать нагрузку в 27 тонн, что больше, чем нагрузка на шину у самолёта Boeing 747-400[16].

Самолёт имеет три резервных гидравлических системы, из которых для посадки нужна всего одна[17].

В обтекателе крыла под фюзеляжем расположена аварийная авиационная турбина — небольшой ветрогенератор, выдвигающийся из самолёта при аварийных ситуациях для обеспечения минимального электропитания[18].

Электродистанционная система управления

При проектировании 777, своего первого коммерческого авиалайнера с электродистанционной системой управления fly-by-wire, было решено оставить привычные штурвальные колонки[4], в отличие от РУСов, используемых во многих истребителях с системой управления fly-by-wire и в большинстве авиалайнеров Airbus[4].

Наряду с традиционной системой управления с помощью штурвалов, кабина имеет упрощённую компоновку, которая сохраняет схожесть с предыдущими моделями Boeing[19].

Система управления fly-by-wire также оборудована системой защиты параметров полёта[4], которая следит за тем, чтобы движения пилотов на рычагах управления не выходили за установленные пределы полётной конфигурации и которая предотвращает опасные манёвры[4]. Эта система может быть отключена по команде пилота, если это будет признано необходимым[4].

Интерьер

Интерьер 777, также известный как Boeing Signature Interior, выполнен в кривых линиях, с увеличенными полками для багажа и непрямым освещением (англ. Indirect Illumination). Конфигурация кресел колеблется от 4 в ряду в первом классе до 10 в экономклассе. Размер иллюминаторов — 380×250 мм — был крупнейшим из всех коммерческих авиалайнеров до появления 787[22]. Планировка салона позволяет авиакомпаниям быстро перемещать сиденья, кухни и туалеты в зависимости от желаемой конфигурации. Некоторые самолёты оборудованы VIP-салонами для чартерных рейсов[23]. Инженеры Boeing разработали новый гидравлический шарнир крышки унитаза, который закрывается медленно[24].

В 2003 году в качестве опции для 777 компания Boeing представила места для отдыха экипажа[25]. Они расположены над главной кабиной и оборудованы лестницами. Места для отдыха состоят из двух кресел и двух кроватей в передней части фюзеляжа и из нескольких мест в задней части.[25] Подобный тип интерьера внедряется и на других узко- и широкофюзеляжных моделях Boeing, включая 737NG, 747-400, 757-300 и новые модели 767, а также все модели 767-400ER.

7 июля 2011 года появилось сообщение, что Boeing решил заменить Signature Interior в модели 777 новым интерьером от 787, согласно программе унифицирования (common cabin experience) всех платформ Boeing[28].

Удобства для экипажа

  Кабина экипажа Boeing 777-200

Boeing 777 во всех модификациях является дальнемагистральным лайнером, способным обслуживать беспосадочные коммерческие рейсы продолжительностью до 18 часов. Однако правила различных авиационных регулирующих органов, профессиональных и профсоюзных организаций ограничивают время непрерывной работы экипажа и бортпроводников. Для отдыха пилотов обычно резервируются места в бизнес-классе или устанавливаются специальные контейнеры в багажном отделении, оборудованные спальными местами и связью с кабиной и салоном самолёта. Подобные решения сокращают пассажировместимость или объём перевозимого груза. Поэтому Boeing предложил оригинальное решение — использовать для этой цели пространство между багажными полками и фюзеляжем (англоязычные инженеры называют эту часть самолёта «короной»).

В самолётах Boeing 777-200ER, −200LR и −300ER в передней части самолёта над салоном первого класса установлен отсек для отдыха пилотов. Он включает в себя два комфортабельных кресла, 2 или 3 спальных места, разделённых перегородками, шкаф, телевизор и умывальник[29]. Вход в этот отсек осуществляется по лестнице, расположенной у двери № 1 (передняя левая дверь). Такое решение позволяет освободить от 4 до 7 мест в бизнес-классе.

Места для отдыха бортпроводников оборудуются также в пространстве между пассажирским салоном и фюзеляжем, но в задней части самолёта. На модификациях −200ER и −200LR вход осуществляется по лестнице в центральной части самолёта, а сам отсек рассчитан на 6 или 7 бортпроводников. В модификации −300ER авиакомпания может заказать отсек вместимостью от 6 до 10 человек. Вход в зависимости от количества мест осуществляется через дверь либо в центральной части самолёта (6-7 мест), либо в хвосте (8-10 мест). Отсек оборудован спальными местами, освещением и связью с салоном[30].

Установка мест для отдыха экипажа потребовала перекомпоновки надсалонного пространства, перетрассировки кабелей и магистралей и даже разработки некоторых новых систем[30].

В грузовой модификации 777F всё внутреннее пространство фюзеляжа полностью занято грузовыми отсеками, поэтому для отдыха экипажа и размещения курьеров предусмотрены 4-5 комфортабельных кресел позади кабины пилотов[31].

Варианты Boeing 777
Код ИКАО[32] Модель(-и)
B772 Boeing 777-200/200ER
B77L Boeing 777-200LR/777F
B773 Boeing 777-300
B77W Boeing 777-300ER

Для обозначения моделей 777 Boeing использует две характеристики, длину фюзеляжа и дальность. Длина фюзеляжа определяет количество пассажиров или объём груза, которые может перевезти самолёт. 777-200 и его варианты являются базовыми моделями, модель 777-300 появилась в 1998 году и является удлиннённой базовой моделью. С точки зрения дальности полёта, самолёты разделены на три категории (сегмента):

  • Сегмент A: не менее 4200 морских миль,[33]
  • Сегмент B: не менее 6600 морских миль,[33]
  • Сегмент C: не менее 7800 морских миль.

При упоминании различных вариантов Boeing и авиакомпании часто сокращают обозначение модели (777) и индекс модификации (-200 или −300) в одно обозначение (например, 772 или 773)[35]. Система обозначения типа воздушного судна ИКАО предусматривает добавление буквы названия производителя к индексу модели (например, B772 или B773)[32]. Добавление индекса дальности является произвольным (например, 777-300ER может обозначаться «773ER»[36], 773B[37], 77W[38], или B77W)[32]. Эти обозначения также используются в руководстве по лётной эксплуатации и расписаниях авиакомпаний.

Boeing 777-200

777-200 была первой модификацией самолёта и предназначалась для Сегмента А. Первый 777-200 был передан авиакомпании United Airlines 15 мая 1995 года. При дальности 9861 километр[39] модификация 777-200 была ориентирована преимущественно на внутренних перевозчиков США. Всего десяти заказчикам было передано 88 различных самолётов модификации 777-200. На июль 2010 года 62 из них находились в эксплуатации[40].

Конкурирующей моделью компании Airbus является A330-300[41].

Boeing 777-200ER

Модификация 777-200ER («ER» означает Extended Range, повышенная дальность) предназначалась для Сегмента B и изначально обозначалась как 777-200IGW (Increased Gross Weight — увеличенный взлётный вес)[42]. У 777-200ER увеличен запас топлива и максимальный взлётный вес по сравнению с модификацией 777-200[39]. Предназначенная для международных перевозчиков и трансатлантических перелётов, модификация 777-200ER имеет максимальную дальность 14 260 километров[39]. Помимо самого продолжительного полёта в восточном направлении, 777-200ER также установила рекорд аварийного полёта по стандарту ETOPS (177 минут на одном двигателе) — рейс авиакомпании United Airlines с 255 пассажирами на борту 17 марта 2003 года[43][44].

Первый 777-200ER был передан авиакомпании British Airways 6 февраля 1997 года. На сентябрь 2010 года 33 различным заказчикам было передано 415 самолётов модификации 777-200ER, что сделало 777-200ER самым продаваемым двухмоторным реактивным пассажирским самолётом в мире[источник не указан 2053 дня]. На июль 2010 года 434 самолёта находились в эксплуатации[40].

Конкурирующей моделью компании Airbus является Airbus A330-300[45].

Boeing 777-200LR

  Первый выпущенный 777—200LR PIA

777-200LR («LR» означает «Longer Range» — большая дальность), модель для Сегмента C, в 2006 году стала самым «дальнобойным» коммерческим авиалайнером в мире[46][47]. Boeing назвал эту модель Worldliner, указывая на возможность авиалайнера соединить практически любые два аэропорта[48]. При этом самолёт по-прежнему попадает под ограничения ETOPS[49].

Модификация установила мировой рекорд на самый длинный беспосадочный полёт среди коммерческих авиалайнеров[50] — дальность полёта составляет 17 370 километров[51]. Модификация 777-200LR предназначена для сверхдлинных рейсов, таких как Лос-Анджелес—Сингапур, Даллас—Токио или Доха—Окленд[52].

Разрабатывавшийся одновременно с 777-300ER, 777-200LR имеет увеличенный максимальный взлётный вес и три дополнительных топливных бака в заднем багажном отделении[46]. Другими отличительными чертами являются скошенные законцовки крыла, новые опоры шасси и усиленный планер[46]. Как и модификации 777-300ER и 777F, 777-200LR имеет удлинённые на 3,9 м законцовки крыла[46]. Первый 777-200LR был передан авиакомпании Pakistan International Airlines 26 февраля 2006 года[53]. На сентябрь 2010 года шести различным заказчикам было поставлено 45 самолётов 777-200LR, 11 заказов были не заполнены.

Конкурентом от компании Airbus является модель Airbus A340-500HGW.

Boeing 777-300

Удлинённая версия 777-300 была предназначена для замены в Сегменте A самолётов Boeing 747-100 и -200. По сравнению со старыми модификациями Boeing 747-го удлинённая версия имеет схожую пассажировместимость и дальность, однако расходует на треть меньше топлива и имеет на 40 % меньшие эксплуатационные расходы. Фюзеляж 777-300 удлинён на 10 метров по сравнению с базовой модификацией 777-200, что позволяет разместить до 550 пассажиров в одноклассной конфигурации, востребованной на сильно загруженных японских рейсах[55]. Большая длина 777-300 заставила разработчиков предусмотреть лыжу под хвостом для защиты от удара о землю и камеры для маневрирования на перроне. Максимальная дальность модификации составляет 11 139 километров[57], что позволяет 777-300 обслуживать сильно загруженные направления, ранее обслуживавшиеся моделью 747.

Первый 777-300 был передан авиакомпании Cathay Pacific 21 мая 1998 года. Восемь различных клиентов купили 60 самолётов 777-300. На июль 2010 года все самолёты находились в эксплуатации[40]. Однако после запуска в 2004 году модели 777-300ER повышенной дальности все клиенты изменили заказ на эту модификацию.

В модельной гамме Airbus нет прямого конкурента 777-300, но Airbus в качестве конкурента называет модель Airbus A340-600[58][59].

Boeing 777-300ER

777-300ER («ER» означает Extended Range, повышенная дальность) является модификацией 777-300 для Сегмента B. Модификация имеет скошенные и удлинённые законцовки крыла, новые основные стойки шасси, усиленную переднюю стойку и специально добавленный топливные баки[60][61]. У модификации 777-300ER также усилены фюзеляж, крылья, оперение и пилоны двигателей. Стандартные для этой модели турбовентиляторные двигатели GE90-115B на сегодняшний день являются самыми мощными реактивными двигателями в мире и имеют максимальную тягу 513 кН[60]. Максимальная дальность составляет 14 690 километров[62], что стало возможным благодаря увеличенным максимальному взлётному весу и запасу топлива. Дальность 777-300ER с полной загрузкой увеличена приблизительно на 34 % по сравнению с модификацией 777-300. После лётных испытаний, внедрения новых двигателей, крыльев и увеличения взлётного веса расход топлива снизился на 1,4 %[63][64].

Первый 777-300ER был передан авиакомпании Air France 29 апреля 2004 года[65]. В сентябре 2010 года 777-300ER стал самой продаваемой модификацией Boeing 777, превзойдя 777-200ER, и основным конкурентом Airbus A340. Использование двухдвигательной схемы позволяет снизить эксплуатационные расходы на 8-9 % по сравнению с A340-600[66], а по сравнению с 747—400 расход топлива снижен на 20 %. Некоторые авиакомпании в разгар топливного кризиса начали закупать 777-300ER в качестве замены модели 747—400. На сентябрь 2010 года 21 заказчику поставлено 248 самолётов 777-300ER, количество незаполненных заказов — 198. На июль 2010 года эксплуатируется 237 самолётов этой модификации.

Прямым конкурентом 777-300ER является Airbus A340-600HGW[59].

Boeing 777 Freighter

777 Freighter (777F) является грузовой модификацией модели 777. В нём применены планёр и двигатели модификации 777-200LR при запасе топлива, как у модификации 777-300ER[67]. Максимальная полезная нагрузка в 103 тонны делает его прямым конкурентом 747-200F (110 тонн). С максимальной нагрузкой самолёт имеет дальность 9047 км. При снижении нагрузки дальность может быть увеличена[68].

Поскольку самолёт обладает лучшими эксплуатационными характеристиками по сравнению с существующими грузовыми самолётами, авиакомпании планируют заменять модификацией Boeing 777F самолёты Boeing 747-200F и MD-11F[69][70].

Первый 777F был передан авиакомпании Air France 19 февраля 2009 года. На сентябрь 2010 года семи различным заказчикам были переданы 36 грузовых модификаций при 42 незаполненных заказах. На июль 2010 года 23 Boeing 777F эксплуатировались коммерческими операторами[40].

В 2000-х годах Boeing также изучал возможность конвертирования пассажирских модификаций 777-200ER и 777-200 в грузовые под названием 777 Boeing Converted Freighter или 777 BCF[71]. Компания ведёт переговоры с несколькими авиакомпаниями и планирует предложить конверсионную модификацию в начале 2011 года. Наиболее вероятными покупателями являются FedEx, UPS Airlines и GE Commercial Aviation Services[72].

Заправщик Boeing 777 (KC-777)

KC-777 — проект самолёта-заправщика на базе Boeing 777. В сентябре 2006 года Boeing объявил о готовности производить KC-777, если ВВС США потребуется самолёт-заправщик большего размера, чем KC-767. Заправщик на базе Boeing 777 также мог бы перевозить больший объём грузов или большее количество личного состава[73][74][75]. Однако вместо этого в апреле 2007 года Boeing предложил модификацию KC-767 Advanced Tanker на тендер ВВС США KC-X[76].

Boeing 777X

В 2013 году была запущена программа проектирования нового поколения авиалайнеров 777 серии — Boeing 777X. Компания Boeing предполагает начать серийное производство этих лайнеров к 2020 году.

По утверждению Boeing, 777X будет «самым большим и экономичным двухдвигательным авиалайнером в мире»[77]. Самолёт получит новые двигатели и композитные крылья. В нём будут использованы технологии, отработанные на модели 787 Dreamliner. Новая серия призвана конкурировать с моделями Airbus A350-900 и −1000[78].

В новую серию войдут три модели — 777-8X, 777-9X и, в отдалённом будущем, 777-8XL[79].

Модель 777-8X приходит на смену модели 777-200ER. Самолёт, удлинённый на 10 шпангоутов по сравнению с 777-200ER, будет иметь длину 69,55 м и максимальную взлётную массу 315 т. Вместимость самолёта составляет 353 пассажира. Он будет прямым конкурентом модели A350-900[78].

Модель 777-9X заменит 777-300ER. Самолёт, удлинённый на 4 шпангоута по сравнению с 777-300ER, будет иметь длину 76,5 м (на 20 см больше самого длинного в настоящий момент 747-8) и максимальную взлётную массу 344 т. Вместимость самолёта составляет 407 пассажиров. Он будет прямым конкурентом модели A350-1000[78].

Модель 777-8XL заменит 777-200LR. Так же, как и предшественник, он получит фюзеляж того же размера, что и младшая модель, и полную массу, как у старшей. Точные технические характеристики пока не опубликованы.

Все три модели будут оснащаться двигателями General Electric GE9X. Rolls-Royce и Pratt & Whitney предлагали свои варианты двигателей, RB3025 и PW1000G соответственно, однако в марте 2013 года Boeing объявил, что заключил эксклюзивный контракт на поставку двигателей для этих моделей с General Electric[80].

В ответ на обеспокоенность о недостаточной энерговооружённости Boeing 777X со стороны потенциальных клиентов (особенно Emirates) General Electric пересмотрела технические характеристики новых двигателей, увеличив тягу с 450 до 470 кН, а диаметр вентилятора — с 325 до 335 см, что сделало его самым большим в мире[81].

Предполагается[78], что улучшение аэродинамических качеств самолёта будет, помимо прочего, достигнуто за счёт изменения крутки крыла и зализов.

18 мая 2017 года General Electric представила двигатель GE9X, обозначив его характеристики. Коэффициент сжатия 27:1 позволил достичь 10 % экономии топлива в сравнении с текущим двигателем GE90. Лопасти двигателя изготовлены из углеродного волокна, а не титана, что значительно уменьшило нагрузку на двигатель. Сопла двигателя представляют собой единую деталь, напечатанную на 3D-принтере, что должно увеличить их долговечность в сравнении с обычными форсунками, которые собираются в среднем из 20 деталей. Двигатель способен генерировать 47600 кгс тяги[82].

http-wikipediya.ru

Как устроен Boeing 777.


kak_eto_sdelano — 26.07.2014

Это самый крупный в мире двухмоторный реактивный пассажирский
самолёт. На Boeing 777 установлен абсолютный рекорд дальности для
пассажирских самолётов: 21,601 тыс. км! Boeing 777 («Triple Seven»
или «три семёрки») — этот самолёт разработан в начале 1990-х,
совершил первый полёт в 1994 году, в эксплуатации с 1995 года.
Boeing 777 стал первым коммерческим авиалайнером, на 100 %
разработанным на компьютерах. И это самый безопасный
дельнемагистральный лайнер в истории авиации!

Я летал на трех семерках лишь раз — из Дубая в Мале авикомпанией
«Эмирейтс» и потом с удивлением узнал, что они здорово сэкономили
на компоновке салона эконом-класса, поставим в ряду одно
дополнительное кресло уменьшив ширину остальных! В этом репортаже я
расскажу об истории создания, конструктивных особенностях и покажу
пассажирский салон самого крупного эксплуатанта данного типа ВС в
России.

История создания:

В середине 1970-х годов. Трёхмоторный 777, который задумывался как
конкурент для McDonnell Douglas DC-10 и Lockheed L-1011. Этот
самолёт задумывался как доработанный вариант 767 с переделанным
крылом и хвостовой частью. Планировалось создать два основных
варианта: ближнемагистральный самолёт, который был бы способен
перевозить до 175 пассажиров на расстояние в 5000 километров, и
межконтинентальный лайнер, перевозящий то же количество пассажиров
на расстояние до 8000 километров.

Работа над двухмоторными самолётами вскоре была начата, а вот
проект 777 заморожен, так как возникли трудности с проектированием
хвостовой части самолёта, и компания кроме того решила
сосредоточиться на более коммерчески перспективных 757 и 767. В
результате, когда обе машины стали сходить с конвейера, стало ясно,
что в линейке самолётов Boeing недостаёт звена

yablor.ru

Boeing 777 — WiKi

  Boeing 777 в трёх проекциях

В середине 1970-х годов Boeing следовало представить ряд новых самолётов, которые должны были обновить или дополнить линейку самолётов, которые выпускались на тот момент компанией. Этими новыми машинами должны были стать: двухмоторный 757, планировавшийся на смену 727, двухмоторный 767, который должен был составить конкуренцию A300 компании Airbus, и, наконец, трёхмоторный 777, который задумывался как конкурент для McDonnell Douglas DC-10 и Lockheed L-1011. Этот самолёт задумывался как доработанный вариант 767 с переделанным крылом и хвостовой частью. Планировалось создать два основных варианта: ближнемагистральный самолёт, который был бы способен перевозить до 175 пассажиров на расстояние в 5000 километров, и межконтинентальный лайнер, перевозящий то же количество пассажиров на расстояние до 8000 километров.

Работа над двухмоторными самолётами вскоре была начата, а вот проект 777 заморожен, так как возникли трудности с проектированием хвостовой части самолёта, и компания кроме того решила сосредоточиться на более коммерчески перспективных 757 и 767. В результате, когда обе машины стали сходить с конвейера, стало ясно, что в линейке самолётов Boeing недостаёт звена. Остро встала необходимость иметь самолёт, который находился бы в нише между такими машинами, как Boeing 767-300ER и Boeing 747-400. Тем более, что DC-10 и L-1011 были разработаны ещё в 1960-х годах и в скором времени должны были исчезнуть с рынка. Ситуация усугублялась для Boeing ещё и тем, что компания Airbus приступила к разработке своего A330, который как раз и должен был заполнить освобождающийся рынок.

Поначалу Boeing планировал просто доработать 767, в результате чего появился концепт так называемого 767-X. Он был во многом сродни 767, но имел более длинный фюзеляж, большее крыло и мог перевозить порядка 340 пассажиров на расстояние до 13,5 тыс. километров.

Но авиакомпании не были впечатлены новым самолётом. Они хотели иметь самолёт, способный летать и на более короткие расстояния и конфигурацией салона, схожей с Boeing 747, которую, кроме того, можно было бы менять, добавляя или убирая необходимое количество пассажирских мест в салоне того или иного класса. Ещё одним необходимым условием было снижение затрат на эксплуатацию — они должны были бы быть значительно ниже, чем у 767. В результате первоначальный проект был сильно переработан и на свет появился двухмоторный Boeing 777.

С самого начала работа над 777 сильно отличалась от предыдущих разработок Boeing. Впервые авиакомпании и пассажиры приняли активное участие в разработке. Их мнение ставились во главу угла, и в результате получившаяся машина, по признанию самого Boeing, стала самой потребительски ориентированной машиной в мире.

Boeing 777 стал первым коммерческим авиалайнером, на 100 % разработанным на компьютерах. За всё время разработки не было выпущено ни одного бумажного чертежа, всё было изготовлено с помощью трёхмерной конструкторской системы, известной сейчас как CATIA. Самолёт был предварительно собран в компьютере, что позволило избежать большого количества ошибок при производстве.

Разработка самолёта началась в 1990 году и сразу же поступил первый заказ от United Airlines. В 1995 году первый 777 приступил к выполнению коммерческих рейсов. На 2018 год 777-200LR является самолётом, способным совершать самые длительные пассажирские полёты в мире.

6 марта 2012 года самолёт, ставший 1000-м Boeing 777, получила авиакомпания Emirates, являющаяся крупнейшим эксплуатантом модели — всего в её авиапарке 148 самолётов модели 777[3].

  Двигатели, выпущенные предкрылки, закрылки и шасси на 777-200ER American Airlines
  Шестиколёсная основная опора шасси 777-300ER

Компания Boeing представила ряд передовых технологий по проекту 777, включая полностью цифровую электродистанционную систему управления fly-by-wire[4], полностью программируемую авионику, стеклянную кабину с жидкокристаллическими дисплеями Honeywell[5]; оптоволоконная сеть авионики на коммерческом авиалайнере была проведена впервые . При этом Boeing использовал уже известные разработки из отменённого проекта регионального самолёта Boeing 7J7, что имел подобный уровень технологий[7].

9 % элементов фюзеляжа изготовлены из композиционных материалов на основе углерода.

В 2003 году компания Boeing в качестве опции начала предлагать электронные журналы полётов вместо бумажных[8].

Планер и системы самолёта

  Крыло Boeing 777 с выпущенными закрылками при кренении влево и вправо
  Крыло Boeing 777 при полностью выпущенных спойлерах

Конструкция планера самолёта включает в себя использование композиционных материалов, которые составляют 9 % от веса конструкции. Из таких материалов сделаны в том числе пол салона и элементы управления (руль направления, рули высоты, элероны и др.). Главная часть фюзеляжа имеет круглое сечение и сзади переходит в лезвиеподобный хвостовой конус, в котором расположена вспомогательная силовая установка.

Крыло Boeing 777 имеет сверхкритический профиль, оптимизированный для крейсерской скорости, соответствующей M=0,83 (после испытаний показатель был пересмотрен в сторону повышения до M=0,84). Конструкция крыла имеет бо́льшую толщину и размах, чем у предыдущих авиалайнеров, что позволило увеличить дальность и полезную нагрузку, повысить лётные характеристики и увеличить крейсерскую высоту полёта[13]. При запуске проекта самолёта было предложено разработать складное крыло (англ. Folding wingtips), чтобы авиакомпании могли использовать ангары для небольших самолётов, но ни одна авиакомпания не согласилась на этот вариант[14].

Авиалайнер также имеет самые крупные стойки шасси и самые большие шины, которые когда-либо использовались в коммерческих реактивных авиалайнерах[15]. Каждая шина из основной шестиколёсной стойки шасси 777-300ER может выдержать нагрузку в 27 тонн, что больше, чем нагрузка на шину у самолёта Boeing 747-400[16].

Самолёт имеет три резервных гидравлических системы, из которых для посадки нужна всего одна[17].

В обтекателе крыла под фюзеляжем расположена аварийная авиационная турбина — небольшой ветрогенератор, выдвигающийся из самолёта при аварийных ситуациях для обеспечения минимального электропитания[18].

Электродистанционная система управления

При проектировании 777, своего первого коммерческого авиалайнера с электродистанционной системой управления fly-by-wire, было решено оставить привычные штурвальные колонки[4], в отличие от РУСов, используемых во многих истребителях с системой управления fly-by-wire и в большинстве авиалайнеров Airbus[4].

Наряду с традиционной системой управления с помощью штурвалов, кабина имеет упрощённую компоновку, которая сохраняет схожесть с предыдущими моделями Boeing[19].

Система управления fly-by-wire также оборудована системой защиты параметров полёта[4], которая следит за тем, чтобы движения пилотов на рычагах управления не выходили за установленные пределы полётной конфигурации и которая предотвращает опасные манёвры[4]. Эта система может быть отключена по команде пилота, если это будет признано необходимым[4].

Интерьер

Интерьер 777, также известный как Boeing Signature Interior, выполнен в кривых линиях, с увеличенными полками для багажа и непрямым освещением (англ. Indirect Illumination). Конфигурация кресел колеблется от 4 в ряду в первом классе до 10 в экономклассе. Размер иллюминаторов — 380×250 мм — был крупнейшим из всех коммерческих авиалайнеров до появления 787[22]. Планировка салона позволяет авиакомпаниям быстро перемещать сиденья, кухни и туалеты в зависимости от желаемой конфигурации. Некоторые самолёты оборудованы VIP-салонами для чартерных рейсов[23]. Инженеры Boeing разработали новый гидравлический шарнир крышки унитаза, который закрывается медленно[24].

В 2003 году в качестве опции для 777 компания Boeing представила места для отдыха экипажа[25]. Они расположены над главной кабиной и оборудованы лестницами. Места для отдыха состоят из двух кресел и двух кроватей в передней части фюзеляжа и из нескольких мест в задней части.[25] Подобный тип интерьера внедряется и на других узко- и широкофюзеляжных моделях Boeing, включая 737NG, 747-400, 757-300 и новые модели 767, а также все модели 767-400ER.

7 июля 2011 года появилось сообщение, что Boeing решил заменить Signature Interior в модели 777 новым интерьером от 787, согласно программе унифицирования (common cabin experience) всех платформ Boeing[28].

Удобства для экипажа

  Кабина экипажа Boeing 777-200

Boeing 777 во всех модификациях является дальнемагистральным лайнером, способным обслуживать беспосадочные коммерческие рейсы продолжительностью до 18 часов. Однако правила различных авиационных регулирующих органов, профессиональных и профсоюзных организаций ограничивают время непрерывной работы экипажа и бортпроводников. Для отдыха пилотов обычно резервируются места в бизнес-классе или устанавливаются специальные контейнеры в багажном отделении, оборудованные спальными местами и связью с кабиной и салоном самолёта. Подобные решения сокращают пассажировместимость или объём перевозимого груза. Поэтому Boeing предложил оригинальное решение — использовать для этой цели пространство между багажными полками и фюзеляжем (англоязычные инженеры называют эту часть самолёта «короной»).

В самолётах Boeing 777-200ER, −200LR и −300ER в передней части самолёта над салоном первого класса установлен отсек для отдыха пилотов. Он включает в себя два комфортабельных кресла, 2 или 3 спальных места, разделённых перегородками, шкаф, телевизор и умывальник[29]. Вход в этот отсек осуществляется по лестнице, расположенной у двери № 1 (передняя левая дверь). Такое решение позволяет освободить от 4 до 7 мест в бизнес-классе.

Места для отдыха бортпроводников оборудуются также в пространстве между пассажирским салоном и фюзеляжем, но в задней части самолёта. На модификациях −200ER и −200LR вход осуществляется по лестнице в центральной части самолёта, а сам отсек рассчитан на 6 или 7 бортпроводников. В модификации −300ER авиакомпания может заказать отсек вместимостью от 6 до 10 человек. Вход в зависимости от количества мест осуществляется через дверь либо в центральной части самолёта (6-7 мест), либо в хвосте (8-10 мест). Отсек оборудован спальными местами, освещением и связью с салоном[30].

Установка мест для отдыха экипажа потребовала перекомпоновки надсалонного пространства, перетрассировки кабелей и магистралей и даже разработки некоторых новых систем[30].

В грузовой модификации 777F всё внутреннее пространство фюзеляжа полностью занято грузовыми отсеками, поэтому для отдыха экипажа и размещения курьеров предусмотрены 4-5 комфортабельных кресел позади кабины пилотов[31].

Варианты Boeing 777
Код ИКАО[32] Модель(-и)
B772 Boeing 777-200/200ER
B77L Boeing 777-200LR/777F
B773 Boeing 777-300
B77W Boeing 777-300ER

Для обозначения моделей 777 Boeing использует две характеристики, длину фюзеляжа и дальность. Длина фюзеляжа определяет количество пассажиров или объём груза, которые может перевезти самолёт. 777-200 и его варианты являются базовыми моделями, модель 777-300 появилась в 1998 году и является удлиннённой базовой моделью. С точки зрения дальности полёта, самолёты разделены на три категории (сегмента):

  • Сегмент A: не менее 4200 морских миль,[33]
  • Сегмент B: не менее 6600 морских миль,[33]
  • Сегмент C: не менее 7800 морских миль.

При упоминании различных вариантов Boeing и авиакомпании часто сокращают обозначение модели (777) и индекс модификации (-200 или −300) в одно обозначение (например, 772 или 773)[35]. Система обозначения типа воздушного судна ИКАО предусматривает добавление буквы названия производителя к индексу модели (например, B772 или B773)[32]. Добавление индекса дальности является произвольным (например, 777-300ER может обозначаться «773ER»[36], 773B[37], 77W[38], или B77W)[32]. Эти обозначения также используются в руководстве по лётной эксплуатации и расписаниях авиакомпаний.

Boeing 777-200

777-200 была первой модификацией самолёта и предназначалась для Сегмента А. Первый 777-200 был передан авиакомпании United Airlines 15 мая 1995 года. При дальности 9861 километр[39] модификация 777-200 была ориентирована преимущественно на внутренних перевозчиков США. Всего десяти заказчикам было передано 88 различных самолётов модификации 777-200. На июль 2010 года 62 из них находились в эксплуатации[40].

Конкурирующей моделью компании Airbus является A330-300[41].

Boeing 777-200ER

Модификация 777-200ER («ER» означает Extended Range, повышенная дальность) предназначалась для Сегмента B и изначально обозначалась как 777-200IGW (Increased Gross Weight — увеличенный взлётный вес)[42]. У 777-200ER увеличен запас топлива и максимальный взлётный вес по сравнению с модификацией 777-200[39]. Предназначенная для международных перевозчиков и трансатлантических перелётов, модификация 777-200ER имеет максимальную дальность 14 260 километров[39]. Помимо самого продолжительного полёта в восточном направлении, 777-200ER также установила рекорд аварийного полёта по стандарту ETOPS (177 минут на одном двигателе) — рейс авиакомпании United Airlines с 255 пассажирами на борту 17 марта 2003 года[43][44].

Первый 777-200ER был передан авиакомпании British Airways 6 февраля 1997 года. На сентябрь 2010 года 33 различным заказчикам было передано 415 самолётов модификации 777-200ER, что сделало 777-200ER самым продаваемым двухмоторным реактивным пассажирским самолётом в мире[источник не указан 2053 дня]. На июль 2010 года 434 самолёта находились в эксплуатации[40].

Конкурирующей моделью компании Airbus является Airbus A330-300[45].

Boeing 777-200LR

  Первый выпущенный 777—200LR PIA

777-200LR («LR» означает «Longer Range» — большая дальность), модель для Сегмента C, в 2006 году стала самым «дальнобойным» коммерческим авиалайнером в мире[46][47]. Boeing назвал эту модель Worldliner, указывая на возможность авиалайнера соединить практически любые два аэропорта[48]. При этом самолёт по-прежнему попадает под ограничения ETOPS[49].

Модификация установила мировой рекорд на самый длинный беспосадочный полёт среди коммерческих авиалайнеров[50] — дальность полёта составляет 17 370 километров[51]. Модификация 777-200LR предназначена для сверхдлинных рейсов, таких как Лос-Анджелес—Сингапур, Даллас—Токио или Доха—Окленд[52].

Разрабатывавшийся одновременно с 777-300ER, 777-200LR имеет увеличенный максимальный взлётный вес и три дополнительных топливных бака в заднем багажном отделении[46]. Другими отличительными чертами являются скошенные законцовки крыла, новые опоры шасси и усиленный планер[46]. Как и модификации 777-300ER и 777F, 777-200LR имеет удлинённые на 3,9 м законцовки крыла[46]. Первый 777-200LR был передан авиакомпании Pakistan International Airlines 26 февраля 2006 года[53]. На сентябрь 2010 года шести различным заказчикам было поставлено 45 самолётов 777-200LR, 11 заказов были не заполнены.

Конкурентом от компании Airbus является модель Airbus A340-500HGW.

Boeing 777-300

Удлинённая версия 777-300 была предназначена для замены в Сегменте A самолётов Boeing 747-100 и -200. По сравнению со старыми модификациями Boeing 747-го удлинённая версия имеет схожую пассажировместимость и дальность, однако расходует на треть меньше топлива и имеет на 40 % меньшие эксплуатационные расходы. Фюзеляж 777-300 удлинён на 10 метров по сравнению с базовой модификацией 777-200, что позволяет разместить до 550 пассажиров в одноклассной конфигурации, востребованной на сильно загруженных японских рейсах[55]. Большая длина 777-300 заставила разработчиков предусмотреть лыжу под хвостом для защиты от удара о землю и камеры для маневрирования на перроне. Максимальная дальность модификации составляет 11 139 километров[57], что позволяет 777-300 обслуживать сильно загруженные направления, ранее обслуживавшиеся моделью 747.

Первый 777-300 был передан авиакомпании Cathay Pacific 21 мая 1998 года. Восемь различных клиентов купили 60 самолётов 777-300. На июль 2010 года все самолёты находились в эксплуатации[40]. Однако после запуска в 2004 году модели 777-300ER повышенной дальности все клиенты изменили заказ на эту модификацию.

В модельной гамме Airbus нет прямого конкурента 777-300, но Airbus в качестве конкурента называет модель Airbus A340-600[58][59].

Boeing 777-300ER

777-300ER («ER» означает Extended Range, повышенная дальность) является модификацией 777-300 для Сегмента B. Модификация имеет скошенные и удлинённые законцовки крыла, новые основные стойки шасси, усиленную переднюю стойку и специально добавленный топливные баки[60][61]. У модификации 777-300ER также усилены фюзеляж, крылья, оперение и пилоны двигателей. Стандартные для этой модели турбовентиляторные двигатели GE90-115B на сегодняшний день являются самыми мощными реактивными двигателями в мире и имеют максимальную тягу 513 кН[60]. Максимальная дальность составляет 14 690 километров[62], что стало возможным благодаря увеличенным максимальному взлётному весу и запасу топлива. Дальность 777-300ER с полной загрузкой увеличена приблизительно на 34 % по сравнению с модификацией 777-300. После лётных испытаний, внедрения новых двигателей, крыльев и увеличения взлётного веса расход топлива снизился на 1,4 %[63][64].

Первый 777-300ER был передан авиакомпании Air France 29 апреля 2004 года[65]. В сентябре 2010 года 777-300ER стал самой продаваемой модификацией Boeing 777, превзойдя 777-200ER, и основным конкурентом Airbus A340. Использование двухдвигательной схемы позволяет снизить эксплуатационные расходы на 8-9 % по сравнению с A340-600[66], а по сравнению с 747—400 расход топлива снижен на 20 %. Некоторые авиакомпании в разгар топливного кризиса начали закупать 777-300ER в качестве замены модели 747—400. На сентябрь 2010 года 21 заказчику поставлено 248 самолётов 777-300ER, количество незаполненных заказов — 198. На июль 2010 года эксплуатируется 237 самолётов этой модификации.

Прямым конкурентом 777-300ER является Airbus A340-600HGW[59].

Boeing 777 Freighter

777 Freighter (777F) является грузовой модификацией модели 777. В нём применены планёр и двигатели модификации 777-200LR при запасе топлива, как у модификации 777-300ER[67]. Максимальная полезная нагрузка в 103 тонны делает его прямым конкурентом 747-200F (110 тонн). С максимальной нагрузкой самолёт имеет дальность 9047 км. При снижении нагрузки дальность может быть увеличена[68].

Поскольку самолёт обладает лучшими эксплуатационными характеристиками по сравнению с существующими грузовыми самолётами, авиакомпании планируют заменять модификацией Boeing 777F самолёты Boeing 747-200F и MD-11F[69][70].

Первый 777F был передан авиакомпании Air France 19 февраля 2009 года. На сентябрь 2010 года семи различным заказчикам были переданы 36 грузовых модификаций при 42 незаполненных заказах. На июль 2010 года 23 Boeing 777F эксплуатировались коммерческими операторами[40].

В 2000-х годах Boeing также изучал возможность конвертирования пассажирских модификаций 777-200ER и 777-200 в грузовые под названием 777 Boeing Converted Freighter или 777 BCF[71]. Компания ведёт переговоры с несколькими авиакомпаниями и планирует предложить конверсионную модификацию в начале 2011 года. Наиболее вероятными покупателями являются FedEx, UPS Airlines и GE Commercial Aviation Services[72].

Заправщик Boeing 777 (KC-777)

KC-777 — проект самолёта-заправщика на базе Boeing 777. В сентябре 2006 года Boeing объявил о готовности производить KC-777, если ВВС США потребуется самолёт-заправщик большего размера, чем KC-767. Заправщик на базе Boeing 777 также мог бы перевозить больший объём грузов или большее количество личного состава[73][74][75]. Однако вместо этого в апреле 2007 года Boeing предложил модификацию KC-767 Advanced Tanker на тендер ВВС США KC-X[76].

Boeing 777X

В 2013 году была запущена программа проектирования нового поколения авиалайнеров 777 серии — Boeing 777X. Компания Boeing предполагает начать серийное производство этих лайнеров к 2020 году.

По утверждению Boeing, 777X будет «самым большим и экономичным двухдвигательным авиалайнером в мире»[77]. Самолёт получит новые двигатели и композитные крылья. В нём будут использованы технологии, отработанные на модели 787 Dreamliner. Новая серия призвана конкурировать с моделями Airbus A350-900 и −1000[78].

В новую серию войдут три модели — 777-8X, 777-9X и, в отдалённом будущем, 777-8XL[79].

Модель 777-8X приходит на смену модели 777-200ER. Самолёт, удлинённый на 10 шпангоутов по сравнению с 777-200ER, будет иметь длину 69,55 м и максимальную взлётную массу 315 т. Вместимость самолёта составляет 353 пассажира. Он будет прямым конкурентом модели A350-900[78].

Модель 777-9X заменит 777-300ER. Самолёт, удлинённый на 4 шпангоута по сравнению с 777-300ER, будет иметь длину 76,5 м (на 20 см больше самого длинного в настоящий момент 747-8) и максимальную взлётную массу 344 т. Вместимость самолёта составляет 407 пассажиров. Он будет прямым конкурентом модели A350-1000[78].

Модель 777-8XL заменит 777-200LR. Так же, как и предшественник, он получит фюзеляж того же размера, что и младшая модель, и полную массу, как у старшей. Точные технические характеристики пока не опубликованы.

Все три модели будут оснащаться двигателями General Electric GE9X. Rolls-Royce и Pratt & Whitney предлагали свои варианты двигателей, RB3025 и PW1000G соответственно, однако в марте 2013 года Boeing объявил, что заключил эксклюзивный контракт на поставку двигателей для этих моделей с General Electric[80].

В ответ на обеспокоенность о недостаточной энерговооружённости Boeing 777X со стороны потенциальных клиентов (особенно Emirates) General Electric пересмотрела технические характеристики новых двигателей, увеличив тягу с 450 до 470 кН, а диаметр вентилятора — с 325 до 335 см, что сделало его самым большим в мире[81].

Предполагается[78], что улучшение аэродинамических качеств самолёта будет, помимо прочего, достигнуто за счёт изменения крутки крыла и зализов.

18 мая 2017 года General Electric представила двигатель GE9X, обозначив его характеристики. Коэффициент сжатия 27:1 позволил достичь 10 % экономии топлива в сравнении с текущим двигателем GE90. Лопасти двигателя изготовлены из углеродного волокна, а не титана, что значительно уменьшило нагрузку на двигатель. Сопла двигателя представляют собой единую деталь, напечатанную на 3D-принтере, что должно увеличить их долговечность в сравнении с обычными форсунками, которые собираются в среднем из 20 деталей. Двигатель способен генерировать 47600 кгс тяги[82].

ru-wiki.org

Отправить ответ

avatar
  Подписаться
Уведомление о
