Общевойсковые стальные шлемы СШ-68, даже усиленные арамидной баллистической тканью, уже не могут удовлетворять современным требованиям. На вооружении специальных подразделений ВС, МВД и ФСБ стоят новые, более совершенные модели.
На смену броневой стали пришли титан, бронеалюминий и тканевополимерные композиции. Для специальных подразделений на протяжении последних 30 лет малыми сериями выпускались специальные шлемы, многие из которых до сих пор стоят на вооружении.
ШЛЕМ СТШ-81 «СФЕРА»
По заказу МВД СССР в 1981 году НИИ Специального Оборудования был разработан специальный титановый шлем «Сфера» (СТШ-81), и в 1985 году было начато его производство. Шлем «Сфера» состоит из трех профилированных титановых деталей толщиной 3 мм, которые вставлены в карманы тканевого чехла. На голове шлем фиксируется при помощи ремня с чашкой, закрепляемой на подбородке. Шлем защищает голову по всей площади (кроме области лица) по второму классу защиты, то есть практически от любых осколков, а также от пуль, выпущенных из пистолета. В 1994 году была выпущена стальная модификация данного шлема ССШ-94, или «Сфера-С». Однако, имея аналогичные защитные свойства, данных шлем существенно тяжелее СТШ-81. Был разработан также и облегченный вариант «Сферы» — защитный шлем «Сфера-П» («П» — противоударный), предназначенный для защиты от ударов камней и осколков небольшой массы и летящих на невысоких скоростях. Вес шлема «Сфера-П» составляет всего 1,6 кг. Бронеэлементы были выполнены из стали 30 ХГСА толщиной 0,7 мм. Существенный недостаток шлемов «Сфера» — невозможность установки пулестойкого забрала. Все шлемы серии «Сфера» используются преимущественно в подразделениях МВД.

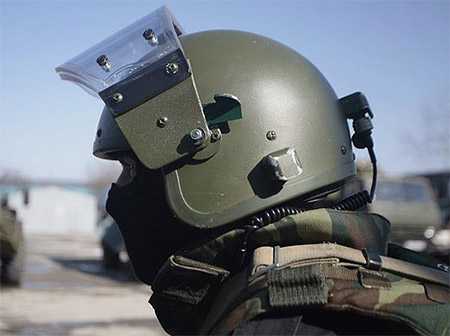

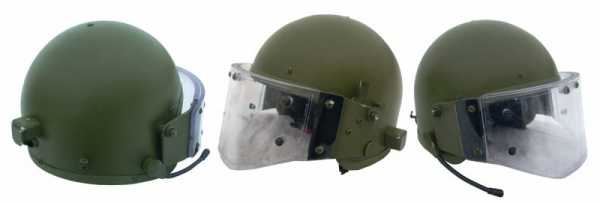

«АЛТЫН»-ЛЕГЕНДА КГБ
В 1982 году НИИ Стали по заказу КГБ СССР была начата разработка титанового шлема с бронезабралом. В 1984 году шлем «Алтын» поступил в производство. Шлем разрабатывался по прототипу швейцарского TIG, но существенно превосходил его по защитным свойствам. Первоначально толщина стенок титанового купола была 4 мм, но в 1990-е годы шлем получил арамидный подпор и более тонкие (3 мм) стенки титановой оболочки. Помимо бронированного забрала шлем оборудовался радиогарнитурой.
«Алтын» использовался исключительно в специальных подразделениях КГБ СССР и до сих пор остается одним из самых легендарных предметов экипировки бойцов специальных подразделений.
«ВИТЯЗЬ-С» — ШЛЕМ «ПЕРВОГО НОМЕРА»
Противопульный шлем «Витязь-С» изготавливался в НИИ Стали. Разработка шлема началась в конце 1980-х годов. Шлем имел второй класс защиты и по шлему и по забралу. Он изготавливался полностью из бронестали и весил целых 4,5 кг. Шлем «Витязь-С» используют бойцы, идущие первыми на штурм, — «первые номера».
Шлем выпускался как с забралом, так и без него. Шлем не имел подшлемника, что увеличивало вероятность заброневой травмы при попадания пули в шлем.
ШЛЕМЫ ТИПА «МАСКА»
Чтобы заменить в спецподразделениях Внутренних войск и МВД бронешлем «Сфера», к которому невозможно было смонтировать защиту лица, НПП «КлАСС» разработало и наладило выпуск защитного шлема «Маска-1». Шлем был принят на вооружение в 1991 году.
Шлем состоит из стального купола и пулестойкого поликарбонатного забрала, обеспечивающего защиту лицевой, лобовой, теменной, затылочной и височной частей головы. Подтулейная часть включает демпферы из пенополиуретана, удерживающую систему, ремни и регулятор натяжения. Она поглощает динамическое воздействие на голову пуль и осколков.
Шлем имел две модификации: «Маска-1 Р», оснащенный радиогарнитурой, и «Маска-1 Щ», получившим стальное забрало с обзорной щелью и полноценным вторым классом защиты лица.
Шлем «Маска-1» снят с производства, но продолжает стоять на вооружении специальных подразделений МВД и МО.
Дальнейшим развитием данной модели стали шлемы «Маска-2», «-3» и «-4», сделанные уже из синтетический материалов и весящие существенно меньше, но имеющие более низкий класс защиты.
ШЛЕМ ЗШ-1-2
Для замены стального шлема «Маска-1» НПП «КлАСС» в 2007 году выпустило шлем ЗШ-1-2, который в свою очередь был развитием шлема ЗШ-1. Корпус шлема — цельный, сделанный из бронеалюминия с арамидным подпором. Забрало — бронестекло на стальных креплениях. В отличие от ЗШ-1, обеспечивающего по куполу первый класс защиты, ЗШ-1-2 обеспечивает второй класс по куполу и первый по забралу. Шлем имеет форму ранней модели, но за счет применения новых материалов ЗШ-1-2 обладает гораздо большим запасом прочности.
ШЛЕМ «РЫСЬ»
Шлем «Алтын» также получил свое развитие. В 2007 году НИИ Стали начал производство шлема «Рысь»: «Рысь-Т» из титана и «Рысь-А» из алюминия. Предполагается, что титановые шлемы должны использоваться при выполнении боевых задач, алюминиевые — полицейских. Шлем «Рысь» радиофицирован и имеет второй класс защиты. Забрало съемное. Внутренняя сторона шлема усилена арамидной тканью для сдерживания пули или осколков и поглощения энергии удара. «Рысь-Т» обеспечивает уровень защиты 2-го класса.
7699warfor.me
Шлем «Алтын»: фото, характеристики
Время использования солдатами шляп с перьями, киверов и фуражек с козырьками давно миновало. Но различные защитные шлемы, в которые трансформировался боевой доспех, возвращаются из прошлого. Несмотря на то, что родословная шлема берет свое начало в глубокой древности, благодаря развивающимся технологиям удалось создать большое разнообразие новых моделей, способных обеспечить максимальный уровень защиты. Одним из наиболее эффективных средств защиты стал шлем «Алтын».
Стальные каски
До двадцатого века для изготовления касок использовалась сталь. Такие средства могли обеспечить защиту только от камней и небольших осколков, летящих на малой скорости. Стальные шлемы были эффективны в тех случаях, когда в голову попадал поражающий элемент весом не более одного килограмма. Если скорость осколка превышала 650 м/с, он уже представлял серьезную опасность для бойца. Согласно статистике, в Великую Отечественную войну именно такие поражающие средства были самыми распространенными.
Потребность в улучшенной защите
В конце 50-х ввиду интенсивного развития вооружения армий разных стран мира перед советским военным руководством как никогда остро встал вопрос о необходимости улучшить защиту военнослужащих и правоохранителей. Армию и силовые правоохранительные ведомства требовалось обеспечить модернизированными касками, соответствующими мировым стандартам. Таким средством защиты стал шлем «Алтын», который начал разрабатываться в НИИ Стали в 1980 году. В качестве основы для будущего шлема был задействован швейцарский Tig, который уже два года использовался антитеррористическими спецподразделениями в Европе.
27 декабря 1979 года Tig был испытан бойцами Альфы КГБ СССР в Афганистане во время штурма дворца Амина. Качество швейцарского шлема было по достоинству оценено руководством советской госбезопасности, и ограниченные партии Tig были закуплены сугубо для нужд КГБ. Именно по образцу данного изделия и проектировался шлем «Алтын».
Начало создания новой каски
Руководство спецподразделений Комитета Государственной Безопасности Советского Союза в 1980 году передало специалистам НИИ Стали модель шлема Tig. Рабочим было дано указание по данному швейцарскому образцу создать свой отечественный шлем, который своими техническими показателями не должен уступать заграничной модели. Дополнительно, как исходный материал, сотрудниками КГБ была предоставлена инженерам вся необходимая информация об изготовлении титановых шлемов, собранная в свое время австрийской компанией Ulbrichts.
Разработки НИИ
К середине 80-х сотрудниками института Стали была изготовлена титановая оболочка для будущего средства защиты. Также было спроектировано бронированное забрало, которым в дальнейшем планировалось оснастить «Алтын». Шлем (оригинал изделия), созданный в институте Стали, в 1984 году был передан сотрудникам госбезопасности. Его конечная сборка осуществлялась уже специалистами КГБ СССР. Они же оснастили шлем «Алтын» всей необходимой переговорной радиогарнитурой.
Что было доработано специалистами КГБ?
Модель шлема, переданная конструкторами научно-исследовательского института, представляла собой купол, который имел только титановую оболочку. Арамидный подпор в конструкции изделия отсутствовал. Титановая оболочка не превышала 0,4 см. Специалисты госбезопасности оснастили шлем арамидным подпором и снизили толщину титана до 0,3 см.
Созданное по швейцарскому образцу отечественное защитное средство имело несколько иную форму, но по качеству оказалось не менее надежным, чем Tig. От заграничного образца советский шлем отличался типом и расположением радиогарнитуры. Некоторые модели «Алтын» так и не были оснащены переговорными устройствами.
Сотрудниками КГБ было создано несколько версий шлема, которые отличались по следующим параметрам:
- расположению защитных коробочек для кнопок;
- разъемам;
- типу подтулейки;
- размеру бронированного стекла визора для забрала.
Советскими специалистами также была создана версия шлема с тканевым кавером. По сравнению с швейцарским Tig более крупным оказался шлем «Алтын».
Описание
Для изготовления защитного средства применялись противоударное стекловолокно и титан.
- В ранних моделях шлема толщина титановой оболочки составляла 0,4 см.
- В образцах, изготавливаемых на протяжении 1984-1990 годов, титановый слой был уменьшен до 0,3 см, а в конструкцию шлема добавлен арамидный подпор и радиогарнитура.
- «Алтын» состоял из цельного купола. Швы в конструкции данного изделия отсутствовали.
- Изделие оснащалось резиновой окантовкой.
- Вес шлема варьировался от 3,5 до 4,0 килограмм.
- Модель оснащалась специальным визором из поликарбонатного стекла.
- Для некоторых версий был предусмотрен чехол.
- На шлем «Алтын» устанавливалась уникальная подвесная система, с помощью которой его легко можно было отрегулировать по размеру головы.
- Некоторые версии оснащались переговорными устройствами.
Кем использовалось защитное средство?
Во времена Советского Союза «Алтын» применялся сотрудниками КГБ (группами «А», «Б» и «С»), использовался бойцами «Альфы» и «Вымпела» во время военного конфликта в Афганистане и Чечне. До 2014 года экипировка бойцов спецподразделений обязательно включала в себя шлем «Алтын».
Характеристики бронешлема
«Алтын» способен защитить голову от пули, холодного оружия, осколков гранат, снарядов и мин. Купол изделия относится ко 2-му классу защиты, бронированное стальное забрало – к 1-му. Предотвращать возможную контузию бойца в результате падения или удара – еще одна функция, которую обеспечивал шлем «Алтын». Фото бронированной каски представлено в статье.
Альтернативная модель шлема
В годы Советского Союза контроль по созданию данного шлема взяло на себя КГБ. Именно сотрудниками госбезопасности осуществлялась окончательная сборка «Алтына». После распада СССР ситуация не изменилась: эстафету приняла Федеральная Служба Безопасности России. Сложившаяся ситуация не совсем устраивала инженеров Научно-Исследовательского Института Стали, которые стремились на правах разработчиков полностью контролировать сборку шлема от начала и до конца.
Избавиться от контроля ФСБ удалось путем создания новой модели бронированного средства защиты Кб-3, который полностью копировал шлем «Алтын». Недостатки новой каски заключались в отсутствии радиогарнитуры, необходимой для поддержания связи между бойцами. Кроме того, ограничители забрал в новой модели были приклепаны, а не привинчены как в «Алтынах». Тем не менее, Кб-3 стал очень качественной копией «Алтына» и полностью собирался с 1990 года по 2014 исключительно сотрудниками института. Сегодня серийное производство этих моделей прекращено.
Как сделать шлем в домашних условиях?
Для тех, кто любит мастерить, изготовить шлем «Алтын» своими руками будет несложно, если выполнять работу поэтапно:
- Вначале необходимо подобрать шлем, который мог бы стать основой для «Алтына». Для этого можно использовать старую советскую модель открытого типа. По отзывам, идеально подойдет «Салют».
- Вынуть из приобретенного шлема все содержимое. Оставить необходимо только внешнюю оболочку. Также оставить можно и подшлемник из пенопласта.
- При помощи мелкозернистой наждачной бумаги стереть с поверхности шлема лаковое покрытие. Заводскую краску желательно не трогать, поскольку она положена на уже огрунтованную пластиковую поверхность. В дальнейшем новая краска на нее будет ложиться ровнее, а мастеру для улучшения адгезии не придется дополнительно покупать различные пластификаторы. При снятии лака лучше пользоваться автомобильной наждачкой № 400. Крупнозернистую применять не желательно, поскольку она может поцарапать пластик.
- Зашлифовать поверхность. На каске под покраску не должно оставаться никаких царапин. Если они все же имеются, то желательно их тщательно зашлифовать. Краска будет хорошо ложиться и долго держаться в том случае, если поверхность не имеет никаких изъянов.
- Для покраски можно использовать акриловую, модельную или эмалевую краску. Перед ее нанесением поверхность следует обезжирить. Изделие должно быть покрашено в несколько слоев. Перед нанесением каждого нового слоя предыдущий должен хорошо подсохнуть и не липнуть к пальцам. Ускорить процесс высыхания можно при помощи фена. Во время работы необходимо следить, чтобы на шлеме не образовывались подтеки.
- Покрыть шлем акриловым лаком. Не исключено, что после высыхания поверхность будет сильно блестеть. Исправить это можно с помощью маленького отрезка наждачной бумаги. В результате будущий шлем получит неброский матовый оттенок. Процедуру лакирования можно не применять, если будущий шлем планируется оснащать кавером.
Завершающий этап заключается в приклеивании окантовки и подвесной системы. Она может быть ремешковой или кожаной. Изображения шлема «Алтын» можно найти в интернете. От мастера уже зависит, какую именно версию он хочет создать.
Используется ли данный бронешлем сегодня?
В 1980-х годах эффективное применение «Алтынов» во многих военных конфликтах позволило ему занять почетное место «короля шлемов». Данное защитное средство нередко можно было увидеть в кино, на фотографиях. По этому шлему создавалась экипировка героев компьютерных игр. Сотрудниками управления «А» и «Б» Комитета Государственной Безопасности Советского Союза была по достоинству оценена данная титановая броня.
Несмотря на прекращение серийного производства бронешлемов данной модели, «Алтын» не утратил своей актуальности. Он и сегодня используется сотрудниками российских силовых структур, а бывшие бойцы спецназа отзываются об «Алтыне» как об одном из самых лучших средств защиты.
Перспективы
Сегодня интенсивно развивающиеся технологии позволяют создавать новые модели бронированных шлемов из легких и прочных полимеров. Ярким примером такого оснащения является «Кивер». По сравнению с «Алтыном» новое защитное средство предоставляет бойцу большую свободу действий и снижает усталость. На «Кивер» также можно устанавливать светосигнальное оборудование.
По мнению военных экспертов, за полимерными шлемами — будущее защитного снаряжения.
fb.ru
6Б27 — Википедия
Материал из Википедии — свободной энциклопедии
Шлем 6Б27М в окраске ЕМР»Лето». 6Б27 — общевойсковой штурмовой шлем Вооружённых Сил России. Разработан «НИИ Стали» в 2005 году для замены шлема 6Б7 обр. 1999 года. Неметаллический бронешлем выполнен по тканево-полимерной технологии, в серийном производстве с 2006 года, одновременно со шлемами 6Б26 и 6Б28[1]. Шлем принят на вооружение странами ОДКБ и ВС России.Масса шлема 6Б27 составляет 0,95 — 1,25 килограмма, верхний предел — масса шлема для размера головы 56-58 сантиметров[2]. Обеспечивает защиту головы от поражения 9-мм пулями пистолетов ПМ и АПС с расстояния 5 м, а также от пуль ПСМ и ТТ с расстояния 40 м. Обладает противоосколочной стойкостью на уровне 1-го класса защиты. Противоосколочная стойкость (по V50) составляет 580—680 м/с. Шлем обеспечивает защиту от осколков массой 1 г при скорости 680 м/с. Площадь защиты — 12,7 кв.дм.
Шлем выпускается в стандартном цвете — «олива», комплектуется чехлом, которых выпускается целая линейка: «Русская цифра», «Флора», «Оливковый», «Чёрный», «Жёлтая берёзка», «Клякса».
По сравнению со шлемом французского комплекта FELIN, обладает существенно большей защитой боковой проекции головы[2].
- Основной источник: [2]
Информация в этом разделе устарела. Вы можете помочь проекту, |
ru.wikipedia.org
Шлем «Алтын». Обзор, фото, характеристики.
Статья про бронешлем «Алтын»
Бронешлем «Алтын». Подборка-1
Бойцы в бронешлеме «Алтын». Подборка-2
Фотосравнение PSH-77 «TIG» и «Алтын»
История по созданию броне шлема «Алтын» (от татарского «Алтын»-шесть, золото) началась в 1982-1983 году, когда специалистам НИИ Стали попал в руки первый образец броне шлема PSH-77 «Tig» швейцарского производства. Швейцарский шлем PSH-77 «Tig» имел титановый корпус и переговорную гарнитуру. Для PSH-77 «Tig» было изготовлено 4 вида забрал: поликарбонатный-противоударный, поликарбонатный-1-го класса защиты, титановый-поликарбонатный, титановый для крепления прибора ночного видения. Шлем «Алтын» комплектуется титановый-поликарбонатным забралом.
До 190-ых годов в СССР не было на вооружении бронешлемов 2-го класса защиты имеющий защитное забрало для защиты лица. Заказ по разработке нового шлема стал КГБ СССР (после 1990-го года использовался сотрудниками ФСБ РФ) и соответственно с этим он стал поступать в будущем на вооружение бойцов групп «А» и «В», и «С». Уже в 1984 году сотрудники НИИ Стали предоставили первые образцы нового шлема из титана, а также подготовили техническую документацию для его создания. Так как титана не пригоден для ковки заготовки для каски делали методом вытягивания. Первые «
Зашита шлема: 3-мм титан с арамидным подшлемником (первые шлемы имели толщину шлема в 4 мм титана и не имели арамидного подшлемника).
Вес: 3,5-4 кг
Фото шлема «Алтын»
warbook.info
Спецназ ФСБ получил ультралегкий сверхпрочный шлем — Рамблер/новости
Фото: ГК «Кондор»/allmulticam.ru
Спецназ Федеральной службы безопасности (ФСБ) получил сверхлегкие анатомические боевые шлемы «Спартанец». Новинка, разработанная и выпускающаяся компанией «5.45 Design», весит всего 1,5 кг. «Спартанец» используется спецназовцами при выполнении разведывательных действий и поисково–спасательных операций в лесах и горах. Как рассказали «Известиям» действующие сотрудники российских спецподразделений, из–за неудобства штатных боевых шлемов сейчас для таких задач российские спецназовцы применяют спортивные изделия.Шлем «Спартанец» выполнен из сверхпрочного углепластика — карбона. Поэтому он и защищает от легких осколков. Это принципиально отличает его от обычных спортивных пластиковых шлемов. Вес изделия всего 1,5 кг. Это позволяет не снимать его с головы до восьми часов. При этом он хорошо вентилируется, что делает его ношение комфортным при температуре до +20 градусов по Цельсию и влажности до 90%.
Спереди и с боков шлема расположены специальные рельсовые крепления. Они нужны для быстрой установки и снятия приборов ночного видения, тактических фонарей, наушников, очков и другого спецоборудования. А чтобы ночью военнослужащего не поразили свои же сослуживцы, на головной убор с затылка и боков устанавливаются специальные опознавательные знаки, видимые только в прибор ночного видения.
Как рассказали «Известиям» действующие бойцы российских спецподразделений, штатные российские боевые шлемы достаточно громоздкие и плохо сидят на голове. А при длительном ношении негативно действуют на шею и позвоночник.
— Наши штатные шлемы «Алтын», «Рысь» или ЗШ нужны при штурме домов, — отметил один из собеседников. — Они выдерживают попадания пуль, осколков гранат. Но эти шлемы весят по пять-семь килограммов. Через несколько часов ношения их надо снимать, иначе страдают мышцы и позвоночник. Но штурмовые действия — это не все задачи, которые стоят перед спецназовцами. Мы ведем поиск в горах и лесах, действуем в тылу врага. Совершаем переходы по 10–12 часов. При этом в любой момент может начаться боестолкновение. Но шлемы нужны не только для защиты от пуль, но и чтобы уберечь голову от травм.
По словам бойца–спецназовца, сейчас для таких задач закупаются обычные легкие спортивные шлемы.
Первыми спортивные шлемы для действий на пересеченной местности и в горах начали использовать американские спецподразделения Delta и DEVGRU. В начале 1990–х годов Пентагон закупил пластиковые хоккейные шлемы черного цвета. В них американские спецназовцы действовали в тылу иракских войск во время «Бури в пустыне» и вели городские бои в Могадишо в 1993 году. Сейчас у каждого спецназовца Delta и DEVGRU, помимо штурмового шлема с максимальной защитой, есть легкий пластиковый шлем.Читайте также
news.rambler.ru
Защитные шлема (каски) — Мои статьи — Каталог статей
Армейский защитный шлем (или по-французски каска) пришел в войска из прошлого. В него трансформировался боевой доспех, защищавший воинов на протяжении нескольких тысяч лет. Правда в военной истории существовал период, когда головы солдат предохраняли лишь шляпы с перьями, кивера да фуражки с лакированными козырьками, но, как и все прочие глупости и несуразности, эта мода в конце концов миновала и металлические защитные шлемы вновь вернулись на службу.
О защитных шлемах вспомнили в ходе Первой мировой войны 1914—1918 гг. Дело в том, что это была окопная война, и основной целью для поражения в ней являлись именно солдатские головы, регулярно появляющиеся над траншейным бруствером. По ним били из пулеметов, накрывали шрапнелью, глушили фугасами. Само собой, что потери личного состава от попаданий именно в голову чудовищно возросли. Вот тогда-то генералы и забили тревогу.
Первыми свой шлем (каску) разработали французы. Он был назван «Адриана» и поставлен на поток уже в начале 1915 года. Французский шлем собирался из трех частей: колпака, юбки и гребня. Применение защитного шлема значительно снизило потери французов. Количество убитых снизилось примерно на 12–13%, раненых почти на 30%. Такой замечательный результат не мог не остаться незамеченным другими участниками конфликта. Шлем «Адриана» тут же закупили страны-союзники: Великобритания, Россия, Румыния, Италия, Португалия и т. д.
Однако британское военное руководство не удовлетворило качество защиты «Адрианы», и потому было принято решение о создании своего собственного английского шлема. Выбор военных пал на разработку Джона Леопольда Броди. В своей модели Броди принял за основу средневековую железную шляпу Капеллина, в которой англичане сражались на протяжении XI–XVI веков.Шлем получил незатейливое название «Helmet Steel Mk1», что в переводе означает «Шлем стальной первой модификации». Он был цельноштампованный и имел широкие поля. В таком шлеме было хорошо отсиживаться в окопе, ощущая, что будто зонтиком прикрыт сверху, но чертовски неуютно идти в атаку, ведь Mk1 на голове сидел очень высоко, отчего совершенно не защищала виски, уши и затылок. Тем не менее английскую «тарелку» сразу же приняли на вооружение США, Канада и Австралия.
В отличие от своих противников Германия долго не могла определиться с моделью своего шлема, и немецкие солдаты оставались без защиты вплоть до 1916 года. Скорее всего, основательная, не выносящая халтуры Германия просто не желала тратиться на производство второсортных образцов, она ждала, когда оружейники сконструируют что-то по-настоящему стоящее. И это произошло. В начале 1916 года в Ганновере был разработан знаменитый M16 «Stahihelm». В последствии этот шлем стал символом германского солдата как Первой, так и Второй мировой войны. Ее удобство и отменные защитные качества значительно превосходили шлемы противников из стран Антанты.
Одной из основных примет «Stahihelm» стали небольшие «рожки», расположенные в височных областях шлема. Это был отнюдь не дизайнерский изыск и не дань памяти рогатым тевтонским рыцарям. «Рожки» прикрывали вентиляционные отверстия и одновременно с этим являлись частью крепления дополнительного броневого щитка, который навешивался на передней части М16. Именно этот щиток должен был помочь шлему выдержать прямое попадание винтовочной или пулеметной пули. Идея казалась замечательной, если бы не одно небольшое «но»: броня ― выдерживала, человеческая шея ― нет. Иными словами энергия удара была столь высока, что солдат получал серьезную травму шейных позвонков, которая в большинстве случаев приводила к его смерти. С той же самой проблемой столкнулись и другие разработчики защитных шлемов, пытавшиеся лбом ловить мирно пролетавшие рядом пули.
Если говорить о Советской России (а в дальнейшем СССР), то на первых порах ее РККА использовала доставшиеся от царской армии шлемы «Адриана», а также их российские модификации М17 «Sohlberg» (М17 производились на финском заводе «Sohlberg-Oy», отсюда и название). Они оставались на службе вплоть до конца 1930-х годов. Правда следует отметить, что этих раритетов в Красной армии имелось совсем немного, и использовались они в основном на парадах, а после создания в 1936 г. стального шлема СШ-36, были переданы в пожарную охрану, где и служили аж до 1950-х годов.
СШ-36 являлся первым массово выпускавшимся советским шлемом. Он прошел через целый ряд войн и конфликтов, среди которых: гражданская война в Испании, бои на озере Хасан, Халхин-Гол, Польский поход, Зимняя война с Финляндией. СШ-36 создавался по подобию немецкого M16 «Stahihelm», но результаты боевого применения показали, что он во многом уступает своему прототипу. Шлем был громоздким, тяжелым (до 1,3 кг) и при этом легко пробиваемым (толщина стенок всего 1,1 мм). Крупный козырек мешал обзору. Вдобавок к вышеперечисленным недостаткам СШ-36 обладал широкими полями и при сильном ветре или движении на автотранспорте сдувался с головы солдат. Именно поэтому командованием РККА было принято решение о создании нового шлема. Так в 1938–39 гг. на свет появился знаменитый СШ-39, который навсегда останется частью образа советского солдата, сломавшего хребет германскому фашизму.
Новый советский шлем в отличие от СШ-36 изготовлялся из гораздо более прочной легированной броневой стали. Вес его составлял 1,25 кг, толщина стенок ― 1,9 мм. СШ-39 выдерживал попадание с 10 метров пули от револьвера «Наган» (Испытание собственноручно проводил легендарный маршал Семен Михайлович Буденный) и мелких осколков.
В 1940 году СШ-39 получил новое подтулейное устройство (система из ремней, сеток и подкладок, удерживающая шлем на голове и гасящая удары), и с этого момента стал именоваться СШ-40. Стальной шлем СШ-40 до сих пор официально не снят с вооружения Российской армии, тысячи единиц этой защиты так и пылятся на войсковых складах длительного хранения.
Подтулейное устройство в послевоенном советском шлеме меняли еще два раза, в результате чего на свет появлялись модели СШ-54 и СШ-60, соответственно образца 1954 и 1960 годов. И в первой и во второй разработке продолжал применяться все тот же стальной купол, сконструированный еще в далеком 1939.
Подвергнуть изменениям легендарный СШ-39 решились лишь в 1968 году. Именно тогда для нового шлема был применен более прочный броневой сплав, увеличен наклон лобовой стенки купола (что теоретически увеличивало стойкость шлема при попадании осколков), были укорочены отогнутые наружу бортики. СШ-68 и сейчас является основным защитным шлемом ВС России, стран СНГ, Китая, Северной Кореи, Вьетнама, Индии и т. д.
Конечно же, шлем образца 1968 далеко не в полной мере соответствует современным требованиям защиты военнослужащего, но изделие уже изготовлено, им завалены все армейские склады, а значит единственный выход ― произвести его модернизацию. Именно так и появились модели СШ-68М (разработан для Внутренних войск МВД) и СШ-68Н «Заготовка» (разработан для Вооруженных сил РФ). Оба шлема изнутри усилены баллистической тканью арамид, на них установлены современные подтулейные устройства. Хотя масса шлемов и увеличилась почти до 2 кг, зато существенно возросла их прочность. Теперь защита головы стала соответствовать 1-му классу стойкости, а значит, в состоянии выдержать прямое попадание пуль пистолета ПМ и стальных осколков массой около 1 грамм (так называемый стандарт V50), летящих со скоростью 400 м/с.
В настоящий момент производство стальных общевойсковых шлемов (в том числе и СШ-68) практически прекращено. На смену им пришли модели, выполненные по тканево-полимерной технологии, которые гораздо легче, удобнее, а главное лучше защищают от осколков ― основного поражающего фактора современной войны. (По статистике 70-80% всех ранений, полученных личным составом, приходится на осколочные и только оставшиеся 20-30% на пулевые). Именно такие шлемы сейчас массово поступают на оснащение всех армий мира, включая и Российскую.
Первым российским серийным общевойсковым шлемом, изготовленным по тканево-полимерной технологии, стал 6Б7. Шлем разработан и до недавнего времени производился «НИИ Стали» в рамках программ ОКР «Борит» и «Борит-М». Модификация 6Б7-1М продолжает выпускаться Центром высокопрочных материалов «Армоком». Шлем 6Б7 был принят на снабжение армии РФ в 2000 году и стал заменой стальному СШ-68. В первую очередь эти шлемы поступали в части повышенной боеготовности — ВДВ, морская пехота и т. д.
Шлем 6Б7-1М:
Масса ― 1,2 кг
V50 ― 630 м/с
Площадь защиты — 11,5 кв.дм.
Пулестойкость: ПМ с 5 м, ТТ с 50 м (1-й класс защиты)
Материал: органокомпозит на основе волокон Русар
В 2006 году, не снимая с производства 6Б7, «НИИ Стали» создает новый, можно сказать, революционный защитный шлем 6Б27 (модификации: 6Б26 и 6Б28), по своим характеристикам опережающий подавляющее большинство иностранных образцов. Обладая практически той же массой что и 6Б7, новый шлем заметно добавил в стойкости от осколков. В настоящий момент оба эти шлема закупаются армией РФ практически в равных количествах.
Шлем 6Б27, штурмовой:
Масса ― 1,25 кг
V50 ― 700 м/с
Пулестойкость: ПМ с 5 м, ТТ с 40 м (1-й класс защиты)
Шлем 6Б26, общевойсковой:
Масса ― 0,9 кг
V50 ― 600 м/с
Пулестойкость: ПМ с 5 м (1-й класс защиты)
Шлем 6Б28, десантный:
Масса ― 1 кг
V50 ― 600 м/с
Пулестойкость: ПМ с 5 м (1-й класс защиты)
Уникальные защитные качества шлема 6Б27 (6Б26 и 6Б28) обуславливаются оригинальной технологией производства, разработанной специалистами «НИИ Стали». Самый распространенный метод производства тканево-полимерных шлемов ― это когда слои кевлара (или другой баллистической ткани) пропитываются смолой (например, эпоксидной), а затем склеиваются под горячим прессом. Такой способ прост, быстр и технологичен, однако имеет серьезные недостатки. Пропитка кевлара заметно снижает его защитные свойства. Для производства 6Б27 использована другая технология: между слоями защитной ткани прокладываются связующие пленки на основе полиэтилена. Шлем состоит из 34 слоев (см. фото), уложенных в следующем порядке: русар ― 5 слоев, полотно 8601–90 ― 16 слоев, русар ― 10 слоев, армос ― 3 слоя. Весь этот «пирог» при нагревании спекается в единое целое. Единственным минусом такого производства является возросшая почти в полтора раза цена изделия.
Следует также отметить, что в настоящее время «НИИ Стали» работает над созданием нового шлема «Ратник-БШ».
После того, как я ознакомил вас с эволюцией армейского шлема, хочется остановиться на малосерийных моделях, созданных для защиты бойцов различных спецподразделений. Как в России, так и за рубежом, таких шлемов создано превеликое множество, поэтому говорить о них можно очень долго. Ограниченный рамками небольшой статьи, я хочу привести лишь основные данные по самым известным отечественным разработкам.
Шлем «Алтын»
Эксплуатация: 1984 ― настоящее время
Производство: прекращено
Корпус: титан 4 мм
поздние модели ― титан 3 мм с арамидным подпором
Конструкция: купол цельный, без швов, радиогарнитура
Масса: 3,5 — 4 кг
Класс защиты: купол ― 2-й
забрало ― 1-й
Использование: ФСБ, ранее КГБ СССР
Примечание: «Алтын» ― легендарный российский (советский) шлем. Его купол и забрало изготовлялись в НИИ Стали, сборку осуществляли только специалисты КГБ СССР. «Алтын» входил в экипировку групп «А», «В» и «С». Применялся при спецоперациях в Афганистане и Чечне.
Практически точной копией «Алтына» является защитный шлем К6-3, который НИИ Стали выпускал с начала 1990-х и вплоть до 2014 года. Изменив название шлема, производитель избавился от контроля КГБ (ФСБ) и тем самым получил возможность осуществлять конечную сборку шлемов, а затем продавать их другим силовым структурам и охранным организациям.
Отличии К6-3 от «Алтына» очень невелики:
— отсутствие радиогарнитуры
— крепление визора усилено и выполнено в виде титанового кожуха (как у «Рыси»)
— ограничители забрала приклепаны, а не закреплены винтами.
Шлем «Маска-1»
Эксплуатация: 1991 ― настоящее время
Производство: прекращено
Корпус: броневая сталь
Забрало: 1. цельное из прозрачного поликарбоната
2. стальное с шестиугольным поликарбонатным визором
Конструкция: купол цельный
Масса: 2,6 кг ― без забрала
3,6 кг ― с цельным забралом из поликарбоната
4, 12 кг ― с забралом из стали с поликарбонатным визором
Класс защиты: купол ― 2-й
забрало ― 1-й
Площадь защиты: 13 кв. дм по 2 классу
Модификации: 1. «Маска-1Щ» ― забрало со щелью, без стекла
2. «Маска-1Р» ― оборудован радиогарнитурой
Использование: МВД, ФСБ, Министерство обороны РФ
Примечание: Шлем «Маска-1» получил самое широкое распространение.
Шлем СТШ-81 «Сфера»
Эксплуатация: 1981 ― настоящее время
Производство: прекращено, производится лишь ССШ-94 «Сфера-С»
Корпус: титан 3 мм
Конструкция: купол образуют три отдельных бронеэлемента, размещенных в карманах спецчехла. Забрало не предусмотрено.
Масса: 2,3 кг
Класс защиты: 2-й
Площадь защиты: 10 кв. дм по 2 классу
Модификации: 1. ССШ-94 «Сфера-С» ― титановые бронеэлементы заменены на стальные. Масса увеличилась до 3,5 кг
2. » Сфера-П» ― титановые бронеэлементы заменены на тонкие стальные (0,7 мм). Масса уменьшилась до 1,6 кг. От огнестрельного оружия не защищает, только от механических ударов.
Использование: МВД, Внутренние войска.
Примечание: Отсутствие у «Сферы» целостного купола часто приводит к серьезным черепно-мозговым травмам даже в том случае если шлем остается не пробитым. Быстрый износ спецчехла способствует смещению бронеэлементов, а, следовательно, снижению качества защиты.
Шлем ЗШ-1
Эксплуатация: середина 1990-х ― настоящее время
Производство: производится НПП КлАСС
Корпус: композит, арамид
Забрало: цельное из прозрачного поликарбоната
Конструкция: купол цельный
Масса: 1,3/1,5 кг ― без забрала (приведены значения для 2-х размеров)
1,6/1,8 кг ― с забралом (приведены значения для 2-х размеров)
Класс защиты: купол ―1-й
забрало ― противоударное
Площадь защиты: 13,8/14,5 кв. дм (приведены значения для 2-х размеров)
Модификации: радиофицированная модель
Использование: МВД, Внутренние войска
Примечание: шлем ЗШ-1 выпускается в трех раскрасках: черная, зеленая, камуфляж. Для экипировки подразделений Внутренних войск чаще всего используется ЗШ-1 без забрала.
Шлем ЗШ-1-2
Эксплуатация: 2007 ― настоящее время
Производство: производится НПП КлАСС
Корпус: бронеалюминий с арамидным подпором
Забрало: бронестекло на стальных креплениях
Конструкция: купол цельный
Масса: 3,5/3,8 кг (приведены значения для 2-х размеров)
Класс защиты: купол ― 2-й
забрало ― 1-й
Площадь защиты: 13,6/15,0 кв. дм (приведены значения для 2-х размеров)
светопропускающая часть забрала ― 3,5 кв. дм
Модификации: радиофицированная модель
Использование: МВД, Внутренние войска
Примечание: Шлем ЗШ-1-2 создавался для замены «Маски-1». Оба этих шлема являются продукцией НПП КлАСС, которые в своей последней разработке полностью сохранило форму ранней модели. Однако за счет применения новых материалов шлем ЗШ-1-2 обладает куда большим запасом прочности.
Шлем «Витязь-С»
Эксплуатация: конец 1980-х ― настоящее время
Производство: прекращено
Корпус: броневая сталь
Забрало: броневая сталь, визор ― пакет из поликарбоната и бронестекла
Конструкция: купол цельный, без швов.
Масса: 4,5 кг
Класс защиты: купол ― 2-й
забрало ― 2-й
Модификации: «Витязь-С» без забрала, при этом масса ― 3,2 кг
Использование: МВД, ФСБ (КГБ СССР)
Примечание: Шлем «Витязь-С» выпускался в очень ограниченном количестве. Это один из немногих шлемов, обеспечивающих защиту забрала по 2 классу. Благодаря этому качеству шлем «Витязь-С» до сих пор выбирают «первые номера», иными словами бойцы, идущие на штурм впереди. Применялся в Чечне.
Шлем «Рысь-Т»
Эксплуатация: 2007 ― настоящее время
Производство: производится НИИ Стали
Корпус: титан (индекс «Т» в названии), арамидный подпор
Забрало: титан с кварцевым бронестеклом
Конструкция: цельноштампованный купол, забрало, радиогарнитура
Масса: 2,5 кг ― без забрала
3,7 кг ― с забралом и радиогарнитурой
Класс защиты: купол ― 2-й
забрало ― 1-й (по спецзаказу 2-й класс)
Площадь защиты: 18 кв. дм с забралом
Модификации: «Рысь-А» — оболочка из бронеалюминия (индекс «А» в названии) и арамидный подпор
Использование: МВД, ФСБ
Примечание: Шлем «Рысь» является дальнейшим развитием шлема «Алтын». Предполагается, что титановые шлемы должны использоваться в подразделениях выполняющих боевые задачи, алюминиевые — полицейские. Однако из неофициальных источников известно, что спецназ МВД «Рысь» экипировался шлемами в титановом исполнении.
voentorg23.ru
Спецназ ФСБ получил ультралегкий сверхпрочный шлем
Спецназ Федеральной службы безопасности (ФСБ) получил сверхлегкие анатомические боевые шлемы «Спартанец». Новинка, разработанная и выпускающаяся компанией «5.45 Design», весит всего 1,5 кг. «Спартанец» используется спецназовцами при выполнении разведывательных действий и поисково–спасательных операций в лесах и горах. Как рассказали «Известиям» действующие сотрудники российских спецподразделений, из–за неудобства штатных боевых шлемов сейчас для таких задач российские спецназовцы применяют спортивные изделия.
В отличие от гражданских шлемов «Спартанец» выдерживает удары осколков и рикошеты пуль. Благодаря особой системе фиксации шлем плотно прилегает к голове, даже если боец висит вниз головой. При этом «Спартанец» не мешает при стрельбе стоя и лежа, позволяет безопасно перемещаться по горно-лесистой местности, совершать прыжки с парашютом, спускаться по веревкам с вертолетов.
— Мы завершили испытания и начали поставку шлемов военнослужащим Центра специального назначения ФСБ, — рассказал «Известиям» директор по развитию проекта «5.45 Design» Иван Лобанов, ветеран управления «А» Центра специального назначения ФСБ России. — Сейчас «Спартанец» проходит испытания в составе экипировки подразделений Федеральной службы охраны и Сил специальных операций Минобороны.
Шлем «Спартанец» выполнен из сверхпрочного углепластика — карбона. Поэтому он и защищает от легких осколков. Это принципиально отличает его от обычных спортивных пластиковых шлемов. Вес изделия всего 1,5 кг. Это позволяет не снимать его с головы до восьми часов. При этом он хорошо вентилируется, что делает его ношение комфортным при температуре до +20 градусов по Цельсию и влажности до 90%.
Фото: ГК «Кондор»/allmulticam.ru
Спереди и с боков шлема расположены специальные рельсовые крепления. Они нужны для быстрой установки и снятия приборов ночного видения, тактических фонарей, наушников, очков и другого спецоборудования. А чтобы ночью военнослужащего не поразили свои же сослуживцы, на головной убор с затылка и боков устанавливаются специальные опознавательные знаки, видимые только в прибор ночного видения.
Как рассказали «Известиям» действующие бойцы российских спецподразделений, штатные российские боевые шлемы достаточно громоздкие и плохо сидят на голове. А при длительном ношении негативно действуют на шею и позвоночник.
— Наши штатные шлемы «Алтын», «Рысь» или ЗШ нужны при штурме домов, — отметил один из собеседников. — Они выдерживают попадания пуль, осколков гранат. Но эти шлемы весят по пять-семь килограммов. Через несколько часов ношения их надо снимать, иначе страдают мышцы и позвоночник. Но штурмовые действия — это не все задачи, которые стоят перед спецназовцами. Мы ведем поиск в горах и лесах, действуем в тылу врага. Совершаем переходы по 10–12 часов. При этом в любой момент может начаться боестолкновение. Но шлемы нужны не только для защиты от пуль, но и чтобы уберечь голову от травм.
По словам бойца–спецназовца, сейчас для таких задач закупаются обычные легкие спортивные шлемы.
Первыми спортивные шлемы для действий на пересеченной местности и в горах начали использовать американские спецподразделения Delta и DEVGRU. В начале 1990–х годов Пентагон закупил пластиковые хоккейные шлемы черного цвета. В них американские спецназовцы действовали в тылу иракских войск во время «Бури в пустыне» и вели городские бои в Могадишо в 1993 году. Сейчас у каждого спецназовца Delta и DEVGRU, помимо штурмового шлема с максимальной защитой, есть легкий пластиковый шлем.
Подпишитесь на нас Вконтакте
www.globalwarnews.ru
