Создание «Шилки»

Закрытые страницы истории нашей фирмы постепенно начинают приоткрываться. Появилась возможность говорить и писать о вещах, на которых ранее лежала печать государственной тайны. Сегодня мы хотим рассказать историю создания прицельного комплекса легендарной зенитной самоходной установки «Шилка», принятой на вооружение ровно 40 лет назад (богат нынешний год на юбилеи!). Перед вами — небольшой очерк, написанный двумя ветеранами нашей фирмы, принимавшими участие в создании всемирно известной самоходки — Лидией Ростовиковой и Елизаветой Спицыной.


С развитием воздушного флота перед специалистами встала задача создания средств защиты наземных войск от налетов вражеской авиации. В годы Первой мировой войны в ряде европейских государств, в том числе и в России, были приняты на вооружение зенитные пушки, которые по мере развития техники постоянно совершенствовались. Создавались целые зенитные артиллерийские комплексы.

Впоследствии было признано, что наиболее успешно с задачами защиты войск, находящихся на марше, от вражеских самолетов справится артиллерия на подвижных самоходных шасси. Итоги Второй мировой войны позволили сделать вывод, что традиционные зенитные орудия достаточно эффективны в борьбе с самолетами, летающими на средних и больших высотах, но непригодны для стрельбы по низколетящим целям, обладающим большой скоростью, так как в этом случае самолет мгновенно выходит за пределы сферы обстрела. Кроме того, разрывы снарядов орудий большого калибра (например, 76 мм и 85 мм) на малых высотах могут нанести значительный урон своим же войскам.

С возрастанием живучести и скорости самолетов снизилась и эффективность автоматических зенитных пушек малого калибра — 25 и 37 мм. Кроме того, из-за увеличения скорости воздушных целей в несколько раз повысился расход снарядов на один сбитый самолет.

В итоге сформировалось мнение, что для борьбы с низколетящими целями наиболее целесообразно создание установки с автоматической пушкой малого калибра и высокой скорострельностью. Это должно позволить вести огонь большой кучности при точном наведении в течение тех очень коротких промежутков времени, когда самолет находится в зоне поражения. Подобная установка должна быстро изменять наводку, чтобы следить за целью, движущейся с большими угловыми скоростями. Больше всего для этого подходила многоствольная установка, обладающая гораздо большей, чем одноствольное орудие, массой секундного залпа, установленная на самоходном шасси.

В 1955 году ОКБ предприятия п/я 825 (так назывался завод «Прогресс», вошедший впоследствии в состав ЛОМО), руководимому начальником ОКБ Виктором Эрнестовичем Пиккелем, было выдано техническое задание на проведение НИР «Топаз». По результатам этой разработки должен был решаться вопрос о возможности создания автоматической всепогодной артустановки на самоходном шасси для стрельбы по воздушным целям, которая обеспечивала бы высокую эффективность поражения низколетящих воздушных целей со скоростями до 400 м/с.

В.Э. Пиккель

В процессе выполнения этой работы коллективом ОКБ п/я 825 под руководством главного конструктора В.Э. Пикеля и заместителя главного конструктора В.Б. Перепеловского был решен ряд задач в целях обеспечения эффективности разрабатываемой артустановки. В частности, был произведен выбор шасси, определены тип зенитной установки, предельный вес устанавливаемой на шасси аппаратуры управления стрельбой, тип обслуживаемых установкой целей, а также принцип обеспечения ее всепогодности. За этим последовал выбор контрагентов и элементной базы.

В ходе конструкторских проработок, произведенных под руководством лауреата Сталинской премии ведущего конструктора Л.М. Браудзе, было определено наиболее оптимальное размещение всех элементов прицельного комплекса: антенны РЛС, стволов зенитной устновки, приводов наведения антенны, элементов стабилизации на одном вращающемся основании. При этом достаточно остроумно решался вопрос развязки визирной и орудийной линии установки.

Основными авторами и идеологами проекта были В.Э. Пиккель, В.Б. Перепеловский, В.А. Кузьмичев, А.Д. Забежинский, А. Венцов, Л.К. Ростовикова, В. Поволочко, Н.И. Кулешов, Б. Соколов и др.

В.Б. Перепеловский

Были разработаны формульная и структурная схемы комплекса, которые легли в основу ОКР по созданию радиоприборного комплекса «Тобол». В качестве цели работы была заявлена «Разработка и создание всепогодного комплекса «Тобол» для ЗСУ-23-4 «Шилка».

В 1957 году, после рассмотрения и оценки материалов по НИР «Топаз», представленных заказчику п/я 825, ему было выдано техническое задание на проведение ОКР «Тобол». Оно предусматривало разработку техдокументации и изготовление опытного образца приборного комплекса, параметры которого были определены предыдущей НИР «Топаз». В приборный комплекс входили элементы стабилизации визирной и орудийной линий, системы определения текущих и упрежденных координат цели, приводы наведения антенны РЛС.


Составные части ЗСУ были поставлены контрагентами на предприятие п/я 825, где была проведена общая сборка и согласование составных частей между собой.

В 1960 году на территории Ленинградской области были проведены заводские полигонные испытания ЗСУ-23-4, по результатам которых опытный образец был предъявлен на государственные испытания и отправлен на артиллерийский полигон Донгузский.

В феврале 1961 г. туда отправились специалисты завода (Н.А. Козлов, Ю.К. Яковлев, В.Г. Рожков, В.Д. Иванов, Н.С. Рябенко, О.С. Захаров) для подготовки к проведению испытаний и предъявлению ЗСУ комиссии. Летом 1961 г. они были успешно проведены.

Следует отметить, что одновременно с ЗСУ-23-4 проходил испытания опытный образец ЗСУ, разработанный Государственным центральным научно-исследовательским институтом ЦНИИ-20, которому в 1957 г. также было выдано техническое задание на разработку ЗСУ («Енисей»). Но по результатам государственных испытаний это изделие на вооружение принято не было.

В 1962 г. «Шилка» была принята на вооружение и было организовано ее серийное производство на заводах ряда городов СССР.

На протяжении двух лет (1963-1964 гг.) бригады специалистов ЛОМО из СКБ 17-18 и цехов выезжали на эти заводы для налаживания серийного выпуска и отработки технической документации на изделие.

Два первых серийных образца ЗСУ-23-4 «Шилка» в 1964 году проходили натурные испытания стрельбой по радиоуправляемой модели (РУМ) для определения эффективности стрельбы. Впервые в практике мировой зенитной артиллерии одной из «Шилок» РУМ была сбита — испытания закончились блестяще!

В 1967 году решением ЦК КПСС и СМ СССР за заслуги в области специального приборостроения Государственная премия СССР была присуждена Главному конструктору приборного комплекса ЗСУ-23-4 Виктору Эрнестовичу Пиккелю и его заместителю Всеволоду Борисовичу Перепеловскому, а также ряду специалистов серийных заводов и заказчиков. По их инициативе и при их активном участии была начата и выполнена работа по созданию «Шилки».

В 1985 г. в немецком журнале «Солдат и техника» была помещена заметка, в которой есть такая фраза: «В СССР прекращен серийный выпуск ЗСУ-23-4, который продолжался 20 лет. Но несмотря на это, установка ЗСУ-23-4 до настоящего времени считается лучшим средством борьбы со скоростными низколетящими целями».


Сотрудники предприятия, участвовавшие в создании «Шилки»

Л. Ростовикова, Е. Спицына
Материал предоставлен: Николай Власов, ОАО «ЛОМО»

Атакует… зенитка

Сначала вспыхивали голубые рапиры прожекторов. Прорезая кромешную тьму, лучи начинали хаотичный бег по ночному небосводу. Затем как по команде сходились вдруг в ослепительную точку, цепко удерживая в ней фашистского стервятника. Тотчас десятки огненных трасс устремлялись к обнаруженному бомбардировщику, высоко в небе вспыхивали огоньки разрывов. И вот уже вражеский самолет, оставляя за собой дымный шлейф, устремляется к земле. Следует удар, и гулкий взрыв неиспользованных бомб раскатывается окрест…

Так действовали советские зенитчики в период Великой Отечественной при обороне многих наших городов от налетов бомбардировщиков люфтваффе. Кстати, наивысшая плотность зенитной артиллерии при защите, например, Москвы, Ленинграда и Баку была в 8 — 10 раз больше, чем при обороне Берлина и Лондона. А всего за годы войны наша зенитная артиллерия — уничтожила более 23 тысяч вражеских самолетов, и это говорит не только о самоотверженных и умелых действиях огневых расчетов, их высоком воинском мастерстве, но и о прекрасных боевых качествах отечественной зенитной артиллерии.

Немало артиллерийских зенитных систем создали советские конструкторы и в послевоенные годы. Различные образцы такого рода орудий, в полной мере отвечающих современным требованиям ведения боевых действий, находятся на вооружении Советской Армии и Военно-Морского Флота и в настоящее время.

…Клубится пыль над полевой дорогой. Войска совершают длительный марш — так предписано планом учения. Нескончаемым потоком движутся колонны военной техники: танки, бронетранспортеры, боевые машины пехоты, артиллерийские тягачи, ракетные установки — все они должны прибыть в указанные места в точно рассчитанное время.

И вдруг — команда: «Воздух!»

Но колонны не останавливаются, более того, они наращивают скорость, увеличивая дистанции между машинами. У некоторых из них зашевелились массивные башни, стволы резко пошли вверх, и вот уже в сплошной грохочущий гул сливаются выстрелы… Это ведут огонь по «противнику» зенитные установки ЗСУ-23-4, прикрывая в движении колонны войск.

Прежде чем начать рассказ об этой интересной- бронированной машине, совершим экскурсию в… тир, да-да, в обычный тир. наверняка каждый мальчишка когда-то стрелял из пневматической винтовки. Многие, видимо, пытались поразить и движущиеся мишени. Но мало кто задумывался, что мозг в этой ситуации за доли секунды просчитывает сложнейшую математическую задачу. Военные инженеры говорят, что при этом решается прогностическая задача о сближении и встрече двух тел, движущихся в трехмерном пространстве. Применительно к тиру — крошечной свинцовой пульки и мишени. А казалось бы, так просто; поймал движущуюся мишень на мушку, вынес точку прицеливания и быстро, но плавно нажал на спусковой крючок.

При небольших скоростях движения мишени попасть в нее можно всего одной пулей. Но чтобы поразить, например, летящую цель (вспомните так называемую стендовую стрельбу, когда спортсмены стреляют по тарелочкам, запускаемым с большой скоростью специальным устройством), одной пули недостаточно. По такой цели стреляют сразу несколькими — зарядом дроби.

В самом деле, перемещающийся в пространстве объемный заряд состоит из десятков поражающих элементов. Стоит одному из них зацепить тарелку — и цель поражена.

Все эти, казалось бы, отвлеченные рассуждения нам понадобились, чтобы выяснить: как попасть в скоростную воздушную цель, например в современный истребитель-бомбардировщик, скорость полета которого может превышать 2000 км/ч! Действительно, задача эта трудная.

Серьезные технические условия приходится учитывать конструкторам зенитного оружия. Однако при всей сложности проблемы инженеры решают ее, используя, если можно так выразиться, «охотничий» принцип. Зенитное орудие должно быть скорострельным и по возможности многоствольным. А управление им настолько совершенным, чтобы в очень короткий промежуток времени можно было произвести по цели наибольшее количество прицельных выстрелов. Только это позволит достичь максимальной вероятности поражения.

Следует отметить, что зенитное оружие появилось с возникновением авиации — ведь уже в начале первой мировой войны самолеты противника представляли реальную угрозу и для войск, и для тыловых объектов. Первоначально борьбу с боевыми аэропланами вели с помощью обычных орудий или пулеметов, устанавливая их в специальных устройствах так, чтобы они могли стрелять вверх. Эти меры оказались малоэффективными, вот почему впоследствии началась разработка зенитной артиллерии. Примером может служить 76-мм зенитная пушка, созданная русскими конструкторами в 1915 году на Путиловском заводе.

Одновременно с развитием средств воздушного нападения совершенствовалась и зенитная артиллерия. Больших успехов добились советские оружейники, создавшие перед Великой Отечественной войной зенитные пушки с высокой эффективностью ведения огня. Увеличилась и его плотность, а борьба с самолетами противника стала возможна не только днем, но и ночью.

В послевоенные годы зенитная артиллерия еще более усовершенствовалась за счет появления ракетного оружия. Одно время даже казалось, что с наступлением эпохи сверхскоростных и сверхвысотных самолетов ствольные установки отжили свой век. Однако ствол и ракета отнюдь не отрицали друг друга, просто потребовалось разграничить области их применения…

Теперь подробнее расскажем о ЗСУ-23-4. Это зенитная самоходная установка, цифра 23 означает калибр ее пушек в миллиметрах, 4 — количество стволов.

Предназначена установка для обеспечения противовоздушной защиты различных объектов, боевых порядков войск во встречном бою, колонн на марше от самолетов противника, летящих на высотах 1500 м. ЗСУ-23-4 может вести огонь и по наземным целям, причем столь же успешно, как и по воздушным. При этом дальность эффективного огня составляет 2500м.

Основой огневой мощи самоходной установки является учетверенная 23-мм автоматическая зенитная пушка. Темп стрельбы — 3400 выстрелов в минуту, то есть каждую секунду Навстречу врагу устремляется поток из 56 снарядов! Или, если принять массу каждого из снарядов равной 0,2 кг секундный поток этой лавины металла составляет около 11 кг.

Как правило, стрельба ведется короткими очередями — 3 — 5 или 5 — 10 выстрелов на каждый ствол, а если цель скоростная, то до 50 выстрелов на ствол. Это и дает возможность создать высокую плотность огня в районе цели для надежного ее поражения.

Боекомплект состоит из 2 тысяч выстрелов, причем снаряды применяются двух типов — осколочно-фугасные и бронебойно-зажигательные. Питание стволов ленточное. Интересно, что ленты снаряжаются в строго определенном порядке — на три осколочно-фугасных снаряда приходится один бронебойно-зажигательный.

Скорость современных самолетов настолько высока, что без надежной и быстродействующей аппаратуры прицеливания даже самым современным зенитным орудиям не обойтись. Именно такую имеет -ЗСУ-23-4. Точные приборы непрерывно решают ту самую прогностическую задачу встречи, о которой шла речь в примере о стрельбе из пневматической винтовки по движущейся мишени. У самоходной зенитной установки стволы также направляются не в ту точку, где в момент выстрела находится воздушная цель, а в другую, называемую упрежденной. Она лежит впереди — на пути движения цели. И в эту точку снаряд должен попасть одновременно с нею. Характерно, что ЗСУ стреляет без пристрелки — каждая очередь рассчитывается и ведется, как I если бы это каждый раз была новая цель. Причем сразу на поражение.

Но прежде, чем поражать цель, ее надо обнаружить. Эта задача возложена на РЛС — радиолокационную станцию. Она ведет поиск цели, обнаруживает ее и затем автоматически сопровождает воздушного противника. РЛС к тому же помогает определять координаты цели и дальность до нее.

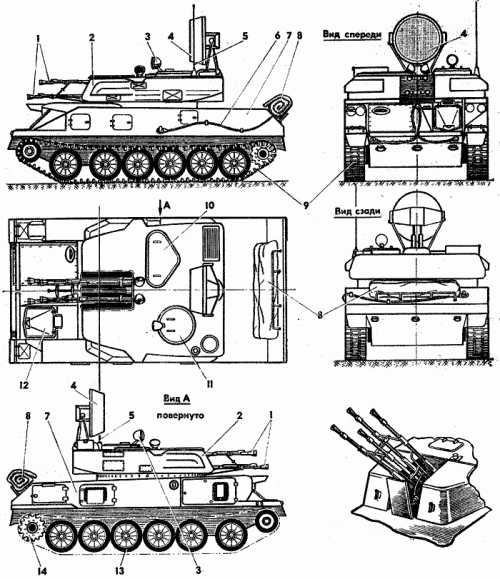

Антенна радиолокационной станции хорошо видна на рисунках самоходной зенитки — она установлена на специальной колонке над башней. Это параболическое «зеркало», но наблюдатель видит на башне лишь плоский цилиндр («шайбу») — кожух антенны из радиопрозрачного материала, защищающий ее от повреждений и атмосферных осадков.

Саму же задачу прицеливания решает СРП — счетно-решающий прибор, своего рода мозг зенитной установки. В сущности, это малогабаритная бортовая электронно-вычислительная машина, которая и решает прогностическую задачу. Или, как говорят военные инженеры, СРП вырабатывает углы упреждения при наведении пушки на движущуюся цель. Вот так образуется линия выстрела.

Несколько слов о группе приборов, образующих систему стабилизации линии визирования линии выстрела. Эффективность их действия такова, что, как бы ни бросало ЗСУ из стороны в сторону при движении, например, на проселочной дороге, как бы ни трясла, антенна РЛС продолжает отслеживать цель, и стволы пушки точно направлены по линии выстрела. Дело в том, что автоматика запоминает первоначальную наводку антенны РЛС и пушки» и одновременно стабилизирует их в двух плоскостях наведения — горизонтальной и вертикальной. Следовательно, «самоходка» способна вести точную прицельную стрельбу во время движения с той же эффективностью, как и с места.

Кстати, на точность ведения огня не влияют ни атмосферные условия (туман, плохая видимость), ни время суток. Благодаря радиолокационной станции зенитная установка работоспособна при любых метеорологических условиях. И передвигаться она может даже в полной темноте — инфракрасный прибор обеспечивает видимость На расстоянии 200 — 250 м.

Экипаж состоит всего из четырех человек: командир, механик-водитель, оператор поиска (наводчик) и оператор дальности. Конструкторы очень удачно скомпоновали ЗСУ, продумали условия работы экипажа. Например, чтобы перевести пушку из походного положения в боевое, покидать установку не надо. Эта операция выполняется непосредственно с места командиром или оператором поиска. Они же управляют пушкой и ведут стрельбу. Следует отметить, что многое здесь позаимствовано от танка — это и понятно: «самоходка» тоже бронированная гусеничная машина. В частности, она снабжена навигационной танковой аппаратурой чтобы командир мог постоянно контролировать местоположение и пройденный ЗСУ путь, а также, не выходя из машины, ориентироваться на местности и прокладывать курсы движения по карте,

Теперь об обеспечении безопасности членов экипажа. Люди отделены от пушки вертикальной броневой перегородкой, которая защищает от пуль и осколков, а также от пламени и пороховых газов. Особое внимание уделено функционированию и боевым действиям машины в условиях применения противником ядерного оружия: в конструкцию ЗСУ-23-4 включены аппаратура противоатомной защиты и противопожарное оборудование. О микроклимате внутри зенитки заботится ФВУ — фильтровентиляционная установка, способная очищать забортный воздух от радиоактивной пыли. Она же создает внутри боевой машины избыточное давление, что не позволяет загрязненному воздуху попасть внутрь через возможные щели.

Достаточно высоки надежность и живучесть установки. Ее узлы представляют собой весьма совершенные и надежные механизмы, она бронирована. Маневренные качества машины сравнимы с соответствующими характеристиками танков.

В заключение попробуем смоделировать эпизод боя в современных условиях. Представьте, что ЗСУ-23-4 прикрывает колонну войск на марше. Но вот РЛС, непрерывно ведущая круговой поиск, обнаруживает воздушную цель. Кто это? Свой или чужой? Тотчас следует запрос о принадлежности самолета, и, если ответа на него нет, решение командира будет единственным — огонь!

Но противник хитрит, маневрирует, атакует зенитчиков. И вот в самый разгар боя осколком срезает антенну радиолокационной станции. Казалось бы, «ослепленная» зенитка полностью выведена из строя, однако конструкторами предусмотрена и эта, и даже еще более сложные ситуации. Может отказать радиолокационная станция, счетно-решающий прибор и даже система стабилизации — установка все равно будет боеспособной. Оператор поиска (наводчик) будет вести огонь, используя зенитный прицел-дублер, а упреждения вводить по ракурсным кольцам.

Вот в основном и все о боевой машине ЗСУ-23-4. Советские воины умело управляют современной техникой, овладевая такими воинскими специальностями, которые появились в последнее время в результате научно-технической революции. Четкость и согласованность их работы позволяют им успешно противостоять практически любому воздушному противнику.

topwar.ru

ЗСУ-23-4 «Шилка» — War Thunder Wiki

ЗСУ-23-4 «Шилка»

Основные характеристики

Кратко

Подробно

8.0/8.0/8.0БР

4 человекЭкипаж

Подвижность

21,0 тоннМасса

5 вперёд
1 назадКПП

Вооружение

2 000 снарядовбоезапас

500 снарядовразмер обоймы

850 выстрелов/минскорострельность

-4.5° / 85°УВН

двухплоскостнойстабилизатор

Экономика

380 000 исследование990 000 покупка1 600 / 2 075/1 020 / 1 322/10 830 / 14 046ремонт280 000 обучение экипажа990 000 эксперты2 000 асыx 2,00 награда за бой

Описание

ЗСУ-23-4 «Шилка»


В конце 50-х гг. после принятия на вооружение Советской Армии высокоточных зенитных ракет, зарубежным авиационным специалистам срочно пришлось разрабатывать новую тактику: пилотам было предложено летать на предельно малой высоте, чтобы избежать обнаружения новыми средствами ПВО. В этот период штатной системой противовоздушной обороны войск являлась ЗСУ-57-2, но она не могла справиться с новой задачей, поэтому понадобилось срочно разработать более современную зенитную самоходную установку. Такая машина появилась в 1964 году. Это была ЗСУ-23-4 «Шилка».

Предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальности до 2500 м и высотах до 1500 м, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 м с места, с короткой остановки и в движении. В СССР входила в состав подразделений ПВО сухопутных войск полкового звена.

Основные характеристики

Бронезащита и живучесть

Шилка в парке Победы

Практически по всей проекции «Шилка» защищена бронелистами толщиной 15 мм. Три из четырёх членов экипажа находится в башне, прямо за боекомплектом, занимающий всю переднюю часть башни. Также рядом с механиком-водителем находится значительный по размерам топливный бак. Всё это не позволяет продержаться хоть сколько-то долго против любых противников: каморные снаряды будут взводится, уничтожая модули и нанося критические повреждения членам экипажа; кумулятивные снаряды будут детонировать топливные баки и боеукладку; крупнокалиберные пулемёты пробивают слабую броню и повреждают членов экипажа, а самолёты (если, конечно, смогут достать «Шилку» в силу определённых обстоятельств) способны своим курсовым вооружением достаточно быстро уничтожить машину.

Встреча вражеского танка на поле боя скорее всего окажется фатальной для «Шилки». Единственное, что можно попытаться сделать против столь бронированных целей — попытаться сбить им гусеницы и повредить ствол. И если гусеницы повреждаются достаточно быстро, то для многих стволов у «Шилки» не хватает мощности снарядов для их повреждения.

Из-за всего перечисленного выше следует сделать вывод, что «Шилка» — техника не второй и даже не третьей линии — ей следует оставаться в укрытии домов, холмов, других препятствий от вражеской наземной техники и сконцентрироваться на уничтожении вражеской авиации, не отвлекаясь на наземную.

Подвижность

Шилка имеет достаточно посредственную подвижность и мобильность — удельная мощность составляет 14.7 лошадиных сил на тонну. Для некоторых танков такой относительно низкий показатель был бы недостатком, но для ЗСУ подвижность является наименее важной характеристикой, поэтому его можно опустить и не рассматривать как недостаток. Большинство безопасных позиций, с которых можно эффективно контролировать небо над полем боя зачастую находится неподалёку от точек возрождения, поэтому нужды в лучшей подвижности нету.

Вооружение

Четыре 23-мм пушки АЗП-23 со скорострельностью 850 выстрелов в минуту каждая (общая скорострельность достигает 3400 выстрелов в минуту) и высокой начальной скоростью полёта снаряда (980 метров в секунду) способны выставить перед вражеским самолётом стальной град из мощных снарядов, несколько попаданий которых способны уничтожить малый по размерам самолёт либо нанести серьёзный ущерб среднему и большому, а прямое попадание в крыло фугасного снаряда наверняка собьёт противника.

Боекомплект состоит из 2000 снарядов, которые, однако могут быть израсходованы за непрерывные ~30 секунд стрельбы из-за высокой скорострельности. Стрельбу следует вести короткими очередями, делая поправки по направлению и скорости противника дабы не истратить весь боекомплект слишком быстро. Перезарядка боекомплекта на точке осуществляется на порядок быстрее своих собратьев других наций — всего ~25 секунд. Для примера: у M163 Vulcan боекомплект незначительно вместительней, чем у Шилки — 2200 снарядов, однако он поделен на две ленты по 1100 снарядов в каждой и после израсходования половины боекомплекта необходима длительная перезарядка, а пополнение боекомплекта на точке занимает несопоставимо больше времени — примерно 50-60 секунд, как и у британской зенитки Falcon’a.

На выбор доступны три ленты для пушек:

  • Стандартная: БЗТ — ОФЗТ;
  • ОФЗТ: ОФЗТ — ОФЗТ — ОФЗТ — БЗТ;
  • БЗТ: БЗТ — БЗТ — БЗТ — ОФЗТ.

Расшифровка:

  • БЗТ — Бронебойный зажигательный трассирующий снаряд;
  • ОФЗТ — Осколочно-фугасный зажигательный трассирующий снаряд.

Максимальный показатель пробития снаряда БЗТ составляет всего 46 мм, чего зачастую исключительно не достаточно для хоть сколько-то эффективной борьбы с наземной техникой противника, а урон по воздушным целям незначителен (по сравнению с фугасным снарядом), хотя и высок шанс поджога. Приоритетными являются первые две ленты — стандартная, в случае менее точной стрельбы, дабы иметь больше шанса поджечь противника, чтобы тот не ушёл и ОФЗТ для более высокого навыка стрельбы из-за лучшей эффективности снарядов ОФЗТ по воздушным целям. Последняя лента (БЗТ) не имеет какой-либо полезной особенности чтобы её использовать.

Применение в бою

Из-за возможности вылета на самолёте противником в любой момент, в аркадном режиме имеет смысл с самого начала боя брать «Шилку», занимать прикрытую от вражеской наземной техники позицию и прикрывать союзников от штурмовиков и бомбардировщиков противника. Позицию следует подобрать такую, чтобы противнику не был виден аркадный маркер над вашей техникой. Обычно такие позиции есть на точке возрождения либо где-то неподалёку неё. Маркер упреждения хорошо поможет в наведении по самолётам противника, хотя из-за повышенной манёвренности, попасть по вёрткой цели становится на порядок сложнее (чем в РБ или СБ). Для собственной защиты следует опасаться не только штурмовиков и бомбардировщиков, а также и истребителей без подвесного вооружения — на столь высоком уровне боёв истребители имеют мощное курсовое вооружение, способное без особого труда поразить лёгкую броню «Шилки».

Из-за ограничения реалистичного режима на вылет самолётов, некоторое время после начала боя небо будет чистым (а в совсем редких случаях у противника вообще не будет самолётов) и потребность в «Шилке» отпадает. Гораздо более рациональным будет использовать первой техникой танк, принося таким образом несоизмеримо большую пользу своей команде из-за невозможности «Шилки» хоть сколько-то эффективно бороться основной массой наземной техники из-за малого показателя пробития её снарядов. Если же к моменту потери первой техники у противника были замечены воздушные цели — можно смело брать «Шилку» и занимать позицию, с которой будет возможность эффективно наблюдать за небом около поля боя, оставаясь недосягаемым для наземной техники противника — это либо двор, окружённый низкими домами, либо впадина в холмистой местности, а на крайний случай подойдёт и просто точка возрождения. Идеальным будет позиция, с которой открывается отличный обзор на направление к вражескому аэродрому — в таком случае самолёт противника будет замечен заранее и наблюдать за ним до дистанции открытия огня будет значительно проще.

Большинство противников на данном ранге уже имеют самолёты высокого уровня, многие — реактивные, с высокой скоростью полёта, которые особенно затруднительно сбить если те не будут атаковать саму Шилку, технику рядом с ней либо просто пролетать мимо на низкой высоте. Не стоит лишний раз тратить боеприпасы на вражеских истребителей, которые летают на большом расстоянии от поля боя — лучше приберечь боекомплект для вражеской штурмовой авиации.

Штурмовая авиация представляет серьёзную угрозу наземной союзной силе и именно она является основной, заложенной при создании ЗСУ, целью. Например, хороший пилот на бомбардировщике Do.217 (который способен точечно сбрасывать бомбы с пикирования), может уничтожить 3-5 танка с одной бомбовой нагрузки, а довольно футуристически выглядящий истребитель Ho.229 V3, используя ленту для наземных целей, может нанести ущерб нескольким танкам, поджигая их попаданиями в моторно-трансмиссионное отделение, отвлекая их от сражения с союзниками. Данные самолёты более опасны для наземной техники, чем многие реактивные варианты бомбардировщиков типа Ил-28 из-за более низкой скорости полёта и лучшей управляемости, но это не значит, что реактивные бомбардировщики полностью бесполезны в бою — они тоже способны нанести значительный ущерб союзным танкам.

Самолёт противника необходимо подпустить достаточно близко перед открытием огня по двум причинам: первая — несмотря на высокую скорострельность есть шанс не попасть по самолёту, летящем вдалеке; вторая — увидев трассы пушек «Шилки» противник может отвернуть и начать искать цели подальше от места, от куда по нему вели огонь. В таком случае «Шилка» не получит очередную пометку о сбитом самолёте, а противник будет безнаказанно атаковать наземную технику союзников. Из-за столь большой плотности огня на Шилке можно применить следующую тактику стрельбы — когда противник подойдёт достаточно 1.0 — 1.3 км. необходимо выбрать упреждение по направлению его полёта, после чего требуется взять достаточное упреждение по скорости и меняя упреждение оси скорости противника (будто представляя, что он летит сначала с меньшей скоростью — меньшее упреждение, а потом с большой — большее упреждение) поливать его градом снарядов. Такая стрельба позволяет эффективней поражать цели, летящие на средних и выше средних дистанциях.

Если же противник улетает от Шилки на уже приличной дистанции (более 700-800 метров), то не стоит тратить боекомплект — скорее всего снаряды пролетят мимо, а возможность сбить самолёт будет когда он вернётся — чаще всего они возвращаются.

Достоинства и недостатки

Достоинства:

  • Очень высокая скорострельность и плотность огня.
  • Достаточно мощные осколочно-фугасные снаряды.
  • Высокая скорость наведения башни и орудий.
  • Вместительный боезапас.
  • Нет перезарядок (непрерывное ленточное питание).

Недостатки:

  • Большой размер машины.
  • Боекомплект «окружает» башню.
  • Малая подвижность.
  • Низкий показатель пробития бронебойных снарядов.
  • Нет подкалиберных снарядов.

Историческая справка

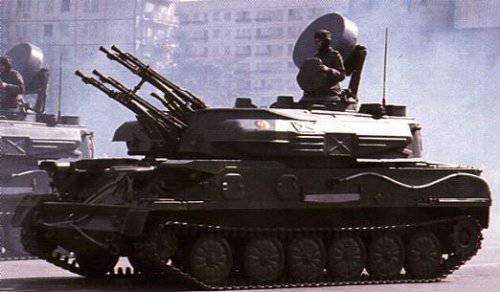

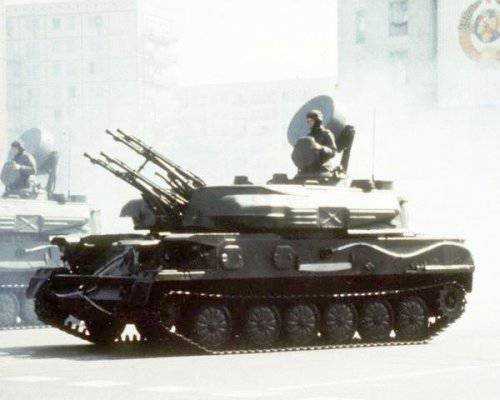

Шилка на параде на Красной площади в Москве

Сразу после начала серийного производства ЗСУ-57-2 стало ясно, что она категорически не подходит для современных боевых условий. Эффективность двух 57-мм пушек была крайне низкой даже против поршневой авиации, а с появлением над полем боя реактивных самолетов противодействовать вражеской авиации стало и вовсе невозможным. В 1957 году вышло постановление о постройки двух современных ЗСУ: «Шилки» и «Енисей» (ЗСУ-37-2 с двумя спаренными 37-мм пушками), обе ЗСУ были готовы к концу 1960 года, а их испытания продолжались ещё год — до октября 1961-го. Обе машины прошли испытания, однако на малых высотах «Шилка» оказалась намного эффективней Енисея, поэтому на вооружение приняли именно её.

ЗСУ-23-4 «Шилка» участвовала во многих локальных конфликтах по всему земному шару. Её первое боевое применение состоялось в ходе Войны на истощение в составе войск ПВО Египта. Отлично она проявила себя и во время войны в Афганистане в качестве орудия поддержки пехоты. Со снятой РЛС и некоторыми сопутствующими приборами она могла эффективно поражать наземную силу и лёгкие укрепления противника.

Медиа

Обзор на ЗСУ Шилка от Алконафтера

Броня России. Фильм 9. Телеканал Звезда

ОСТ-ТВ: Огненный шквал «Шилки»

Военнослужащие ПВО продемонстрировали зенитную установку «Шилка» в действии


См. также

Приблизительные аналоги в других нациях:

Ссылки


wiki.warthunder.ru

ЗСУ-23-4 «Шилка» — зенитная самоходная установка России

ЗСУ-23-4 «Шилка» — зенитная самоходная установка России.

ЗСУ-23-4 «Шилка» — зенитная самоходная установка советского производства, входившая в состав подразделений ПВО сухопутных войск. Назначение установки: непосредственное прикрытие наземных войск, а также уничтожение наземных (надводных) целей на дальности до 2000 м и воздушных целей, летящих со скоростью до 450 м/с, на расстоянии до 2500 м и высоте до 1500 м. Грозное и эффективное оружие для низколетящих целей.

В бою такие установки были призваны обеспечивать зенитное прикрытие танковым частям, передвигаясь на дистанции около 400-500 м сзади. Эффективно противодействовать «Шилке» могут, к примеру, вертолеты, вооруженные противотанковыми управляемыми ракетами TOW. Дальность поражения такими ракетами превышает 3 км, следовательно, они в состоянии атаковать ЗСУ-23-4 с безопасного расстояния.

История
Постановлением Совета Министров СССР от 17 апреля 1957 г. была начата разработка сразу двух аналогичных систем ПВО: ЗСУ-37-2 «Енисей» со спаренной 37-мм артиллерийской установкой 500П и ЗСУ-23-4 «Шилка» со счетверенной 23-мм артиллерийской установкой 2А7. Они отличались от всех стоявших ранее на вооружении ЗСУ наличием радиолокационных автоматических систем наведения. ЗСУ-23-4 «Шилка» была запущена в серийное производство в 1964 г.

«Шилка», по сути, была первой ЗСУ, которая могла эффективно поражать воздушные мишени, тогда как другие зенитные комплексы тех времен попадали в скоростные цели только случайно, при том что скорости полета таких целей постоянно увеличивались. В итоге ранее применявшееся зенитное оружие могло лишь поставить заслон перед самолетом. К тому же «Шилка», в отличие от зенитных орудий, была мобильной. Преемником «Шилки» можно считать принятый на вооружение и запущенный в серийное производство зенитный ракетно-пушечный самоходный комплекс «Тунгуска». Однако «Шилка», прекрасно зарекомендовавшая себя во многих военных конфликтах второй половины XX в., и по сей день находится на вооружении зенитных частей российской, украинской и других армий.

Особенности и зашита
Сварной корпус гусеничной машины имеет три отделения: в носовой части расположено отделение управления, посередине — боевое, в кормовой части — силовое.

Силовая установка гусеничной самоходной установки «Шилка» — дизельный двигатель В-6Р (В-6Р-1). Два топливных бака емкостью 520 л обеспечивают запас хода без дозаправки 400 км. Вспомогательная силовая установка машины — газотурбинный двигатель мощностью 74 л. с., который служит для питания электрооборудования РПК-2.

Ходовая часть включает в себя два ведущих колеса, два направляющих колеса с механизмом натяжения гусениц, две гусеничные цепи и 12 опорных катков. Подвеска ЗСУ — независимая, торсионная, асимметричная, с гидравлическими амортизаторами.

Тип брони — катаная стальная противопульная 9-15 мм. В современных модификациях комплекса имеется также аппаратура противоатомной защиты. Появилась установка системы самозащиты и предупреждения о лазерном облучении. Активные приборы ночного видения были заменены пассивными.

Вооружение
Вооружение «Шилки»: четыре (в одном блоке) 23-мм автоматические пушки — артсистема АЗП-23 «Амур», обеспечивающая около 3400 выстрелов в минуту (скорострельность каждой пушки — около 15 выстрелов в секунду). Счетверенная пушка наводится на цель как вручную, так и в автоматическом или полуавтоматическом режиме. В последних двух режимах для наводки используется штатная РЛС.

В автоматическом режиме воздушная цель отслеживается комплексом по дальности и углу. Счетно-решающий прибор (СРП) принимает решение об открытии огня при приближении цели на расстояние эффективной стрельбы и решение о его прекращении при удалении цели дальше расчетной критической точки. СРП также определяет необходимое упреждение при ведении огня.

В полуавтоматическом режиме наводчик должен совместить перекрестие прицела с целью, после чего СРП определяет дальность при помощи радара. Автоматически производятся все необходимые вычисления, после чего наводчик открывает огонь.

Огонь могут вести как отдельные пушки, так и спаренные, либо все четыре сразу. Общий боекомплект — 2000 выстрелов, снаряженных в ленты, где три осколочно-фугасных снаряда с трассером и без чередуются с одним бронебойным зажигательным трассирующим (БЗТ).

Благодаря стабилизации стволов пушек и антенны радиолокационноприборного комплекса установка способна вести эффективный огонь, не прекращая движения. Время перевода «Шилки» из походного положения в боевое составляет около 5 мин.

В процессе модернизации «Шилки» конструкторы рассматривали вариант замены счетверенной 23-мм пушечной установки на сшестеренную 30-мм установку с вращающимся блоком стволов, что существенно увеличило бы плотность огня. Однако в ходе испытаний выяснилось, что эта система, разработанная для флота, в сухопутных условиях оказалась непригодной.

В состав установки также входит РПК-2 (радиолокационно-приборный комплекс орудийной наводки), который смонтирован в башне и способен обнаруживать цели на расстоянии до 18 км. Он состоит из радиолокационной станции РЛС-33, счетно-решающего прибора (СРП), визирного устройства и системы стабилизации.

Следует отметить, что современная модернизированная «Шилка» превратилась уже в зенитный пушечно-ракетный комплекс. Размещение на ней пусковой установки двух зенитных самонаводящихся ракет «Игла» повысило боеспособность установки и увеличило зону поражения до 5,2 км.

Модернизации
После принятия «Шилки» в 1962 г. на вооружение конструкция и комплектация установки претерпели несколько модернизаций. В ходе первой (19681969 гг.) улучшились условия в машине для расчета, повысилась надежностъ эксплуатации комплекса, а также был доведен до 450 ч ресурс газотурбинного агрегата. Комплектация пополнилась командирским прибором наведения. Модернизированная установка стала называться ЗСУ-23-4В.

В 1970-1971 гг. с целью повышения точности и эффективности стрельбы, а также увеличения надежности автосопровождения цели в условиях передвижения со скоростью до 40 км/ч модернизировали счетно-решающий прибор (СРП). Ресурс газотурбинного агрегата повысили до 600 ч. Новая установка получила наименование ЗСУ-23-4В1.

В 1971-1972 гг. конструкторы увеличили ресурс стволов с 3000 до 4500 выстрелов, газотурбинного агрегата — до 900 ч, улучшив параллельно надежность РЛС. Установка получила название ЗСУ-23-4М1. На протяжении 1977-1978 гг. «Шилку» модификации ЗСУ-23-4МЗ оборудовали радиозапросчиком системы опознавания самолетов «свой — чужой».

В течение следующего года провели очередную модернизацию ЗСУ с целью более эффективного ее использования в горных условиях. Причиной тому послужили боевые действия в Афганистане. РПК с установки сняли, увеличив за счет этого боекомплект с 2000 до 3000 снарядов. На ЗСУ-23-4М2 установили аппаратуру ночного видения для стрельбы по наземным целям.

Позднее конструкция ЗСУ пополнилась радиолокационной и оптиколокационной системами управления огнем, телекодовой аппаратурой обмена информацией с командирским пунктом управления. Всю основную аппаратуру установки, включая радиолокатор, стали строить на основе современной элементной базы и цифровой обработки сигналов. Помимо этого были усовершенствованы главные узлы и механизмы базовой самоходки.

Благодаря модернизации системы управления огнем повысилась точность наведения вооружения и сопровождения цели. В итоге вероятность поражения воздушных целей увеличилась с 0,07-0,12 до 0,3-0,6. Если ранее расход снарядов на одну сбитую цель составлял 3300-5700 штук, то после модернизации он снизился до 300600 — по сути, на порядок.

Улучшения боевых качеств артиллерийской части удалось добиться также за счет повышения помехозащищенности РЛС от влияния пассивных помех и отражений, а также замены счетно-решающего прибора (СРП) на современную с цифровой приборной следящей системой (ЦПСС) и силовыми приводами наведения вооружения.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Зенитная самоходная установка ЗСУ-23-4 Шилка (СССР)


В конце 50-х гг. после принятия на вооружение Советской Армии высокоточных зенитных ракет, зарубежным авиационным специалистам срочно пришлось разрабатывать новую тактику. Пилотам было предложено летать на предельно малой высоте, чтобы избежать обнаружения новыми средствами ПВО. В зтот период штатной системой противовоздушной обороны войск являлась ЗСУ-57-2, но она не могла справиться с новой задачей, поэтому понадобилось срочно разработать более современную зенитную самоходную установку. Такая машина появилась в 1964 г. Это была ЗСУ-23-4 Шилка.

ЗСУ-23-4 Шилка предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальностях до 2500 метров и высотах до 1500 метров, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 метров с места, с короткой остановки и в движении.

Сварной корпус гусеничной машины ТМ-575 разделен на три отделения управления в носовой части, боевое посередине и силовое в кормовой части. Между ними имелись перегородки, которыми служили передняя и задняя опоры башни. Башня представляет собой сварную конструкцию с диаметром погона 1840 мм. Передними лобовыми листами она закреплена на станине, на левую и правую стенки которой крепятся верхняя и нижняя люльки пушки. Когда качающейся части пушки придан yгол возвышения, амбразура станины частично прикрывается подвижным щитком, ролик которого скользит по направляющей нижней люльки.

На правом бортовом листе имеются три люка, один, с крышкой на болтах, служит для монтажа оборудования башни, два других закрыты козырьком и являются воздухопритоками вентиляции агрегатов и нагнетателей системы ПАЗ. По левому борту башни снаружи приварен кожух, предназначенный для отвода пара из системы охлаждения стволов пушки. В кормовом листе башни предусмотрены два люка, предназначенные для обслуживания аппаратуры.

В башне установлена 23-мм счетверенная пушка АЗП-23 «Амур» со скорострельностью 11 выстрелов в секунду каждая. Ей вместе с башней присвоен индекс 2А10, автоматам пушки — 2А7, а силовым приводам — 2Э2. Действие автоматики пушки основано на отводе пороховых газов через боковое отверстие в стенке ствола. Ствол состоит из трубы, кожухов системы охлаждения, газовой камеры и пламегасителя. Затвор клиновой, с опусканием клина вниз. Длина автомата с пламегасителем 2610 мм, длина ствола с пламегасителем 2050 мм (без пламегасителя — 1880 мм). Длина нарезной части 1730 мм. Вес одного автомата 85 кг, вес всей артиллерийской части 4964 КГ. Может вести огонь, как всеми четырьмя пушками, так и парой или любой из четырех. Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодаря чему установка может вести эффективный огонь в движении.

Подача патронов боковая, досылание прямое, непосредственно из звена с перекосом патрона. Правые автоматы имеют правую подачу ленты, левые — левую. Подача ленты в приемные окна автоматов производится из патронного короба. Для этого используется энергия порОХовых газов, приводящих в действие механизм подачи через затворную раму, и частично энергия отдачи автоматов. Пушка комплектуется двумя коробками по 1000 патронов (из которых на верхний автомат приходится 480, а на нижнии — 520 патронов) и пневматической системой перезарядки для взведения подвижных частей автоматов при подготовке к стрельбе и перезарядке при осечках.

На каждой люльке смонтированы два автомата. Две люльки (верхняя и нижняя) укреплены на станине одна над другой на расстоянии 320 мм друг от друга в горизонтальном положении, нижняя выдвинута по отношению к верхней вперед на 320 мм . Параллельность стволов обеспечивает параллелограммная тяга соединяющая обе люльки.

В боекомплект пушки входят 23-мм снаряды БЗТ и ОФЗТ. Бронебойные снаряды БЗТ весом 190 г не имеют взрывателя и взрывчатого вещества, а содержат лишь зажигательное вещество для трассирования. Осколочные снаряды ОФЗТ весом 188.5 г имеют головной взрыватель МГ-25. Метательный заряд у обоих снарядов одинаковый — 77 г пороха марки 5/7 ЦФП. Вес патрона 450 г. Гильза стальная, однократного пользования. Баллистические данные обоих снарядов одинаковы — начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м. Снаряды ОФЗТ снабжены самоликвидатарами с временем действия 5—11 с, Питание автоматов ленточное, на 50 патронов. В ленте чередуются четыре патрона ОФЗТ — один патрон БЗТ и т. д.

Наведение и стабилизация пушки АЗП-23 производится силовыми приводами наведения 2Э2. В системе 2Э2 использовались УРС (муфта Дженни) для горизонтального наведения — УРС №5, а для вертикального наведения — УРС №2,5. Оба работают от обшего электродвигателя ДСО-20 мощностью 6 кВт.

В зависимости от внешних условий и состояния аппаратуры стрельба по зенитным целям ведется в четырех режимах. Первый (основной) — режим автосопровождения, угловые координаты и дальность определяются РЛС, которая автоматически сопровождает по ним цель, выдавая в счетно-решающий прибор (аналоговая ЭВМ) данные для выработки упреждённых координат. Открытие огня производится по сигналу «Есть данные» на счетно-решающем приборе. РПК автоматически вырабатывает полные углы наведения с учетом качки и рыскания ЗСУ и выдает их на приводы наведения, а последние автоматически наводят пушку в упрежденную точку. Стрельба производится командиром или оператором поиска — наводчиком.

Второй режим — угловые координаты поступают от визирного устройства, а дальность — от РЛС. Угловые текущие координаты цели поступают в счетно-решающий прибор от визирного устройства, которое наводится оператором поиска — наводчиком — попуавтоматически, а значения дальности поступают от РЛС. Таким образом, РЛС работает в режиме радиодальномера. Этот режим является вспомогательным и применяется при наличии помех, вызывающих сбои в работе системы наведения антенны по угловым координатам, или, при неисправности в канале автосопровождения, по угловым координатам РЛС. В остальном комплекс работает также, как и в режиме автосопровождения.

Третий режим — упрежденные координаты вырабатываются по «запомненным» значениям текущих координат X, Y. Н и составляющим скорости цели, исходя из гипотезы о равномерном прямолинейном движении цели в лю6ой плоскости. Режим применяется при угрозе потери цели РЛС в процессе автоматического сопровождения вследствие появления помех или неисправностей.

Четвертый режим — стрельба с помощью прицела-дублера, наведение производится в полуавтоматическом режиме. Упреждение вводит оператор поиска — наводчик по ракурсным кольцам прицела-дублера. Этот режим применяется при выходе из строя РЛС, счетно-решающего прибора и систем стабилизации.

Радиолокационно-приборный комплекс предназначен для управления огнем пушки АЗП-23 и располагается в приборном отсеке башни. В его состав входят радиолокационная станция, счетно-решающий прибор, блоки и элементы систем стабилизации линии визирования и линии выстрела, визирное устройство. Радиолокационная станция предназначена для обнаружения низколетящих скоростных целей и точного определения координат выбранной цели, которое может производиться в двух режимах: а) угловые координаты и дальность сопровождаются автоматически, б) угловые координаты поступают от визирного устройства, а дальность — от РЛС.

РЛС работает в диапазоне 1—1,5 см волн. Выбор диапазона обусловлен целым рядом причин. Такие станции имеют антенны с малыми весо-габаритными характеристиками. РЛС диапазона волн 1—1.5 см менее восприимчивы к преднамеренным помехам противника, так как возможность работать в широкой полосе частот позволяет путем использования широкополосной частотной модуляции и кодирования сигналов повысить помехозащищенность и скорость обработки принимаемой информации. За счет увеличения доплеровских сдвигов частоты отраженньк сигналов, возникающих от движущихся и маневрирующих целей, обеспечивается их распознавание и классификация. Кроме того, этот диапазон менее загружен другими радиотехническими средствами. РЛС, работающие в таком диапазоне, дают возможность обнаруживать воздушные цели, разработанные с применением технологии «стелс», По сведениям иностранной печати, в ходе операции «Буря в пустыне» иракской ЗСУ-23-4 Шилка был сбит американский самолёт F-117A, построенный по этой технологии.

Недостатком РЛС является относительно малая дальность действия, обычно не превышающая 10—20 км и зависящая от состояния атмосферы, прежде всего от интенсивности осадков — дождя или мокрого снега. Для защиты от пассивных помех в РЛС ЗСУ-23-4 Шилка используется когерентно-импульсный метод селекции целей, т. е. постоянные сигналы от предметов местности и пассивных помех не учитываются, а сигналы от движущихся цепей поступают в РПК. Управление РЛС производится оператором поиска и оператором дальности.

На ЗСУ-23-4 Шилка установлен дизель типа 8Д6, которому заводом-изготовителем в комплектации для установки на ГМ-575 было дано обозначение В-6Р. На машинах, изготовляемых с 1969 года устанавливался двигатель В-6Р-1, имевший небольшие конструктивные изменения. Двигатель В-6Р — это шестицилиндровый четырехтактный бескомпрессорный дизель жидкостного охлаждения, развивающий максимальную мощность 206 кВт при 2000 об/мин. Рабочий обьем цилиндров 19,1 л, степень сжатия 15,0.

На гусеничном шасси ГМ-575 установлены два сварных топливных бака из алюминиевого сплава: передний на 405 л и задний на 110 л. Первый размещен в отдельном отсеке носовой части корпуса.

В кормовой части корпуса расположена механическая силовая передача, со ступенчатым изменением передаточных чисел. Главный фрикцион многодисковый, сухого трения. Привод управления главным фрикционом механический, от педали на месте водителя. Коробка передач механическая трехходовая, пятискоростная, с синхронизаторами на 2,3 4 и 5 передачах. Механизмы поворота планетарные, двухступенчатые, с блокировочными фрикционами. Бортовые передачи одноступенчатые с цилиндрическими шестернями.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес с механизмом натяжения гусениц, двух гусеничных цепей и двенадцати опорных катхов. Ведущие колеса сварные, со сьёмными венцами, заднего расположения. Направляющие колеса одинарные с металлическими сводами. Опорные катки сварные, одинарные, с о6резиненными ободами. Гусеничная цепь металлическая, с цевочным зацеплением, с закрытыми шарнирами, из 93 стальных траков, соединенных между собой стальными пальцами. Ширина трака 362 мм, шаг гусеницы 128 мм.

Подвеска машины независимая, торсионная асимметричная, с гидравлическими амортизаторами на первых передних, пятом левом и шестом правом опорных катках; пружинными упорами на первом, третьем, четвертом, пятом, шестом левых опорных катках и первом, третьем, четвертом и шестом правых опорных катках.

Система электропитания предназначена для питания всех потребителей ЗСУ-23-4 постоянным током напряжением 55 В и 27,5 в. и переменным током напряжением 220 В, частотой 400 Гц.

В ЗСУ-23-4 Шилка установлена коротковолновая приемопередающая телефонная с частотной модуляцией радиостанция Р-123. Радиус ее действия на среднепересеченной местности при выключенном подавителе шумов и отсутствии помех — до 23 км, а при включенном подавителе шумов — до 13 км. Для внутренней связи используется танковое переговорное устройство P-124 на 4 абонента.

ЗСУ-23-4 Шилка оборудована навигационной аппаратурой ТНА-2. Ее среднеарифметическая ошибка выработки координат в процентах от пройденного пути составляет не более 1%. При движении ЗСУ, продолжительность работы аппаратуры без переориентации составляет 3—3,5 часа.

Защита экипажа от радиоактивной пыли производится путем очистки воздуха и создания избыточного давления в боевом отделении и отделении управления. Для этого применен центральный нагнетатель с инерционной сегтарацией воздуха.

В серийное произвоцство ЗСУ-23-4 Шилка пошла в 1964 г. В том году планировалось изготовитъ 40 машин, но сделать этого не удалось. Тем не менее, позже было развернуто массовое производство ЗСУ-23-4. В течение 60-х годов их среднегодовой выпуск составлял около 300 машин.

ЗСУ-23-4 Шилка стали поступать в войска в 1965 году и к началу 70-х годов полностью вытеснили ЗСУ-57-2. Первоначально в танковом полку по штату имелся дивизион «Шилок», который состоял из двух батарей по четыре машины. В конце 60-х годов часто бывало так, что в дивизионе одна батарея имела ЗСУ-23-4 и одна батарея — ЗСУ-57-2. Позже мотострелковые и танковые полки получили типовую зенитную батарею, состоявшую из двух взводов. Один взвод имел четыре ЗСУ «Шилка», а другой — четыре самоходных ЗРК «Стрела-1» (затем ЗРК «Стрела-10»).

Эксплуатация ЗСУ-23-4 Шилка показала, что РПК-2 хорошо работает в условиях применения пассивных помех. Активных помех «Шилке» на наших учениях практически не ставили, так как не было средств радиопротиводействия на ее рабочих частотах, по крайней мере в 70-х годах. Выявились и существенные недостатки РПК, часто нуждавшегося в перенастройке. Отмечалась нестабильность электрических параметров схем. РПК мог взять цель на автосопровождение не ближе, чем за 7—8 км от ЗСУ. На меньших дистанциях сделать это было сложно из-за большой угловой скорости перемещения цели. При переходе с режима обнаружения на режим автосопровождения цель иногда терялась.

Во второй половине 60-х годов самоходка ЗСУ-23-4 прошла две небольшие модернизации, основной целью которых было повышение надежности различных узлов и агрегатов, в первую очередь РПК. Машины первой модернизации получили индекс ЗСУ-23-4В, а второй — ЗСУ-23-4В1. Основные тактико-технические характеристики самоходок при этом остались без изменений.

В октябре 1967 года вышло постановление Совета Министров о более серьезной модернизации ЗСУ-23-4 Шилка. Важнейшей ее частью стала переделка автоматов 2А7 и пушки 2А10 с целью повышения надежности и стабильности работы комплекса, повышения живучести деталей пушки и сокращения времени на техническое обслуживание. В процессе модернизации пневмозарядка автоматов 2A7 была заменена пирозарядкой, что позволило исключить из конструкции ненадежно работавший компрессор и ряд других узлов. Сварную трубку отвода охлаждающей жидкости заменили гибким трубопроводом — это увеличило ресурс ствола с 3500 до 4500 выстрелов. В 1973 году модернизированную ЗСУ-23-4М приняли на воорухение вместе с автоматом 2А7М и пушкой 2А10М. ЗСУ-23-4М получила обозначение «Бирюса», но в армейских подразделениях ее по-прежнему называли «Шилкой».

После следующей модернизации зенитная самоходная установка получипа индекс ЗСУ-23-4М3 (3 — запросчик). На ней впервые установлена аппаратура опознавания «свой-чужой». Позже, в ходе ремонта, все ЗСУ-23-4М были доведены до уровня ЗСУ-23-4М3. Производство ЗСУ-23-4М3 прекратипи в 1982 году.

Существуют различные точки зрения по поведу эффективности действия «Шилки» в борьбе с воздушными целями. Так, в ходе войны 1973 года на «Шилки» пришлось около 10% от всех потерь израильских самолетов (остальные распределились между ЗРК и истребительной авиацией). Однако летчики, взятые в плен, показывали, что «Шилки» создавали буквально море огня и пилоты инстинктивно выходили из зоны огня ЗСУ и попадали в зону действия ЗРК. В ходе операции «Буря в пустыне» летчики многонациональных сил старались без необходимости не действовать на высотах менее 1300 м, опасаясь огня ЗСУ-23-4 Шилка.

В Афганистане эта ЗСУ полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, появился специальный «афганский вариант» — за ненадобностью на нем демонтировали радиоприборный комплекс, за счет чего удалось увеличить боекомплект с 2000 до 4000 выстрелов. На машине был также установлен ночной прицел.

«Шилки» широко экспортировались в страны Варшавского Договора, на Ближний Восток и в другие регионы. Они принимали активное участие в арабо-израильских войнах, ирако-иранской войне (с обеих сторон), а также в войне в зоне Персидского залива в 1991 году.

Серийное производство «Шилок» завершено в 1983 году. В настоящее время ЗСУ этого типа состоят на вооружении Афганистана. Алжира, Анголы. Болгарии. Венгрии, Вьетнама, Египта, Израиля, Индии, Иордании, Ирана, Ирака, Йемена, Конго, КНДР. Кубы, Лаоса, Ливии, Нигерии, Перу, Польши. России, Сирии, Сомали и Эфиопии.

Боевая масса, т 19,0
Компоновочная схема классическая
Экипаж, чел. 4
Длина корпуса, мм 6535
Ширина корпуса, мм 3125
Высота, мм 2500
Клиренс, мм 400
Тип брони стальная катаная противопульная(9-15мм)
Вооружение
Калибр и марка пушки 4 ? 23-мм АЗП-23 «Амур»
Тип пушки нарезные автоматические
Длина ствола, калибров 82
Боекомплект пушки 2000
Углы ВН, град. ?4…+85
Прицелы оптический визир, РЛС РПК-2
Тип двигателя рядный
6-цилиндровый дизельный жидкостного охлаждения
Мощность двигателя, л. с. 280
Скорость по шоссе, км/ч 50
Скорость по пересечённой местности, км/ч 25—30
Запас хода по шоссе, км 450
Запас хода по пересечённой местности, км 300
Удельная мощность, л. с./т 14,7
Тип подвески индивидуальная торсионная
Преодолеваемый подъём, град. 30
Преодолеваемая стенка, м 0,7
Преодолеваемый ров, м 2,5
Преодолеваемый брод, м 1,0

www.dogswar.ru

ЗСУ-23-4 «Шилка» — это… Что такое ЗСУ-23-4 «Шилка»?

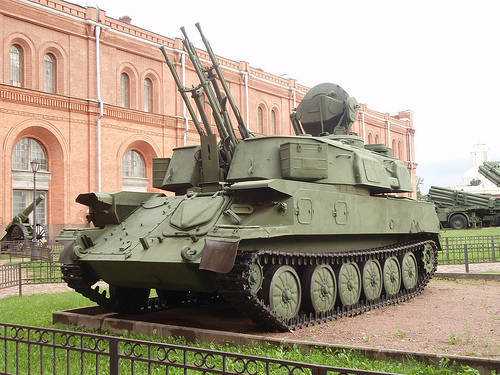

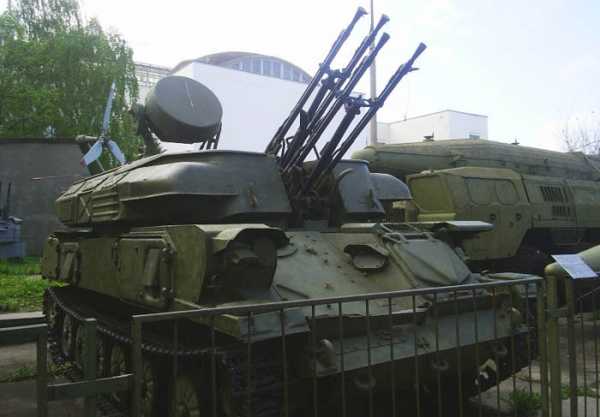

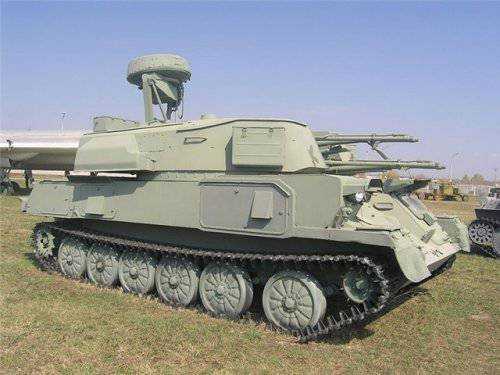

«Шилка» Технического музея в Тольятти
ЗСУ-23-4 «Шилка»
Классификация зенитная самоходная установка
Боевая масса, т 19,0
Компоновочная схема классическая
Экипаж, чел. 4
История
Год(ы) производства 1964—1982
Год(ы) эксплуатации с 1965
Количество выпущенных, шт около 6500
Основные операторы
Размеры
Длина корпуса, мм 6535
Ширина корпуса, мм 3125
Высота, мм 2500
Клиренс, мм 400
Бронирование
Тип брони стальная катаная противопульная
Вооружение
Калибр и марка пушки 4 × 23-мм АЗП-23 «Амур»
Тип пушки нарезные автоматические
Длина ствола, калибров 82
Боекомплект пушки 2000
Углы ВН, град. −4…+85
Прицелы оптический визир, РЛС РПК-2
Подвижность
Тип двигателя рядный
6-цилиндровый дизельный жидкостного охлаждения
Мощность двигателя, л.с. 280
  то же, кВт. 206
Скорость по шоссе, км/ч 50
Скорость по пересеченной местности, км/ч 25—30
Запас хода по шоссе, км 450
Запас хода по пересеченной местности, км 300
Удельная мощность, л.с./т 14,7
Тип подвески индивидуальная торсионная
Ширина гусеницы, мм 382
Преодолеваемый подъём, град. 30
Преодолеваемая стенка, м 0,7
Ширина преодолеваемого рва, м 2,5
Преодолеваемый брод, м 1,0

ЗСУ-23-4 «Ши́лка» — советская зенитная самоходная установка, серийное производство начато в 1964 году. Вооружена счетверённой автоматической 23-миллиметровой пушкой. Скорострельность установки — 56 снарядов в секунду. Наводиться на цель может вручную, полуавтоматически и автоматически. В автоматическом режиме используется штатная радиолокационная станция «Шилки».

Предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальностях до 2500 метров и высотах до 1500 метров, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 метров с места, с короткой остановки и в движении[1]. Входила в состав подразделений ПВО сухопутных войск полкового звена. Была оценена потенциальным противником как средство ПВО, представляющее серьёзную опасность для низколетящих целей. В настоящее время считается устаревшей, главным образом в связи с характеристиками и возможностями её радиолокационной станции и малой эффективной дальности огня по воздушным целям. Тем не менее по настоящее время ЗСУ-23-4 состоит на вооружении зенитных частей в армиях России, Украины и других. Также успешно применяется в локальных конфликтах для поражения наземных целей.

Масса (в зависимости от модификации) от 20,5 до 21,5 тонн, экипаж — 4 человека: командир, оператор поиска, оператор дальности, механик-водитель.

Названа в честь реки Шилки, левой составляющей Амура.

Зенитная самоходная установка ЗСУ-23-4 «Шилка». Хорошо видны заглушки на стволах пушек, — походное положение. Сверху и сбоку от люка механика водителя видны триплексы со стеклоочистителями. Между заглушками верхних стволов видна инфракрасная фара прибора ночного видения. Над половинкой башни слева виден бронеколпак закрывающий головку оптического прицела в походном положении.

История создания и производства

Первой массовой ЗСУ, созданной в СССР, стала ЗСУ-57-2, чьё серийное производство началось, по разным данным, в 1955 или 1957 году. Но боевая эффективность этой установки, имевшей только ручную оптическую систему наведения, сравнительно невысокую скорострельность и малую скорость наведения, против скоростных реактивных самолётов, действовавших на малых высотах, оказалась крайне мала[2]. Поэтому практически сразу после запуска в производство ЗСУ-57-2, постановлением Совета министров от 17 апреля 1957 года была начата разработка двух новых скорострельных ЗСУ с радиолокационными автоматическими системами наведения, ЗСУ-37-2 «Енисей» со спаренной 37-мм артиллерийской установкой 500П, и ЗСУ-23-4 «Шилка», со счетверённой 23-мм артиллерийской установкой 2А7. Обе установки получили названия в честь сибирских рек — Енисея и Шилки. Помимо артиллерийской группы, обе установки отличались используемым шасси и радиолокационной системой наведения. «Енисей» использовал РПК «Байкал» и шасси опытной САУ СУ-100П, тогда как «Шилка» использовала РПК «Тобол» и шасси на основе САУ АСУ-85[3]. Формально установки создавались для различных задач: «Шилка» предназначалась для обеспечения ПВО мотострелковых частей, тогда как «Енисей» должен был обеспечивать ПВО бронетанковых войск[2].

Прототипы обеих ЗСУ были закончены в декабре 1960 года, а заводские и государственные испытания их продолжались до октября 1961 года. В заключении государственной комиссии, проводившей испытания, отмечалось, что «Шилка» в 1,5—2 раза превосходит «Енисей» по эффективности стрельбы по скоростным целям на высотах в 200—500 метров, зато последний обладает намного большей предельной высотой эффективной стрельбы — до 3000 метров против 1500 метров у «Шилки». При этом «Енисей» имел бо́льшую массу — 28 тонн, против 19 у «Шилки», однако по стоимости обе установки были примерно одинаковы. Комиссией были рекомендованы к принятию на вооружение обе установки, так как ни одна из них не имела решающих преимуществ, но в итоге на вооружение постановлением Совета министров от 5 сентября 1962 года была принята только «Шилка», а дальнейшие работы по «Енисею» были прекращены[3].

Описание конструкции

Броневой корпус и башня

Вооружение

Четыре 23-мм автоматические пушки со скорострельностью 11 выстрелов в секунду каждая. Может вести огонь, как всеми четырьмя пушками, так и парой или любой из четырех. Боекомплект — 2000 выстрелов (на все четыре пушки вместе взятые)[1]. Снаряды снаряжаются в ленты. Снаряжение ленты: на три осколочно-фугасных снаряда с трассером или без (ОФЗТ/ОФЗ) один бронебойный зажигательный трассирующий (БЗТ). Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодря чему установка может вести эффективный огонь в движении. По азимуту и углу возвышения пушка наводится гидроприводами; также есть возможность наводить вручную, с помощью маховиков[1].

В состав установки входит радиолокационно-приборный комплекс орудийной наводки РПК-2, смонтированный в башне, дальность обнаружения цели — до 18 км. Также имеется аналоговый счётно-решающий прибор (СРП), который решает задачу встречи снаряда с целью[1].

Вероятность поражения целей комплексом вооружения ЗСУ-23-4[4]
Цель типа МиГ-17 со скоростью 250 м/с
Наклонная дальность, м На высоте 200 м На высоте 500 м На высоте 1000 м На высоте 1500 м На высоте 2000 м
500 0,28 0,35 0,39 0,39
Таблица бронепробиваемости для 2А7[4]
Снаряд \ Расстояние, м 500 1000 1500 2000
(угол встречи 90°, гомогенная броня) 25 20 10
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других пушек/боеприпасов часто оказывается затрудненным.
Режимы стрельбы

23-мм патрон с ОФЗ снарядом

Установка может стрелять по воздушным целям в автоматическом режиме — цель сопровождается комплексом по дальности и углу цели, СРП определяет необходимое упреждение, открывает огонь при достижении целью дальности эффективной стрельбы и прекращает его при прохождении целью траверза установки.

Имеется также полуавтоматический режим — наводчик совмещает перекрестие прицела с целью; дальность попадает в СРП по каналу радара — всё остальное вычисляет автоматика, и наводчику опять же остаётся только открыть огонь.

ЗСУ-23-4 имеет пять режимов боевой работы:

  • Автоматический;
  • полуавтоматический;
  • по запомненным координатам;
  • по ракурсным кольцам;
  • по дистанционной шкале (наземные цели).

Средства наблюдения и связи

Двигатель и трансмиссия

Двигатель — дизель В6Р. Ёмкость двух топливных баков 520 л. Запас хода без дозаправки топливом — 400 км. Вспомогательная силовая установка — газотурбинный двигатель мощностью 74 л. с., предназначен для обеспечения питанием электрооборудования РПК-2.

Ходовая часть

На вооружении

Шилка по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности

ЗСУ-23-4 «Шилка»

  •  Россия:
  •  Алжир — около 225 ЗСУ-23-4, по состоянию на 2007 год[7]
  •  Армения — по состоянию на 2007 год[8]
  •  Афганистан — по состоянию на 2007 год[9]
  •  Болгария — по состоянию на 2007 год[10]
  •  Вьетнам — по состоянию на 2007 год[11]
  •  Египет:
  •  Израиль — 60 ЗСУ-23-4 на вооружении ВВС, по состоянию на 2007 год[14]
  •  Индия — 75 ЗСУ-23-4, по состоянию на 2007 год[15]
  •  Иордания — 40 ЗСУ-23-4, по состоянию на 2007 год[16]
  •  Иран — по состоянию на 2007 год[17]
  •  Йемен — 50 ЗСУ-23-4, по состоянию на 2007 год[18]
  •  Киргизия — 24 ЗСУ-23-4, по состоянию на 2007 год[19]
  •  Конго — по состоянию на 2007 год[20]
  •  Куба — по состоянию на 2007 год[21]
  •  Лаос — по состоянию на 2007 год[22]
  •  Ливия — по состоянию на 2007 год[23]
  •  Нигерия — 30 ЗСУ-23-4, по состоянию на 2007 год[24]
  •  Перу — 47 ЗСУ-23-4, по состоянию на 2007 год[25]
  •  Польша — 44 ЗСУ-23-4, по состоянию на 2007 год[26]
  •  Сирия — по состоянию на 2007 год[27]
  •  Туркмения — 48 ЗСУ-23-4, по состоянию на 2007 год[28]
  •  Эритрея — по состоянию на 2007 год[29]
  •  Эфиопия — по состоянию на 2007 год[30]

Боевое применение

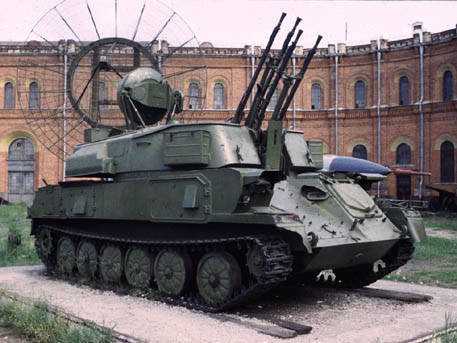

Антенна радара поднята в рабочее положение

ЗСУ-23-4 использовалась в следующих вооружённых конфликтах:

Оценка машины

Противодействие

Вертолёты, вооружённые ПТУРС «Тоу» (англ. TOW), дальность пуска которых может превышать 3 км, могут поражать «Шилку» с небольшим риском для себя, так как на удалении превышающем 2500 м вероятность поражения воздушной цели у «Шилки» составляет не более 10 %.

НАТО располагает устройствами для постановки активных помех предназначенных для радара «Шилки» и подобных, а также ракетами самонаводящимися по излучению радара.

См. также

ЗУ-23-2

Ссылки

Примечания

  1. 1 2 3 4 Чижиков, Сергей Зенитная самоходная установка ЗСУ-23-4 «Шилка». PZAKU.net. — Толковое описание ЗСУ-23-4 «Шилка», и краткое — модификаций. Проверено 25 января 2008.
  2. 1 2 А. Широкорад «Шилка» и другие. Отечественные зенитные самоходные установки / М. Барятинский. — Москва: Моделист-конструктор, 1998. — С. 9. — 32 с. — (Бронеколлекция № 2 (17) / 1998).
  3. 1 2 А. Широкорад «Шилка» и другие. Отечественные зенитные самоходные установки / М. Барятинский. — Москва: Моделист-конструктор, 1998. — С. 12. — 32 с. — (Бронеколлекция № 2 (17) / 1998).
  4. 1 2 А. Широкорад «Шилка» и другие. Отечественные зенитные самоходные установки / М. Барятинский. — Москва: Моделист-конструктор, 1998. — С. 13. — 32 с. — (Бронеколлекция № 2 (17) / 1998).
  5. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 196. — ISBN 1-85743-437-4
  6. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 200. — ISBN 1-85743-437-4
  7. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 218. — ISBN 1-85743-437-4
  8. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 155. — ISBN 1-85743-437-4
  9. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 312. — ISBN 1-85743-437-4
  10. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 105. — ISBN 1-85743-437-4
  11. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 378. — ISBN 1-85743-437-4
  12. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 221. — ISBN 1-85743-437-4
  13. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 223. — ISBN 1-85743-437-4
  14. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 229. — ISBN 1-85743-437-4
  15. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 316. — ISBN 1-85743-437-4
  16. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 230. — ISBN 1-85743-437-4
  17. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 224. — ISBN 1-85743-437-4
  18. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 248. — ISBN 1-85743-437-4
  19. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 320. — ISBN 1-85743-437-4
  20. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 268. — ISBN 1-85743-437-4
  21. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 70. — ISBN 1-85743-437-4
  22. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 362. — ISBN 1-85743-437-4
  23. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 234. — ISBN 1-85743-437-4
  24. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 287. — ISBN 1-85743-437-4
  25. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 84. — ISBN 1-85743-437-4
  26. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 134. — ISBN 1-85743-437-4
  27. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 244. — ISBN 1-85743-437-4
  28. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 327. — ISBN 1-85743-437-4
  29. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 273. — ISBN 1-85743-437-4
  30. The Military Balance 2007 / C. Langton. — London: Routlege / The International Institute for Strategic Studies, 2007. — P. 274. — ISBN 1-85743-437-4
  31. [1]

Литература

  • А. Широкорад «Шилка» и другие. Отечественные зенитные самоходные установки / М. Барятинский. — Москва: Моделист-конструктор, 1998. — 32 с. — (Бронеколлекция № 2 (17) / 1998).

Wikimedia Foundation. 2010.

dic.academic.ru

Зенитная самоходная установка ЗСУ-23-4 «Шилка» — 5 Февраля 2010

Зенитная самоходная установка ЗСУ-23-4 «Шилка»

ЗСУ-23-4 «Ши́лка» — советская зенитная самоходная установка, серийное производство начато в 1964 году. Вооружена счетверённой автоматической 23-миллиметровой пушкой. Скорострельность установки — 56 снарядов в секунду. Наводиться на цель может вручную, полуавтоматически и автоматически. В автоматическом режиме используется штатная радиолокационная станция «Шилки».
Предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальностях до 2500 метров и высотах до 1500 метров, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 метров с места, с короткой остановки и в движении. Входила в состав подразделений ПВО сухопутных войск полкового звена. Была оценена потенциальным противником как средство ПВО, представляющее серьёзную опасность для низколетящих целей. В настоящее время считается устаревшей, главным образом в связи с характеристиками и возможностями её радиолокационной станции и малой эффективной дальности огня по воздушным целям. Тем не менее по настоящее время ЗСУ-23-4 состоит на вооружении зенитных частей в армиях России, Украины и других. Также успешно применяется в локальных конфликтах для поражения наземных целей.

История

В конце 50-х гг. после принятия на вооружение Советской Армии зенитных ракетных комплексов зарубежными военными специалистами была разработана новая тактика применения пилотируемой авиации. В ее основе стал приницп использования самолетов и вертолетов на малых и предельно малых высот полета. Это позволяло резко сократить их дальность обнаружения средствами радиолокационной разведки, что вело к аналогичному сокращению, а зачастую и к невозможности их обстрела зенитными ракетами. Существовавшее на тот период времени наиболее массовое средство противовоздушной обороны войск — зенитные самоходные артиллерийскией установки (ЗСУ) ЗСУ-57-2 не обеспечивали эффективную борьбу с самолетами противника, действующих на малых высотах. Это и стало основной причиной создания в 1964 г. более совершенной зенитной самоходной артиллерийской установки, которой и стала ЗСУ-23-4 «Шилка».

Назначение

Предназначена для непосредственного прикрытия общевойсковых подразделений при расположении их на месте, в движении и во всех видах боя от ударов самолетов и вертолетов, действующих на малых и предельно малых высотах. При необходимости может быть использована для стрельбы по наземным и надводным легкобронированным целям, а также для поражения живой силы противника.
Обеспечивает поражение воздушных (наземных, надводных) целей на дальностях до 2500 (2000) м, действующих на высотах до 1500 м со скоростью до 450 м/с с места, короткой остановки и в движении.

Вооружение

Четыре 23-мм автоматические пушки со скорострельностью 11 выстрелов в секунду каждая. Может вести огонь, как всеми четырьмя пушками, так и парой или любой из четырех.
Боекомплект — 2000 выстрелов (на все четыре пушки вместе взятые). Снаряды снаряжаются в ленты. Снаряжение ленты: на три осколочно-фугасных снаряда с трассером или без (ОФЗТ/ОФЗ) один бронебойный зажигательный трассирующий (БЗТ). Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодря чему установка может вести эффективный огонь в движении. По азимуту и углу возвышения пушка наводится гидроприводами; также есть возможность наводить вручную, с помощью маховиков.

Режимы стрельбы

Основной режим стрельбы установки по воздушным целям — автоматический, при котором цель сопровождается радиоприборным комплексом по дальности и углу цели, СРП определяет необходимые установки для наведения артиллерийской части. Командир (наводчик) открывает огонь при входе цели в зону поражения ЗСУ. В полуавтоматическом режиме координаты цели определяются путем совмещения перекрестия прицела с целью, а дальность определеяется радиолокационной станцией. В дальнейшем действия расчета аналогичны действиям в автоматическом режиме. В ручном режием все координаты цели определяются расчетам.

ЗСУ-23-4 имеет пять режимов боевой работы:

-автоматический;
-полуавтоматический;
-по запомненным координатам;
-по ракурсным кольцам;
-по дистанционной шкале (наземные цели).

Двигатель

Двигатель — дизель В6Р. Ёмкость двух топливных баков 520 л. Запас хода без дозаправки топливом — 400 км. Вспомогательная силовая установка — газотурбинный двигатель мощностью 74 л. с., предназначен для обеспечения питанием электрооборудования РПК-2.

Боевое применение

ЗСУ-23-4 использовалась в следующих вооружённых конфликтах:
Война на истощение (1969—1970) — в составе ПВО Египта.
Война во Вьетнаме — в составе ПВО Северного Вьетнама в последние годы войны.
Арабо-израильская война 1973 года — в составе ПВО Египта и Сирии.
Первая гражданская война в Анголе (1975—1991) — использовалась ангольской стороной.
Ливийско-египетский конфликт (1977) — в составе ПВО Ливии.
Эфиопо-сомалийская война (1977—1978) — в составе ПВО Сомали.
Афганская война (1979—1989) — успешно применялась в качестве орудия поддержки пехоты. Огонь автоматических пушек эффективно действовал как против открыто расположенной живой силы, так и против легких укрытий. В частности, легко разрушались глиняные жилые дома и сельскохозяйственные постройки. Нередко при этом с ЗСУ снимался радиолокационный комплекс, увеличивался боезапас и навешивалась дополнительная броня.
Ирано-иракская война (1980—1988) — применялась иракской армией.
Война в Ливане (1982) — в составе сирийской группировки в Ливане.
Война в Персидском заливе (1991) — применялась иракской армией.
Карабахский конфликт (1991 — 1994) — 4 экземпляра ЗСУ-23-4 «Шилка» (еще одна машина была захвачена у азербайджанской стороны) применялись как против азербайджанских ВВС(«Шилками» били сбиты не один Ми-24 ВВС Азербайджана), так и против живой силы противника(причем, во втором варианте показывал большую результативность, чем при первом, зенитки ЗУ-23-2 и С-60 оказались более эффективны против воздушных целей).
Первая чеченская война (1994—1996) — использовалась федеральными силами против наземных целей.
Операция НАТО против Сербии (1999) — состояла на вооружении вооружённых сил Югославии и предположительно участвовала в боевых действиях.
Вторая чеченская война — использовалась федеральными силами против наземных целей.
Иракская война (2003) — применялась иракской армией.

Характеристики

Боевая масса, т
19
Экипаж, чел.
4
Размеры, мм
Длина корпуса
6535
Ширина корпуса
3125
Высота
2500
Клиренс
400
Вооружение
Калибр и марка пушки23-мм АЗП-23
Боекомплект пушки2000
Двигатель
МаркаВ6Р
Типдизельный
Мощность двигателя, л. с.280
Скорость по шоссе, км/ч50
Запас хода по шоссе, км450
Удельная мощность, л. с./т14,7
Препятствия
Преодолеваемый подъём, град.30
Преодолеваемая стенка, м0,7
Преодолеваемый ров, м2,5
Преодолеваемый брод, м1

3v-soft.clan.su

Зенитная самоходная установка ЗСУ-23-4 «Шилка»


Анализируя итоги войны 1973 года на Ближнем Востоке, иностранные военные обозреватели отметили, что за первые три дня боев сирийские ракетчики уничтожили около 100 израильских самолетов. По их мнению, это объяснялось тем, что плотный огонь автоматических ЗСУ-23-4 советского производства заставил израильских летчиков уйти с малых высот туда, где как раз была зона действия зенитных ракет.

Появление в 50-х годах зенитных ракетных комплексов, способных поражать воздушные цели на средних и больших высотах, привело к тому, что летчики штурмовой и бомбардировочной авиации освоили новый тактический прием – заход на наземные объекты с малых, до 300 м, и предельно малых высот. Поразить скоростной самолет, атакующий в течение 15-30 с, расчеты ракетных и ствольных зенитных установок просто не успевали. Понадобилась новая техника – мобильная, быстродействующая, с высокой степенью автоматизации, могущая вести огонь с места и на ходу. Над такими зенитками принялись работать и советские конструкторы, которые сразу же столкнулись с рядом серьезных проблем, поскольку раньше ничем подобным не занимались.

Прежде всего это касалось компоновки. Сравнительно легкую, но громоздкую электронную аппаратуру поначалу предполагали разместить внутри корпуса самоходки, но по ряду причин, прежде всего из-за длинных волноводов радиолокационной станции, этот вариант отвергли. Тогда решили смонтировать вооружение, аппаратуру и места экипажа в крупной, закрытой башне. Правда, тактико-техническое задание позволяло ограничиться полузакрытой машиной, однако крыша понадобилась, чтобы защитить от влаги и пыли радиоэлектронику.

Состоявшие тогда на вооружении 37- и 57-мм пушки не устроили конструкторов из-за кассетного механизма заряжения (отсюда низкий темп стрельбы) и большой массы, требовавшей мощных силовых приводов. Другое дело -23-мм автоматическая пушка с ленточным питанием, что, кстати, позволило обойтись без заряжающего. А сравнительно небольшая мощь ее осколочного снаряда вполне компенсировалась значительным весом секундного залпа – такой метод давно применяется в истребительной авиации.

Немало хлопот доставил выбор места для антенны радиолокатора. Ведь при установке стволов перед стрельбой на упреждение возникает рассогласование между линией выстрела и электрической осью локатора, из-за чего они, стволы, могут стать помехой для радиолуча. Сначала пушки думали установить попарно по бортам башни, а антенну и оптический визир впереди. Однако разнесенные артсистемы увеличили бы момент инерции вращающейся башни, а при отказе одной возникали бы асимметричные нагрузки на приводы. Кроме того, зеркало антенны перекрывало бы наводчику наблюдение за передней полусферой. Поэтому место стволам выделили в центре установки, а антенну поставили впереди и сбоку от них. Однако при выстрелах на полигоне дульная волна разрушила ее…

В окончательном варианте антенну смонтировали на корме, на высоком кронштейне (в походном положении ее зеркало укладывали над крышей силового отделения), а стволы – впереди, в два яруса, между которыми уложили короба с боезапасом.

Изготовленные башни обкатывали на ходовых макетах, выполненных на базе СУ-85, которую предполагали использовать в качестве шасси для будущей машины, сняв штатную пушку и уменьшив бронирование. Удалось сэкономить 4 т, да масса полностью укомплектованной башни превысила 8 т! Более подходящим был ПТ-76, но требовалась основательная переделка корпуса, чтобы установить тяжелый и сложный погон диаметром 2700 мм под башню. Лучше уж создать специальный корпус. Так и сделали – башня держалась на погоне Т-54, опущенном ниже верхней кромки бортов и опиравшемся на легкую коробчатую раму, которая обеспечивала прочность тонкобронному корпусу. Ее нижняя цилиндрическая часть удачно разместилась в надгусеничных нишах.

Общая компоновка была классической – впереди отделение управления, за ним боевое, в корме моторно-трансмиссионное. Для повышения удельной мощности форсированного двигателя В-6Р применили эжекционную систему охлаждения. Она потребляла всего 2,2-2,5% его мощности (против 10-12% для вентилятора). Заборник воздуха для двигателя оснастили лабиринтной системой перегородок, где застревали крупные частицы пыли, потом воздух проходил по туннелю вдоль борта и поступал в основной фильтр с эжекционным отсосом остатков пыли выхлопными газами. Крутящий момент от двигателя передавался на ведущие колеса через гитару, главный фрикцион, пятиступенчатую коробку передач с синхронизаторами, планетарные механизмы поворота и бортовые передачи. Ходовую часть с шестью однорядными опорными катками на борт заимствовали у ПТ-76, плавное движение обеспечивала торсионная подвеска с большими ходами и мощными амортизаторами на первых, пятом левом и шестом правом узлах. Срок службы гусеницы повысили, уплотнив резиновыми втулками торцы шарниров, чтобы на трущиеся части не попадали абразивные частицы. Запас топлива находился во внутренних баках: один – в силовом отделении, другой – справа от водителя.

При марше по хорошей дороге станция электропитания работала от основного двигателя, на тяжелых грунтах и стационарной позиции автоматически включался газотурбинный ДТ-4 мощностью 80 л. с., который хоть и поглощал много топлива, зато давал нагрузку через минуту после включения. Равные с танками подвижность и проходимость позволяли боевой машине прикрывать войска на марше – эффективный огонь велся благодаря системе стабилизации линии выстрела и визирования.

Радиолокационный комплекс обеспечивал автоматический поиск, обнаружение и поражение воздушных целей на высотах 100-1500 м. При работе в комбинированном режиме, когда дальность задается локатором, а угловые координаты – оптическим визиром, стрельба ведется по самолетам, летящим на сверхмалых высотах. Если же они ставят помехи или пускают ракеты, самонаводящиеся по излучению радара, станция отключается и наводчик осуществляет прицеливание по визиру.

После всесторонних испытаний зенитная самоходная установка ЗСУ-23-4 «Шилка» была принята на вооружение. В процессе производства ее несколько раз модернизировали. В частности, значительные изменения претерпела система воздухопитания радиоприборного комплекса. Поскольку для его охлаждения (а следовательно, для надежной работы) требовался постоянный приток особо чистого воздуха, в передней части корпуса установили воздухозаборник с эффективной системой очистки. Заодно усилили производительность вентиляции боевого отделения.

Рассматривалась возможность замены счетверенной 23-мм установки 30-мм сшестеренной пушкой с вращающимся блоком стволов, что позволило бы резко увеличить плотность огня. Однако эта артсистема, созданная для флота, оказалась слишком привередливой для сухопутных условий.

Кроме того, сравнительные испытания различных зениток показали, что даже со штатным оружием «Шилка» не уступает батарее из четырех 57-мм пушек комплекса С-60, в который входит 12 единиц боевой техники с расчетом в 57 солдат и офицеров.



ХАРАКТЕРИСТИКА

ТТХ ЗСУ-23-4 «Шилка»

Боевая масса, т20,5
Экипаж, чел4
ДвигательВ-6Р
мощность, л.с.280
Максимальная скорость, км/ч50
Запас хода, км450
Дальность обнаружения цели, км12 при автосопровождении 10
Дальность стрельбы, мпо вертикали 100-1500 наклонная 2500 по горизонтали 2000
Углы наведения, град.по вертикали -4…+85 по горизонту 360
Скорость наведения, град./спо азимуту 70 по углу возвышения 60
Темп стрельбы, выстр./минне менее 3400
Начальная скорость снаряда, м/с950-1000
Боекомплект2000

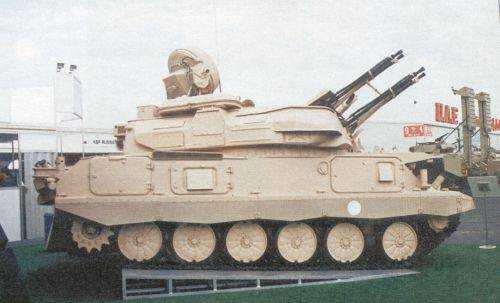

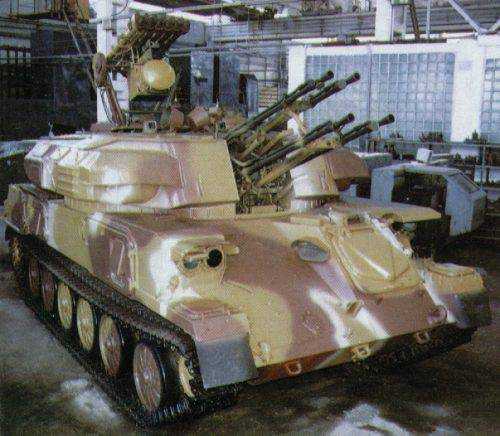

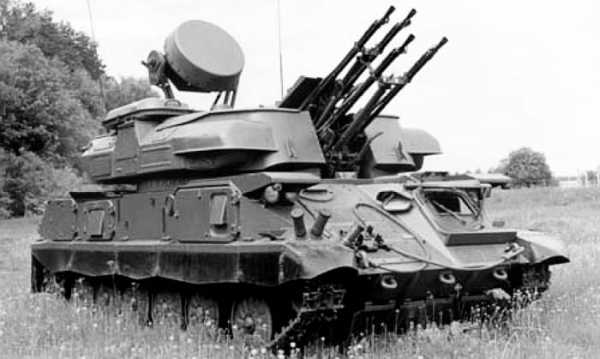

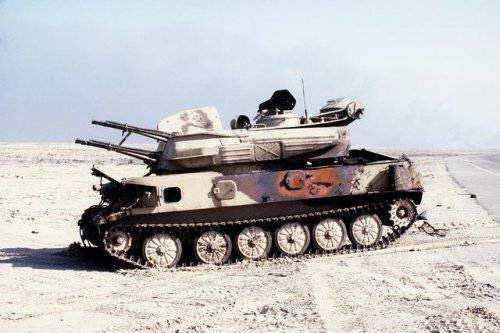

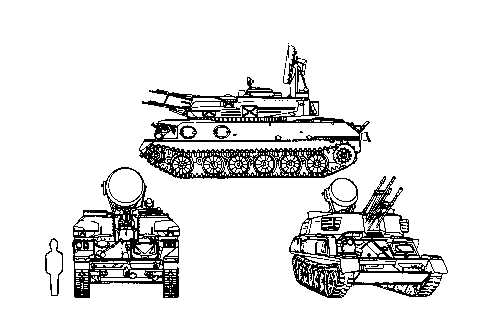

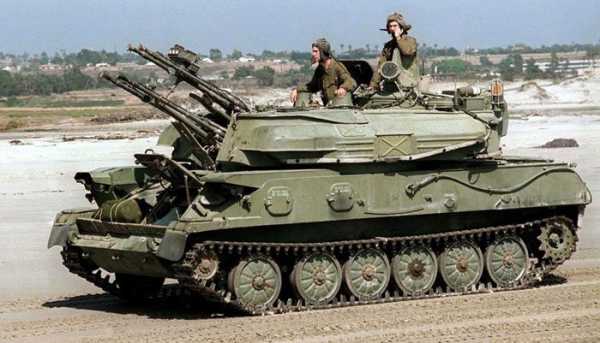

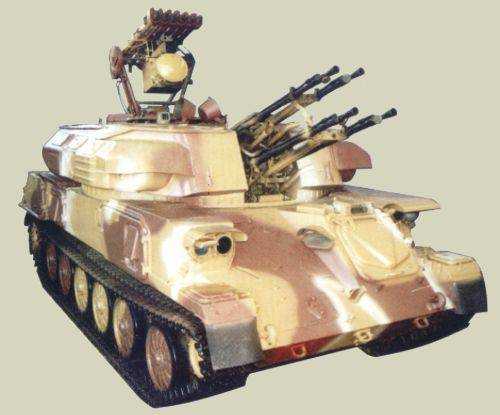

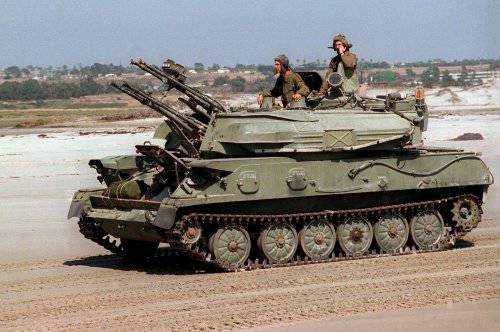

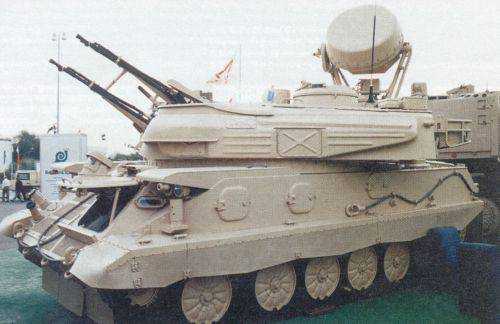

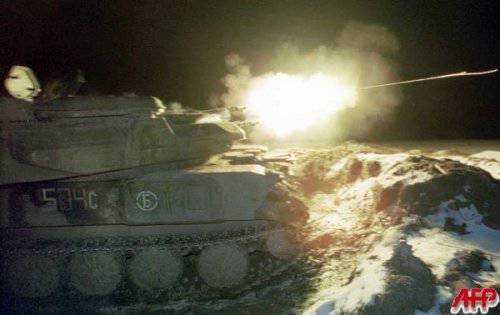

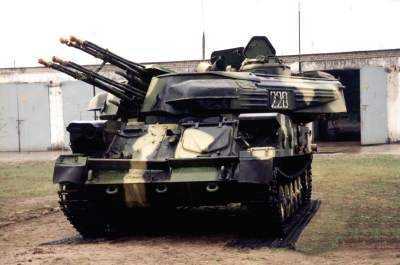

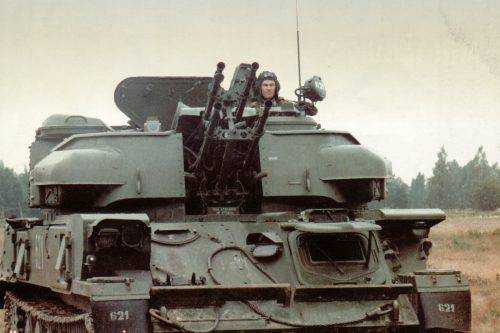

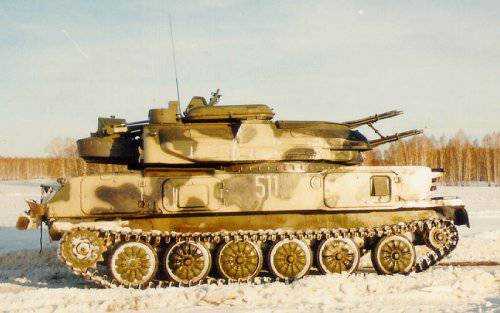

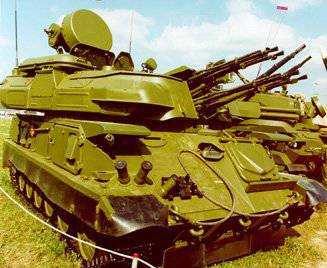

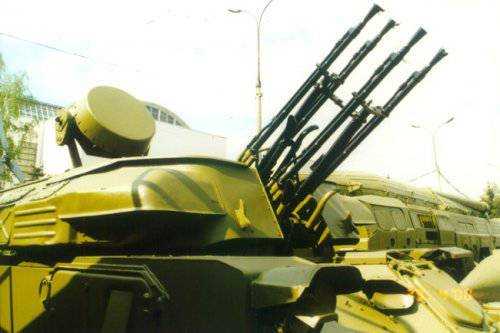

ФОТОГРАФИИ



© KorAx™.



worldweapon.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
