САУ «НОНА» и «ВЕНА». / Оружие / magSpace.ru

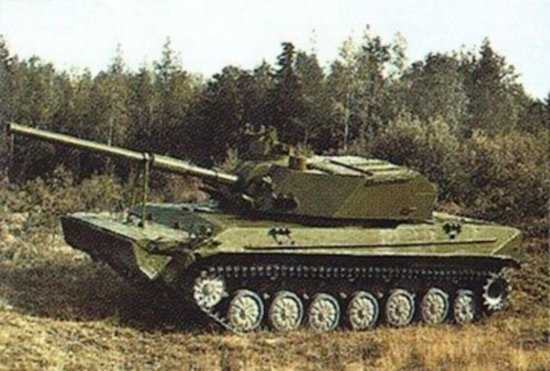

САУ «НОНА-С»

В период своего расцвета советские воздушно-десантные войска (последние два десятилетия существования СССР) представляли внушительную силу. Принятая тогда военная доктрина предусматривала использование ВДВ как средство упреждения действий противника в ходе стратегических наступательных операций. Шесть воздушно-десантных дивизий, более десяти отдельных воздушно-десантных бригад и полков, отдельные бригады и батальоны специального назначения могли навести «шорох» в любом уголке земного шара. Примером тому могут служить молниеносный захват Праги в 1968 г. силами 7-й и 98-й Гвардейских дивизий ВДВ и еще более быстрое овладение Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. Широкомасштабные боевые действия «крылатой пехоты» на территории противника — а именно так планировалось использовать ВДВ — требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, находившиеся на вооружении десанта в 60-х гг., имели главной задачей борьбу с танками. Но десантирование относительно тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главное тактическое преимущество десанта — внезапность. Поэтому в середине 60-х гг. в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе решили разработать и самоходку, получившую название 2С2 «Фиалка».

Но использование довольно мощного 122-мм артиллерийского орудия, заимствованного от САУ «Гвоздика», привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме «Фиалки», также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». Но и он не был принят на вооружение. К середине 70-х на волгоградском тракторном и курганском машиностроительных заводах, также для ВДВ, на конкурсной основе были созданы два легких танка («объект 934» и «объект 685»), основным оружием которых была длинноствольная 100-мм пушка. Однако по ряду причин они тоже не были приняты на вооружение. Задача создания мощного самоходного огневого средства для поддержки действий десантников продолжала оставаться весьма острой. Примерно в то же время на вооружение ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и удлиненное на один каток шасси, что позволило повысить грузоподъемность. В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, что в подмосковном Климовске, совместно со специалистами знаменитой «Мотовилихи» в Перми, было создано принципиально новое 120-мм нарезное орудие 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 г. принять на вооружение ВДВ универсальную артиллерийскую систему, совмещающую в себе функции пушки, гаубицы и миномета.

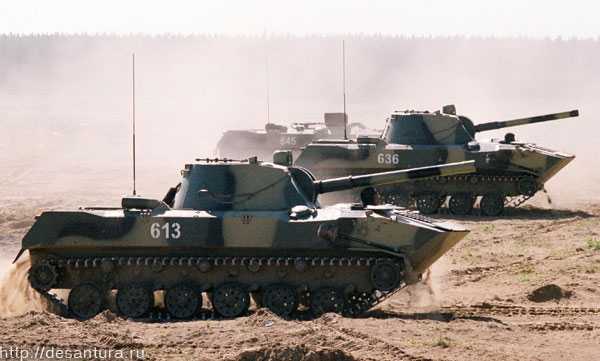

Самоходное артиллерийское орудие (САО) получило название 2С9 «НОНА-С». По одной из легенд, всегда возникающих при создании нового оружия, «НОНА» — не имя женщины, а аббревиатурное сокращение названия — «Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц. Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. Поэтому в боекомплект самоходки могут входить обыкновенные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной — 7,1 км.

Так как при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций, находящихся в боевых порядках пехоты. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды. Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 13 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО «НОНА».

Дальность стрельбы «Китолова» — до 9 км. Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника. Поскольку заряжание такого оружия при больших углах возвышения, особенно характерных для стрельбы «по-минометному», довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания. Сжатый воздух используется также и для продувки канала ствола после каждого выстрела, что значительно снижает загазованность боевого отделения. Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня. Мощный дизельный двигатель в 240 л. с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность — максимальную скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см. Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: «НОНА-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки. Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 г. принято на вооружение буксируемое орудие 2Б16 «НОНА-К».

САУ 2С31 «Вена»

2С31 «Вена» — российское 120-мм самоходное артиллерийское орудие. САО 2С31 была создана на шасси БМП-3. 2С31 «Вена» разработана в г. Перми на Мотовилихинском заводе. Первый экземпляр был изготовлен в 1996 году. На данный момент (2008 г.) существует в единичных экземплярах.

Впервые представлена на выставке IDEX-97 в Арабских Эмиратах.

Вена предназначена для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления на расстоянии до 13 км, при этом способна автоматически корректировать свой огонь по результатам засечки разрывов, способна самостоятельно вести разведку целей днём и ночью. Способна вести прицельный огонь с закрытых позиций и прямой наводкой без предварительной подготовки огневой позиции.

magspace.ru

САУ 2C9 «НОНА-С» (СССР) — Военная техника — Факты мировой истории

В период своего расцвета советские воздушно-десантные войска (последние два десятилетия существования СССР) представляли внушительную силу. Принятая тогда военная доктрина предусматривала использование ВДВ как средство упреждения действий противника в ходе стратегических наступательных операций. Шесть воздушно-десантных дивизий, более десяти отдельных воздушно-десантных бригад и полков, отдельные бригады и батальоны специального назначения могли навести «шорох» в любом уголке земного шара. Примером тому могут служить молниеносный захват Праги в 1968 г. силами 7-й и 98-й Гвардейских дивизий ВДВ и еще более быстрое овладение Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. Широкомасштабные боевые действия «крылатой пехоты» на территории противника — а именно так планировалось использовать ВДВ — требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, находившиеся на вооружении десанта в 60-х гг., имели главной задачей борьбу с танками. Но десантирование относительно тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главное тактическое преимущество десанта — внезапность. Поэтому в середине 60-х гг. в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе решили разработать и самоходку, получившую название 2С2 «Фиалка».

Но использование довольно мощного 122-мм артиллерийского орудия, заимствованного от САУ «Гвоздика», привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме «Фиалки», также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». Но и он не был принят на вооружение. К середине 70-х на волгоградском тракторном и курганском машиностроительных заводах, также для ВДВ, на конкурсной основе были созданы два легких танка («объект 934» и «объект 685»), основным оружием которых была длинноствольная 100-мм пушка. Однако по ряду причин они тоже не были приняты на вооружение. Задача создания мощного самоходного огневого средства для поддержки действий десантников продолжала оставаться весьма острой. Примерно в то же время на вооружение ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и удлиненное на один каток шасси, что позволило повысить грузоподъемность. В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, что в подмосковном Климовске, совместно со специалистами знаменитой «Мотовилихи» в Перми, было создано принципиально новое 120-мм нарезное орудие 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 г. принять на вооружение ВДВ универсальную артиллерийскую систему, совмещающую в себе функции пушки, гаубицы и миномета.

Самоходное артиллерийское орудие (САО) получило название 2С9 «НОНА-С». По одной из легенд, всегда возникающих при создании нового оружия, «НОНА» — не имя женщины, а аббревиатурное сокращение названия — «Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц. Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. Поэтому в боекомплект самоходки могут входить обыкновенные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной — 7,1 км.

Так как при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций, находящихся в боевых порядках пехоты. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды. Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 13 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО «НОНА».

Дальность стрельбы «Китолова» — до 9 км. Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника. Поскольку заряжание такого оружия при больших углах возвышения, особенно характерных для стрельбы «по-минометному», довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания. Сжатый воздух используется также и для продувки канала ствола после каждого выстрела, что значительно снижает загазованность боевого отделения. Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня. Мощный дизельный двигатель в 240 л. с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность — максимальную скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см. Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: «НОНА-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки. Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 г. принято на вооружение буксируемое орудие 2Б16 «НОНА-К».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Боевая масса, т14,5
Экипаж, чел.4
Вооружение120-мм орудие 2А60 и 7,62-мм пулемет
Максимальная дальность стрельбы, м:снаряда с готовыми нарезами 8700
осколочно-фугасной миной 7100
Наименьшая дальность стрельбы, км:снарядом 1,72
миной 0,4
Скорострельность, выстр./мин8-10
Начальная скорость снаряда, м/с:осколочно-фугасного 367
кумулятивного 560
Боекомплект
выстрелов к орудию 30
патронов 500
Двигательтип дизельный
мощность, л.с. 260
Максимальная скорость, км/ч  80
Запас хода, км600
Габариты, мм:длина 7400
ширина 2495
высота 2900

people-events.at.ua

САУ 2C9 НОНА-С СССР

. общепринятая тогда уже армейская теория предугадывала применение ВДВ как лекарство упреждения поступков соперника в ходе хитрых агрессивных операций. 6 воздушно-десантных дивизий, больше 10 отдельных воздушно-десантных бригад и полков, отдельные бригады и батальоны особого предназначения обладали возможность навести «шорох» в всяком уголке земного шара. образцом этому обладают все шансы работать грозный захват Праги в 1968 г. силами 7-й и 98-й Гвардейских дивизий ВДВ и еще больше прыткое овладение Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. Широкомасштабные военные деяния «крылатой пехоты» на земли соперника — а непосредственно предполагалось употреблять ВДВ — настоятельно просили значимой огневой мощи. Обеспечить ее имела возможность лишь артиллерия, действовавшая сообща с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, находившиеся на вооружении десанта в 60-х гг., обладали крупнейшей задачей борьбу с танками. хотя десантирование касается тяжеленной АСУ-85 производилось лишь методом высадки автотранспортного самолета на взлетно-посадочную полосу, ограничивало основное тактическое превосходство десанта — внезапность. потому в середине 60-х гг. в СССР стартовало конструирование сознательно свежей военный машинки десантных войск БМД-1. На ее базе приняли решение создать и самоходку, возымевшую заглавие 2С2 «Фиалка».

хотя применение очень массивного 122-мм артиллерийского орудия, взятого от САУ «Гвоздика», привело к тому, шасси БМД-1 не терпеть перегрузок при стрельбе. помимо «Фиалки», и еше на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». хотя и он не был принят на вооружение. К середине 70-х на волгоградском тракторном и курганском машиностроительных заводах, и еше для ВДВ, на конкурсной базе были сделаны 2 нетяжелых танка («объект 934» и «объект 685»), ключевым пистолетом коих была длинноствольная 100-мм пушка. впрочем по ряду первопричин они также не были приняты на вооружение. миссия сотворения массивного самоходного огневого средства для поддержки поступков десантников продолжала оставаться очень острой. Примерно в несомненно самая ведь время на оружие ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его основным различием от БМД-1, на базе коей он создавался, было недоступность поворотной башни и удлиненное на 1 каток шасси, разрешило увеличить грузоподъемность. В самая ведь время под управлением врача промышленных наук Авенира Новожилова конструкторами из ЦНИИ четкого машиностроения, в находящимся в Московской области Климовске, сообща со профессионалами великой «Мотовилихи» в Перми, было сделано сознательно свежее 120-мм нарезное приспособление 2А51 для конкретной поддержки сухопутных войск. самые разрешило создать и в 1981 г. принять на оружие ВДВ всепригодную артиллерийскую систему, совмещающую в для себя функции пушки, гаубицы и миномета.

Самоходное артиллерийское приспособление (САО) возымело заглавие 2С9 «НОНА-С». По одной из легенд, постоянно образующихся при разработке новейшего оружия, «НОНА» — не фамилия женщины, а аббревиатурное уменьшение наименования — «Новое приспособление Наземной Артиллерии». Даже для нынешнего медли «НОНА-С» — неповторимая артиллерийская система, сочетающая в для себя качества орудий разных вариантов и уготованная для конкретной огневой поддержки подразделений воздушно-десантных войск на поле боя. полномочия САО разрешают употреблять его не лишь для проигрыша активный мощь и разрушения оборонительных построек противника, хотя и вести борьбу с танками, для чего же в состав боекомплекта входят всевозможные боеприпасы. В 1-ый очередь, самая особые осколочно-фугасные артиллерийские снаряды с готовыми нарезами на водящем пояске; этими снарядами возможно стрелять на дальность до 8,7 км, а их низкая изначальная скорость (367 м/с) дозволяет вести перестрелку с чувствительной крутизной траектории. отдача осколочного деяния таковых снарядов приближается к отдачи обыденных 152-мм осколочно-фугасных снарядов российских и забугорных гаубиц. Важной чертой орудия конкретной поддержки войск на поле поединка считается его минимальная дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. потому в боекомплект самоходки обладают все шансы заходить обычные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность перестрелки осколочно-фугасной миной — 7,1 км.

как при поступках в тылу соперника не постоянно возможно полагать на значимый подвоз боеприпасов, несомненно самая в самоходном орудии учтена вероятность применения 120-мм осколочно-фугасных мин от минометов армий иных стран. самые дозволяет сделать помощь собственных войск с огневых позиций, окружающих в военных порядках пехоты. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды. Они обладают специализированный быстрый двигатель, коий дозволяет увеличить дальность перестрелки до 13 км. Последние исследования российских конструкторов дозволили сделало контролируемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, коие наводятся на задача с поддержкой лазерного целеуказателя, нападают ее в наиболее беззащитное место, сверху, и поражают танк с возможностью 0,8-0,9. эти снаряды под заглавием «Китолов-2» обладают все шансы употребляться и в САО «НОНА».

Дальность перестрелки «Китолова» — до 9 км. Для борьбы с бронетехникой обладают все шансы употребляться не лишь высокоточные боеприпасы, хотя и обыкновенные кумулятивные снаряды. несомненно это касается немалая изначальная скорость такового снаряда (560 м/с) гарантирует ему высочайшую отточенность перестрелки по бронированным целям на дальности до 1000 м, а способность пробить больше 600 мм металлической брони позволяет, при необходимости, драться и с главными танками противника. Поскольку заряжание такового орудия при наибольших углах возвышения, особо соответствующих для перестрелки «по-минометному», очень сложной занятие, несомненно самая его обеспечили особым пневматическим преспособлением досылания. плотный воздух употребляется и еше и для продувки канала ствола в последствии любого выстрела, гораздо сокращает загазованность военного отделения. Необходимость десантирования САО парашютным приемом настоятельно попросила устроить самоходку легкой. потому бронекорпус САО сделан из дюралевых сплавов, хотя тем не меньше он оберегает экипаж и оборудование от ружейно-пулеметного огня. Мощный дизельный мотор в 240 л. с. и гидропневматическая подвеска гарантируют самоходному орудию великую физическая активность — наивысшую скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска гарантирует не лишь плавность хода, хотя и выделяет вероятность изменять значение дорожного просвета: при надобности вышину самоходки возможно сбавить на 35 см. Опыт военного использования данной установки, в этом количестве и в Афганистане, продемонстрировал ее высочайшую надежность: «НОНА-С» собственным пламенем не раз спасала наших десантников. Поднятый практически в зенит ствол дозволял улаживать в горках эти задачи, с что не обладали возможность совладать гаубицы и пушки. высочайшая отдача военного использования новейшего орудия обосновать потребность арестовать его не лишь в воздушно-десантных, хотя и в сухопутных войсках. потому нарочно для оснащения мотострелковых батальонов сухопутных войск было создано и в 1986 г. принято на оружие буксируемое приспособление 2Б16 «НОНА-К».

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Боевая масса, т14,5
Экипаж, чел.4
Вооружение 120-мм приспособление 2А60 и 7,62-мм пулемет
Максимальная дальность стрельбы, м: снаряда с готовыми нарезами 8700
осколочно-фугасной миной 7100
Наименьшая дальность стрельбы, км: снарядом 1,72
миной 0,4
Скорострельность, выстр./мин 8-10
Начальная скорость снаряда, м/с: осколочно-фугасного 367
кумулятивного 560
Боекомплект
выстрелов к орудию 30
патронов 500
Двигатель вид дизельный
мощность, л.с. 260
Максимальная скорость, км/ч   80
Запас хода, км 600
Габариты, мм: протяженность 7400
ширина 2495
вышина 2900

tanky.dovidnyk.info

САУ «НОНА-С» | Вооружение России и других стран Мира


В период своего расцвета советские воздушно-десантные войска (последние два десятилетия существования СССР) представляли внушительную силу. Принятая тогда военная доктрина предусматривала использование ВДВ как средство упреждения действий противника в ходе стратегических наступательных операций. Шесть воздушно-десантных дивизий, более десяти отдельных воздушно-десантных бригад и полков, отдельные бригады и батальоны специального назначения могли навести «шорох» в любом уголке земного шара. Примером тому могут служить молниеносный захват Праги в 1968 г. силами 7-й и 98-й Гвардейских дивизий ВДВ и еще более быстрое овладение Кабулом 103-й Гвардейской воздушно-десантной дивизией в 1979 г. Широкомасштабные боевые действия «крылатой пехоты» на территории противника — а именно так планировалось использовать ВДВ – требовали значительной огневой мощи. Обеспечить ее могла только артиллерия, действовавшая вместе с десантниками. Авиадесантные самоходные артиллерийские установки АСУ-57 и АСУ-85, находившиеся на вооружении десанта в 60-х гг., имели главной задачей борьбу с танками. Но десантирование относительно тяжелой АСУ-85 производилось только путем посадки транспортного самолета на взлетно-посадочную полосу, что ограничивало главное тактическое преимущество десанта – внезапность. Поэтому в середине 60-х гг. в СССР началось проектирование принципиально новой боевой машины десантных войск БМД-1. На ее основе решили разработать и самоходку, получившую название 2С2 «Фиалка».

Но использование довольно мощного 122-мм артиллерийского орудия, заимствованного от САУ «Гвоздика», привело к тому, что шасси БМД-1 не выдерживало перегрузок при стрельбе. Кроме «Фиалки», также на базе БМД-1, для ВДВ был разработан и самоходный 120-мм казнозарядный миномет 2С8 «Ландыш». Но и он не был принят на вооружение. К середине 70-х на волгоградском тракторном и курганском машиностроительных заводах, также для ВДВ, на конкурсной основе были созданы два легких танка («объект 934» и «объект 685»), основным оружием которых была длинноствольная 100-мм пушка. Однако по ряду причин они тоже не были приняты на вооружение. Задача создания мощного самоходного огневого средства для поддержки действий десантников продолжала оставаться весьма острой. Примерно в то же время на вооружение ВДВ был принят и гусеничный десантный бронетранспортер БТР-Д. Его главным отличием от БМД-1, на основе которой он создавался, было отсутствие поворотной башни и удлиненное на один каток шасси, что позволило повысить грузоподъемность. В это же время под руководством доктора технических наук Авенира Новожилова конструкторами из ЦНИИ Точного машиностроения, что в подмосковном Климовске, совместно со специалистами знаменитой «Мотовилихи» в Перми, было создано принципиально новое 120-мм нарезное орудие 2А51 для непосредственной поддержки сухопутных войск. Это позволило разработать и в 1981 г. принять на вооружение ВДВ универсальную артиллерийскую систему, совмещающую в себе функции пушки, гаубицы и миномета.

Самоходное артиллерийское орудие (САО) получило название 2С9 «НОНА-С». По одной из легенд, всегда возникающих при создании нового оружия, «НОНА» — не имя женщины, а аббревиатурное сокращение названия — «Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» — уникальная артиллерийская система, сочетающая в себе свойства орудий различных видов и предназначенная для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы. В первую очередь, это специальные осколочно-фугасные артиллерийские снаряды с готовыми нарезами на ведущем пояске; такими снарядами можно стрелять на дальность до 8,7 км, а их невысокая начальная скорость (367 м/с) позволяет вести стрельбу с большой крутизной траектории. Эффективность осколочного действия таких снарядов приближается к эффективности обычных 152-мм осколочно-фугасных снарядов отечественных и зарубежных гаубиц. Важной характеристикой орудия непосредственной поддержки войск на поле боя является его наименьшая дальность стрельбы: для снаряда она составляет 1,7 км, а для мины — 400 м. Поэтому в боекомплект самоходки могут входить обыкновенные 120-мм минометные мины — осколочно-фугасные, осветительные, дымовые и зажигательные. Прицельная дальность стрельбы осколочно-фугасной миной — 7,1 км.

Так как при действиях в тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, то в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций, находящихся в боевых порядках пехоты. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды. Они имеют специальный реактивный двигатель, который позволяет повысить дальность стрельбы до 13 км. Последние разработки отечественных конструкторов позволили создать управляемые (самонаводящиеся и корректируемые на траектории) снаряды для артиллерии, которые наводятся на цель с помощью лазерного целеуказателя, атакуют ее в самое незащищенное место, сверху, и поражают танк с вероятностью 0,8-0,9. Такие снаряды под названием «Китолов-2» могут использоваться и в САО «НОНА».

Дальность стрельбы «Китолова» — до 9 км. Для борьбы с бронетехникой могут использоваться не только высокоточные боеприпасы, но и обычные кумулятивные снаряды. Относительно большая начальная скорость такого снаряда (560 м/с) обеспечивает ему высокую точность стрельбы по бронированным целям на дальности до 1000 м, а способность пробить более 600 мм стальной брони позволяет, при необходимости, бороться и с основными танками противника. Поскольку заряжание такого оружия при больших углах возвышения, особенно характерных для стрельбы «по-минометному», довольно трудоемкое занятие, то его снабдили специальным пневматическим механизмом досылания. Сжатый воздух используется также и для продувки канала ствола после каждого выстрела, что значительно снижает загазованность боевого отделения. Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов, но тем не менее он защищает экипаж и оборудование от ружейно-пулеметного огня. Мощный дизельный двигатель в 240 л. с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность — максимальную скорость по шоссе до 60 км/ч, а на плаву до 9 км/ч. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см. Опыт боевого применения этой установки, в том числе и в Афганистане, показал ее высокую надежность: «НОНА-С» своим огнем не раз выручала наших десантников. Поднятый почти в зенит ствол позволял решать в горах такие задачи, с которыми не могли справиться гаубицы и пушки. Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому специально для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 г. принято на вооружение буксируемое орудие 2Б16 «НОНА-К».



ХАРАКТЕРИСТИКА

ТТХ 2C9 «НОНА-С»

Боевая масса, т14,5
Экипаж, чел.4
Вооружение120-мм орудие 2А60 и 7,62-мм пулемет
Максимальная дальность стрельбы, м:снаряда с готовыми нарезами 8700
осколочно-фугасной миной 7100
Наименьшая дальность стрельбы, кмснарядом 1,72
миной 0,4
Скорострельность, выстр./мин8-10
Начальная скорость снаряда, м/сосколочно-фугасного 367
кумулятивного 560
Боекомплектвыстрелов к орудию 30
патронов 500
Двигательтип дизельный
мощность, л.с. 260
Максимальная скорость, км/ч80
Запас хода, км600
Габариты, ммдлина 7400
ширина 2495
высота 2900



ФОТОГРАФИИ



© KorAx™.



worldweapon.ru

САУ 2С9 «Нона-C» — самоходное артиллерийское орудие калибр 120-мм

Самоходка 2С9 «Нона-С» считается уникальной, артиллерийской системой, которая создавалась специально для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Необходимость в такой машине возникла, когда появились планы по использованию «крылатой пехоты» на неприятельской территории. При этом огромная роль отводилась авиадесантным самоходным артиллерийским установкам. Однако существующие модели АСУ-57 и АСУ-85 были предназначены для борьбы с танками. Кроме того, они были не совсем удобны для десантирования, поскольку это требовало посадки транспортного самолета на взлетно-посадочную полосу, что исключало внезапность. Именно поэтому в середине 60-х гг. начались работы, направленные на создание более удобной и вместе с тем мощной машины.

2С9 «Нона-С» — видео

В середине 70-х гг. на конкурсной основе на волгоградском и курганском машиностроительных заводах конструкторы построили два легких танка — «Объект 934» и «Объект 685». В качестве основного оружия у этих машин использовалась длинноствольная 100-мм пушка. Но машины не были приняты на вооружение ввиду их недостаточной мощности. В это же время конструкторы ЦНИИ Точного машиностроения в содружестве с пермскими инженерами известной «Мотовилихи» создали новое уникальное 120-мм нарезное орудие 2А51, способное эффективно осуществлять поддержку сухопутных войск. Эта артиллерийская система удачно совмещала в себе пушку, гаубицу и миномет. Машине был присвоен индекс 2С9 «Нона-С», причем, согласно легенде, это название можно расшифровать как «Новое орудие Наземной Артиллерии». Эта самоходная установка в боевых условиях способна выполнять несколько функций: разрушать оборонительные укрепления противника, поражать живую силу противоположной стороны, а также уничтожать танки неприятеля. С 1981 г. машина стала выпускаться серийно. Всего было создано более 1000 экземпляров. До сегодняшнего дня эта машина стоит на вооружении в российских войсках и во многих армиях стран СНГ.
С самого начала конструкторы планировали создать мобильную артиллерийскую систему, поэтому машина имеет сравнительно небольшой вес и изначально предназначена для перевозок самолетами и вертолетами. Более того, она может десантироваться с помощью многокупольных парашютных систем и парашютно-реактивной системы ПРСМ-925.

«Нона-С» была создана на базе гусеничного бронетранспортера БТР-Д, который отличался удлиненным на один каток шасси и отсутствием поворотной башни. Корпус новой самоходки в связи с этим был цельносварной из алюминиевого броневого сплава толщиной 15 мм. Носовая часть корпуса содержала отделение управления, где располагались командир и механик-водитель. Боевое отделение находилось в средней части машины. Силовое отделение с двигателем 5Д20-240, трансмиссией, водометами, топливными баками располагалось в корме самоходки. Мощный двигатель позволял машине достигать скорости 60 км/ч по шоссе и 9 км/ч на плаву.
Башня была оборудована орудием 2А51, прицелом 1П8, приборами наблюдения (два ТНПО-170А, МК-4), а также электро- и пневмооборудованием. Плавность хода достигалась с помощью управляемой подвески, которая к тому же позволяла изменять величину дорожного просвета, к примеру уменьшив его на 35 см.
Из орудия, установленного на самоходке, можно стрелять всеми типами мин 120-мм калибра, которые находятся в производстве в российской промышленности, а также уже хранятся на складах. Кроме того, с учетом специфики десантного нападения для стрельбы должны были подходить и боеприпасы потенциального противника. Именно поэтому первоначально орудие было рассчитано и на применение французских 120-мм мин, однако впоследствии испытания показали, что из него можно успешно стрелять боеприпасами израильского, китайского, немецкого и испанского производства.

Если мины нужного калибра уже существовали на момент создания 2С9 «Нона-С», то снаряды пришлось разрабатывать заново. В процессе напряженной работы в этом направлении появились выстрелы ЗВОФ54 с осколочно-фугасным снарядом ЗОФ49, ЗВОФ49 с осколочно-фугасным снарядом ЗОФ51, ЗВОФ55 с активно-реактивным осколочно-фугасным снарядом ЗОФ50 и кумулятивный выстрел ЗВБК14 с активно-реактивным снарядом ЗБК19. При стрельбе используется уникальная конструктивно-баллистическая схема «орудие—выстрел», не применявшаяся до этого на других орудиях. 2А51 является нарезным, казнозарядным, имеющим необычную конструкцию, использующую боеприпасы безгильзового заряжания.
Разрыв взрывчатого вещества A-IX-2 при осуществлении выстрела порождает 3500 осколков массой от 0,5 до 15 г. Толщина пробиваемой брони на расстоянии 15—20 м равна 8 мм, на удалении 7—10 м — 12—14 мм. Стрельба из самоходки возможна только с места, причем как с закрытых огневых позиций, так и прямой наводкой. Горизонтальное наведение производится под углом 70 градусов (по 35 градусов на сторону), вертикальное варьируется от -4 до +80°. Скорострельность может достигать 10 выстрелов в минуту. Боекомплект САО составляет 25 выстрелов: пять кумулятивных снарядов, 20 мин или снарядов в других любых комбинациях. Кроме того, в него входят 13 футляров с двумя полными зарядами на зарядных устройствах в каждом и 20 пакетов пучков пороха для комплектации переменных зарядов, расположенных в двух ящиках. При длительном применении орудия в бою подача боеприпасов осуществляется с грунта с помощью специального лотка.

Орудие имеет комбинированный полуавтоматический затвор с пластическим обтюратором пороховых газов, который одновременно является и досылателем выстрела в ствол. Досылка осуществляется с помощью сжатого воздуха.
САУ оснащена тремя приборами наблюдения ТНПО-170А, расположенными перед люком механика, причем центральный в случае необходимости легко заменяется бесподсветочным прибором ночного видения ТВНЕ-4Б или ТНП-350Б. У люка командира также находятся два прибора ТНПО-170А и танковый перископ ТПК-2.

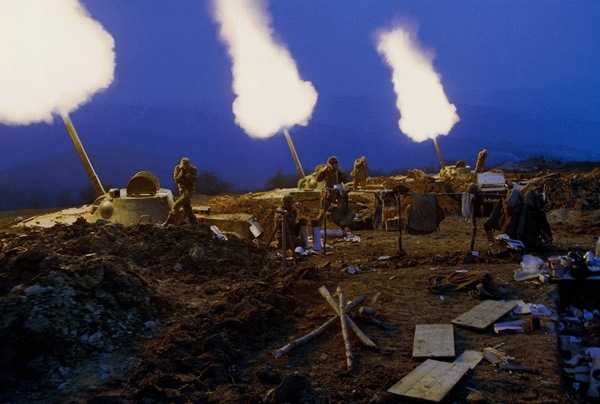

Во время своего боевого использования, в частности в Афганистане, «Нона-С» проявила такие хорошие результаты, что само собой родилось решение снабжать подобными самоходками не только ВДВ, но и подразделения морской пехоты, и сухопутные войска. В этих целях было создано орудие 2С9-1 «Свиристелка». К 1986 г. российские конструкторы разработали буксируемое орудие 2Б16 «Нона-К»

Тактико-технические характеристики САО 2С9 «Нона-C»

Масса, т
8,76 (8,2 при десантировании)

Длина, м
6,02

Ширина, м
2,63

Тип брони
алюминиевая

Калибр / марка пушки
120-мм / 2А51

Тип пушки
нарезная полуавтоматическая пушка-гаубица-миномёт

Боекомплект пушки
25 на 2С9; 40 на 2С9-1 и 2С9-1М

Дальность стрельбы, км
0,04 — 12,8

Боевая скорострельность, мин
6-8

Горизонтальный угол наведения орудия, град.
60

Угол возвышения, град.
80

Угол снижения, град.
4

Двигатель
5Д20

Мощность двигателя, л. с.
240

Скорость по шоссе, км/ч
60

Запас хода по шоссе, км
500

Запас хода по пересечённой местности, км
75 — 90 на плаву

Экипаж, чел.
4

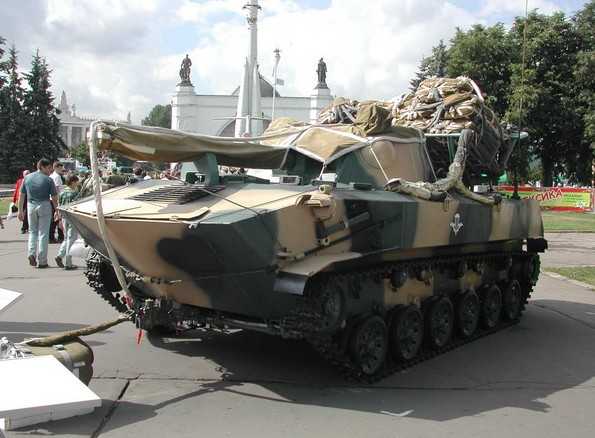

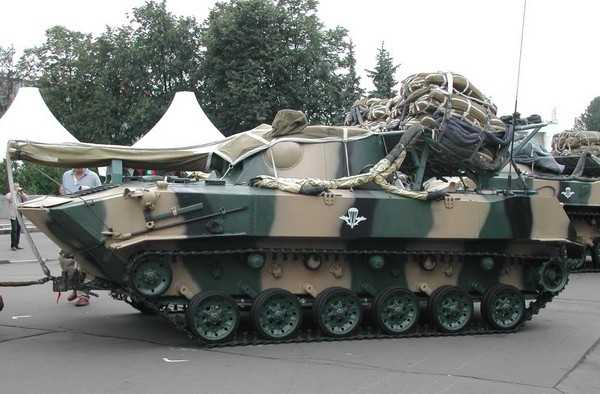

Фото 2С9 «Нона-C» подготовленной к десантированию из самолета. Выставка сухопутных войск МСВС-2006 в Москве 2006 года.

Источник

ahtur.ru

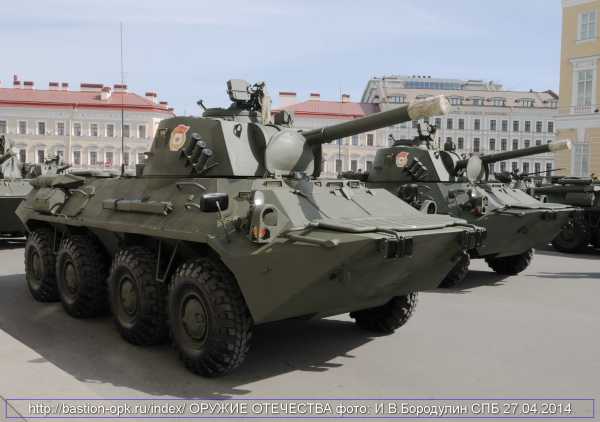

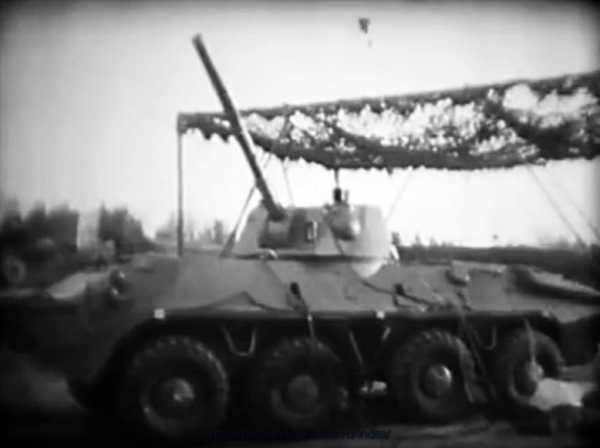

Самоходная артиллерийская установка 2С23 «Нона-СВК» (Россия)


Самоходная артиллерийская установка 2С23 «Нона-СВК» разработана в конструкторском бюро Пермского машиностроительного завода имени Ленина под научным руководством климовского Центрального научно-исследовательского института точного машиностроения и горьковского Центрального научно-исследовательского института «Буревестник» на базе шасси плавающего колёсного бронетранспортёра БТР-80. САУ 2С23 «Нона-СВК» предназначено для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. Способно вести прицельный огонь без предварительной подготовки с закрытых позиций и прямой наводкой. Возможна стрельба всеми видами 120-мм мин российского и зарубежного производства.

САУ 2С23 «Нона-СВК» сохранило геометрию и компоновочные решения бронетранспортёра БТР-80. Корпус выполнен из сварных листов броневой стали и обеспечивает защиту от пуль калибра 7,62 мм и осколков артиллерийских боеприпасов. Лобовой лист корпуса выдерживает попадание 12,7-мм пуль. В передней части корпуса расположено отделение управления с рабочим местом механика-водителя. Справа от механика-водителя установлено место командира САУ во время совершения марша. В средней части корпуса расположено боевое отделение, на крыше корпуса установлен поворотный погон с вращающейся башней. В боевом отделении размещены укладки со снарядами. В задней части корпуса находится моторно-трансмиссионное отделение с силовой установкой. Башня 2С23 «Нона-СВК» сварная, слева от орудия установлено рабочее место наводчика с прицельными приспособлениями. За наводчиком расположено рабочее место командира САУ с поворотной башенкой. Справа от орудия находится рабочее место заряжающего.



Основным вооружением САУ 2С23 «Нона-СВК» является 120-мм нарезная пушка-гаубица-миномёт 2А60, представляющая собой модифицированную версию орудия 2А51, устанавливаемого в самоходную артиллерийскую установку 2С9 «Нона-С». Ствол 2А60 состоит из трубы и казённика. Длина трубы составляет 24,2 калибра. На внутренней части ствола выполнено 40 нарезов постоянной крутизны. Затвор орудия копирного типа с пластическим обтюратором, совмещающий в себе функции досылателя. После досылки снаряда в канал ствола, обтюратор запирается вертикальным клином, установленном в казённике орудия, благодаря чему исключается прорыв пороховых газов при выстреле в боевое отделение 2С23 «Нона-СВК». Для удаления пороховых газов, предотвращения задымления боевого отделения и удаления несгоревших остатков порохового заряда в канал ствола подаётся сжатый воздух. Противооткатные устройства состоят из гидравлического тормоза отката и пневматического накатника.



Дополнительно САУ 2С23 «Нона-СВК» оборудовано 7,62-мм пулемётом ПКТ. Пулемёт установлен на вращающейся башенке командира САУ. Для личного оружия расчёта предусмотрены четыре крепления под автоматы АКС-74У, а также крепление для сигнального пистолета. Для борьбы с воздушными целями в корпусе САУ 2С23 размещены два ПЗРК 9К38 «Игла-1». В возимый боекомплект дополнительного вооружения входят: 500 патронов для пулемёта, 15 ручных гранат Ф-1 и 20 ракет к сигнальному пистолету.



Боекомплект орудия 2А60 полностью унифицирован с боекомплектом буксируемого орудия 2Б16 «Нона-К» и гусеничной САУ 2С9 «Нона-С». В основной боекомплект входят осколочно-фугасные снаряды 3ОФ49. Снаряды 3ОФ49 имеют стальной корпус и снаряжаются 4,9 кг взрывчатого вещества марки А-IX-2. При установке контактного взрывателя на осколочное действие во время разрыва снаряд 3ОФ49 образует около 3500 убойных осколков массой от 0,5 до 15 г, обладающих начальной скоростью около 1800 м/с. Приведённая площадь поражения открыто расположенной живой силы в положении «стоя» составляет 2200 кв.м., бронепробиваемость гомогенной стальной брони составляет 12 мм на расстоянии от 7 до 10 м от эпицентра разрыва снаряда. При использовании радиовзрывателя АР-5 эффективность поражения открыто расположенной живой силы увеличивается от 2 до 3 раз. При установке контактного взрывателя на фугасное действие снаряд 3ОФ49 способен образовывать воронки до 2 м глубиной и до 5 м в диаметре.



Для стрельбы на расстояния до 12,8 км в боекомплект САУ 2С23 «Нона-СВК» входят активно-реактивные снаряды 3ОФ50. Для семейства орудий типа «Нона» разработаны корректируемые снаряды «Китолов-2», имеющие возможность поражения бронетанковой техники в местах сосредоточения пусковых установок, долговременных оборонительных сооружений, мостов и переправ с вероятностью от 80 до 90 %. Для борьбы с бронетехникой противника в боекомплект входят кумулятивные невращающиеся снаряды 3БК19, пробивающие до 600 мм гомогенной броневой стали. Кроме штатных снарядов, САУ 2С23 «Нона-СВК» может использовать все типы мин для гладкоствольных и нарезных миномётов, в том числе осветительные, дымовые и зажигательные. При использовании активно-реактивного снаряда APCM для французского нарезного миномёта RT-61 дальность стрельбы САУ 2С23 «Нона-СВК» может быть увеличена до 17 км.



В настоящее время САУ «Нона-СВК» состоят на вооружении сухопутных войск и морской пехоты России; 13 машин были поставлены для вооруженных сил Венесуэллы.



Технические характеристики 2С23 «Нона-СВК»
Размеры:
— Длина корпуса, мм: 7730
— Длина с пушкой вперёд, мм: 7730
— Ширина корпуса, мм: 2900
— Высота, мм: 3075
— База, мм: 4400
— Колея, мм: 2410
— Клиренс, мм: 475



Бронирование:
— Тип брони: стальная катаная



Вооружение
— Калибр и марка пушки: 120-мм 2А60
— Тип пушки: нарезная полуавтоматическая пушка-гаубица-миномёт
— Длина ствола, калибров: 24,2
— Боекомплект пушки: 30
— Углы ВН, град.: -4 +80 град
— Углы ГН, град.: -35 +35 град
— Дальность стрельбы, км: 0,04-12,8
— Прицелы: 1П8, 1П30, ТКН-3А
— Пулемёты: 1х7,62-мм ПКТ



Подвижность
— Тип двигателя: КамАЗ 7403
— Мощность двигателя, л. с.: 260
— Скорость по шоссе, км/ч: 80
— Скорость по пересечённой местности, км/ч: 10 на плаву
— Запас хода по шоссе, км: 600
— Запас хода по пересечённой местности, км: 223—480
— Ёмкость топливных баков, л: 300
— Удельная мощность, л. с./т: 19,1
— Тип подвески: индивидуальная торсионная
— Удельное давление на грунт, кг/кв.см: 2,3—3,7
— Преодолеваемый подъём, град.: 30 град
— Преодолеваемая стенка, м: 0,5
— Преодолеваемый ров, м: 2
— Преодолеваемый брод, м: плавает

www.dogswar.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике


120-ММ САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК»

120-MM SELF-PROPELLED GUN 2С23 «NONA-SVK»

14.10.2015

До конца текущего года артиллерийские подразделения Воздушно-десантных войск (ВДВ) получат более 30 уникальных модернизированных машин артиллерийской разведки и управления огнем «Реостат-1», а также свыше 20 самоходных артиллерийских орудий (САО) «Нона-1М».
Модернизированная боевая техника в подразделения ВДВ поступает по контрактам, заключенным в соответствии с Государственным оборонным заказом.
Машины артиллерийской разведки оснащены усовершенствованной аппаратурой разведки, связи и управления с новым аппаратно-програмным комплексом, который позволяет не только в автоматизированном режиме определять координаты целей и разрывов снарядов днем и ночью, но и осуществлять лазерную подсветку целей на расстоянии до 9 км для применения управляемых снарядов «Китолов-2».
Поступающие модернизированные САО «Нона-1М» могут использовать около 20 различных типов отечественных боеприпасов, а также широкий спектр выстрелов зарубежной номенклатуры.
Кроме того, они оснащены мощной бортовой ЭВМ, позволяющей действовать в автономном режиме, независимо от местонахождения машин артиллерийской разведки, и располагать орудия на позициях более рассредоточено. Для повышения комфорта в САО появился отопитель.
Все поступающие в артиллерийские подразделения ВДВ модернизированные машины артиллерийской разведки и самоходные орудия оснащены модулями автоматизированной системы управления войсками «Андромеда-Д».
Управление пресс-службы и информации Министерства обороны Российской Федерации

ВОЗДУШНО-ДЕСАНТНЫЕ ВОЙСКА (ВДВ)

13.01.2018

Артиллерийский дивизион горного мотострелкового соединения, дислоцированного в Республике Тыва, перевооружен на 120-мм самоходные орудия «Нона-СВК».
Орудия «Нона-СВК», наиболее эффективные в горной местности, предназначены для уничтожения целей на удалении до 12,5 км. Они способны вести огонь корректируемыми снарядами с вероятностью поражения 0,8–0,9 с закрытых позиций и прямой наводкой. Возможна стрельба всеми видами 120-мм мин, в том числе иностранного производства.
Осенью прошлого года переброшенные из Кызыла подразделения горнострелковой бригады Центрального военного округа (ЦВО) успешно выполнили учебно-боевые задачи в ходе совместного антитеррористического учения на полигоне Фориш в Узбекистане, а также миротворческого учения ОДКБ в Казахстане.
Пресс-служба Центрального военного округа

05.02.2018
ФОТОРЕПОРТАЖ: САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК» НА ФОРУМЕ «АРМИЯ-2017»

На Международном военно-техническом форуме «Армия-2017» Минобороны РФ представило 120-мм самоходное орудие 2С23 «НОНА-СВК».
Российское 120-мм батальонное самоходное артиллерийское орудие 2С23 «Нона-СВК» разработано в конструкторском бюро Пермского машиностроительного завода имени Ленина под научным руководством климовского Центрального научно-исследовательского института точного машиностроения и горьковского Центрального научно-исследовательского института «Буревестник» на базе шасси плавающего колёсного бронетранспортёра БТР-80. САО 2С23 «Нона-СВК» предназначено для подавления живой силы, артиллерийских и миномётных батарей, ракетных установок, бронированных целей, огневых средств и пунктов управления. Способно вести прицельный огонь без предварительной подготовки с закрытых позиций и прямой наводкой. Возможна стрельба всеми видами 120-мм мин российского и зарубежного производства.
Серийное производство САУ 2С23 было развёрнуто в 1990 году (то есть до официального принятия на вооружение) на «Мотовилихинских заводах» и продолжается по настоящее время.
ВТС «БАСТИОН», 05.02.2018

САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК» НА ФОРУМЕ «АРМИЯ-2017»
МЕЖДУНАРОДНЫЙ ВОЕННО-ТЕХНИЧЕСКИЙ ФОРУМ АРМИЯ-2017

24.06.2018

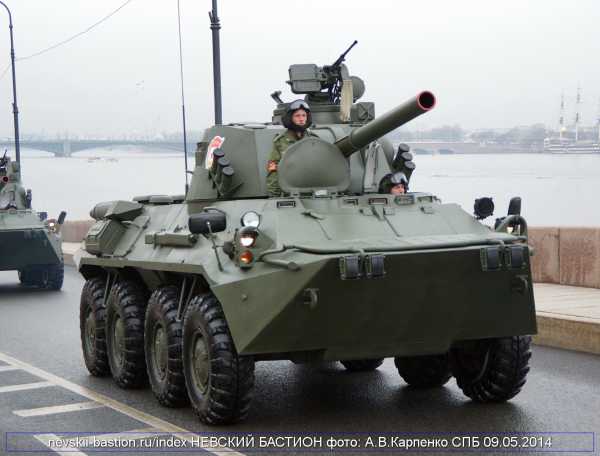

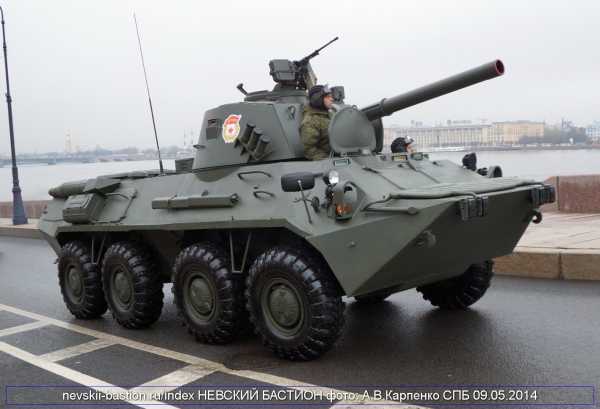

ФОТОРЕПОРТАЖ: САО 2С23 «НОНА-СВК» С ПАРАДА ПОБЕДЫ В САНКТ-ПЕТЕРБУРГЕ. 09.05.2018

В Санкт-Петербурге 9 мая 2018 года прошел парад в честь Дня Победы. На нем было много гусеничной и колесной военной техники. Предлагаем вниманию читателей фоторепортаж об отъезде с Парада самоходных артиллерийских орудий 2С23 «Нона-СВК».
ВТС «БАСТИОН», 24.06.2018

САО 2С23 «НОНА-СВК» С ПАРАДА ПОБЕДЫ В САНКТ-ПЕТЕРБУРГЕ. 09.05.2018
ТЕХНИКА С ПАРАДА ПОБЕДЫ В САНКТ-ПЕТЕРБУРГЕ. 09.05.2018
ПАРАД ПОБЕДЫ 2018 ГОДА

13.07.2018

В полевом лагерном сборе артиллеристов 41-й общевойсковой армии Центрального военного округа, который начался в Кемеровской области, впервые примут участие расчеты новейших самоходных артиллерийских установок (САУ) 2С23 «Нона-СВК».
Военнослужащие артиллерийского подразделения мотострелкового соединения ЦВО, дислоцированного в Республике Тыва, совершили марш комбинированным способом в район проведения сборов.
Расчеты 10 самоходных артиллерийских установок примут участие в самом крупном полевом лагерном сборе артиллерийских подразделений в Сибири, который пройдет на полигоне Юргинский в Кемеровской области.
Солдаты и офицеры выполнят нормативы по приведению орудия к бою, решат ряд задач по огневой подготовке, вождению и организации взаимодействия с другими артиллерийскими подразделениями.
САУ 2С23 «Нона-СВК» является самым универсальным артиллерийским орудием, стоящим на вооружении, так как способно вести огонь снарядами различного типа калибра 120-мм.
Лагерный сбор артиллерийских соединений Центрального военного округа проходит на полигонах Кемеровской, Челябинской, Оренбургской областях, к нему привлечены свыше 6500 военнослужащих, задействованы более 1300 единиц вооружения и военной техники.
Пресс-служба Центрального военного округа

ВОЕННЫЕ УЧЕНИЯ РОССИИ


120-ММ САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК»


Наличие в Воздушно-десантных войсках (ВДВ) легкого самоходного орудия «Нона» обладающего свойствами полевой пушки и миномета, а так же его успешное применение в Афганистане, побудило руководство Минобороны обратить внимание на рассмотрение вопроса о наличие подобного орудия для Сухопутных войск. Самоходные орудия типа «Нона» эффективны при использовании в горах, это обстоятельство было тоже в пользу создания колесного варианта артсистемы. В качестве шасси необходимо было применить ту машину, которая эксплуатируется в Сухопутных войсках. Выбор пал на бронетранспортер.
Первоначально по заданию создавалось в ЦНИИ точного машиностроения (главный конструктор А.Г.Новожилов) и КБ Пермского машиностроительного завода «Мотовилиха» (главный конструктор Ю.Н.Калачников) опытное колесное самоходное орудие «Нона-СВ» на базе плавающего бронетранспортера БТР-70. На бронетранспортер вместо штатной башни с крупнокалиберным пулеметом установили 120-мм орудие с башней от самоходной установки ВДВ 2С9 «Нона-С». Корпус машины «Нона-СВ» был цельносварной из броневой стали, обладал герметичностью и хорошо обтекался водой. Орудие установлено в поворотной стальной бронированной башне. На ней имеется командирская башенка с прибором наблюдения и люком. Для заряжающего сверху башни установлен люк заряжающего. Опытное самоходное орудие «Нона-СВ» прошло заводские и полигонные испытания. Но к тому времени для Советской Армии создавался более совершенный бронетранспортер БТР-80. И после доработки башни, орудия и подбашенного отделения установки «Нона-СВ» было решено использовать шасси бронетранспортера БТР-80, в таком виде САО получило обозначение «Нона-СВК» (2С23).


Макетный образец САО «Нона-СВ», для Сухопутных войск разрабатывался также, на шасси 2С1 «Гвоздика». 1982 г. Работы над этим САО были остановлены в связи с началом разработки САО «Вена». Рассматривался еще вариант установки башни с орудием «Нона» на шасси БМП-2.
САО «Нона-СВК» предназначено для подавления артиллерийских и минометных батарей, ракетных установок, бронированных целей, уничтожения огневых средств, пунктов управления и живой силы противника, задымления, ослепления и освещения местности в интересах батальона. Оно способно следовать за танками, сходу преодолевать окопы, траншеи и водные преграды.
Самоходное орудие 2С23 «Нона-СВК» смонтировано на плавающем бронированном шасси БТР-80 с колесной формулой 8х8, которое было создано в КБ Горьковского автозавода (ГАЗ, главный конструктор А..Масягин) на базе бронетранспортера БТР-70. Серийное производство бронетранспортеров БТР-80 было организовано на Арзамасском машзаводе.
Корпус самоходного орудия «Нона-СВК» цельносварной из броневой стали, он герметичен. Машина разделена на три отделения: управления, боевое и силовой установки. 120-мм орудие установлено в поворотной стальной бронированной башне. На ней имеется командирская башенка с прибором наблюдения ТНПО-115 и люком, для заряжающего сверху башни размещен свой люк. В боевом отделении находятся выстрелы для орудия и два ящика с дополнительными зарядами. Для очистки воздуха в САО применена фильтровентиляционная установка.
В качестве артиллерийской части на самоходном орудие 2С23 было применено модернизированное орудие от самоходной установки 2С9 «Нона-С», получившее обозначение 2А60. Орудие представляет собой 120-мм нарезную полуавтоматическую пушку 2А60 с комбинированным затвором и пневматическим досылателем. Система имеет моноблочный ствол без дульного тормоза и клиновый полуавтоматический затвор с упругопластическим обтюратором. Орудие предназначено для стрельбы безгильзовыми боеприпасами и минами. В орудие применен автоматический досылатель, который состоит из цилиндра с рамой, пневматических систем, «механической руки» и пульта управления досылателем. Цилиндр с рамой изготовлены вместе с запирающим механизмом затвора и пневматическим устройством. Пушка 2А60 имеет систему эжекции пороховых газов после выстрела и оборудована индикатором нагрева ствола. Орудие оснащено гидравлическим тормозом отката веретенного типа с пружинным компенсатором и пневматическим накатником с гидравлическим уплотнителем. Орудие 2А60 серийно производится Пермским машзаводом.
Артсистема 2А60 может вести огонь артиллерийскими выстрелами и 120-мм минометными минами, в том числе иностранного производства (включая от французского миномета РТ-61). Пушка способна вести прицельный огонь с закрытых позиций и прямой наводкой без предварительной подготовки огневой позиции.
Боеприпасы для орудия 2А60 были созданы в НПО «Базальт» под руководством главного конструктора А.С.Обухова. В боекомплект орудия входят: осколочно-фугасные и активно-реактивные снаряды, 120-мм отечественные минометные мины. Кроме того, можно использовать 120-мм мины иностранного производства, включая управляемые — «Гриффин».
Дополнительное вооружение САО включает в себя: 7,62-мм пулемет, расположенный на крыше командирской башенки, и систему постановки дымовых завес 902В, а также прицел и приборы наблюдения, включая приборы ночного видения. Пулемет ПКТ соединен тягой с прибором наблюдения ТКН-3А, который обеспечивает дистанционное наведение пулемета и управление его огнем из башни. На машине предусмотрено место для размещения двух ПЗРК «Игла-1» (или усовершенствованным «Игла-С»), другого вооружения. Система «Нона-СВК» оборудована приспособлением для подачи боеприпасов с земли, в походном положении оно размещается на правом борту у двери.

В 1984 году установка 2С23 была изготовлена и начались ее заводские и полигонные испытания, затем она прошла отработку в войсках. В 1990 году 120-мм самоходное орудие 2С23 «Нона-СВК» принято на вооружение Советской Армии.
Управление подразделений САО 2С23 обеспечивается автоматизированным комплексом управления огнем «Капустник-С».
Кроме штатных боеприпасов с САО можно использовать комплекс управляемого артиллерийского вооружения «Китолов-2», который обеспечивает поражение легкобронированных движущихся и неподвижных целей и инженерных сооружений первым выстрелом без пристрелки. Он разработан в КБП и предназначен для вооружения самоходных орудий типа 2С9, 2С23 и др., которыми оснащены батальонная артиллерия и артиллерия ВДВ. Вероятность нападения в одиночную бронированную цель 0,8-0,9. Дальность лазерного целеуказания до 7 км. Вариант 122-мм управляемого снаряда «Китолов-2М» предназначен для вооружения самоходных гаубиц 2С1 «Гвоздика». Головка самонаведения 9Э430 для снаряда «Китолов-2М» создана и производится санкт-петербургским АО «ЛОМО». Она имеет микропроцессорный блок управления, позволяющий адаптировать ее к любым условиям применения. Взрыватели для снарядов «Китолов-2» созданы в НИИ «Поиск». Узлы снаряда изготовляются ОАО «Тулаточмаш».

ХАРАКТЕРИСТИКИ

Состояние на вооружении с 1990 г.
Разработчик ЦНИИ точн.машиностр. и Пермский машиностроительный завод
Изготовитель Пермский МЗ
Производство серия с 1990 года
База БТР-80
Боевая масса, т 14,5
Длина, мм
— с пушкой вперед 7400-7700
— корпуса 7400
Ширина, мм 2490-2495
Высота, мм 2535-2900
Клиренс, мм 475
Двигатель:
— тип дизель КамАЗ-7403
— максимальная мощность, л.с. 260
Максим. скорость по шоссе, км/ч 80
Скорость на плаву, км/ч 9-10
Запас хода, км 500-700
Средства постановки дымзавес:
— тип мортиры 902В
— число мортир 6
— тип дымовых гранат 3Д6
Преодолеваемые препятствия:
— подъем, % 70
— ров, м 2,8
— стенка, м 0,5
— брод, м плавает
Бронирование противопульное
Экипаж, чел 4
Радиостанция Р-173
Переговорное устройство Р-174
Температура применения, градС +50
Артиллерийское вооружение:
Тип орудия 120-мм орудие 2А60
Разработчик КБ ПермскогоМЗ
Изготовитель Пермский МЗ
Длина ствола, клб 24,2
Число нарезов 40
Длина отката, мм 400
Максимальная дальность стрельбы, м:
— осколочно-фугасными
снарядами 3ВОФ49 8700-8850
— осколочно-фугасн. минами 843Б 7100
— ОФАРС 12800
Минимальная дальность стрельбы ОФМ (ОФС), м 450 (1700)
Кучность стрельбы:
— по дальности, Вд/Хмах 1/342
— по боку, Вб,м 8,3
Уголы наведения, град.:
— вертикального от -4 до +80
— горизонтального + 35
Скорострельность, выстр./мин 8-10
Боекомплект, выстрелов 30
Прицел телескопический
Дополнительное вооружение:
Пулемет один 7,62-мм ПКТ
Боекомплект, патрон 500
ПЗРК два «Игла-1″ («Игла-ОС»)
В укладке:
— автоматы АКС-74У 4
— ручные гранаты 15
— сигнальные ракеты 20

А.В.Карпенко, ВТС «БАСТИОН»

САО 2С23 «НОНА-СВК» С ПАРАДА ПОБЕДЫ В САНКТ-ПЕТЕРБУРГЕ. 09.05.2018
САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК» НА ФОРУМЕ «АРМИЯ-2017»
САО 2С23 «НОНА-СВК» ПОСЛЕ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 09.05.2014
САО 2С23 «НОНА-СВК» НА РЕПИТИЦИИ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 07.05.2014. ФОТОРЕПОРТАЖ
САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК» НА РЕПЕТИЦИИ ВОЕННОГО ПАРАДА В САНКТ-ПЕТЕРБУРГЕ 27.04.2014
120-ММ САМОХОДНОЕ ОРУДИЕ 2С23 «НОНА-СВК» ПАРАД В САНКТ-ПЕТЕРБУРГЕ 2013 Г
ПОЖАРНАЯ МАШИНА НА БАЗЕ САМОХОДНОГО ОРУДИЯ 2С23 «НОНА-СВК»
БОЕВОЕ ОТДЕЛЕНИЕ 2С23 «НОНА-СВК»
120-ММ САМОХОДНОЕ АРТИЛЛЕРИЙСКОЕ ОРУДИЕ 2С17 «НОНА-СВ»
120-ММ ОПЫТНОЕ САМОХОДНОЕ ОРУДИЕ «НОНА-СВ»
МОТОВИЛИХИНСКИЕ ЗАВОДЫ

bastion-karpenko.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
