Саперные лопатки и чехлы. — Амуниция-снаряжение

Складные немецкие лопатки периода Второй Мировой войны.

Складная сапёрная лопатка (Klappspaten) представляла собой совершенно новую конструкцию, она появилась в Вермахте в 1938 году, но в боевых частях ее начали использовать только после начала войны. Складная лопатка имела более широкое лезвие и более длинный черенок, в сложенном виде лопата была длиною чуть более 50 см, а в рабочем — около 70 см. Черенок мог фиксироваться под углом 90° к лезвию, в таком виде лопату было удобнее использовать для выгребания земли. Лезвие лопатки изготавливалось из более тонкого листа стали, чем у нескладной лопатки и по этому, оно имело три ребра жесткости. Покрывали лезвие лопатки чёрной краской (в Северной Африке красили в песочный или бежевый цвет), черенок оставался неокрашенным. Первоначально чехол для складной саперной лопатки (Tasche fur Klappspaten) шили из черной натуральной кожи, но ближе к концу войны кожу заменили пресс-штоффом и дерматином. В чехол лопатка вставлялась сверху и закрывалась узким клапаном с тонким ремешком, пристегивающимся к поперечному ремешку, соединяющего боковые кромки чехла (известно несколько вариантов чехла без верхнего клапана, лопатка в нём фиксировалась только вертикальным ремешком). Боковые кромки «рамки», помимо прошивки, имели по четыре заклепки с каждой стороны. Рабочую кромку лезвия закрывал металлический наконечник, прикрепленный к задней стенкой чехла. Сзади к чехлу пришивалась широкая кожаная петля застёгивающаяся на кнопку, через которую пропускался поясной ремень. Штык-нож носили слева от лопатки, предварительно пропустив ножны через вертикальную петлю специально предназначенную для фиксация штыка, которая находилась снизу на задней стороне чехла. В конце войны появились чехлы с «открытым задником», где вместо сплошной задней стенки были лишь узкие боковые кромки. Позже, многие страны мира, в том числе США и СССР, а также частные фирмы скопировали конструкцию немецкой складной сапёрной лопатки.

Лезвия сапёрных лопаток всех типов, использовавшихся в германской армии, очень часто имеют «вбитое» клеймо с указанием логотипа фирмы-изготовителя и года изготовления, довольно часто встречаются клейма с изображение головы волка, скрещённых мечей или разнообразных вензелей. Точное количество и перечень всех производителей шанцевого инструмента для нужд Третьего Рейха не известно, но если судить по клеймам, их было предостаточно.

Кроме вышеописанных типов сапёрных лопаток в Вермахте широко использовались и трофейные лопатки, прежде всего польские и австрийские. Австрийская пехотная сапёрная лопатка (Spaten fur Infanterie) использовалась в частях Австрийской федеральной армии, которая в 1938 году вошла в состав Вермахта. По конструкции австрийская лопатка напоминала немецкую малую сапёрную лопатку, но имела пятигранное лезвие. Чехол к лопатке изготавливали из светло-коричневой кожи, и как в Германии он имел «открытый» и «закрытый» варианты.

www.nakop.ru

Саперные лопатки спецназа. Немецкая саперная лопатка. Саперная лопатка СССР

Такие предметы, как саперные лопатки, являются популярными инструментами и холодным оружием, которым пользуются солдаты. Возникнув еще очень давно, они не раз доказывали свою универсальность. Поэтому нет ничего странного в том, что их использование не прекратилось и на сегодняшний день. Именно им и было решено посвятить этот обзор.

Универсальный инструмент в руках пехотинца

Каждый пехотинец в Советской Армии носит с собой небольшую лопату. Когда он получает приказ остановиться, то приступает копать яму в земле вблизи себя. В течение трех минут он будет копать окопчик 15 сантиметров глубиной, так, чтобы пули безопасно свистели над головой.

Пехотинец использует ту же лопату, чтобы вырыть могилу для павшего товарища. Если у него нет топора в руках, он использует лезвие, чтобы разрезать буханку хлеба. Он использует ее в качестве весла, когда на телеграфном столбе под огнем врага пересекает широкую реку. И когда он получает приказ остановиться, он снова сооружает неприступную крепость вокруг себя. Он знает, как рыть землю эффективно.

Все три края лопаты острые, как нож. Она покрашена матовой зеленоватой краской, поэтому не отражает прямых солнечных лучей. Клинок — это не только инструмент для измерения. Это также гарантия стабильности в самых сложных ситуациях.

Официальное название

Саперные лопатки появились, по сравнению с ножом или топором, не так давно. Впервые о таком орудии заговорили после русско-турецкой войны. Пехоте пришлось копаться в земле из-за возросшей скорости мушкетных пуль. Маленькое лезвие стало спутником каждого нынешнего солдата. Название «сапер» не совсем правильное. Инструмент официально называется «малый пехотный». Но в жизни все-таки прижился термин «саперный».

Отличное холодное оружие

Со временем лопата стала использоваться не только по прямому назначению, но и как многофункциональный универсальный инструмент. Да и очень эффективное орудие получается из простой лопатки. Применение инструмента в качестве оружия было вынужденным во время Первой мировой войны. Необходимость возникла в связи с отсутствием огнестрельного. Поэтому саперная лопата и стала применяться в качестве холодного оружия.

Специфика позиционной войны способствовала проявлению подкованности у солдат. В результате простых действий саперная лопатка с трех сторон была заточена. Прошло некоторое время, и боевая функция данного инструмента была официально признана. Со временем также было решено разработать специальные комплекты для ближнего боя, где лопатка рассматривалась как метательное и холодное оружие. Кроме всего прочего, эксплуатационная гибкость инструмента была значительно расширена.

Использование в качестве своеобразного бронежилета

Одной из отечественных фирм производится лопатка саперная титановая. Она может защитить от пуль пистолета ТТ. Предлагается использовать лопату и как элемент доспехов. Это не совсем ложь. Лопата действительно способна выдерживать пули. Но применять ее в качестве защиты практически невозможно. Были случаи, когда пуля, попав в лопату, вызвала такой тяжелый удар, что передний край инструмента пронзал тело.

Отличия друг от друга

Несмотря на простоту конструкции — она, можно даже сказать, примитивна, — саперные лопатки значительно отличаются друг от друга. Штык составлен из двух частей — трубчатой ткани и подкладки для крепления рукоятки. Довольно длинная трубка достигает середины ручки и фиксируется посредством заклепок.

Сейчас используют более легкие варианты. Однако такие инструменты имеют меньшую функциональность. Штык лопаты, несмотря на ребра, не очень прочный. Поэтому возникает сложность ее использования. Наиболее распространенной является упрощенная лопата, в которой трубка для крепления рукоятки является штыковым продолжением. Тем не менее эта конструкция, хотя она считается классического типа, не всегда надежна, поскольку трубка коротковата. Таким образом, с помощью нее нельзя обеспечить фиксацию жесткой формы. Ручка закреплена посредством гвоздя.

За границей шанцевую лопату советского производства воспроизводят некоторые американские компании. От отечественных моделей ее отличает только более тщательная отделка и отсутствие складной ручки. Доверчивые американцы лопату рекламируют как грозное оружие советских спецслужб.

Отрицательная черта универсального инструмента, которая способствовало усовершенствованию модели

Несмотря на очевидные особенности саперных лопат, которые имеют жестко закрепленный на рукоятке штык, у них есть один большой недостаток. Они весьма длинные, их неудобно носить с собой. Уменьшить размер нельзя, так как это повлияет на эргономику.

Таким образом, в настоящее время появилась саперная лопатка складная и байонетная, в которых ручка соединена с шарниром. Создание таких инструментов заметно увеличило удобство ношения. Ведь складная саперная лопатка требуется гораздо меньше места. Таким образом, длина инструментов сократилась до длины штыка. И в том и в другом случае обеспечена высокая безопасность. Есть упрощенные версии, когда к лопате присоединяется дополнительный раздел, удлиняющий ручку. Она, в свою очередь, накручивается на резьбу.

Другая бытовая модель — саперная лопатка «Спецназ» — формируется по принципу балисонга. Такие изделия уже можно носить с собой в простом чехле, сделанном из ткани. Наличие длинной ручки, прикрепленной к шарнирам, позволяет использовать инструмент в качестве плоскогубцев, обжимных щипцов или детонатора. Кроме того, одна из половин вмещает в себя складную пилу (изменения в гражданском варианте — гаечный ключ).

Штык на всех краях лопаты заточен. Один из них выполнен в виде пилы по металлу, способной распилить стержень диаметром в 10 мм. Другой край имеет изогнутую форму и используется для резки чего-либо. В штыке имеется два отверстия, за которые можно закрепить шнур.

Инструмент сделан полностью из стали, кроме ручки, которая состоит из древесины. Саперная лопата «Спецназ» изготовлена с целью использования не только как инструмент универсального типа, но и в качестве холодного оружия. Также имеется изделие, которое имеет, помимо складного штыка, оптическую рукоятку. Внутри нее располагается пила.

Лопаты, используемые немецкими войсками

Размеры тех лопаток, которые применялись в разных странах и в разное время, практически не отличаются. Но ничего в этом странного нет, так как антропометрические данные людей также не очень сильно различны. Поэтому трофейные лопаты ценились практически всеми солдатами. Их можно было использовать в бою без разнообразных дополняющих пояснений.

В германских войсках саперная лопатка делилась на разнообразные модели. Подобный инструмент обычно носился солдатами в чехле на левом боку. Лопата крепилась непосредственно к ремню. Инструмент обладал стальным лезвием прямоугольной формы и ручкой из древесины. Подобная модель оставалась неизменной с 1880 года.

Кроме того, идентичная лопата активно использовалась и в других странах Европы. Лезвие малого средства окапывания обычно окрашивалось в черный цвет. Ручку солдаты оставляли без изменения. При этом они руководствовались тем, что в противном случае на руках останутся волдыри. Но стоит отметить, что ручку все равно покрывали лаковым слоем. Общая длина, которой достигала немецкая саперная лопатка, равнялась 50 см. Но можно найти модели, которые имеют и меньший размер.

Масштабных изменений универсальный инструмент не претерпел

Если говорить в целом, то, начиная с 19 века, саперная лопата не претерпела каких-либо больших изменений. В советские времена ее производство проходило по образцу, который был спроектирован еще в 1983 году. В настоящий момент еще может найтись саперная лопатка СССР, которая активно использовалась во время войны. К тому же по своему качеству она будет намного лучше тех, производство которых налажено сейчас.

Малая лопатка пехоты является достаточно прочной и удобной уже потому, что она сочетает в себе практически идеальное соотношение всех характеристик. В том случае, если производитель решит взять за основу качественный материал, откажется от оснащения инструмента разными дополнительными деталями, он сможет выпустить в свет совершенный универсальный предмет, который будет сочетать в себе боевые параметры.

Выдерживая большое количество испытаний, малая саперная лопатка не выходит из строя. Она продолжает радовать всех своей простотой, совершенством и эффективностью. Это является немаловажным фактором в современном мире, когда на вооружении очень много разнообразного и, главное, современного оружия.

autogear.ru

лопатка пулеметчика и складная лопатка вермахта: zhab

Новый год начался удачно.
Сегодня, вскочив в 7 утра, я рванул на вокзал, где мне передали небольшой сверток, в котором находилась чудом загарпуненная мною лопатка, за которой охотился последнее время.

Итак, представляю вам: лопатка пулеметчика образца 1901 года (MG 08 Spaten)

Лопатка довольно редкая и дорогая. Экземпляр в замечательном состоянии.

Штык лопатки несколько меньше штыка обычной малой лопаты.

Размеры:

Такие небольшие лопатки использовались пулеметчиками Первой Мировой войны. Короткая рукоятка не упиралась в землю, когда пулеметчик готовился к стрельбе. Достаточно легкий инструмент не утяжелял и без того нелегкую жизнь пулеметного расчета.
Конечно, короткая рукоятка уменьшала производительность при земляных работах. Но тут явно исходили из соображений, что лучше уж пулеметчику иметь совочек, чем не иметь вообще ничего.

фото отсюда: http://www.flickr.com/photos/drakegoodman/4250410796/

ну и еще одно фото ( к сожалению источник на фото утерян)

Вторая лопатка – немецкая классика Второй Мировой войны, 1939 год.

Это единственная складная лопатка в моей коллекции. Наверное, самый удачный компромисс между длиной, удобством пользования и весом малого шанцевого инструмента.

Лопатка получилось настолько удачной, что к 1944 году американская армия просто «один в один» скопировала ее для своих нужд.

Удержаться, чтобы не купить лопатку с датой начала Второй Мировой войны и с клеймом SOLINGEN, я не мог

Лопатка в прекрасной сохранности. Имеет четкие клейма DELTAWERK SOLINGEN 1939.

C большой долей вероятности, производителем является HUGO LINDNER, хотя на штыке и отсутствует буквенный код «gyr», который бы прямо указывал на производителя. Фирма HUGO LINDNER производила шанцевый инструмент, ножи, опасные бритвы.
Лопатка имеет небольшой люфт в шарнире – это бич всех складных лопат. А к несомненным плюсам можно отнести возможность превращения лопатки в мотыгу и довольно большую длину в разложенном состоянии.

Размеры:

Ради интереса, измерил свой экземпляр по указанным размерам. Практически идеальное совпадение.

Трофейные лопатки использовалась бойцами РККА. Описание складной лопатки попало даже в справочники военного времени.

Рис. из брошюры подполковника С.Е. Гербановского

Пулеметные расчеты второй мировой войны использовали стандартные складные и нескладные пехотные лопатки. Хотя, я думаю, что и во второй мировой войне маленькие компактные лопатки пулеметчика образца 1901 года были востребованы.

Вот такие замечательные приобретения в Новом Году.

Ваш сэр zhab лопаточный.

zhab.livejournal.com

австрийские лопатки и лопатка вермахта: zhab

Вот-с, очередные приобретения. Благодаря хорошим людям, Валере, Володе и Павлу ( да продлятся их годы!) в Ригу пришли чудесные экземпляры лопаток из Германии, Болгарии и Франции.

Верхняя лопатка, австрийская пятиуголка, для Болгарской армии. Фирма Blackmann 1915 год.
Лопатки выпущены в 1915 году фирмой BLECKMANN, предприятием с богатейшей историей, работавшей по военным заказам Австро-Венгерской империи. Фирма выпускала стальные шлемы, шанцевый инструмент и прочую продукцию для нужд фронта.
Лопатка довольно известная, о ней я довольно много писал. Экземпляр в родном чехле и отличной сохранности.

Вторая лопатка, чудесный экземпляр с пилой, фирмы Vogel & Noot
Обжимное кольцо без следов ремонта, родные заклепки, родная рукоять.
Великолепное, четкое клеймо. Стрела, пронзающая сердце и надпись: Vogel & Noot WARTBERG

Этот тип лопатки наиболее близок к исторической лопате капитана Линнемана.
Интересно и то, что на лопатке выбито клеймо 2474. Что оно значит, не знаю. Вполне возможно, какое-то полковое клеймо.

Клеймо дублируется на деревянной рукояти. (Честно говоря, такое вижу впервые)

Именно о лопатке такого типа писал «инженерный вестник» 1890 года

Пару слов о фирме — производителе. Vogel & Noot это предприятие с богатейшей историей, которая началась более 140 лет тому назад в Австрийском городе Вартберг (Мюрцталь)

Именно там, в 1872 году Фидрих Фогель (Friedrich Wilhelm Vogel), Гуго Ноот (Hugo von Noot) и Герман Рюрляйн создали первую мастерскую. Мастерская включала в себя кузнечный молот, листопрокатный стан и цех закалки металла. Первые изделия: штыковые и совковые лопаты.

Дело пошло успешно и в 1897 году производство расширяется путем присоединения штамповочно-прокатного цеха для изготовления лемехов.

А в 1900 году, инженеры Vogel & Noot производят сенсацию в Европе, создав первую в Штирии гидроэлектростанцию, которая поставляла электроэнергию для приведения в действие заводского оборудования.

Перед началом Первой Мировой Войны на Vogel & Noot работали уже 800 человек. И конечно во время войны, предприятие выполняло военные заказы, в том числе и по выпуску шанцевого инструмента.

После войны сельскохозяйственные инструменты оказались очень востребованы. Заказы шли один за другим, и фирма испытала значительный подъем

Одновременно цели предприятия распространялись и на другие перспективные области: в особенности, жестяные изделия, аккумуляторы и радиаторы из листовой стали.
Предприятие работает до сих пор, выпускает сельскохозяйственную технику (плуги, косилки, посевную технику и пр.) и имеет филиалы во многих странах мира.

Желающие могут заглянуть на сайт фирмы. http://ru.vogel-noot.info/Vogel-Noot (сайт на русском языке.)

Третья лопатка – совершенно великолепный экземпляр мини-саперной лопаты вермахта 1940 года. Отличная сохранность. Размеры полностью соответствуют размерам указанным в «описании саперного инструмента»

Лопатка имеет клеймо «Лев держащий лопату» Это клеймо соответствует производителю Herm. DAHLMANN

Такие мини-саперные лопаты, прямое наследие войны 1914 года, когда саперам, работающим в узких минных галереях, для удобной работы, потребовалась удобная лопата с коротким черенком.
В результате мини-саперная лопата получилась своеобразным компромиссом между БСЛ и МПЛ. Она была более удобна, чем БСЛ, именно для работы в ограниченном пространстве, и была гораздо производительнее чем МПЛ, так как имела полноразмерный штык и более длинную рукоятку.

Ну и конечно, мои любимые швейцарские лопатки в отличном сохране. Часть пришла из Германии, а часть из Франции. В этот раз удалось загарпунить несколько лопаток в оригинальных чехлах.

Традиционно, лопатки доступны всем желающим.
Ну а я выпью 50 грамм за коллекционерскую удачу и буду морально зреть на написание большого поста по саперам первой мировой.

Ваш сэр zhab шанцевый.

zhab.livejournal.com

Малая сапёрная лопатка — история инструмента

Современная сапёрная лопатка

С каждым десятилетием ВПК нашей страны прогрессирует стремительными оборотами. Гонка вооружений не терпит отлагательств. Однако один атрибут на протяжении уже полутора веков остается практически неизменным и стал своеобразным символом бойца на поле боя – это малая пехотная лопата (МПЛ).

За последние несколько лет прижилось название МСЛ – малая саперная лопата. По всей видимости, закрепление такого названия связано с тем, что в переводе с французского слово сапёр (фр. sapeur) означает подкапываться, вести сап, то есть рыть окоп. В осведомленных кругах МСЛ так и называют – «сапёрка».

Современная сапёрная лопатка

МСЛ – оружие или шанцевый инструмент?

С точки зрения истории появление МСЛ объяснялось в первую очередь необходимостью солдата вести инженерные работы на поле боя, то есть выкапывать траншеи и создавать земляные укрепления. Это было её первоочередной задачей.

Однако со времён ВОВ сапёрная лопата активно используется в качестве многофункционального холодного оружия. Следовательно МСЛ успешно объединила в себе функции оружия и шанцевого инструмента, а кроме того может легко выполнять ряд других функций:

  1. Бытовое приспособление. Может служить сковородой, ножом, топором, иногда даже гвоздодером, если в черенке у основания лопаты выпиливается отверстие, или пилой, если один край зазубривается.
  2. Средство измерения. Габариты лопаты стандартизированы (черенок длиной 50 или 100 см, лезвие шириной 15 или 18 см), что упрощает солдату любые расчеты.

Таким образом на сегодняшний день МСЛ по праву признана мультиинструментом.

История

Как появилась сапёрная лопатка

Капитан Мадс Линнеманн

В 1869 капитан

soldats.club

Краткий отсчёт по сапёрным лопаткам. — Военная история

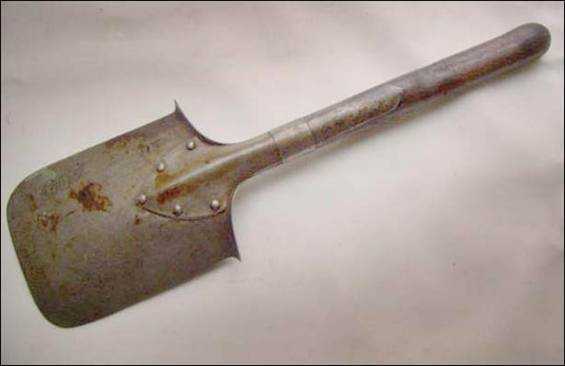

Прямоугольные лопатки на пяти заклепках с обжимным кольцом.

Как правило, это лопатки Первой Мировой, 1914-16 годов, но, при особом везении, может посчастливиться загарпунить и 1890 год. Они в хорошей сохранности, на них четко прослеживаются клейма производителей: К.Ш., ШОДУАРЪ, ГРIЕВЗЪ и др., года выпуска, и клеймо военной приемки: буква Д в круге, или другая буква. Иногда, можно увидеть Императорских орлов. Удивительно добротные и крепкие, если учесть, что им уже более 90 лет.



Четырехугольная лопатка 1915 года с клеймом «ШОДУАРЪ» и двумя императорскими орлами.



Орлы расположены на одной линии с клеймом «ШОДУАРЪ»

Четырехугольная лопатка 1915 года с клеймом «ГРIЕВЗЪ» и императорским орлом.

Клеймо военной приемки, буква «С» в многограннике.

Императорский орел прорисован более четко и красиво, нежели чем на лопатах «ШОДУАРЪ»



Четырехугольная лопатка акционерного общества «Лысьвенский горный округ графа П. П. Шувалова», в котором Лысьвенский завод играет определяющую роль

Лопатка с клеймами «Л.М.З.» и голова единорога. (Единорог, присутствует на гербе графа Шувалова)

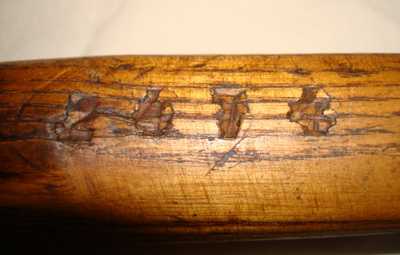

Кстати, иногда годом выпуска маркировалась и рукоять лопатки.

Более подробно о лопатке «Л.М.З.»: http://zhab.livejour…com/179653.html

Пятиугольные лопатки на пяти заклепках с обжимным кольцом. Производства 1905-40 годов.

Степень сохранности абсолютно разная. Но, даже если лопатка покрыта ровным слоем ржавчины, качество ее остается вполне на уровне. На них также можно увидеть год выпуска и клеймо завода: П.К.А, КОМИНТЕРН и др. Пятиугольная лопатка с клеймом КОМИНТЕРН, 1940 год.



Пятиугольная лопатка с клеймом П.К.А. 1916 года.



Лопатка П.К.А с прямоугольным штыком



Более подробно о лопатках Гриевз и П.К.А: http://zhab.livejour…com/166570.html

Лопатка К.Ш С прямоугольным штыком

Пятиугольная лопатка с клеймом «К.Ш.» 1916 года. Лопатка довольно редкая. В основном с клеймом «К.Ш.» попадаются лопатки с прямоугольным штыком.

Клеймо военной приемки, буква «К» в многограннике.

На лопатках К.Ш. с прямоугольным штыком иногда попадается клеймо «лук со стрелой». Клеймо «лук со стрелой» справа от цифр 1915

Пятиугольная лопатка К.Ш. 1905 года.

Клеймо К.Ш. имеет несколько иной вид чем клейма на лопатках более позднего выпуска. Литера «К» имеет закругленные «хвостики».

Лопатка имеет клеймо «Г.И.У.» — Главное Инженерное Управление. Управление занималось снабжением войск инженерным имуществом и шанцевым инструментом. Существовало в период с 24 декабря 1862 года по 20 декабря 1913 года. В дальнейшем было переименовано в Главное военно-техническое управление. (Д. П. Ивковъ Петроградъ 1915 года. Исторический очерк. Отдельные отписки изъ «Инженернаго журнала» за 1914-1915 г) До 1862 года ГИУ называлось «Инженерный департамент»
Клеймо К.Ш. принадлежит заводу Карлъ Шпигель. Более подробно о лопатке К.Ш — http://zhab.livejour…com/237004.html

Пятиугольные лопатки З.З. — Златоустовский завод.

Лопатки 1916 и 1917 годов. Имеют на штыке год выпуска, клеймо военной приемки и клеймо завода.

клеймо завода: две буквы З.З. и императорский орел. Клеймо очень маленькое. Завод выпускал лопатки, как с пятиугольным, так и с прямоугольным штыком. Деревянная рукоять лопатки маркировалась годом выпуска. (как и у лопатки ЛМЗ) Златоустовский завод — предприятие с богатейшей историей — подробно о заводе можно прочитать:http://www.arkur.ru/…oustovskiy.html (Достаточно отметить тот факт что именно на этом заводе работал П.П. Аносов — горный инженер, выдающийся русский металлург, основоположник качественной металлургии, изобретатель и конструктор, крупный организатор горнозаводского дела на Урале в 20-40-х годах XIX века. П.П. Аносов открыл утерянный в средние века секрет изготовления булатной стали.)

Пятиугольные лопатки, выпуск 1940 — 80-х годов, на заклепке и двух фиксирующих шурупах.

На клинке, обычно, выбит год и клеймо завода: НШЗ, ГМЗ, ОМЗ, В.Т.З и др. Качество самое разное, от абсолютного «Г» по стали, до совершенно потрясающего штыка. Надо смотреть каждый конкретный случай, ибо, даже лопатки одного года, с одним и тем же клеймом, могут разительно отличаться. Чем это вызвано, я не знаю. Думаю, дело в плановой экономике. К концу года, чтобы выдать план, завод мог гнать количество, не особо выдерживая технологию. Или просто гнул штык лопаты из дерьмовой стали. Впрочем, во время войны, когда фронт требовал продукции, а за станками стояли мальчишки, это не удивительно. Хотя, лопатки 1941-45 годов, в основной своей массе, хорошие.



Кстати, очень интересный вид приобрела всем известная лопатка ншз образца 1942 года. В послевоенные годы была выпущена партия лопат с измененным штыком. На снимке Лопатка НШЗ выпуска 52 года. Наблюдается характерное углубление на штыке

и тулейка выполнена на двух заклепках вместо одной

Новодел. Пятиугольные лопатки на одном болтике сверху, три елки выпуска 1989 года и позднее и прочие.

Все это а особенно лопаты с клеймом «три елки» 1989 года и позднее, — даже не рассматриваем, ибо однозначное гуано. Другие типы (складные, лопатка-совок, лопатка миномет и пр.) мне лично не попадались.

Как выбрать отечественную лопатку.

Если Вы выбираете лопатку для тренировки, то можно брать любую. В процессе эксплуатации будет не жалко их колотить друг об друга. Разбили — выкинули. Для этого подойдет что угодно. Но, в хозяйстве лучше иметь надежную вещь, которую и сыну с внуком, шамкая о том, какой дед был орел, не стыдно будет передать. Чтобы молодежь в зависти качала головой и бормотала: «Умели делать предки… умели!..»

Итак, мы имеем такие девайсы:



В первую очередь, обращаем внимание на общее состояние лопаты. Рынок предлагает вот такое:



Это не берем. Лопата ооочень долгого хранения. Лежала на складах у какого-то раздолбая-прапорщика. Штык не обработан битумным лаком, ржавый. Черенок старый, рассохшийся. При эксплуатации со штыком-то ничего не будет, а черенок от удара может и рассыпаться.

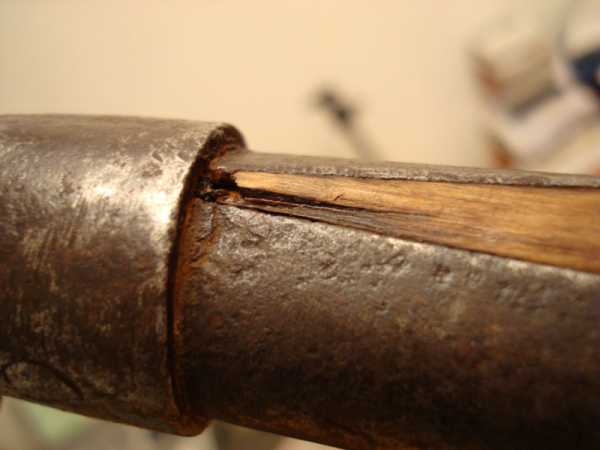

У клепаной лопаты обращаем внимание на черенок возле обжимного кольца. Возраст дает о себе знать, и в этом месте могут быть трещины и щепа. Обязательно, надо заклеить. Иначе, как именно пойдет щепка в момент удара лопатки о дерево, при сильном броске, трудно предусмотреть.



Это характерно почти для всех старых лопаток с обжимными кольцами. Думаю, трещины, появлялись еще в процессе заводской клепки, а уж время добавило свое. Затем, делаем общий осмотр черенка, чтобы и он был без глубоких трещин.

У пятиугольной лопаты на шурупах обращаем внимание, на то, чтобы это были именно шурупы, а не гвозди.



Родные шурупы, потом, следует вывернуть, они короткие, около 10 мм, и поставить современные, более крупные и длинные. Обратить внимание на заклепку.



Некоторые производители используют вместо заклепки сварку. Если варили прямо на ручке, то могли пережечь дерево, что не есть хорошо. И, наконец, штык. Осмотрите штык. Есть ли зазубрины по краям, вмятины и прочее. Иногда, встречаются лопаты с пулевыми отверстиями — не повезло какому-то солдатику. Но, как правило, это лопаты, копанные из земли. При ударе штык лопаты должен звучать долго и протяжно. На клепаных лопатах сталь не звучит и это нормально. А вот на лопатах, с фиксирующими шурупами, хороший звук должен быть обязательно. Если же штык дребезжит (например, лопаты 1989 года, три елки), то, сразу, в сторону. Иногда, чтобы услышать долгий, протяжный звук, надо затянуть фиксирующие шурупы. Если штык болтается на черенке, он не «музыкальный».
Наличие ржавчины и краски тоже играет свою роль. Бывает, купишь лопату, вроде, так себе, а, как отчистишь, отдерешь от лака, затянешь шурупы, глядишь, и «заиграла».

Чехлы.

Чехлы — разнообразны. Основные чехлы, которые предлагаются сейчас, это:
Современный брезентовый прямоугольный (универсальный).



Лицевая сторона чехла



Обратная сторона чехла



Прямоугольный кожаный чехол (рамка).



Лицевая сторона. (Имеется в виду, что на поясе лопатка располагается так, чтобы замок всегда был наружу, тогда его можно расстегнуть и вынуть МПЛ, не снимая чехол с поясного ремня).


Пятиугольный чехол (рамка).



Вот этой стороной лопатка носится к телу. Кстати, из-за своего штатного места МПЛ имела прозвище «я с тобой», потому, что при беге била солдата по ногам. Поэтому на марше пехотинцы часто засовывают лопатки под ремень. Тогда она не бьет во время бега и ходьбы, а десантники иногда крепят лопатку ручкой вверх, под РД или на его лямке.

Вынесено из коментов: «Отмечусь, вспомнилось- хотя служил не в ВДВ а в пехоте, тоже на учениях лопату цеплял рукоятью вверх, и подтыкивал её верхний конец под лямку РПС. Жизнь заставила. Ну неудобно было впрыгивать в командирский люк БМП-1 и сидеть внутри тоже когда рукоять торчит вниз».



Этой стороной — наружу.

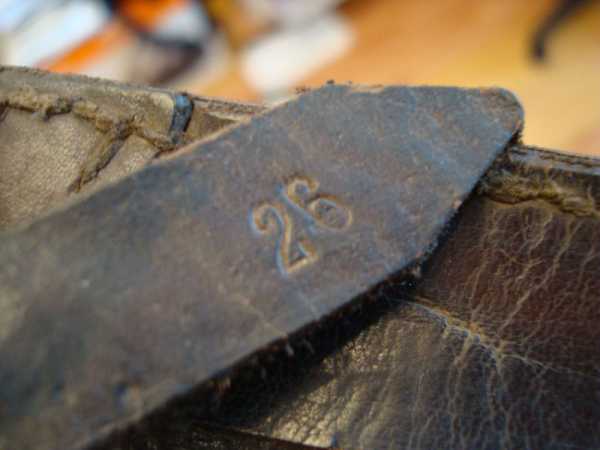

Чехлы иногда маркируются. Подозреваю, что цифра 26 — год выпуска.



Прямоугольные чехлы — универсальные. В него с успехом помещается пятиугольная лопатка. Наборот же можно запихнуть, но выглядеть будет плохо. С одной строны



С другой стороны



Дополнительно о чехлах можно прочитать: http://zhab.livejour…181.html#cutid1

По отечественным лопаткам всё.

Иностранные лопатки.

Как правило, продаются с чехлами.

Прямоугольная лопатка на пяти заклепках с кожаным чехлом, производства Швейцарии, периода Второй Мировой войны.

Данная лопата несколько длиннее отечественной, примерно, на 30 мм



Лопатки обычно очень хорошего качества, с ребристой рукоятью.



Чехол из прекрасной кожи, сшит суровой нитью. Стоит клеймо производителя.



Другая сторона



Клеймо производителя и год изготовления.



Прямоугольная лопатка на пяти заклепках с кожаным чехлом, Германия, периода Первой -Второй мировых войн.

Немецкие нескладные лопатки в Первой и Второй мировых, практически, не изменялись. От русских лопаток отличаются более тонким и длинным черенком. Лично для моей небольшой кисти это удобнее и ухватистее. На клинке и чехле стоят клейма производителя и года выпуска, например: кожанный чехол-рамка 1943 года

Клейма самые разные: JKB, agv 42, REX 1944 и т.д. более подробно о REX см. http://ww2.ru/forum/…mode=linearplus

клеймо «туз пик»

Производитель AB&C im Pick As = Bredt & Co., Witten a. d. Ruhr Информация по клеймам немецких лопат:
http://ww2.ru/forum/…02

В целом, лопатки достойные, но продавцы лупят за них совершенно немыслимые цены, аргументируя тем, что это-де раритет. Впрочем это, как говорится, на любителя. Кстати, правая лопатка, на которой имеется латунный гвоздик, похоже все-таки не немецкая, а швейцарская.



Фотография с сайта http://reibert.info/…/illustr/02.htm

Лопатки отличаются размерами и видами.

рис. Лопатки кайзеровской армии и вермахта (к сожалению источник рисунка утерян)

Лопатка с клеймом REX1944 Вторая мировая война

лопатка на сварке, без обжимного кольца.

лопатка имеет характерный наступ, загнутый и прижатый к лотку, без заклепок.

Типичная лопатка Первой мировой войны

На штыке лопаты памятная гравировка

</a>

На обратной стороне видны характерные «приклепанные ушки».

</a>

Фото лопатки размещено с разрешения владельца. Фото гравировки крупным планом: http://talks.guns.ru…149/569344.html

Лопатка Первой — Второй мировых войн

Многие лопатки идут без клейм производителя. Но иногда попадаются лопатки с удивительными четкими клеймами. Вот например, эта лопатка Первой мировой войны

имеет весьма примечательное клеймо

Варианты исполнения лопаток разные. Есть лопатки, выполненные с заклепанными ушками наступа, есть просто с загнутым наступом, без обжимного кольца и на сварке. Очень интересный вариант лопатки (по одной версии — это лопатка для гитлерюгенда, по другой — лопатка для пулеметчика)



Лопатка имеет клеймо «туз пик», была выкрашена в красный цвет, что говорит в пользу версии о гитлерюгенде. Длинна лопатки 42 см.

Немецкая лопатка с клеймом «землекоп» переиод WWI-WWII

Данное клеймо, принадлежит фирме Idealspaten — u. Schaufelwalzwerk vorm. Eckardt & Co. G.m.b.H., Herdecke, Ruhr
История фирмы насчитывает более 110 лет.
http://www.idealspat…glish/index.htm

Еще одна маленькая лопатка. Лопатка пулеметчика обр. 1901 года. (MG08 Spaten) подробно о лопатке: http://zhab.livejour…601.html#cutid1

Размеры лопатки сильно отличаются от стандартной мпл.

источник: http://commons.wikim…:Feldspaten.jpg

Для интересующихся: фото Первой мировой. Обратите внимание на лопатку, висящую над пулеметом. http://farm5.static….099bdb514_b.jpg

Австрийская лопатка периода Первой-Второй мировых войн.

Такие лопатки также использовались вермахтом

австрийская лопатка, с чехлом.

чехол с клеймом, 1937 год.

клеймо рядом с обжимным кольцом.

Еще одна австрийская лопатка 1915 года. В отличие от первой лопатки, эта модель имеет заклепанные ушки наступа и плоскую маркированную рукоять. Лопатка очень легкая, имеет сравнительно тонкую, но прочную сталь штыка.

Обратная сторона

рукоять имеет маркировку 1915 год

и ряд меток, общей длинной 10 см. С отсечкой по 5 см. Вероятно, данные метки использовались в качестве мерной линейки.

лопатка имеет клеймо завода производителя.

По информации от Болгарских коллег, эта лопатка заказ Австро-Венгрии для армии королевства Болгарии. Рукоять, в отличии от рукояти верхней лопатки, имеет плоскую форму.

Обратите внимание на чехол, он позволяет носить лопатку как штатно (рукояткой вниз), так и рукояткой вверх.

Кстати, есть и другой вариант чехла который имеет только стандартное исполнение, рукояткой вниз. (фото чехла и лопатки anderstspb

Складная пятиугольная лопатка бундесвер 60 е годы.

Чехол кожаный, отличного качества, с двумя ремнями для фиксации штыка. (исправлено после уточнения)



К ее особенностям можно отнести то, что лопатка оснащена дополнительным складным «клыком», который позволяет превратить ее в маленькую кирку. Идея была бы хороша, но наличие шарнира, который, со временем, всегда разбивается и люфтит, свело ее на «нет».
Еще из недостатков – она довольно тяжелая. Если уж очень хочется купить эту лопатку и положить ее в машину, то воля, конечно, Ваша, но я бы — не стал.

www.reviewdetector.net

«Spaten» — саперная лопатка (Германия) — Оружие — Список статей — [[email protected]]

Военнослужащие германской армии использовали несколько типов саперных лопаток (Spaten). Широко применялись и трофейные лопатки, в том числе и польские, которые представляли собой копию немецкой лопатки, но с пятигранным лезвием.
Немецкая саперная лопатка

Лезвие лопатки окрашивали в черный, бежевый (для Северной Африки) или песочный цвет, рукоятку оставляли неокрашенной. Общая длина лопатки равнялась 53 см, вес лопатки (без чехла) составлял примерно 750 грамм, с чехлом — почти 1100 грамм.


Немецкая саперная лопатка являлась одновременно оружием ближнего боя

Носили саперную лопатку сзади на левом бедре, в специальном кожаном чехле, подвешивая к поясному ремню.


Пример зачехленного ношения (справа)

В боевых условиях лопатку часто носили несколько иным образом — ее просто засовывали за поясной ремень. В условиях непрерывного возникновения непредвиденных ситуаций такой способ был явно наиболее удобен, например, при окапывании под огнем противника или в рукопашном бою (в качестве холодного оружия).


Пример боевого ношения

Малая саперная лопатка (kleines Schanzzeug), начиная с 90-х годов XIX столетия, не претерпела, каких либо значительных конструктивных изменений, т.е. по-прежнему изготовлялась лопатка образца 93 года.

ironrats.clan.su

Отправить ответ

avatar
  Подписаться
Уведомление о
