10 самых больших подводных лодок в мире

Пока вы читаете эти строчки, где-то далеко (а может и не столь далеко) от вас бороздят моря бесшумные убийцы, скрывающиеся под толщей воды. Они огромные, мощные и смертоносные, способные месяцами таиться в глубине, чтобы однажды нанести решающий удар.

Нет, речь не о новом фильме ужасов и не о документальном видео «из жизни акул». В этой статье вы, уважаемые читатели, найдете ответ на вопрос о том, какая подлодка достойна носить титул самой большой в мире, и какие страны могут себе позволить сооружать таких стальных гигантов.

А совсем недавно мы знакомили читателей с 10 самыми большими кораблями в мире.

Содержание:

  • 10. «Астьют» – длина: 97 м., ширина 11,3 м.
  • 9. «Сивулф» – 107,6 х 12.2 м.
  • 8. Проект 945А «Кондор» – 110,5 х 12,2 м.
  • 7. Проект 971 «Щука-Б» – 110,3 х 13,6 м.
  • 6. «Триумфан» – 138 х 12,5 м.
  • 5. «Вэнгард» – 149,9 х 12,8 м.
  • 4. «Дельта» – 167,4 х 11,7 м.
  • 3. «Огайо» – 170,7 х 12,8 м.
  • 2. Проект 955 «Борей» – 170 х 13,5 м.
  • 1. Проект 941 «Акула» – 172,8 х 23,3 м.
  • Документальное видео – Проект 941 «Акула»

10. «Астьют» – длина: 97 м., ширина 11,3 м.

Десятая по величине подводная лодка в мире — это самая большая, самая передовая и самая мощная из подводных лодок, когда-либо эксплуатируемых Королевским флотом Великобритании. Ее размер — 97 метров в длину и 11,3 метра в ширину.

В класс «Астьют» входят три субмарины, а строительство еще четырех ведется. На случай если придется вступить в бой, субмарина вооружена шестью 48 ракетами или торпедами, крылатыми ракетами «Томагавк», противокорабельными ракетами «Гарпун» и торпедными аппаратами (ТА) 533 мм.

В 2012 году «Астьюты» доказали свою способность запускать ракеты «Томагавк», успешно выстрелив двумя ракетами с территории Мексиканского залива и точно поразив цели на испытательном полигоне в Северной Флориде.

9. «Сивулф» – 107,6 х 12.2 м.

Эта серия атомных подводных лодок была построена по заказу ВМС США в 1989—1998 годах. «Сивулфы» явились ответом на постройку в Советском Союзе субмарин по проекту 971 «Щука-Б». Всего было построено три корабля, хотя изначально планировалось, что в серию будут входить 12 субмарин.

Длина и ширина корпуса «Сивулфов» составляют 107,6 метра и 12,2 метра соответственно. Эти подводные лодки оснащены одним ядерным реактором, а их скорость составляет 18 узлов.

Вооружение, установленное на американской подводной лодке, включает восемь 660-мм торпедных аппаратов, 50 торпед или ракет и 50 крылатых ракет «Томагавк».

8. Проект 945А «Кондор» – 110,5 х 12,2 м.

Первая, но не единственная среди самых больших подводных лодок в России. На сегодняшний день в эксплуатации находятся два «Кондора», длиной 110,5 метра, и шириной 12,2 метра.

Корпус подводных лодок класса «Кондор» выполнен из легкого и прочного титана, что позволяет субмарине достигать большей глубины и снижает уровень издаваемого шума. Из вооружения «Кондоры» могут похвастаться шестью торпедными аппаратами 533 мм, 40 торпедами, крылатыми ракетами С-10 «Гранат» и 8 ПУ ПЗРК «Игла-1» и «Игла».

7. Проект 971 «Щука-Б» – 110,3 х 13,6 м.

За многое можно критиковать Советский Союз, но только не за слабую армию и военно-морской флот. Именно в СССР велось строительство одной из самых крупных атомных субмарин в мире — «Щуки-Б». В отличие от «Кондоров» корпус этой подлодки выполнен из легированной стали. Длина грозной стальной «рыбы» составляет чуть более 110 метров, а ширина — свыше 13 метров.

Проект «Щуки-Б» (1983—2001 годы) осуществлялся на машиностроительном предприятии «Севмаш» в Северодвинске и был пересмотрен несколько раз. Усовершенствованные лодки были названы западными военными «Improved Akula» («Улучшенная Акула»), или «Akula-II». А самую модернизированную подлодку — К-335 «Гепард» — на Западе назвали «Akula-III». На вооружении ВМС Индии тоже находится одна из модернизированных «Щук-Б» (К-152 «Нерпа»). На ней отсутствуют система СОКС и возможность запуска средств акустического противодействия.

В 2017 году в строю оставались четыре подлодки класса «Щука-Б». Каждая из них оснащена четырьмя торпедными аппаратами 650-мм, четырьмя ТА 533 мм, ИРС Калибр-ПЛ и ПЗРК «Стрела-3М».

6. «Триумфан» – 138 х 12,5 м.

Солнечная Франция — одна из немногих европейских стран, способных себе позволить строительство огромной, тяжелой и дорогостоящей подводной лодки. С 1989 по 2009 годы были построены четыре субмарины класса «Триумфан» длиной 138 и шириной 12,5 метра. Изначально планировалось сооружение шести единиц, но планы ВМФ Франции изменились из-за развала Советского Союза.

«Триумфаны» вооружены четырьмя торпедными аппаратами калибра 533 мм, 10 торпедами, 8 крылатыми ракетами Exocet SM39, запуск которых осуществляется из ТА и ракетами типа M45 и M51.

5. «Вэнгард» – 149,9 х 12,8 м.

Гордость британского флота, длиной свыше 149 метров и шириной более 12 метров. В серию «Вэнгард» входят четыре атомные подлодки, история которых началась в 90-х годах двадцатого века. Строили их в огромном крытом эллинге (цех для строительства или ремонта) длиной 260 и шириной 58 метров. Его размеры позволяют строить не только атомные субмарины, но и эсминцы с управляемым ракетным оружием.

Изначально планировалось собрать 6 или даже 7 подлодок, но с распадом СССР у Великобритании и других стран НАТО отпала необходимость в большом количестве подлодок как одном из средств ядерного сдерживания.

На борту «Вэнгардов» находится четыре ТА калибра 533 мм, 16 баллистических ракет Trident II D5 и телеуправляемые торпеды Spearfish или Tigerfish.

4. «Дельта» – 167,4 х 11,7 м.

Таково собирательное обозначение сразу четырех типов стратегических атомных подлодок, собранных в СССР. Кодовые названия проектов:

  1. «Мурена».
  2. «Мурена-М».
  3. «Кальмар».
  4. «Дельфин».

Длина последней модификации — «Дельфина» — составляет 167,4 метра, а ширина — 11,7 метра. Эта великая стальная рыба была введена в строй в декабре 1984 года. Из семи построенных «Дельфинов» пять до сих пор числятся в ВМФ РФ.

Врагам «Дельфинов» не поздоровится, ведь они оснащены четырьмя ТА калибра 533 мм, 12 торпедами, 16 баллистическими ракетами и от 4 до 8 ПЗРК «Игла» и «Игла-1».

3. «Огайо» – 170,7 х 12,8 м.

Эти великаны — самые крупные подлодки в США и основа американских стратегических наступательных ядерных сил. Им регулярно приходится нести боевое патрулирование, проводя в море 60% времени. Размер «Огайо» составляет 170,7 метра и 12,8 метра (длина и ширина соответственно).

Первая субмарина этой серии была введена в эксплуатацию в ноябре 1981 года. Все остальные подводные лодки получили имена в честь американских штатов, за исключением USS Henry M. Jackson, которая была названа в честь одного из сенаторов.

Эти подводные громадины способны перевозить свыше двадцати ракет Трайдент II и свыше 150 крылатых ракет «Томагавк». Их вооружение также включает в себя четыре 533 мм торпедных аппарата.

2. Проект 955 «Борей» – 170 х 13,5 м.

Вторым номером в списке крупнейших субмарин вновь идет российская разработка, одна из самых передовых в мире. Проект «Борей» начал осуществляться в 2011 году, и в мае 2018 года стало известно, что до 2027 года планируется построить 14 кораблей этого типа.

В перспективе именно «Борей» придет на смену первому и четвертому номерам в нашем списке.

Размеры подлодки составляют 170 метров в длину и 13,5 метра в ширину. Эта фигуристая смертоносная красавица может идти под водой со скоростью 29 узлов, и оснащена шестью торпедными аппаратами 533 мм, шестью средствами гидроакустического противодействия 324 мм, торпедами, торпедоракетами и крылатыми ракетами (в том числе «Ониксами» и «Калибрами»), а также 16 ПУ комплекса «Булава».

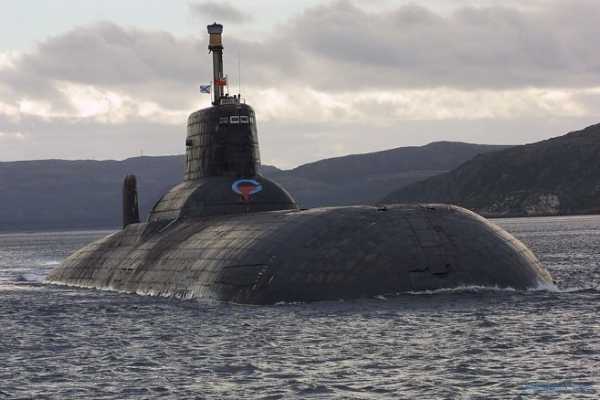

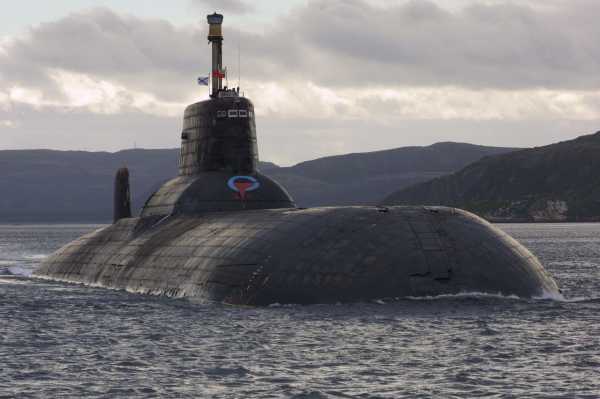

1. Проект 941 «Акула» – 172,8 х 23,3 м.

Известные Западу как класс «Тайфун», а русским морякам как «Акула», эти величественные стальные гиганты были созданы в качестве противодействия американским субмаринам класса «Огайо» в годы Холодной войны.

Будучи 172,8 метра в длину и 23,3 метра в ширину эти монстры надводным и подводным водоизмещением 23 200 тонн и 48 000 тонн соответственно были больше, чем американские подлодки-конкуренты. Их высота (26 метров) сопоставима с высотой девятиэтажного дома.

По сути, задачей «Акул» было создание ядерного апокалипсиса на Западе, если Холодная война перешла бы в горячую фазу.

Свое хищное прозвище самая большая атомная подводная лодка в мире получила благодаря изображению акулы, которое было нанесено перед первым спуском, состоявшимся в сентябре 1980 года.

Внутри легкого корпуса огромной субмарины находятся пять обитаемых корпусов. В случае чрезвычайной ситуации в одном из корпусов экипаж внутри других корпусов будет в безопасности, а вспомогательные устройства все еще будут работать.

Два ядерных реактора дают этим подводным крейсерам стратегического назначения мощность, в которой они нуждаются, чтобы развить максимальную скорость около 25 узлов под водой.

Вместо того, чтобы постоянно перемещаться по мировым морям и океанам, «Акулы» были созданы, чтобы находиться севернее Полярного круга в течение шести месяцев, ожидая команды, чтобы запустить свой «прощальный привет миру» — баллистические ракеты Р-39 «Вариант».

Из-за продолжительности и характера своих миссий этот советский атомный подводный ракетный крейсер был спроектирован с учетом комфорта экипажа. Фактически, жилые помещения на «Акулах» были настолько роскошными, что моряки советского (а затем и российского) военно-морского флота прозвали эти гигантские суда «плавающими Хилтонами».

Вместо утилитарной стальной мебели с минимальной обивкой интерьер «Акулы» предусматривает удобные мягкие стулья, полноразмерные дверные проемы, полностью оборудованный тренажерный зал, бассейн с пресной или соленой забортной водой, солярий и даже сауну, стены которой обшиты дубовыми досками. В каютах командного состава имеются телевизоры, умывальники и системы кондиционирования.

Однако триумф огромных и грозных «Акул» продолжался недолго. Из семи запланированных подлодок шесть были построены в течение 1980-х годов и ушли на пенсию менее чем 10 лет спустя, в 1990-х годах. Российское правительство просто не могло позволить себе содержать в боеспособном состоянии эти крупнейшие ракетные подводные лодки в мире.

В настоящее время лишь одна модернизированная «Акула» — ТК-208 «Дмитрий Донской» — находится в строю. Самая большая подводная лодка в мире служит испытательной площадкой для современных баллистических ракет, размещаемых на подводных лодках (БРПЛ «Булава»).

Документальное видео – Проект 941 «Акула»

basetop.ru

Подводная Армата. В России строится самая большая и мощная атомная подводная лодка в мире

В   России завершается строительство самой большой атомной подводной лодки в мире.
Разработана она была в КБ «Рубин-Север» — северодвинском филиале питерского ЦКБ «Рубин». И ракет на этой лодке не будет… возможно будет торпеда))) западные аналитики считают, что эта лодка и торпеда с искусственным интеллектом и ядерным зарядом на 100-мегатонн станут таким же прорывом, как и Армата…

«Белгород» называют самой большой большой исследовательской атомной подводной лодкой, являющейся носителем обитаемых и необитаемых подводных аппаратов. Официально её заказчиком является Главное управление глубоководных исследований (ГУГИ) Министерства обороны России.

Рекорд будет установлен по длине лодки. Самой длинной ПЛА в мире является «Акула» проекта 941, чья длина 172,5 м. У «Белгорода» почти на 12 метров больше — 184.
«Белгород» — это лодка по обновленному проекту«Антей» (проект подводных лодок с крылатыми ракетами 949А). Таким образом, «Белгород» даже может войти в Книгу рекордов Гиннесса как самая большая в мире.

Предполагается, что «Белгород» будет заниматься изучением дна российского арктического шельфа, искать на больших глубинах полезные ископаемые, а также прокладывать подводные коммуникации. В частности, при помощи глубоководных аппаратов на морском дне будут устанавливаться атомные подводные модули, предназначенные для зарядки необитаемых подводных аппаратов. Субмарина обеспечит развертывание глобальной системы контроля подводной обстановки, которую военные строят на дне арктических морей. Но не только)))

Весь этот функционал представители ВМФ перечисляют с непременными оговорками: «по некоторым данным», «есть основания предположить», «вероятно»… Проистекает это из-за того, что «Белгород», а также еще одна строящаяся в Северодвинске субмарина проекта 09851 «Хабаровск», являются самыми засекреченными лодками ВМФ России. И Главное управление глубоководных исследований имеет к ним спорное отношения. Об этом красноречиво свидетельствует тот факт, что на торжественной закладке этих двух лодок не присутствовал ни один представитель ГУГИ.

Возможно кроме своих гражданских функций, эти лодки станут носителями стратегической беспилотной торпеды с ядерным реактором в качестве силовой установки, с уникальной дальностью, искусственным интеллектом и 100-мегатонным боезарядом. Эта торпеда получила название «Статус-6».

Обозреватель Washington Free Beacon Билл Герц не так давно опубликовал статью со ссылкой на высказывание источника в американских спецслужбах, в которой говорится о том, что российские моряки провели успешное испытание «беспилотной атомной подводной лодки, способной нести многомегатонный ядерный заряд». В испытаниях принимала участие подводная лодка специального назначения Б-90 «Саров». Герц называет это оружие революционным, поскольку конструкторы США и других технологически развитых стран мира к этой идее еще и не подступались.

Благодаря прекрасным характеристикам по скорости хода, малозаметности и глубинности, «Статус-6» обладает повышенной способностью преодолевать противолодочную оборону США с дальностью хода 10 000 км и глубиной хода (погружения) 1000 метров.

Даже в случае его обнаружения гидроакустической противолодочной системой SOSSUS, которая контролирует побережье США на предмет подводного вторжения, НПА с легкостью уйдет от любой торпеды НАТО на максимальной скорости. К тому же, обладая интеллектом, «Статус-6» способен совершать сложное маневрирование.
Самая быстроходная американская торпеда Mark 54 имеет скорость 74 км/ч, то есть по минимальным прикидкам меньше на 26 км/ч. Самая глубоководная европейская торпеда MU90 Hard Kill, пущенная вдогон, на максимальной скорости в 90 км/ч способна пройти не более 10 км.

Стратегия использования «Статуса-6» может быть различной. Аппарат может выступать и как ударное оружие, и как оружие гарантированного сдерживания. Во втором случае НПА может прийти в точку назначения и залечь на дно, дожидаясь сигнала на подрыв боевой части. Сигнал может подаваться по сверхдлинноволновому каналу, поскольку только сверхдлинные волны проникают в толщу воды. Получается оружие сдерживания, готовое сработать мгновенно. Без затрачивания времени на подлет и «подплыв». А это значит, все равно как близко от границ России находятся ядерные силы соперника, наш ядерный заряд уже доставлен к потенциальному агрессору, осталось его только подорвать. Так что давайте лучше дружить. И жить, не тужить…)))

Основные источники: svpressa.ru/war21/ , vpk-news.ru , 42.tut.by и др. интернет.

pantv.livejournal.com

Самая большая подводная лодка в мире

23 сентября 1980 года на судостроительной верфи города Северодвинска, на гладь Белого моря была спущена первая советская подводная лодка класса «Акула». Когда корпус ее был еще в стапелях, на его носу, ниже ватерлинии, виднелась нарисованная оскалившаяся акула, которая обвивала трезубец. И хотя после спуска, когда лодка встала на воду, акула с трезубцем скрылась под водой и больше ее никто не видел, в народе крейсер уже окрестили «Акулой». Все последующие лодки этого класса продолжали именовать так же, а для их экипажей была введена особая нарукавная нашивка с изображением акулы. На Западе же лодке присвоили кодовое имя «Typhoon». Впоследствии Тайфуном эту лодку стали называть и у нас.

Так, сам Леонид Ильич Брежнев, выступая на XXVI съезде партии, заявил: «Американцами создана новая подводная лодка „Огайо“ с ракетами „Трайдент“. Аналогичная система — „Тайфун“ имеется и у нас».


Фото 2.



В начале 70-х годов в США (как писали западные СМИ, «в ответ на создание в СССР комплекса Delta») началась реализация крупномасштабной программы «Трайдент», предусматривающей создание новой твердотопливной ракеты с межконтинентальной (более 7000 км) дальностью, а также ПЛАРБ нового типа, способной нести 24 таких ракеты и обладающей повышенным уровнем скрытности. Корабль водоизмещением 18.700 т обладал максимальной скоростью 20 узлов и мог выполнять ракетные пуски на глубине 15-30 м. По своей боевой эффективности новая американская система оружия должна была значительно превзойти отечественную систему 667БДР/Д-9Р, находившуюся в то время в серийном производстве. Политическое руководство СССР потребовало от промышленности «адекватного ответа» на очередной американский вызов.

Тактико-техническое задание на тяжелый атомный подводный ракетный крейсер—проект 941 (шифр «Акула») — было выдано в декабре 1972 г. 19 декабря 1973 г. правительство приняло постановление, предусматривающее начало работ по проектированию и строительству нового ракетоносца. Проект разрабатывался ЦКБ «Рубин», возглавляемым генеральным конструктором И.Д. Спасским, под непосредственным руководством главного конструктора С.Н. Ковалева. Главным наблюдающим от ВМФ был В.Н. Левашов.

«Перед конструкторами стояла непростая техническая задача — разместить на борту 24 ракеты весом почти 100 тонн каждая, — рассказывает генеральный конструктор проектов ЦКБ МТ «Рубин» С.Н. Ковалев. — После множества проработок ракеты решено было расположить между двумя прочными корпусами. Аналогов такому решению в мире нет». «Такую лодку мог построить только Севмаш», — говорит начальник управления Министерства обороны А.Ф. Шлемов. Строительство корабля велось в самом большом эллинге — цехе 55, которым руководил И.Л. Камай. Применяли принципиально новую технологию постройки — агрегатно-модульный метод, что позволило значительно сократить сроки. Сейчас этот метод применяется во всем, и подводном и надводном кораблестроении, но для того времени это был серьезный технологический прорыв.



Фото 3.

Фото 4.



Бесспорные эксплуатационные преимущества, продемонстрированные первой отечественной морской баллистической ракетой на твердом топливе Р-31, а также американский опыт (к которому в советских высших военных и политических кругах всегда относились с большим уважением) обусловили категорическое требование заказчика оснастить подводный ракетоносец 3-го поколения твердотопливными ракетами. Применение таких ракет позволяло существенно сократить время предстартовой подготовки, устранить шумность ее проведения, упростить состав корабельного оборудования, отказавшись от ряда систем — газоанализа атмосферы, заполнения кольцевого зазора водой, орошения, слива окислителя и т.п.

Предварительная разработка нового межконтинентального ракетного комплекса для оснащения подводных лодок началась в КБ Машиностроения под руководством главного конструктора В.П. Макеева в 1971 году. Полномасштабные работы по РК Д-19 с ракетами Р-39 были развернуты в сентябре 1973 г., практически одновременно с началом работ над новой ПЛАРБ. При создании этого комплекса впервые была предпринята попытка унификации ракет подводного и наземного базирования: Р-39 и тяжелая МБР РТ-23 (разрабатываемая в КБ «Южное») получили единый двигатель первой ступени.



Фото 7.



Уровень отечественных технологий 70-80-х годов не позволял создать твердотопливную баллистическую межконтинентальную ракету большой мощности в габаритах, близких к габаритам предшествующих жидкостных ракет. Рост размеров и веса оружия, а также массогабаритные характеристики нового радиоэлектронного оборудования, увеличившиеся по сравнению с РЭО предшествующего поколения в 2,5-4 раза, привели к необходимости принятия нетрадиционных компоновочных решений. В результате был спроектирован оригинальный, не имеющий мировых аналогов тип подводной лодки с двумя прочными корпусами, расположенными параллельно (своеобразный «подводный катамаран»). Кроме всего прочего, подобная «сплющенная» в вертикальной плоскости форма корабля диктовалась ограничениями по осадке в районе Северодвинского судостроительного завода и ремонтных баз Северного флота, а также технологическими соображениями (требовалось обеспечить возможность одновременной постройки двух кораблей на одной стапельной «нитке»).

Следует признать, что выбранная схема являлась в значительной мере вынужденным, далеко не оптимальным решением, приведшим к резкому увеличению водоизмещения корабля (что дало повод к возникновению иронического прозвища лодок 941-го проекта — «водовозы»). В то же время она позволила повысить живучесть тяжелого подводного крейсера за счет разнесения энергетической установки по автономным отсекам в двух раздельных прочных корпусах; улучшить взрыво- и пожаробезопасность (удалив ракетные шахты из прочного корпуса), а также размещение торпедного отсека и главного командного поста в изолированных прочных модулях. Несколько расширились и возможности по проведению модернизации и ремонта лодки.



Фото 8.



При создании нового корабля была поставлена задача расширения зоны его боевого применения подо льдами Арктики вплоть до предельных широт за счет совершенствования навигационного и гидроакустического вооружения. Для пуска ракет из-под арктического «ледового панциря» лодка должна была всплывать в полыньях, проламывая ограждением рубки лед толщиной до 2-2,5 м.

Летные испытания ракеты Р-39 проводились на опытовой дизель-электрической подводной лодке К-153, переоборудованной в 1976 году по проекту 619 (она была снабжена одной шахтой). В 1984 году, после серии интенсивных испытаний, ракетный комплекс Д-19 с ракетой Р-39 был официально принят на вооружение ВМФ.

Строительство подводных лодок проекта 941 осуществлялось в Северодвинске. Для этого на Северном машиностроительном предприятии пришлось соорудить новый цех — самый большой крытый эллинг в мире.

Первым ТАПКР, вступившим в строй 12 декабря 1981 г., командовал капитан 1 ранга А.В. Ольховников, удостоенный за освоение столь уникального корабля звания Героя Советского Союза. Предполагалось строительство крупной серии тяжелых подводных крейсеров 941-го проекта и создание новых модификаций этого корабля с увеличенными боевыми возможностями.



Фото 9.



Однако в конце 80-х годов по экономическим и политическим соображениям от дальнейшей реализации программы было решено отказаться. Принятие этого решения сопровождалось острыми дискуссиями: промышленность, разработчики лодки и часть представителей ВМФ выступали за продолжение программы, в то время как Главный штаб ВМФ и Генеральный штаб ВС выступали за прекращение строительства. Главная причина заключалась в сложности организации базирования столь крупных подводных кораблей, вооруженных не менее «внушительными» ракетами. В большинство существующих пунктов базирования «Акулы» просто не могли войти из-за их стесненности, а ракеты Р-39 могли транспортироваться почти на всех этапах эксплуатации лишь по железнодорожной колее (по рельсам они подавались и на причал для погрузки на корабль). Погрузка ракет должна была осуществляться специальным сверхмощным краном, являющимся уникальным в своем роде инженерным сооружением.

В результате было решено ограничиться строительством серии из шести кораблей проекта 941 (т. е. одной дивизии). Недостроенный корпус седьмого ракетоносца — ТК-210 — был разобран на стапеле в 1990 году. Следует заметить, что несколько позже, в середине 90-х годов, прекратилась реализация и американской программы строительства подводных ракетоносцев типа «Огайо»: вместо планировавшихся 30 ПЛАРБ ВМС США получили лишь 18 атомоходов, из которых в строю к началу 2000-х годов решено оставить лишь 14.



Фото 10.

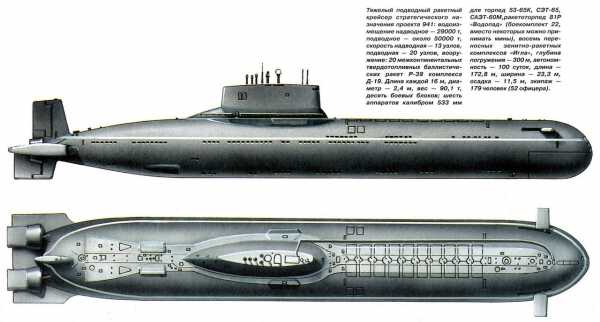

Конструкция подводной лодки 941-го проекта выполнена по типу «катамаран»: два раздельных прочных корпуса (диаметром 7,2 м каждый) расположены в горизонтальной плоскости параллельно друг другу. Кроме того, имеется два отдельных герметичных капсулы-отсека — торпедный отсек и расположенный между главными корпусами в диаметральной плоскости модуль управления, в котором находится центральный пост и размещенный за ним отсек радиотехнического вооружения. Ракетный отсек находится между прочными корпусами в передней части корабля. Оба корпуса и капсулы-отсеки соединены между собой переходами. Общее число водонепроницаемых отсеков —19.

У основания рубки, под ограждением выдвижных устройств, расположены две всплывающие спасательные камеры, способные вместить весь экипаж подводной лодки.

Отсек центрального поста и его легкое ограждение смещены в сторону кормы корабля. Прочные корпуса, центральный пост и торпедный отсек выполнены из титанового сплава, а легкий корпус — из стали (на его поверхность нанесено специальное гидроакустическое резиновое покрытие, повышающее скрытность лодки).

Корабль имеет развитое кормовое оперение. Передние горизонтальные рули расположены в носовой части корпуса и выполнены убирающимися. Рубка снабжена мощными ледовым подкреплениями и крышей округлой формы, служащей для взламывания льда при всплытии.



Фото 11.



Для экипажа лодки (состоящего в своей большей части из офицеров и мичманов) созданы условия повышенного комфорта. Офицерский состав разместили в относительно просторных двух- и четырехместных каютах с умывальниками, телевизорами и системой кондиционирования воздуха, а матросов и старшин — в маломестных кубриках. Корабль получил спортивный зал, плавательный бассейн, солярий, сауну, салон для отдыха, «живой уголок» и т. п.

Энергетическая установка 3-го поколения номинальной мощностью 100.000 л. с. выполнена по блочному принципу компоновки с размещением автономных модулей (унифицированных для всех лодок 3-го поколения) в обоих прочных корпусах. Принятые компоновочные решения позволили уменьшить габариты ЯЭУ, увеличив при этом ее мощность и улучшив другие эксплуатационные параметры.

ГЭУ включает два водоводяных реактора на тепловых нейтронах ОК-650 (по 190 мВт каждый) и две паровые турбины. Блочная компоновка всех агрегатов и комплектующего оборудования, помимо технологических преимуществ, позволила применить и более эффективные меры по виброизоляции, снижающие шумность корабля.

Атомная энергетическая установка оснащена системой безбатарейного расхолаживания (ББР), которая автоматически вводится в действие при исчезновении электропитания.



Фото 12.



По сравнению с предшествующими атомными подводными лодками существенно изменилась система управления и защиты реактора. Внедрение импульсной аппаратуры позволило контролировать его состояние при любом уровне мощности, в том числе и в подкритическом состоянии. На компенсирующие органы установлен механизм «самохода», который при исчезновении электропитания обеспечивает опускание решеток на нижние концевики. При этом происходит полное «глушение» реактора, даже при опрокидывании корабля.

Два малошумных семилопастных гребных винта фиксированного шага установлены в кольцевых насадках. В качестве резервных средств движения имеется два электродвигателя постоянного тока мощностью по 190 кВт, которые подключаются к линии главного вала посредством муфт.

На борту лодки установлено четыре турбогенератора по 3200 кВт и два дизель-генератора ДГ-750. Для маневрирования в стесненных условиях корабль оснащен подруливающим устройством в виде двух откидных колонок с гребными винтами (в носовой и кормовой частях). Винты подруливающего устройства приводятся в движение электродвигателями мощностью по 750 кВт.

При создании подводной лодки проекта 941 огромное внимание было уделено снижению ее гидроакустической заметности. В частности, корабль получил двухкаскадную систему резино-кордовой пневматической амортизации, были внедрены блочная компоновка механизмов и оборудования, а также новые, более эффективные звукоизолирующие и противогидролокационные покрытия. В результате по гидроакустической скрытности новый ракетоносец, несмотря на свои гигантские размеры, значительно превзошел все ранее построенные отечественные ПЛАРБ и, вероятно, вплотную приблизился к американскому аналогу — ПЛАРБ типа «Огайо».



Фото 13.



Подводная лодка оснащена новым навигационным комплексом «Симфония», боевой информационно-управляющей системой, гидроакустической станцией миноискания МГ-519 «Арфа», эхоледомером МГ-518 «Север», радиолокационным комплексом МРКП-58 «Буран», телевизионным комплексом МТК-100. На борту имеются комплекс радиосвязи «Молния-Л1» с системой спутниковой связи «Цунами».

Цифровой гидроакустический комплекс типа «Скат-3», интегрирующий четыре гидролокационные станции, способен обеспечивать одновременное слежение за 10—12 подводными целями.

Выдвижные устройства, расположенные в ограждении рубки, включают два перископа (командирский и универсальный), антенну радиосекстана, РЛК, радиоантенны системы связи и навигации, пеленгатор.

Лодка оснащена двумя всплывающими антеннами буйкового типа, позволяющими принимать радиосообщения, целеуказания и сигналы спутниковой навигации при нахождении на большой (до 150 м) глубине или подо льдами.

Ракетный комплекс Д-19 включает 20 твердотопливных трехступенчатых межконтинентальных баллистических ракет с разделяющимися головными частями Д-19 (РСМ-52, западное обозначение — SS-N-20). Старт всего боекомплекта осуществляется двумя залпами, с минимальными интервалами между пусками ракет. Ракеты могут запускаться с глубины до 55 м (без ограничений по погодным условиям на поверхности моря), а также из надводного положения.



Фото 14.



Трехступенчатая МБР Р-39 (длина — 16,0м, диаметр корпуса — 2,4 м, стартовая масса — 90,1 т) несет 10 боевых блоков индивидуального наведения мощностью по 100 кг каждый. Их наведение осуществляется посредством инерциальной навигационной системы с полной астрокоррекцией (обеспечено КВО порядка 500 м). Максимальная дальность пуска Р-39 превышает 10.000 км, что больше дальности американского аналога — «Трайдент» С-4 (7400 км) и приблизительно соответствует дальности «Трайдент» D-5 (11.000 км).

Для минимизации габаритов ракеты двигатели второй и третьей ступеней имеют выдвижные сопловые насадки.

Для комплекса Д-19 создана оригинальная стартовая система с размещением практически всех элементов пусковой установки на самой ракете. В шахте Р-39 находится в подвешенном состоянии, опираясь специальной амортизационной ракетно-стартовой системой (АРСС) на опорное кольцо, расположенное в верхней части шахты.



Фото 15.



Пуск выполняется из «сухой» шахты с помощью порохового аккумулятора давления (ПАД). В момент старта специальные пороховые заряды создают вокруг ракеты газовую каверну, значительно уменьшающую гидродинамические нагрузки на подводном участке движения. После выхода из воды АРСС отделяется от ракеты при помощи специального двигателя и уводится в сторону на безопасное расстояние от подводной лодки.

Имеется шесть 533-мм торпедных аппаратов с устройством быстрого заряжания, способных применять практически все типы состоящих на вооружении торпед и ракето-торпед данного калибра (типовой боекомплект — 22 торпеды УСЭТ-80, а также ракето-торпеды «Шквал»). Вместо части ракетно-торпедного вооружения на борт корабля могут приниматься мины.

Для самообороны подводной лодки, находящейся в надводном положении, от низколетящих самолетов и вертолетов имеется восемь комплектов ПЗРК «Игла» («Игла-1»). В зарубежной печати сообщалось о разработке для подводных лодйк 941-го проекта, а также ПЛАРБ нового поколения, зенитного ракетного комплекса самообороны, способного применяться из подводного положения.



Фото 16.



Все шесть ТАПРК (получивших западное кодовое наименование Typhoon, быстро «прижившееся» и у нас) были сведены в дивизию, входящую в состав 1-й флотилии атомных подводных лодок. Корабли базируются в Западной Лице (бухта Нерпичья). Реконструкция этой базы для размещения на ней новых сверхмощных атомоходов началась в 1977 году и заняла четыре года. За это время была построена специальная причальная линия, изготовлены и доставлены специализированные пирсы, способные, по замыслу конструкторов, обеспечить ТАПКР всеми видами энергоресурсов (однако в настоящее время по ряду технических причин они применяются как обычные плавучие пирсы). Для тяжелых ракетных подводных крейсеров Московским конструкторским бюро транспортного машиностроения был создан уникальный комплекс средств погрузки ракет (КСПР). В его состав вошел, в частности, двухконсольный кран-погрузчик козлового типа грузоподъемностью 125 т. (в строй введен не был).

В Западной Лице расположен и береговой судоремонтный комплекс, обеспечивающий обслуживание лодок 941-го проекта. Специально для обеспечения «плавучего тыла» лодок 941-го проекта в Ленинграде на Адмиралтейском заводе в 1986 году был построен морской транспорт-ракетовоз «Александр Брыкин» (проект 11570) полным водоизмещением 11.440 т, имеющий 16 контейнеров для ракет Р-39 и снабженный 125-тонным краном.



Фото 17.



Однако уникальную береговую инфраструктуру, обеспечивающую обслуживание кораблей 941-го проекта, удалось создать лишь на Северном флоте. На Тихоокеанском флоте до 1990 года, когда программа дальнейшего строительства «Акул» была свернута, ничего подобного соорудить так и не успели.

Корабли, каждый из которых укомплектован двумя экипажами, несли (и, вероятно, продолжают нести и сейчас) постоянное боевое дежурство даже во время нахождения на базе.

Боевая эффективность «Акул» в значительной степени обеспечивается за счет постоянного совершенствования системы связи и боевого управления морскими стратегическими ядерными силами страны. К настоящему времени эта система включает каналы, использующие различные физические принципы, что повышает надежность и помехозащищенность в самых неблагоприятных условиях. В состав системы входят стационарные передатчики, транслирующие радиоволны в различных диапазонах электромагнитного спектра, спутниковые, самолетные и корабельные ретрансляторы, мобильные береговые радиостанции, а также гидроакустические станции и ретрансляторы.

Огромный запас плавучести тяжелых подводных крейсеров 941-го проекта (31,3%) в сочетании с мощными подкреплениями легкого корпуса и рубки обеспечил этим атомоходам возможность всплытия в сплошном льду толщиной до 2,5 м (что неоднократно проверялось на практике). Патрулируя под ледяным панцирем Арктики, где существуют особые гидроакустисческие условия, снижающие даже при самой благоприятной гидрологии дальность обнаружения подводной цели посредством наиболее современных ГАС всего до нескольких километров, «Акулы» являются практически неуязвимыми для противолодочных атомных подводных лодок США. Авиационными средствами, способными осуществлять поиск и поражение подводных целей сквозь полярный лед, Соединенные Штаты также не располагают.



Фото 19.



В частности, «Акулы» несли боевую службу подо льдами Белого моря (первой из «941-х» такой поход совершил в 1986 г. ТК-12, на котором в ходе патрулирования при помощи ледокола была осуществлена замена экипажа).

Рост угрозы со стороны прогнозируемых средств ПРО потенциального противника потребовал усиления боевой живучести отечественных ракет в процессе их полета. В соответствии с одним из прогнозируемых сценариев, противник мог попытаться «ослепить» оптические астронавигационные датчики БР при помощи космических ядерных взрывов. В ответ на это в конце 1984 года под руководством В.П. Макеева, Н.А. Семихатова (система управления ракеты), В.П. Арефьева (командные приборы) и B.C. Кузьмина (система астрокоррекции) были начаты работы по созданию стойкого астрокорректора для баллистических ракет подводных лодок, способного восстанавливать свою работоспособность через несколько секунд. Разумеется, у противника оставалась возможность осуществлять ядерные космические взрывы с интервалом через каждые несколько секунд (в этом случае точность наведения ракеты должна была значительно снизиться), однако такое решение было трудноосуществимо по техническим соображениям и бессмысленно — по финансовым.



Фото 20.



Усовершенствованный вариант Р-39, по своим основным характеристикам не уступающий американской ракете «Трайдент» D-5, был принят на вооружение в 1989 году. Кроме повышенной боевой живучести, модернизированная ракета обладала увеличенной зоной разведения боевых блоков, а также повышенной точностью стрельбы (использование космической навигационной системы ГЛОНАСС на активном участке полета ракеты и на участке наведения РГЧ позволило достичь точности, не меньшей, чем точность МБР РВСН шахтного базирования). В 1995 г. ТК-20 (командир капитан 1 ранга А. Богачев) выполнила ракетную стрельбу с Северного полюса.

В 1996 г. из-за нехватки средств были выведены из боевого состава ТК-12 и ТК-202, в 1997 г. — ТК-13. В то же время дополнительное финансирование ВМФ в 1999 году позволило значительно ускорить затянувшийся капитальный ремонт головного ракетоносца 941-го проекта — К-208. За десять лет, в течение которых корабль находился в Государственном центре атомного подводного судостроения, проведена замена и модернизация (в соответствии с проектом 941 У) основных комплексов вооружения. Ожидается, что в третьем квартале 2000 г. работы будут полностью завершены, и после окончания заводских и ходовых приемно-сдаточных испытаний, в начале 2001 года, обновленный атомоход вновь вступит в строй.



Фото 21.



В ноябре 1999 г. из акватории Баренцева моря с борта одной из ТАПКР 941-го проекта были выполнены стрельбы двумя ракетами РСМ-52. Интервал между пусками составил два часа. Головные части ракет с высокой точностью поразили цели на Камчатском полигоне.

По сообщениям отечественной печати, существующие планы развития стратегических ядерных сил России предусматривают проведение модернизации кораблей пр. 941 с заменой ракетного комплекса Д-19 на новый. Если это соответствует действительности, «Акулы» имеют все шансы сохраниться в строю и в 2010-х годах.

В дальнейшем возможно переоборудование части атомоходов 941-го проекта в транспортные атомные подводные лодки (ТАПЛ), предназначенные для перевозок грузов по трансполярным и кроссполярным подледным маршрутам, кратчайшим путем связывающим Европу, Северную Америку и страны АТР. Встроенный вместо ракетного отсека грузовой отсек будет способен принимать до 10.000 т груза.



Фото 22.



По состоянию на 2013 год из 6 построенных при СССР кораблей 3 корабля проекта 941 «Акула» утилизированы, 2 корабля находятся в ожидании на утилизацию, и один модернизирован по проекту 941УМ.

В связи с хроническим отсутствием финансирования, в 1990-е годы планировался вывод из строя всех единиц, однако, с появлением финансовых возможностей и пересмотром военной доктрины оставшиеся корабли (ТК-17 «Архангельск» и ТК-20 «Северсталь») прошли поддерживающий ремонт в 1999—2002 годах. ТК-208 «Дмитрий Донской» прошёл капитальный ремонт и модернизацию по проекту 941УМ в 1990—2002 годах и с декабря 2003 года используется в рамках программы испытаний новейшей российской БРПЛ «Булава». При испытании «Булавы» было принято решение отказаться от ранее используемой процедуры испытаний.
18-я дивизия подводных лодок, в которую входили все «Акулы», была сокращена. По состоянию на февраль 2008 года в её состав входили, находящиеся в резерве после выработки рабочего ресурса ракет «главного калибра», ТК-17 «Архангельск» (последнее боевое дежурство — с октября 2004 года по январь 2005 года) и ТК-20 «Северсталь» (последнее боевое дежурство — 2002 год), а также переоборудованный под « Булаву» К-208 «Дмитрий Донской». ТК-17 «Архангельск» и ТК-20 «Северсталь» более трёх лет находились в ожидании решения на утилизацию или перевооружение на новые БРПЛ, пока в августе 2007 года главком ВМФ адмирал флота В. В. Масорин не сообщил, что до 2015 года не предусматривается модернизация АПЛ «Акула» под ракетный комплекс «Булава-М».



Фото 23.



Рассматривается вариант переоборудования их для размещения крылатых ракет по аналогии с перевооружением ВМС США подводных лодок типа «Огайо». 28 сентября 2011 года было опубликовано заявление Министерства обороны Российской Федерации, в соответствии с которым, «Тайфуны», как не укладывающиеся в договорные лимиты СНВ-3 и избыточно дорогие в сравнении с новыми ракетоносцами класса «Борей», планируется списать и разделать на металл до 2014 года. Варианты переоборудования трёх оставшихся кораблей в транспортные подлодки по проекту ЦКБМТ «Рубин» или подлодки-арсеналы крылатых ракет отвергнуты по причине чрезмерной дороговизны работ и эксплуатации.

На совещании в Северодвинске вице-премьер России Дмитрий Рогозин сообщил что Россия решила временно отказаться от утилизации стратегических АПЛ третьего поколения, находящихся сейчас на вооружении ВМФ. В результате срок годности лодок продлится до 30-35 лет вместо нынешних 25. Модернизация затронет стратегические АПЛ типа «Акула», где каждые 7 лет будет меняться электронная начинка и вооружение.

В феврале 2012 года в СМИ появилась информация, что основное вооружение АПЛ типа «Акула», ракеты РСМ-52, были утилизированы не полностью, и до 2020 года возможен ввод в строй лодок «Северсталь» и «Архангельск» со стандартным вооружением на борту.

В марте 2012 года появилась информация из источников министерства обороны РФ, что стратегические атомные подводные лодки проекта 941 «Акула» не будут модернизировать по финансовым соображениям. По словам источника, глубокая модернизация одной «Акулы» сопоставима по стоимости со строительством двух новых подводных лодок проекта 955 «Борей». Подводные крейсера ТК-17 «Архангельск» и ТК-20 «Северсталь» не будут модернизироваться в свете недавно принятого решения, ТК-208 «Дмитрий Донской» продолжит применяться в качестве испытательной платформы для систем вооружения и гидроакустических комплексов до 2019 года.



Фото 24.



Интересные факты :

  • Впервые размещение ракетных шахт впереди рубки осуществлено на лодках проекта «Акула»
  • За освоение уникального корабля звание Героя Советского союза было присвоено Командиру первого ракетного крейсера капитану 1 ранга А. В. Ольховникову в 1984 году
  • Корабли проекта «Акула» занесены в книгу рекордов Гинеса
  • Кресло командира в центральном посту находится в неприкосновенности, исключения нет ни для кого, ни для командиров дивизии, флота или флотилии и даже министра обороны. Нарушивший эту традицию в 1993 году П. Грачев во время посещения «Акулы» был награжден неприязнью подводников.

Фото 25.

Фото 26.

Фото 27.

Фото 28.

Фото 29.

Фото 30.

Фото 31.

Фото 32.

Фото 33.

Фото 34.

Самая большая подводная лодка в мире


голосов: 6, средний рейтинг: 5.00

www.krasfun.ru

«Самая большая атомная подлодка в мире»

Обновленный «Белгород» превзойдет даже легендарные подводные крейсера «Тайфун»Фото: ТАСС/Лев Федосеев

Научно-исследовательская атомная подводная лодка проекта 09852 «Белгород» станет самой большой субмариной в российском Военно-морском флоте. По своим размерам и водоизмещению она обгонит внесенный в Книгу рекордов Гиннесса тяжелый атомный ракетный крейсер проекта 941 типа «Тайфун».

Проект 09852 предназначен для выполнения научно-исследовательских миссий. Он станет носителем необитаемых глубоководных аппаратов и батискафов, а также специального научного оборудования. Будет заниматься изучением дна российского арктического шельфа, искать на больших глубина полезные ископаемые, а также прокладывать подводные коммуникации.

Субмарину создают на базе недостроенного ударного ракетоносца 949А проекта типа «Антей». Эти лодки строились в СССР как ответ на развертывание американских авианосных соединений в Мировом океане. На их борту размещалось двадцать пусковых установок сверхзвуковых противокорабельных крылатых ракет «Гранит».

Как сообщили «Известиям» в командовании ВМФ, работа по модернизации субмарины завершится в 2018 году. В настоящий момент «Белгород» находится на стапелях Северодвинского машиностроительного предприятия. На нем проведено перепроектирование центральной части. Вместо ракетного отсека врезан новый размером почти 30 м. В нем будет располагаться специальное оборудование, установлены шлюзовые камеры для перехода моряков в глубоководные аппараты, а также выхода водолазов. В результате размер «Антея» увеличился с первоначальных 154 до 184 м. Это на одиннадцать метров больше, чем у самой большой атомной подводной лодки «Тайфун».

Профессор Академии военных наук Вадим Козюлин рассказал «Известиям», что АПЛ «Белгород» станет не только самой большой, но и самой уникальной субмариной российского флота.

— По некоторым данным, «Белгород» станет носителем автономной глубоководной станции АС-31 «Лошарик», — сообщил эксперт. — На нем будут перевозиться и устанавливаться на морском дне автономные атомные подводные модули, предназначенные для зарядки необитаемых подводных аппаратов. Субмарина обеспечит развертывание глобальной системы контроля подводной обстановки, которую военные строят на дне арктических морей.

До появления «Белгорода» АПЛ проекта 941 типа «Тайфун» были одними из самых уникальных систем вооружения в мире. Его полное водоизмещение составляет почти 50 тыс. т. Длина 173 м, ширина 23 м. Внутри легкой (внешней) надстройки находятся пять прочных корпусов. В них размещены боевые посты, каюты экипажа, сауна, бассейн, спортивный зал и самое необычное — помещение для курения, которого нет ни на одной другой подлодке мира.

Между двумя главными корпусами расположены 20 пусковых шахт самых больших морских баллистических ракет РСМ-52, на каждой из которых по 10 ядерных боеголовок индивидуального наведения. В носовой части лодки — шесть торпедных аппаратов, через которые можно стрелять торпедами, подводными скоростными ракетами и ставить мины. В настоящий момент из шести построенных атомоходов проекта 941 в строю остается только один — ТК-208 «Дмитрий Донской». Корабль решает задачи испытания новых типов морских вооружений и техники. С его борта проводились первые пуски новейшей морской баллистической ракеты «Булава».

sdelanounas.ru

Самая большая в мире атомная подводная лодка «Тайфун» («Акула»)


К началу 70-х годов главные участники ядерной гонки СССР и США вполне обоснованно сделали ставку на развитие атомного подводного флота, оснащённого межконтинентальными баллистическими ракетами. В результате этого противостояния на свет появилась самая большая в мире подводная лодка.

Противоборствующие стороны приступили к созданию атомных тяжёлых ракетных крейсеров. Американский проект – АПЛ типа «Огайо» предполагал размещение 24 межконтинентальных баллистических ракет. Нашим ответом стала подводная лодка проекта 941, условно названная «Акула», известная больше как «Тайфун».

История создания


Выдающийся советский конструктор С. Н. Ковалёв

Разработка Проекта 941 была поручена коллективу ленинградского ЦКБМТ «Рубин», которым бессменно несколько десятилетий подряд руководил выдающийся советский конструктор Сергей Никитович Ковалёв. Строительство лодок осуществлялось на северодвинском предприятии «Севмаш». Во всех отношениях это был один самых грандиозных советских военных проектов, до сих потрясающих своими масштабами.

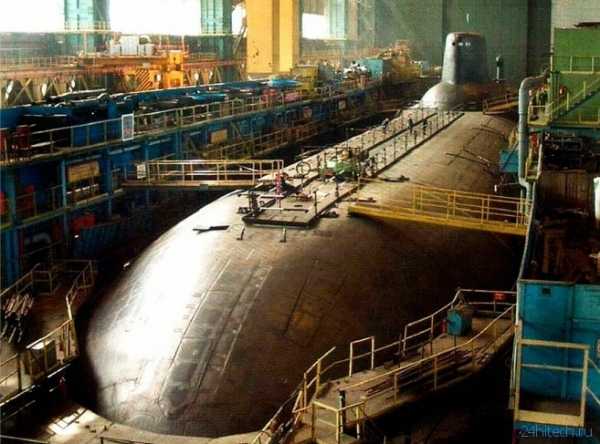

Тайфун на стапелях завода Севмаш

Своим вторым названием — «Тайфун» «Акула» обязана генсеку ЦК КПСС Л. И. Брежневу. Именно так он представил её делегатам очередного съезда партии и всему остальному миру в 1981 году, что в полной мере отвечало её всесокрушающему потенциалу.

Компоновка и размеры

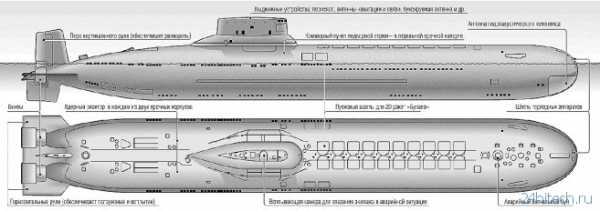

Особого внимания заслуживают размеры и компоновка ядерного подводного исполина. Под оболочкой лёгкого корпуса находился не совсем обычный «катамаран» из 2-х прочных корпусов, расположенных параллельно. Для торпедного отсека и центрального поста с примыкающим к нему отсеком радиотехнического вооружения были созданы герметичные отсеки капсульного типа.

Все 19 отсеков лодки сообщались между собой. Горизонтальные складывающиеся рули «Акулы» располагались в носовой части лодки. На случай всплытия её из-подо льда было предусмотрено значительное усиление боевой рубки округлой крышкой и специальными подкреплениями.

«Акула» поражает своими исполинскими размерами. Не зря она считается самой большой подводной лодкой в мире: её длина — почти 173 метра соответствует двум футбольным полям. Что касается подводного водоизмещения, то здесь также не обошлось без рекорда – около 50 тыс. тонн, что почти втрое превышает соответствующую характеристику американской «Огайо».

Характеристики

Подводная скорость у главных конкурентов была одинаковой – 25 узлов (чуть более 43 км/ч). Советская ядерная субмарина могла нести дежурство в автономном режиме в течение полугода, погружаясь на 400-м глубину и, имея в резерве дополнительно 100 метров.

Сравнительные данные по современным РПЛ СН
Проект 941OhioПроект 667БДРМVanguardTriomphantПроект 955
СтранаРоссияСШАРоссияВеликобританияФранцияРоссия
Годы постройки1976-19891976-19971981-19921986-20011989-20091996-н.в.
Построено6187442
Водоизмещение, т
надводное
подводное
23200
48000
16746
18750
11740
18200

15900
12640
14335
14720
24000
Число ракет20 Р-3924 Trident16 Р-29РМУ216 Trident16 M4516 Булава
Забрасываемый вес, кг2550280028002800н.д.1150
Дальность, км82507400-110008300-115477400-1100060008000

Чтобы привести в движение этого монстра, его оснастили двумя 190-мегаваттными ядерными реакторами, которые приводили в действие две турбины мощностью около 50 тыс. л.с. Двигалась лодка, благодаря двум 7-лопастным гребным винтам диаметром более 5,5 метров.

«Экипаж машины боевой» состоял из 160 человек, более трети которого – офицеры. Создатели «Акулы» проявили поистине отеческую заботу о бытовых условиях экипажа. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Матросы и старшины располагались в маломестных кубриках с умывальниками и телевизорами. Во все жилые помещения подавался кондиционированный воздух. В свободное от вахты время члены экипажа могли посетить бассейн, сауну, спортзал или отдохнуть в «живом» уголке.

Боевой потенциал


Пусковые шахты АПЛ «Тайфун»

В случае ядерного конфликта «Тайфун» могла обрушить на врага одновременно 20 ядерных ракет Р-39, с десятью 200-кт разделяющимися боеголовками каждая. Такой ядерный «тайфун» мог бы за считанные минуты превратить в пустыню всё восточное побережье США.

Кроме баллистических ракет в арсенале лодки находились более двух десятков обычных и реактивных торпед, а также ПЗРК «Игла». Специально для оснащения «Тайфунов» ракетами и торпедами был разработан транспортный корабль «Александр Брыкин» водоизмещением 16 тыс. тонн и рассчитанный на перевозку 16 БРПЛ.

В строю

Всего за 13 лет с 1976 по 1989 со стапелей «Севмаша» сошло 6 АПЛ «Тайфун». Сегодня службу продолжают 3 единицы — две в резерве и одна — «Дмитрий Донской» используется в качестве основного объекта для испытаний нового ракетного комплекса «Булава».

По материалам techcult

24hitech.ru

Атомная подводная лодка «Акула». Самая большая ядерная дубинка нашей страны, если махнем от Америки ничего не останется. | Блог mr.zaperdolenko

Если говорить об этой уникальной подводной лодке то стоит сразу сказать что она у нас осталась в единственном экземпляре. К сожалению в тяжелые для нашей страны 90-е, содержание и ремонт таких махин было не по карману разоренной стране.

Но не будем грустить, ведь и одна такая подлодка может стереть с лица земли не один миллион врагов.))) В строю АПЛ ТК-208 «Дмитрий Донской» проекта 941

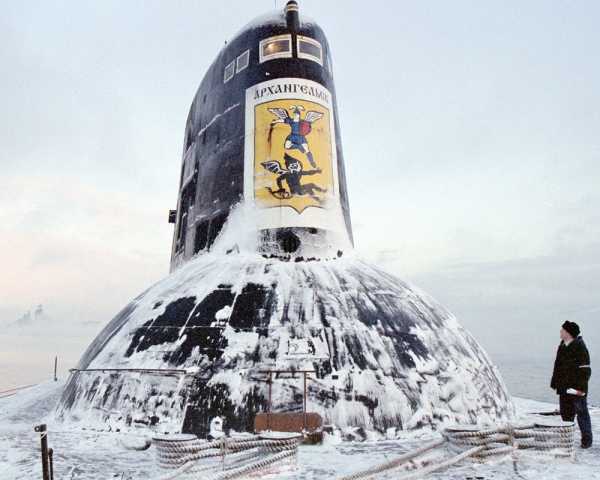

Вот этот монстр, говоря об этой подводной лодке что то другое определение в голову не приходит. Хрен бы с ее грозным вооружением, одни ее размеры повергают в ступор. Вы представляете себе такую картину, что мимо вас проносится железный монстр со скоростью 50 км/ч, высотой с 7 этажный дом, а длиной практически как 2 футбольных поля 172 метра, да и в ширину 23 м, как вам такие показатели, это же просто картина апокалипсиса!))) Вот так забавно выглядит человек на фоне этого монстра.

Кстати это пожалуй самая комфортная подводная лодка в мире. Ведь в ней есть такие немыслимые вещи как бассейн и спортивный зал. Да есть спортзал, но если экипажу надо размяться то при желании, можно неплохо поиграть в футбол на палубе, благо размеры позволяют.

Вы скажите, да разве это бассейн, но не забывайте это боевая подводная лодка а не прогулочный катер, и других подлодках нет даже такого!

Глядя на эту комнату так и не скажешь что находишься в подводной лодке.

А вот и спортзал, маловат но вы же на подводной лодке, где вы несете службу, а не отдыхаете!

Вообще подводные лодки выглядят вот так. Так что АПЛ «Акула» это как пятизвездочный отель, где все включено.

Помимо невиданного комфорта для экипажа в 160 человек, в АПЛ проекта 941 есть еще самая главная особенность, это живучесть этой гениальной подлодки.

Как видно на фото, подводная лодка имеет 2 сверхпрочных корпуса, которые соединенные в центральной рубке. Такая конструкция катамаранного типа, обеспечивает просто уникальную живучесть этой подводной лодки.

Ну и куда же вя эта мощь без вооружения. и конечно же главный аргумент этого монстра это баллистические ракеты с ядерными боеголовками «Булава» и их там 20 штук.

Причем запускать их Акула может из под воды! Вы только представьте себе, что каждая из этих ракет несет на борту ядерную боеголовку больше тонны! И их там 20 штук, с дальностью 9 300 км.

Ну а для того чтобы двигать эту махину, в нее запихнули реактор мощностью 16 мВТ. Чтобы было понятно, вырабатываемой мощности хватит чтобы обеспечить светом, город численностью 70 000 тысяч человек.

По слухам уже был прецедент подключения Акулы к городской сети, когда зимой случилась авария на электростанции и пришлось подключать АПЛ. Но это был обычный военный городок, а не город!

Хочется еще отметить, что несмотря на то что, это грозное оружие создавалось для того чтобы убивать с виду выглядит даже очень мирно. Я бы больше сказал, она прекрасна, не правда она выглядит превосходно не сравнить с американскими убожествами.

А вот американское убожество, просто колбаса!

Прям чувствуется без души создавалась, а за деньги!

В итоге, хочу сказать, что зная что у нас на вооружении стоит такая грозная техника я чувствую себя в безопасности. И я знаю что уж если придется, МЫ БАХНЕМ ТАК, ЧТО ВСЕМ МАЛО НЕ ПОКАЖЕТСЯ!

https://zen.yandex.ru/media/id…

×

cont.ws

Атомная подводная лодка «Акула». Самая большая ядерная дубинка нашей страны, если махнем от Америки ничего не останется.

Если говорить об этой уникальной подводной лодке то стоит сразу сказать что она у нас осталась в единственном экземпляре. К сожалению в тяжелые для нашей страны 90-е, содержание и ремонт таких махин было не по карману разоренной стране.

Но не будем грустить, ведь и одна такая подлодка может стереть с лица земли не один миллион врагов.))) В строю АПЛ ТК-208 «Дмитрий Донской» проекта 941

Вот этот монстр, говоря об этой подводной лодке что то другое определение в голову не приходит. Хрен бы с ее грозным вооружением, одни ее размеры повергают в ступор. Вы представляете себе такую картину, что мимо вас проносится железный монстр со скоростью 50 км/ч, высотой с 7 этажный дом, а длиной практически как 2 футбольных поля 172 метра, да и в ширину 23 м, как вам такие показатели, это же просто картина апокалипсиса!))) Вот так забавно выглядит человек на фоне этого монстра.

Кстати это пожалуй самая комфортная подводная лодка в мире. Ведь в ней есть такие немыслимые вещи как бассейн и спортивный зал. Да есть спортзал, но если экипажу надо размяться то при желании, можно неплохо поиграть в футбол на палубе, благо размеры позволяют.

Вы скажите, да разве это бассейн, но не забывайте это боевая подводная лодка а не прогулочный катер, и других подлодках нет даже такого!

Глядя на эту комнату так и не скажешь что находишься в подводной лодке.

А вот и спортзал, маловат но вы же на подводной лодке, где вы несете службу, а не отдыхаете!

Вообще подводные лодки выглядят вот так. Так что АПЛ «Акула» это как пятизвездочный отель, где все включено.

Помимо невиданного комфорта для экипажа в 160 человек, в АПЛ проекта 941 есть еще самая главная особенность, это живучесть этой гениальной подлодки.

Как видно на фото, подводная лодка имеет 2 сверхпрочных корпуса, которые соединенные в центральной рубке. Такая конструкция катамаранного типа, обеспечивает просто уникальную живучесть этой подводной лодки.

Ну и куда же вя эта мощь без вооружения. и конечно же главный аргумент этого монстра это баллистические ракеты с ядерными боеголовками «Булава» и их там 20 штук.

Причем запускать их Акула может из под воды! Вы только представьте себе, что каждая из этих ракет несет на борту ядерную боеголовку больше тонны! И их там 20 штук, с дальностью 9 300 км.

Ну а для того чтобы двигать эту махину, в нее запихнули реактор мощностью 16 мВТ. Чтобы было понятно, вырабатываемой мощности хватит чтобы обеспечить светом, город численностью 70 000 тысяч человек.

По слухам уже был прецедент подключения Акулы к городской сети, когда зимой случилась авария на электростанции и пришлось подключать АПЛ. Но это был обычный военный городок, а не город!

Хочется еще отметить, что несмотря на то что, это грозное оружие создавалось для того чтобы убивать с виду выглядит даже очень мирно. Я бы больше сказал, она прекрасна, не правда она выглядит превосходно не сравнить с американскими убожествами.

А вот американское убожество, просто колбаса!

Прям чувствуется без души создавалась, а за деньги!

В итоге, хочу сказать, что зная что у нас на вооружении стоит такая грозная техника я чувствую себя в безопасности. И я знаю что уж если придется, МЫ БАХНЕМ ТАК, ЧТО ВСЕМ МАЛО НЕ ПОКАЖЕТСЯ!

https://zen.yandex.ru/media/id…

alex-news.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
