Всю землю асфальтом не покрыть — машины 4×4 всегда будут в ходу. Поэтому на ГАЗе с удовольствием строят полноприводники. Автор проверил в деле модернизированный «Садко» с новым ярославским дизелем.

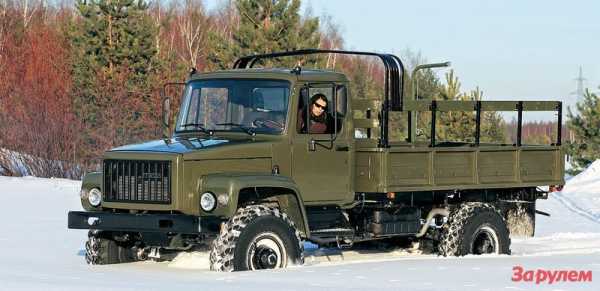

ГАЗ‑33088 «Садко»
ГАЗ‑33088 «Садко»ГАЗ‑33088 «Садко»

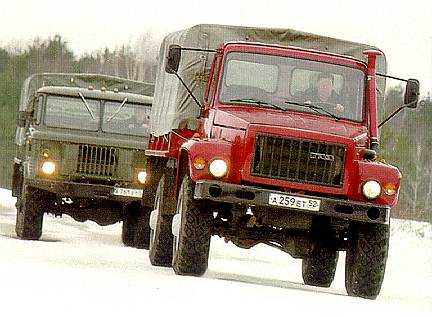

Полноприводник «Садко» — прямой наследник легендарного ГАЗ-66. Правда, узнать родственника в более современной машине непросто: кабина-то от рядового «газона». Но любой охотник, рыбак, егерь или солдат, едва бросив взгляд на возвышающийся над колесами кузов, вмиг определит: это тот самый сверхпроходимый отечественный вездеход. Но теперь с собственным, абсолютно новым 4,5-литровым 135-сильным дизельным мотором.
Высокий крутящий момент мотора позволил уменьшить передаточное число главной пары с 6,83 до 5,125.
Высокий крутящий момент мотора позволил уменьшить передаточное число главной пары с 6,83 до 5,125.Высокий крутящий момент мотора позволил уменьшить передаточное число главной пары с 6,83 до 5,125.
В ДИЗЕЛЬНОМ КРАЮ
Ярославский дизель ЯМЗ-530 (на «Садко» модель 53442) — точнее, семейство 4- и 6-цилиндровых моторов — сконструировали и собрали по всем законам мирового автопрома. Ярославцы, предприятия которых ныне принадлежат «Группе ГАЗ», сразу задались целью построить гамму агрегатов в расчете на довольно широкую линейку газовских машин: средне- и крупнотоннажных грузовиков, а также автобусов. Провели расчеты, создали образцы и заказали доводку конструкции одной из самых известных в мире инжиниринговых компаний — австрийской AVL.
«Садко» довольно резво набирает ход: до 60 км/ч за 13,9 с, до 80 км/ч за 18,3 с.
«Садко» довольно резво набирает ход: до 60 км/ч за 13,9 с, до 80 км/ч за 18,3 с.«Садко» довольно резво набирает ход: до 60 км/ч за 13,9 с, до 80 км/ч за 18,3 с.
Зарубежные инженеры похвалили наших за достойные экземпляры и за пару лет буквально вылизали мотор до наилучших кондиций. Показатели рабочего процесса на уровне мировых грандов — «Мерседеса», «Вольво», «Камминса». Насколько успешно горит топливо и сколько энергии переводится в работу — самое главное в любом двигателе.
Удельный р
www.zr.ru
Грузовой автомобиль ГАЗ «Садко-Next» » Военное обозрение
В конце девяностых годов для замены заслуженного «старика» ГАЗ-66 на вооружение Российской армии был принят новый полноприводный грузовик ГАЗ-3308 «Садко». Создание этой машины позволило начать обновление автомобильного парка вооруженных сил даже в сложных экономических условиях. Спустя несколько лет появились новые сообщения о возможном дальнейшем развитии среднетоннажного сектора армейской автомобильной техники. В прошлом году был представлен новый грузовик, который в будущем может заменить имеющиеся в войсках «Садко».Летом прошлого года, в ходе выставки СТТ-2014, «Группа ГАЗ» представила несколько новых автомобилей различного назначения, в том числе грузовик, предлагаемый в качестве замены для существующих ГАЗ-3308. В дальнейшем эта машине несколько раз демонстрировалась и на других выставках, в том числе на форуме «Армия-2015». Новая разработка «Группы ГАЗ» известна под названием «Садко-Next». Кроме того, в некоторых источниках встречаются обозначения ГАЗ-C41A23 и ГАЗ-C41A43. По имеющимся данным, новый грузовой автомобиль представляет собой глубокую модернизацию существующей техники с повышенными характеристиками.

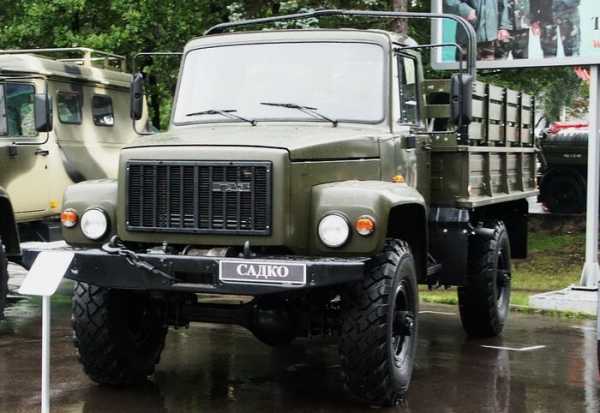

Грузовик ГАЗ «Садко-Next» на выставке «Армия-2015». Фото Vestnik-rm.ru
В качестве перспективной машины для армии рассматривается грузовик с колесной формулой 4х4 и рядом нововведений, отличающих его от предшественника. За счет использования ряда новых комплектующих авторам проекта, как утверждается, удалось не только повысить технические характеристики, но и улучшить эргономику и другие важные особенности машины. Среди прочего все это сказалось на внешнем виде новой машины.
Грузовик «Садко-Next» сохраняет общую компоновку своего предшественника. При этом использована переработанная и усиленная рама, на которой крепятся все агрегаты, кардинальным образом обновлен состав оборудования и узлов, усилены детали ходовой части и применена новая кабина, заимствованная у автомобиля «ГАЗон-Next». Кроме того, за счет некоторых оригинальных компоновочных идей удалось увеличить размеры кузова без прироста габаритов всей машины.
Под капотом нового автомобиля находится дизельный двигатель ЯМЗ-53442 с турбонаддувом мощностью до 150 л.с. С двигателем сопряжена пятиступенчатая механическая коробка передач с однодисковым сухим сцеплением, оснащенным гидроприводом. После коробки передач крутящий момент передается на раздаточную коробку, откуда через необслуживаемые карданные валы поступает на оба моста.
Известно о создании двух модификаций нового грузовика, отличающихся разной конструкцией кабины. В первом случае (ГАЗ-C41A23) машина получает однорядную кабину с тремя местами для экипажа, во втором (ГАЗ-C41A43) сиденья располагаются в два ряда, каждый из которых имеет свою пару дверей. Кабина для грузовика «Садко-Next» была заимствована у серийной машины «ГАЗон-Next» и отличается крупным лобовым стеклом, установленным под большим углом к вертикали. Тип используемой кабины сказывается на общих габаритах грузовика. Так, при однорядкой кабине колесная база автомобиля составляет 3,77 м, а общая длина не превышает 6,3 м. Двухрядная кабина приводит к увеличению базы до 4,5 м и общей длины до 7 м. Максимальная ширина машины (по боковым зеркалам) не превышает 2,75 м, высота по крыше кабины – 2,6 м. При установке кузовов различных типов общая высота машины может увеличиваться.
«Садко-Next» с кузовом-фургоном. Фото Autompv.ru
При разработке нового проекта было решено увеличить размеры кузова. За счет доведения ширины кузова до 2,3 м и увеличения длины с использованием имеющегося свободного места удалось достичь 20-процентного увеличения полезной площади. Объем пространства для перевозки грузов также может быть увеличен за счет установки нового тента с каркасом. Этот агрегат увеличивает полезный объем на 42% в сравнении с предыдущими грузовиками.
Обновленный грузовик в полноприводной конфигурации способен перевозить до 3 т груза. Модификация с колесной формулой 4х2 и приводом на заднюю ось может перевозить на 2 т больше. Полная масса новых грузовиков всех модификаций не превышает 6,85 т. При этом нагрузка на переднюю ось составляет 3,05 т, на заднюю – 3,8 т. Следует отметить, снаряженная масса грузовика зависит от типа кабины и длины базы. Так, «короткая» модификация без груза весит около 3,9 т, а «длинная» тяжелее на 410 кг.
Благодаря 150-сильному двигателю новый грузовик может развивать скорость до 95 км/ч. При движении со скоростью 80 км/ч расход топлива составляет 21,5 л на 100 км пути. Машина способна подниматься на подъем крутизной 47%. Новый грузовик имеет достаточно высокое шасси с клиренсом 315 мм (по картеру заднего моста), что, среди прочего, позволяет преодолевать водные преграды по бродам глубиной до 1 м.

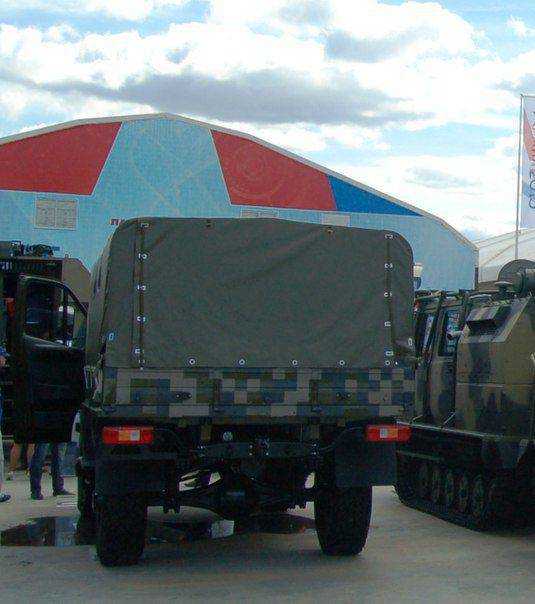

Грузовик с тентованным кузовом, вид сзади. Фото Vestnik-rm.ru
Предлагаемый в том числе и для армии полноприводный вариант грузовика «Садко-Next» демонстрируется на различных выставках в характерной «цифровой» камуфляжной окраске в зеленых и черных тонах. Вероятно, производитель всерьез рассчитывает на получение заказов от военного ведомства. При этом новый полноприводный грузовик, а также его вариант с колесной формулой 4х2, независимо от типа рамы и шасси, может быть интересен и другим заказчикам. В частности, новый автомобиль «Садко-Next» способен заинтересовать различные коммерческие организации, которым нужна техника с высокими характеристиками проходимости, способная доставлять грузы в удаленные и труднодоступные районы.
Информация о закупках новых грузовиков для армии пока отсутствует. В прошлом году утверждалось, что серийное производство новых автомобилей должно стартовать не ранее весны 2015-го. Это означает, что новый «Садко-Next» совсем недавно пополнил список выпускаемой продукции «Группы ГАЗ» и, как следствие, пока не успел стать предметом новых крупных заказов со стороны государственных ведомств.
По материалам сайтов:
http://vestnik-rm.ru/
http://gazonnext.ru/
http://gazspecavto.ru/
http://autompv.ru/
topwar.ru
технические характеристики (ТТХ), грузоподъёмность, расход топлива на 100 км, габариты
Грузовой автомобиль с полным приводом ГАЗ-3308 представляет собой улучшенный вариант знаменитой «шишиги» (ГАЗ-66). Ходовая часть и трансмиссия во многом повторяют предшественника, поэтому новая машина сохранила высокие внедорожные характеристики. Применение 5-ступенчатой трансмиссии позволило использовать грузовик на шоссейных дорогах и снизило расход топлива.
Заложенный в конструкции «шишиги» потенциал для развития позволил грузовику оставаться на конвейере более 20 лет и стать основой для нового вездехода «Садко-Next», впервые представленного заводом в 2014 году.
Содержание статьи
История создания
Применявшийся в армии вездеход ГАЗ-66 обладал компактными габаритными размерами.
В 80-е годы военные стали критиковать компоновочную схему машины, слабо защищавшую водителя от подрыва на мине. Нарекания вызывал и бензиновый силовой агрегат, не удовлетворявший растущие требования.
Для замены был создан ГАЗ-3301, но армейского заказчика не устроила компоновка машины. Произошедший распад СССР поставил на проекте окончательный крест.
Со временем военные снизили планку требований, что вкупе со снижением производства гражданской продукции подстегнуло завод ГАЗ к разработке нового капотного варианта.
Капотный вездеход ГАЗ-3308 представляет собой гибрид шасси ГАЗ-66 с удлиненными лонжеронами и кабину гражданского грузовика ГАЗ-3309.
Первый опытный образец увидел свет в 1995 году под индексом 3309П. Испытания продлились два года, и уже в конце 1997 году с конвейера завода сошли первые машины под торговой маркой «Садко».
Конструкция
Вездеход ГАЗ-3308 имеет капотную компоновку, построен на рамном шасси.
Машина предназначена для перевозки грузов или людей по дорогам с твердым покрытием, а также по бездорожью.
Конструкция автомобиля допускает применение при температуре до минус 45⁰С. Часть машин оснащена предпусковым подогревателем, пульт управления которого размещен под капотом на усилителе боковины.
Рама
На вездеходе ГАЗ-3308 применена стальная рама, набранная из штампованных элементов. Детали соединены между собой заклепками. На фронтальной части лонжеронов установлены удлинители. На передней части лонжеронов имеются буксировочные приспособления, представляющие собой П-образную вилку со вставленным в отверстия шкворнем. Задняя поперечина оснащена дополнительной шкворневой вилкой, приспособленной для установки прицепа.
На боковых частях лонжеронов вездехода установлены кронштейны, предназначенные для фиксации топливных баков вместимостью по 105 л. Баки расположены за кабиной вездехода. Нормальным топливом является бензин марки А-80. Завод разрешает применение бензина А-92 с увеличением угла опережения зажигания.
Двигатель
На вездеходе ГАЗ-3308 применен бензиновый 8-цилиндровый двигатель ЗМЗ-5231. Мотор базируется на силовом агрегате от ГАЗ-53/66. Отличием является увеличенный до 92 мм диаметр цилиндров, что позволило довести рабочий объем до 4670 см³.
За счет объема вырос крутящий момент, который составляет 290 Н*м. Максимальная мощность мотора 113 л.с., достигается при 3200 об/мин. Ранние версии машины оснащались 130-сильным мотором без нейтрализатора.
Для соответствия экологическим требованиям двигатель оснащен каталитическим нейтрализатором, расположенным в глушителе.
Нейтрализатор оборудован лямбда-зондом, подающим сигналы в электронный блок управления. Блок корректирует работу двигателя путем регулировки момента зажигания.
Трансмиссия и подвеска
Вездеход ГАЗ-3308 комплектуется однодисковой муфтой сцепления. Ведомый диск имеет в конструкции демпфер, снижающий вибрации, возникающие при вращении коленчатого вала.
Крутящий момент от сцепления подается на первичный вал 5-ступенчатой коробки передач. Коробка не имеет повышающей скорости, оснащена синхронизаторами на всех передачах кроме первой и реверса. Тяговый диапазон расширен путем установки 2-скоросного редуктора с прямым и пониженным рядом. Редуктор распределяет крутящий момент между мостами.
Передний и задний мост вездехода унифицированной конструкции, оснащены гипоидной главной парой и кулачковым дифференциальным механизмом. На переднем мосту смонтированы поворотные кулаки, оснащенные шарнирами равных угловых скоростей.
Часть ГАЗ-3308 оснащены дополнительным редуктором отбора мощности, установленным на картере коробки передач. Редуктор имеет одну передачу. Выходной вал редуктора связан карданной передачей с лебедкой, смонтированной между передними удлинителями лонжеронов рамы.
Мосты вездехода ГАЗ-3308 установлены на листовых рессорах, дополненных гидравлическими амортизаторами двухстороннего действия.
Сзади имеются дополнительные резиновые буферные рессоры, работающие на сжатие.
Тормозная система
На вездеходе применяются пневмогидравлические тормоза, дополненные антиблокировочной системой. Тормоза имеют два независимых контура, каждый из которых обслуживает свою ось. На ГАЗ-3308 применена система дублирования контуров. Встречаются автомобили без системы АБС.
Блок АБС оснащен тремя каналами и пневматическим усилителем. Каждый канал имеет отдельный тормозной цилиндр. Подача воздуха выполняется от одноцилиндрового компрессора, установленного на двигателе. На раме установлены четыре рабочих ресивера с объемом 20 литров (3 шт.) и 5 литров (1 шт.). На каждом колесе расположен отдельный барабанный тормоз, оснащенный автоматическим регулятором зазора.
Вспомогательная тормозная система применяется для удержания ГАЗ-3308 на стоянке. Рабочий барабан расположен на трансмиссии вездехода, управляется тросовым приводом от рычага в кабине.
Рулевое управление и шины
Вездеход ГАЗ-3308 оснащен рулевым управлением с гидравлическим усилителем. Редуктор состоит из винта, соединенного с рулевым валом, и шариковой гайки. Рулевая колонка регулировки не имеет, закрыта сверху пластиковым кожухом. Рулевое колесо двухспицевое, пластиковое. Управление светотехникой, дворниками и звуковым сигналом выполняется двойным подрулевым переключателем.
На вездеходе ГАЗ-3308 установлены пневматические шины размерности 12,00R18.
В стандартной поставке применяется резина модели КИ-115А с радиальным расположением корда. Стальные диски оснащены кольцами разрезной схемы. При помощи колец выполняется фиксация шины.
Шины оснащены системой регулировки давления, которая позволяет повысить проходимость ГАЗ-3308. Изменение давления выполняется вращением регулятора, установленного в кабине.
Кабина
Автомобиль ГАЗ-3308 оснащен полностью металлической кабиной с двумя распашными дверями. В салоне кабины установлены два раздельных сидения, предназначенных для водителя и одного пассажира. Сидение водителя может настраиваться по расстоянию до педалей, а также по углу установки спинки. Дополнительно сидение отклоняется назад при помощи специального регулировочного болта, размещенного на передней части рамы подушки.
В стандартное оснащение кабины вездехода ГАЗ-3308 входят ремни безопасности инерционной схемы. Для отопления кабины применяется жидкостный обогреватель, подключенный к системе охлаждения двигателя. Подача воздуха выполняется вентилятором. Воздуховоды выведены на ветровое стекло, в ноги, а также на боковые стекла дверей. В летнее время циркуляция воздуха обеспечивается опусканием стекол в дверях или поворотом угловых форточек.
За кабиной ГАЗ-3308 на поперечных и продольных брусьях установлена платформа. По желанию заказчика платформа выполнена из металла или древесины. Платформа может комплектоваться съемными боковыми решетками и дугами для тента.
Габариты платформы:
- длина – 3390 мм;
- ширина – 2145 мм;
- высота борта (бокового) – 900 мм.
В оснащение платформы входит осветительный плафон и кнопка зуммера, установленного в кабине водителя. Боковые борта зафиксированы, откидывается задний борт. Вдоль боковых бортов установлены откидные скамьи.
Между боковыми бортами имеется предохранительный ремень, проходящий выше кромки заднего борта. Передний борт платформы ГАЗ-3308 используется для установки кронштейна запасного колеса. Подъем и опускание запасного колеса выполняются механической тросовой лебедкой.
Приборы

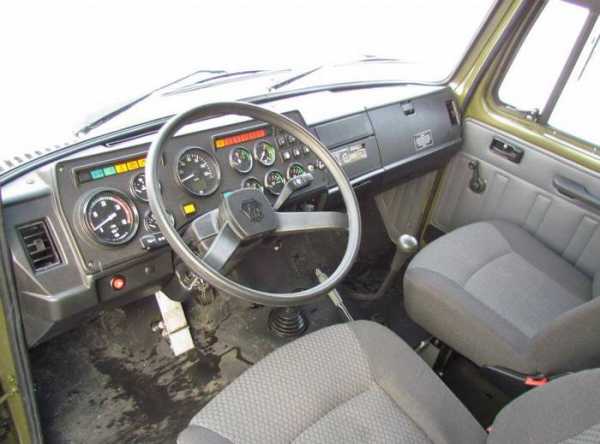

Перед водителем ГАЗ-3308 расположен щиток приборов, на котором установлены стрелочные индикаторы, контрольные лампы и несколько переключателей.
Перечень приборов:
- в центре установлен спидометр, оснащенный счетчиком общего пробега;
- справа расположены манометры, измеряющие давление в шинах и давление в контуре тормозов передней оси;
- ниже расположены амперметр и указатель давления в контуре тормозов заднего моста;
- слева установлен термометр системы охлаждения, оборудованный красным индикатором аварийного состояния системы;
- рядом расположен манометр системы смазки со встроенным световым индикатором аварийного падения давления;
- ниже имеется указатель уровня топлива с индикатором резервного остатка (срабатывает при остатке 12 литров бензина).
Технические характеристики
В таблице приведены сравнительные технические характеристики наиболее распространенных грузовиков ГАЗ с полным приводом.
| ГАЗ-3308 | ГАЗ-66 | ГАЗ-33086 | |
|---|---|---|---|
| Масса снаряженного, кг | 3710 | 3610 | 4000 |
| Масса полная, кг | 5950 | 5940 | 8150 |
| Грузоподъемность, кг | 2000 | 2000 | 4105 |
| Пассажировместимость, чел | 21 | 21 | 21 |
| Длина, мм | 6250 | 5806 | 6430 |
| Ширина, мм | 2340 | 2322 | 2340 |
| Высота, мм | 2780 | 2520 | 2520 |
| Дорожный просвет, мм | 315 | 315 | 265 |
| Расход топлива, л/100 км | 13,5…17 | 20 | 14…16 |
Габаритные размеры ГАЗ-3308 позволяют размещать автомобили попарно на стандартной железнодорожной платформе.
Фиксация вездеходов выполняется стропами, заведенными за передние буксировочные проушины и за заднюю часть рамы.
Модификации
На базе ГАЗ-3308 существовали следующие версии:
- ГАЗ-3308 «Егерь», представляет собой вариантное исполнение с 5-местной двухрядной кабиной;
- ГАЗ-33085/33086 «Земляк», отличается применением дизеля и обычными шинами;
- ГАЗ-33088 – вариант с дизелем ЯМЗ.
Представленные машины далеко не весь перечень, так как существует множество «народных» доделок и доработок.
Применение

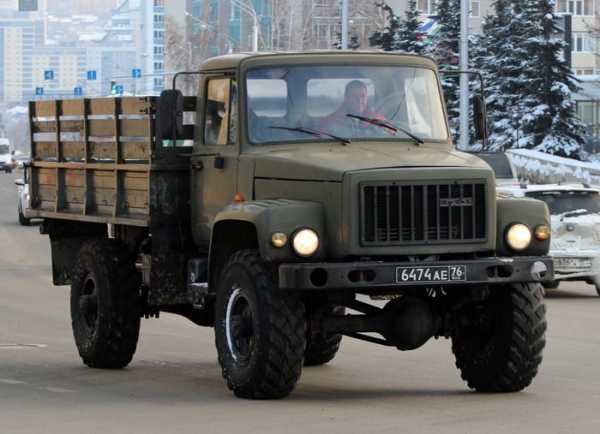

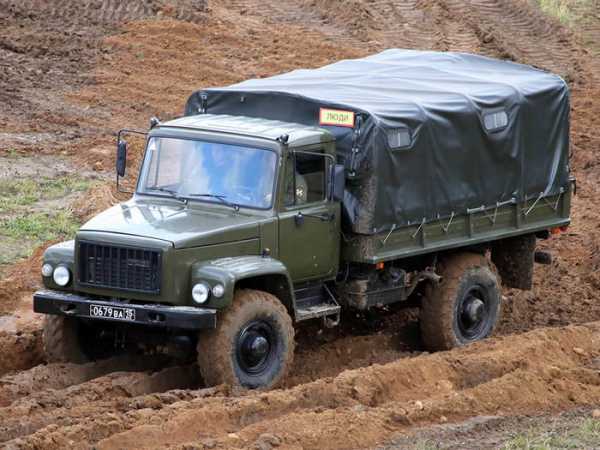

Вездеход ГАЗ-3308 «Садко» пришел в армии на смену «шишиге» и используется для доставки личного состава и военных грузов. На базе шасси могут устанавливаться закрытые фургоны типа «кунг», предназначенные для размещения оборудования или в качестве штабных машин. Бортовой армейский ГАЗ-3308 применяется для буксировки 120 мм орудий 2Б16 «Нона-К» и перевозки расчета.

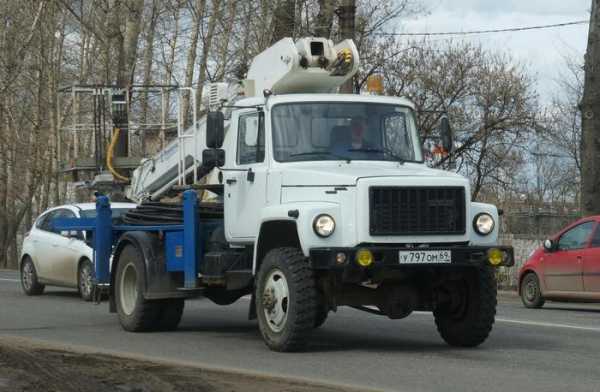

Гражданские автомобили используются в роли грузовиков для доставки грузов по бездорожью. Машины востребованы в роли вахтовых автомобилей. На базе ГАЗ-3308 создан ряд пожарных автомобилей, которые используются для борьбы с возгораниями в отдаленных районах. Примером пожарной машины может служить автоцистерна АЦ-1,0-30.

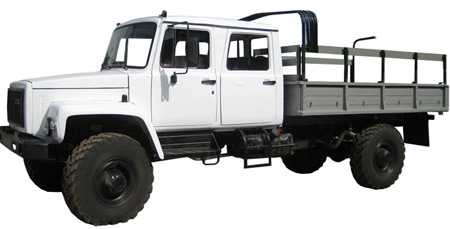

Существуют варианты «Садко» с двухрядной кабиной, применяемые в коммунальных службах.

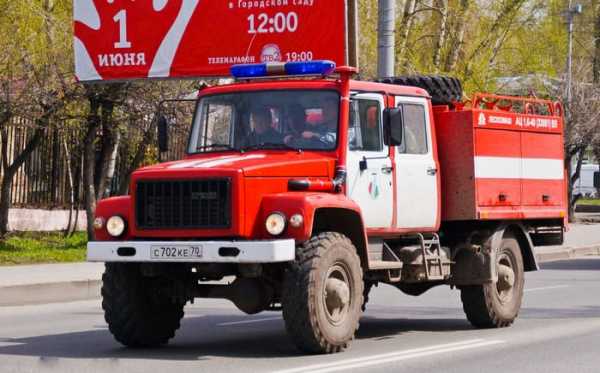

По заказу возможно изготовление специальных фургонов. Примером машины такого типа может служить ГАЗ- 3308 «Тайга».
Интересные истории и след в истории автомобилестроения
В 2005 году начались поставки машин ГАЗ-3308 в Сирию. Автомобили были приняты на вооружение армии. В ходе военных действий машины применяются обеими противоборствующими сторонами.
Укороченное шасси вездехода «Садко» послужило базой для автомобиля специального назначения «Вепрь». Машина имеет закрытый кузов, предназначенный для перевозки 12 человек.
Конструкторам автомобиля ГАЗ-3308 удалось совместить в одной машине проходимость, улучшенный комфорт и безопасность водителя. За счет этого грузовик быстро вытеснил своего предшественника из армии.
Простота конструкции и возможность ремонта в полевых условиях позволяют машине исправно нести службу.
Модернизированный вездеход «Садко-Next» сохранил концепцию предшественника и оснащен улучшенной кабиной, обеспечивающей повышенный комфорт для водителя. Однако в конструкции автомобиля применено большое количество электронных узлов и компонентов, которые усложняют обслуживание машины. Военным больше подходят простые, как велосипед, машины, которые и на коленке отремонтировать можно.
Видео
warbook.club
технические характеристики и устройство двигателя
Попытки начала работы над автомобилем, который позже был назван газ 3308, были еще в конце 80-х годов прошлого столетия. Дело в том, что знаменитая «шишига» ГАЗ-66 производилась к тому времени уже около 30 лет и при всех достоинствах успела изрядно устареть. Да и нарекания у военных к ней были — например, бескапотная компоновка, которая куда опаснее для экипажа при взрыве мины под передним колесом машины.

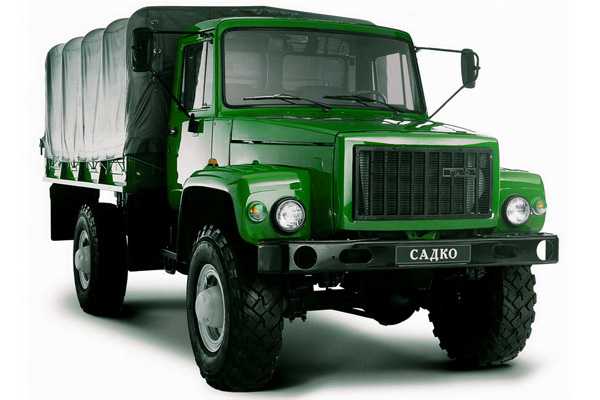

Так выглядит классический автомобиль Газ 3308
Ремонтировать машину с кабиной над двигателем сложнее, чем с отдельным капотом и-за сложности доступа к мотору. Вернуться к оглавлению
Разработка
Вооруженные силы заметно сократили объемы закупок техники, и ориентироваться пришлось уже на гражданского потребителя. Проектирование было осложнено тем, что на дворе были бедные и неспокойные 90-е. Завод и вовсе чуть не обанкротился, но смог удержаться на плаву. В 1995 году ГАЗ представил первый прототип новой машины под индексом ГАЗ-3309П. Через два года стартовало серийное (вернее, мелкосерийное) производство новинки.
Военный Газ 3309П
Обозначение привели в соответствие со стандартом , а кроме того — автомобиль получил имя Садко, которое впоследствии прижилось и в народе. Благодаря,в первую очередь, впечатляющему дорожному просвету, машина выглядит впечатляюще. Не зря же обои с ее фотографиями часто ставят на рабочий стол даже те, кто к российской технике относится с прохладцей. Вернуться к оглавлению
Двигатель и коробка передач
Базовая версия все же получила восьмицилиндровый V-образный карбюраторный бензиновый двигатель, наподобие того, которым оснащался и предшественник. Производителя также менять не стали — им остался Заволжский моторный завод. Но индекс у агрегата — ЗМЗ-5231.10, а не ЗМЗ-66-06. Рабочий объем увеличился с 4.25 до 4.67 л, а мощность подняли на 10 лошадиных сил — до 130. Но грузовой машине требовался дизельный двигатель — ведь бензиновый мотор весьма прожорлив.

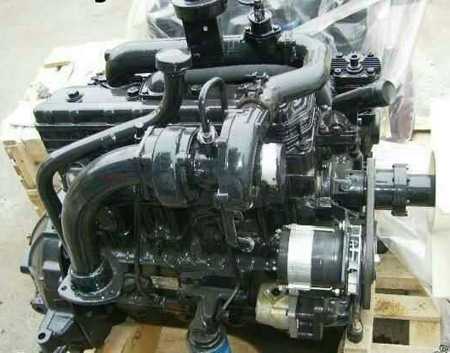

Двигатель змз-5231.10 для ГАЗ-3308
Для армии это не проблема, но вот гражданские покупатели вынуждены были «выкручиваться», устанавливая газобалонное оборудование. Да и тянет дизель заметно лучше, ведь 130 «бензиновых» сил все же мало для машины максимальной полной массой без малого 6,5 т.
Конечно, можно установить нужный силовой агрегат своими руками (и таких вариантов предлагалось множество), но вот сам завод ГАЗ наладил серийное производство грузовиков 3308 с мотором на тяжелом топливе только в 2003 году. Под капотом «прописался» минский турбодизель ММЗ Д-245.7 рабочим объемом 4,75 л и мощностью 112 лошадиных сил. Его еще называют «тракторным», потому как первоначально предназначен был для трактора Беларусь. Но за отсутствием иных подходящих по требованиям альтернатив именно этот ММЗ выбрал также и ЗИЛ для своего Бычка.
Двигатель оказался весьма удачным, надежным, неприхотливым, недорогим. Импортные моторы подобного класса значительно дороже, да и в армию машины с ними поставляться не могут. Была, впрочем, попытка ГАЗа пристроить на все свои машины Steyr, но он абсолютно оказался чересчур сложным, а цена его значительно выше, чем у «тракторника».
Уже позже (в 2005 и 2013 годах соответственно) минский агрегат доработали до соответствия экологическим нормам Евро-2, а затем и Евро-4, в противном случае производство автомобилей с ним было бы запрещено в России согласно тогдашним изменениям в законодательстве.
С того времени, как модификация с дизелем пошла в серийное производство, она стала основной в модельной гамме 3308 Садко. Ее заявленный расход топлива в «идеальных» условиях — 16.8 л/100 км.
Габаритные размеры грузовика ГАЗ 3308 Садко
На настоящих дорогах машина потребляет больше но, все равно, является достаточно экономичной, учитывая объем топливного бака 105 л, и «дальнобойной». Те же, кому такого запаса топлива не хватает, устанавливают дополнительные емкости, благо, место на раме для них имеется.
По сравнению с бензиновой версией, интервалы между техобслуживаниями дизеля меньше, а затраты существенно ниже.
В 2013 году была представлена версия и с другим турбодизелем уже российского производства — это ЯМЗ-534. Дело в том, что Ярославский завод входит в Группу «ГАЗ», поэтому отпала необходимость закупать моторы «на стороне». В разработку двигателя было вложено немало средств, а также сил и времени. Для этого были приглашены австрийские партнеры из фирмы AVL List GmbH.
Так выглядит двигатель ЯМЗ-534
Рядный 4-цилиндровый агрегат уже в «базе» отвечает нормам Евро-4 с помощью применения системы рециркуляции выхлопных газов EGR (без добавления мочевины), но конструктивно заложена возможность несложной модернизации под Евро-5 и даже Евро-6. Мощность — 135 л.с., но эту цифру можно изменить, в том числе — программно.
В качестве опции за дополнительную плату прямо на заводском конвейере предусмотрена установка предпускового подогревателя. Коробка передач — 5-ступенчатая «механика». Синхронизаторы установлены на всех передачах, а картер — разъемный, что отличает 3308 от своих предшественников.
Особенности шасси
Изобретать шасси для 3308 с нуля было бы совершенно бессмысленно — ведь в заслуженной «шишиге» имеется немало проверенных временем, надежных и весьма удачных решений. Да и экономически очень сложно наладить производство множества новых деталей.
Поэтому ходовую часть 66-го взяли за основу, но серьезно ее модернизировали. Грузоподъемность подняли на 500 кг и, таким образом, довели до 2,5 тонн. Впрочем, перегружают эту (как и многие другие) машины в наших условиях совершенно нещадно.
Сам автомобиль в снаряженном состоянии весит чуть больше 4 т. В целом же, технические характеристики машины воображение не поражают. Это просто добротный качественный грузовик отечественного производства для выполнения определенных (но специфических) задач.
Дополнительно
- Кабина. При первом взгляде многим кажется, что кабина Садко полностью взята у обычного «газона».
Кабина грузовика газ 3308 Садко
Это не совсем так. Крылья на модели 3308 все же оригинальные, дабы разместить в них огромные колеса. Больше изменений никаких. Да этого и не требовалось, ведь чем больше унификация — тем ниже себестоимость. Интерьер по меркам машин такого класса вполне комфортный. По сравнению с моноприводной машиной там лишь добавили несколько кнопок и приборов. Привыкать не придется. - Модификации. Базовая версия Садко с бортовым кузовом и тентом. Но есть и масса других исполнений — вахтовый автобус, самосвал, пожарный автомобиль, мобильная лаборатория, дом на колесах, передвижная душевая, топливозаправщик и многие другие. Есть и модификация для ФСИН — ведь в труднодоступных районах тоже приходится возить заключенных. А для армии на машину монтируют разного рода вооружение. Кабина может быть обычной или двойной.
Армейская модификация грузовика ГАЗ 3308
- Целевая аудитория. Какими же сам ГАЗ видит покупателей этой особой техники? В первую очередь, это вооруженные силы. Но не только. Богатая «нефтянка» тоже нуждается в подобных машинах и закупает их в немалых количествах. Российское производство — отдельный плюс в этом случае, ведь существует масса мест, где Газон отремонтируют (даже несмотря на двигатель с электроникой), а вот иномарку уже не смогут или подлатают с трудом. Самосвал и вахтовка — наиболее распространенные варианты 3308 в этом случае.
- Если нужно больше? Но есть места, где даже более чем серьезной проходимости стандартного полноприводника недостаточно, или нужна нестандартная машина.
Модификация ГАЗ 33081 Егерь 2 с удлиненной кабиной
Тогда на помощь приходят различные специализированные компании, основной род деятельности которых — тюнинг ГАЗ 3308. Они сделают буквально все, что угодно. Это и самосвал на шинах сверхнизкого давления, и смесь Садко, и Газели, и гоночный грузовик, и многое, многое другое, главное, чтобы у заказчика были деньги на воплощение идеи в свет. Технические характеристики в этом случае поражают воображение.
Перспективы
С 2014 года ГАЗ все активнее использует весьма комфортабельную кабину от Газели Некст. Уже представлен и наследник Садко с этой приставкой.
Но, несмотря на это, ветеран не собирается уходить в отставку. Во-первых, он дешевле. Во-вторых, в нем меньше импортных деталей (хотя, двигатель одинаковый, да и шасси лишь модернизировано). Судя по данным производителя, ТТХ ГАЗ 3308 изменились несущественно. Ну и армии комфорт военнослужащих не важен, а потому можно с уверенностью сказать, что туда еще долго будут поступать машины 3308 именно старого, «заслуженного» поколения, которое выпускается уже без малого 20 лет.
avtomobilgaz.ru
| Тип автомобиля | Грузовой двухосный автомобиль с приводом на обе оси |
| Масса перевозимого груза, кг | 2000 |
| Полная масса автомобиля, не более, кг | 5950 |
| Масса автомобиля в снаряжённом состоянии (без доп. оборудования), кг | 3710 |
| длина | 6250 |
| ширина (по платформе) | 2340 |
| высота по тенту без нагрузки | 2780 |
| База, мм | 3770 |
| Колея передних колёс, мм | 1820 |
| Колея задних колёс, мм | 1770 |
| Угол свеса передний | 48 |
| Угол свеса задний | 32 |
| 1360 | |
| Радиус поворота автомобиля по оси следа переднего внешнего колеса, м | 11 |
| Контрольный расход топлива при движении с постоянной скоростью 60 км/ч, л/100 км | 22* |
| Наибольшая скорость с полной нагрузкой ан горизонтальных участках ровного шоссе, км/ч, не менее | 90-95 |
| Наибольший угол преодолеваемого автомобилем подъёма при полной массе автомобиля, град. | 31 |
| Глубина преодолеваемого брода с твёрдым дном с учётом естественной волны (не от движения автомобиля) при номинальном давлении в шинах, м, не более | 0,8 |
| * Контрольный расход топлива служит для определения технического состояния автомобиля и не является эксплуатационной нормой | |
| Антитоксичные системы: | |
| — система рециркуляции отработавших газов | С управлением по разрежению от карбюратора через термовакуумный включатель |
| — система вентиляции картера | Закрытая с принудительным отсосом |
| Охлаждение двигателя | Жидкостное, принудительное, с центробежным насосом и расширительным бачком, с термостатом, установленным в выпускном патрубке насоса. |
| Воздушный фильтр | Сухого типа, сменный фильтрующий элемент — 3102-1109013-01…-10 или 31029-1109013…-03 или В4202. |
| Карбюратор | К-135МУ |
| Ограничитель частоты вращения | Пневмоцентробежного типа. |
| Трансмиссия ГАЗ 3308 Садко | |
| Сцепление | Однодисковое, сухое. Привод сцепления — гидравлический |
| Коробка передач | Механическая, пятиступенчатая, с постоянным зацеплением шестерён, синхронизированная или механическая, четырёхступенчатая. |
| Раздаточная коробка | Механическая, с прямой и понижающей передачами, с приводом на передний и задний мосты. Передаточное число понижающей передачи — 1,982 |
| Ведущие мосты | Главная передача — коническая, гипоидного типа, передаточное число — 6,17* (6,83**). Дифференциал — повышенного трения кулачкового типа. Поворотные кулаки переднего моста имеют шарниры равных углов скоростей |
| Ходовая часть ГАЗ 33088 Садко | |
| Шины | Пневматические радиальные, размером 12.00R18 модели КИ-115А |
| Номинальное давление в шинах колёс, кПа (кгс/см2): | |
| — переднего моста | 340 (3,5) |
| — заднего моста | 440 (4,5) |
| Минимально допустимое снижение давления в шинахколёс, кПа (кгс/см2) | 90 (0,9) |
| Рессоры передние и задние | Продольные полуэллиптические |
| Амортизаторы передней и задней подвесок | Гидравлические телескопические амортизаторы двустороннего действия |
| Рулевое управление ГАЗ 33088 Садко | |
| Тип рулевого управления | Винт-шариковая гайка |
| Усилитель рулевого управления | Гидравлический |
| Тормозное управление ГАЗ 33088 Садко | |
| Рабочая тормозная система | Двухконтурная, с гидравлическим приводом, с гидровакуумным усилителем и вакуумным ресивером в каждом контуре. Тормозные механизмы — колодочные, барабанного типа. |
| Запасная тормозная система | Каждый контур рабочей тормозной системы. |
| Стояночная тормозная система | Трансмиссионная, с механическим приводом. Тормозной механизм — колодочный, барабанного типа. |
| Электрооборудование ГАЗ 33088 Садко | |
| Система проводки | Однопроводная, отрицательные выводы источников питания и потребителей соединены с корпусом автомобиля |
| Напряжение в сети | 12В |
| Генератор | Г-287 |
| Аккумуляторная батарея | 6СТ-75 |
| Стартер | СТ230-А1 или 8802.3708. |
| Система зажигания | Батарейная бесконтактная |
| Датчик температуры охлаждающей жидкости | ТМ 100В-3808000 |
| Катушка зажигания | Б116 |
| Датчик-распределитель | 24.3706-10 |
| Коммутатор | 131.3734 или 131.3734-01, 90-3734, 94.3734, 94.3734-01 |
| Свечи зажигания | А11-Р |
| Фары | ФГ122БВ1 |
| Передние фонари | ПФ130А-01 или ПФ130-3712В |
| Задние фонари | 357.3716, 356.3716 |
| Задний противотуманный фонарь | 2452.3716010 |
| Кабина и платформа ГАЗ 33088 Садко | |
| Кабина | Металлическая, двухместная, двухдверная |
| Платформа | Металлическая или деревометаллическая, со съёмными решётками и дугами, тентом, с плафоном для освещения и кнопкой для звуковой сигнализации, с задним откидывающимся бортом, с продольными боковыми откидными сиденьями, с предохранительным ремнём над задним бортом. |
| Внутренние размеры платформы, мм | |
| — длина | 3390 |
| — ширина | 2145 |
| — высота бортов | 900 |
kung.ru
2004 ГАЗ-3308 Садко 4×4 — АвтоГурман

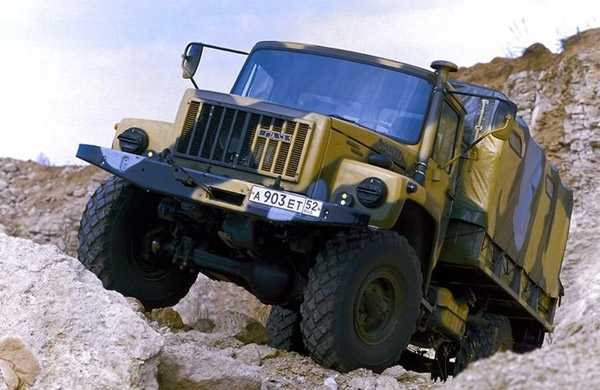

ГАЗ-3308 «Садко» — российский грузовой бортовой полноприводный автомобиль 2,5-тонного класса капотной компоновки.
История
В конце 1980-х годов, ввиду замены ГАЗ-66, были попытки очередной унификации производства уже имеющейся машины. Так, в 1990 году, появилась модель ГАЗ-3301, построенная с учётом требований военных. Также, отличительной чертой этой машины являлось наличие дизельного двигателя. Однако, распад СССР и спад закупок государством поставили крест на перспективной машине. Ввиду этого, производство «шишиги» (ГАЗ-66) было продолжено.
Тем не менее, разработка новой машины продолжилась. С учётом смягчившихся требований военных, а также ввиду практического опыта применения на ГАЗ-66 кабины над двигателем со всеми присущими ей недостатками (высокой опасности для экипажа при подрыве на мине, большой сложностью ремонта двигателя, низким уровнем комфорта и плохой эргономикой в целом), а главное, резкого сокращения государственных закупок для армии и народного хозяйства, руководство завода вернулось к капотной компоновке, но конструкция полноприводного шасси осталась преемственной.
Первый прототип нового полноприводного грузовика был создан Горьковским автомобильным заводом в 1995 году под индексом ГАЗ-3309П. Серийное производство модели, получившей отраслевой индекс ГАЗ-3308 и собственное название «Садко» началось в декабре 1997 года.
В российской армии 2,3-тонный грузовик ГАЗ-3308 пришёл на смену модели ГАЗ-66-40 с кабиной над двигателем. На ГАЗ-3308 применяется модифицированная (другие крылья с увеличенными колёсными арками) кабина от ГАЗ-3309, а также ведущие мосты и трансмиссия, аналогичные использовавшимся на ГАЗ-66-40.
В сентябре 2000 года ГАЗ-3308 был предложен на экспорт для вооружённых сил Украины.
С 2003 года «Садко» преимущественно оснащается турбодизелем ММЗ Д-245.7 (с 2005 года экологического класса Евро-2, с 2013-го — Д-245.7Е4 экологического класса Евро-4).
В феврале 2013 года появилась версия ГАЗ-33088 «Садко» с турбодизелем ЯМЗ-53442 класса Евро-4.
В июне 2014 года ГАЗ представил новую версию с неофициальным названием Садко-Next грузоподъёмностью 3 тонны, вместе с новой версией ГАЗ-3309.
Варианты и модификации
- ГАЗ-3308 — базовая версия с карбюраторным 130-сильным двигателем ЗМЗ-5231.10 рабочим объёмом 4,67 л;
- ГАЗ-3308 «Егерь» — вариант исполнения ГАЗ-3308 с удлинённой на 1150 мм двухрядной пятиместной кабиной, разработанной компанией «Техноспас-НН»;
- ГАЗ-33081 — модификация со 117-сильным дизельным двигателем ММЗ Д-245.7 рабочим объёмом 4,75 л с турбонаддувом;
- ГАЗ-33081 «Егерь-II» — вариант исполнения ГАЗ-33081 с двухрядной пятиместной кабиной, разработанной производственным предприятием «Чайка-Сервис»;
- ГАЗ-33082 — ранняя модификация с турбодизелем ГАЗ-562 по лицензии Steyr;
- ГАЗ-33085 «Земляк» — 4-тонная модель с двухскатной ошиновкой заднего моста, в которой максимально используются элементы от «Садко».
- ГАЗ-33086 «Земляк» — модификация с дизелем ММЗ Д-245.7, представлена в 2005 году;
- ГАЗ-33088 — модификация со 134,5-сильным дизельным двигателем ЯМЗ-53442 рабочим объёмом 4,43 л с турбонаддувом;
- МТП-1 — машина технической помощи на шасси ГАЗ-3308 «Садко»;
- автоперевязочная АП-2 на шасси ГАЗ-3308 производства ПАО «Медоборудование»;
- установка дезинфекционно-душевая подвижная ДДА-01-«СЗМО» на шасси ГАЗ-3308 производства ПАО «Медоборудование».
Вахтовые автобусы на шасси «Садко»
- КАвЗ-39766 — автобус-вездеход с использованием 19-местного кузова автобуса малого класса КАвЗ-3976. Модификации: 397660 — с карбюраторным двигателем ЗМЗ-513; 397663 — с дизелем ММЗ Д-245.7. Производился в 2003—2005 гг.
- СемАР-3257 — грузопассажирский 12-местный автобус-вездеход с карбюраторным двигателем ЗМЗ-513 и кузовом от автобуса малого класса СемАР-3280. Производился ЗАО НПП «Семар» в 2001—2006 гг.
- Вахтовый автобус на шасси ГАЗ-3308 — грузопассажирская «вахтовка» с отдельным угловатым кузовом на шасси ГАЗ-3308 со стандартной кабиной. Производилась в 2003—2006 гг. на СемАРе. В настоящее время производятся на заводе Авто-Профи.
- ГАЗ-330811-10 «Вепрь» — автомобиль специального назначения на укороченной базе «Садко» с цельнометаллическим трёх- или пятидверным кузовом
2004 ГАЗ-3308 Садко
дв Бензин
Все документы в порядке.
xn--80aafe9bhdrpm.com
Модельный ряд автомобилей ГАЗ-3308 Садко
______________________________________________________________________________
Модельный ряд автомобилей ГАЗ-3308 Садко

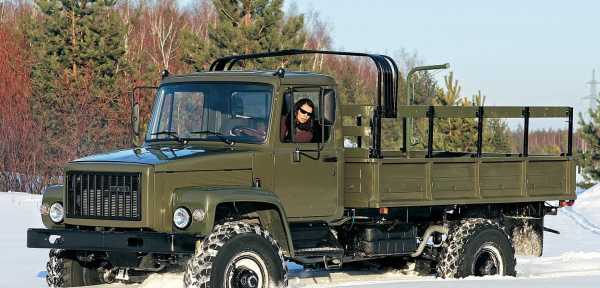

Грузовой автомобиль ГАЗ-3308 Садко с полным приводом и бортовой платформой предназначен для транспортировки грузов и людей по всем видам дорог. Грузоподъёмность без дополнительного оборудования составляет 2,5 тонны.
Грузоподъёмность автомобилей Садко и его модификаций (ГАЗ-33081) с лебёдкой и коробкой отбора мощности за счёт увеличенной собственной массы составляет примерно 2 тонны.
Модификации модельного ряда автомобилей ГАЗ-3308 Садко
— ГАЗ-3308 (базовая модель) оснащён турбонаддувным дизельным рядным четырёхцилиндровым 4-х тактным двигателем Д-245 рабочим объёмом 4.75 л и номинальной мощностью 90 кВт производства ММЗ.
— ГАЗ-33081 Садко также имеет двигатель ММЗ Д-245. Отличительной особенностью этой модели автомобиля является наличие в стандартной комплектации системы регулирования давления в шинах, а также пневмовывода на тормозную систему прицепа и лебедки.
Кроме того, на автомобиле этой модификации устанавливаются шины большей размерности — 12R20 (на базовой модели — 12,00R18). Проходимость машины ГАЗ-33081 Садко при этом еще более возрастает за счет того, что увеличиваются клиренс, радиус продольной проходимости, а также углы съезда и въезда. Возросшая допустимая нагрузка на шину позволяет повысить и грузоподъемность.
— ГАЗ-33081 Егерь, который пользуется не малым вниманием, производится на базе шасси ГАЗ-3308 Садко и обладает отличной проходимостью по бездорожью, значительно превышающей похожие характеристики машин этого класса.
Вместительная комфортабельная пятиместная кабина в сочетании с грузовой платформой грузоподъемностью 1,5 тонны или жилым модулем-кунгом позволяет обеспечить эффективную работу производственных выездных бригад.
Помимо бортовых грузовиков на базе ГАЗ-3308, Горьковский завод выпускает шасси для установки фургонов и специального оборудования, а также коротко-базовый полноприводный автомобиль-фургон ГАЗ-330811 Вепрь, который сохраняет все достоинства автомобиля Садко, а именно динамику, проходимость, комфортабельность кабины.
Фургон ГАЗ-330811 Вепрь имеет колесную базу 3770 мм, лебедку с механическим приводом с тяговым усилием 4,5 тонн, а также вмещает до 11 человек.
Особенности конструкции автомобилей ГАЗ-3308, ГАЗ-33081 Садко, Егерь — это двухосные полноприводные мосты (передний мост подключается через раздатку ) с управляемыми колёсами. Несущая система — лонжеронная рама.
Подвеска — зависимая, на продольных полуэллиптических рессорах, оборудована телескопическими гидроамортизаторами двойного действия. Рулевой механизм — с передачей типа «винт — шариковая гайка», оснащён гидравлическим усилителем.
Рабочая тормозная система автомобилей ГАЗ-3308, ГАЗ-33081 Садко, Егерь — двухконтурная, с гидроприводом, вакуумным усилителем и барабанными тормозными механизмами на всех колёсах.
Система стояночного тормоза — трансмиссионная, с механическим тросовым приводом, с барабанным тормозным механизмом. Топливная система, в зависимости от исполнения, включает в себя один или два металлических топливных бака, установленных под грузовой платформой.
Трансмиссия автомобиля ГАЗ-3308, ГАЗ-33081 Садко, Егерь и ГАЗ-330811 Вепрь — механическая ступенчатая. Конкретный тип коробки передач зависит от установленного на автомобиль двигателя. Раздаточная коробка — двухступенчатая, обеспечивает включение прямой или пониженной передачи, подключение и отключение переднего ведущего моста.
Главные передачи обоих неразрезных мостов — гипоидные. К управляемым колёсам переднего моста крутящий момент подводится через шариковые шарниры равных угловых скоростей.
Кабина автомобилей ГАЗ-3308, ГАЗ-33081 Садко, Егерь — цельнометаллическая, двухместная, оборудована системой вентиляции и отопления, сиденья водителя и пассажира оснащены ремнями безопасности.
Оперение — металлическое, с пластмассовой облицовкой радиатора двигателя. Грузовая платформа — дерево-металлическая, с задним откидным бортом, предусматривает установку надставных бортов, дуг и креплений для тента.
Основные технические характеристики ГАЗ-3308 Садко, ГАЗ-33081 Егерь
Колёсная формула — 4×4
Размеры:
— длина — 6450 мм
— ширина (по платформе) — 2340 мм
— высота (по кабине без нагрузки) — 2570 мм
— высота (по тенту без нагрузки) — 2780 мм
— колёсная база — 3770 мм
— колея передних колёс — 1820 мм
— колея задних колёс — 1770 мм
— дорожный просвет при полной нагрузке — 315 мм
— погрузочная высота платформы — 1360 мм
— угол свеса передний — 38°
— угол свеса задний — 32°
Внутренние размеры платформы ГАЗ-3308
Садко, ГАЗ-33081
— длина — 3390 мм
— ширина — 2145 мм
— высота бортов — 900 мм
Масса:
— допустимая полная — 6300 кг
— снаряженная — 3990 кг
— груза — 2000 кг
Двигатель ГАЗ-3308 Садко, ГАЗ-33081 Егерь
Марка двигателя — Д-245
Тип двигателя — дизельный, четырёхтактный, с непосредственным
впрыском топлива, жидкостного охлаждения, с турбонаддувом и
промежуточным охлаждением наддувочного воздуха
Количество цилиндров — 4
Расположение цилиндров — рядное
Рабочий объём — 4750 см3
Номинальная мощность — 90 кВт (122 л.с.)
Число оборотов при номинальной мощности — 2400 об/мин.
Максимальный крутящий момент — 423 Нм (43 кг/см)
Число оборотов при максимальном крутящем моменте — 1500 об/мин
Удельный расход топлива:
— минимальный — 210 г/(кВт/ч) 154 г/(л.с.ч)
— при номинальной мощности — 230 г/(кВт/ч)
Коробка передач ГАЗ-3308 Садко, ГАЗ-33081 Егерь — механическая,
5-ступенчатая, с постоянным зацеплением шестерён, синхронизированная
Раздаточная коробка — механическая двухступенчатая, с приводом на
передний и задний мосты, с возможностью отбора мощности
Контрольный расход топлива на 100 км:
— при скорости 40 км/ч — 13.5 л
— при скорости 60 км/ч — 17 л
Максимальная скорость — 85 км/ч
Радиус поворота — 11 м
Преодолеваемый подъём — 31°
Преодолеваемый брод — 1 м
Колёса — дисковые с ободом 228Г-457, с
бортовыми и разрезным замочным кольцами
Шины — пневматические радиальные 12.00R18 модели КИ-115А
Напряжение электрооборудования — 24 В
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Каталоги запасных частей и сборочных деталей
avtoremtech.ru
