Реактивная система залпового огня — это… Что такое Реактивная система залпового огня?

БM-13 «Катюша»

Реактивная система залпового огня (РСЗО) — комплекс вооружения, включающий многозарядную пусковую установку и реактивные снаряды (неуправляемые ракеты, реактивные глубинные бомбы), а также вспомогательные средства, такие, как транспортная или транспортно-заряжающая машины и другое оборудование. РСЗО относится к реактивному оружию, такие системы состоят на вооружении сухопутных войск, военно-воздушных сил и военно-морских флотов многих стран.[1]

Применение реактивного двигателя в составе реактивного снаряда практически исключает действие силы отдачи при выстреле, что позволяет конструировать простые по устройству, лёгкие и сравнительно компактные многоствольные пусковые установки. Пусковые установки (ПУ) РСЗО могут устанавливаться на самоходные (колёсные и гусеничные) и буксируемые шасси, самолёты, вертолёты и корабли. В России самоходные ПУ называют боевыми машинами реактивной артиллерии, ПУ РСЗО устанавливаемые на самолётах (вертолётах) — пусковыми устройствами, а на кораблях — реактивными бомбомётными установками (существуют корабли с обычными ПУ РСЗО для стрельбы по наземным целям). Современные РСЗО имеют калибр снарядов до 425 миллиметров, максимальную дальность стрельбы до 45 километров и более (вплоть до 400 километров на отдельных образцах), несут от 4 до 50 реактивных снарядов, каждый из которых имеет свою отдельную направляющую (рельсовую или трубчатую) для запуска.

Многозарядность РСЗО определяет высокую огневую производительность и возможность одновременного поражения целей на значительных площадях, что вместе с внезапностью, достигаемой залповой стрельбой обеспечивает высокий эффект воздействия на противника. Основным недостатком систем реактивной артиллерии является сравнительно высокое рассеивание снарядов. В современных условиях для устранения этого недостатка на реактивные снаряды стали устанавливать системы управления полетом, корректирующие траекторию движения снаряда (например, инерциального типа и инерциальную, комбинированную с системой радиоуправления на конечном участке траектории — на российской РСЗО 9К58 «Смерч» и инерциальную комбинированную со спутниковой системой — на снарядах типа GMLRS американской РСЗО M270 MLRS).

История

В качестве предка современных РСЗО называют многозарядную корейскую повозку Хвачха, разработку которой относят к XV веку, к временам правления короля Седжона Великого.

Первые действительно успешные попытки массированного боевого применения неуправляемых реактивных снарядов относятся к началу XIX века, когда около 200 пороховых ракет были выпущены в течение получаса при нападении англичан на Булонь в 1806 году, а также к так называемой «бомбардировке Копенгагена» в 1807 году. Применялись они и в англо-американской войне 1812—1815 годов и во время Наполеоновских войн, однако, несмотря на это, недостатки первых ракет привели к тому, что к середине XIX века интерес к ним как к оружию значительно снизился.

Возрождение неуправляемых реактивных снарядов как оружия связано с разработкой в СССР Реактивным научно-исследовательским институтом (РНИИ) в период 1927—1937 годов реактивных снарядов РС-82 и РС-132, которые были приняты на вооружение РККВФ. РС-82 летом 1939 года на истребителях И-16 и И-153 впервые успешно применялись по воздушным целям в боях на реке Халхин-Гол. В ходе советско-финской войны (1939—1940 годы) 6 двухмоторных бомбардировщиков СБ были оснащены пусковыми установками для ракет РС-132. Пуски ракет РС-132 производились по наземным целям.

В 1939—1941 годах в РНИИ была создана многозарядная пусковая установка БМ-13, смонтированная на шасси грузового автомобиля ЗИС-6, которая 21 июня 1941 года была принята на вооружение, получив первое боевое крещение в середине июля 1941 года.

В послевоенный период, одним из наиболее известных случаев боевого применения РСЗО является массированное применение советскими войсками систем «Град» в советско-китайском пограничном конфликте на острове Даманский.

Список РСЗО

Вторая мировая война

  • Немецкие: Nebelwerfer (1940), Wurfrahmen 40 (1940), 28/32 cm Nebelwerfer 41/42 (1941/1942), 21 cm Nebelwerfer 42 (1942), 15cm Panzerwerfer 42 Auf.Sf (1942)
  • Советские: БМ-8-24 (1941), БМ-8-36, Катюши (БМ-8–48, БМ-13, БМ-13Н, БМ-31-12), М-30
  • Американские: T34 «Каллиопа» (1943)

Послевоенные

  •  СССР/ Россия — БМ-24, БМ-24Т, БМ-14, БМ-21 «Град», БМ-27 Ураган, БМ-30 Смерч, ТОС-1, Торнадо

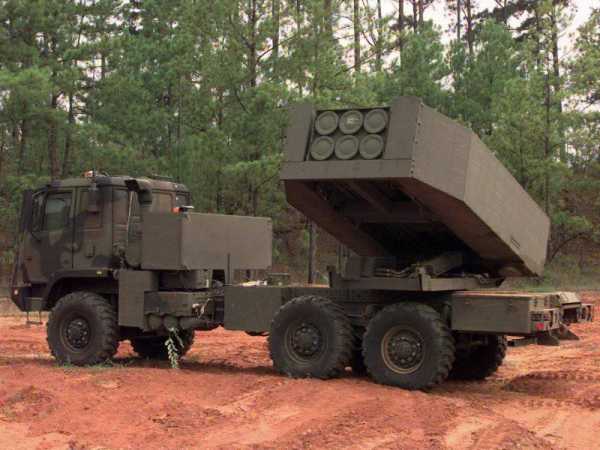

  •  США — MLRS, HIMARS
  •  Германия — LARS-1, LARS-2
  •  Израиль — LAROM, LAR-160
  • Китай — Type 82 (англ.)русск., Type 89, WM-80, WS-1, WS-2,WS-3,A-100, Type 90, AR1A
  • Индия — Pinaka
  •  Аргентина — Pampero, CP-30
  •  Бразилия — Astros II

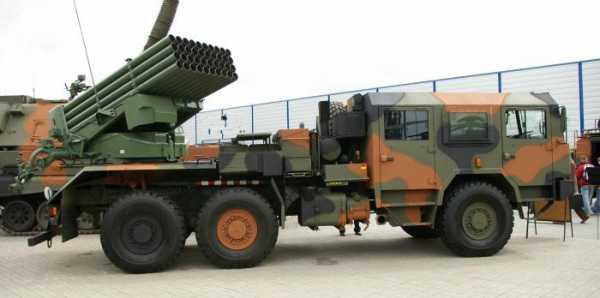

  •  Польша — WR-40 Langusta (англ.)русск.
  •  Чехословакия — RM-70 (чешская модификация БМ-21)
  •  Югославия — M-87 Orkan, M-77 Oganj и M-63 Plamen (англ.)русск.
  •  Турция — TOROS (англ.)русск. (разработана в Турции, но не использовалось турецкой армией)
  •  ЮАР — Bataleur
  •  Грузия — ZCRS-122

Типы используемых боевых частей

Примечания

  1. Реактивная система залпового огня // Военный энциклопедический словарь / Пред. Гл. ред. комиссии: С. Ф. Ахромеев. — 2-е изд. — М.: Воениздат, 1986. — С. 625-626.

Ссылки

dic.academic.ru

Смерч (РСЗО) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 октября 2017;
проверки требуют 16 правок.
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 5 октября 2017;
проверки требуют 16 правок.

Перейти к навигации
Перейти к поиску

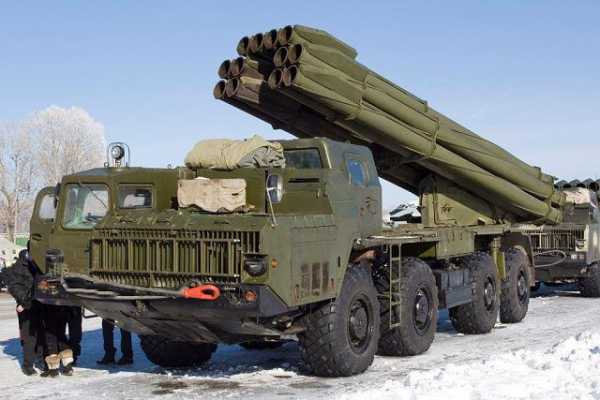

Боевая машина 9А52-2 реактивной системы залпового огня «Смерч»
Боевая машина 9А52-2 на доработанном шасси грузового автомобиля МАЗ-543М, 2016 год на форуме «Армия-2016»
Шасси МАЗ-79111 (9А52)
МАЗ-543М (9А52-2), КамАЗ-6350
История
Страна-разработчик
Годы эксплуатации 1987 — наши дни
Размеры
Масса без снарядов и расчета 33 700 кг
Масса в боевом положении 43 700 кг
Длина в походном положении 12 370 (9А52)
12 100 (9А52-2) мм
Ширина в походном положении 3050 мм
Высота в походном положении 3050 мм
Вооружение
Калибр 300 мм
Количество направляющих 12
Дальность стрельбы минимальная 20 тыс. м
Дальность стрельбы максимальная 120 тыс. м
Площадь поражения 672 тыс. м²
Максимальный угол возвышения 55 °
Точность (рассеивание) до 0,3 %[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа не более 40 с

ru.wikipedia.org

Реактивные системы залпового огня России

Со времен прославленных катюш изменилось многое. Тактика боя, вооружение, государственные границы… Но системы залпового огня России и по сей день крайне важны на поле боя. С их помощью можно закинуть снаряды огромной разрушительной силы на десятки километров, уничтожая и выводя из строя укрепленные районы, бронетехнику противника и его живую силу.

Наша страна занимает лидирующие позиции в области разработки РСЗО: постоянно совершенствуются старые разработки и появляются новые образцы этого оружия. Сегодня мы рассмотрим, какие системы залпового огня России сегодня имеются на вооружении армии.

«Град»

РСЗО калибра 122 мм. Предназначается для уничтожения живой силы противника, дистанционной постановки минных полей, разрушения укрепленных позиций врага. Может бороться с легкой и средней бронетехникой. При создании машины использовано шасси «Урал-4320», на котором размещены направляющие для снарядов калибра 122 мм. Транспортировать боеприпасы к «Граду» можно на любой машине, которая имеет подходящие габариты.

Количество направляющих для снарядов — 40 штук, расположенных в четыре ряда по десять штук в каждом. Огонь может вестись как одиночными выстрелами, так и одномоментным залпом, на который уходит менее минуты (не более 20 секунд). Максимальная дальность стрельбы — до 20,5 километров. Поражаемая площадь составляет четыре гектара. «Град» может с успехом эксплуатироваться в широчайшем диапазоне температур: от -50 до +50 градусов по шкале Цельсия.

Управление огнем возможно как из кабины экипажа, так и вне ее, причем в последнем случае расчет пользуется выносным проводным пультом (радиус действия — до 50 метров). Так как конструкторы предусмотрели последовательный сход снарядов с направляющих, боевая машина сравнительно слабо раскачивается во время стрельб. Для приведения установки в боевое положение требуется не более трех-четырех минут. Шасси может преодолевать броды глубиной до полутора метров.

Боевое применение

Где использовали эти системы залпового огня России? Во-первых, их боевое крещение состоялось еще в Афганистане. Как вспоминают выжившие под обстрелами моджахеды (а таковых было очень мало): «Вокруг царил настоящий ад, комья земли взмывали до небес. Мы думали, что настал конец света». Установку широко использовали во время обеих Чеченских кампаний, во время «войны трех восьмерок», при принуждении Грузии к миру.

Впрочем, первый опыт использования этих, тогда еще секретных установок был получен задолго до описываемых событий. Произошло это во время инцидента на полуострове Даманский, впоследствии отданном Китаю. Когда вторая волна китайских войск смогла все же прорваться на его территорию и закрепиться там, был отдан приказ использовать «Грады». Сперва Советский Союз вообще хотел применить атомное оружие, но были опасения о реакции со стороны международного сообщества. Как бы там ни было, но НОАК хватило и этого: направленный залп десятков «Градов» попросту перепахал этот кусок спорной территории.

Сколько там погибло китайцев, наверняка уже узнать не получится. Советские военачальники считали, что на территорию полуострова перешли не менее трех тысяч человек. Во всяком случае, выживших не было точно.

Современное положение дел

Сегодня считается, что «Грады» морально и технически устарели. Многие из этих машин, которые имеются сегодня на вооружении нашей армии, практически полностью выработали свой ресурс. Кроме того, сейчас идет перевооружение войск и насыщение их РСЗО «Торнадо». Но для «старичков» все еще далеко не закончено. Дело в том, что Министерство обороны все равно хочет оставить в рядах армии прекрасно зарекомендовавшую себя, дешевую и эффективную машину.

В этой связи был создан специальный проект их модернизации и приведения к современному виду и эффективности. В частности, на старую модель наконец-то была установлена нормальная система спутниковой навигации, а также ЭВМ «Багет», контролирующая процесс запуска снарядов. По заверениям военных, сравнительно нехитрая процедура обновления пошла «Градам» на пользу, так как их боевой потенциал вырос сразу в несколько раз.

Данная техника используется всеми сторонами конфликта на украинской территории. Воинственные африканцы, которые получили РСЗО от СССР, также любят это оружие. Словом, географию распространения установка имеет огромную. Вот чем характеризуется система залпового огня «Град». «Смерч» же, который мы опишем чуть ниже, во много раз мощнее и обладает страшной разрушительной силой.

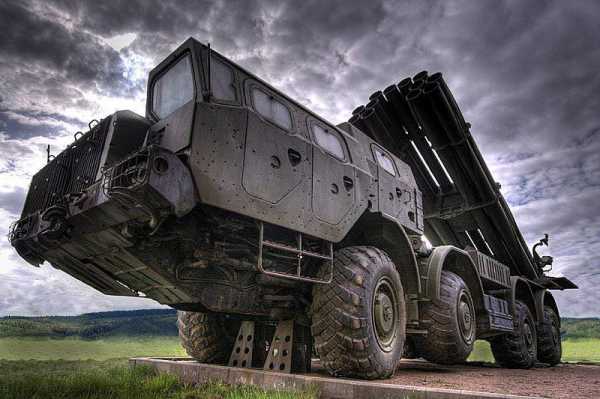

«Смерч»

Поистине устрашающее оружие. В сравнении с ним «Град» действительно схож по эффективности с одноименным природным явлением. Судите сами: американцы считают, что «Смерч» — установка залпового огня, характеристика которой более подошла бы компактному комплексу с ядерным боеприпасом.

И они совершенно правы. Установка эта за один только залп «накрывает» нереальные 629 га площади при дальности стрельбы до 70 километров. И это не все. Сегодня разрабатываются новые типы снарядов, которые будут лететь уже на сто километров. На площади, которую накрыли эти системы залпового огня России, сгорает все, включая тяжелую бронетехнику. Как и предыдущая РСЗО, «Смерч» может эксплуатироваться в самом широком диапазоне температур.

Предназначается для крупномасштабной обработки позиций противника перед наступлением, разрушения особо прочных бункеров и ДОТов, уничтожения крупных скоплений живой силы противника и вражеской техники.

Шасси, направляющие для запуска снарядов

Шасси создано на основе автомобиля высокой проходимости МАЗ-543. В отличие от «Града», эта установка куда опаснее для врага еще и тем, что в состав батареи входит система управления огнем «Виварий», которая позволяет достичь высочайшей эффективности, которая более характерна для ствольных артиллерийских систем.

Эти реактивные установки залпового огня имеют 12 трубчатых направляющих для снарядов. Каждый из них весит 80 килограммов, причем 280 из них приходится на заряд мощного взрывчатого вещества. Специалисты по вооружению считают, что такое соотношение является идеальным вариантом для неуправляемых снарядов, так как позволяет совместить в боеприпасе мощные маршевые двигатели и огромный разрушительный потенциал.

И еще одна особенность снарядов «Смерча». Конструкторы долго работали над этим, но добились, чтобы угол их падения на землю был равен 90 градусам. Такой «метеорит» легко прошьет насквозь любой ОБТ вероятностного противника, да и бетонные сооружения вряд ли устоят перед такой мощью. В настоящее время производство новых «Смерчей» не планируется (скорее всего), так как на боевом посту их будут заменять новые «Торнадо».

Впрочем, есть некоторая вероятность того, что старые комплексы все же будут подвергнуты модернизации. Совершенно точно, что в их боекомплект можно включать новые типы реактивных снарядов с активным наведением, так что боевые возможности комплекса и на сегодняшний день еще далеко не исчерпаны.

Какие еще у нас имеются реактивные установки залпового огня?

«Ураган»

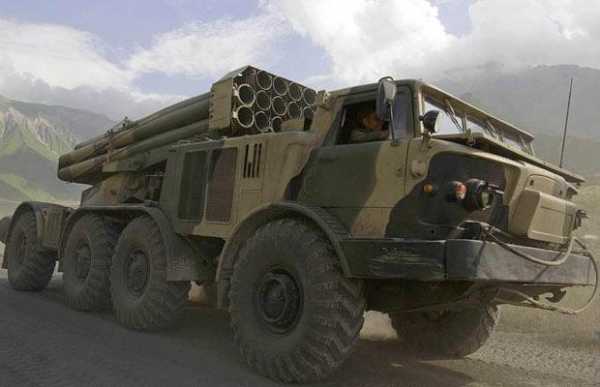

Принят на вооружение в 70-х годах прошлого века. По боевой эффективности занимает промежуточную позицию между «Градом» и «Смерчем». Так, максимальная дальность стрельбы составляет 35 километров. Вообще, «Ураган» — установка залпового огня, при проектировании которой были заложены многие принципы, которыми и поныне руководствуются разработчики такого рода оружия в нашей стране. Создавал ее прославленный конструктор Калачников Юрий Николаевич.

К слову говоря, «Ураган» — установка залпового огня, которую в свое время Советский Союз в немалых количествах поставлял Йемену, где сейчас начинают интенсивно вестись боевые действия. Наверняка вскоре мы узнаем, насколько эффективно проявила себя старая советская техника в боях. Отечественные вооруженные силы одновременно с «Градами» использовали также «Ураган» во время войны в Афганистане.

Также установка широко применялась в Чечне, а затем — и в Грузии. Есть сведения, что при помощи «Ураганов» как-то раз была полностью уничтожена колонна наступающих грузинских танков (по другим сведениям, это были «Грады»).

Состав комплекса

На шасси машины повышенной проходимости ЗИЛ-135ЛМ смонтированы 16 трубчатых направляющих (изначально планировалось, что их будет 20). Украинцы в свое время модернизировали доставшиеся им машины, поставив их на шасси своего кременчугского КрАЗа. В состав боевого отделения этих установок входят следующие компоненты:

  • Непосредственно машина 9П140.

  • Транспорт для перевозки и заряжания снарядов 9Т452.

  • Комплект боезапаса.

  • Машина управления огнем на базе установки 1В126 «Капустник-Б».

  • Средства для обучения и тренировки расчета.

  • Станция топографической разведки 1Т12-2М.

  • Комплекс пеленгации и метеорологии 1Б44.

  • Полный комплект оборудования и инструмента 9Ф381, предназначенный для ремонта и обслуживания машин из состава комплекса.

Чем еще характеризуются системы залпового огня России «Ураган»? Артиллерийская часть выполнена на поворотном основании механизма для уравновешивания, а также комплектуется гидравлическими и электромеханическими приводами. Массивный пакет направляющих может наводиться в пределах от 5 до 55 градусов.

Горизонтальная наводка может осуществляться под углом 30 градусов вправо и влево от центральной оси боевой машины. Чтобы при массированном залпе не возникало риска заваливания тяжело шасси, в задней его части предусмотрены два мощных боевых упора. Комплекс оборудован также приборами ночного видения, а потому может эксплуатироваться и в темное время суток.

В настоящее время в Вооруженных силах России еще эксплуатируется порядка полутора сотен этих машин. Скорее всего, модернизации их подвергать не будут, а спишут сразу после полной выработки боевого ресурса. Связано это с тем, что на вооружение была принята новая РСЗО, которая включает в себя все достоинства старых моделей.

«Торнадо»

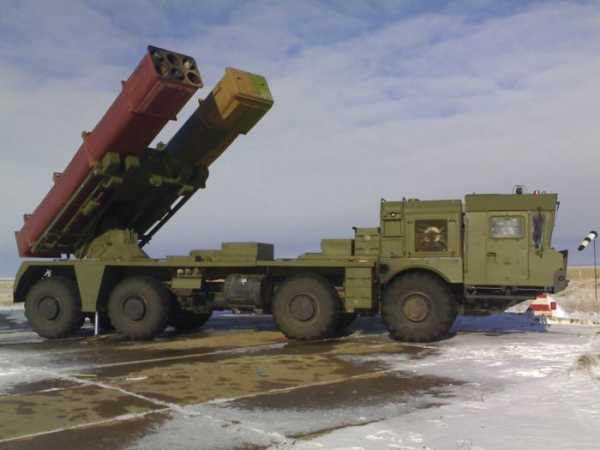

Это — новая система залпового огня России. Разработка ее началась в связи с тем, что старым «Градам», которые были в строю уже более сорока лет, срочно требовалась замена. В результате напряженной конструкторской работы и появилась эта машина.

В отличие от своих предшественников, системы залпового огня России «Торнадо» намного совершеннее в области наведения и точности стрельбы, так как могут использовать топографические данные, передаваемые со спутников. Но не только этим уникальна вновь созданная РСЗО.

Дело в том, что раньше для каждой задачи советская промышленность создавала отдельную установку: собственно, именно так и появился метеорологический «зоопарк» в виде «Града», «Смерча» и «Урагана». Но современные системы залпового огня России («Торнадо») будут выпускаться сразу в трех вариантах, используя снаряды всех трех описанных выше машин. Предполагается, что конструкторы предусмотрят возможность быстрой замены артиллерийской части, так что одно шасси можно будет использовать в разных качествах.

Новые снаряды

Кроме того, у всех предшествующих систем был один большой недостаток, связанный с неуправляемостью боеприпасов. Проще говоря, корректировать курс уже выпущенных снарядов было нельзя. Все это вполне подходило для войн минувших десятилетий, но в нынешних условиях уже недопустимо. Чтобы решить эту проблему, для «Торнадо» были созданы новые виды снарядов с активным оптическим и лазерным наведением. Отныне РСЗО превратились в принципиально новый, крайне опасный вид оружия.

Таким образом, современные реактивные системы залпового огня России в настоящее время могут сравниться по эффективности с наиболее совершенными образчиками ствольной артиллерии, поражая цель за десятки километров. В отличие от наиболее совершенного в этом плане «Смерча», дальность стрельбы у «Торнадо» составляет уже до 100 километров (при использовании соответствующих снарядов).

Встреча нового и старого

Как мы уже писали в самом начале статьи, в нынешнее время ведутся также работы по усовершенствованию старых «Градов», которых еще немало осталось на вооружении. И тут конструкторов посетила мысль: «А что, если использовать простое, технологичное шасси от «Града», установив туда новый боевой модуль от «Торнадо» соответствующего калибра»? Замысле был быстро претворен в жизнь.

Так на свет появилась совершено новая машина «Торнадо-Г». Официально она была принята на вооружение в 2013 году, тогда же начались поставки в войска. На «Танковом биатлоне — 2014» новая РСЗО демонстрировалась всем желающим.

В отличие от обоих предшественников данной техники, в конструкцию включена система управления «Капустник-БМ», что в несколько раз повышает боевые возможности комплекса. Кроме того, был существенно упрощен процесс наводки и боевой стрельбы: сейчас экипажу вообще не нужно выходить наружу, так как все необходимые топографические данные отображаются в режиме реального времени на мониторах, установленных внутри кабины. Оттуда же можно задать цель и произвести запуск снарядов.

Такие модернизации не только осовременили старый комплекс, но и значительно обезопасили экипаж. Сейчас машина может быстро произвести залп с закрытой позиции и покинуть ее, затратив на все не более полутора минут. Это резко сокращает риск обнаружения и уничтожения комплекса ответным ударом врага. Кроме того, за счет использования новых снарядов с отделяемой боевой частью сейчас можно значительно расширить ассортимент возможных боевых модулей.

Вот какие имеются на сегодняшний день системы залпового огня России. Фото их приведены в статье, так что вы можете составить для себя приблизительное представление об их могуществе.

fb.ru

Реактивные системы залпового огня | Армейский вестник

• Реактивные системы залпового огня (РСЗО) – оружие известное даже дилетантам и людям, которые военным делом не интересуются. Хотя бы потому, что именно к ним относятся знаменитые гвардейские минометы «Катюши». Ведь кто бы что ни говорил, но именно «Катюши» (БМ-13) стали первыми настоящими РСЗО, воплощающими все основные ТТХ этого вида вооружений: малогабаритность, простоту, возможность одновременного поражения целей на значительных площадях, внезапность и высокую мобильность.

• После 1945 года на вооружение Советской армии поступил целый ряд образцов реактивной артиллерии, разработанных с учетом опыта прошедшей войны, – таких как БМ-24 (1951 год), БМ-14, 200-мм четырёхствольная БМД-20 (1951 год) и 140-мм 16-ствольная РСЗО БМ-14-16 (1958 год), а также ее буксируемый 17-ствольный вариант РПУ-14 (на лафете пушки Д-44). В начале 50-х была разработана и испытана достаточно мощная и дальнобойная РСЗО «Коршун», но в серию так и не пошла. Однако все эти установки были, по сути, лишь вариациями БМ-13 «Катюши»– то есть фактически машинами поля боя.

КАК Я РАД, КОГДА ПАДАЕТ «ГРАД»!

• Наконец, в 1963-м была поставлена на вооружение первая в мире система второго поколения РСЗО. Это была всемирно знаменитая БМ-21 «Град» калибром 122 мм, которая по уровню технологичности и сегодня не имеет равных в мире. Технические решения, возникшие в ходе разработки «Града», так или иначе, повторяются во всех существующих в мире системах – к примеру, «складывающееся» оперение, обеспечивающее компактность блока направляющих.

• И главное, пожалуй, достоинство машины, выгодно отличающее её от, чего греха таить, многих образцов отечественного вооружения, – большой модернизационный запас. Например, за прошедшие 40 лет дальнобойность «Града» удалось увеличить с 20 до 40 км. Были созданы модификации системы для ВДВ и ВМФ. В 1965 году за три месяца была сдана в серийное производство легкая переносная РСЗО «Град-П» с дальностью стрельбы 11 км. Вскоре она прошла «боевые испытания» во Вьетнаме, по результатам которых партизаны Вьетнама сложили поговорку: «Как я рад, когда падает «Град!».

• И сегодня «Град» является самой эффективной системой залпового огня в мире по совокупности технических, тактических, экономических и военно-логистических характеристик. Не случайно его скопировали – легально и нелегально во множестве стран. Например, в 1995-м его – через 32 года после создания – решила поставить на поток Турция.
• Еще в 1964 году, когда производство «Града» только начинало осваиваться, его конструктор Ганичев начал разработку более мощной системы залпового огня. Ее разработка завершилась в 1976-м – так войска получили «Ураган» с дальнобойностью 35 км и с кассетными боеприпасами.

• Не останавливаясь на достигнутом, в конце 60-х годов специалисты НПО «Сплав» начали проектирование 300-мм РСЗО с дальностью стрельбы до 70 км. Однако им было отказано в финансировании – министр обороны маршал Гречко лично указал лоббистам РСЗО из ГРАУ, что советский бюджет не бездонный. В результате работы по созданию систем третьего поколения затянулись почти на 20 лет.

• Лишь в 1987 году на вооружение Советской армии поступила 300-мм РСЗО «Смерч»:
— дальность стрельбы увеличилась до 90 км;
— топографическая привязка стала осуществляться в автоматическом режиме через спутниковые системы;
— была применена система коррекции полета вращающегося реактивного снаряда с помощью газодинамического руля, управляемого индивидуальным электронным блоком;
— «Смерч» был оснащен полностью механизированной системой заряжания, использующей снаряженные на заводе транспортно-пусковые контейнеры одноразового применения.
• Это оружие можно считать самой мощной неядерной системой вооружений в мире – залп шести «Смерчей» способен остановить продвижение целой дивизии или уничтожить небольшой город.
Оружие получилось настолько совершенное, что многие военные специалисты говорят об избыточности «Смерча». А, между прочим, в НПО «Сплав», по сообщениям экспертов, разрабатывается новая РСЗО, имеющая пока условное название «Тайфун». Все упирается лишь в деньги – которых в бюджете ныне куда меньше, чем во времена маршала Гречко.

АМЕРИКАНСКИЕ  УНИВЕРСАЛЬНЫЕ

• После Второй мировой войны в США уделяли мало внимания развитию РСЗО. По мнению западных военных теоретиков, данный вид оружия не мог сыграть существенной роли в будущей Третьей мировой. Практически до начала 80-х годов американские РСЗО уступали советским РСЗО. Они рассматривались как оружие практически исключительно поля боя и поддержки пехоты и скорее были развитием того направления, что представлял немецкий «Небельвельфер». Таковой, например, была 127-миллиметровая «Зуни». Что любопытно, главным техническим требованием был универсальный характер систем залпового огня, снаряжавшихся обычными авиационными реактивными снарядами.

• Только в 1976 году по заказу военного ведомства началась разработку новой РСЗО, призванной ликвидировать отставание от «потенциального противника». Так появилась MLRS, разработанная фирмой Lockheed Martin Missiles and Fire Control и принятая на вооружение в 1983 году. Надо отдать должное – машина получилась весьма неплохой и удобной, по уровню автоматизации и автономности превосходящей советские «Ураганы».

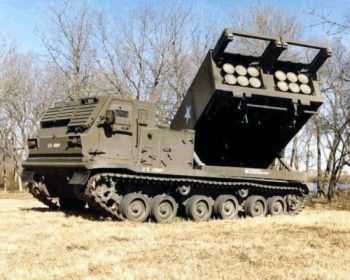

• Пусковая установка MLRS не имеет традиционных постоянных направляющих, которые заменяет бронированная коробчатая ферма – «качающаяся часть» пусковой установки, куда ставятся одноразовые пусковые контейнеры, благодаря чему MLRS может без проблем использовать снаряды двух калибров – 227 и 236 мм. Все системы управления сосредоточены в одной машине, что тоже облегчает боевое использование, а применение в качестве шасси боевой машины пехоты М2 «Брэдли» повысило безопасность расчетов. Именно американские РСЗО стали основными для стран – союзниц НАТО.

• В 1990–2000-е годы для армии США был разработан ряд других РСЗО — не столь мощных. Например, РСЗО RADIRS, использующая авиационные 70-мм НУРС типа HYDRA. Что любопытно, это самая многоствольная РСЗО в мире – число направляющих может достигать 114. Или десантная система залпового огня ARBS, включающая в себя две шестиконтейнерные пусковые установки калибра 227 мм.

ГОРЯЧЕЕ ДЫХАНИЕ ДРАКОНА

• Возможно, это прозвучит неожиданно, но на сегодняшний момент КНР по уровню разработок РСЗО занимает почетное второе место после России. Широко известна «патриотическая легенда», что создание своей системы залпового огня началась в КНР лишь после советско-китайского вооруженного конфликта на острове Даманский, когда боевое использование «Града» произвело сильное впечатление на командование НОАК.

• На самом деле разработки собственных РСЗО в КНР начались гораздо раньше. Первой стала 107-мм буксируемая реактивная система залпового огня «Тип 63», принятая на вооружение Народно-освободительной армией Китая в еще в 1963 году. Экспортные поставки этой дешевой и относительно эффективной системы осуществлялись в Сирию, Албанию, Вьетнам, Камбоджу, Заир, Пакистан и ряд других стран. Лицензионное производство было организовано в Иране, КНДР и ЮАР.

• Нынешняя основная модель китайской РСЗО 122-мм 40-ствольная «Тип 81» действительно во многом является копией советской БМ-21 «Град». В 1983 году эта система была запущена в серийное производство, и начались ее поставки в дивизионы реактивной артиллерии НОАК.

• Более поздние варианты 122-мм РСЗО – с размещением на бронированном гусеничном шасси «Тип 89» и на шасси грузового автомобиля повышенной проходимости Tiema SC2030 «Тип-90». Эти достаточно качественные машины имеют современную улучшенную автоматизированную систему управления огнем, активно предлагаются Китаем на международном рынке вооружений.

• В последние годы у НОАК появились несколько типов новых реактивных систем, заметно превосходящих предшествующие, – 40-ствольная WS-1, 273-мм 8-ствольная WM-80, 302-мм 8-ствольная WS-1 и, наконец, самая крупнокалиберная в мире – 400-мм 6-ствольная WS-2.
• Из этого числа следует выделить опережающую по ряду показателей даже отечественный «Смерч» 300-мм 10-ствольную А-100 с дальностью стрельбы до 100 км.
Одним словом – КНР располагает в лице РСЗО весьма боеспособным и мощным оружием.

ЕВРОПЕЙСКИЕ, И НЕ ТОЛЬКО

• Однако не только крупные военные державы производят РСЗО. Военные очень многих стран пожелали получить столь мощное средство ведения войны, на которое к тому же не распространяются разнообразные международные ограничения.

• Первыми стали оружейники ФРГ, в 1969 году поставившие в бундесвер 110-мм 36-ствольную РСЗО LARS, и поныне состоящую на вооружении в двух модификациях (LARS-1 и LARS-2).

• За ними последовали японцы, в 1973 году, следуя обычной национальной политике делать все в одиночку, начавшие производство 130-мм РСЗО, спустя два года поставленных на вооружение под названием «Тип 75».

• Почти одновременно бывшая Чехословакия разработала оригинальную машину РМ-70 – 40 направляющих калибра 122-мм, снабженную первым в мире устройством автоматической перезарядки (в другом варианте – два 40-зарядных пакета, направляющих на одной платформе).

• В 70-е годы в Италии создана серия РСЗО FIROS калибра 70-мм и 122-мм, в Испании – Teruel калибром 140 мм, с зенитным вооружением.
С начала 80-х в ЮАР выпускается 127-мм 24-ствольная РСЗО Valkiri Mk 1.22 («Валькирия»), специально спроектированная для южноафриканского ТВД, а также РСЗО ближнего боя Mk 1.5.

• Не отличающаяся как будто развитой инженерной мыслью, Бразилия создала в 1983-м РСЗО Astros-2, имеющую ряд весьма интересных технических решений и способную вести огонь пятью типами ракет разного калибра – от 127 до 300 мм. Бразилия производит также РСЗО SBAT – дешевую пусковую установку для стрельбы авиационными НУРС.
• В Израиле в 1984 году принята на вооружение РСЗО ЛАР-160Ю на шасси французского легкого танка АМХ-13 с двумя пакетами по 18 направляющих.

• Бывшая Югославия выпускала ряд РСЗО – тяжелый 262-мм M-87 Orkan, 128-мм M-77 Oganj с 32 направляющими и системой автоматической перезарядки (аналогичной РМ-70), а также легкий РСЗО Plamen, лицензионную копию китайского «Тип 63». Хотя их производство прекращено, но на вооружении они состоят и активно применялись в югославском конфликте 90-х, показав неплохие результаты.

КНДР оперативно скопировала (упростив) советский комплекс «Ураган», создав 240-мм РСЗО «Тип 1985/89». И, как в этой стране принято, начала его продавать всем, кто может заплатить, а потом продала и лицензию своему давнему партнеру – Ирану. Там комплекс был переделан в очередной раз и получил имя «Фаджр». (Кстати говоря, РСЗО в Иране производит фирма под названием «Шахид Багери индастриз» – именно так, это не шутка.) Кроме того, Иран выпускает РСЗО Аrash с 30 или 40 направляющими калибра 122 мм, очень похожую на систему «Град».

• Даже Египет с 1981 году разработал РСЗО Sаkr («Сокол»), 30-ствольную пиратскую копию все того же «Града».

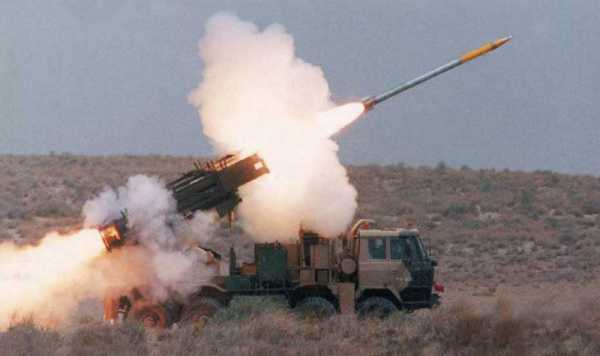

Из самых последних выделяется индийская 214-мм реактивная система залпового огня Pinaka, явившаяся результатом многолетних стараний индийского ВПК создать собственное производство РСЗО. Система разработана для выполнения боевых задач в специфических индийских условиях, с упором на сложный рельеф и горную местность, а также исходя из требований максимально быстрой смены позиций. Войсковые испытания начались в феврале 1999 года, а летом того же года состоялось и боевое применение – во время индо-пакистанского конфликта в штате Джамму и Кашмир.

ОРУЖИЕ ПРОШЛЫХ БИТВ

• Надо сказать, многие военные теоретики современности считают РСЗО своеобразным тупиковым видом вооружений, чей расцвет приходится на эпоху, когда стратеги готовились к Третьей мировой войне. А в нынешних локальных конфликтах их мощь, как уже говорилось, сильно избыточна. Тем более что по своей стоимости и сложности современные РСЗО приближаются к оперативно-тактическим ракетам и для своего обслуживания требуют достаточно подготовленного персонала.

• Например, в ходе арабо-израильских конфликтов даже сирийцы, не говоря уже о боевиках «Хезболлах», ухитрялись промахиваться при стрельбе РСЗО не только по израильским войскам, но даже по городским кварталам.
• Однако хотя РСЗО и не «боги войны», но и в отставку пока не собираются.

/ По материалам Владимира Лещенко  topwar.ru /

army-news.ru

Град (РСЗО) — это… Что такое Град (РСЗО)?

Град (РСЗО)

122-мм реактивная система залпового огня БM-21 «Град»
БМ-21 на базе Урал-375Д
Классификация реактивная система залпового огня
Шасси Урал-375Д Урал-4320
История
Страна разработчик
Год(ы) производства 1963 — наши дни
Год(ы) эксплуатации 1964 — наши дни
Размеры
Масса без снарядов и расчета, кг 10870
Масса в боевом положении, кг 13700
Длина в походном положении, мм 7350
Ширина в походном положении, мм 2400
Высота в походном положении, мм 3090
Клиренс, мм 400
Вооружение
Калибр, мм 122
Количество направляющих 40
Дальность стрельбы минимальная, м 5000
Дальность стрельбы максимальная, м 40000
Максимальный угол возвышения, град 55
Точность (рассеивание), м При максимальной дальности рассеивание по дальности составляло 1/130, а боковое — 1/200.
Прицел Панорама орудийная ПГ-1М
Расчёт БМ, чел. 3
Перевод системы из походного положения в боевое не более, мин. 3,5
Время залпа, с 20
Подвижность
Тип двигателя V-8 карбюраторный ЗИЛ-375
Мощность двигателя, л.с. 180
Максимальная скорость по шоссе, км/ч 75
Запас хода по шоссе, км 750
Колёсная формула 6х6

РСЗО «Град-1» (9П138) на базе ЗиЛ-131

У этого термина существуют и другие значения, см. Град.

РСЗО «Град» (Индекс ГРАУ — 9К51) — реактивная система залпового огня на базе боевой машины БМ-21 (Индекс ГРАУ — 2Б5, шасси «Урал-375Д» или «Урал-4320»), представляющая собой эволюцию «Катюши». Создана для вооружения дивизионной артиллерии в ГНПП «Сплав» под руководством главного конструктора А. И. Ганичева. В свою очередь РСЗО «Град» стала базовой для многих других систем: «Прима» (9К59), «Град-В» (9К54), «Град-П», «Град-М» (А-215), «Град-1» (9К55), «Дамба», «Град-1А» (БелГрад).

РСЗО «Град-В» (9К54) представляет собой модификацию комплекса «Град» с боевой машиной 9П125 на базе ГАЗ-66 для артиллерии ВДВ.

РСЗО «Град-1» (9К55) представляет собой модификацию комплекса «Град» с боевой машиной 9П138 на базе ЗИЛ-131 для полковой артиллерии.

РСЗО БМ-21 «Град-1А» (БелГрад) представляет собой белорусскую модификацию комплекса «Град» с боевой машиной на базе МАЗ-6317.

Также, для базовой РСЗО «Град» (9К51) создана усовершенствованная боевая машина 2Б17 на базе «Урал-4320».

Общая характеристика

РСЗО «Град» на базе шасси Tatra чешского производства

на базе Урал-375

Принят на вооружение в 1963 году, дальность поражения цели до 30 км. Количество снарядов для залпа: 40 штук. Калибр 122 мм. Монтируется на грузовики «Урал-375» или «Урал-4320» в зависимости от модификации. Модификация «Град-1» монтируется на «ЗИЛ-131». Скорость движения пусковой установки 75-90 км/ч. В систему входит комплекс автоматизированного управления огнём «Виварий».

Белорусская модификация «Град-1А» (БелГрад) монтируется на МАЗ-6317. Максимальная скорость: 85 км/ч, запас хода: 1200 км.

использование

Все серьезные вооруженные конфликты с 1964 г. в которых участвовали СССР и постсоветские государства.

Применение

122-мм реактивные снаряды

Предназначается для уничтожения и подавления живой силы и боевой техники противника в районах сосредоточения; для уничтожения и подавления артиллерийских и миномётных батарей; для разрушения укреплений, опорных пунктов и узлов сопротивления противника. Активно использовались в Афганской войне (1979—1989), Карабахском конфликте,Чеченской войне в Войне в Южной Осетии и других вооружённых конфликтах.

На вооружении

  •  СССР
  •  Азербайджан — 53 БМ-21, по состоянию на 2007 год[1]
  •  Алжир — 48 БМ-21, по состоянию на 2007 год[2]
  •  Ангола — 50 БМ-21, по состоянию на 2007 год[3]
  •  Армения — 47 БМ-21, по состоянию на 2007 год[4]
  •  Афганистан — некоторое количество, по состоянию на 2007 год[5]
  •  Белоруссия — 208 БМ-21, по состоянию на 2007 год[6]
  •  Болгария — 222 БМ-21, по состоянию на 2007 год[7]
  •  Босния и Герцеговина — 4 БМ-21, по состоянию на 2007 год[8]
  •  Бурунди — 12 БМ-21, по состоянию на 2007 год[9]
  •  Венгрия — более 62 БМ-21 на хранении, по состоянию на 2007 год[10]
  •  Вьетнам — 350 БМ-21, по состоянию на 2007 год[11]
  •  Грузия — БМ-21 [12]
  •  Египет — 60 БМ-21, по состоянию на 2007 год[13]
  •  Замбия — 30 БМ-21, из них как боеспособные оцениваются 12, по состоянию на 2007 год[14]
  •  Израиль — 58 БМ-21, по состоянию на 2007 год[15]
  •  Индия — около 150 БМ-21, по состоянию на 2007 год[16]
  •  Иран — 100 БМ-21, по состоянию на 2007 год[17]
  •  Йемен — 280 БМ-21, из них около 150 боеспособных, по состоянию на 2007 год[18]
  •  Казахстан — 57 БМ-21, по состоянию на 2007 год[19]
  •  Камбоджа — 8 БМ-21, по состоянию на 2007 год[20]
  •  Камерун — 20 БМ-21, по состоянию на 2007 год[21]
  •  Кипр — 4 БМ-21, по состоянию на 2007 год[22]
  •  Киргизия — 21 БМ-21, по состоянию на 2007 год[23]
  •  Республика Конго — 10 БМ-21, по состоянию на 2007 год[24]
  •  ДР Конго — около 30 БМ-21, по состоянию на 2007 год[25]
  •  КНДР — некоторое количество, по состоянию на 2007 год[26]
  •  Куба — некоторое количество, по состоянию на 2007 год[27]
  •  Ливан — 25 БМ-21, по состоянию на 2007 год[28]
  •  Ливия — около 230 БМ-21, по состоянию на 2007 год[29]
  •  Македония — 6 БМ-21, по состоянию на 2007 год[30]
  •  Мали — 2 БМ-21, по состоянию на 2007 год[31]
  •  Марокко — 35 БМ-21, по состоянию на 2007 год[32]
  •  Мозамбик — 12 БМ-21, по состоянию на 2007 год[33]
  •  Монголия — 130 БМ-21, по состоянию на 2007 год[34]
  •  Мьянма — возможно, некоторое количество, по состоянию на 2007 год[34]
  •  Нагорно-Карабахская Республика — 44
  •  Намибия — 5 БМ-21, по состоянию на 2007 год[35]
  •  Никарагуа — 18 БМ-21, по состоянию на 2007 год[36]
  •  Пакистан — 40
  •  Перу — 14 БМ-21, по состоянию на 2007 год[37]
  •  Приднестровская Молдавская Республика — 40
  •  Польша — 219 БМ-21, по состоянию на 2007 год[38]
  •  Россия:
  •  Сирия — до 300 БМ-21, по состоянию на 2007 год[41]
  •  Сомалиленд — 74
  •  Судан — некоторое количество, по состоянию на 2007 год[42]
  •  Таджикистан — 10 БМ-21, по состоянию на 2007 год[43]
  •  Танзания — 58 БМ-21, по состоянию на 2007 год[44]
  •  Туркмения — 56 БМ-21, по состоянию на 2007 год[45]
  •  Уганда — некоторое количество, по состоянию на 2007 год[46]
  •  Узбекистан — 36 БМ-21, по состоянию на 2007 год[45]
  •  Украина — 332 БМ-21, по состоянию на 2007 год[47]
  •  Финляндия — 24
  •  Хорватия — 40 БМ-21, по состоянию на 2007 год[48]
  •  Эритрея — 35 БМ-21, по состоянию на 2007 год[49]
  •  Эфиопия — около 50 БМ-21, по состоянию на 2007 год[50]

Реактивные снаряды

Производитель Тип снаряда Минимальная
дальность
поражения
цели, м
Максимальная
дальность
поражения
цели, м
Длина,
м
Масса
снаряда,
кг
Масса
боеголовки,
кг
9М22 (М-21-ОФ) СССР/Россия Осколочно-фугасный 5,000 20,380 2.87 66.6 18.4
9M28F СССР/Россия Осколочно-фугасный 1,500 15,000 2.27 56.5 21.0
9M28K СССР/Россия Минопостановочные
противотанковые
13,400 3.04 57.7 22.8
9M43 СССР/Россия Дымовые 20,000 2.95 66 20.2
9M217 СССР/Россия Противотанковые 30,000 3.04 70 25
9M218 СССР/Россия Бронебойные 30,000 3.04 70 25
9M519 СССР/Россия Постановщик радиопомех 18,500 3.04 66 18.4
9M521 СССР/Россия Осколочно-фугасный 40,000 2.87 66 21
9M522 СССР/Россия Осколочно-фугасный 37,500 3.04 70 25
ПРС-60 СССР/Россия Подводный фугас (используется в комплексе «Дамба») 300 5,000 2.75 75.3 20
Type 90A Китай Осколочно-фугасный 12,700 32,700 2.75 18.3
M21-OF-FP Румыния Осколочно-фугасный 5,000-6,000 20,400 2.87 65.4 6.35
M21-OF-S Румыния Осколочно-фугасный 1,000 12,700 1.927 46.6 6.35

Примечания

  1. The Military Balance 2007. — P. 157.
  2. The Military Balance 2007. — P. 218.
  3. The Military Balance 2007. — P. 261.
  4. The Military Balance 2007. — P. 155.
  5. The Military Balance 2007. — P. 312.
  6. The Military Balance 2007. — P. 159.
  7. The Military Balance 2007. — P. 105.
  8. The Military Balance 2007. — P. 160.
  9. The Military Balance 2007. — P. 264.
  10. The Military Balance 2007. — P. 122.
  11. The Military Balance 2007. — P. 378.
  12. The Military Balance 2007. — P. 166.
  13. The Military Balance 2007. — P. 221.
  14. The Military Balance 2007. — P. 298.
  15. The Military Balance 2007. — P. 228.
  16. The Military Balance 2007. — P. 315.
  17. The Military Balance 2007. — P. 224.
  18. The Military Balance 2007. — P. 248.
  19. The Military Balance 2007. — P. 319.
  20. The Military Balance 2007. — P. 346.
  21. The Military Balance 2007. — P. 265.
  22. The Military Balance 2007. — P. 163.
  23. The Military Balance 2007. — P. 320.
  24. The Military Balance 2007. — P. 268.
  25. The Military Balance 2007. — P. 270.
  26. The Military Balance 2007. — P. 358.
  27. The Military Balance 2007. — P. 70.
  28. The Military Balance 2007. — P. 233.
  29. The Military Balance 2007. — P. 234.
  30. The Military Balance 2007. — P. 168.
  31. The Military Balance 2007. — P. 283.
  32. The Military Balance 2007. — P. 237.
  33. The Military Balance 2007. — P. 284.
  34. 1 2 The Military Balance 2007. — P. 365.
  35. The Military Balance 2007. — P. 285.
  36. The Military Balance 2007. — P. 81.
  37. The Military Balance 2007. — P. 84.
  38. The Military Balance 2007. — P. 134.
  39. The Military Balance 2007. — P. 196.
  40. The Military Balance 2007. — P. 200.
  41. The Military Balance 2007. — P. 244.
  42. The Military Balance 2007. — P. 293.
  43. The Military Balance 2007. — P. 326.
  44. The Military Balance 2007. — P. 295.
  45. 1 2 The Military Balance 2007. — P. 327.
  46. The Military Balance 2007. — P. 297.
  47. The Military Balance 2007. — P. 177.
  48. The Military Balance 2007. — P. 161.
  49. The Military Balance 2007. — P. 273.
  50. The Military Balance 2007. — P. 274.

Ссылки

dic.academic.ru

Топ-пятерка реактивных систем залпового огня отечественного и зарубежного производства

ИА «Оружие России» предложило к рассмотрению новые рейтинги военного оружия и техники, в которых участвуют зарубежные и отечественные образцы оружия.

На данный час проведена оценка РСЗО разных стран-производителей. Сравнение происходило по следующим параметрам:
— мощь объекта: калибр, дальность действия, площадь действия одного залпа, время, затрачиваемое на производство залпа;

— мобильность объекта: скорость передвижения, дальность хода, время полной перезарядки;
— эксплуатация объекта: вес в боевой готовности, количество боевого и технического персонала, боекомплект и боезапас.

Баллы по каждой характеристике дали в сумме, общий бал систем РЗО. Кроме вышеуказанного учитывалась временная характеристика производства, эксплуатации и применения.

В проведение рейтинга участвовали следующие системы:
— Испанская «Teruel-3»;
— Израильская «LAROM»;
— Индийская «Pinaka»;
— Израильская «LAR-160»;
— Белорусская «БМ-21А БелГрад»;
— Китайская «Type 90»;
— Немецкая «LARS-2»;
— Китайская «WM-80»;
— Польская «WR-40 Langusta»;
— Отечественная «9R51 Град»;
— Чешская «RM-70»;
— Турецкая «T-122 Roketsan»;
— Отечественная «Торнадо»;
— Китайская «Type 82»;
— Американская «MLRS»;
— Отечественная «БМ 9А52-4 Смерч»;
— Китайская «Type 89»;
— Отечественная «Смерч»;


— Американская «HIMARS»;
— Китайская «WS-1В»;
— Украинская «БМ-21У Град-М»;
— Отечественная «9К57 Ураган»;
— Южноафриканская «Bataleur»;
— Отечественная «9А52-2Т Смерч»;
— Китайская «А-100».
После оценки участников рейтинга определились пять РСЗО, набравших наибольшее количество баллов:

Лидер топ-рейтинга — отечественная система «Торнадо»
Основные характеристики системы:
— боеприпас калибра 122 мм;
— общее число направляющих – 40 единиц;
— дальность действия – до 100 километров;
— поражаемая залповая площадь — 840 тысяч кв.м;
— время, необходимое для проведения залпа — 38 секунд;
— скорость хода — 60 км/ч;
— дальность хода — до 650 километров;
— время, необходимое для следующего залпа — 180 секунд;
— стандартный расчет – три человека;
— боезапас — три залпа.

Основной разработчик — предприятие «Сплав». Модификации – «Торнадо-С» и «Торнадо-Г». Системы созданы для замены на вооружении систем «Ураган», «Смерч» и «Град». Преимущества – оборудованы универсальными контейнерами с возможностью замены направляющих под необходимый калибр боеприпасов. Варианты боеприпасов – калибра 330 мм «Смерч», калибра 220 мм «Ураган», калибра 122 мм «Град».
Колесное шасси – «КамАЗ» или «Урал».
Ожидается, что «Торнадо-С» скоро будет иметь более сильное автошасси.
РСЗО «Торнадо» — новое поколение РСЗО. Система может начинать движение сразу после произведения залпа, не дожидаясь результатов поражения цели, автоматизация стрельбы выполнена на высочайшем уровне.

Второе место в топ-рейтинге получает отечественный РСЗО 9К51 «Град»
Основные характеристики системы:
— боеприпас калибра 122 мм;
— общее число направляющих – 40 единиц;
— дальность действия – до 21 километра;
— поражаемая залповая площадь — 40 тысяч кв.м;
— время, необходимое для проведения залпа — 20 секунд;
— скорость хода — 85 км/ч;
— дальность хода — до 1.4 тысячи километров;
— время, необходимое для следующего залпа — 420 секунд;
— стандартный расчет – четыре человека;
— боезапас — три залпа.
— вес в боеготовности — почти 6 тонн.

«9К51 Град» предназначена для уничтожения личного состава противника, военной техники противника до легкобронированной, выполнения задач по зачистке территории и огневой поддержке наступательных операций, сдерживания наступательных операций противника.
Выполнена на автошасси «Урал-4320» и «Урал-375».
Принимала участие в военных конфликтах с 1964 года.
Поставлялась на вооружение во многие дружественные страны Советского Союза.

Третье место в топ-рейтинге занимает американская система «HIMARS»
Основные характеристики системы «HIMARS»:
— боеприпас калибра 227 мм;
— общее число направляющих – 6 единиц;
— дальность действия – до 80 километров;
— поражаемая залповая площадь — 67 тысяч кв.м;
— время, необходимое для проведения залпа — 38 секунд;
— скорость хода — 85 км/ч;
— дальность хода — до 600 километров;
— время, необходимое для следующего залпа — 420 секунд;
— стандартный расчет – три человека;
— боезапас — три залпа.
— вес в боеготовности — почти 5.5 тонны.

High Mobility Artillery Rocket System является разработкой американской компании Lockheed Martin. Система выполнена как РАС оперативного и тактического назначения. Начало разработок «HIMARS» – 1996 год. На автомобильном шасси «FMTV» стоят 6 ракет для РСЗО и 1 ракета ATACMS. Может использовать любые боеприпасы всех РСЗО Соединенных штатов.
Использовалась в военных конфликтах (операции Моштарак и ISAF) в Афганистане.

Предпоследнее место в данном рейтинге занимает китайская система WS-1В
Основные характеристики системы:
— боеприпас калибра 320 мм;
— общее число направляющих – 4 единицы;
— дальность действия – до 100 километров;
— поражаемая залповая площадь — 45 тысяч кв.м;
— время, необходимое для проведения залпа — 15 секунд;
— скорость хода — 60 км/ч;
— дальность хода — до 900 километров;
— время, необходимое для следующего залпа — 1200 секунд;
— стандартный расчет – шесть человек;
— боезапас — три залпа.
— вес в боеготовности — чуть более 5 тонн.

Система WS-1B предназначается для выведения из строя важнейших объектов, это могут быть военные базы, районы сосредоточения, ПУ ракетных объектов, аэродромы, важные узлы логистики, промышленные и административные центры.
РСЗО WeiShi-1B – модернизация основной системы WS-1. В армейских подразделения Китая до сих пор не используют данную РСЗО. WeiShi-1В предлагают для продажи на рынке вооружений, продажами занимается китайская корпорация CPMIEC.
В 1997 году Турция приобрела у Китая одну батарею системы WS-1, в которой находилось 5 машин с РСЗО. Турция при поддержке Китая организовала собственное производство и поставила в строй армейских подразделений еще пять батарей модернизированных РСЗО. Турецкая система получает собственное имя – «Kasirga». На сегодня Турция производит по лицензии систему WS-1B. Данная система получила собственное имя «Jaguar».

Завершает топ-рейтинг систем РЗО индийская система Pinaka
Основные характеристики системы:
— боеприпас калибра 214 мм;
— общее число направляющих – 12 единиц;
— дальность действия – до 40 километров;
— поражаемая залповая площадь — 130 тысяч кв.м;
— время, необходимое для проведения залпа — 44 секунды;
— скорость хода — 80 км/ч;
— дальность хода — до 850 километров;
— время, необходимое для следующего залпа — 900 секунд;
— стандартный расчет – четыре человека;
— боезапас — три залпа.
— вес в боеготовности — почти 6 тонн.

Индийская «Pinaka» выполнена как всепогодная система РЗО. Предназначается для уничтожения личного состава противника и военной техники противника, до легкобронированной. Возможно выполнение задач по зачистке территории и огневой поддержке наступательных операций и сдерживания наступательных операций противника. Может удаленно устанавливать минные поля для пехотных и танковых подразделений противника.
Применялась в военном конфликте Индии и Пакистана в 1999 году.

topwar.ru

РСЗО Смерч — это… Что такое РСЗО Смерч?

РСЗО «Смерч»
Калибр 300 мм
Дальность от 10 до 90 км
Площадь поражения 672000 м²
Серийный выпуск 1987

9К58 «Смерч» (БМ-30) — реактивная система залпового огня из семейства «Катюш». Базируется на 4-осной боевой машине 9А52-2 (МАЗ-543А) или 5-осной 9А52-2T (Tatra 816). Реактивная система залпового огня «Смерч» разработана Государственным научно-производственным предприятием «Сплав» (Тула). По мощности и дальности «Смерч» до сих пор не имеет равных в мире.Отклонение ракеты не превышает 10-20 метров, такие показатели сопоставимы с высокоточными ракетами. Подготовка к бою «Смерча» после получения целеуказания занимает всего три минуты. Полный залп — тридцать восемь секунд. А уже через минуту машина снимается с места, поэтому система практически неуязвима для ответного огня противника.

Вооружение

Реактивный снаряд 9М55К с головной частью с осколочными боевыми элементами. Содержит 72 боевых элемента, несущих 6912 готовых тяжёлых осколков, предназначенных для эффективного поражения легко- и небронированной техники противника, и 25920 готовых лёгких осколков, предназначенных для поражения живой силы противника; всего 32832 осколка. В 16 снарядах содержится 525312 готовых осколков, в среднем по одному осколку на 1,28 м² площади поражения, составляющей 672000 м²). Предназначен для поражения живой силы и небронированной военной техники в местах их сосредоточения, максимально эффективен на открытой местности, в степи и пустыне.

Реактивный снаряд 9М55К.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н139) — 243 кг
Вес боевого элемента (9Н235) — 1,75 кг
Количество готовых поражающих осколков — 96 по 4,5 г, 360 по 0,75 г
Время самоликвидации снаряда — 110 с
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55К1 с самоприцеливающимися боевыми элементами. Кассетная головная часть 9Н142 несёт 5 самоприцеливающихся боевых элементов «Мотив-3М» [1], оснащённых двухдиапазонными инфракрасными координаторами, ищущими цель под углом 300. Каждый из них способен пробить под углом в 300 броню в 700 мм, то есть поразить любую существующую и перспективную бронетехнику. Идеален для применения на открытой местности, в степи и пустыне, почти невозможно использование в лесу, затруднено использование в городе. Предназначен для поражения сверху группировок бронетехники и танков.

Реактивный снаряд 9М55К1.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н152) — 243 кг
Вес боевого элемента (9Н235) — 15 кг
Габариты боевого элемента — 284х255х186 мм
Вес ВВ в боевом элементе — 4,5 кг
Время самоликвидации боевого элемента — 60 с
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М55К4 с ГЧ для противотанкового минирования местности. Каждый снаряд содержит 25 противотанковых мин, всего в одном залпе установки 300 противотанковых мин. Предназначен для оперативной дистанционной постановки противотанковых минных полей как перед подразделениями боевой техники противника, находящимися на рубеже атаки, так и в районе их сосредоточения.

Реактивный снаряд 9М55К4
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н539) — 243 кг
Количество боевых элементов в головной части (противотанковых мин) — 25
Габариты боевого элемента — 33х84х84
Вес боевого элемента (противотанковая мина) — 4,85 кг
Вес ВВ в боевом элементе (противотанковая мина) — 1,85 кг
Время самоликвидации снаряда — 16-24 часа
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55К5 с ГЧ с кумулятивно-осколочными боевыми элементами. Кассетная головная часть содержит 646 боевых элементов весом по 240 г, имеющих цилиндрическую форму (118х43х43 мм). По нормали способны пробивать до 120 мм гомогенной брони. Максимально эффективен против мотопехоты на марше находящейся в БТР и БМП. Всего в 16 снарядах содержится 10336 боевых элементов. Предназначен для поражения открытой и укрытой живой силы и легкобронированной военной техники.

Реактивный снаряд 9М55К5.
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (9Н176) — 243 кг
Вес боевого элемента (9Н235) — 240 г
Дальность максимальная — 70000 м
Дальность минимальная — 20000 м

Реактивный снаряд 9М55Ф с отделяемой осколочно-фугасной головной частью. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.

Реактивный снаряд 9М55К.
Вес реактивного снаряда — 810 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 258 кг
Вес ВВ в головной части — 95 кг
Количество готовых поражающих осколков — 110 по 50 г
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М55С с термобарической головной частью. Взрыв одного снаряда создаёт термическое поле диаметром до 25 м (в зависимости от рельефа местности). Температура поля — свыше 10000С, время существования — не менее 1,4 с[2]. Предназначен для поражения живой силы, открытой и укрытой в фортификационных сооружениях открытого типа и объектах небронированной и легкобронированной военной техники. Максимально эффективен в степи и пустыне, городе расположенном на нехолмистой местности.

Реактивный снаряд 9М55С
Вес реактивного снаряда — 800 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 243 кг
Вес ВВ в головной части — 100 кг смеси
Дальность максимальная — 70000 м
Дальность минимальная — 25000 м

Реактивный снаряд 9М528 с осколочно-фугасной головной частью. Взрыватель контактный, мгновенного и замедленного действия. Предназначен для поражения живой силы, небронированной и легкобронированной военной техники в местах их сосредоточения, разрушения командных пунктов, узлов связи и объектов военно-промышленной структуры.

Реактивный снаряд 9М528
Вес реактивного снаряда — 815 кг
Длина реактивного снаряда — 7600 мм
Вес головной части (индекс неизвестен) — 258 кг
Вес ВВ в головной части — 95 кг
Количество готовых поражающих осколков — 880 по 50 г
Дальность максимальная — 90000 м
Дальность минимальная — 25000 м

Реактивный снаряд с беспилотным летательным аппаратом-разведчиком (БПЛА). Предназначен для ведения разведки в течение двадцати минут, и практически неуязвим, поскольку мал по размерам, и выходит непосредственно над целью, доставляясь прямо в ракете.

Реактивный снаряд с БПЛА
Вес реактивного снаряда — 800 кг
Вес БПЛА — 42 кг
Время самостоятельного полета над целью — 30 мин
Высота полета — 200—600 м
Дальность максимальная — 90000 м
Дальность минимальная — 20000 м

РСЗО «Смерч» в походном положении.

Достоинства

Многофункциональность, маневренность, высокая надежность, точность и мощность. Залп батареи из шести «Смерчей» способен остановить продвижение целой дивизии или уничтожить небольшой город.

Недостатки

Дороговизна и трудность использования в локальных конфликтах, где зачастую противник действует в населённых пунктах, применение по которым «Смерча» привело бы к их полному уничтожению.

На вооружении

Экспорт

Экспортная цена РСЗО «Смерч» — около $12 млн. Установки «Смерч» экспортированы в

В 2008-2010 гг. предусмотрены экспортные поставки в Индию еще 18 единиц РСЗО «Смерч»[9]. Туркмения также подписала контракт на поставку (по неподтвержденной информации) 6 боевых единиц[10].

Модернизация

РСЗО «Смерч» — 9А52−2: Дальность стрельбы увеличилась с 70 до 90 км, боевой расчёт уменьшился с четырёх до трёх человек, увеличилась автоматизация системы, в частности, топопривязка стала осуществляться в автоматическом режиме через спутниковые системы.

В настоящее время на предприятии «Сплав» создается РСЗО нового поколения — «Торнадо». Она станет двухкалиберной, объединив на одной платформе «Ураган» и «Смерч». Автоматизация стрельбы достигнет такого уровня, что установка сможет покидать позицию ещё до того, как снаряд достигнет цели. «Торнадо» сможет поражать цели как залпом, так и одиночными высокоточными ракетами, и по сути, станет универсальной тактической ракетной системой.

На авиационно-космическом салоне «МАКС-2007» планировалось продемонстрировать новую пусковую установку пакетного типа на базе четырёхосного полноприводного шасси «КАМАЗ» с 6 направляющими ракет вместо 12. Использование спецсистемы позволяет рассредоточенным расчётам вести скоординированный огонь. Основная цель модернизации — повысить мобильность комплекса за счёт снижения веса и габаритов. Предполагается, что это позволит расширить экспортные возможности[11].

Примечания

Ссылки

Wikimedia Foundation.
2010.

dic.academic.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
