MQ-1 Predator уходит на покой » Военное обозрение
В середине девяностых годов американские военно-воздушные силы впервые использовали в реальной операции новейший беспилотный летательный аппарат RQ-1 Predator. Через несколько лет такая техника стала не только выполнять разведывательные задачи, но и наносить удары по наземным целям. Тем не менее, время никого не щадит. Теперь «Предейтор» считается морально и физически устаревшим, и потому более не пригоден к службе. Несколько дней назад вооруженные силы США запустили процесс отказа от такой техники.В середине февраля военно-воздушные силы Соединенных Штатов сообщили о своих планах на ближайшее будущее в контексте парка техники. По официальным данным, командование приняло решение отказаться от одного из самых старых многоцелевых беспилотных летательных аппаратов, состоящих на вооружении. БПЛА General Atomics RQ/MQ-1 Predator давно перестал в полной мере отвечать предъявляемым требованиям, а кроме того, имеющаяся техника этого типа успела выработать ресурс. В связи с этим беспилотники следует снять с вооружения и заменить более совершенными изделиями.
Торжественная официальная церемония, в ходе которой «Предейторы» должны были попрощаться со службой, была запланирована на 9 марта. В указанный день на авиабазе Крик (шт. Невада) официальные лица провели самые настоящие проводы заслуженной, но устаревшей техники. Впрочем, приказ о снятии беспилотника с вооружения не предусматривает немедленное и одномоментное списание всех машин. Программа их вывода из эксплуатации будет реализована в течение нескольких месяцев, и потому в ближайшем будущем некоторые БПЛА будут продолжать службу.
Несмотря на ряд характерных проблем и неполное соответствие современным требованиям, MQ-1 будут эксплуатироваться до конца текущего года. Беспилотники продолжат полеты в районе Ближнего Востока, где совместно с другой техникой своего класса будут решать задачи разведки и нанесения ударов. Последний вылет намечен на декабрь 2018 года. После этого все оставшиеся в наличии аппараты будут списаны и возвращены на территорию США.
Отказываясь от устаревших БПЛА Predator, вооруженные силы США не остаются без необходимой техники, способной вести разведку с воздуха и наносить ракетно-бомбовые удары. Так, уже в феврале было объявлено, какая техника в дальнейшем возьмет на себя работу, пока выполняемую списываемыми MQ-1. Значительная часть разведывательных миссий теперь будет выполняться при помощи аппаратов Northrop Grumman RQ-4 Global Hawk, лишенных возможности несения вооружения. Авиационные удары станут задачей БПЛА General Atomics MQ-9 Reaper. Также без работы не останутся и аппараты MQ-1C Gray Eagle.
По официальным данным, списываемые беспилотники MQ-1 не планируется отправлять на утилизацию. Часть такой техники предполагается передать авиационным и военно-техническим музеям. Техника подобного рода пока не является самым частым экспонатом музеев, и можно представить, какой интерес для широкой публики представляют известнейшие беспилотные аппараты.
Машины, сохраняющие значительную часть ресурса, пойдут на хранение. В течение неопределенного времени им предстоит простаивать без дела на авиабазе Девис-Монтен (шт. Аризона) рядом с другими списанными или выведенными в резерв самолетами. Что будет дальше – пока не уточнялось. Впрочем, некоторые структуры США и других стран уже проявляют интерес к снимаемым с вооружения машинам.
Еще в феврале было объявлено, что определенный интерес к БПЛА MQ-1 проявляют американские военно-морские силы. Флот может быть заинтересован в приобретении некоторого количества разведывательно-ударных беспилотных аппаратов, в том числе списанных другими видами вооруженных сил. Конкретные планы по передаче снятых с вооружения ВВС «Предейторов» в части ВМС пока отсутствуют. Однако ранее утверждалось, что военачальники уже ищут возможность реализации подобных предложений.
Текущие планы Пентагона прямо говорят о том, что в истории БПЛА RQ/MQ-1 Predator рано ставить точку. Вполне возможно, что бывшие беспилотники военно-воздушных сил еще найдут применение в других структурах или иных странах. Впрочем, очевидно, что такая техника – даже при благоприятном исходе и продолжении эксплуатации – уже приближается к окончательному финалу своей «карьеры».
Напомним, история проекта, ныне известного как MQ-1, началась в январе 1994 года, когда американское военное ведомство заключило новый контракт с компанией General Atomics. В соответствии с этим документом, до середины 1996 года подрядчик должен был разработать новый проект, а также построить и испытать опытные образцы перспективного БПЛА. Новый проект носил рабочее название Predator. Также ему присвоили армейское обозначение RQ-1, указывавшее на разведывательные задачи. Проект основывался на некоторых уже существовавших наработках, и потому его создание не заняло много времени.
Первый полет БПЛА состоялся в начале июля 1994 года. За этим последовали летные испытания и доводка. В рамках опытно-конструкторских работ были подготовлены три комплекса, в состав каждого из которых входил один пункт управления и четыре беспилотника. В мае следующего года перспективная машина впервые смогла поработать в условиях, приближенных в реальным. Опытные образцы были задействованы в армейских учениях Roving Sands 1995. Аппараты успешно решали задачи разведки и помогали войскам бороться с условным противником. По результатам проверки в ходе учений было принято решение об отправке RQ-1 в горячую точку.
Начиная с 1995 года, аппараты «Предейтор» эксплуатировались на Балканах и регулярно выполняли разведывательные вылеты. Несмотря на определенные проблемы, прежде всего связанные с «детскими болезнями», техника показала себя самым лучшим образом. Ведение разведки с применением БПЛА отличалось достаточной простотой и удобством. По результатам эксплуатации в Югославии, новую технику рекомендовали к массовому производству и полномасштабной эксплуатации.
К началу двухтысячных годов компания General Atomics и смежные предприятия завершили работы по интеграции вооружения. Аппараты RQ-1 получили возможность несения и применения ракет «воздух-земля» AGM-114 Hellfire и AIM-92 Stinger. Однако максимальный взлетный вес чуть более 1 т позволял брать на борт не более 2-4 ракет, в зависимости от их типа. Несмотря на подобные ограничения, вооруженный Predator представлял большой интерес для военных.
К 2001 году включительно вооруженные силы и Центральное разведывательное управление успели получить 60 единиц RQ-1. Всего через несколько дней после терактов 11 сентября 2001 года эта техника вновь приступила к работе. Беспилотники использовались для ведения разведки и поиска объектов террористов в Афганистане. Сведения, собранные при помощи БПЛА, были использованы при организации операции Enduring Freedom – Afghanistan.

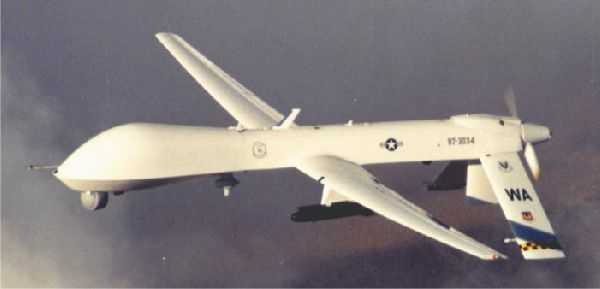

7 октября беспилотник с заводским номером «3034» впервые нанес удар по наземной цели. Он должен был уничтожить одного из главарей террористов. Поставленную задачу выполнить не удалось, но БПЛА наглядно показал свои возможности. На практике было подтверждено, что новейшие RQ-1 Predator способны не только следить за наземными объектами, но и уничтожать их.
Став разведывательно-ударной машиной, «Предейтор» более не соответствовал своему официальному обозначению. В связи с этим в 2002 году его переименовали в MQ-1. Ранние многофункциональные машины обозначались как MQ-1A, после появилась модификация MQ-1B с иным составом бортового оборудования. Следует отметить, что последнее обозначение могло приводить к путанице. В тот же период велась разработка проекта глубокой модернизации под названием MQ-1 Predator B. Впоследствии такой БПЛА получил собственное название MQ-9 Reaper, позволявшее без затруднений различать два аппарата.
По известным данным, в общей сложности было заказано и построено 360 беспилотных летательных аппаратов RQ/MQ-1 всех модификаций. Основным заказчиком такой техники были военно-воздушные силы США. Также несколько крупных контрактов были подписаны с ЦРУ. Со временем подразделения, эксплуатирующие беспилотники Predator, были сформированы и в составе Национальной гвардии.
Показав высокий потенциал в деле решения разведывательных и боевых задач, «Предейторы» заинтересовали военных зарубежных стран. Помимо США такую технику заказывали Италия, Турция, Объединенные Арабские Эмираты и Марокко. По понятным причинам, иностранные заказчики приобретали ограниченное количество БПЛА и сопутствующего оборудования. Как следствие, они не развертывали крупные соединения, эксплуатирующие специальную технику. Кроме того, некоторые экспортные контракты предусматривали передачу техники, не имеющей возможности применения вооружения.
Беспилотники Predator всех модификаций самым активным образом использовались в ходе всех локальных конфликтов последних лет. Американские военные и разведчики регулярно отправляли такую технику к предполагаемым позициям противника для получения новой информации или уничтожения указанных целей. За многие годы эксплуатации счет самолетовылетов пошел на десятки тысяч, а количество ракетных ударов ставило новые рекорды и тут же било их.
Естественно, не обходилось без потерь техники. Так, по официальным данным, из 60 беспилотников, состоявших на вооружении к началу войны в Афганистане, в течение нескольких следующих лет было потеряно 20. В общей сложности из 360 построенных машин при тех или иных обстоятельствах потеряли более 80. Нельзя не отметить, что гибель летательного аппарата ни разу не привела к травмам или смерти пилота, как это бывает с пилотируемой авиацией. Самой серьезной угрозой для операторов являлись взыскания за нарушение инструкций и потерю вверенной техники.
Любопытно, что даже потери изделий Predator оказали положительное влияние на дальнейшее развитие и применение БПЛА. Так, во время первых операций в Афганистане одной из главных причин гибели техники стало обледенение на больших высотах. В связи с этим во время ближайшей модернизации RQ-1 и MQ-1 получили антиобледенительную систему и средства защиты двигателя. Расследование прочих крушений позволяло усовершенствовать бортовое оборудование и наземные средства управления, а также разработать средства защиты от зенитных вооружений.
На протяжении 20 с лишним лет эксплуатации беспилотников Predator потери от огня противника почти отсутствовали. У большинства вооруженных формирований, являвшихся основными врагами США, попросту не было зенитных средств, способных поразить БПЛА на рабочей высоте. Однако подобные риски не исключались полностью. Так, несколько беспилотников были потеряны из-за применения третьей стороной зенитных или авиационных ракет.
В конце прошлого десятилетия Пентагону пришлось столкнуться со специфической проблемой. Передача видеосигнала с борта БПЛА на операторский пульт осуществлялась по незащищенному каналу. Это позволило иракским боевикам перехватывать данные и более точно определять, к каким объектам проявляют интерес американские военные. На компьютере, изъятом у одной из группировок, присутствовали записи видео общей продолжительностью около трех суток. Впрочем, были приняты меры, и с 2014 года все «Предейторы» передают видео по зашифрованному каналу.
Несмотря на полученные результаты и общий эффект, БПЛА RQ-1 / MQ-1 достаточно быстро перестали в полной мере устраивать своих хозяев. Так, уже в начале 2001 года состоялся первый полет глубоко модернизированного Predator B, ныне известного как MQ-9 Reaper. За счет самой серьезной переработки конструкции были увеличены полезная нагрузка и летно-технические данные. Теперь именно «Рипер» рассматривается в качестве замены для списываемых «Предейторов».
Одна из претензий к MQ-1 касалась не самой большой дальности полета – около 1100 км, что могло быть недостаточным для некоторых миссий. Эта проблема была решена в проекте MQ-1C Warrior / Gray Eagle. Первая машина этого типа поднялась в воздух в 2004 году, а через пять лет комплекс приняли на вооружение. Постоянно проходя модернизацию, «Грей Игл» сохраняет требуемые возможности, и потому может продолжать службу. К настоящему времени он уже успел частично заменить базовые MQ-1, и теперь ему предстоит стать не просто дополнением к существующей технике, но одной из основ разведывательно-ударной беспилотной группировки.
В середине девяностых годов новейшие БПЛА RQ-1 Predator показали, на что способна подобная техника и тем самым оказали самое серьезное влияние на дальнейшее развитие средств тактической разведки и нанесения ударов. Тем не менее, время этих машин уходит. Они уже выработали значительную часть ресурса и не в полной мере соответствуют требованиям армии. В течение нескольких следующих месяцев беспилотники должны будут покинуть свои ангары. Они отправятся в музеи и на хранение. Возможно, часть этой техники передадут новым эксплуатантам, но ВВС уже не планирует возвращать ее в строй.
По материалам сайтов:
https://defense.gov/
https://airforcetimes.com/
https://defensenews.com/
https://military.com/
http://nvo.ng.ru/
http://globalsecurity.org/
https://defenseindustrydaily.com/
topwar.ru
БПЛА RQ-1/MQ-1 «Предатор» | Военное оружие и армии Мира
БПЛА «Предатор» на сегодняшний день является, пожалуй, наиболее широко эксплуатируемым военным беспилотником. Без преувеличения можно сказать, что принятие его на вооружение стало одним из ключевых факторов формирования современного облика ВВС США и существенно изменило способ ведения боевых действий.
Прообразом для «Предатора» стал БПЛА «Гнат 750», разработанный фирмой «Дженерал Атомикс» в конце 1980-х годов. Успешный опыт применения этих беспилотников ЦРУ вызвал интерес к ним со стороны военных. В 1994 году фирма получила заказ от ВВС на разработку увеличенного варианта «Гнат 750», получившего обозначение RQ-1 «Предатор».
Аппарат имел мощное для столь небольшой машины разведывательное оборудование: оптоэлектронную систему AN/AAS-52 (две телекамеры и тепловизор) и миниатюрный радар AN/ZPQ-1 с синтезированной апертурой, предназначенный для обзора земной поверхности.
В июле 1995 года с целью снижения потерь своих войск американцы направили в район миротворческой операции в Боснии и Герцеговине три экспериментальных образца БПЛА RQ-1. Взлетая с авиабазы в Албании, арендованной ЦРУ, «Предаторы» по целеуказанию с самолетов-разведчиков U-2R и J-STARS направлялись на транспортные потоки в районах проведения той или иной акции миротворческих сил, на стыки дислокации частей миротворцев и т.п.
В течение года эти БПЛА выполнили более 530 разведывательных полетов, проведя в воздухе над Боснией почти 2500 часов, передавая на наземные пункты управления разведывательную информацию в реальном масштабе времени, что поддержало наземные операции против боснийских сербов.
КАК ЭТО РАБОТАЕТ
Доставка БПЛА RQ-1/MQ-1 в район применения осуществляется транспортными самолетами. Поскольку «Предатор» имеет довольно значительные размеры, для перевозки он разбирается на 6 узлов, которые упаковывают в специальные контейнеры. Вместе с БПЛА на передовую базу доставляют станцию ретрансляции спутниковых сигналов, смонтированную в стандартном 20-футовом (6,1 -м) контейнере. Для базирования «Предатору» требуется ВПП с твердым покрытием длиной 1500 м и шириной 40 м. На передовой базе обслуживающий персонал собирает БПЛА, а также обеспечивает его подготовку к полетам, взлет и посадку. Операторы, непосредственно управляющие беспилотниками, остаются в США. Они осуществляют управление способом, знакомым многим по компьютерным играм: посредством джойстика, следя за обстановкой на экране. Сменяя друг друга, операторы без проблем обеспечивают полет «Предатора» в течение суток и даже более (максимальная продолжительность полета, достигнутая к настоящему времени, составляет 40 часов 5 минут). Разведывательная информация с БПЛА передается без задержек, в режиме реального времени, что существенно повышает эффективность ее реализации.
УБИЙЦА ТЕРРОРИСТОВ
Способность RQ-1 обнаруживать малоразмерные цели вызвала у военных искушение сразу же их поражать: ведь пока по сигналам с «Предатора» на цель наводились ударные силы, та вполне могла скрыться. Под крылом у БПЛА появились узлы для подвески вооружения. Правда, небольшая полезная нагрузка вынудила ограничить его состав всего лишь парой ПТУР AGM-114 «Хеллфайр» с лазерным наведением. 21 февраля 2001 года были проведены первые пуски ракет с БПЛА, а в феврале 2002 года «Хеллфайр» впервые был применен с «Предатора» в боевых условиях в Афганистане. Установка вооружения на «Предаторе» отразилась на его обозначении: из разведчика RQ-1 он стал многоцелевым MQ-1.
Типичными целями для MQ-1 являются малоразмерные подвижные объекты — автомобили. Также могут поражаться отдельные строения и прочие подобные цели. К настоящему времени жертвами «Предаторов» стало несколько руководителей «Аль-Каиды» и других террористических организаций. Вместе с тем отмечены случаи гибели гражданских лиц из-за нанесения ударов по ошибочно опознанным целям. Это вызывает вполне закономерные протесты со стороны тех стран (прежде всего Пакистана), граждане которых страдают от подобных действий американских военных.
К настоящему времени изготовлено около 360 «Предаторов».
Наиболее крупным оператором RQ-1/MQ-1 являются ВВС США (3-я эскадрилья спецназначения, 6-я, 11-я, 15-я, 17-я, 18-я разведывательные эскадрильи, а также ряд частей Национальной гвардии).
С 2009 года БПЛА MQ-1C поступают на вооружение армии США (авиабригада 1-й пехотной дивизии). «Предаторы» также экспортированы в Италию, Турцию, Марокко, ОАЭ.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RQ-1/MQ-1 «ПРЕДАТОР»
- Тип: многоцелевой БПЛА
- Двигатель: ПД «Ротакс» 914F мощностью 115 л. с.
- Размеры, м:
длина: 8,2
высота: 2,1
размах крыла: 16,8 - Вес, кг:
пустого: 512
взлетный: 1020 - Технические характеристики:
максимальная скорость, км/ч: 215
продолжительность полета, ч: более 20 (максимальная — до 40) - Вооружение: 2 ПТУР «Хеллфайр»
warfor.me
НЕВСКИЙ БАСТИОН, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН
БЕСПИЛОТНЫЙ АВИАЦИОННЫЙ КОМПЛЕКС RQ-1 PREDATOR
Cамый известный сегодня беспилотный авиационный комплекс, безусловно, RQ-1 Predator (»Хищник»). Фирма General Atomics Aeronautical Systems, Inc (GA-ASI) в своих материалах называет Predator «единственным успешным проектом в области беспилотной авиации за десятилетия».
БЛА RQ-1 Predator способен длительное время находиться в воздухе на средних высотах и вести наблюдение и разведку земной поверхности. Наблюдение и разведка осуществляются с помощью радиолокационной станции с синтезированной апертурой, видеокамер или тепловизионной системы (Forward Looking Infra-Red – FLIR).
В январе 1994 года с компанией General Atomics Aeronautical Systems в рамках программы создания средневысотного БЛА был подписан соответствующий контракт. Первый полет был совершен уже в 1994 году, серийное производство было начато в августе 1997 года.
Компания General Atomics является головным разработчиком системы. Компания Versatron / Wescam ответственна за электронно-оптическую систему, Northrop Grumman – за радиолокатор с синтезированной апертурой, L3 Communication за системы передачи данных, Boeing – за рабочие станции управления, контроля и планирования боевой задачи.
В феврале 2001 года на авиабазе ВВС США Неллис впервые были выполнены испытательные пуски противотанковых ракет (ПТУР) AGM-114 «Хеллфайр» с борта БПЛА «Predator». «Хищник» может вооружаться двумя ПТУР (по одной под каждым крылом).
Наведение на цель производится с помощью штатного лазерного целеуказателя. Фирма GA-ASI работает над следующим поколением беспилотных самолётов Predator, которое получило название Predator B (MQ-9 Reaper), с более высокими характеристиками, массу целевой нагрузки планируется увеличить до 300 кг, а максимальную высоту полёта — до 13700 метров, скорость Predator B будет превышать 400 км/ч, а максимальная продолжительность полёта 24 ч.
В мае 1998 года компания General Atomics подписала контракт на модернизацию БЛА Predator с целью расширения возможностей его систем, включая разработку системы следования рельефу местности (с целью обеспечения скрытности полета), улучшение системы спутниковой связи и боевой поддержки. Модернизация предусматривала также установку двигателя с турбонаддувом, что обеспечило большую высотность, а также новую антиобледенительную систему, обеспечивающую круглогодичную эксплуатацию. Модернизированный Predator В (MQ-9 Reaper Hunter/Killer) участвовал в боевых операциях на Балканах в апреле 2001 года.
Потолок БЛА Predator В – 15,000 метров, максимальный вес полезного груза, размещаемого внутри аппарата – 364 кг, груз на внешней подвеске – 1362 кг. Predator B испытан с противотанковыми ракетами Hellfire II и может нести их до 14 штук. БЛА способен также нести бомбы GBU-12 и EGBU-12, а также 230 килограмовые корректируемые бомбы GBU-38 JDAM (Joint Direct Attack Munition). На MQ-9 установлен радиолокатор с синтезированной апертурой General Atomics Lynx SAR (Synthetic Aperture Radar). Predator испытан с системой передачи данных (Tactical Common Datalink – TCDL) компании L-3 Communications.
В ВВС США уже поставлено свыше 125 аппаратов. 6 аппаратов находятся в обслуживании у итальянских ВВС. С января 2005 года итальянцы эксплуатируют свою систему в Ираке. Начиная с 1995 года ВВС США применяют Predator в Боснии, Афганистане и Ираке. Общий налет там составил 10,000 часов. Об исходной боевой готовности (Initial Operating Capability – IOC) MQ-1 Predator американские ВВС дали заключение в феврале 2005 года.
В 2009 году общий налет беспилотных летательных аппаратов типа Predator, стоящих на вооружении ВВС США , достиг полумиллиона часов. По состоянию на начало 2009 года на территории Ирака и Афганистана одновременно использовалось более тридцати беспилотных летательных аппаратов MQ-1B Predator. В марте 2010 года суммарный налёт MQ-1B Predator в ВВС США достиг 700 000 часов.
По состоянию на 2011 год было построено 360 БПЛА (285 RQ-1 и 75 MQ-1). Стоимость каждого БПЛА составляет $4,03 млн.
По заявлению американских военных, к 16 марта 2009 года было потеряно 70 MQ-1/RQ-1 Predator, из них 4 были сбиты, 11 потеряны в ходе боевых действий по иным причинам и 55 были потеряны в результате отказа оборудования, ошибки пилота и по иным причинам. По другим данным, по состоянию на 18 января 2010 года ВВС США потеряли 58 MQ-1/RQ-1 Predator
Разведывательные беспилотники RQ-1 Predator XP являются экспортной версией многоцелевых БПЛА RQ-1 Predator производства General Atomics. Аппарат оснащен системой наблюдения и разведки, среди которых электронно-оптические датчики и инфракрасные камеры. RQ-1 Predator развивает скорость до 217 километров в час и может преодолевать до 740 километров. Автономность аппарата достигает 24 часов, а грузоподъемность — 204 килограммов.
ОАЭ в ходе международной оружейной выставки IDEX-2013 в Абу-Даби подписали контракт с арабской компанией International Golden Group на поставку разведывательных беспилотников RQ-1 Predator XP произведенных в США. Сумма контракта составила 197 миллионов долларов США.
Глава казахстанского государственного оборонно-промышленного холдинга АО «НК «Казахстан Инжиниринг» Болат Смогулов заявил, что с конца 2014 года это объединение начнет сборку для вооруженных сил Казахстана американских разведывательных беспилотных летательных аппаратов General Atomics Predator XP класса MALE. Сборка будет осуществляться на специально построенном предприятии в аэропорту Астаны.
«Казахстан Инжиниринг» подписал меморандум о взаимопонимании с General Atomics в мае 2014 года. Этот меморандум сопровождался подписанием соглашения с General Atomics Systems Integration (оборонно-аэрокосмическим подразделением General Atomics) относительно предоставления одного БЛА Predator XP для проведения испытаний и оценки в Казахстане.
Компания «Дженерал атомикс аэронотикал системз инк.» (General Atomics Aeronautical Systems, Inc – GA-ASI) в ходе международного авиасалона «Фарнборо-2014» объявила об успешном проведении первых летных испытаний БЛА «Предейтор-XP».
Полет состоялся 27 июня 2014 года на аэродроме «Касл Дом» (Castle Dome), расположенном на испытательном полигона СВ США «Юма» в Аризоне. Начало летных испытаний является важным промежуточным этапом в рамках программы создания «Предейтор-XP», предназначенного для зарубежных заказчиков. В настоящее время компания работает над созданием сборочной линии БЛА в ожидании новых экспортных заказов.
МОДИФИКАЦИИ
• RQ-1 — разведывательный БПЛА
• RQ-1 Predator XP — экспортная разведывательная модификация, лишенная возможности нести вооружение.[20] В 2010 году Predator XP прошел сертификацию для гражданского рынка. Минимальная стоимость данного БПЛА составляет около $5 млн.
• MQ-1 — ударный БПЛА
• MQ-1A Predator — первая модификация ударного БПЛА
• MQ-1B Predator — модернизированный ударный БПЛА
• MQ-1C Grey Eagle — глубокая модернизация MQ-1: установлен новый двигатель, увеличены размах крыла и полезная нагрузка
ХАРАКТЕРИСТИКИ
Масса, кг
• пустого: 512
• максимальная взлетная: 1020
Размах крыла, м: 14,84
Длина самолета, м: 8,23
Высота, м: 2,21
Тип двигателя: 1 x ПД Rotax 914 UL
Мощность, л.с.: 105
Максимальная скорость, км/ч: 217
Крейсерская скорость, км/ч: 110—130
Дальность полета, км: 740
Продолжительность полета, ч
• нормальная более: 20
• максимальная: 40
Практический потолок, м: 7920
Источники: ru.wikipedia.org, military-informer.narod.ru, www.airwar.ru, lenta.ru, vpk.name, aircraft.at.ua, ЦАМТО и др.
БЕСПИЛОТНЫЙ АВИАЦИОННЫЙ КОМПЛЕКС RQ-1 PREDATOR. НОВОСТИ 2014-2018
БЕСПИЛОТНЫЙ ЛЕТАТЕЛЬНЫЙ АППАРАТ MQ-1C GRAY EAGLE (США)
БЕСПИЛОТНЫЙ ЛЕТАТЕЛЬНЫЙ АППАРАТ MQ-9 REAPER (США)
nevskii-bastion.ru
RQ/MQ-1 Predator уходит на покой
В середине 90-х годов американские военно-воздушные силы впервые использовали в реальной операции новейший беспилотный летательный аппарат RQ-1 Predator. Через несколько лет такая техника стала не только выполнять разведывательные задачи, но и наносить удары по наземным целям. Тем не менее, время никого не щадит. Теперь «Предейтор» считается морально и физически устаревшим, и потому более не пригоден к службе. Несколько дней назад вооруженные силы США запустили процесс отказа от такой техники.
В середине февраля военно-воздушные силы Соединенных Штатов сообщили о своих планах на ближайшее будущее в контексте парка техники. По официальным данным, командование приняло решение отказаться от одного из самых старых многоцелевых беспилотных летательных аппаратов, состоящих на вооружении. БПЛА General Atomics RQ/MQ-1 Predator давно перестал в полной мере отвечать предъявляемым требованиям, а кроме того, имеющаяся техника этого типа успела выработать ресурс. В связи с этим беспилотники следует снять с вооружения и заменить более совершенными изделиями.
Торжественная официальная церемония, в ходе которой «Предейторы» должны были попрощаться со службой, была запланирована на 9 марта. В указанный день на авиабазе Крик (шт. Невада) официальные лица провели самые настоящие проводы заслуженной, но устаревшей техники. Впрочем, приказ о снятии беспилотника с вооружения не предусматривает немедленное и одномоментное списание всех машин. Программа их вывода из эксплуатации будет реализована в течение нескольких месяцев, и потому в ближайшем будущем некоторые БПЛА будут продолжать службу.
Несмотря на ряд характерных проблем и неполное соответствие современным требованиям, MQ-1 будут эксплуатироваться до конца текущего года. Беспилотники продолжат полеты в районе Ближнего Востока, где совместно с другой техникой своего класса будут решать задачи разведки и нанесения ударов. Последний вылет намечен на декабрь 2018 года. После этого все оставшиеся в наличии аппараты будут списаны и возвращены на территорию США.
Отказываясь от устаревших БПЛА Predator, вооруженные силы США не остаются без необходимой техники, способной вести разведку с воздуха и наносить ракетно-бомбовые удары. Так, уже в феврале было объявлено, какая техника в дальнейшем возьмет на себя работу, пока выполняемую списываемыми MQ-1. Значительная часть разведывательных миссий теперь будет выполняться при помощи аппаратов Northrop Grumman RQ-4 Global Hawk, лишенных возможности несения вооружения. Авиационные удары станут задачей БПЛА General Atomics MQ-9 Reaper. Также без работы не останутся и аппараты MQ-1C Gray Eagle.
По официальным данным, списываемые беспилотники MQ-1 не планируется отправлять на утилизацию. Часть такой техники предполагается передать авиационным и военно-техническим музеям. Техника подобного рода пока не является самым частым экспонатом музеев, и можно представить, какой интерес для широкой публики представляют известнейшие беспилотные аппараты.
Машины, сохраняющие значительную часть ресурса, пойдут на хранение. В течение неопределенного времени им предстоит простаивать без дела на авиабазе Девис-Монтен (шт. Аризона) рядом с другими списанными или выведенными в резерв самолетами. Что будет дальше – пока не уточнялось. Впрочем, некоторые структуры США и других стран уже проявляют интерес к снимаемым с вооружения машинам.
Еще в феврале было объявлено, что определенный интерес к БПЛА MQ-1 проявляют американские военно-морские силы. Флот может быть заинтересован в приобретении некоторого количества разведывательно-ударных беспилотных аппаратов, в том числе списанных другими видами вооруженных сил. Конкретные планы по передаче снятых с вооружения ВВС «Предейторов» в части ВМС пока отсутствуют. Однако ранее утверждалось, что военачальники уже ищут возможность реализации подобных предложений.
Текущие планы Пентагона прямо говорят о том, что в истории БПЛА RQ/MQ-1 Predator рано ставить точку. Вполне возможно, что бывшие беспилотники военно-воздушных сил еще найдут применение в других структурах или иных странах. Впрочем, очевидно, что такая техника – даже при благоприятном исходе и продолжении эксплуатации – уже приближается к окончательному финалу своей «карьеры».
Напомним, история проекта, ныне известного как MQ-1, началась в январе 1994 года, когда американское военное ведомство заключило новый контракт с компанией General Atomics. В соответствии с этим документом, до середины 1996 года подрядчик должен был разработать новый проект, а также построить и испытать опытные образцы перспективного БПЛА. Новый проект носил рабочее название Predator. Также ему присвоили армейское обозначение RQ-1, указывавшее на разведывательные задачи. Проект основывался на некоторых уже существовавших наработках, и потому его создание не заняло много времени.
Первый полет БПЛА состоялся в начале июля 1994 года. За этим последовали летные испытания и доводка. В рамках опытно-конструкторских работ были подготовлены три комплекса, в состав каждого из которых входил один пункт управления и четыре беспилотника. В мае следующего года перспективная машина впервые смогла поработать в условиях, приближенных в реальным. Опытные образцы были задействованы в армейских учениях Roving Sands 1995. Аппараты успешно решали задачи разведки и помогали войскам бороться с условным противником. По результатам проверки в ходе учений было принято решение об отправке RQ-1 в горячую точку.
Начиная с 1995 года, аппараты «Предейтор» эксплуатировались на Балканах и регулярно выполняли разведывательные вылеты. Несмотря на определенные проблемы, прежде всего связанные с «детскими болезнями», техника показала себя самым лучшим образом. Ведение разведки с применением БПЛА отличалось достаточной простотой и удобством. По результатам эксплуатации в Югославии, новую технику рекомендовали к массовому производству и полномасштабной эксплуатации.
К началу двухтысячных годов компания General Atomics и смежные предприятия завершили работы по интеграции вооружения. Аппараты RQ-1 получили возможность несения и применения ракет «воздух-земля» AGM-114 Hellfire и AIM-92 Stinger. Однако максимальный взлетный вес чуть более 1 т позволял брать на борт не более 2-4 ракет, в зависимости от их типа. Несмотря на подобные ограничения, вооруженный Predator представлял большой интерес для военных.
К 2001 году включительно вооруженные силы и Центральное разведывательное управление успели получить 60 единиц RQ-1. Всего через несколько дней после терактов 11 сентября 2001 года эта техника вновь приступила к работе. Беспилотники использовались для ведения разведки и поиска объектов террористов в Афганистане. Сведения, собранные при помощи БПЛА, были использованы при организации операции Enduring Freedom – Afghanistan.
7 октября 2001 года беспилотник с заводским номером «3034» впервые нанес удар по наземной цели. Он должен был уничтожить одного из главарей террористов. Поставленную задачу выполнить не удалось, но БПЛА наглядно показал свои возможности. На практике было подтверждено, что новейшие RQ-1 Predator способны не только следить за наземными объектами, но и уничтожать их.
Став разведывательно-ударной машиной, «Предейтор» более не соответствовал своему официальному обозначению. В связи с этим в 2002 году его переименовали в MQ-1. Ранние многофункциональные машины обозначались как MQ-1A, после появилась модификация MQ-1B с иным составом бортового оборудования. Следует отметить, что последнее обозначение могло приводить к путанице. В тот же период велась разработка проекта глубокой модернизации под названием MQ-1 Predator B. Впоследствии такой БПЛА получил собственное название MQ-9 Reaper, позволявшее без затруднений различать два аппарата.
По известным данным, в общей сложности было заказано и построено 360 беспилотных летательных аппаратов RQ/MQ-1 всех модификаций. Основным заказчиком такой техники были военно-воздушные силы США. Также несколько крупных контрактов были подписаны с ЦРУ. Со временем подразделения, эксплуатирующие беспилотники Predator, были сформированы и в составе Национальной гвардии.
Показав высокий потенциал в деле решения разведывательных и боевых задач, «Предейторы» заинтересовали военных зарубежных стран. Помимо США такую технику заказывали Италия, Турция, Объединенные Арабские Эмираты и Марокко. По понятным причинам, иностранные заказчики приобретали ограниченное количество БПЛА и сопутствующего оборудования. Как следствие, они не развертывали крупные соединения, эксплуатирующие специальную технику. Кроме того, некоторые экспортные контракты предусматривали передачу техники, не имеющей возможности применения вооружения.
Беспилотники Predator всех модификаций самым активным образом использовались в ходе всех локальных конфликтов последних лет. Американские военные и разведчики регулярно отправляли такую технику к предполагаемым позициям противника для получения новой информации или уничтожения указанных целей. За многие годы эксплуатации счет самолетовылетов пошел на десятки тысяч, а количество ракетных ударов ставило новые рекорды и тут же било их.
Естественно, не обходилось без потерь техники. Так, по официальным данным, из 60 беспилотников, состоявших на вооружении к началу войны в Афганистане, в течение нескольких следующих лет было потеряно 20. В общей сложности из 360 построенных машин при тех или иных обстоятельствах потеряли более 80. Нельзя не отметить, что гибель летательного аппарата ни разу не привела к травмам или смерти пилота, как это бывает с пилотируемой авиацией. Самой серьезной угрозой для операторов являлись взыскания за нарушение инструкций и потерю вверенной техники.
Любопытно, что даже потери изделий Predator оказали положительное влияние на дальнейшее развитие и применение БПЛА. Так, во время первых операций в Афганистане одной из главных причин гибели техники стало обледенение на больших высотах. В связи с этим во время ближайшей модернизации RQ-1 и MQ-1 получили антиобледенительную систему и средства защиты двигателя. Расследование прочих крушений позволяло усовершенствовать бортовое оборудование и наземные средства управления, а также разработать средства защиты от зенитных вооружений.
На протяжении 20 с лишним лет эксплуатации беспилотников Predator потери от огня противника почти отсутствовали. У большинства вооруженных формирований, являвшихся основными врагами США, попросту не было зенитных средств, способных поразить БПЛА на рабочей высоте. Однако подобные риски не исключались полностью. Так, несколько беспилотников были потеряны из-за применения третьей стороной зенитных или авиационных ракет.
В конце прошлого десятилетия Пентагону пришлось столкнуться со специфической проблемой. Передача видеосигнала с борта БПЛА на операторский пульт осуществлялась по незащищенному каналу. Это позволило иракским боевикам перехватывать данные и более точно определять, к каким объектам проявляют интерес американские военные. На компьютере, изъятом у одной из группировок, присутствовали записи видео общей продолжительностью около трех суток. Впрочем, были приняты меры, и с 2014 года все «Предейторы» передают видео по зашифрованному каналу.
Несмотря на полученные результаты и общий эффект, БПЛА RQ-1 / MQ-1 достаточно быстро перестали в полной мере устраивать своих хозяев. Так, уже в начале 2001 года состоялся первый полет глубоко модернизированного Predator B, ныне известного как MQ-9 Reaper. За счет самой серьезной переработки конструкции были увеличены полезная нагрузка и летно-технические данные. Теперь именно «Рипер» рассматривается в качестве замены для списываемых «Предейторов».
Одна из претензий к MQ-1 касалась не самой большой дальности полета – около 1100 км, что могло быть недостаточным для некоторых миссий. Эта проблема была решена в проекте MQ-1C Warrior / Gray Eagle. Первая машина этого типа поднялась в воздух в 2004 году, а через пять лет комплекс приняли на вооружение. Постоянно проходя модернизацию, «Грей Игл» сохраняет требуемые возможности, и потому может продолжать службу. К настоящему времени он уже успел частично заменить базовые MQ-1, и теперь ему предстоит стать не просто дополнением к существующей технике, но одной из основ разведывательно-ударной беспилотной группировки.
В середине девяностых годов новейшие БПЛА RQ-1 Predator показали, на что способна подобная техника и тем самым оказали самое серьезное влияние на дальнейшее развитие средств тактической разведки и нанесения ударов. Тем не менее, время этих машин уходит. Они уже выработали значительную часть ресурса и не в полной мере соответствуют требованиям армии. В течение нескольких следующих месяцев беспилотники должны будут покинуть свои ангары. Они отправятся в музеи и на хранение. Возможно, часть этой техники передадут новым эксплуатантам, но ВВС уже не планирует возвращать ее в строй.
По материалам сайтов:
— https://defense.gov/
— https://airforcetimes.com/
— https://defensenews.com/
— https://military.com/
— http://nvo.ng.ru/
— http://globalsecurity.org/
— https://defenseindustrydaily.com/
/Кирилл Рябов, topwar.ru/
army-news.ru
MQ-1B Predator
Predator переводится, как Хищник.
Средневысотный телеуправляемый беспилотник. Первоначально разведывательный (RQ-1), позднее был модифицирован до многоцелевого (MQ-1). Выпускаются модификации: RQ-1A, RQ-1K, RQ-1B, RA-1L, MQ-1A, MQ-1B, Predator XP, MQ-1C Grey Eagle.
Выпускается в составе комплексов: 4 беспилотника и наземная станция управления.
Беспилотник не оснащен технологией Stealth, а потому не предназначен для ведения боевых действий против стран, где ПВО и ВВС отсутствуют или устарели.
Применялся в операциях США в Афганистане, Пакистане, Ираке (один был сбит иракским МИГ-25, два — иракским ПВО), Йемене, Ливии, Сомали, Сирии, Филиппинах.
Predator лицензирован для продаж в Египет, Марокко, Саудовскую Аравию и Объединенные Арабские Эмираты. Кроме США, Хищники стоят на вооружении ВВС Италии, Турции, Объединенных Арабских Эмиратов, Марокко.
В 2017 году ВВС США объявили о решении отказаться от использования беспилотников MQ-1B Predator в начале 2018 года.
Внешний вид
MQ-1 Predator
Видео
Производитель
General Atomics Aeronautical Systems, США
Статус
В 2017 году ВВС США объявили о решении отказаться от использования беспилотников MQ-1B Predator в начале 2018 года.
2015. Беспилотник RQ-1/MQ-1 выпускается уже 10 лет подряд, произведено 360 моделей (285 RQ-1 и 75 MQ-1). За период с 1996 по 2015 года ВВС США по официальным данным закупили 269 беспилотников Predator. Большинство из них вышли из строя или были утрачены по различным причинам. Кроме ВВС США, беспилотник использует также ЦРУ. Дальнейшим развитием MQ-1B стал дрон MQ-9 Reaper.
2002. Были проведены испытания запуска с RQ-1 мини-беспилотников Finder. Два таких беспилотника могут помещаться под крыльями RQ-1.
2001. Если до 2001 года выпускалась только модификация RQ-1 (без вооружения), то с 2001 года начался выпуск отдельных моделей с вооружением на борту, как MQ-1, с 2 ракетами AGM-114 Hellfire воздух-земля. Также может быть вооружен 2 или 4 ракетами AIM-92 Stinger, 6 ракетами Griffin воздух-земля.
1994.07.03 Первый полет
Краткая спецификация
Тип: самолетного типа
Длина: 8.22 м
Размах крыльев: 14.8 м, есть модификация 16.84 м
Высота: 2.1 м
Вес без горючего и полезной нагрузки: 512 кг
Максимальный взлетный вес: 1020 кг
Беспосадочный полет: от 14 часов до 24 часов
Дальность действия: 675-1100 км
Потолок высоты: 7620 м
Взлет и посадка: на ВВП длиной не менее 1500 м.
Силовая установка: 1 двигатель Rotax 914F турбированный 4-х цилиндровый двигатель, 86 кВт
Максимальная скорость: 217 км/ч, круизная 130-165 км/ч
Бортовой локатор: с синтезированной апертурой антенны (0.3 м разрешение)
ТВ-камеры DLTV
ИК-система
Лазерный дальномер-целеуказатель
Аппаратура РТР/РЭБ
Оценочная стоимость: $4-4.5 млн ; один полет — порядка $3 тыс. или более.
Новости
В 2017 году ВВС США объявили о решении отказаться от использования беспилотников MQ-1B Predator в начале 2018 года.
2015.10.11 Сообщается, что беспилотники MQ-1 замечены в Краматорске, Украина в количестве 3 экземпляра. / dialog.ua.
2015.09.08 Дроны ВВС США MQ-1 Predator на этой неделе будут летать не только над Латвией, но и над Эстонией.
2015.05.21 Lockheed Martin’s Skunk Works Is Cooking Up a Revolution in Drone Technology.
+ +
robotrends.ru
MQ-1 Predator — это… Что такое MQ-1 Predator?
MQ-1 Predator (англ. Хищник) — американский разведывательный и ударный беспилотный летательный аппарат производства General Atomics.
Первый полёт состоялся в 1994 году. Состоит на вооружении ВВС США. Активно применяется в данный момент на территории Ирака и Афганистана.
3 марта 2011 года ВВС США получили последний из заказанных MQ-1 Predator. MQ-1 больше не будет поступать на вооружение — БПЛА будут постепенно заменяться новыми MQ-9 Reaper.[7]
По состоянию на 2011 год было построено 360 БПЛА (285 RQ-1 и 75 MQ-1).[8] Стоимость каждого БПЛА составляет $4,03 млн.[9]
История создания
В феврале 2001 года на авиабазе ВВС США Неллис впервые были выполнены испытательные пуски противотанковых ракет (ПТУР) AGM-114 «Хеллфайр» с борта БПЛА «Predator». «Хищник» может вооружаться двумя ПТУР (по одной под каждым крылом).
Наведение на цель производится с помощью штатного лазерного целеуказателя. Фирма GA-ASI работает над следующим поколением беспилотных самолётов Predator, которое получило название Predator B (MQ-9 Reaper), с более высокими характеристиками, массу целевой нагрузки планируется увеличить до 300 кг, а максимальную высоту полёта — до 13700 метров, скорость Predator B будет превышать 400 км/ч, а максимальная продолжительность полёта 24 ч.
В 2009 году общий налет беспилотных летательных аппаратов типа Predator, стоящих на вооружении ВВС США, достиг полумиллиона часов.[10] По состоянию на начало 2009 года на территории Ирака и Афганистана одновременно использовалось более тридцати беспилотных летательных аппаратов MQ-1B Predator.[10] В марте 2010 года суммарный налёт MQ-1B Predator в ВВС США достиг 700 000 часов.[11]
В США запущена в мелкосерийное производство следующая модификация MQ-1C Grey Eagle. Пентагон уже оплатил 399 миллионов долларов американской фирме General Atomics для запуска производства.[12]
В 2010 году на компанию Netezza подала в суд фирма Intelligent Integration Systems. Истец утверждает, что Netezza при выполнении работы для государственного заказчика незаконно использовала продукты Geospatial Toolkit и Extended SQL Toolkit, принадлежащие IISi. Согласно документам представленными IISi, Netezza использовала взломанные версии программ. Истец заявляет о том, что из-за ограниченной функциональности взломанного программного пакета пострадали некоторые функции беспилотника, связанные с позиционированием на местности. Так, ошибка при определении координат может составлять 12 метров, что может быть критично на некоторых режимах полета, при взлете и особенно при посадке.
В сентябре 2011 года в результате нанесённого БПЛА Predator ракетного удара был убит радикальный исламский проповедник и предполагаемый лидер ячейки террористической организации Аль-Каида на Аравийском полуострове Анвар аль-Авлаки[13].
Конструкция
Беспилотные самолёты «Predator» собраны из унифицированных авиационных механических, электрических и радиоэлектронных узлов, применяемых на пилотируемых самолётах. Благодаря такому подходу удалось создать надёжный летательный аппарат. Бортовое оборудование состоит из радиолокационной станции с синтезированной апертурой антенны (разрешение 0,3 м), двух цветных телевизионных камер DLTV, ИК-системы с шестью полями зрения, лазерного дальномера-целеуказателя и аппаратуры РТР/РЭБ. Оптоэлектронные средства размещены в шарообразном обтекателе.
Потери
По заявлению американских военных, к 16 марта 2009 года было потеряно 70 MQ-1/RQ-1 Predator, из них 4 были сбиты, 11 потеряны в ходе боевых действий по иным причинам и 55 были потеряны в результате отказа оборудования, ошибки пилота и по иным причинам[14].
По другим данным, по состоянию на 18 января 2010 года ВВС США потеряли 58 MQ-1/RQ-1 Predator.[15].
Развёрнутая информация имеется о следующих потерях БПЛА этого типа:
Модификации
- RQ-1 — разведывательный БПЛА
- RQ-1 Predator XP — экспортная разведывательная модификация, лишенная возможности нести вооружение.[28] В 2010 году Predator XP прошел сертификацию для гражданского рынка. Минимальная стоимость данного БПЛА составляет около $5 млн.[29]
- MQ-1 — ударный БПЛА
- MQ-1A Predator — первая модификация ударного БПЛА
- MQ-1B Predator — модернизированный ударный БПЛА
- MQ-1C Grey Eagle — глубокая модернизация MQ-1: установлен новый двигатель, увеличены размах крыла и полезная нагрузка
ТТХ MQ-1

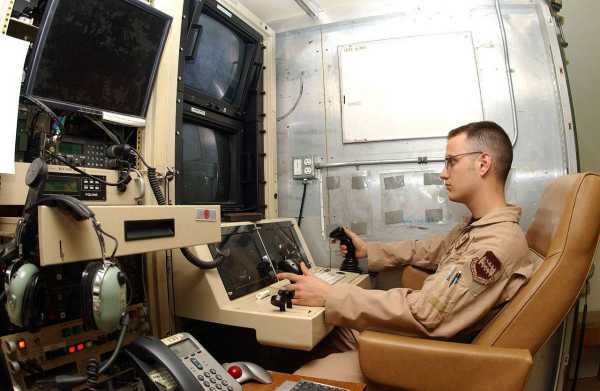

Оператор БПЛА на авиабазе Балад (лагерь «Анаконда»), Ирак, 20 апреля 2005 г.- Размах крыла, м: 14,84
- Длина самолета, м: 8,23
- Высота, м: 2,21
- Масса, кг
- пустого: 512[30]
- максимальная взлетная: 1020
- Тип двигателя: 1 x ПД Rotax 914 UL
- Мощность, л.с.: 105
- Максимальная скорость, км/ч: 217
- Крейсерская скорость, км/ч: 110—130
- Дальность полета, км: 740
- Продолжительность полета, ч
- нормальная более: 20
- максимальная: 40
- Практический потолок, м: 7920
На вооружении
См. также
Hermes 900[33] | Heron 1[34] | MQ-1B Predator[35] | MQ-1C Grey Eagle[36] | Дозор-600[37] (прототип) | |
---|---|---|---|---|---|
Внешний вид | |||||
Принят на вооружение, год | 2011 | 2007 | 2005 | 2008 | — |
Максимальная взлётная масса, кг | 970 | 1250 | 1020 | 1450 | 720 |
Масса пустого, кг | н/д | н/д | 512 | н/д | н/д |
Масса полезной нагрузки, кг | 300 | 250 | 204 | 260+225 | 120 |
Размах крыла, м | 15,3[38] | 16,6 | 16,8[сн 1] | 17,0 | 12,0 |
Длина, м | 8,3[39] | 8,5 | 8,2 | 8,5 | 7,0 |
Высота, м | н/д | 2,3 | 2,1 | 2,1 | 2,5 |
Практический потолок, м | 9150 | 9150 | 7600 | 8850 | 7500 |
Крейсерская скорость, км/ч | 110—145[40] | 110—150 | 130 | н/д | 120—150 |
Максимальная скорость, км/ч | 220 | 220 | 215 | 250 | 210 |
Практическая дальность, км | 1500 | н/д | 1200 | н/д | н/д |
Продолжительность полета, ч | 36 | 20-45 | 40 | 30 | 24 |
Тип двигателя | 1 х Rotax 914 F | 1 х Rotax 914 F | 1 х Rotax 914 F | 1 x Thielert Centurion 1.7 | 1 х Rotax 914 F |
Мощность двигателя, л.с. | 115[41] | 115 | 115 | 135 | 115 |
Вооружение | опция | опция | 2 х ПТУР «Хеллфайр» | 4 х ПТУР «Хеллфайр» | опция |
Стоимость БПЛА | н/д | н/д | $4,03 млн | $8,0 млн | н/д |
Стоимость комплекса | н/д | н/д | $20,0 млн[сн 2] | $90,9 млн[сн 3] | н/д |
- ↑ приведены данные современной модификации MQ-1B Block 10/15
- ↑ в комплекс входит 4 БПЛА, пункт наземного управления и система спутниковой связи
- ↑ в комплекс входит 4 БПЛА, пункт наземного управления и система спутниковой связи
Примечания
Ссылки
dic.academic.ru
БПЛА «Predator» | Армия и вооружение
Беспилотный летательный аппарат “Хищник” (“Predator”), обозначаемый RQ-1, является детищем компании General Atomics Aeronautical Systems, Inc. (GA-ASI). Данный БПЛА запущен в январе 1994 года в качестве демонстрации концепции передовых технологий (ACTD). Армейская версия, которая появилась вслед за RQ-1, названа MQ-1. Проект был основан на модификации беспилотника Gnat 750, также созданного компанией General Atomics Aeronautical Systems. Стоит отметить, что Gnat 750 не имел спутниковой связи. Американские вооруженные силы получили первый образец БПЛА “Хищник” в 1994 году и активно использовали его в Боснии в 1995-1996 годах. Затем данные аппараты под индексом RQ-1A появились на вооружении военно-воздушных сил и центрального разведывательного управления США.
В конце зимы 2001 года прошли испытания лазерноуправляемой ракеты Hellfire-C с борта БЛА Predator. Пуски осуществлялись на авиабазе Неллис, Невада. Уже в 2002 году во время проведения операции “Несокрушимая свобода” в Афганистане был успешно опробован “Хищник” с подвесками ракет “Хеллфайр”, получивший обозначение MQ-1. Зимой того же года “Хищник” при помощи ракеты “Хеллфайр” уничтожил машину в Йемене, по сведениям разведки в ней находились террористы. Помимо ракет, компания Northrop Grumman опробовала запуск суббоеприпаса со снарядо-фомирующим зарядом Bat с БПЛА “Хищник”.
Официально, система “Predator A” была объявлена как действующая лишь в 2004 году, через 10 лет после появления в армии. БПЛА “Predator” в настоящий момент находятся на вооружении итальянских и американских ВВС. К сентябрю 2007 года “Хищник” уже совершил около 300000 часов полета, 80% из которых относятся к боевым операциям и доля их только возрастает. Только в октябре 2007 года эти БПЛА налетали 12000 часов. Недавно у военно-воздушных сил США появился новый аппарат “Жнец” (“Reaper ”), он базируется на увеличенной платформе “Хищника”.
Каждая система “Predator” состоит из 4 БПЛА, наземной станции управления, терминала спутниковой связи и 55 человек обслуживающего персонала. Беспилотный летательный аппарат “Хищник” оборудуется разведывательными системами и оружием для обеспечения возможностей интеллектуального поиска, наблюдения и разведки. Он создан для выполнения загоризонтных, дальних, высотных операций, включающих разведку, наблюдение и нанесение точечных ракетных ударов в течение отведенных 40 часов полета. “Хищник” также может использоваться вместе с поисковыми мини-БЛА, что позволяет ему выполнять невысотную разведку без снижения и опасности встречи с вражеским огнем.

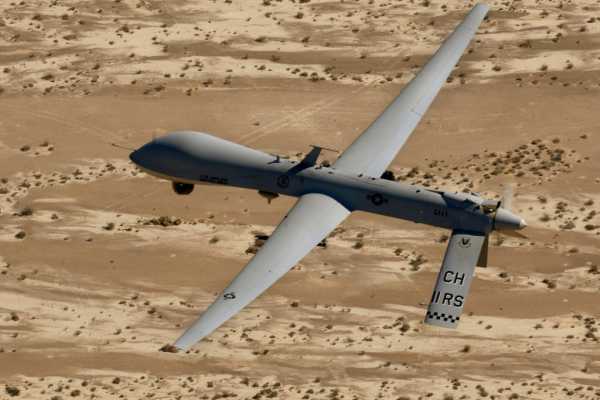

MQ-1 «Predator»
MQ-1 «Predator» с ракетами AGM-114 «Hellfire». Авиабаза Белед (Balad), Ирак, после выполнения операции в рамках кампании «Свобода Ирака». 2007
Пилот и оператор датчиков БПЛА MQ-1 «Predator» осуществляют пилотирование аппарата, находящегося в радиусе 25 миль от базы. Авиабаза Белед, Ирак
Аппарат “Predator” оборудован четырёхцилиндровым двигателем с турбонаддувом “Rotax 914” мощностью 105 л.с. Планер построен по нормальной аэродинамической схеме с однобалочным фюзеляжем и задним расположением воздушного винта, имеет длину 8,22 метров, высоту 2,1 метра и размах крыльев – 14,8 метров. Хвостовое оперение — перевёрнутое V-образное. Аппарат весит 512 кг без нагрузки и 1043 при максимальной нагрузке. Традиционными для данного БПЛА являются операции, проводимые на высоте 7400 метров при скорости полета 217 км/час. Беспилотник способен выполнять патрулирование огромной территории в течение 24 часов на удалении от базы равного 640 км. Полезная нагрузка составляет 204 кг во внутренних отсеках, 136 кг на внешних подвесках, а также 286 кг топлива. Собранные из унифицированных авиационных электрических, механических и радиоэлектронных узлов, используемых на традиционных самолётах, беспилотники “ Predator” является надежной машиной.
Усовершенствование БПЛА включает замену оригинального электрооптического/инфракрасного датчика на систему, включающую лазерный целеуказатель/дальномер, подкрепление крыльев для посадки на грунт и введение электропроводки и подвесок для ношения и запуска ракет “Хеллфайр”.
Выделяют несколько этапов модификации беспилотных аппаратов “Predator”. Представленная на испытаниях по программе демонстрации концепции передовых технологий (ACTD) версия аппарата обозначалась как RQ-1K, при этом вся система (включая наземную станцию управления) известна как RQ-1A. Аппарат имел поршневой двигатель Rotax 912 UL, двулопастной толкающий винт и V-образное хвостовое оперение. Обладая полностью убирающимся шасси, БЛА взлетает и приземляется с взлетной полосы по самолетному. Для дистанционного пилотирования аппарат снабжался цветной видеокамерой, и GPS- полуавтоматической инерциальной навигационной системой. Первостепенным оборудованием для выполнения разведывательных миссий являлась турель с установленными на ней AN/ZPQ-1 TESAR (тактический радар TESAR с синтезированной апертурой) компании Northrop Grumman и камера Wescam Versatron 14TS IR/EO (ИК/электрооптическая).

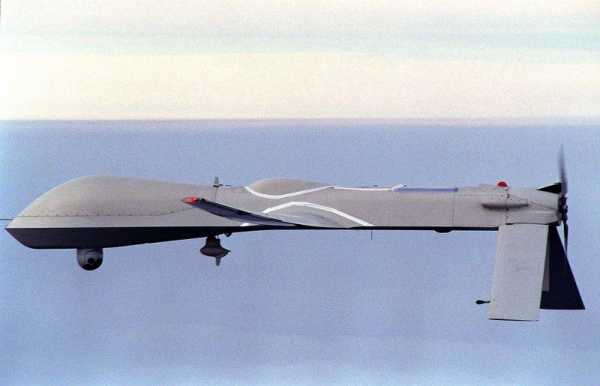

RQ-1K.
Наземное оборудование системы RQ-1A включало RQ-1P GCS (наземная станция управления), которая использовала данные, передаваемые с помощью спутниковой связи с КУ- и C-диапазоном. Дальность непрямой связи, то есть эффективный радиус проведения операций, составлял около 740 км. Непрямая связь первых трех систем “Predator” осуществлялась через AN/TSQ-190(V) Trojan SPIRIT II SATCOM, которая в номенклатуре БЛА “Predator” обозначалась как RQ-1U. RQ-1K способен программироваться на автоматическое возвращение и посадку при потере связи.
Первый этап (блок 1) модификации “Predator” проходил в период 1998-2001 года. Названная RQ-1B, система блока 1 включала усовершенствования планера и систем связи. БПЛА RQ-1L был снабжен 4-хцилиндровым двигателем с турбонаддувом Rotax 914 UL и оборудованием для борьбы с обледенением. Он достигал высоты 7920 метров, где при скорости 110-130 км/ч совершал полет в течение 20-24 часов. На поздних аппаратах RQ-1L камеры Wescam 14TS были заменены на электрооптическую стабилизированную турельную установку Рейтеон AN/AAS-52 Multisensor Tactical System (MTS), которая имела лазерный целеуказатель. Усовершенствование наземного оборудования включало внедрение надежного голосового переключателя ATC (Организация воздушного движения), второго канала передачи данных с наземной станции, для одновременного управление двумя БПЛА, станции боевого обеспечения (AFMSS) и др. Блок 1 усовершенствований назывался RQ-1Q, тогда как спутниковая связь с “Хищником” (которая была заменена Trojan SPIRIT II) известна как RQ-1W PPSL (Первичная спутниковая связь “Predator”).
RQ-1L.
Дальнейшее улучшение системы “Хищника” обозначалось блоками 10 и 20. Изменения блока 10 касались удлинения законцовки крыла для повышения характеристик на больших высотах и в условиях жаркого климата. Вследствие данного улучшения размах крыльев увеличился с 14,8 м до 16,84 м (MQ-1B). В блоке 20 вводилась станция MD-1A, при этом, обозначение MD-1B приписывалось одноименной Predator LRCS (станции управления запуском и посадкой), которая использовалась только на аппаратах MQ/RQ-1 и MQ-9 “Predator B”. Кроме того, появилась станция MD-1C — CDCS (контейнерная двойная станция управления), являющаяся полностью функциональной после запуска. MD-1D представляет собой станцию управления, которая контролирует 4 БПЛА одновременно. Она включает одного пилота и 4 оператора датчиков.
Вероятно, наиболее важным улучшением “Predator ” являлось вооружение его управляемыми ракетами. Программа стартовала в 2000 году, а в феврале 2001 противотанковая ракета с лазерным наведением AGM-114C “Hellfire” уже запускалась с пилонов, расположенных на крыльях RQ-1L, который также был оборудован лазерным целеуказателем AN/AAS-52(V). Ударные аппараты, которые носят ракеты “Hellfire”, получили название MQ-1L, а станция, управляющая ими — MQ-1B. Помимо ракет “Hellfire”, беспилотный летательный аппарат “Predator ” способен нести ракеты FIM-92 Stinger класса “воздух-воздух”.

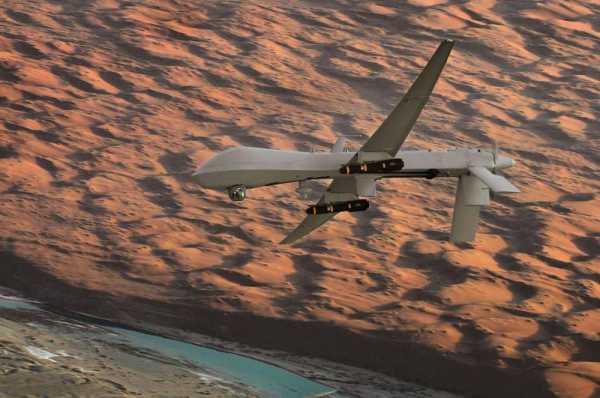

MQ-1L.
Последние версии боевых аппаратов “Predator” выступают мультисенсорной платформой, исходя из этого они оборудуются инфракрасными (EO/IR) многоспектральными датчиками и радиолокатором синтетического апертурного радарного режима (SAR) отображения для обнаружения. Для дневного/ночного видения система использует электрооптическую стабилизированную турельную установку Рейтеон AN/AAS-52 Multisensor Tactical System (MTS). Когда условия погоды ограничивают её возможности, для открытия большей области видения используется радар TESAR с синтезированной апертурой компании Northrop Grumman.
Турель Рейтеон AN/AAS-52 Multisensor Tactical System (MTS).
БПЛА получает и отправляет данные о местности, объектах и задачах по линиям прямой связи или с помощью спутниковой связи. Информация может передаваться беспилотнику непосредственно из любой точки мира с помощью дистанционного терминала управления “Rover”. Данные сканирования местности распространяются через оборонные спутники связи или коммерческие сервисы, использующие вспомогательную сеть DCGS и станции, связанные со спутниковой системой связи Trojan Spirit II.
Данные разведки могут использоваться непосредственно войсками. Аппараты оборудуются радиорелейными линиями УВЧ и ОВЧ, радиосвязью, которые работают на 278 км, УВЧ и спутниковой связью. На таком расстоянии радиовидимость обеспечивается только при больших высотах, не менее 7 км.
Наземная станция управления вмещается в 9-ти метровый грузовик, включает пилота и его пульт управления, три консоли планирования операции и использования данных Boeing и две станции радаров синтетической апертуры. К оборудованию бортовой связи относятся станции спутниковой и наземной линий связи.
Во время операций в Ираке ВВС США использовали наземные станции управления, находящиеся внутри театра боевых действий и, находящиеся вне его, что исключало управление БПЛА напрямую. Это давало войскам удивительную гибкость, они имели 5 станций, разнесенных по миру. Три орбиты контролировались дистанционно из США. Четыре синхронизированные с “Хищниками” орбиты располагались над Ираком и дополнительная орбита над Афганистаном. Уделенное управление такими БПЛА как “Global Hawk” и “Predator” в проведении операций значительно снижало вовлеченность персонала, в том числе, в охрану станций управления, и повышало экономическую готовность системы.
В данном контексте работа военной машины характеризовалась перемещением информации от одного участка земли к другому, а не солдат, что демонстрировало “сетевую” составляющую. Последняя, в свою очередь, сокращала спектр целей, которые могли быть уничтожены вражеским оружием. В частности, станции управления и аэродромы находились далеко от театра боевых действий.
Во время проведения операции в Ираке и Афганистане операторы БПЛА находились на авиабазе Неллис в Калифорнии. Аппараты и их вооружение контролировалось через спутниковую связь.
Вооружение:
2 точки подвески:
2 × AGM-114 Hellfire (MQ-1B)
4 × AIM-92 Stinger (MQ-1B)
6 × ракеты Griffin класса «воздух-земля«
——
www.military-informer.narod.ru/Predator.html
defense-update.com/products/p/predator.htm
www.designation-systems.net/dusrm/app2/q-1.html
warinform.ru
