Типы БЧ:
— РПО-А — взрывчатая топливно-воздушная смесь (термобарический выстрел / боеприпас объемного взрыва), сгорает без детонации, мощность эквивалентна фугасному снаряду 122 мм гаубицы (105 мм артиллерийским снарядам по данным разработчика — КБП). В носовой части заряда небольшой кумулятивный заряд для разрушения преград. Отличительная особенность выстрела — две красные полосы на торцевой крышке огнемета.
Температура после детонации огнесмеси — до 800 град.С
Объем поражения при взрыве внутри помещения — 80 куб.м (избыточное давление до 4-7 кг/кв.см)
Площадь поражения на открытой местности — 50 кв.м (разряжение давления до 0.4-0.8 кг/кв.см в радиусе 5 м)
Масса капсулы — 2.1 кг
— РПО-Д — вариант оснащения огнемета «Шмель» с дымовым выстрелом. Дымная взвесь непереносима личным составом без противогазов. Отличительная особенность выстрела — одна красная полоса на торцевой крышке огнемета.
Масса капсулы — 2.3 кг
Длина полосы дыма — 55-90 м (в зависимости от ветра, время существования 1.2-2 мин)
— РПО-З — вариант оснащения огнемета «Шмель» с зажигательным выстрелом. Вызывает пожары на открытых участках местности и территориях. Отличительная особенность выстрела — одна желтая полоса на торцевой крышке огнемета.
Масса капсулы — 2.3 кг
Объем горения в помещении — 90-100 куб.м в течение 5-7 сек
Площадь горения на местности — 300 кв.м / 20 очагов пожара
Огнемет РПО-А с выстрелом (http://ru.wikipedia.org).

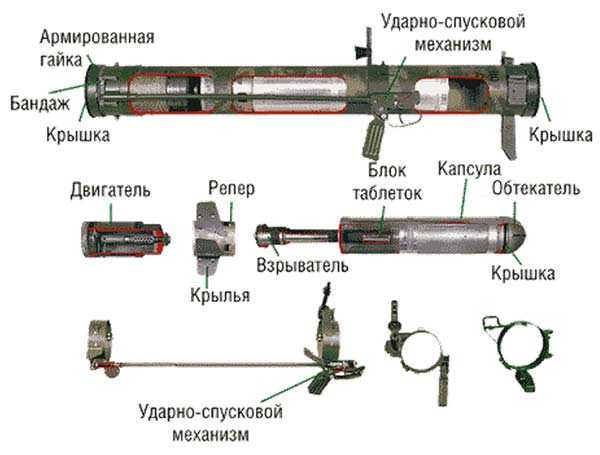

Устройство РПО-А (http://bratishka.ru):
| 1 — транспортно-пусковой контейнер | 7 — ударно-спусковой механизм с флажковым предохранителем | |
| 2 — тяга | 8 — метательный заряд / двигатель | |
| 3 — ремень | 9 — опорный стакан | |
| 4 — диоптрический прицел с сеткой | 10 — репер со складным оперением | |
| 5 — мушка прицела | 11- капсула | |
| 6 — передняя рукоятка |
Устройство РПО-А (http://talks.guns.ru).
Статус: СССР / Россия
— 1983-1989 г.г. — РПО-А применялся в ходе войны в Афганистане.
РПО-А в Афганистане, лето 1986 г. (фото из архива Е.Кувакина, http://ru.wikipedia.org)
— 2010 г. — есть на вооружении.
— поставки велись. Есть на вооружении в некоторых странах СНГ и в некоторых бывших странах — участниках Варшавского договора.
Украина:
— 2014 г. — судя по всему, РПО-А использовались в ходе боевых действий пророссийскими ополченцами-сепаратистами (источник).
militaryrussia.ru
РПО ПДМ-А «Шмель-М», реактивный пехотный огнемет
Компания участник: Конструкторское бюро приборостроения им. академика А. Г. Шипунова, АО
Огнемет предназначен для выведения их строя живой силы противника, расположенной как на открытой местности, так и в различного вида сооружениях, легкобронированной и автомобильной техники, разрушения укрепленных зданий, наземных или полузаглубленных строений из камня, кирпича или бетона.
РПО ПДМ-А «Шмель-М» — новое поколение высокоточного штурмового оружия, позволяющее решать широкий спектр задач по огневой поддержке в ближнем бою. Огнемет прост в обращении.
РПО ПДМ-А – модернизация высокоэффективного реактивного пехотного огнемета «Шмель» обеспечивающая:
- повышение могущества боевой части в 2 раза;
- увеличение дальности стрельбы в 1,7 раза;
- снижение массы в 1,3 раза.
Огнемет всегда готов к немедленному применению. Отличается высокой надежностью, позволяет мобильно передвигаться по пересеченной местности. В период хранения огнемет обслуживанию не подлежит.
Устройство
- Контейнер предназначен для производства выстрела, направления боеприпаса в цель и обеспечения герметичной упаковки оболочки со снаряжением и двигателя. Контейнер состоит из трубы с фланцами, на нём размещены: ударно-спусковой механизм, прицельное приспособление, ремень, узлы соединения во вьюк (передний и задний бандажи).
- Боеприпас предназначен для поражения цели. Он представляет собой оперённый артиллерийский снаряд, проворачивающийся в полёте. Боеприпас состоит из капсулы, заполненной огнесмесью, взрывателя и блока таблеток воспламенительно-разрывного заряда.
Оболочка со снаряжением крепится к двигателю при помощи цанги.
Двигатель предназначен для сообщения скорости боеприпасу. Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.
Технические характеристики
| Калибр | 90 мм |
| Длина | 940мм |
| Масса | 8,8кг |
| Дальность стрельбы максимальная | 1700м |
| Дальность стрельбы минимальная | 30м |
| Дальность стрельбы прицельная | 800м |
| Масса смеси БЧ | 3кг |
| Тротиловый эквивалент БЧ | 5-6кг |
| Круговое рассеивание на дальности 300м: | Вв — 0,5м, Вб — 0,5м |
| Температурный диапазон применения | ±50 °C |
| Положение при стрельбе | стоя, с колена, лежа |
| Боекомплект, переносимый одним бойцом | 1 вьюк (2 огнемета) |
| Масса вьюка | 19кг |
Видео
www.arms-expo.ru
РПО ПДМ-А «ШМЕЛЬ-М» — реактивный пехотный огнемет повышенной дальности и мощности
РПО ПДМ-А «ШМЕЛЬ-М» реактивный пехотный огнемет повышенной дальности и мощности. Огнемет предназначен для выведения их строя живой силы противника, расположенной как на открытой местности, так и в различного вида сооружениях, легкобронированной и автомобильной техники, разрушения укрепленных зданий, наземных или полузаглубленных строений из камня, кирпича или бетона.
Видео РПО ПДМ-А ШМЕЛЬ-М
РПО ПДМ-А «Шмель-М» — новое поколение высокоточного штурмового оружия, позволяющее решать широкий спектр задач по огневой поддержке в ближнем бою. Огнемет прост в обращении.
РПО ПДМ-А – модернизация высокоэффективного реактивного пехотного огнемета «Шмель» обеспечивающая:
— повышение могущества боевой части в 2 раза;
— увеличение дальности стрельбы в 1,7 раза;
— снижение массы в 1,3 раза.
Огнемет всегда готов к немедленному применению. Отличается высокой надежностью, позволяет мобильно передвигаться по пересеченной местности. В период хранения огнемет обслуживанию не подлежит.
Устройство
Контейнер предназначен для производства выстрела, направления боеприпаса в цель и обеспечения герметичной упаковки оболочки со снаряжением и двигателя. Контейнер состоит из трубы с фланцами, на нём размещены: ударно-спусковой механизм, прицельное приспособление, ремень, узлы соединения во вьюк (передний и задний бандажи).
Боеприпас предназначен для поражения цели. Он представляет собой оперённый артиллерийский снаряд, проворачивающийся в полёте. Боеприпас состоит из капсулы, заполненной огнесмесью, взрывателя и блока таблеток воспламенительно-разрывного заряда.
Оболочка со снаряжением крепится к двигателю при помощи цанги.
Двигатель предназначен для сообщения скорости боеприпасу. Двигатель пороховой, отделяемый от боеприпаса в стволе, с истечением части пороховых газов в заснарядное пространство ствола. Он состоит из камеры, метательного заряда и воспламенителя.
Тактико-технические характеристики РПО ПДМ-А «ШМЕЛЬ-М
Калибр: 90 мм
Длина: 940мм
Масса: 8,8кг
Дальность стрельбы максимальная: 1700м
Дальность стрельбы минимальная: 30м
Дальность стрельбы прицельная: 800м
Масса смеси БЧ: 3кг
Тротиловый эквивалент БЧ: 5-6кг
Круговое рассеивание на дальности 300 м: Вв — 0,5м, Вб — 0,5м
Температурный диапазон применения: ±50 °C
Положение при стрельбе: стоя, с колена, лежа
Боекомплект, переносимый одним бойцом: 1 вьюк (2 огнемета)
Масса вьюка: 19кг

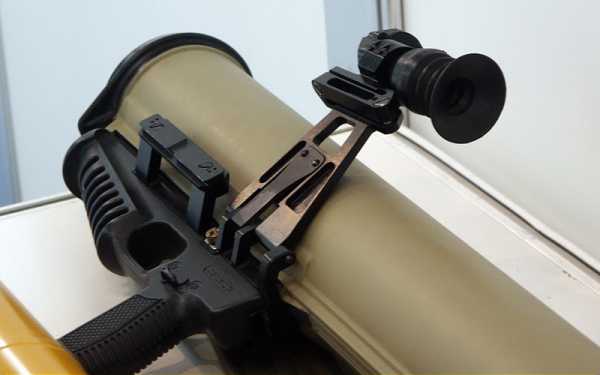

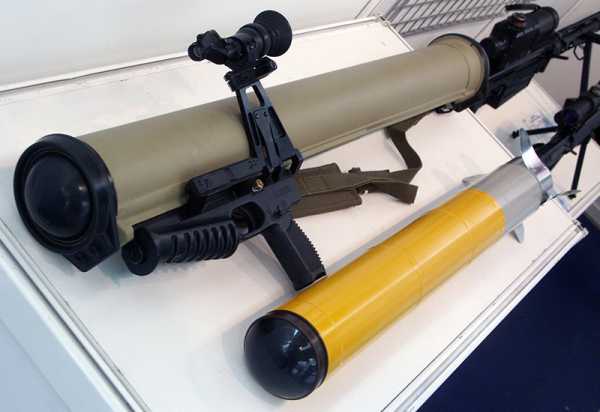

Фото РПО ПДМ-А «ШМЕЛЬ-М
Добавить комментарий
oruzhie.info
РПО-А «Шмель»
Реактивный пехотный огнемет РПО-А «Шмель» в походном положении
Реактивный пехотный огнемет РПО-А «Шмель» в боевом положении, и термобарический выстрел в сборе с метательным зарядом рядом с ним
Калибр: 93 мм
Тип: динамореактивный / безоткатный
Длина: 920 мм
Вес:
12 кгЭффективная дальность стрельбы: 200 м (1000 м максимальная дальность стрельбы)
Разработка одноразового реактивного (на самом деле -динамо-реактивного, т.е. безоткатного) огнемета для химических войск Советской армии была начата в 1984 году в тульском КБ Приборостроения под кодовым обозначением «Шмель». В 1988 году на вооружение химических войск (войск РХБЗ) Советской армии поступил одноразовый реактивный пехотный огнемет «Шмель» втрех базовых исполнениях — РПО-А с термобарической боевой частью, РПО-Зс зажигательной огневой частью и РПО-Д с дымовой боевой частью (для мгновенной постановки дымзавес).
Основным исполнением «Шмеля» сталвариант РПО-А с термобарической боевой частью, иначе еще называемый боеприпасом объемного взрыва (Fuel-Air Explosive в англоязычной терминологии, то есть топливо-воздушная взрывчатая смесь). Гранатометы «Шмель» и в настоящее время состоят на вооружении Российской армии и иных силовых ведомств.
Название «термобарической» боевая часть РПО-А получила из-за двух основных поражающих факторов, возникающих привзрыве распыленного облака топливо-воздушной смеси — ударной волны(зоны повышенного давления) и высокой температуры в горящем облаке смеси (при этом само огненное облако существует весьма продолжительноепо «взрывным» меркам время — до 0.3 — 0.4 секунды, чем и обеспечивается высокое зажигательное действие). Принцип действия термобарической БЧ заключается в распылении (при помощи небольшого вышибного заряда) в воздухе топливного аэрозоля и последующего воспламенения образовавшегося горючего облака.
Благодаря тому, что взрыв (сгорание топливо-воздушной смеси) происходит сразу в значительном объеме (диаметр огненного облака при срабатывании БЧ РПО-А может достигать 6-7 метров) обеспечивается надежное поражение находящихся внутри и рядом соблаком живых и легкозащищенных целей, разрушение строений и т.п. Облако топливного аэрозоля перед поджигом также имеет тенденцию «затекать» (проникать) в окна, амбразуры и щели укрытий, окопы, обеспечивая при его поджиге поражение целей, не находящихся в зоне «прямой видимости» от точки попадания и срабатывания БЧ.
Нужно также особо отметить, что иногда используемое применительно к термобарическим боеприпасам термин «вакуумный боеприпас» категорически неверен и неграмотен, т.к. при поджиге облака топливо-воздушной смеси кислород воздуха (составляющий лишь около 20% состава атмосферы) вступает в реакцию с топливом и дает большой объем раскаленных продуктов горения,т.е. давление в зоне подрыва резко возрастает, а не падает.
Для РПО-А масса топливной смеси составляет примерно 2.2 кг, что по фугасному действию у цели эквивалентно 6-7 кг тротила или взрыву 107мм фугасного артиллерийского снаряда.
РПО-А «Шмель» состоит из одноразового пускового устройства в виде трубы-ствола, снаряженного в заводских условиях оперенной боевой частью и присоединенным к ней сзади метательным зарядом (двигателем). Пусковое устройство оснащено складными рукоятками для удержания оружия, ударно-спусковым и предохранительным механизмами и складными прицельными приспособлениями в виде неподвижной мушки и складного целика с набором диоптрических отверстий для разных дальностей стрельбы.
Выстрел гранатомета представляет собой тонкостенную металлическую капсулу, снаряженную топливом, зажигательной смесью или дымовой смесью, с установленными сзади стабилизаторами из тонкой пружинной стали, в обычном положении «обернутыми» вокруг корпуса капсулы. При выстреле пороховой заряд, расположенный в двигателе,выталкивает капсулу из ствола, при этом сам двигатель остается в стволеи после выхода капсулы выбрасывается остаточным давлением из пусковой трубы назад, на несколько метров.
После выстрела пусковая труба выбрасывается. Для транспортировки два пусковых устройства могут при помощи специальных креплений объединяться в единый тюк для переноски (стандартный укомплектованный тюк включает в себя РДО-А и РПО-Д, однаков войсках зачастую производится перепаковка тюков перед выходом на боевое задание, для обеспечения желаемой комплектации в боевых условиях).
Реактивный пехотный огнемет РПО «Шмель», (прозванный в Афганистане «шайтан-труба») — советский (позже российский) реактивный огнемёт одноразового применения. Переснаряжению не подлежит. Представляет собой снаряд-ракету, начинённую огнесмесью.
Предназначен для поражения укрытых огневых точек противника, вывода из строя легкобронированной и автомобильной техники, уничтожения живой силы противника. Прицельная дальность стрельбы огнемёта с диоптрическим прицелом — 200 м. По фугасному воздействию 93-мм калибр огнемёта на основные виды целей не уступает 122—152-мм артиллерийским снарядам.
При взрыве высокотемпературный импульс сопровождается резким перепадом давления, образующимся из-за взрыва топливо-воздушной смеси.
Уничтожает всё живое в объёме до 80 м³; площадь поражения: на открытой местности — от 50 м², в замкнутом пространстве — до 80 м². Укрытые цели выводятся из строя из-за перепада давления даже без пробития преграды, если они не герметизированы. Стрельба возможна по амбразурам ДОТов, легкобронированным целям и т. д.
РПО «Шмель» хорошо себя зарекомендовал как средство борьбы с небольшими очагами пожаров (до 50 м²) и со снежными лавинами.
spec-naz.org
Реактивный пехотный огнемет РПО-А «Шмель»
Реактивный пехотный огнемет РПО-А «Шмель»
Реактивный пехотный огнемет создавался прежде всего для борьбы с живой силой противника, расположенной в укрытиях и укрепленных огневых точках. Необходимость появления такого оружия непосредственной поддержки пехоты выявилась во время войны в Афганистане, где советским войскам пришлось вести бои с противником, использовавшим многочисленные скальные пещеры, ниши и расщелины, глинобитные и каменные сооружения, системы колодцев с подземными водоводами (кяризы) и т. д. При этом из-за сильно пересеченной местности зачастую подавление противника авиацией, артиллерией или бронетехникой не представлялось возможным. Использование реактивных противотанковых гранатометов, хотя и давало нужный результат, но приводило обычно к большому расходу боеприпасов из-за необходимости крайне точного попадания и малого фугасного действия при разрыве в районе цели. Поражающее действие кумулятивной струи и ударной волны за преградой зачастую оказывалось недостаточным, если струя не проходила в непосредственной близости от противника.
В 1984 году были начаты работы по созданию принципиально нового для Советской Армии типа пехотного оружия поддержки. Оно было названо «реактивным пехотным огнеметом» (по сходству с уже имевшимся на вооружении огнеметом РПО), однако фактически являлось реактивной штурмовой гранатой.
Тем не менее, после войсковых испытаний (в том числе в Афганистане) в 1988 году ему было присвоено наименование «реактивный пехотный огнемет РПО-А» (в войсках также использовалось название «Шмель», появившееся по аналогии с одноразовым РПГ-18 «Муха»). РПО-А вначале поступал на вооружение только огнеметных подразделений (отдельных батальонов) химических войск, затем в воздушно-десантные войска и части специального назначения, в настоящее время им вооружаются и общевойсковые части.
Конструктивно РПО-А представляет собой реактивную гранату калибра 93 мм, размещенную в стеклопластиковой трубе-контейнере однократного применения. На контейнере, используемом для хранения боеприпаса (гарантийный срок — 10 лет) и как пусковое устройство, размещены откидная пистолетная рукоятка с ударно-спусковым механизмом (взводится при откидывании рукоятки в боевое положение), передняя рукоятка, служащая для удержания оружия при выстреле, и простейший однократный оптический прицел с прицельной сеткой, размеченной у РПО-А ранних выпусков на 400 м, дальнейших — на 600 м. Дальность эффективного ведения огня — 400 м, однако максимальная дальность полета гранаты — 1000 м, и опытные стрелки-огнеметчики на этой дальности могут вести огонь по площадным целям.
Главной особенностью РПО-А является применение термобарического боеприпаса. В головной части гранаты располагается кумулятивный заряд малой мощности, который подрывается при ударе о цель и обеспечивает сквозное пробитие большинства полевых фортификационных сооружений и стен зданий. В образовавшееся отверстие попадает основной заряд — объемного взрыва. В результате подрыва вышибного (образующего) заряда вокруг места попадания распыляется облако жидкого взрывчатого вещества, которое быстро заполняет значительный объем и затем подрывается детонатором.
В момент подрыва на внешней границе облака формируется область крайне высоких давления и температуры, в результате образуется ударная волна, на фронте которой температура превышает 1000° С. В центре облака за счет выгорания большого количества кислорода и невозможности дополнительного подсоса воздуха из-за быстро расширяющегося фронта ударной волны образуется область очень низкого давления, наносящая дополнительные повреждения за счет декомпрессии. Из-за возникновения области низкого давления и декомпрес-сионных повреждений боеприпасы объемного взрыва иногда неправильно называют «вакуумными».
Объемный взрыв за счет затекания облака ВВ в складки местности и проемы (амбразуры, люки и т. д.) укреплений и других целей не требует полного пробития преград или непосредственного попадания в проем. Мощная ударная волна в сочетании с высокой температурой на ее фронте наносят тяжелые повреждения живой силе, частично огибая углы зданий, складки местности и т. п.; резкий перепад давления за ее фронтом приводит к контузиям, разрывам барабанных перепонок и роговицы глаза, баротравме легких.
При массе боевой части гранаты 2,1 кг (общая масса гранаты составляет 6,5 кг) РПО-А гарантированно поражает объем 80 куб. м или (при стрельбе по открытым целям) площадь до 50 кв. м. Термобарический бо-еприпас может применяться для поражения легкобронированных целей и транспортных средств, расчистки проходов в заграждениях (как минных, так и невзрывных).
Гарантированно поражаемый объем составляет 80 кубических метров. При стрельбе по открытым целям площадь поражения достигает 50 кв. метров. Следует учесть, что укрытые цели выводятся из строя даже без пробития преграды, если они не герметизированы. То есть стрельба возможна по амбразурам ДОТов, легко бронированным целям и т. д. Кроме того, боеприпас может применяться для расчистки проходов в минных полях и невзрывных заграждениях.
Кроме термобарических, огнеметы РПО-А «Шмель» могут снаряжаться дымовыми гранатами, при подрыве создающими полосу непро-сматриваемого задымления длиной 55—90 мо от котрых даже эффективное эко, увы, не спасёт.
Одним из недостатков РПО-А «Шмель» является его большой вес (11 кг), не позволяющий увеличивать боекомплект стрелка-огнеметчи-ка — даже положеный по штату вьюк с двумя РПО-А чрезмерно тяжел для быстрого передвижения стрелка, особенно с учетом добавления к нему веса необходимых в современном общевосковом бою средства индивидуального бронирования и стрелкового оружия с боекомплектом. Поэтому в 2003 году в дополнение к РПО-А «Шмель» был принят на вооружение малогабаритный реактивный огнемет МРО.
weaponplace.ru
Реактивный пехотный огнемет РПО-А «Шмель»
«Российский реактивный пехотный огнемет РПО-А «Шмель» — особенности конструкции и боевое применение»
История создания и принцип действия реактивного пехотного огнемета РПО-А «Шмель»
Разработка реактивного пехотного огнемета РПО-А «Шмель» началась в 1984 году, в результате поиска эффективного пехотного средства для уничтожения долговременных огневых точек противника. К этому времени у советской армии уже был опыт войны в Афганистане, и как следствие — опыт «выкуривания» боевиков из глинобитных сооружений, скальных пещер и т.п.
Противотанковые гранатометы справлялись с задачей сносно, но требовали большого расхода боеприпасов, а применить наиболее эффективные для этой цели пехотные огнеметы, обычно не позволяла небольшая дальность их действия.
РПО-А «Шмель» поступил на вооружение армии уже в 1988 году, первоначально им комплектовались только огнеметные подразделения химических войск, но позже он был принят и на снабжение общевойсковых частей.
Боеприпасы для огнемета РПО-А «Шмель»
Реактивный пехотный огнемет РПО-А «Шмель» имеет два типа боеприпасов:
- Термобарическая реактивная граната.
- Дымовая граната.
Термобарическая граната состоит из небольшого кумулятивного заряда в головной части, обеспечивающей пробитие полевых фортификационных сооружений, и основного заряда относящегося к боеприпасам объемного взрыва второго поколения.
Кумулятивный заряд пробивает преграду, после чего в образовавшуюся пробоину проникает основной заряд, формирующий облако мелкодисперсного жидкого взрывчатого вещества, которое тут же подрывается детонатором. В результате происходит мгновенный «локальный апокалипсис», в виде мощной огненной вспышки, а следом (за счет выгорания кислорода и образования области низкого давления) — мощный декомпрессионный удар. Грубо говоря — если что-то не успело сгореть в первые доли секунды, то в следующие, оно просто окажется вывернутым наизнанку избыточным давлением изнутри.
Реактивный пехотный огнемет РПО-А «Шмель»
Гарантированный объем поражения термобарической гранатой составляет 80 кубических метров. При стрельбе по открытым целям площадь поражения достигает 50 кв. метров. Укрытые цели (не герметизированное) выводятся из строя даже без пробития преграды. Стрельба таким образом эффективна в том числе и по амбразурам ДОТов, легко бронированным целям, и даже для расчистки проходов в минных полях.
Дымовая граната при подрыве образует непроницаемую полосу дыма длиной 55-90 метров, в зависимости от погодных условий.
Конструкция реактивного пехотного огнемета РПО-А «Шмель»
По устройству огнемет РПО-А «Шмель» представляет собой реактивную гранату, помещенную в пластиковую трубу-контейнер одноразового применения.
На пусковой трубе смонтированы простейший оптический прицел однократного увеличения с сеткой, градуированной на 600 метров, откидная пистолетная рукоятка с ударно-спусковым механизмом и передняя рукоятка удержания.
Гарантийный срок хранения снаряженного боеприпаса в контейнере составляет 10 лет.
Реактивный пехотный огнемет РПО-А «Шмель» в походном положении
Источник: компиляция на основе сведений находящихся в открытом доступе сети интернет
armedman.ru
|
Огнемет одноразового применения. Ствол-контейнер предназначен для транспортировки и пуска одной капсулы, после выстрела пустые контейнеры выбрасываются. Внутри ствола-контейнера расположена капсула с зажигательной смесью и пороховой двигатель. При выстреле пороховой двигатель разгоняет заряд в канале ствола и отделяется от заряда, вылетая назад вместе с пороховыми газами. Полет капсулы с огнесмесью стабилизируется хвостовым её оперением. Прицельные приспособления рамочного типа, с подвижным целиком. Разработаны следующие заряды: |
Позже, по результатам эксплуатации в войсках и по применению в военных конфликтах, огнемет одноразового применения «Шмель» был модернизирован, новый вариант огнемета получил название РПО ПДМ-А «Шмель-М» (Реактивный пехотный огнемет повышенной дальности и мощности Шмель модернизированный)
|
РПО-А
«Шмель» (Реактивный Пехотный Огнемет) предназначен для поражения укрытых огневых
точек противника, его легкобронированной и автомобильной техники, а также
уничтожения живой силы противника. Разработан в 1976 году в Конструкторском бюро
Приборостроения города Тулы (КБП). В конце 80х годов принят на вооружение
Советской армии, заменив РПО «Рысь».gunsite.narod.ru
