Ан-124 «Руслан». Транспортный самолет Ан-124 «Руслан»: отзывы, фото, характеристики

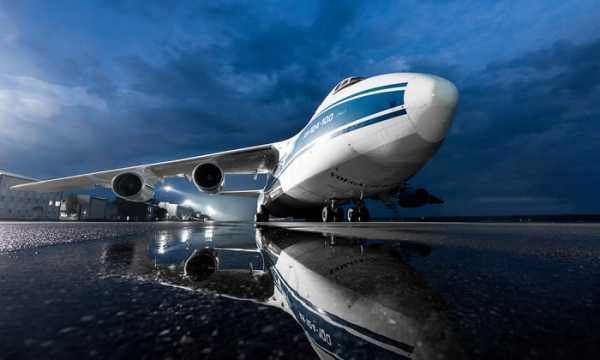

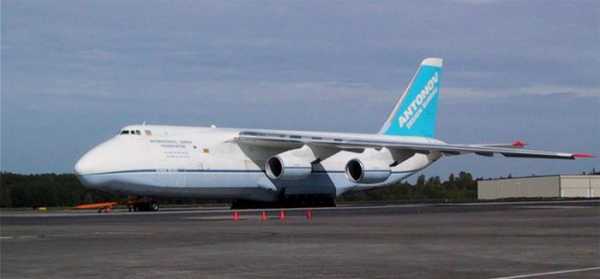

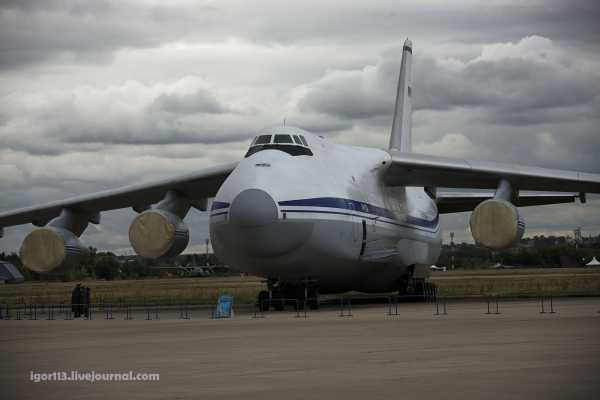

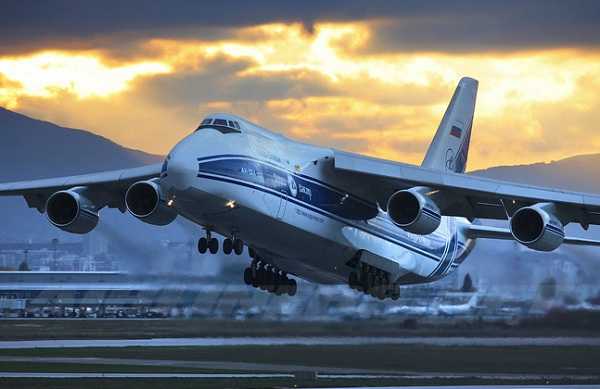

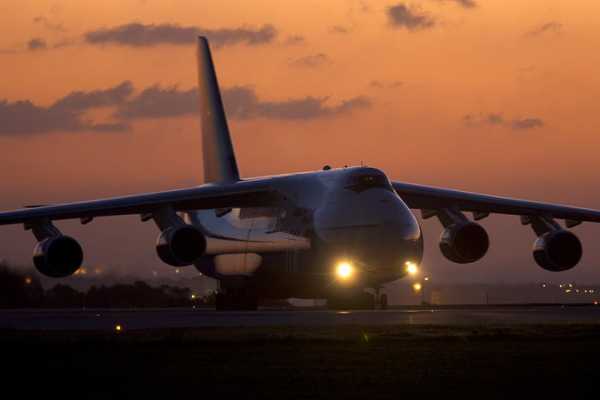

Расположенный ниже на фото, Ан-124 «Руслан» является крупнейшим воздушно-транспортным авиалайнером на планете по состоянию на сегодняшний день. Судно разработано конструкторским бюро имени Антонова. Основным его предназначением стала транспортировка на дальние дистанции тяжёлых и крупногабаритных грузов для нужд народного хозяйства, а также воздушно-десантной и мотострелковой техники с экипажами. Кроме этого, машина способна выполнять задачи, связанные с парашютным десантированием боевой техники и грузов.

Первые полеты и рекорды

Свой самый первый полёт модель Ан-124 осуществила в Киеве 21 декабря 1982 года. В состав экипажа, возглавляемого В. И. Терским, вошли: лётчик-испытатель А. В. Галуненко, штурман А. П. Поддубный, бортинженеры В. М. Воротников и А. М. Шулещенко, а также бортрадист М. А. Тупчиенко. В роли ведущих инженеров по испытаниям выступили В. С. Михайлов и М. Г. Харченко. После успешного тестирования машины стартовало её серийное производство.

В 1985 году авиалайнер установил 21 мировой рекорд. В их перечень вошло достижение по такому параметру, как грузоподъёмность (вес 171 219 кг был поднят на высоту, составившую 2 тысячи метров). В том же году судно было продемонстрировано мировой общественности. Это произошло во время проведения авиавыставки в Париже. Ещё через два года самолет появился на вооружении Советской Армии. Отзывы пилотов и испытателей характеризовали его как надёжный авиалайнер, который отличается точными системами управления и навигации. Кроме этого, эксперты отмечали высокую грузоподъёмность и быструю погрузку с выгрузкой.

Общее строение

Модель построена по схеме высокоплана, оборудованного стреловидным крылом, как и многие другие тяжелые транспортные самолеты. Такое решение позволяет значительно улучшить аэродинамические характеристики, следовательно, и дальность полёта. Для авиалайнера характерно однокилевое хвостовое оперение. В целом, в конструкции и обивке машины широко применены композиционные материалы, что позволило уменьшить ее вес почти на две тонны. Пол сделан из прочного титанового сплава. Шасси у самолета является многостоечным и прячется во время полёта. Оно снабжено 24 колёсами, благодаря чему лайнер можно эксплуатировать даже при условии наличия взлётно-посадочных полос с грунтовым покрытием. Кроме этого, судно может похвастаться возможностью изменения угла наклона корпуса и клиренса, что позволяет существенно облегчить работы по его загрузке и выгрузке.

Технические характеристики

Одно из основных преимуществ модели над конкурентами, которым может похвастаться самолет «Руслан», – технические характеристики его силовой установки. В её состав входят четыре двухконтурных двигателя «Д-18Т», разработанных В. А. Лотаревым. Суммарная мощность моторов составляет 23 400 кгс. Вместе с этим они отличаются малой массой и низким топливным потреблением, а также сравнительно небольшим уровнем вырабатываемого шума. При условии максимальной нагрузки (120 тонн) самолет способен преодолеть расстояние, которое равняется 5600 км. Грузоподъёмность судна превышает аналогичные показатели моделей Ил-76 и Ан-22 почти в три раза. В это же время расход топлива на каждый тонно-километр груза у него меньше в 2,5 раза. Такие характеристики Ан-124 позволяют ему существенно превосходить своего основного конкурента – американский «С-5В Гэлэкси».

Лётные и другие характеристики

Максимально возможная скорость модели составляет 865 км/ч, в то время как крейсерская – 800 км/ч. Дальность полёта при наличии резервного запаса топлива при загрузке до 120 тонн составляет 4800 километров, а при условии наличия груза массой до 40 тонн – 12 000 километров. Наибольшая высота полёта равняется 12 000 м. При нормальной взлётной массе на разбег авиалайнеру требуется дистанция длиной в 2520 метров. В состав экипажа, в зависимости от модификации судна, входят от четырёх до шести человек. Максимальный вес топлива составляет 230 тонн.

Фюзеляж

У авиалайнера Ан-124 «Руслан» фюзеляж состоит из двух палуб. Это сделано с целью облегчения ремонта и обслуживания. Каждая из них разбита на отдельные, герметичные отсеки, имеющие специализированное предназначение. Основной и сменный экипажи располагаются на верхней передней палубе, а люди, которые сопровождают грузы и технику, – в верхнем заднем отделении (оно рассчитано на 80 человек). Следует отметить, что за счёт системы наддува внутри обеспечен перепад давления, не превышающий отметку в 25 кПа. Благодаря этому пассажиры могут находиться на высоте до 8000 метров без кислородного оборудования.

Погрузка и выгрузка

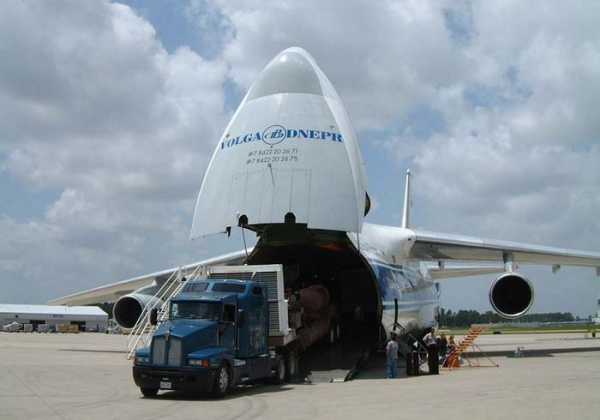

Процессы погрузки и выгрузки в этой модели осуществляются довольно оперативно. Кроме заднего люка, судно имеет откидывающуюся носовую часть, что позволяет быстро работать с нестандартными, длинномерными и крупногабаритными грузами. Длина без рампы, ширина и высота грузового отделения составляют соответственно 26,5, 6,4 и 4,4 метра. Таким образом, его общий объем равняется более чем 1000 метрам кубическим. Благодаря тому что пол выполнен из титанового сплава высокой прочности, становится возможной погрузка всех видов самоходной и несамоходной техники на гусеничном ходу. Грузоподъёмность каждого из бортовых кранов, которыми оборудована машина, составляет 10 тонн. Кроме этого, конструкторы установили в ней электрические передвижные напольные лебёдки.

Шасси

Ан-124 – самолет, шасси которого оборудовано комплексом устройств, обеспечивающих возможность приседания. Это позволяет существенно уменьшить наклон рамп. Каждая из основных опор шасси имеет в своём составе пять двухколёсных стоек, которые являются независимыми друг от друга. Что касается передней опоры, то она состоит из двух стоек (также по два колеса в каждой). Благодаря наличию системы управления поворотным механизмом лайнер способен развернуться на взлётно-посадочной полосе, ширина которой составляет 50 метров. Вместе с этим для обеспечения полного применения способностей судна его необходимо эксплуатировать на полосах, имеющих бетонное покрытие и длину как минимум три километра. Как бы там ни было, выше уже было отмечено, что взлёт и посадку лайнер при определённых условиях может осуществлять на грунтовую поверхность.

Прочее оборудование

В бортовое оснащение самолета Ан-124 «Руслан» входят: система автоматизированного штурвального управления, четырёхканальный гидравлический комплекс, а также навигационная радиолокационная система. В общей сложности в системе его управления насчитываются 34 компьютера. Нельзя не отметить и высокий уровень жизнеобеспечения экипажа и электроснабжения машины. Среди вспомогательных устройств здесь используются: автоматический комплекс связи ТИП-15, навигационная прицельная система ПНПК-124, а также радионавигационная аппаратура «Омега» и «Лоран».

Основные модификации

Одной из первых модификаций «Руслана» стал авиалайнер Ан-124-100. Его построили в 1992 году с целью обеспечения коммерческой транспортировки грузов. Чуть позже на свет появился и был сертифицирован гражданский вариант этой модели.

Модель Ан-124А считается очередным этапом развития самолета. Она отличалась улучшенными взлётно-посадочными характеристиками, что позволяло использовать лайнер даже на второклассных полосах.

18 марта 1999 года российская компания «Авиастар» совместно с британским предприятием «Эйр Фойл» обратилась к конструкторскому бюро имени Антонова с предложением о предоставлении в лизинг Великобритании ещё одной версии авиалайнера – Ан-124-200/210. В частности, предлагалось установить на судно двигатели, произведённые фирмой «Роллс-Ройс». Еще одной модификацией должен был стать Ан-124-200 с силовыми установками от американской корпорации «Дженерал Электрик». В обоих случаях практическая дальность полёта должна вырасти почти на 10 процентов. Кроме этого, новые моторы позволяют существенно сократить взлётную дистанцию. Как первый, так и второй вариант «Руслана» предлагается оснастить жидкокристаллическими мониторами и современным цифровым оборудованием, что позволит сократить численность экипажа до трёх человек. Результатом такого решения станет снижение общего веса оборудования и повышение его надёжности. Такие характеристики Ан-124 позволяют превосходить его серьёзного конкурента (С-17 от компании «Боинг») по всем ключевым параметрам. Что касается сроков строительства, то при поступлении заказа на одну из этих модификаций он может быть выполнен примерно через 2,5 года с момента заключения контракта.

Эксплуатация

В самом начале 1986 года началось активное использование авиалайнеров Ан-124 «Руслан» компанией «Аэрофлот». Преимущественно он эксплуатировался на сибирских авиалиниях, где удовлетворял потребность государства в перевозках крупногабаритных грузов для нефтяных и газовых разработок. Кроме этого, судно активно использовалось для военных нужд. К примеру, им перевозился зенитно-ракетный комплекс «Патриот» во время боевых действий на территории Афганистана. В сентябре 1990 года «Руслану» удалось транспортировать за один рейс 451 беженца по маршруту Амман–Дакка. Тогда лайнер дополнительно был оснащён баком с питьевой водой на 570 литров и туалетными блоками с функцией химической регенерации. Для возможности размещения пассажиров в горизонтальном положении кабину покрыли губчатой резиной.

Крупнейшая катастрофа

За всё время эксплуатации с самолетами этой марки произошло несколько трагических аварий. Крупнейшая из них случилась 6 декабря 1997 года в 14.40, когда авиалайнер военно-воздушных сил России Ан-124 «Руслан» потерпел крушение неподалёку от строительного посёлка Иркутск-2. Результатом авиакатастрофы стала гибель семнадцати членов экипажа и шести работников иркутского авиационного завода. Кроме них, смерть настигла 72 жителей городка. Дело в том, что примерно через 25 секунд после взлёта лайнер рухнул на четырёхэтажный жилой дом, полностью его разрушив. При расследовании трагедии были расшифрованы «чёрные ящики». Следствие установило, что причиной аварии стала остановка двигателей, произошедшая в результате сбоя в работе бортового компьютера.

fb.ru

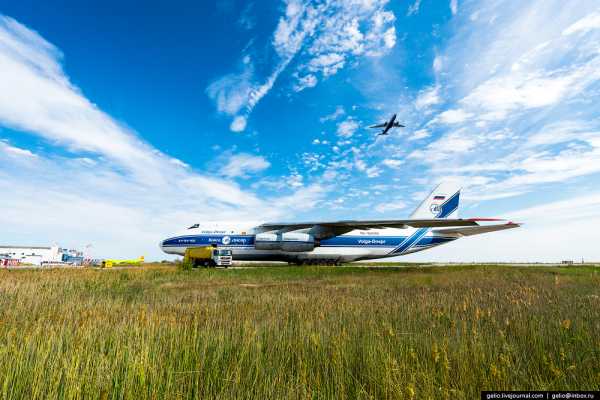

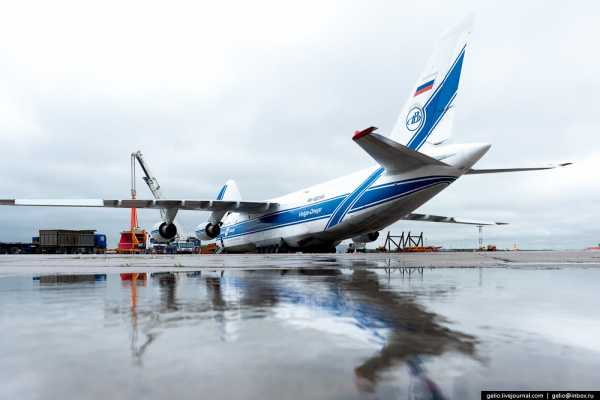

Ан-124 «Руслан» — самый большой в мире серийный самолёт. Авиакомпания «Волга-Днепр»



Мир авиагрузоперевозок похож на обычную доставку тяжёлых грузов, только вместо грохочущих фур, разбивающих асфальт, в небе летят красавцы-гиганты. Самолёты-тяжёловесы переносят на тысячи километров многотонные бурильные установки, агрегаты, машины и технику. Когда нет возможности или времени отправить груз по воде или по земле на помощь прмиходит тяжёлая транспортная авиация.

Лидером среди небесных грузовиков по праву считается Ан-124 «Руслан». Это самый большой в мире серийный грузовой самолёт. Крупнейшим оператором Ан-124 является российская авиакомпания «Волга-Днепр».

В июне этого года мне удалось присутствовать на уникальной транспортировке. 100-тонное колесо гидротурбины для Усть-Среднеканской ГЭС было доставлено «Русланом» из Питера в Магадан.

English version: http://gelio.livejournal.com/217460.html


1. Самолёт Ан-124 «Руслан» создавался в первую очередь для воздушной транспортировки мобильных пусковых установок межконтинентальных баллистических ракет. Первый полёт опытный образец совершил 24 декабря 1982 года в Киеве.

2. Первым использованием грузового потенциала самолёта в гражданских целях стала доставка в 1985 году на опытном экземпляре «Руслана» 152-тонного карьерного самосвала «Юклид» из Владивостока в Полярный (Якутия). Машину перевезли в два рейса.

3. Масштабы Ан-124 поражают: длина самолёта — 69 метров.

4. Если взять за основу Airbus A-320, то Ан-124 будет длиннее почти в два раза.

5. Высота самолета — 21 метр. Это как 7-этажный дом.

6. Размах крыла составляет 73 метра. К примеру, это ширина Красной площади в Москве.

7. По сочетанию характеристик Ан-124 позже уступил только другому детищу Антонова — Ан-225 «Мрия». Её потенциальная грузоподъёмность составила 225 тонн (против максимальных 150 тонн у «Руслана»), а длина грузового отсека — 43 метра (36,5 метра у Ан-124). Однако «Мрию» создали как самолёт специального назначения и выпустили в единственном опытном экземпляре. (смотрите репортаж про «Мрию»: http://gelio.livejournal.com/191632.html)

Два же авиазавода — ульяновский и киевский — собрали, в общей сложности, 56 самолетов Ан-124.

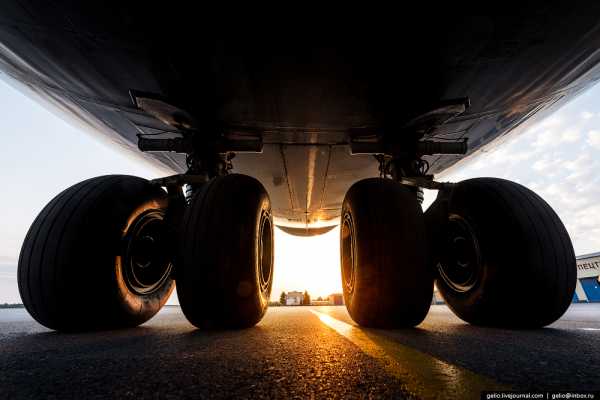

8. Многоопорное шасси, снабжённое 24-мя колёсами, позволяет эксплуатировать Ан-124 с грунтовых ВПП, а также изменять угол наклона фюзеляжа, что облегчает проведение погрузок.

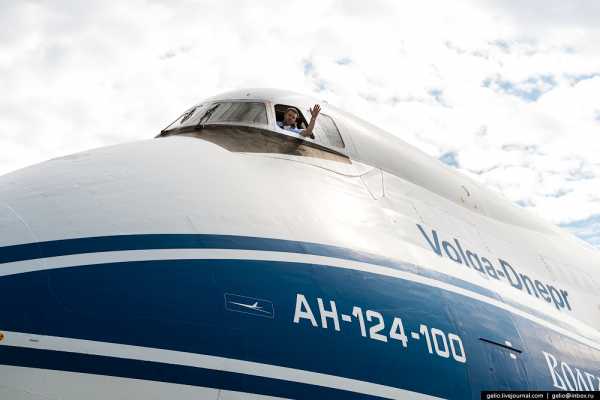

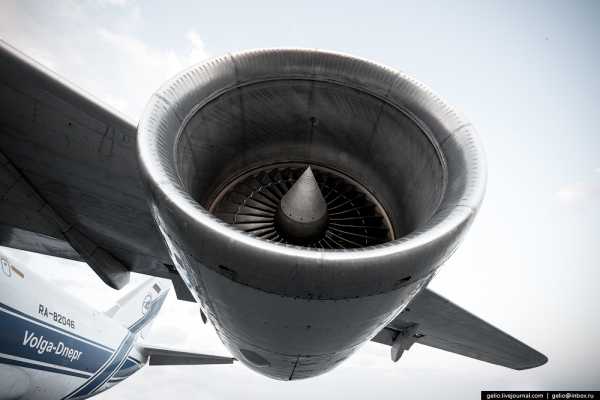

9. На самолёте установлено 4 двигателя Д-18Т.

На взлётном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 4-х двигателей составляет 93,6 тонны (920 кН). Можно предположить, что каждый двигатель на взлётном режиме развивает мощность около 12 500 лошадиных сил!

10. Максимальная скорость самолета составляет 865 км/ч. Практическая дальность — 4500 км, перегоночная дальность — 16500 км.

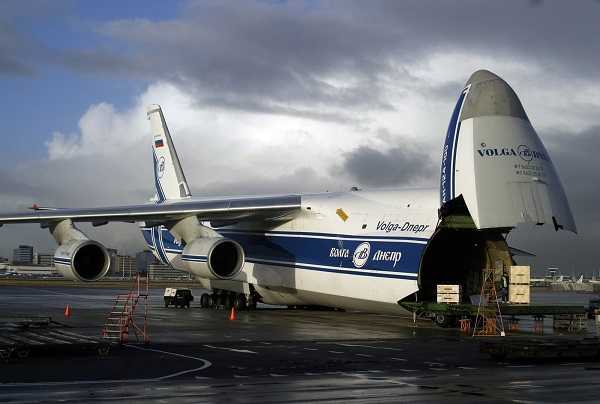

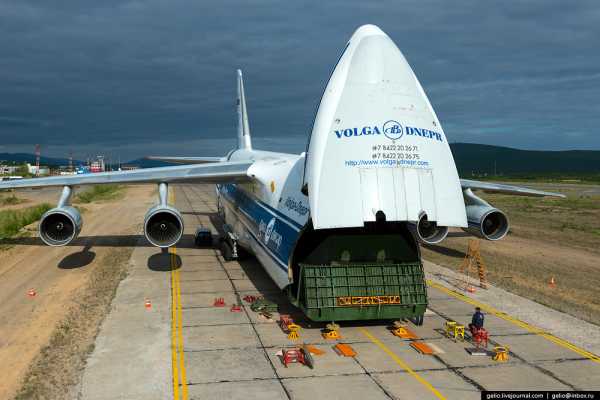

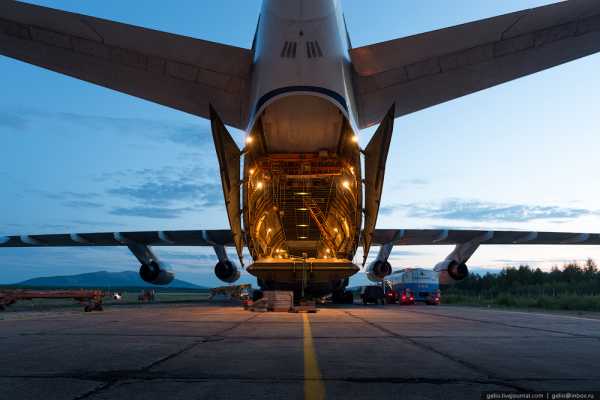

11. Особенностью конструкции самолёта является наличие двух грузовых люков в носовой и в хвостовой частях фюзеляжа, что облегчает и ускоряет процессы погрузки грузов, — в частности груз в АН-124 можно загружать или выгружать одновременно с носа и хвоста.

12. . Открытие переднего грузолюка производится поэтапно с пульта управления: открываются замки носовой части, открывается носовая часть, выпускаются вспомогательные опоры, производится «приседание» самолёта (передние стойки шасси выкатываются вперёд), открывается передняя рампа, раскладываются средний трап и гермотрап.

13. В июне 2016 года Ан-124-100 «Руслан» авиакомпании «Волга-Днепр» доставил рабочее колесо гидротурбины из Санкт-Петербурга (где его произвел завод-изготовитель «Силовые машины») в Магадан для Усть-Среднеканской ГЭС.

Погрузка производилась в аэропорту Пулково.

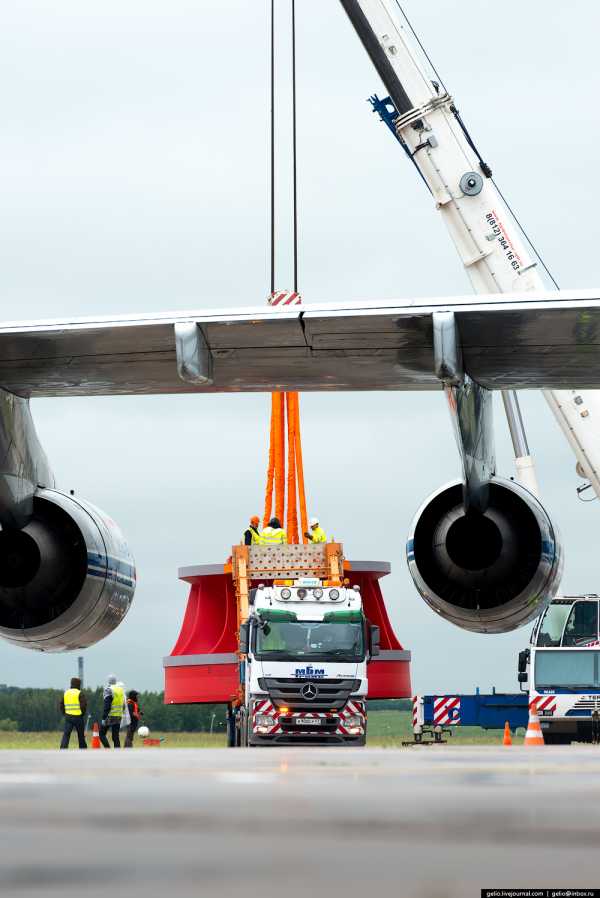

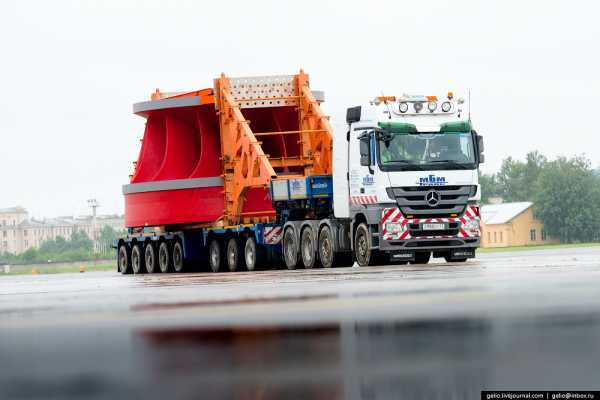

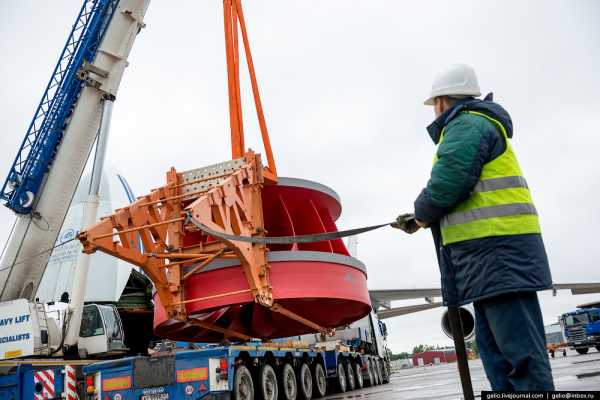

14. Для транспортировки колеса гидротурбины использовалось оборудование, распределяющее вес груза по полу грузовой кабины. Это как для передвижения по снегу нужны снегоступы. Также важно закрепить груз в грузовой кабине (зашвартовать). Неправильное решение этих задач чревато повреждением конструкции ВС и даже авиакатастрофой.

15. Общий вес груза вместе с упаковочным оборудованием и оснасткой составил 115 тонн.

16. Подготовка к перевозке рабочего колеса диаметром около 6 метров велась полгода.

17. Длина грузовой кабины «Руслана» 36,5 м, ширина — 6,4 м, высота — 4,4 м.
Здесь могут поместиться 4 вертолёта Ми-8, вагон метро или даже самолёт Сухой Суперджет 100 (конечно без крыльев и хвостового оперения). Ракета-носитель «Ангара» тоже войдёт вся без остатка, но только в базовой комплектации.

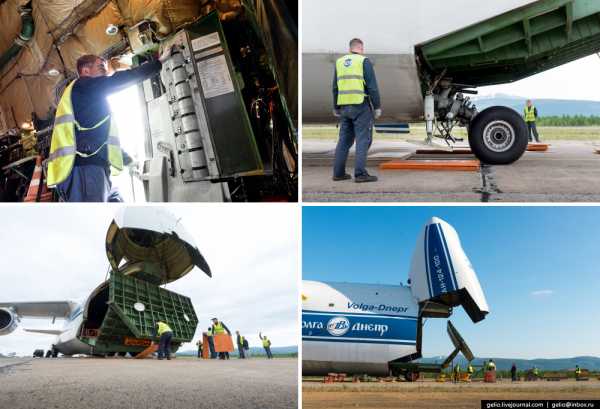

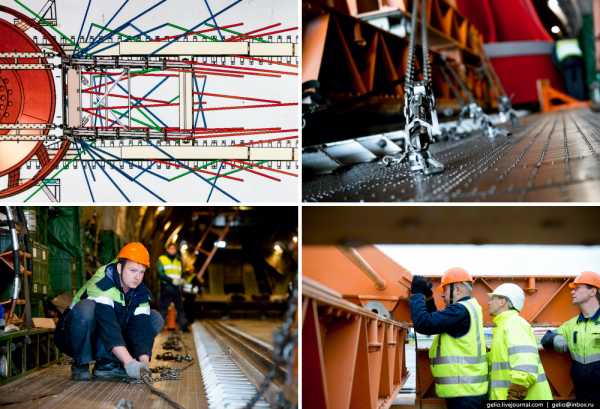

18. Самолёт оснащён погрузочно-разгрузочным, швартовочным оборудованием и бортовыми передвижными мостовыми кранами.

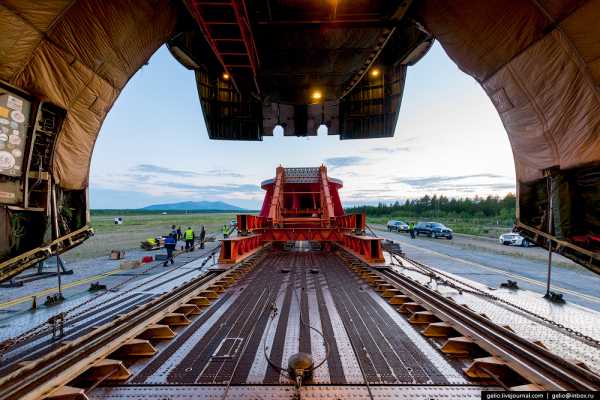

19. Система для погрузки грузов массой до 120 тонн состоит из эстакады, рельсовой системы и ходовых элементов, двигающихся по рельсовой системе. Эстакада служит своеобразным продолжением плоскости пола грузовой кабины. Рельсовая система задаёт направление движения и распределяет нагрузку.

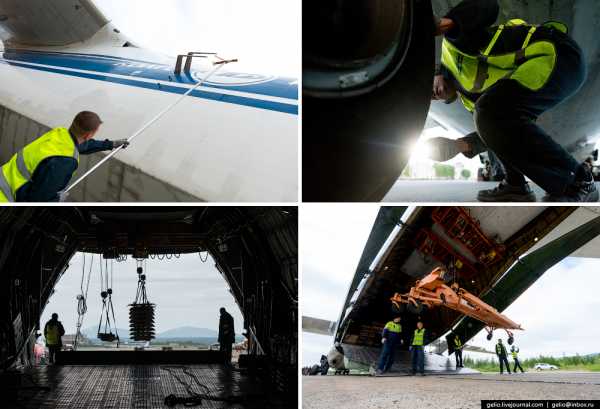

20. Работа технической бригады. Штатный состав — 8 человек. Но в связи с тем, что в Питере выполнялась уникальная погрузка, дополнительно привлекалось ещё 6 человек.

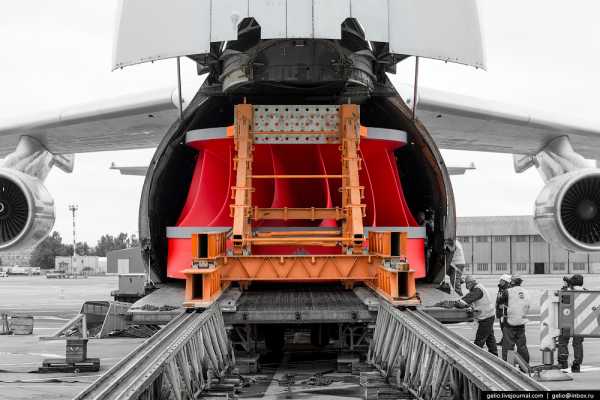

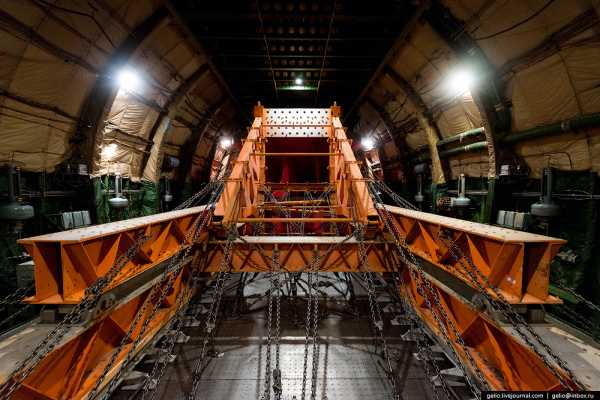

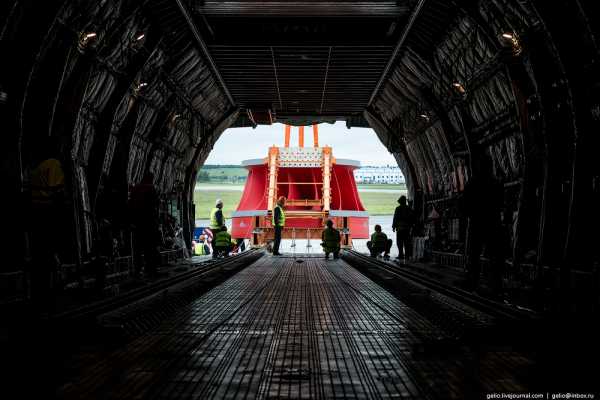

21. После перемещения рабочего колеса на эстакаду груз лебёдкой затянули в грузовую кабину «Руслана» и зашвартовали.

22. Погрузка продолжалась почти 10 часов.

23.

К взлёту готов!

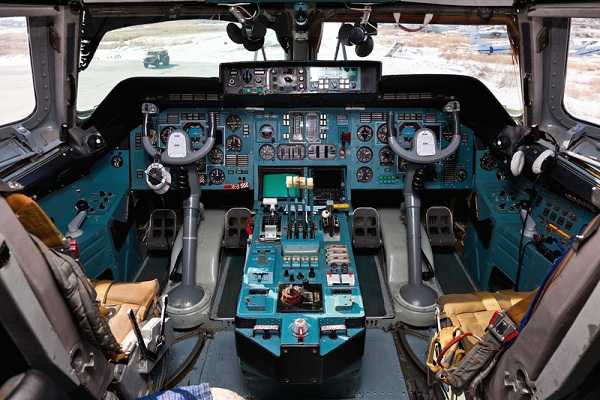

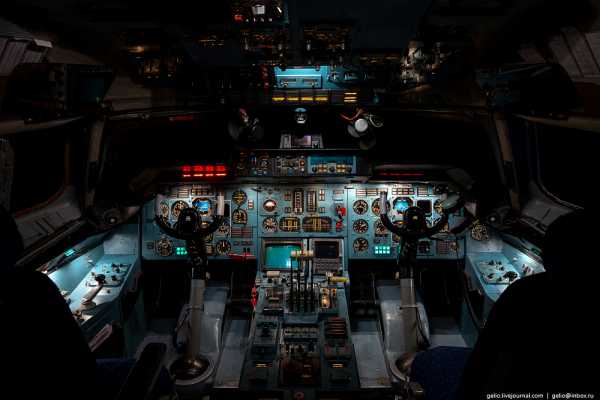

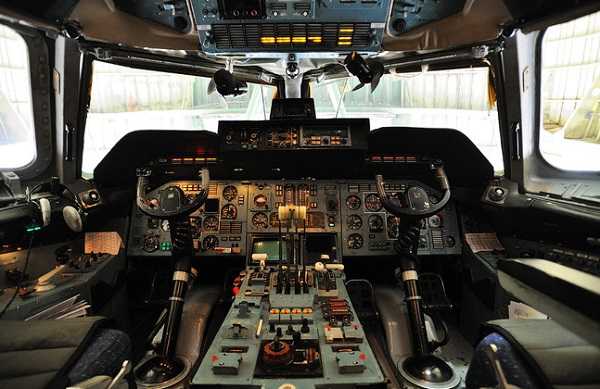

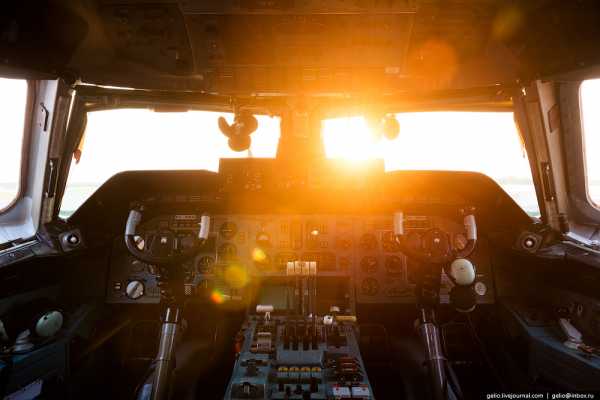

24. Кабина лётного экипажа Ан-124.

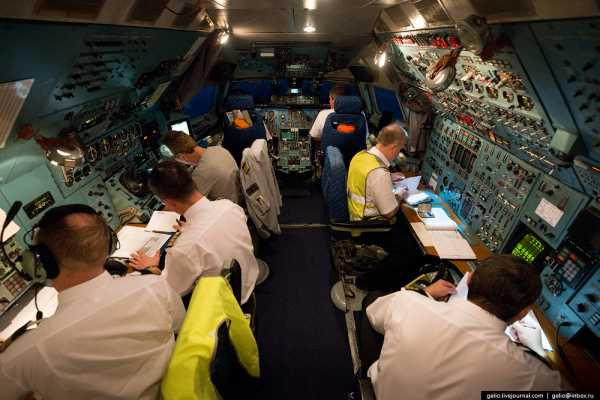

25. Экипаж «Руслана» состоит из 8 человек: командир, помощник командира, штурман, старший бортинженер, бортинженер по АО, бортрадист, 2 оператора погрузочно-разгрузочных работ.

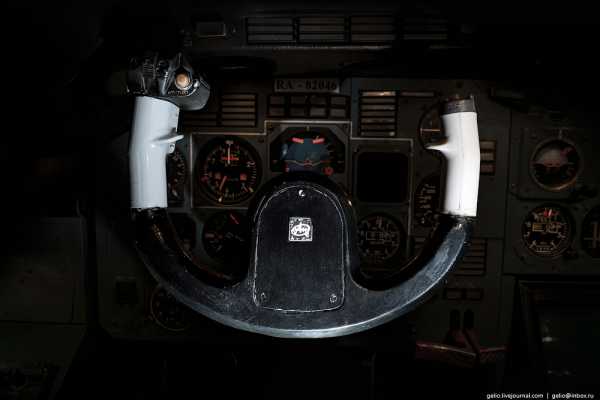

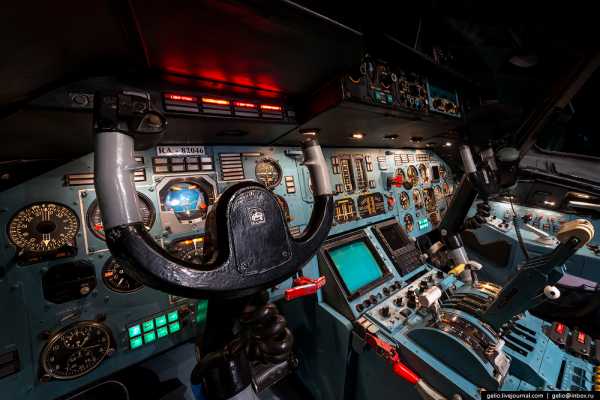

26. Штурвал командира самого большого серийного самолёта на планете.

Управление самолётом бустерное, т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолётом вручную невозможно. Поэтому применено четырёхкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жёстких тяг и тросов.

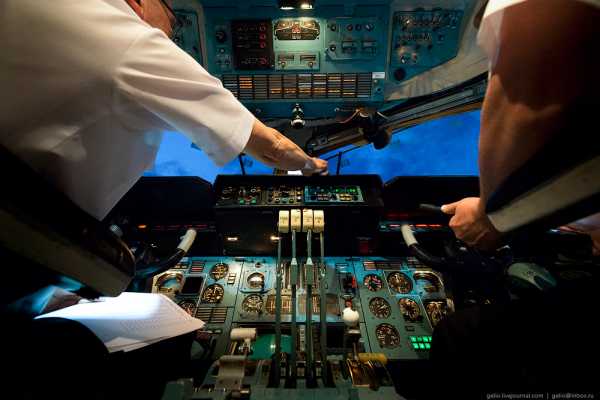

27. Рычаг управления двигателеми (РУД).

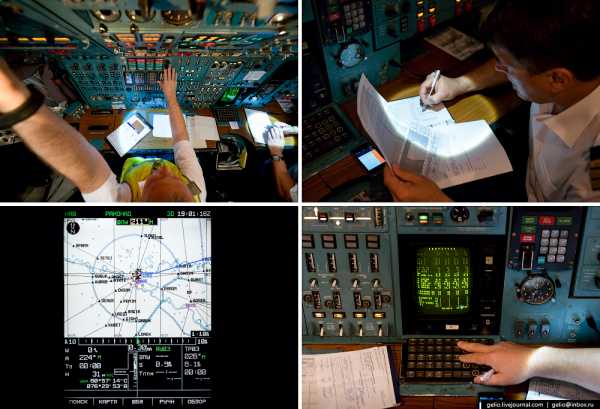

28. «Руслан» — первый советский самолёт, оснащённый бортовой автоматизированной системой, которая проверяет параметры работы всех агрегатов, а также следит за тем, выполнял ли экипаж «Руководство полётной эксплуатации».

29. Автоматика определяет максимально допустимый взлётный вес, в зависимости от аэродрома, защищает самолёт от выхода на закритические режимы.

30. Самолёт имеет две палубы. Нижняя палуба — грузовая, верхняя — кабина пилотов и пассажирский отсек. При этом пройти в кабину пилотов из пассажирской кабины невозможно — они разделены крылом и у них раздельная герметизация.

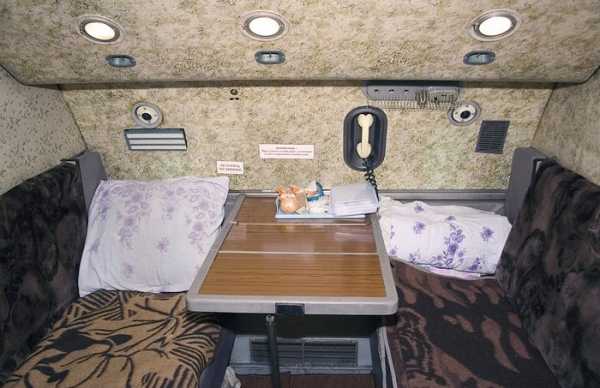

В самолёте предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

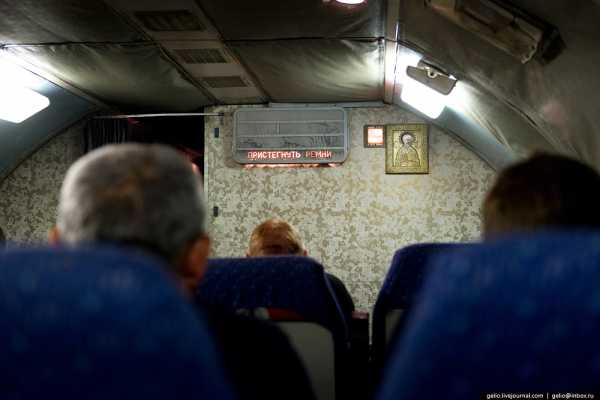

31. Связь пассажирской кабины с кабиной пилотов.

32. Рабочее колесо гидротурбины везли с двумя посадками — в Нижневартовске и Якутске. Это было необходимо для дозаправки и отдыха экипажа.

33. Общая длина маршрута составила 6500 км.

34. Первая посадка в Нижневартовске.

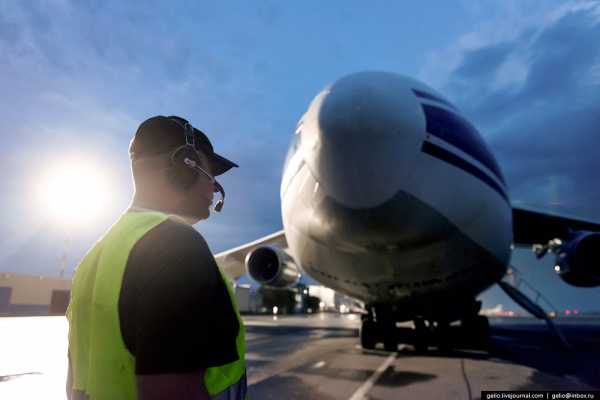

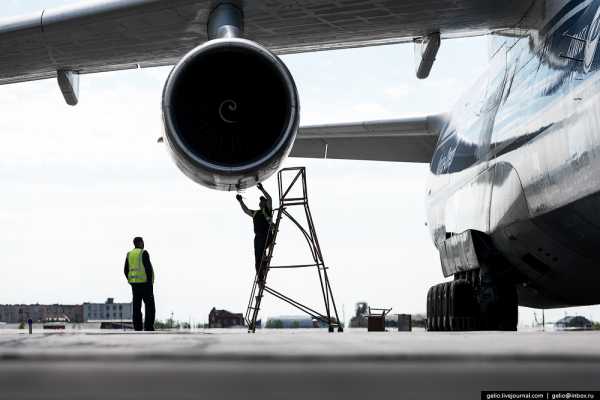

35. После каждой посадки производится осмотр воздушного судна.

36. У «Руслана» уникальное водило (тягач). Его перевозят с собой и достают из грузового отсека в каждом аэропорту, чтобы отбуксировать самолёт.

37.

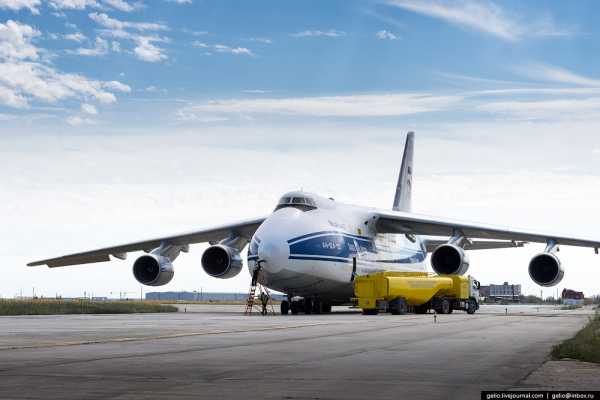

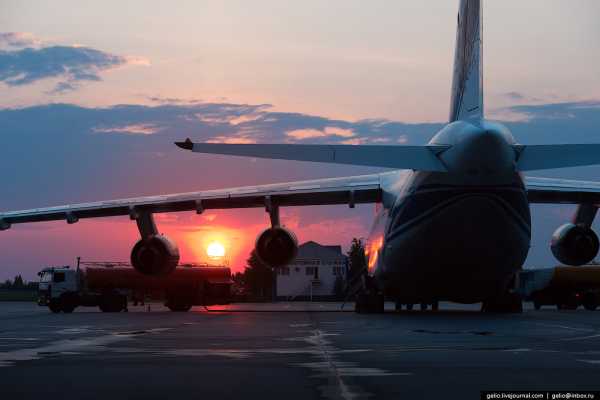

38. Время заправки такого самолёта колеблется в диапазоне от получаса до полутора суток, а количество необходимых заправщиков колеблется от 5 до 40 в зависимости от их вместимости.

39. Максимальная масса заправляемого топлива ограничена максимальной взлётной массой самолёта и составляет 212,3 тонны.
Расход при максимальной загрузке — 12,6 тонны/час. При этом до выхода на эшелон расход топлива увеличивается до 17 тонн/час.

40. Топливозаправочный щиток.

Во время заправки техник следит за равномерностью распределения топлива по бакам самолёта. На фото происходит открытие (закрытие) кранов соответствующих баков. Внизу указатели количества топлива.

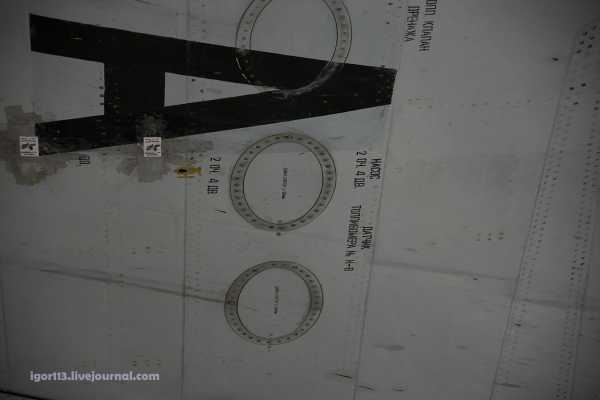

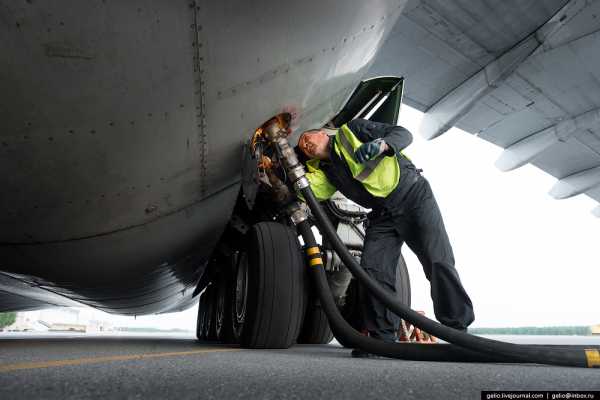

41. Самолёт имеет систему заправки через 4 горловины, расположенные в гондолах главных стоек шасси. Также возможна заправка через 2 горловины, расположенные на верхних частях крыльев.

42. Посадка в Якутстке.

43. Случается, что у аэропорта нет соответствующей стоянки для столь большого самолёта, и его ставят прямо на запасной ВПП.

44. Приветствие командира.

45. Конечная точка маршрута — Магадан.

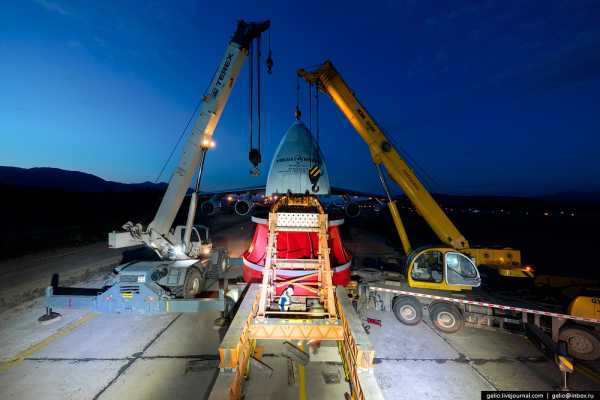

46. Разгрузка происходит по той же схеме, что и погрузка только наоборот.

47. Рабочее колесо выкатили на эстакаду перед ВС.

48. Затем кранами частично разобрали упаковочное оборудование, которое смонтировано на рабочем колесе. После этого самолёт тягачом оттащили и он улетел. Колесо на домкратах подняли, под него заехал трейлер. Затем с помощью кранов демонтировали оставшиеся части оснастки.

49. Перевезённое «Волга-Днепр» рабочее колесо будет установлено на гидроагрегат №3 Усть-Среднеканской ГЭС, который планируется ввести в эксплуатацию в 2018 году.

50. «Русланы» в России летают редко. Например, этот Ан-124 после Магадана сразу улетел в Японию.

Крупнейшим оператором «Русланов» является российская авиакомпания «Волга-Днепр». Её флот насчитывает 12 самолётов Ан-124-100.

География полётов охватывает 190 стран и более 1300 аэропортов. В среднем авиакомпания ежегодно выполняет 1200 рейсов (около 33000 рейсов за 25 лет), перевозя порядка 60000 тонн грузов в год.

51. Спрос на услуги «Русланов» стабильный. Перевозки, например, для всех космических запусков расписаны на два-три года вперёд между операторами, фрахтующими Ан-124. Это та работа, которую никто, кроме «Руслана», выполнить не может.

52. Заказы на перевозки «Русланами» настолько уникальны, что иногда заказчики на этапе создания оборудования советуются с авиаперевозчиком, как лучше спроектировать и подготовить оборудование, чтобы его потом можно было перевезти на Ан-124.

Однажды авиакомпания «Волга-Днепр» перевезла из Остравы (Чехия) в Найроби (Кения) оборудование для золотодобывающей промышленности. Оборудование представляло собой огромные 50-тонные полукольца. Их габариты были сопоставимы с поперечным сечением грузовой кабины «Руслана». При загрузке зазоры между оборудованием и контуром грузовой кабины составили всего 77 мм!

53. Несколько примеров необычных перевозок:

— в мае 1989 года из Лондона в Москву доставили 140 тонн аппаратуры для первого в России концерта легендарной группы Pink Floyd;
— в мае 1992 года из Объединенных Арабских Эмиратов в Швейцарию «Руслан» перевёз 52 тонны золота на сумму в 230 млн фунтов стерлингов;
— в 1993 году Майкл Джексон, в рамках мирового турне, перевёз в Москву 310 тонн сценического оборудования на трёх Ан-124.
— в 1997 одним рейсом из Лондона в Тунис было доставлено 100 тонн кинооборудования, включая макет космического корабля, для съёмок первого эпизода «Звёздных войн»;
— в число необычных пассажиров Ан-124 вошли 68 животных, перелетевших из Праги в Индонезию в 1997 году. В воздушном зоопарке были крокодилы, карликовый гиппопотам, зебры и 4 жирафа.

54. . Выпущенные в советские годы «Русланы» до сих пор покоряют небо. Лётную годность им продлевают на ульяновском авиазаводе «Авиастар-СП».

В версии Ан-124-100 грузоподъёмность увеличена на 30 тонн. Ресурс конструкции модернизированного «Руслана» установлен в 50 тысяч лётных часов, 10 тысяч полётов и 45 календарных лет.

55. Однако авиаперевозчики всё чаще заявляют о том, что возобновление выпуска воздушных гигантов необходимо было начать уже давно: после 2025 года самолёты начнут массово списываться.

Благодарю авиакомпанию «Волга-Днепр» за помощь в организации фотосъёмки!

English version: http://gelio.livejournal.com/217460.html

По всем вопросам, касающимся использования фотографий, пишите на электронную почту: [email protected]

Смотрите также:
• Ан-225 «Мрия» — самый большой самолёт в мире
• Ми-26 — самый большой вертолёт в мире.
• Производство самолётов Ил-76 и Ту-204. «Авиастар-СП»
• Производство самолётов Ту-160, Ту-22М3 и Ту-214. КАЗ им. Горбунова
• Самолёты в ночном ангаре



gelio.livejournal.com

АН 124: транспортный самолёт Руслан

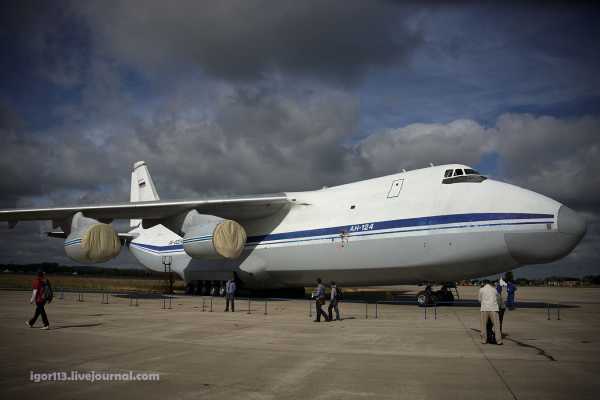

Военный транспортный самолет Ан-124 «Руслан» являлся самым крупногабаритным самолетом в мире (вплоть до появления в 1988 году шестимоторного Ан-225 «Мрия»), а также лидировал по грузоподъемности. Пальму первенства смог отобрать только в 2005 году американский «Боинг-747-8Ф». Уникальная конструкция грузового отсека, высокая вместимость и надежность позволяют машине оставаться востребованной и в наши дни.

Годы выпуска «Руслана» 1987…2004, эксплуатируется он до сих пор, парк потихоньку устаревает, а замены ему пока нет.

Содержание статьи

История создания

Созданный в 1965 году первый в мире широкофюзеляжный армейский транспортный самолет Ан-22 «Антей» открыл новую страницу в соперничестве СССР и США за первенство в разработке самолетов высокой грузоподъемности.

Американским ответом стал транспортный Lockheed C-5 Galaxy, заметно превосходивший по всем характеристикам Ан-22. В 1966 году увидело свет постановление ЦК КПСС и Совета Министров СССР о начале разработки перспективных самолетов с грузоподъемностью не менее 100-120 т.

Для разработки новой машины первоначально предполагалось использовать фюзеляж «Антея», оснащенный стреловидным крылом и турбореактивными двигателями. Однако предполагаемые характеристики не устроили заказчика, и в середине 1968 года были готовы два новых проекта, один из которых имел обозначение Ан-124.

После детальной проработки технического задания, было решено полностью переработать концепцию и проект машины. Разработка чертежей самолета «проект 400» началась в 1976 году.

При разработке машины Ан-124 впервые использовался принцип комплексно-целевой программы, который предусматривал совместное улучшение всех компонентов, отвечающих за эффективность летательного аппарата.

Программа способствовала не только ускорению разработки самолета, но и дальнейшему развитию советской авиационной промышленности.

В результате комплексных работ удалось снизить расход топлива на 15%, а навигационную точность увеличить в 4 раза. Трудоемкость обслуживания Ан-124 сократилась в сравнении с «Антеем» в несколько раз.

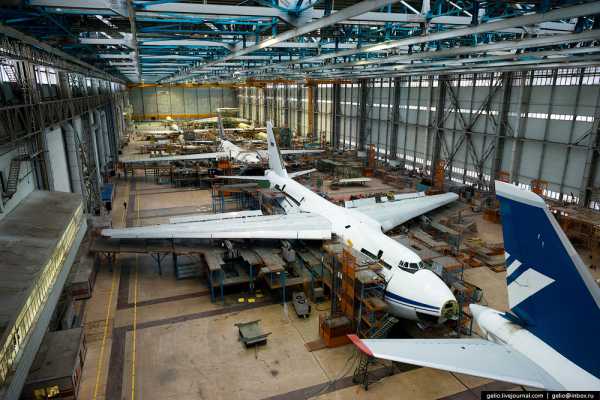

Постройка первых экземпляров машины для статических тестов велась на авиационном заводе КиАПО в Киеве. Специально для сборки крупногабаритных самолетов Ан-124 «Руслан» были построены цеха с длиной пролета до 100 м. Турбовентиляторные двигатели по темпам развития отставали от самолета.

Стендовые прогоны начались за несколько месяцев до запланированного первого взлета Ан-124. Первая опытная машина была готова в конце октября 1982 года. Из-за неготовности силовой установки самолет испытывался в режиме рулежки и коротких пробежек.

Первый полет Ан-124 состоялся в конце декабря под управлением опытных испытателей В.И. Терского и А.В. Галуненко.

Машина продержалась в воздухе около часа, но во время посадки были повреждены элементы шасси из-за возникшего явления «шимми». Дальнейшие полеты выявили склонность двигателей к помпажу. Дефект преследовал Ан-124 на протяжении нескольких лет. В конце 1984 года был готов второй тестовый экземпляр самолета.

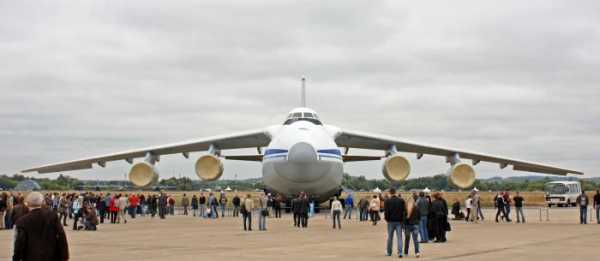

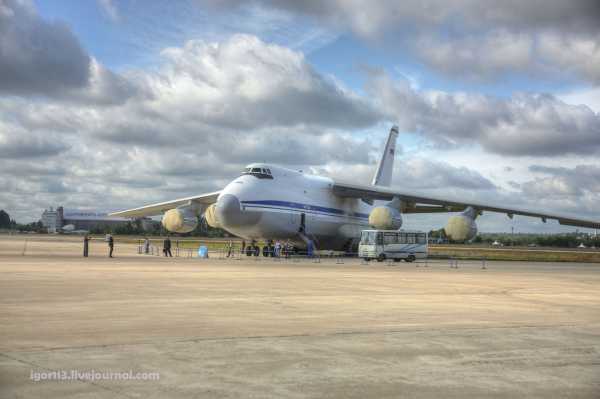

Официальное представление «Руслана» состоялось весной 1985 года на ежегодном авиационном салоне, проходившем во Франции (Ле Бурже), а в конце 1986 года самолет прошел государственные испытания, в 87-м поступил в войска.

В 1992 году Ан-124 получил официальный сертификат, разрешавший эксплуатацию в качестве гражданского летательного аппарата. Производство «Русланов» велось в Киеве (построено 17 пригодных к эксплуатации машин Ан-124) и в Ульяновске (собрано 33 самолета).

За годы эксплуатации в авариях было потеряно четыре машины, в том числе разбился второй тестовый экземпляр Ан-124. Самолет упал в ходе испытательных полетов, направленных на получение сертификата гражданского авиалайнера.

Крупнейшей катастрофой с участием Ан-124 стало падение машины с бортовым номером RA-82005 на жилые кварталы в Иркутске. Причиной катастрофы, унесшей жизни 72 человек, стала перегрузка и помпаж двигателей из-за грубых нарушений норм технического обслуживания.

Конструкция

Цельнометаллический фюзеляж самолета Ан-124 выполнен по стандартной для армейских транспортных машин схеме с верхним расположением стреловидного крыла. Хвостовое оперение построено по однокилевой схеме. При изготовлении силового набора фюзеляжа и крыла использованы композитные материалы.

Общий вес материалов в конструкции составляет 5000 кг.

Использование такого решения позволило сократить вес пустой машины на 2000 кг. Силовая конструкция фюзеляжа набрана из поперечных шпангоутов, соединенных продольными стрингерами и лонжеронами. В конструкции использована работающая обшивка, дополнительно повышающая прочность фюзеляжа.

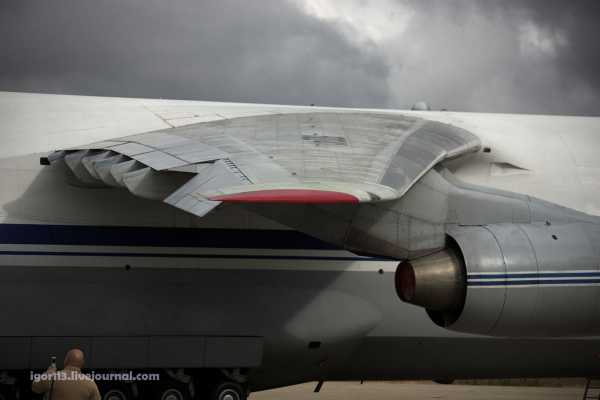

Крыло с углом стреловидности 28⁰ обладает большим удлинением и имеет толстый профиль. Конструкция крыла Ан-124 имеет четыре лонжерона, консоли неразъемные. В состав крыла входят три сегмента – носовой, кессонный и задний. Кессон входит в состав силовой конструкции самолета и имеет продольный и поперечный силовой набор.

Механизация узлов управления состоит из шести секций предкрылков, которые установлены по носовой части крыла на протяжении всего размаха. На задней части каждой консоли расположены внутренний закрылок и дополнительные две секции щелевых закрылков. Рядом с закрылками расположены два элерона и 12 секций тормозных щитков.

Вертикальное оперение самолета Ан-124 состоит из киля и смонтированного на нем руля направления. Руль разделен на верхнюю и нижнюю секции. Киль построен по схеме с двумя лонжеронами и работающей обшивкой. Горизонтальные стабилизаторы выполнены по аналогичной схеме. Рули высоты, размещенные на задней части стабилизатора, состоят из двух элементов – внутреннего и внешнего.

Фюзеляж Ан-124 имеет профиль в виде двух окружностей, пересекающихся в виде цифры «8», внутри оснащен двумя палубами. Радиус верхней окружности составляет 1900 мм, нижней – 3800 мм. Силовой каркас и обшивка соединены при помощи сварки и клея.

Часть элементов фюзеляжа выполнена из углепластика, в частности – створки заднего грузового люка.

Поперечные герметичные переборки разбивают фюзеляж Ан-124 на несколько отсеков. Герметизация защищает подпольные отсеки фюзеляжа от затопления дождевой водой и от попадания агрессивных жидкостей (при перевозке). Фюзеляж оборудован системой дренажных отверстий, предотвращающих застою жидкости и коррозии. Верхняя передняя часть используется для размещения членов экипажа (основного и сменного).

В состав каждого экипажа Ан-124 входит по 6 человек:

  • командир экипажа;
  • помощник командира;
  • штурман;
  • старший бортовой инженер;
  • бортинженер;
  • оператор радиостанции.

Помимо персонала, в отсеке сменного экипажа размещено различное пилотажное оборудование и системы обеспечения жизнедеятельности. Оборудование позволяет вести высадку десанта и доставку грузов в различное время суток при различных метеорологических условиях, а также при противодействии средств ПВО противника.

В состав оборудования Ан-124 входит пилотажный комплекс с прицельным и навигационным блоками, комплекс радиосвязи, специальное оснащение для десантирования.

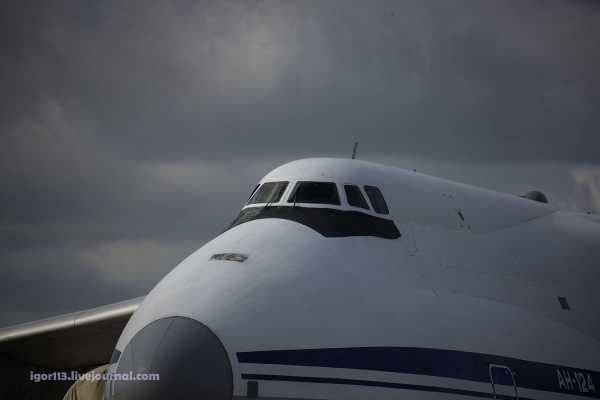

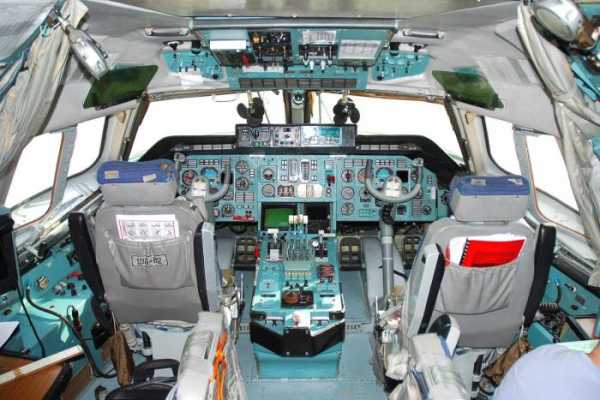

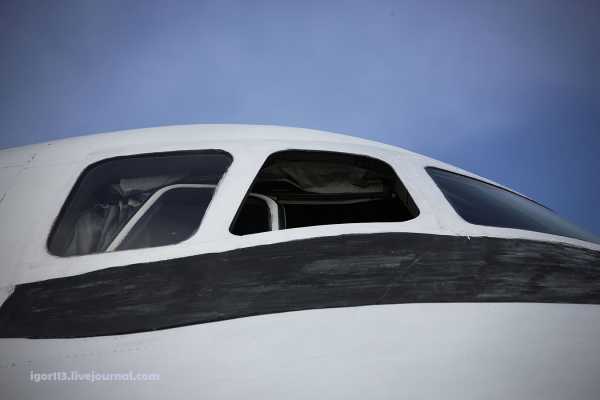

Кабина пилотов Ан-124 оснащена остеклением, прикрепленным к каркасному переплету кабины. В отсеке сменного экипажа выполнены три круглых застекленных окна, выходящих вбок. Дополнительные окна выполнены в грузовом отсеке. Они предназначены для визуального контроля состояния двигателей и створок грузового отсека.

В нижней передней части фюзеляжа имеется грузовой отсек, приспособленный для размещения военной техники.

Отсек проходит по всей длине фюзеляжа и оснащен грузовыми откидными люками, расположенными в носовой и кормовой части фюзеляжа. Проемы люков оснащены усилителями. Полезный объем отсека составляет 1050 м³. Для погрузки и разгрузки самолет Ан-124 оснащен штатным крановым и швартовочным оборудованием.

В отсеке смонтированы два передвижных крана с грузоподъемностью по 10 тонн. Установки мостового типа, перемещаются по рельсам, установленным вдоль бортов. Дополнительно установлены электрические лебедки, развивающие тяговое усилие до 4500 кг. Оборудование нижней палубы позволяет перевозить единичные грузы массой до 50 тонн.

Участок верхней палубы, расположенный в хвостовой части, предназначен для размещения обслуживающего и сопровождающего персонала. Самолет Ан-124 мог вместить до 22 пассажиров. В большинстве случаев в состав команды для обслуживания входили два оператора, которые работали на штатных мостовых кранах.

Кабина персонала оборудована системой поддержки давления, позволяющей выполнять полеты на высотах до 8000 м без применения кислородных масок.

Шасси оснащено двенадцатью опорами. Из них две расположены спереди, а десять – по бокам фюзеляжа (по пять на сторону). Все стойки имеют по два колеса и оборудованы индивидуальной независимой подвеской и отдельным механизмом уборки.

Передняя опора не имеет тормозных механизмов, оснащена механизмом поворота и позволяет развернуть самолет Ан-124 на полосе шириной 50 метров.

При этом используется ассиметричный режим работы двигателей, позволяющий уменьшить радиус поворота.

Створки шасси Ан-124 для снижения веса изготовлены из композитного материала. Тележки основных стоек оборудованы системой регулировки клиренса, позволяющей снизить наклон рампы и упростить погрузку и разгрузку. Конструктивно самолет предназначен для эксплуатации с взлетных полос длиной более 3000 м, оснащенных бетонным покрытием. На практике машины успешно использовались с грунтовых летных полей.

В состав силовой установки входят четыре турбовентиляторных двигателя модели Д-18Т. Установки были разработаны в Запорожском конструкторском бюро «Прогресс» специально для Ан-124 и еще более крупного транспортного самолета Ан-225.

Двигатель создан по трехвальной схеме и состоит из вентилятора компрессора и двух рабочих роторов (пониженного и высокого давления). Конструкция ТРД обеспечивает высокий коэффициент двухконтурности — до 80%. Двигатели размещены под крылом, на пилонах. В обтекателях шасси смонтированы дополнительные газовые турбины ТА-12.

В мотогондолах самолета Ан-124 располагается система предварительной подготовки воздуха для систем кондиционирования в кабинах, а также для работы антиобледенительной системы. Забор воздуха осуществляется из компрессора, затем он охлаждается и подается к исполнительным механизмам под нормальным давлением.

Гидравлика самолета Ан-124 работает от насосных агрегатов, расположенных на двигателях. Агрегаты состоят из двух отдельных насосов.

Каждая система автономна и может обеспечивать жидкостью все исполнительные механизмы.

От гидравлики работает система рулей для управления самолетом, выпуск и уборка стоек шасси, приводы створок, система торможения и управления колесами, приводы грузовых люков.

Электрическая сеть Ан-124 рассчитана на переменное напряжение 115 и 200 В. Генераторные установки расположены на турбовентиляторных двигателях и имеют суммарную мощность 240 кВА. Запас топлива расположен в кессонах центроплана.

Имеется 13 отдельных топливных баков, разделенных на 4 ступени выработки. Постепенная выработка позволяет сохранить центровку самолета. Вес топлива в баках – до 213 тыс. кг.

Технические характеристики Ан-124

ПараметрЗначение
Длина фюзеляжа, м69,1
Диаметр миделя, м7,68
Длина грузовой палубы, м43,45
Ширина грузовой палубы, м6,68
Высота грузового отсека, м4,4
Размах крыла, м73,3
Площадь крыла, м²628
Площадь горизонтального оперения, м²166,7
Площадь руля высоты, м²49,75
Колея шасси, м8
Предельная рулежная масса, кг398 000
Максимальная взлетная масса, кг392 000
Максимальная посадочная масса, кг330 000
Предельная скорость, км/ч530
Длина разбега (в зависимости от массы), м1000-2200

Модификации Ан-124

На базе армейского Ан-124 в 1992 году был создан коммерческий вариант с индексом 124-100. Машина прошла цикл сертификационных проверок и была признана соответствующей требованиям.

На основе модели 100 был создан модернизированный вариант под обозначением Ан-124-100М. На самолете применялось пилотажное и навигационное оборудование, произведенное в странах СНГ и в Европе. Оборудование позволило сократить экипаж до четырех человек и повысить безопасность эксплуатации. Для снижения шумности гондолы моторов оборудованы капотами с шумопоглощающими элементами.

Еще одним вариантом стал Ан-124-100М-150, отличающийся увеличенной до 150 000 кг полезной нагрузкой и расширенным радиусом действия. При грузе весом 120 000 кг самолет обладает радиусом действия 5400 км.

Интересные факты

Для названия летательного аппарата предлагалось несколько имен, в том числе и «Тарас Бульба». Название «Руслан» было предложено О.К. Антоновым в числе прочих, позаимствованных из греческой мифологии.

В 1985…87 годах на машинах Ан-124 был установлен ряд мировых авиационных рекордов.

В ходе беспосадочного перелета с общей протяженностью 20151 км, проходившего вдоль границ Советского Союза, взлетный вес машины достиг 455 000 кг.

При создании самолета Ан-124 предполагалось размещать на борту десант, состоящий из 440 парашютистов или 880 солдат пехотных подразделений, укомплектованных полным боевым снаряжением. В ходе испытаний использовалось десантирование манекенов.

Тестовые высадки выявили ряд ограничений на высадку людей через хвостовой люк в фюзеляже. Одну из машин оснастили дополнительными дверями в бортах фюзеляжа, предназначенными для десантирования. Такая доработка была осуществлена на одном Ан-124 «Руслан», остальные самолеты дверей не имели.

Перспективы

Выпуск самолетов Ан-124 закончился на заводе в Ульяновске в 2004 году. В Киеве сборка закончилась еще раньше. Всего заводы отгрузили заказчикам 56 машин. Часть машин, состоящих на вооружении российской армии, прошли модернизацию с заменой элементов конструкции планера и радионавигационного оборудования. Доработанные самолеты соответствуют спецификации Ан-124-100М.

Проблемой дальнейшей модернизации явились обострившиеся взаимоотношения между Россией и Украиной.

КБ Антонова, располагающееся в Украине, периодически публикует материалы о планируемом запрете полетов «Русланов» за пределы России при отказе от сервисного обслуживания.

В составе российских вооруженных сил находится 24 самолета Ан-124. Еще 12 машин эксплуатируются в транспортной авиакомпании «Волга-Днепр». В Украине имеются 7 машин. По отдельным данным в Киеве и Триполи находятся по одному самолету из состава гражданского авиафлота Ливии.

По одной машине применяется в авиации Арабских Эмиратов и Азербайджана. Машина используется ООН по принципу аренды. В случае необходимости организация может привлекать для проведения грузоперевозок или спасательных операций до шести самолетов Ан-124 «Руслан».

Видео

warbook.club

Антонов Ан-124. Фото и видео, история, характеристики самолета





Ан-124 «Руслан» (изделие «400», по коду НАТО: Кондор) — транспортный тяжёлый дальний самолёт проектирования конструкторского бюро им. О. К. Антонова.

Самолёт создан по аэродинамической схеме четырёхмоторного турбореактивного высокоплана, имеющего стреловидное крыло и однокилевое оперение снабжён авиационными двигателями Д-18Т ОАО «Мотор Сич». Есть две палубы: грузовая кабина на нижней палубе ; кабина сопровождающих до 21 чел, кабина сменного экипажа, кабина экипажа на верхней палубе. Суммарный объём грузовой кабины 1050 кв.м.

Изначально самолет Ан-124 «Руслан» создавали непосредственно в военных целях: транспортировка мобильной пусковой установки межконтинентальной баллистической ракеты (тягач МЗКТ-79221), воздушные перевозки личного состава, транспортировка тяжелой техники. Помимо этой цели, второстепенной задачей являлась перевозка крупнотоннажных, нестандартных и крупногабаритных грузов.

Для обеспечения соответственного технического уровня «изделия 400» (первичное шифрованное название Ан-124) инженеры СССР разработали КЦП – комплексную целевую программу. Она была рассчитана на модернизацию эффективности самолета, а именно повышение аэродинамических характеристик, весовое совершенство, улучшение показателей прочности, ускорение техобслуживания и ремонта. Именно КЦП-124 обосновала фундамент для создания «Руслана».

В научной работе разных структурных отраслей было поставлено много задач по решению оптимальных характеристик самолета. Были задействованы разработчики электроники, создатели двигателей, металлурги, передовые ученые ЦАГИ, мастера станочного оборудования и многие другие. Вычислительная техника проверила около 540 возможных моделей самолета. Благодаря этому были совершены многие прорывы в авиастроении: созданы уникальные панели крыльев длиной до 28 метров, большие панели фюзеляжа, разработаны конструкционные материалы с усиленными свойствами, создан крепеж высокоресурсный. В итоге качество крейсерской аэродинамики увеличилось на 20%, отдача в весе повысилась на 10-15%, навигационная точность увеличилась в четыре раза, и самое главное, что на 15% снизился расход топлива в двигателях.

В 1982 году 24 декабря был совершен первый полет опытного экземпляра в Киеве. На вооружение авиации СССР самолет поступил в январе 87 года. Его подняла в воздух команда в составе летчиков-испытателей (В.И. Терский и А.В. Галуненко), бортинженеров (А.М. Щулещенко и В.М. Воротников), бортрадиста (М.А. Тупчиенко), штурмана (А.П. Поддубный). Всего построено 56 авиамашин. Главным конструктором всего проекта был В.И. Толмачев. Серийное производство было развернуто на Ульяновском АПК АО «Авиастар» и на КиАПО.

Ан-124 – это тяжелый дальний транспортный самолет. Он сумел вернуть СССР передовые места в области транспортной авиации. Следует отметить, что в 1985 году на «Руслане» был установлен 21 мировой рекорд. А в 87-м шестого мая экипаж В.И. Терского побил старый и установил новый мировой рекорд по полетной дальности в замкнутом маршруте.

Эксплуатация самолета началась в 1986 году. Аэрофлот в большинстве использовал его для маршрутов в Сибири, а именно для перевозки грузов больших размеров для разработок месторождений газа и нефти. В наше время Ан-124 используется двумя Российскими полками ВТА, а это 26 экземпляров, и шестью авиакомпаниями Украины и России.

В октябре 2006 года специальным комитетом по вопросам сотрудничества Украины и России было принято решение продолжить проект Ан-124. В августе следующего года было подписано соглашение о серийном производстве. Было решено, что до 2030 года компания «Волга-Днепр» приобретет более ста укомплектованных Ан-124-100М-150. На 13-й год планировалась поставка первых двух экземпляров. В 2008 году в июне ОАК закончили подготовку бизнес-плана возобновления производства «Русланов». На средину 2014 года было объявлено, что в связи с ухудшением политической ситуации и дипломатических отношений Украины с Россией дальнейшее сотрудничество в авиастроении не является целесообразным. Общая разработка самолета Ан-124 «Руслан» была полностью приостановлена.

Структура самолета Ан-124 «Руслан»

В основу взята схема турбореактивного четырехмоторного самолета с наличием стреловидного крыла и однокилевого оперения. Монтированы авиадвигатели Д-18Т. Складывается из двух палуб. Нижняя является грузовой кабиной (общий объем – 1050 м³), а верхняя делится на кабины экипажа, сменного экипажа и кабину сопровождающих (вместительность − до 21 человека).

Для нормированных и стабильных полетов «Руслана» были разработаны специализированные крепежи и усилена критическая норма крыла. Все это обеспечивалось ЭДСУ (электродистанционной системой управления) и установленным впервые на неманевренный самолет вычислительным оборудованием.

24 колеса, находящиеся на многостоечном шасси, обеспечивают использование самолета на грунтовых взлетно-посадочных полосах. Можно изменять угол наклона всего фюзеляжа и менять стояночный клиренс. Эти способности необходимы для более эффективных грузовых работ.

Грузовые отсеки герметичны. Впереди размещена кабина экипажа, отдел отдыха и кабина для сопровождающих. Главной задачей бортового оборудования является помощь при выполнении транспортных и десантных задач вне зависимости от периода суток, погодных условий, наличия у противника противовоздушной обороны и прямого задействования ее. К бортовому оборудованию относится прицельный и навигационный пилотажные комплексы, транспортно-десантное оборудование, специальный комплекс связи.

Самолет Ан-124 используется для выполнения задач блока НАТО, хоть и числится на вооружении ВВС России.

Также следует отметить наличие дополнительных модификаций в этом самолете. Для специальных операций он имеет бортовые передвижные краны (БПК), способные поднять груз весом до 20 тонн, и швартовочное оборудование. Максимальный вес моногруза без особого разрешения достигает отметки 50 тонн.

Заправка обеспечивается централизованной системой. Это происходит под давлением и конкретно через четыре горловины, они находятся в правой и левой гондолах стоек шасси. Еще возможен вариант заправки самотеком сквозь две заливные горловины, они расположены на верхней части левой и правой консолей крыла.

Ан-124 способен перевезти около 440 десантников-парашютистов или около 880 солдат в полной амуниции. Но из-за проведенных опытов в 1989 году было принято решение ввести ограничение, поскольку изначально не были взяты в расчеты аэродинамические факторы.

Существующие модификации

  1. «Изделие 400» − первое зашифрованное название самолета, применялось во время проектирования и изготовления.

  2. Ан-124 – первоначальная модель военно-транспортного образца

  3. Ан-124-100 – транспортный самолет коммерческого образца

  4. Ан-124-100М – специальная модификация для Ан-124-100, включающая в себя наличие усовершенствованного бортового РЭО

  5. Ан-124-100М-150 – та же модификация, но экипаж уменьшен с шести человек до четырех, а нагрузка повышена до 150 тонн.

В настоящее время будущая судьба самолета связана не только с воздушно-транспортными перевозками, но и с космическими программами. Имеется в виду использование «Руслана» как стартовой платформы для запуска в воздухе ракет-носителей весом до трех тонн.

Изначально Ан-124 предусматривался как базовая модель для большого количества модификаций. Основными вариантами были грузопассажирские перевозки и самолет-заправщик. Из-за положительных прогнозов в коммерческих перевозках «Руслан» начали трансформировать в пассажирскую версию, способную перевезти более чем 800 человек на расстояние до десяти тысяч километров. И этот проект мог быть реализован, но не нашлось необходимости его создавать.

На данный момент существует только один бывший военный модифицированный самолет для коммерческих перевозок – Ан-124-100. АНТК и ЗАО «Авиастар» после проведения сертификационных испытаний получили Сертификат летной годности.

Авиакатастрофы

Во время испытательного полета на территории Украины (Киевская область, село Кодра) разбился Ан-124. Это произошло 13.10.1992 года. Из-за ряда негативных факторов, включая столкновение с птицей на взлете, самолет упал на лес. Погибли восемь летчиков-испытателей. В 93 году к трагедии привела ошибка экипажа. Не прочитав необходимых указаний для посадки в специфической местности «Руслан» врезался в гору около г. Керман. Восьмого октября 1996 года возле Турина разбился Ан-124. Причиной была ошибка экипажа и определенные недостатки в конструкции.

Самой крупномасштабной трагедией была авария 97 года в Иркутске. Самолет упал на жилые дома. Помимо потери Ан-124 и двух истребителей Су-27, погибло большое количество людей. К авиакатастрофе привел отказ трех двигателей и нарушение правил взлетной массы.





Самолет Ан-124 фото



Многостоечное шасси, которое снабжёно 24 колёсами дает возможность эксплуатировать самолёт с грунтовых полос, а также менять угол наклона фюзеляжа и стояночный клиренс, что облегчает проведение разгрузочных погрузочных работ

Комплекс транспортного десантного оборудования, бортовая система автоматизированного контроля технического состояния оборудования и систем на 1000 точек, две силовые вспомогательные установки с турбонасосами и электрогенераторами снабжают автономность использования. Особенность конструкции самолёта — наличие двух грузовых люков в хвостовой и носовой части фюзеляжа, что ускоряет и облегчает процессы выгрузки и загрузки грузов.



Самолет Ан-124 фото



Герметичен грузовой отсек. Над ним располагается кабина экипажа, пассажирская кабина и отсек для отдыха экипажа для сопровождающих. Бортовое оборудование предназначается для исполнения десантных-транспортно задач днём и ночью, в сложных и простых погодных условиях, при противодействии противника ПВО, продолжительном отрыве от аэродрома главного базирования и включает: типовой комплекс связи, пилотажный прицельно-навигационный комплекс, транспортно-десантное оборудование (допускается десантирование лишь посадочным методом). Самолёт Ан-124 имеет на вооружении воздущных сил России, но применяется для обслуживания задач блока НАТО. Самолёт для военных перевозок применяют для обеспечения частей НАТО в Афганистане и районах Средней Азии и в районе Персидского залива (для перевозки ракетного зенитного комплекса «Пэтриот»).



Самолет Ан-124 кабина



Самолёт снабжён разгрузочным погрузочным оборудованием, передвижными бортовыми кранами (БПК) общая грузоподъёмность до 20 тонн,  Без специального разрешения допускают перевозить моногрузы, вес до 50 тонн. Самолёт снабжен системой централизованной заправки под давлением сквозь 4 заправочные горловины, которые расположены в правой и левой гондолах основных стоек шасси. Еще вероятна заправка самотёком сквозь 2 заливные горловины, которые расположены на верхних частях левой и правой консолей крыла.



Самолет Ан-124 шасси фото



Ан-124 способен на борт брать  до 440 десантников-парашютистов или 880 солдат с целым снаряжением. Но опыты, начатые в 1989 году по сбросу манекенов парашютистов с самолёта заставили ввести на парашютное десантирование людей ограничения, которые обусловлены аэродинамическими факторами.

Попытки возобновить серийный выпуск Ан-124

Комитет по вопросам экономического сотрудничества российско-украинской комиссии в октябре 2006 года решил продолжать реализацию проекта, имея в виду возобновление серийного производства. Компания «Волга-Днепр» собирается до 2030 года купить до ста модернизированных самолетов Ан-124-100М-150. При этом поставка двух машин приходится на 2013 год.

Ernst & Young и Объединенная авиастроительная корпорация в июне 2008 г. завершили разработку бизнес-плана по возобновлению выпуска самолетов Ан-124. Для начала производства в соответствии с этим документом потребовалось получить подтвержденные заказы не меньше чем на сорок машин. По мнению Виктора Ливанова, члена правления ОАК, сейчас есть спрос на самолеты, и до 2030 г. авиакомпаниям потребуется 71 лайнер. Если заказов будет набрано достаточное количество, то машины будут производиться на «Авиастаре», начиная с 2012 г., по 1-2 лайнера в год. Вместе с тем есть 2 незаконченных планера, которые планируют достраивать. В скором времени ожидается выведение пяти машин из распоряжения Министерства обороны. На то время стоимость Ан-124 – $150-160 млн.

Со стороны Министерства обороны поступили заказы на машины (три самолета) и от авиационной компании «Волга-Днепр» (сорок самолетов).

Объем рынка – 82 машины. На сегодняшний день есть опционы на 61 машину, причем 52 из них собирается купить Россия. Также среди числа заказчиков назвали Кувейт и Объединенные Арабские Эмираты. Дмитрий Кива, президент КБ «Антонов», 29 сентября заявил, что компания вместе с U.S. Aerospace допустила к участию в тендере Министерство обороны США на поставку самолетов, общая сумма которого 50 млрд долларов. На тендере были представлены 3 разных модели самолетов: Ан-122-КС, Ан-124-КС и Ан-112-КС. В результате КБ «Антонов» выбрали на тендере еще в первом туре.

Вячеслав Богуслаев, председатель Совета директоров «Мотор Сич», 20 июля 2011 г. заявил, что программа восстановления производства Ан-124 на авиазаводе «Авиастар-СП» была отложена на 2016 год.

Украина и Россия 12 июля 2013 г. достигли договоренности (на уровне премьер-министров) о формировании совместной компании по производству АН-124-100. И уже в конце месяца появилась информация о том, что на авиазаводе возобновили производство Ан-124.

Владимир Шаманов, командующий ВДВ, в начале августа 2013 г. заявил о потребности ВДВ в таких самолетах, как Ан-124. Вместе с тем он отметил, что постройка самолета уже ведется в Ульяновске.

По итогам заседания межгосударственной комиссии Д. Мантуров (министр торговли и промышленности) и М. Короленко в присутствии В. Януковича и В. Путина подписали акт соглашения о реализации мер государственной поддержки серийного выпуска самолетов Ан-124, оборудованного двигателем Д-18Т, и их модификаций. Стоит отметить, что вопрос о возобновлении выпуска Ан-124 будет иметь положительное решение только в том случае, если удастся сформировать портфолио заказов, которое полностью окупит все затраты.

Юрий Слюсарь, замглавы Минпромторга РФ, 15 августа 2014 г. заявил, что совместный российско-украинский проект в связи с политической ситуаций неактуален, как и прочие совместные проекты в авиастроении.

Так, модернизация и ремонт самолетов Ан-124 в России теперь проходит только на «Авиастар-СП».



Характеристики самолета Ан-124

  • Экипаж: 8 чел. ( помощник командира, командир, старший бортинженер,  бортинженер по АО, штурман,  2 оператора разгрузочо- погрузочных работ, бортрадист)

  • Пассажировместимость: 28чел.

  • Грузоподъёмность: 120000кг

  • Длина: 69,1м

  • Размах крыльев: 73,3м

  • Высота: 21,08м

  • Площадь крыльев: 628кв.м.

  • Наибольший взлётный вес: 392000кг

  • Вес топлива во внутренних баках: 212350кг (максимальная)

  • Массовая отдача: 58 процентов

  • Силовая установка: 4×ТРДД Д-18Т

  • Тяга: 4×229,85 кН (23430 кгс)

  • Вспомогательная силовая установка: 2×ГТД ТА-12

  • Назначенный ресурс:  45 лет; 10000 типовых полётов; 50000 лётных часов

  • Длина грузовой кабины: 36,5м

  • Ширина грузовой кабины: 6,4м

  • Высота грузовой кабины: 4,4м

  • Объем грузового отсека: 1050кв.м.

  • Размер грузовых люков:

  • Наибольшая скорость: 865км/ч

  • Крейсерская скорость: 800—850км/ч

  • Дальность полета: 4800км

  • Наибольшая высота: 11600м

  • Нагрузка на крыло: 365кг/кв.м.

  • Тяговооружённость: 0,41

Ан-124 видео

Смотрите также:

Ан-2 — AN-2

Ан-3 — AN-3
Ан-24 – AN-24
Ан-26 – AN-26
Ан-28 – AN-28
Ан-38 – AN-38
Ан-140 – AN-140
Ан-148 – AN-148
Ан-158 – AN-158



Посмотреть все самолёты…

avia.pro

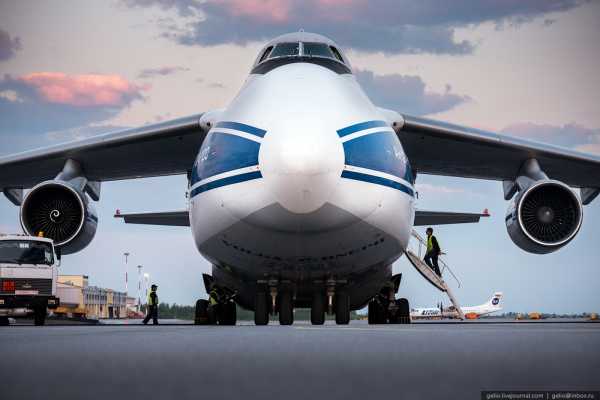

Как устроен Ан-124 «Руслан» — самый большой в мире серийный самолёт


Мир авиагрузоперевозок похож на обычную доставку тяжёлых грузов, только вместо грохочущих фур, разбивающих асфальт, в небе летят красавцы-гиганты. Самолёты-тяжёловесы переносят на тысячи километров многотонные бурильные установки, агрегаты, машины и технику. Когда нет возможности или времени отправить груз по воде или по земле на помощь прмиходит тяжёлая транспортная авиация.

Лидером среди небесных грузовиков по праву считается Ан-124 «Руслан». Это самый большой в мире серийный грузовой самолёт. Крупнейшим оператором Ан-124 является российская авиакомпания «Волга-Днепр».

В июне этого года мне удалось присутствовать на уникальной транспортировке. 100-тонное колесо гидротурбины для Усть-Среднеканской ГЭС было доставлено «Русланом» из Питера в Магадан.


1. Самолёт Ан-124 «Руслан» создавался в первую очередь для воздушной транспортировки мобильных пусковых установок межконтинентальных баллистических ракет. Первый полёт опытный образец совершил 24 декабря 1982 года в Киеве.

2. Первым использованием грузового потенциала самолёта в гражданских целях стала доставка в 1985 году на опытном экземпляре «Руслана» 152-тонного карьерного самосвала «Юклид» из Владивостока в Полярный (Якутия). Машину перевезли в два рейса.

3. Масштабы Ан-124 поражают: длина самолёта — 69 метров.

4. Если взять за основу Airbus A-320, то Ан-124 будет длиннее почти в два раза.

5. Высота самолета — 21 метр. Это как 7-этажный дом.

6. Размах крыла составляет 73 метра. К примеру, это ширина Красной площади в Москве.

7. По сочетанию характеристик Ан-124 позже уступил только другому детищу Антонова — Ан-225 «Мрия». Её потенциальная грузоподъёмность составила 225 тонн (против максимальных 150 тонн у «Руслана»), а длина грузового отсека — 43 метра (36,5 метра у Ан-124). Однако «Мрию» создали как самолёт специального назначения и выпустили в единственном опытном экземпляре. (смотрите репортаж про «Мрию»: http://gelio.livejournal.com/191632.html)

Два же авиазавода — ульяновский и киевский — собрали, в общей сложности, 56 самолетов Ан-124.

8. Многоопорное шасси, снабжённое 24-мя колёсами, позволяет эксплуатировать Ан-124 с грунтовых ВПП, а также изменять угол наклона фюзеляжа, что облегчает проведение погрузок.

9. На самолёте установлено 4 двигателя Д-18Т.

На взлётном режиме каждый двигатель развивает тягу 23,4 тонны (или 230 кН) т. е. суммарная тяга всех 4-х двигателей составляет 93,6 тонны (920 кН). Можно предположить, что каждый двигатель на взлётном режиме развивает мощность около 12 500 лошадиных сил!

10. Максимальная скорость самолета составляет 865 км/ч. Практическая дальность — 4500 км, перегоночная дальность — 16500 км.

11. Особенностью конструкции самолёта является наличие двух грузовых люков в носовой и в хвостовой частях фюзеляжа, что облегчает и ускоряет процессы погрузки грузов, — в частности груз в АН-124 можно загружать или выгружать одновременно с носа и хвоста.

12. . Открытие переднего грузолюка производится поэтапно с пульта управления: открываются замки носовой части, открывается носовая часть, выпускаются вспомогательные опоры, производится «приседание» самолёта (передние стойки шасси выкатываются вперёд), открывается передняя рампа, раскладываются средний трап и гермотрап.

13. В июне 2016 года Ан-124-100 «Руслан» авиакомпании «Волга-Днепр» доставил рабочее колесо гидротурбины из Санкт-Петербурга (где его произвел завод-изготовитель «Силовые машины») в Магадан для Усть-Среднеканской ГЭС.

Погрузка производилась в аэропорту Пулково.

14. Для транспортировки колеса гидротурбины использовалось оборудование, распределяющее вес груза по полу грузовой кабины. Это как для передвижения по снегу нужны снегоступы. Также важно закрепить груз в грузовой кабине (зашвартовать). Неправильное решение этих задач чревато повреждением конструкции ВС и даже авиакатастрофой.

15. Общий вес груза вместе с упаковочным оборудованием и оснасткой составил 115 тонн.

16. Подготовка к перевозке рабочего колеса диаметром около 6 метров велась полгода.

17. Длина грузовой кабины «Руслана» 36,5 м, ширина — 6,4 м, высота — 4,4 м.
Здесь могут поместиться 4 вертолёта Ми-8, вагон метро или даже самолёт Сухой Суперджет 100 (конечно без крыльев и хвостового оперения). Ракета-носитель «Ангара» тоже войдёт вся без остатка, но только в базовой комплектации.

18. Самолёт оснащён погрузочно-разгрузочным, швартовочным оборудованием и бортовыми передвижными мостовыми кранами.

19. Система для погрузки грузов массой до 120 тонн состоит из эстакады, рельсовой системы и ходовых элементов, двигающихся по рельсовой системе. Эстакада служит своеобразным продолжением плоскости пола грузовой кабины. Рельсовая система задаёт направление движения и распределяет нагрузку.

20. Работа технической бригады. Штатный состав — 8 человек. Но в связи с тем, что в Питере выполнялась уникальная погрузка, дополнительно привлекалось ещё 6 человек.

21. После перемещения рабочего колеса на эстакаду груз лебёдкой затянули в грузовую кабину «Руслана» и зашвартовали.

22. Погрузка продолжалась почти 10 часов.

23. К взлёту готов!

24. Кабина лётного экипажа Ан-124.

25. Экипаж «Руслана» состоит из 8 человек: командир, помощник командира, штурман, старший бортинженер, бортинженер по АО, бортрадист, 2 оператора погрузочно-разгрузочных работ.

26. Штурвал командира самого большого серийного самолёта на планете.

Управление самолётом бустерное, т.е. рулевые поверхности отклоняются исключительно с помощью гидравлических рулевых приводов, при отказе которых управлять самолётом вручную невозможно. Поэтому применено четырёхкратное резервирование. Механическая часть системы управления (от штурвала и педалей до гидравлических рулевых приводов) состоит из жёстких тяг и тросов.

27. Рычаг управления двигателеми (РУД).

28. «Руслан» — первый советский самолёт, оснащённый бортовой автоматизированной системой, которая проверяет параметры работы всех агрегатов, а также следит за тем, выполнял ли экипаж «Руководство полётной эксплуатации».

29. Автоматика определяет максимально допустимый взлётный вес, в зависимости от аэродрома, защищает самолёт от выхода на закритические режимы.

30. Самолёт имеет две палубы. Нижняя палуба — грузовая, верхняя — кабина пилотов и пассажирский отсек. При этом пройти в кабину пилотов из пассажирской кабины невозможно — они разделены крылом и у них раздельная герметизация.

В самолёте предусмотрено 18 мест для отдыха членов экипажа и членов инженерно-технической бригады — 6 мест в передней кабине и 12 в задней.

31. Связь пассажирской кабины с кабиной пилотов.

32. Рабочее колесо гидротурбины везли с двумя посадками — в Нижневартовске и Якутске. Это было необходимо для дозаправки и отдыха экипажа.

33. Общая длина маршрута составила 6500 км.

34. Первая посадка в Нижневартовске.

35. После каждой посадки производится осмотр воздушного судна.

36. У «Руслана» уникальное водило (тягач). Его перевозят с собой и достают из грузового отсека в каждом аэропорту, чтобы отбуксировать самолёт.

37.

38. Время заправки такого самолёта колеблется в диапазоне от получаса до полутора суток, а количество необходимых заправщиков колеблется от 5 до 40 в зависимости от их вместимости.

39. Максимальная масса заправляемого топлива ограничена максимальной взлётной массой самолёта и составляет 212,3 тонны.
Расход при максимальной загрузке — 12,6 тонны/час. При этом до выхода на эшелон расход топлива увеличивается до 17 тонн/час.

40. Топливозаправочный щиток.

Во время заправки техник следит за равномерностью распределения топлива по бакам самолёта. На фото происходит открытие (закрытие) кранов соответствующих баков. Внизу указатели количества топлива.

41. Самолёт имеет систему заправки через 4 горловины, расположенные в гондолах главных стоек шасси. Также возможна заправка через 2 горловины, расположенные на верхних частях крыльев.

42. Посадка в Якутстке.

43. Случается, что у аэропорта нет соответствующей стоянки для столь большого самолёта, и его ставят прямо на запасной ВПП.

44. Приветствие командира.

45. Конечная точка маршрута — Магадан.

46. Разгрузка происходит по той же схеме, что и погрузка только наоборот.

47. Рабочее колесо выкатили на эстакаду перед ВС.

48. Затем кранами частично разобрали упаковочное оборудование, которое смонтировано на рабочем колесе. После этого самолёт тягачом оттащили и он улетел. Колесо на домкратах подняли, под него заехал трейлер. Затем с помощью кранов демонтировали оставшиеся части оснастки.

49. Перевезённое «Волга-Днепр» рабочее колесо будет установлено на гидроагрегат №3 Усть-Среднеканской ГЭС, который планируется ввести в эксплуатацию в 2018 году.

50. «Русланы» в России летают редко. Например, этот Ан-124 после Магадана сразу улетел в Японию.

Крупнейшим оператором «Русланов» является российская авиакомпания «Волга-Днепр». Её флот насчитывает 12 самолётов Ан-124-100.

География полётов охватывает 190 стран и более 1300 аэропортов. В среднем авиакомпания ежегодно выполняет 1200 рейсов (около 33000 рейсов за 25 лет), перевозя порядка 60000 тонн грузов в год.

51. Спрос на услуги «Русланов» стабильный. Перевозки, например, для всех космических запусков расписаны на два-три года вперёд между операторами, фрахтующими Ан-124. Это та работа, которую никто, кроме «Руслана», выполнить не может.

52. Заказы на перевозки «Русланами» настолько уникальны, что иногда заказчики на этапе создания оборудования советуются с авиаперевозчиком, как лучше спроектировать и подготовить оборудование, чтобы его потом можно было перевезти на Ан-124.

Однажды авиакомпания «Волга-Днепр» перевезла из Остравы (Чехия) в Найроби (Кения) оборудование для золотодобывающей промышленности. Оборудование представляло собой огромные 50-тонные полукольца. Их габариты были сопоставимы с поперечным сечением грузовой кабины «Руслана». При загрузке зазоры между оборудованием и контуром грузовой кабины составили всего 77 мм!

53. Несколько примеров необычных перевозок:

— в мае 1989 года из Лондона в Москву доставили 140 тонн аппаратуры для первого в России концерта легендарной группы Pink Floyd;
— в мае 1992 года из Объединенных Арабских Эмиратов в Швейцарию «Руслан» перевёз 52 тонны золота на сумму в 230 млн фунтов стерлингов;
— в 1993 году Майкл Джексон, в рамках мирового турне, перевёз в Москву 310 тонн сценического оборудования на трёх Ан-124.
— в 1997 одним рейсом из Лондона в Тунис было доставлено 100 тонн кинооборудования, включая макет космического корабля, для съёмок первого эпизода «Звёздных войн»;
— в число необычных пассажиров Ан-124 вошли 68 животных, перелетевших из Праги в Индонезию в 1997 году. В воздушном зоопарке были крокодилы, карликовый гиппопотам, зебры и 4 жирафа.

54. . Выпущенные в советские годы «Русланы» до сих пор покоряют небо. Лётную годность им продлевают на ульяновском авиазаводе «Авиастар-СП».

В версии Ан-124-100 грузоподъёмность увеличена на 30 тонн. Ресурс конструкции модернизированного «Руслана» установлен в 50 тысяч лётных часов, 10 тысяч полётов и 45 календарных лет.

55. Однако авиаперевозчики всё чаще заявляют о том, что возобновление выпуска воздушных гигантов необходимо было начать уже давно: после 2025 года самолёты начнут массово списываться.

Оригинал поста: http://gelio.livejournal.com/217319.html

kak-eto-sdelano.livejournal.com

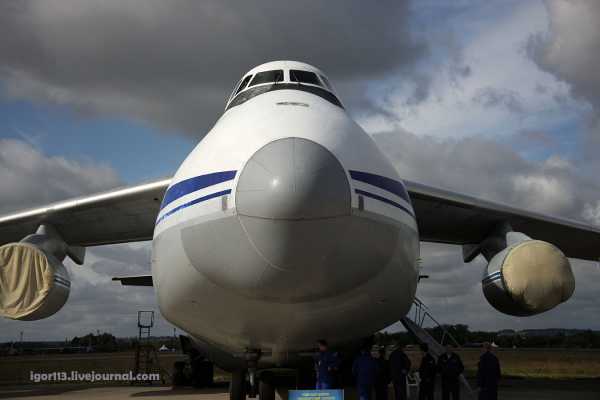

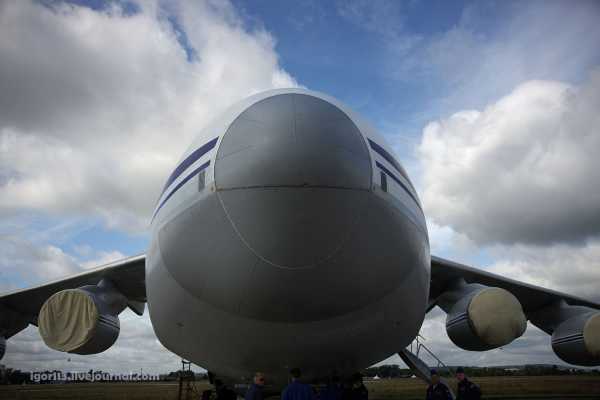

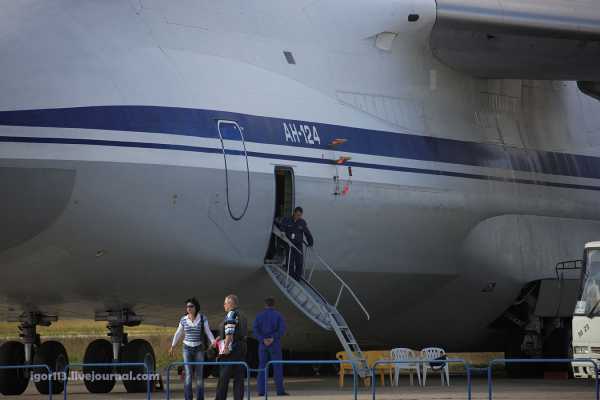

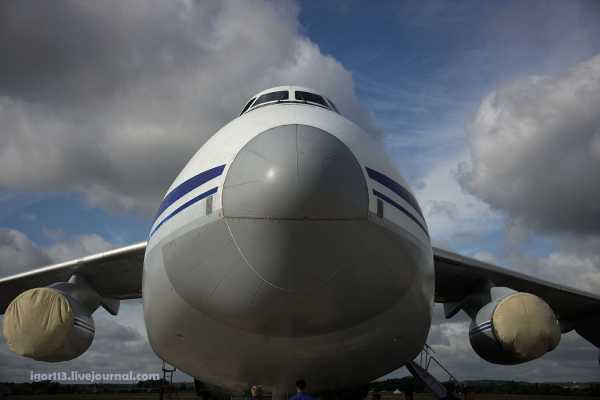

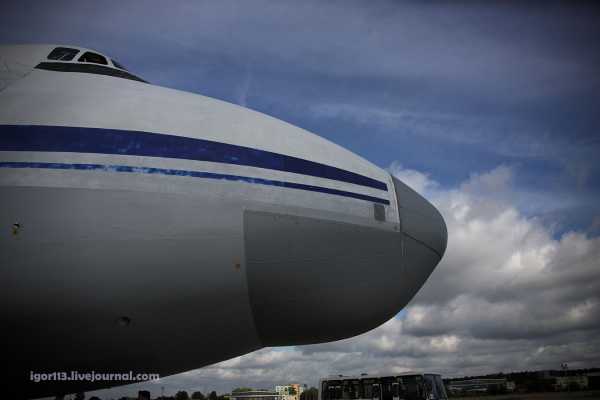

Ан-124 82041 на максе 2009 часть 2

Перейдем к Ан-124


авиамакс часть 1(ан-22)

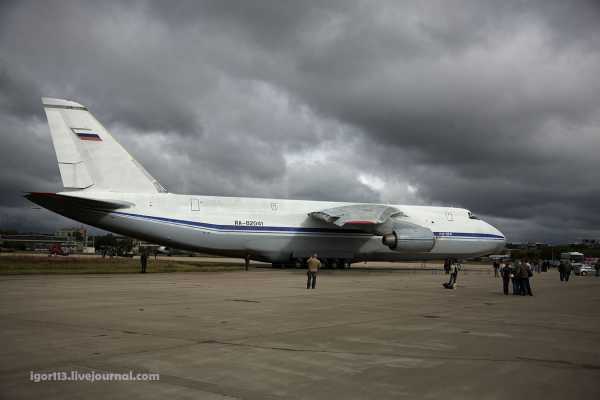

Антонов Ан-124 RA-82041 (зав.н. 9773054055089)

КБ: Антонов
Тип: Ан-124
Модификация: Ан-124
Завод-изготовитель Авиастар

Зав. номер: 9773054055089
Серийный/порядковый номер:
Первый полет: 1990
Комментарии: cn 06-05
Сеща (235 ВТАП)

с даты: модиф.: регистрация: авиакомпания: состояние:
1990 Ан-124 CCCP-82041 Россия (СССР) — ВВС летал
1993 Ан-124 RA-82041 Россия (СССР) — ВВС летал

Самолёт Ан-124 создавался в первую очередь для воздушной транспортировки мобильных пусковых установок межконтинентальных баллистических ракет на базе тягача МЗКТ-79221 Минского завода колесных тягачей также для проведения крупномасштабных десантных воздушных перевозок личного состава, тяжёлой боевой техники и крупнотоннажных перевозок в интересах народного хозяйства. По большинству характеристик превосходит американский C5, с конца 60-х лидировавший в этом классе. Гражданский вариант самолёта может выполнять полёты на всех географических широтах и предназначен для перевозки грузов на большие расстояния.

Самолёт построен по аэродинамической схеме турбореактивного четырёхмоторного высокоплана со стреловидным крылом и однокилевым оперением, оснащён авиадвигателями Д-18Т производства ОАО «Мотор Сич». Имеет две палубы: нижняя палуба — грузовая кабина; верхняя палуба — кабина экипажа, кабина сменного экипажа, кабина сопровождающих до 21 чел. Общий объём грузовой кабины составляет 1050 м³.

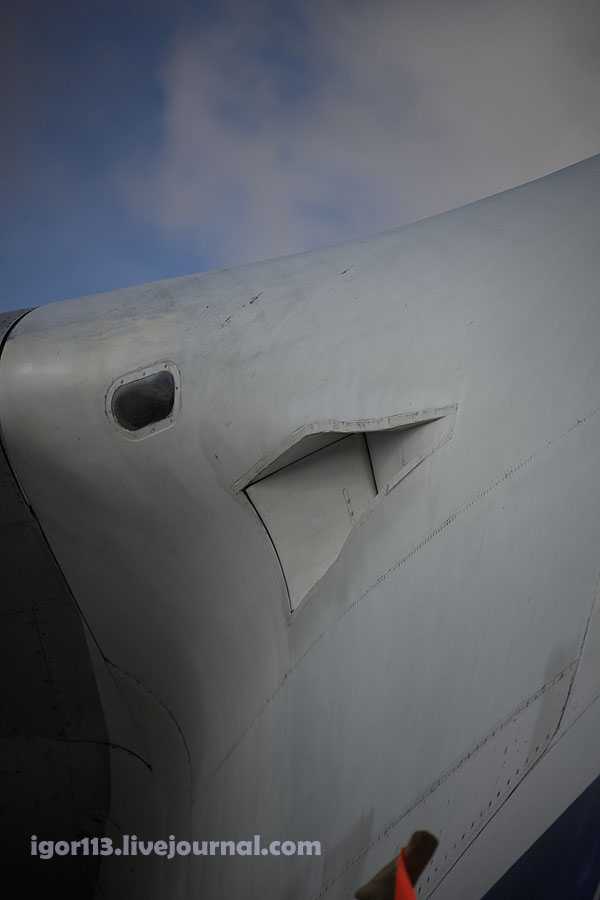

Силовая установка состоит из четырех турбовентиляторных двигателей большой степени двухконтурности Д-18Т конструкции В.А. Лотарева. Кроме огромной мощности (23400 кгс), эти двигатели отличаются малой массой, низким расходом топлива и невысоким уровнем шума. Максимальная масса топлива, ограниченная взлетной массой самолета, составляет 213740 кг. Имея грузоподъемность и дальность полета, в 2-3 раза большие, чем Ан-22 и Ил-76, «Руслан» расходует топлива на 1 тонно-километр перевезенного груза в 2,5-3 раза меньше. Дальность полета Ан-124 с максимальной нагрузкой 120 т составляет 5600 км, а с нагрузкой 40 т 11000 км, и по этому показателю он превосходит американский тяжелый ВТС C-5B Galaxy.

Единственной реализованной до настоящего времени модификацией самолета остается Ан-124-100 — так сказать, демобилизованный «Руслан», его гражданская версия. Необходимость в такой машине возникла, когда военный АН-124 стал стремительно выходить на мировой рынок коммерческих перевозок, не имея на это формального права из-за отсутствия Сертификата летной годности. Конкуренты довольно быстро нащупали это слабое место и вышли с инициативами в соответствующие органы. В результате полеты Ан-124 в коммерческих целях были формально запрещены, а АНТК при участии ЗАО «Авиастар» ничего не оставалось, как модернизировать его и провести дорогостоящие сертификационные испытания.

Прежде всего с самолета сняли ставшее лишним оборудование для военного применения — радиоэлектронное и десантно-транспортное, изменили состав кислородного. Установили радиостанции с гражданской сеткой частот, пилотажно-навигационные приборы с футовыми шкапами и другое необходимое для полетов по международным трассам оборудование. Был ограничен угол выдвижения закрылков на посадке с 40° до 30°. В связи с тем, что темп расходования ресурса планера при выполнении коммерческих рейсов в 1,7-2,2 раза выше, чем в ВВС, для АН-124-100 была разработана новая система индивидуального продления этого важнейшего показателя, гарантирующая безопасность даже при очень интенсивной эксплуатации самолета. Были сделаны и такие немаловажные вещи, как облагорожен интерьер обитаемых помещений, установлены туалеты, нанесены необходимые надписи на английском языке и т. д. Выпуск гражданского варианта «Руслана» специально для АНТК начался на «Авианте» в 1990-91 гг (самолеты № 02-08 и № 02-10). А в 1 марте 1993 г., после завершения сертификационных испытаний самолета, состоялось Межправительственное украинско-российское решение № 490-93 об АН-124-100. Затем до 1995 г в Киеве и Ульяновске было выпущено еще 5 гражданских «Русланов» (серийные №№03-01, 03-02, 07-08, 07-09, 07-10). Еще 15 исходных Ан-124 были переделаны в АН-124-100. Все они поступили в коммерческую эксплуатацию.

как то аляповато красочкой нарисовано

Ан-124 оснащен навигационной РЛС, инерциальной системой повышенной надежности, пилотажно-навигационным прицельным комплексом ПНПК-124, автоматизированным комплексом радиосвязи ТИП-15, радионавигационной аппаратурой «Лоран» и «Омега».

передняя опора — из двух стоек, каждая из которых имеет два колеса. Система управления поворотом передних стоек способствует развороту самолета на взлетно-посадочной полосе шириной до 50 метров с использованием асимметрии тяги двигателей.

Многоколесное шасси оснащено системой приседания, благодаря которой значительно уменьшается наклон рамп и облегчается процесс погрузки и выгрузки техники и грузов. Каждая основная опора шасси состоит из пяти независимых двухколесных стоек

При создании самолета Ан-124 применено крыло относительно толстого стреловидного суперкритического профиля, что в сочетании с тщательной отработкой формы фюзеляжа обусловило высокие аэродинамические качества и, следовательно, большую дальность полета.

Основные характеристики

* Экипаж: 4-6 человек
* Инженерно-технический персонал: 7-9 человек
* Длина: 69,1 м
* Размах крыла: 73,3 м
* Высота: 21,1 м
* Площадь крыла: 628 м²
* Масса пустого: 173 000 кг
* Нормальная взлётная масса: 392 000 кг
* Масса полезной нагрузки: 120 000 кг
* Массовая отдача: 58 %
* Максимальная взлётная масса: 402 000 кг
* Масса топлива во внутренних баках: 212 000 кг
* Силовая установка: 4 × ТРДД Д-18Т
o + 2 ВСУ ТА-12, установленные в обтекателях шасси
* Тяга: 4 × 23 430 кгс

* Назначенный ресурс: 6 000 часов
* Расход топлива: 12 600 кг/час (при максимальной коммерческой загрузке)

Габариты грузовой кабины

* Длина: 41,5 м
* Ширина: 6,4 м
* Высота: 4,4 м
* Объем грузового отсека: 1050 м³
* Размер грузовых люков:
o передний: 6,4 м
o задний: 4,4 м

Самолет имеет две палубы: нижняя палуба — грузовая кабина; верхняя палуба — кабина экипажа, кабина сменного экипажа, кабина сопровождающих до 21 чел.
Лётные характеристики

* Максимальная скорость: 865 км/ч
* Крейсерская скорость: 800—850 км/ч
* Практическая дальность: 4800 км
* Перегоночная дальность: 15 700 км
* Практический потолок: 12 000 м
* Нагрузка на крыло: 365 кг/м²
* Тяговооружённость: 0,41
* Длина разбега:
o при максимальной взлётной массе: 3000 м
o при нормальной взлетной массе: 2520 м
* Длина пробега: 900 м (при максимальной посадочной массе)

igor113.livejournal.com

Самолет Ан 124 Руслан Технические Характеристики. Перспективная авиация. informatik-m.ru

самолет ан 124 руслан технические характеристики

Ан-124

Ан-124-100 «Руслан» — крупнейший в мире грузовой гражданский самолет, признанный лидер на рынке грузовых авиаперевозок крупногабаритных и сверхтяжелых грузов. Сочетание таких технических характеристик как объем грузовой кабины, дальность полета, возможность загрузки без специального погрузочного оборудования позволяет перевозить сверхтяжелые и крупногабаритные грузы массой до 120 тонн на предельно большие расстояния.

Герметичная грузовая кабина общим объемом 1050 м³ обеспечивает широкие возможности для транспортировки различных видов грузов, в том числе нестандартных и крупногабаритных, а также требующих специальных условий перевозки.

Многостоечное шасси, снабженное 24 колесами, позволяет эксплуатировать самолёт с грунтовых взлетно-посадочных полос, а также изменять угол наклона фюзеляжа, что облегчает проведение погрузочно-разгрузочных работ.

Самолет Ан-124-100 имеет два грузовых люка, носовой и хвостовой, оснащенных раскладывающимися грузовыми рампами. Для погрузки нестандартных грузов в грузовой кабине установлены две электролебедки тягой до 3 тонн каждая и 4 электротельфера общей грузоподъемностью до 30 тонн.

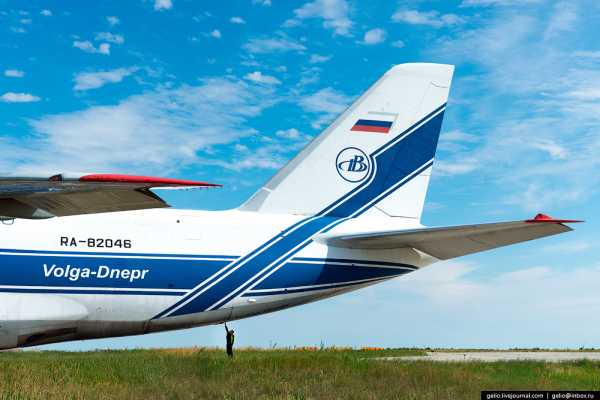

В настоящее время в парке авиакомпании «Волга-Днепр» 10 самолетов Ан-124-100 «Руслан».

Самолет Ан-124 Руслан

Самолет Ан-124 Руслан — тяжелый дальний военно-транспортный самолет. Английское название: AN-124 Ruslan. IATA: A4F. ICAO рус: A124.

Производитель: ОКБ О.К. Антонова.

Категория: Гражданский, Грузовой.

Самолет Ан-124 предназначен для доставки на большую дальность войск, боевой техники и вооружения из глубокого тыла на театры военных действий, перевозки крупногабаритных грузов и тяжелых народно-хозяйственных грузов в любую точку земного шара.

Самолет выполнен по обычной для тяжелых военно-транспортных самолетов схеме высокоплана со стреловидным крылом сравнительно большого удлинения, однокилевым хвостовым оперением и многоколесным убирающимся в полете шасси. В самолете широко применяются композиционные материалы. Пол выполнен из титанового сплава.

Многостоечное шасси, снабженное 24 колесами, позволяет использовать самолет с грунтовых взлетно-посадочных полос, а также изменять стояночный клиренс и угол наклона фюзеляжа, что облегчает проведение погрузочно-разгрузочных работ.

Из КМ выполнено 5000 кг конструкции планера (1500 м 2 обшивки), что позволило снизить массу пустого самолета на 2 тонны. При создании самолета Руслан применено крыло относительно толстого стреловидного суперкритического профиля, что в сочетании с тщательной отработкой формы фюзеляжа обусловило высокие аэродинамические качества и, следовательно, большую дальность полета.

Фюзеляж самолета разделен на две палубы и в интересах удобства обслуживания, ремонта и увеличения ресурса разбит на ряд герметичных отсеков специализированного назначения: грузовая кабина для размещения перевозимой техники и грузов, верхняя передняя палуба для размещения основного и сменного экипажей (по 7 человек) и оборудования, верхняя задняя палуба для размещения людей, сопровождающих технику и грузы (80 человек). Наддув грузовой кабины обеспечивает перепад давления не менее 25 кПа. Это позволяет перевозить пассажиров на высоте 8000 метров без кислородного оборудования.

Благодаря наличию переднего (откидывающаяся носовая часть) и заднего грузовых люков обеспечивается возможность оперативно осуществлять погрузку и выгрузку нестандартных грузов с обоих направлений. Герметичная грузовая кабина (длина 36,5 м, без рампы — 26,5 м, ширина 6,4 м, высота 4,4 м) обеспечивает перевозку грузов общей массой до 120 т, парашютное десантирование грузов общей массой до 100 т на платформах, а также специально подготовленных грузов и техники, исключающих применение платформ. Объем грузовой кабины превышает 1000 м 3.

Выполненный из титанового сплава пол грузовой кабины допускает погрузку всех видов самоходной и несамоходной колесной и гусеничной техники с нагрузкой на ось до 12 т при размещении в один ряд и до 10 т при размещении в два ряда. Кабина оборудована двумя бортовыми погрузочными кранами грузоподъемностью по 10 (20) т и передвижными напольными электрическими лебедками с тяговым усилием до 4,5 т каждая. Имеющееся на самолете роликовое оборудование позволяет загружать и выгружать моногрузы массой до 50 т.

Многоколесное шасси оснащено системой приседания, благодаря которой значительно уменьшается наклон рамп и облегчается процесс погрузки и выгрузки техники и грузов. Каждая основная опора шасси состоит из пяти независимых двухколесных стоек, передняя опора — из двух стоек, каждая из которых имеет два колеса. Система управления поворотом передних стоек способствует развороту самолета на взлетно-посадочной полосе шириной до 50 метров с использованием асимметрии тяги двигателей. Для полного использования боевых возможностей Ан-124 должен эксплуатироваться с бетонированных ВПП длиной более 3000 м. Однако, несмотря на большие размеры и массу, самолет способен выполнять полеты и с грунтовых ВПП.

Силовая установка состоит из четырех турбовентиляторных двигателей большой степени двухконтурности Д-18Т конструкции Владимира Алексеевича Лотарева. Кроме огромной мощности (23400 кгс), эти двигатели отличаются малой массой, низким расходом топлива и невысоким уровнем шума. Максимальная масса топлива, ограниченная взлетной массой самолета, составляет 213740 кг. Имея грузоподъемность и дальность полета, в 2-3 раза большие, чем Ан-22 и Ил-76, «Руслан» расходует топлива на 1 тонно-километр перевезенного груза в 2,5-3 раза меньше. Дальность полета Ан-124 с максимальной нагрузкой 120 т составляет 5600 км, а с нагрузкой 40 т 11000 км, и по этому показателю он превосходит американский тяжелый ВТС C-5B Galaxy.

Самолет оснащен системой автоматического ЭДСУ, автоматизированной системой штурвального управления, четырехканальным гидравлическим комплексом, высоконадежными системами электроснабжения и жизнеобеспечения экипажа. Всего в системах управления самолетом задействовано 34 компьютера.

Судно оснащено так же навигационной РЛС, инерциальной системой повышенной надежности, пилотажно-навигационным прицельным комплексом ПНПК-124, автоматизированным комплексом радиосвязи ТИП-15, радионавигационной аппаратурой «Лоран» и «Омега».

Самолет вернул СССР лидерство в тяжелой транспортной авиации, лишив Lockheed C-5 Galaxy титула самого большого самолета в мире. В 1985 году на самолете Ан-124 «Руслан» был установлен 21 мировой рекорд, в том числе по грузоподъемности (171219 кг на высоту 10750 м), а 6 мая 1987 года был установлен мировой рекорд дальности полета по замкнутому маршруту (0,92 км).

Первый полет лайнера состоялся 26 декабря 1982 года. Поставки начались в 1987 году.

Модификации самолета

Ан-124-100. Самолет Ан-124-100 для коммерческих грузовых перевозок.

Ан-124А — разрабатываемая модификация, имеющая улучшенные ВПХ, что обеспечит его эксплуатацию с аэродромов 2-го класса.

Ан-124-200/210. В 1999 году АНТК имени авиаконструктора Олега Константиновича Антонова, российское ОАО «Авиастар» и английская авиатранспортная компания Air Foyle подготовили и передали совместное предложение по предоставлению в лизинг министерству обороны Великобритании нового варианта «Руслана» — самолет Ан-124-210, оснащенного двигателями RB211-524Н-Т (тягой 264 кН) фирмы «Rollce-Royce».

Двигатели: 4 турбореактивных двигателя Д-18T или RB-211-524Н-Т

Размеры и параметры АН-124

Размах крыльев: 73.3 м

Длина самолета: 69.1 м

Высота самолета: 20.8 м

Площадь крыла: 628.5 кв.м

Число мест: Экипаж: 4-6 чел в зависимости от модификации.

Сопровождающих: до 88 человек

Массы и нагрузки
Летные данные

Максимальная скорость: 865 км/ч

Крейсерская скорость: 800 км/ч

Дальность перегоночная: 16500 км

Дальность действия: 5000 км

Дальность полета с резервами топлива:

— с грузом 120 тонн: 4800 км

— с грузом 40 тонн: 12000 км

— перегоночная: 15700 км

Практический потолок: 12000 м

Длина разбега при нормальной взлетной массе: 2520 м.

Свой первый полет опытный образец «Руслана» (СССР 82002, № 318) совершил 21 декабря 1982 г. в Киеве. Машину поднял экипаж в составе летчиков-испытателей В.И. Терского (командир корабля) и А.В. Галуненко, бортинженеров А.М. Шулещенко и В.М. Воротникова, штурмана А.П. Поддубного, бортрадиста М.А. Тупчиенко, ведущих инженеров по испытаниям М.Г. Харченко и B.C. Михайлова.

Серийное производство самолета было развернуто на КиАПО и Ульяновском АПК АО «Авиастар».

В 1985 году Лайнер впервые демонстрировался на авиасалоне в Париже. Аэрофлот начал эксплуатацию самолета в начале 1986 года. В основном он работал на авиалиниях в Сибири, перевозя грузы необычно больших размеров для промышленных разработок газа и нефти. На вооружение ВТА СССР самолет поступил в январе 1987 года. По состоянию на начало 1998 года было построено 54 летных экземпляра и один планер самолета для статических испытаний.

Для военных перевозок самолет применялся во время боевых действий в Афганистане и в районе Персидского залива (для перевозки зенитно-ракетного комплекса «Патриот»).

В период кризиса в районе Персидского залива в сентябре 1990 года самолет Ан-124 доставил одним рейсом 451 беженца из Аммана в Дакку (самолет был дооборудован туалетными блоками с химической регенерацией, баком на 570 литров питьевой воды, а также покрытием кабины губчатой резиной, позволяющим размещать пассажиров в лежачем положении).

6 декабря 1997 г. 14-40 часов в поселке авиастроителей Иркутск-II потерпел катастрофу Ан-124 «Руслан» ВВС России. Погибли 17 членов экипажа и 6 представителей иркутского авиазавода, сопровождавшие груз: два самолета-истребителя Су-27, предназначенные Вьетнаму. Самолет через 20-25 секунд после взлета упал на жилой поселок, взорвался и загорелся. Полностью разрушен 4-этажный 64-квартирный жилой дом, частично пострадала школа -интернат, два жилых деревянных дома и трехэтажная школа. Всего под обломками здания и в огне погибли 72 человека, из них — 14 детей. Расшифровка «черных ящиков» показала, что по неизвестным причинам произошел сбой в работе бортового компьютера: он дал команду к отключению двигателей.

«Руслан» должен стать основой для создаваемой в настоящее время аэрокосмической корпорацией «Воздушный старт» системы воздушного запуска спутников весом до 3500 кг для выведения на низкие орбиты с широким диапазоном наклонения (0-115°). Двухступенчатая ракета, размещенная внутри самолета Ан-124-ВС «Руслан», доставляется в любую точку над океаном либо сушей, где происходит ее десантирование и затем свободное падение в течение шести секунд, после чего запускаются двигатели первой ступени.

В 2000 году, после пятилетнего перерыва, производство Ан-124-100 было возобновлено на ЗАО «Авиастар» (Ульяновск). В конце 2000 году один Ан-124 был продан Ливии. о чем сообщил глава АНТК имени Антонова Петр Балабуев.

Ан-124-100 Ан-124-100ВС Ан-124-200/210

Модификации:

Ан-124-100. Самолет Ан-124-100 для коммерческих грузовых перевозок создан и в 1992 сертифицирован на базе военно-транспортного самолета Ан-124.

Ан-124-100М. В настоящее время совместно с АО «Авиастар» создается модификация самолета Ан-124-100М, на котором применяется более совершенное отечественное (СНГ) оборудование и оборудование фирм Collins и Litton, что позволяет уменьшить число членов экипажа до 4-х человек, повысить безопасность полетов и точность навигации. Гондолы двигателей оборудованы звукопоглощающими элементами, обеспечивающими соответствие требованиям главы 3 приложения 16 стандартов ИКАО по уровню шума на местности.

Ан-124А. Дальнейшим развитием «Руслана» может стать его новая модификация — Ан-124А, которая будет иметь улучшенные ВПХ, что обеспечит его эксплуатацию с аэродромов 2-го класса.

26 декабря года Ан-12, принадлежавший Иркутскому авиазаводу при перелете из Новосибирской в Иркутскую область потерпел катастрофу. Погибли находившиеся на борту девять человек — члены экипажа и авиамеханики. Машина совершала перелет с завода новосибирского аэродрома Ельцовка на завод аэродрома Иркутск-2 .

Понравилась статья? Поделитесь с друзьями! Получите +1 к Карме 🙂

И чуть ниже оставьте комментарий.

Источники: http://www.volga-dnepr.com/fleet/an-124/, http://to-name.ru/historical-events/samolet-an-124-ruslan.htm

Комментариев пока нет!

informatik-m.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
