ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ ПВО СУХОПУТНЫХ ВОЙСК. Техника и вооружение 1999 05-06

ЗЕНИТНЫЕ РАКЕТНЫЕ КОМПЛЕКСЫ ПВО СУХОПУТНЫХ ВОЙСК

Сергей Петухов

Игорь Шестов

Ростислав Ангельский

На протяжении многих десятилетий, а в особенности – в связи с появлением атомного оружия руководство нашей страны в качестве одной из важнейших задач рассматривало совершенствование противовоздушной обороны. К сожалению, несмотря на огромные затраты на развитие сил и средств ПВО, вплоть до конца пятидесятых годов не удавалось пресечь позорную для наших Вооруженных Сил практику безнаказанных полетов самолетов-разведчиков США над территорией СССР. Потолок советских истребителей и досягаемость по высоте орудий зенитной артиллерии не обеспечивали возможность поражения самолетов U-2. Исключение составляла только зона вокруг Москвы, прикрытая первой отечественной зенитной ракетной "Системой-25" (С- 25). Только в 1958 году на вооружение Войск ПВО был принят первый отечественный подвижный зенитный ракетный комплекс (ЗРК) "Систе- ма-75". С позиции сегодняшнего дня все многочисленные модификации этого комплекса (СА-75, С-75, С-75М – далее по тексту условно именуемые С-75) не были зенитно-ракетной системой, так как не имели централизованных средств боевого управления. Основные тактико-технические характеристики ЗРК обеспечивали возможность перехвата всех самолетов того времени, что было вскоре подтверждено известными эпизодами сбития самолетов U-2 над территорией СССР и его союзников.

В соответствии с решениями партийно-государственного руководства страны производство зенитных управляемых ракет (ЗУР) и наземного оборудования ЗРК С-75 начало осуществляться большими сериями широкой кооперацией заводов, что позволило за несколько лет развернуть зенитно-ракетные дивизионы для прикрытия крупнейших городов страны и ряда других важнейших объектов. Началось развертывание ЗРК С- 75 и на территориях стран Варшавского Договора, где они осуществляли задачи прикрытия важнейших объектов расположенных вне СССР групп советских войск. Комплекс С-75, созданный для Войск ПВО страны, поступил и на снабжение войск ПВО Сухопутных войск.

В мирное время (в годы "холодной войны" это было несколько условное понятие) ЗРК С-75 довольно успешно решали стоящие перед ними задачи, препятствуя полетам самолетов-разведчиков стран НАТО. Предусматривалось, что с началом боевых действий противостоящих сторон преобразованные во фронты группы войск при благоприятном ходе событий, громя противника, устремятся на Запад. Предполагалось, что зенитные ракетные части последуют за лавиной танков, обеспечивая их прикрытие от ударов с воздуха.

Но вот с передислокацией ЗРК можно было ждать серьезных неприятностей.

ЗРК С-75 считался подвижным, но в реальности был таковым разве только в сравнении с явно стационарным первенцем отечественного зенитно- ракетного вооружения – "Системой- 25" с ее врытыми в землю и бетонированными сооружениями.

В какой-то мере, подвижными в ЗРК С-75 были его огневые подразделения – зенитно-ракетные дивизионы (зрдн). Но их боекомплект обеспечивал только начало боевых действий. Далее его пополнение ракетами обеспечивалось техническим дивизионом, где осуществлялись:

– сборка маршевых ступеней ракет с пристыковкой аэродинамических поверхностей и установкой боевых частей и взрывателей;

– снаряжение ускорителей зарядами твердого топлива и установка на них стабилизаторов;

– стыковка маршевых ступеней с ускорителями;

– проверка аппаратуры ЗУР;

– заправка ракеты сжатым воздухом и компонентами топлива.

Еще задолго до начала массового практического применения ЗРК в локальных войнах стало ясно, что высокая плотность налетов тактической авиации противника потребует ускоренной подготовки ЗУР для пополнения боекомплекта, так что часть ракет технического дивизиона нужно привести в наивысшую степень готовности еще до начала боевых действий.

Из всех перечисленных операций большинство можно было осуществить заранее – были бы в части достаточные по объему хранилища. Но вот заправку окислителем нужно было проводить уже в боевых условиях – ракета не могла долго стоять с азотной кислотой в баке. Помимо агрессивности по отношению к двигательной установке ЗУР кислота была просто опасна для людей – заправку проводили расчеты, облаченные в комплекты химзащиты. Эти одеяния были плохо совместимы с отечественным климатом и погодой. При нашем менталитете нередкие нарушения правил обеспечения безопасности приводили к трагическим последствиями – отравлениям органов дыхания, попаданиям кислоты на кожу и далее внутрь человеческого организма.

Собранную и заправленную ракету везли в зенитный ракетный дивизион на транспортно-заряжающей машине (ТЗМ) – довольно громоздком и неповоротливом автопоезде, состоящем из седельного тягача с полуприцепом – на которой ЗУР многократно демонстрировали на парадах на Красной площади. Для перегрузки ракеты на пусковую установку требовалось немало ловкости и сноровки как от водителя, так и от личного состава стартовой батареи.

При передислокации пусковая установка на подкатных пристыковываемых колесных ходах также буксировалась тягачем – автомобилем. При развертывании для обеспечения устойчивости пусковой установки (ПУ) при старте ракеты необходимо было провести трудоемкие ручные операции по выставке пусковой установки на домкраты и снятию колесного хода, а при свертывании комплекса – проделать все в обратном порядке. При боевой работе размещенные в кузовах автомобилей или на прицепах кабины "Д" и "П" с аппаратурой комплекса оставались на колесном ходу, но для начала функционирования станции наведения ракет требовалось смонтировать крупногабаритные массивные антенны на крыше ее кабины "П", что производилось с использованием крана народнохозяйственного образца. В ходе учений были случаи опрокидывания этого крана. Источники электропитания размещались на отдельных прицепах, так что при развертывании зенитно-ракетного дивизиона необходимо было протянуть, пристыковать к машинам и ПУ множество кабелей. Управление и обмен информацией между агрегатами также осуществлялись по пристыковываемой кабельной сети.

Все средства комплекса размещались на колесном ходу, что серьезно ограничивало проходимость, а в плохих погодных условиях – также и скорость перемещения. В ряде районов вместо автомобильных тягачей применяли гусеничные, например использовали для буксировки транспор- тно-заряжающих машин многоцелевые тягачи МТ-ЛБ, что, однако, не решало проблемы обеспечения проходимости.

Таким образом, комплекс, разработанный для Войск ПВО страны, не удовлетворял требованиям к мобильным средствам прикрытия Сухопутных войск в условиях маневренных боевых действий.

Забегая вперед отметим, что последующее практическое применение ЗРК С-75 во Вьетнаме и на Ближнем Востоке осуществлялось в условиях, близких к применению войсковых средств ПВО. Для обеспечения живучести в условиях господства в воздухе авиации противника требовалась частая смена позиций, широко применялась стрельба "из засады". Зачастую дивизион менял позицию немедленно после первых же пусков ЗУР. В противном случае с высокой степенью вероятности следовал налет авиации противника с выводом из строя техники и личного состава. Для выживания ракетчикам нередко приходилось только отстыковать кабели и бросать их на оставляемой позиции.

ЗРК С-75 с ракетой В-750 во Вьетнаме

Да и цели для комплексов С-75 при боевом применении в ходе локальных войн – высокоманевренные истребители, истребители-бомбардировщики, разведчики и постановщики помех на их базе – более соответствовали задачам, стоящим перед войсковой ПВО. Пуски ракет по стратегическим

бомбардировщикам В-52, рассматривавшимся как типовая цель для войск ПВО страны, были скорее исключением, чем правилом Все эти обстоятельства свидетельствовали о малой пригодности ЗРК С- 75 для ПВО Сухопутных войск. К тому же в ходе локальных войн не было масштабного передвижения своих войск, нуждающихся в прикрытии маневренными и мобильными ЗРК. Поэтому марш на позиции и развертывание комплексов можно было проводить в удобное время – ночью или при нелетной погоде. Мобильность и время развертывания не были показателями, определяющими успешность боевого применения комплексов. При обеспечении достаточной маскировки технические дивизионы могли даже не менять позиций в отличие от зенитных ракетных дивизионов, обнаруживающих себя излучением станций наведения ракет и пусками ЗУР.

Впервые задача создания войскового ЗРК была задана постановлением СМ СССР от 27 марта 1956 г., предусматривавшим разработку комплекса для поражения самолетов, летящих на высотах от 2000 м до 12000- 15000 м со скоростями до 600 м/с при наклонной дальности до 20 км. В отличие от процесса создания других комплексов, где в качестве головной организации, как правило, выступали ракетчики, при разработке отечественных ЗРК ответственность за комплекс в целом возлагалась на радиотехническую организацию. Такой порядок был установлен еще при создании "Системы-25", которая разрабатывалась кооперацией организаций во главе с СБ-1 (с 1951 года переименованным в КБ-1), в котором в должности главного инженера трудился C.Л. Берия, сын небезизвестного Л.П. Берия. Единственным известным исключением была безуспешная попытка создания комплекса "Даль" кооперацией во главе с ракетостроительным ОКБ-301 С.А. Лавочкина.

Головным разработчиком войскового ЗРК был определен НИИ-20 – организация, из которой в свое время выделилось СБ-1. Ракету со стартовым весом не более тонны поручили главному конструктору свердловского ОКБ-8 Л.В.Люльеву, до того времени разработавшему ряд зенитных пушек (КС-1, КС-12, КС-18 и др.)

Однако, начавшаяся разработка войскового ЗРК на этом этапе не вышла из проектной стадии, так как требования Заказчика – Главного артиллерийского управления (ГАУ) изменились в соответствии с возросшими возможностями средств воздушного нападения.

В 1957 году началась разработка тактико-технических требований к войсковым ЗРК, получившим "геометрические" наименования – "Круг" (большой дальности)и "Куб" (средней дальности). Включение в состав зенитного ракетного вооружения армейско-фронтового звена Сухопутных войск ЗРК двух типов было оптимальным решение по критерию "стоимость – эффективность", так как для поражения целей на малых высотах и средних дальностях нецелесообразно было использовать относительно дорогую ЗУР комплекса большой дальности. В какой-то мере такая система вооружения обосновывалась и созданием в США наряду с ЗРК семейства "Найк" маловысотного комплекса "Хок". Применительно к системе ПВО Сухопутных войск предусматривалась также и привязка создаваемых ЗРК к организационной структуре прикрываемых войск. Предполагалось, что прикрытие важнейших объектов фронтового и армейского уровней будут осуществлять соединения ЗРК большой и средней дальности, а в состав танковых дивизии будет включаться часть ЗРК малой дальности. Для обеспечения непосредственного прикрытия мотострелковых дивизий и полков предусматривалась организация зенитных частей и подразделений с ракетными и артиллерийскими средствами поражения целей на малых дальностях.

Разработку тактико-технических требований (ТТТ) к ЗРК "Круг" и "Куб" проводила небольшая группа сотрудников НИИ-3 ГАУ под руководством Б.В. Орлова, в которой основную роль играли А.И.Бакулин и Р.Д.Коган. Основные требования были успешно согласованы с промышленностью и приняты ГАУ.

К 1960 г. были разработаны требования к автономному самоходному ЗРК "Оса" и переносному ЗРК "Стрела".

ЗРК С-125 с ЗУР В-600П на Ближнем Востоке

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Зенитные ракетные комплексы | огнестрельное оружие России

Зенитные ракетные комплексы

Кинжал — зенитный ракетный комплекс.

Комплекс может обстреливать до четырех целей в секторе 60×60°, одновременно наводя на них до восьми ракет, в том числе до трех ракет на одну цель. Время реакции составляет от 8 до 24 с. Радиоэлектронные средства комплекса обеспечивают управление огнем 30-мм зенитных артиллерийских автоматов АК-630. Читать далее →

Кинжал — зенитный ракетный комплекс.

В 1960-х гг. в нашей стране и за рубежом были разработаны первые корабельные маловысотные зенитные ракетные комплексы — «Оса-М» (см. «ТиВ №4/2014 г.), «Си Сперроу», «Си Кет» и «Си Вульф», что заставило в очередной раз пересмотреть тактику действия морской авиации. Читать далее →

С-400 «Триумф» мобильная многоканальная ЗРС.

С-400 (40Р6) — система нестратегической ПВО и ПРО (по классификации НАТО и США — SA-21 Growler, «Ворчун»), предназначена для надежной и эффективной защиты военных, экономических и политико-административных объектов от возможных ударов, наносимых авиацией противника оперативно-тактическими и тактическими БР, стратегическими КР, БР, имеющими средний радиус действия в условиях радиоэлектронного и боевого противодействия. Читать далее →

Тор-М2КМ зенитный ракетный комплекс.

Всепогодный тактический ЗРК «Тор-М2КМ» (наименование НАТО — SA-15 Gauntlet, «Латная рукавица») способен выполнять задачи ПРО и ПВО на уровне звена «дивизия — полк». Он относится к боевым средствам ПВО малой дальности и предназначен для организации противовоздушной обороны частей и подразделений СВ в районах сосредоточения и в ходе боевых действий. Читать далее →

Оса-АКМ зенитный ракетный комплекс.

ЗРК «Оса-АКМ» (заводской индекс 9К33М3, по классификации НАТО — SA-8 Gecko, «Геккон») — представляет собой всепогодный автоматизированный войсковой ЗРК, предназначенный для прикрытия в боевой обстановке сил и средств соединений и частей СВ в условиях активного огневого и радиоэлектронного противодействия. Комплекс способен эффективно уничтожать воздушные средства нападения противника, включая самолеты, вертолеты, КР и беспилотные ЛА. Читать далее →

«Тунгуска-М1» ЗПРК.

«Тунгуска-М1» (по классификации НАТО — SA-19 Grison) — это зенитный пушечно-ракетный комплекс 2К22М1, вариант существенной модернизации прототипа ЗПРК «Тунгуска» (2К22). Это автономный многофункциональный высокомобильный комплекс ближнего радиуса действия. Читать далее →

Панцирь-С1 ЗРАК.

«Панцирь-С1» является универсальным самоходным зенитным ракетноартиллерийским комплексом ближнего действия (в НАТО ему присвоено наименование SA-22 Greyhound, «Борзая»). Комплекс предназначен для прикрытия военных и гражданских объектов на ближних рубежах обороны от всех современных средств воздушного нападения, действующих на малых и предельно малых высотах. Читать далее →

Лучник-Э ЗРК сверхближнего радиуса действия.

Комплекс предназначен для прикрытия войск на марше, при ведении боевых действий от ударов с воздуха в условиях активного огневого противодействия и постановки тепловых и оптических помех. Читать далее →

Бук-М3 самоходный ЗРК.

«Бук-М3» (заводской индекс 9К317М) — это ЗРК средней дальности. Данные ЗРК по классификации НАТО имеют наименование SA-17Grizzly. Высокомобильный многофункциональный комплекс предназначен для решения следующих боевых задач: уничтожения ЛА всех типов во всех диапазонах их практического применения, обстрела радиоконтрастных наземных целей и поражения надводных целей в условиях интенсивного противодействия, как огневого, так и радиоэлектронного. Читать далее →

rus-guns.com

Зенитный ракетный комплекс — WiKi

Первые опыты

Первая попытка создать управляемый дистанционный снаряд для поражения воздушных целей была предпринята в Великобритании Арчибальдом Лоу. Его «воздушная цель» (Aerial Target), названная так для введения в заблуждение немецкой разведки, представляла собой радиокомандноуправляемый винтовой аппарат с поршневым двигателем ABC Gnat. Снаряд предназначался для уничтожения цеппелинов и тяжёлых германских бомбардировщиков. После двух неудачных запусков в 1917 году программа была закрыта из-за малого интереса к ней командования ВВС.

В 1935 году Сергей Королев предложил идею зенитной ракеты «217», наводящейся по лучу прожектора при помощи фотоэлементов. Работы над снарядом велись некоторое время до стадии отработки.

В самом начале Второй мировой войны Великобритания активно рассматривала различные проекты создания зенитных ракет. Из-за нехватки ресурсов, впрочем, большее внимание было уделено более традиционным решениям в виде пилотируемых истребителей и усовершенствованных зенитных орудий, и ни один из проектов 1939—1940 годов не был доведен до практического применения. С 1942 года в Великобритании велись работы над созданием зенитных управляемых снарядов Brakemine и Stooge, также не завершенные в связи с окончанием военных действий[2].

Первыми в мире зенитными управляемыми ракетами, доведенными до стадии опытного производства, были создававшиеся с 1943 года в Третьем рейхе ракеты «Рейнтохтер», Hs-117 «Шметтерлинг» и «Вассерфаль» (последняя к началу 1945 года была испытана и готова к запуску в серийное производство, которое так и не началось).

В 1944 году, столкнувшись с угрозой со стороны японских камикадзе, ВМФ США инициировал разработку зенитных управляемых снарядов, предназначенных для защиты кораблей. Были запущены два проекта — дальнобойная зенитная ракета Lark и более простая KAN[3]. Ни одна из них не успела принять участия в боевых действиях. Разработка Lark продолжалась до 1950 года, но, хотя ракета успешно прошла испытания, она была сочтена слишком устаревшей морально и никогда не устанавливалась на корабли.

Первые ракеты на вооружении

Первоначально в послевоенных разработках уделялось значительное внимание германскому техническому опыту.

В СССР велись работы по воспроизводству и развитию целого ряда немецких зенитных ракет, как управляемых, так и неуправляемых: «Вассерфаль», «Рейнтохтер», «Шметтерлинг», «Тайфун» и других. Так немецкая «Вассерфаль» после некоторой доработки получила индекс Р-101, её разрабатывал НИИ-88, однако, из высокой загруженности тематикой баллистических ракет дальнего действия работы по ней продвигались медленно, а понимание важности системы боевого управления в тот период ещё отсутствовало. После серий испытаний, которые выявили недостатки в ручной системе наведения, а также ряд ошибок немецких конструкторов, было принято решение о прекращении модернизации трофейной ракеты.

В начале 1950-х принимается решение о начале разработки системы ПВО Москвы, которая должна была обладать возможностью отражения массированного налёта авиации противника с участием до 1200 самолётов. Разработчиками советского зенитного ракетного комплекса по проекту «Беркут» (главные конструкторы Куксенко, Берия и заместитель главного конструктора Расплетин) в итоге была создана С-25 (принята на вооружение в 1955 году). Чрезвычайно эффективный для своего времени, комплекс оказался очень сложным и дорогим, и развёртывался только вокруг Москвы (2 кольца ПВО, 2000 км подъездных путей, 56 стартовых позиций многоканальных ЗРК и соответственно, 56 зенитных ракетных полков). От дальнейшего развертывания системы отказались по экономическим причинам[4]. Первым широко развёртываемым советским зенитно-ракетным комплексом стал С-75.

В США сразу после войны существовали де-факто три независимые программы разработки зенитных ракет: армейская программа «Nike», программа ВВС США SAM-A-1 GAPA и флотская программа «Bumblebee». Американские инженеры также предприняли попытку создания зенитной ракеты на базе германской «Вассерфаль» в рамках программы «Гермес», но отказались от этой идеи ещё на ранней стадии проработки.

Первой зенитной ракетой, созданной в США, была MIM-3 Nike Ajax, разработанная Армией США. Ракета имела определенное техническое сходство с С-25, но комплекс «Nike-Ajax» был гораздо проще советского аналога. В то же время MIM-3 Nike Ajax был гораздо дешевле С-25, и, принятый на вооружение в 1953, разворачивался в огромных количествах для прикрытия городов и военных баз на территории США. Всего к 1958 году было развернуто более 200 батарей MIM-3 Nike Ajax.

Третьей страной, развернувшей в 1950-х годах собственные ЗРК, была Великобритания. В 1958 году Королевские военно-воздушные силы Великобритании приняли на вооружение ЗРК Bristol Bloodhound, оснащенный прямоточным двигателем и предназначенный для защиты военно-воздушных баз. Он оказался настолько удачен, что его улучшенные версии состояли на вооружении до 1999 года. Британская армия создала аналогичный по компоновке, но отличающийся рядом элементов комплекс English Electric Thunderbird для прикрытия своих баз.

Помимо США, СССР и Великобритании, собственный ЗРК в начале 1950-х создала Швейцария. Разработанный ею комплекс Oerlikon RSC-51 поступил на вооружение в 1951 году и стал первым коммерчески доступным ЗРК в мире (хотя его закупки в основном предпринимались с исследовательскими целями)[5]. Комплекс никогда не участвовал в боевых действиях, но послужил основой для развития ракетостроения в Италии и Японии, закупивших его в 1950-х[6].

В это же время были созданы и первые ЗРК морского базирования. В 1956 году американский флот принял на вооружение ЗРК RIM-2 Terrier средней дальности, предназначенный для защиты кораблей от крылатых ракет и бомбардировщиков-торпедоносцев.

ЗУР второго поколения

В конце 1950-х — начале 1960-х развитие реактивной военной авиации и крылатых ракет привело к широкому развитию ЗРК. Появление летательных аппаратов, двигающихся быстрее скорости звука, окончательно отодвинуло на второй план тяжелую ствольную зенитную артиллерию. В свою очередь, миниатюризация ядерных боевых частей позволила оснащать ими зенитные ракеты. Радиус поражения ядерного заряда эффективно компенсировал любую мыслимую ошибку наведения ракеты, позволяя поразить и разрушить самолёт противника даже при сильном промахе.

В 1958 году США приняли на вооружение первый в мире дальнобойный ЗРК MIM-14 Nike-Hercules. Являвшийся развитием MIM-3 Nike Ajax, комплекс имел гораздо большую дальность (до 140 км) и мог оснащаться ядерным зарядом W31[en] мощностью 2-40 кт. Массово развертываясь на основе инфраструктуры, созданной для предшествующего комплекса «Аякс», комплекс MIM-14 Nike-Hercules оставался наиболее эффективным ЗРК мира до 1967 года[источник не указан 2257 дней].

В это же время ВВС США разработали свой собственный, единственный сверхдальнобойный зенитно-ракетный комплекс CIM-10 Bomarc. Ракета представляла собой де-факто беспилотный истребитель-перехватчик с прямоточным двигателем и активным самонаведением. К цели она выводилась с помощью сигналов системы наземных радаров и радиомаяков. Радиус эффективного действия «Бомарка» составлял, в зависимости от модификации, 450—800 км, что делало его наиболее дальнобойным зенитным комплексом, когда-либо созданным. «Бомарк» предназначался для эффективного прикрытия территорий Канады и США от пилотируемых бомбардировщиков и крылатых ракет, но в связи с бурным развитием баллистических ракет быстро утратил своё значение.

Советский Союз в 1957 году принял на вооружение свой первый массовый зенитно-ракетный комплекс С-75, примерно аналогичный по характеристикам MIM-3 Nike Ajax, но более мобильный и адаптированный для передового развертывания. Система С-75 производилась в больших количествах, став основой ПВО как территории страны, так и войск СССР. Комплекс наиболее широко за всю историю ЗРК поставлялся на экспорт, став основой систем ПВО более чем в 40 странах, успешно применялся в военных действиях во Вьетнаме.

Большие габариты советских ядерных боевых частей препятствовали вооружению ими зенитных ракет. Первый советский ЗРК большой дальности С-200, имевший радиус действия до 240 км и способный нести ядерный заряд, появился лишь в 1967 году. На протяжении 1970-х ЗРК С-200 являлся наиболее дальнобойной и эффективной системой ПВО в мире[источник не указан 2257 дней].

К началу 1960-х стало ясно, что существующие ЗРК имеют ряд тактических недостатков: низкая мобильность и неспособность поражать цели на малых высотах. Появление сверхзвуковых самолётов поля боя, подобных Су-7 и Republic F-105 Thunderchief, сделало обычную зенитную артиллерию недостаточно эффективным средством защиты.

В 1959—1962 годах были созданы первые зенитные ракетные комплексы, предназначенные для передового прикрытия войск и борьбы с низколетящими целями: американский MIM-23 Hawk 1959 года, и советский С-125 1961 года.

Активно развивались и системы ПВО военно-морского флота. В 1958 году ВМФ США впервые принял на вооружение дальнобойный морской ЗРК RIM-8 Talos. Ракета дальностью от 90 до 150 км предназначалась для противостояния массированным налётам морской ракетоносной авиации и могла нести ядерный заряд. Ввиду чрезвычайной стоимости и огромных габаритов комплекса он развертывался сравнительно ограниченно, в основном на перестроенных крейсерах времён Второй мировой (единственным специально построенным под «Талос» носителем стал атомный ракетный крейсер USS Long Beach).

Основным ЗРК ВМФ США оставался активно модернизируемый RIM-2 Terrier, возможности и дальность которого были сильно увеличены, включая создание модификаций ЗУР с ядерными боевыми частями. В 1958 году также был разработан ЗРК малого радиуса действия RIM-24 Tartar, предназначенный для вооружения небольших кораблей.

Программа разработки ЗРК для защиты советских кораблей от авиации была начата в 1955 году, к разработке предлагались ЗРК ближнего, среднего, большого радиуса действия и ЗРК непосредственной защиты корабля. Первым советским зенитным ракетным комплексом ВМФ, созданным в рамках этой программы, стал ЗРК ближнего действия M-1 «Волна», который появился в 1962 году. Комплекс представлял собой морскую версию ЗРК С-125, использовавшую те же ракеты.

Попытка СССР разработать более дальнобойный морской комплекс М-2 «Волхов» на базе С-75 оказалась безуспешной — несмотря на эффективность самой ракеты В-753, ограничения, вызванные значительными габаритами исходной ракеты, применением на маршевой ступени ЗУР жидкостного двигателя и низкой огневой производительности комплекса, привели к остановке развития этого проекта.

В начале 1960-х свои собственные морские ЗРК создала также Великобритания. Принятый на вооружение в 1961 году Sea Slug оказался недостаточно эффективным и к концу 1960-х ВМФ Великобритании разработал ему на смену значительно более совершенный ЗРК Sea Dart, способный поражать самолёты на расстоянии до 75—150 км. В это же время в Великобритании был создан первый в мире ЗРК ближней самообороны Sea Cat, активно поставлявшийся на экспорт ввиду своей высочайшей надёжности и сравнительно малых габаритов[источник не указан 2257 дней].

Эпоха твёрдого топлива

Развитие технологий высокоэнергетического смесевого твёрдого ракетного топлива в конце 1960-х годов позволило отказаться от применения на зенитных ракетах сложного в эксплуатации жидкого топлива и создать эффективные и обладающие большой дальностью полёта твердотопливные зенитные ракеты. Учитывая отсутствие необходимости в предпусковой заправке, такие ракеты могли храниться уже полностью готовыми к пуску и эффективно применяться по противнику, обеспечивая необходимую огневую производительность. Развитие же электроники позволило усовершенствовать системы наведения ракет и использовать новые головки самонаведения и неконтактные взрыватели для существенного повышения точности ЗУР.

Разработка зенитных ракетных систем нового поколения началась почти одновременно в США и СССР. Большое количество технических проблем, которые предстояло решить, привели к тому, что программы разработки существенно затянулись, и лишь в конце 1970-х новые ЗРК поступили на вооружение.

Первым принятым на вооружение наземным ЗРК, полностью удовлетворяющим требованиям третьего поколения, стал советский зенитно-ракетный комплекс C-300, разработанный и принятый на вооружение в 1978 году. Развивая линейку советских зенитных ракет, комплекс впервые в СССР использовал твёрдое топливо для ЗУР большой дальности и миномётный старт из транспортно-пускового контейнера, в котором ракета постоянно хранилась в герметичной инертной среде (азот), полностью готовая к старту. Отсутствие необходимости в длительной предстартовой подготовке существенно сокращало время реакции комплекса на воздушную угрозу. Также за счет этого существенно повысилась мобильность комплекса, уменьшилась его уязвимость для воздействия противника.

Аналогичный комплекс в США — MIM-104 Patriot, начал разрабатываться ещё в 1960-х, но из-за отсутствия чётких требований к комплексу и их регулярному изменению его разработка чрезвычайно затянулась и комплекс был принят на вооружение лишь в 1981 году. Предполагалось, что новый ЗРК должен будет заменить устаревшие комплексы MIM-14 Nike-Hercules и MIM-23 Hawk в качестве эффективного средства поражения целей как на больших, так и на малых высотах. При разработке комплекса с самого начала закладывалось применение как против аэродинамических, так и против баллистических целей, то есть предполагалось использовать его не только для ПВО, но и для ПРО театра военных действий.

Существенное развитие (особенно в СССР) получили ЗРК непосредственной защиты войск. Широкое развитие ударных вертолётов и управляемого тактического вооружения привели к необходимости насыщения войск зенитными комплексами на полковом и батальонном уровне. В период 1960-х — 1980-х годов на вооружение были приняты разнообразные мобильные системы войсковой ПВО, такие, как советские, 2К11 «Круг», 2К12 «Куб», 9К33 «Оса» американская MIM-72 Chaparral, британская Рапира.

В это же время появились и первые переносные зенитные ракетные комплексы (ПЗРК).

Развивались и морские ЗРК. Технически первым в мире ЗРК нового поколения стала разработанная в 1960-х годах и принятая на вооружение в 1967 году модернизация американских морских ЗРК в части применения ЗУР типа «Standard-1». Ракеты этого семейства предназначались для замены всей предшествующей линейки ракет военно-морских ЗРК США, так называемых «трёх T»: Talos, Terrier и Tartar — новыми, в высокой степени универсализированными ракетами, использующими существующие пусковые установки, средства хранения и системы боевого управления. Тем не менее, разработка систем хранения и пуска ЗУР из ТПК для ракет семейства «Standard» по ряду причин откладывалась и была завершена лишь в конце 1980-х с появлением ПУ Mk 41. Разработка универсальных установок вертикального пуска позволила существенно увеличить скорострельность и возможности системы.

В СССР в начале 1980-х на вооружение ВМФ был принят зенитно-ракетный комплекс С-300Ф «Форт» — первый в мире морской комплекс дальнего действия с базированием ракет в ТПК, а не на балочных установках. Комплекс представлял собой морскую версию наземного комплекса С-300, и отличался очень высокой эффективностью, хорошей помехозащищённостью и наличием многоканального наведения, позволяющего одной РЛС наводить сразу несколько ракет на несколько целей. Тем не менее, из-за ряда конструкторских решений: вращающихся револьверных ПУ, тяжёлой многоканальной РЛС целеуказания, комплекс получился очень тяжёлым и крупногабаритным и подходил для размещения лишь на крупных кораблях.

В целом, в 1970—1980-е, развитие ЗРК шло по пути улучшения логистических характеристик ракет путём перехода на твёрдое топливо, хранение в ТПК и применение установок вертикального пуска, а также увеличение надёжности и помехозащищённости аппаратуры за счёт применения достижений микроэлектроники и унификации.

Современные ЗРК

Современное развитие ЗРК, начиная с 1990-х, в основном направлено на увеличение возможностей поражения высокоманевренных, низколетящих и малозаметных целей (выполненных по стелс-технологии). Большинство современных ЗРК проектируется также, с расчётом на, по крайней мере, ограниченные возможности по уничтожению ракет малой дальности.

Так, развитие американского ЗРК «Patriot» в новых модификациях, начиная с PAC-1 (англ. Patriot Advanced Capabilites), было в основном переориентировано на поражение баллистических, а не аэродинамических целей. Предполагая аксиомой военной кампании возможность достижения превосходства в воздухе на достаточно ранних стадиях конфликта, США и ряд других стран рассматривают как основного оппонента для ЗРК не пилотируемые самолёты, а крылатые и баллистические ракеты противника.

В СССР и позднее в России продолжалось развитие линейки зенитных ракет С-300. Был разработан ряд новых комплексов, включая принятую на вооружение в 2007 году ЗРС С-400. Основное внимание при их создании уделялось увеличению количества одновременно сопровождаемых и обстреливаемых целей, совершенствованию способности поражать низколетящие и малозаметные цели. Военная доктрина РФ и ряда других государств отличается более комплексным подходом к ЗРК большой дальности, рассматривая их не как развитие зенитной артиллерии, но как самостоятельную часть военной машины, совместно с авиацией обеспечивающую завоевание и удержание господства в воздухе. Противоракетной обороне от баллистических ракет уделялось несколько меньше внимания, но в последнее время ситуация переменилась. Сейчас разрабатывается С-500.

Особое развитие получили военно-морские комплексы, среди которых на одном из первых мест стоит система оружия «Иджис» с ЗУР «Стандарт». Появление УВП Mk 41 с очень высоким темпом пуска ракет и высокой степенью универсальности за счёт возможности размещения в каждой ячейке УВП широкой гаммы управляемого оружия (включая все виды приспособленных для вертикального пуска ракет «Стандарт», ЗУР ближнего радиуса действия «Си Спарроу» и её дальнейшего развития — ESSM, противолодочной ракеты RUR-5 ASROC и крылатых ракет «Томагавк») способствовало широкому распространению комплекса. На данный момент ракеты «Стандарт» состоят на вооружении флотов семнадцати государств. Высокие динамические характеристики и универсальность комплекса способствовали разработке на его базе противоракет и противоспутникового оружия SM-3.

ru-wiki.org

Зенитный ракетный комплекс — Википедия РУ

Первые опыты

Первая попытка создать управляемый дистанционный снаряд для поражения воздушных целей была предпринята в Великобритании Арчибальдом Лоу. Его «воздушная цель» (Aerial Target), названная так для введения в заблуждение немецкой разведки, представляла собой радиокомандноуправляемый винтовой аппарат с поршневым двигателем ABC Gnat. Снаряд предназначался для уничтожения цеппелинов и тяжёлых германских бомбардировщиков. После двух неудачных запусков в 1917 году программа была закрыта из-за малого интереса к ней командования ВВС.

В 1935 году Сергей Королев предложил идею зенитной ракеты «217», наводящейся по лучу прожектора при помощи фотоэлементов. Работы над снарядом велись некоторое время до стадии отработки.

В самом начале Второй мировой войны Великобритания активно рассматривала различные проекты создания зенитных ракет. Из-за нехватки ресурсов, впрочем, большее внимание было уделено более традиционным решениям в виде пилотируемых истребителей и усовершенствованных зенитных орудий, и ни один из проектов 1939—1940 годов не был доведен до практического применения. С 1942 года в Великобритании велись работы над созданием зенитных управляемых снарядов Brakemine и Stooge, также не завершенные в связи с окончанием военных действий[2].

Первыми в мире зенитными управляемыми ракетами, доведенными до стадии опытного производства, были создававшиеся с 1943 года в Третьем рейхе ракеты «Рейнтохтер», Hs-117 «Шметтерлинг» и «Вассерфаль» (последняя к началу 1945 года была испытана и готова к запуску в серийное производство, которое так и не началось).

В 1944 году, столкнувшись с угрозой со стороны японских камикадзе, ВМФ США инициировал разработку зенитных управляемых снарядов, предназначенных для защиты кораблей. Были запущены два проекта — дальнобойная зенитная ракета Lark и более простая KAN[3]. Ни одна из них не успела принять участия в боевых действиях. Разработка Lark продолжалась до 1950 года, но, хотя ракета успешно прошла испытания, она была сочтена слишком устаревшей морально и никогда не устанавливалась на корабли.

Первые ракеты на вооружении

Первоначально в послевоенных разработках уделялось значительное внимание германскому техническому опыту.

В СССР велись работы по воспроизводству и развитию целого ряда немецких зенитных ракет, как управляемых, так и неуправляемых: «Вассерфаль», «Рейнтохтер», «Шметтерлинг», «Тайфун» и других. Так немецкая «Вассерфаль» после некоторой доработки получила индекс Р-101, её разрабатывал НИИ-88, однако, из высокой загруженности тематикой баллистических ракет дальнего действия работы по ней продвигались медленно, а понимание важности системы боевого управления в тот период ещё отсутствовало. После серий испытаний, которые выявили недостатки в ручной системе наведения, а также ряд ошибок немецких конструкторов, было принято решение о прекращении модернизации трофейной ракеты.

В начале 1950-х принимается решение о начале разработки системы ПВО Москвы, которая должна была обладать возможностью отражения массированного налёта авиации противника с участием до 1200 самолётов. Разработчиками советского зенитного ракетного комплекса по проекту «Беркут» (главные конструкторы Куксенко, Берия и заместитель главного конструктора Расплетин) в итоге была создана С-25 (принята на вооружение в 1955 году). Чрезвычайно эффективный для своего времени, комплекс оказался очень сложным и дорогим, и развёртывался только вокруг Москвы (2 кольца ПВО, 2000 км подъездных путей, 56 стартовых позиций многоканальных ЗРК и соответственно, 56 зенитных ракетных полков). От дальнейшего развертывания системы отказались по экономическим причинам[4]. Первым широко развёртываемым советским зенитно-ракетным комплексом стал С-75.

В США сразу после войны существовали де-факто три независимые программы разработки зенитных ракет: армейская программа «Nike», программа ВВС США SAM-A-1 GAPA и флотская программа «Bumblebee». Американские инженеры также предприняли попытку создания зенитной ракеты на базе германской «Вассерфаль» в рамках программы «Гермес», но отказались от этой идеи ещё на ранней стадии проработки.

Первой зенитной ракетой, созданной в США, была MIM-3 Nike Ajax, разработанная Армией США. Ракета имела определенное техническое сходство с С-25, но комплекс «Nike-Ajax» был гораздо проще советского аналога. В то же время MIM-3 Nike Ajax был гораздо дешевле С-25, и, принятый на вооружение в 1953, разворачивался в огромных количествах для прикрытия городов и военных баз на территории США. Всего к 1958 году было развернуто более 200 батарей MIM-3 Nike Ajax.

Третьей страной, развернувшей в 1950-х годах собственные ЗРК, была Великобритания. В 1958 году Королевские военно-воздушные силы Великобритании приняли на вооружение ЗРК Bristol Bloodhound, оснащенный прямоточным двигателем и предназначенный для защиты военно-воздушных баз. Он оказался настолько удачен, что его улучшенные версии состояли на вооружении до 1999 года. Британская армия создала аналогичный по компоновке, но отличающийся рядом элементов комплекс English Electric Thunderbird для прикрытия своих баз.

Помимо США, СССР и Великобритании, собственный ЗРК в начале 1950-х создала Швейцария. Разработанный ею комплекс Oerlikon RSC-51 поступил на вооружение в 1951 году и стал первым коммерчески доступным ЗРК в мире (хотя его закупки в основном предпринимались с исследовательскими целями)[5]. Комплекс никогда не участвовал в боевых действиях, но послужил основой для развития ракетостроения в Италии и Японии, закупивших его в 1950-х[6].

В это же время были созданы и первые ЗРК морского базирования. В 1956 году американский флот принял на вооружение ЗРК RIM-2 Terrier средней дальности, предназначенный для защиты кораблей от крылатых ракет и бомбардировщиков-торпедоносцев.

ЗУР второго поколения

В конце 1950-х — начале 1960-х развитие реактивной военной авиации и крылатых ракет привело к широкому развитию ЗРК. Появление летательных аппаратов, двигающихся быстрее скорости звука, окончательно отодвинуло на второй план тяжелую ствольную зенитную артиллерию. В свою очередь, миниатюризация ядерных боевых частей позволила оснащать ими зенитные ракеты. Радиус поражения ядерного заряда эффективно компенсировал любую мыслимую ошибку наведения ракеты, позволяя поразить и разрушить самолёт противника даже при сильном промахе.

В 1958 году США приняли на вооружение первый в мире дальнобойный ЗРК MIM-14 Nike-Hercules. Являвшийся развитием MIM-3 Nike Ajax, комплекс имел гораздо большую дальность (до 140 км) и мог оснащаться ядерным зарядом W31[en] мощностью 2-40 кт. Массово развертываясь на основе инфраструктуры, созданной для предшествующего комплекса «Аякс», комплекс MIM-14 Nike-Hercules оставался наиболее эффективным ЗРК мира до 1967 года[источник не указан 2257 дней].

В это же время ВВС США разработали свой собственный, единственный сверхдальнобойный зенитно-ракетный комплекс CIM-10 Bomarc. Ракета представляла собой де-факто беспилотный истребитель-перехватчик с прямоточным двигателем и активным самонаведением. К цели она выводилась с помощью сигналов системы наземных радаров и радиомаяков. Радиус эффективного действия «Бомарка» составлял, в зависимости от модификации, 450—800 км, что делало его наиболее дальнобойным зенитным комплексом, когда-либо созданным. «Бомарк» предназначался для эффективного прикрытия территорий Канады и США от пилотируемых бомбардировщиков и крылатых ракет, но в связи с бурным развитием баллистических ракет быстро утратил своё значение.

Советский Союз в 1957 году принял на вооружение свой первый массовый зенитно-ракетный комплекс С-75, примерно аналогичный по характеристикам MIM-3 Nike Ajax, но более мобильный и адаптированный для передового развертывания. Система С-75 производилась в больших количествах, став основой ПВО как территории страны, так и войск СССР. Комплекс наиболее широко за всю историю ЗРК поставлялся на экспорт, став основой систем ПВО более чем в 40 странах, успешно применялся в военных действиях во Вьетнаме.

Большие габариты советских ядерных боевых частей препятствовали вооружению ими зенитных ракет. Первый советский ЗРК большой дальности С-200, имевший радиус действия до 240 км и способный нести ядерный заряд, появился лишь в 1967 году. На протяжении 1970-х ЗРК С-200 являлся наиболее дальнобойной и эффективной системой ПВО в мире[источник не указан 2257 дней].

К началу 1960-х стало ясно, что существующие ЗРК имеют ряд тактических недостатков: низкая мобильность и неспособность поражать цели на малых высотах. Появление сверхзвуковых самолётов поля боя, подобных Су-7 и Republic F-105 Thunderchief, сделало обычную зенитную артиллерию недостаточно эффективным средством защиты.

В 1959—1962 годах были созданы первые зенитные ракетные комплексы, предназначенные для передового прикрытия войск и борьбы с низколетящими целями: американский MIM-23 Hawk 1959 года, и советский С-125 1961 года.

Активно развивались и системы ПВО военно-морского флота. В 1958 году ВМФ США впервые принял на вооружение дальнобойный морской ЗРК RIM-8 Talos. Ракета дальностью от 90 до 150 км предназначалась для противостояния массированным налётам морской ракетоносной авиации и могла нести ядерный заряд. Ввиду чрезвычайной стоимости и огромных габаритов комплекса он развертывался сравнительно ограниченно, в основном на перестроенных крейсерах времён Второй мировой (единственным специально построенным под «Талос» носителем стал атомный ракетный крейсер USS Long Beach).

Основным ЗРК ВМФ США оставался активно модернизируемый RIM-2 Terrier, возможности и дальность которого были сильно увеличены, включая создание модификаций ЗУР с ядерными боевыми частями. В 1958 году также был разработан ЗРК малого радиуса действия RIM-24 Tartar, предназначенный для вооружения небольших кораблей.

Программа разработки ЗРК для защиты советских кораблей от авиации была начата в 1955 году, к разработке предлагались ЗРК ближнего, среднего, большого радиуса действия и ЗРК непосредственной защиты корабля. Первым советским зенитным ракетным комплексом ВМФ, созданным в рамках этой программы, стал ЗРК ближнего действия M-1 «Волна», который появился в 1962 году. Комплекс представлял собой морскую версию ЗРК С-125, использовавшую те же ракеты.

Попытка СССР разработать более дальнобойный морской комплекс М-2 «Волхов» на базе С-75 оказалась безуспешной — несмотря на эффективность самой ракеты В-753, ограничения, вызванные значительными габаритами исходной ракеты, применением на маршевой ступени ЗУР жидкостного двигателя и низкой огневой производительности комплекса, привели к остановке развития этого проекта.

В начале 1960-х свои собственные морские ЗРК создала также Великобритания. Принятый на вооружение в 1961 году Sea Slug оказался недостаточно эффективным и к концу 1960-х ВМФ Великобритании разработал ему на смену значительно более совершенный ЗРК Sea Dart, способный поражать самолёты на расстоянии до 75—150 км. В это же время в Великобритании был создан первый в мире ЗРК ближней самообороны Sea Cat, активно поставлявшийся на экспорт ввиду своей высочайшей надёжности и сравнительно малых габаритов[источник не указан 2257 дней].

Эпоха твёрдого топлива

Развитие технологий высокоэнергетического смесевого твёрдого ракетного топлива в конце 1960-х годов позволило отказаться от применения на зенитных ракетах сложного в эксплуатации жидкого топлива и создать эффективные и обладающие большой дальностью полёта твердотопливные зенитные ракеты. Учитывая отсутствие необходимости в предпусковой заправке, такие ракеты могли храниться уже полностью готовыми к пуску и эффективно применяться по противнику, обеспечивая необходимую огневую производительность. Развитие же электроники позволило усовершенствовать системы наведения ракет и использовать новые головки самонаведения и неконтактные взрыватели для существенного повышения точности ЗУР.

Разработка зенитных ракетных систем нового поколения началась почти одновременно в США и СССР. Большое количество технических проблем, которые предстояло решить, привели к тому, что программы разработки существенно затянулись, и лишь в конце 1970-х новые ЗРК поступили на вооружение.

Первым принятым на вооружение наземным ЗРК, полностью удовлетворяющим требованиям третьего поколения, стал советский зенитно-ракетный комплекс C-300, разработанный и принятый на вооружение в 1978 году. Развивая линейку советских зенитных ракет, комплекс впервые в СССР использовал твёрдое топливо для ЗУР большой дальности и миномётный старт из транспортно-пускового контейнера, в котором ракета постоянно хранилась в герметичной инертной среде (азот), полностью готовая к старту. Отсутствие необходимости в длительной предстартовой подготовке существенно сокращало время реакции комплекса на воздушную угрозу. Также за счет этого существенно повысилась мобильность комплекса, уменьшилась его уязвимость для воздействия противника.

Аналогичный комплекс в США — MIM-104 Patriot, начал разрабатываться ещё в 1960-х, но из-за отсутствия чётких требований к комплексу и их регулярному изменению его разработка чрезвычайно затянулась и комплекс был принят на вооружение лишь в 1981 году. Предполагалось, что новый ЗРК должен будет заменить устаревшие комплексы MIM-14 Nike-Hercules и MIM-23 Hawk в качестве эффективного средства поражения целей как на больших, так и на малых высотах. При разработке комплекса с самого начала закладывалось применение как против аэродинамических, так и против баллистических целей, то есть предполагалось использовать его не только для ПВО, но и для ПРО театра военных действий.

Существенное развитие (особенно в СССР) получили ЗРК непосредственной защиты войск. Широкое развитие ударных вертолётов и управляемого тактического вооружения привели к необходимости насыщения войск зенитными комплексами на полковом и батальонном уровне. В период 1960-х — 1980-х годов на вооружение были приняты разнообразные мобильные системы войсковой ПВО, такие, как советские, 2К11 «Круг», 2К12 «Куб», 9К33 «Оса» американская MIM-72 Chaparral, британская Рапира.

В это же время появились и первые переносные зенитные ракетные комплексы (ПЗРК).

Развивались и морские ЗРК. Технически первым в мире ЗРК нового поколения стала разработанная в 1960-х годах и принятая на вооружение в 1967 году модернизация американских морских ЗРК в части применения ЗУР типа «Standard-1». Ракеты этого семейства предназначались для замены всей предшествующей линейки ракет военно-морских ЗРК США, так называемых «трёх T»: Talos, Terrier и Tartar — новыми, в высокой степени универсализированными ракетами, использующими существующие пусковые установки, средства хранения и системы боевого управления. Тем не менее, разработка систем хранения и пуска ЗУР из ТПК для ракет семейства «Standard» по ряду причин откладывалась и была завершена лишь в конце 1980-х с появлением ПУ Mk 41. Разработка универсальных установок вертикального пуска позволила существенно увеличить скорострельность и возможности системы.

В СССР в начале 1980-х на вооружение ВМФ был принят зенитно-ракетный комплекс С-300Ф «Форт» — первый в мире морской комплекс дальнего действия с базированием ракет в ТПК, а не на балочных установках. Комплекс представлял собой морскую версию наземного комплекса С-300, и отличался очень высокой эффективностью, хорошей помехозащищённостью и наличием многоканального наведения, позволяющего одной РЛС наводить сразу несколько ракет на несколько целей. Тем не менее, из-за ряда конструкторских решений: вращающихся револьверных ПУ, тяжёлой многоканальной РЛС целеуказания, комплекс получился очень тяжёлым и крупногабаритным и подходил для размещения лишь на крупных кораблях.

В целом, в 1970—1980-е, развитие ЗРК шло по пути улучшения логистических характеристик ракет путём перехода на твёрдое топливо, хранение в ТПК и применение установок вертикального пуска, а также увеличение надёжности и помехозащищённости аппаратуры за счёт применения достижений микроэлектроники и унификации.

Современные ЗРК

Современное развитие ЗРК, начиная с 1990-х, в основном направлено на увеличение возможностей поражения высокоманевренных, низколетящих и малозаметных целей (выполненных по стелс-технологии). Большинство современных ЗРК проектируется также, с расчётом на, по крайней мере, ограниченные возможности по уничтожению ракет малой дальности.

Так, развитие американского ЗРК «Patriot» в новых модификациях, начиная с PAC-1 (англ. Patriot Advanced Capabilites), было в основном переориентировано на поражение баллистических, а не аэродинамических целей. Предполагая аксиомой военной кампании возможность достижения превосходства в воздухе на достаточно ранних стадиях конфликта, США и ряд других стран рассматривают как основного оппонента для ЗРК не пилотируемые самолёты, а крылатые и баллистические ракеты противника.

В СССР и позднее в России продолжалось развитие линейки зенитных ракет С-300. Был разработан ряд новых комплексов, включая принятую на вооружение в 2007 году ЗРС С-400. Основное внимание при их создании уделялось увеличению количества одновременно сопровождаемых и обстреливаемых целей, совершенствованию способности поражать низколетящие и малозаметные цели. Военная доктрина РФ и ряда других государств отличается более комплексным подходом к ЗРК большой дальности, рассматривая их не как развитие зенитной артиллерии, но как самостоятельную часть военной машины, совместно с авиацией обеспечивающую завоевание и удержание господства в воздухе. Противоракетной обороне от баллистических ракет уделялось несколько меньше внимания, но в последнее время ситуация переменилась. Сейчас разрабатывается С-500.

Особое развитие получили военно-морские комплексы, среди которых на одном из первых мест стоит система оружия «Иджис» с ЗУР «Стандарт». Появление УВП Mk 41 с очень высоким темпом пуска ракет и высокой степенью универсальности за счёт возможности размещения в каждой ячейке УВП широкой гаммы управляемого оружия (включая все виды приспособленных для вертикального пуска ракет «Стандарт», ЗУР ближнего радиуса действия «Си Спарроу» и её дальнейшего развития — ESSM, противолодочной ракеты RUR-5 ASROC и крылатых ракет «Томагавк») способствовало широкому распространению комплекса. На данный момент ракеты «Стандарт» состоят на вооружении флотов семнадцати государств. Высокие динамические характеристики и универсальность комплекса способствовали разработке на его базе противоракет и противоспутникового оружия SM-3.

http-wikipediya.ru

Зенитно-ракетные комплексы

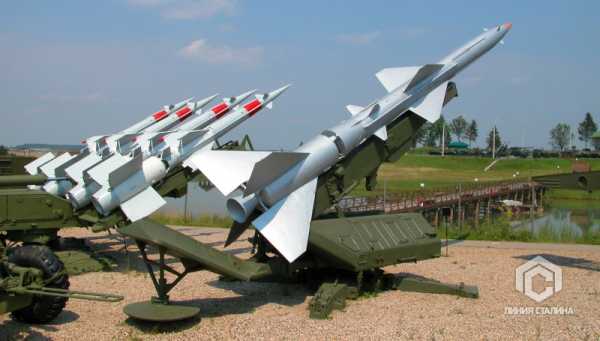

Зенитный ракетный комплекс С -125

Возникновение авиации и применение ее в военном деле повлекло за собой создание средств противовоздушной обороны. В начале 50 - х гг. прошлого века в СССР и США были разработаны и приняты на вооружение первые зенитные ракетные комплексы С- 25 «Беркут» и «Найк Аякс», имеющие примерно одинаковые характеристики. Дальнейшее развитие средств воздушного нападения потребовало разработки и принятия на вооружение новых, более эффективных средств противовоздушной обороны.

Низковысотный мобильный зенитный ракетный комплекс С - 125 предназначен для поражения воздушных целей на малых и средних высотах. Комплекс всепогодный, способен поражать цели на встречных курсах и вдогон. Характеристики ракеты и боевой части позволяют производить обстрел как наземных, так и надводных радиолокационно наблюдаемых целей.
Испытания комплекса начались в 1961 году, тогда же он был принят на вооружение войск ПВО Советской Армии. В тоже время для Военно - морского флота были разработаны корабельные варианты комплекса М1 «Волна» и М1 «Волна М». Вскоре новый зенитный ракетный комплекс был испытан в реальных боевых условиях – во Вьетнаме и Египте.

Двухступенчатая твердотопливная ракета 5В24 выполнена по нормальной аэродинамической схеме. Ракета имеет твердотопливный стартовый двигатель, время которого до сбрасывания – 2,6 сек. Маршевый двигатель также твердотопливный, запускается после окончания работы стартового и работает 18,7 сек. Если ракета не поразила цель, она самоликвидируется.

Для обнаружения и сопровождения воздушных целей служит станция наведения ракет. Максимальная дальность обнаружения целей составляет 110 км. В составе комплекса используются пусковые установки 5П71 или 5П73. На одной пусковой установке 5П71 размещается 2 зенитные управляемые ракеты, на ПУ 5П73 – 4 зенитные управляемые ракеты. Время заряжания – 1 минута. Для транспортировки и заряжания ракет используется транспортно - заряжающая машина на базе грузового автомобиля повышенной проходимости ЗИЛ - 131 или ЗИЛ - 157. Для предварительного обнаружения целей используются радиолокационные станции П - 15 и П - 18.

Главное боевое испытание комплекс прошел в 1973 году, когда Сирия и Египет использовали большое число комплексов против израильской авиации. Зенитный ракетный комплекс С - 125 использовался Вооруженными силами Ирака, Сирии, Ливии, Анголы. Восемь дивизионов С - 125 использовались для обороны Белграда при отражении налетов авиации НАТО против Югославии. Низковысотный ракетный комплекс С - 125 находится на вооружении армий и флотов стран СНГ, а также многих зарубежных государств, оставаясь и сегодня грозным оружием ПВО.



Зенитный ракетный комплекс С-75М "Десна"



Зенитный ракетный комплекс С - 75 предназначен для поражения воздушных целей на средних и больших высотах, на встречных курсах и вдогон. Перевозимый (буксируемый) комплекс разрабатывался для прикрытия важных административно - политических и промышленных объектов, войсковых частей и соединений. С - 75 одноканален по цели и трехканален по ракете, т. е. одновременно способен сопровождать одну цель и наводить на нее до трех ракет.

За время своего существования ЗРК С - 75 многократно модернизировался. В 1957 году на вооружение был принят упрощенный вариант СА - 75 «Двина», в 1959 году – С - 75М «Десна». Следующей модификацией стал комплекс С - 75М «Волхов». Ракеты всех серийных модификаций двухступенчатые, выполнены по нормальной аэродинамической схеме. Первая ступень (стартовый ускоритель) – твердотопливная, представляет собой пороховой реактивный двигатель, работающий в течение 4,5с.
Вторая ступень имеет жидкостный реактивный двигатель, работающий на соединении керосина и азотной кислоты. Боевая часть – осколочно - фугасная массой 196 кг. Максимальная дальность поражения целей С - 75 «Десна» составляет - 34 км. Максимальная скорость обстреливаемой цели навстречу - 1500 км/ч.

Зенитный ракетный комплекс С - 75 состоит на вооружении зенитно - ракетного дивизиона, включающего станцию наведения ракет, кабину сопряжения с автоматизированной системой управления, шесть пусковых установок, средства энергоснабжения, средства разведки воздушного пространства. Обычно пусковые установки располагаются по кругу на расстоянии 60 - 100 метров вокруг станции наведения ракет. Элементы комплекса могут располагаться на открытой местности, в окопах или стационарных бетонных укрытиях. Боевой расчет комплекса состоит из 4 человек – одного офицера и трех операторов сопровождения по угловым координатам.

В СССР боевое крещение С - 75 состоялось 1 мая 1960 года, когда под Свердловском был сбит высотный американский самолет разведчик U – 2 «Локхид», пилотируемый пилотом ЦРУ Пауэрсом. Результатом этого применения С - 75 было то, что США прекратили свои разведывательные полеты над территорией СССР и лишились тем самым важного источника стратегической развединформации. Под названием «Волга» (экспортное название) комплекс поставлялся во многие страны мира. Поставки осуществлялись в Анголу, Алжир, Венгрию, Вьетнам, Египет, Индию, Ирак, Иран, Китай, Кубу, Ливию и другие страны.

Зенитный  ракетный комплекс  С - 300П





Зенитный  ракетный комплекс  С - 300П принят на вооружение в 1979 году и предназначен для обороны важнейших административных, промышленных и военных объектов от  ударов средств воздушного нападения, в том числе нестратегических баллистических ракет. Он заменил системы ПВО С - 25 «Беркут», размещавшиеся вокруг Москвы, а также комплексы С - 125 и С - 75. Зенитный ракетный комплекс  С - 300П состоял на вооружении зенитных ракетных полков и бригад войск ПВО страны.

В комплексе С - 300П использовались буксируемые пусковые установки с вертикальным стартом 4 -  х  ракет и транспортные машины, предназначенные для перевозки ракет. В комплексе С - 300П первоначально использовалась ракета В - 500К. Ракета имеет твердотопливный двигатель, при запуске она выбрасывалась из транспортно - пускового контейнера с помощью пиропатронов на высоту 25 м, а затем запускался ракетный двигатель. Максимальная дальность поражения аэродинамической цели составляла 47 км.

В состав комплекса С - 300П входят:   радиолокатор подсвета и наведения, осуществляющий наведение до 12 ракет на 6 одновременно сопровождаемых целей,  низковысотный обнаружитель,  до 3 -  х пусковых комплексов, в каждом из которых может быть до 4 - х пусковых установок, а на каждой пусковой установке  - до 4 ракет типа В - 500К или В - 500Р.

В течение 1980 – 1990 гг. зенитная ракетная система С - 300 претерпела ряд глубоких модернизаций, которые существенно повысили ее боевые возможности.



Зенитный ракетный комплекс С-200В




Зенитная ракетная система большой дальности С - 200 предназначена для борьбы с современными и перспективными воздушными целями: самолетами дальнего радиолокационного обнаружения и управления, высотными скоростными самолетами - разведчиками, постановщиками помех и другими пилотируемыми и беспилотными средствами воздушного нападения в условиях интенсивного радиопротиводействия. Система всепогодная и может эксплуатироваться в различных климатических условиях.

За время своего существования ЗРК С - 200 многократно модернизировался: в 1970 г. поступил на вооружение С - 200В («Вега») и в 1975 г. – С - 200Д («Дубна»). В Советском Союзе С - 200 входил в состав зенитно - ракетных бригад или полков смешанного состава, включающих кроме того, дивизионы С - 125. Зенитная управляемая ракета системы С - 200 двухступенчатая. Первая ступень состоит из четырех твердотопливных ускорителей. Маршевая ступень оснащена жидкостным двухкомпонентным ракетным двигателем. Боевая часть осколочно - фугасная. Ракета имеет головку для полуактивного самонаведения.

В состав ЗРК С - 200 входят: пункт управления и целеуказания К - 9М; дизель - электростанции; радиолокатор подсвета цели, который представляет собой высокопотенциальную радиолокационную станцию непрерывного излучения. Она осуществляет сопровождение цели и вырабатывает информацию для пуска ракеты. В составе комплекса имеется шесть пусковых установок, которые располагаются вокруг радиолокатора подсвета цели. На них осуществляется хранение, предстартовая подготовка и старт зенитных ракет. Для раннего обнаружения воздушных целей комплексу придается радиолокационная станция воздушной разведки типа П - 35.

ЗРК С - 200, обслуживаемые советскими расчетами, поставлялись Сирии и применялись в боевых действиях зимой 1982/1983 годов против израильской и американской авиации. Комплекс поставлялся в Индию, Иран, КНДР, Ливию, Северную Корею и другие страны.



stalin-line.by

Зенитный ракетный комплекс С-75

Первый советский ЗРК массового производства, одна из самых «боевых» зенитных систем, прошедшая почти все фронты «холодной войны» как в странах третьего мира, так и над советской территорией.

С-75 разрабатывался как первый подвижный зенитный комплекс с учетом результатов, полученных при создании системы ракетной ПВО Москвы — так называемой системы С-25 или «Беркут». Но если С-25 представляла собой набор стационарных площадок с громоздкими радиотехническими комплексами и вычислительными мощностями, то С-75 изначально делали перевозимым (буксируемым).

Собственно, в семействе С-75 завелось несколько комплексов, сменявших друг друга. Первоначальная версия именовалась СА-75 «Двина», потом были С-75 «Десна» и С-75 М «Волхов» (экспортная версия «Волга») с вариантами. Впервые поставленный на вооружение войск ПВО СССР в 1957 году, ЗРК С-75 до сих пор находится на вооружении многих стран мира и проходит модернизацию по целому ряду программ, улучающих помехоустойчивость и работу радиотехнических средств комплекса. Последние версии «Волга-2А» относятся уже к 2000 году, с заменой аппаратуры на современную цифровую.

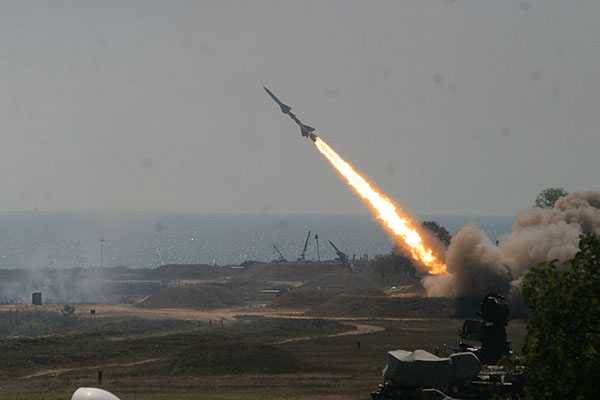

Пуск С-75. Фото: Petrică Mihalache

С-75 с самых первых дней стал самым «воюющим» ЗРК. Первым в мире самолетом, уничтоженным зенитной управляемой ракетой, стал высотный разведчик RB-57D ВВС Тайваня, сбитый советскими военными специалистами в окрестностях Пекина в октябре 1959 года. Случай долгое время был засекречен и не получал огласки. Зато спустя полгода произошло другое событие, прогремевшее в мировом масштабе: 1 мая 1960 года ракетой ЗРК С-75 в районе Свердловска был сбит американский самолет U-2, пилотируемый небезызвестным Фрэнсисом Пауэрсом. А 27 октября 1962 года, во время карибского кризиса, над Кубой был сбит еще один U-2. В дальнейшем комплекс успешно воевал во Вьетнаме и на Ближнем Востоке.


Двигатель сбитого американского самолета, пилотируемого Гэри Пауэрсом. Москва, 16 ноября 1960 года. Фото: РИА Новости Ракета В-750 (В-755), созданная в МКБ «Факел» (генеральный конструктор Петр Грушин) была двухступенчатой: твердотопливный стартовый ускоритель и маршевая жидкостная ступень (топливо: керосин и азотная кислота). Длина ракеты 10,6 метров, стартовая масса ракеты 2300 кг, масса осколочно-фугасной боевой части 200 кг. Выпускались также варианты со «специальным» (ядерным) оснащением, предназначенным для поражения групповых воздушных целей.

Комплекс позволял одновременно обстреливать одну цель с наведением до трех ракет. В первой версии СА-75 подрыв ракеты осуществлялся дистанционно по радиокоманде с поста управления, в более поздних версиях на ракете появился неконтактный радиовзрыватель.


Пусковая установка С-75 на шасси КЗУ-16 из-под КС-19 в составе эшелона. Фото: Sergeev Pavel

Максимальная скорость перехватываемых целей для СА-75 — 1100 км/ч, С-75 М «Десна» 1500 км/ч, у комплексов «Волхов» — до 3700 км/ч (все данные для встречных курсов). Дальняя граница зоны поражения по дальности у ранних образцов 29−32 км, у поздних до 60 км. Верхняя граница зоны поражения по высоте — 27−30 км в зависимости от модификации.

defendingrussia.ru

Зенитно-ракетный комплекс «Куб»: история создания, описание, характеристики

В каждом государстве для защиты от воздушного вторжения предусмотрены специальные зенитные ракетные комплексы (ЗРК). С 18 июля 1958 года, в соответствии с Постановлением Центрального Комитета КПСС, в НИИ приборостроения начались конструкторские разработки ЗРК «Куб». Зенитно-ракетный комплекс предназначался для обеспечения защиты сухопутных войск и танковых дивизий от нападения с воздуха путем уничтожения вражеских целей на средней и малой высоте.

Что собой представляет ЗРК СССР?

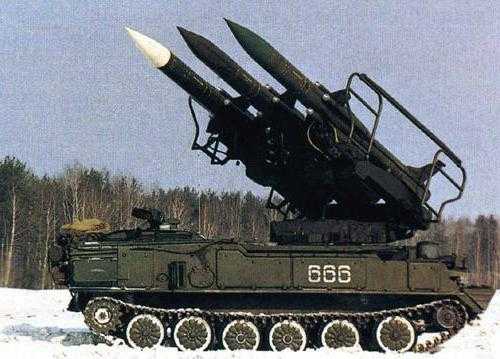

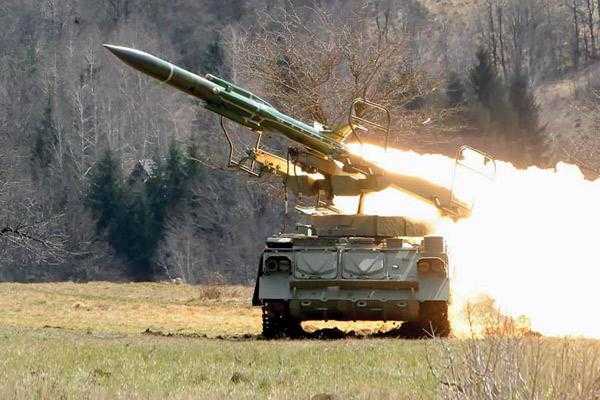

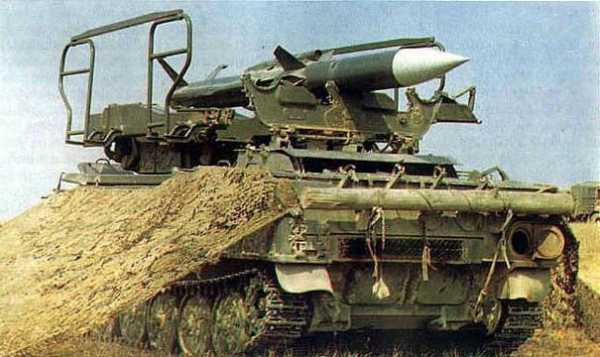

«Куб» - зенитный ракетный комплекс, состав которого состоял из боевых средств:

  • Зенитной управляемой ракеты 3М9.
  • Самоходной установки, выполняющей разведку и наведение (1С91).
  • Самоходной пусковой установки 2П25.

Кто занимался созданием ЗРК в СССР?

Все боевые средства, входящие в зенитно-ракетный комплекс «Куб», конструировались по отдельности. За каждым участком был закреплен свой главный конструктор, руководитель, ответственный за результат. Самоходная установка 1С91 создавалась под руководством А. А. Растова. Полуактивная радиолокационная головка 2П25, выполняющая самонаведение ракеты, до 1960 года разрабатывалась главным конструктором Ю. Н. Веховым. Его преемником в данной работе в 1960 году стал И. Г. Акопян. Ответственным за весь зенитный ракетный комплекс «Куб» и его конструктором стал начальник ОКБ-15 В. В. Тихомиров.

Конструкция и задачи пусковой установки

Самоходная пусковая установка размещалась на шасси ГМ-578, на специальных лафетах, которые содержали направляющие для ракет. 2П25 содержала электрические силовые приводы, навигационную аппаратуру. Кроме этого, самоходная установка оснащалась счетно-решающим прибором, автономным газотурбинным электроагрегатом и средствами, выполняющими топопривязку, телекодовую связь и предстартовый контроль установки. Для стыковки ракеты с пусковой установкой использовались два разъема. Они располагались в ракете. Процедура ее предстартового наведения осуществлялась при помощи приводов лафетов, которые отрабатывали полученные данные от 1С91. Радиотелекодовая линия связи обеспечивала 2П25 необходимой информацией. Боевой расчет установки составлял три человека. Вес 2П25 достигал 19,5 тонны.

Устройство ракеты

Зенитно-ракетный комплекс «Куб» оснащался ракетой 3М9, выполненной по схеме «поворотное крыло». От своего аналога 3М8 она отличалась наличием дополнительных рулей. Вследствие их использования габариты поворотного крыла конструкторам удалось уменьшить. Кроме этого, рулевые машинки не нуждались в высокой мощности. Гидравлический привод был заменен более легким пневматическим.

Захват цели со старта и ее сопровождение по частоте Доплера выполняла самонаводящаяся полуактивная радиолокационная головка 1СБ4, расположенная в передней части ракеты, содержащей комбинированную двигательную установку. Вес осколочно-фугасной боевой части составлял 57 кг. Автодиодный двухканальный радиовзрыватель давал команду для осуществления ее подрыва. Размер ракеты составлял 5,8 метра, диаметр – 33 см. Собранная ракета перевозилась в специальных контейнерах, которые создавались путем складывания консолей стабилизаторов.

Как устроена камера дожигания ракеты?

Заряд газогенератора после своего сгорания поступал через воздухозаборники в камеру дожигания, в которой выполнялось окончательное сгорание горючего. Сам заряд твердого топлива представлял собой 172-килограммовую шашку диаметром 29 см и длиной 1,7 метра. Для ее изготовления использовалось баллистическое топливо. Воздухозаборники были рассчитаны для сверхзвуковых условий работы. Во время старта ракеты все отверстия воздухозаборников плотно закрывались при помощи стеклопластиковых заглушек. Начало запуска ракеты производилось на стартовом участке, перед тем как включался маршевый двигатель.

Старт длился до 5 секунд. Внутренняя часть сопла ракеты, которую удерживала стеклопластиковая решетка, по истечении 5-6 секунд отстреливалась, и наступала фаза работы на маршевом участке.

Состав и задачи 1С91

Самоходная установка разведки и наведения состоит из:

  • Радиолокационной станции РЛС, с помощью которой производится обнаружение и сопровождение воздушной цели.
  • Подсвета 1С31. При помощи данного средства осуществляется распознавание цели, навигация, топопривязка, радиотелекодовая связь со всей системой «Куб». Зенитный ракетный комплекс (фото внизу) комплектовался двумя вращающимися антеннами РЛС: 1С11 и 1С31.

Они осуществляли круговой обзор со скоростью 15 оборотов в минуту. Антенны имели разнесенные несущие частоты. Приемо-передающие каналы были оборудованы излучателями, точкой расположения которых являлась единая фокальная плоскость. Обнаружить, опознать и сопроводить воздушную цель можно было на расстоянии от 300 до 70 000 и высоте от 30 до 7000 метров.

Самоходная установка 1С91 располагалась на шасси ГМ-568. Вес средства составлял 20,3 тонны. Боевой расчет по управлению состоял из четырех человек.

Испытание ЗРК

В 1959 году зенитно-ракетный комплекс «Куб» прошел свое первое тестирование. В результате проведенной работы были выявлены следующие недостатки:

  • Воздухозаборники имели неудачную конструкцию.
  • Камера дожигания была с некачественным теплозащитным покрытием. Данный недостаток был обусловлен тем, что для изготовления камер использовался титан. После тестирования этот металл был заменен сталью.

В 1961 году главные конструкторы, занимавшиеся разработкой «Куба», были заменены. Тем не менее это не повлияло на ускорение работ по усовершенствованию зенитно-ракетного комплекса. С 1961 по 1963 годы было запущено 83 ракеты. Из них удачными получились только три запуска. В 1964 году была выпущена первая ракета, содержащая боевую часть. Был сбит Ил-28, пролетающий на средней высоте. Дальнейшие запуски были успешными. В результате в 1967 году Центральный Комитет КПСС постановил принять зенитно-ракетный комплекс «Куб» на вооружение сухопутных войск. Началась реализация проекта создания модели на экспорт.

Экспортная модификация 2К12 «Куб»

Зенитный ракетный комплекс, характеристики которого отличались от своего базового аналога, был собран в 1971 году. Отличия коснулись систем, выполняющих распознавание воздушных целей.

Зенитный ракетный комплекс «Куб» («Квадрат» - наименование установок, предназначенных для экспортных поставок) был обеспечен измененным уровнем защиты от помех, что давало возможность различать цели по государственным принадлежностям. Экспортная модель была пригодна к эксплуатации в тропических широтах.

Зенитный ракетный комплекс «Куб-М1»

После проведенных работ по модернизации в 1973 году на вооружении армии СССР появился улучшенный вариант - ЗРК «Куб-М1». Выполненные конструкторские доработки расширили границы поражающей зоны, улучшили защиту самонаводящейся головки от различных помех, стартовый период не превышал 5 секунд. Антенны радиолокационной станции были обеспечены защитой от действия противорадиолокационных ракет.

Где использовался ЗРК?

С 1967 года по 1982-й зенитно-ракетная установка «Куб» широко экспортировалась в различные страны, где велись активные боевые действия. Не без помощи данного ЗРК в Арабо-израильской войне был разгромлен военно-воздушный флот Израиля. В 1999 году с целью предотвратить бомбардировки сил НАТО активно использовала данный комплекс Югославия. Недостатком ЗРК считалось несовершенство его телевизионных каналов, не приспособленных к ночной работе. В это время суток преимущественно наносились удары со стороны НАТО.

В данном случае работа «Куба» была малоэффективной. Отражая ночные авиационные удары, войска Югославии потеряли три ЗРК.

Сегодня ЗРК «Куб» применяет Словакия. ЗРК содержит самоходную пусковую установку и три ракеты. Во всей серии комплекса данная модификация считается самой усовершенствованной и известна под названием «Куб-М2».

fb.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
