ЭПОС (105.11)

    Изд.105-11 — летный аналог экспериментального пилотируемого орбитального самолета (ЭПОС), создававшегося в ОКБ А.И.Микояна в рамках программы
«Спираль» (тема 50, позднее — 105-205) по Приказу МАП от 30 июля 1965 г. В конце 1965 г. вышло постановление ЦК КПСС и СМ СССР о создании Воздушно — орбитальной системы (ВОС): Экспериментальный комплекс пилотируемого орбитального самолета
«Спираль» включал в себя одноместный воздушно-космический самолет многоразового использования (изд.105) и самолет-разгонщик (изд.205), с борта которого должен был производиться запуск ЭПОС на орбиту. Первоначально было решено создать экспериментальный пилотируемый орбитальный самолет ЭПОС, выводимый на орбиту ракетой Р-7.

    Для возвращения на Землю и совершения предпосадочного маневра, в отличие от спускаемых аппаратов космических кораблей, изд.105 имело
«самолетную» компоновку — оно выполнялось по схеме низкоплана -
«бесхвостки» интегральной схемы с треугольным крылом, консоли которого имели значительный угол поперечного V, несущим фюзеляжем с закругленным носком, вертикальным оперением и обычными органами управления (элероны, руль направления), имело традиционный
«самолетный» турбореактивный двигатель РД36-35К тягой 2000 кгс и шасси. За плоскодонную форму с большой вздернутой носовой частью космолет получил
прозвище «Лапоть». Такая геометрия носовой части существенно снижала нагрев остальной
части корпуса при входе в атмосферу и была использована затем НАСА в проекте HL-20 1980-х .

    Для управления самолетом на орбите и в атмосфере на гиперзвуковых и сверхзвуковых скоростях имелись модули газодинамического управления (малоразмерные жидкостно-реактивные двигатели в двух блоках по три сопла тягой 16 кгс и пять сопел тягой 1 кгс), а для маневров на орбите и схода с нее — ЖРД тягой 1500 кгс с двумя дополнительными камерами тягой по 40 кгс. Все двигатели размещались в хвостовой части фюзеляжа. Для защиты фюзеляжа от термодинамического нагрева при входе в атмосферу в конструкции был предусмотрен стальной термостойкий экран. Кабина летчика выполнялась в виде спасаемой (отстреливаемой) в аварийной ситуации герметичной металлической капсулы, покрытой слоем теплоизоляции.

    Разработка аванпроекта системы «Спираль» началась в 1965 г., в следующем году приступили к разработке эскизного проекта. Одновременно в 1966 г. было принято решение о постройке аналога ЭПОС — изд.105-11 (с ТРД, но без ЖРД и газодинамического управления) для атмосферных испытаний аппарата на дозвуковых скоростях при сбросе его с соответствующим образом переоборудованного самолета Ту-95КМ. К постройке аналога приступили в 1968 г., параллельно на авиационном заводе в Куйбышеве (Самаре) началось переоборудование выделенного ВВС бомбардировщика Ту-95КМ № 2667 в экспериментальный самолет-носитель. Позднее к испытаниям планировалось подключить два других аналога ЭПОС, теперь уже с ЖРД, — изд.105-12 и 105-13, которые могли бы совершать полет со сверхзвуковыми и гиперзвуковыми скоростями соответственно. Для отработки высотного запуска турбореактивного двигателя РД36-35К,
который ранее использовался на Як-38 в качестве подъемного двигателя, была создана летающая лаборатория Л-18 на базе ракеты К-10С и самолета-носителя Ту-16К-10.

    Общее руководство темой осуществлял Г.Е.Лозино-Лозинский. В 1970 г. все работы по постройке аналогов ЭПОС были переданы с ММЗ
«Зенит» на Дубненский машиностроительный завод «Радуга». Для работ по теме из состава филиала в Дубне собрали группу в 150 человек, а ОКБ-155-1 выделили в самостоятельную организацию, ныне известную как
МКБ «Радуга». Здесь завершалась сборка изд.105-11 № 1-01, а в 1971 г. началось изготовление аналога 105-12, а также пяти изделий экспериментальной 0-й партии (№ 001 — 005). Первое из них предназначалось для статических испытаний, второе — для испытаний средств спасения, третье и четвертое — для отработки ЖРД и газодинамического управления, пятое — для теплопрочностных испытаний. Изделие № 002 было изготовлено в 1971 г., № 005 — в 1973 г., № 001 и 003 — в 1974 г. Кроме того, в программе испытаний по программе
«Спираль» с 1971 г. принимали участие изготовленные в ЛИИ в масштабе 1:3 и 1:2 модели ЭПОС, получившие название
«БОР».

    Сборка самолета-аналога 105-11 завершилась в 1974 г. В следующем году он был перебазирован на
летную базу ОКБ им. А.И.Микояна на полигоне в ГК НИИ ВВС в Ахтубинске (Астраханская область), где началась подготовка к летным испытаниям.

    Первый этап испытаний — пробежки с постоянным увеличением скорости разбега и, наконец, подлет. Испытания проводились на
ровной грунтовой ВПП длиной 5 км и шириной 500 м, плотность грунта, которой в разных местах
была неоднородной. Вдоль всей длины полоса была отмаркирована окрашенными конусами,
расставленными через каждые 200 м. Никаких внешних измерительных устройств не имелось.
Кроме того, ВПП находилась в степи в 25-30 км от основной базы. Перед каждой пробежкой,
аналог на основной базе со снятым килем грузился с помощью крана на трейлер и в
сопровождении кавалькады автомобилей специального назначения отправлялся малой
скоростью на ВПП. Там ставился на грунт, к нему пристыковывался киль, велись
различные монтажные работы, и только после опробывания двигателя и проверки всех
систем летчик занимал место в кабине. Проведение одной пробежки занимало
фактически весь день.

    После всем известного курьезного случая с арбузами, подложенными под шасси
для смазки, передние стойки переобули в пневматические колеса, хотя с этим связана
серия испытаний в связи с уводом самолета в сторону от условной центральной линии ВПП
иногда на 150-180 м. Но эту проблему удалось решить. К летным испытаниям в лыжно-колесном
варианте приступили в мае 1976г.

    Длина ВПП позволяла аппарату находиться в воздухе не более 10-15сек., но они
показали удовлетворительные характеристики аналога. Посадка и пробег
прошли успешно, чем, при моделировании на пилотажном стенде МК-10 в ЦАГИ, где была
проблема с выдерживанием заданной высоты полета. Но это было связано с особенностями
конструкции и информационного обеспечения стенда.

    В таких подлетах в мае 1976 г. опробовали аппарат летчики-испытатели И.П.Волк, В.Е.Меницкий и шеф-пилот микояновской фирмы А.В.Федотов.
Ими было выполнено 15 пробежек и 10 подлетов (первый — 20 июля). Наряду с микояновцами в испытаниях
участвовали и военные летчики и инженеры ГНИИ ВВС. Но основная нагрузка легла на плечи А.Г.Фастовца.

    11 октября 1976 г. он поднял 105-11 в воздух, совершив перелет с одной грунтовой ВПП на другую. Перелет протяженностью 19 км проходил на высоте 560 м.

    В следующем году приступили к полетам на подвеске у самолета Ту-95КМ (используемого
ранее для испытаний крылатых ракет «воздух-земля» Х-20). Подвеска «105.11» под
фюзеляжем Ту-95КМ была полувнешней: кабина до половины остекления уходила за обрез
бомбоотсека, с которого были сняты створки. Вначале в полетах без отцепки проверялись
возможности только выпуска ЭПОС в воздушный поток на специально удлиненных держателях и
включение в таком положении его двигателя. Т.к. воздухозаборник оказался в бомбоотсеке,
для обеспечения запуска двигателя пришлось смонтировать дополнительную систему
наддува. Летчик переходил из самолета Ту-95 в кабину орбитального самолета
непосредственно перед сбрасыванием.

    27 октября 1977г. самолет-носитель Ту-95КМ, пилотируемый экипажем во главе с
заместителем начальника службы летных испытаний подполковником А.Н.Обеловым
впервые сбросил аналог 105.11, пилотируемый А.Г.Фастовцом, с высоты 5000м в створ посадочной глиссады
аэродрома. Балансировочный щиток был заранее установлен на пикирование и птичка
, как любовно называли аппарат конструкторы и испытатели, резво нырнула вниз со
скоростью 50-70 м/сек., аэродинамическое качество аналога составляло менее 5.
Потом, в 1977-78 гг., состоялось еще 9 полетов, 4 из которых летающим аэродромом командовал
командир испытательной эскадрильи полковник А.П.Кучеренко.
Один полет после воздушного старта на аналоге также совершил заслуженный летчик-испытатель
СССР, Герой Советского Союза П.М.Остапенко. Затем для проведения второго этапа испытаний была произведена замена колесного шасси на лыжное.

    В 1978 г. дозвуковые летные испытания изд.105-11 по определению ЛТХ при отцепе от самолета-носителя были завершены.
Окончание летных экспериментов на аналоге 105.11 случайно совпало с его поломкой при посадке
в сентябре 1978 года. В тот раз его пилотировал военный летчик-испытатель
полковник В.Е.Урядов. Наблюдал за ним, сопровождая в полете на МиГ-23, Авиард
Фастовец. Заходить на посадку пришлось против закатного солнца, видимость
ограничивала дымка. Незадолго перед тем полосу расширили и соответственно
переставили ограничительные флажки.
Да
только расчистить до конца, заровнять колдобины и кочки не успели. Руководитель
полетов был опытный — Герой Советского Союза, заслуженный летчик-испытатель СССР
генерал-майор авиации В.И.Петров, но и его
подвела плохая видимость. По ошибке приняв уклонившийся влево МиГ-23 Фастовца за
аналог, Вадим Иванович дал команду Урядову довернуть вправо. Тот выполнил. Снижаясь
против солнца, поздно заметил, что вот-вот приземлится правее полосы. Реакция
опытного испытателя позволила ему отвернуть в последний миг и войти в зону
флажков, но на большее высоты не хватило. Аппарат грубо приземлился на неровности
почвы. Аналог не разрушился — обошлось лишь трещиной в районе силового шпангоута. Его вскоре восстановили. Только летать ему больше уже не пришлось.

    К концу испытаний было организовано НПО «Молния», ставшее участником работ.
С 1976 г. в СССР развернулось проектирование принципиально иного типа воздушно-космического самолета -
«Бурана», и к 1979 г. все работы по теме «Спираль» и изд.105 были прекращены. Тем не менее опыт этих исследований не пропал даром и широко использовался при создании универсальной ракетно-космической системы
«Энергия-Буран», первый (и, к сожалению, единственный) космический старт которой состоялся 15 ноября 1988 г.

    В настоящее время аппарат 105.11 находится в музее ВВС в г. Монино Московской обл.

Использованы материалы, любезно предоставленные В.Лукашевичем — webmaster’ом Buran.ru

Источники информации:

  1. История и самолеты ОКБ МиГ / ООО «Крылья России», АНПК «МиГ», 1999, CD-ROM /
  2. Авиационно-космическая система СПИРАЛЬ: подробности / BURAN.RU /
  3. Проект «Спираль». В.В.Лебедев / BURAN.RU /
  4. В космос на крыльях. Техника Молодежи №1
  5. Моя небесная жизнь / В.Меницкий, Москва, 1999 /
  6. «Энциклопедия астронавтики» М.Уэйда
  7. Энциклопедия «Космонавтика». А.Б.Железняков

testpilot.ru

Нереализованные проекты: экспериментальный пилотируемый самолёт МиГ-105-11

7:21 / 21.05.14
Нереализованные проекты: экспериментальный пилотируемый самолёт МиГ-105-11 — космический «лапоть» (СССР)

Это сегодня никого не удивишь «Шаттлами». Но мало кто знает, что первые «космические самолеты» были созданы почти сорок лет назад. Комплексные исследования возможностей создания орбитального летательного аппарата, способного стартовать и совершать посадку как обыкновенный самолет, были начаты еще в 1965 году.

Миг-105-11 / Фото: www.flickr.com

В них приняли участие Королев и Туполев, а сам космоплан планировалось построить силами КБ МиГ. Официально старт проекту был дан 26 июня 1966 года. Одновременно приступили к формированию особой группы космонавтов, которым предстояло поднимать космолеты в воздух. Спустя десять лет – в октябре 1976 года – новый летательный аппарат, получивший название «ЭПОС» (Экспериментальный Пассажирский Орбитальный Самолет) впервые поднялся в воздух.

Правда, взлетел он невысоко – всего лишь на 560 метров и так, «низенько-низенько», перелетел на 19 километров – на аэродром испытательного центра им. Жуковского.

Годом позже, 27 ноября 1977 года, Миг-105-11 (так теперь стал называться «ЭПОС») совершил первый «воздушный» старт – на высоту 5000 метров космоплан был поднят при помощи Ту-95К. После успешного полета Миг-105 в рамках эксперимента осуществил посадку на земляной взлетно-посадочной полосе (без специального покрытия).

Восьмой полет космоплана (в сентябре 1978 года) оказался последним: во время посадки произошла авария, аппарат получил тяжелые повреждения и был списан. Поскольку к тому времени руководством страны было принято решение о создании более тяжелых, многоместных космических кораблей многоразового использования (будущих «Буранов»), Миг-105-11 не пошел в серийное изготовление.

Проект был закрыт, однако прототип был в целом признан весьма удачным, поэтому многие его конструктивные и технологические решения впоследствии использовались при разработке следующего поколения «космических челноков».

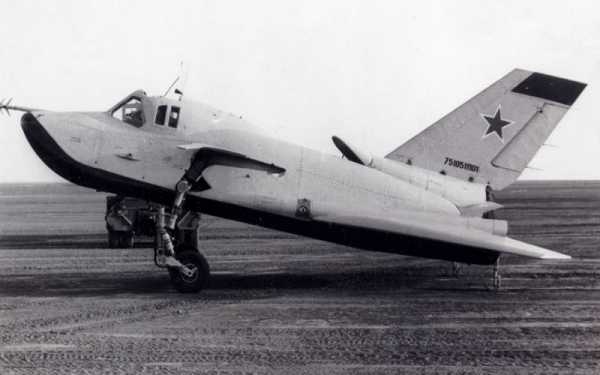

Миг-105-11 обладал характерным силуэтом / Фото: www.buran.ru

Миг-105-11 на испытаниях / Фото: www.buran.ru

Миг-105-11 обладал характерным силуэтом, с задранным «курносым» носом и плоским в нижней части корпусом, за что и получил кличку «Лапоть». Такая форма, по замыслу конструкторов, должна была существенно снизить нагрузки на корпус при повторном входе в атмосферу. Уникальной особенностью самолета являлись «машущие» крылья: при взлете, нахождении на орбите и обратном входе в атмосферу они могли подниматься до 60 градусов над плоскостью горизонта, работая в качестве вертикальных рулей.

При переходе же на дозвуковую скорость, крылья устанавливались в обычное, горизонтальное положение, способствуя увеличению подъемной силы. Управление аппаратом осуществлялось при помощи вертикального руля, элеронов на концах «машущих» крыльев и воздушных дюз, расположенных в верхней части фюзеляжа, ближе к хвосту.

Миг-105-11 на открытой стоянке / Фото: www.buran.ru

Миг-105-11 на стоянке в Монино / Фото: www.buran.ru

Космонавт во время полета находился в герметичном отсеке-капсуле, которая в случае возникновения опасности или аварии аппарата могла быть «отстрелена». Если это происходило в пределах земной атмосферы, то отсек вместе с пилотом имел шанс мягко приземлиться при помощи системы парашютов. Если же беда случалась на орбите, то надежды же на спасение практически не было.

В виде стартового двигателя Миг-105-11 предполагалось использовать ракеты типа «Восток». Собственная же двигательная система космоплана состояла из турбореактивного двигателя РД-36-35-К, весом в 2,3 тонны. Запас топлива для него составлял 500 кг, что обеспечивало 10 минут полета на максимальной тяге.

Обычно этот двигатель использовался при старте «с колес», в том числе с полевых взлетно-посадочных полос (без специального покрытия).

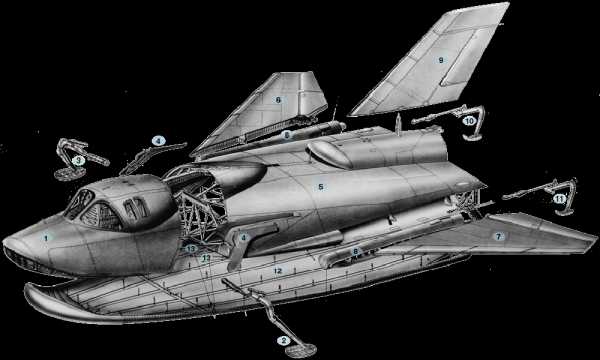

Конструктивно-технологическое членение планера самолета-аналога «105.11» / Фото: www.buran.ru

На фото цифрами обозначено:

  1. носовая часть фюзеляжа

  2. левая передняя стойка шасси

  3. правая передняя стойка шасси

  4. щитки шасси

  5. хвостовая часть фюзеляжа

  6. правая консоль крыла

  7. левая консоль крыла

  8. обтекатели консолей крыла

  9. киль с рулем направления

  10. задняя правая стойка шасси

  11. задняя левая стойка шасси

  12. теплозащитный экран

  13. раскосы стыка головной

  14. хвостовой частей фюзеляжа

«Обычный» двигатель должен был также обеспечить космолету свободу маневра при возвращении, например, перелететь на запасной аэродром, если в районе основного портилась погода и т.п. Интересно, что подобные двигатели планировалось вначале устанавливать и на «Шаттлах», но, в конце концов, американские конструкторы решили от них отказаться в целях уменьшения веса «челноков».

Орбитальный двигатель состоял из основного (с тягой 1500 кгс) и двух вспомогательных (по 40 кгс). Кроме них Миг-105-11 обладал шестью двигателями для осуществления курсовых поправок (по 16 кгс) и десятью двигателями для маневрирования (по 1 кгс.). Топливные баки для этих двигателей были расположены в центральной части самолета.

Достойно восхищения, что столько сложной и умной техники удалось «упаковать» в достаточно скромный по размерам корпус – длиной 8,5 и максимальной шириной 2,8 метра. Пока раскрыты далеко не все тайны проекта, осуществленного почти сорок лет назад.

Так, например, несмотря на свою «пассажирскую» аббревиатуру (ЭПОС), известно, что Миг-105-11 рассматривался в качестве прототипа космического истребителя. Какое оружие предстояло ему нести и кого атаковать – самолеты и искусственные спутники противника или, быть может, его наземные объекты – пока остается загадкой…

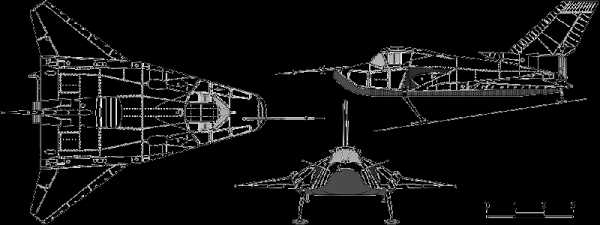

Схема МиГ-105-11 / Фото: www.buran.ru

Основные тактико тежнические характеристики

Экипаж, чел 1
Размеры
Длина самолета, м 8.5
Высота, м 3.5
Размах крыла, м 7.4(6.4)
Взлётная масса, кг 4220
Силовая установка
Двигатели:

1 х ТРД РД-36-35К

Тяга

2000

При написании материала использовались данные открытых интернет-источников:

1. Сайт с материалом статьи Игоря Корнеева.

2. Сайт buran.ru

www.arms-expo.ru
