Прикла́д (плечевой упор) — конструктивный элемент различных видов ручного вооружения, а также некоторых инструментов и приборов, предназначенный для улучшения эргономических свойств при удержании и/или повышения устойчивости при использовании предмета, на который он установлен. Прикладами оснащаются прежде всего многие виды лёгкого стрелкового оружия, арбалетов и гранатомётов (например — РГ-6, РГС-50, M79, MGL и др.). Кроме этого, приклады устанавливаются на некоторых моделях фоторужей, кинокамер[1] и ручных дрелей. Оружейные приклады также используются в качестве оружия ближнего боя.

Оружейный приклад[

ru.wikipedia.org

Комплект для доработки Пулемета Калашникова

Когда-то, в одном из прошлых номеров журнала «Мурзилка» я рассказывал об обвесе на пулемет Калашникова.
Некоторое время назад  мне довелось установить такой на один из пулеметов нашего подразделения..


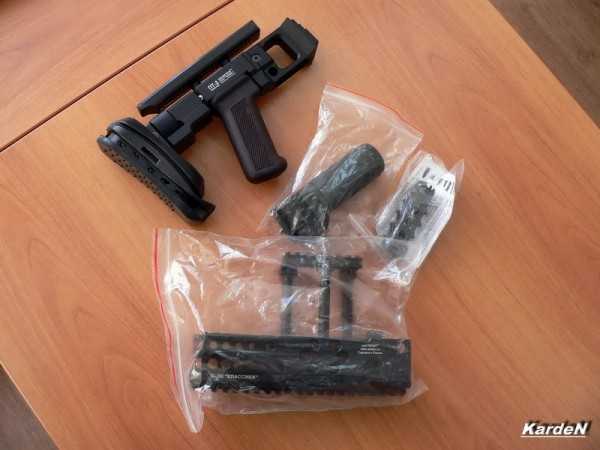

Итак, комплект состоит из цевья Б-50, приклада ПТ-2, дульного тормоза — компенсатора  ДТК-1П  и передней рукоятки РК-1 с кронштейном Б-25У  …

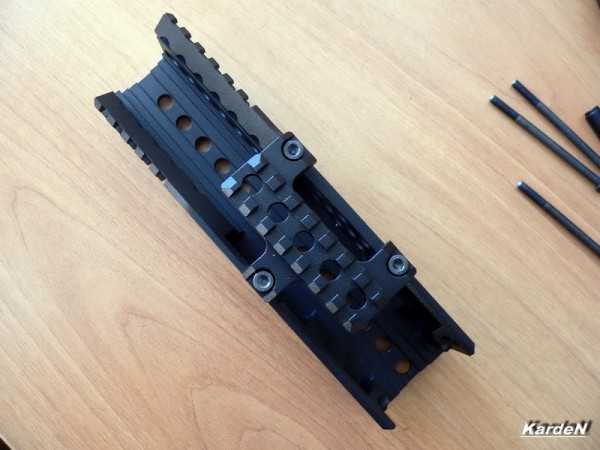

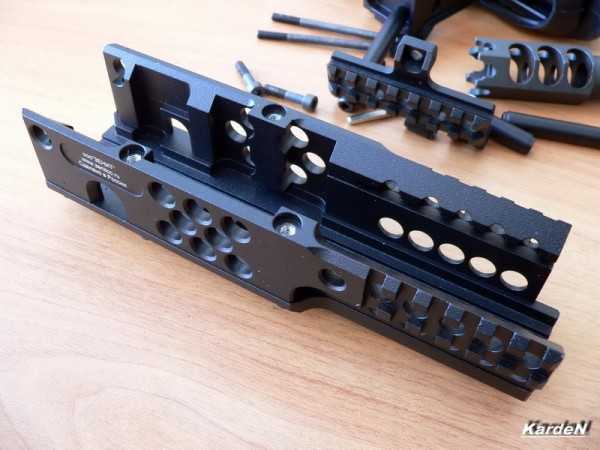

Цевье формируется  при соединении между собой трех деталей…

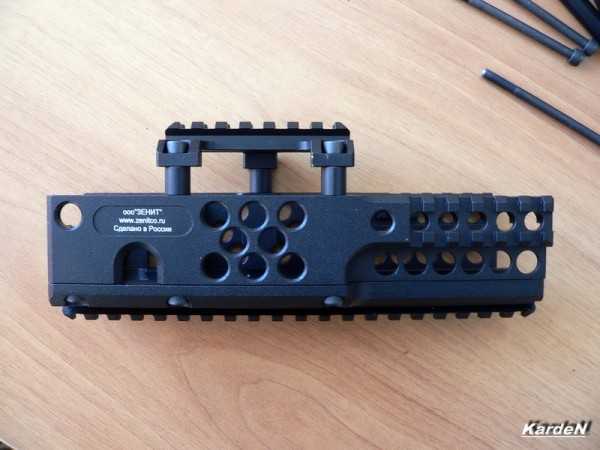

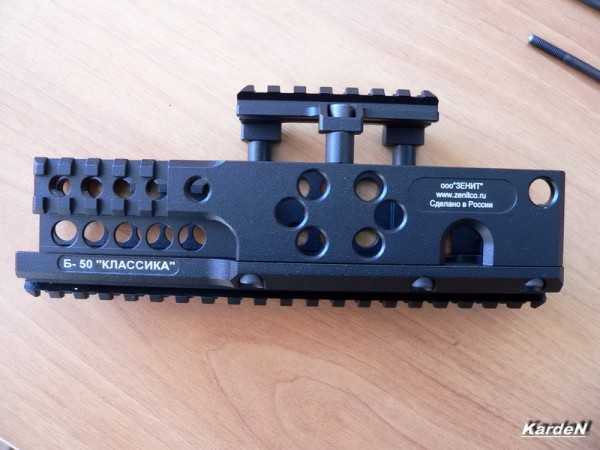

Сверху, по желанию, устанавливается низкая планка для установки коллиматорного прицела.
В комплекте есть два набора пластиковых проставок и винтов, разной длины, для крепления планки …

Длинный набор винтов и проставок при установке цевья на пулемет ПКП…

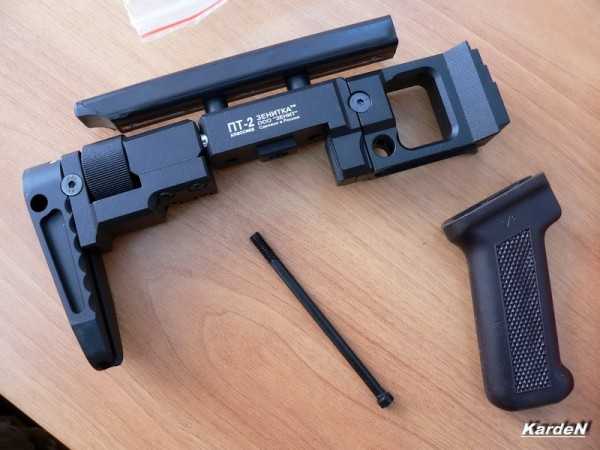

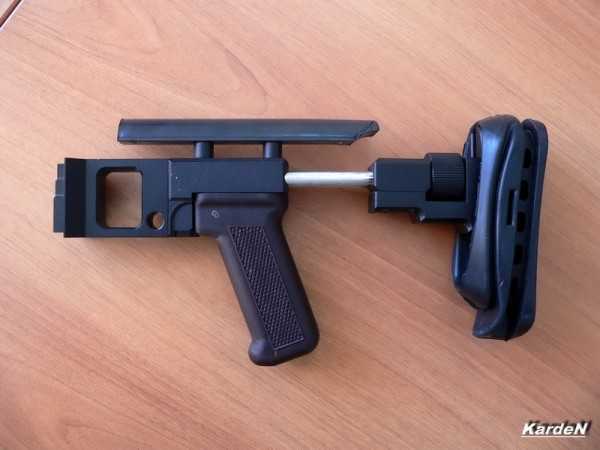

Следующая позиция нашего хит-парада – приклад ПТ-2…

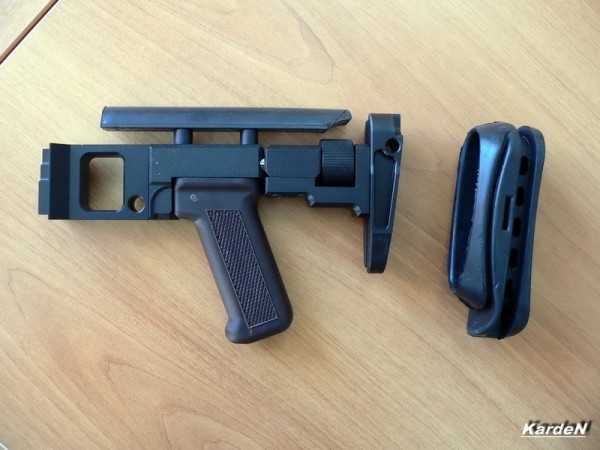

В конструкции используется регулируемый по высоте затыльник приклада ПТ-1  со снятой амортизационной накладкой. Вместо нее на затыльник одевается  «калоша» из комплекта ГП-25…

Приклад регулируется по длине.

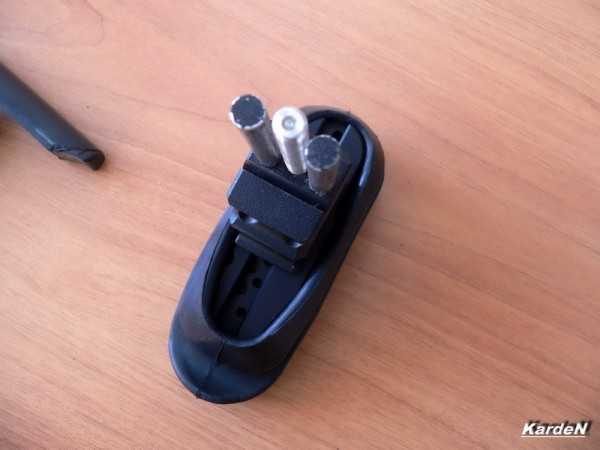

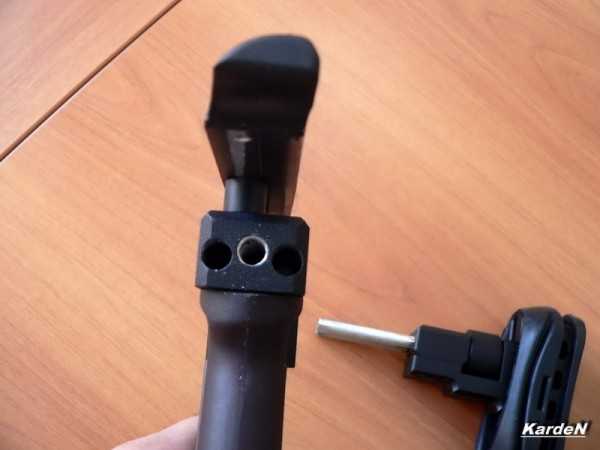

Основные  элементы – винт и две направляющие…

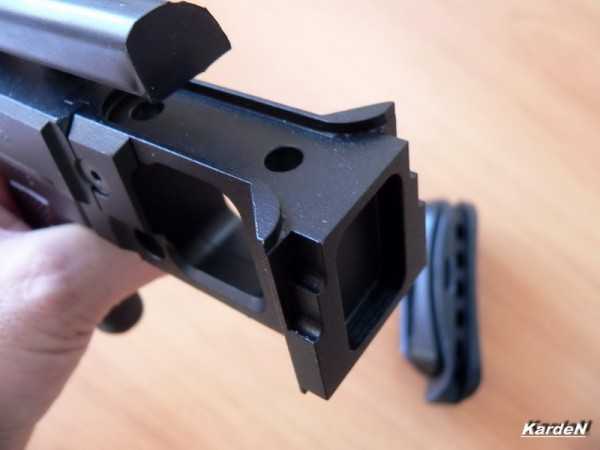

Узел крепления приклада к хвостовику ствольной коробки пулемета…

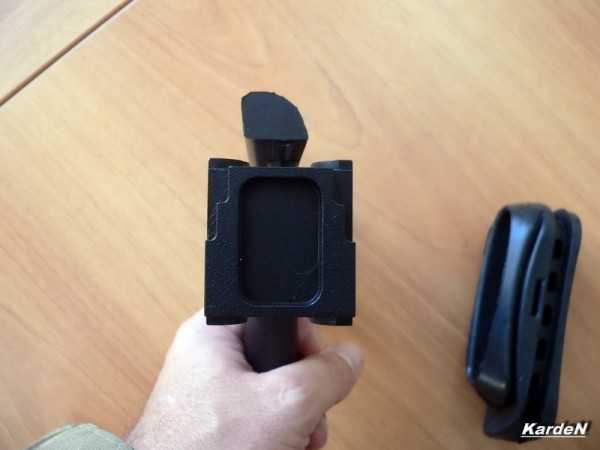

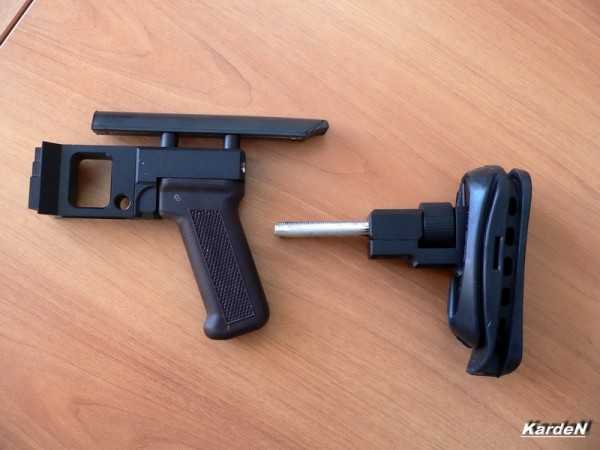

Узел крепления к хвостовику и основание затыльника отсоединяются от средней части приклада…

Щека от приклада ПТ-1 и штатная пистолетная рукоятка АК служат для удобной прикладки.
Рукоятка представляет собой замену выступа штатного приклада…

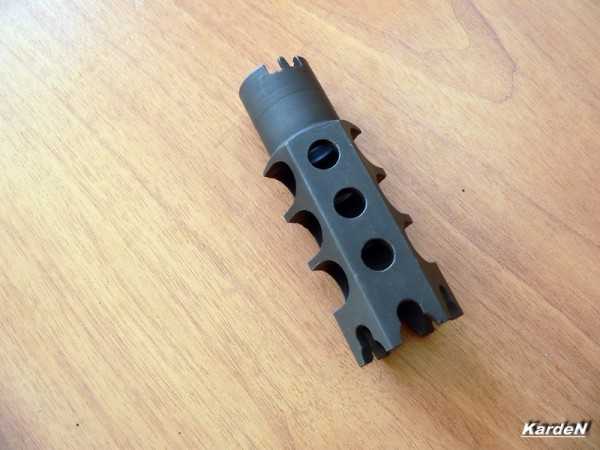

Дульный тормоз – компенсатор ДТК-1П…

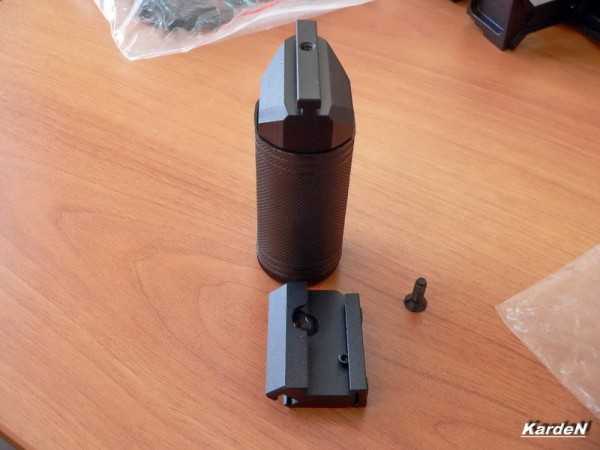

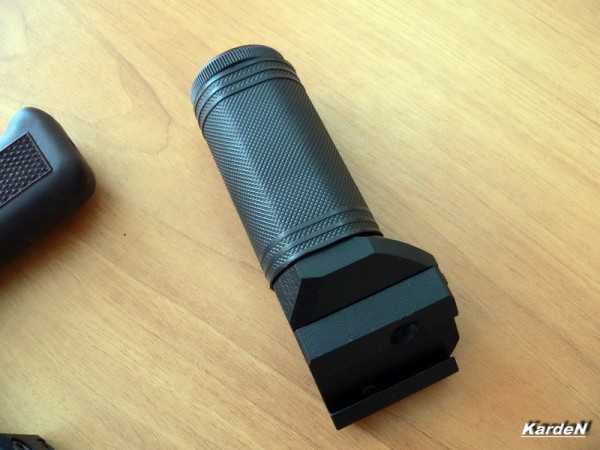

Передняя рукоятка  РК-1 с переходником Б-25У предназначена для комфортного удержания пулемета и крепится на цевье Б-50…

Приступим к сборке.
Отсоединяем штатный приклад. Самый трудный этап, потому что винты крепления приклад развальцованы, а развальцовка мешает вставить в прорезь гайки отвертку, а без отвертки винт вместе с гайкой проворачиваются… и т.д. и т. п.

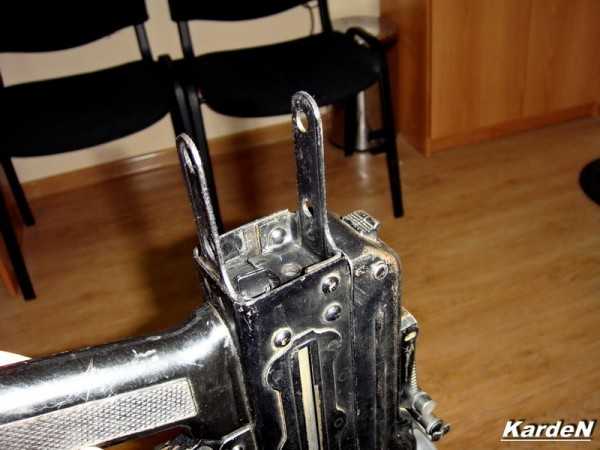

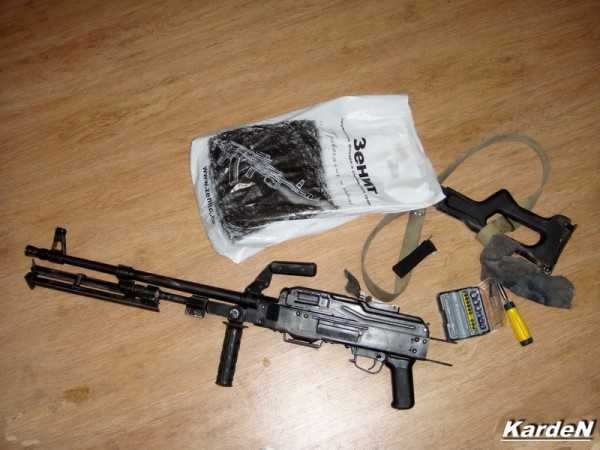

Тем не менее, винты откручены и отложены в сторону. Пулемет готов  к сборке…

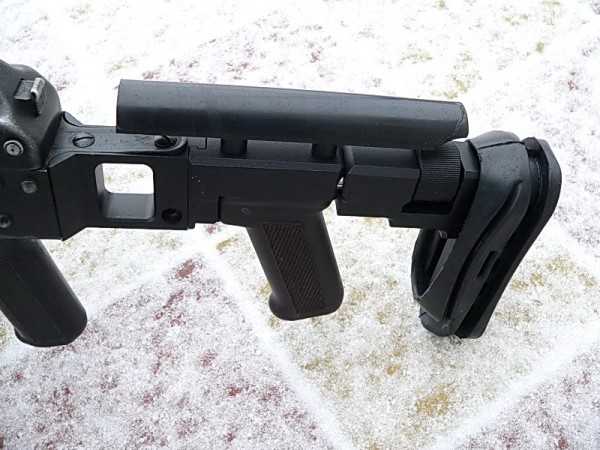

Штатными винтами присоединяем приклад…

При желании приклад можно укоротить.
Такой вариант применяется при переделке пулемета в компоновку Bullpap, или при желании изъять приклад для уменьшения габаритов…

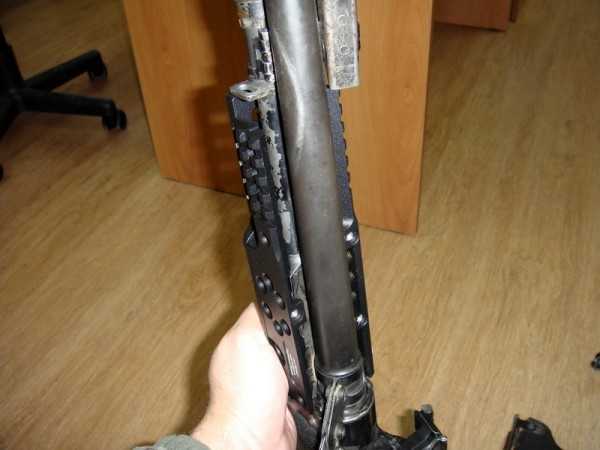

Соединяем стенки цевья так, чтобы вырезы в боковых секциях цевья оделись на цапфы.

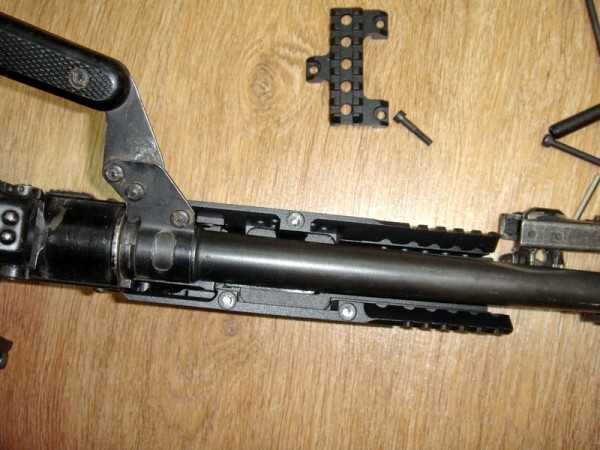

И закручиваем шесть винтов.
Цапфы – это такие кругленькие штучки…

Присоединяем кронштейн с планкой…

В таком случае замена ствола невозможна.
Как выход из  этой ситуации, если эта проблема насущна, можно поставить планку Б-12 hellip;

Правда, при этом эрзац — варианте рельса немного смещена вправо, так как она рассчитана на установку в комплекте с автоматным цевьем.
Но зато ствол заменяется без проблем.
А для того, чтобы сделать соединение стабильным, можно изготовить правую стенку цевья и кронштейн в  виде одной детали из Г – образной заготовки.

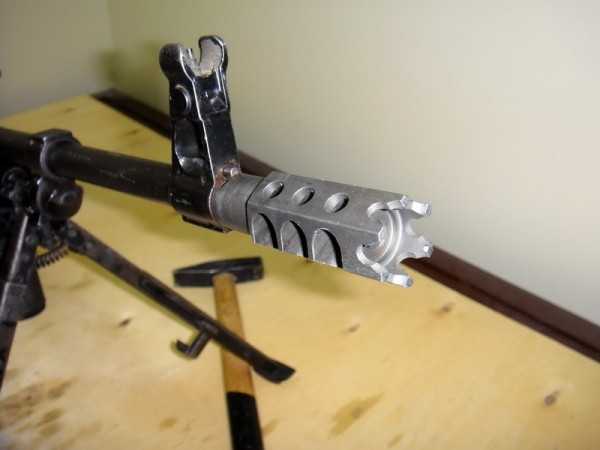

Устанавливаем пламегаситель ДТК.
Для этого надо снять пламегаситель, снять который стало большой проблемой…

Прикрутить, кстати, тоже было нелегко. Это из-за того что стволы, обычно, обслуживают не снимая пламегаситель. С понятными последствиями…

Компенсатор имеет два выреза для фиксатора…

… что позволяет его устанавливать под углом для парирования увода ствола при стрельбе…

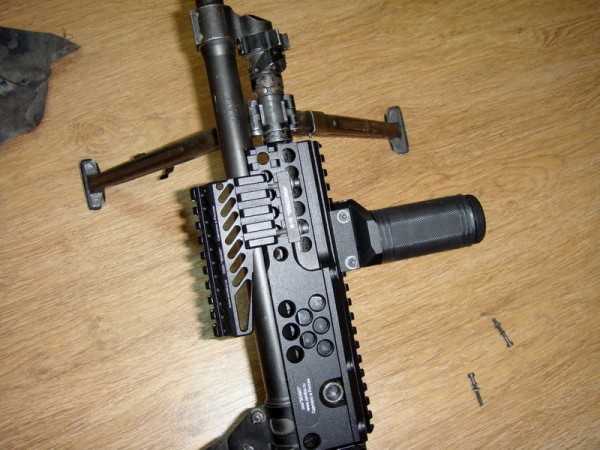

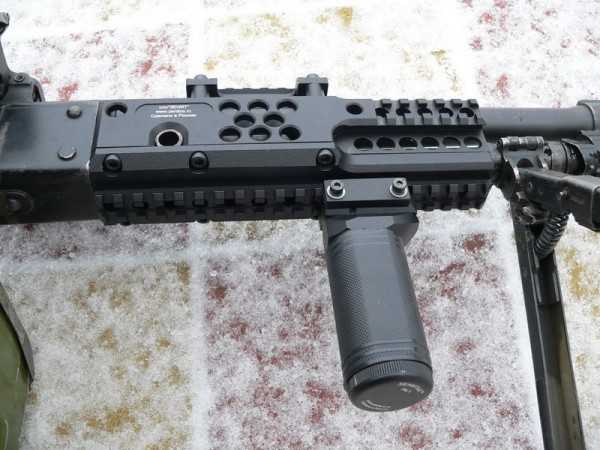

Осталось прикрепить рукоятку…

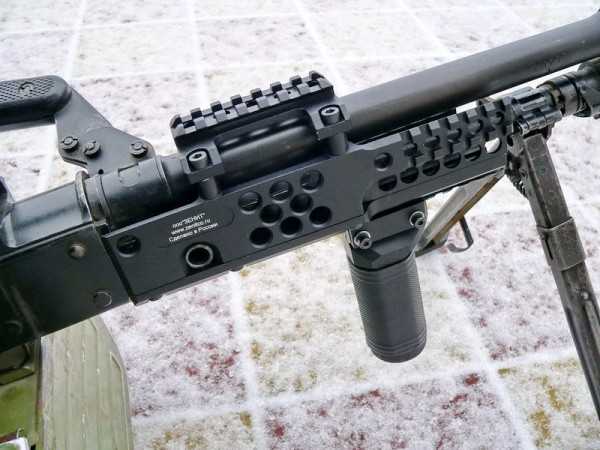

Наклонный вариант хозяину пулемета не понравился. А так как у него руки большие и длинные, как и он сам, то ему хватило и обычной РК-1, сдвинутой вперед…

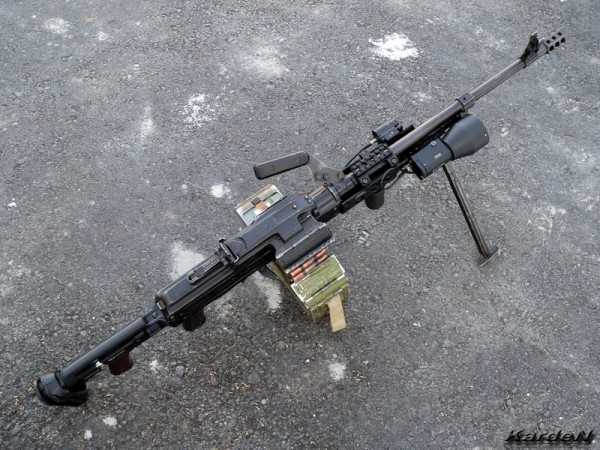

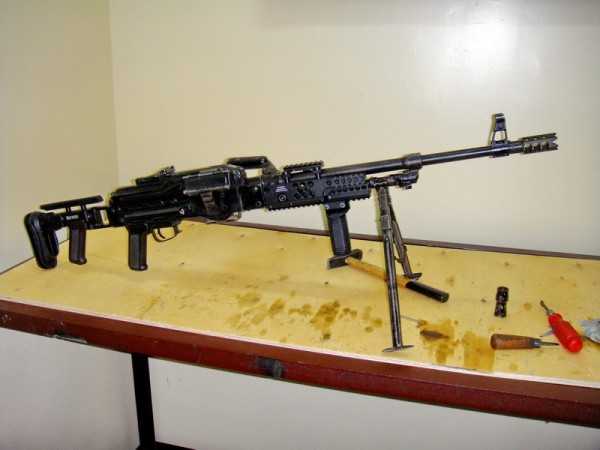

Ну и «допы».

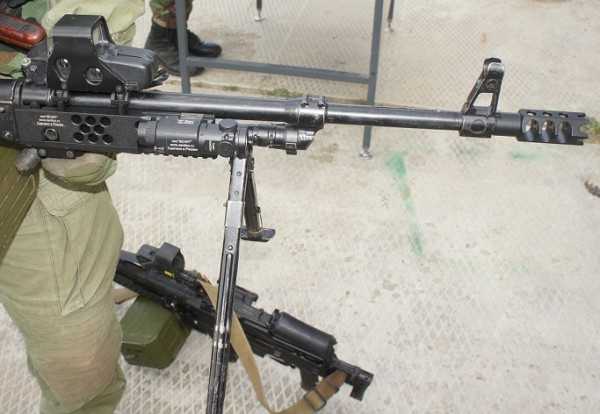

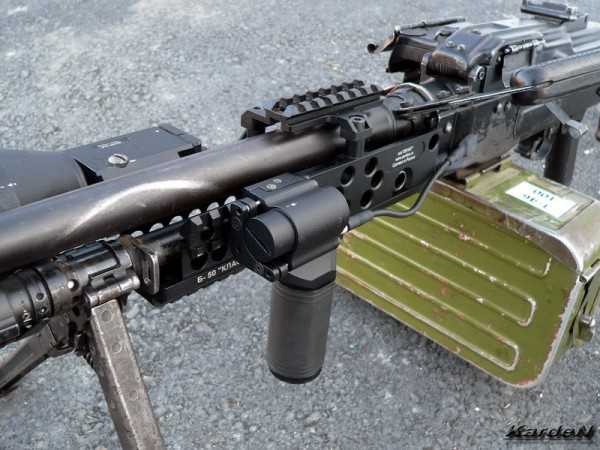

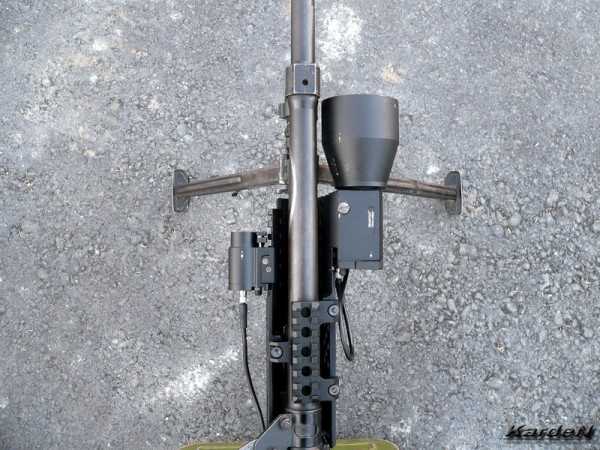

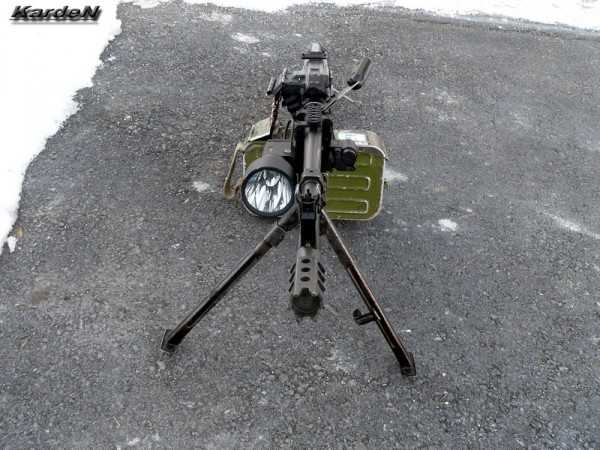

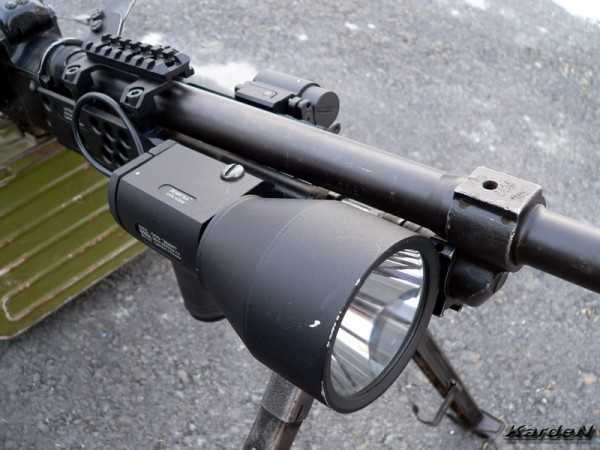

Большой фонарик и ИК ЛЦУ …

о, что пулемет не остался обделенный вниманием в плане тюнинга — это очень хорошо.
Для возможности замены ствола при установленном коллиматоре цевье можно «слегка» модернизировать.

У наших пулеметчиков, особенно рослых, или особенно – рослых, наибольшие нарекания вызвал приклад. Конечно, он был разработан  не без участия пользователей.

Но, как оказалось не всех 🙂
Представитель фирмы в разговоре со мной заметил, что приклад создавался для «обычных» людей.
А нашему пулеметчику, которого он знает лично, он попросил передать, чтобы тот посмотрел на себя в зеркало и оценил свои размеры 🙂

При удлинении приклада на максимальное значение он основательно люфтит. Нет такой хорошей детали, приятной в использовании, как наплечник.
Ну и мои замечания. Регулировку приклада по длине можно было бы использовать и по типу ПТ-1.

А вместо вводящей в заблуждение, при просмотре спутниковых фотографий аналитиков ЦРУ, второй пистолетной рукоятки, установить рельсу, на которую пулеметчик поставит любую переднюю рукоятку с контейнером.
Или складную. Или моносошку. Или вообще не ставить.

Ну и сам бог велел разработать складывающийся приклад. Тем более что заокеанские аналоги уже есть.  Ну и Печенег -2 с таким прикладом имеет место быть…

ru-guns.livejournal.com

приклад пулемёта — с русского на немецкий

См. также в других словарях:

  • Пулемёт Калашникова — ПКМ в полном сборе Тип: Единый пулемёт Страна …   Википедия

  • Пулемёт Калашникова танковый — Пулемёт Калашникова Пулемёт ПКМ. Тип: единый пулемёт Страна: СССР История службы: Годы эксплуатации: 1960 ые по настоящее время Использовалось: Россия …   Википедия

  • ПРИКЛАД 1 — ПРИКЛАД 1, а, м. Часть ружья, автомата, пулемёта, служащая для упора в плечо стрелка. Бить прикладом (в рукопашном бою). Толковый словарь Ожегова. С.И. Ожегов, Н.Ю. Шведова. 1949 1992 …   Толковый словарь Ожегова

  • приклад — ПРИКЛАД, а, муж. Часть ружья, автомата, пулемёта, служащая для упора в плечо стрелка. Бить прикладом (в рукопашном бою). | прил. прикладный, ая, ое. II. ПРИКЛАД, а, муж. Вспомогательный материал для швейных, обувных изделий. Портновский п.… …   Толковый словарь Ожегова

  • Пулемёт ДП — Ручной пулемёт ДП Тип: Ручной пулемёт Страна: СССР История службы: Годы эксплуатации: 1928 1960 е История производства …   Википедия

  • Пулемёт Дегтярева — Ручной пулемёт ДП Тип: Ручной пулемёт Страна: СССР История службы: Годы эксплуатации: 1928 1960 е История производства …   Википедия

  • Пулемёт Дегтярёва — Ручной пулемёт ДП Тип: Ручной пулемёт Страна: СССР История службы: Годы эксплуатации: 1928 1960 е История производства …   Википедия

  • Пулемёт дегтярёва — Ручной пулемёт ДП Тип: Ручной пулемёт Страна: СССР История службы: Годы эксплуатации: 1928 1960 е История производства …   Википедия

  • Пулемёт —         автоматическое огнестрельное оружие. Предназначено для поражения пулями наземных, воздушных и морских целей. П. состоят на вооружении мотострелковых (пехотных, мотопехотных), зенитно пулемётных и др. подразделений, танков и др. боевых… …   Большая советская энциклопедия

  • Пулемёт «Негев» — Негев Тип: Ручной пулемёт Страна: Израиль История службы: Годы эксплуатации: 1997 по настоящее время Использовалось: Израиль,Эстония …   Википедия

  • Пулемёт Негев — Негев Тип: Ручной пулемёт Страна: Израиль История службы: Годы эксплуатации: 1997 по настоящее время Использовалось: Израиль,Эстония …   Википедия

translate.academic.ru

оружие с быстросъемным прикладом — патент РФ 2520557

Изобретение относится к области стрелкового оружия, в частности к оружию с быстросъемным прикладом. Оружие с быстросъемным прикладом содержит ствольную коробку, пистолетную рукоятку управления огнем и механизм крепления приклада к оружию. Механизм крепления приклада к оружию включает в себя посадочное место на задней части ствольной коробки, основание приклада и дополнительный переходник. Посадочное место содержит цапфу с осью для крепления основания приклада. Основание приклада содержит цапфу с прорезью для прохождения оси. На нижней части рукоятки расположен кронштейн. Дополнительный переходник соединен с кронштейном. Дополнительный переходник содержит посадочное место, идентичное посадочному месту на ствольной коробке и подвижный зажим. Достигается повышение точности и кучности стрельбы. 2 з.п. ф-лы, 5 ил.

Изобретение относится к области стрелкового оружия, в частности к оружию, которое используется сотрудниками спецподразделений правоохранительных органов.

В настоящее время важной задачей является обеспечение безопасности сотрудников спецподразделений правоохранительных органов, осуществляющих операции по задержанию вооруженных преступников. Стандартным набором защитных спецсредств, которым комплектуются бойцы штурмовых групп, являются бронежилеты и защитные шлемы с опускающимся забралом. Стандартные образцы длинноствольного стрелкового оружия (в частности, автоматы, пистолеты-пулеметы, гранатометы и ружья) не обеспечивают возможности ведения прицельной стрельбы в ситуациях штурма помещений и ведения огня на близких дистанциях, когда забрало штурмового шлема находится в опущенном положении.

Известны решения данной задачи с помощью дополнительного приклада, что влечет за собой увеличение массогабаритных характеристик оружия. Изменение формы приклада (изогнутая форма приклада), как у германского пистолета-пулемета МП5 с прикладом конструкции швейцарской фирмы Brugger & Thomet, решает эту задачу лишь частично, так как затыльник приклада упирается в плечо стреляющего лишь нижней своей частью, а верхняя часть — упирается в забрало.

Наиболее близкой по технической сущности к заявляемому оружию является конструкция оружия по патенту РФ № 2067277, F41C 23/00, содержащая ствольную коробку с посадочным местом для быстрой установки съемного приклада, гарантирующая ведение точной и кучной стрельбы. Однако такое оружие не позволяет стрелку вести прицельный огонь в шлеме с опущенным забралом.

Задачей изобретения является создать оружие с быстросъемным прикладом, обладающее высокой точностью и кучностью стрельбы и позволяющее стрелку вести прицельный огонь в штурмовом шлеме с опущенным забралом, не ухудшая его массогабаритных характеристик оружия.

Поставленная задача решается следующим образом.

В оружии с быстросъемным прикладом, содержащем ствольную коробку, пистолетную рукоятку управления огнем и механизм крепления приклада к оружию, включающий в себя посадочное место на задней части ствольной коробки и основание приклада, посадочное место содержит цапфу с осью для крепления основания приклада, основание приклада содержит цапфу с прорезью для прохождения оси, а на нижней части рукоятки расположен кронштейн. Кроме того, имеется дополнительный переходник, соединяемый с кронштейном, содержащий посадочное место, идентичное посадочному месту на ствольной коробке и подвижный зажим, предназначенный для присоединения к кронштейну рукоятки управления огнем.

На оси посадочного места выполнены выборки, размер которых соответствует размерам прорези на цапфе основания, а в прорези имеется расширенный участок для прохождения не выбранного участка оси, при этом основание приклада подпружинено относительно посадочного места.

Предложенная конструкция оружия, позволяет быстро снять приклад с места его крепления на задней части ствольной коробки и установить его в нижней части пистолетной рукоятки управления огнем таким образом, что приклад не мешает осуществлять прицельную стрельбу в штурмовом шлеме с опущенным защитным забралом. При этом не ухудшаются его весовые характеристики, оружие обладает высокой точностью и кучностью стрельбы.

Пример выполнения заявляемого изобретения представлен на чертежах.

Фиг.1 — Общий вид оружия

Фиг.2 — Общий вид оружия с присоединенным переходником и съемным прикладом, установленным в положение для стрельбы в защитном шлеме с опущенным забралом.

Фиг.3 — Изображено основание приклада в аксонометрии (два вида).

Фиг.4 — Ствольная коробка с посадочным местом.

Фиг.5 — Переходник, присоединяемый к рукоятке управления огнем оружия и предназначенный для закрепления приклада в положение для стрельбы с опущенным забралом согласно фиг.2.

Оружие содержит ствольную коробку со стволом в сборе 1, пистолетную рукоятку управления огнем 2, в нижней части которой закреплен кронштейн — планка Пикатинни (далее по тексту — кронштейн) 3. В задней части ствольной коробки выполнено посадочное место для приклада с цапфой 4, в которой на оси 5 (фиг.4) закреплен съемный приклад 6, состоящий из основания приклада 7, верхней тяги, нижней тяги и затыльника. Для закрепления приклада 6 в положение для стрельбы в шлеме с опущенным забралом используется переходник 8 (фиг.2).

Основание приклада (фиг.3) содержит цапфу 9 с отверстием 10 для размещения оси 5. Вдоль боковой стенки цапфы 9 от наружной поверхности цапфы до отверстия 10 выполнена прорезь 11. На нижнем торце цапфы 9 имеется выступ 12, предназначенный для взаимодействия с прорезью 13, выполненной в цапфе 4 ствольной коробки (фиг.4). Прорезь 11 имеет расширенный участок 14, предназначенный для свободного прохождения цилиндрической части 15 оси 5 при присоединении и отсоединении приклада.

На фиг.4 в цапфе 4 ствольной коробки закреплена ось 5, предназначенная для установки приклада в положение, изображенное на фиг.1. На оси 5 выполнены продольные выборки 16, предназначенные для прохождения в прорезь 11 основания приклада 7, и цилиндрический участок 15, входящий в соответствующий расширенный участок 14 прорези 11.

Переходник (фиг.5) содержит посадочное место для размещения приклада идентичное цапфе 11 ствольной коробки, но повернутое на 180° относительно продольной оси коробки. Кроме того, на прямоугольной передней части 17 переходника, присоединяемой к кронштейну 3, имеется подвижный зажим 18 с вертлюгом 19. Вертлюг имеет кулачковую поверхность 20 для затягивания зажима 18 при присоединении переходника 8 к кронштейну 3.

Посадочное место на переходнике может быть размещено без поворота на 180°, что также позволяет вести стрельбу с опущенным забралом.

В цапфе 21 переходника 8 также имеется отверстие для закрепления оси переходника 22 идентичной оси 5 для размещения приклада (фиг.4).

Основание приклада 7 постоянно поджато вверх пружиной с гнетком (на чертеже не показаны), которые располагаются в гнезде 23 цапфы 9 (фиг.3) основания приклада 7 (при присоединении приклада гнеток необходимо поджимать пальцем).

Для отделения приклада его необходимо повернуть так, чтобы выступ 12, выполненный на основании приклада, совпал с прорезью 13, выполненной в цапфе 4 (на наружных поверхностях цапф выполнены риски, которые совмещаются при приведении механизма в положение, необходимое для разборки), затем, преодолевая сопротивление пружины основания приклада, его смещают на 2 мм вниз таким образом, что цилиндрическая часть 15 оси приклада 5 становится напротив расширенного участка прорези 14 цапфы 9 основания приклада 7. В этом положении приклад отделяется при его смещении вбок таким образом, что выступ 12 на основании приклада 7 входит в прорезь 13 в цапфе 4 ствольной коробки 1.

Для стрельбы с опущенным забралом снятый приклад присоединяется к переходнику приклада 8. Передняя часть 17 переходника 8 приклада содержит подвижный зажим 18 для кронштейна — планки Пикатинни 3. Задняя часть переходника 8 (посадочное место для приклада) содержит ось 22, аналогичную оси приклада 5, запрессованную в цапфе 21, аналогичную по конструкции цапфе 4 ствольной коробки, только повернутую на 180°, относительно продольной горизонтальной оси. Соответственно, нижняя тяга 24 приклада 6 при присоединении к переходнику приклада оказывается сверху. Переходник, соединенный с прикладом, присоединяются к кронштейну 3 и фиксируются поворотом вертлюга 19 переходника, имеющего кулачковую поверхность 20, затягивающую подвижный зажим 18, расположенный в передней части 17 переходника 8 приклада.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Оружие с быстросъемным прикладом, содержащее ствольную коробку, пистолетную рукоятку управления огнем и механизм крепления приклада к оружию, включающий в себя посадочное место на задней части ствольной коробки и основание приклада, отличающееся тем, что посадочное место содержит цапфу с осью для крепления основания приклада, основание приклада содержит цапфу с прорезью для прохождения оси, а на нижней части рукоятки расположен кронштейн, кроме того, имеется дополнительный переходник, соединяемый с кронштейном, содержащий посадочное место, идентичное посадочному месту на ствольной коробке и подвижный зажим.

2. Оружие по п.1, отличающееся тем, что на оси посадочного места выполнены выборки, размер которых соответствует размерам прорези на цапфе основания, а в прорези имеется расширенный участок для прохождения не выбранного участка оси.

3. Оружие по п.1, отличающееся тем, что основание приклада подпружинено относительно посадочного места.

www.freepatent.ru

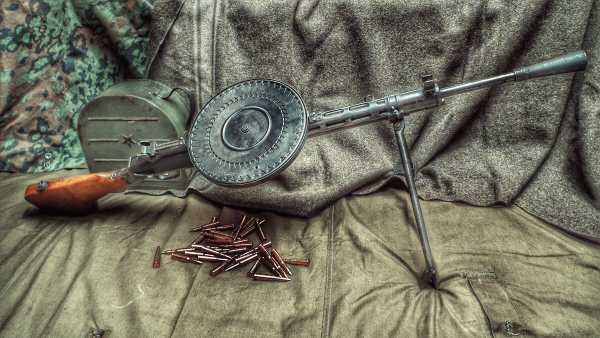

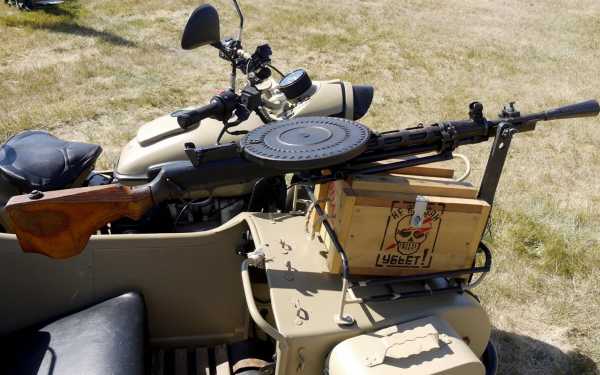

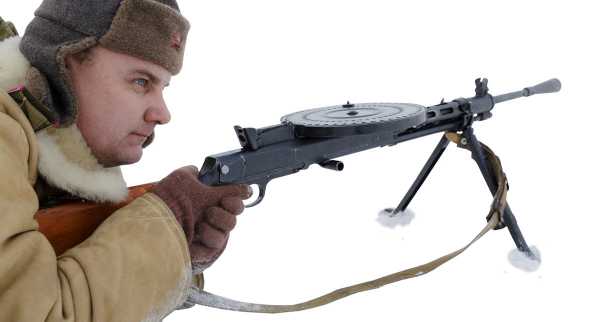

Пулемет Дегтярев Пехотный / ДП-27-28/ ДТМ. Обзор, фото, видео, характеристики.

Детальные фото ДПМ. Подборка-1
Реконструкторы и солдаты с пулеметом ДП. Подборка-2
Детальные фото ДП-27. Подборка-3

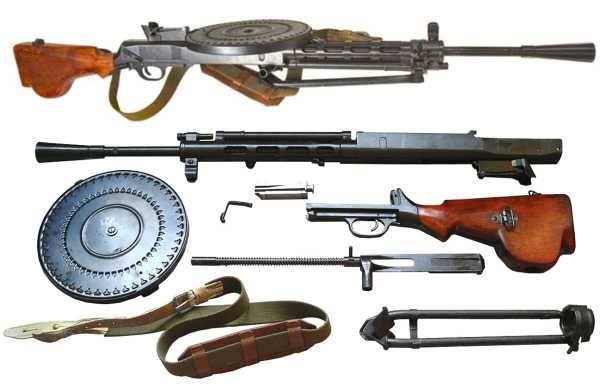

Пулемет ДП-27 (Дегтярев Пехотный образца 1927, индекс ГАУ — 56-Р-32), часто в иностранных источниках фигурирует, как DP-28 стал первым отечественным ручным пулеметом серийного производства. Днем рождения первой опытной партии можно назвать 12 ноября 1927 года, когда на Ковровском заводе появилось первые 10 пулеметов ДП. 21 декабря 1927 после удачной презентации и полевых испытаний был принят на вооружение РККА.

Главным инженером ДП был Дегтярев Василий Алексеевич, который в последствии создал крупнокалиберный пулемет ДШК-12,7 мм, противотанковое ружье ПТРД-14,5 мм, пулемет РПД и РП-46, пистолет-пулемет ППД. Советский союз не имел собственных ручных пулеметов, но итоги Первой Мировой Войны показал эффективность и их значимость на примере английского пулемета Льюиса и французского Шоша. Так же имевшее количество данных пулеметов в РККА армии было мало, а износ ресурс данного оружия заканчивался, да иметь собственные заводы по производству оружия являлось задачей государства. Первой попыткой создать собственный ручной пулемет была переделка пулемета Максим с водяным охлаждением в пулемет с воздушным охлаждением. Первый переделанный в 1925году Максим-Токарева МТ имел защитный чехол на стволе, но оказался очень тяжелым.
В.А. Дегтярёв впервые предпринял попытки создать свой пулемет в конце 1923 года. Стоить отметить, то что Дегтярев на все 100% создал схему собственного пулемета, а не скопировал его с других пулеметов. Пулемет имел газоотводную автоматику снизу ствола и запирание патрона с помощи двух боевых упоров, которые разводились по сторонам во время удара бойком по капсюлю патрона. Для пулемета ДТ-27 был позаимствован дисковый магазин на 49 патронов от авиационного пулемета Федорова-Шпагина, в дальнейшем диск был изменен под 47 патронов, чтобы продлить ресурс пружины. 22 июля 1924 года Дегтярев впервые показал военной комиссии свой первый опытней пулемет, но сломавшийся боек во время показательных стрельб подвел Дегтярёва. Следующую попытку показать свой пулемёт Дегтярев в сентябре 1926 года, где пулемет привлек внимания, но все еще имел недостатки по качеству изготовления. На протяжении всего времени основными его конкурентами были немецкий пулемёт Дрейзе и Максим –Токарев. После доработки пулемета 17-21 января 1927 года на Ковровском заводе под надзором Артком Артиллерийского Управления РККА провели испытания, а 20 февраля комиссия утвердила пулемет, как прошедший испытания. 26 марта подготовило чертежи для производства Дегтярева пехотного. Завод получил заказ на 100 пулеметов для их дальнейшего испытания. После полевых стрельб были даны предписания добавить в конструкцию пламя гаситель и изменить патрубок газовой камеры. Конструкция нового пулемета получила хорошую оценку и еще до его официального принятия Наркоматом он стал поступать в войска. В конце 1928 года было решено свернуть производство пулемета Максима-Токарева МТ.

Пулемет ДТ имел газоотводную автоматику с патрубком, который регулировал количество отводимых газов, что позволяло выбирать режим оптимальный, что бы затвор во время загрязнения или использование более мощных патронов доходил полный цикл, чтобы избегать сильных ударов затвора. Отводящие газы снизу ствола толкали длинный поршень-шток, который производил перезарядку. На шток одевалась боевая-возвратная пружина. Надетая на шток боевая-возрастная пружина имела недостаток, так как при перегреве пружина теряла свойства и снижала скорострельность. В дальнейшем этот недостаток был исправлен в модернизированном пулемете ДПМ. Картинки работы автоматики пулемета

Запирание патрона происходила с помощи боевых упоров, которые разводились в разные стороны и запирали патрон в стволе, боевые упоры расходились по сторонам, когда между них проходил боек. После выстрела гильза выкидывалась вниз.

Ствол пулемета ДП-27 имел 6 нарезов и находился в ствольной коробке, что обеспечивало защиту стрелка во время стрельбы от ожогов. До 1938 года ствол имел 26 поперечных ребер сверху, чтобы увеличить скорость остывания, но практика показала, что это мало эффективно, данные вертикальные ребра можно увидеть на танковом и авиационном варианте пулемете Дегтярева. Пулемет имел автоматику, которая позволяла вести стрельбу только очередями. На пулемете реализован автоматический предохранитель на шейке приклада-стрельба возможно после его обхвата. Съемные сошки размещались на кожухе.

Диск на 47 патронов использовался от не принятого на вооружения пулемета Федорова-Шпагина. Конструкция диска для того времени была весьма удачна, так как патроны 7,62 имели закраины и каждый патрон в диске укладывался в свое отдельное место и не цеплялся закраиной дна за другой патрон, как это происходило в рожковых магазинах. Так же диск с помощи своей мушки информировал бойца сколько примерно патронов осталось в диске. При необходимости магазин можно было разобрать и почистить от грязи. Диски переносились в стальных коробках или матерчатых сумках, коробка была рассчитана на 3 диска. Недостатком дисков можно назвать вес и размер, но с учетом того, что на «дворе» 1920-ые года на это можно закрыть глаза. Для ускорения перезарядки дисков был создан прибор Баркова, который не получил распространение в армии.
