Ночной прицел Википедия

Вид через прибор ночного видения на американского пулемётчика 25-й пехотной дивизии (на пулемёте M249 Para) — оптический прицел Elcan, ПНВ бойца закреплён на шлеме и откинут вверх). ПНВ Советского производства ПН-1А.

Прибор ночного видения (ПНВ) — класс оптико-электронных приборов, обеспечивающих оператора изображением местности (объекта, цели и т. п.) в условиях недостаточной освещённости. Приборы данного вида нашли широкое применение при ночных боевых действиях, для ведения скрытного наблюдения (разведки) в тёмное время суток и в тёмных помещениях, вождения машин без использования демаскирующего света фар и т. п.^[1]. Несмотря на ряд преимуществ, которые они дают своему обладателю, отмечается, что подавляющее большинство имеющихся моделей не способно предоставить возможность периферийного зрения, что обуславливает необходимость специальных тренировок для эффективного их применения^[2].

Типы ПНВ[ | ]

Существует несколько подходов к построению ПНВ:

• Усиление очень слабого видимого света, не различаемого глазом человека. Идея реализуется в электронно-оптических преобразователях (ЭОП) и, в некоторой степени, в современных видеокамерах для систем охраны с т. н. ночным режимом.
• Наблюдение в ближнем инфракрасном диапазоне (длина волны 0,7—1,5 мкм). Чувствительностью в этом диапазоне обладают ЭОП и видеокамеры без инфракрасного фильтра. В ближнем ИК нет естественных источников, кроме солнца, поэтому в полной темноте такие ПНВ ничего не увидят без подсветки. Для таких ПНВ существуют специальные источники подсветки (инфракрасные прожекторы, например на базе инфракрасных светодиодов), не видимые невооружённым глазом.
• Наблюдение в среднем (тепловом) инфракрасном диапазоне (длина волны 7—15 мкм). В этом диапазоне излучают все твёрдые тела, нагретые до температур нашего мира: от −50 °C и выше. Такие ПНВ называются тепловизорами. Они показывают картинку разницы температур и не требуют никакой подсветки.
• Возможно наблюдение в ультрафиолетовом спектре. Однако отсутствие естественных источников ультрафиолета (кроме солнца) и практическое отсутствие не видимых невооружённым глазом искусственных источников ультрафиолетовой подсветки сдерживает распространение ультрафиолетовых ПНВ.

Технически есть несколько популярных способов построения ПНВ:

• Специальные современные полупроводниковые видеокамеры способны дать изображение при освещённости сцены до 0,0005 люкса.^[3] Это позволяет наблюдать при очень низкой освещённости. Кроме того, чувствительность в ближнем инфракрасном диапазоне позволяет организовать не видимую глазом подсветку сцены (например, инфракрасными светодиодами) и использовать обычные видеокамеры без ИК фильтра. Во избежание ошибок цветопередачи обычные бытовые видеокамеры снабжаются специальным фильтром, отсекающем ИК спектр. Камеры для охранных систем или дешёвая бытовая видеотехника не имеют такого фильтра и потому пригодны для наблюдения с ИК-подсветкой. Однако в темноте нет естественных источников ближнего ИК, поэтому без подсветки такие камеры ничего не покажут. В качестве подсветки обычно используют ИК прожекторы на базе инфракрасных светодиодов.

ru-wiki.ru

Ночной прицел Вики

Вид через прибор ночного видения на американского пулемётчика 25-й пехотной дивизии (на пулемёте M249 Para) — оптический прицел Elcan, ПНВ бойца закреплён на шлеме и откинут вверх). ПНВ Советского производства ПН-1А.

Прибор ночного видения (ПНВ) — класс оптико-электронных приборов, обеспечивающих оператора изображением местности (объекта, цели и т. п.) в условиях недостаточной освещённости. Приборы данного вида нашли широкое применение при ночных боевых действиях, для ведения скрытного наблюдения (разведки) в тёмное время суток и в тёмных помещениях, вождения машин без использования демаскирующего света фар и т. п.

[1]. Несмотря на ряд преимуществ, которые они дают своему обладателю, отмечается, что подавляющее большинство имеющихся моделей не способно предоставить возможность периферийного зрения, что обуславливает необходимость специальных тренировок для эффективного их применения^[2].

Типы ПНВ[ | код]

Существует несколько подходов к построению ПНВ:

• Усиление очень слабого видимого света, не различаемого глазом человека. Идея реализуется в электронно-оптических преобразователях (ЭОП) и, в некоторой степени, в современных видеокамерах для систем охраны с т. н. ночным режимом.
• Наблюдение в ближнем инфракрасном диапазоне (длина волны 0,7—1,5 мкм). Чувствительностью в этом диапазоне обладают ЭОП и видеокамеры без инфракрасного фильтра. В ближнем ИК нет естественных источников, кроме солнца, поэтому в полной темноте такие ПНВ ничего не увидят без подсветки. Для таких ПНВ существуют специальные источники подсветки (инфракрасные прожекторы, например на базе инфракрасных светодиодов), не видимые невооружённым глазом.
• Наблюдение в среднем (тепловом) инфракрасном диапазоне (длина волны 7—15 мкм). В этом диапазоне излучают все твёрдые тела, нагретые до температур нашего мира: от −50 °C и выше. Такие ПНВ называются тепловизорами. Они показывают картинку разницы температур и не требуют никакой подсветки.
• Возможно наблюдение в ультрафиолетовом спектре. Однако отсутствие естественных источников ультрафиолета (кроме солнца) и практическое отсутствие не видимых невооружённым глазом искусственных источников ультрафиолетовой подсветки сдерживает распространение ультрафиолетовых ПНВ.

Технически есть несколько популярных способов построения ПНВ:

• Специальные современные полупроводниковые видеокамеры способны дать изображение при освещённости сцены до 0,0005 люкса.^[3] Это позволяет наблюдать при очень низкой освещённости. Кроме того, чувствительность в ближнем инфракрасном диапазоне позволяет организовать не видимую глазом подсветку сцены (например, инфракрасными светодиодами) и использовать обычные видеокамеры без ИК фильтра. Во избежание ошибок цветопередачи обычные бытовые видеокамеры снабжаются специальным фильтром, отсекающем ИК спектр. Камеры для охранных систем или дешёвая бытовая видеотехника не имеют такого фильтра и потому пригодны для наблюдения с ИК-подсветкой. Однако в темноте нет естественных источников ближнего ИК, поэтому без подсветки такие камеры ничего не покажут. В качестве подсветки обычно используют ИК прожекторы на базе инфракрасных светодиодов.
• Электронно-оптический преобразователь — вакуумный фотоэлектронный прибор, усиливающий свет видимого спектра и ближнего ИК. Имеет высокую чувствительность и способен давать изображение при очень низкой освещённости. Являются исторически первыми приборами ночного видения, широко используются и в настоящее время в дешёвых ПНВ. Поскольку в инфракрасном диапазоне они чувствительны только в ближнем ИК, то, как и полупроводниковые видеокамеры, требуют наличия освещения (например, свет ночного неба или инфракрасных прожекторов). Коэффициент усиления света ЭОП от нескольких тысяч до нескольких десятков тысяч раз.
• Тепловизор — тепловой видеодатчик, как правило на основе болометров. Болометры для систем технического зрения и приборов ночного видения чувствительны в диапазоне длин волн 3—14 мкм (средний инфракрасный диапазон), что соответствует излучению тел, нагретых от −50 до +500 °C. Таким образом, болометрические приборы не требуют внешнего освещения, регистрируя собственное излучение самих предметов и создавая картинку разности температур.

Устройство[ | код]

Наблюдательный ПНВ состоит из следующих основных частей:

• объектива,
• приёмника излучения,
• усилителя,
• устройства отображения изображения.

Во многих современных ПНВ роль приёмника излучения, усилителя средства отображения усиленного изображения выполняет электронно-оптический преобразователь (ЭОП). Оператор рассматривает изображение на экране ЭОП через окуляр. В качестве приёмника может использоваться ПЗС-матрица. В этом случае оператор наблюдает изображение на экране монитора.

Варианты применения[ | код]

Современные ПНВ выпускаются в нескольких основных форм-факторах.

Наиболее простым является ночной монокуляр — удерживаемая в руке оператора зрительная труба, обычно невысокой кратности.

Бинокли ночного видения имеют два ЭОП и выводят увеличенное стереоскопическое изображение.

Очки ночного видения — закрепляются на голове, имеют широкое поле зрения и не увеличивают изображение (либо имеют переменное увеличение от 1× до более высокого значения, что позволяет использовать их как бинокль). Очки могут иметь два ЭОП либо быть псевдобинокулярными, когда изображение с одного ЭОП поступает на оба окуляра. Монокуляр кратности 1×, закреплённый на оголовье, может использоваться как дешёвая альтернатива очкам.

Прицелы ночного видения закрепляются на оружии, как правило, увеличивают изображение и имеют прицельную сетку. Существуют также приставки ночного видения к дневным оптическим прицелам. Эти приборы должны выдерживать отдачу оружия, не все прицелы могут применяться на стрелковом оружии высокой мощности.

Альтернативным вариантом прицеливания через ПНВ является использование закреплённого на оружии инфракрасного лазерного целеуказателя, невидимый глазу луч которого наблюдается через очки ночного видения.

Приборы ночного видения также устанавливаются на боевую технику, где они интегрированы в прицельные комплексы.

История электронно-оптических преобразователей[ | код]

Активные ПНВ нулевого поколения[ | код]

Разработка первых образцов немецких приборов ночного видения была начата производственной компанией Allgemeine Electricitats-Gesellschaft (AEG), в 1936 и в 1939 году был представлен первый удачный прототип для использования на противотанковых пушках Pak 35/36 L/45

^[4].

В Красной Армии оборудование ночного видения так называемого «нулевого поколения» также появилось ещё до начала Великой Отечественной войны^[5]: например, на танки семейства БТ устанавливался комплекс «Дудка», а для ночной проводки танковых колонн Государственный оптический институт и Всесоюзный электротехнический институт разработали комплект светосигнальных подсветочных приборов, которые монтировались на танки Т-34^[6]. В вермахте инфракрасное оснащение производства компании AEG первыми получила немецкая противотанковая артиллерия, и с 1944 года расчёты орудий Pak 40 имели возможность вести борьбу с тяжёлой бронетехникой в темноте на расстояних до 400 метров^[6]. Следующим шагом стали приборы инфракрасного видения Sperber FG 1250, которые способствовали последнему успешному наступлению германских танковых войск в районе озера Балатон (Венгрия, 1945 год). Так как чувствительность этих приборов оставляла желать лучшего, в целях обеспечения ИК-подсветки танковым подразделениям придавались дополнительные силы в виде мощных шестикиловаттных ИК-прожекторов

Uhu («Филин») на бронетранспортёрах SdKfz 250/20 (по одному на пять танков). Использование ИК-фильтров позволяло освещать ночную местность инфракрасным излучением и различать советскую технику на дальности вплоть до 700 метров, однако их эксплуатация сильно затруднялась чувствительностью оптического люминофора к ярким вспышкам, которые приводили к сильной засветке аппаратуры или даже выходу её из строя. Появление этих приборов стало одной из причин массового задействования советскими войсками зенитных прожекторов при ночном форсировании Одера и при штурме Берлина. В дополнение к прицельному оборудованию для ночного вождения на командирской башенке немецких «Пантер» устанавливался двухсотваттный ИК-прожектор, который позволял механику-водителю танка управлять машиной по указаниям командира экипажа.^[6]

Компания Zeiss-Jena пыталась создать ещё более мощный прибор, позволявший «видеть» на расстоянии 4 км, однако из-за больших размеров осветителя — диаметр 600 мм — применения на «Пантерах» он не нашёл..

В 1944 году германской промышленностью была выпущена опытная партия из 300 инфракрасных прицелов Zielgerät 1229 (ZG.1229) «Vampir», которые устанавливались на автоматы МР-44/1. Комплект состоял собственно из прицела весом 2,25 кг, батареи в деревянном корпусе (13,5 кг), питающей ИК-прожектор, и небольшой батареи питания прицела, помещённой в противогазную сумку. Батареи подвешивались за спиной солдата на разгрузке. Вес прицела вместе с аккумуляторами достигал 35 кг, дальность не превышала ста метров, время работы — двадцати минут. Тем не менее немцы активно использовали эти приборы во время ночных боёв^{[источник не указан 557 дней]}.

В то же самое время на вооружение штурмовых бригад инженерных войск Красной Армии поступил ряд индивидуальных приборов ночного видения, например прицел Ц-3 для пистолета-пулемёта ППШ-41, а на боевых кораблях советских ВМС с 1943 года появились пеленгаторы «Омега-ВЭИ» и бинокли «Гамма-ВЭИ»^[6].

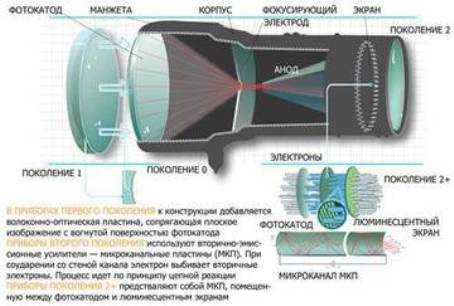

Первое поколение[ | код]

С развитием техники на смену приборам нулевого поколения, которые основывались на принципе стакана Холста, пришли системы с электростатической фокусировкой, которые использовали электронно-оптические преобразователи, усиливающие входной сигнал в несколько сотен раз^[6]. Такой подход долго не мог избавиться от неприемлемого разрешения на периферии зоны наблюдения, однако он позволил к 60-м годам XX века постепенно отказаться от вспомогательного оснащения ИК-подсветки, которое сильно демаскировало в ИК-диапазоне любого обладателя прибора ночного видения нулевого поколения^[6].
В США приборы ночного видения первого поколения активно использовались во Вьетнаме, а их проблема с периферийным обзором была решена с помощью волоконно-оптических пластин^[6].
В СССР Институтом прикладной физики к 1973 году был закончен ряд опытно-конструкторских работ по созданию электронно-оптических преобразователей, а их производство развёрнуто на Московской электроламповой фабрике^[7]. Первые советские пассивные приборы имели многокаскадные схемы электроно-оптических преобразователей, которые в дальнейшем были признаны тупиковой эволюционной ветвью систем ночного зрения из-за своей хрупкости и громоздкости^[6]. Однако отмечается, что именно в советских военных прицелах (например НСП-3) все достоинства такого подхода были доведены до совершенства^[6].

Второе поколение[ | код]

Проверка прибора PVS-7B
(4-я пехотная дивизия многонационалных сил, Багдад, 2008 год)

Микроканальная технология позволила получить революционные результаты в 70-х годах XX века, добившись столь желанной компактности при величине коэффициента усиления примерно в 20 000^[6]. Дополнительным достоинством такой схемы стала невосприимчивость оптических элементов к ярким вспышкам^[6]. Первый советский усилитель изображения второго поколения был создан Институтом прикладной физики в 1976 году^[8]. В Советском Союзе на основе этой технологии были созданы очки ночного видения НПО-1 «Квакер», а в США — AN/PVS-5B производства компании Litton^[6].

Первые изделия такого типа продолжали полагаться на электростатическую фокусировку потока электронов, однако в дальнейшем от электростатических линз удалось отказаться, заменив их на прямой перенос электронов к микроканальной пластине. В результате появился ряд псевдобинокулярных систем, например отечественный прибор 1ПН74 «Наглазник» или американский AN/PVS-7.^[6]

Третье поколение[ | код]

Появление арсенид-галлиевых (AsGa) фотокатодов позволило вывести чувствительность приборов ночного видения на новый качественный уровень^{[когда?]} и обеспечить наблюдение при освещённости около 10 мклк, то есть в условиях безлунной глубокой ночи при наличии плотной облачности^[6].

Однако широкому распространению таких приборов препятствует их исключительная сложность выпуска, требующая более 400 человеко-часов работы в условиях сверхвысокого вакуума, и высокая стоимость, превышающая стоимость предшественников более чем на порядок^[6]. Организовать самостоятельное производство таких приборов оказались способны всего две страны в мире — США и Российская Федерация^[6].

Приборы с регистрацией инфракрасного (теплового) излучения[ | код]

Изображение собаки, сделанное тепловизором Видна линза тепловизора

Тепловизор — устройство для наблюдения за распределением температуры исследуемой поверхности. Все тела, температура которых превышает температуру абсолютного нуля излучают электромагнитное тепловое излучение в соответствии с законом Планка. Спектральная плотность мощности излучения (функция Планка) имеет максимум, длина волны которого на шкале длин волн зависит от температуры. Положение максимума в спектре излучения сдвигается с повышением температуры в сторону меньших длин волн (закон смещения Вина). Как правило, тепловизоры строятся на основе специальных матричных датчиков температуры — болометров. Болометры для приборов ночного видения чувствительны в диапазоне длин волн 3..14 мкм (средний инфракрасный диапазон), что соответствует собственному излучению тел, нагретых от 500 до −50 градусов Цельсия. Таким образом, тепловизоры не требуют внешнего освещения, регистрируя собственное излучение самих предметов и создавая картинку разности температур.

Отличить тепловизор от усилительного ПНВ на основе ЭОП или традиционной видеокамеры можно по оптической линзе: в тепловизоре используются линзы не из традиционного стекла (которое непрозрачно в тепловом ИК спектре), а из таких материалов как, например, германий или халькогенидное стекло (англ.)русск..

Галерея[ | код]

• Автомат АКМЛ с ночным прицелом НСП-2

• Прицел ночного видения 1ПН93-2

• Прицел ночного видения DS 19

• Ночной прицел ПН23-5

• Ночной прицел «Наместник»

• Ночная насадка InfraTech IT-320D

• Очки ночного видения «Нефтяник»

• Прицел ночного видения InfraTech IT–204C

• Прицел ночного видения InfraTech IT–404D

• Прицел ночного видения InfraTech IT–406H

• Ночной прицел ПН23-3

См. также[ | код]

Ссылки[ | код]

Примечания[ | код]

1. ↑ Прибор ночного видения (в разделе «Приборы») // Советская военная энциклопедия / Огарков Н. В.. — Москва: Военное издательство Министерства обороны СССР, 1978. — Т. 6. — С. 522. — 671 с.
2. ↑ David L. Adamy. 4.5 Night-Vision Devices // EW 102: A Second Course in Electronic Warfare. — London, Boston: Horizon House Publications, Inc, 2004. — С. 94. — 274 с. — (Electronics in military engineering). — ISBN 1-58053-686-7.
3. ↑ Canon Released an ISO Monster That Goes Up To 4,000,000 ISO.
4. ↑ German Infrared Night-Vision Devices – Infrarot-Scheinwerfer (англ.) (недоступная ссылка — история). Проверено 10 мая 2017. Архивировано 18 февраля 2014 года.
5. ↑ Илющенко Р. Отечественные приборы ночного видения (рус.) // Новый оборонный заказ : журнал. — 2015. — Т. 37, № 05. — С. 56—60.
6. ↑ ^{1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16} Фёдоров Е. Горячий диапазон (рус.) // Оружие : журнал. — 2017. — № 04. — С. 54—60. — ISSN 1728-9203.
7. ↑ Ponomarenko V. P., Filachev A. M. First Generation of Night-Vision Devices and Thermal Imaging Systems // Infrared Techniques and Electro-optics in Russia: A History 1946-2006. — SPIE Press, 2007. — P. 134—135. — 249 p. — (Technology & Engineering). — ISBN 9780819463555.
8. ↑ Ponomarenko V. P., Filachev A. M. Second-Generation Electro-Optical Devices // Infrared Techniques and Electro-optics in Russia: A History 1946-2006. — SPIE Press, 2007. — P. 136. — 249 p. — (Technology & Engineering). — ISBN 9780819463555.

Дополнительная литература[ | код]

• Голицын А. А. Преимущества и недостатки цифровых прицелов для стрелкового оружия (рус.) // Спецтехника и связь : журнал. — 2012. — № 5—6. — С. 14—18.
• Евдокимов В. И., Гуменюк Г. А., Андрющенко М. С. Электронно-оптические преобразователи // Неконтактная защита боевой техники. — Санкт-Петербург: Реноме, 2009. — С. 21. — 176 с. — ISBN 978-5-904045-24-1.
• Стэнфорд Э. Приборы ночного наблюдения // Ночной бой. Тактика и техника = Fight at Night. Tools, Techniques, Tactics and Training for Combat in Low Light and Darkness. — Издательско-торговый дом ГРАНД, 2003. — С. 33. — 288 с. — ISBN 5-8183-0641-0.
• Garcia, Santiago A. Search For A Night Sight. // Infantry. — March-April 1971. — Vol. 61 — No. 2.

ru.wikibedia.ru

Современные российские прицелы для стрелкового оружия » Военное обозрение

Стрелковое оружие — это основной вид вооружения любой армии мира. Оно используется в вооруженных конфликтах любой степени интенсивности. При этом эффективность его использования зависит не только от характеристик самого оружия и уровня подготовки военнослужащих, но и от установленных на нем прицельных приспособлений. Сегодня российская промышленность выпускает весь спектр прицелов для стрелкового оружия: оптические, коллиматорные, ночные и тепловизионные, которые существенно облегчают жизнь стрелку.

При использовании стандартных механических прицелов, стрелок всегда испытывает определенные неудобства, его глаза достаточно быстро устают. Мушка или прорезь прицельной мушки видны расплывчато, нерезко, поэтому стрелок не всегда в состоянии отчетливо наблюдать и цель, и прорезь, и мушку, так как они разноудалены от него. Из-за этого глаз постоянно напряжен, он перестраивает зрительное усилие для четкой фиксации данных точек. Чем дольше стрелок смотрит, тем больше устает глаз, который может начать слезиться. При этом не стоит забывать, что любая неточность может привести к плохой стрельбе.

Оптические прицелы гораздо совершеннее. Их использование может повысить точность стрельбы благодаря увеличению цели и исключению переаккомодации глаза. В оптических прицелах — прицельная марка и изображение цели совмещены в фокальной плоскости объектива оптической системы. При этом оптические прицелы обладают рядом особенностей. В частности, они имеют ограниченное поле зрения (что может затруднить поиск цели), а также постоянный диаметр выходного зрачка, который в зависимости от условий наблюдения может меняться от 2 до 8 мм. Помимо этого, при наблюдении за целью через оптический прицел глазной зрачок необходимо совмещать с выходным зрачком прибора, в противном случае могут возникнуть ошибки в прицеливании. Данных недостатков лишены коллиматорные прицелы. А ночные и тепловизионные прицелы, как нетрудно догадаться из названия, позволяют вести прицельный огонь ночью и в условиях недостаточной видимости.

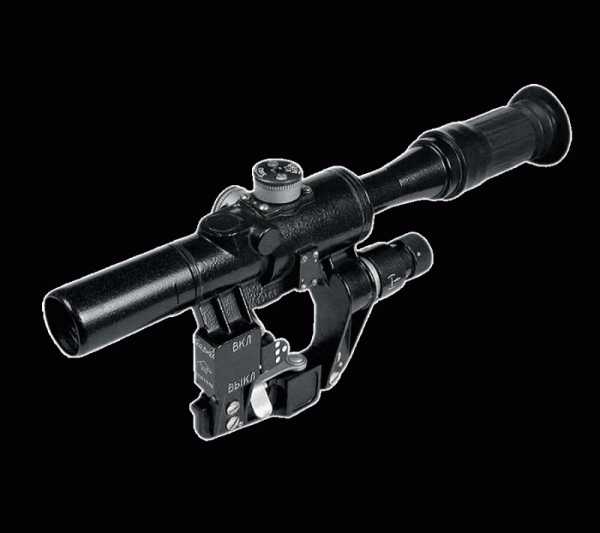

Снайперский оптический прицел ПСО-1М2

ПСО-1 расшифровывается как прицел снайперский оптический. Это один из основных прицелов российского и советского снайперского оружия. Был создан еще в 1963 году специально для новой снайперской винтовки — СВД. С тех пор данные прицелы использовались практически во всех локальных войнах и конфликтах, в том числе на территории СНГ. Его конструктивной особенностью стала очень удачная прицельная сетка, которая позволяет снайперу довольно быстро определять расстояние до цели и брать соответствующие горизонтальные поправки во время стрельбы, не вращая маховиков. Прицел ПСО герметичен, он наполняется азотом, что исключает запотевание оптики прицела при значительных перепадах температур. Он сохраняет работоспособность в интервале температур от -50 до +50 °C.

ПСО-1М2

Производством данных прицелов занимается ОАО «Новосибирский приборостроительный завод», который входит в состав холдинга «Швабе — Оборона и защита». В настоящее время на предприятии выпускаются две модернизированных версии прицела ПСО-1 — это прицелы ПСО-1М2 и ПСО-1М2-1. Первый из них применяется вместе со снайперской винтовкой Драгунова (СВД) калибра 7,62-мм. Прицельные шкалы рассчитаны на ведение огня на дистанции от 100 до 1300 метров. Второй прицел предназначен для использования совместно со специальной снайперской винтовкой (нарезной) ВСС «Винторез» калибра 9 мм, а также специальным снайперским автоматом АС «Вал» калибра 9 мм. Прицельные шкалы данных прицелов рассчитаны на ведение огня на дистанции от 100 до 400 метров. Для ведения огня в сумерках в них реализована подсветка прицельной сетки. В качестве источника питания используется обычная стандартная батарея типа АА.

Характеристики прицела ПСО-1М2:

Габаритные размеры — 375х70х132 мм.
Увеличение, крат — 4.
Предел разрешения, угловых секунд — 12.
Поле зрения — 6°.
Диаметр выходного зрачка — 6 мм.
Удаление выходного зрачка — 68 мм.
Масса — 0,6 кг.

Снайперские оптические прицелы «Гиперон»

Разработчиком прицелов «Гиперон» является главный конструктор Б. П. Майков. Разработчик и изготовитель прицелов ОАО Красногорский завод им. С. А. Зверева (Красногорск, Московская область), завод входит в состав холдинга «Швабе — Оборона и защита». Снайперские панкратические прицелы серии «Гиперон» предназначены для ведения прицельной стрельбы и разведки целей из снайперских винтовок. Прицелы обеспечивают автоматический ввод угла прицеливания в процессе измерения дальности до цели и обеспечивают высокую точность ведения огня на дистанции от 100 до 1000 метров как в дневное время, так и в сумерки. Прицел был принят на вооружение российской армии в 2001 году.

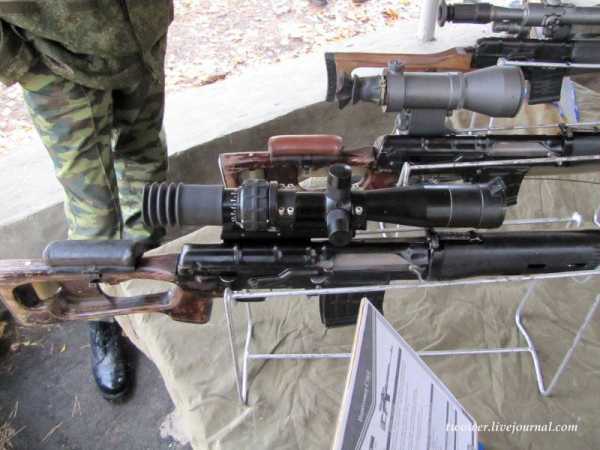

1П59 на СВД
В настоящее время на предприятии выпускаются 3 типа данных прицелов: 1П59 для снайперской винтовки СВД, 1П69 для снайперской винтовки СВ-98 и 1П71-1 для крупнокалиберной снайперской винтовки АСВК (12,7 мм). Применение снайперского прицела 1П59 «Гиперон» с СВД позволяет повысить эффективность стрельбы из снайперской винтовки, которая использует штатный ПСО-1, сразу в 1,3-2 раза (в зависимости от размеров цели и дальности до нее) за счет большего увеличения, совмещения операций ввода углов прицеливания и измерения дальности до цели, более точного дальномера, а также расположения шкалы ввода углов прицеливания в поле зрения прицела.

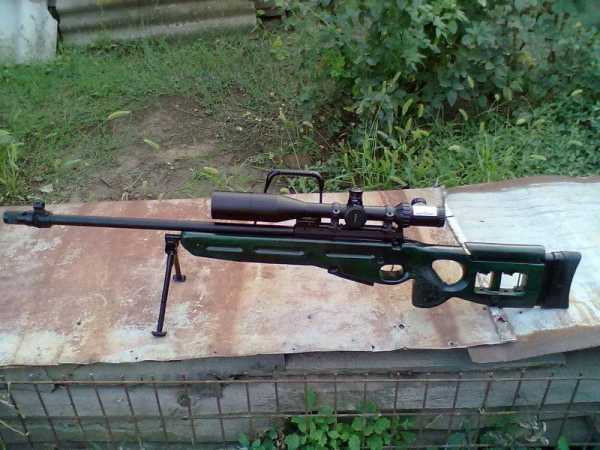

1П69 на СВ-98
За счет использования панкратической смены увеличения применяется способ измерения дальности до цели известных размеров, который основан на плавном изменении увеличения до полного вписывания видимой цели в дальномерную марку прибора. Дальномерная марка прицела «Гиперон» выполнена в виде штрихов (длина штрихов и разрывы между штрихами соответствуют ширине плеч человека на соответствующей дальности). Помимо этого, дальномерная марка позволяет стрелку достаточно точно определять расстояние до целей, имеющих базовые размеры — 1,7 метра (ростовая фигура), 0,75 метра (грудная фигура), а также одновременно вводить углы прицеливания. Прицелы 1П59 и 1П69 обеспечивают прицельную стрельбу на дистанции от 100 до 1300 метров, прицел 1П71-1 на дистанции от 100 до 1500 метров. Прицел в состоянии работать в диапазоне температур от -50 до +50 °C, для подсветки цели в нем используются литиевые элементы типа ER6P.
1П71-1
Характеристики прицелов «Гиперон»:

Увеличение, крат — 3-10.
Угловое поле зрения — 7,6-2,5°.
Предел разрешения, угловых секунд — 3 крат: 20; 10 крат: 6.
Диаметр выходного зрачка — 10-4 мм.
Удаление выходного зрачка — 70 мм.
Длина с блендой и наглазником — 410 мм.
Масса вместе с кронштейном 1П59 — 1300 г, 1П69 и 1П71-1 — 1350 г.

Стрелковые прицелы 1П76, 1П77 и 1П78

Данные прицелы разработаны ОАО «Новосибирский приборостроительный завод» и предназначены для установки на различные образцы автоматического стрелкового оружия: автоматы и пулеметы. Прицелы предназначены для наблюдения за полем боя, выбора цели и определения дальности до нее, ведения прицельного огня из автоматов и пулеметов днем, а также в сумерки и ночью по подсвеченным или светящимся целям. Все прицелы отличаются малыми габаритами и большим полем зрения. Все они в состоянии работать при температуре от -50 до +50 °C.

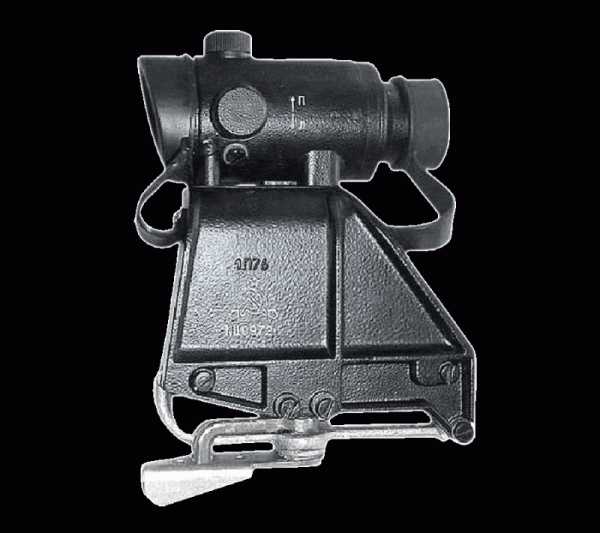

1П76
Прицел 1П76 разработан в ЦКБ «Точприбор» в городе Новосибирске, главным конструктором прицела является А. А. Петров. Прицел предназначен для установки на автоматы АКМ, АК-74, АК-100-й серии, а также АН-94 и ручные пулеметы РПК-74М, РПК-74Н и РПКН. Прицел обладает широким полем зрения и однократным увеличением, что позволяет солдату в условиях динамичного боя осуществлять быстрый мониторинг местности одновременно через прицел и невооруженным глазом без потери видимости. Чтобы минимизировать габариты и вес прицела, в нем были использованы механизм выверки с перемещением объектива и оборачивающая система на призме Пехана. Прицельная сетка подсвечивается тритиевым светоэлементом. Цвет прицельной сетки днем — черный, ночью — зеленый.

Технические характеристики 1П76:

Габаритные размеры — 110х60х190 мм.
Увеличение, крат — 1.
Поле зрения — 13°.
Предел разрешения, угловых секунд — 60.
Диаметр выходного зрачка — 20 мм.
Удаление выходного зрачка — 100 мм.
Масса — 0,3 кг.

Дневной прицел 1П77 был создан по заказу Минобороны России в 2005 году. Прицел создан на основе оптических схем Е. Г. Попова коллективом разработчиков в составе Кузнецовой Т. А., Михаленко С. И. и Синицыной Т. К. Прицел предназначен для установки на ручные пулеметы «Печенег» и ПКМН. Основным требованием при его разработке являлось обеспечение увеличения на уровне снайперского прицела ПСО-1. В прицеле 1П77 применена оптическая схема с призменной оборачивающейся системой, которая реализована на призме Пехана, с вводом углов прицеливания перемещением сетки прицела. При этом введенная дальность индицируется в нижней части поля зрения стрелка. Выверка оружия осуществляется с помощью перемещения объектива. Подсветка, как и в 1П76, реализована с помощью тритиевого светоэлемента. Данный прицел обеспечивает дальность стрельбы в 400-1200 метров.

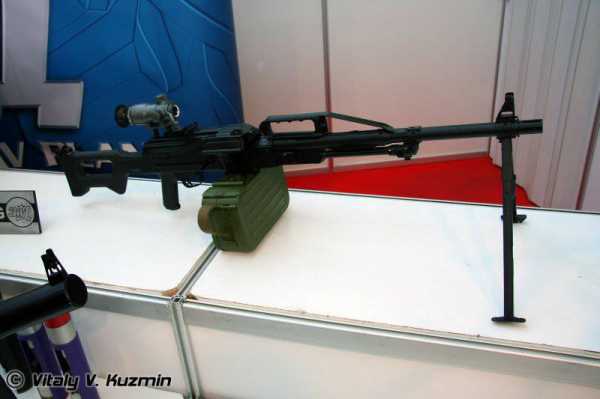

1П77 на пулемете «Печенег»
Технические характеристики 1П77:

Габаритные размеры — 205х95х171 мм.
Увеличение, крат — 4.
Поле зрения — 10°.
Предел разрешения, угловых секунд — 12.
Диаметр выходного зрачка — 6 мм.
Удаление выходного зрачка — 32 мм.
Масса — 0,95 кг.

Прицел 1П78 создан в Новосибирске в ЦКБ «Точприбор» под руководством главного конструктора С. И. Михаленко. Данный дневной прицел выпускается в 4 вариантах: 1П78 для автомата АКМН; 1П78-1 для автоматов АК-74М, АК-74Н, АКС74Н и АН94; 1П-78-2 для ручных пулеметов РПК 74М и РПК 74Н; 1П-78-3 для ручного пулемета РПКН. Прицелы различаются между собой прицельными сетками и кронштейнами крепления на оружие. Во всех прицелах используется оптическая схема, которая аналогична используемой на прицеле 1П77. Дальность стрельбы с прицелом 1П78 составляет 300-600 метров, с остальными — 400-700 метров.

Технические характеристики 1П78:

Габаритные размеры — 175х85х165 мм; 1П78-1 — 200х90х170 мм; 1П78-2 — 190х85х165 мм; 1П78-3 — 170х90х170 мм.
Увеличение, крат — 2,8.
Поле зрения — 13°.
Предел разрешения, угловых секунд — 19.
Диаметр выходного зрачка — 6 мм.
Удаление выходного зрачка — 32 мм.
Масса — 1П78 и 1П78-3 — 0,7 кг; 1П78-1 и 1П78-2 — 0,75 кг.

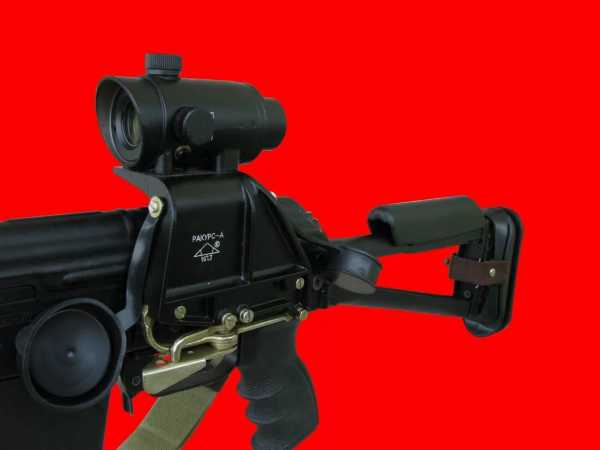

Коллиматорный прицел 1П63

Коллиматорный прицел 1П63 для автоматов АК-74, АКМН, АН-94, Калашниковых сотой серии и ручных пулеметов РПК 74М, РПК 74Н и РПКН был создан в Новосибирске в ЦКБ «Точприбор» конструктором С. И. Михаленко. В настоящее время прицел выпускается ОАО «Новосибирский приборостроительный завод». Предназначен для ведения прицельного огня днем, в сумерки и ночью по подсвеченным целям из автоматического оружия, имеющего боковое посадочное место для его установки. Прицеливание производится с помощью прицельного знака сетки, изображение которого расположено в бесконечности. Может использоваться на дальности прямого выстрела по видимым движущимся и неподвижным целям. В состоянии работать при перепадах температур от -50 до +50 °C.

1П63
Использование данного прицела обеспечивает простоту и удобство прицеливания, что во время подвижной фазы боя, а также в условиях ограничения времени на открытие огня из неустойчивых положений и при стрельбе из автоматического оружия, существенно увеличивает эффективность стрельбы за счет уменьшения ошибок наводки и времени прицеливания. В дневное время суток прицельный знак представляет собой треугольник, два горизонтальных штриха и один вертикальный штрих белого цвета, ночью штрихи меняют цвет на зеленый. В сумерках видны и треугольник, и штрихи. В дневное время подсветка сетки прицела осуществляется за счет солнечного света, ночью и в сумерках — при помощи радиолюминесцентного источника. Прицел выделяется своими малыми габаритами.

Технические характеристики 1П63:

Габаритные размеры — 133х152х68 мм.
Увеличение, крат — 1.
Поле зрения — 13°.
Масса — 0,6 кг.

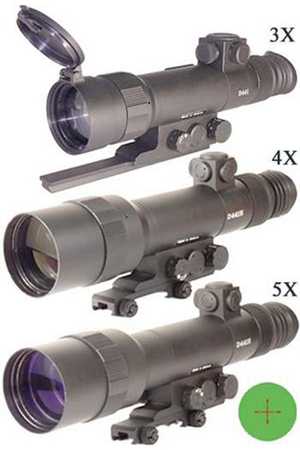

Ночные прицелы 1ПН-93 «Магнус»

Прицелы серии 1ПН-93 созданы в ЦКБ «Точприбор» в Новосибирске под руководством главного конструктора П. Г. Голубева. В настоящее время выпускаются ОАО «Новосибирский приборостроительный завод». Первый прибор данной группы был спроектирован и выпущен в 1995 году. В дальнейшем благодаря реализации модульности конструкции, отдельные его элементы использовались при создании целого ряда малогабаритных ночных прицелов нового поколения: 1П93-1, 1П-93-2, 1П-93-3 и 1П-93-4. Данные прицелы были приняты на вооружение российской армией. При этом изделия данной группы охватывают все виды современного российского оружия от автоматов до гранатометов и снайперских винтовок. Все прицелы успешно прошли войсковую эксплуатацию, в том числе во время проведения антитеррористических операций на территории Чечни.

Ночные прицелы 1ПН-93 предназначены для наблюдения, разведки местности и ведения прицельного огня в темное время суток при свете Луны и звезд. Прицелы оснащены механизмами выверки по высоте и направлению, введения углов прицеливания и обладают подсветкой сетки с двумя положениями регулировки яркости свечения. Могут использоваться при температуре воздуха от -50 до +50 °C. В первых трех прицелах используется ЭОП — электронно-оптический преобразователь поколения 2+, в прицеле 1ПН-93-4 установлен ЭОП 3-го поколения. Для работы в светлое время суток прицелы комплектуются съемным фильтром или диафрагмой. В прицелах используется 1 источник питания типа АА, время работы от одной батареи АА составляет 10 часов.

1П93-4
Прицел 1ПН93-1 может использоваться с автоматами АК-74, АК-74М, АК сотой серии, АН-94, ВСС и АС «Вал» (дальность видения при лунном свете — 350 метров). Прицел 1ПН93-2 используется с АК-74, АК-74М, АК сотой серии, АН-94 и гранатометом РПГ-7В (дальность видения при лунном свете — 400 метров). Прицел 1ПН93-3 может быть установлен на СВД и ручной пулемет ПКМ (дальность видения при лунном свете — 500 метров). Прицел 1ПН-93-4 устанавливается только на снайперскую винтовку Драгунова (дальность видения при лунном свете — 600 метров).

Технические характеристики 1П93:

Габаритные размеры — 1П93-1 — 207х176х79 мм; 1П93-2 — 207х193х90 мм; 1П93-3 — 220х198х100 мм; 1П93-4 — 250х190х81 мм.
Увеличение, крат — 1П93-1, 1П93-2 и 1П93-4 — 4; 1П93-3 — 5.
Поле зрения — 1П93-1 и 1П93-2 — 7°; 1П93-3 — 5°; 1П93-4 — 10°.
Диаметр выходного зрачка — 6 мм.
Масса — 1П93-1 — 0,95 кг; 1П93-2 — 1,2 кг; 1П93-3 и 1П93-4 — 1,25 кг.

Тепловизионный прицел «Шахин»

Оптический прибор «Шахин» (белый сокол или подвид сапсана) является единственным неохлаждаемым тепловизионным прицелом полностью отечественной разработки и производства. Данный тепловизионный прицел был создан в ОАО ЦНИИ «Циклон» (Москва), которое входит в состав холдинга «Росэлектроника». Прицел в состоянии работать при температурах от -40 до +50 °C. Может использоваться в составе различного стрелкового оружия от автоматов, винтовок и карабинов до ручных и крупнокалиберных пулеметов. Прицел обеспечивает круглосуточное обнаружение целей и прицеливание из различных положений: стоя, лежа, с колена в любой боевой обстановке (пыль, дым и т.д.). При этом «Шахин» является пассивным прибором, который не требует никаких искусственных источников света. Установка прицела на оружие осуществляется при помощи специального кронштейна и занимает всего несколько минут.

Данный прицел входит в состав боевой экипировки нового поколения «Ратник». В объективе «Шахина» объекты можно различить по цвету, даже если разница их температур не будет превышать десятой доли градуса. При комнатной температуре прицел может проработать до 6 часов. На его включение и предварительную калибровку требуется не более 10 секунд. При этом с помощью данного прицела можно обнаружить человека на удалении до 2 километров, а с полуторакилометровой дистанции можно уже открыть прицельный огонь. В прицеле реализована специальная программа, которая позволяет учитывать баллистику боеприпасов. Одновременно в памяти «Шахина» может храниться баллистика для 4 различных видов оружия (патронов) одновременно.

В настоящее время имеется информация о трех разновидностях прицела, которые отличаются между собой массой и возможностями. Минимальная масса прицела составляет 1,2 кг. На самой тяжелой версии прицела установлена матрица с разрешением 640х480 пикселей. Данный прицел оснащается особым разъемом, который предназначен для передачи изображения на нашлемный дисплей стрелка или устройство записи. Передача изображения с «Шахина» происходит по кабелю. Благодаря реализации данной возможности солдат может на вытянутой руке выставить оружие за угол и, оставаясь в безопасности, посмотреть, что происходит за углом.

Технические характеристики «Шахин-3»:

Габаритные размеры — 290х130х130 мм.
Разрешение матрицы, пикселей — 640х480.
Увеличение, крат — 2,2.
Цифровое увеличение — 2.
Поле зрения по ГхВ — 7°х5,5°.
Диапазон фокусировки — 15 м — ∞.
Масса — 1,4 кг.

Источники информации:
http://www.npzoptics.ru (ОАО НПЗ)
http://www.zenit-foto.ru (ОАО Красногорский завод им. Зверева)
http://www.cyclone-jsc.ru (ОАО ЦНИИ «Циклон»)
http://rostec.ru (Госкорпорация «Ростех»)
http://gunsru.ru
http://russianguns.ru

topwar.ru

коллиматорный, открытый, стрелковый, снайперский, тепловизионный, точечный, маленький, ночного видения и для охоты, какая кратность, как пристреливать

Винтовка с оптическим прицелом

Главным видом современного оружия во всём мире признаётся стрелковое оружие. Неважно, армейское это оружие, гражданское или охотничье, именно стрелковое оружие наиболее интенсивно эксплуатируется по всему миру.

Часто бывает так, что эффективность применения стрелкового оружия зависит не только от его характеристик и подготовки стрелка, но и от наличия качественного прицела для оружия.

Виды прицелов

Прицелы бывают следующих типов:

• Открытый прицел;
• Оптический прицел;
• Коллиматорный прицел;
• Тепловизионный прицел;
• Прицел ночного видения (или ночной прицел).

Данные прицельные приспособления способны значительно упростить процесс прицеливания для снайпера или охотника. Самые простые стрелковые прицелы – это прицелы открытого типа. Открытый прицел представляет собой простейшее механическое прицельное приспособление.

Иногда, особенно среди молодёжи можно услышать такое выражение, как «прицел-точка». Данное выражение не имеет ничего общего с настоящими прицелами, и обозначает коллиматорный прицел, который действительно отображается красной точкой, хотя военные и охотники никогда не используют такое выражение, как «прицел-точка». К этому же жанру чаще всего относится выражение «маленький прицел». Хотя любой прицел небольшого размера может называться маленький прицел, данное выражение обычно означает уменьшение прицела в игре на компьютере. Среди военных и охотников выражение «маленький прицел» практически не встречается, хотя некоторые охотники стараются выбрать для своей винтовки самый маленький прицел по габаритам, чтобы максимально облегчить вес своего оружия.

Открытый прицел состоит из следующих частей:

• Пластины, которая называется целик;
• Небольшого углубления в целике, которое называется прицельной прорезью;
• Мушки.

Для того, чтобы попасть в цель из оружия, которое имеет открытый прицел, нужно совместить мушку и прорезь прицела. Верхняя грань мушки должна находиться на одной грани с высотой целика, а расстояние с двух сторон от мушки в прорези должно быть одинаковым.

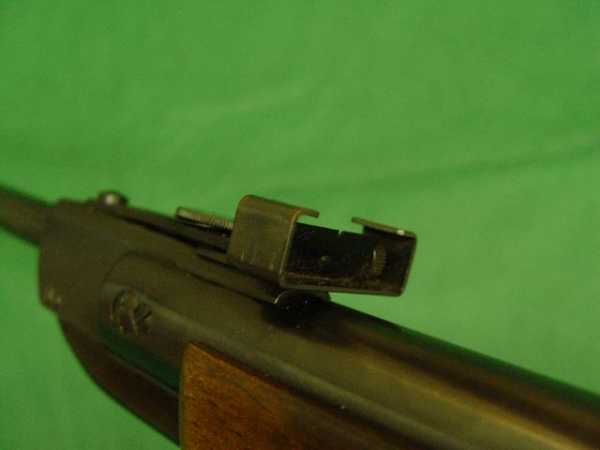

Мушка

Хотя открытый прицел является наиболее простым и «по умолчанию» устанавливается на все виды стрелкового оружия, его использование не всегда является лучшим вариантом. Если использовать прицелы открытого типа, то можно ожидать следующие неудобства:

• Глаза стрелка быстро устают;
• Часто мушка или прорезь видны расплывчато;
• Глазу приходится фиксировать несколько разных точек одновременно, что часто приводит к тому, что глаз начинает слезиться.

Используя открытый прицел нужно помнить, что любая неточность приводит к промахам или неточной стрельбе. Именно поэтому прицелы для снайперских винтовок не бывают открытого типа, ведь любая неточность снайпера может стоить жизней многих людей.

Оптические прицелы

Оптический прицел является следующим этапом эволюции прицелов для стрелкового оружия. Первые приборы, похожие на оптический прицел современного типа были изобретены в 1880 году. Уже во время англо-бурской войны в 1899-1902 годах оптический прицел начал применяться на некоторых винтовках тех лет. Переменная кратность прицелов начала использоваться только после 1949 года, когда были изобретены прицелы с такой возможностью. Чем больше расстояние, на которое рассчитан прицел, тем больше его кратность.

Самый известный российский оптический прицел, который был разработан ещё в СССР, называется ПСО-1. Данная аббревиатура расшифровывается как «прицел снайперский оптический первой модели». Этот оптический прицел был разработан в 1963 году для винтовки СВД, которая в этом же году была принята на вооружение. Кроме установки на СВД, данный снайперский прицел устанавливался на различные охотничьи карабины, и массово использовался во всех локальных конфликтах не только в России, но и на территории СНГ.

Сразу после выпуска, данный прицел входил в число лучших прицелов по всему миру (в своей ценовой категории). Его популярность была обусловлена весьма удачным конструкторским решением – использованием прицельной сетки, которая без труда позволяла определить точное расстояние до цели, и позволяла стрелку быстро сделать соответствующие поправки перед выстрелом.

Герметичный оптический прицел ПСО-1 наполнен азотом, что позволяет оптике не запотевать при резких температурных перепадах. Теоретически, прицел ПСО-1 способен сохранять работоспособность при температуре от -50, до +50 градусов.

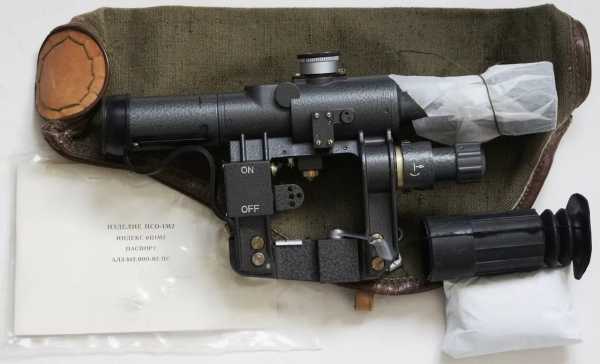

Герметичный оптический прицел ПСО-1

В настоящее время выпускаются модернизированные версии прицела ПСО-1:

• ПСО-1М2, который используется в основном для СВД. Прицельная шкала на ПСО-1М2 позволяет вести огонь на дистанции от 100 до 1300 метров;
• ПСО-1М2-1 устанавливается на 9 мм винтовки «Винторез», а также на снайперский автомат «Вал», который также использует патроны 9 мм калибра. На этих прицелах прицельная сетка рассчитана на ведение огня до 400 метров. Кроме этого, данный прицел помогает вести огонь в сумерках. Для этого прицельная сетка оборудована подсветкой. Чтобы упростить владельцу оружия эксплуатацию, вместо аккумулятора в прицеле используются обычные батарейки АА.

Хотя новые модели прицелов являются лишь модернизированными версиями ПСО-1, они используются не только в армии, но и как прицелы для охоты.

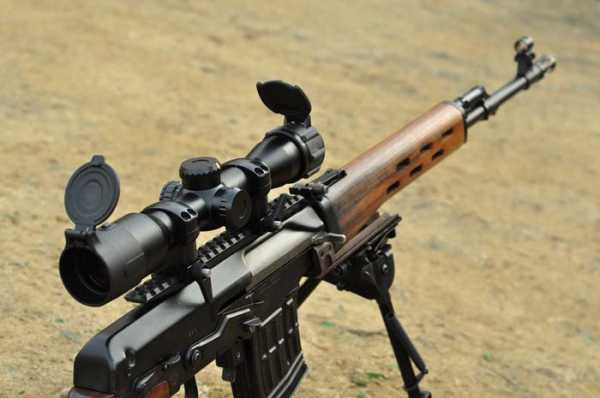

Снайперские оптические прицелы серии «Гиперон»

Более современными моделями оптических прицелов, которые хорошо зарекомендовали себя в армии, являются прицелы ОАО Красногорского завода им. С. А. Зверева. Прицелы «Гиперон» предназначены для использования на снайперских винтовках для стрельбы и разведки целей. Данные прицелы автоматически вводят угол прицеливания при измерении дальности до цели.

Снайперский прицел Гиперон

Прицелы серии «Гиперон» позволяют вести прицельный огонь на расстоянии от 100 до 1 000 метров. При этом качество прицеливания остаётся стабильным как в дневное время, так и в сумерках. Данные прицелы были приняты на вооружение армии России в 2001 году.

Сейчас предприятие выпускает 3 прицела данного типа:

• 1П59, который предназначен для основной снайперской винтовки российской армии СВД;
• 1П69, предназначенный для более новой снайперской винтовки СВ-98, которая была выпущена в 1998-2000 годах;
• 1П71-1, который устанавливается на крупнокалиберную снайперскую винтовку АСВК калибра 12,7 мм, которая была создана на ковровском заводе имени Дегтярёва в 2004 году.

Все прицелы серии «Гиперон» являются оптикой нового поколения, их установка на снайперские винтовки повышает эффективность стрельбы в 1,2-2 раза. Например, установка прицела 1П59 на винтовку СВД вместо штатного прицела ПСО-1 увеличивает меткость и кучность стрельбы до 2-х раз. Хотя прицел ПСО-1 является достаточно эффективным прицельным приспособлением, для задач по освобождению заложников его параметров может оказаться мало.

Прицелы 1П59 и 1П69 дают возможность стрелять на дистанцию от 100 до 1 300 метров, а прицел 1П71-1 способен обеспечить прицельную дальность до 1 500 метров. Прицелы «Гиперон» способны работать в температурном режиме от -50 до +50 градусов.

Прицелы новосибирского приборостроительного завода

Прицел Новосибирского завода

ОАО «Новосибирский приборостроительный завод» выпускает прицелы, которые устанавливают на различные образцы автоматического стрелкового оружия, автоматы и пулемёты. Основными прицелами, которые выпускают на этом заводе, являются следующие модели:

Эти прицелы предназначаются не только для установки на различные типы автоматического оружия, но и для наблюдений за обстановкой на поле боя. Прицелы данного типа способны определять расстояние до целей не только в дневное время. В сумерках и ночью ведение огня возможно по светящимся или подсвеченным целям.

Если прицелы 1П76 и 1П78 предназначены для установки на различные модификации автоматов Калашникова и пулемёты серии РПК, то предназначение прицела 1П77 несколько иное.

Прицел 1П77 разработали в 2005 году по заказу Министерства обороны РФ. Он предназначен для установки исключительно на ручные пулемёты, такие как «Печенег» и ПКМН.

Оптические прицелы Новосибирского приборостроительного завода успешно конкурируют с прицелами серии «Гиперон», которые выпускает Красногорский завод Зверева.

Коллиматорный прицел 1П63

Автомат с оптическим прицелом

Коллиматорный прицел 1П63 также выпускается на Новосибирском приборостроительном заводе. Данный коллиматорный прицел предназначается для установки на автоматическое стрелковое оружие концерна «Калашникова» следующих модификаций:

• АК-74;
• Автоматов Калашникова сотой серии;
• АКМН;
• РПК-74М;
• РПКН;
• РПК-74Н.

Кроме этих моделей концерна «Калашникова», прицел 1П63 устанавливается на 5,45-мм автомат Никонова.

Прицел 1П63 устанавливается на автоматическое оружие, которое имеет боковое крепление для навесного оборудования. Коллиматорный прицел отличается простотой использования, что очень важно для динамического боя. Ключевым отличием коллиматорного прицела от оптических вариантов является возможность стрельбы без предварительной подготовки.

Важно знать, что прицелы коллиматорного типа в армии чаще всего устанавливаются на автоматическое оружие. Охотники устанавливают коллиматорные прицелы на гладкоствольные ружья. Установка прицела данного типа оправдана при охоте на крупного и опасного зверя, который может внезапно напасть на человека. В такой ситуации очень важно как можно быстрее произвести точный выстрел, а времени для прицеливания может и не быть.

Существует распространённое мнение, что пристрелка коллиматорного прицела — процедура не обязательная. Это мнение ошибочное, так как коллиматорный прицел, как и все остальные типы прицелов, невозможно полностью адаптировать ко всем видам оружия. Часто бывает, что даже два одинаковых автомата потребуют различной настройки прицела. Именно эта настройка и называется пристрелкой прицела.

Прицел ночного видения 1ПН-93

Прицел ночного видения 1ПН-93 выпускает ОАО «Новосибирский приборостроительный завод». Как и прочие модели, выпускаемые на этом заводе, 1ПН-93 был разработан в ЦБК «Точприбор». Первая подобная модель в классе прицелов ночного видения была выпущена ещё в 1995 году. За последующие годы, благодаря востребованности прицелов данного типа, завод выпустил огромную линейку «ночных» прицелов. В данной линейке появились прицелы, которые устанавливаются не только на снайперские винтовки и автоматическое оружие, но и на гранатомёты.

Все прицелы ночного видения успешно эксплуатировались в военных условиях, где доказали свою надёжность и безотказность.

Прицелы 1ПН-93 выпускаются в 4-х модификациях, которые обозначаются цифрами от 1 до 4-х (например, 1ПН-93-1 и так далее). Дальность ночного видения при лунном свете у различных модификаций прицела 1ПН-93 составляет от 350 до 600 метров. Самой мощной является модификация 1ПН-93-4, которая устанавливается только СВД.

Тепловизионный прицел «Шахин»

Шахин — тепловизионный прицел

Тепловизионный прицел «Шахин» является отечественной разработкой ОАО ЦНИИ «Циклон». Он может использоваться в температурных диапазонах от -40 до +50 градусов. Установка данного прицела возможна на различные модификации снайперского и автоматического оружия, начиная от карабинов и заканчивая крупнокалиберными пулемётами.

Тепловизионный прицел способен обнаружить цель и обеспечить прицеливание в любой боевой обстановке и из различных положений стрелка. При этом «Шахин» не требует никаких источников света и способен обнаруживать цели в пыли и дыме.

Именно данный тепловизионный прицел включён в боевую экипировку «Ратник», в которой используются новейшие разработки российских учёных. Прицел «Шахин» способен обнаружить цель на расстоянии до 2 километров, при этом огонь по цели можно открывать на расстоянии 1,5 км. Так как передача изображения с «Шахина» происходит с помощью кабеля, имеется возможность обзора поля боя даже из укрытия. Для этого солдату достаточно выставить руку с оружием.

Российская военная промышленность выпускает прицелы различных модификаций и типов действия, которые обладают стабильным качеством. Если простые оптические и коллиматорные прицелы часто используются охотниками, то тепловизионные прицелы доступны только военным.

warways.ru

Прицелы ночного видения

Прицелы ночного видения (ПНВ) – это один из классов оптико-электронных наблюдательных приборов, обеспечивающих возможность получение изображения местности в условиях недостаточной освещенности и полной темноты. Они исполняются в виде монокуляров с креплением на оружие и используются для ведения прицельной стрельбы, а так же скрытых наблюдений в глубоких сумерках и ночью. Данные устройства оснащаются оптической системой с высокой светопропускной способностью в видимом и ближнем инфракрасном диапазоне, приемниками-преобразователями излучения и устройствами отображающими изображение. У них имеется подсвечивающиеся прицельные знаки различных видов и угловых размеров.

Оптическая система

Оптическая часть прицелов состоит из объектива и окуляра. Основное требование, предъявляемое к объективам ПНВ – это высокая светосила. В численном выражении ее принято характеризовать диафрагменным числом из ряда 1,0 – 1,4 – 2,0 – 2,4 – 2,8 и далее. Увеличение данного показателя на одну ступень приводит к уменьшению светосилы приблизительно в два раза. Лучшими будут считаться приборы со значениями меньшими 1,4. Если светосила равна 2,4 и выше, то через устройство в пассивном режиме будет видно хуже, чем вообще невооруженным глазом. Многие производители в погоне за неквалифицированным покупателем для получения высокой кратности изображения – 3,5х – 5,0х применяют объективы с увеличенным фокусным расстоянием, в результате чего идет потеря в светосиле. Поэтому иногда получается парадокс – в предельной темноте среди двух устройств одного поколения в прибор с меньшей кратностью и большей светосилой будет видно значительно лучше и дальше, чем в высокократный прицел. Для ПНВ так же применяют зеркально-линзовые объективы. Они уменьшают осевой размер модели, но имеют демаскирующий эффект и незначительную светосилу.
Конструкция окуляров практически никакого значения на дальность работы не оказывает, но особенно сильно влияет на комфортность наблюдения. Упрощенная конструкция иногда значительно искажает форму объекта наблюдения и снижает разрешение по краям картинки. Как и у обычных прицелов, для безопасной стрельбы, окуляр ПНВ должен быть достаточно удален от глаза человека (удаление выходного зрачка — не менее 40 мм).
В основном применяются объективы и окуляры, изготовленные из высококачественного оптического стекла, но для дешевых прицелов I-го поколения и некоторых гражданских приборов используют пластиковые элементы.

Приемники-преобразователи

Для многих современных устройств ночного видения в качестве приемника-усилителя применяют электронно-оптические преобразователи (ЭОП), могут так же использоваться цифровые приемники, укомплектованные матрицей ПЗС. Качество ПНВ в основном определяется характеристиками преобразователей. Современные электронно-оптические преобразователи выпускаются в трех поколениях с некоторыми промежуточными ступенями

ЭОП I и I+

Имеют технологию, основанную на применении фотоумножителей, установленных между фотокатодом и окуляром. В I-поколении применяются стеклянные вакуумные колбы. В результате чего удалось добиться многократного усиления видимого спектра инфракрасного излучения с коэффициентом — 120 – 900, чувствительности фотокатода – 120 – 250 мА/лм и разрешения в центре 25 – 35 штр/мм. В I+ используют волокнисто-оптические шайбы, что позволяет добиваться более четкой картинки (усиление света до 1000, чувствительности до 280 иА/лм, разрешения до 45 штр/мм). Практикуется так же последовательная установка нескольких подобных приемников в одном корпусе – многокаскадные электронно-оптические преобразователи. ПНВ I-го поколения и I+ обладают базовыми функциями, но имеют весьма скромные возможности. В них можно наблюдать на расстояниях от 100 до 200 м. Основные их недостатки – это повышенная чувствительность к засветкам различного рода (яркие лучи фонарей, автомобильных фар, светящихся окон), размытость изображения по периферии, необходимость использования мощной дополнительной ИК подсветки.

ЭОП II и II+

Основаны на микроканальной технологии. В устройстве применяется специальный усилитель электронов – микроканальная пластина (МКП). Он позволил избавиться от паразитной засветки и получить усиление света с коэффициентом — 25000 до 50000, чувствительность фотокатода увеличилась до 240мА/лм (минимальное), разрешение в центре – 32 – 35 штр/мм. Ресурс работы таких преобразователей не менее 1000 – 3000 часов. Встречаются два типоразмера МПК – 25 мм и 18 мм. Приемники II+ отличаются отсутствием разгонной камеры, в результате чего коэффициент усиления света падает до 25000 – 35000, а чувствительность катода и разрешение увеличиваются — до 600 мА/лм и до 40-45 штр/мм, соответственно. Все ПНВ с ЭОП II и II+ имеют автоматическую регулировку яркости, хорошо защищены от прямых и боковых засветок, воспроизводят прекрасное качественное изображение без искажений по краям, замечательно работают при очень низком уровне освещения (звездное небо или звездное небо в облаках). Данные приспособления уже относятся к классу профессиональной техники для наблюдения и помогают хорошо рассмотреть цель на расстояниях от 250 до 450 м. Они используются в армейских подразделениях большинства западных стран. На практике замечено, что прицелы с ЭОП II+ практичнее для использования на открытой местности, а с II больше подходят для ночной фото- и видеосъемки.

ЭОП III

Отличаются от устройств II–поколения применением в качестве фотокатода пластины на основе арсенида галлия. Он смещает пик чувствительности преобразователя в большую инфракрасную область, за счет чего достигаются показатели от 900 до 1600 мА/лм, разрешение в центре увеличивается до 32 – 64 штр/мм, а ресурс до 10000 часов. Все прицелы ночного видения с такими ЭОП могут работать в условиях предельно низкой освещенности. Они выдают четкую, насыщенную картинку с отличным контрастом и деталировкой. Помогут проводить наблюдения на расстояниях 600 — 800 м. Единственный их недостаток – это отсутствие защиты от боковой засветки. Их не рекомендуется применять в населенных пунктах.

Цифровые прицелы ночного видения

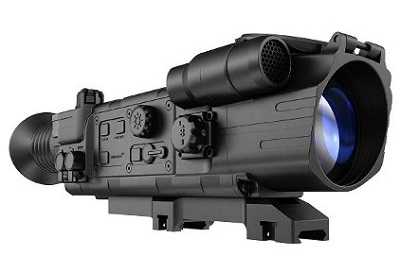

Отдельной группой можно выделить приборы нового поколения с цифровыми приемниками-преобразователями на основе матрицы ПЗС. Такие устройства умеют коэффициент усиления света до 60000, не боятся засветок и могут работать, как в ночное, так и дневное время. Они способны выдерживать большую отдачу при использовании с оружием крупного калибра, имеют возможность записи, хранения и передачи изображения. Стоимость ЦПНВ на порядок ниже, чем у прицелов с ЭОП. Их основными недостатками является необходимость использования большого количества элементов питания и более мощных ИК-подсветок.

Некоторые особенности конструкции

 Практически все прицелы ночного видения имеют заполнение внутренних пустот сухим азотом. Это позволяет защитить все оптические элементы от запотевания при резком перепаде окружающих температур. Приборы, так же изготавливают полностью герметичными, для работоспособности в условиях повышенной влажности. Все устройства имеют класс защищенности по IEC 60529 не ниже IPX6

 Выверка ПНВ по дальности и направлению производится при помощи маховиков-барабанов со специальной шкалой, разметка которой производится в тысячных долях деления дистанции

Практически у всех устройств на оптические элементы наносится многослойное просветляющее покрытие

Прицельные метки могут иметь различные угловые размеры и вид. Они проецируются в поле зрения прибора или устанавливаются в промежуточном фокусе. Практически во всех ПНВ имеется в наличии подсветка прицельной сетки. В более дорогих устройствах предусмотрена плавная регулировка яркости подсвеченных меток. Во всех приборах отсутствует дальномерная шкала и поэтому дальность можно определить при помощи сравнительного анализа размеров отдельных элементов сетки с предполагаемыми характеристиками объекта наблюдения

 Для более качественного наблюдения в условиях близких к полной темноте практически все ПНВ снабжены дополнительной инфракрасной подсветкой. Режим наблюдения без подсветки принято называть пассивным, при ее использовании активным. Ик-осветители, используемые в прицелах ночного видения могут изготавливаться на основе специальных ламп, светодиодов и лазеров. Следует обязательно учитывать, что лазерная подсветка очень опасна для зрения, поэтому запрещена в ряде европейских стран для гражданского использования. Сегодня самыми безопасными и достаточно эффективными принято считать осветители с использованием ик-светодиодов мощностью от 3 до 12 мВт. Они обеспечивают относительно равномерное поле свечения.

Материалы для корпусов ПНВ используются различных видов, начиная от углеродистого волокна, армированного ABS пластика и заканчивая металлокерамикой или авиационным алюминием. Их конструкция должна быть влагостойкой, прочной — выдерживать осевые ударные нагрузки до 0,5 кг, с небольшими габаритными размерами и весом, чтобы не оказывать негативного влияния на качество стрельбы и балансировку оружия

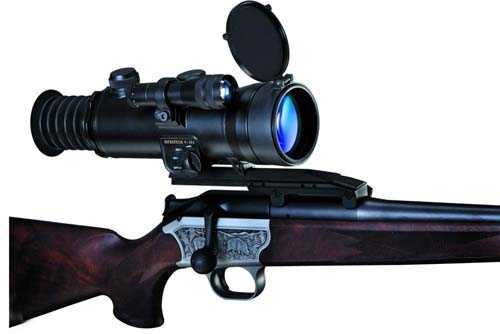

Крепление устройств к оружию в основном производится при помощи встроенных кронштейнов под планку типа Weaver/Picatinny

При выборе прицелов данного вида, прежде всего, необходимо учитывать следующие нюансы

• Определиться какие задачи вам необходимо решать при использовании прибора
• Какое поколение сможет реализовать желаемую дальность наблюдения, четкость передаваемого изображения и уровень яркости картинки
• Оценить эксплуатационные качества – прочность и долговечность, габаритные размеры, оптические показатели (кратность увеличения, поле зрения, светосилу, фокусировку)
• Проверить возможность совмещения устройств с имеющимся в наличии оружием (возможность правильного крепления, ударопрочность, эргономика)
• Если есть возможность, то обязательно протестировать изделие в реальных условиях

50bmg.ru

Прицелы ночного видения

В отличие от коллиматорных прицелов (о них чуть ниже) оптические прицелы являются усилителями яркости изображения. Коэффициент усиления их определяется отношением диаметра входного зрачка объектива (диаметр линзы объектива) к выходному зрачку и может достигать нескольких десятков раз. Поэтому, в реальной боевой обстановке поле боя всегда будет подсвечено пожарами, осветительными средствами, трассирующими пулями и т.п., и у ОП с наступлением сумерек остается больше возможностей к применению. Но для наблюдения и ведения диверсионных акций в условиях полной темноты и низкой освещенности без прицелов ночного видения, работающих в диапазоне, близком к инфракрасному, не обойтись.

Дальность действия ПНВ зависит в первую очередь от используемого электронно-оптического преобразователя (ЭОП) и увеличения оптики. Наиболее доступными ПНВ являются модели с использованием ЭОП I поколения, их стоимость не превышает $300-400, и предназначены они в первую очередь для широкого использования охотниками. Прицелы на базе ЭОП поколения II и II+ можно считать профессиональными, чаще всего их используют силовые структуры, так как технические характеристики их на порядок выше. Однако и стоимость их соответственно будет колебаться в пределах $950-2000, а для II+ до $2500. Главным недостатком ПНВ можно считать относительно большие габариты и массу, а так же необходимость иметь постоянный источник питания прицела.

Внутренняя герметизированная полость ПНВ заполняется азотом, чтобы защитить от запотевания внутренние поверхности оптических деталей и позволяет вести длительные наблюдения и стрельбу в условиях повышенной влажности и больших перепадов температур. Практически во всех ПНВ предусмотрена возможность включения подсветки сетки. Выверка прицела по дальности и направлению производится с помощью верхнего и бокового маховичков, барабаны которых содержат шкалы, размеченные в тысячных долях деления дистанции. На оптических деталях нанесено пятислойное просветляющее покрытие в диапазоне длин волн 0,4 — 0,9 мкм.

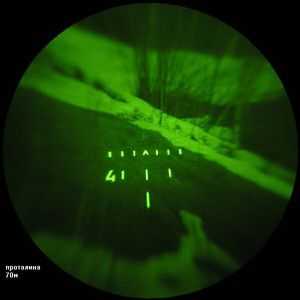

Прицельные знаки ПНВ имеют различный вид и угловые размеры, могут устанавливаться в промежуточном фокусе либо проецироваться в поле зрения прицела. Не каждый снайпер согласится в период боевой работы заменить свой оптический прицел на ПНВ. Допустимая ошибка при перестановке прицела составляет 0,5 тыс. Отсюда появилось желание иметь всесуточный прицел с небольшими габаритами и массой, позволяющий решать широкий спектр задач днем и ночью. Такая возможность есть у прицелов на базе ЭОП поколения II+. Перевод режима такого прицела осуществляется поворотом рычага на прицеле.

Основная проблема универсального прицела — сохранение оси прицеливания при переключении с одного режима работы на другой. Допускаемое отклонение прицельной марки не должно быть более 3 минут, это чуть меньше 1 тыс. дистанции, и на дальности 300 метров составит 25 см. Такой увод вносит свою специфику в пользование прицелом. Стрелок должен заранее изучить «поведение» при переключении каналов и вносить коррективы при стрельбе. Так, если основной режим работы — днем, то пристреливать в «0» надо дневной канал, а зная направление и величину «увода» прицельной марки для ночного канала, следует вводить соответствующие коррективы при стрельбе ночью.

Вынос точки прицеливания ПНВ осуществляется по сетке с нанесенными на ней метками дальности от 100 до 1200 метров. Иногда сетки бывают комбинированная для нескольких видов стрелкового оружия, так как тут большую роль имеет баллистика пуль. Существенный минус такой сетки — она получается чрезмерно насыщенной, и прицеливание бывает затруднено. Особенно это характерно для ночного канала при включенной подсветки сетки.

Сетки в хороших ПНВ подсвечиваются с плавной регулировкой яркости. Прицелы не имеют дальномерных шкал, а дальность определяется сравнением размеров элементов сетки с размерами объекта в соответствии с прилагаемыми рисунками. Для точного определения дальности в широком диапазоне по танку, бегущей, поясной, грудной и головной фигурам следует запомнить не менее 20 возможных вариантов, что не так просто даже для опытного бойца.

Каждый ПНВ работает на основе принципа многократного усиления яркости изображения в области видимого и ближнего инфракрасного спектра излучений. Прибор состоит из объектива, электронно-оптического преобразователя (ЭОП) с блоком питания и окуляра. Отраженный от объекта наблюдения свет через объектив создает изображение на входе (катоде) ЭОП, которое электронным способом усиливается и проецируется в желто-зеленом свечении на выходном экране преобразователя, затем передается через окуляр на глаз наблюдателя.

В основном, качество ПНВ определяется характеристиками ЭОП и оптикой.

По принятой в мире терминологии, ЭОП классифицируются на три поколения — I, II и III (с некоторыми промежуточными ступенями I+, II+).

Однокаскадные ЭОП I поколения имеют стеклянную вакуумную колбу с чувствительностью фотокатода 120-250 мА/лм. Усиление света составляет 120-900, разрешение в центре 25-35 штр/мм. Отличительная особенность этих приборов в том, что они имеют четкое изображение только в центре, с искажением и меньшим разрешением к краю. Кроме этого, если в поле зрения попадают яркие источники света, например: фонари, светящиеся окна домов и др., они могут засветить все изображение, препятствуя возможности наблюдения.

Даже в одном классе ЭОП сильно отличаются по своим параметрам друг от друга. Обычно их после изготовления сортируют по качеству на группы и реализуют по разной стоимости. Отбор ЭОП идет, в основном, по чувствительности катода, разрешению и чистоте поля зрения. Мелкие черные точки, видимые на экране, как правило, не мешают наблюдению в темноте и не являются серьезным недостатком, яркие же, постоянно горящие точки или светлые пятна по центру — это уже серьезный дефект. Не стоит покупать ПНВ с низким контрастом изображения. При покупке прибора вы можете сами проверить чистоту и четкость картинки, но проверить чувствительность может только специалист на стенде или путем сравнения приборов в темноте, а именно этот параметр является определяющим для ПНВ. Из-за низкого усиления однокаскадные приборы I-го поколения очень критичны к светосиле оптики и параметрам ЭОП. Только приборы с отборными ЭОП, в сочетании с особо светосильной оптикой (фокусное число не более 1,5), могут обеспечить приемлемые параметры при наблюдении в вечернее и ночное время суток при наличии 1/4 луны на небе. При более низком освещении необходима дополнительная инфракрасная (ИК) подсветка.

Многокаскадные ЭОП I-го поколения для увеличения коэффициента усиления иногда последовательно стыкуют два, три или более ЭОП, собирая их в один корпус. Коэффициент усиления света трехкаскадного ЭОП составляет 20000-50000. Однако при стыковке сильно растут искажения, и сильно падает разрешение по краям поля изображения. Приборы, построенные на многокаскадных ЭОП, получаются очень громоздкими и тяжелыми, поэтому в последнее время их практически вытеснили малогабаритные приборы I+ и II-го поколения, имеющие лучшие характеристики и близкую стоимость.

ЭОП поколения I+ (Super I+ за рубежом) дальнейшее развитие ЭОП первого поколения. На входе (иногда на выходе) устанавливают вместо плоского стекла волоконно-оптическую шайбу, что позволяет значительно увеличить разрешение ЭОП, уменьшить искажение формы предмета и, кроме того, защитить изображение от засветок боковыми точечными источниками света. Характеристика таких ЭОП — усиление света около 1000, чувствительность фотокатода мин. 280 мА/лм, разрешение в центре мин. 45 штр/мм. Приборы, построенные на ЭОП поколения I+, отличаются от приборов I-го поколения, прежде всего, очень четкой и комфортной картинкой, низким уровнем собственных шумов и, как правило, большей дальностью действия в пассивном и активном (при использовании ИК-подсветки) режимах работы. Приборы прекрасно работают в городских условиях. На открытой местности приборы эффективны до уровней освещенности, соответствующих 1/4 луны на небе. При более низких освещенностях, необходима ИК-подсветка. Стоимость таких ЭОП в 4-9 раз выше ЭОП I-го поколения. Все приборы имеют электронную защиту от яркого света.

ЭОП II поколения конструктивно отличается от I+ наличием специального усилителя электронов — микроканальной пластины (МКП). Характеристика таких ЭОП — усиление света около 25000-50000, чувствительность фотокатода мин. 240 мА/лм, разрешение в центре 32-35 штр/мм. Ресурс ЭОП работы составляет не менее 1000-3000 часов. Различают два типоразмера ЭОП с МКП — 25 мм и 18 мм. С точки зрения наблюдателя, больший типоразмер обеспечивает больший комфорт наблюдения (как большой телевизор), но и приводит к несколько большим габаритам прибора.

Все эти приборы имеют полезную для наблюдателя возможность — ручную регулировку яркости, позволяющую выбрать оптимальное соотношение усиления яркости и уровня собственных шумов прибора для каждой конкретной ситуации наблюдения и адаптации глаза.

У ЭОП поколение II+ (иногда в зарубежной литературе как поколение II) отсутствует разгонная камера, усиление света около 25000-35000, но чувствительность фотокатода достигает величины 600 мА/лм и смещена в большую ИК-область, разрешение на ЭОП 39-45 штр/мм. Ресурс ЭОП составляет 1000-3000 часов. Из-за отсутствия разгонной камеры ЭОП поколения II+ имеют меньший коэффициент усиления яркости, чем ЭОП поколения II. Однако из-за разницы в чувствительности фотокатода этих ЭОП и особенно высокой чувствительностью в ИК-диапазоне, в большинстве случаев, в приборы II+ поколения видно на открытой местности лучше, чем в поколение II. Если же основная задача для ПНВ — ночная фото- или видеосъемка, то свой выбор следует остановить на ПНВ II-го поколения с большим коэффициентом усиления яркости. Приборы поколения II и II+ имеют: автоматическую регулировку яркости, защиту от превышения общего уровня яркости, защиту от боковых и прямых засветок точечными источниками света, хорошее качество изображения без искажений по всему полю зрения. Эти приборы относятся к классу профессиональной техники и до настоящего времени стоят на вооружении большинства западных стран, так как работают при очень низких уровнях освещенности, соответствующих звездному небу и звездному небу в легких облаках.

ЭОП поколения III отличаются от ЭОП поколения II+ фотокатодом на основе арсенида галлия, с еще большим смещением пика чувствительности фотокатода в большую ИК-область и его величиной до 900-1600мА/лм, разрешение на ЭОП 32-64 штр/мм и ресурс до 10000 часов, что в 3 раза больше, чем ЭОП II-го поколения. Приборы на базе ЭОП III-го поколения очень хорошо работают в условиях предельно низкой освещенности. Картинка в приборе насыщенная, четкая с хорошим контрастом и проработкой деталей. Единственный небольшой недостаток — отсутствие защиты от боковых источников света, так как отсутствует волоконно-оптическая шайба на входе ЭОП. В связи с этим, не рекомендуется приобретать приборы III-го поколения, если Вы планируете работать в городских условиях. Стоимость приборов ЭОП III-го поколения в 1,5-2,5 раза выше, чем II+ поколении и составляет от $3000 до $7000. До недавнего времени приборы II+ и III поколений находили применение только для военных целей.

Оптическая часть ПНВ состоит из объектива и окуляра. Основное требование к объективу — это высокое светопропускание в видимом и ближнем ИК-диапазоне. Численно оно выражается геометрической светосилой (или диафрагменным числом) из ряда 1 — 1,4 — 2,0 — 2,8 — 4,0 и т.д. С увеличением числа на одну ступеньку объектив пропускает света в два раза меньше. Высокая светосила (малое значение диафрагменного числа) очень важна для ПНВ, особенно для приборов I и I+ поколения. Ухудшение светосилы до значений 2,4 — 2,8 приводит к тому, что невооруженный глаз человека видит лучше, чем с ПНВ первого поколения в пассивном режиме. Разработка и производство особо светосильной оптики с диафрагменным числом меньше 1,5 — сложная и дорогая задача. Стоимость изготовления качественной светосильной оптики, конечно, сказывается и на конечной стоимости ПНВ. Многие фирмы-производители в погоне за спросом неквалифицированного покупателя, для получения большого (3,5 — 5,0 крат) увеличения на ПНВ, оборудуют ПНВ объективами с большим фокусным расстоянием и низкой светосилой. При этом, получается парадоксальная ситуация, среди двух приборов одного поколения и одних размеров, в прибор с большим увеличением, будет видно хуже и его дальность в предельной темноте будет меньше, чем у прибора с меньшим увеличением и большей светосилой. Особенно это актуально для охотничьих ночных прицелов.

Иногда для ПНВ применяют зеркально-линзовые объективы. Они обеспечивают ПНВ несколько меньший габаритный осевой размер, но обладают демаскирующим эффектом и имеют, при прочих равных условиях, худшую светосилу. Поэтому в последнее время в России и за рубежом отказываются от применения для ПНВ зеркально-линзовых объективов. Конструкция окуляра ПНВ не влияет на дальность, но существенно сказывается на комфорте при наблюдении. Например, упрощение конструкции приводит к искажению формы объектов и снижению разрешения по краю поля зрения. Кроме того, через окуляр некоторых производителей ПНВ видно только часть поля ЭОП. Для ночных прицелов конструкция окуляра должна обеспечивать достаточное удаление (не менее 40 мм) глаза человека при стрельбе, исключающее возможность его повреждения из-за отдачи. Большинство российских ПНВ имеют качественную стеклянную оптику. Исключение составляют лишь очень дешевые ПНВ I-го поколения, в оптике которых применяются пластиковые элементы, и некоторые гражданские ПНВ известных американских фирм. Качество таких объективов значительно хуже стеклянных.

Инфракрасная подсветка в ПНВ позволяет подсветить объект наблюдения, когда естественного отраженного света от объекта наблюдения может оказаться недостаточно для пассивного режима. ИК-осветители выпускаются на основе лазеров, светодиодов и специальных ламп накаливания. Следует знать, что лазерные осветители опасны для зрения, поэтому в большинстве развитых стран они запрещены для бытового применения. Но в России можно легко встретить опасные лазеры в продаже. Осветители на основе ИК-светодиодов безопасны и, кроме того, в отличие от лазера, обеспечивают равномерное поле свечения. В настоящий момент большинство производителей перешли на диодные ИК-осветители мощностью 3-12 мВт.

Механические характеристики ПНВ тем выше, чем меньше его габариты, вес и больше дальность его действия. Однако эти параметры находятся в противоречии друг с другом. Большую дальность при одинаковом ЭОП обеспечивает прибор с большим по размеру объективом. Особо следует сказать о конструкции ночных прицелов. Она должна выдерживать осевые ударные нагрузки до 0,5 кг, при этом прицельная марка не должна сбиваться с первоначального положения и быть хорошо видна при различных условиях эксплуатации. Ряд гражданских изделий, появившихся на Российском и западном рынке в последние 5 лет, не отвечают требованиям по ударной прочности, имеют ограничения по возможности установки, большой увод первоначальной точки прицеливания, вызванный неудачной конструкцией механизма заведения метки или крепления на оружии. Следует сказать, что особенностей конструкции и использования ночных прицелов так много, что их просто невозможно описать в одной статье.

Перед покупкой ПНВ, прежде всего, необходимо определиться, какое поколение приборов необходимо для решения поставленных задач. Чем выше поколение, тем выше характеристики и возможности ПНВ, но тем выше и стоимость изделия. Если к прибору не предъявляется больших требований по хорошей видимости ночью, то выбор можно сделать по внешнему виду с учетом стоимости изделия. Если у ПНВ должна быть лучшая видимость, чем невооруженным глазом, и особенно если это I-ое поколение, нужно выбирать из изделий с объективами с относительным отверстием не менее 1,5. Покупать следует только у тех производителей, кто без проблем обеспечивают гарантийное и послегарантийное обслуживание, оптимально, если будет возможность взять изделие для тестирования перед окончательной покупкой и сравнивать свои ожидания с возможностями ПНВ, так как часто в паспортах и рекламе технические характеристики приборов, в основном, завышаются.

Сергей Горожанин





tverhunter.ru

ночной оптический прицел видео Видео

…

2 лет назад

Ночной прицел ВОМЗ PNS 3 х 50 Прицел ночного видения ВОМЗ PNS 3×50 c электронно-оптическим преобразователем 1-го…

…

1 лет назад

Прицел ATN X-SIGHT 2 HD 3-14x : http://atncorp.ru/x-sight2-hd-day-night-rifle-scope-3-14x Прицел ATN X-SIGHT 2 HD 5-20x: …

…

10 меc назад

Получилось длинно, но вроде все надо было рассказать. На Алиэкспрес это примерно выглядит вот так https://ru.aliexpr…

…

4 лет назад

PULSAR Digisight LRF N870: http://tut.ru/Scopes/40668/ Год за годом компания Yukon Advanced Optics Worldwide совершенствует свою продукцию и пост.

…

3 лет назад

Каждый охотник, рано или поздно, стоит перед выбором прицела ночного видения (ПНВ). В этом видео вы сможете…

…

1 лет назад

Обзор ночного прицела Pulsar Digisight LRF N970. Купить прицел можно в http://www.pulsar.guru . По всем вопросам звоните нам по…

…

5 меc назад

Приборы ночного видения — специальные устройства, которые еще задолго до популяризации тепловизоров были…

…

1 лет назад

PULSAR FORWARD F155 можно заказать тут http://pulsar.shop/~PulsarForward Сегодня у нас на обзоре ночная насадка Pulsar Forward F155 на дневн…

…

3 лет назад

Видео обновленной версии ночной насадки http://ukropnv.com/ Купить можно по этой ссылке: http://ukropnv.com/produkciya/nochnaya-nasadka-s-…

…

2 лет назад

Руководство — https://vk.com/album-48990339_240284087 Вконтакте — http://vk.com/voen_obzor Яндекс кошелек — 410012615710426.

…

5 лет назад

Смотрите новый видео-обзор прицела ночного видения Pulsar Phantom 3×50 BW 2+ поколения! Вы увидите как он работает…

…

2 лет назад

прицел ночной 1ПН58 камера к сожалению несколько затемняет изображение- ей не хватает света, но в целом можно…

…

6 меc назад

Обзор и тест интеллектуального цифрового прицела день/ночь ATN X-SIGHT II HD 5-20X с плавным увеличением 5-20Х, запись…

…

2 лет назад

фонарь инфракрасный …

…

4 лет назад

Это очень древний прототип насадки которую мы сейчас производим на постоянной основе. Детали на сайте http://uk…

…

2 лет назад

9 крутых товаров для ОХОТНИКА с Aliexpress. Возврат с покупок 5-15% — http://ali.pub/1kyev6 9. Светодиодный Фонарик — http://ali.pub/v58…

…

2 лет назад

камера почему-то засвечивает монитор насадки,в живую видно лучше.

…

1 лет назад

Ночные прицелы Yukon Photon в магазине https://goo.gl/2AKC3a , бесплатная доставка по всей России, телефон 8-800-301-63-13, почта…

…

2 лет назад

САМЫЕ КРУТЫЕ КОФТЫ/ФУТБОЛКИ/СВИТШОТЫ: http://artofwar.myprintbar.ru/ Для того, чтобы свести человеческий фактор на ноль,…

…

2 лет назад

Ночной прицел YUKON SENTINEL 3×60 Магазин ночной оптики Пульсар http://www.pulsar.guru/ Канал …

…

1 лет назад

Делаем кронштейн для установки прицела ночного видения на охотничье ружье двенадцатого калибра.

videoprime.ru
