оружие ВМФ для присмотра за НАТО

Для чего нужны зенитные ракетные системы на суше, знают почти все. Защита жизненно важных объектов, командных пунктов и других целей для ракет противника. Однако зенитный ракетный комплекс морского базирования – не менее важный элемент в составе вооружения корабля, способный подчас не просто защитить корабль от летящей ракеты, но и помочь отдельно взятому кораблю встать в строй единой системы противовоздушной обороны в заданном районе. Отечественных комплексов, защищающих корабли от нападения с неба, много.

Но есть среди них и такие, о возможностях которых по сей день предпочитают не рассказывать ни сами военные, ни уж тем более разработчики подобных систем. Факт тем не менее остается фактом: по эффективности корабельные системы не уступают наземным.

Зонтик для ближнего боя

Военные моряки говорят, что боевой корабль – это такая же часть государства, как и кусочек земли, и разницы в защите практически никакой, за исключением разве что размеров. Глобальное перевооружение войск ВКО, безусловно, коснулось и Военно-морского флота, которому в пользование достались одни из самых интересных образцов систем, способных защитить корабль от ракетного вооружения противника.

О «старших» зенитно-ракетных системах, которым вполне по силам справиться с авиацией противника в отдельно взятом районе, тоже стоит упомянуть, однако рассказ о том, каким бывает вооружение для защиты кораблей с воздуха, начинать нужно с малого. Тем более что российский комплекс управляемого вооружения «Гибка»  – один из самых новых комплексов, которые можно разместить на палубе боевого корабля.

За необычным названием скрывается напичканный сложной электроникой комплекс управляемого вооружения, боевых возможностей которого при размещении на корабле будет вполне достаточно, чтобы уничтожить любую воздушную цель на скоростях до 400 километров в час. До шести ракет 9К38 «Игла» размещаются в поворотной пусковой установке, снабженной оптическим комплексом для обнаружения, захвата и сопровождения цели. По словам офицеров ВМФ и операторов вооружения, имеющих опыт работы с «Гибкой», разобраться с управлением высокоточного комплекса сможет даже матрос, призванный на срочную службу в Военно-морской флот.

«Помимо того что установка обладает существенным боекомплектом, наведение, захват и сопровождение цели очень надежно, минимальный риск возникновения ошибок стабилизации пусковой установки, что для работы по воздушным целям критически важно», – отмечает в интервью «Звезде» капитан-лейтенант ВМФ Андрей Чумаков. Испытанная на кораблях проекта 21630 система подтвердила, что высокая автоматизация и применение современных материалов в конструкции деталей и узлов – залог надежной работы, а штормовой ветер, облачность, волнение моря не влияют на точность стрельбы и работу комплекса в целом.

Малоразмерные воздушные беспилотники в век развития технологий удаленного пилотирования и нанесения ударов, по словам военных, тоже попадают в разряд целей, которые будут поражены «Гибкой» после обнаружения, а размер целей, которые можно обнаружить и сбить при помощи поворотной турели с высокочувствительной оптикой, может измеряться несколькими сантиметрами. В общем и целом, как отмечают военные, дистанционно управляемый модуль ближнего радиуса действия – эффективное средство по отражению воздушного нападения.

«Форт» для большой палубы

Корабельная система ПВО для обороны самого корабля – вещь незаменимая. Но как быть, если возникла необходимость не просто обезопасить боевой корабль в зоне боевых действий, но и нейтрализовать атаку с воздуха как таковую? Чтобы обеспечить кораблям Военно-морского флота возможность уничтожать воздушные цели во всем диапазоне высот, отечественным оружейникам не пришлось изобретать велосипед.

За основу комплекса ПВО морского базирования взяли легендарный комплекс ПВО С-300, боевые возможности которого до сих пор сильно беспокоят зарубежных военных летчиков. Адаптированная под размещение на корабле система получила название С-300Ф «Форт», и первый же оборудованный таким комплексом корабль фактически, превратился в систему ПВО, которую по желанию можно разместить в любом прибрежном районе любого государства, имеющего выходы к морям.

В морской вариант С-300 было вложено все лучшее, что применили в сухопутной системе: ракеты комплекса унифицировали с сухопутной версией С-300. Выбор комплекса для оснащения боевых кораблей не был случайным. Боевые возможности С-300 были продемонстрированы во время показательных стрельб на международной выставке вооружений IDEX-93 в Абу-Даби, когда воздушная мишень была поражена первой же ракетой, несмотря на активную работу американского комплекса постановки помех, размещенного на том же полигоне, что и пусковая установка С-300.

Устойчивая работа «трехсотки» в условиях активного радиоэлектронного противодействия – еще одна важная деталь, выделяющая С-300 из общего списка зенитных ракетных комплексов. Конструкция корабельного комплекса ПВО, ракеты которого размещены в подпалубных вертикальных пусковых установках барабанного типа, тем не менее от своих «наземных» коллег несколько отличается. Правда, зависит это от типа и размера самого корабля.

По словам специалистов, главное отличие разных вариантов системы – боекомплект. Проще говоря, на каждом корабле, в зависимости от типа и класса, может размещаться разное количество ракет.  Крейсеры проекта 1144, к которому относится, например, «Петр Великий», из всего списка судов Военно-морского флота, вооруженных системой противовоздушной обороны, самые боеспособные. Внутри транспортно-пусковых контейнеров на крейсерах этого проекта находится 12 барабанных установок с зенитными ракетами С-300Ф «Форт» и С-300ФМ «Форт-М», общий боезапас которых составляет 96 ракет.

«»Петр Великий» вообще из разряда таких кораблей, к которым лучше на тысячу километров не подходить», – поясняет в интервью «Звезде» офицер ВМФ в отставке инженер по эксплуатации ракетного вооружения Сергей Панкратов. – «Боезапаса почти в сто ракет хватает, чтобы поражать как скоростную  цель типа истребителя, так и цель, направляющуюся в сторону корабля с более медленной скоростью на дальностях до двухсот километров. В больших количествах. В любое время суток и при любой погоде», – сказал эксперт.

Помехозащищенность и стабильность работы в сложных условиях и высокая «скорострельность» – не единственные, но крайне важные особенности, благодаря которым С-300 заслужил место в подпалубном пространстве кораблей отечественного Венно-морского флота. Вооружена комплексом С-300 и другая жемчужина российского Военно-морского флота – гвардейский ракетный крейсер «Москва». Недавнее появление «Москвы» с комплексом С-300Ф «Форт» у берегов Сирии способствовало тому, что зарубежные военно-воздушные силы резко пересмотрели планы по полетам своих истребителей в зоне военного конфликта.

Эксперты отмечают, что, несмотря на нормальную работу комплекса даже в условиях активно развивающихся средств радиоэлектронной борьбы, проблем с обнаружением, захватом и при необходимости уничтожением целей у комплекса не возникнет в принципе.

«Система обнаружения, постановки на сопровождение и общая защищенность системы – это как раз то, что всегда отечественные комплексы для противовоздушной обороны отличало от всех остальных. С-300 и его морской аналог «Форт» на сегодняшний день самые совершенные и надежные в работе комплексы ПВО, какие только существуют. Исключая С-400, конечно, потому что этот комплекс вообще на несколько ступеней выше стоит. Модернизация С-300, в свою очередь, тоже процесс достаточно интересный. Эффективность комплекса, насколько мне известно, можно повышать разными способами, такими как установкой новых РЛС, в том числе и морского базирования, на кораблях. Почти наверняка позднее будут модернизированы и ракеты. В теории дальность можно вдвое повысить, но, как говорится, лучше один раз увидеть, чем сто раз анализировать», – отметил Панкратов.

«Полимент-Редут»

Новым кораблям – новое вооружение. Похоже, именно таким наставлением руководствовались российские инженеры, разработавшие зенитный ракетный комплекс «Полимент-Редут» для новейших кораблей российского Военно-морского флота. По словам специалистов, корабельный зенитный ракетный комплекс «Редут» – новое слово в противовоздушной и противоракетной обороне силами отдельно взятого корабля. В случае с «Редутом» также имела место активная работа со средствами радиоэлектронной борьбы, и ракета вновь не подвела.

Отмечается, что концерн «Алмаз-Антей» провел настолько обширную работу по созданию нового комплекса ПВО, что устанавливать вертикальные пусковые установки можно будет на любом современном корабле российского флота, будь то фрегат, сторожевик или эсминец. Зенитный ракетный комплекс, который обязан своим названием защитному укреплению, предназначенному для обороны, вобрал в свой состав самые передовые отечественные разработки.

Помимо новейших ракет, в состав комплекса входит высокотехнологичная радиолокационная станция «Полимент» с четырьмя фазированными антенными решетками (ФАР), благодаря которым корабль, вооруженный таким комплексом, может одновременно обстреливать до 16 воздушных целей, а интеграция комплекса в общую схему управления вооружением позволяет уничтожать цели в малом радиусе действия с помощью зенитных артиллерийских комплексов. Еще одним отличием, отмеченным специалистами, является размещение комбинаций ракет различного радиуса действий.

«В установках вертикального пуска в случае с комплексом «Редут» могут находиться сразу несколько типов ракет. Здесь могут быть ракеты большой, средней дальности, по одной-две штуки например, а остальные ракеты уже малой дальности, такие как 9М100. С помощью таких ракет и современной высокопроизводительной РЛС можно организовать сильную головную боль авиации и крылатым ракетам противника на расстоянии в 100–120 километров», – рассказывает в интервью «Звезде» специалист в области радиоэлектронного оборудования ОАО «Радиоприбор», инженер-радиофизик кандидат технических наук Сергей Павленко.

Обращает на себя внимание и количество ракет, которые можно разместить на отдельно взятом корабле. До 128 ракет малой дальности. Ракета комплекса «Редут», которой в 2014 году отстрелялись с борта корвета «Сообразительный», первым же выстрелом поразила учебную высокоскоростную цель, имитировавшую крылатую ракету противника, чем подтвердила скоростные и боевые характеристики. Сама работа комплекса, как отмечают специалисты, осуществлялась в условиях «сильного радиоэлектронного противодействия».

Стоит отметить, что развитием ракетного вооружения в отечественном ВПК занимаются давно и результаты в этой области весьма впечатляющие: у кораблей российского ВМФ есть внушительный список из десятков ракет для борьбы с воздушными целями на дальних подступах, средней дистанции и в случае необходимости в ближнем бою. Незначительного отказа систем, по оценкам специалистов, у такого вооружения быть не должно, ведь абсолютная надежность системы, своевременное обнаружение цели и быстрое применение вооружения – три слагаемых, необходимых для уничтожения крылатой ракеты противника и избавления корабля от неминуемой гибели.

Разработок уникальных систем для эффективной противовоздушной обороны, по словам экспертов в области радиоэлектронного оборудования, в отечественном ВПК всегда хватало. Однако почти сразу специалисты добавляют, что «на той стороне» тоже не сидят сложа руки, а это значит, что современные корабельные комплексы для уничтожения воздушных целей совершенно точно получат более продвинутых наследников.

Автор: Дмитрий Юров

Фото: Минобороны России: «НПК «КБМ»»

tvzvezda.ru

ЗРК «Редут»: не всё так плохо

13.04.2015 «Во время выхода в море экипажи ракетных катеров Р-257, «Димитровград» и «Заречный» провели учение по нанесению ракетного удара по кораблю условного противника, в качестве которого действовал корвет «Сообразительный».  Экипаж корвета, в свою очередь, отработал отражение ракетного удара с использованием зенитного ракетного комплекса «Редут«. Выйдя в назначенный район Балтийского моря, РКА «Димитровград» и «Заречный» произвели условные, а Р-257 фактический пуск противокорабельной крылатой ракеты, которая являлась мишенью для экипажа «Сообразительного». Запущенная с корвета зенитная ракета успешно поразила воздушную цель. Ракетные стрельбы проводились в условиях сложной помеховой обстановки с применением средств радиоэлектронного противодействия с обеих сторон» (ссылка 5).

18.03.2015 «В морском полигоне Балтийского флота в рамках проведения стратегической командно-штабной тренировки (КШТ) экипаж корвета проекта 20380 «Сообразительный» выполнил задачу по отражению ракетного удара условного противника с боевым пуском зенитной ракеты. В качестве мишени была применена противокорабельная крылатая ракета, пущенная с ракетного катера Р-257. Стрельбу по мишени экипаж «Сообразительного» выполнил из ЗРК «Редут«. Запущенная с корвета ракета успешно поразила назначенную цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств радиоэлектронного противодействия» (ссылка 6).


Ракета вышла ‒ пуск ЗУР 9М96? ЗРК «Редут» с корвета «Сообразительный», 01.10.2015 (скриншот с ТВ «Звезда»)


Склонение ‒ пуск ЗУР 9М96? ЗРК «Редут» с корвета «Сообразительный», 01.10.2015 (скриншот с ТВ «Звезда»)


Пошла родимая! ‒ пуск ЗУР 9М96? ЗРК «Редут» с корвета «Сообразительный», 01.10.2015 (скриншот с ТВ «Звезда»)

Приведённые примеры разительно контрастируют с публикациями некоторых СМИ (со слов анонимных «высокопоставленных» источников в ОПК) о том, что ракеты МКБ «Факел» (входит в состав концерна ВКО «Алмаз-Антей») «валятся на третьей секунде» (ссылка 7). С другой стороны, смущает тот факт, что «Сообразительный» всё это время стреляет один ‒ о стрельбах «Бойкого» и «Стойкого» в сообщениях Минобороны за тот же период не говорится ни слова. Кроме того, не сообщается, какими именно ЗУР и на какой дальности были поражены вышеназванные воздушные и морские цели.

Несмотря на целый ряд претензий к пресс-службе Минобороны, автор блога далёк от мысли, что она сознательно дезинформирует общественность, выдавая желаемое за действительное. В той же степени представляется недостоверной информация о том, что «валятся» все ракеты из боекомплекта ЗРК «Редут». Тем не менее, есть подозрение, что «Сообразительный» до сих пор исполняет обязанности опытового корабля, на котором корветная версия «Редута» доводится до ума, а оба его систершипа, возможно, попросту не имеют зенитного ракетного вооружения.

Стреляют, надо полагать, ракетой 9М96, являющейся штатным боеприпасом ЗРС С-400, давно принятой на вооружение и стоящей на боевом дежурстве не только в России, но и в Сирии. Стреляют, скорее всего, не на полную дальность (по некоторым данным ‒ 40 км), т. к. стеснённые условия Балтийского моря не благоприятствуют такой возможности. На испытаниях «Горшкова», надо полагать, «валились» новые боеприпасы, создаваемые специально для ЗРК «Витязь» и «Редут» ‒ ЗУР дальнего действия 9М96Д (120 км) и/или ЗУР самообороны 9М100 (15 км). При этом, для корабля класса «корвет», предназначенного для действий в ближней морской зоне, ракета 9М96Д представляется избыточной.

9М96Д получена путём удлинения 9М96 (по некоторым данным, почти на 20%), т. к. при том же диаметре увеличить дальность можно только за счёт длины РДТТ. По имеющейся информации длина 9М96 составляет 4,75 м, 9М96Д ‒ 5,65 м, диаметр обеих ЗУР ‒ 0,24 м (ссылка 8). Однако приведённое ниже фото ЗУР 9М96, макет которой был выставлен на МАКС-2011?, даёт немного другие пропорции ‒ при диаметре 0,24 м длина должна быть 3,9-4,0 м, а при длине 4,75 м диаметр должен равняться 0,28-0,29 м. Автор склоняется ко второму варианту, т. к. диаметр 0,24 м имеет ЗУР 9М330-2 ЗРК самообороны «Кинжал» ‒ средства ПВО совсем другой категории.

Непредназначенность 9М96Д для корветов пр. 20380 косвенно подтверждает приведённый ниже продольный разрез головного «Стерегущего» из книги Ю. Апалькова «Противолодочные корабли» (2010, стр. 237). Два межпалубных расстояния под боевым модулем ЗРАК «Кортик» (около 5,0 м) вмещают контейнер с ракетой 9М96 (тем более с 9М100), но для размещения 9М96Д потребуется ещё одна палуба (платформа), что для корабля столь небольшого водоизмещения было бы слишком расточительно. В сети «гуляет» представленный ниже продольный разрез 20380 с «Редутом», однако он отражает представления о проекте, имевшие место в 2009 г., и очень далёк от действительности. Достаточно сказать, что носовые шахты ЗРК имеют длину порядка 9,0-9,5 м, что было бы избыточным даже для ЗУР 48Н6 ЗРК «Форт» (7,5 м).

Цель настоящей записи заключается не в том, чтобы внушить уверенность, что с «Редутом» всё хорошо (ибо это не так), но чтобы показать, что процесс идёт, успешные пуски имеют место быть (и их немало), и что довольно скоро один из китов нашего ракетостроения ‒ МКБ «Факел», в кооперации с разработчиками прочих составных частей ОКР «Редут» («Полимент-Редут»), в частности ‒ с ВНИИРТ (РЛС «Фуркэ» в версии 2, 3 или 10), доведут продукт до стадии серийного производства (со здоровым азартом, свойственным всем ведущим КБ нашего ОПК), и корветы и фрегаты ВМФ России будут надёжно защищены от атак с верхней полусферы. ■

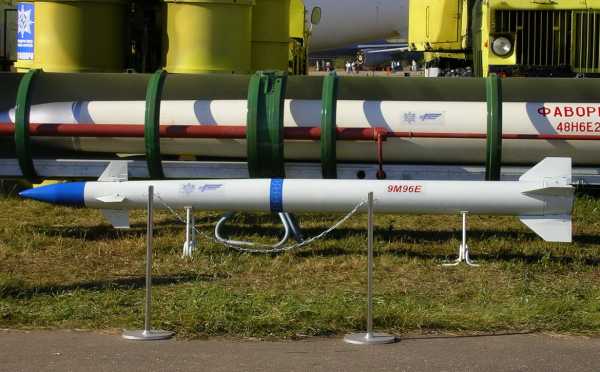

Макет ЗУР 9М96 на МАКС-2011? (фото А. Карпенко)


Продольный разрез корвета пр. 20380 «Стерегущий» (из книги Ю. Апалькова «Противолодочные корабли», 2010)


Продольный разрез корвета пр. 20380 с ЗРК «Редут», каким он представлялся в 2009 г. (с navymodeling.com)


Боковой вид и вид сверху корвета пр. 20380 с ЗРК «Редут», каким он представлялся в 2009 г. (от Evgen с forums.airbase.ru)

navy-korabel.livejournal.com

Редут (зенитный ракетный комплекс) — это… Что такое Редут (зенитный ракетный комплекс)?

«Редут» (также «Полимент/Редут») — зенитный ракетный комплекс морского базирования с установкой вертикального пуска, предназначенный для кораблей класса эсминец, фрегат, корвет. Устанавливается на кораблях нового поколения ВМС России.

История

В 1990-х годах Центральное конструкторское бюро «Алмаз» начало работу над новым ЗРК С-400 «Триумф», который предназначался для замены в войсках ПВО различных модификаций ЗРК С-300. Новый комплекс должен был использовать все модификации ракет, применявшиеся в С-300, а также ракеты 9М96 и 9М96М, специально созданные для нового комплекса МКБ «Факел». Новые ракеты обладали следующими особенностями[1]:

  • боевая часть с управляемым полем поражения;
  • режим сверхманёвренности;
  • активное радиолокационное самонаведение на конечном участке полёта.

На базе 9М96 был создан новый наземный комплекс ПВО «Витязь», а на основе последнего — корабельный ЗРК «Полимент/Редут» с теми же типами ракет[1].

Информация о новом ЗРК впервые появилась после закладки в 1997 году сторожевого корабля «Новик» проекта 12441[2]. В носовой части надстройки перед ходовым мостиком предполагалось установить 4 модуля установки вертикального пуска по 8 ракет в каждой[3]. Однако принятие на вооружение комплекса С-400 затянулось до 2007 года, «Новик» остался без системы ПВО и в дальнейшем был перестроен в учебный корабль[1].

ЗРК «Редут» планировалось также установить на новые корветы проекта 20380, однако из-за неготовности ракеты головной корабль вошёл в строй с ракетно-артиллерийским комплексом «Кортик», а ЗРК «Редут» устанавливается на последующих кораблях серии (проекты 20381, 20382, 20385). Этот же ЗРК с бо́льшим количеством модулей УВП устанавливается на новых фрегатах проекта 22350[1].

Конструкция

В состав ЗРК входит РЛС «Полимент» с 4 фазированными решётками. Максимальное количество одновременно обстреливаемых целей — 16 (по 4 на каждую ФАР)[2].

Ракеты размещаются в установках вертикального пуска, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности дальности (9М96Е, 9М96Е2) или 4 ракеты малой дальности (9М100). При пуске ракеты используется «холодный» старт. Зарядом сжатого воздуха ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера на высоту 30 м, разворачиваясь в сторону цели с помощью газодинамической системы. Благодаря этому значительно сокращается минимальная дальность перехвата. Газодинамическая система также обеспечивает ракете режим сверхманёвренности и способна за 0,025 с увеличить перегрузку ракеты на 20g[4].

Для ракет 9М96Е, 9М96Е2 на маршевом участке траектории используется инерционно-командное наведение, на конечном участке — активное радиолокационное самонаведение[2]. Ракета 9М100 малой дальности оснащена инфракрасной головкой самонаведения. Захват цели осуществляется сразу после пуска ракеты.

По данным натурных испытаний и компьютерного моделирования, ракеты 9М96Е и 9М96Е2 с вероятностью 70% обеспечивают прямое попадание в головную часть тактической ракеты, в остальных 30% случаев отклонение не превышает нескольких метров[4]. Вероятность попадания в самолёт составляет 80%, в вертолёт — 90%.

Боевая часть массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения[4].

Тактико-технические характеристики

Тактико-технические характеристики ракет[2]

Для сравнения приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика проект
1997 г.
48Н6Е 9М96Е2 9М96Е 9М100
Количество ракет в ячейке УВП 1 1 1 4
Количество ступеней 1 1 1 1 1
Двигатель РДТТ РДТТ РДТТ РДТТ РДТТ
Максимальная дальность стрельбы, км 70 120 120–150 40–50 10–15
Минимальная дальность стрельбы, км 5[5] 1[4] 1[4]
Максимальная высота цели, км 27[5] 30[4] 20[4]
Минимальная высота цели, м 10[5] 5[4] 5[4]
Масса ракеты, кг 1800[5] 420[4] 330[4]
Масса боевой части, кг 145[5] 24[4] 24[4]
Длина ракеты, м 7,50[5] 4,75[6] 2,50[6]
Диаметр корпуса, мм 519[5] 240[7] 240[6] 125[6]
Размах крыльев, мм 1134[5] 480[6]
Скорость ракеты, м/c 3000 2100[7] 900[6]
Максимальная скорость цели, м/с 2800[5] 1000[1] 750[1]

Носители

На корветах проекта 20380, начиная со второго серийного корабля, в носовой части надстройки перед ходовым мостиком, вместо ЗРАК «Кортик-М», установлены 3 модуля УВП ЗРК «Редут» по 4 ячейки в каждом (всего 12 ячеек). Боезапас составляет 12 ракет 9М96Е или 48 ракет 9М100 либо различные комбинации ракет 9М96Е и 9М100 в рамках полной ёмкости УВП.

На корветах проекта 20385 УВП ЗРК «Редут» перенесены из носовой части в кормовую (на их месте установлена УВП стрельбового комплекса УКСК). 4 модуля по 4 ячейки установлены побортно между ангаром и вертолётной площадкой (всего 16 ячеек). Боезапас составляет 16 ракет 9М96Е или 64 ракет 9М100 либо различные комбинации ракет 9М96Е и 9М100 в рамках полной ёмкости УВП.

На фрегатах проекта 22350 в носовой части надстройки перед ходовым мостиком (в нос от УВП УКСК) установлены 4 модуля УВП ЗРК «Редут» по 8 ячеек в каждом (всего 32 ячейки). Боезапас составляет 32 ракеты 9М96Е или 128 ракет 9М100 либо различные комбинации ракет 9М96Е и 9М100 в рамках полной ёмкости УВП.

Также существует мнение[8] о большем боекомплекте проекта 22350. На этом снимке (снимок 22350) видны 4 выреза в палубе под ВПУ (вертикальная пусковая установка) ЗРК (за круглым отверстием под артиллерийскую установку), схожих по площади УКСК на 8 ячеек (они видны на возвышении, перед надстройкой). Зная размерность укск на 8 ячеек и диаметр ЗУР семейства 9М96, данные 4 ПУ позвляют разместить 128 ЗУР 9М96 (или 512 ЗУР 9М100). Информация о 32 ячейках может объясняться возможностью размещения в более тяжелых ракет 48Н6Е2.

Примечания

Ссылки

  Советские и российские комплексы ПРО, ЗРК, ЗСУ, ЗО и ПЗРК
Комплексы ПРО

А-35 «Алдан» • А-135 «Амур» • А-235

ЗУ ВВС и ПВО
Ближнего действия (до 10 км)
Малой дальности (от 10 до 50 км)

С-25 «Беркут» • С-75 «Двина» • С-125 «Нева»/«Печора»

Средней дальности (от 50 до 200 км)
Дальнего действия (> 200 км)
ЗУ
сухопутных
войск РФ
Ближнего действия (до 15 км)
Малой дальности (от 15 до 30 км)
Средней дальности (от 30 до 100 км)
Дальнего действия (> 100 км)
ЗУ ВМФ РФ
Командные пункты,
средства управления,
разное
Войск ПВО

5Н83С (Командный пункт ЗРК)

Сухопутных войск
Военно-морского Флота
* — производились только на экспорт. Курсивом выделены перспективные, опытные или не пошедшие в серийное производство образцы

dic.academic.ru

ЗРК «Редут» и «Полимент-Редут»: проблемное будущее флота

Создание новых вооружений и техники связано не только с регулярным достижением различных успехов, но и с затруднениями разной степень сложности. Одним из прямых следствий этого является смещение сроков реализации отдельных проектов и более крупных программ в целом. Одним из примеров подобной ситуации является разработка новейших корабельных зенитных комплексов семейства «Редут». Даже после нескольких лет разработки и испытаний эти системы все еще не избавились от всех имевшихся недостатков, что, среди прочего, мешает выполнению графика по вводу в строй кораблей-носителей.

По разным данным, разработка проекта ЗРК 9К96 «Редут» могла стартовать около двух десятилетий назад. Целью проекта было создание нового корабельного зенитного комплекса с вертикальной пусковой установкой и возможностью перехвата воздушных целей на дальностях не менее 50-70 км. Разработка новой системы велась специалистами НПО «Алмаз», ныне входящего в состав Концерна Воздушно-космической обороны «Алмаз-Антей». Проектные работы по теме «Редут» были завершены не ранее середины прошлого десятилетия. Впоследствии начались испытания отдельных элементов комплекса, за которыми последовали проверки всей системы в целом. Кроме того, с определенного времени комплекс «Редут» являлся основой для нового проекта сухопутной системы ПВО «Витязь». В дальнейшем на основе «Витязя» был создан еще один проект корабельного ЗРК 9К96-2 «Полимент-Редут».

Корвет «Сообразительный» проекта 20380

В 2011 году отечественная судостроительная промышленность выполнила монтаж первого комплекса «Редут» на штатный носитель, которым стал корвет «Сообразительный» проекта 20380. Также для испытаний изготовили некоторое количество управляемых ракет 9М96. Весной следующего года в отечественных средствах массовой информации появились сообщения о скором начале испытательных пусков новых ракет с корабля-носителя. Предполагалось, что уже до конца 2012 года промышленность и флот завершат испытания нового ЗРК, что откроет ему дорогу к серийному производству и полноценной эксплуатации.

Тем не менее, в силу различных причин программа испытаний с участием «Сообразительного» серьезно затянулась. Кроме того, возникла необходимость в проведении дополнительных тестовых запусков с использованием наземных стендов. В 2013 году первый комплекс 9К96-2 «Полимент-Редут», отличающийся от базового составом оборудования, был установлен на штатный носитель в лице фрегата «Адмирал флота Советского Союза Горшков» (проект 22350). Проверки комплекса второй модели планировалось начать сразу после доведения корабля-носителя до соответствующей степени готовности.

Несколько лет назад ситуация с двумя ЗРК семейства «Редут» выглядела неоднозначно, однако, в целом, не давала особых поводов для беспокойства. Тем не менее, в дальнейшем стало ясно, что оба проекта столкнулись с самыми серьезными проблемами, которые могут помешать их быстрой и полной реализации. По тем или иным причинам, системы «Редут» и «Полимент-Редут» до сих пор не готовы к эксплуатации. Более того, проблемы с зенитными комплексами мешают началу службы кораблей-носителей, что уже привело к нескольким смещениям сроков их передачи.

Согласно последним сообщениям официальных лиц, не так давно дата планируемой передачи фрегата «Адмирал Горшков» вновь была смещена вправо. Ранее предполагалось, что корабль удастся сдать в конце осени 2016 года, но в дальнейшем сроки вновь были перенесены. В конце декабря прошлого года сообщалось, что корабль войдет в состав военно-морского флота в течение нескольких следующих месяцев. 25 января отечественная пресса опубликовала новое заявление президента Объединенной судостроительной корпорации Алексея Рахманова. Руководитель организации рассказал, что в связи с необходимостью продолжения испытаний вооружения сдача головного фрегата проекта 22350 переносится на конец июля.

Существующие проблемы с головным кораблем, а также некоторые другие факторы негативным образом сказываются и на сроках строительства первого серийного корабля проекта 22350. Фрегат «Адмирал флота Касатонов» все еще строится. Вывести его на испытания планируется летом текущего года. Передача корабля заказчику состоится не ранее конца 2017 года. Если учесть, что «Адмирал Горшков» был заложен еще в 2006 году, а строительство «Адмирала Касатонова» стартовало в 2009-м, то текущая ситуация может быть поводом для пессимизма.

Фрегат «Адмирал Горшков» проекта 22350

В контексте строительства и испытаний фрегатов проекта 22350 основным фактором, негативно сказавшимся на сроках выполнения работ, стали именно проблемы с зенитным комплексом «Полимент-Редут». В середине июля прошлого года СМИ сообщили о приостановке испытаний этого вооружения. Причиной приостановки стало текущее состояние проекта, а именно невозможность получения требуемых характеристик. Со ссылкой на неназванные источники в Военно-промышленной комиссии утверждалось, что имеет место неполучение требуемых характеристик ракет 9М96, 9М96Д и 9М100. Сообщалось, что последние на тот момент испытания ЗРК прошли в июне, но не дали ожидаемых результатов. Выявление очередных недостатков конструкции не позволило продолжить испытания без неудач.

В начале августа прошлого года вице-премьер Дмитрий Рогозин, курирующий разработку перспективных видов вооружения и техники, сообщил, что Коллегия ВПК получила от концерна ВКО «Алмаз-Антей» пакет документов об испытаниях перспективных зенитных комплексов для военно-морского флота. Информация из переданных документов, тем не менее, не оглашалась.

10 августа – через несколько дней после сообщения о передаче документов – стало известно, что совет директоров НПО «Алмаз» принял решение сменить генерального директора предприятия. Место гендиректора Виталия Нескородова занял Геннадий Бендерский, ранее руководивший Лианозовским электромеханическим заводом. Согласно официальному сообщению пресс-службы предприятия, причинами смены гендиректора стали систематическое невыполнение поручений руководства концерна, упущения в работе и утрата доверия.

Вскоре интернет-издание «Лента.ру» опубликовало информацию о возможной причине смены руководства НПО «Алмаз». Со ссылкой на неназванные источники в оборонной промышленности утверждалось, что В. Нескородов был снят с должности именно из-за проблем с проектами семейства «Редут» и, в частности, в связи с неоднократными срывами сроков сдачи комплексов в эксплуатацию. Официальные лица, тем не менее, никак не комментировали такие новости.

В конце августа появились новые сообщения о ходе работ по проектам семейства «Редут». После длительного периода неудач военным и разработчикам систем все же удалось провести результативные стрельбы. 25 августа корвет «Сообразительный» успешно выполнил перехват ракеты-мишени, запущенной с малого ракетного корабля «Гейзер». Условный противник использовал средства радиоэлектронного противодействия, из-за чего расчету комплекса «Редут» пришлось действовать в сложной помеховой обстановке. Тем не менее, условная цель была обнаружена и успешно перехвачена.

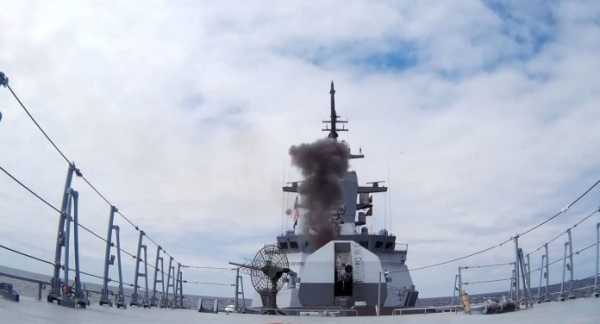

Запуск ракеты корветом «Сообразительный»

Следует отметить, это был уже не первый случай успешного применения ракет комплекса «Редут» для поражения условной цели. Так, в течение 2015 года военное ведомство пять раз сообщало о ракетных стрельбах, завершившихся поражением намеченной цели. Четыре раза корвет «Сообразительный» уничтожал условные цели в виде крылатых ракет разных типов. Особый интерес представляют испытания, проведенные 1 октября 2015 года. В ходе этих стрельб целью ракет «Редут» являлся не воздушный объект, а т.н. морской щит, смонтированный на надводной платформе. Несмотря на сложную помеховую обстановку, зенитная ракета успешно поразила цель, имитирующую корабль противника. Таким образом, на практике была подтверждена возможность использования существующих зенитных ракет и в роли противокорабельных.

Как показывают последние события и сообщения, проекты «Редут» и «Полимент-Редут» сталкиваются с определенными проблемами, которые пока не позволяют принять эти комплексы на вооружение военно-морского флота. Как следствие, достаточно большое количество кораблей пока не имеет возможности получить зенитное оружие с требуемыми характеристиками и возможностями. Более того, подобные проблемы приводят к заметным задержкам в сроках сдачи уже построенных и испытанных кораблей.

По понятным причинам, военное ведомство и предприятия оборонной промышленности пока не торопятся раскрывать подробные сведения о ходе испытаний и возникающих проблемах. В связи с этим все известные данные на этот счет публиковались отечественной прессой со ссылкой на неназванные источники, что может являться поводом для сомнений в их достоверности. При этом имеются некоторые возможности определить если не суть проблем, то хотя бы сферу, где они наблюдаются.

В составе зенитных комплексов 9К96 «Полимент» и 9К96-2 «Полимент-Редут» должны использоваться управляемые ракеты нескольких типов. Это 9М96, заимствованная у сухопутного ЗРК С-400, ее доработанная версия 9М96Д и более новая 9М100 с более высокими характеристиками. Использование унифицированной ракеты позволяет предполагать, что значительные проблемы с изделием 9М96 отсутствуют, поскольку его конструкция уже была проверена в рамках предыдущего проекта. Таким образом, источником проблем всей программы могут быть ракеты двух других типов, что подтверждается слухами и не подтвержденными официально сведениями, циркулирующими в соответствующих кругах в течение нескольких последних лет.

В рамках проектов семейства «Редут» предлагается оснащение корабля-носителя универсальной вертикальной пусковой установкой с количеством ячеек, соответствующим доступному пространств. В зависимости от типа и размеров корабля возможно использование пусковой установки емкостью от 4 до 12 ракет. Конструкция установки позволяет размещать в каждой ячейке ракеты иных типов и меньших размеров с соответствующим изменением состава и размеров готового к применению боекомплекта. Запуск осуществляется холодным способом, при помощи стартового порохового заряда. Маршевый двигатель запускается уже после выхода ракеты из ячейки.

Пусковая установка во время стрельбы

Комплексы семейства могут использовать различное радиолокационное оборудование для поиска целей и наведения ракет. Первоначальное обнаружение воздушных целей осуществляется при помощи штатных РЛС корабля-носителя. Также с ЗРК должны взаимодействовать РЛС типов «Полимент» и «Фуркэ-2», предлагаемые для использования на кораблях разных проектов. Ракеты комплекса средней и большой дальности должны использовать комбинированное наведение с инерциальным и радиокомандным управлением при выходе в район цели с последующим переключением на активное радиолокационное самонаведение. Изделие 9М100, предназначенное для уничтожения целей на малых дальностях, по имеющимся данным, оснащается инфракрасной ГСН с захватом цели сразу после выхода из пусковой установки.

Для атаки целей на малых дальностях, в пределах от 1 до 15 км, разработана управляемая ракета 9М100. Борьба с воздушными целями на средней дальности (по некоторым данным, до 40-50 км) должна осуществляться при помощи ракеты 9М96. Задачей проекта 9М96Д и других вариантов ракеты средней дальности является повышение основных характеристик силовой установки до уровня, позволяющего поражать цели на расстояниях около 100-120 км.

Согласно новостям последних месяцев, проекты корабельных зенитных комплексов 9К96 «Редут» и 9К96-2 «Полимент-Редут» столкнулись с серьезными проблемами, по-видимому, связанными с ракетами новых типов. Это привело к заметным задержкам в реализации имеющихся планов и неоднократному смещению сроков завершения как самих проектов, так и прямо связанных с ними программ. По-видимому, именно из-за проблем комплекса «Полимент-Редут» флот до сих пор не может получить головной корабль проекта 22350 «Адмирал флота Советского Союза Горшков». Кроме того, при сохранении имеющихся проблем в течение некоторого времени возможны аналогичные последствия и для «Адмирала флота Касатонова».

Тем не менее, сложившаяся ситуация, являясь поводом для серьезного беспокойства, все же не лишена и предпосылок для сдержанного оптимизма. После многочисленных неудач и даже смены руководства организации-разработчика два перспективных проекта показывают некоторые положительные результаты. Различные планы по-прежнему приходится корректировать, но теперь появляется реальная возможность уложиться во вновь установленные сроки.

На данный момент можно с уверенностью утверждать, что военно-морской флот России уже не откажется от зенитных систем семейства «Редут». Несмотря на все проблемы, новые средства противовоздушной обороны будут доведены до принятия на вооружение, полномасштабного серийного производства и эксплуатации на новых кораблях. Тем не менее, имевшие место ранее проблемы, даже после избавления от них, все еще будут напоминать о себе. Прежде всего, они проявятся в виде более позднего формирования корабельной группировки с новым вооружением. Кроме того, необходимо отметить, что отказ от новых проектов на нынешних стадиях уже не имеет смысла, из-за чего разработку оружия следует продолжать вплоть до получения требуемых результатов.

Несмотря на все имеющиеся и выявляемые проблемы, два типа зенитных систем все же будут доведены до эксплуатации флотом, хотя сроки этого пока могут быть предметом споров. По последним данным, первый образец комплекса «Полимент-Редут» вместе с кораблем-носителем «Адмирал Горшков» будет передан флоту в середине лета текущего года. Сдача головного фрегата нового типа с перспективным вооружением станет важным событием как в контексте проектов семейства «Редут», так и во всей современной истории российского флота.

/Кирилл Рябов, topwar.ru/

army-news.ru

Редут (зенитный ракетный комплекс) Википедия

9К96 «Редут» (также Полимент-Редут) — зенитный ракетный комплекс морского базирования с установкой вертикального пуска, предназначенный для кораблей класса эсминец, фрегат, корвет. Устанавливается на кораблях нового поколения ВМФ России.

История

В 1990-х годах Центральное конструкторское бюро «Алмаз» начало работу над новым ЗРК С-400 «Триумф», который предназначался для замены в войсках ПВО различных модификаций ЗРК С-300. Новый комплекс должен был использовать все модификации ракет, применявшиеся в С-300, а также ракеты 9М96 и 9М96М, специально созданные для нового комплекса МКБ «Факел». Новые ракеты обладали следующими особенностями[1]:

  • боевая часть с управляемым полем поражения;
  • режим сверхманёвренности;
  • активное радиолокационное самонаведение на конечном участке полёта.

На базе 9М96 был создан новый наземный комплекс ПВО «Витязь», а на основе последнего — корабельный ЗРК «Полимент/Редут» с теми же типами ракет[1].

Информация о новом ЗРК впервые появилась после закладки в 1997 году сторожевого корабля «Новик» проекта 12441[2]. В носовой части надстройки перед ходовым мостиком предполагалось установить 4 модуля установки вертикального пуска по 8 ракет в каждой[3]. Однако принятие на вооружение комплекса С-400 затянулось до 2007 года, «Новик» остался без системы ПВО и не был достроен (предполагается перестроить в учебный корабль до 2015 года)[1].

ЗРК «Редут» планировалось также установить на новые корветы проекта 20380, однако из-за неготовности ракеты головной корабль вошёл в строй с ракетно-артиллерийским комплексом «Кортик», а ЗРК «Редут» устанавливается на последующих кораблях серии (проекты 20380, 20385). Этот же ЗРК с бо́льшим количеством модулей УВП устанавливается на новых фрегатах проекта 22350[1].

Конструкция

В состав ЗРК входит РЛС «Полимент» с 4 фазированными решётками. Максимальное количество одновременно обстреливаемых целей — 16 (по 4 на каждую ФАР)[2].

Ракеты размещаются в установках вертикального пуска, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности (9М96Е, 9М96Е2) или 4 ракеты малой дальности (9М100). При пуске ракеты используется «холодный» старт. Зарядом сжатого воздуха ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера на высоту 30 м, разворачиваясь в сторону цели с помощью газодинамической системы. Благодаря этому значительно сокращается минимальная дальность перехвата. Газодинамическая система также обеспечивает ракете режим сверхманёвренности и способна за 0,025 с увеличить перегрузку ракеты на 20g[4].

Для ракет 9М96Е, 9М96Е2 на маршевом участке траектории используется инерционно-командное наведение, на конечном участке — активное радиолокационное самонаведение[2]. Ракета 9М100 малой дальности оснащена инфракрасной головкой самонаведения. Захват цели осуществляется сразу после пуска ракеты.

По данным натурных испытаний и компьютерного моделирования, ракеты 9М96Е и 9М96Е2 с вероятностью 70 % обеспечивают прямое попадание в головную часть тактической ракеты, в остальных 30 % случаев отклонение не превышает нескольких метров[4]. Вероятность попадания в самолёт составляет 80 %, в вертолёт — 90 %.

Боевая часть массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения[4].

Тактико-технические характеристики (для ракет в экспортном исполнении)

Для сравнения приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика проект
1997 г.
48Н6Е 9М96Е2 9M96E2-1 9М96Е 9М100 9М100E[5]
Количество ракет в ячейке УВП 1 1 1 1 4
Количество ступеней 1 1 1 1 1 1
Двигатель РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ
Максимальная дальность стрельбы, км 70 120 120 120 40-50 10-15 15
Минимальная дальность стрельбы, км 5[6] 1[4] 2,5 1[4] 0,5
Максимальная высота цели, км 27[6] 30[4] 30 20[4] 8
Минимальная высота цели, м 10[6] 5[4] 5 5[4] 5
Масса ракеты, кг 1800[6] 420[4] 598 330[4] 140
Масса боевой части, кг 145[6] 24[4] 24 24[4] 14,5
Длина ракеты, м 7,50[6] 5.35 5,6 4,75[7] 2,50[7] 3,17
Диаметр корпуса, мм 519[6] 240[8] 240 240[7] 125[7] 200
Размах крыльев, мм 1134[6] 480[7] 536
Скорость ракеты, м/c 3000 2100[8] 900[7]
Максимальная скорость цели, м/с 2800[6] 4800 4800 1000 1000

Носители

Эксплуатация

  • По сообщениям от 2.6.2014[9][10] и от 19.9.2014[11], во время выходов в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота выполнял задачу по отражению ракетного удара условного противника. В качестве мишени оба раза использовалась крылатая ракета, запущенная с ракетного катера «Р-257» (проекта 12411-Т «Молния»). Стрельбу по мишени экипаж корвета выполнял из ЗРК морского базирования «Редут». Запущенная с корвета ракета оба раза успешно поражала назначенную цель. Стрельба оба раза проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП.
  • По сообщению от 11.6.2014, в морском полигоне Балтийского флота экипаж корвета «Сообразительный» проекта 20380 впервые провёл тактическое учение с поражением надводной цели зенитной ракетой. Стрельба по морскому щиту, имитирующему корабль условного противника, выполнялась с использованием ЗРК морского базирования «Редут». Запущенная с корвета ракета на заданной дистанции успешно поразила назначенную морскую цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП[12].
  • По сообщению от 25.08.2016, в ходе тактических учений корвет «Сообразительный», используя зенитный ракетный комплекс «Редут», уничтожил мишень, имитирующую противокорабельную ракету. Об этом сообщает пресс-релиз Западного военного округа. Ракета-мишень была запущена с малого ракетного корабля «Гейзер». Как отмечается в сообщении, стрельбы проводились в сложной помеховой обстановке с использованием условным противником средств радиоэлектронной борьбы[13].

См. также

Примечания

Ссылки

wikiredia.ru

Редут (зенитный ракетный комплекс) — Википедия

Материал из Википедии — свободной энциклопедии

9К96 «Редут» (также Полимент-Редут) — зенитный ракетный комплекс морского базирования с установкой вертикального пуска, предназначенный для кораблей класса эсминец, фрегат, корвет. Устанавливается на кораблях нового поколения ВМФ России.

История

В 1990-х годах Центральное конструкторское бюро «Алмаз» начало работу над новым ЗРК С-400 «Триумф», который предназначался для замены в войсках ПВО различных модификаций ЗРК С-300. Новый комплекс должен был использовать все модификации ракет, применявшиеся в С-300, а также ракеты 9М96 и 9М96М, специально созданные для нового комплекса МКБ «Факел». Новые ракеты обладали следующими особенностями[1]:

  • боевая часть с управляемым полем поражения;
  • режим сверхманёвренности;
  • активное радиолокационное самонаведение на конечном участке полёта.

На базе 9М96 был создан новый наземный комплекс ПВО «Витязь», а на основе последнего — корабельный ЗРК «Полимент/Редут» с теми же типами ракет[1].

Информация о новом ЗРК впервые появилась после закладки в 1997 году сторожевого корабля «Новик» проекта 12441[2]. В носовой части надстройки перед ходовым мостиком предполагалось установить 4 модуля установки вертикального пуска по 8 ракет в каждой[3]. Однако принятие на вооружение комплекса С-400 затянулось до 2007 года, «Новик» остался без системы ПВО и не был достроен (предполагается перестроить в учебный корабль до 2015 года)[1].

ЗРК «Редут» планировалось также установить на новые корветы проекта 20380, однако из-за неготовности ракеты головной корабль вошёл в строй с ракетно-артиллерийским комплексом «Кортик», а ЗРК «Редут» устанавливается на последующих кораблях серии (проекты 20380, 20385). Этот же ЗРК с бо́льшим количеством модулей УВП устанавливается на новых фрегатах проекта 22350[1].

Видео по теме

Конструкция

В состав ЗРК входит РЛС «Полимент» с 4 фазированными решётками. Максимальное количество одновременно обстреливаемых целей — 16 (по 4 на каждую ФАР)[2].

Ракеты размещаются в установках вертикального пуска, состоящих из модулей по 4 или 8 ячеек каждый. В ячейке располагается один транспортно-пусковой контейнер с ракетой большой или средней дальности (9М96Е, 9М96Е2) или 4 ракеты малой дальности (9М100). При пуске ракеты используется «холодный» старт. Зарядом сжатого воздуха ракета выбрасывается из вертикально расположенного транспортно-пускового контейнера на высоту 30 м, разворачиваясь в сторону цели с помощью газодинамической системы. Благодаря этому значительно сокращается минимальная дальность перехвата. Газодинамическая система также обеспечивает ракете режим сверхманёвренности и способна за 0,025 с увеличить перегрузку ракеты на 20g[4].

Для ракет 9М96Е, 9М96Е2 на маршевом участке траектории используется инерционно-командное наведение, на конечном участке — активное радиолокационное самонаведение[2]. Ракета 9М100 малой дальности оснащена инфракрасной головкой самонаведения. Захват цели осуществляется сразу после пуска ракеты.

По данным натурных испытаний и компьютерного моделирования, ракеты 9М96Е и 9М96Е2 с вероятностью 70 % обеспечивают прямое попадание в головную часть тактической ракеты, в остальных 30 % случаев отклонение не превышает нескольких метров[4]. Вероятность попадания в самолёт составляет 80 %, в вертолёт — 90 %.

Боевая часть массой 24 кг за счёт многоточечного инициирования имеет управляемое поле поражения[4].

Тактико-технические характеристики (для ракет в экспортном исполнении)

Для сравнения приведены характеристики ракеты 48Н6Е ЗРК «Форт» (С-300)

Характеристика проект
1997 г.
48Н6Е 9М96Е2 9M96E2-1 9М96Е 9М100 9М100E[5]
Количество ракет в ячейке УВП 1 1 1 1 4
Количество ступеней 1 1 1 1 1 1
Двигатель РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ РДТТ
Максимальная дальность стрельбы, км 70 120 120 120 40-50 10-15 15
Минимальная дальность стрельбы, км 5[6] 1[4] 2,5 1[4] 0,5
Максимальная высота цели, км 27[6] 30[4] 30 20[4] 8
Минимальная высота цели, м 10[6] 5[4] 5 5[4] 5
Масса ракеты, кг 1800[6] 420[4] 598 330[4] 140
Масса боевой части, кг 145[6] 24[4] 24 24[4] 14,5
Длина ракеты, м 7,50[6] 5.35 5,6 4,75[7] 2,50[7] 3,17
Диаметр корпуса, мм 519[6] 240[8] 240 240[7] 125[7] 200
Размах крыльев, мм 1134[6] 480[7] 536
Скорость ракеты, м/c 3000 2100[8] 900[7]
Максимальная скорость цели, м/с 2800[6] 4800 4800 1000 1000

Носители

Эксплуатация

  • По сообщениям от 2.6.2014[9][10] и от 19.9.2014[11], во время выходов в море экипаж корвета «Сообразительный» проекта 20380 Балтийского флота выполнял задачу по отражению ракетного удара условного противника. В качестве мишени оба раза использовалась крылатая ракета, запущенная с ракетного катера «Р-257» (проекта 12411-Т «Молния»). Стрельбу по мишени экипаж корвета выполнял из ЗРК морского базирования «Редут». Запущенная с корвета ракета оба раза успешно поражала назначенную цель. Стрельба оба раза проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП.
  • По сообщению от 11.6.2014, в морском полигоне Балтийского флота экипаж корвета «Сообразительный» проекта 20380 впервые провёл тактическое учение с поражением надводной цели зенитной ракетой. Стрельба по морскому щиту, имитирующему корабль условного противника, выполнялась с использованием ЗРК морского базирования «Редут». Запущенная с корвета ракета на заданной дистанции успешно поразила назначенную морскую цель. Стрельба проводилась в условиях сложной помеховой обстановки с применением условным противником средств РЭП[12].
  • По сообщению от 25.08.2016, в ходе тактических учений корвет «Сообразительный», используя зенитный ракетный комплекс «Редут», уничтожил мишень, имитирующую противокорабельную ракету. Об этом сообщает пресс-релиз Западного военного округа. Ракета-мишень была запущена с малого ракетного корабля «Гейзер». Как отмечается в сообщении, стрельбы проводились в сложной помеховой обстановке с использованием условным противником средств радиоэлектронной борьбы[13].

См. также

Примечания

Ссылки

wiki2.red

Кто виноват в провале разработки ПВО для фрегата «Адмирал Горшков»?

Как сообщило агентство «Интерфакс -АВН», из-за задержек выполнения концерном воздушно-космической обороны «Алмаз Антей» опытно-конструкторских работ, под угрозой срыва находятся сроки поставки фрегатов «Адмирал Флота Советского Союза Горшков» и «Адмирал Макаров».

«Из-за несвоевременного выполнения концерном «Алмаз Антей» опытно-конструкторских работ по элементу «Редут» и «Штиль» под угрозой срыва находятся сроки поставки кораблей проектов 22350 «Адмирал Горшков» и 11356 «Адмирал Макаров», заявил заместитель Министра обороны Российской Федерации Юрий Борисов, выступая в рамках Единого дня приемки военной техники.

По его словам, «основными причинами несвоевременной сдачи явились низкий уровень организации собственных работ, задержки поставок комплектующих, недостаточные производственные мощности и недостаток квалифицированного персонала».

Зенитно-ракетные комплексы «Штиль» и «Редут» предназначены для противовоздушной защиты фрегатов проекта 22350. ЗРК «Штиль» — это модернизированный ЗРК «Ураган». От их установки отказались в пользу более универсальных ЗРК «Полимент-Редут».

По замыслу разработчиков, в комплекс входят четыре фазированные антенные решетки (АФАР) «Полимент», РЛС общего обзора, ЗРК «Редут» с вертикальными пусковыми установками (ВПУ) для зенитных управляемых ракет среднего и ближнего радиуса действия. В комплекс системы ПВО войдут также системы единого управления, средства РЭБ, артиллерийские установки А-192 и зенитно-артиллерийский комплекс «Палаш», все элементы должны работать и управляться в едином контуре ПВО, обеспечивая круговую противовоздушную оборону корабля от самолетов и низколетящих ракет. Комплекс должен одновременно выдавать целеуказание как минимум по 16 целям и поддерживать темп стрельбы до одной ракеты в секунду. После чего прорвавшиеся низколетящие цели должны добиваться корабельной артиллерией.

Зенитно-ракетная система «Полимент-Редут» разрабатывалась с 1991 года «Морским НИИ радиоэлектроники «Альтаир» — единственным отечественным разработчиком систем ПВО средней и большой дальности. Поскольку в 90-е годы госфинансирования практически не было, то разработка велась за счет небольших собственных средств довольно малыми темпами. С 2006 года началось нормальное государственное финансирование, разработка и изготовление опытного образца ускорились. Во второй половине 2010 года начались стендовые испытания с плановым сроком установки на корабль в ноябре 2011 года.

Однако, в декабре 2010 «Альтаир» был включен в состав Головного специализированного конструкторского бюро (ГСКБ) концерна ПВО «Алмаз-Антей» (ныне ПАО «НПО «Алмаз»).

Де-факто был осуществлен очередной захват стратегического НИИ, который можно приравнять к рейдерскому. И это единодушно признается экспертным сообществом.

Что произошло дальше, обсуждалось практически на всех российских военных сайтах:

«А дальше по классическому сценарию — отъем средств на счетах, лишение финансирования и кадровые чистки (в первую очередь грамотного руководящего состава — директор, зам. по науке-главный конструктор, зам. по производству, зам. по режиму и безопасности, зам. по финансам, гл. бухгалтер), а всем остальным — бояться и не чирикать. Дальше опять по классике — переезды, ремонты, освобождение от «непрофильных активов», смена руководителей среднего звена и приход новой «эффективной управленческой команды», состоящей в основном из друзей Нескородова по прошлым темам. Объявили сразу — «морская тематика» не важна — только «сухопутная». Тут же отбирают самых толковых из научных кадров и перебрасывают на «сухопутную тематику». Производство ликвидируют, создают отдельную дочку ОАО «Опытное производство» и начинают работать с ним по договорам…

Короче, «Полиментом» никто не занимается. Затем корабелы вроде занервничали и стали требовать своё. Пришлось кое-как дозавершить стендовые испытания и отправить на корабль. Там установили, но толком работать так и не стали. Доходило до смешного — людей в командировку в Питер на объект не оформляли месяцами — «нет денег на этом заказе». Ну и ладно — «не наша тематика». И руководил или вернее «не руководил» всем этим более 5 лет В.В. Нескородов. Теперь вот закономерный результат — Нескородова в отставку с «волчьим билетом», «Полимент» не работает, на 922 (номер заказа проекта 22350 для ОАО «Северная верфь») его нет, кому доводить до ума и модернизировать не известно — «Альтаира» уже 5 лет как нет и не будет!»
Справка:

Основной причиной увольнения генерального директора НПО «Алмаз» Виталия Нескородова стал срыв сроков сдачи в эксплуатацию морского зенитного ракетного комплекса «Полимент-Редут» и неудачный ход испытаний зенитных управляемых ракет 9М96, предназначенных для этого комплекса. Об этом сообщил источник в оборонной промышленности. Нескородов был отстранен от должности советом директоров предприятия «за систематическое невыполнение поручений руководства концерна, упущения в работе и утрату доверия».

Что касается личности уволенного гендира Нескородова, то это типичный «эффективный менеджер-оптимизатор». В 1990 году он закончил Московский Физтех по специальности «инженер-физик», три года поработал инженером (всего лишь!) в Центральном институте авиационного моторостроения им. П.И. Баранова, затем перебрался в «Тверьуниверсалбанк», а оттуда — в «Алмаз-Антей».

Провал разработки ЗРК «Полимент-Редут» отчетливо обозначился уже после испытаний летом прошлого года, по результатам которых Минобороны дальнейшие испытания приостановило, так как «ракеты валились на третьей секунде», да и сами испытания были организованы из рук вон плохо — «расстреляли все предназначавшиеся для испытаний мишени и боезапасы. Толку никакого, планируется создавать межведомственную комиссию и разбираться, потому что эти эксперименты ни к чему не приводят».

После испытаний ЗРК «Редут» на корвете «Сообразительный», сложилось «распространенное неофициальное мнение об ущербности текущей комплектности» ЗРК «Редут» — то есть самой пусковой установки, командного модуля и управляемой ракеты. В этой системе якобы отсутствует полноценная система целеуказания. Радиолокационная станция «Фуркэ-2», похоже, «не обладает возможностями сопровождения целей, а система управления огнем «Пума» артиллерийской установки могла бы выдавать целеуказание с сопряжением с ЗРК через боевую информационно-управляющую систему (БИУС) «Сигма», но указанный тип БИУСа якобы имеет слишком большое «работное время», неприемлемое для актуальных задач ПВО».

Справка:

ЗРК «Полимент-Редут» оснащен тремя одноступенчатыми ракетами с твердотопливным двигателем: 9М100 (ближняя), 9М96Е (средняя), 9М96Е2 (дальняя). Ракеты имеют вертикальный минометный старт. Все 3 ракеты покрывают по дальности диапазон от 1 до 150 км. По высоте — от 5 м до 30 км. Ракеты сверхманевренные. Скорость — 2100 м/с, максимальная скорость поражаемых целей — 1000 м/с, что примерно соответствует скорости 3 М. Боезапас фрегата — 32 ракеты средней и большой дальности или 128 ракет малой дальности. Возможны любые комбинации ракет из расчета, что в пусковой установке 4 ракеты малой дальности занимают место одной ракеты средней или большой дальности.

РЛС «Полимент» одновременно сопровождает до 200 целей и выдает целеуказание для обстрела 16. Дальность обнаружения целей достигает 200 километров. ЗРК может поражать не только воздушные цели, но и обстреливать надводные — корабли противника.

Если отвлечься от субъективной составляющей, то проблемы с разработкой нового ЗРК связаны с его сверхуниверсальностью. «Полимент-Редут» предназначен для работы по ближнему, среднему и дальнему эшелонам. Он предназначен также и для противоракетной обороны — для борьбы с крылатыми ракетами всех типов. Кроме того, комплекс предназначен для установки на всех кораблях водоизмешением от корвета и выше.

Модификация для корветов, имеющих относительно небольшое водоизмещение предполагает установку довольно скромной по своим возможностям РЛС «Фуркэ-2» вместо РЛС «Полимент». Пуск ракет средней и большой дальности «Фуркэ-2» обеспечить не может, что и подтвердили неудачные испытания.

Тем не менее ясно, что флот не намерен отказываться от ЗРК «Полимент-Редут», и новому гендиректору «Алмаза» Геннадию Бендерскому, ранее руководившему Лианозовским электромеханическим заводом (ЛЭМЗ), придется действовать в условиях жесткого временного цейтнота и отсутствия, как уже констатировано на официальном уровне, квалифицированного персонала. ЛЭМЗ специализируется по разработке РЛС самых различных типов, и так как собственная научно-производственная школа «Альтаира» фактически уничтожена, возможно назначение специалиста по разработке РЛС со стороны вместо «эффективного менеджера» -не самое худшее решение.

Это, конечно, не снимает вопроса об ответственности руководителей российского ОПК за неудачи в выполнении гособоронзаказа. Создается впечатление, что куратор российской оборонки вице-премьер Дмитрий Рогозин просто не решается требовать в этом плане более радикальных, чем банальное увольнение с должности, оргвыводов.

agitpro.su

Отправить ответ

avatar
  Подписаться
Уведомление о
