Самая большая подводная лодка «Акула», выпускавшаяся в Советском Союзе была гордостью ВМФ и ужасом для противников. Однако, прекращение холодной войны и подписание ряда соглашений привели к тому, что большая часть кораблей получила трагичное продолжение своей истории.

На сегодняшний момент гроза подводного мира осталась в одиночестве.

Содержание статьи

История создания

Легенда мирового подводного судостроения была впервые спущена на воду в Северодвинске в 1981 г. Находясь на земле, на её корпусе в передней части нарисовали оскал акулы, обвивающий трезубец. После спуска на воду изображение скрылось и больше его никто никогда не видел, но машина уже получила своё название, ставшее впоследствии официальным.

Последующие модификации, производящиеся по данному классу, именовались также, а экипаж получил нарукавную нашивку с нарисованным хищником. Иностранные журналисты окрестили лодку кодовым названием «Typhoon», а через несколько лет её так стали называть и в Союзе.

Поручено начать работы над созданием первой подлодки с возможностью носить на себе несколько современных твёрдотопливных трёхступенчатых межконтинентальных баллистических ракет Р – 39, превосходящих «Трайдент»(ракету США) количеством взрывчатого вещества и дальностью полёта.

Вес ракет достигал 100 т, а количество, требующееся для размещения на корабле—24 единицы. Из-за этого длина советских кораблей практически в 2 раза превосходила иностранные аналоги.

Работа по созданию подлодки была начата летом 1976 года, под контролем генерального конструктора Сергея Никитича Ковалёва. После выполнения первой проектной документации определились габариты «Акулы»: длина – почти в 2 футбольных поля и высота – 9-этажного дома.

Первая официальная информация о создании нового проекта прозвучала на XXVI съезде КПСС, проходившем весной 1981 года. Леонид Ильич умышленно назвал машину «Тайфуном», с целью обескуражить и сбить с толку соперников по Холодной войне, начавшейся практически сразу после победы СССР в ВОВ. До этого все сведения, касающиеся новейшей разработки, оставались засекреченными.

Конструкция подводной лодки «Акула»

Расположение энергетического блока на подводной лодке «Акула» произведено по уникальной схеме: она установлена в прочном корпусе с автоматизированной системой пожаротушения и отключения подачи электроэнергии.

Данный процесс происходит под надзором импульсного оборудования, предназначенного для осуществления контроля над работой и состоянием атомных реакторов.

Технические характеристики и конструкция машины сбыли созданы таким образом, что корабль имел потрясающий для того времени запас плавучести – больше 40%, так как после погружения на воду 50% водоизмещения приходилось на воду, использующуюся в качестве балласта.

Благодаря этому многие называли подлодку «водовоз».

Такие характеристики, касающиеся запаса плавучести и наличием рубки, собранной из специального сплава, позволяют впервые использовать корабль для несения боевых дежурств подо льдами Северного Ледовитого океана. Корабль способен проламывать глыбы толщиной более 250 см. без нанесения какого-либо ущерба корпусу.

Корпус

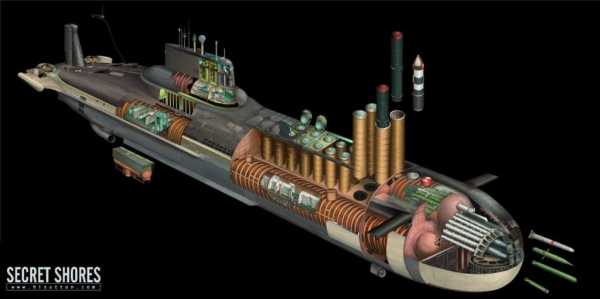

Одна из основных особенностей проекта «Акула 941»– это многослойный корпус, отличающийся своей уникальной прочностью. В нём располагаются 5 обитаемых камер диаметром 10 м, размещённых параллельно относительно друг друга. В носовой части вмещаются ракетные шахты, впервые построенные впереди рубки.

Рядом с ней ещё 3 отсека:

  1. Торпедный.
  2. Модульный, на котором расположен центральный пост.
  3. Кормовой механический.

Схема расположения внутренних отсеков позволила снизить пожароопасность и увеличить выживаемость корабля.

По словам конструктора Ковалёва: — «Авария, случившаяся с «Курском» не может повториться на «Акуле». Даже в том случае, если торпеда взорвётся внутри подлодки, благодаря тому, что она находится внутри отдельного модуля – серьёзного разрушения носовой части и смерти всей команды не произойдёт».

Всего в «Акуле» имеется 19 водонепроницаемых и 2 спасательные камеры, предназначенные для эвакуации всего экипажа. Расположены они под основанием командного поста, рядом с оградой выдвижного устройства.

Силовая двигательная установка

Движение многотонной подлодки происходит с использованием ядерного энергетического комплекса, спроектированного блочным принципом.

Он и ещё ряд агрегатов, соединённых проектировщиками в одно целое делают «Акулу» подвижной:

  1. Водо-водяной реактор, мощностью 190 МВт – 2 шт.
  2. Паро-турбинная система, имеющаяся в каждом корпусе – 2 шт.
  3. Двухкаскадная установка – 1 шт.
  4. Семилопастной винт с фиксированным шагом с установленными кольцевыми обтекателями (фенестронами) – 2 шт.

Кроме этого, есть 2 резервных двигателя на 190кВт каждый, они могут обеспечить непрерывную работу подводной лодки в случае остановки главных агрегатов в течение нескольких часов.

Осуществление манёвров в закрытом пространстве имеются 2 отдельно расположенных мотора на 750 кВт, установленных в подруливающем механизме со своим поворотным винтом, размещённым с каждой стороны корабля.

Вооружение

Подводная лодка «Акула» укомплектована основным и второстепенным оружием, которое предназначено для уничтожения цели противника, расположенной в прямой видимости или на расстоянии более 8 000 км.

Основное

Данная подводная лодка имеет установку Д-19 с баллистическими ракетами, имеющими стартовый вес 90 т и длину 17 м. Дальность полёта в боевом исполнении составляет 8 300 км с отделяющейся частью на 10 боеголовок по 100 килотонн каждая.

За всю историю использования такого оружия, подводная лодка проекта 941 и её последующие модификации, являлись его единственным носителем, других аналогов, способных принять на себя такое количество взрывчатого вещества нет.

Запуск полного боекомплекта осуществляется единичным выстрелом или очередными залпами, как на поверхности, так и из погружённого состояния. Максимальная глубина погружения при старте Д-19 достигает 56 м, без ограничений по погодным условиям.

Всего подводная лодка «Акула» имеет на своём борту 20 единиц таких ракет, хотя изначально Ковалёв планировал установку 24 штук, однако главнокомандующий ВМС С. Г. Горшков принял решение остановиться на 20.

Второстепенное

Помимо стратегического оружия, подводный ракетоносец имеет на своём борту систему установки минного заграждения, 6 устройств торпедного цикла со стволом 533мм, использующихся для огневой поддержки ракетным торпедам, 8 ПЗРК «Игла 1» и целый ряд радиоэлектронного вооружения:

  1. «Омнибус», военизированный информационный комплекс управления.
  2. «Скат-КС», система гидроакустики.
  3. «Арфа МГ-519», гидроакустическая установка по поиску мин.
  4. «Север МГ-518», эхолот для измерения толщины льдов.
  5. «БуранМРКП-58», устройство радиолокации.
  6. «Симфония», блок навигации.
  7. «Молния Л-1», аппарат радиосвязи, оборудованный спутниковой системой «Цунами».
  8. МТК-100, ТВ блок.
  9. 2 антенны – буйка, которые при нахождении лодки на глубине более 150 м, всплывают и принимают радиосигнал и информацию со спутника.

Начавшаяся после Великой Отечественной Войны 1941 – 1945 гг. холодная, продолжавшаяся длительной гонкой вооружений двух мировых держав, закончилась благодаря частичному вкладу подводных лодок серии «Акула».

Впечатляющие размеры корабля и имеющийся на его борту огромный арсенал, позволяющий в любой момент запустить залп из 20 ракет в любую точку земного шара, внёс свой вклад в многолетнее противостояние и прекратил его, подписанием мирного соглашения.

Тактико-технические характеристики

Как выразился Начальник Управления Северного флота, впервые побывав на «Акуле»: — «Поместив её на всеобщее обозрение в качестве памятника, можно быть уверенным, что увидевшее её человечество навсегда избавится от идеи развивать войны».

Это объясняется даже не наличием огромного потенциала и современного вооружения скрытого от посторонних глаз, а внешним видом корабля и его ужасающими габаритами.

Ознакомиться с ними можно в таблице ТТХ приведённой ниже:

Наименование критерияВеличина
Тип суднаТРПКСН
Скорость на поверхности, узел13
Скорость при погружении, узел26
Водоизмещение (над водой), т23 100
Водоизмещение (под водой), т49 000
Длина, м172,9
Ширина, м23,4
Высота, м23,4
Рекомендуемая глубина погружения, м400
Максимальная глубина погружения, м500
Экипаж/ офицерский состав160/ 52
Длительность автономного плавания, сутки180

Модификации

Как говорилось ранее, первая подводная лодка «Акула» была стравлена на поверхность воды в декабре 1981г.

Изначально в планах было собрать 7 аналогичных кораблей, однако по договорённости о сокращении численности стратегического оружия, Советский Союз ограничился 6 экземплярами.

Работы над 7 моделью ТК-210 остановили, а остов разобран на переработку.

Собранные и использовавшиеся модификации представлены ниже:

  • ТК-208 «Дмитрий Донской», строительство начато 17.06.1976г, спущен в воду спустя 4 года. В 2002г снят с вооружения для последующей модернизации. На сегодняшний момент переоборудован для нового вида вооружения «Булава».
  • ТК-202, спущен в воду в 1982 г., введён в ВМФ спустя 1 год, лишь в 1983. После 22 лет эксплуатации был распилен на металлолом.
  • ТК-12 «Симбирск» использовался с 1983 по 1998г, затем списан. В 2005 г. корабль доставили в Северодвинск и утилизировали совместно с американцами.
  • ТК-13, принятый на вооружение в 1985 г. использовался до 2007 г. Лишь после списания были начаты работы по его утилизации. На сегодняшний момент полностью разобран и переработан, а ядерный реактор перемещён в Заполярье для длительного хранения.
  • ТК-17 «Архангельск» и ТК-20 «Северсталь» в 2006 году выведены из состава ВМС России. Решение об их дальнейшей судьбе пока не определено.

Почти все последующие модификации «Акулы», созданные Советским Союзом, потеряны. На сегодняшний момент осталось всего 2 экземпляра, находящихся под вопросом и 1 действующий. Все остальные демонтированы. Основной причиной стали результаты переговоров о сокращении ядерного оружия и прекращение холодной войны. На сегодняшний момент, весь боекомплект баллистических ракет Д-19 утилизирован, а для производства последующих нет оснований и мотиваций.

Интересные факты

Поверхностное мнение о принадлежности подводных лодок проекта 971 к «Акуле» ошибочное. Данная модель является индивидуальной разработкой генеральных конструкторов Чернышёва и Фарафонтова с коллегами.

Маркировка разработки получила название «Щука-Б», основанная на ранних работах над проектом 941 «Барракуда». При этом НАТО назвало её преемницей советского гиганта и присвоило маркировку подводная лодка «Акула» (Acula).

Кроме этого есть ещё ряд любопытных нюансов, связанных с подлодкой:

  1. Технические характеристики 941 настолько впечатляющие, что аналогов на сегодняшний момент так и не создано.
  2. Длина корабля превышает размеры самого большого самолёта АН 225 ровно в 2 раза.
  3. В Северодвинске пришлось построить новый цех, ставший самым большим в мире производственным помещением.
  4. Члены экипажа одной из модификаций рассказывают, что после первого выхода в тёплые воды, произошёл интересный случай. В момент запуска двигателей, настоящая акула зависла рядом с рубкой. После полного набора мощности двигателей подводной лодки, лодка и акула начали двигаться одновременно. После этого моряки подводники были уверены в правильности названия их корабля.

Начавшаяся история строительства таких кораблей прекратилась внезапно также, как началась. По состоянию на сегодня, из 7 моделей подлодок, в строю остался только «Дмитрий Донской».

Корабль был модернизирован и подвергся капитальному ремонту, длившемуся несколько лет, в результате чего, он остаётся в ВМФ страны как минимум до 2020 г.

Видео

warbook.club

Атомные подводные лодки проекта 941 «Акула». Справка

14:1307.05.2010

(обновлено: 14:17 07.05.2010)

550240

Две крупнейшие в мире атомные подлодки (АПЛ) проекта «Акула» будут находиться в составе российского военно-морского флота до 2019 года, сообщил журналистам главком ВМФ Владимир Высоцкий.

Две крупнейшие в мире атомные подлодки (АПЛ) проекта «Акула» будут находиться в составе российского военно-морского флота до 2019 года, сообщил журналистам главком ВМФ Владимир Высоцкий.

Тяжелые ракетные подводные крейсеры стратегического назначения проекта 941 «Акула» («Тайфун» по классификации НАТО) — самые большие в мире атомные стратегические подводные лодки.

19 декабря 1973 года правительство СССР приняло постановление, предусматривающее начало работ по проектированию и строительству нового ракетоносца, создаваемого в противовес американской атомной подводной лодке «Огайо».

Проект разрабатывался в Центральном конструкторском бюро морской техники (ЦКБ МТ) «Рубин» (Санкт-Петербург), возглавляемом генеральным конструктором Игорем Спасским, под непосредственным руководством главного конструктора Сергея  Ковалева.

Строительство подводных лодок проекта 941 осуществлялось в Северодвинске. Для этого на Северном машиностроительном предприятии пришлось соорудить новый цех.

30 июня 1976 года на стапеле Северодвинского судостроительного завода был заложен головной ракетный подводный крейсер стратегического назначения (РПКСН) проекта 941.

23 сентября 1980 года подводный крейсер был спущен на воду, а 12 декабря 1981 года он вошел в состав Северного флота под номером ТК-208.

Лодка вместе с комплексом вооружения стала называться системой «Тайфун».

Оставшиеся в боевом составе Военно-морского флота России две стратегические атомные подводные лодки класса «Акула» (проект 941, по классификации НАТО «Тайфун») не будут вооружаться новейшими баллистическими ракетами «Булава».

Всего за 10 лет было заложено семь «Тайфунов», из которых достроили и сдали флоту шесть. Базировались все лодки этого типа на Северном флоте, в бухте Нерпичья.

Подводная лодка занесена в книгу рекордов Гиннеса. Это самый большой когда-либо построенный подводный корабль: его длина составляет 172 м, ширина — 23,3 м, осадка — 11,5 м. Внутри стального легкого корпуса располагаются два прочных корпуса диаметром по 7,2 м, разделенных каждый на 8 отсеков. Между ними — 3 прочных модуля: носовой с шестью торпедными аппаратами калибром 533-мм, кормовой и центральный пост. От такого «катамаранного» расположения корпусов и необычная большая ширина лодки.

Основу системы вооружения «Тайфуна» составляют баллистические ракеты Р-39 надводного или подводного старта с дальностью полета около 8,5 тысяч км. Ракета может нести до 10 разделяющихся боевых частей индивидуального наведения мощностью по 100 килотонн каждая. Р-39 имеет трехступенчатый твердотопливный двигатель, более безопасный в эксплуатации, чем жидкостные на других типах ракет. Всего на одном крейсере 20 пусковых установок. Система управления пуском ракет продублирована и застрахована от несанкционированного запуска. Кроме этого, на борту крейсера находятся 6 торпедных аппаратов для противолодочных ракето-торпед; самонаводящихся торпед против надводных кораблей, а также ЗРК «Игла».

Главная энергетическая установка состоит из двух атомных реакторов по 190 МВт и двух паровых турбин по 45 000 лошадиных сил, которые вращают два шестилопастных винта в кольцевых направляющих насадках и позволяют развивать подводную скорость 27 узлов.

В соответствии с Договором об ограничении стратегических вооружений ОСВ-2, ввиду отсутствия средств на поддержание лодок в боеспособном состоянии и в связи с прекращением производства ракет Р-39, являющихся основным вооружением «Акул», было принято решение утилизировать три из шести построенных кораблей проекта, а седьмой корабль, ТК-210, не достраивать вовсе. Субмарина утилизируется в рамках российско-американской программы «Совместное уменьшение угрозы».

В настоящее время в боевом составе ВМФ РФ на Северном флоте находятся две подлодки класса «Акула» — ТК-20 «Северсталь» и ТК-17 «Архангельск», построенные в 1989 году и 1987 году соответственно.

Головной корабль этого проекта — ТК-208 — более десяти лет проходил на «Севмаше» капитальный ремонт и модернизацию по проекту 941УМ. В 2003 году переоборудование ТК-208 было в основном завершено. В июне 2002 года перед спуском на воду ему было присвоено имя «Дмитрий Донской». В декабре 2004 года подписан акт о завершении ходовых испытаний.

«Дмитрий Донской» используется в рамках программы испытаний ракетного комплекса «Булава»; с его борта произведено семь пробных стартов.

Материал подготовлен на основе информации открытых источников

ria.ru

Подводная лодка проекта 941 — «Акула» — DRIVE2

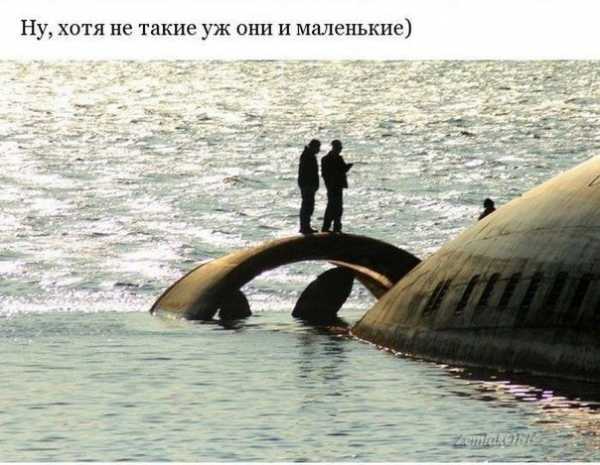

Наверняка многие из вас слышали о советской подводной лодке 941 проекта «Акула» (тяжелый ракетный подводный крейсер стратегического назначения). И некоторые даже знают, что это самая большая подлодка в мире. Но не все действительно понимают насколько же она огромна на самом деле:

Создание крупной стратегической лодки-ракетоносца стартовало в начале 1970-х годов

, в ответ на американскую программу по разработке атомоходов типа Ohio с 24 баллистическими ракетами Trident I (в дальнейшем Trident II). Проект вело ленинградское ЦКБ МТ «Рубин», главный конструктор Сергей Ковалёв. Головная лодка вошла в состав флота в декабре 1981 года, последняя в серии — в сентябре 1989 года.

При разработке учитывались характерные районы боевой службы лодок — высокие арктические широты. Ограждение рубки выполнено с подкреплением, которое позволяло при всплытии проламывать тяжелые льды толщиной до 2−2,5 метров.

Первоначальное симметричное требование (24 ракеты) было сокращено главкомом ВМФ Сергеем Горшковым до 20. Это было связано в том числе и с массогабаритными характеристиками: ракеты Р-39 комплекса Д-19, превосходя «Трайденты» по основным параметрам, были значительно крупнее «американок». Это сразу увеличило габариты и самой лодки.

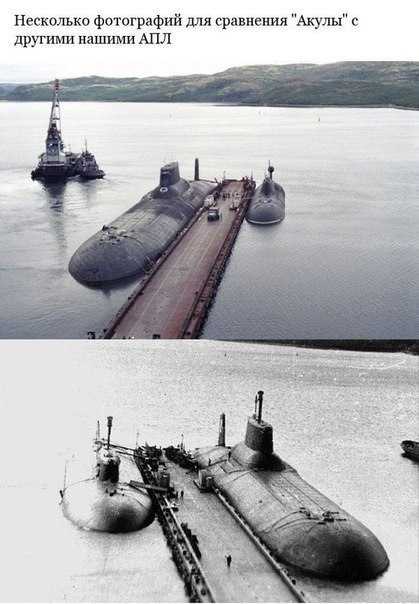

Поэтому «Акула» получилась выдающаяся во всех отношениях. Это самая крупная субмарина, когда-либо построенная в мире — 48 тыс. тонн подводного водоизмещения (примерно половина из них приходится на емкость цистерн балласта, за что проект 941 непочтительно прозвали на флоте «водовозом»), наибольшая длина 170−173 метра у разных представителей проекта, ширина корпуса свыше 23 метров. Лодка выполнена по многокорпусной схеме:

под легким корпусом у нее находится пять (!) прочных корпусов из титана, из которых два основные (диаметрами по 10 метров) расположены параллельно по принципу катамарана. Корпуса соединены капсульными изолированными отсеками-переходами только в трех местах. По сути, под легким корпусом находятся сразу две лодки, что резко повышает живучесть.

Главная энергетическая установка представлена двумя реакторами ОК-650 и двумя паротурбинными агрегатами, расположенными парами в соседних прочных корпусах — по сути, двигательная система лодки полностью дублирована. Максимальная скорость подводного хода 25 узлов по нормативу, реальная 26,3−28 узлов (у разных представителей проекта). Максимальная надводная скорость 13−14 узлов. Рабочая глубина погружения 400 метров.

Размеры лодки позволили создать для экипажа (168 человек) немыслимые по стандартам советского подплава комфортные условия обитания. Офицеры размещались в двух- и четырехместных каютах с умывальниками, телевизорами и кондиционерами, матросы — в маломестных кубриках. На лодке имелся спортзал, плавательный бассейн размером 4 на 2 метра и глубиной 2 метра, обшитая дубом сауна, солярий, салон для отдыха, комната с игровыми автоматами и даже «живой уголок».

Основное вооружение атомохода — 20 ракет межконтинентальных твердотопливных ракет Р-39 комплекса Д-19, размещенные в ракетном отсеке между обоими прочными корпусами. Ракеты несли по 10 высокоскоростных боевых блоков малой мощности. Запуск ракет мог осуществляться с глубины до 55 метров, причем без ограничений по погодным условиям на поверхности моря.

Торпедное вооружение включает шесть 533-мм торпедных аппаратов с боекомплектом из 22 торпед, ракето-торпед типа «Шквал» и противолодочных ракет комплексов РПК-6М «Водопад» и РПК-2 «Вьюга».

Всего было построено шесть лодок проекта 941, три из них уже утилизированы, две находятся в резерве (решается вопрос об утилизации). Головной корабль серии ТК-208 («Дмитрий Донской») переоборудован по проекту 941УМ и несет 20 ракет Р-30 «Булава», использовался в качестве испытательного стенда при отработке ракеты.

www.drive2.ru

Подводные лодки проекта 941 «Акула»

Материал из Википедии — свободной энциклопедии

ТРПКСН проекта 941 «Акула»
Основные характеристики
Тип корабля ТРПКСН
Обозначение проекта 941 «Акула»
Разработчик проекта ЦКБМТ «Рубин»
Главный конструктор С. Н. Ковалёв
Кодификация НАТО SSBN «Typhoon»
Скорость (надводная) 12 узлов
Скорость (подводная) 25 узлов
(46,3 км/ч)
Рабочая глубина погружения 400 м
Предельная глубина погружения 500 м
Автономность плавания 180 суток (6 месяцев)
Экипаж 160 человек
(в том числе 52 офицера)
Размеры
Водоизмещение надводное 23 200 т
Водоизмещение подводное 48 000 т
Длина наибольшая (по КВЛ) 172,8 м
Ширина корпуса наиб. 23,3 м
Средняя осадка (по КВЛ) 11,2 м
Силовая установка
  • 2 водо-водяных ядерных реактора ОК-650ВВ[1] по 190 МВт каждый.
  • 2 турбины по 45000[2]-50000[3] л. с. каждая
  • 2 гребных вала с 7-лопастными винтами диаметром 5,55 м
  • 4 паротурбинных АЭУ по 3,2 МВт
  • Резервные:
    • 2 дизельгенератора (кВт)
    • Свинцово-кислотная АБ, изделие 144
Вооружение
Торпедно-
минное вооружение
6 ТА калибра 533 мм[4];
22 торпеды: 53-65К, СЭТ-65, САЭТ-60М, УСЭТ-80. Ракето-торпеды «Водопад» или «Шквал»
Ракетное вооружение 20 БРПЛ Р-39 (РСМ-52) или Р-30 Булава (пр. 941УМ)
ПВО 8 ПЗРК «Игла»
 Категория на Викискладе

Тяжёлые ракетные подводные крейсеры стратегического назначения проекта 941 «Акула» (SSBN «Typhoon» по кодификации НАТО) — серия советских и российских подводных лодок, самые большие в мире атомные подводные лодки (и подводные лодки вообще). Проект разработан в ЛПМБ «Рубин» (Ленинград), ныне ЦКБ МТ «Рубин» . Задание на разработку было выдано в декабре 1972 года.

История[ | ]

Тактико-техническое задание на проектирование было выдано в декабре 1972 года, главным конструктором проекта был назначен С. Н. Ковалёв[5]. Новый тип подводных крейсеров позиционировался как ответ на строительство США ПЛАРБ
