MIM-104 «Пэтриот»
англ.  Phased Array Tracking Radar to Intercept On Target
зенитно-ракетное подразделение на позиции на авиабазе Касуга: машина управления, станция наведения ракет с ФАР, пусковая установка с двумя ракетами в контейнерах
Тип ЗРК
Статус на вооружении
Разработчик Raytheon, Hughes, RCA
Годы разработки 1963 — 1976
Начало испытаний 1976

ru.wikipedia.org

С-400 vs Patriot vs MEADS

Сравнение характеристик С-400, PAC-3 и MEADS?

С-400 Триумф зенитно-ракетный комплекс (ЗРК) большой и средней дальности. Предназначен для поражения всех типов воздушных целей: самолетов, беспилотных летательных аппаратов, крылатых ракет и пр.

С-400 обеспечивает поражение самолетов-разведчиков, самолетов управления и радиолокационного обнаружения, самолетов-постановщиков помех, самолетов тактической и стратегической авиации, баллистических ракет средней дальности, тактических и оперативно-тактических баллистических ракет, гиперзвуковых целей, а также других современных и перспективных средств воздушного нападения с дальностью до 3500 км, в том числе выполненных по технологии Стелс.

ЗРК Patriot составляет основу тактической ПВО армии США и их союзников. PAC-3 (Patriot Advanced Capability-3) — один из последних вариантов модернизации ЗРК Patriot. Предназначен для перехвата самолетов, тактических баллистических и крылатых ракет, в том числе выполненных по технологии Стелс.

Оба комплекса призваны решать две основные задачи. Во-первых, защищать от нападения с воздуха важные объекты: радары ПВО, ракетные батареи, штабы, промышленные районы. Во-вторых, перехватывать и уничтожать боеголовки баллистических ракет. И Patriot, и С-400 предназначены для работы в условиях активного радиоэлектронного противодействия — их радиолокационные станции способны интенсивно менять рабочую частоту, отстраиваясь от помех.

Американский и российский ЗРК оснащены радарами с фазированной активной решеткой (ФАР) — она позволяет неподвижной антенне формировать необходимое количество подвижных радиолучей. Кроме того, в состав комплекса входят пункт управления и пусковые установки зенитных ракет. ЗРК мобильны и способны работать как автономно, так и получая информацию извне: с пунктов управления ПВО и ПРО, спутников и самолетов дальнего радиолокационного обнаружения. При этом любой комплекс С-400 может не только стрелять по чужим командам, но и сам управлять сетью ЗРК различных типов: С-400, С-300, Панцирь-С1, Тор-М1, — объединив под своим началом десятки пусковых установок с сотнями ракет.

Перспективный мобильный зенитный ракетный комплекс MEADS (Medium Extended Air Defense System) предназначен для обороны группировок войск США и важных объектов от оперативно-тактических баллистических ракет с дальностью полета до 1000 км, крылатых ракет, самолетов и беспилотных летательных аппаратов противника.

ТТХ С-300ПМУ1, С-400, PAC-1, PAC-3 и MEADS

Тактико-технические характеристики С-300ПМУ С-400 Patriot PAC-1 Patriot PAC-3 MEADS
Зона поражения в км дальняя
для аэродинамических целей
150 460 60 80 100
Зона поражения в км дальняя
для баллистических целей
40 60 20 45 35
Зона поражения в км ближняя 5 2 3 3 3
Высота поражения цели минимальная, км 3 3 60
Высота поражения цели максимальная, км 27-200 185-250 24 20 25
Дальность обнаружения цели, км 300-400 600 500
Вероятность поражения цели 0,8-0,93 0,9-0.95 0,8-0,9 0,8-0,9 0,8-0,9
Дальность обнаружения в км
с ЭПР цели 0.1 м 2
240 70 70
Скорость ракеты максимальная, м/с 2200 >2800 1700 2200 1400
Скорость поражаемых целей
максимальная, м/с:
2800 4800-5000 2200
Число сопровождаемых целей 12 100 8 16
Число поражаемых целей 6 36 8 16 10-36
Масса БЧ, кг 145 180 91 24 15-20

Данные получены из открытых источников

Отечественные разработчики обычно занижают возможности своих изделий.

Узнать больше

© Копировать пост можно лишь при наличии прямой индексируемой ссылки на youinf.ru







Не надо нас пугать, бахвалиться спесиво, Не стоит нам грозить и вновь с огнём играть.
Ведь, если враг рискнёт проверить нашу силу, Его мы навсегда отучим проверять.



youinf.ru

«Рейтеон» модернизирует ЗРК «Пэтриот» к версии PAC-3 для Саудовской Аравии

12:42 / 23.06.11

Компания «Рейтеон» объявила о заключении прямого коммерческого контракта на проведение модернизации ЗРК «Пэтриот» PAC-2 ВС Саудовской Аравии к версии PAC-3. Стоимость соглашения оценивается в 1,7 млрд дол.



Как сообщает ЦАМТО, программа включает поставку необходимого оборудования, обучение персонала и модернизацию систем.



Работы по контракту будут выполнены в Центре комплексных систем ПВО компании «Рейтеон» в Эндовере (шт. Массачусетс) и в Саудовской Аравии.



Первый контракт стоимостью 513 млн дол на поставку ВС Саудовской Аравии семи (шесть боевых и одной учебной) батарей «Пэтриот», включая 48 пусковых установок, шесть РЛС AN/MPQ-53 и шесть узлов управления пуском с 384 ракетами PAC-2, был заключен в 1990 году. Комплексы были поставлены из наличия ВС США.



По имеющейся информации, в настоящее время на вооружении войск ПВО Саудовской Аравии состоят до 160 пусковых установок ЗРК «Пэтриот» версии PAC-2.



Известно, что Саудовская Аравия входит в первую десятку стран по объёмам финансирования вооружённых сил, так в 2006 военный бюджет составил 31,255 миллиардов долларов США — 10 % от ВВП (самый высокий показатель среди стран Персидского залива). Мобилизационные резервы — 5,9 млн чел. Численность вооруженных сил непрерывно растет, так в 1990 они насчитывали всего 90 тысяч чел. Основным поставщиком оружия для королевства традиционно являются США (85 % всего вооружения). В стране выпускаются бронетранспортеры собственной разработки.



Но, тем не менее, Саудовская Аравия и Россия также сотрудничают в области торговли оружием. Очень интересно по этому поводу высказался кандидат исторических наук, член экспертного сообщества «Российский сетевой интеллект» Игорь Панкратенко.



По его мнению, торговля оружием – весьма деликатная сфера российско-саудовских отношений. Факт собственно торговли достаточно известен. Но истинное состояние дел в этой сфере известно только в узких кругах, подчеркивает он.



Во время визита В.В. Путина в Саудовскую Аравию в 2007 году глава МИД КСА Сауд аль-Фейсал заявил, что нет особых препятствий к сотрудничеству в этой сфере. Практически сразу после этого в СМИ появились сообщения о возможности заключения контрактов между Россией и КСА на сумму от $4 млрд.





Предметом переговоров являлось приобретение Саудовской Аравией



С учетом того, что КСА выделило на закупку техники $12 млрд, треть этих денег для России представлялись весьма неплохой суммой, а поставки планировалось провести в 2008-2009 году.



Но восторженно обсуждая перспективы контракта, некоторые аналитики, по мнению Панкратенко, упустили из виду два очень важных обстоятельства:



• Вопрос о возможности приобретения КСА военной техники у России был поднят саудовской стороной после того, как сенат США обсуждал вопрос о корректировке объемов и условий поставок военной техники в КСА в сторону, считавшейся саудитами невыгодной



• Перед началом переговоров с Россией Саудовская Аравия вела переговоры с Францией, однако договоренности достигнуты не были из-за требований французской стороны включить в список приобретаемых вооружений военно-морскую технику.



Таким образом, получается, что сами переговоры с Россией были игрой, преследовавшей цель надавить на Сенат США и западноевропейских партнеров, заставить их «подвинуться» в цене и условиях поставки. При этом все-таки стоит помнить, что основу вооружений стран Залива составляют американские и западноевропейские образцы.



Игра саудитов получила информационную поддержку и американских производителей оружия, которые на слушаниях в Конгрессе о предоставлении оружейникам льгот, кредитов и особых условий экспорта вооружений в страны Залива заявляли: «если саудиты не будут на льготных условиях покупать у нас, то они будут покупать у русских».



К сожалению, игра удалась. А итоги российских надежд на осуществление многомиллиардной сделки подвел глава Рособоронэкспорта Анатолий Исайкин: «Заключен один небольшой, по нашим меркам, контракт на несколько десятков миллионов долларов. Остальные темы находятся в стадии обсуждения. Мы передали коммерческие предложения по тем вооружениям, которые хотела бы получить Саудовская Аравия, и ждем ответа». Не исключено, что положительного ответа ждать придется очень долго.



Короле́вство Сау́довская Ара́вия (араб. المملكة العربية السعودية‎‎ аль-Мамля́ка аль-‘Араби́я ас-Су’уди́я) — крупнейшее государство на Аравийском полуострове. Граничит с Иорданией, Ираком и Кувейтом на севере, Катаром и Объединёнными Арабскими Эмиратами на востоке, Оманом на юго-востоке и Йеменом на юге. Омывается Персидским заливом на северо-востоке и Красным морем — на западе.



Вооружённые силы Саудовской Аравии подведомственны Министерству обороны и авиации. Кроме того, министерство отвечает за развитие гражданского (наряду с военным) сектора авиации, а также метеорологии. Страна разделена на 6 военных округов. Пост министра обороны с 1962 занимает брат короля Султан.



В рядах вооружённых сил королевства проходят службу 224 500 человек (в том числе национальная гвардия). Служба — контрактная. К воинской службе привлекаются и иностранные наемники. Каждый год призывного возраста достигают 250 тысяч человек.





MIM-104 «Пэтриот» (англ. MIM-104 Patriot, перевод с английского — Патриот) — зенитный ракетный комплекс, используемый армией США и их союзниками. Производится компанией Рэйтеон, расположенной в США. Система Пэтриот создавалась с 1963 г. для замены системы MIM-14 «Найк Геркулес» в качестве основной платформы воздушной защиты на средних и больших высотах, и системы MIM-23 «Хок» в качестве платформы воздушной тактической защиты на средних высотах. В дополнении к этому, Пэтриот играет роль платформы перехвата баллистических ракет, причем эта роль сегодня является ключевой задачей комплекса. В октябре 1980 г. был подписан контракт на производство комплекса, который в декабре 1981 г. был поставлен в войска.



Пэтриот состоит из ракеты воздушного перехвата и высокопроизводительной радарной системы. Пэтриот был разработан в «Редстоунском арсенале», расположенном в Хантсвилле, Алабама, известный разработкой в прошлом системы перехвата баллистических ракет «Сэйфгард» (англ. Safeguard Program) и её компонент, ракет «Спартан» и «Спринт».





Название системы «Patriot» может быть также растолковано как акроним от фразы англ. Phased Array Tracking Radar to Intercept Of Target (РЛС сопровождения c фазированной антенной решёткой для перехвата целей). В настоящий момент эксплуатируется и поставляется в другие страны усовершенствованная версия системы, Patriot PAC3.



Стоимость поставки 9 батарей (по 4 ПУ на батарею) систем «Пэтриот» может доходить до 9 млрд.$ (включает в себя: 36 ПУ ЗУР «Пэтриот» PAC-3 (9 батарей по 4 ПУ), 288 ЗУР «Пэтриот» PAC-3, 216 ЗУР с усовершенствованным наведением GEM-T, 10 комплектов РЛС с фазированной решеткой, 10 контрольных станций захвата цели).



ЗРК «Пэтриот» PAC-3 предназначен для обеспечения противовоздушной обороны объектов и подразделений ВС. Комплекс также может использоваться в качестве нижнего уровня эшелонированной системы противовоздушной/противоракетной обороны, предназначенной для перехвата существующих и перспективных баллистических ракет малой и средней дальности, летящих на предельно малых высотах крылатых ракет, а также самолетов, вертолетов и БЛА.



www.arms-expo.ru

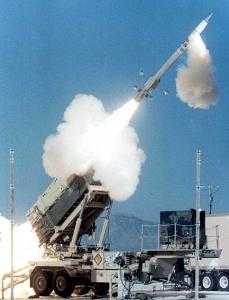

Зенитный ракетный комплекс Patriot PAC-3

Базирование:


Автошасси


Система управления:


Радиолокационная ГСН


Боевая часть:


Фугасно-кумулятивная


Применение:


Зенитные, Противоракетные


Страна:


США


Дальность:


20 км.


Год разработки:


1999 г.


Зенитный ракетный комплекс «Patriot» PAC-3 ( Patriot Advanced Capability-3 ) — один из последних вариантов модернизации известного ЗРК «Patriot» и предназначен для перехвата боеголовок тактических баллистических и крылатых ракет, в том числе выполненных с использованием технологии «стелс».


В процессе создания этого комплекса на конкурсной основе разрабатывались два варианта ЗРК.


Первый выполнялся под руководством фирмы «Ratheon» и включал разработку усовершенствованной в соответствии с программой АТРР (Advanced Tactical Patriot Program) зенитной ракеты MIM-109 с активной головкой самонаведения, осколочно-фугасной боевой частью и с увеличенной на 0,76 м длиной двигателя. Размеры и масса ракеты MIM-109 практически соответствовали ракете МIМ-104, и в то же время располагаемые перегрузки новой ракеты достигли 40 g.


Второй вариант, предложенный фирмой «Loral Vought Systems», включает в себя использование в комплексе «Patriot» PAC-3 высокоманевренной противоракеты прямого попадания ERINT (Extended Range Interceptor).


В августе 1994 г. конкурсная комиссия выбрала второй вариант и с фирмой «Loral Vought Systems» был подписан контракт на сумму 515 млн дол. и продолжительностью действия 47 месяцев. ЗУР ERINT создавалась, в первую очередь, как перехватчик нижнего рубежа ПРО на театре военных действий, в дополнение к перехватчику верхнего рубежа — ракете THAAD.  Особенностями РАС-3 является использование активной РлГСН и относительно небольшая дальность действия – до 15-20 км по баллистическим и до 40-60 км по аэродинамическим целям. При этом для максимальной реализации возможностей и минимизации стоимости выполнения боевой задачи в состав батареи РАС-3 входят ракеты более ранних вариантов РАС-2.


В июле 2003 г. Lockheed Martin начала работы по программе РАС-3 MSE с целью совершенствования ракет РАС-3, включая увеличение в полтора раза размеров их зоны поражения, а также их адаптация для использования в составе других систем ПВО, включая корабельные. Для этого РАС-3 MSE планируется оснастить новым маршевым двигателем двукратного включения диаметром 292 мм фирмы Aerojet, установить систему двухсторонней связи ракеты с командным пунктом ЗРК Patriot и провести ряд других мероприятий. Первое испытание MSE состоялось 21 мая 2008 г.


Состав


Противоракета ERINT представляет собой одноступенчатый твердотопливный снаряд, выполненный по нормальной аэродинамической схеме с крыльями малого удлинения и аэродинамическими рулями-элеронами


После старта ракета с помощью инерциальной системы наведения движется к точке захвата цели активной головкой самонаведения ракеты. В этой фазе полета для управления используются аэродинамические рули, которые также придают ракете вращение относительно продольной оси со скоростью 30 об/мин. В процессе полета местоположение цели постоянно уточняется наземными средствами и формируются соответствующие сигналы коррекции, передаваемые на ракету. Перед захватом цели активной радиолокационной головкой производится сброс кожуха носового обтекателя, и антенна РЛС наводится на центр пространства, занимаемого целью. После захвата скорость вращения ракеты увеличивается до 180 об/мин и дальнейшее управление ее полетом производится посредством включения небольших двигателей, расположенных в носу.


Основная роль ракеты ERINT состоит в «добивании» пропущенных верхним рубежом обороны ТБР и ОТБР одним единственным (возможно парным) обстрелом, не прибегая к повторным пускам по анализу результатов первого обстрела из-за отсутствия пространственно-временных возможностей. Отсюда главной задачей ЗУР ERINT в создаваемой системе ПРО на ТВД является уничтожение с высокой вероятностью боевой нагрузки баллистической ракеты с различным боевым снаряжением. Эта задача решается высокоточным наведением и кинетическим поражением ТБР в результате прямого попадания в отсек боевой нагрузки на высотах до 15км.


Ограничение максимальной высоты кинетического поражения ТБР 15-20 километрами позволяет ЗУР реализовать достаточно высокие аэродинамические перегрузки при угле атаки 10…14°. Высокоточное наведение и прямое попадание в отсек боевой части обеспечиваются сочетанием точной информации о цели (вследствие применения активной радиолокационной головки самонаведения миллиметрового диапазона волн, создающей «профиль» цели с определением точки прицеливания — отсека боевой нагрузки) и предельно малого времени реакции ракеты при отработке команд управления (вследствие применения моментного газодинамического управления).


Для реализации моментного газодинамического управления на ракете ERINT впереди центра масс установлена импульсная двигательная установка (ИДУ), в состав которой входят 180 радиально расположенных единичных импульсных микроРДТТ (10 колец по 18 двигателей). ИДУ общей массой 21.6кг снабжается зарядом топлива весом 3.852кг имеет длину 365мм и диаметр 255мм.


При работе расположенных в носовой части ракеты импульсных двигателей влияние их поперечно истекающих струй на расположенные в хвостовой части аэродинамические рули приводит к появлению значительных возмущающих моментов. В частности, в связи с этим на участке самонаведения, где работают микроРДТТ ИДУ, ракете придается принудительное вращение по крену со скоростью 3 об/с, а хвостовые рули используются только в качестве элеронов. (Вращение ракеты способствует также более экономичному использованию микродвигателей.)


Ввиду значительно меньших размеров противоракеты ERINT она размещается в количестве 16 штук в составе существующих пусковых установок М901 по четыре противоракеты в каждом контейнере ЗУР МIМ-104 (см. фото 1, 2, 3, 4). С целью максимальной реализации возможностей ЗРК «Patriot» РАС-3 планируется сочетать пусковые установки с ракетами МIМ-104 и ERINT, что позволит повысить огневую мошь батареи на 75%.


Тактико-технические характеристики


Диаметр ракеты, мм

254

Длина ракеты, мм

5010

Размах крыльев, мм

560

Масса ракеты, кг

318

Масса боевой части, кг

73

Масса поражающего вольфрамового фрагмента, кг

0,214

Высота поражения цели, км

До 20


Характеристики единичного импульсного микроРДТТ ЗУР ERINT

Суммарный импульс тяги, кгс-с

Около 15

Максимальная тяга (средняя за время работы), кгс

330 (220)

Время работы (среднее), с

0.023

Длина корпуса/диаметр, мм

65/25

Масса двигателя (без топлива), кг

0.041

Масса топлива, кг

0.0214

Испытания и эксплуатация


В процессе испытаний противоракеты ERINT неоднократно достигались прямые попадании в атакующие баллистические ракеты. Во время одного из подобных испытаний, которое состоялось 15 марта 1999 г., прямым попаданием была уничтожена ракета-мишень HERA, представляющая собой вторую и третью ступени МБР «Minuteman-2».


Как утверждают создатели ракеты ERINT, она способна уничтожать баллистические ракеты с дальностью полета до 1000 км, в том числе снаряженные химическими боеголовками.
