ПД-14: Перед финишной прямой — МС-21

02 Jun 2017 08:02

В 2017 году состоялся первый полет самолета МС-21-300 с американскими моторами PW1400G-JM. Как ожидается, российский вариант силовой установки для ближнесреднемагистральных самолетов семейства МС-21 — ПД-14 будет сертифицирован в 2018–2019 годах. Ко второму этапу летных испытаний нового турбовентиляторного двигателя ПД-14 на летающей лаборатории Ил-76ЛЛ Объединенная двигателестроительная корпорация (ОДК) приступила в конце прошлого года.

Потенциальный выбор между установкой двигателя российского или иностранного производства был только у заказчиков самолетов семейства Ту-204. Английскими двигателями RB211 производства Rolls-Royce оснащались грузовые Ту-204-120CE. Но дальше мелкой серии этот проект не пошел: в общей сложности было построено не более десятка подобных ВС. Таким образом, именно в проекте МС-21 можно будет реально сравнить уровень западных и российских гражданских двигателестроителей с точки зрения как технологических решений, так и, например, послепродажного обслуживания.

Двигатель PW1400G-JM сертифицировали в США в мае 2016 г., в России — в сентябре. ПД-14 в конце прошлого года отправили на второй этап летных испытаний. В пресс-службе компании «ОДК-Авиадвигатель» (г. Пермь) — разработчике российской силовой установки для МС-21 — сказали АТО, что информация по текущей работе над ПД-14 строго конфиденциальна.

Двигателю быть

По данным открытых источников, реализация проекта по созданию новых турбовентиляторных двигателей ПД-14 идет полным ходом. В начале марта на первом заседании Авиационной коллегии при правительстве РФ гендиректор ОДК Александр Артюхов отметил, что уже изготовлено 12 опытных моторов ПД-14. По словам топ-менеджера, в ходе реализации программы были внедрены 16 базовых критических технологий, которые позволили ПД-14 достичь параметров двигателя современного уровня. В настоящее время производство опытных двигателей продолжается, проводится комплекс доводочных испытаний, в том числе с имитацией реальных условий эксплуатации — в термобарокамере Центрального института авиационного моторостроения и на летающей лаборатории Ил-76ЛЛ (бортовой номер 76529) ЛИИ им. Громова.

«Подтверждены заявленные технические характеристики двигателя. В рамках этого проекта также создается и мотогондола, разработка которой, как правило, раньше относилась к компетенции разработчика самолета. В настоящее время этот вопрос решен, — сказал Артюхов. — Созданный газогенератор ПД-14 является базовым, на его основе в минимальные сроки и с минимальными рисками могут быть разработаны двигатели различного назначения (вертолетные, самолетные, наземные) и применения (гражданского и военного). В этом смысле проект ПД-14 служит примером, когда ключевые технологии и компетенции используются из гражданского сектора в том числе и в военном».

В конце марта в интервью пермскому бюро телеканала «Россия 24» управляющий директор — генеральный конструктор «ОДК-Авиадвигатель» Александр Иноземцев подчеркнул, что программа ПД-14 развивается успешно, несмотря на то что остается ряд проблем. «Сейчас такой период, когда проходит много испытаний. Загружены буквально все стенды в Перми. Плюс на днях двигатель снова уезжает в Рыбинск для проведения очередного цикла испытаний на открытом стенде, на котором мы уже проводили тестирование в прошлом году. Завершается второй этап летных испытаний двигателя на самолете в Жуковском, дальше двигатели будут перебираться, внедряться мероприятия и будут продолжаться испытания. Вне всякого сомнения, двигатель состоится, двигатель будет; главное — завершить весь объем испытаний», — рассказал генконструктор.

По его словам, в 2018 г. ПД-14 должен получить сертификат типа, после чего в 2019 г. этот документ планируется валидировать в Европейском агентстве по безопасности авиаперевозок (EASA). «Специалисты EASA у нас уже работают, они у нас уже были дважды, изучали ситуацию. Это так называемая теневая сертификация: они участвуют в наших работах, но ничего пока не подписывают, просто подсказывают, чтобы потом не надо было повторять чего-то или переделывать, когда мы заявимся к ним. Следующая встреча состоится в конце апреля в Москве. Специалисты EASA положительно оценивают ситуацию, но видят, что еще есть вопросы, проблемы, еще много работы не сделано, но работа идет», — сообщил Александр Иноземцев.

Для широкого фюзеляжа

По словам Александра Артюхова, еще одна приоритетная задача российского авиационного двигателестроения — создание мотора с тягой 35–40 т. И здесь без задела, полученного в ходе работ над ПД-14, не обойтись. «Создание двигателя большой размерности с высокими параметрами рабочего процесса невозможно без формирования технологического задела по узлам и системам двигателя. Учитывая сложность решаемых задач, необходимо максимально использовать опыт и технологии, освоенные на предприятиях отрасли в рамках проекта создания семейства двигателей ПД-14», — сказано в информационно-техническом бюллетене «Пермские авиационные двигатели» (ноябрь 2016 г.).

Работа по так называемой программе «Создание семейства двигателей большей тяги на базе газогенератора двигателя ПД-35» ведется пермскими моторостроителями. Предполагается, что базовой силовой установкой будущего семейства российских двигателей тягой 22–38 т для перспективных широкофюзеляжных самолетов станет двухконтурный турбореактивный двигатель ПД-35 с тягой 35 т.

«Двигатель по характеристикам, которые задаются нами в техзадании, будет конкурентоспособным и будет соответствовать мировому техническому уровню двигателей 2025–2030 гг. В настоящее время в рамках НИОКР по этой программе создается необходимый задел, разработаны восемь ключевых базовых технологий, создана необходимая инфраструктура, а также пул участников проекта, в который входят и научно-исследовательские институты, конструкторские бюро, университеты высшей школы, — говорит гендиректор ОДК. — Реализация этого проекта позволит существенно расширить возможности российских разработчиков самолетов по формированию облика ВС различного назначения: пассажирских, транспортных, военно-транспортных».

В рамках мартовского интервью Александр Иноземцев отметил, что проект ПД-35 находится еще в стадии глубоких научных исследований следующего цикла технологий, которые нужны в этом двигателе. «Все, что создано на базе ПД-14, тоже перейдет в ПД-35. Но этого недостаточно: если брать технологии ПД-14, то большой двигатель будет неконкурентоспособен — там есть свои нюансы, свои технологические особенности. Этот второй пакет технологий мы должны в ближайшие шесть лет полностью отработать. Задействовано огромное количество институтов — академических и отраслевых. Мы должны технологии, без которых ПД-35 будет неконкурентоспособен, освоить и продемонстрировать на опытном газогенераторе, а потом на демонстрационном двигателе. Для этого нам придется построить испытательные стенды, так как у нас в стране нет ни одного стенда на такую размерность двигателя, потому что в Советском Союзе таких двигателей никогда не создавали», — подытожил генконструктор «ОДК-Авиадвигатель».

Источник: http://www.ato.ru/content/pered-finishnoy-pryamoy

mc-21.wikidot.com

ПД-14 — главный проект российского двигателестроения — ЭкспертРУ

«ОДК-Пермские моторы» — крупнейшее предприятие авиационной промышленности, один из лидеров российского двигателестроения. В настоящее время на заводе реализуется ряд важнейших для авиационной отрасли проектов. Проект номер один — это освоение производства авиационного двигателя пятого поколения ПД-14. Он создается в широкой кооперации предприятий Объединенной двигателестроительной корпорации, головным разработчиком является АО «ОДК-Авиадвигатель», головным серийным производителем — АО «ОДК-Пермские моторы».

К серийным двигателям

В настоящее время в производстве находятся три двигателя ПД-14 — они будут поставлены в конце 2018 года корпорации «Иркут» для проведения летных испытаний. По словам управляющего директора АО «ОДК-Пермские моторы», руководителя Пермского регионального отделения Союза машиностроителей России Сергея Попова, «ПД-14 под крылом нового российского лайнера МС-21 мы должны увидеть во втором квартале 2019 года. В конце 2018 года — отгрузка, затем — проверка и отладка систем, проверка совместимости двигателя и самолета, и уже потом — первый полет».

На предприятии продолжается сертификация производства двигателей ПД-14 в соответствии с правилами Европейского агентства по безопасности полетов (EASA) часть 21 «Сертификация воздушных судов, их компонентов и комплектующих изделий, организаций по разработке и производству». В начале июня представители EASA сообщили, что одобрен один из главных документов — «Описание производственной организации», который разрабатывался специалистами АО «ОДК-ПМ» с момента подачи заявки (май 2017 года). Работа велась в режиме диалога с EASA: каждый раздел обсуждался, вносились коррективы и устранялись замечания.

По словам Сергея Антропова, директора по качеству АО «Объединенная двигателестроительная корпорация», этот документ полностью соответствует европейским авиационным правилам. В нем подробно описаны производственные мощности предприятия, система менеджмента качества при изготовлении двигателей, процедуры управления персоналом, конструкторскими данными, документацией, а также определена ответственность руководителей по каждому направлению. Следующим этапом сертификации станут аудиты, в рамках которых состоится проверка всех изложенных процедур. После устранения всех несоответствий по итогам аудитов EASA сертификация будет завершена. Ожидается, что это произойдет в конце 2020-го — начале 2021 года.

В приоритете — качественный сервис

В 2017 году на «Пермских моторах» построен уникальный стенд, благодаря адаптерной системе которого на нем возможны испытания разных типов авиационных двигателей — и ПС-90А, и ПД-14. Сейчас заканчиваются мероприятия по аттестации стенда, и этим летом здесь будет испытан первый серийный ПД-14, который предназначен для летных испытаний в составе МС-21.

Несмотря на то, что двигатель еще только готовится к «серии», потенциальные заказчики уже сейчас интересуются его возможностями, техническими и конструктивными особенностями, организацией послепродажного обслуживания. Весной этого года на Загородной испытательной станции (ЗИС) состоялась презентация программы двигателя ПД-14 для представителей Объединенной двигателестроительной корпорации, Корпорации «Иркут», авиакомпаний «Ред Вингс», «Аэрофлот», «С7», «Ижавиа», а также фирм, специализирующихся на лизинге авиатехники.

Сергей Попов, отвечая на вопросы, отметил: «Проект ПД-14, помимо создания его в железе, включает в себя важнейший элемент — обеспечение послепродажного обслуживания. Безусловно, нам предстоит огромный пласт работы — создание центра поддержки заказчика, который будет работать 24 часа в сутки, 365 дней в году, открытие сети полевых представительств, станций обслуживания двигателей по всей стране, организация ремонтного производства, обеспечение замены модулей в эксплуатации. Это и новые технологии ремонта, которые позволят значительно снизить его себестоимость и соответственно снизят затраты на эксплуатацию мотора. Сейчас прорабатывается проект открытия на заводе учебного центра, где будут представлены все типы выпускаемых нами двигателей — семейство ПС-90А, ПД-14, установки промышленного применения; здесь представители эксплуатирующих организаций смогут изучить конструкцию двигателя, получить знания, проконсультироваться по поводу особенностей эксплуатации того или иного мотора.

Мы уверены в том, что создаем качественный продукт, сопоставимый с зарубежными аналогами по своим техническим характеристикам, эксплуатационным свойствам. Очень важно не подвести эксплуатацию, обеспечить качественный сервис. И самое главное — у нас нет права на ошибку, все должно получиться с первого раза».

По итогам конференции участники высказали общее мнение о том, что выбор в пользу самолета с российским ПД-14 очевиден как с точки зрения цены двигателя, так и в части стоимости и доступности его обслуживания. Кроме того, безусловным плюсом ПД-14 является близость производителя к эксплуатирующим авиакомпаниям.

expert.ru

ПД-14 – двигатель прогресса — ОРУЖИЕ РОССИИ Информационное агентство

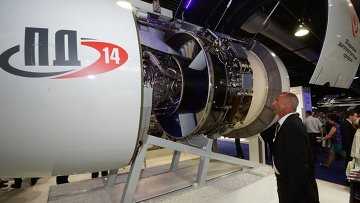

Макет двигателя ПД-14 / Фото: avid.ru

30 октября 2015 года начались испытания новейшего российского авиационного двигателя ПД-14 на летающей лаборатории Ил-76ЛЛ. Это событие исключительной важности. По достоинству оценить его значение помогут 10 любопытных фактов о турбореактивных двигателях вообще и о ПД-14 в частности.

1. Достижение человечества

Турбореактивный двигатель (ТРД) – одно из главных технических достижений человечества, которое можно поставить в один ряд с изобретением колеса, паруса, паровой машины, двигателя внутреннего сгорания, ракетного двигателя и атомного реактора. Именно благодаря ТРД наша планета вдруг стала маленькой и уютной. Любой человек может за считанные часы комфортно и безопасно добраться до самого отдаленного ее уголка.

По статистике лишь один полет из 8 млн заканчивается аварией с гибелью людей. Даже если вы будете каждый день садиться на случайный рейс, вам понадобится 21 000 лет, чтобы погибнуть в авиакатастрофе. Согласно статистике, ходить пешком во много раз опаснее, чем летать. И все это во многом благодаря потрясающей надежности современных авиадвигателей.

2. Чудо техники

А ведь ТРД – крайне сложное устройство. В наиболее трудных условиях работает его турбина. Ее важнейший элемент – лопатка, с помощью которой кинетическая энергия газового потока преобразуется в механическую энергию вращения. Одна лопатка, а их в каждой ступени авиационной турбины насчитывается около 70, развивает мощность, равную мощности двигателя автомобиля «Формулы-1», а при частоте вращения порядка 12 тыс. оборотов в минуту на нее действует центробежная сила, равная 18 тоннам, что равняется нагрузке на подвеску двухэтажного лондонского автобуса.

Схема двигателя ПД-14 / Изображение: vtbrussia.ru

Но и это еще не все. Температура газа, с которым соприкасается лопатка, почти равна половине температуры на поверхности Солнца. Эта величина на 200 °С превышает температуру плавления металла, из которого изготавливается лопатка. Представьте себе такую задачу: требуется не дать растаять кубику льда в печи, нагретой до 200 °С. Конструкторы умудряются решить проблему охлаждения лопатки с помощью внутренних воздушных каналов и специальных покрытий. Неудивительно, что одна лопатка стоит в восемь раз дороже серебра. Для создания только этой небольшой детали, которая помещается в ладони, необходимо разработать более десятка сложнейших технологий. И каждая из этих технологий оберегается как важнейшая государственная тайна.

3. Технологии ТРД важнее атомных секретов

Кроме отечественных компаний, только фирмы США (Pratt & Whitney, General Electric, Honeywell), Англии (Rolls-Royce) и Франции (Snecma) владеют технологиями полного цикла создания современных ТРД. То есть государств, производящих современные авиационные ТРД, меньше, чем стран, обладающих ядерным оружием или запускающих в космос спутники. Многолетние усилия Китая, к примеру, до сих пор так и не привели к успеху в этой области. Китайцы быстро скопировали и оснастили собственными системами российский истребитель Су-27, выпуская его под индексом J-11. Однако скопировать его двигатель АЛ-31Ф им так и не удалось, поэтому Китай до сих пор вынужден закупать этот уже давно не самый современный ТРД в России.

4. ПД-14 – первый отечественный авиадвигатель 5-го поколения

Прогресс в авиадвигателестроении характеризуется несколькими параметрами, но одним из главных считается температура газа перед турбиной. Переход к каждому новому поколению ТРД, а всего их насчитывают пять, характеризовался ростом этой температуры на 100–200 градусов. Так, температура газа у ТРД 1-го поколения, появившихся в конце 1940-х годов, не превышала 1150 °К, у 2-го поколения (1950-е гг.) этот показатель вырос до 1250 °К, в 3-м поколении (1960-е гг.) этот параметр поднялся до 1450 °К, у двигателей 4-го поколения (1970–1980 гг.) температура газа дошла до 1650 °К. Лопатки турбин двигателей 5-го поколения, первые образцы которых появились на Западе в середине 90-х, работают при температуре 1900 °К. В настоящее время в мире только 15% двигателей, находящихся в эксплуатации, относятся к 5-му поколению.

Одна лопатка авиационной турбины развивает мощность, равную мощности двигателя автомобиля «Формулы-1»

Увеличение температуры газа, а также новые конструктивные схемы, в первую очередь двухконтурность, позволили за 70 лет развития ТРД добиться впечатляющего прогресса. К примеру, отношение тяги двигателя к его массе увеличилось за это время в 5 раз и для современных моделей дошло до 10. Степень сжатия воздуха в компрессоре увеличилась в 10 раз: с 5 до 50, при этом число ступеней компрессора уменьшилось вдвое – в среднем с 20 до 10. Удельный расход топлива современных ТРД сократился вдвое по сравнению с двигателями 1-го поколения. Каждые 15 лет происходит удвоение объема пассажирских перевозок в мире при почти неизменных совокупных затратах топлива мировым парком самолетов.

ПД-14 разрабатывался для российского среднемагистрального самолета МС-21 / Фото: ПАО «ОАК»

В настоящее время в России производится единственный гражданский авиадвигатель 4-го поколения – ПС-90. Если сравнивать с ним ПД-14, то у двух двигателей схожие массы (2950 кг у базовой версии ПС-90А и 2870 кг у ПД-14), габариты (диаметр вентилятора у обоих 1,9 м), степень сжатия (35,5 и 41) и взлетная тяга (16 и 14 тс).

При этом компрессор высокого давления ПД-14 состоит из 8 ступеней, а ПС-90 – из 13 при меньшей суммарной степени сжатия. Степень двухконтурности у ПД-14 вдвое выше (4,5 у ПС-90 и 8,5 у ПД-14) при том же диаметре вентилятора. В итоге удельный расход топлива в крейсерском полете у ПД-14 упадет, по предварительным оценкам, на 15% по сравнению с существующими двигателями: до 0,53–0,54 кг/(кгс·ч) против 0,595 кг/(кгс·ч) у ПС-90.

5. ПД-14 – первый авиадвигатель, созданный в России после распада СССР

Когда Владимир Путин поздравлял российских специалистов с началом испытаний ПД-14, он сказал, что последний раз подобное событие в нашей стране произошло 29 лет назад. Скорее всего, имелось в виду 26 декабря 1986 года, когда состоялся первый полет Ил-76ЛЛ по программе испытаний ПС-90А.

Советский Союз был великой авиационной державой. В 1980-е годы в СССР работали восемь мощнейших авиадвигательных ОКБ. Зачастую фирмы конкурировали друг с другом, поскольку существовала практика давать одно и то же задание двум ОКБ. Увы, времена изменились. После развала 1990-х годов пришлось собирать все отраслевые силы, чтобы осуществить проект создания современного двигателя. Собственно, формирование в 2008 году ОДК (Объединенной двигателестроительной корпорации), со многими предприятиями которой активно сотрудничает банк ВТБ, и имело целью создание организации, способной не только сохранить компетенции страны в газотурбостроении, но и конкурировать с ведущими фирмами мира.

Головным исполнителем работ по проекту ПД-14 является ОКБ «Авиадвигатель» (Пермь), которое, кстати, разрабатывало и ПС-90. Серийное производство организуется на Пермском моторном заводе, но детали и комплектующие будут изготавливаться по всей стране. В кооперации участвуют Уфимское моторостроительное производственное объединение (УМПО), НПО «Сатурн» (Рыбинск), НПЦГ «Салют» (Москва), «Металлист-Самара» и многие другие.

6. ПД-14 – двигатель для магистрального самолета XXI века

Одним из самых удачных проектов в области гражданской авиации СССР был среднемагистральный самолет Ту-154. Выпущенный в количестве 1026 шт., он долгие годы составлял основу парка «Аэрофлота». Увы, время идет, и этот трудяга уже не отвечает современным требованиям ни по экономичности, ни по экологии (шум и вредные выбросы). Главная слабость Ту-154 – двигатели 3-го поколения Д-30КУ с высоким удельным расходом топлива (0,69 кг/(кгс·ч).

Государств, производящих современные авиационные ТРД, меньше, чем стран, обладающих ядерным оружием

Пришедший на смену Ту-154 среднемагистральный Ту-204 с двигателями 4-го поколения ПС-90 в условиях распада страны и свободного рынка не смог выдержать конкуренцию с зарубежными производителями даже в борьбе за отечественных авиаперевозчиков. Между тем сегмент среднемагистральных узкофюзеляжных самолетов, в котором господствуют Boeing-737 и Airbus 320 (только в 2015 году их было поставлено авиакомпаниям мира 986 шт.), – самый массовый, и присутствие на нем – необходимое условие сохранения отечественного гражданского самолетостроения. Таким образом, в начале 2000-х годов была выявлена острая необходимость создания конкурентоспособного ТРД нового поколения для среднемагистрального самолета на 130–170 мест. Таким самолетом должен стать МС-21 (Магистральный самолет XXI века), разрабатываемый Объединенной авиастроительной корпорацией. Задача невероятно сложная, поскольку конкуренцию с Boeing и Airbus не выдержал не только Ту-204, но и ни один другой самолет в мире. Именно под МС-21 и разрабатывается ПД-14. Удача в этом проекте будет сродни экономическому чуду, но подобные начинания – единственный способ для российской экономики слезть с нефтяной иглы.

7. ПД-14 – базовый проект для семейства двигателей

Буквы «ПД» расшифровываются как перспективный двигатель, а число 14 – тяга в тонна-силах. ПД-14 – это базовый двигатель для семейства ТРД тягой от 8 до 18 тс. Бизнес-идея проекта состоит в том, что все эти двигатели создаются на основе унифицированного газогенератора высокой степени совершенства. Газогенератор – это сердце ТРД, которое состоит из компрессора высокого давления, камеры сгорания и турбины. Именно технологии изготовления этих узлов, прежде всего так называемой горячей части, являются критическими.

30 октября 2015 года начались испытания новейшего российского авиационного двигателя ПД-14 на летающей лаборатории Ил-76ЛЛ / Фото: ОАО «Авиадвигатель»

Семейство двигателей на базе ПД-14 позволит оснастить современными силовыми установками практически все российские самолеты: от ПД-7 для ближнемагистрального «Сухой Суперджет 100» до ПД-18, который можно установить на флагман российского самолетостроения – дальнемагистральный Ил-96. На базе газогенератора ПД-14 планируется разработать вертолетный двигатель ПД-10В для замены украинского Д-136 на самом большом в мире вертолете Ми-26. Этот же двигатель можно использовать и на российско-китайском тяжелом вертолете, разработка которого уже началась. На базе газогенератора ПД-14 могут быть созданы и так необходимые России газоперекачивающие установки и газотурбинные электростанции мощностью от 8 до 16 МВт.

8. ПД-14 – это 16 критических технологий

Для ПД-14, при ведущей роли Центрального института авиационного моторостроения (ЦИАМ), головного НИИ отрасли и ОКБ «Авиадвигатель», было разработано 16 критических технологий: монокристаллические лопатки турбины высокого давления с перспективной системой охлаждения, пустотелая широкохордная лопатка вентилятора из титанового сплава, благодаря которой удалось повысить КПД вентиляторной ступени на 5% в сравнении с ПС-90, малоэмиссионная камера сгорания из интерметаллидного сплава, звукопоглощающие конструкции из композиционных материалов, керамические покрытия на деталях горячей части, полые лопатки турбины низкого давления и др.

ПД-14 и в дальнейшем будет совершенствоваться. На МАКС-2015 уже можно было увидеть созданный в ЦИАМ прототип широкохордной лопатки вентилятора из углепластика, масса которой составляет 65% от массы пустотелой титановой лопатки, применяемой сейчас. На стенде ЦИАМ можно было видеть и прототип редуктора, которым предполагается оснастить модификацию ПД-18Р. Редуктор позволит снизить обороты вентилятора, благодаря чему, не привязанный к оборотам турбины, он будет работать в более эффективном режиме. Предполагается поднять на 50 °К и температуру газа перед турбиной. Это позволит увеличить тягу ПД-18Р до 20 тс, а удельный расход топлива сократить еще на 5%.

9. ПД-14 – это 20 новых материалов

При создании ПД-14 разработчики с самого начала сделали ставку на отечественные материалы. Было ясно, что российским компаниям ни при каких условиях не предоставят доступ к новым материалам зарубежного производства. Здесь ведущую роль сыграл Всероссийский институт авиационных материалов (ВИАМ), при участии которого для ПД-14 разработано порядка 20 новых материалов.

Но создать материал – полдела. Иногда российские металлы превосходят по качеству зарубежные, но для их использования в гражданском авиадвигателе необходима сертификация по международным нормам. Иначе двигатель, как бы он ни был хорош, не допустят к полетам за пределами России. Правила тут очень строги, поскольку речь идет о безопасности людей. То же самое относится и к процессу изготовления двигателя: предприятиям отрасли требуется сертификация по нормам Европейского агентства авиационной безопасности (ЕASA). Все это заставит повысить культуру производства, а под новые технологии необходимо провести перевооружение отрасли. Сама разработка ПД-14 проходила по новой, цифровой технологии, благодаря чему уже 7-й экземпляр двигателя был собран в Перми по технологии серийного производства, в то время как раньше опытная партия изготовлялась в количестве до 35 экземпляров.

Разработка современного двигателя занимает в 1,5–2 раза больше времени, чем разработка самолета

ПД-14 должен вытащить на новый уровень всю отрасль. Да что говорить, даже летающая лаборатория Ил-76ЛЛ после нескольких лет простоя нуждалась в дооснащении оборудованием. Нашлась работа и для уникальных стендов ЦИАМ, позволяющих на земле имитировать условия полета. В целом же проект ПД-14 сохранит для России более 10 000 высококвалифицированных рабочих мест.

10. ПД-14 – первый отечественный двигатель, который напрямую конкурирует с западным аналогом

Разработка современного двигателя занимает в 1,5–2 раза больше времени, чем разработка самолета. С ситуацией, когда двигатель не успевает к началу испытаний самолета, для которого он предназначен, авиастроители сталкиваются, увы, регулярно. Вот и выкатка первого экземпляра МС-21 состоится в начале 2016 года, а испытание ПД-14 только начались. Правда, в проекте с самого начала предусматривалась альтернатива: заказчики МС-21 могут выбирать между ПД-14 и PW1400G компании Pratt & Whitney. Именно с американским двигателем МС-21 и уйдет в первый полет, и именно с ним ПД-14 предстоит конкурировать за место под крылом.

Широкохордные пустотелые титановые лопатки вентилятора – одна из критических технологий ПД-14 / Фото: Рамиль Ситдиков

По сравнению с конкурентом, ПД-14 несколько уступает в экономичности, но зато он легче, имеет заметно меньший диаметр (1,9 м против 2,1), а значит, и меньшее сопротивление. И еще одна особенность: российские специалисты сознательно пошли на некоторое упрощение конструкции. Базовый ПД-14 не использует редуктор в приводе вентилятора, а также не применяет регулируемое сопло внешнего контура, у него ниже температура газа перед турбиной, что упрощает достижение показателей надежности и ресурса. Поэтому двигатель ПД-14 дешевле и, по предварительным оценкам, потребует меньших затрат на техническое обслуживание и ремонт. Кстати, в условиях падения цен на нефть именно более низкие эксплуатационные расходы, а не экономичность становятся схемообразующим фактором и главным конкурентным преимуществом авиадвигателя. В целом прямые эксплуатационные расходы МС-21 с ПД-14 могут быть на 2,5% ниже, чем у версии с американским двигателем.

На сегодняшний день заказано 175 МС-21, из них 35 – с двигателем ПД-14.

При написании материала использовались данные сайтов ПАО «ОАК», ОАО «Авиадвигатель», РИА Новости.

МОСКВА, сайт vtbrussia.ru, раздел «Высокие технологии», Леонид Ситник
12

Оригинал

www.arms-expo.ru

Гражданская авиация РФ ждет ПД-14, военные ПД-35: какие новости

Путин расставил точки… для Запада: свои проблемы за наш счет не решите!

shaya

5 марта 2018 г. 13:26:43

Послание Владимира Путина Федеральному собранию остается темой номер один для обсуждения в российском обществе и в остальном мире. Не буду писать только про страны Евросоюза и США, ведь обращение российского президента затрагивает интересы многих своей устремленностью на защиту национальной безопасности и суверенитета России. Никакие внешние угрозы без ответа не останутся – вот основной посыл его выступления, но и про развитие страны, решение внутриполитических вопросов забывать не станем.

Западные политики почему-то решили, что все происходит на пустом месте: вот Россия была относительно спокойна, а тут такое выступление, сулящее ее геополитическим противникам (не буду пока говорить «врагам») реальные проблемы. Ошибочное представление. Ни одно важное решение не принимается одномоментно. Всегда ему предшествуют некие глубинные процессы, что и подтверждается недавними событиями.

Россия на протяжении довольно долгого времени терпеливо сносила феерические «закидоны» американцев на пару с их европейскими союзниками, призывая образумиться и перейти к равноправному сотрудничеству. Но нет, Вашингтон бредил победами в «холодной войне», европейцы свысока смотрели, полагая, что Россия повержена и унижена.

Жесткость и последовательность Путина в защите интересов России на мировой политической арене стала не просто сюрпризом, а холодным отрезвляющим душем для русофобов. Первый пинок по самолюбию американцы получили в Сирии, когда Москва откликнулась на просьбу Дамаска о помощи в борьбе с боевиками ИГИЛ. Военная операция была начата, западная коалиция во главе с США зашлась в истерике.

Не может Запад надавить на Москву и в украинском вопросе, желая ликвидировать народные республики на Донбассе и захватить контроль в Черноморском регионе. И вот новость дня: «Газпром» разрывает контракты с «Нафтогазом». Пожалуй, все видели сообщения в СМИ и в социальных сетях по этому поводу. Украине в результате пришлось закупить газ в Евросоюзе по завышенной цене. Такова плата за ненависть к России и предательство.

Но все это, включая сообщения Путина о военных технологиях и новейшем российском вооружении, является частью общей стратегии Кремля, призванной донести до Запада одну лишь мысль: не трогайте нас и будете жить спокойно. За счет России не получится решить свои проблемы…

Мы помним и про новую американскую стратегию, и про военные базы НАТО близ российских границ, и про размещение ПРО США, и о том, как ведется со стороны американцев подготовка вооруженных сил Европы к использованию тактического ядерного оружия против нашей страны.

На Западе, может, и не заметили, но россияне давно прозрели, осознав, какую опасность нам несут «партнеры», помешанные на мировом лидерстве и ликвидации российской независимости. Владимир Путин нам об этом напомнил: мир завис в опасной ситуации. Иллюзии кончились. Пора бы вновь напомнить о том, что ради защиты России президент отдаст приказ о применении любого оружия, включая ядерное. Западу будет гарантировано взаимное уничтожение, так что европейцам пора бы задуматься…

Отбросим в сторону обвинения России в милитаризме и агрессии. Достаточно включить мозги и оценить военные бюджеты наших стран и те действия, которые были произведены за последнее время. Не Россия приближается к границам США, вводит санкции против ЕС, спонсирует террористов и пытается привнести хаос в международные отношения, чтобы подорвать систему глобальной безопасности и стабильность.

Мир оказался в сложной ситуации: мир или война. Внешних угроз меньше не становится, что требует консолидации усилий мирового сообщества, а не продолжения провокаций и попыток померяться мускулами. Путин не просто прочитал послание для россиян, но уверил их в том, что вооруженные силы страны обеспечат им защиту. Мы готовы к любому развитию событий. Посыл понятный, ясно выраженный, не требующий уточнений. Особо непонятливые читайте вновь: «Даже не надейтесь на решение за наш счет».

Источник

aviator.guru

ОДК: индийские заказчики заинтересовались двигателем ПД-14

БАНГАЛОР (Индия), 14 фев — РИА Новости. Индийские заказчики проявляют интерес к российскому двигателю ПД-14, на основе которого может быть создано семейство силовых установок для самолетов различного класса, сообщили РИА Новости в пресс-службе Объединенной двигателестроительной корпорации (ОДК).

Рогозин: двигатель на базе ПД-14 улучшит эффективность российских лайнеровМеждународная авиационно-космическая выставка AeroIndia-2017 проходит с 14 по 18 февраля на авиабазе ВВС Индии в городе Бангалор. Российские предприятия представляют на авиасалоне более 400 образцов техники военного назначения.

«ОДК продвигает за рубежом двигатель ПД-14, во-первых, в качестве силовой установки российского авиалайнера МС-21, во-вторых, как базовый двигатель для целого семейства двигателей, которые могут быть разработаны на его основе. ОДК готова предложить индийским партнерам сотрудничество по разработке на базе ПД-14 двигателя для авиалайнеров и транспортных самолетов различного класса. Ряд индийских заказчиков уже проявляет интерес к двигателю ПД-14», — сказал официальный представитель ОДК.

По его словам, корпорация уже сейчас ведет переговоры с потенциальными покупателями самолета МС-21 о возможности поставки этих авиалайнеров с двигателями ПД-14.

«Мы проводим презентации нашего продукта для представителей авиакомпаний из стран СНГ, Азии, Латинской Америки и Африки, которые являются целевыми зарубежными рынками», — отметил собеседник агентства.

Испытания авиационного двигателя ПД-14 пройдут до конца 2017 годаПД-14 — базовый турбореактивный двухконтурный двигатель, который создается ОДК для российского авиалайнера МС-21 с применением новейших технологий и материалов, в том числе композитных. В 2015 году стартовали летные испытания ПД-14.

Удельный расход топлива у ПД-14 на 12–16% ниже, чем у зарубежных аналогов, а стоимость жизненного цикла ниже на 15-20%. Благодаря этому эксплуатация двигателя обойдется в целом на 14–17% дешевле.

ria.ru

«ПД-14 – двигатель прогресса» в блоге «Авиация»

1.Достижение человечества

Турбореактивный двигатель (ТРД) — одно из главных технических достижений человечества, которое можно поставить в один ряд с изобретением колеса, паруса, паровой машины, двигателя внутреннего сгорания, ракетного двигателя и атомного реактора. Именно благодаря ТРД наша планета вдруг стала маленькой и уютной. Любой человек может за считанные часы комфортно и безопасно добраться до самого отдаленного ее уголка.

2.Чудо техники

А ведь ТРД — крайне сложное устройство. В наиболее трудных условиях работает его турбина. Ее важнейший элемент — лопатка, с помощью которой кинетическая энергия газового потока преобразуется в механическую энергию вращения. Одна лопатка, а их в каждой ступени авиационной турбины насчитывается около 70, развивает мощность, равную мощности двигателя автомобиля «Формулы-1», а при частоте вращения порядка 12 тыс. оборотов в минуту на нее действует центробежная сила, равная 18 тоннам, что равняется нагрузке на подвеску двухэтажного лондонского автобуса.

Но и это еще не все. Температура газа, с которым соприкасается лопатка, почти равна половине температуры на поверхности Солнца. Эта величина на 200 °C превышает температуру плавления металла, из которого изготавливается лопатка. Представьте себе такую задачу: требуется не дать растаять кубику льда в печи, нагретой до 200 °C. Конструкторы умудряются решить проблему охлаждения лопатки с помощью внутренних воздушных каналов и специальных покрытий. Неудивительно, что одна лопатка стоит в восемь раз дороже серебра. Для создания только этой небольшой детали, которая помещается в ладони, необходимо разработать более десятка сложнейших технологий. И каждая из этих технологий оберегается как важнейшая государственная тайна.

3.Технологии ТРД важнее атомных секретов

4.ПД-14 — первый отечественный авиадвигатель 5-го поколения

Прогресс в авиадвигателестроении характеризуется несколькими параметрами, но одним из главных считается температура газа перед турбиной. Переход к каждому новому поколению ТРД, а всего их насчитывают пять, характеризовался ростом этой температуры на 100-200 градусов. Так, температура газа у ТРД 1-го поколения, появившихся в конце 1940-х годов, не превышала 1150 °К, у 2-го поколения (1950-е гг.) этот показатель вырос до 1250 °К, в 3-м поколении (1960-е гг.) этот параметр поднялся до 1450 °К, у двигателей 4-го поколения (1970-1980 гг.) температура газа дошла до 1650 °К. Лопатки турбин двигателей 5-го поколения, первые образцы которых появились на Западе в середине 90-х, работают при температуре 1900 °К. В настоящее время в мире только 15% двигателей, находящихся в эксплуатации, относятся к 5-му поколению.

Одна лопатка авиационной турбины развивает мощность, равную мощности двигателя автомобиля «Формулы-1»

Увеличение температуры газа, а также новые конструктивные схемы, в первую очередь двухконтурность, позволили за 70 лет развития ТРД добиться впечатляющего прогресса. К примеру, отношение тяги двигателя к его массе увеличилось за это время в 5 раз и для современных моделей дошло до 10. Степень сжатия воздуха в компрессоре увеличилась в 10 раз: с 5 до 50, при этом число ступеней компрессора уменьшилось вдвое — в среднем с 20 до 10. Удельный расход топлива современных ТРД сократился вдвое по сравнению с двигателями 1-го поколения. Каждые 15 лет происходит удвоение объема пассажирских перевозок в мире при почти неизменных совокупных затратах топлива мировым парком самолетов.

В настоящее время в России производится единственный гражданский авиадвигатель 4-го поколения — ПС-90. Если сравнивать с ним ПД-14, то у двух двигателей схожие массы (2950 кг у базовой версии ПС-90А и 2870 кг у ПД-14), габариты (диаметр вентилятора у обоих 1,9 м), степень сжатия (35,5 и 41) и взлетная тяга (16 и 14 тс).

При этом компрессор высокого давления ПД-14 состоит из 8 ступеней, а ПС-90 — из 13 при меньшей суммарной степени сжатия. Степень двухконтурности у ПД-14 вдвое выше (4,5 у ПС-90 и 8,5 у ПД-14) при том же диаметре вентилятора. В итоге удельный расход топлива в крейсерском полете у ПД-14 упадет, по предварительным оценкам, на 15% по сравнению с существующими двигателями: до 0,53-0,54 кг/(кгс·ч) против 0,595 кг/(кгс·ч) у ПС-90.

5.ПД-14 — первый авиадвигатель, созданный в России после распада СССР

6.ПД-14 — двигатель для магистрального самолета XXI века

Одним из самых удачных проектов в области гражданской авиации СССР был среднемагистральный самолет Ту-154. Выпущенный в количестве 1026 шт., он долгие годы составлял основу парка «Аэрофлота». Увы, время идет, и этот трудяга уже не отвечает современным требованиям ни по экономичности, ни по экологии (шум и вредные выбросы). Главная слабость Ту-154 — двигатели 3-го поколения Д-30КУ с высоким удельным расходом топлива (0,69 кг/(кгс·ч).

Государств, производящих современные авиационные ТРД, меньше, чем стран, обладающих ядерным оружием

Пришедший на смену Ту-154 среднемагистральный Ту-204 с двигателями 4-го поколения ПС-90 в условиях распада страны и свободного рынка не смог выдержать конкуренцию с зарубежными производителями даже в борьбе за отечественных авиаперевозчиков. Между тем сегмент среднемагистральных узкофюзеляжных самолетов, в котором господствуют Boeing-737 и Airbus 320 (только в 2015 году их было поставлено авиакомпаниям мира 986 шт.), — самый массовый, и присутствие на нем — необходимое условие сохранения отечественного гражданского самолетостроения. Таким образом, в начале 2000-х годов была выявлена острая необходимость создания конкурентоспособного ТРД нового поколения для среднемагистрального самолета на 130-170 мест. Таким самолетом должен стать МС-21 (Магистральный самолет XXI века), разрабатываемый Объединенной авиастроительной корпорацией. Задача невероятно сложная, поскольку конкуренцию с Boeing и Airbus не выдержал не только Ту-204, но и ни один другой самолет в мире. Именно под МС-21 и разрабатывается ПД-14. Удача в этом проекте будет сродни экономическому чуду, но подобные начинания — единственный способ для российской экономики слезть с нефтяной иглы.

7.ПД-14 — базовый проект для семейства двигателей

Буквы «ПД» расшифровываются как перспективный двигатель, а число 14 — тяга в тонна-силах. ПД-14 — это базовый двигатель для семейства ТРД тягой от 8 до 18 тс. Бизнес-идея проекта состоит в том, что все эти двигатели создаются на основе унифицированного газогенератора высокой степени совершенства. Газогенератор — это сердце ТРД, которое состоит из компрессора высокого давления, камеры сгорания и турбины. Именно технологии изготовления этих узлов, прежде всего так называемой горячей части, являются критическими.

Семейство двигателей на базе ПД-14 позволит оснастить современными силовыми установками практически все российские самолеты: от ПД-7 для ближнемагистрального «Сухой Суперджет 100» до ПД-18, который можно установить на флагман российского самолетостроения — дальнемагистральный Ил-96. На базе газогенератора ПД-14 планируется разработать вертолетный двигатель ПД-10 В для замены украинского Д-136 на самом большом в мире вертолете Ми-26. Этот же двигатель можно использовать и на российско-китайском тяжелом вертолете, разработка которого уже началась. На базе газогенератора ПД-14 могут быть созданы и так необходимые России газоперекачивающие установки и газотурбинные электростанции мощностью от 8 до 16 МВт.

8.ПД-14 — это 16 критических технологий

Для ПД-14, при ведущей роли Центрального института авиационного моторостроения (ЦИАМ), головного НИИ отрасли и ОКБ «Авиадвигатель», было разработано 16 критических технологий: монокристаллические лопатки турбины высокого давления с перспективной системой охлаждения, работоспособные при температуре газа до 2000 °К, пустотелая широкохордная лопатка вентилятора из титанового сплава, благодаря которой удалось повысить КПД вентиляторной ступени на 5% в сравнении с ПС-90, малоэмиссионная камера сгорания из интерметаллидного сплава, звукопоглощающие конструкции из композиционных материалов, керамические покрытия на деталях горячей части, полые лопатки турбины низкого давления и др.

9.ПД-14 — это 20 новых материалов

Но создать материал — полдела. Иногда российские металлы превосходят по качеству зарубежные, но для их использования в гражданском авиадвигателе необходима сертификация по международным нормам. Иначе двигатель, как бы он ни был хорош, не допустят к полетам за пределами России. Правила тут очень строги, поскольку речь идет о безопасности людей. То же самое относится и к процессу изготовления двигателя: предприятиям отрасли требуется сертификация по нормам Европейского агентства авиационной безопасности (ЕASA). Все это заставит повысить культуру производства, а под новые технологии необходимо провести перевооружение отрасли. Сама разработка ПД-14 проходила по новой, цифровой технологии, благодаря чему уже 7-й экземпляр двигателя был собран в Перми по технологии серийного производства, в то время как раньше опытная партия изготовлялась в количестве до 35 экземпляров.

Разработка современного двигателя занимает в 1,5-2 раза больше времени, чем разработка самолета

10.ПД-14 — первый отечественный двигатель, который напрямую конкурирует с западным аналогом

Разработка современного двигателя занимает в 1,5-2 раза больше времени, чем разработка самолета. С ситуацией, когда двигатель не успевает к началу испытаний самолета, для которого он предназначен, авиастроители сталкиваются, увы, регулярно. Вот и выкатка первого экземпляра МС-21 состоится в начале 2016 года, а испытание ПД-14 только начались. Правда, в проекте с самого начала предусматривалась альтернатива: заказчики МС-21 могут выбирать между ПД-14 и PW1400G компании Pratt & Whitney. Именно с американским двигателем МС-21 и уйдет в первый полет, и именно с ним ПД-14 предстоит конкурировать за место под крылом.

На сегодняшний день заказано 175 МС-21, из них 35 — с двигателем ПД-14.

Текст: Леонид Ситник

Фото: ПАО «ОАК», ОАО «Авиадвигатель», РИА Новости

sdelanounas.ru

ПД-14 — главный проект российского двигателестроения

13 Jun 2018 14:11 «ОДК-Пермские моторы» — крупнейшее предприятие авиационной промышленности, один из лидеров российского двигателестроения. В настоящее время на заводе реализуется ряд важнейших для авиационной отрасли проектов. Проект номер один — это освоение производства авиационного двигателя пятого поколения ПД-14. Он создается в широкой кооперации предприятий Объединенной двигателестроительной корпорации, головным разработчиком является АО «ОДК-Авиадвигатель», головным серийным производителем — АО «ОДК-Пермские моторы».

К серийным двигателям

В приоритете — качественный сервис

Источник: https://www.aviaport.ru/digest/2018/06/13/543913.html
