«Панцирь-С 1». Зенитный ракетно-пушечный комплекс (ЗРПК) «Панцирь-С1»

Наша страна уже давно приобрела славу «кузницы оружия». Впрочем, как еще можно относиться к государству, в котором создан знаменитый АК-47, танк-долгожитель Т-54 и прочие шедевры? А потому неудивительно, что новый комплекс «Панцирь-С 1» уже который год подряд испытывает все возрастающий интерес со стороны зарубежных заказчиков.

Основные исторические сведения

Впервые концепт нового вооружения был представлен сравнительно недавно, в начале 1994 года. Всего лишь через год после демонстрации макета на выставке в Жуковском был продемонстрирован действующий прототип этой техники. Тогда многие эксперты едва ли не единогласно сошлись во мнении, что «Панцирь-С 1» является настоящим прорывом в области сухопутных средств ПВО.

История создания этого типа вооружения во многом феноменальна. Разработка нового ЗРПК была заказана тульскому КБ еще в далеком 1990 году, до развала СССР. Изначально работы были сверхсекретными, проводились под кодовым именем «Роман». Предполагалось, что новая техника будет предназначена для эффективной защиты комплексов ЗРК С-300 и основных радиолокационных станций ПВО на огромных границах страны.

Впоследствии от столь узкой специализации отказались, после чего комплекс был передан также сухопутным войскам, которым он был крайне необходим для надежного прикрытия колонн военной техники на марше, заблаговременного уничтожения некоторых типов бронетехники вероятного противника. Тогда же была заказана и версия для флота (она была создана, эффективно эксплуатируется сегодня). Во многом успех комплекса объясняется тем, что создавался он на базе знаменитой 2К22 «Тунгуска».

Следует заметить, что первоначально эта военная техника (фото есть в материале) показала себя далеко не с самой лучшей стороны. На испытаниях выяснилось, что невозможно поразить цель на дистанции даже нескольких километров, то есть радиолокационные системы крайне неудовлетворительно справляются со своими функциями. Кроме того, у военных были многочисленные нарекания, связанные с низкой надежностью многих систем установки.

Спасители из ОАЭ

Наверняка не стоит напоминать, какая в те годы сложилась обстановка в стране. С деньгами для оборонной промышленности было так плохо, что программа «Роман» оказалась полностью свернутой, дополнительных разработок не велось. Но все при этом понимали, что такая техника нужна, причем срочно. Откуда же взять деньги?

Как ни странно, но положение исправили «заклятые друзья» из ОАЭ. Они заключили невероятно выгодный инвестиционный контракт. И это при том, что нормальный зенитный ракетно-пушечный комплекс существовал на ту пору исключительно в мечтах разработчиков! Как бы там ни было, но полученные деньги были использованы по назначению: разработки техники продолжились форсированными темпами, в ходе работ были устранены многие недоделки и откровенные технические просчеты.

Тогда же была высказана идея, что неплохо было бы создать комплекс и на гусеничном шасси. Для этой цели использовали всю ту же «Тунгуску». Кроме того, арабы высказали пожелания, чтобы колесный вариант базировался на немецком MAN. Связано это с тем, что с данной компанией у них заключено множество договоров, поэтому с запасными частями для такой техники проблем не будет.

Впрочем, заключению договора очень противились американские союзники арабов. Чистый бизнес: более 40% рынка вооружений в ОАЭ на сегодняшний день принадлежит именно компаниям из штатов, а они крайне не любят терять деньги из-за более успешных конкурентов.

В 2006 году несколько комплексов аналогичной разработки были проданы в Сирию. Существуют сведения, что часть из них в свое время сирийское правительство отправило в Иран, однако Тегеран с жаром опровергает любые намеки на это.

Основные отличия от прочих комплексов

В отличие от других аналогичных комплексов, которые стоят на вооружении отечественной армии, данная техника была изначально смонтирована на шасси высокой проходимости с колесной формулой 8х8. Это обстоятельство позволяет использовать «Панцирь» там, куда подобные комплексы своим ходом вообще добраться не смогут. Как же смогли достичь столь выдающихся характеристик?

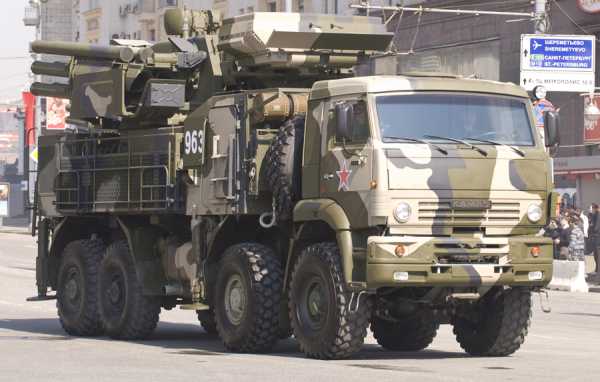

Для этого в качестве основы был выбран автомобиль «Урал-5323.4», на который установили двигатель КамАЗ-7406. Двигатель подвергся некоторой модернизации, в результате которой его мощность удалось увеличить до 260 лошадиных сил. Для чего же конструкторы использовали колесное шасси, хотя общеизвестно, что проходимость гусеничной техники куда выше? Все просто: так как основное предназначение «Панцирь-С 1» — защита колонн техники на марше и прикрытие тылов, этих комплексов нужно много.

В этих обстоятельствах было бы странно делать дорогую технику. А уж то обстоятельство, что гусеничные тягачи именно к такой категории и принадлежат, сомнений ни у кого не вызывает. Кроме того, такая техника потребляет прорву топлива, что опять-таки недопустимо для комплекса, который должен своим ходом следовать за колоннами сопровождаемой им техники.

Основные особенности «Панциря»

Конечно, это можно посчитать громкой рекламой производителя, но «Панцирь-С 1» действительно может «приземлить» любой самолет или вертолет, баллистическую ракету или авиационную бомбу с «умным» наведением, которые стоят на вооружении вероятного противника. Так как данный комплекс предназначается еще и для ликвидации наземных целей, это делает его действительно универсальным типом вооружения.

Кто был конструктором комплекса?

Опять-таки, как бы претенциозно это ни звучало, такого сочетания зенитного и пушечного вооружения не имеет более ни один аналогичный комплекс в мире. Создателем этой техники является выдающийся отечественный конструктор Аркадий Шипунов. Он еще раз подтвердил, что военная техника российской армии является одной из самых совершенных в мире.

Для каких целей создавался «Панцирь»?

Главной задачей этого типа вооружения является защита военных и гражданских объектов от атак с воздуха на передовых рубежах обороны. Чем же отличается российская военная техника от своих зарубежных аналогов? Основным ее отличительным качеством является возможность ведения быстрого огня прямо на ходу. Нетрудно представить, какие перспективы это открывает: при сопровождении колонны бронетехники у военных нет нужды останавливаться для отражения внезапной атаки с воздуха или земли.

Основной комплекс вооружения

Чем же оснащен ЗРПК «Панцирь-С 1»? О, его комплект вооружения вызывает невольное уважение даже у военных специалистов блока НАТО.

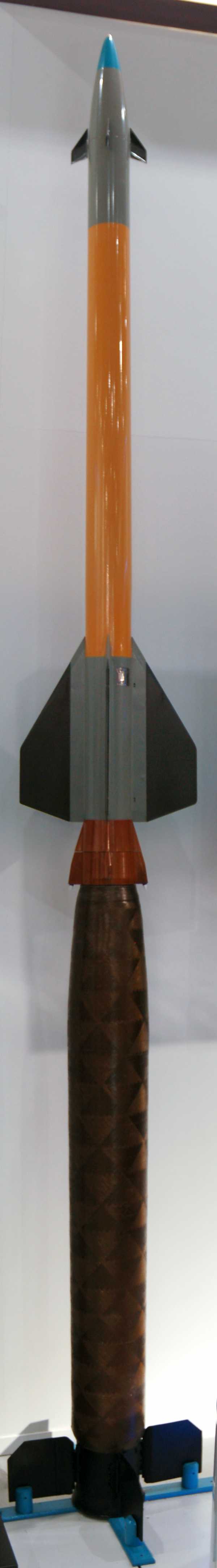

Основным вооружением комплекса является дюжина ракет ЗУР 57Э6, которые по компоновке и своему внешнему виду сильно схожи с аналогичными выстрелами 9M311 «Тунгуска». Основная оболочка ракет является бикалиберной (то есть она сконструирована из двух ступеней). Силовая установка расположена во второй ступени, которая во время полета отделяется: такое решение позволило обеспечить большую скорость.

На стартовом отрезке ракета обладает предельно высокими скоростями движения. Вообще, ЗРПК «Панцирь-С 1» может прицельно уничтожить цель на дальности до 12 километров. Что же касается ликвидации воздушных целей, то их ракета может настичь на высоте вплоть до восьми километров. Головная часть содержит в себе целый набор из поражающих элементов в форме стержня, общая масса которых составляет 20 килограмм.

Для маневрирования в воздухе используется воздушно-динамический руль. Сообщается, что комплекс может одновременно наводиться на три воздушных цели, сопровождать и (при необходимости) уничтожать их.

Артиллерийское вооружение

Что же касается артиллерийского вооружения ЗРПК «Панцирь-С 1», то оно не менее впечатляющее. В основе лежат две 30-мм пушки 2А72. Как и во многих других случаях, орудия выбраны одноствольные. Для них производятся два типа снарядов: бронебойные и осколочно-фугасные (в том числе и зажигательного типа), причем подача выстрелов производится по селективному принципу, из двух патронных лент одновременно. Как и прочая российская военная техника, все элементы системы отличаются повышенной надежностью и ремонтопригодностью, они крайне редко выходят из строя.

Конструкция главного боевого модуля

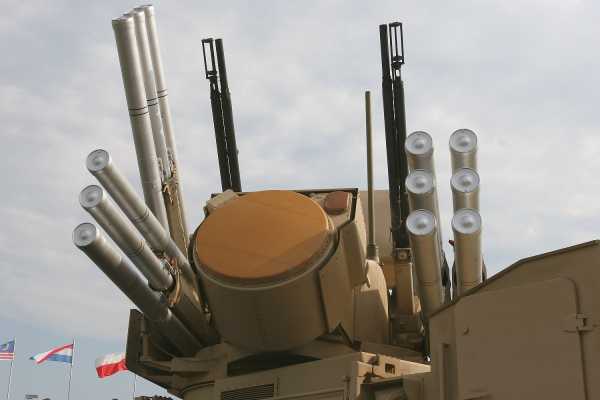

Основной модуль располагается на крыше несущего шасси. В его состав входит следующее вооружение: сперва идут пусковые контейнеры ЗУР, расположенные в виде двух блоков по шесть ракет в каждом. Сбоку от них смонтировано артиллерийское вооружение. Имеется радиолокационная станция, которая предназначена для обнаружения и ведения цели, а также отдельная система для наведения ракетного вооружения. Разумеется, оборудован зенитно-ракетный комплекс качественной СУО (системой управления огнем).

В рабочем пространстве кузова, смонтированного на шасси, имеются также (что логично) рабочие места для операторов комплекса, которые отвечают за его обслуживание и сопровождение.

Рекламации от разработчика

Согласно утверждениям разработчиков, этот зенитно-ракетный комплекс обладает совершенно уникальной возможностью ведения огня из всех имеющихся на борту комплексов вооружения, причем в нескольких направлениях сразу. «Панцирь» может своевременно обнаруживать и ликвидировать боевые самолеты и вертолеты противника до начала применения ими собственных комплексов бортового вооружения, а также управляемые ракеты различных классов. Не исключена стрельба по легкой бронетехнике и скоплениям живой силы врага.

Основные достоинства системы управления огнем

Так как ЗРПК «Панцирь» должен обеспечивать эффективную защиту тылов и собственной военной техники в любых условиях, его система управления огнем характеризуется высокой устойчивостью к различным помехам. Столь высокие характеристики были достигнуты благодаря объединению оптико-электронных и радиолокационных систем в единый «конгломерат», работающий в инфракрасном, дециметровом и сантиметровом, сантиметровом и миллиметровом диапазонах.

В стандартном радиолокационном режиме ЗРПК «Панцирь» может в любое время дать залп из двух ракет по обнаруженной системами цели. Нужно особенно отметить тот факт, что аппаратура слежения не только отличается выдающейся надежностью, но и может одновременно сопровождать сразу два десятка целей. Точность целевых указаний составляет 0,4 градуса по азимуту. По углу этот показатель составляет 0,7 градуса. Если же говорить о точности в обычных метрических единицах, то минимальная дальность обнаружения цели составляет всего-навсего 50 метров.

Система при необходимости может в полностью автоматическом режиме не только обнаруживать цели, но и давать исчерпывающую информацию по ее характеристикам и скорости движения. Кроме того, в автономном же режиме данная военная техника (фото которой есть в статье) может выбрать наиболее подходящий ситуации тип вооружения и самостоятельно назначить требуемый режим ведения огня.

Некоторые нововведения

Нужно подчеркнуть, что в 2005 году тульские мастера провели немалую работу по совершенствованию комплекса, в результате чего данная военная техника российской армии стала еще надежнее и совершеннее. В области бортовых электронных систем была проведена настолько серьезная работа, что современный «Панцирь» во многом является принципиально иной техникой.

Сегодня ракетные войска, техника которых постоянно модернизируется, получают новые «Панцири». Их отличительной характеристикой является автоматическое распределение функций: если несколько установок объединяются в батарею, то одна из машин автоматически становится командирской. Ее компьютер анализирует основные данные, после чего передает их своим «подчиненным».

Сделано это для возможно эффективного и быстрого обнаружения и уничтожения выявленных целей. Командный центр способен в автоматическом режиме не только распределять цели между машинами в батарее, но и делать это максимально эффективно. Проще говоря, приказание на открытие огня выдается той машине, которая располагается в наиболее эффективной и выгодной тактической позиции.

«Конструктор»

Данная военная ракетная техника некоторыми специалистами называется «конструкторами», причем в этом они абсолютно правы. Дело в том, что «Панцирь» построен по блочной схеме, причем его части в любой момент могут быть заменены на более подходящие ситуации образцы. Несложно себе представить, насколько такая универсальность может быть полезна в реальных боевых условиях. Предположим, что в управляющий модуль попал осколок: если бы речь шла о старой технике, то пришлось бы ждать ремонтную бригаду.

В случае же с «Панцирем» его экипаж может заменить поврежденный модуль самостоятельно, не затрачивая на это слишком много времени. Таким образом, «Панцирь С 1», фото которого есть в статье, можно в кратчайшие сроки вернуть в состояние полной боевой готовности.

Конечно же, блочная конструкция крайне хороша и в плане дальнейшей модификации. Отныне нет нужды передавать весь комплекс на ремонтное предприятие: блок, который устарел, можно заменить обновленной моделью прямо в полевых условиях. Делается все в максимально короткое время, причем в большинстве случаев с данной операцией можно справиться силами одного только экипажа.

Как и прочее российское оружие и военная техника, «Панцирь» стоит на вооружении не только нашей страны, но и многих стран Ближнего Востока. Следует заметить, что год от года интерес к этой разработке потенциальных покупателей только возрастает. В настоящее время испытание проходит полярная модификация «Панциря», которая предназначена для защиты российских арктических баз.

fb.ru

Панцирь-С1 — WiKi

У этого термина существуют и другие значения, см. Панцирь.

Панцирь-С1 (индекс ГРАУ — 96К6, на этапе разработки имел словесное название «Тунгуска-3»,[6] по кодификации НАТО — SA-22 Greyhound (с англ. — «борзая»)) — российский самоходный зенитный ракетно-пушечный комплекс (ЗРПК) наземного и морского базирования.

«Панцирь-С1»

Основные характеристики
Тип: зенитный ракетно-пушечный комплекс
Производитель: КБП (Тула)
Состояние: На вооружении
Годы эксплуатации: 2008 — нынешнее время
Экипаж: 3 человека
Масса комплекса:
до 30 тонн (зависит от шасси)
Время развёртывания: < 5 минут
Время реакции: 4–6 с
Боезапас: 12 ракет 57Э6-Е, 1400 снарядов
Характеристики системы обнаружения
РЛС: 1РС1-1Е и 1РС2
Тип РЛС: Двухдиапазонная трёхкоординатная
Тип антенны: ФАР
Диапазон: см/мм (канал сопровождения) и см (канал обнаружения)[1]
Азимут обзора (обнаружение/сопровождение): (от 0 до 82)[2]/45 градусов (360 за счёт механического поворота)
Угол места обзора (обнаружение/сопровождение): (от 0 до 82)[2]/45 градусов
Дальность (ЭПР 2 м²) (обнаружение/сопровождение): 36/30 км[3]
Оптико-электронная система сопровождения: есть
Поле зрения: 1,8 × 2,7 градуса
Режимы: автоматический/ручной
Дальность: 18 км
Ракетное вооружение (57Э6Е)
Тип: двухступенчатая сверхзвуковая твердотопливная
Наведение: радиокомандное
Скорость (максимальная / средняя на дистанции 18 км): 1300/700 м/с[4]
Максимальная скорость цели: 1000 м/с
Дальность до цели: 1,2 км — 20 км
Высотность цели: 15 м — 15 км
Длина: 3,2 м
Калибр: 170/90 мм[5]
Масса (без/с ТПК): 74,5/94 кг
Тип БЧ: стержневая
Масса БЧ: 20 кг
Масса ВВ БЧ: 5,5 кг
Пушечное вооружение (2А38М)
Тип: спаренный зенитный автомат
Калибр: 30 мм
Эффективная максимальная дальность стрельбы: 4 км
Суммарная скорострельность: 5000 выстр./мин
Живучесть ствола: > 8000 выстрелов
Тип боеприпасов: бронебойно-зажигательные
Начальная скорость пули: 960 м/с
Масса патрона: 842 г
Масса снаряда: 389 г
Изображения на Викискладе

Комплекс был разработан рядом структур оборонно-промышленного комплекса СССР и России во главе с Конструкторским бюро приборостроения. Предназначен для ближнего прикрытия гражданских и военных объектов (в том числе комплексов ПВО большой дальности) от всех современных и перспективных средств воздушного нападения. Также может осуществлять защиту обороняемого объекта от наземных и надводных угроз

[7].

Работы по созданию комплекса были завершены в 1994 году, впервые он был продемонстрирован на МАКС-1995. С того времени комплекс был значительно модернизирован, последняя известная модификация демонстрировалась на МАКС-2007. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии[8].
В 2015 году принят на вооружение новый комплекс «Панцирь-С2» с улучшенными характеристиками.[9][10] В 2016 году закончена разработка модификации комплекса «Панцирь-СМ» в котором, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км.[11]

«Панцирь-С1» представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колесном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведётся двумя или тремя операторами. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с инфракрасным и радиолокационным слежением. Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника

[20].

Особенность комплекса «Панцирь-С1» состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающей непрерывную зону перехвата цели по высоте (минимальная) от 0 м и по дальности (минимальная) от 200 м. Досягаемость по высоте 15 км, по дальности 20 км[21], даже без внешней поддержки.

Время реакции комплекса 4-6 секунд; 1,5 секунды между пусками ракет как и захватами целей системой. Количество одновременно обстреливаемых целей в ±45° — четыре[22]. В ±90° — две[22]. Максимальная скорость захвата равна 10 целям в минуту.

Наименьшая ЭПР для комплекса 2-3 см²[23]. Это позволяет фиксировать малоразмерные разведывательные БПЛА ближнего действия.

В 2014 году в рамках учений подтверждена возможность уничтожать комплексом, работающим в движении, цель со скоростью 1000 м/с[24].

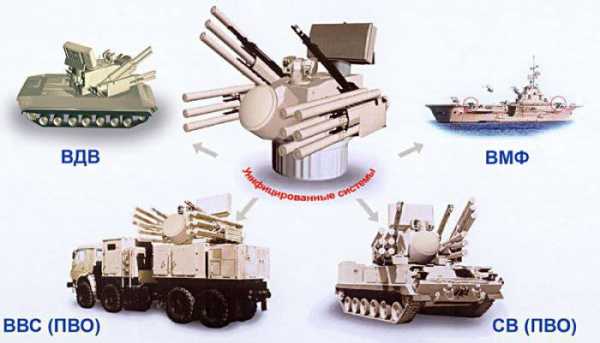

Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном[20].

Стоимость

По данным известных контрактов, цена одного ЗРПК «Панцирь-С1» при экспортных поставках составляет от 13,15[2] до 14,67[25] миллионов долларов США.

Существует упрощенная и удешевлённая версия «Панцирь-С1» для экспорта, которая содержит только оптико-электронную систему управления огнём.

Работа комплекса

До 6 машин «Панцирь-С1» могут совместно работать через цифровую сеть связи в различных режимах.

  • Одиночные боевые действия: все действия, начиная от обнаружения цели до её перехвата, полностью выполняются единственным комплексом без привлечения других средств.
  • Боевые действия в составе батареи: один «Панцирь-С1» работает как боевая машина и одновременно как командный пункт. От 3 до 5 «Панцирей» могут быть подключены к нему и получать целеуказания для последующего выполнения задачи.
  • Боевые действия с командным пунктом: командный пункт посылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
  • Боевые действия в составе батареи с командным пунктом и РЛС раннего предупреждения (собственная РЛС раннего предупреждения высокомобильная 1РЛ123[26][27]): командный пункт получает воздушную обстановку от РЛС раннего предупреждения и отсылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
  • Может работать в автоматическом режиме как в отдельной боевой единице, так и в составе подразделения — до 6 машин в батарее[22].

Локационная система

3 локатора:

  • Радар раннего обнаружения и целеуказания типа ФАР (дм-диапазон), по азимуту 360[2] град, по вертикали согласно применяемому режиму.
  • Радары сопровождения и наведения: поле зрения (см-диапазон)[28] — горизонталь 0–60° или 26–82° (2 режима)[2]. Миллиметровый диапазон совместно. По азимуту ± 45° и за счёт вращения круговой обзор.
  • Поле зрения пассивного оптического локатора в составе радаров сопровождения и наведения 1,8 × 2,7 град.[29]. Вертикаль — от −5 до +82 град с учётом движения радаром. Скорость наведения максимальная — не менее 100 град/с.

Система обнаружения, сопровождения и управления огнём

  «Панцирь-С1» (в центре радар сопровождения целей) — две двуствольные зенитные пушки и 12 ракет земля-воздух, готовых к запуску

Система управления огнём комплекса «Панцирь-С1» включает РЛС (на основе ФАР) обнаружения и РЛС сопровождения. Эти радары сопровождают как цели, так и ракеты земля-воздух, запускаемые комплексом.

Радиолокационная станция 1РС1-1Е обнаружения целей дм-диапазона создана в ВНИИРТ. Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32-36 км[30]. Наибольшая дальность обнаружения 80 км[31].

Кроме радара, система управления огнём также содержит оптико-электронный комплекс с длинноволновым приёмником излучения (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Вся система может работать полностью автоматически.

РЛС 1РС2-Е «Шлем». Основа станции — двухдиапазонная РЛС (см+мм), обеспечивающая работу ЗРПК (в том числе и в движении) по широкому классу целей — самолётам, вертолётам (в том числе находящимся в режиме «висения»), дистанционно-пилотируемым летательным аппаратам (ДПЛА), высокоточному оружию, подвижным наземным объектам

[32]. Локатор миллиметрового диапазона обеспечивает обнаружение и поражение целей с ЭПР 0,1 м² на дальности 20 км.[33] Захват цели с ЭПР 2 м² обеспечивается всей РЛС на дальности 30 км.[34] Наибольшая дальность 36 км.[31]

ОЭС служит и для обнаружения целей и для их сопровождения и наведения ракет в оптическом и тепловом диапазоне частот. ОЭС сопровождает цель, используя ИК-диапазон 3-5 мкм, что обеспечивает всесуточное использование ракетного вооружения в оптическом режиме работы. Дальность автосопровождения (при дальности метеовидимости 10 км) составляет: самолёта F-16 — 17-26 км; ПРР HARM — 13-15 км. Только ОЭС служит для стрельбы по морским и наземным целям[35].

Два независимых средства наведения — радар и оптико-электронная система — позволяют осуществлять захват четырёх целей одновременно

[36].

Время реакции комплекса 4-6 секунд. 1,5 секунды между пусками ракет как и захватами целей системой, это мировой рекорд. Сектор работы для ОЭС от −5° до +82° по вертикали, с учётом значительной физической высоты расположения прицельного комплекса ОЭС это расширяет поле для раннего обнаружения сверхмаловысотных, морских и наземных целей.

Для обеспечения помехозащищённости система связи меняет частоту 3500 скачков/с по псевдослучайному закону в широком диапазоне[37].

Ракета

Официальные данные разработчика: ракета высокоманёвренная, с малым временем разгонного участка, малым снижением скорости за счёт бикалиберной схемы (разгонный блок отстреливается и калибр ракеты резко уменьшается, что снижает потери на аэродинамическое сопротивление), миниатюрная электроника, взрыватель контактный и неконтактный[4].

Ракета 57Э6Е, экспортная 57Э6-Е (обе: высота 15, дальность 20, до 2006 г.[прояснить] до 18 км по дальности), и 9М335 (высота 8, дальность 12). С 2010 принят на вооружение вариант с 57Э6Е (высота поражения в 10 км была до этого года, однако нет точных данных в каком году). Минимальная высота цели для ракеты 15 м, радиус срабатывания неконтактного взрывателя 7-9 м.[38] Для прежнего варианта обеспечивалась для цели типа самолёт тактической авиации, включая малозаметные, движущиеся с скоростью 500 м/с и идущие на высоте 10 км.

Ракета хранится без проверок 15 лет[39].

Ракета обеспечивает поражение целей с ЭПР 0,1-0,3 метра на дальности 20 км и эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полёта до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 — 0,06 м², с вероятностью не менее 0,7 одной ракетой[22].

К 2017 будет завершена разработка Панцирь-СМ с возможностью эффективного поражения баллистических целей[40].

ru-wiki.org

Панцирь-С1 — Википедия (с комментариями)

Википедия объявляет 2019 год «Годом Биткоина» и представляет сайт
https://bitcoinom.org — лучший сервис для покупки и хранения Биткоинов.

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Панцирь.
«Панцирь-С1»

Основные характеристики
Тип: зенитный ракетно-пушечный комплекс
Производитель: КБП (Тула)
Состояние: На вооружении
Годы эксплуатации: 2008 — нынешнее время
Экипаж: 3 человека
Масса комплекса: до 30 тонн (зависит от шасси)
Время развёртывания: < 5 минут
Время реакции: 4–6 сек
Боезапас: 12 ракет 57Э6-Е, 1400 снарядов
Характеристики системы обнаружения
РЛС: 1РС1-1Е и 1РС2
Тип РЛС: Двухдиапазонная трёхкоординатная
Тип антенны: ФАР
Диапазон: см/мм (канал сопровождения) и см (канал обнаружения)[1]
Азимут обзора (обнаружение/сопровождение): (от 0 до 82)[2]/45 градусов (360 за счёт механического поворота)
Угол места обзора (обнаружение/сопровождение): (от 0 до 82)[2]/45 градусов
Дальность (ЭПР 2 м²) (обнаружение/сопровождение): 36/30 км[3]
Оптико-электронная система сопровождения: есть
Поле зрения: 1,8 × 2,7 градуса
Режимы: автоматический/ручной
Дальность: 18 км
Ракетное вооружение (57Э6Е)
Тип: двухступенчатая сверхзвуковая твердотопливная
Наведение: радиокомандное
Скорость (максимальная / средняя на дистанции 18 км): 1300/700 м/с[4]
Максимальная скорость цели: 1000 м/с
Дальность до цели: 1,2 км — 20 км
Высотность цели: 15 м — 15 км
Длина: 3,2 м
Калибр: 170/90 мм[5]
Масса (без/с ТПК): 74,5/94 кг
Тип БЧ: стержневая
Масса БЧ: 20 кг
Масса ВВ БЧ: 5,5 кг
Пушечное вооружение (2А38М)
Тип: спаренный зенитный автомат
Калибр: 30 мм
Эффективная максимальная дальность стрельбы: 4 км
Суммарная скорострельность: 5000 выстр./мин
Живучесть ствола: > 8000 выстрелов
Тип боеприпасов: бронебойно-зажигательные
Начальная скорость пули: 960 м/с
Масса патрона: 842 г
Масса снаряда: 389 г
Изображения на Викискладе

Панцирь-С1 (индекс ГРАУ — 96К6, по кодификации НАТО — SA-22 Greyhound (с англ. — «борзая»)) — российский самоходный зенитный ракетно-пушечный комплекс (ЗРПК) наземного и морского базирования.

Разработан тульским ГУП «Конструкторское бюро приборостроения». Предназначен для ближнего прикрытия гражданских и военных объектов (в том числе комплексов ПВО большой дальности) от всех современных и перспективных средств воздушного нападения. Также может осуществлять защиту обороняемого объекта от наземных и надводных угроз[6].

Комплекс был создан в 1994 году и впервые продемонстрирован на МАКС-1995. С того времени комплекс был значительно модернизирован, последняя известная модификация демонстрировалась на МАКС-2007. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии[7].
В 2015 году принят на вооружение новый комплекс «Панцирь-С2» с улучшенными характеристиками.[8][9] В 2016 году закончена разработка модификации комплекса «Панцирь-СМ» в котором, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км.[10]

Обзор

Панцирь-С1 представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колесном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведётся двумя или тремя операторами. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с инфракрасным и радиолокационным слежением. Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника[11].

Особенность комплекса «Панцирь-С1» состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающей непрерывную зону перехвата цели по высоте (минимальная) от 0 м и по дальности (минимальная) от 200 м. Досягаемость по высоте 15 км, по дальности 20 км[12], даже без внешней поддержки.

Время реакции комплекса 4-6 секунд; 1,5 секунды между пусками ракет как и захватами целей системой, это мировой рекорд. Количество одновременно обстреливаемых целей в ±45° — четыре[13]. В ±90° — две[13]. Максимальная скорость захвата равна 10 целям в минуту.

Наименьшая ЭПР для комплекса 2-3 см²[14]. Это позволяет фиксировать малоразмерные разведывательные БПЛА ближнего действия.

В 2014 в рамках учений подтверждена возможность уничтожать комплексом, работающим в движении, цель со скоростью 1000 м/с[15].

Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном[11].

Стоимость

По данным известных контрактов, цена одного ЗРПК «Панцирь-С1» при экспортных поставках составляет от 13,15[2] до 14,67[16] миллионов долларов США.

Существует упрощенная и удешевлённая версия «Панцирь-С1» для экспорта, которая содержит только оптико-электронную систему управления огнём.

Работа комплекса

До 6 машин «Панцирь-С1» могут совместно работать через цифровую сеть связи в различных режимах.

  • Одиночные боевые действия: все действия, начиная от обнаружения цели до её перехвата, полностью выполняются единственным комплексом без привлечения других средств.
  • Боевые действия в составе батареи: один «Панцирь-С1» работает как боевая машина и одновременно как командный пункт. От 3 до 5 «Панцирей» могут быть подключены к нему и получать целеуказания для последующего выполнения задачи.
  • Боевые действия с командным пунктом: командный пункт посылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
  • Боевые действия в составе батареи с командным пунктом и РЛС раннего предупреждения (собственная РЛС раннего предупреждения высокомобильная 1РЛ123[17][18]): командный пункт получает воздушную обстановку от РЛС раннего предупреждения и отсылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
  • Может работать в автоматическом режиме как в отдельной боевой единице, так и в составе подразделения — до 6 машин в батарее[13].

Конструкция

Локационная система

3 локатора:

  • Радар раннего обнаружения и целеуказания типа ФАР (дм-диапазон), по азимуту 360[2] град, по вертикали согласно применяемому режиму.
  • Радары сопровождения и наведения: поле зрения (см-диапазон)[19] — горизонталь 0–60° или 26–82° (2 режима)[2]. Миллиметровый диапазон совместно. По азимуту ± 45° и за счёт вращения круговой обзор.
  • Поле зрения пассивного оптического локатора в составе радаров сопровождения и наведения 1,8 × 2,7 град.[20]. Вертикаль — от −5 до +82 град с учётом движения радаром. Скорость наведения максимальная — не менее 100 град/с.

Система обнаружения, сопровождения и управления огнём

Система управления огнём комплекса «Панцирь-С1» включает РЛС (на основе ФАР) обнаружения и две РЛС сопровождения. Эти радары сопровождают как цели, так и ракеты земля-воздух, запускаемые комплексом.

Радиолокационная станция 1РС1-1Е обнаружения целей дм-диапазона создана в ВНИИРТ. Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32-36 км[21][22]. Наибольшая дальность обнаружения 80 км[23].

Кроме радара, система управления огнём также содержит оптико-электронный комплекс с длинноволновым приёмником излучения (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Вся система может работать полностью автоматически.

РЛС 1РС2-Е «Шлем». Основа станции — двухдиапазонная РЛС (см+мм), обеспечивающая работу ЗРПК (в том числе и в движении) по широкому классу целей — самолётам, вертолётам (в том числе находящимся в режиме «висения»), дистанционно-пилотируемым летательным аппаратам (ДПЛА), высокоточному оружию, подвижным наземным объектам[24]. Локатор миллиметрового диапазона обеспечивает обнаружение и поражение целей с ЭПР 0,1 м² на дальности 20 км.[25][26] Захват цели с ЭПР 2 м² обеспечивается всей РЛС на дальности 30 км.[27] Наибольшая дальность 36 км.[23] ОЭС служит и для обнаружения целей и для их сопровождения и наведения ракет в оптическом и тепловом диапазоне частот. ОЭС сопровождает цель, используя ИК-диапазон 3-5 мкм, что обеспечивает всесуточное использование ракетного вооружения в оптическом режиме работы. Дальность автосопровождения (при дальности метеовидимости 10 км) составляет: самолёта F-16 — 17-26 км; ПРР HARM — 13-15 км. Только ОЭС служит для стрельбы по морским и наземным целям[28].

Два независимых средства наведения — радар и оптико-электронная система — позволяют осуществлять захват четырёх целей одновременно[29].

Время реакции комплекса 4-6 секунд. 1,5 секунды между пусками ракет как и захватами целей системой, это мировой рекорд. Сектор работы для ОЭС от −5° до +82° по вертикали, с учётом значительной физической высоты расположения прицельного комплекса ОЭС это расширяет поле для раннего обнаружения сверхмаловысотных, морских и наземных целей.

Для обеспечения помехозащищённости система связи меняет частоту 3500 скачков/с по псевдослучайному закону в широком диапазоне[30].

Ракета

Официальные данные разработчика: ракета высокоманёвреннная, с малым временем разгонного участка, малым снижением скорости за счёт бикалиберной схемы (разгонный блок отстреливается и калибр ракеты резко уменьшается, что снижает потери на аэродинамическое сопротивление), миниатюрная электроника, взрыватель контактный и неконтактный[4].

Ракета 57Э6Е, экспортная 57Э6-Е (обе: высота 15, дальность 20, до 2006 г.[прояснить] до 18 км по дальности), и 9М335 (высота 8, дальность 12). С 2010 принят на вооружение вариант с 57Э6Е (высота поражения в 10 км была до этого года, однако нет точных данных в каком году). Минимальная высота цели для ракеты 15 м, радиус срабатывания неконтактного взрывателя 7-9 м.[31] Для прежнего варианта обеспечивалась для цели типа самолёт тактической авиации, включая малозаметные, движущиеся с скоростью 500 м/с и идущие на высоте 10 км.

Ракета хранится без проверок 15 лет[32].

Ракета обеспечивает поражение целей с ЭПР 0,1-0,3 метра на дальности 20 км и эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полёта до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 — 0,06 м², с вероятностью не менее 0,7 одной ракетой[13].

К 2017 будет завершена разработка Панцирь-СМ с возможностью эффективного поражения баллистических целей[33].

Модификации

  • Роман — 1994 год. Прототип, выполнен на шасси Урал-5323-20.
  • ЗПРК 96К6 — 2005 год. Серийный вариант, выполненный на шасси КамАЗ-6560.
  • Панцирь-С1-О — 2005 год. Вооружение: 2×2 30-мм 2А72, 2×4 57Э6Е. С оптической системой управления вооружением (с одноцелевым каналом). Отсутствует РЛС сопровождения.
  • Панцирь-С1Э — модификация для экспортного назначения, выполненный на шасси MAN-SX45. Использовано оборудование иностранного изготовления. ЗУР — 9М311;
  • Панцирь-2Э — 2006 год — специальная модель для экспортного назначения. РЛС сопровождения с улучшенными параметрами;
  • Панцирь-С1 — 2006 год. Вооружение: 2×2 30-мм 2А38М, 2×6 57Э6Е. С РЛС сопровождения с 4-целевым каналом, зона захвата цели по дальности — 0,2-20 км, по высоте — 0-15 км.
  • Панцирь-С1 (БМ 72В6Е) — Модификация комплекса, выполненная на шасси «БАЗ-6909-019»[34]
  • Панцирь-С2 — модернизированный комплекс для ВС РФ, на вооружении[35].
  • Панцирь-М — морской вариант ЗРПК «Панцирь-С»[36]. В июле 2015 года начато серийное производство[37]. В августе 2015 размещён заказ на первые три комплекса[37].
  • Панцирь-МЕ — 2015 год. Вооружение: 8 готовых ракет + 32 в запасе, 2×6 30-мм пушки. Предлагается на экспорт. Комплекс должен заменить Кортик и под него будут изменены некоторые корабли[38]
  • Панцирь-СА — модификация для работы в условиях Арктики.[39]
  • Панцирь-СМ — модификация в которой, за счет применения вновь разработанной многофункциональной станция прицеливания, дальность поражения целей увеличена до 40 км., дальность обнаружения 75 км.[10]

Шасси

Индекс шасси КамАЗ-6560 ГМ352М1Е БАЗ-6309 «Вощина-1» MAN-SX45 МЗКТ-7930 (проект)[34]

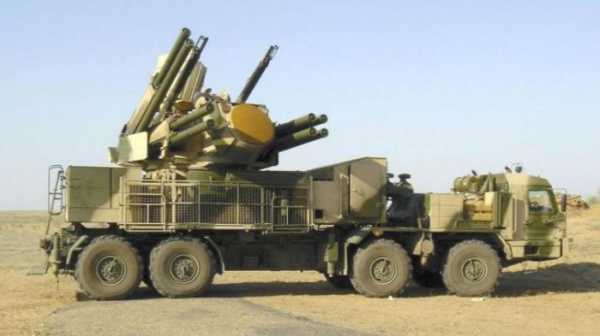

Внешний вид [vpk.name/file/img/pancir-oae_250814_3.t.jpg Панцирь-С1 на шасси MAN-SX45]
Колёсная формула 8×8 гусеничный 8×8 8×8 8×8
Максимальная скорость 90 км/ч 70 км/ч
Бронирование противопульное защита от снарядов малокалиберной артиллерии противопульное противопульное противопульное
Запас хода 500 км 600 км

На вооружении

  • Россия Россия:
    • ВВКО России — 30 комплексов 96К6[40] и дополнительно 1 дивизион комплексов Панцирь-С2[41], по состоянию на 25.02.2016 год
    • ВКС России — 12 комплексов 96К6, по состоянию на 2016 год[42]
  • Алжир Алжир — 38 комплексов Панцирь-С1Э и 750 ЗУР 9М331 поставлено в период с 2012 по 2014 годы, комплексы заказаны у России в 2006 году[43][44] (cумма контракта — более 500 млн долл.)[23].
  • Бразилия Бразилия: 3 комплекса Панцирь-С1Э и 75 ЗУР 9М331 выбраны для поставки из России, первые поставки ожидаются предположительно в 2016 году[43]. В феврале 2013 года подписано соглашение о намерении в будущем закупить несколько батарей «Панцирь-С1» (от 12 до 18 комплексов)[45]. Подписание контракта отложено на 2016 год из-за политического и экономического кризиса[46].
  • Иран Иран: 10 комплексов Панцирь-С1Э, по состоянию на 2012 год[47].
  • Ирак Ирак — более 3 комплексов 96К6, по состоянию на 2016 год[48]. 8 комплексов Панцирь-С1Э и 200 единиц 9М331 поставлены из России в 2014 году, всего заказано 48 комплексов Панцирь-С1Э и 1200 единиц 9М331 в 2012 году (сумма контракта составила 2,3 млрд долларов)[43]. 2016: поставка 20 машин (по неофициальным данным, подписанный в 2012 году с Ираком контракт на сумму 4,2 млрд долларов предусматривал поставку 24 комплексов)[49].
  • ОАЭ ОАЭ — 50 комплексов 96К6, по состоянию на 2016 год[50]. 50 комплексов Панцирь-С1Э и 1000 единиц 9М311 поставлены из России в период с 2009 по 2013 гг. (первоначально, первая поставка планировалась на 2003 год). Сумма контракта составила 800 млн $ (включая частичное финансирование разработки)[43].
  • Оман Оман: до 12 комплексов Панцирь-С1Э, по состоянию на 2012 год[51]
  • Сирия Сирия — некоторое количество комплексов 96К6, по состоянию на 2016 год[52] 36 комплексов 96К6 и 700 единиц 9М311 поставлено из России в период с 2008 по 2011 гг. Снабжение осуществляется в рамках контракта 2006 года, который предусматривает поставку до 50 комплексов 96К6[43].

Развёрнуты

  • Шесть ЗРПК поступили на вооружение подразделений противовоздушной обороны Восточного военного округа на Камчатке[53].
  • Дивизион самоходных ЗРПК «Панцирь-С2» поступил в в/ч под Владивостоком[54].
  • Три ЗРПК «Панцирь» ВКС России развёрнуты в сентябре 2015 года для охраны авиабазы в Латакии (Сирия)[55].

Изображения

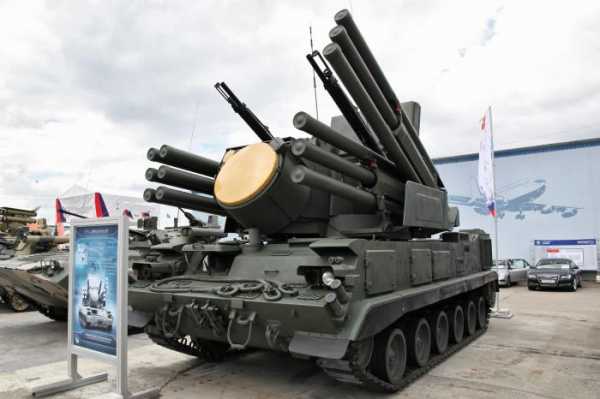

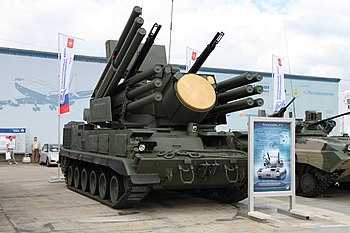

Гусеничный ЗРПК «Панцирь-С1» на международном форуме «Технологии в машиностроении» в 2012 году:

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -1.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -2.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -3.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -4.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -5.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -6.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -7.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -8.jpg

  • Pantsir-S1 (tracked) — Engineering Technologies 2012 -9.jpg

Радиолокационная станция обнаружения 1РЛ-123Е для ЗРПК «Панцирь-С1» на Дне инноваций Минобороны России.

  • Radar 1RL-123E for Pantsir-S1 — InnovationDay2013part1-09.jpg

  • Radar 1RL-123E for Pantsir-S1 — InnovationDay2013part1-10.jpg

  • Radar 1RL-123E for Pantsir-S1 — InnovationDay2013part1-11.jpg

Боевое применение

По сообщениям российских СМИ, в 2014 году комплексами «Панцирь», размещёнными в Крыму, неоднократно сбивались беспилотные летательные аппараты, залетавшие со стороны Украины[56].

Комплекс был снят на видео, предположительно в Луганске и сфотографирован в Макеевке (предположительно), на территориях, подконтрольных повстанцам в начале 2015 года[57].

19 февраля ARES дополнила, что «на момент публикации отчета (2014 года) не было подтверждённых наблюдений системы Панцирь-С1. На снимках, размещенных в сети в середине декабря, показаны российские системы Панцирь-С1, лишённые маркировки и номерных знаков в российском городе Каменск-Шахтинский, недалеко от границы с Украиной»[57].

Напишите отзыв о статье «Панцирь-С1»

Примечания

  1. [www.vniirt.ru/index.php?option=com_content&view=article&id=10&Itemid=20 Станция обнаружения целей (СОЦ) 1РС1-1Е]. ВНИИРТ (2012). Проверено 19 февраля 2015.
  2. 1 2 3 4 5 [www.interfax.ru/society/txt.asp?id=129268 «Панцири» едут в Африку]. Интерфакс (24 марта 2010). Проверено 14 августа 2010.
  3. [pvo.guns.ru/panzir/1rs2e.htm Радиолокационная станция сопровождения цели и ракет 1PC2-Е]. Фазотрон-НИИР. Проверено 19 февраля 2015.
  4. 1 2 [www.kbptula.ru/index.php/ru/razrabotki-kbp/kompleksy-pvo/pantsir-s1 Панцирь-С1]. Конструкторское бюро приборостроения (23 августа 2013). Проверено 19 февраля 2015.
  5. [www.arms-expo.ru/049051049049124057056050.html «Панцирь-С1» (SA-20), зенитный ракетно-пушечный комплекс] (рус.). Вооружения, военная и специальная техника. ОРУЖИЕ РОССИИ. Проверено 10 октября 2011. [www.webcitation.org/65c675WNt Архивировано из первоисточника 21 февраля 2012].
  6. [rbase.new-factoria.ru/missile/wobb/panz/panz.shtml Зенитный ракетно-артиллерийский комплекс «Панцирь-С1»]. «Ракетная техника». Проверено 17 июля 2011. [www.webcitation.org/65c69j8Gn Архивировано из первоисточника 21 февраля 2012].
  7. [www.kbptula.ru/ru/component/content/article/127-russkij/novosti/aktualnaya-informatsiya/167-aktualno-2 «Панцирь-С» принят на вооружение Российской армии]. Конструкторское бюро приборостроения (ноябрь 2012). Проверено 18 февраля 2015. [www.webcitation.org/6Fctca7yH Архивировано из первоисточника 4 апреля 2013].
  8. [www.rg.ru/2015/04/13/pancir-site-anons.html Новый комплекс «Панцирь-С2» примут на вооружение в 2015 году] // Российская газета
  9. [lenta.ru/news/2015/04/11/pancir/ ВВС в этом году примут на вооружение новый ЗРПК «Панцирь-С2»] // Lenta.ru
  10. 1 2 [tass.ru/armiya-i-opk/3682156 Радиус действия нового «Панциря» увеличится до 40 км за счет новой прицельной станции]. ТАСС. Проверено 6 октября 2016.
  11. 1 2 [www.arms-expo.ru/049051049049124057056050.html «Панцирь-С1» (SA-20), зенитный ракетно-пушечный комплекс]. «Оружие России» — каталог вооружения, военной и специальной техники. Проверено 9 июля 2011. [www.webcitation.org/65c675WNt Архивировано из первоисточника 21 февраля 2012].
  12. [pvo.guns.ru/panzir/data.htm Зенитный ракетно-пушечный комплекс 96К6 «Панцирь-С1». Сравнительные характеристики отечественных ЗРПК]. Вестник ПВО (9 августа 2007). Проверено 9 июля 2011. [www.webcitation.org/65c6GfriF Архивировано из первоисточника 21 февраля 2012].
  13. 1 2 3 4 [www.rusarmy.com/pvo/pvo_vvs/zrk_pantsir-s1.html Зенитный ракетно-пушечный комплекс «Панцирь-С1»] // RusArmy.com
  14. [army-news.ru/2010/12/kompleks-pancir/ Зенитный ракетно-пушечный комплекс «Панцирь-С»] // Армейский вестник
  15. [vz.ru/news/2014/6/16/691306.html ВЗГЛЯД / Россия начала испытания гиперзвуковой ракеты для комплекса «Панцирь»]
  16. [newvesti.ru/1428-alzhir-zakupil-v-rossii-38-zenitnyx-kompleksov-pancir-s1.html Алжир закупил в России 38 зенитных комплексов «Панцирь-С1» ] // Новые Вести
  17. [www.npo-prz.ru/index.php?option=com_content&view=article&id=165:-1123-&catid=26:2012-06-25-08-40-22&Itemid=70 РЛС 1РЛ123]. НПО «Правдинский радиозавод». Проверено 19 февраля 2015.
  18. [www.military-informant.com/index.php/army/3480-1.html Новая РЛС обнаружения целей 1РЛ123 вызвала большой интерес у потенциальных покупателей]. «Военный информатор» (27 августа 2013). Проверено 19 февраля 2015.
  19. фактические данные по РЛС 1РС1-1Е по результатам испытаний разработчика
  20. [www.jaroslaff.net/modules.php?name=Articles&pa=showarticle&articles_id=1622 Ярослав Экспресс — Панцирь-С1]
  21. [topwar.ru/2732-pancir-s1-prikroet-moskovskoe-nebo.html Панцирь-С1 прикроет московское небо]. «Военное обозрение» (16 декабря 2010). Проверено 19 февраля 2015.
  22. [www.rusarm.ru/cataloque/air_def/air_def_34-38.pdf РАКЕТНЫЕ И АРТИЛЛЕРИЙСКИЕ СИСТЕМЫ] // Рособоронэкспорт. Каталоги продуктов(недоступная ссылка) Проверено 19 февраля 2015.
  23. 1 2 3 [rostec.ru/research/project/4515045 Ростех:: Исследования:: Неуязвимый «Панцирь»]
  24. [pvo.guns.ru/panzir/ ЗРПК «Панцирь-С1»] // Вестник ПВО
  25. [topwar.ru/69259-lokator-dlya-pancirya.html Локатор для «Панциря»» Военное обозрение]
  26. [vpk.name/news/126651_lokator_dlya_pancirya.html Локатор для «Панциря»] — ВПК.name
  27. [pvo.guns.ru/panzir/1rs2e.htm Радиолокационная станция сопровождения цели и ракет 1PC2-Е]
  28. Александр Рыбас [www.vko.ru/oruzhie/pancir-dlya-strany-i-armii «Панцирь» для страны и армии] // Воздушно-космическая оборона. — Вневедомственный экспертный совет по проблемам воздушно-космической обороны, 2007. — Вып. 6.
  29. Саид Аминов. [pvo.guns.ru/panzir/index.htm Зенитный ракетно-пушечный комплекс 96К6 «Панцирь-С1»]. Вестник ПВО (9 августа 2007). Проверено 9 июля 2011. [www.webcitation.org/65c6Hwvmf Архивировано из первоисточника 21 февраля 2012].
  30. [www.sozvezdie.su/catalog/avtomatizirovanniy_kompleks_sredstv/ Автоматизированный комплекс средств связи системы «Панцирь-С»]. Концерн «Созвездие». Проверено 19 февраля 2015.
  31. [dokwar.ru/publ/vooruzhenie/pvo_i_rvsn/zenitnyj_raketno_pushechnyj_kompleks_zrpk_pancir_s1/16-1-0-186 Зенитный ракетно-пушечный комплекс (ЗРПК) — Панцирь-С1]
  32. [army.lv/ru/pantsir-s1/703/461 96К6 «Панцирь-С1» — зенитный ракетно-пушечный комплекс]
  33. [army.lv/ru/pantsir-sm/1222/31143 Новый «Панцирь» сможет поражать баллистические цели]
  34. 1 2 [vpk.name/library/f/pancir.html Зенитный ракетно-пушечный комплекс 96К6 «Панцирь-С1» (SA-22 GREYHOUND)].
  35. [lenta.ru/news/2016/02/25/pantsir/ Военные получили модернизированный зенитный комплекс «Панцирь-С2»: Оружие: Силовые структуры: Lenta.ru]
  36. [flotprom.ru/news/?ELEMENT_ID=170429 В 2016 году корабли ВМФ РФ получат ЗРПК «Панцирь». 26.8.2014]
  37. 1 2 [lenta.ru/news/2015/08/25/pantsir/ Минобороны закупило три морских комплекса «Панцирь-М»]. Lenta.ru. Проверено 25 августа 2015.
  38. [vz.ru/news/2015/7/1/753739.html ВЗГЛЯД / Разработчик заявил о запуске в серию комплекса «Панцирь-М»]
  39. Дмитрий Григорьев. [rg.ru/2016/08/21/reg-szfo/arkticheskie-vojska-do-konca-goda-poluchat-novejshie-panciri-sa.html Арктические войска до конца года получат новейшие «Панцири-СА»] (рус.), Российская газета. Проверено 22 августа 2016.
  40. The Military Balance 2016. — P. 190.
  41. [lenta.ru/news/2016/02/25/pantsir/ Военные получили модернизированный зенитный комплекс «Панцирь-С2»] // lenta.ru, 25.02.2016
  42. The Military Balance 2016. — P. 195.
  43. 1 2 3 4 5 [armstrade.sipri.org/armstrade/page/trade_register.php Stockholm Internation Peace Research Institute] — Arms Transfers Database
  44. [en.rian.ru/russia/20070329/62781987.html Algeria could become Russia’s main military partner] // РИА Новости, 29 March 2007  (англ.)
  45. [www.armstrade.org/includes/periodics/mainnews/2013/0221/102417203/detail.shtml Бразилия подписала с Россией соглашение о намерении по закупке ЗРПК «Панцирь-С1»] (рус.). ЦАМТО. Проверено 17 февраля 2013. [www.webcitation.org/6Ej5gEyww Архивировано из первоисточника 26 февраля 2013].
  46. [www.interfax.ru/world/473600 Бразилия отложила покупку российских ракетных комплексов «Панцирь-С1»]. Intyerfax. Проверено 15 октября 2015.
  47. The Military Balance 2012. — P. 324.
  48. The Military Balance 2016. — P. 332.
  49. [russian.people.com.cn/n3/2016/0214/c31519-9016112.html Россия поставила в Ирак ракетно-пушечные комплексы Панцирь-С1] // Синьхуа, 14/02/2016
  50. The Military Balance 2016. — P. 358.
  51. The Military Balance 2012. — P. 342.
  52. The Military Balance 2016. — P. 354.
  53. [lenta.ru/news/2015/12/02/pantsir/ Полк систем С-400 на Камчатке получил батарею «Панцирей»]. Lenta.ru. Проверено 2 декабря 2015.
  54. [tass.ru/armiya-i-opk/2693488 Дивизион ракетных комплексов «Панцирь-С2» заступил на боевое дежурство во Владивостоке]
  55. The Military Balance 2016. — P. 201.
  56. [ria.ru/defense_safety/20141209/1037299957.html «Панцири» в Крыму за месяц сбили несколько украинских беспилотников]. Риа новости. Проверено 19 мая 2015.
  57. 1 2 Smallwood, Michael [www.armamentresearch.com/russian-96k6-pantsir-s1-air-defence-system-in-ukraine/?utm_source=rss&utm_medium=rss&utm_campaign=russian-96k6-pantsir-s1-air-defence-system-in-ukraine Russian 96K6 Pantsir-S1 air defence system in Ukraine]. Armament Research Services (ARES) (5 February 2015). Проверено 20 февраля 2015.

Дополнительная литература

  • Савенков Ю. А., Сомков Н. И., Травкин А. А. [sc.mil.ru/files/morf/military/archive/AC_11_2014_0.pdf Зенитный ракетно-пушечный комплекс «Панцирь»] (рус.) // Армейский сборник : журнал. — 2014. — Ноябрь (т. 245, № 11). — С. 35-37. — ISSN [www.sigla.ru/table.jsp?f=8&t=3&v0=1560-036X&f=1003&t=1&v1=&f=4&t=2&v2=&f=21&t=3&v3=&f=1016&t=3&v4=&f=1016&t=3&v5=&bf=4&b=&d=0&ys=&ye=&lng=&ft=&mt=&dt=&vol=&pt=&iss=&ps=&pe=&tr=&tro=&cc=UNION&i=1&v=tagged&s=0&ss=0&st=0&i18n=ru&rlf=&psz=20&bs=20&ce=hJfuypee8JzzufeGmImYYIpZKRJeeOeeWGJIZRrRRrdmtdeee88NJJJJpeeefTJ3peKJJ3UWWPtzzzzzzzzzzzzzzzzzbzzvzzpy5zzjzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzztzzzzzzzbzzzzzzzzzzzzzzzzzzzzzzzzzzzvzzzzzzyeyTjkDnyHzTuueKZePz9decyzzLzzzL*.c8.NzrGJJvufeeeeeJheeyzjeeeeJh*peeeeKJJJJJJJJJJmjHvOJJJJJJJJJfeeeieeeeSJJJJJSJJJ3TeIJJJJ3..E.UEAcyhxD.eeeeeuzzzLJJJJ5.e8JJJheeeeeeeeeeeeyeeK3JJJJJJJJ*s7defeeeeeeeeeeeeeeeeeeeeeeeeeSJJJJJJJJZIJJzzz1..6LJJJJJJtJJZ4….EK*&debug=false 1560-036X].
  • Фимушкин Ф., Слугин В. ЗРК ближнего действия «Панцирь-С1-0» с оптико-электронной системой наведения (рус.) // Военный парад : журнал. — 2004. — Май-июнь (т. 63, № 03). — С. 12-14. — ISSN [www.sigla.ru/table.jsp?f=8&t=3&v0=1029-4678&f=1003&t=1&v1=&f=4&t=2&v2=&f=21&t=3&v3=&f=1016&t=3&v4=&f=1016&t=3&v5=&bf=4&b=&d=0&ys=&ye=&lng=&ft=&mt=&dt=&vol=&pt=&iss=&ps=&pe=&tr=&tro=&cc=UNION&i=1&v=tagged&s=0&ss=0&st=0&i18n=ru&rlf=&psz=20&bs=20&ce=hJfuypee8JzzufeGmImYYIpZKRJeeOeeWGJIZRrRRrdmtdeee88NJJJJpeeefTJ3peKJJ3UWWPtzzzzzzzzzzzzzzzzzbzzvzzpy5zzjzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzztzzzzzzzbzzzzzzzzzzzzzzzzzzzzzzzzzzzvzzzzzzyeyTjkDnyHzTuueKZePz9decyzzLzzzL*.c8.NzrGJJvufeeeeeJheeyzjeeeeJh*peeeeKJJJJJJJJJJmjHvOJJJJJJJJJfeeeieeeeSJJJJJSJJJ3TeIJJJJ3..E.UEAcyhxD.eeeeeuzzzLJJJJ5.e8JJJheeeeeeeeeeeeyeeK3JJJJJJJJ*s7defeeeeeeeeeeeeeeeeeeeeeeeeeSJJJJJJJJZIJJzzz1..6LJJJJJJtJJZ4….EK*&debug=false 1029-4678].

Ссылки

  • [www.kbptula.ru/index.php/ru/razrabotki-kbp/kompleksy-pvo/pantsir-s1 Панцирь-С1]. Конструкторское бюро приборостроения (23 августа 2013). Проверено 19 февраля 2015.
  • [www.missiles.ru/Pansir.htm ЗРАК «Панцирь-С1»] missiles.ru — ракетная техника
  • [www.vko.ru/sites/default/files/images/pictures/archive/0706/83-01.jpg Сравнительные характеристики ЗПРК «Панцирь-С1″ с зарубежными комплексами»].

wiki-org.ru

С1» — ракетно-зенитный комплекс-конструктор » Военное обозрение

В конце 1994 года конструкторское бюро приборостроения впервые представило макет нового уникального зенитно-ракетного, артиллерийского комплекса «Панцирь-С1». Уже спустя год после демонстрации макета оружия будущего в августе 1995 года ее действующий образец был представлен на авиавыставке, которая ежегодно проводится в городе Жуковском. По мнению экспертов, это был прорыв в создании вооружения для ПВО сухопутных войск.
В отличии от других ЗСУ, которые имеются на вооружении армии России, данный комплекс смонтирован на базе автомобильного шасси с колесной формулой 8х8, что обеспечивает высокую проходимость. В качестве основы был выбран «Урал-5323.4» с установленным двигателем КамАЗ-7406 мощность которого после доработки составила 260 л.с. Главная цель которую преследовали конструкторы при выборе автомобильного шасси, это значительное удешевление комплекса, задача которого прикрывать тыловые объекты и колоны бронетехники в марше.

Главная особенность комплекса, это то, что он в считанные секунды может обнаружить и уничтожить любой самолет, вертолет, управляемую авиабомбу или баллистическую ракету противника. Так же комплекс «Панцирь-С1» предназначен и для уничтожения наземных целей, что делает его по-настоящему универсальным. В комплексе сочетается зенитно-ракетное и пушечное оружие аналогов подобному совмещению на сегодняшней день не существует в мире. Автором уникального вооружения является российский конструктор, академик Аркадий Шипунов.

«Панцирь-С1», это оружие будущего и его главное предназначение защита военных и гражданских объектов от нападения с воздуха на ближних рубежах. Главное отличие комплекса «Панцирь-С1» от зарубежных образцов, это возможность вести прицельный ракетный огонь на высокой скорости передвижения пусковой установки. Благодаря этой возможности при сопровождении колоны бронетехники нет необходимости останавливать движение, для отражения воздушной атаки противника, все производится в динамике.

Комплекс «Панцирь-С1» оснащен 12 новыми ЗУР 57Э6, внешне и по компоновке подобными с ракетами 9М311 ЗРПК «Тунгуска». Внешняя оболочка ракеты бикалиберная, двигатель расположен во второй отделяющейся ступени, что обеспечило большую скорость полета. Ракета обладает малым полетным временем на стартовом участке. Зона прицельного уничтожения по дальности составляет 12 километров, по высоте — 8 километров. Масса основной боевой части, которая состоит из стрежневых поражающих элементов, составляет 20 кг. В ракете применяется воздушно-динамический рулевой привод. С учетом боевой обстановки комплекс может одновременно наводить до 3 ракет. Артиллерийское вооружение «Панцирь-С1» состоит их двух автоматических 30-мм пушек 2А72. Пушки выбраны одноствольные. Боевые заряды используются двух видов бронебойные и осколочно-фугасные зажигательные, подача производится селективно из двух патронных лент.

Основной боевой модуль, расположен на крыше кузова несущего шасси, включает в себя: две пушки, расположенные с внутренней стороны ракетно-пусковых контейнеров ЗУР, 2 блока по 6 зенитных ракет, радиолокационную станцию слежения и обнаружения целей и систему наведения ракет. Имеется встроенный оптический канал входящий в систему управления огнем. В рабочем пространстве кузова боевой машины располагаются рабочие места командира экипажа и операторов наведения.

Согласно утверждению разработчиков, боевой комплекс «Панцирь-С1» обладает уникальной способностью вести стрельбу практически из всех видов имеющегося вооружения в динамике движения. Комплекс способен вести поражающий огонь по довольно широкой номенклатуре целей – вертолеты и самолеты до применения ими собственного бортового оружия, управляемые ракеты, а также легкобронированные наземные цели и живая сила противника. Система управления боевым комплексом обладает высоким уровнем устойчивости к различного типа помехам благодаря объединению оптико-электронных и радиолокационных средств в единую систему, которая работает в ИК, дм-, см- и мм- диапазонах длин волн. В режиме радиолокация возможен одновременный залп по одной цели из двух ракет. Система слежения может автоматически сопровождать и контролировать до 20 целей и выдавать целевые указания с точностью 0,4 градусов по азимуту, 0,7 градусов по углу места и по дальности — 50 метров. Система в полностью автоматическом режиме производит вычисление параметров выбранной цели и ее движения, а так же осуществляет выбор вооружения и определяет назначение вида огня.

Одним из нововведений можно назвать ту работу, которую проделали тульские мастера по автоматизации комплекса «Панцирь-С1». Все комплексы находятся в постоянном взаимодействии между собой и если несколько комплексов образовывают батарею, то один из них автоматически становится командным пунктом. Компьютер командной машины принимает все решения и передает указания другим. Прежде всего, это необходимо для слежения и уничтожения целей. Командный центр распределяет цели между комплексами или если цель одна отдает распоряжение об уничтожении тому комплексу, который расположен в более выгодной позиции на момент атаки противника.

Комплекс «Панцирь-С1» многие называют конструктором и в этом они совершенно правы. Все его части собираются отдельно и могут с легкостью заменятся. В военных действиях подобная универсальность просто необходима. Если, например, в систему радиолокации попал осколок не нужно ждать бригаду ремонтников и демонтировать всю машину, достаточно демонтировать поврежденный модуль и установить новый. Таким образом, зенитно-ракетный комплекс за короткое время снова будет готов к выполнению боевой задачи.

Блочная конструкция полезна и для модификации. Достаточно заменить определенный блок более совершенным или модернизированным без необходимости передавать весь комплекс целиком на ремонтное предприятие, все производится в полевых условиях и за короткое время.

Сегодня комплекс «Панцирь-С1» имеется на вооружении не только России, но и многих стран Ближнего Востока и можно отметить, что спрос на оружие будущего не уменьшается.

topwar.ru

Зенитный ракетно-пушечный комплекс (ЗРПК) Панцирь-С1: фото, видео, характеристики


Панцирь-С1, по кодификации NATO – SA-22 Greyhound, по индексу ГРАУ – 96К6 – это самоходный зенитный ракетно-пушечный комплекс наземного базирования производства РФ.



Разработка произведена в государственном унитарном предприятии «Конструкторское бюро приборостроения». Функционал состоит в обеспечении безопасности обороняемых объектов от надводных и наземных угроз, а также в ближнем прикрытии военных и гражданских объектов от перспективных и современных средств воздушного нападения.



Создание ЗРПК относится в 1994 году, широкой публике он был продемонстрирован на авиашоу МАКС-1995. Впоследствии Панцирь-С1 был много раз модернизирован, последняя из модификаций представлена на МАКС-2007. В ноябре 2012 года комплекс был взят на вооружение.



Содержание:

1. Фотографии
2. Видео
3. Обзор
4. Тактико-технические характеристики

4.1 Основные характеристики

4.2 Характеристики системы обнаружения

4.3 Ракетное вооружение

4.4 Пушечное вооружение

5. Работа комплекса

5.1 Режимы работы

6. Модификации
7. Боевое применение



1. Фотографии



2. Видео



3. Обзор

Панцирь-С1 имеет малый радиус действия, устанавливается на гусеничном или колесном шасси прицепа, грузового автомобиля либо же установка происходит стационарно. Руководят им три либо два оператора. ПВО обеспечивается посредством управляемых ракет с радиокомандным наведением с радиолокационным и инфракрасным слежением, а также автоматических пушек. ЗРПК имеет возможность бороться с живой силой и наземными легкобронированными целями.



В целях осуществления помехозащищенности система связи вносит изменения в частоту 3500 скачков/с в большом диапазоне по псевдослучайному закону. Из-за модульного принципа ЗРПК возможно устанавливать на всех шасси.



4. Тактико-технические характеристики

4.1 Основные характеристики

  • Тип: ЗРПК
  • Экипаж, ч.: 3
  • Масса комплекса, кг: до 30000 (пропорционально шасси)
  • Время развёртывания, мин: 8-9
  • Время реакции, с: 4-6
  • Боезапас: 1400 снарядов, 12 ракет 57Э6-Е.



4.2 Характеристики системы обнаружения

  • Радиолокационные станции: 1РС2, 1РС1-1Е
  • Тип радиолокационных станций: трёхкоординатная двухдиапазонная
  • Тип антенны: фазированная антенная решетка
  • Азимут обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов, благодаря механическому повороту — 360
  • Угол места обзора (сопровождение/обнаружение): (от 0 до 82)/45 градусов
  • Дальность (ЭПР 2 м²) (сопровождение/обнаружение): 36/30 км
  • Оптико-электронная система сопровождения: имеется
  • Поле зрения: 1,8 х 2,7 градуса
  • Режимы: ручной/автоматический
  • Дальность, м: 18000.



4.3 Ракетное вооружение (57Э6-Е)

  • Тип: сверхзвуковая двухступенчатая твёрдотопливная
  • Наведение: радиокомандное
  • Скорость, м/с (средняя на дистанции 18 км/максимальная): 700/1300
  • Максимальная скорость цели: 1000 м/с
  • Дальность до цели, м: 1200 — 20000
  • Высотность цели, м: 15 – 1500
  • Длина. см: 320
  • Калибр: 170/90 мм
  • Масса (с/без ТПК), кг: 94/74,5
  • Тип боеголовки: стержневая
  • Масса боеголовки, кг: 20
  • Масса взрывчатых веществ боеголовки. кг: 5,5.



4.4 Пушечное вооружение (2А38М)

  • Тип: зенитный спаренный автомат
  • Калибр, мм: 30
  • Эффективная максимальная дальность стрельбы, м: 4000
  • Суммарная скорострельность: 5000 выстр/мин
  • Живучесть ствола: менее 8000 выстрелов
  • Тип боеприпасов: бронебойно-зажигательные
  • Начальная скорость пули, м/с: 960
  • Масса патрона, г: 842
  • Масса снаряда, г: 389.



5. Работа комплекса

Главное достоинство данного ЗРПК заключается в совмещении многоканальной системы Особенность комплекса «Панцирь-С1» состоит в соединении ракетно-артиллерийского вооружения и многоканальной системы сопровождения и захвата целей, что образует непрерывную зону перехвата цели по дальности от 200 метров и по высоте от 0 метров. Досягаемость по дальности составляет 20000 м, а по высоте – 15000 м.



5.1 Режимы работы

Как максимум, шесть машин, способны вместе работать посредством цифровой связи в разнообразных режимах:



  • Одиночные боевые действия: весь диапазон действий, от обнаружения цели и заканчивая ее перехватом, выполняются единственным комплексом
  • Боевые действия в составе батареи: один ЗРПК действует в одно и то же время, как командный пункт и боевая машина. Возможно подключение к нему 3-5 комплексов, которые будут получать целеуказания
  • Боевые действия с командным пунктом: из командного пункта на установки ЗРПК поступают целеуказания
  • Боевые действия в составе батареи с радиолокационной станцией раннего предупреждения и КП: радиолокационная станция направляет данные о воздушной обстановке на КП, который впоследствии направляет целеуказания на ЗРПК
  • Возможна деятельность в автоматическом режиме, как в составе батареи – до шести комплексов, так и в качестве отдельной боевой единицы.



6 Модификации

  • Панцирь-С1-О (2005). Установлена оптическая система управления вооружением с одноцелевым каналом, а также 2×4 57Э6Е 2×2 30-мм 2А72
  • Панцирь-С1 (2005). Установлена двухдиапазонная радиолокационная станция сопровождения 1РС2-Е «Шлем», а также 2×4 57Э6Е и 2×2 30-мм 2А38М
  • Панцирь-С1 (2006). Установлена радиолокационная станция сопровождения с четырехцелевым каналом, которая обладает возможностью захватывать цель по высоте – 0-15000 м, а по дальности – 200-20000 м. Также появились 2×6 57Э6Е и 2×2 30-мм 2А38М
  • Панцирь-М — морской вариант.



7. Боевое применение

  • По информации СМИ Российской Федерации, в 2014 году ЗРПК «Панцирь-С1». Дислоцированные в Крыму, много раз сбивали беспилотные летательные аппараты, летящие со стороны Украины.
  •  Также на фотографиях был обнаружен ряд комплексов, находящихся на востоке Украины вблизи города Шахтерска (территория, контролируемая повстанцами).

contract-army.ru

что умеют обновленные зенитные ракетные комплексы

С февраля этого года безопасность главной базы Тихоокеанского флота, Владивостока, обеспечивают расчеты нового ЗРПК «Панцирь-С2». Речь идет о продолжении прекрасно зарекомендовавшей себя серии зенитных ракетно-пушечных комплексов, способных выставить эффективную защиту от максимально широкой линейки средств воздушного нападения – от беспилотного летательного аппарата до крылатой ракеты.

На боевое дежурство по прикрытию воздушного пространства над главной базой ТОФ заступил целый дивизион новых «Панцирей». До этого, как сообщает пресс-служба флота, его расчеты прошли курс подготовки для работы на новой технике и даже провели учебные стрельбы по различным видам мишеней на полигоне Ашулук в Астраханской области.

Всей мощью огня

О том, что в самое ближайшее время в войска поступит модернизированный зенитный ракетно-пушечный комплекс «Панцирь-С2», еще осенью прошлого года сообщал начальник ПВО и ПРО ВКС России генерал-лейтенант Виктор Гуменный. Он подчеркнул, что комплекс уже прошел установленные типовые испытания, а его поступление на вооружение будет осуществляться параллельно с постановкой в боевой строй систем С-400. Дивизионы ЗРПК войдут в состав полков С-400 в качестве средства обороны от авиационных средств поражения в ближней зоне, отметил генерал Гуменный, уточнив, что речь идет в том числе о защите от крылатых и противорадиолокационных ракет.

Своеобразная обкатка нового комплекса состоялась в сентябре прошлого года на полигоне Ашулук в ходе масштабных учений «Боевое содружество – 2015». Комплекс оснащен скорострельными 30-миллиметровыми автоматическими пушками 2А38М и управляемыми ракетами с границами зоны поражения до 18–20 километров по дальности и до 15 километров по высоте. Многоканальная система захвата и сопровождения целей полностью совмещена с ракетно-артиллерийским вооружением, создавая непрерывную зону перехвата.

В одном из учебных боев во время упомянутых учений «Панцирь», прикрывавший, по легенде, колонну своей техники, сходу поразил ударный беспилотник. Вообще, цели, летящие на сверхнизких высотах, – конек этого комплекса. С ними он расправляется без особого труда. Причем скорость, с которой могут двигаться воздушные объекты, превышает тысячу метров в секунду, а поражать этот ЗРПК способен одновременно до четырех целей.

Невидимый купол

От предыдущей модификации «Панциря» обновленный комплекс отличается наличием радара с улучшенными характеристиками и расширенной ракетной номенклатурой. Двухдиапазонная трехкоординатная радиолокационная станция сопровождения цели и ракет вскрывает и сопровождает воздушные объекты по всему горизонту, обнаруживая их на дальности уже в 36 километров. Учитывая время реакции – до шести секунд, а также скорость полета цели – до километра в секунду, объект будет гарантированно уничтожен сразу после его попадания в зону поражения систем вооружения.

Так, для 30-миллиметрового спаренного зенитного автомата такая зона наступает уже на расстоянии четыре километра. Стоит сказать, что у тех, кто хоть раз наблюдал за реальным применением пушечной системы 2А38М, нет сомнений: преодолеть эту сплошную стену огня (а скорострельность этого оружия достигает пяти тысяч выстрелов в минуту) невозможно.

«Панцирь» – визитная карточка Тульского КБП и его дочернего предприятия «Щегловский вал». Тульские оружейники убеждены: аналогов этому ЗРПК сегодня в мире нет и в ближайшее время вряд ли предвидится. В данном комплексе обеспечено уникальное сочетание всего спектра задач противовоздушной обороны – от обнаружения и сопровождения целей до непосредственно огневого воздействия по ним. Добавим сюда возможность монтажа элементов комплекса на универсальное шасси автомобилей высокой проходимости либо гусеничной техники (например, на базу БМП-3 или МТЛБ).

Для этих машин нет бездорожья. Они могут встать в любом месте, выйти и выполнить задачу как в одиночном порядке, так и в группе зенитных средств, обмениваясь информацией по закрытым каналам связи. По мнению военнослужащих ПВО – основных эксплуатантов данного комплекса, преодолеть создаваемый им невидимый защитный купол не способны ни существующие, ни перспективные средства воздушного нападения.

О надежности «Панцирей» говорит такой факт. Во время испытаний локаторов на производстве эти устройства ставят на специальный стенд, где их длительное время подвергают мощному вибрационному воздействию. Фактически имитируются условия применения и транспортировки. Кроме того, в обязательном порядке проводятся климатические испытания: оборудование проверяется в специальных камерах, где создается температурный режим от минус 50 до плюс 60 градусов. Каждый локатор выдерживается в такой камере до нескольких суток, в течение которых проводится исследование характеристик оборудования.

Если снятые данные положительны, изделие получает право быть установленным на комплекс. По словам гендиректора «Щегловского вала» Владимира Попова, именно такими жесткими методами обеспечивается максимальная надежность, заданная в требованиях технической документации. «Изначально к разрабатываемой РЛС были выставлены строгие требования, поэтому сегодня до и после сборки каждый локатор проходит очень большой объем механических и климатических испытаний, чтобы соответствовать всем параметрам», – подчеркивает глава предприятия.

На страже сирийского неба

Расчетам ЗРПК «Панцирь-С2» доверено сегодня нести боевое дежурство на авиабазе Хмеймим, прикрывая совместно с С-400 группировку ВКС России, действующую в Сирии. Кстати, изюминкой комплекса является возможность его применения как по воздушным целям (самолетам, вертолетам, дистанционно пилотируемым летательным аппаратам и высокоточному оружию), так и по подвижным наземным объектам.

Автоматическая пушка 2А38М использует бронебойно-зажигательные патроны с начальной скоростью полета в 960 метров в секунду. Такие характеристики оружия позволяют поражать, к примеру, бронетранспортеры, БМП. При этом «Панцирь» во время работы гарантирует защиту своей аппаратуры от любых помех, обеспечивает высочайшую точность целеуказания, а кроме того, работает в автоматическом режиме до момента принятия решения о нанесении огневого удара.

«ЗРПК типа «Панцирь», как и задавалось ранее, должен оставаться и интерпретироваться как средство ПВО ближнего действия непосредственного прикрытия, а, к примеру, ЗРК «Тор-М2» – использоваться в качестве широко применяемого многоканального средства ПВО малой дальности», – полагает генерал-лейтенант в отставке доктор технических наук Александр Лузан. При этом, по мнению генерала Лузана, ЗРК «Тор-М2» и ЗРПК «Панцирь-С1» и «Панцирь-С2» являются не конкурирующими между собой, а взаимно дополняющими перспективными средствами ПВО, которые должны использоваться каждый в своей нише и по своему предназначению.

Надежность и востребованность российских зенитных ракетно-пушечных комплексов подтверждается и значительным количеством заказов на поставку этой боевой техники за рубеж. Так, комплексы предыдущего поколения, «Панцирь-С1», уже закупил целый ряд стран, среди которых Объединенные Арабские Эмираты, Бразилия, Иран, Оман, Алжир. По словам заместителя председателя правительства РФ Дмитрия Рогозина, курирующего оборонно-промышленный сектор, заявки на российские зенитные ракетно-пушечные комплексы сделаны уже до 2019 года, в связи с чем идет речь о наращивании мощностей российских предприятий-изготовителей.

Автор: Дмитрий Сергеев

tvzvezda.ru

ЗРК Панцирь С1 — ракетно-пушечный комплекс ПВО: технические характеристики системы (ТТХ)

Вера

Интересуюсь оружием

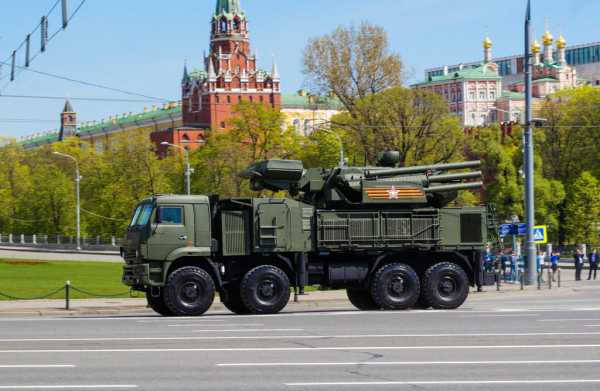

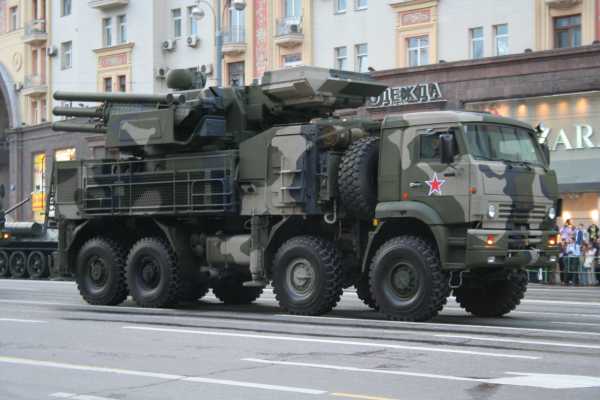

ЗПРК Панцирь С1 на параде в Москве 9 мая

Развитие мобильных систем ПВО для Российской армии — приоритетная задача, учитывая условия и положения военной доктрины Российской Федерации. Создание комплекса противодействия летательным аппаратам, беспилотникам и наземным средствам в бюджетном исполнении приоритете военной промышленности. Ярким представителем такого подхода стал ракетно-пушечный комплекс Панцирь-С1.

Параметр Описание
Боекомплект 12 ракет, 1400 снарядов
Дальность действия 20 км
Масса боевой части ракеты 20 кг
Время развертывания 5 минут
Экипаж 3 человека

История создания ЗРК «Панцирь С1»

Развитие систем ПВО шло в ногу с изменениями в авиации. На создание летательных аппаратов совершенной конструкции сухопутчикам приходилось отвечать моделированием средств противодействия атакам с воздуха.

В 21 веке угроза воздушного уничтожения наземных войск высока как никогда, учитывая совершенствование конструкции планера самолетов и вертолетов, появление беспилотников, вооруженных управляемыми боеприпасами и создание крылатых ракет большой дальности.

Для прикрытия наземных частей и стратегических объектов Российская армия использует ряд мобильных систем

soldats.club

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
