ЗРПК Панцирь-С1. Фото. Видео. ТТХ. Устройство
Панцирь-С1 (индекс ГРАУ — 96К6, на этапе разработки имел словесное название «Тунгуска-3» — российский самоходный зенитный ракетно-пушечный комплекс (ЗРПК) наземного и морского базирования.
ЗРПК Панцирь-С1 — видео
Комплекс был разработан рядом структур оборонно-промышленного комплекса СССР и России во главе с Конструкторским бюро приборостроения. Предназначен для ближнего прикрытия гражданских и военных объектов (в том числе комплексов ПВО большой дальности) от всех современных и перспективных средств воздушного нападения. Также может осуществлять защиту обороняемого объекта от наземных и надводных угроз.
Работы по созданию комплекса были завершены в 1994 году, впервые он был продемонстрирован на МАКС-1995. С того времени комплекс был значительно модернизирован, последняя известная модификация демонстрировалась на МАКС-2007. 16 ноября 2012 года Распоряжением Председателя Правительства РФ Д. А. Медведева ЗРПК «Панцирь-С1» принят на вооружение Российской армии. В 2015 году принят на вооружение новый комплекс «Панцирь-С2» с улучшенными характеристиками. В 2016 году закончена разработка модификации комплекса «Панцирь-СМ» в котором, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км.
«Панцирь-С1» представляет собой зенитный ракетно-пушечный комплекс малого радиуса действия, размещаемый на гусеничном шасси, колесном шасси грузовика, прицепа или устанавливаемый стационарно. Управление ведётся двумя или тремя операторами. Противовоздушная оборона осуществляется автоматическими пушками и управляемыми ракетами с радиокомандным наведением с инфракрасным и радиолокационным слежением. Комплекс предназначен для защиты малоразмерных объектов от средств воздушного нападения (как пилотируемых, так и беспилотных). Кроме того комплекс способен вести борьбу с легкобронированными наземными целями, а также живой силой противника.
Особенность комплекса «Панцирь-С1» состоит в совмещении многоканальной системы захвата и сопровождения целей с ракетно-артиллерийским вооружением, создающей непрерывную зону перехвата цели по высоте (минимальная) от 0 м и по дальности (минимальная) от 200 м. Досягаемость по высоте 15 км, по дальности 20 км, даже без внешней поддержки.
Время реакции комплекса 4-6 секунд; 1,5 секунды между пусками ракет как и захватами целей системой. Количество одновременно обстреливаемых целей в ±45° — четыре. В ±90° — две. Максимальная скорость захвата равна 10 целям в минуту.
Наименьшая ЭПР для комплекса 2-3 см². Это позволяет фиксировать малоразмерные разведывательные БПЛА ближнего действия. В 2014 году в рамках учений подтверждена возможность уничтожать комплексом, работающим в движении, цель со скоростью 1000 м/с. Модульный принцип позволяет размещать систему на любом шасси, в том числе на гусеничном.
Стоимость Панцирь-С1
По данным известных контрактов, цена одного ЗРПК «Панцирь-С1» при экспортных поставках составляет от 13,15 до 14,67 миллионов долларов США.
Существует упрощенная и удешевлённая версия «Панцирь-С1» для экспорта, которая содержит только оптико-электронную систему управления огнём.
Работа комплекса
До 6 машин «Панцирь-С1» могут совместно работать через цифровую сеть связи в различных режимах.
— Одиночные боевые действия: все действия, начиная от обнаружения цели до её перехвата, полностью выполняются единственным комплексом без привлечения других средств.
— Боевые действия в составе батареи: один «Панцирь-С1» работает как боевая машина и одновременно как командный пункт. От 3 до 5 «Панцирей» могут быть подключены к нему и получать целеуказания для последующего выполнения задачи.
— Боевые действия с командным пунктом: командный пункт посылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
— Боевые действия в составе батареи с командным пунктом и РЛС раннего предупреждения (собственная РЛС раннего предупреждения высокомобильная 1РЛ123): командный пункт получает воздушную обстановку от РЛС раннего предупреждения и отсылает целеуказания на установки «Панцирь-С1» для последующего выполнения задачи.
— Может работать в автоматическом режиме как в отдельной боевой единице, так и в составе подразделения — до 6 машин в батарее.
Конструкция Панцирь-С1
Локационная система
3 локатора:
— Радар раннего обнаружения и целеуказания типа ФАР (дм-диапазон), по азимуту 360 град, по вертикали согласно применяемому режиму.
— Радары сопровождения и наведения: поле зрения (см-диапазон) — горизонталь 0–60° или 26–82° (2 режима). Миллиметровый диапазон совместно. По азимуту ± 45° и за счёт вращения круговой обзор.
— Поле зрения пассивного оптического локатора в составе радаров сопровождения и наведения 1,8 × 2,7 град. Вертикаль — от −5 до +82 град с учётом движения радаром. Скорость наведения максимальная — не менее 100 град/с.

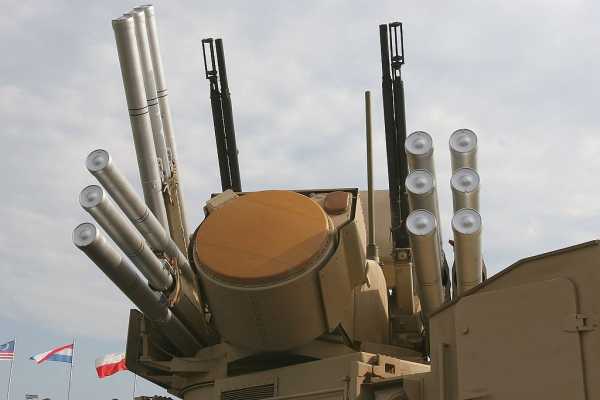

«Панцирь-С1» (в центре радар сопровождения целей) — две двуствольные зенитные пушки и 12 ракет земля-воздух, готовых к запуску
Система обнаружения, сопровождения и управления огнём
Система управления огнём комплекса «Панцирь-С1» включает РЛС (на основе ФАР) обнаружения и РЛС сопровождения. Эти радары сопровождают как цели, так и ракеты земля-воздух, запускаемые комплексом.
Радиолокационная станция 1РС1-1Е обнаружения целей дм-диапазона создана в ВНИИРТ. Для целей с эффективной площадью рассеяния 2 м² дальность обнаружения равна 32-36 км. Наибольшая дальность обнаружения 80 км.
Кроме радара, система управления огнём также содержит оптико-электронный комплекс с длинноволновым приёмником излучения (инфракрасный пеленгатор), а также осуществляет цифровую обработку сигналов и автоматическое сопровождение цели. Вся система может работать полностью автоматически.
РЛС 1РС2-Е «Шлем». Основа станции — двухдиапазонная РЛС (см+мм), обеспечивающая работу ЗРПК (в том числе и в движении) по широкому классу целей — самолётам, вертолётам (в том числе находящимся в режиме «висения»), дистанционно-пилотируемым летательным аппаратам (ДПЛА), высокоточному оружию, подвижным наземным объектам. Локатор миллиметрового диапазона обеспечивает обнаружение и поражение целей с ЭПР 0,1 м² на дальности 20 км. Захват цели с ЭПР 2 м² обеспечивается всей РЛС на дальности 30 км. Наибольшая дальность 36 км.
ОЭС служит и для обнаружения целей и для их сопровождения и наведения ракет в оптическом и тепловом диапазоне частот. ОЭС сопровождает цель, используя ИК-диапазон 3-5 мкм, что обеспечивает всесуточное использование ракетного вооружения в оптическом режиме работы. Дальность автосопровождения (при дальности метеовидимости 10 км) составляет: самолёта F-16 — 17-26 км; ПРР HARM — 13-15 км. Только ОЭС служит для стрельбы по морским и наземным целям.
Два независимых средства наведения — радар и оптико-электронная система — позволяют осуществлять захват четырёх целей одновременно.
Время реакции комплекса 4-6 секунд. 1,5 секунды между пусками ракет как и захватами целей системой, это мировой рекорд. Сектор работы для ОЭС от −5° до +82° по вертикали, с учётом значительной физической высоты расположения прицельного комплекса ОЭС это расширяет поле для раннего обнаружения сверхмаловысотных, морских и наземных целей.
Для обеспечения помехозащищённости система связи меняет частоту 3500 скачков/с по псевдослучайному закону в широком диапазоне.
Ракета
Официальные данные разработчика: ракета высокоманёвренная, с малым временем разгонного участка, малым снижением скорости за счёт бикалиберной схемы (разгонный блок отстреливается и калибр ракеты резко уменьшается, что снижает потери на аэродинамическое сопротивление), миниатюрная электроника, взрыватель контактный и неконтактный.
Ракета 57Э6Е, экспортная 57Э6-Е (обе: высота 15, дальность 20, до 2006 г. до 18 км по дальности), и 9М335 (высота 8, дальность 12). С 2010 принят на вооружение вариант с 57Э6Е (высота поражения в 10 км была до этого года, однако нет точных данных в каком году). Минимальная высота цели для ракеты 15 м, радиус срабатывания неконтактного взрывателя 7-9 м. Для прежнего варианта обеспечивалась для цели типа самолёт тактической авиации, включая малозаметные, движущиеся с скоростью 500 м/с и идущие на высоте 10 км.
Ракета хранится без проверок 15 лет.
Ракета обеспечивает поражение целей с ЭПР 0,1-0,3 метра на дальности 20 км и эффективное поражение всех типов перспективных средств воздушного нападения, в первую очередь высокоточного оружия со скоростями полёта до 1000 м/с и минимальной эффективной отражающей поверхностью (ЭОП) 0,03 — 0,06 м², с вероятностью не менее 0,7 одной ракетой.
К 2017 будет завершена разработка Панцирь-СМ с возможностью эффективного поражения баллистических целей.
Модификации Панцирь-С
Роман — 1994 год. Прототип, выполнен на шасси Урал-5323-20.
ЗПРК 96К6 — 2005 год. Серийный вариант, выполненный на шасси КамАЗ-6560.
Панцирь-С1-О — 2005 год. Вооружение: 2×2 30-мм 2А72, 2×4 57Э6Е. С оптической системой управления вооружением (с одноцелевым каналом). Отсутствует РЛС сопровождения.
Панцирь-С1Э — модификация для экспортного назначения, выполненный на шасси MAN-SX45. Использовано оборудование иностранного изготовления. ЗУР — 9М311;
Панцирь-2Э — 2006 год — специальная модель для экспортного назначения. РЛС сопровождения с улучшенными параметрами;
Панцирь-С1 — 2006 год. Вооружение: 2×2 30-мм 2А38М, 2×6 57Э6Е. С РЛС сопровождения с 4-целевым каналом, зона захвата цели по дальности — 0,2-20 км, по высоте — 0-15 км.
Панцирь-С1 (БМ 72В6Е) — Модификация комплекса, выполненная на шасси «БАЗ-6909-019».
Панцирь-С2 — модернизированный комплекс для ВС РФ, на вооружении.
Панцирь-М — морской вариант ЗРПК «Панцирь-С». С июля 2015 года предполагалось начать серийное производство. В августе 2015 размещён заказ на первые три комплекса, 30 апреля 2018 спущен на воду первый МРК проекта 22800, оснащенный комплексом.
Панцирь-МЕ — 2015 год. Вооружение: 8 готовых ракет + 32 в запасе, 2×6 30-мм пушки. Предлагается на экспорт. Комплекс должен заменить Кортик и под него будут изменены некоторые корабли.
Панцирь-СА — арктическая модификация на базе двухзвенного гусеничного транспортёра ДТ-30. Впервые представлен был широкой публике на военном параде Победы на Красной площади 9 мая 2017 г. В отличие от базовой модели отсутствует зенитная пушка, увеличено количество ракет с 12 до 18 и модернизирована станция обнаружения целей.
Панцирь-СМ — модификация в которой, за счет применения вновь разработанной многофункциональной станции прицеливания, дальность поражения целей увеличена до 40 км., дальность обнаружения 75 км.

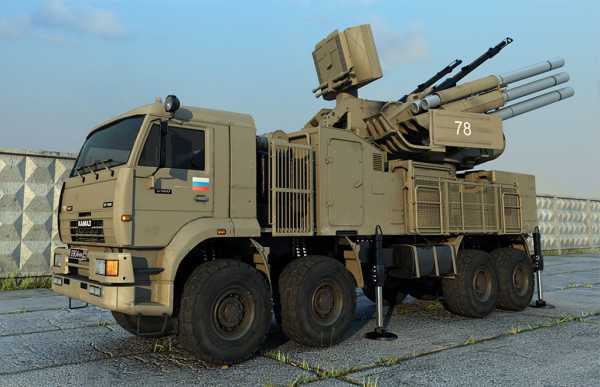

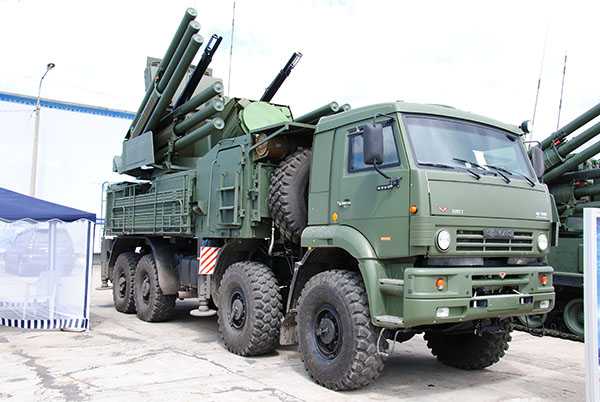

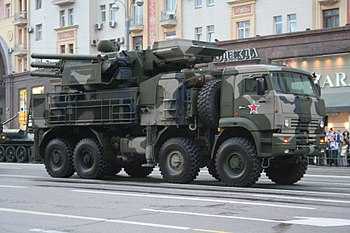

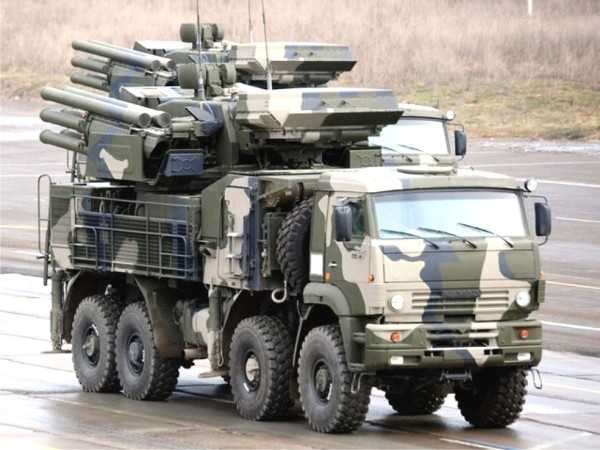

ЗРПК «Панцирь-С1» на базе КамАЗ-6560
Тактико-технические характеристики Панцирь-С1
— Производитель: КБП (Тула)
— Годы эксплуатации: 2008 — нынешнее время
— Экипаж: 3 человека
— Масса комплекса: до 30 тонн (зависит от шасси)
— Время развёртывания: < 5 минут
— Время реакции: 4–6 с
— Боезапас: 12 ракет 57Э6-Е, 1400 снарядов
РЛС Панцирь-С1
— РЛС: 1РС1-1Е и 1РС2
— Тип РЛС: Двухдиапазонная трёхкоординатная
— Тип антенны: ФАР
— Диапазон: см/мм (канал сопровождения) и см (канал обнаружения)
— Азимут обзора (обнаружение/сопровождение): (от 0 до 82)/45 градусов (360 за счёт механического поворота)
— Угол места обзора (обнаружение/сопровождение): (от 0 до 82)/45 градусов
— Дальность (ЭПР 2 м²) (обнаружение/сопровождение): 36/30 км
— Оптико-электронная система сопровождения: есть
— Поле зрения: 1,8 × 2,7 градуса
— Режимы: автоматический/ручной
— Дальность: 18 км
Ракетное вооружение Панцирь-С1
— Тип: двухступенчатая сверхзвуковая твердотопливная
— Наведение: радиокомандное
— Скорость (максимальная / средняя на дистанции 18 км): 1300/700 м/с
— Максимальная скорость цели: 1000 м/с
— Дальность до цели: 1,2 км — 20 км
— Высотность цели: 15 м — 15 км
— Длина: 3,2 м
— Калибр: 170/90 мм
— Масса (без/с ТПК): 74,5/94 кг
— Тип БЧ: стержневая
— Масса БЧ: 20 кг
— Масса ВВ БЧ: 5,5 кг
Пушечное вооружение Панцирь-С1
— Тип: спаренный зенитный автомат
— Калибр: 30 мм
— Эффективная максимальная дальность стрельбы: 4 км
— Суммарная скорострельность: 5000 выстр./мин
— Живучесть ствола: > 8000 выстрелов
— Тип боеприпасов: бронебойно-зажигательные
— Начальная скорость пули: 960 м/с
— Масса патрона: 842 г
— Масса снаряда: 389 г

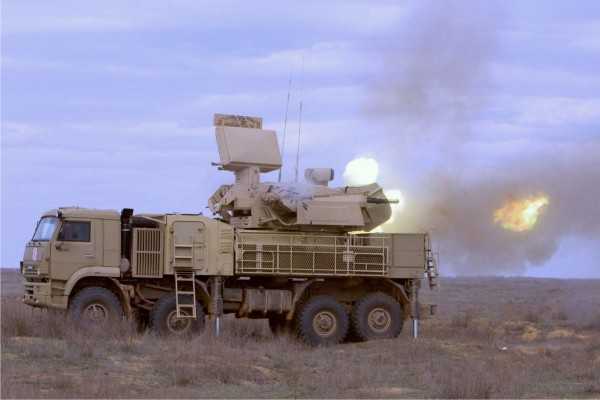

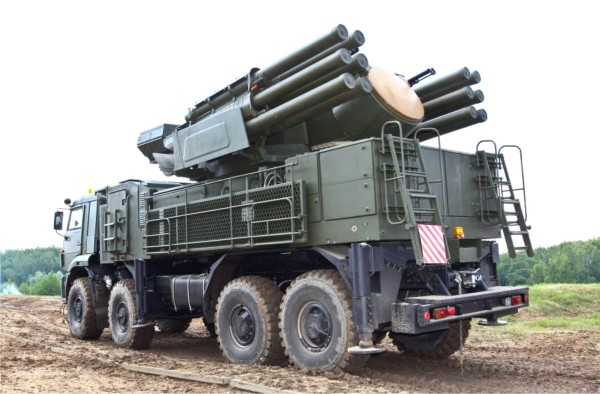

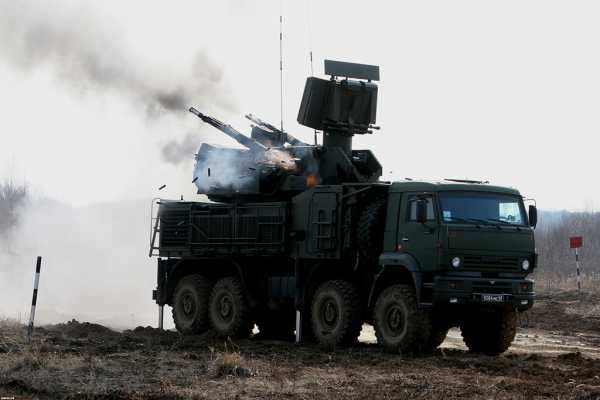

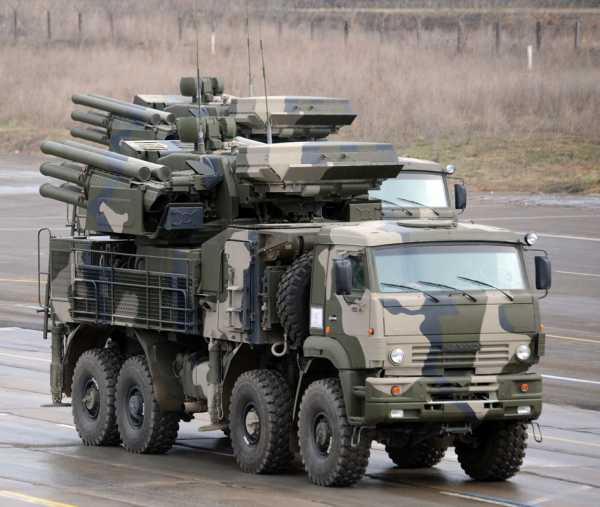

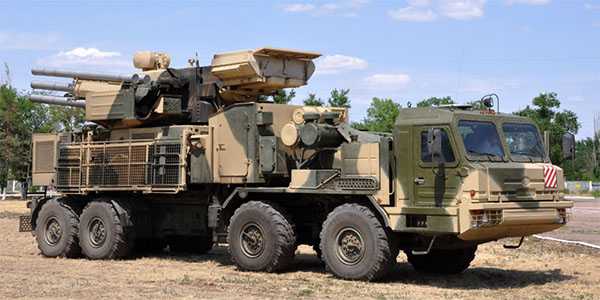

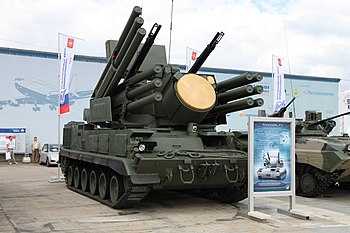

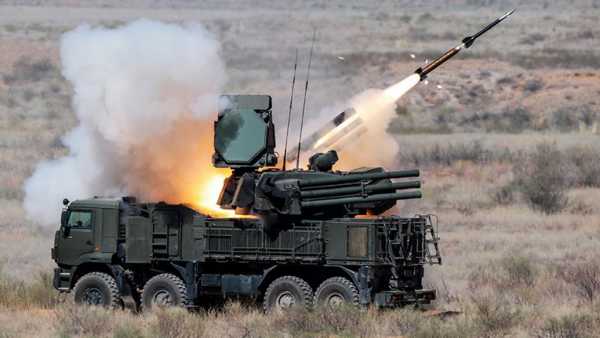

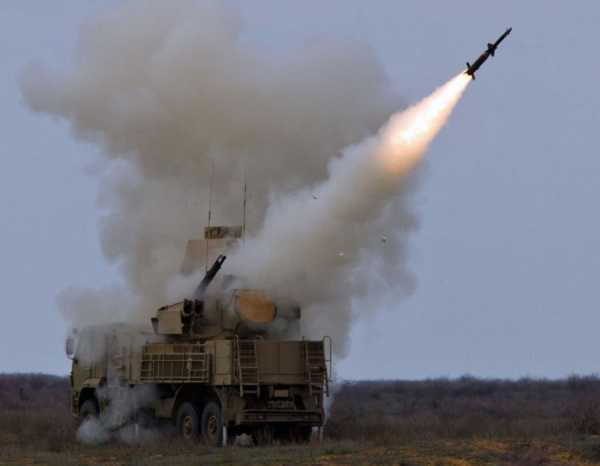

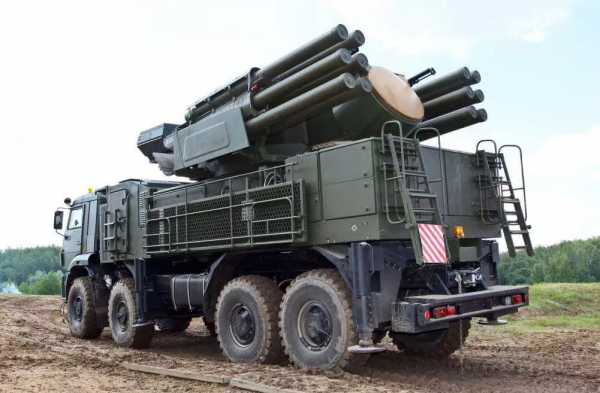

Фото ЗРПК Панцирь-С1
Добавить комментарий
oruzhie.info
Появилось фото уничтоженного комплекса «Панцирь-С1»
02:2213.05.2018
(обновлено: 07:01 13.05.2018)
10154152188
МОСКВА, 13 мая — РИА Новости. В Сети появилось фото зенитного ракетно-пушечного комплекса «Панцирь-С1», уничтоженного израильскими военными в Сирии. Снимок опубликовал в Twitter журналист Александр Коц.
Армия Израиля опубликовала видео удара по ЗРПК «Панцирь-С1» в СирииРанее пресс-служба Армии обороны Израиля опубликовала видео ракетного удара по «Панцирь-С1» сирийской армии. Сообщалось, что запись сделана с ракеты Spike NLOS.Фото уничтоженного Панциря.
— Александр Коц (@sashakots) 11 мая 2018 г.
Тут написано, что все ракеты отстреляны (это видно по обгоревшим трубам), радар — не в боевом положении, место попадания ракеты, гидравлическая стойка поднята.
То есть ему просто нечем было отбиваться, ждал перезарядки. Вопрос, почему молчали пушки. pic.twitter.com/IbK9ik1Tgb
Судя по подписи к фотографии, машина была безоружна. По словам военного корреспондента, это видно по обгоревшим трубам. Кроме того, радар «Панциря» не находился в боевом положении.
«То есть ему просто нечем было отбиваться, ждал перезарядки», — заметил Коц.
Удар по Сирии
В ночь на четверг армия Израиля сообщила, что иранские силы «Аль-Кудс» в Сирии выпустили около 20 ракет по позициям израильских войск на Голанских высотах.
В ответ ВВС Израиля нанесли ракетные удары по нескольким военным объектам и складам в Сирии. Информационного агентство САНА сообщило, что силам арабской республики удалось сбить «десятки ракет», большая часть из которых не достигла цели. Остальные поразили «некоторые расчеты ПВО, радар и склад боеприпасов», говорилось в сообщении.
Позднее стало известно, что в результате израильского удара погибли три человека.
Министр обороны Израиля призвал Асада «вышвырнуть» иранцев из СирииИзраильские военные отмечали, что заранее оповестили российских коллег об авиаударах по Сирии.
Еще за два дня до произошедшего, 8 мая, в день выхода США из ядерной сделки с Ираном, израильские войска зафиксировали «необычную активность» иранских сил в Сирии. Армейская пресс-служба сообщила, что Израиль готовится к возможной атаке, развернув ПВО на Голанских высотах и распорядившись открыть там бомбоубежища.
«Не был в боевой готовности»
В Иране пригрозили «сровнять с землей» Тель-АвивИзраильтянам удалось уничтожить «Панцирь-С» потому, что он не был приведен в боевую готовность, в противном случае ракета была бы сбита, заявил РИА Новости доктор военных наук Константин Сивков.«Удар был на 70 ракет, нацеливались они на системы ПВО. Был уничтожен именно «Панцирь-С», это было видно. Ракета применялась малогабаритная, с дальностью около 25 километров, практически противотанковая ракета, дозвуковая. Судя по тому, как был уничтожен «Панцирь-С», он не был в боевой готовности», — подчеркнул он.
Российский зенитный ракетно-пушечный комплекс «Панцирь-С» наземного и морского базирования предназначен для ближнего прикрытия гражданских и военных объектов от всех современных и перспективных средств воздушного нападения в любой погодно-климатической и радиоэлектронной обстановке днем и ночью. Также комплекс может осуществлять защиту обороняемого объекта от наземных и надводных угроз.
Развитие ситуации — в спецпроекте РИА Новости «Война в Сирии» >>
ria.ru
ЗРПК Панцирь-С1 Зенитный Ракетно-пушечный Комплекс, Технические Характеристики ТТХ и Описание Системы Панцирь-С2 с Фото
Вторая половина прошлого столетия стала временем бурного развития боевой авиации. Самолеты стали быстрее, получили новые виды вооружений и системы прицеливания. Появились боевые вертолеты, поначалу это были неуклюжие и медлительные машины, пригодные только для транспортировки грузов и раненых бойцов, но очень быстро стали грозными ударными машинами. В итоге именно угроза нападения с воздуха стала наиболее опасной для современных сухопутных войск.
История нескольких локальных конфликтов конца прошлого и начала нынешнего столетия показала, что авиация способна решить судьбу вооруженного столкновения. Появление высокоточных ракет «воздух-земля», новых систем управления огнем, стремительное развитие беспилотных летательных аппаратов только усиливают роль авиации. По мнению большинства военных экспертов, в нынешнем столетии именно авиация станет царицей поля боя.
А что же сухопутные войска? Что они могут противопоставить угрозе с воздуха? Как смогут защитить себя? В последние десятилетия во многих ведущих государствах активно разрабатывают зенитно-ракетные комплексы малого и среднего радиуса действия, предназначенные для защиты войск и объектов инфраструктуры.
Эти системы противовоздушной обороны (ПВО) позволяют максимально эффективно бороться против маневренных и низколетящих воздушных целей, в том числе фронтовой авиации (включая ударные вертолеты) и крылатых ракет.
В 1990 году в России началась разработка нового зенитного ракетно-пушечного комплекса (ЗРПК) малого радиуса действия «Панцирь-С1», он был создан для защиты частей сухопутных войск и важнейших промышленных объектов.
История создания ЗРПК «Панцирь-С1»
В середине 60-х годов была создана легендарная советская зенитная установка ЗСУ-23-4 «Шилка». Однако уже в середине 70-х годов стало понятно, что этот комплекс уже морально устарел. 23-мм пушка не могла эффективно поражать высокоскоростные и хорошо защищенные воздушные цели. Радиолокационное оборудование также не соответствовало требованиям времени.
В конце 70-х годов началась разработка принципиально нового зенитного комплекса, который должен был прикрывать сухопутные войска. Новый ЗРК получил более мощную 30-мм пушку и комплекс ракетного вооружения для более эффективной борьбы с вертолетами противника. В 1982 году новый ЗРПК «Тунгуска» был принят на вооружение.
Разработкой ЗРК «Тунгуска» занималось тульское КБ Приборостроения. 30-мм пушка этого ЗРПК может обстреливать низколетящие цели. Однако свое ракетное вооружение «Тунгуска» могла использовать только во время остановок и в условиях визуального контакта с воздушной целью.
По своим характеристикам ЗРК «Тунгуска», несомненно, являлась новым шагом в защите сухопутных войск от авиации противника. В середине 80-х годов стремительно начала меняться и сама военная авиация. Появились крылатые ракеты, беспилотные летательные аппараты, действующие на низких и сверхнизких высотах, активно разрабатывалось новое высокоточное оружие и средства радиоэлектронной борьбы (РЭБ).
Анализ предыдущих конфликтов ясно показал, что тактика авиации будет базироваться на использовании высокоточного оружия, которое должно полностью подавить ПВО противника. Чтобы противостоять такой тактике, нужно было научить систему ПВО эффективно противостоять высокоточному оружию.
Очевидно, что ЗРК «Тунгуска» уже не могла эффективно выполнять свои функции, и в 1990 году началась разработка нового комплекса ПВО, способного ответить на вызовы времени. Создание нового комплекса было поручено тульскому КБ Приборостроения. Перед новым ЗРПК ставили следующие задачи: защита подвижных подразделений сухопутных войск, важных военных и хозяйственных объектов. Кроме этого, ЗРК должен был защищать комплексы ПВО с большой дальностью поражения (например, С-300).
Новый зенитный ракетно-пушечный комплекс получил название «Панцирь-С1». В 1994 году был готов первый опытный образец этой машины.
Вначале военные не проявили к новому зенитному комплексу особого интереса. «Панцирь-С1» не умел стрелять в движении, и по мнению военных, не мог успешно бороться с высокоточным оружием на дальности больше 12 километров. Армию его характеристики не устраивали. С учетом тяжелого экономического положения начала 90-х о машине на время забыли.
Но тут в судьбу машины вмешался случай. Российский ЗРК очень заинтересовал военных ОАЭ, однако они потребовали качественно иных характеристик, и тульским конструкторам пришлось кардинально переделать комплекс. На машину было установлено новое пушечное вооружение, более совершенные зенитные ракеты, которые могли поражать цели на дистанции в двадцать километров, серьезно изменилась РЛС и система управления огнем (СУО). Можно сказать, что «Панцирь-С1» пережил второе рождение, став гораздо более совершенной и грозной машиной. Испытания новой версии состоялись в 2006 году.
Сумма экспортного контракта составляла 734 миллиона долларов. Но по вине подрядчиков сроки контракта были сорваны, и первые комплексы были поставлены в ОАЭ только в 2009 году.
Затем был контракт с Алжиром на сумму 500 миллионов долларов. Для этой страны были сделаны 38 комплексов. «Панцирь-С1» закупили также Сирия, Оман, Бразилия, Иран и Ирак. На вооружение российской армии данный комплекс был официально принят в 2012 году. Им планируют заменить все ЗРК «Тунгуска». В 2018 году должна появится модификация комплекса — «Панцирь-С2», а через год — новая версия, которая может бороться с баллистическими ракетами. В 2018 году ожидается появление корабельной модификации комплекса, точные ее характеристики пока неизвестны.
По непроверенной информации, стоимость одного комплекса ЗПРК «Панцирь-С1» составляет от 13,15 до 14,67 миллиона долларов.
До конца 2014 года для российской армии было поставлено 36 зенитно-ракетных комплексов этого типа.
Возможности «Панциря-С1»
ЗПРК «Панцирь-С1» — это универсальное средство борьбы с воздушными целями, имеющих скорость до 1000 м/с, на дистанции от 200 до 20 тысяч метров. Комплекс может уничтожать воздушные цели на высоте от 5 до 15 тысяч метров. Также он может бороться с легкой бронированной техникой противника и его живой силой. Это комплекс практически мгновенно может обнаружить и уничтожить самолет, вертолет, крылатую ракету или управляемую авиабомбу противника.

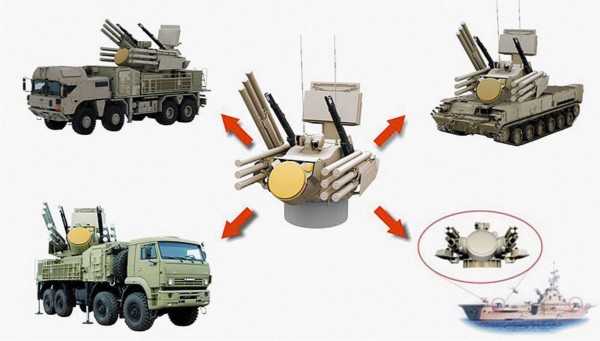

«Панцирь-С1» может быть размещен на колесном или гусеничном шасси, возможна и стационарная установка. Комплекс имеет защищенную от помех систему связи.
Уничтожение воздушных целей производится при помощи пушечного вооружения и зенитных ракет с ИК и РЛ ГСН.
Каждая машина имеет три локатора: РЛС раннего обнаружения и целеуказания, радар сопровождения и наведения, а также пассивный оптический радар.
РЛС обнаружения цели может одновременно вести до двадцати объектов, передавать в бортовую вычислительную машину их координаты и данные по скорости движения. Кроме этого, данная РЛС определяет тип цели и ее государственную принадлежность.
РЛС сопровождения целей и ракет в значительной степени определяет высокую эффективность комплекса. Она оборудована фазированной антенной решеткой. Радар позволяет ЗПРК вести огонь сразу по трем целям, при этом по наиболее опасной из них возможен залп из двух ракет.
Оптико-электронная система (ОЭС) используется для стрельбы по низколетящим целям, а также наземным целям.
«Панцирь-С1» может вести прицельную стрельбу во время движения, что не по силам зарубежным аналогам этого комплекса. Это позволяет машине более эффективно прикрывать колонны техники от авиаударов.
Вооружение комплекса состоит из двух спаренных 30-мм зенитных автоматов 2А38М с дальностью стрельбы четыре километра и 12 управляемых зенитных ракет (ЗУР) 57Э6, размещенных в двух блоках с каждой стороны боевого модуля.
Ракета 57Э6 внешне очень похожа на ЗУР «Тунгуски». Ракета является бикалиберной, двигатель находится во второй ступени. Она имеет высокую маневренность, небольшой разгонный участок, два взрывателя: контактный и бесконтактный. Масса боевой части – 20 килограмм, поражающие элементы стержневого типа. Разгонный блок ракеты отстреливается на начальном этапе полета .
Комплекс «Панцирь-С1» может применяться в нескольких режимах:
- Автономная работа. Комплекс может работать самостоятельно: обнаруживать цели, производить прицеливание и направлять ракеты на выбранные воздушные объекты
- Групповые боевые действия. Комплекс может составлять батареи, в состав каждой из которых входит шесть машин. Между ними устанавливается специальная кодированная связь. Каждый комплекс работает по своим целям, не мешая другим
- Работа под управлением внешнего командного пункта. В этом случае машины получают целеуказания с командного пункта и в дальнейшем производят все этапы работы самостоятельно.
Каждая из машин этого комплекса может выполнять функции командного пункта.
Технические характеристики ЗРПК «Панцирь-С1»
| Боекомплект: — ЗУР на пусковой установке — выстрелов | 12 1400 |
| Зона поражения, м: — ракетным вооружением (дальность) — ракетным вооружением (высота) — пушечным вооружением (дальность) — пушечным вооружением (высота) | 1200-20000 10-15000 200-4000 0-3000 |
| Время реагирования, с | 4-6 |
| Количество человек в боевом расчете | 3 |
| Скорость поражаемых целей, м/с | 1000 |
| Производительность, обстрелянных целей в минуту | 8-12 |
| Станция обнаружения и целеуказания 1РС1 | |
| Дальность обнаружения цели с ЭПР 2м2 , км | 36 |
| Диапазон радиальных скоростей обнаруженных целей, м/с | 30-1000 |
| Зона обзора: — по азимуту, град — по углу места, град | 360 0-60; 0-30; 40-80; 0-25 |
| Период обзора зоны, с | 2; 4 |
| Количество одновременно сопровождаемых целей | 20 |
| Рабочий диапазон | S |
| Станция сопровождения целей и ракет | |
| Зона работы: — по азимуту, град — по углу места, град | ±45 от -5 до +85 |
| Максимальная дальность обнаружения целей, км: — с ЭПР = 2м2 — с ЭПР = 0,03м2 | 24 7 |
| Одновременное автосопровождение: — целей — ЗУР | до 3-х до 4-х |
| Рабочий диапазон | К |
| Зенитная управляемая ракета 57Э6-Е | |
| Масса, кг — в контейнере — стартовая — БЧ | 94 74,5 20 |
| Калибр, мм — стартовой ступени — маршевой ступени | 170 90 |
| Длина ракеты, мм | 3160 |
| Длина ТПК, мм | 3200 |
| Максимальная скорость ракеты, м/с | 1300 |
| Средняя скорость полета, м/с: — на 12 км — на 18 км | 900 780 |
| Автомат 2А38М (двухствольный) | |
| Калибр, мм | 30 |
| Количество | 2 |
| Масса снаряда, кг | 0,97 |
| Скорость снаряда, м/с | 960 |
| Темп стрельбы | 1950-2500 |
| Способ управления стрельбой | дистанционное |
| Возможность эксплуатации, °С | ±50 |
militaryarms.ru
ЗРПК «Панцирь-С1»
- Подробности
- Категория: Системы и орудия ПВО
- Опубликовано: 01.02.2017
ЗРПК Панцирь-С1 — Зенитный ракетно-пушечный комплекс, служащий противовоздушной защитой малоразмерным объектам военного и административно-промышленного назначения от самолётной и вертолётной авиации, высокоточных крылатых ракет и управляемых авиабомб, беспилотных аппаратов. Этот комбинированный комплекс усиливает группировку ПВО при отражении ударов массированных средств воздушного нападения (СВН), и предназначен для поражения легкобронированных целей на близком расстоянии (до 36 км). Так скромно характеризуют свой комплекс КБП Шипунова.
История создания ЗРПК Панцирь-С1
История создания ЗРПК Панцирь-С1 непростая, для наземного базирования она началась в 1989-м с проведения конкурса на разработку ближнего ЗРК. Комиссия во главе с Главкомом ПВО СССР Третьяковым 15.12.89. утвердила проект на создание «Панцирь». И 29.06.90. генерал И. Третьяков утвердил «Протокол госкомиссии Совмина СССР на основании ОКР от 03.04.90 №56/07». Изначально предусматривалась защита от СВН подвижных подразделений и частей, неподвижных военных баз, аэродромов, портов, кораблей, узлов связи, важных промышленных объектов. Аркадий Шипунов был инициатором создания комплекса зашиты «Мёртвой зоны», что означало сбивать низколетящие (3 – 5 м над водой) скоростные (500 м/с) Томагавки США и более сложные цели, которым не смог ничего противопоставить Ирак в 1991 году.
Была поставлена ещё одна задача, скорее главная, по обороне комплексов дальнего радиуса действия С-300 от легкобронированной пехоты и от угрозы с воздуха. Сегодня и С-400 защищён разработкой Шипунова в Сирии. Дело в том, что современные точные ракеты низколетящие и скоростные, а их носители могут находиться в воздухе, на море и суше. Панцирь может сопровождать комплексы дальнего ПВО, танки и другие рода войск, надёжно защищая и на марше от угрозы с неба. Отечественная противоракетная оборона (ПРО) без данного комплекса не была бы такой мощной, какой является сегодня. Россия единственная страна, которая смогла создать защиту в движении без предварительного развёртывания, причём с эффективностью 95%.
В 1991-м работы в этой области оказались не нужны государству, когда был разрушен суверенитет СССР, но они продолжали вестись усилиями Шипунова. Впоследствии предприятие НПО «Точность» стало называться ОАО «КБ Приборостроение». Перед работниками образовалась задолженность к 1995-му, правительство Ельцина отмахнулось от нужд обороны и выдало в 1996-м лицензию КБП для самостоятельного поиска заказчиков за границей. В сложившейся ситуации уже новое руководство страны продлило её в 2000-м году. Так уникальные разработки продолжились и стали развиваться в 2-х направлениях, на экспорт и для ВС РФ. В экспортных вариантах платформа Панциря устанавливается на немецком шасси MAN. Первым иностранным заказчиком стало государство ОАЭ.
Сразу планировалось, что возможности ЗРПК Панцирь-С1 превзойдут характеристики ЗРПК Тунгуска, стоявшие на вооружении с 1980-х. В 1995-м году представлена бюджетная версия – автомобиль Урал с мотором в 260 л.с. КамАЗ-7406, машина высокой проходимости с колёсной базой 8х8. Вооружение боевого модуля того времени ЗУР 9М335 в количестве 12 единиц и пушка 30 мм 2А72. С 2000 г. отрабатывалась современная оптико-электронная система ОЭС. Панцирь-С1 прошёл испытания в 2007-м вначале в России на шасси БАЗ и КамАЗ, затем в 2009-2010 гг. в ОАЭ на MAN-SX45. Такого рода комплексы нуждаются в разработке СКШ (специальных колёсных шасси). С августа по октябрь 2008-го БАЗ-6909-019 прошёл государственные испытания, до него КамАЗ-6560.
Отдельные источники утверждают, что шасси Брянского завода лучше по плавности хода, скорости на пересечённой местности, более динамичное и проходимое. При правительстве 2008-2012 гг. «Вощина-2» плохо финансировалась, из выделенных 80 млн. дошло менее 1/4 средств, в результате оставались недоработки на проект, нужный исключительно для РФ. Зато 120 млн. были выделены камазовцам сразу, провалив госиспытания, они стали отправной техникой на экспорт. Стоит отметить, вся колёсная техника уступает гусеничной и годится больше для тыла, правда, Вощина-2 наравне с ними вытягивает БМ на колёсах с повышенной проходимостью из грязи на полигонах.
Планировалось, что БАЗ разработает «Вощину-2» в 2 этапа, сразу на двигателе 500 л.с., затем на 600 или 650 л.с., АКП либо модуль трансмиссии, БИУС (бортовую информационную систему управления), ставились и другие задачи. Выбор в пользу КамАЗов и не самый плохой вариант, но для Брянского завода, работающего исключительно для нужд ВПК России, отсутствие заказов и финансирования со стороны государства, может оказаться фатальным, если этого уже не произошло. Тем не менее, Панцирь-С1 создан и эффективен, превосходит зарубежные аналоги по всем показателям, и служит родине с 18.02.2013. Модернизация по улучшению не прекращается, на 2016-й год уже готовы Панцирь-СМ и Панцирь-СА (А — арктический).
Возможности и Характеристики
Сухопутная боевая машина для ЗРПК Панцирь-С1
Принцип модуля позволяет устанавливать комплекс на любой транспорт или стационарно. Войска ВДВ получают на вооружение десантируемые и плавающие БМП, ВМФ РФ получил возможность существенно повысить обороноспособность кораблей всех типов. Сухопутные войска уже неплохо вооружены на колёсном и гусеничном ходу ГМ-352М1Е. Боевая машина (БМ) полностью автономна благодаря имеющимся средствам обнаружения. Любая авиация под управлением человека, ВТО, ДПЛА, интересно, что и противолокационные ракеты со скоростью 1000 м/с (3600 км/ч) тоже сбиваемы. Системы Панцирь-С1 всепогодные и ежесуточные.
Управление дивизионом и полком
class=»eliadunit»>Дивизион из 6-ти БМ находится в сопровождаемом пункте управления подразделения (ПУП) на отдельном шасси, а полковой ПУ координирует действия 3-х дивизионов. Командир планирует боевые задачи, частоты РЭС полка, позиции, зоны обнаружения и обстрела рассчитываются по углам закрытия. Дивизионные ПУ рассчитывают углы закрытия для выбранных позиций, производят расчёт зоны обнаружения и обстрела РЛСО. На ЦКМ отображается маршрут и полковой ПУ в момент передислокации. Источников информации 10. Свёртывание-развертывание за 5 мин. Расчёт 3 чел и водитель-механик. Электропитание бесперебойное в течение 24 ч. от автономной СЭП или извне 380В при 50Гц.
Пушка 2А38М
Что касается зенитных пушек, то они записали в своей статистике больше побед, чем ракеты, раньше они и били точнее. Это более доступное оружие и эффективное средство ПВО, но вооружение для истребительной и бомбардировочной авиации конца 4-х поколений и начала 5-х способно наносить точные смертельные удары с высоты более 2 км. Две зенитные двуствольные пушки 2А38М калибра 30 мм являются универсальным оружием для легкобронированных целей на земле и в воздухе, дальность поражения 4 км, высота 3 км. Высокая скорострельность – 5 тыс. выстрелов в минуту, расход боекомплекта из 1400 шт. боеприпасов ОТ или ОФЗ отслеживается автоматически. Применим в 2-х режимах, автоматическом и полуавтоматическом.
Характеристики ЗУР-57Э6Е
Средняя скорость ЗУР-57Э6Е 700 м/с, возникает в результате замедленного старта, т.к. первоначальная составляет 40 м/с и длится 2,4 секунд. Максимальная скорость 1300м/с. Выдерживаемые перегрузки ракеты в 32 g позволяют наводить её на любые цели с существенным изменением траектории полёта, делая её высокоманевренной. Дальность поражения 20 км, высота 15 км – рекордные в мире, эти показатели втрое превышают зарубежные аналоги зенитного вооружения.
Такое положение дел уже создаёт преимущество в воздухе. Ракета длиной 3,3 м весит 74,5 кг, при этом масса БЧ значительная – 20 кг. Радиус бесконтактного поражения нашей противоракеты стержневыми зарядами 7 м, а вероятность прямого попадания 95% – это непреодолимый барьер для любой крылатой ракеты, стоящей на вооружении стран НАТО. Важно заметить дешевизну производства ЗУР-57Э6Е за счёт уникальности корпуса из секретной органической нити и небольших габаритов.
Обнаружение, наведение, захват и поражение целей – РЛС, ОЭССЦ, СОЦ
Включает в себе оптико-электронную систему сопровождения цели (ОЭССЦ), станцию обнаружения цели (СОЦ), радиолокационную станцию сопровождения цели и визирования ракет. Система управления на базе фазированной антенной решётки миллиметрового диапазона работает в миллиметровом, дециметровом и инфракрасном диапазоне волн. Цель сопровождаема в секторе 90 на 90 градусов. СОЦ автоматическая, с возможностью вмешательства оператора, зона обзора её 360 градусов по азимуту, по углу места 80 градусов, по высоте 5 – 15000 м., по дальности до 50 км. – на получение данных в этой зоне уходит 1 – 4 сек. Можно захватить и вести одновременно до 3-х целей, уничтожить их единовременно могут до 4-х ЗУР. ОЭССЦ находит, захватывает, автоматически сопровождает цель с высокой точностью по угловым координатам 3 – 5 мкм. После обнаружения комплексом объекта, происходит замер его координат, проверка «свой-чужой» и автоматический выбор ракетного либо пушечного поражения. Программное обеспечение вычисляет наиболее опасные цели. Расчёт состоит из командира, оператора и механика-водителя. Бортовые системы современные, данные выводятся на цифровые мониторы.
class=»eliadunit»>
tehnorussia.su
Учебные стрельбы (ЗРПК) «Панцирь-С1». — ТехФото
Во время испытания зенитных ракетно-пушечных комплексов (ЗРПК) «Панцирь-С1» в реальных условиях Заполярья на полигоне «Пембой» под Воркутой был произведён успешный перехват воздушных целей – крылатых ракет.
После марш-броска и развёртывания боевых комплексов в районе бывшего поселка Халмер-Ю был организован штаб по управлению и координации всех принимавших участие в учениях подразделений военно-воздушных сил. Руководил штабом Юрий Муравкин – заместитель начальника зенитно-ракетных войск ВВС. Во время учений было проведено испытание ЗРПК «Панцирь-С1», боевые расчёты которых отработали перехват малозаметных скоростных воздушных целей в реальных условиях. По легенде учений ЗРПК «Панцирь-С1» должны были защищать от нападения с воздуха условный объект, в роли которого выступал бывший посёлок Халмер-Ю. Всего по полигону «Пембой» было запущено четыре крылатые ракеты воздушного базирования со стороны Северного Ледовитого океана. Первые три крылатые ракеты были перехвачены тактически без применения вооружения комплексов «Панцирь-С1», при этом все цели были успешно обнаружены, распознаны и сопровождались средствами радиолокационного контроля вплоть до падения в точке прицеливания, расположенной в нескольких километрах от бывшего посёлка Халмер-Ю.
Четвёртая крылатая ракета была выпущена по полигону уже в тёмное время суток и для её перехвата были задействованы две ракеты-перехватчика, которыми оснащён ЗРПК «Панцирь-С1». Первым же залпом одного из двух ЗРПК «Панцирь-С1» крылатая ракета-нарушитель была уничтожена на участке активного маневрирования.
Погодные условия во время учений на полигоне «Пембой» выдались на редкость сложными, но даже шквалистый ветер с дождём и мокрым снегом не смогли помешать боевым расчётам выполнить свою задачу и лишний раз доказали надёжность техники, что было отмечено как самими военными, так и представителями предприятия-разработчика ЗРПК «Панцирь-С1», принимавшими участие в его испытаниях под руководством Юрия Савенкова — заместителя генерального директора ТульскогоГУП «Конструкторское Бюро Приборостроения».
В качестве места для установки одного из двух ЗРПК был выбран породный отвал закрытой шахты «Халмер-Ю»
Три длинных ящика перед машиной — ракеты-перехватчики в заводской таре, в ожидании команды на работу по-боевому.
Красная «канистра» под машиной, при ближайшем рассмотрении оказалась генератором, для резервного питания ноутбука для тестирования систем комплекса.
Сама машина уже испытывалась на полигоне Ашулук под Астраханью, о чём свидетельствуют следы подгоревшей краски на радаре и башне.
Штаб, развёрнутый в полуразрушенном здании подъёмной установки клетевого ствола бывшей шахты «Халмер-Ю» — на заднем плане видны остатки станции управления подъёмной машины
Смеркалось…
Оператор комплекса за работой.
Первое «изделие» на боевом курсе — радар и вся башня комплекса активно вращаются, сопровождая цель. Вдали слышится приближающийся вой пролетающей цели, но хоть разглядеть её глазами так и не получилось, но пробегают мурашки по коже от понимания, что «болванка» проносится совсем рядом. Второе и третье «изделия» проходят следом с интервалом в 10 минут.
Переезжаем на место базирования второго ЗРПК — в это время происходит установка «тубусов» — герметичных контейнеров с ракетами-перехватчиками внутри.
Второй ЗРПК, размещённый на месте бывшей воинской части за пос. Халмер-Ю заряжен и готов к работе по цели, которая уже запущена и через час полёта будет в зоне поражения. Боевой расчёт занимает свои места. Начинаются самые волнующие минуты ожидания залпа. О том, что крылатая ракета появилась в зоне обнаружения комплекса, становится понятно сперва по активным движениям башни, как бы осматривающей весь сектор, а затем, после захвата цели, движения башни стали еле заметными, но было отчётливо видно направление на цель, на которую указывали контейнеры с ракетами-перехватчиками.
Через три секунды второй контрольный выстрел — у крылатой ракеты-нарушителя просто нет шансов дойти до цели, но всё равно в качестве точки для съёмки была выбрана площадка за земляной насыпью, когда-то защищавшая старый противопожарный водоём от мороза (справа за кадром), которая прикрывала нас от возможного попадания осколков…
Работа по цели окончена, нам пора уезжать, а боевые комплексы вместе с расчётами остаются на своих позициях для продолжения испытаний, которые на следующий день будут также сопровождаться боевыми стрельбами.
Автор: lelik1970.livejournal.com.
agtf.ru
Доклад о недостатках ЗРПК «Панцирь-С1»
В распоряжение нашего блога был передан конспект текста совершенно открытого доклада «Оценка характеристик ЗРПК «Панцирь-С1» на одной из открытых научно-технических конференций Министерства обороны России и Российской академии ракетных и артиллерийских наук. Авторы доклада — В.В. Белоцерковский, кандидат военных наук, доцент (ВПВО ВВС) и И.А. Разин (ВА ВПВО ВС).
В докладе сообщается:
Работы по созданию комплекса «Панцирь-С1» проводятся по «Программе развития единой системы зенитного ракетного оружия (вооружения)» в рамках ОКР «ЗПРК», «Панцирь-С1», «Панцирь-СМ», «Редут» и «Гладиатор». На базе технических решений ЗПРК «Панцирь-С1» планируется создание межвидовых комплексов малой дальности и ближнего действия, в том числе для ПВО СВ.
Главными достоинствами ЗПРК «Пацирь-С1» являются наличие автоматического режима функционирования, в том числе в составе подразделения, а также возможность стрельбы по целям с места и в движении как пушечным, так и ракетным вооружением.
Однако по настоящее время разработчиком не устранены следующие основные проблемы и недостатки:
1) реальные результаты стрельбовых испытаний показали низкую возможность комплкса по обстрелу целей, маневрирующих и летящих с курсовым параметром более 2-3 км
2) не подтверждена возможность стрельбы по целям, летящим со скоростями более 400 м/с, хотя в ТТХ комлекса приводится скорость, равная 1000 м/с
3) максимальная дальность стрельбы 20 км обеспечивается по воздушным целям, летящим со скоростью не более 80 м/с (по мишени Е-95), так как располагаемые перегруки ЗУР на данной дальности не превышают 5 ед.
4) основным недостатком бикалиберной ракеты ***** является отстутствие двигателя в маршевой ступени ЗУР, в результате чего в пределах заявленной заны поражения ракета будет двигаться с отрицательным ускорением порядка 50-30 м/с2, что ведет к появлению таких нелинейностей во входном сигнале контура управления ЗУР, которые ведут к увеличанию ошибок ее наведения на активно маневрирующую цель
5) не подтверждены возможности комплекса по поражению ТБР, ОТБР, а также их боевых блоков при использовании гиперзвуковой ЗУР с боевой частью весом 4 кг
6) наличие всего двух методов наведения ЗУР ***** (по методу трех точек; по методу половинного спрямления) ограничивают возможности комплекса по поражению различных типов СВН с сложных условиях обстановки (маневр, помехи, НЛЦ, зависший вертолет, БПЛА и т.д.).
7) Система управления подрывом боевой части гиперзвуковой ЗУР, функционирующая по сигналу от ЗПРК в соответствии с установленной разностью дальностей между целью и ракетой, может быть эффективной только при наведении ЗУР ****** методом полного спрямления, а при наведении ЗУР методом «трех точек» и половинным спрямлении срабатывает только при движении цели непосредственно на стреляющую боевую машину ЗПРК
8) в вышеупомянутом последнем случае эффективность поражения цели может оказаться низкой вследствие явления рикошетирования поражающих элементов боевой чати, так как в этом случае их вектор их скорости будет направлен под малым углом к поверхности цели
9) не обеспечено эффективное согласование боевого снаряжения ЗУР (области срабатывания неконтактного датчика цели, НДЦ и области разета поражающих элементов БЧ), а также предотвращение срабатывания НДЦ ЗУР **** от подстилающей поверхности при стрельбе по НЛЦ
10) влияние метеоусловий (дождь, туман, гидрометеоры) на уменьшение дальности обнаружения целея для разработанной РЛССЦР миллиметрового диапазона волн в 10-50 раз сильнее, чем на вариант ЗПРК с РЛС сантиметрового диапазона волн, причем указанный недостаток не может быть скомпенсрован наличие в ЗПРК «Пацирь-С1» оптико-электронного каала сопровождения ВЦ, в силу также отрицательной зависимости последнего от метеоусловий
11) большие габаритные размеры БМ ЗРПК на колесной базе, особенно по высоте (в боевом положении 5,65 м), а также отсутствие броневой защиты огнекомплекта, аппаратурного отсека (СОЦ, ССЦР, СУО) не позволяют использовать ЗПРК на переднем крае в боевых и предбоевых порядках прикрываемых войск
12) габариты БМ ЗПРК в походном положении на колесной базе (4, 374 м) не позволяют транспортировать ее железнодорожным транспортом, так как допустимый габарит погрузки по высоте (1Т) составляет 3,8 м, при этом демонтаж аппаратурного отсека и погрузка его на платформу для перевозки с помошью специального крана составляет для одной БМ 3 часа, а также требует наличие спецкрана и оснастки.
Разгрузка и монтаж аппаратурного отсека при железнодорожной перевозке требуют тех же трудозатрат ( 3 часа) и наличия спецкрана.
13) габариты БМ увеличивают трудозатраты на инженерное оборудование стартовой позиции по сравнению с другими ЗРК (ЗРС) войсковой ПВО
14) время перевода комплекса из походного положения в боевое при использовании «Режим ОЭС» (с тепловизором) превышает заявленные 5 минут (реально 8-9 минут)
15) время загрузки полного боекомплекта с помощью ТЗМ достаточно велико и составляет 25-30 минут.
UPD: Уточнены сведения о конференции на которой был произнесен доклад.
bmpd.livejournal.com
